Tuotetyyppi	Lehtipuhallin
Merkki	Husqvarna
Malli	530BT
Iskutilavuus	50,2 cm³
Paino (ilman polttoainetta)	10,2 kg
Polttoainesäiliön tilavuus	1,25 L
Suurin ilmannopeus (vakioputki)	80 m/s
Ilmavirta (vakioputki)	14 m³/min
Keskimääräinen ilmatilavuus suojuksessa	19,6 m³/min
Mitattu äänitehotaso	104 dB(A)
Taattu äänitehotaso	104 dB(A)
Äänenpainetaso korvan kohdalla	93 dB(A)
Tärinätaso kahvoissa	2,1 m/s²
Joutokäyntinopeus	3000 tr/min
Sytytystulppa	NGK CMR7H / TORCH AC7R
Kärkiväli	0,6-0,7 mm
Polttoainetyyppi	Lyijyttömän bensiinin ja 2-tahtiöljyn seos (1:50 Husqvarna-öljyllä)
Tärinänvaimennusjärjestelmä	Kyllä
Äänenvaimennin liekinsuojalla	Kyllä
Valjaat	Olkahihna
Käynnistys	Köysikäynnistin
Pysäytys	Pysäytyspainike
Mukana tulevat varusteet	Puhallusputki, välikappale, ohjausputki, joustava letku, yleisavain

Usein kysytyt kysymykset - 530BT HUSQVARNA

Mitä polttoainetta Husqvarna 530BT -lehtipuhaltimessa käytetään?

Käytä lyijyttömän bensiinin (oktaaniluku ≥90) ja korkealaatuisen 2-tahtiöljyn seosta. Suositeltu seossuhde Husqvarna-öljyllä on 1:50 (2 %). Jos käytetään muuta öljyä, noudata suhdetta 1:33 (3 %). Älä koskaan käytä perämoottori- tai nelitahtiöljyä.

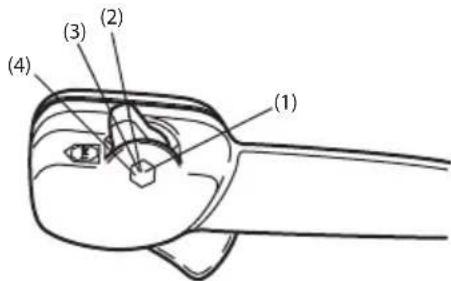

Kuinka moottori käynnistetään kylmänä?

Aseta pysäytyskytkin käynnistysasentoon, avaa kaasuläppä noin kolmannekselle, vedä rikastin (choke) ulos, paina polttoainepumppua useita kertoja, kunnes polttoaine täyttää pussin, vedä sitten hitaasti köyttä, kunnes tuntuu vastusta, ja vedä voimakkaasti. Palauta rikastin heti, kun moottori käynnistyy.

Kuinka moottori käynnistetään lämpimänä?

Noudata samaa menettelyä kuin kylmänä, mutta älä käytä rikastinta. Varmista, että kaasuläppä on auki noin kolmanneksen verran.

Kuinka moottori pysäytetään?

Aseta pysäytyspainike STOP-asentoon. Odota, että moottori pysähtyy kokonaan, ennen kuin lasket koneen.

Mikä turvaetäisyys on noudatettava?

Pidä vähintään 15 metrin etäisyys käyttäjän ja muiden henkilöiden tai eläinten välillä. Älä koskaan suuntaa ilmavirtaa ihmisiä tai eläimiä kohti.

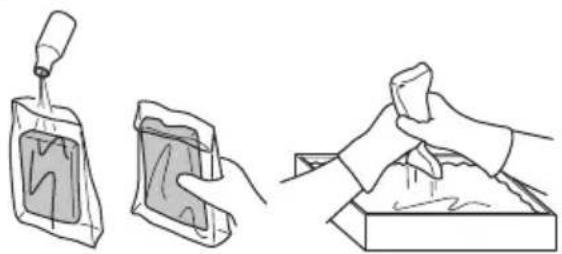

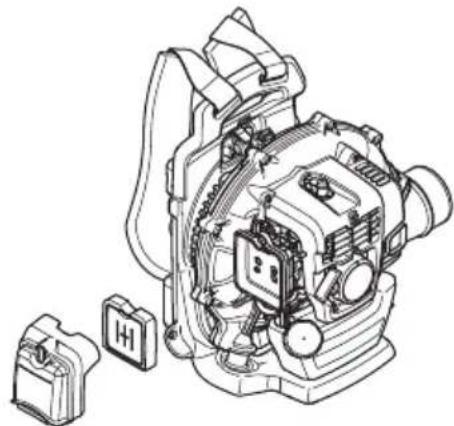

Kuinka ilmansuodatin puhdistetaan?

Irrota suodattimen kansi, ota suodatin pois ja puhdista se lämpimällä saippuavedellä. Kuivaa se huolellisesti ennen takaisin asennusta. Jos konetta käytetään pölyisessä ympäristössä, öljyä suodatin erityisellä ilmansuodatinöljyllä. Vaihda suodatin, jos se on vaurioitunut.

Kuinka joutokäyntinopeus säädetään?

Joutokäyntinopeus on tehtaalla säädetty 3000 rpm. Säätääksesi sitä, käytä säätöruuvia kaasuttimen yläreunassa. Ilmansuodattimen tulee olla puhdas ja kansi paikallaan.

Kuinka äänenvaimentimen liekinsuoja puhdistetaan?

Irrota poistoputki, sitten liekinsuoja. Puhdista se metalliharjalla. Vaihda suojus, jos se on vaurioitunut. Tarkista, että äänenvaimennin on kunnolla kiinni ja putki asennettu oikein. Kiristä momenttiin 2-3 Nm.

Mitä suojavarusteita käytetään?

Käytä aina kuulonsuojaimia, hyväksyttyjä suojalaseja (standardi ANSI Z87.1 tai EN 166), käsineitä, liukumattomia saappaita ja pölyisissä ympäristöissä hengityssuojainta. Vältä löysiä vaatteita.

Kuinka konetta kuljetetaan ja säilytetään?

Tyhjennä polttoainesäiliö ennen varastointia. Irrota sytytystulppa, kaada teelusikallinen 2-tahtiöljyä sylinteriin ja pyöritä moottoria muutaman kerran. Säilytä konetta kuivassa, viileässä, hyvin ilmastoidussa paikassa lasten ulottumattomissa. Varmista se kuljetuksen aikana.

KÄYTTÖOHJE 530BT HUSQVARNA

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Käyttöaiheet:

Kuulonsuojaimet

Hyväksytyt silmiensuojaimet

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Käytä käsineitä aina tarvittaessa.

Puhallin voi lennättää suurella voimalla kappaleita, jotka voivat kimpo taaksepäin. Se voi johtaa vakaviin silmävammoihin, mikäli suositeltuja suojaimia ei käytetä.

Lehtipuhaltimen

käyttäjän on varmistettava, että ihmiset ja eläimet ovat

vähintään 15 metrin päässä koneesta työn aikana. Kun useita lehtipuhaltimia käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä.

Hengityksensuojainta on käytettävä, jos on olemassa pölyvaara.

Pidä kaikki kehonosat poissa kuumilta pinnoilta.

Melupäästöt ympäristön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.

Tarkastus ja/tai huolto on suoritettava moottori sammutettuna ja pysäytin asennossa STOP.

Käytä aina suojakäsineitä.

Puhdistettava säännöllisesti.

Silmämääräinen tarkastus.

Suojalaseja tai visiiriä on käytettävä.

Polttonesteen täyttö.

Rikastin asennossa "auki".

Rikastin asennossa "kiinni".

Sisältö: Ennen käynnistystä on

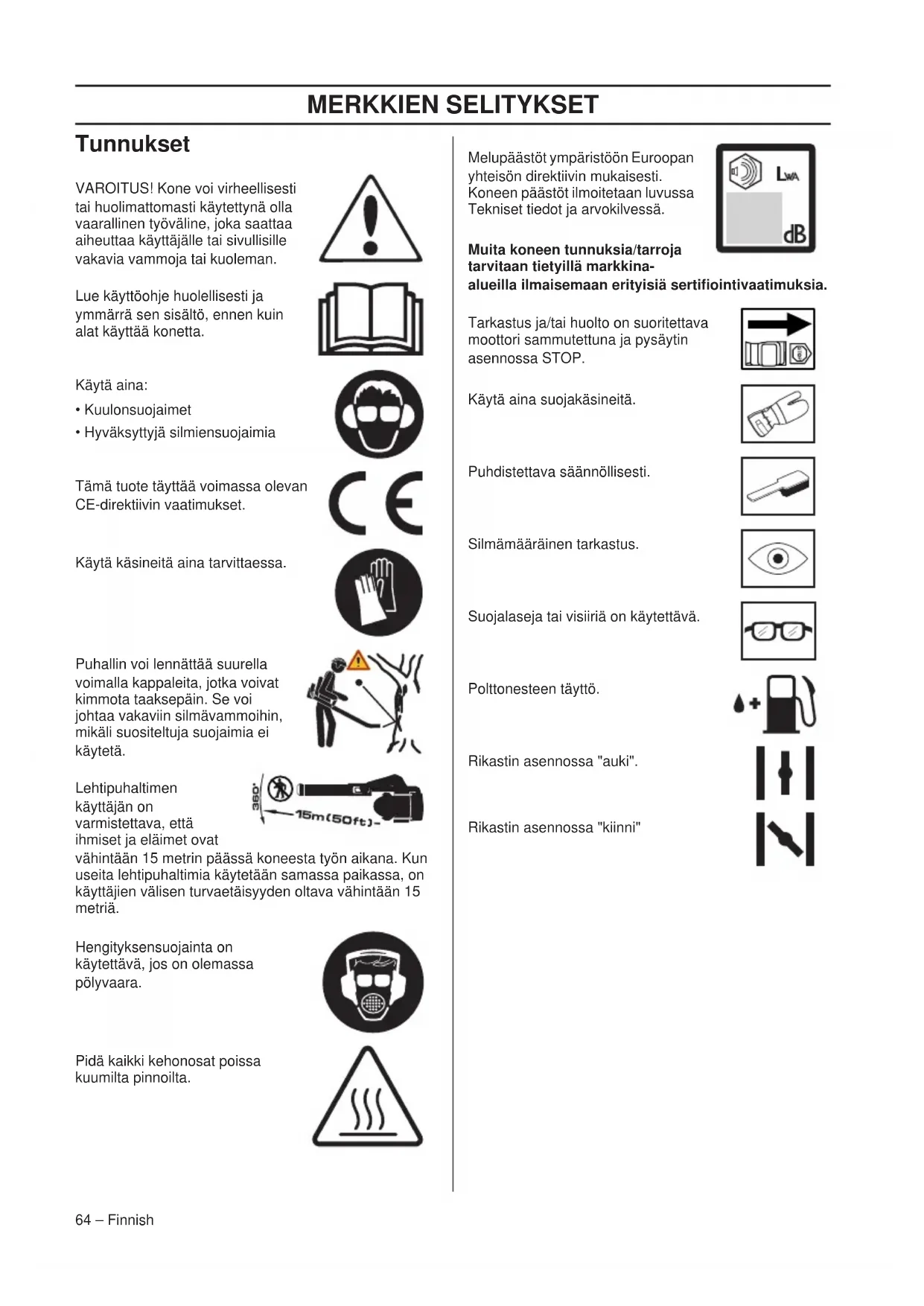

MERKKIEN SELITYKSET

Tunnukset 64

SISÄLTÖ

Sisältö 65

Ennen käynnistystä on huomioitava seuraavaa: ... 65

JOHDANTO

Hyvä asiakas! 66

KONEEN OSAT

Puhaltimen osat 67

YLEISET TURVAOHJEET

Yleistä 68

TURVAOHJEET

Henkilökohtainen suojavarustus 70

Koneen turvalaitteet 70

Koneen turvalaitteiden tarkastus, kunnossapito ja huolto 71

Yleiset työohjeet 72

ASENNUS

Käynnistys ja pysäytys 78

KUNNOSSAPITO

Yleistä 79

Kaasutin 79

Aanenvaimennin 79

Jäähdytysjärjestelmä 79

Ilmansuodatin 79

Sytytystulppa 80

Ilmansuodatin 80

Olkahihna 81

Huoltokaavio 82

TEKNISET TIEDOT

Tekniset tiedot 83

EY-vaatimustenmukaisuusvakuutus 84

Huomioitava seuraavaa:

Lue käyttöohje huolellisesti.

VAROITUS! Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.

VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Puhallin voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

Kone on tarkoitettu ainoastaan nurmikoiden, käytävien, asvalttiteiden ja vastaavien puhaltamiseen puhtaaksi.

JOHDANTO

Hyvä asiakas!

Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joiden aikana Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.

Husqvarna on tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.

Olemme vakuuttuneita, että tulette tyytyväisinä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.

Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.

Kiitämme Husqvarna-tuotteen valitsemisesta!

Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

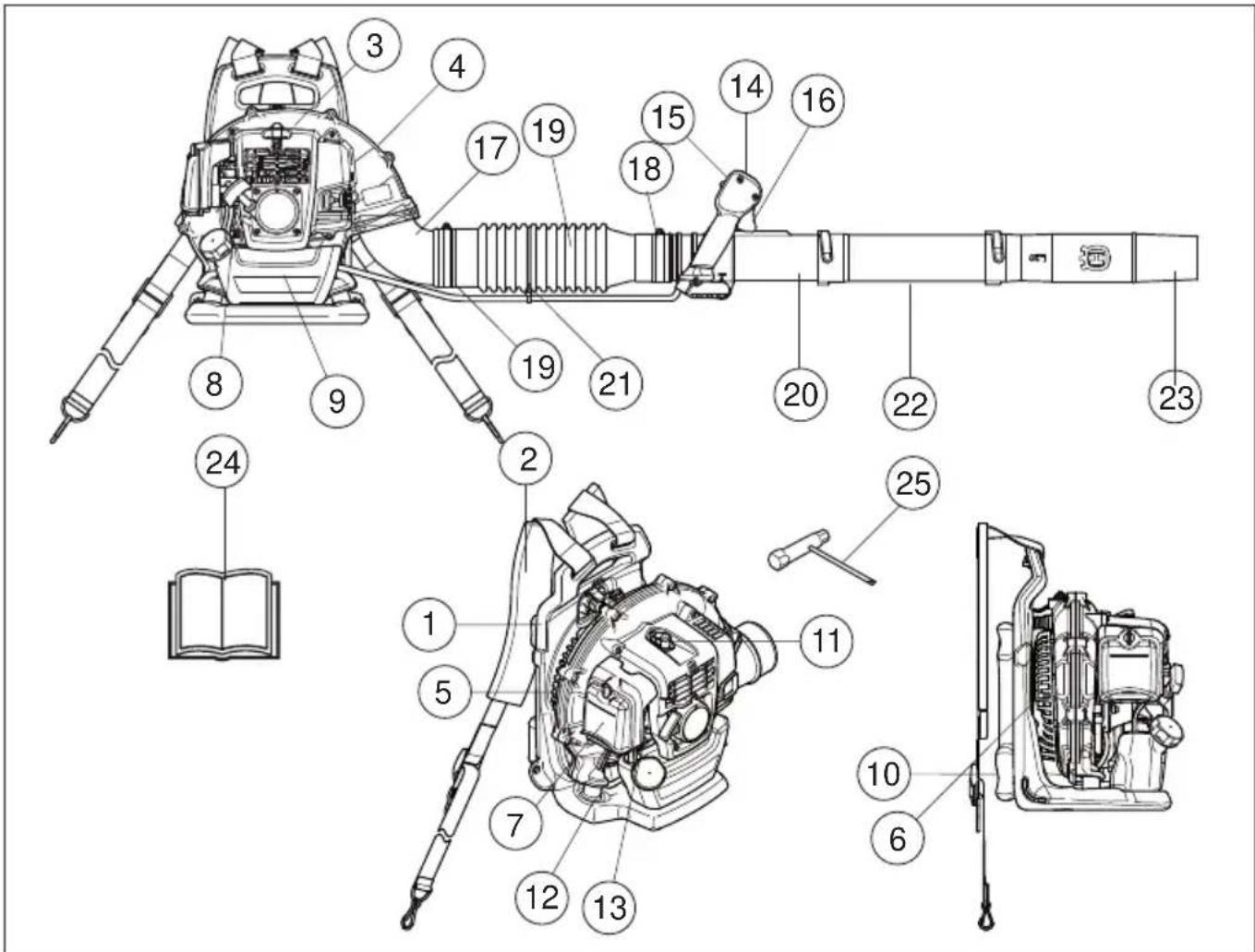

KONEEN OSAT

Puhaltimen osat

1 Kehys 2 Valjaat (lantiovyö saatavana vain malleihin 350BT) 3 Moottorikotelo 4 Puhaltimen kotelo 5 Ilmansuodatin 6 Puhallin 7 Ilmanpuhdistin 8 Käynnistyskahva 9 Polttoainesäiliö 10 Pehmuste 11 Sytytystulppa 12 Tärinänvaimennus 13 Rikastin

14 Säätökahva/Ohjauskahva 15 Pysäytyskytkin ja kaasutuksen asetus 16 Kaasuliipasin 17 Mutka 18 Sinkilä 19 Joustava letku 20 Ohjausputki 21 Sinkilä 22 Välikappale 23 Puhallusputki 24 Käyttöohje 25 Yhdistelmäavain

Yleistä

TÄRKEÄÄ!

Kone on tarkoitettu ainoastaan nurmikoiden, käytävien, asfalttiteiden ja vastaavien puhaltamiseen puhtaaksi. Tarkista kone kokonaisuudessaan ennen käyttöä, katso huoltokaavio.

Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne ole enää alkuperäinen.

Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.

Kaikkien koteloiden ja suojusten on oltava asennettuina koneen käynnistystä varten. Vältä sähköiskujen vaara varmistamalla, että sytytystulpan suojus ja sytytyskaapeli ovat ehjät.

Lehtipuhaltimen käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä koneesta työn aikana. Kun useita lehtipuhaltimia käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä.

Älä koskaan anna lasten käyttää konetta.

Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.

Tarkista aina ennen työn aloittamista, ettei mikään tuki ilmasuodatinta.

Älä koskaan irrota ilmasuodatinta.

Hätätilanteessa irrota itsesi koneesta avaamalla vyö ja rintavyö ja antamalla koneen pudota taaksepäin.

Ota aina yhteys paikallisiin viranomaisiin ja varmista, että noudatat voimassa olevia määräyksiä.

Pidä kaikki kehonosat poissa kuumilta pinnoilta.

Älä koskaan koske sytytystulppaan tai -kaapeliin moottorin käydessä.

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

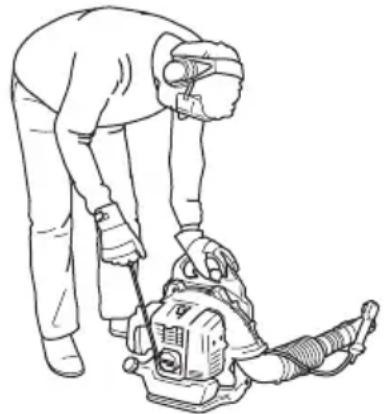

Käynnistys

• Älä koskaan käynnistä konetta sisätiloissa. Tiedosta moottorin pakokaasujen sisäänhengittämiseen liittyvä vaara. Tarkkaile ympäristöä ja varmista, ettei puhallusilma pääse osumaan ihmisiin tai eläimiin.

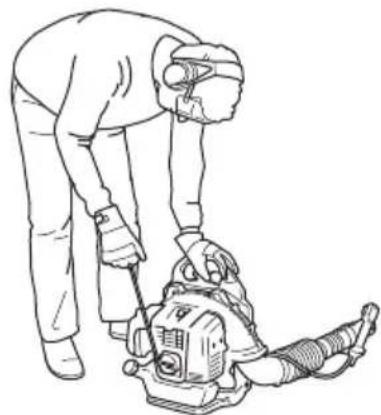

• Sijoita kone maahan, paina sen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla). Ota sitten käynnistyskahvasta oikealla kädellä ja tee sen jälkeen nopeita ja voimakkaita nykäisyjä.

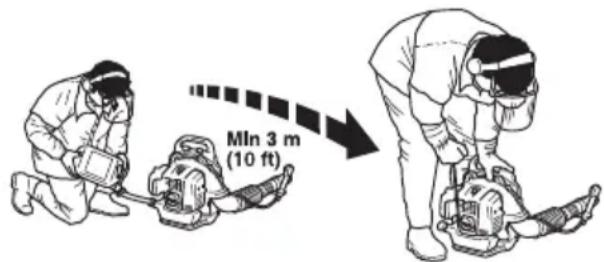

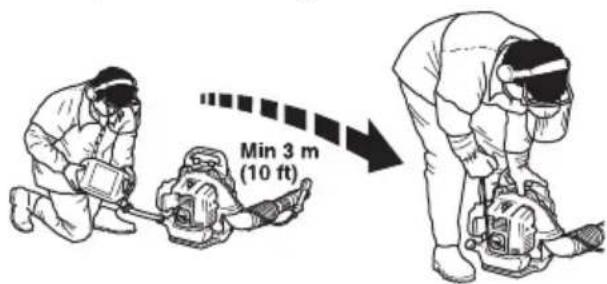

Polttoaineturvallisuus

Käytä ylitäyttösuojalla varustettua polttoainesäiliötä. - Älä koskaan tankkaa konetta moottorin käydessä. Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta. Huolehdi hyvästä ilmanvaihdosta tankattaessa ja polttoainetta sekoitettaessa (bensiini ja 2-tahtiöljy). Vältä kaikkea ihokosketusta polttoaineen kanssa. Polttoaine aiheuttaa ihoärsytystä ja voi myös johtaa ihomuutoksiin. - Siirrä kone vähintään 3 metrin päähän tankkauspaikasta ennen käynnistämistä.

• Älä koskaan käynnistä konetta:
• Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua.
• Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä.
• Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.
• Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen. Tyhjennä polttoainesäiliö ja paina, kunnes kaikki polttoaine on tyhjentynyt.
• Irrota sytytystulppa ja tiputa lusikallinen 2-tahtimoottorin öljyä sylinteriin. Pyöritä moottoria muutaman kerran ja kierrä sytytystulppa sitten takaisin paikalleen.
• Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.
• Varmista koneen kiinnitys kuljetuksen aikana. Säilytä konetta kuivassa, viileässä, hyvin tuuletetussa ja pölyttömässä paikassa. Säilytä kone lasten ulottumattomissa.

VAROITUS! Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

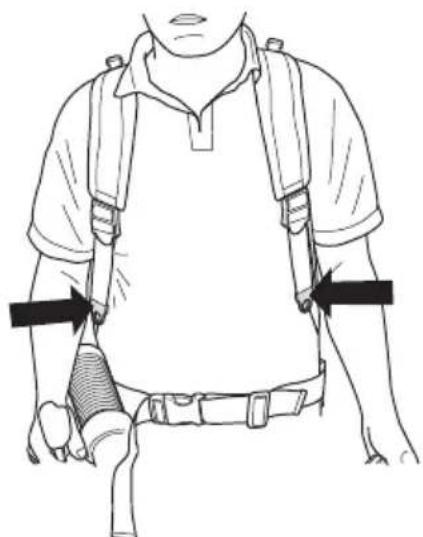

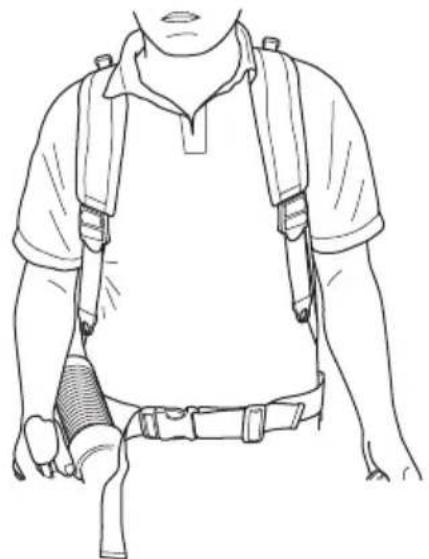

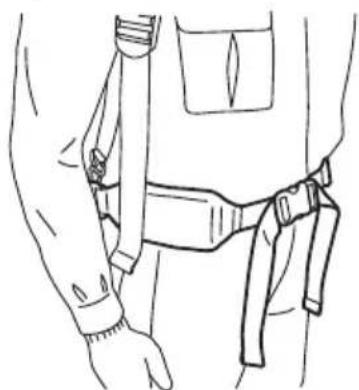

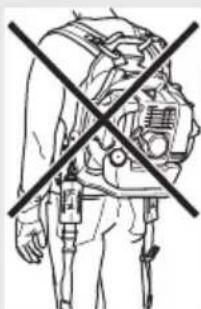

Valjaiden sovitus

VAROITUS! Työskenneltäessä koneen kanssa valjaat on aina pidettävä yllä. Mikäli valjaita ei käytä, käyttö ei ole turvallista ja se voi aiheuttaa vahinkoja sinulle tai muille.

Varmista, että lantiovyö on kiinni ja säädetty oikein.

Jos et käytä lantiovyötä, irrota se laitteesta ja laita säilöön. Vyö voi tarttua kiinni ja kaataa laitteen.

On olemassa riski, että avonainen vyö tarttuu tai tulee imaistuksi koneen tuulettimen sisään.

Hyvin istuvat valjaat ja kone helpottavat työtä huomattavasti. Säädä valjaat parhaimpaan työasentoon.

Kiristä sivuhihnat niin, että paino jakautuu tasaisesti hartioille.

Sijoita lantiohihna lantiolle, ei liian alas vatsan alle. Kiristä lantiohihnaa niin, että tunnet puhaltimen painon lepäävän lantion päällä.

HUOM!

Mallissa 530BT ei ole lantiovyötä.

TURVAOHJEET

Henkilökohtainen suojavarustus

VAROITUS! Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa. Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

VAROITUS! Tarkkaile aina varoitussignaaleja tai -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

Käytä käsineitä aina tarvittaessa.

Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.

Hyväksyttyjä silmiensuojaimia on aina käytettävä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (USA) tai EN 166 (EU-maat) vaatimukset. Oksien aiheuttamat iskut tai sinkoutuvat esineet voivat vahingoittaa silmiä.

Käytä luistamattomia ja tukevia jalkineita.

Käytä aina paksukankaisia pitkiä housuja, saappaita, käsineitä ja pitkähihaista paitaa. Älä käytä löysiä vaatteita, huiveja, koruja tai muita vastaavia asusteita, jotta ne eivät joudu liikkuviin osiin ja näin aiheuta loukkaantumisia. Sido hiukset olkapäiden korkeuden yläpuolelle.

Hengityksensuojainta on käytettävä, jos on olemassa pölyvaara.

• Ensiapulaukun on aina oltava lähellä.

Koneen turvalaitteet

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä laitteet sijaitsevat koneessasi.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Noudata tässä osassa lueteltuja tarkastus-, kunnossapito- ja huolto-ohjeita.

Pysäytin

Moottori on pysäytettävä pysäyttimellä.

Irrota sytytyskaapeli ja sytytystulppa tarkastusta ja huoltoa varten.

TURVAOHJEET

Tärinänvaimennus

Koneesi on varustettu tärinänvaimentimilla, jotka tekevät sen käytöstä mahdollisimman tärinätöntä ja miellyttävää.

VAROITUS! Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.

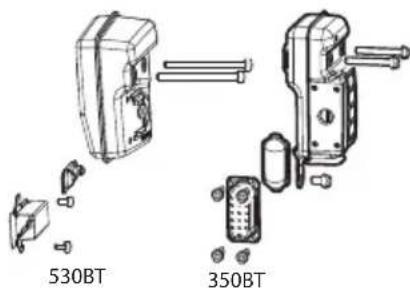

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Ilmastoltaan lämpimissä ja kuivissa maissa on tulipalojen vaara suuri. Sen vuoksi äänenvaimentimen sisälle on asennettu kipinänsammutusverkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeää noudattaa annettuja ohjeita. Katso otsikon Koneen turvalaitteiden tarkastus, kunnossapito ja huolto alla annetut ohjeet.

VAROITUS!

Muista, että moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä siis koskaan käynnistä tai käytä konetta sisällä tai tiloissa, joissa on puutteellinen ilmanvaihto.

Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisia. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

Koneen turvalaitteiden tarkastus, kunnossapito ja huolto

VAROITUS! Kaikki koneen huolto- ja korjaustyö vaativat erikoiskoulutusta. Tämä koskee erityisesti koneen turvalaitteita. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

Pysäytin

Käynnistä moottori ja tarkasta, että moottori pysähtyy, kun pysäytin siirretään pysäytysasentoon.

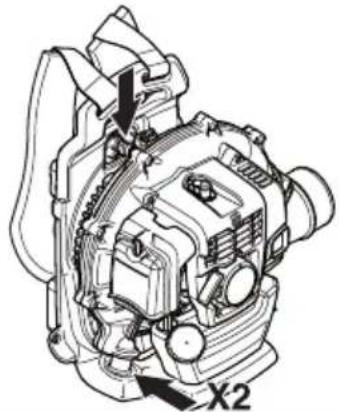

Tärinänvaimennus

Tarkasta säännöllisesti, ettei tärinänvaimentimissa ole halkeamia tai vääntymiä. Vaihda ne, mikäli ne ovat vahingoittuneet.

Tarkasta, että tärinänvaimennuselementit ovat ehjät ja kunnolla kiinni.

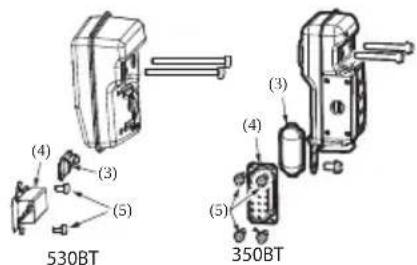

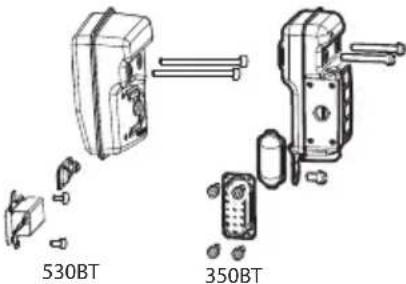

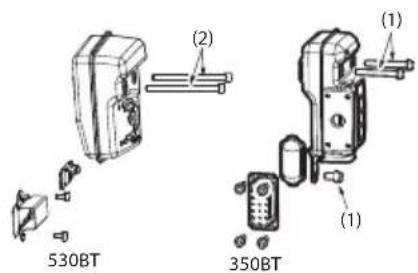

Äänenvaimennin

• Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.

Jos koneesi äänenvaimennin on varustettu kipinänsammutusverkolla, on myös se puhdistettava säännöllisesti. Katso otsikkoa Äänenvaimennin kappaleen Kunnossapito alta. Tukkeutunut verkko aiheuttaa moottorin kuumentumisen, mistä seuraa vakava moottorivaurio. Älä koskaan käytä äänenvaimenninta, jonka kipinänsammutusverkko on rikki.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

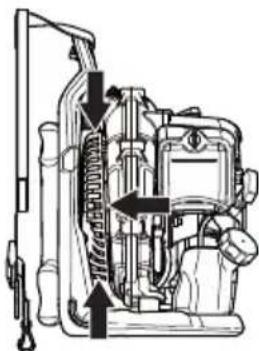

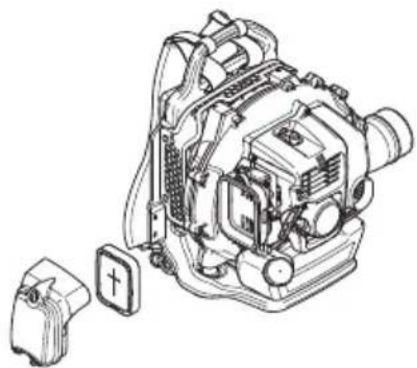

Ilmansuodatin

Älä koskaan käytä lehtipuhallinta ilman ilmansuodatinta tai suodatinelementin vaurioiduttua tai vääntynyttä: pölyinen ilma voi hajottaa moottorin nopeasti.

Yleiset työohjeet

TÄRKEÄ! Tässä osassa käsitellään lehtipuhaltimen käyttöön liittyviä yleisiä turvamääräyksiä. Kun joudut tilanteeseen, jossa laitteen käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.

Ota huomioon alueella asuvat henkilöt välttämällä koneen käyttöä sopimattomina aikoina, esimerkiksi myöhään illalla tai aikaisin aamulla. Laske äänitasoa rajoittamalla yhtä aikaa käytettävien laitteiden määrää. Lue ja noudata alla olevia yksinkertaisia neuvoja, jotta häiritsisit ympäristöäsi mahdollisimman vähän.

• Käytä lehtipuhallinta mahdollisimman pienellä kaasulla. Täyskaasua tarvitaan vain harvoin. Monet työvaiheet voidaan tehdä puolikaasulla. Pienempi kaasu vähentää melua ja pölyä. Kerättävät/siirrettävät roskat on myös helpompi pitää hallinnassa.
• Irrota kiinni tarttuneet roskat maasta haravalla tai luudalla.
• Pidä puhallusputken suu mahdollisimman lähellä maata. Hyödynnä puhallusputken koko pituus, jotta ilmavirta pysyy lähellä maanpintaa.
• Siivoa jälkesi. Varmista, ettet ole puhaltanut roskia kenenkään tontille. Hävitä roskat muiden jätteiden mukana. Vältä ylimääräistä melua käyttämällä konetta vain normaaleina työtunteina. Vältä työskentelyä aikaisin aamulla tai myöhään illalla.

VAROITUS! Tarkkaile ympäristöäsi. Jos joku lähestyy työaluetta, aseta kaasuliipaisin pienimmälle kaasulle siihen asti, kunnes henkilöt ovat riittävän etäällä. Kohdista ilmasuihku poispäin ihmisistä, eläimistä, leikkipaikoista, avoimista ikkunoista, autoista jne.

TURVAOHJEET

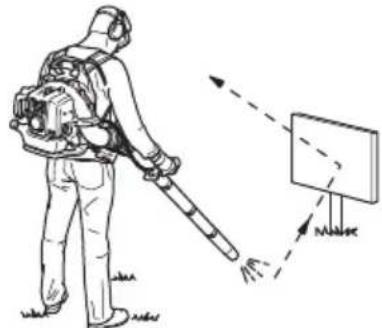

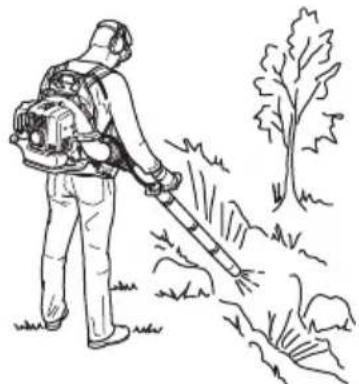

Yleiset turvamääräykset

• Asiaankuulumattomia henkilöitä tai eläimiä ei saa olla työalueella, jonka turvaetäisyys on 15 metriä.
• Anna moottorin jäähtyä ennen tankkausta.
• Pidä kaikki kehonosat poissa kuumilta pinnoilta.
• Jos kone syttyy palamaan tai muussa hätätilanteessa, jolloin sinun on pakko vapauttaa itsesi koneesta, avaa valjaiden hihnat ja anna koneen pudota taaksepäin. Voimakas ilmavirta voi siirtää esineitä niin suurella nopeudella, että ne voivat kimpoilla takaisin ja aiheuttaa vakavia silmävammoja.

• Älä suuntaa ilmasuihkua ihmisiä tai eläimiä kohti.
• Pysäytä moottori ennen lisävarusteiden tai muiden osien asennusta tai irrottamista. Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.
• Minimoi puhallusaika kostuttamalla polyiset alueet kevyesti tai käyttämällä ruiskulaitetta. Vähennä vedenkulutusta käyttämällä puhaltimia vesiletkujen sijaan nurmikon ja puutarhanhoidon eri käyttötarkoituksiin, kuten säleikköjen, verkkojen, ritilöiden ja verantojen puhdistukseen.

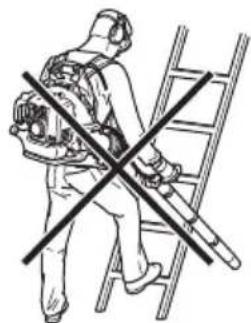

• Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta

varovaisuutta viettävässä maastossa työskennellessäsi.

• Älä koskaan laske konetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.
• Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä siis koskaan käynnistä tai käytä konetta sisällä tai tiloissa, joissa on puutteellinen ilmanvaihto. Lehtipuhallinta ei saa käyttää tikkailla tai telineillä seisten eikä korkeissa paikoissa (kuten katoilla). Tällainen käyttö voi johtaa vakavaan loukkaantumiseen.

• HUOM! Älä koskaan käytä konetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.

Trimmauksen perustekniikka

VAROITUS! Varo sinkoutuvia esineitä. Pidä aina silmäsuojat. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia. Pidä asiaankuulumattomat etäällä. Lasten, eläinten, katsojien ja avustajien on oltava 15 metrin turva-alueen ulkopuolella. Pysäytä kone välittömästi, jos joku lähestyy sitä.

VAROITUS! Pysäytä aina moottori ennen puhdistusta.

Tämä puhallusputki on selässä kannettavaa mallia ja sitä kannetaan käytön aikana olkahihnan turvin. Sitä käytetään ja hallitaan oikealla kädellä putkessa olevalla kahvalla.

• Ilmasuihkun nopeutta säädetään kaasusäätimellä. Valitse nopeus sopivaksi kunkin käyttötarkoituksen mukaan.

Jotta sormea ei tarvitse pitää kaasusäätimellä koko puhaltimella työskentelyn ajan, voidaan haluttu kaasutusaste asettaa "pysäytyssäätimellä". Täyskaasu saavutetaan, kun säädin on vedettynä kokonaan taakse.

Tarkasta, ettei ilmanottoaukko tukkeudu esimerkiksi lehdistä tai roskista. Tukkeutunut ilmanottoaukko vähentää koneen puhalluskapasiteettia ja lisää moottorin työlämpötilaa, mikä voi johtaa moottorivaurioihin. Pysäytä moottori ja poista tukkeuma.

Tarkkaile tuulensuuntaa. Työskentele tuulen suuntaan työn helpottamiseksi. Lehtipuhaltimen käyttö suurten kasojen siirtämiseen on aikaavievää ja aiheuttaa tarpeetonta melua. Seiso tasapainoisessa ja tukevassa asennossa. - Työn jälkeen konetta säilytetään pystyasennossa.

Puhallusputken ja säätökahvan asennus

Liitä puhallusputki ja ohjausputki toisiinsa joustavalla letkulla. Kiinnitä joustavan letkun molemmat päät paikalleen.

Käytä toimitettua työkalua.

1 Joustava letku 2 Ohjausputki 3 Sinkilä 4 Sinkä

HUOM!

Voitele putkia vähän, jotta kokoaminen on helpompaa.

• Kiinnitä kahvan pidike ohjausputkeen ja kiristä väännin pidikkeeseen. Varmista, että kahvan pidike sopii ohjausputken muotoon.

• Säädä asento ja kulma työasennolle sopivaksi ja kiristä.

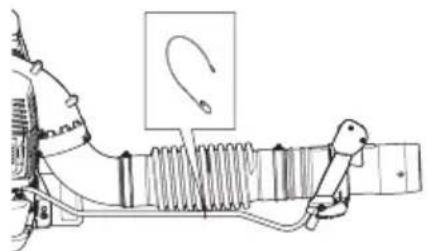

350BT

Käytä sinkilää kaapelien kiinnittämiseksi joustavaan letkuun.

Liitä suora putki ja putken pää toisiinsa. Työnnä putket yhteen ja käännä niitä niin, että ne lukittuvat.

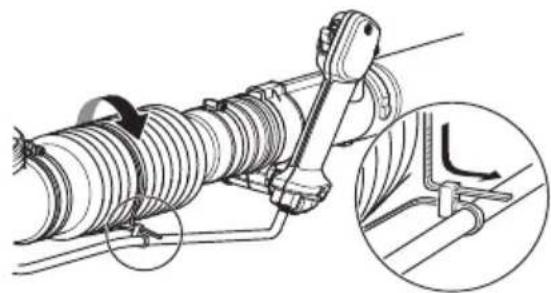

530BT

Kiinnitä kaapelit letkun keskelle niiden mukana toimitetulla hihnalla. Kääri ensin hihna joustavan letkun ympärille. Aloita alhaalta. Vie sitten hihna siinä olevan reiän läpi kuten kuvassa. Huomaa, että letku voi vioittua, jos hihnaa kiristetään liikaa.

Puhallusputki

Asenna väliputki ja puhallusputki. Jos tarvitaan pidempiä puhallusputkia, voidaan lisätä useampia väliputkia.

Lisävarusteet

(Ei mukana)

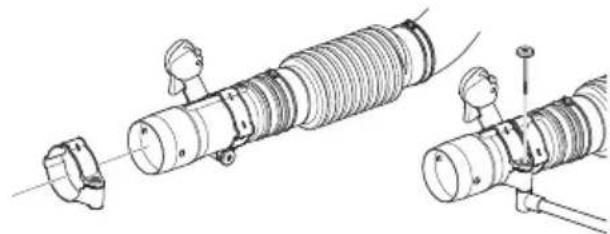

Ohjain

Irrota väliputki. Kierrä pitimen vaarnin pois ja pujota pidin ohjausputken päälle. Asenna vipu ja kiristä.

Asenna väliputki

Litteä suutin

• Mikäli ilmannopeuden halutaan olevan suurempi, pyöreä suutin korvataan litteällä suuttimella.

Polttoaine

HUOM! Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen.

VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsiteltäessä.

Bensiini

HUOM! Käytä aina öljysekoitteista bensiiniä (väh. 90-oktaanista).

Suositeltu pienin oktaaniluku on 90. Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alle 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata vakavia moottorivaurioita. Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua. Käytä lyijytöntä laatu bensiiniä.

Etanolia sisältävää E10-polttoainetta saa käyttää (etanolia enintään 10%). Enemmän kuin 10 tilavuusprosenttia etanolia sisältävät polttoaineet voivat aiheuttaa ilma-polttoaineseoksen epätasapainoa, mikä voi vahingoittaa moottoria.

Kaksitahtiöljy

• Parhaan tuloksen ja toiminnan varmistamiseksi käytä HUSQVARNA-kaksitahtiöljyä, joka on kehitetty erikoisesti kaksitahtimoottoreitamme varten. Sekoitussuhde 1:50 (2%).
• Jos HUSQVARNA-kaksitahtiöljyä ei ole saatavissa, voidaan käyttää jotakin muuta korkealaatuista ja ilmajäähdytteisille moottoreille tarkoitettua kaksitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaadun valinnassa. Seossuhde 1:33 (3%).
• Älä koskaan käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä.
• Älä koskaan käytä nelitahtimoottoreille tarkoitettua öljyä.

Bensiini, litraa	Kaksitahtiöly, litraa
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Sekoitus

• Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa.
• Lisää aina ensin puolet sekoitettavasta bensiinistä.
• Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.
• Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.

• Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.
• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

Tankkaus

VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa:

Tankkaa hyvin ilmastoidussa paikassa. Älä koskaan tankkaa konetta sisätiloissa.

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.

Älä koskaan tankkaa moottorin käydessä.

Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.

Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.

Jos olet läikyttänyt polttoainetta sen päälle, pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua.

Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä.

• Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.

• Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.
• Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta. Tarkasta polttoaineen määrä aina ennen käyttöä ja jätä polttoaineelle tilaa laajeta, koska polttoaine voi moottorista ja auringosta tulevan lämmön vaikutuksesta laajeta ja vuotaa yli.

Käynnistys ja pysäytys

VAROITUS! Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä. Aseta kone tukevalle alustalle.

Varmista, ettei työalueella ole asiaankuulumattomia, muussa tapauksessa on olemassa vakavien henkilövahinkojen vaara. Turvaetäisyys on 15 metriä.

Koneen saa käynnistää vain täysin asennettuna. Jos kone käynnistetään ilman, että kaikki sen suojukset on asennettu, on olemassa henkilövahinkojen vaara.

Kylmä moottori

Sytytys: Aseta pysäytin käynnistysasentoon. Noin kolmanneksen auki.

530BT

Joutokäyntinopeus (3)

350BT

Noin kolmanneksen auki. (2)

Pysäytyskytkintä ei saa kääntää täyskaasuasentoon.

Rikastin: Aseta rikastin rikastusasentoon.

Polttoainepumppu: Painele polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.

Lämmin moottori

Käynnistä samalla tavalla kuin kylmä moottori, mutta älä aseta rikastinta rikastusasentoon.

Käynnistys

Paina koneen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla!). Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.

Toista käynnistysyrityksiä kunnes moottori käynnistyy. Kun moottori käynnistyy, säädä rikastinta.

HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.

Ilma vapautuu heti, kun moottori käynnistyy, vaikka se olisi vapaalla. Älä päästä ketään seisomaan puhaltimen tai puhallusputken lähelle.

Valitse haluttu ajonopeus kaasusäätimellä.

Anna moottorin lämmetä muutaman minuutin ajan.

1 Täysi kaasu 2 Noin kolmanneksen auki 3 Joutokäyntinopeus 4 Pysäytin

Pysäytys

Moottori pysäytetään asettamalla pysäytin pysäytysasentoon.

Yleistä

Irrota sytytyskaapeli ja sytytystulppa tarkastusta ja huoltoa varten. Pidä kaikki kehonosat poissa kuumilta pinnoilta.

Kaasutin

Joutokäynnin säätäminen

Tarkasta ennen säätöjen tekemistä, että ilmansuodatin on puhdas ja että ilmansuodattimen kansi on paikallaan.

350BT

Joutokäyntinopeuden tehdasasetus on: 2200 rpm.

530BT

Joutokäyntinopeuden tehdasasetus on: 3000 r

Jos joutokäyntinopeutta pitää säätää, käytä kaasuttimen yläreunassa olevaa säätöruuvia.

Äänenvaimennin

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.

Äänenvaimentimessa on erityinen kipinänsammutusverkko. Kipinänsammutusverkko on puhdistettava kerran kuukaudessa. Puhdistus käy parhaiten teräsharjalla.

Irrota kipinänsammutusverkko seuraavalla tavalla:

• Poista pakoputki (4, 5).
• Irrota kipinäsuojus (3). Vedä kipinänsammutusverkko ulos ja puhdista se teräsharjalla. Vaihda kipinänsammutusverkko, jos se on rikkinäinen.
• Poista noki äänenvaimentimen tulo- ja pakopuolelta sekä sylinterin pakoaukosta.

HUOM! Älä koskaan käytä konetta, jonka äänenvaimennin on huonossa kunnossa.

Tarkasta säännöllisesti, että äänenvaimennin on ehjä ja kunnolla kiinnitetty. Kiristä ruuvit.

350BT 8-12 Nm. (1) - 530BT 7-11 Nm. (2)

Tarkista, että kipinäsuojus ja pakoputki on ruuvattu oikein paikalleen (5). Kiristä 2 - 3 Nm.

VAROITUS! Äänenvaimennin kuumenee erittäin voimakkaasti sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

Jäähdytysjärjestelmä

Käyntilämpötilan pitämiseksi mahdollisimman alhaisena kone on varustettu jäähdytysjärjestelmällä.

Jäähdytysjärjestelmän osat ovat:

Sylinterin jäähdytysrivat. - Ilmansuodatin

Puhdista jäähdytysjärjestelmä harjalla kerran viikossa, vaikeammissa käyttöolosuhteissa useammin. Likainen tai tukkeentunut jäähdytysjärjestelmä johtaa koneen ylikuumenemiseen, josta on seurauksena sylinterin ja männän vaurioituminen. Tarkasta, etteivät suuttimet ole tukkeutuneet.

Ilmansuodatin

Tarkista kaikilta puolilta (myös alta), ettei ilmanottoaukko tukkeudu esimerkiksi lehdistä tai roskista. Tukkeutunut ilmanottoaukko vähentää koneen puhalluskapasiteettia ja lisää moottorin työlämpötilaa, mikä voi johtaa moottorivaurioihin. Pysäytä moottori ja poista tukkeuma.

VAROITUS! Älä koskaan käytä puhallinta, jos suodatin ei ole paikallaan. Tarkista ennen käyttöä, että suodatin on paikallaan ja vahingoittumaton.

Sytytystulppa

Sytytystulpan kuntoa heikentävät:

Väärin säädetty kaasutin. - Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä). - Likainen ilmansuodatin.

Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia.

Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,6-0,7 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistimella.

HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.

Ilmansuodatin

Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

Kaasutinhäiriöt, käynnistysongelmat, tehon heikkeneminen, moottorin osien turha kuluminen, epätavallisen korkea polttoaineenkulutus.

Tarkista ilmansuodatin ja puhdista se tarvittaessa.

Palovammojen välttämiseksi kuumiin pintoihin, kuten äänenvaimentimeen, sylinteriin ym., ei saa koskea.

Ilmansuodattimen puhdistus

530BT

• Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä.
• Asenna ilmansuodatin ja ilmansuodatinkotelo. Älä unohda laittaa ilmasäleikköä takaisin paikalleen. Jos säleikkö puuttuu, ilmanpuhdistinta ei ole tiivistetty kunnolla ja pölyä voi päästä sylinterin sisään.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Jos konetta käytetään pölyisissä olosuhteissa, on ilmansuodatin öljyttävä. Ks. otsikon Ilmansuodattimen öljyäminen alla olevat ohjeet.

350BT

• Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Varmista, että suodatin on kuiva ennen takaisin asentamista.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Jos konetta käytetään pölyisissä olosuhteissa, on ilmansuodatin öljyttävä. Ks. otsikon Ilmansuodattimen öljyäminen alla olevat ohjeet. - Asenna ilmansuodatin ja ilmansuodatinkotelo.

Ilmansuodattimen öljyäminen

Käytä aina erityistä suodatinöljyä. Suodatinöljy sisältää liuottimia, jotta se olisi helppo levittää tasaisesti suodattimelle. Vältä sen vuoksi ihokosketusta.

Pane suodatin muovipussiin ja kaada päälle suodatinöljyä. Levitä öljy puristelemalla muovipussia. Väännä suodatin muovipussissa ja kaada ylimääräinen öljy pois ennen suodattimen asentamista koneeseen. Älä koskaan käytä tavallista moottoriöljyä. Tavallinen öljy painuu melko nopeasti suodattimen läpi ja jää sen pohjalle.

Olkahihna

Jos olkahihna on vaurioitunut, se voi vioittua käytön aikana ja kone voi pudota aiheuttaen henkilövahingon. Vaihda olkahihna alla olevien ohjeiden mukaisesti.

1 Irrota puristin hihnasta. 2 Vie hihnan pää koukun läpi. 3 Kiinnitä puristin uudelleen hihnaan.

VAROITUS! Tarkista, että puristimen paksu pyöreä tappi on hihnan sisällä. Jos se asetetaan väärin, seurauksena voi olla henkilövahinko.

Huoltokaavio

Alla on annettu joitakin yleisiä huolto-ohjeita. Jos tarvitset lisäohjeita, ota yhteys huoltoliikkeeseen.

Kunnossapito	Päivittäiset toimenpiteit	Vikoittaiset toimenpiteit	Kuukausittais et toimenpiteit
Puhdista kone ulkopuolelta. X
Tarkasta, että kaasuliipasin toimii turvallisesti. X
Tarkasta, että pysäytin toimii. X
Puhdista ilmansuodatin. Vaihda tarvittaessa. X
Tarkasta, että ruuvit ja mutterit ovat kireällä. X
Tarkasta, ettei moottorissa, säliössä tai poltoaineputkissa ole vuotoja.	X
Tarkasta, että poltoainesuodatin ei ole likainen tai poltoaineletkussa ole halkeamia tai muita vaurioita. Vaihda tarvittaessa.	X
Puhdista tai vaihda äenvaimentimen kipinänsammutusverkko (koskee vain katalysaattorittomia äenvaimentimia).	X
Tarkista, ettei mikään ilmanottosäleikön sivuista ole tutkeutunut.	X
Tarkasta käynnistinaite käynnistysnarulla. X
Tarkasta, etteivät tärinävaimertimet ole viottuneet. X
Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkivali. Säädä kärkivaliki 0,6-0,7 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustetu nk. radiohäiriöiden poistolla.		X
Puhdista koneen jähdytsjärestelmä. X
Puhdista kaasuttimen ulkopinta ja ympäristö. X
Tarkasta kaikki kaapelit ja liitännät. X
Vaihda sytytystulppa. Varmista, että sytytystulppa on varustetu nk. radiohäiriöiden poistolla.			X
Tarkasta ja puhdista äenvaimentimen mahdollinen kipinänsammutusverkko (koskee vain katalysaattorilla varustetuja äenvaimentimia).			X
Puhdista poltoainesäiliö. X

TEKNISET TIEDOT

Tekniset tiedot

Tekniset tiedot 530BT 350BT

Moottori

Sylinteritilavuus, cm3 29,5 50,2

Joutokäyntinopeus, r/min 3000 2200

ISO 8893 -standardin mukainen enimmäisteho (kW/ kierr./min)

Katalysaattoriäänenvaimennin Ei Ei

Kierrosluvun mukaan säätyvä sytytysjärjestelmä Ei Kyllä

Sytytysjärjestelmä

Sytytystulppa NGK CMR7H/NGK CMR7H/ TORCH AC7R TORCH AC7R

Kärkiväli, mm 0,6-0,7 0,6-0,7

Polttoaine-/voitelujärjestelmä

Polttoainesäiliön tilavuus, litraa 0,85 1,25

Paino

Paino ilman polttoainetta, kg 6,75 10,2

Melupäästöt

(ks. huom. 1)

Äänentehotaso, mitattu dB(A) 102 104

Äänentehotaso, taattu L WA dB(A) 102 104

Äänitasot

(ks. huom. 2)

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna 91 standardin EN15503 mukaisesti, dB(A) 95

Tärinätasot

(ks. huom. 3)

Kahvojen vastaavat tärinätasot (a hv,eq ) mitattuna standardien EN15503 mukaan, m/s 2 2,5 2,1

Puhallusteho

Maks. ilmannopeus vakiosuuttimella, m/s: 65 80

Ilmanvirtaus vakiosuuttimella, m³/min: 10,6 14

Ilman keskitilavuusvirtaus suojuksessa, m³/min: 13,1 19,6

Huom. 1: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehotason erona on se, että taattu äänitehotaso sisältää myös mittauksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti.

Huom. 2: Vastaava äänenpainetaso lasketaan seuraavalla aikajakaumalla: 1/7 joutokäyntinopeus ja 6/7 ryntäysnopeus. Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 dB (A).

Huom. 3: Vastaava tärinätaso lasketaan seuraavalla aikajakaumalla: 1/7 joutokäyntinopeus ja 6/7 ryntäysnopeus. Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 m/s².

EY-vaatimustenmukaisuusvakuutus (koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että puhaltimet Husqvarna 530BT, 350BT alkaen vuoden 2016 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavia NEUVOSTON DIREKTIIVEJÄ:

• toukokuuta 2006 "koskien koneita" 2006/42/EY.
• helmikuuta 2014 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2014/30/EU.
• toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EY. Yhteensopivuus on määritetty liitteen V mukaan.

Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi, on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen. Sertifikaattien numerot ovat:

SEC/09/2102 - 530BT, SEC/09/2103 - 350BT

Huskvarna 30. maaliskuuta 2016

Per Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)

SYMBOLIEN SELITYKSET

Symbolit

Mikä on puhallinlaitteen osa? 323

YLEISET TURVALLISUUSOHJEET

Yleiset varoitukset 324

TURVALLISUUSOHJEET

Mikä on puhallinlaitteen osa?

VAROITUS! Äänenvaimentimen sisältämät kemikaalit voivat olla syöpää aiheuttavia. Vältä kosketusta näihin aineisiin, jos äänenvaimennin rikkoutuu tai vaurioituu.

(ei kuulu toimitukseen)

Ohjaustanko

Suuttimen puhallusvoimaan vaikuttavat:

Nämä tekijät aiheuttavat kerrostumia suuttimen elektrodeille ja voivat aiheuttaa toimintahäiriöitä sekä käynnistysvaikeuksia.

Katalysaattorilla varustettu äänenvaimennin Ei Ei

Polttoainesäiliön tilavuus, 10,85 1,25

Paino

Paino ilman polttoainetta, kg 6,75 10,2

Melupäästö

(ks. huomautus 1)

Melun tehotaso, dBA 102 104

Melun tehotaso, taattu LWA dBA 102 104

Melutaso

(ks. huomautus 2)

EY-vaatimustenmukaisuusvakuutus (koskee vain Eurooppaa)

VAROITUS! Laite on tarkoitettu ammattikäyttöön, ja sitä on käytettävä AINA suojalaseja käyttäen. On tärkeää mitata tarkasti öljyn määrä, joka sekoitetaan, jotta vältetään vaurioiden syntyminen moottorille. Kun sekoitat pieniä määriä öljyä, pienetkin mittausvirheet voivat vaikuttaa merkittävästi moottorin toimintaan.

VAROITUS! Huolehdi myös, että käytät oikeaa öljyä.

Bensiini

VAROITUS! Käytä aina bensiiniä, jonka oktaaniluku on vähintään 90.

Suositeltu oktaaniluku on 90. Jos käytät moottoria bensiinillä, jonka oktaaniluku on alle 90, voi aiheutua moottorivaurioita. Tämä johtaa ennenaikaiseen kulumiseen, mikä voi aiheuttaa vakavia vaurioita moottorille. Kun työskentelet jatkuvasti suurilla nopeuksilla, käytä korkeampaa oktaanilukua. Käytä ainoastaan hyvälaatuista polttoainetta.

Voit käyttää myös E10-polttoainetta (etanoli 10 %) tai moottoripolttoaineita, joiden etanolipitoisuus on korkeampi kuin E10, vain tietyissä käyttöolosuhteissa, jotka voivat aiheuttaa vaurioita moottorille.

Öljyt ammattikäyttöön

• Parhaan tuloksen saavuttamiseksi käytä HUSQVARNA:n kaksitahtiöljyä, joka on erityisesti suunniteltu yrityksen kaksitahtimoottoreille. Sekoitussuhde 1:50 (2 %). Jos et löydä HUSQVARNA:n kaksitahtiöljyä, voit käyttää muuta hyvälaatuista kaksitahtiöljyä, joka on tarkoitettu ilmajäähdytteisille moottoreille. Kysy jälleenmyyjältä neuvoa öljyn suhteen. Jos öljy on 1:33 (3 %), älä koskaan käytä öljyä, joka on tarkoitettu kaksitahtisille vesijäähdytteisille moottoreille.

Älä koskaan käytä öljyä, joka on tarkoitettu nelitahtimoottoreille.
