Produkttype	Løvblåser
Merke	Husqvarna
Modell	530BT
Sylindervolum	50,2 cm³
Vekt (uten drivstoff)	10,2 kg
Drivstofftankens kapasitet	1,25 L
Maksimal lufthastighet (standarddyse)	80 m/s
Luftstrøm (standarddyse)	14 m³/min
Gjennomsnittlig luftvolum ved hetten	19,6 m³/min
Målt lydeffektnivå	104 dB(A)
Garantert lydeffektnivå	104 dB(A)
Lydtrykknivå ved øret	93 dB(A)
Vibrasjonsnivå på håndtak	2,1 m/s²
Tomgangshastighet	3000 o/min
Tennplugg	NGK CMR7H / TORCH AC7R
Elektrodeavstand	0,6-0,7 mm
Drivstofftype	Blanding av blyfri bensin / 2-taktsolje (1:50 med Husqvarna-olje)
Antivibrasjonssystem	Ja
Lyddemper med flammesperre	Ja
Sele	Skulderstropp
Start	Snorstarter
Stopp	Stoppknapp
Medfølgende tilbehør	Blåserør, mellomrør, manøvreringsrør, fleksibel slange, universellnøkkel

Ofte stilte spørsmål - 530BT HUSQVARNA

Hvilket drivstoff skal brukes til Husqvarna 530BT løvblåser?

Bruk en blanding av blyfri bensin (oktantal ≥90) og høykvalitets 2-taktsolje. Anbefalt blandingsforhold med Husqvarna-olje er 1:50 (2%). Hvis en annen olje brukes, følg et forhold på 1:33 (3%). Bruk aldri olje til påhengsmotorer eller firetaktsmotorer.

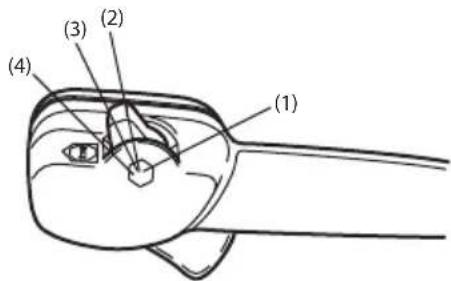

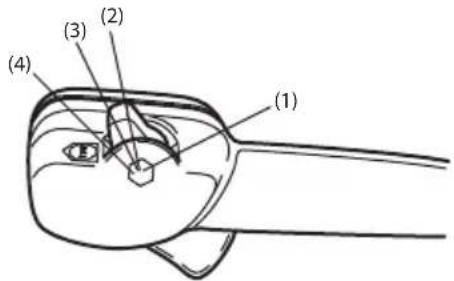

Hvordan starte motoren kald?

Sett stoppbryteren i startposisjon, åpne gassen omtrent en tredjedel, trekk starteren, trykk flere ganger på drivstoffpumpen til drivstoffet fyller posen, trekk sakte i snorstarteren til motstand, og trekk kraftig. Sett tilbake starteren så snart motoren starter.

Hvordan starte motoren varm?

Følg samme prosedyre som kaldstart, men uten å aktivere starteren. Sørg for at gassen er åpen omtrent en tredjedel.

Hvordan stoppe motoren?

Sett stoppbryteren i STOP-posisjon. Vent til motoren stopper helt før du setter maskinen fra deg.

Hvilken sikkerhetsavstand må overholdes?

Hold en avstand på minst 15 meter mellom brukeren og andre personer eller dyr. Rett aldri luftstrømmen mot personer eller dyr.

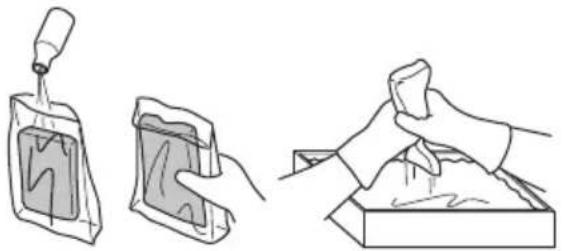

Hvordan rengjøre luftfilteret?

Ta av filterdekselet, fjern filteret og rengjør det i varmt såpevann. Tørk det grundig før du setter det tilbake. Hvis maskinen brukes i støvete omgivelser, olje filteret med spesiell luftfilterolje. Bytt filteret hvis det er skadet.

Hvordan justere tomgangshastigheten?

Tomgangshastigheten er fabrikkinnstilt til 3000 o/min. For å justere, bruk justeringsskruen på toppen av forgasseren. Luftfilteret må være rent og dekselet på plass.

Hvordan rengjøre flammesperren på lyddemperen?

Fjern avtrekksrøret, deretter flammesperren. Rengjør den med en stålbørste. Bytt flammesperren hvis den er skadet. Kontroller at lyddemperen er godt festet og at røret er riktig montert. Stram til et moment på 2-3 Nm.

Hvilket verneutstyr skal brukes?

Bruk alltid hørselsvern, godkjente vernebriller (standard ANSI Z87.1 eller EN 166), hansker, sklisikre støvler og, i støvete omgivelser, en åndedrettsmaske. Unngå løse klær.

Hvordan transportere og oppbevare maskinen?

Tøm drivstofftanken før oppbevaring. Fjern tennpluggen, hell en skje med 2-taktsolje i sylinderen og drei motoren noen ganger. Oppbevar maskinen på et tørt, kjølig, godt ventilert sted og utilgjengelig for barn. Sikre den under transport.

BRUKSANVISNING 530BT HUSQVARNA

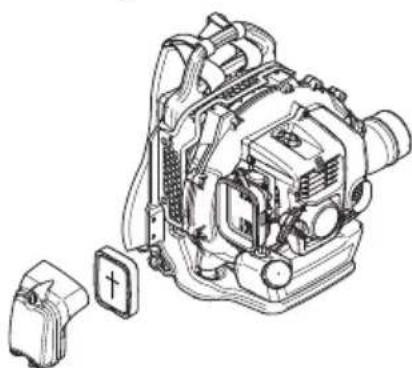

Rengjøring av luftfilter

530BT

Innoling av luftfilter

I nødsituasjoner skal du frigjøre deg fra maskinen ved å åpne hofte- og brystbeltet og la maskinen falle bakover.

Ta alltid kontakt med de lokale myndighetene og kontroller at du overholder gjeldende bestemmelser.

Unngå å berøre de varme flatene.

Transport og oppbevaring

• Bruk sklisikre og stabile støvler.

Bær alltid tunge, lange bukser, støvler, hansker og en langermet skjorte. For å redusere risikoen for personskade som følge av at gjenstander blir trukket

ADVARSEL! Stans alltid motoren ved rengjøring.

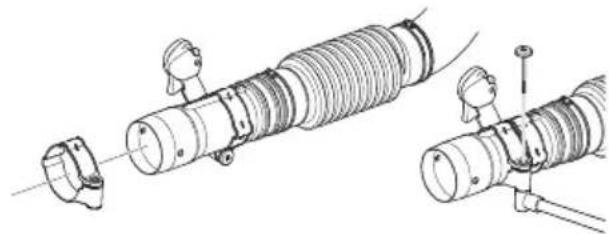

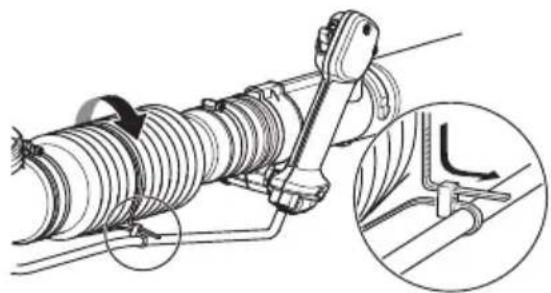

• Forbind det rette røret og rørenden. Skyv rørene sammen, og drei dem slik at de låses fast.

530BT

• Monter luftfilteret og luftfilterdekselet.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk alltid:

Hørselsvern Godkjent øyevern

Dette produktet er i overensstemmelse med gjeldende CE-direktiv.

Hansker skal brukes ved behov.

Blåseren kan slynge gjenstander voldsomt av sted, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

Føreren av løvblåseren skal påse at ingen mennesker eller dyr kommer nærmere enn

15 meter. Når flere førere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter.

Åndedrettsvern skal brukes når det er risiko for støv.

Hold alle kroppsdeler unna varme overflater.

Støyutslipp til omgivelsene i henhold til EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

Øvrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder.

Kontroll og/eller vedlikehold skal utføres med avslått motor og med stoppbryteren i STOP-stilling.

Bruk alltid vernehansker.

Innhold Før start må man legge merke til

SYMBOLFORKLARING

Symboler 85

INNHOLD

Innhold 86

Personlig verneutstyr 91

Maskinens sikkerhetsutstyr 91

Kontroll, vedlikehold og service av maskinens sikkerhetsutstyr 92

Generelle arbeidsinstruksjoner 93

MONTERING

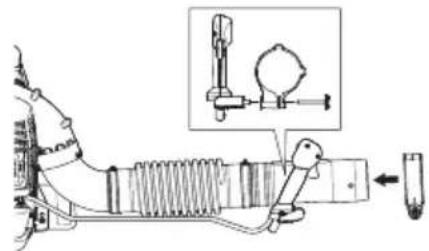

Montering av blåser og regulatorhåndtak 96

BRENNSTOFFHÅNDTERING

Brennstoff 97

Fylling av brennstoff 98

START OG STOPP

Start og stopp 99

VEDLIKEHOLD

Generelt 100

Forgasser 100

Lyddemper 100

Kjølesystem 100

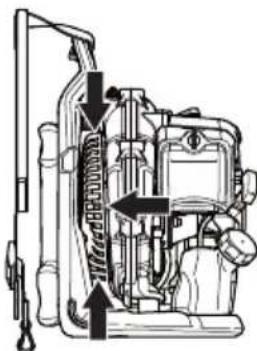

Luftinntaksskjerm 100

Tennplugg 101

Luftfilter 101

Skulderrem 102

Vedlikeholdsskjema 103

TEKNISKE DATA

Tekniske data 104

EF-erklæring om samsvar 105

følgende:

Les nøye gjennom bruksanvisningen.

ADVARSEL! Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselvern.

ADVARSEL! Maskinens opprinnelige konstruksjon må under ingen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

ADVARSEL! En blåser som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Maskinen er kun konstruert for renblåsing av gressplener, ganger, asfaltveier og liknende.

Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert, er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsideen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.

Vi er overbevist om at du vil sette pris på våre produkters kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruksverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt!

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

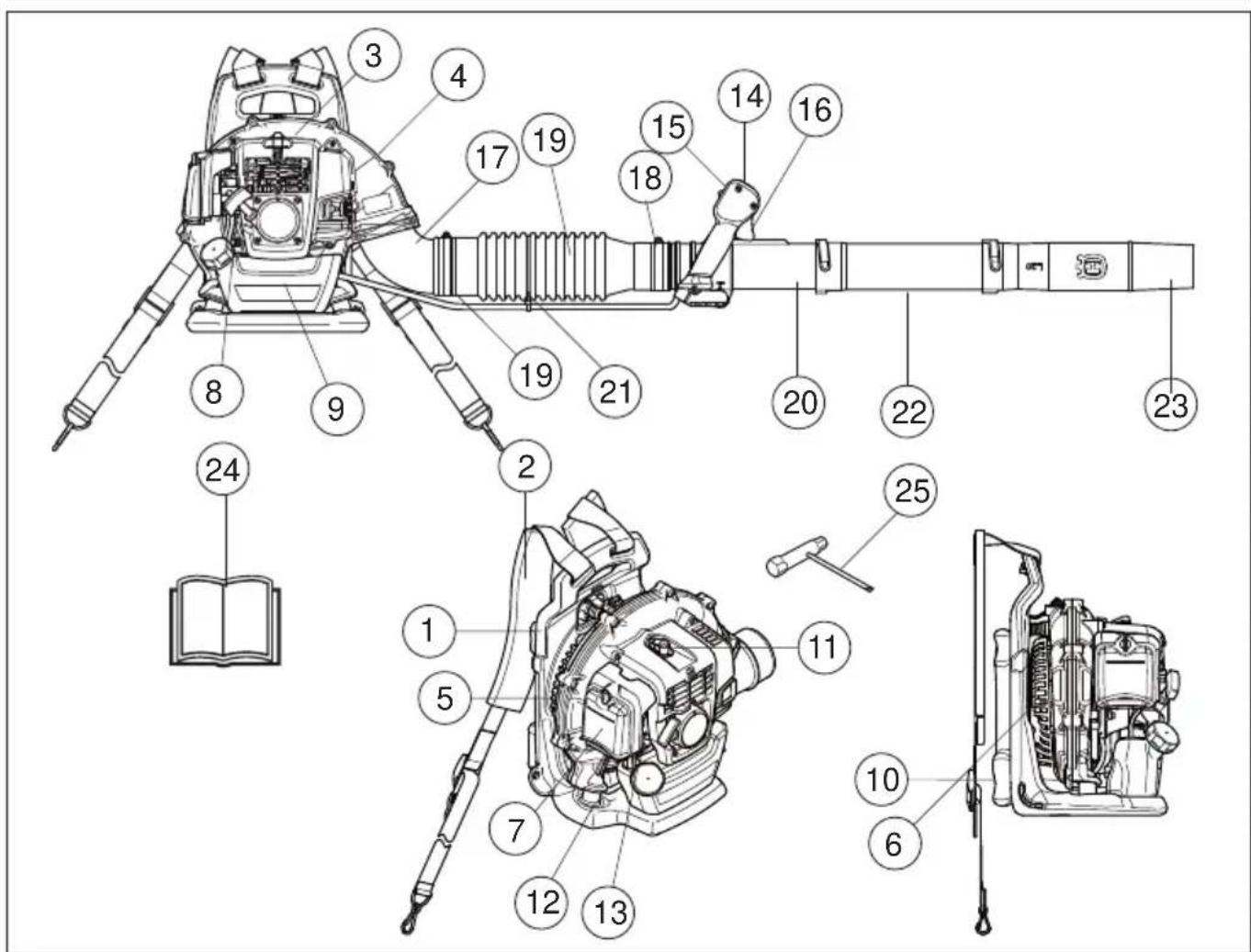

HVA ER HVA?

Hva er hva på blåseren?

1 Ramme 2 Sele (hoftebelte er bare tilgjengelig for 350BT) 3 Motordeksel 4 Viftehus 5 Luftinntaksskjerm 6 Vifte 7 Luftfilter 8 Starthåndtak 9 Brennstofftank 10 Pute 11 Tennplugg 12 Avvibreringssystem 13 Chokeregulator

14 Regulatorhåndtak/Manøvreringshåndtak 15 Stoppkontakt med gassposisjonsinnstilling 16 Gassregulator 17 Albue 18 Klemme 19 Fleksibel slange 20 Manøvreringsrør 21 Klemme 22 Mellomrør 23 Blåserør 24 Bruksanvisning 25 Kombinøkkel

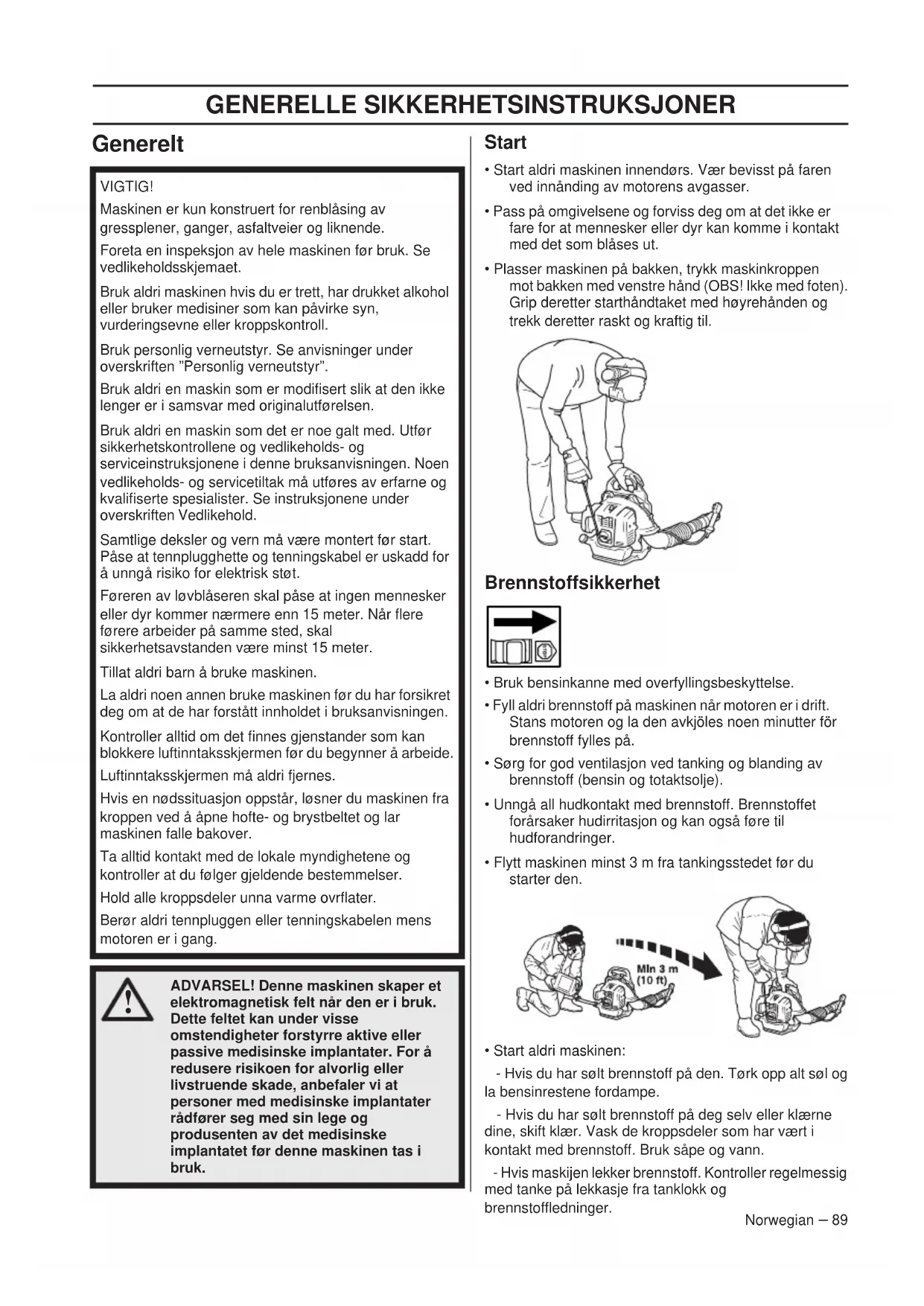

GENERELLE SIKKERHETSINSTRUKSJONER

Generelt

VIKTIG!

Maskinen er kun konstruert for renblåsing av gressplener, ganger, asfaltveier og liknende.

Foreta en inspeksjon av hele maskinen før bruk. Se vedlikeholdsskjemaet.

Bruk aldri maskinen hvis du er trett, har drukket alkohol, eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk aldri en maskin som er modifisert slik at den ikke er i samsvar med originalutførelsen.

Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

Føreren av løvblåseren skal påse at ingen mennesker eller dyr kommer nærmere enn 15 meter. Når flere førere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter.

Tillat aldri barn å bruke maskinen.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

Kontroller alltid om det finnes gjenstander som kan blokkere luftinntaksskjermen før du begynner å arbeide. Luftinntaksskjermen må aldri fjernes.

Hvis en nødsituasjon oppstår, løsner du maskinen fra kroppen ved å åpne hofte- og brystbeltet og lar maskinen falle bakover.

Ta alltid kontakt med de lokale myndighetene og kontroller at du følger gjeldende bestemmelser.

Hold alle kroppsdeler unna varme overflater.

• Start aldri maskinen innendørs. Vær bevisst på faren ved innånding av motorens avgasser. Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med det som blåses ut.

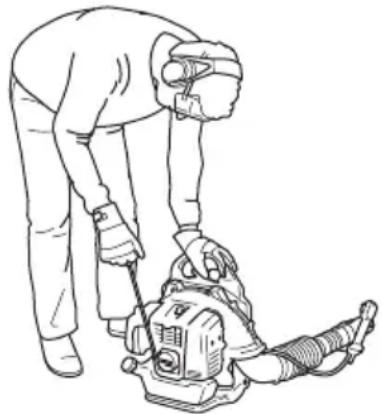

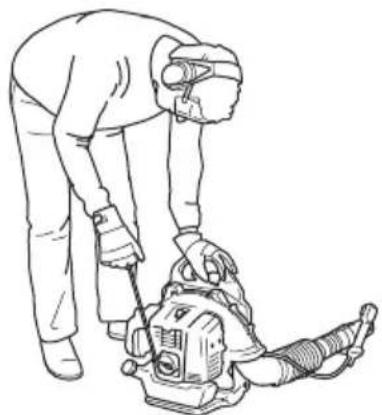

• Plasser maskinen på bakken, trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten). Grip deretter starthåndtaket med høyre hånd og trekk deretter raskt og kraftig til.

Brennstoffsikkerhet

• Bruk bensinkanne med overfyllingsbeskyttelse.
• Fyll aldri brennstoff på maskinen når motoren er i drift. Stans motoren og la den avkjøles noen minutter før brennstoff fylles på.
• Sørg for god ventilasjon ved tanking og blanding av brennstoff (bensin og totaktsolje).
• Unngå all hudkontakt med brennstoff. Brennstoff forårsaker hudirritasjon og kan også føre til hudforandringer.

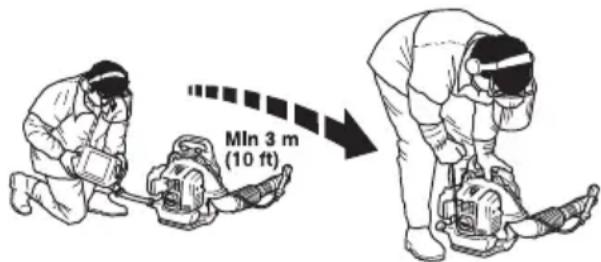

• Flytt maskinen minst 3m fra tankingsstedet før du starter den.

• Start aldri maskinen:
• Hvis du har sølt brennstoff på den. Tørk opp alt søl og la bensinrestene fordampe.
• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
• Hvis maskinen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strombrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstoffanken tømmes. Hør med nærmeste bensinstasjon hvor du kan levere fra deg overflødig brennstoff. Tøm drivstoffanken og trykk på pumpen til alt drivstoff er pumpet ut.
• Fjern tennpluggen og hell en spiseskje totaktsolje i sylinderen. Drei motoren noen ganger, og monter deretter tennpluggen igjen.
• Pass på at maskinen er ordentlig rengjort og at fullstendig service er utført før langtidsoppbevaring.
• Sikre maskinen under transport. Lagre maskinen på et tørt, kjølig, luftig og støvfritt sted. Oppbevar maskinen utilgjengelig for barn.

ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjons- og innåndingsfare.

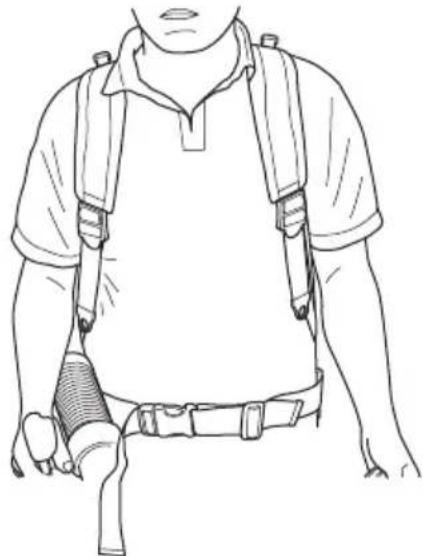

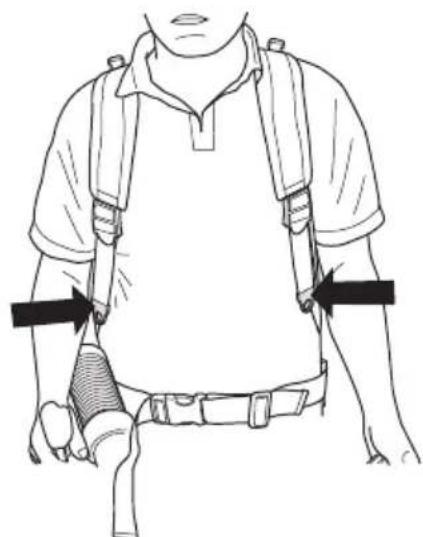

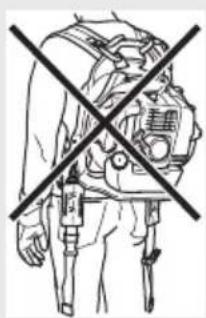

Tilpassing av sele

ADVARSEL! Ved arbeid med maskinen skal selen alltid brukes. Hvis ikke, kan man ikke manøvrere sikkert, og dette kan forårsake skade på deg selv eller andre.

Pass på at hoftebeltet er lukket og riktig justert.

Hvis du ikke bruker hoftebeltet, skal det fjernes fra enheten og oppbevares. Det er fare for at beltet setter seg fast og velter enheten.

Hvis beltet ikke er lukket, kan det sette seg fast og bli sugd inn i viften på maskinen.

En godt tilpasset sele og maskin forenkler arbeidet betraktelig. Juster selen for beste arbeidsstilling.

Spenn sideremmene slik at trykket blir jevnt fordelt på skuldrene.

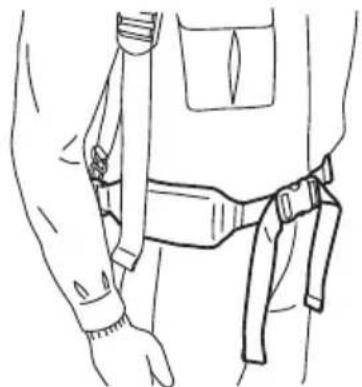

Plasser hofteremmen over hoften og ikke for langt ned på magen. Trekk til hofteremmen slik at du kjenner at blåserens tyngde hviler på hoften.

MERK!

Personlig verneutstyr

ADVARSEL! Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

ADVARSEL! Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørsvern. Ta alltid av hørsvernet så snart motoren er stanset.

Hansker skal brukes ved behov.

• Hørselsvern med tilstrekkelig lyddempende virkning skal brukes.

• Godkjent øyevern skal alltid brukes. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land. Slag fra greiner eller gjenstander som blir kastet i vei kan skade øynene.

• Bruk sklisikre og solide støvler.

• Bruk alltid kraftige langbukser, støvler, hansker og en langermet skjorte. For å redusere faren for skader som er forbundet med gjenstander som trekkes inn i roterende deler, må du ikke bruke løstsittende klær, skjerf, smykker ol. Sett opp håret til over skulderlengde.
• Åndedrettsvern skal brukes når det er risiko for støv.

Førstehjelpsutstyr må alltid finnes for hånden.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet "Hva er hva?" for å se hvor disse delene er plassert på din maskin.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Følg de kontroll-, vedlikeholds- og serviceinstruksjonene som er gitt i dette avsnittet.

Stoppbryter

Stoppbryteren skal brukes for å slå av motoren.

Fjern tenningskabelen og tennpluggen for å foreta inspeksjon og vedlikehold.

Avvibreringssystem

Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk.

ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er døvning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd. Risikoen kan øke ved lave temperaturer.

Lyddemper

Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt. Se anvisninger under overskriften Kontroll, vedlikehold og service av maskinens sikkerhetsutstyr.

ADVARSEL!

Husk at: Motorens avgasser inneholder karbonmonoksid som kan forårsake karbonmonoksidforgiftning. Start eller kjør derfor aldri maskinen innendørs, eller der det er dårlig luftsirkulasjon.

Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadet.

Kontroll, vedlikehold og service av maskinens sikkerhetsutstyr

ADVARSEL! All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Stoppbryter

• Start motoren og kontroller at motoren blir slått av når stoppbryteren føres til stoppstilling.

SIKKERHETSINSTRUKSJONER

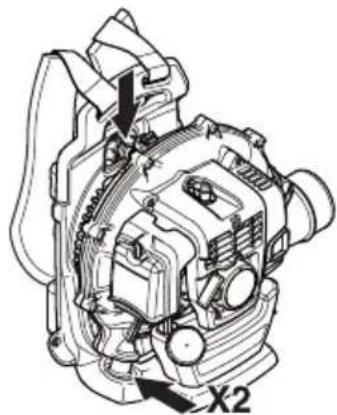

Avvibreringssystem

• Kontroller regelmessig avvibreringselementene med tanke på materialsprekker og deformering. Bytt dem dersom de er skadd.

• Kontroller at avvibreringselementene er hele og fast forankret.

Lyddemper

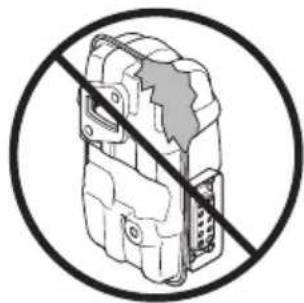

• Bruk aldri en maskin som har defekt lyddemper.

• Kontroller regelmessig at lyddemperen sitter fast i maskinen.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

Luftfilter

Bruk aldri løvblåseren uten luftfilter, eller med skadet eller deformert filter. Ufiltrert, støvholdig luft kan raskt ødelegge motoren.

Generelle arbeidsinstruksjoner

VIKTIG! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med blåser. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til!

Vis hensyn til personer i omgivelsene ved å unngå å bruke maskinen på ugunstige tidspunkt, eksempelvis sent om kvelden eller tidlig om morgenen. Reduser støynivået ved å begrense antall maskiner som brukes samtidig. Les gjennom og følg de enkle rådene under for å forstyrre omgivelsene minst mulig.

• Bruk blåseren med lavest mulig gasspådrag. Det er sjelden nødvendig å bruke fullt gasspådrag. Mange arbeidsmomenter kan utføres med halvt gasspådrag. Lavere gasspådrag innebærer mindre støy og støv. Det er også lettere å ha kontroll over det avfallet som skal samles sammen/flyttes.
• Bruk rake eller kost for å løsne fastsittende avfall fra bakken.
• Hold blåserørets munning så nær bakken som mulig. Bruk hele lengden av blåserøret for å holde luftstrømmen nær bakken.
• Rydd opp etter deg. Forviss deg om at du ikke har blåst avfall inn på annen manns eiendom. Kast avfall i avfallsbeholdere.
• Bruk maskinen i vanlig arbeidstid for å unngå unødvendig støy. Unngå å arbeide tidlig om morgenen og sent om kvelden.

ADVARSEL! Vær oppmerksom på omgivelsene. Hvis noen nærmer seg arbeidsområdet, må du stille gassreguleringen på minste gasspådrag til personen er på trygg avstand. Rett luftstrålen bort fra mennesker, dyr, lekeplasser, åpne vinduer, biler osv.

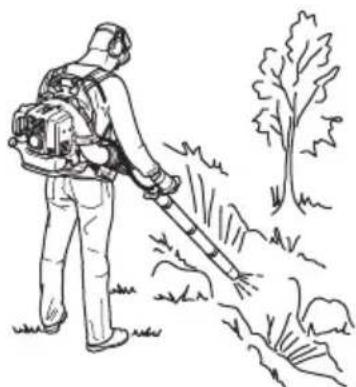

Grunnleggende sikkerhetsregler

• Ingen uvedkommende personer eller dyr skal finnes på arbeidsområdet, som er 15 meter. La motoren avkjøles før du fyller drivstoff.
• Hold alle kroppsdeler unna varme overflater. Hvis maskinen begynner å brenne eller det oppstår en annen nødssituasjon der du må løsne maskinen fra kroppen, åpner du selestroppene og lar maskinen falle bakover. Den kraftige luftstrømmen kan forflytte gjenstander med en slik hastighet at de kan sprette tilbake og forårsake alvorlige øyeskader.

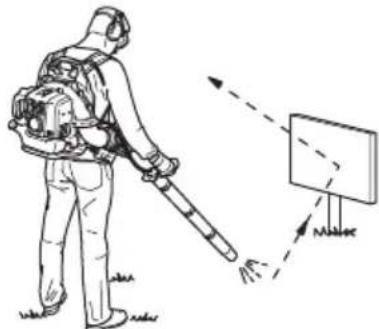

• Ikke rett luftstrålen mot mennesker eller dyr.
• Stopp motoren før montering eller demontering av tilbehør eller andre deler.
• Unngå bruk i dårlig vær, slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
• Reduser blåsetiden ved å væte støvete områder eller ved å bruke sprøyteutstyr.
• Reduser vannforbruket ved å bruke løvblåser i stedet for vannslange til ulike bruksområder rundt plenen og hagen, for eksempel terrasser, skjermer, rister, verandaer osv.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytning (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

• Sett aldri maskinen ned med motoren i gang uten at du har den under oppsikt.
• Motorens avgasser inneholder karbonmonoksid som kan forårsake karbonmonoksidforgiftning. Start eller kjør derfor aldri maskinen innendørs, eller der det er dårlig luftsirkulasjon.
• Løvblåseren må ikke brukes i stiger eller på stillaser eller høyt over bakkeplan (f.eks. på tak). Slikt arbeid kan føre til alvorlig skade.

• OBS! Bruk aldri maskinen uten mulighet til å kunne påkalle hjelp ved en ulykke.

Grunnleggende arbeidsteknikk

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Bøy deg aldri over beskyttelsen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader. Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg.

ADVARSEL! Stans alltid maskinen ved rengjøring.

Denne løvblåseren er av ryggsekktype, og bæres med en skulderreim under bruk. Den betjenes og styres med høyre hånd på håndtaket på røret. - Hastigheten på luftstrålen reguleres ved hjelp av gassregulatoren. Velg den hastigheten som passer best for respektive bruk.

For å slippe å holde fingeren på gassregulatoren hele tiden blåseren brukes, kan ønsket gasspådrag stilles inn med 'stopphåndtaket'. Fullt gasspådrag oppnås når regulatoren er trukket helt tilbake.

SIKKERHETSINSTRUKSJONER

• Kontroller at luftinntaket ikke blokkeres av eksempelvis løv eller avfall. Et tilstoppet luftinntak reduserer maskinens blåsekapasitet og øker motorens arbeidstemperatur, hvilket kan medføre motorhavari. Stans motoren og fjern gjenstanden.

Vær oppmerksom på vindretningen. Arbeid i vindens retning for at arbeidet skal bli lettere. - Å bruke løvblåseren til å flytte store hauger er tidkrevende og skaper unødvendig støv. - Ha god balanse og sikkert fotfeste. - Etter avsluttet arbeid skal maskinen oppbevares stående.

Montering av blåser og regulatorhåndtak

Koble til løvblåseren og styrehåndtaket med den fleksible slangen. Klem fast begge ender av den fleksible slangen.

• Fest håndtaksholderen til styrehåndtaket og trekk til vridderen på holderen. Pass på at håndtaksholderen plasseres riktig i forhold til den konvekse delen av styrehåndtaket.

• Juster posisjon og vinkel slik at komfortabel arbeidsstilling oppnås, og trekk til.

350BT

• Bruk klemmen til å feste kablene til den fleksible slangen.

Koble til det rette røret og rørenden. Skyv rørene sammen og vri dem slik at de låses.

530BT

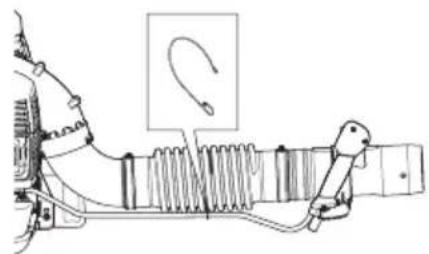

• Fest kablene midt på slangen ved hjelp av stroppen som leveres med kablene.
• Legg først stroppen rundt den fleksible slangen. Start nederst. Trekk deretter stroppen gjennom hullet i stroppen, som vist i illustrasjonen. Legg merke til at slangen kan bli skadet hvis stroppen strammes for hardt.

Blåserør

Monter mellomrøret og blåserøret. Det er mulig å montere flere mellomrør hvis det er behov for lengre blåserør.

Ekstrautstyr

(Ikke inkludert)

Style

Demonter mellomrøret. Skru av holderens vridder og tre holderen over manøvreringsrøret. Monter vridderen og trekk til.

Monter mellomrøret.

Flatt munnstykke

OBS! Maskinen er utstyrt med en totaktsmotor, og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.

ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin (minst 90 oktan).

Anbefalt laveste oktantall er 90. Hvis man kjører motoren på bensin med lavere oktantall, kan det forårsake såkalt banking. Dette fører til økt motortemperatur, som kan resultere i alvorlige motorhavarier. - Ved arbeid med kontinuerlig høye turtall anbefales høyere oktantall. Bruk blyfri kvalitetsbensin.

Drivstoff med etanolblanding E10 kan brukes (maks. 10 % etanolblanding). Bruk av høyere etanolblandinger enn E10 gjør drivstoffblandingen mager, noe som kan føre til motorskade.

Totaktsolje

• For beste resultat og funksjon brukes HUSQVARNA totaktsolje, som er utviklet spesielt for våre totaktsmotorer. Blandingsforhold 1:50 (2%). Hvis det ikke er mulig å få tak i HUSQVARNA totaktsolje, kan man bruke annen totaktsolje av høy kvalitet som er beregnet for luftkjølte motorer. Kontakt forhandleren ved valg av olje. Blandingsforhold 1:33 (3%).
• Bruk aldri totaktsolje beregnet til vannkjølte påhengsmotorer, såkalt outboardoil.
• Bruk aldri olje beregnet på firetaktsmotorer.

Bensin, liter	Totaktsolje, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin. Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen. - Bland (rist) brennstoffblandingen omhyggelig før den fylles over på maskinens brennstofftank.

• Bland ikke drivstoff for mer enn maks. 1 måneds behov. Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.

Fylling av brennstoff

ADVARSEL! Følgende forholdsregler reduserer brannfaren:

Fyll drivstoff på et godt ventilert sted. Fyll aldri drivstoff på maskinen innendørs.

Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjøles noen minutter før brennstoff fylles på.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

• Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrrelser.
• Pass på at brennstoff er godt blandet ved å riste beholderen før tanken fylles.
• Kontroller drivstoffnivået for hver gangs bruk og la det være plass nok til at drivstoff kan ekspandere, ettersom varmen fra motoren og solen ellers kan få drivstoffet til å ekspandere slik at det renner over.

START OG STOPP

Start og stopp

ADVARSEL! Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes. Plasser maskinen på et fast underlag.

Sørg for at uvedkommende ikke oppholder seg i arbeidsområdet, da det ellers er fare for alvorlige personskader. Sikkerhetsavstanden er 15 meter.

Maskinen må kun brukes i komplett utførelse. Hvis maskinen startes uten at alle deksler er montert, er det risiko for personskade.

Kald motor

Tenning: Still stoppbryteren i startstilling. Ca. en tredjedel åpen.

530BT

• Tomgangsturtall (3)

350BT

• Ca. en tredjedel åpen. (2)

Bruk samme fremgangsmåte ved start som ved kald motor, men uten å sette chokehendelen i chokestilling.

Start

Trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten!). Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden.

Utfør gjentatte startforsøk til motoren starter. Når motoren starter, stiller du tilbake choken.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.

Luft slippes ut så snart motoren startes, også når den går på tomgang. La ikke andre personer stå i nærheten av løvblåseren eller blåserøret.

Still inn ønsket motorturtall med gassreguleringen.

La motoren varmes opp i noen minutter.

1 Full gass 2 Ca. en tredjedel åpen. 3 Tomgangsturtall 4 Stoppbryter

Stopp

Motoren stanses ved at stoppbryteren settes på stopp.

Generelt

Fjern tenningskabelen og tennpluggen for å foreta inspeksjon og vedlikehold. Hold alle kroppsdeler unna varme overflater.

Forgasser

Justering av tomgangsturtall

Før det gjennomføres noen justering, sørg for at luftfilteret er rent og at luftfilterlokket sitter på.

350BT

Det fabrikkinnstilte tomgangsturtallet er: 2200 rpm.

530BT

Det fabrikkinnstilte tomgangsturtallet er: 3000 rpm.

Bruk justeringsskruen på den øvre kanten på forgasseren hvis tomgangsturtallet må justeres.

Lyddemper

Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.

Gjør slik for å ta av gnistfangernettet:

Fjern eksoskanalen (4, 5). Fjern gnistfangeren (3). - Trekk ut gnistfangernettet og rengjør det med en stålborste. Bytt ut gnistfangernettet hvis det er ødelagt. Fjern eventuelle kullrester i lyddemperens inntak og utløp, samt i sylinderens eksosutløp.

OBS! Bruk aldri maskinen med en lyddemper som er i dårlig stand.

Kontroller regelmessig at lyddemperen er hel og at den sitter ordentlig fast. Trekk til skruene.

350BT 8-12 Nm. (1) - 530BT 7-11 Nm. (2)

Kontroller at gnistfangeren og eksoskanalen er skrudd riktig på plass (5). Trekk til med 2-3 Nm.

ADVARSEL! Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

Kjølesystem

For å oppnå lavest mulig driftstemperatur er maskinen utstyrt med et kjølesystem.

Kjølesystemet består av:

Kjølefinser på sylinderen. - Luftinntaksskjerm

Rengjør kjølesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på sylinder og stempel. Kontroller at munnstykkene ikke er tilstoppet.

Luftinntaksskjerm

Kontroller at luftinntaket ikke blokkeres av eksempelvis løv eller avfall. Et tilstoppet luftinntak reduserer maskinens blåsekapasitet og øker motorens arbeidstemperatur, hvilket kan medføre motorhavari. Stans motoren og fjern gjenstanden.

Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker.

Rengjør tennpluggen utvendig. Ta den ut og kontroller elektrodeavstanden. Juster avstanden til 0,6-0,7 mm, eller skift tennplugg. Pass på at tennpluggen har såkalt radiostøyfilter.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder.

Luftfilter

Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

• Forgasserforstyrrelser
• Startproblemer Dårligere effekt
• Unødvendig slitasje på motorens deler.
• Unormalt høyt brennstofforbruk.

Kontroller luftfilteret og rengjør ved behov.

Rengjøring av luftfilteret

530BT

• Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt såpevann.
• Monter luftfilteret og luftfilterdekselet. Ikke glem å sette luftristen på plass igjen. Hvis risten mangler er luftfilteret ikke skikkelig forseglet, og støv kan komme inn i sylinderen.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.

Hvis maskinen brukes under forhold med mye støv, skal luftfilteret smøres. Se anvisninger under overskriften Smøring av luftfilter.

350BT

• Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt såpevann. Se etter at filteret er tørt før det monteres igjen.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.

Hvis maskinen brukes under forhold med mye støv, skal luftfilteret smøres. Se anvisninger under overskriften Smøring av luftfilter. - Monter luftfilteret og luftfilterdekselet.

Smøring av luftfilter

Bruk alltid spesiell filterolje. Filteroljen inneholder isemiddel for at den skal være lettere å fordele jevnt i filteret. Unngå derfor hudkontakt.

Legg filteret i en plastpose og hell på filteroljen. Kryst plastposen lett slik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen før filteret monteres på maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg på bunnen.

Skulderrem

Hvis skulderstroppen er skadet, kan den ryke mens maskinen er i bruk, og maskinen kan falle ned og forårsake personskade. Følg instruksjonene nedenfor for å skifte skulderstroppen.

1 Fjern klemmen fra stroppen. 2 Trekk enden av stroppen gjennom hengeren. 3 Monter klemmen på stroppen igjen.

ADVARSEL! Kontroller at den tykke, runde pinnen i klemmen er satt inn i stroppen. Hvis den settes inn feil, kan det føre til personskade.

VEDLIKEHOLD

Vedlikeholdsskjema

Nedenfor følger noen generelle vedlikeholdsinstruksjoner. Kontakt serviceverkstedet dersom du trenger ytterligere opplysninger.

Vedlikehold	Daglig ettersyn	Ukentlig ettersyn	Månedlig ettersyn
Rengjør maskinen utvendig. X
Kontroller at gassregulatoren fungerer sikkert. X
Kontroller at stoppbryteren fungerer. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger.	X
Kontroller atbensinfilteret ikke er forurenset aller atbensinslangen har sprekker aller andre defekter. Skift om nødvendig.	X
Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator).	X
Kontroller det ikke finnesblokkeringer på noen side avluftinntaksskjermen.	X
Kontroller startapparat med snor. X
Kontroller at vibrasjonsisolatorene ikke er skadet. X
Rengjør tennpluggen utvendig. Ta den ut og kontROLLERelektrodeavstanden. Juster avstanden til 0,6-0,7 mm, eller skiftennpflugg. Påse at tennpluggen har säkalt radiostøyfilter.		X
Rengjør maskinens kjølesystem. X
Rengjør forgasseren utvendig og området rundt denen. X
Kontroller alle kabler og forbindelser. X
Skift tennplugg. Påse at tennpluggen har säkalt radiostøyfilter. X
Kontroller og rengjør eventuelt lyddemperens gnistfangernett(gjelder kun lyddemper med katalysator).			X
Rengjør brennstofftanken. X

Tekniske data

Tekniske data 530BT 350BT

Motor

Sylindervolum, cm3: 29,5 50,2

Tomgangsturtall, o/min 3000 2200

Ekvivalent lydtrykknivå ved brukerens øre, målt i henhold til EN15503, dB(A) 91 95

Vibrasjonsnivåer

(se anm. 3)

Ekvivalente vibrasjonsnivåer (a_hv,eq) i håndtak, målt i henhold til EN15503, m/s2 2,5 2,1

Vifteeffekt

Maks. lufthastighet ved standardmunnstykke, m/s: 65 80

Luftmengde ved standardmunnstykke, m³ /min 10.6 14

Gjennomsnittlig luftvolum ved dekselet, m³/min 13.1 19,6

Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (L_WA) ifølge EF-direktiv 2000/14/EC. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.

Merknad 2: Ekvivalent lydtrykknivå er beregnet med følgende tidsfordeling: 1/7 tomgang og 6/7 maks. turtall. Rapporterte data for ekvivalent lydtrykknivå for maskinen har en typisk statistisk spredning (standard avvik) på 1 dB (A).

Merknad 3: Ekvivalent vibrasjonsnivå er beregnet med følgende tidsfordeling: 1/7 tomgang og 6/7 maks. turtall.

Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1 m/s².

TEKNISKE DATA

EF-erklæring om samsvar (gjelder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], forsikrer hermed at blåserne Husqvarna 530BT, 350BT med serienummer fra 2016 og fremover (året oppgis i klartekst på typeskiltet pluss et etterfølgende serienummer), tilsvarer forskriftene i RÅDSDIREKTIV:

• fra 17. mai 2006, "angående maskiner" 2006/42/EC.
• av 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.
• av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Vurdering av overensstemmelse utført i henhold til Vedlegg V.

For informasjon angående støyutslippene, se kapitlet Tekniske data. Følgende standarder er blitt anvendt: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

Per Gustafsson, Utviklingssjef (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)

Symboler
