MANUALE UTENTE 530BT HUSQVARNA

AVVERTENZA! Se utilizeszata in modo improprio o non corretto, la macchina può essere un attrezzo pericoloso in grado di provocare gravi lesions o morte dell'operaore, o di altre persone.

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

Usare sempre:

Cuffie auricolari protettive

• Protezione per gli occhi omologata

Il presente prodotto è conforme alle vigenti direttive CEE.

Usare i guanti quando è necessario.

Lo spazzafoglie è in grado di proiettare con elevata violenza oggetti che potrebbero rimbalzare. Il mancato utilizzo dei dispositivi di protezione personale raccomandati comporta il pericolò di gravi danniagli occhi.

Il conducente della spazzafoglie deve controllare che non vi siano persone od animali in un raggio di 15 metri. Anche più conducenti che lavorino contemporaneamente nelso stesso luogo devone Maintainere tra loro una distanza di sicurezza non inferiore a 15 metri.

Usare la mascherina nel caso in cui esista il rischio di polvere.

Mantenere tutte le parti del corpo lontane delle superfici calde.

Emissioni di rumore nell'ambiente in base alla direttiva della Comunita Europea. L'emissione della macchina è indicata al capitolo Dati tecnici e sulla decalcomania.

I restanti symboli/decalcomanie riguardano particulari requisiti necessari per ottener la certificazione in alcuni mercati.

Il controlo e/o la manutenzione vanno eseguita motore spento, con il pulsante di arresto in posizione STOP.

Usare sempre quanti di protezione.

E' necessario pulire con regolarità.

Controllo visivo.

Usare sempre occhiali o visiera di protezione.

Rifornimento carburante.

Comando dell'aria in posizione 'aperta'.

Comando dell'aria in posizione 'chiusa'.

INDICE

Indice Prima dell'avviamento osservare

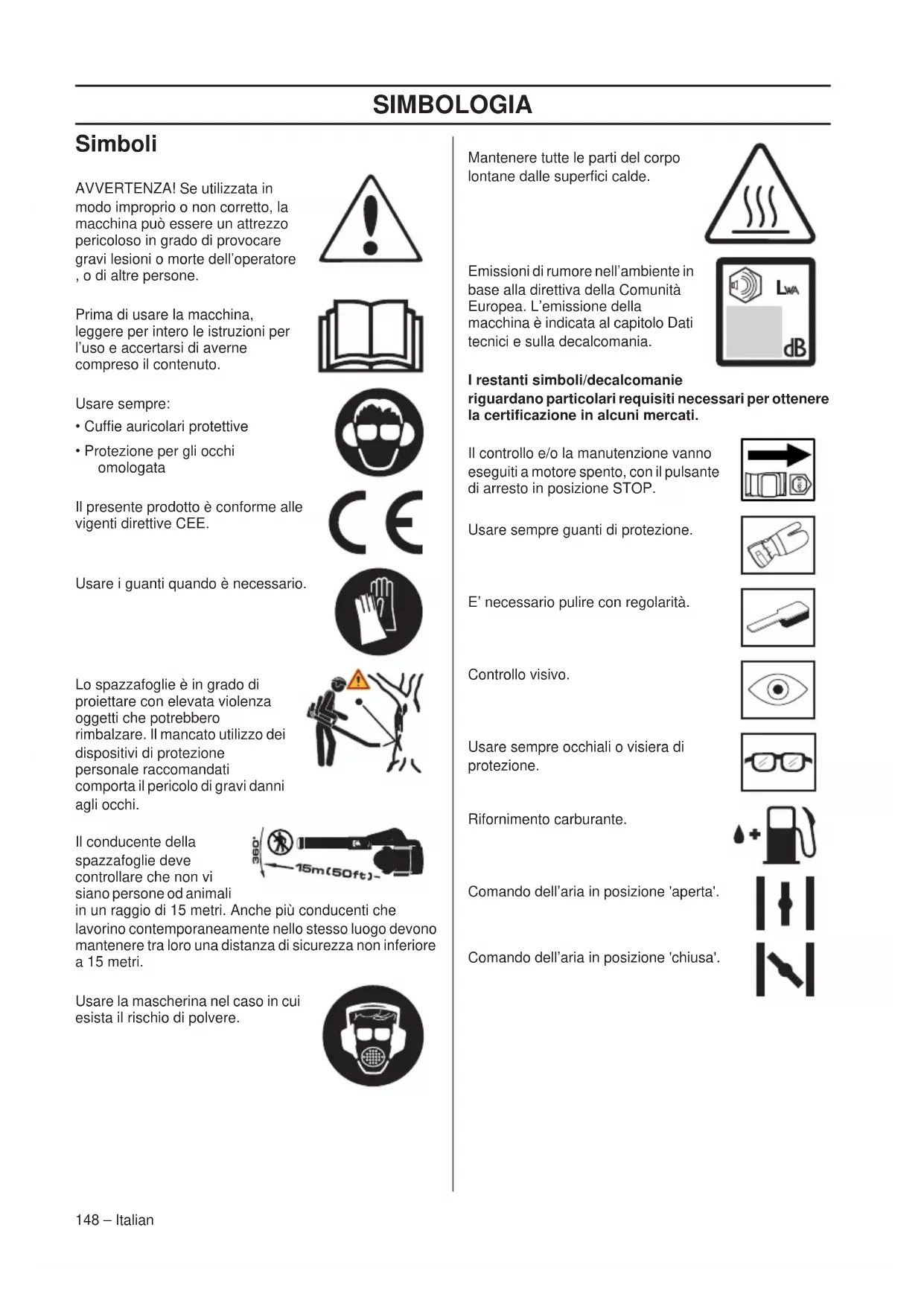

SIMBOLOGIA

Simboli 148

INDICE

Index 149

Prima dell'avviamento osservare quanto segue: .. 149

INTRODUZIONE

Alla gentile clientela 150

CHE COSA C'Et?

Identificazione delle parti dello spazzafoglie 151

NORMEGENERALIDISICUREZZA

Generalità 152

NORMEDI SICUREZZA

Abbigliamento protettivo 154

Dispositivi di sicurezza della macchina 154

Controllo, manutenzione e servizio dei dispositivi di sicurezza della macchina 155

Istruzioni generali di lavoro 156

MONTAGGIO

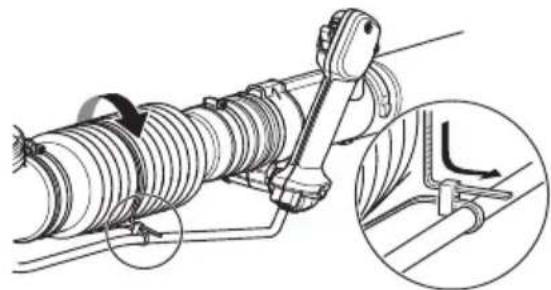

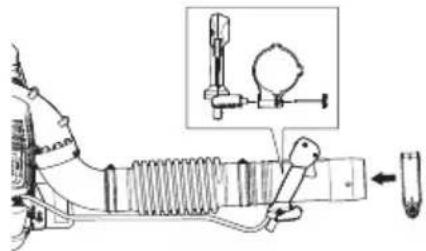

Montaggio di tubo di soffiaggio e impugnatura di comando 159

OPERAZIONI CON IL CARBURANTE

Carburante 160

Rifornimento 161

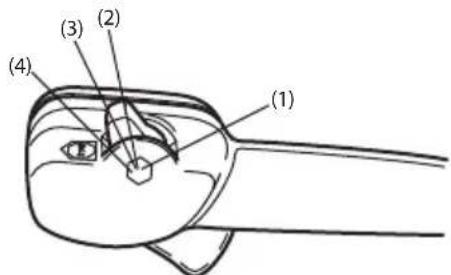

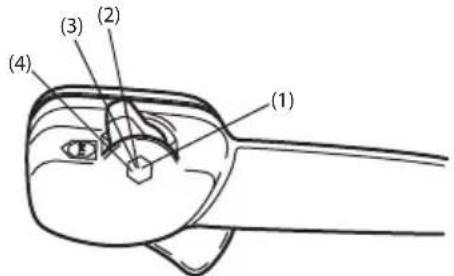

Avviamento e arresto 162

MANUTENZIONE

Generalità 163

Carburatore 163

Marmitta 163

Sistema di raffreddamento 163

Retina della presa dell'aria 164

Candela 164

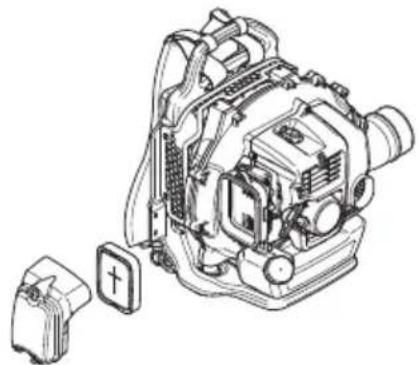

Filtordell'aria 164

Tracolla 165

Schema di manutenzione 166

CARATTERISTICETECNICHE

Caratteristiche tecniche 167

Dichiarazione di conformità CE 168

quanto segue:

Leggere accuratamente le istruzioni per l'uso.

AVVERTENZA! Una lunga esposizione al rumore più comportare lesioni permanenti all'udito. Usare quindi sempre cuffie di protezione omologate.

AVVERTENZA! Evitare assolutamente di modificare la versione originale della macchina perché l'autorizzato del fabbricante. Usare sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare lesions gravi o mortali all'operaatore o a terzi.

AVVERTENZA! Usato in modo errato o inaccurato il soffiafoglie cui èsere un attrezzo pericoloso, in grado di provocare danni gravi e persino letali. è extremamente importante leggere e comprendere il contento di quello manuale delle istruzioni.

La Husqvarna AB proceeds costamente allo sviluppo dei propri prodotti e si riserva quando il diritto di apportare, alla alcun preavviso, modifiche riguardanti fra l'alto la forma e l'aspetto esteriore.

Questa macchina è progettata per la pulizia di prati, vialetti, strade asfaltate e simili.

Alla gentile clientela

Congratulazioni per aver scelto di acquistare un prodotto Husqvarna! Le origini della Husqvarna risalgono al 1689 quando il re Karl XI fece costruire una fabbrica sulle rive del fiume Huskvarnaan per la produzione di moschetti. La posizione sul fiume Huskvarnaan è spiegata dal fatto che il fiume veniva usato per produrre energia, rappresentando così una vera e propria centrale idroelettrica. Durante gli altri 300 anni della sua esistenza, l'azienda Husqvarna ha fabbricato inumerevoli prodotti, dalle stufe a legna fino ai moderni elettrodomestici, dalle macchine da cucire alle bicyclette e alle motociclette. Nel 1956 venne lanciato il primo rasaerba a motore, seguito alla motosega nel 1959 ed è proprio quello il settore di competenza odiero della Husqvarna.

La Husqvarna è oggi uno dei leader mondiali nella produzione di articoli per giardinaggio e silvicultura, con qualità e prestazioni come priorità assoluta. L'idea commerciale si basa sullo sviluppo, la produzione e la commercializzazione di prodotti a motore destinati a giardinaggio e silvicultura edanche al settore edilizio e a quello dell'infallazione di impianti. La Husqvarna vuole inoltre essere all'avanguardia per quanto concerne l'ergonomia, le esigenze dell'operaatore, la sicurezza e il rispetto dell'ambiente, motivi per cui sono state introdotte una series di innovazioni technologiche al fine di migliorare i prodotti da quosti punti di vista.

Siamo convinti che sarete pienamente soddisfatti della qualità e delle prestazioni del nostro prodotto per un lungo tempo a venire. L'acquisto di uno dei nostri prodotti vi garantisce l'accesso alla competenza di personale qualificato per l'assistenza e le riparazioni in caso di necessità. Se non avete acquistato la macchina presso uno dei nostri rivenditori autorizzati, rivolgetevi alla più vicina officina di assistenza.

Ci auguriamo che rimarrete soddisfatti della vostra macchina e speriamo di potervi servire per molto tempo in futuro. Non diminicate che questo manuale delle istruzioni è un documento di valore. Seguendone il contentuto (uso, assistenza, manutenzione ecc.) potrete augmentare notevolmente la durata della vostra macchina eanche il suo valore di usato. Se vendete la macchina, ricordate di conseignare il manuale delle istruzioni al nuovo proprietario.

La ringraziamo per aver scelto un prodotto Husqvarna.

La Husqvarna AB proce costamente allo sviluppo dei propri prodotti e si riserva quindi il diritto di apportare, sanza alcun preavviso, modifiche riguardanti fra l'alto la forma e l'aspetto esteriore.

CHE COSA C'È?

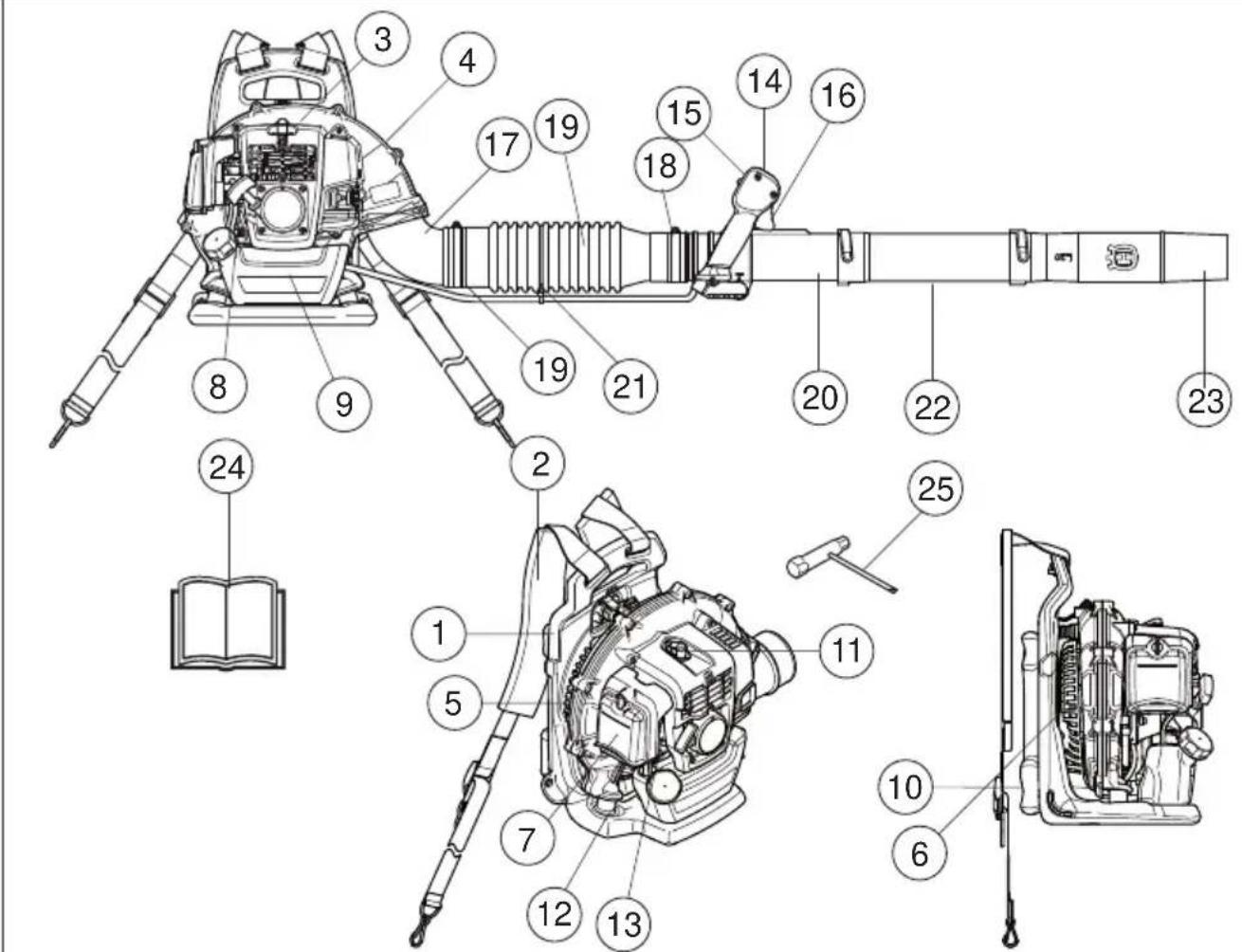

Identificazione delle parti dello spazzafoglie

1 Telaio
2 Imbracatura (La cintura per i bianchi è disponibile solamente sui modelli 350BT)
3 Scocca del motore
4 Involucro esterno ventola
5 Retina della presa dell'aria
6 Ventola
7 Filtrodell'aria
8 Maniglia di avviamento
9 Serbatoio carburante
10 Cuscinotto
11 Candela
12 Sistema di smorzamento delle vibrazioni

13 Comando valvola dell'aria
14 Impugnatura di lavoro/Impugnatura di manovra
15 Contatto di arresto con regolazione dell'accelerazione
16 Comando del gas
17 Gomito
18 Morsetto
19 Tubo flessible
20 Tubo di manovra
21 Morsetto
22 Tubo intermedi
23 Ugello soffiante
24 Istruzioni per l'uso
25 Chiave combinata

Generalità

IMPORTANT!

Questa macchina è progettata per la pulizia di prati, vialetti, strade asfaltate e simili.

Eseguire un'ispezione generale della macchina prima dell'utilizzo, vedere Programma di manutenzione.

Non usare la macchina in condizioni di stanchezza o除去 l'effetto si alcool o medicinali in grado di compensomettere il vostro stato psichico e il controllo dei vostri atti.

Usare sempre abbligamento protettivo. Vedi istruzioni alla voce Abbligamento protettivo.

Non usare mai una macchina che abbia subito modifiche tali da non corrispondere più alle specifiche originali.

Non usare mai una macchina difettosa. Effettuare i controlli di sicurezza e atteneri alle istruzioni di manutenzione e riparazione riportate nel presente manuale. Alcuni interventi devono essere eseguiti da personale specializzato. Vedere le istruzioni alla sezione Manutenzione.

Tutti i carter e le protezioni devono essere montati prima dell'avviamento. Per prevenir il pericolo di scosse elettriche, controllare che cappuccio e cavo della candelasiano integri.

Il conducente della spazzafoglie deve controllare che non vi siano persone od animali in un raggio di 15 metri.
Anche più conducenti che lavorino contemporaneamente
nello stesso luogo devono mantenere tra loro una
distanza di sicurezza non inferiore a 15 metri.

Non permettere che la macchina sia utilizzata da bambini.

Non consentire mai ad altri l'utilizzo della macchina除去 accertarsi che abbiano capito il contentuto del manuale di istruzioni.

Verificare che non vi siano oggetti che possano ostruire la retina della presa d'aria prima di iniziare il lavoro.

Non rimuovere mai la retina della presa d'aria.

In caso di emergenza, liberarsi della macchina avendo la cinghia in corrispondenza della vita e del torace e lasciar cadere la macchina all'indietro.

Verificare con le autorità locali la normativa vigente.

Mantenere tutte le parti del corpo lontane delle superfici calde.

Non toccare mai la candela o il cavo di accensione.
mente il motore è in funzione.

AVVERTENZA! Questa macchina genera un Campo elettromagnetico durante il funzionamento che in determinate circostanze cui interferire con impianti medici attivi o passivi. Per ridurre il rischio di gravi lesionsi personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relative produttore prima di utilizzato la macchina.

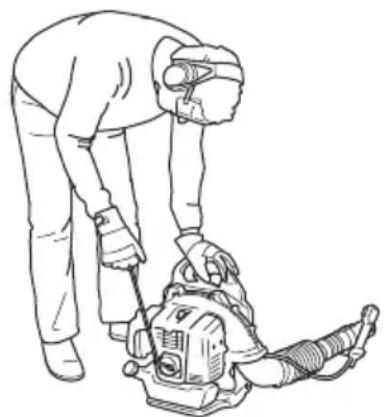

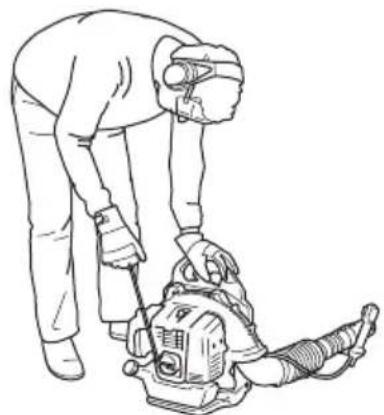

Avviamento

Non accendere mai la macchina in ambienti chiusi. Non dimenticate che i gas di scarico sono velenosi.
- Osservare l'ambiente circostante ed assicurarsi che non vi sia alcun rischio che persono o animali possano entrare a contatto con il soffiafoglie.
- Appoggiare la macchina sul terreno e premere il corpo macchina contro il terreno con la mano sinistra (NB - Non con il piede). Afferrare quindi la manopola di avviamento con la mano destra e tirarla con strappi forti e rapidi.

Carburante

• Utilizzare una tanica carburante con protezione antitraboccamento.
• Effettuare sempre il rifornimento a motore spento. Spagnere il motore e lasciarlo raffreddare alcuni minuti prima del rifornimento.
• Durante il rifornimento e la preparazione della miscela (benzina e olio per motori a due tempi) assicurare la massima ventilazione.
• Evitare agli contatto con il carburante. Il carburante provoca irritazione della pelle e può essere portare a modifiche della pelle.

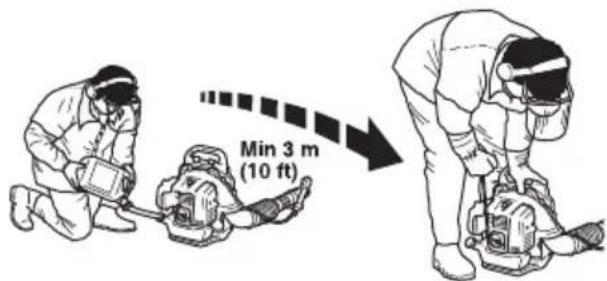

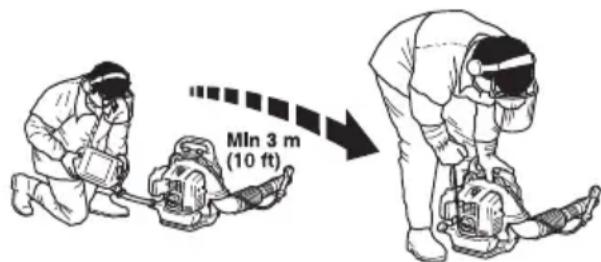

• Prima di avviare la macchina spostarla di almeno 3 metri dal luogo del rifornimento.

Non accendere mai la macchina:

• Se è stato versato del carburante sulla macchina. Eliminare agli traccia di sporco e lasciare evaporare i resti di benzina.
• Se avete versato del carburante su voi stessi o sui vosstri abiti, cancellare abiti. Lavare le parti del corpo che sono venute a lavoro con il carburante. Usare acqua e sapone.
• Se vi sono perdite di carburante nella macchina. Controllare con regolarità la presenza di eventuali perdite dal tappo del serbatoio o dai tubi di alimentazione.

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del carburante devono essere eseguiti in modo che eventuali perdite o vapori non rischino di venire a contatto con scintille o fiamme aperte, generate ad esempio da machine elettriche, motori elettrici, contatti/interruttori o caldaie.
• Per il rimessaggio e il trasporto del carburante usare recipienti adeguati ed omologati per tale scopo.
• In caso di rimessaggio della macchina per un periodo prolongato il serbatoio del carburante va svuotato. Per l'eliminazione dei resti inutilizzati di carburante rivolgersi al più vicino distributore di benzina. Svuotare il serbatoio del carburante e premere il bulbo di adescamento finché non si sia esaurito tutto il carburante.
• Rimuovere la candela e versare un cucchiaio di olio per motore a 2 tempi nel cilindro. Ribaltare il motore alcune volte e quindi montare nuovamente la candela.
• Accertarsi che la macchina sia ben pulita e che sia stata sottoposta a tutte le operazioni di assistenza prima di agli rimessaggio a lungo termine.
• Mettere in sicurezza la macchina durante il trasporto.
• Conservare la macchina in un luogo asciutto, fresco, ben ventilato e privo di polvere. Conservare la macchina fuori alla portata dei bambini.

AVVERTENZA! Il carburante va maneggiato con cautela. Tenere presenti i rischi d'incendio, esplosione e intossicazione in caso di aspirazione.

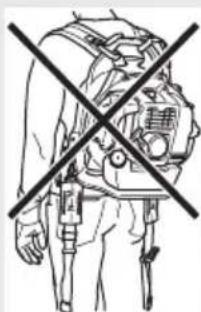

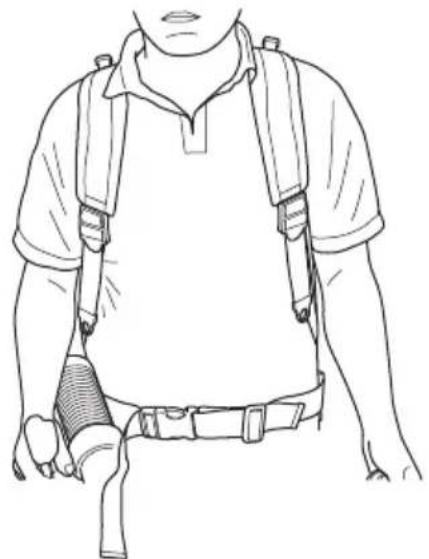

Impostazione dell'imbracatura

AVVERTENZA! Indossare sempre il gruppo cinghe quando si utilizes la macchina. In caso contrario non è garantito un azionamento sicuro, con possibili lesioni all'utente o altri.

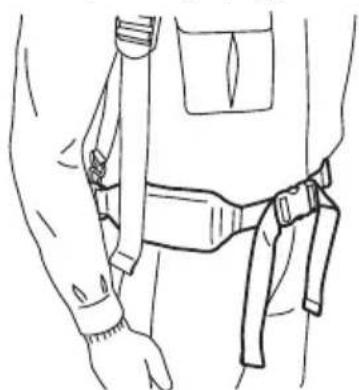

Accertarsi che la cinghia in vita sia chiusa e regolata correttamente.

Se non si utilizza una cinghia in vita, accertarsi di rimuoverla dall'unità e di riporla. Vi è, infatti, rischio che si impiglii facendo ribaltare l'unità.

Una cinghia non chiusa rischia di incastrarsi o di essere risucchiata nella ventola della macchina.

Un gruppo cinghie e una macchina adatti amplificano sensibilmente il lavoro. Regolare il gruppo cinghie nella posizione di lavoro migliorare.

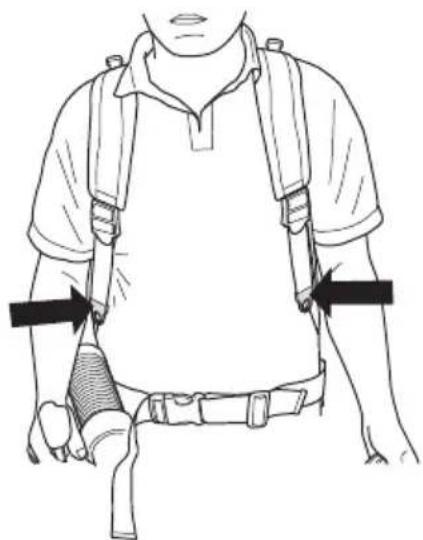

Tendere le cinghie laterali in modo da distribuire la pressione uniformmente sulle spalle.

Sistemare la cinghia sui bianchi e non troppo in basso sull'addome. Tendere la cinghia in modo da sentire che il peso dello spazzafoglie pogi sui bianchi.

NOTE!

II modello 530BT non dispone di cinghia in vita.

Abbiglamento protettivo

AVVERTENZA! Lavorando con la macchina usare sempre abbligamento protettivo omologato. L'uso di abbligamento protettivo non elimina i rischi di lesioni, ma riduce gli effetti del danno in caso di incidente. Consigliatevi con il vosto rivenditore di fiducia per la scelta dell'attrezatura adeguata. Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

AVVERTENZA! Far sempre attenzione a segnali di allarme o chiamate quando usate le cuffie protettive. Togliere sempre le cuffie protettive immediatamente all'arresto del motore.

• Usare i guanti quando è necessario.

• Usare cuffie protettive con effetto insonorizzante, adequato.

• Usare sempre protezione per gli occhi omologata. Con l'uso della visiera è necessarioanche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU. I rami o altri oggetti scagliati possono danneggiare gli occhi.

• Usare stivali robusti antisdrucciolo.

• Indossare sempre pantaloni lunghi e pesanti, stivali, quanti e una maglia a maniche lunghe. Per ridurre il rischio di lesioni dovute ad oggetti scagliati dalle parti rotanti, raccogliere i capelli sopra le spalle e non indossare indumenti slacciati, sciarpe, collane, ecc.
• Usare la mascherina nel caso in cui esista il rischio di polvere.

• Tenere sempre a portata di mano la cassetta di pronto soccorso.

Dispositivi di sicurezza della macchina

In questo capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controllo e la manutenzione necessari per assicurarne una funzione ottimale. Vedi al capitolo Che casa c'è?, per individuire la posizione di questi componenti sulla macchina.

AVVERTENZA! Non usare mai una macchina con dispositivi di sicurezza difettosi.Seguire le istruzioni per il controlo, la manutenzione e il servizio.

Interruttore di arresto

L'interruttore di arresto serve a spegnere il motore.

Rimuovere il cavo di accensione e la candela per eseguire l'ispezione e le attività di manutenzione.

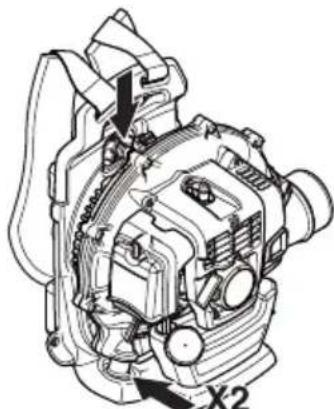

Sistema di smorzamento delle vibrazioni

Ilsystemadi smorzamento delle vibrazioni adottato, elimina la maggior parte delle vibrazioni che si sviluppano durante l'uso della macchina.

AVVERTENZA! L'esposizione eccessiva alle vibrazioni cui causare lesioni neurovascolari a chi soffer di disturbi circolatori. In caso di sintomi riferibili ad un'esposizione eccessiva alle vibrazioni contattare il medico. Tali sintomi possono essere tornare, perdita della sensibilità, "punture", "prurito", dolore, riduzione o perdita della forza, decolorazioni della pelle o modifiche strutturali della sua superficie. Tali sintomi si riscontrano soprattutto nelle mani, nei polsi e alle dita. Il rischio cui aumento con le basse temperature.

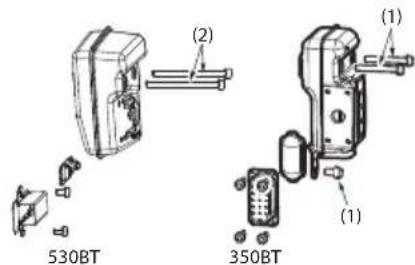

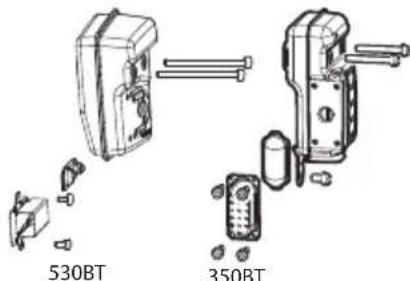

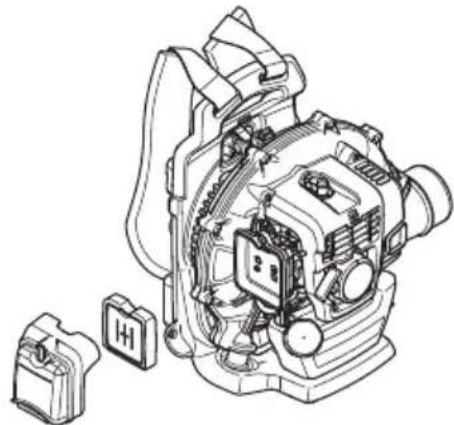

Marmitta

La marmitta è costruita in modo da assicurare il minimo livello di rumorosità e da allotanare i gas di scarico del motore dall'operatore.

In aree dal clima caldo e asciutto cui sussistere un forte pericolo di incendi. Per quello all'interno della marmitta è stata integrata una rete parascintille.

E di estrema importanza seguire le istruzioni relative a controllo, manutenzione e servizio della marmitta. Vedi istruzioni alla voce Controllo, manutenzione e servizio dei dispositivi di sicurezza della macchina.

AVVERTENZA!

Non dimenticate che: I gas di scarico del motore contengono monossido di carbonio in grado di provocare intossicazione. Non azionare e non usare mai la macchina all'interno, o in ambienti con scarsa circolazione dell'aria.

I gas di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi. Non avviare mai la macchina in ambienti chiusi o vicino a materiale infiammabile!

AVVERTENZA! L'interno della marmitta contiene sostane chimiche che potrebbero essere cancerogene. Evitare il dato con queste sostane in caso di marmitta danneggiata.

Controllo, manutenzione e servizio dei dispositivi di sicurezza della macchina

AVVERTENZA! Tutte le riparazioni e l'assistenza della macchina vanno eseguite da personale specializzato. Questo vale soprattutto per i dispositivi di sicurezza. Se la macchina non supera tutti i controllingi sogtoelencati, contattare l'officina autorizzata. L'acquisto di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato la macchina presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

Interruttore di arresto

• Mettere in moto e controllare che il motore si spenga portando l'interruttore in posizione di arresto.

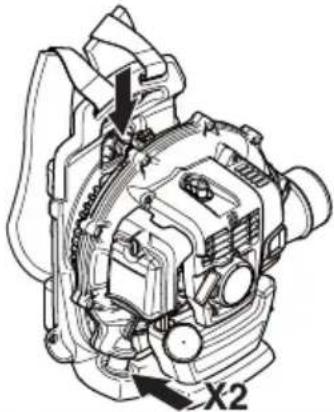

Sistema di smorzamento delle vibrazioni

• Controllare regolarmente se gli elementi di smorzamento presentano crepe o deformazioni. Sostituurli se danneggiati.

• Controllare che gli elementi ammortizzatori siano integri e ben fissati.

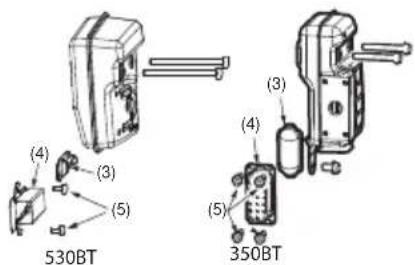

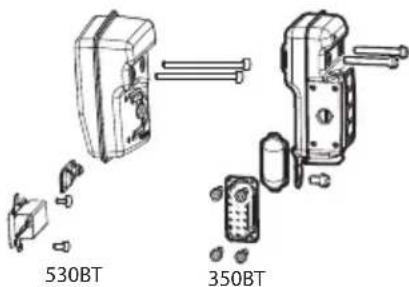

Marmitta

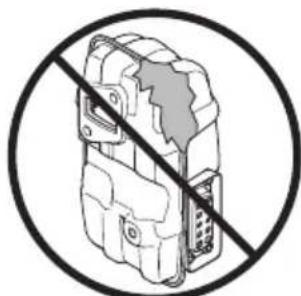

Non usare mai la macchina se la marmitta e in cattive condizioni.

• Controllare con regolarità che la marmitta sia ben fissa nella macchina.

• La marmitta della macchina è dotata di una rete parascintille che deve essere pulita regolarmente. Vedere la sezione Marmitta nel capitolo Manutenzione. Una rete intasata comporta surriscaldamento del motore con seguenti danni allo stesso. Non usare mai la marmitta se la retina parascintille è difettosa.

AVVERTENZA! Non usare mai una macchina con dispositivi di sicurezza guasti. Questi dispositivi vanno controllati e sopposti a manutenzione secondo quanto descririto in quello capitolo. Se la macchina non supera tutti i controlli, contattare un'officina per le necessarie riparazioni.

Filtro dell'aria

Non usare mai il soffiatore per foglie senza filtrato dell'aria o con un elemento del filtrato danneggiato o deformato tale che non vi sia filtraggio: l'aria polverosa cui danneggiare rapidamente e irreparabilmente il motore.

Istruzioni generali di lavoro

IMPORTANTE! In questo capitolo vengono presentate le norme di sicurezza basilari per lavorare con il soffiafoglie. Trovandosi in una situazione di insicurezza riguardo all'uso della macchina rivolgersi ad un esperto. Contattare il proprio rivenditore o l'officina di servizio. Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.

Rispettare l'ambiente circostante evitando di usare la macchina ad orari inadeguati, ad esempio la sera o la mattina presto. Riduce il livello acustico limitando il numero di unità dell'attrezzatura utilizzate contemporaneamente. Leggere e seguire le semplici istruzioni elencate qui di seguito per disturbare il meno possibile l'ambiente che vi circa.

• Usare la minima accelerazione possibile, relativamente alle necessità. Sono rari i casi in cui è necessario usare l'acceleratore al massimo e molte operazioni possono essere eseguite con un'accelerazione di media intensità. Un'accelerazione moderata implica un minor livello di rumore e di polvere e consente inoltre maggiord controlio sul materiale da raccogliere/spostare.
• Usare un rastrello o una scopa per staccare dal suolo il materiale incastrato.
• Tenere la bocchetta del soffiafoglie il più possibile vicina al suolo. Utilizzare l'intera lunghezza del tubo di soffiaggio per tenere il flusso d'aria il più vicino possibile al suolo.
• Ripulire la zona di lavoro dopo l'operazione e accertarsi di non aver spinto parte del materiale in zone di proprietà privata. Gettare i rifiuti in un cassonetto.
• Utilizzare la macchina durante le normali ore di lavoro per evitare inutili rumori. Evitare di utilizzato al mattino presto o a notte inoltrata.

NORMEDI SICUREZZA

AVVERTENZA! Prestare attenzione all'ambiente circostante. Se qualcuno si avvicina alla zona di lavoro, regolare l'acceleratore al minimo sono quando la persona in questione non si è spostata a una distanza di sicurezza. Dirigere il soffiatore lontano da personi, animali, parchi-giochi, finestre aperte, autovetture ecc.

Norme basilari di sicurezza

• Non vi devono essere persone non autorizzate od animali in un raggio di 15 metri dall'area di esercizio della macchina.
• Attendere che il motore si sera raffreddato prima di effettuare il rifornimento.
• Mantenere tutte le parti del corpo lontane dalles superfici calde.
• Se la macchina prende fuoco o in altre situazioni di emergenza, in cui si necessario liberarsi rapidamente della macchina, aprire le cinghie dell'imbracatura e lasciar cadere la macchina all'indietro.

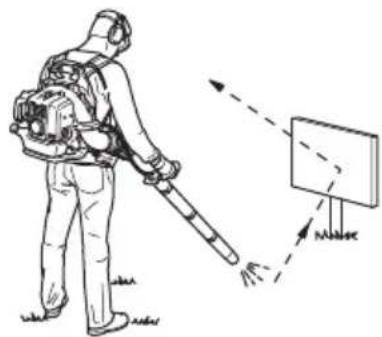

• I flusso d'aria ha un'intensità in grado di spostare gli oggetti ad una tale velocità da far si cheassi possano rimbalzare provocando gravi lesionsagli occhi.

Non rivolgere il getto d'aria verso persona o animali.
- Spengere il motore prima di montare qualsiasi dettaglio.
- Evitare di lavorare in condizioni di tempo sfavorevoli. Ad esempio nebbia, pioggia intensa, vento forte ecc. Lavorare nel maltempo è faticoso e può creare situazioni di pericolò, ad esempio un terreno sdrucciolevole.
- Ridurre al minimo il tempo di sofiatura inumidendo leggermente le aree polverose o utilizzato l'attrezzatura spray.
- Riduce il consumo di acqua grazie all'impiego di soffiatori al posto di tubi dell'acqua per differenti applicazioni intorno al prato e al giardino, come gratici, protezioni, griglie, verande ecc.

• Accertarsi di poter camminare e lavorare in posizione sicura. In caso di spostamenti, controllare che non visiano ostacoli (ceppi, radici, rami, fossati ecc.) Fare particolare attenzione lavorando su terreini in pendenza.

Non pogiare mai la macchina a motore acceso se non la si cui poto tenere bene d'occhio.
- I gas di scarico del motore contengono monossido di carbonio in grado di provocare intossicazione. Non azionare e non usare mai la macchina all'interno, o in ambienti con scarsa circolazione dell'aria.

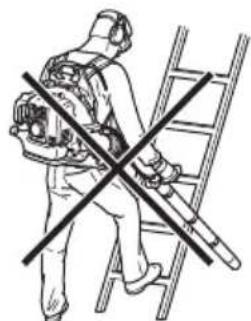

Non utilizzare il soffiatore su scale o ponteggi o da posizioni elevate (ad esempio, tetti). Simili attività possono comportare lesioni gravi.

N.B! Non usare mai la macchina se non siete certi di poter chiedere aiuto in caso d'infortunio.

Tecnica fondamentale lavoro

AVVERTENZA! Attenzioneagli oggetti in movimento. Usare sempre gli occhiali protettivi.Si potrebbevenir colpiti ad un occhio da un sasso, un ramo o altri oggetti sollevatisi dal terreno, con seguenzeanche molto gravi, quali cecità o altre lesions.Mantenere sempre distanti i non addetti ai lavori.Bambini, animali, assistenti eanche eventuali spettatori devono sempre essere tenuti ad una distance di sicurezza di 15 metri. Arrestare immediamente la macchina nel caso qualcuno si avvicini.

AVVERTENZA! Spagnere sempre il motore durante la pulizia.

• Il presente soffiatore è del tipo a zaino e va indossato utilizzato l'apposita tracolla durante l'uso. Grazie all'impugnatura posta sul tubo, è possibile controllinglo e farlo funzionare con la mano destra.
• La velocità del getto d'aria si regola con l'acceleratore. Selezionare la velocità più adatta all'applicazione specifica.

Per non dovere tenere sempre il dito sull'acceleratore除去 si utilizza lo spazzafoglie, è possible regolare l'accelerazione desiderata con il "comando di arresto". Quando il lavoro è completamente ritratto, la macchina funziona a pieno gas.

• Controllare che la presa d'aria non sia intasata da foglie, sporcizia ecc. Una presa d'aria intasata riduce la capacité di soffiaggio della macchina e comporta surriscaldamento del motore con seguenti danni allo stesso. Spagnere il motore e rimuovere gli oggetti in questione.

• Tenere in considerazione la direzione del vento. Evitare di lavorare controvento per alleggerire le operazioni.
• Evitare di spostare masse voluminose con l'uso del soffiafoglie: è un'operazione lunga ed inutilmente rumorosa.
• Mantenere una posizione ben salda ed equilibrata.
• Al termine del lavoro, rimessare la macchina in posizione eretta.

Montaggio di tubo di soffiaggio e impugnatura di lavoro

• Collegare il soffiatore e il tubo di manovra al tubo flessibile. Fissare le due estremita del tubo flessibile.

Utilizzare la minuteria annessa.

1 Tubo flessible
2 Tubo di manovra
3 Morsetto
4 Morsetto

NOTE!

Lubricare leggermente i tubi per facilitare il montaggio.

• Fissare la staffa dell'impugnatura al tubo di manovra e serrare la manopola sulla staffa. Accertarsi di allineare la staffa dell'impugnatura con il lato convesso del tubo di manovra.

• Regolare la posizione e l'angolazione in modo da ottenere una posizione di lavoro comoda, quando serrare.

350BT

• Utilizzare il morsetto per serrare il cavo al tubo flessibile.

• Collegare il tubo dritto e l'estremità del tubo.
  Assemblare i tubi, girandoli in modo che si blocchino.

530BT

• Fissare il cavo al centro del tubo usando la fascetta fornita con il cavo.
• Per prima casa, avvolgere il tubo flessibile con la fascetta. Iniziare dal basso. Quindi condurre la

fascettaattraverso l'apposto foro,come mostrato in figura.Attenzione:se la fascettaviene serrata eccessivamenteepossible danneggiare itubo.

Ugello soffiante

Montare il tubo intermediio e il tubo di soffiaggio. É possibile aggiuungere ulteriori tubi intermedi se sono necessari tubi di soffiaggio più lunghi.

Attrezzatura supplementare

(non inclusa)

Manubrio

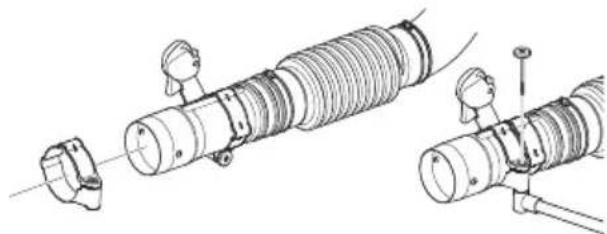

Rimuovere il tubo intermedio. Svitare la manopola del supporto e infrilare il supporto sul tubo di manovra. Montare la manopola e serrarla.

Montare il tubo intermedio.

Bocchetta piatta

• Per una maggiore velocità dell'aria, sostituire la bocchetta tonda con quella piatta.

Carburante

N.B! La macchina è dotata di motore a due tempi che delve sempre funzionare con una miscela di benzina e olio per motori a due tempi. Per assicurare una corretta miscelazione, misurare con cura la quantità d'olio da mescolare alla benzina. Se la quantità di carburante è limitata,anche un piccolo erre nella quantità d'olio influisce notevolmente sulla miscela.

AVVERTENZA! Durante il rifornimento assicurare la massima ventilazione.

Benzina

N.B! Utilizzato sempre una miscela di buona qualità (almeno 90 ottani).

• Il numero di ottani minimo consigliato è 90. Se si fa funzionare il motore con benzina a meno di 90 ottani"This sicchiera in testa. Ciò provoca un aumento della temperature del motore e più causare gravi avarie del motore.
• In caso di uso continuo ad alto regime si raccomanda una benzina ad alto numero di ottani. Usare benzina alla piombo di buona qualità.

É possibile utilizzato una miscela di carburante a base di etanolo E10 (contenente fino al 10% di etanolo). Utilizzando miscele di carburante contenenti il 10% di etanolo, il motore funzionera in condizioni di combustione povera, il che può essere causa di danni al motore.

Olio per motori a due tempi

• Per ottenerasse massime prestazioni e funzionamento usare olio a due tempi HUSQVARNA, concepito appositamente per i nostri motori a due tempi. Miscela 1:50 (2%).
• In assenza diolio HUSQVARNA usare altriolio per miscele per motori a due tempi raffreddati ad aria, di alta qualità. Per la scelta dell'olio consultare il rivenditore. Miscela al 1:33 (3%).
• Non usare mai olio per motori fuoribordo a due tempi raffreddati ad acqua.
• Non usare mai olio per motori a quattro tempi.

Benzina, litri	Olio per motori a due tempi, litri
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Preparazione della miscela

• Prepare la miscela in recipiente pulito e a parte, omologato per la benzina.
• Iniziare con il versare metà della benzina da usare. Aggiungere tutto l'olio. Mescolare agitando. Versare la benzina rimanente.
• Mescolare (agitare) accuratamente prima di procedere al rifornimento.

• Prepare una quantità di miscela necessaria al massimo per un mese.
• In caso di rimessaggio prolongato, vuotare e pulire il serbatoio del carburante.

Rifornimento

AVVERTENZA! I seguito accorgimenti diminuiscono il pericolo di incendio:

Rifornire in un'area ben ventilata. Non rifornire mai la macchina in ambienti chiusi.

Non fumare o portare sorgenti di calore vicino al carburante.

Effettuare sempre riformimento a motore spento.

Spagnere il motore e lasciarlo raffreddare alcuni minuti prima del rifornimento.

Apriere tappodel serbatoio con cautela, per eliminare eventuali sovrappressioni.

Dopo il rifornimento chiudere bene il tazzo.

Se è stato versato del carburante sulla macchina. Eliminare agli traccia di sporco e lasciare evaporare i resti di benzina.

Allontanare sempre la macchina dal luogo e alla fonte di rifornimento prima della messa in moto.

• Prima di avviare la macchina spostarla di almeno 3 metri dal luogo del rifornimento.

• Pulire tout'intorno al tappo del serbatoio. La presenza d'impurità nel serbatoio può causare guasti.
• Agitare il contentitore della miscela prima di versarla nel serbatoio per assicurarsi cheessa sa ben mescolata.
• Controllare il livello del carburante prima di agli utilizzato e lasciare lo spazio sufficiente all'espansione del carburante, in quanto il calore prodotto dal motore e dai raggi solari potrebbe provocare l'espansione e la consequente tracimazione del carburante.

Avviamento e arresto

AVVERTENZA! Allontanare sempre la macchina dal luogo e alla fonte di rifornimento prima della messa in moto. Collocate la macchina su una solida base d'appoggio.

Verificare che nella zona operativa non siano presenti persone non addette ai lavori, che sarebbero esposte al rischio di gravi lesioni. La distance di sicurezza corrisponde a 15 metri.

Prima dell'avviamento la macchina dev'essere completa. Accendenda prima che tutti i carter siano stati montati esiste il rischio di lesioni alle persone.

Motore freddo

Accensione: Spingere l'interruttore di arresto in posizione di avviamento. Aperto di circa un terzo.

530BT

Regime al minimo (3)

350BT

• Aperto di circa un terzo. (2)

Il contatto di arresto non deve essere portato in posizione di piano gas.

Aria: Portare il comando dell'aria in posizione di starter.

Pompa carburante: Premere più volte sulla sicca in gomma della pompa fino a quando la sicca comincía a riempirsi di carburante. Non è necessario che la sicca sia completenessmente piena.

Motore caldo

Usare la stessa procedura di avviamento usata per il motore a freddo, maenza portare il commando dell'aria sulla posizione di starter.

162 - Italian

Avviamento

Premere il corso della macchina contro il terreno con la mano sinistra (NOTA! Non con il piede!). Afferrare la manopola di avviamento, estrarre lentamente la cordicella di avviamento con la mano destra fino a quando si avverte resistenza (i ganci di avviamento entrano in azione) e tirare con movimenti rapidi e decisi. Non avvolgere mai la cordicella di avviamento intorno alla mano.

Ripetere i tentativi di avviamento finché il motore non si avvia. Quando il motore si avvia, disattivare il commando dell'aria.

N.B! Non estrarre completeness la cordicella e non lasciare la maniglia di avviamento con la cordicella estratta. Questo potrebbe danneggiare la macchina.

L'ariaiene rilasciata non appena viene avviato il motore,
anche al minimo. Non lasciare che nessuno si avvicini al
soffiatore o al tubo del soffiatore.

Portare il pomello dell'acceleratore alla posizione desiderata.

Lasciare riscaldare il motore per quale minuto.

1 Pieno acceleratore
2 Aperto di circa un terzo.
3 Regime al minimo
4 Interruttore di arresto

Arresto

Il motore si arresta ponendo l'interruttore di arresto in posizione di arresto.

Generità

Rimuovere il cavo di accensione e la candela per eseguire l'ispezione e le attività di manutenzione. Mantenere tutte le parti del corpo lontane delle superfici calde.

Carburatore

Regolazione del regime minimo

Prima di effettuare agli regolazione, verificate che il filtrò dell'aria sia pulito e che il coperchio del filtrò dell'aria sia alippo giusto.

350BT

L'impostazione di fabbrica relativa al regime minimo è: 2200 rpm.

530BT

L'impostazione di fabbrica relativa al regime minimo è: 3000 rpm.

Utilizzare la vite di regolazione in corrispondenza del bordo superiore del carburatore se è necessario regolare il regime minimo.

Marmitta

La marmitta è dimensionata in modo da diminuire la rumorosità e per allontanare i gas di scarico dall'opereatore. I gas di scarico sono caldi e possono contenere scintille, pericolose in presenza di materiale infiammabile.

La marmitta è dotata di una speciale rete parascintille. La rete parascintille deve essere pulita una volta al mese. Si consiglia di eseguire la pulizia con una spazzola in acciaio.

Procedere come segue per rimuovere la rete parascintille:

Rimuovere il condotto di scarico (4, 5).
Rimuovere il parascintille (3).
- Estrarre la rete parascintille e pulirla con una spazzola in acciaio. Sostituire la rete parascintille se è difettosa.
- Rimuovere i depositi carbonosi nelle luci di ingressore euscita della marmitta e nella luce di scarico del cilindro.

N.B! Non usare mai la macchina se la marmitta non è in buone condizioni.

Controllare periodicamente che la marmitta sia integra e fissata correttamente. Serrare le viti.

350BT 8-12 Nm. (1)
530BT 7-11 Nm. (2)

Verificare che il parascintille e il condotto di scarico siano avvitati in posizione correttamente (5). Serrare a 2 - 3 Nm.

AVVERTENZA! La marmitta è molto calda durante l'uso e per un po' di tempo dopo. Quanto detto valeanche se la macchina funziona al minimo.Pericolo di usioni in caso di contatto.Pericolo di incendio.

Sistema di raffreddamento

La macchina è dotata diSYSTEMA raffreddamento per mantenere al minimo la temperature di esercizio.

Ilsystema 己 costituito da:

Flange di raffreddamento sul cilindro.
- Retina della presa dell'aria

Pulire ilsystemadi raffreddamento con una spazzola unavolta la settimana, più spesso se necessario. Se ilsystemadi raffreddamento è sporco o ostruito provoca ilsurriscaldamento della macchina, con seguenti danniacilindro e pistone. Controllare che gli ugelli non sianobloccati.

Retina della presa dell'aria

Controllare che la presa d'aria non sua intasata sui lati e nella parte inferiore da foglie, sporcizia ecc. Una presa d'aria intasata riduce la capacité di soffiaggio della macchina e comporta surriscaldamento del motore con seguenti danni allo stesso. Spagnere il motore e rimuovere gli oggetti in questione.

AVVERTENZA! Non utilizzato mai il soffiatore nel caso la retina non sia in posizione. Prima dell'uso, verificare che la retina sia nella corretta posizione e che non sia danneggiata.

Candela

Lo stato della candela dipende da:

• Carburatore non tarato.
• Miscela carburante/olio non corretta (quantità eccessiva diolio oppureolio non idoneo).
• Filtro dell'aria ostruito.

Questi fattori causano depositi sull'elettrodo della candela, e seguenti disturbi di funzionamento e di messa in moto.

Pulire la candela esternamente. Smontarla e controllare la distanza fra gli elettrodi. Regolare la distanza portandola a 0,6-0,7 mm o sostituire la candela. Controllare che la candela sia munita di dispositivo di suppressione interferenze radio.

N.B! Usare candele originali o di tipo raccomandato! Altre candele possono danneggiare cilindro e pistone.

Filtro dell'aria

Pulire regolarmente il filtro dell'aria per evitare :

Disturbidi carburazione
- Problemi di messa in moto
- Riduzione della potenza sviluppata
- Inutile usura dei componenti del motore
- Consumi piu elevati.

Controllare il filtro d'aria e pulirlo se necessario

Per evitare ustioni, non toccare superfici calde come marmitta, cilindro ecc.

Pulizia del filtró dell'aria

530BT

• Smontare il coperchio del filtro dell'aria ed estrarre il filtrto. Lavarlo in acqua saponata calda.
• Montare il filtro dell'aria e il coperchio del filtro dell'aria. Non dimenticare di rimettere in sede la griglia dell'aria. Se la griglia non è presente, il filtro dell'aria non avrà la tenuta necessaria e la polvere potrè penetrare nel cilindro.

Il filtering non ritorna mai completeness pulito. Pertanto va sostituito periodicamente con uno nuovo. Un filtering danneggiato va sostituito immediatamente.

Se la macchina viene utilizzata in ambienti polverosi il filtro dell'aria deve essere lubricificato. Vedi istruzioni alla voce Lubrificazione del filtro dell'aria.

350BT

• Smontare il coperchio del filtro dell'aria ed estrarre il filtrlo. Lavarlo in acqua saponata calda. Prima di rimontare il filtrro accertarsi che sua ben asciutto.

Il filtering non ritorna mai completeness pulito. Pertanto va sostituito periodicamente con uno nuovo. Un filtering danneggiato va sostituito immediatamente.

Se la macchina viene utilizzata in ambienti polverosi il filtrlo dell'ariaeveisserelubrificato.Vediistruzioni alla voce Lubrificazione del filtrlo dell'aria.

• Montare il filtrlo dell'aria e il coperchio del filtrlo dell'aria.

Lubrificazione del filtro dell'aria

Utilizzare sempre olio perhetto speciale. L'olio perhetto contiene un solvente che ne facilita la distribuzione uniforme nelhetto. Evitare quando il contatto con la pelle.

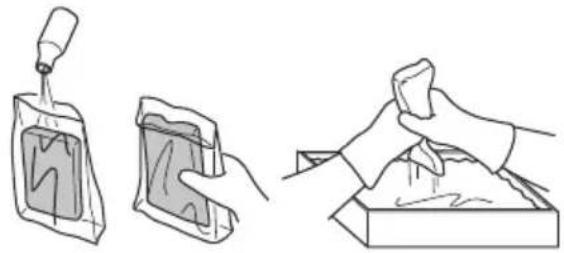

Porre il filtrto in un sacchetto di plastica e versarvi il lubricamente. Cercare di distribuire l'olio manipolando il sacchetto. Avvolgere bene il filtrto dentro il sacchetto stringendolo con le mani e far fuoriuscire l'olio accedente prima di montare il filtrto nella macchina. Non usare mai normaleolio per motore. Questo passaattraverso il filtrro con una certa velocità per poi depositarsi sul fondo.

Tracolla

Se la cinghia da spalla è danneggiata, potrebbe rompersi durante l'uso e la macchina potrebbe cadere, provocando lesioni personali. Attenersi alle seguenti istruzioni per sostituire la cinghia da spalla.

1 Rimuovere il morsetto alla cinghia.
2 Condurre l'estremita della cinghia atraverso il gancio.
3 Rimontare il morsetto sulla cinghia.

AVVERTENZA! Verificare che il perno rotondo spesso del morsetto sua inserto nella cinghia. Se non è inserto correttamente, potrebbe provocare lesioni personali.

MANUTENZIONE

Schema di manutenzione

Seguono alcuni consigli di manutenzione. Se avete bisogno di ulteriori informazioni contattate il servizio di assistenza.

Manutenzione	Manutenzione giornaliera	Manutenzione settimanale	Manutenzione mensile
Pulire le parti esterne della macchina. X
Controllare che l'acceleratore soddisfi i requisiti di sicurezza. X
Controllare che l'interruttore d'arresto funzioni. X
Pulire il filtrò dell'aria. Sostituire se necessario. X
Controllare che dadi e viti siano ben serrati. X
Controllare che non ci siano perdite di carburante nel motore, nel serbatoio o nei flessibili carburante.	X
Controllare che il filtrò del carburante non sua sporco e che il flessibile del carburante non presenti incrinature o altri difetti. Sostituire se necessario.	X
Pulire o sostituire la retina parascintille della marmitta (solo marmitte senza catalizzatore).	X
Verificare che non vi siano oggetti che possano ostruire la retina della presa d'aria.	X
Controllare il dispositivo di avviamento con la relativa cordicella.	X
Controllare l'integrità degli smorzatori di vibrazioni. X
Pulire la candela esternamente. Smontarla e controllare la distance fra gli elettrodi. Regolare la distance portandola a 0,6-0,7 mm o sostituire la candela. Controllare che la candela sia munita di dispositivo di suppressione interferenze radio.		X
Pulire l'impianto di raffreddamento della macchina. X
Pulire il carburatore esternamente e lo spazio attorno adesso. X
Controllare tutti i cavi e i collegamenti. X
Sostituire la candela. Controllare che la candela sia munita di dispositivo di suppressione interferenze radio.			X
Controllare ed eventualmente pulire la retina parascintille della marmitta (solo marmitte con catalizzatore).			X
Pulire il serbatoio carburante. X

CARATTERISTICHE TECNICHE

Caratteristiche tecniche

Caratteristiche tecniche 530BT 350BT

Motore

Cilindrata, cm^3 29,5 50,2

Regime del motore al minimo, giri/min 3000 2200

Potenza max. motore a norma ISO 8893, kW/ giri/min.

Marmitta catalitica No No

Sistema di accensione con regolazione del regime No Si

Sistema di accensione

Candela NGK CMR7H/ NGK CMR7H/ TORCH AC7R TORCH AC7R

Distanza all'elettrodo, mm 0,6-0,7 0,6-0,7

Carburante, lubricazione

Capacità serbatoio carburante, litri 0,85 1,25

Peso

Peso, escluso carburante, kg 6,75 10,2

Emissioni di rumore

(vedereannot.1)

Livello potenza acustica, misurato dB(A) 102 104

Livello potenza acustica, garantito L_WAdB(A) 102 104

Livelli di rumorosità

(vedi nota 2)

Livello di pressione acustica equivalente, all'udito dell'utente, misurato secondo EN15503, dB(A) 91 95

Livelli di vibrazioni

(vedinota3)

Livelli di vibratione equivalenti (a_hy,eq) all'impugnatura, misurati in base alle norme EN15503, in m/s 2,5 2,1

Prestazioni della ventola

Velocità massima dell'aria con bocchetta standard, m/s: 65 80

Flusso d'aria con bocchetta standard, m³/min 10.6 14

Volume dell'aria medio in corrispondenza del coperchio, m³/min 13.1 19,6

Note 1: Emissione di rumore nell'ambiente misurato come potenza acustica (L_WA) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per la macchina è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprendeanche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine dello stesso modello come da Direttiva 2000/14/CE.

Note 2: il valore del livello di pressione sonora equivalente viene calculato con la segunte distribuzione nel tempo: 1/7 al regime minimo e 6/7 al regime di fuga. I dati riportati per il livello di pressione acustica equivalente della macchina hanno una dispersione statistica tipica (deviazione standard) di 1 dB (A).

Note 3: il valore del livello di vibrazioni equivalente viene calcolo con la segunte distribuzione nel tempo: 1/7 al regime minimo e 6/7 al regime di fuga. I dati riportati per il livello di vibrazione equivalente hanno una dispersione statistica tipica (deviazione standard) di 1m / s^2

Dichiarazione di conformità CE (Solo per l'Europa)

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel. [phone], dichiara che gli spazzafoglie Husqvarna 530BT, 350BT avanti numero di serie a partire dall'anno 2016 (la targhetto dei dati nominali indica chiaramente anno e numero di series) sono conformi alle norme previste nella seguente DIRITTIVA DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE.
• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE.
• dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE. Valutazione della conformità eseguita ai sensi dell'Allegato V.

Per informazioni relative alle emissioni di rumore, vedi capitolo Dati tecnici. Sono state applicate le seguenti norme: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

I'SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svezia, ha eseguito il controlo-tipo facoltativo per la Husqvarna AB. I certificati portano i numeroi:

SEC/09/2102 - 530BT, SEC/09/2103 - 350BT

Per Gustafsson, Responsabile ricerca e sviluppo (Rappresente autorizzato per Husqvarna AB e responsabile della documentazione tecnica.)

• Un lavoro a priorità abietto. (2)

Instrucfiuni generale de lucru

Originele instructies Istruzioni originali
