MANUALE UTENTE 325iB HUSQVARNA

IT Manuale dell'operaatore 73-95

SL Navodila za uporabo 96-117

Inhalt

Einleitung. 2

Fehlerbehebung. 21

Sicherheit 4

Trasporto, stoccaggio e smaltimento. 91

Dati tecnici 92

Accessori 94

Dichiarazione di conformità 95

Introduzione

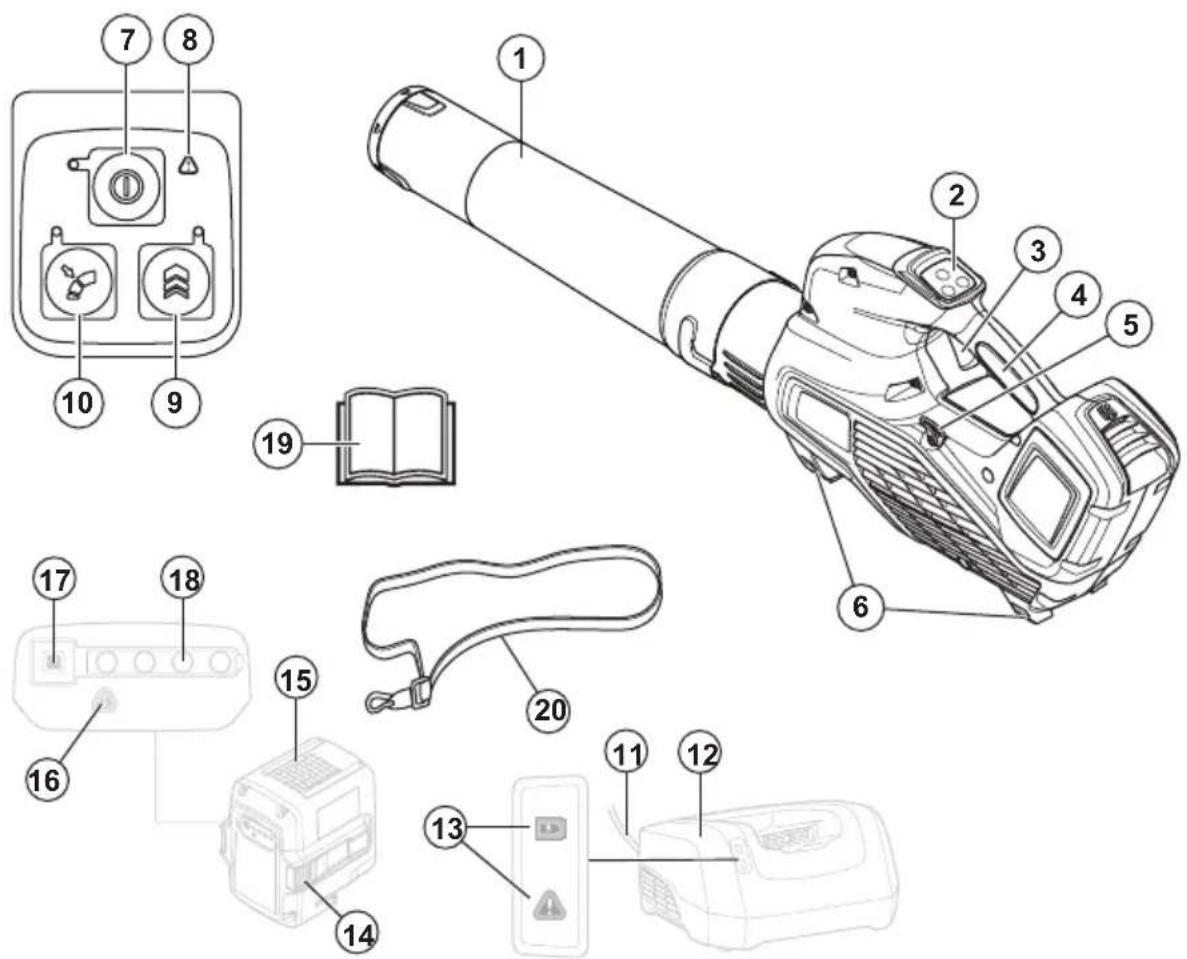

Panorama del prodotto

1. Ugello soffiatore
2. Tastierino

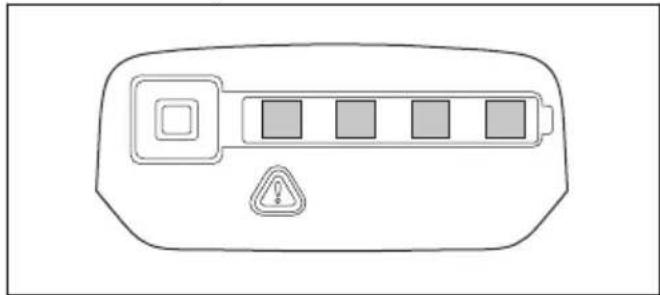

3. Leva commande
4. Impugnatura

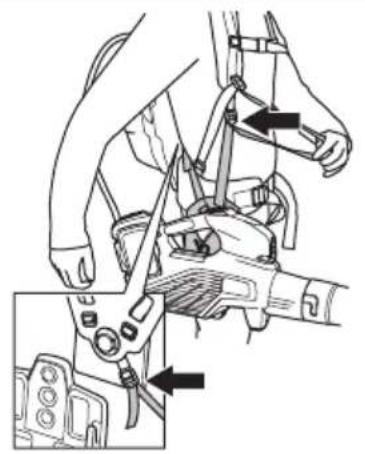

5. Occhiello di supporto per cinghiaggio (525iB Mark II)
6. Supporti

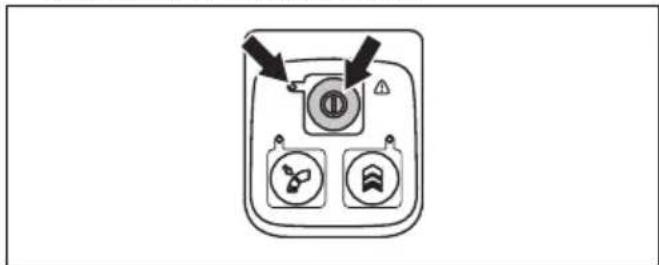

7. Pulsante start/stop

8. Spia (LED di ERRORE)

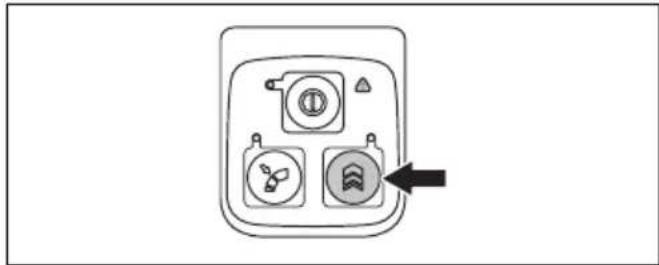

9. Boost: Aumento temporaneo del flusso d'aria

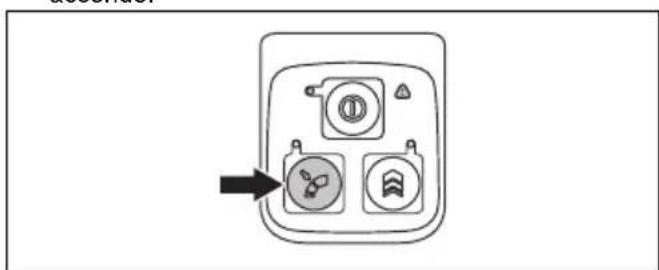

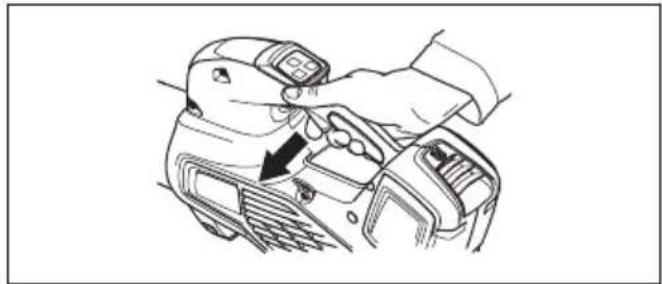

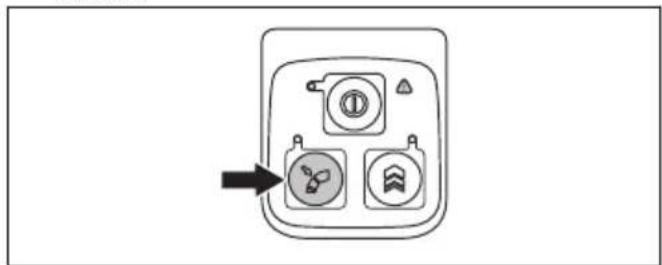

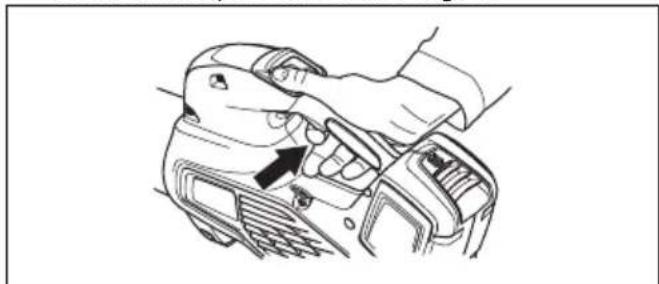

10. Cruise control: Impostare il flusso d'aria ottimale per il lavoro da svolgere
11. Filo

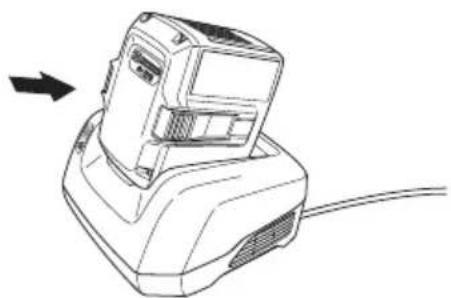

12. Caricabatteria
13. Indicatore di alimentazione e spia
14. Pulsante per il rilascio della batteria

15. Batteria

16. Spia (LED di ERRORE)

17. Pulsante indicatore dello stato della batteria
18. Stato della batteria
19. Manuale dell'operaore
20. Cabaggio (525iB Mark II)

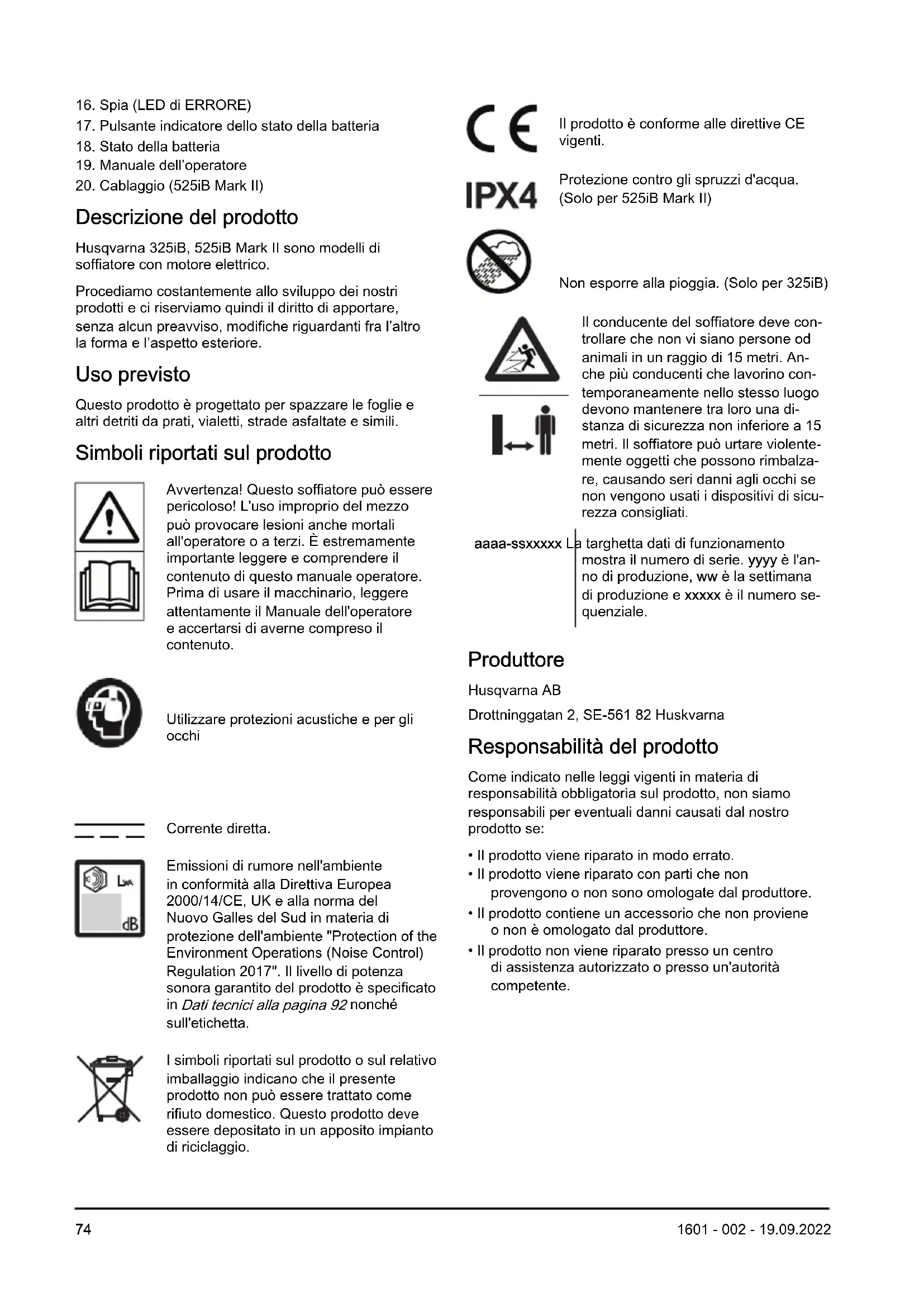

Descrizione del prodotto

Husqvarna 325iB, 525iB Mark II sono modelli di soffiatore con motore elettrico.

Procediamo costamente allo sviluppo dei nostri prodotti e ci riserviamo quando il diritto di apportare, alla alcun preavviso, modifiche riguardanti fra l'altrola forma e l'aspetto esteriore.

Uso previsto

Questo prodotto è progettato per spazzare le foglie e altri detriti da prati, vialetti, strade asfaltate e simili.

Simboli riportati sul prodotto

Avvertenza! Questo soffiatore più essere pericoloso! L'uso improprio del mezzo cui provocare lesionianche mortali all'operatore o a terzi. Et extremamente importante leggere e comprendere il contento di questo manuale operatore. Prima di usare il macchinario, leggere attendamente il Manuale dell'operatore e accertarsi di averne compreso il contentuto.

Utilizzare protezioni acustiche e per gli occhi

Corrente diretta.

Emissioni di rumore nell'ambiente in conformità alla Direttiva Europea 2000/14/CE, UK e alla norma del Nuovo Galles del Sud in materia di protezione dell'ambiente "Protection of the Environment Operations (Noise Control) Regulation 2017". Il livello di potenza sonora garantito del prodotto è specificato in Dati tecnici alla pagina 92 nonché sull'etichetta.

I symboli riportati sul prodotto o sul relativo imballaggio indicano che il presente prodotto non può essere trattato come rifiuto domestico. Questo prodotto deve essere depositato in un apposto impianto di riciclaggio.

Il prodotto è conforme alle direttive CE vigenti.

Protezione contro gli spruzzi d'acqua. (Solo per 525iB Mark II)

Non esporre alla pioggia. (Solo per 325iB)

Il conducente del soffiatore deve controllare che non vi siano persone od animali in un raggio di 15 metri. Anche più conducenti che lavorino contemporaneamente dello stesso luogo devono mantenere tra loro una distanza di sicurezza non inferiore a 15 metri. Il soffiatore cui urtare violentemente oggetti che possono rimbalzaire, causando seri danni agli occhi se non vengono usati i dispositivi di sicurezza consigliati.

aaaa-ssxxxxxx L

a targhetto dati di funzionamento*** mostra il numero di serie. yyyy è l'anno di produzione, ww è la settimana di produzione e xxx è il numero sequenziale.

Produttore

Husqvarna AB

Responsabilità del prodotto

Come individato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto noniene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

mancata osservanza delle avventenze e delle istruzioni cui dare luogo a scosse elettriche, incendi e/o gravi lesioni.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operaore o di passanti nel caso in cui le istruzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Introduzione

AVVERTENZA: Leggere attendamente tutte le avventenze e le istruzioni di sicurezza. La

Avverenze generali di sicurezza dell'attrezzo elettrico

Controlli prima dell'avviamento

• Controllare l'area di lavoro.
  Asportare eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di acciaio, corde ecc. che potrebbero essere scagliati.
• Rimuovere sempre la batteria per evitare che la macchina venga azionata per erre. Scollegare sempre la batteria prima di procedere alla manutenzione della macchina.
• Prima di utilizzato la macchina e dopo anni impatto, controllare eventuali segni di usura o danno e, se necessario, ripararli.
  Utilizzare unicamente ricambi originali.
  L'operaatore deve accertarsi che persono o animali non si avvincinino entro un raggio di 15 metri durante il lavoro. Nel caso in cui più utenti stiano

lavorando nella stessa zona,
la distanza di sicurezza deve
essere almeno 15 metri.

Eseguire un'ispezione generale della macchina prima dell'utilizzo, videe Programma di manutenzione.
La normativa nazionale o locale potrebbe regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore.

Sicurezza personale

• Nell'uso di un attrezzo elettrico, restare allerta,fare attenuatione a cui che si sta facendo e usare il buonsenso. Non usare un attrezzo elettrico quando si è stanchi o fatto l'effetto di droga, alcol o farmaci. Un attimo di disattenzione può causare lesioni personali gravi.
• Tenere lontano persone e animali alla zona di lavoro.
• Questo appearecchio non è destinato all'utilizzo da parte di persona (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e conoscenza, a meno che siano istruite o controllate durante l'utilizzo da una persona responsabile della loro sicurezza. I bambini

devono essere sorvegliati per evitare che giochino con l'apparecchio.

Non consentire mai l'uso e la manutenzione della macchina ai bambini o a personne non qualificate e non lasciare la batteria collegata. Possono esistere leggi locali che stabiliscono l'età minima dell'operaatore.
- Mantenere sempre distanti i non addetti ai lavori. Bambini, animali, assistenti eanche eventuali spettatori devono sempre essere tenuti ad una distance di sicurezza di 15 metri (50 ft). Arrestare immediamente il macchinario nel caso qualcuno si avvicini.
- Conservare l'attrezzatura in un luogo chiuso a chiave e quindi lontano alla portata di bambini e di persone non autorizzate.
- Vestirsi in maniera adeguata. Non indossare abiti troppo ampi o gioielli. Tenere capelli, indumenti e quanti lontani dalle parti in movimento. Lasciati liberi, indumenti, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.

Non usare la macchina in condizioni di stanchezza o sotto l'effetto di alcool o medicinali in grado di compromettere il vostro stato psichico e il controllo dei vosri atti.
- Usare sempre abbigliamento protettivo. Vedere le istruzioni alla sezione "Abbigliamento protettivo personale".
- Rimuovere sempre la batteria prima di passare la macchina a un'altra persona.
- Si prega di notare che l'operaatore è responsabile di eventuali incidenti o pericoli a persono o cose.

Uso e cura dell'attrezzo elettrico

• Non usare mai una macchina che abbia subito modifiche tali da non corrispondere più alle specifiche originali. Non utilizzato mai la macchina vicino a materiali esplosivi o inflammabili.
  Non usare mai una macchina difettosa. Eseguire i controli di sicurezza e atteneri alle istruzioni di manutenzione e riparazione riportate nel presente manuale. Alcuni interventi devono essere eseguita da personale specializzato.

Vedere le istruzioni alla sezione Manutenzione.

• Utilizzare unicamente ricambi originali.

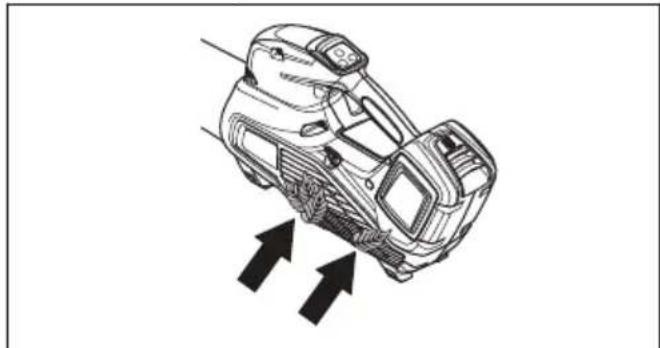

• Assicurarsi sempre che le aperture di ventilazione siano sgombre da detriti.
• Tutti i carter, le protezioni e le impugnature devono essere montati prima di avviare la macchina.
  Utilizzare la macchina solo alla luce solare o in altre condizioni di sufficiente illuminazione.
  Non utilizzato mai la macchina in condizioni meteorologiche sfavorevoli quali nebbia, pioggia, umidità o luoghi umidi, vento forte, freddo intenso, fulmini, ecc. Un tempo extremamente caldo cui possare il surriscaldamento della macchina. Lavorare con il maltempo è faticoso e cui create situazioni di pericolo, ad esempio un terreno sdrucciolevole.
• Se la macchina inizia a vibrare in modo anomalo, arrestarla e rimuovere la batteria.
• Procedure adagio, non correre.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze

prima diutilizzare il prodotto.

• L'uso incauto e non corretto del prodotto più essere fonte di pericoli e causare lesioni gravi o morte all'operaatore o ad altri. Leggere attendamente e comprendere il contentuto di questo manuale operatore.
• Evitare assolutamente di modificare la versione originale del prodottoswana l'autorizzatoe del fabbricante. Non usare mai un prodotto che abbia subito modifiche tali da non corrispondere più alle specifiche originali e utilizzato sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare gravi lesioni personali o mortali all'operaatore o a terzi. La garanzia non copre i danni o inconvenienti causati dall'uso di accessori o pezzi di ricambio non omologati.
• Durante il funzionamento, quello prodotto genera un Campo elettromagnetico. Tale Campo cui interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni personali

gravi o fatali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzato questo prodotto.
Rimuovere la batteria dal prodotto prima di ricaricarla.

Istruzioni di sicurezza per l'utilizzo

AVVERTENZA: leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Se si è incerti riguardo a come procedere, rivolgersi a un esperto. Contattare il proprio rivenditore o l'officina di assistenza. Evitare qualsiasi lavoro per il quale non ci si sente sufficientamente qualificati.
  Nonutilizzare mai il prodotto in condizioni meteorologiche sfavorevoli,per esempio nebbia,pioggia,vento forte, freddo intenso,ecc.
  Non consentire a bambini di utilizzare il prodotto o avvincinarsi aesso. Data l'estrema facilità di avviamento del prodotto, i bambini potrebbero essere in grado di avviarlo se non sorvegliati. Sussiste il rischio di gravi

lesioni personali. Scollegare la batteria quando il prodotto viene lasciato incustodito.

• Controllare che non vi siano persone o animali in un raggio di 15 metri (50 ft) durante il lavoro. Nel caso in cui più utenti stiano lavorando nella stessa zona, la distanza di sicurezza deve essere almeno 15 metri. Altrimenti vi è il rischio di gravi lesionsi personali. Arrestare immediamente l'unità nel caso qualcuno si avvicini. Non girarsi mai con il prodotto in azioneenza prima aver controllato che non ci sia nessuno alle vostre spalle entro la zona di sicurezza.
• Accertarsi di poter camminare e lavorare in sicurezza. In caso di spostamenti, controllare che non vi siano ostacoli (ceppi, radici, rami, fossati ecc.). Fare particolare attenzione quando si lavora su terreni in pendenza.
• Mantenere una posizione stabile ed equilibrata in qualsiasi momento. Operare in sicurezza.
• Far sempre attenzione a segnali di allarme o eventuali grida quando si utilizzato le cuffie protettive. Togliere sempre le cuffie protettive

immediamente all'arresto del prodotto.

• Rispettare l'ambiente circostante evitando di usare il prodotto ad orari inadeguati, ad esempio la sera tardi o la mattina presto. Attenersi alle norme e alle ordinanzi locali vigenti.
• Usare il prodotto con il minimo flusso d'aria possibile. Sono rari i casi in cui è necessario usare il flusso d'aria al massimo e molte operazioni possono essere eseguite con un flusso d'aria di media intensità. Un flusso d'aria più basso implicà un minor livello di rumore e di polvere e consente inoltre maggior controllo sul materiale da raccogliere/spostare.
• Usare un rastrello o una scopa per staccare dal suolo il materiale incastrato.
• Tenere la bocchetta del soffiatore il più possibile vicino al suolo.
• Prestare attenzione all'ambiente circostante. Dirigere il prodotto lontano da persona, animali, parchi-giochi, autovetture ecc.
• Ridurre al minimo il tempo di soffiatura inumidendo leggermente le aree polverose

outilizzando l'attrezzatura spray.

• Tenere in considerazione la direzione del vento. Evitare di lavorare controvento per alleggerire le operazioni.
• Specnere il prodotto e rimuovere la batteria se il prodotto comincía a vibrare in maniera anomala.
• Evitare di spostare masse voluminose con l'uso del soffiatore: è un'operazione lunga ed inutilmente rumorosa.
• Ripulire la zona di lavoro dopo l'operazione Accertarsi di non aver spinto parte del materiale in zone di proprietà privata.
  Non correre con il prodotto.

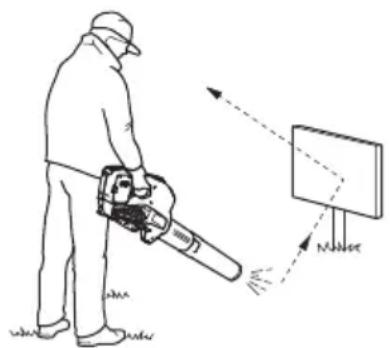

• Il flusso d'aria ha un'intensità in grado di spostare gli oggetti ad una tale velocità da far si cheassi possano rimbalzare provocando gravi lesioniagli occhi.

Non rivolgere il flusso d'aria versuso persone o animali.

• Specnere il motore prima di montare o smontare gli accessori o altri componenti.
• Tenere le parti del corpo lontano delle superfici roventi.
  Non pogiare mai il prodotto a motore acceso se non lo si cui quere bene d'occhio.

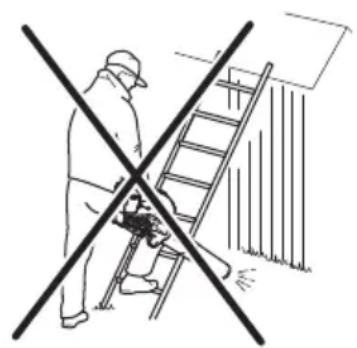

  Nonutilizzareil soffiatore suscale o ponteggi.

Nonutilizzareil prodotto se non si è certi di poter chiedere aiuto in caso d'infortunio.
- Rischio di oggetti volanti. Si potrebbe venir colpiti a un occhio da un sasso, un ramo o altri oggetti sollevatisi dal terreno, con consequenceseanche molto gravi, quali cecità o altre lesioni.
- Impiegare un dispositivo salvavita (RCI) per maggiore sicurezza. In caso di guasto elettrico un dispositivo salvavita protegge la macchina.
- Questo prodotto è rinomato per il suo basso

carico di vibrazioni. La sovraesposizione alle vibrazioni cui causare lesioni neuro-vascolari a chi soffre di disturbi circolatori. In caso di sintomi riferibili a sovraesposizione alle vibrazioni, contattare il medico. Tali sintomi possono essere torpore, perdita della sensibilità, "punture", "prurito", dolore, riduzione o perdita della forza, decolorazione della pelle o modifiche strutturali della sua superficie. Tali sintomi si riscontrano soprattutto alle mani, ai polsi e alle dita.

Nonutilizzareil prodotto perscopi diversi da quelli previsti.
- Non è possibile coprire tutte le situazioni immaginabili che potreste affrontare. Prestare sempreattenzione e usare il buon senso. Evitate tutte le situazioni che ritenete essere superiori alle vostre capacità. Se dopo aver letto le presenti istruzioni avete più dubbi in merito alle procedure operative, rivolgetevi a un esperto prima di continuare.

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.
• Una lunga esposizione al rumore può comportare lesioni permanenti all'udito. In generale, i prodotti alimentati a batteria sono relativamente silenziosi ma la combinazione di livello acustico e uso prolongato può provocare lesioni. raccomanda che gli operatori indossino cuffie protettive quando utilizzato prodotti in modo continuativo per un periodo superiore a un giorno. Gli operai che utilizzato il prodotto in modo regolare e continuativo devono essere sottoposti regolarmente al controllo

dell'udito. Tenere presente che le cuffie protettive limitano la capacité di udire suoni e segnali di avventenza.

• Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessarioanche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.

• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe. Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i

capelli in modo sicuro sopra les spalle.

• Tenere a portata di mano il kit di primo socorro.

• Usare la mascherina nel caso in cui esista il rischio di polvere.

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• In questo capitolo vengono presentati i dispositivi di sicurezza del prodotto, la loro funzione, il controllo e la manutenzione necessari per assicurarse una funzione ottimale. Vedere le istruzioni alla sezione Panorama del prodotto alla pagna 73 per localizzare questi dispositivi sul prodotto.

• La durata del prodotto\ può ridursi e il rischio\ di incidenti aumentoe se\ la manutenzione non viene\ eseguita correttamente e se\ l'assistenza e/o le riparazioni

non vengono effettuate da personale qualificato. Per ulteriori informazioni, contattare il rivenditore con assistenza più vicino.

Non utilizzato mai un prodotto con dispositivi di sicurezza difettosi. I dispositivi di sicurezza di sicurezza del prodotto vanno controllati e sottoposti a manutenzione secondo quanto descritto in questo capitolo. Se il prodotto non supera tutti i controllingi, contattare un'officina per le necessarie riparazioni.
- Tutte le riparazioni e l'assistenza del prodotto vanno eseguite da personale specializzato. Quanto detto vale in particolare per i dispositivi di sicurezza del prodotto. Se il prodotto non supera tutti i controllingi sostoelencati, contattare l'officina autorizzata. L'acquisto di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato il prodotto presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

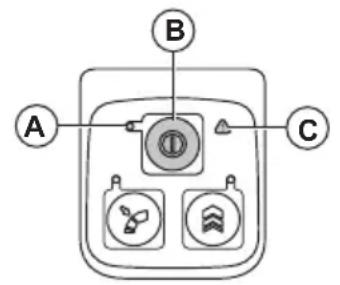

Controllo della tastiera

1. Tenere premuto il pulsante di avvio/arresto (B).

a)Il prodotto è acceso quando il LED (A) si accende.
b) Il prodotto è spento quando il LED (A) si spegne.

1. Vedere Ricerca guasti alla pagina 90 se la spia (C) si accende o lampeggia.

Controllare la leva commande

1. Premere e rilasciare la leva commando per verificare che si muova liberamente.

Sicurezza batterie

AVVERTENZA: leggere le seguenti avventenze

prima diutilizzare il prodotto.

Utilizzare solo la batteria Husqvarna BLi. Vedere Batterie approvate per il prodotto alla pagina 93. La batteria è codificata mediante software.
- Utilizzare le batterie Husqvarna BLi ricaricabili come alimentazione esclusivamente per i prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzato la batteria come fonte di alimentazione per altri dispositivi.
- Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altri tipo di metallo. Ciò può causare un corto circuito della batteria.
- Non utilizzato batterie non ricaricabili.
- Non insere oggetti nelle feritoie di aerazione della batteria.
- Tenere la batteria lontano alla luce del sole, dal calore o da fiamme libere. La batteria può causare bruciature e/o ustioni chimiche.
- Tenere la batteria lontano da pioggia e umidità.

• Tenere la batteria lontano da microonde e alta pressione.
  Non tentare di smontare o rompere la batteria.
• In caso di perdite alla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con granì quantità di acqua e sapone e consultare un medico. In caso di contatto del liquido con gli occhi, non strofinare, ma sciacquare abbondamente con acqua per almeno 15 minuti e chiamare un medico.
  Utilizzare la batteria a temperature comprese tra -10 ^ C (14 F) e 40 C (114 F).
  Non pulire la batteria o il caricabatteria con acqua. Fare riferimento a Per pulire il prodotto, la batteria e il caricabatterie alla pagina 90.
  Nonutilizzareunabattery difettosa odanneggiata.
• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.
• Tenere la batteria fuori alla portata dei bambini.

Sicurezza del caricabatterie

AVVERTENZA: Leggere le avvertenze seguenti prima di utilizzato il prodotto.

• Rischio di scosse elettriche o cortocircuiti se non si osservano le istruzioni di sicurezza.
  Non utilizzato un caricabatterie diverso da quello fornito per il prodotto. Utilizzato i caricabatterie Husqvarna QC solo per ricaricare le batterie di ricambio Husqvarna BLi.
  Non tentare di smontare il caricabatterie.
  Nonutilizzare un caricabatterie difettoso o danneggiato.
  Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.

• Tenere tutti i cavi e le prolonghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavon non si incastri in oggetti come, ad esempio, porte, recinti o simili.

• Non utilizzato il caricabatterie in prossimità di materiali inflammabili o materiali corrosivi. Accertarsi che il caricabatterie non sia coperto. Staccare la spina del caricabatterie in caso di fumo o incendio.

• Caricare la batteria solo in luoghi chiusi, in una posizione con un buon flusso d'aria e lontano alla luce diretta del sole. Non caricare la batteria all'aperto. Non caricare la batteria in condizioni di umidità.
  Utilizzare esclusivamente il caricabatterie a temperature comprese tra 5^ (41^) e 40^ (104^) . Utilizzare il caricabatterie in un ambiente con adeguato flusso d'aria, asciutto e privo di polvere.
  Non inseire oggetti nelle feritoie di raffreddamento del caricabatterie.
  Non collegare i terminali del caricabatterie a oggetti metallici, poiché quello più provocare un cortocircuito del caricabatterie.
  Utilizzare prese di rete omologate che non siano danneggiate. Accertarsi che il cavo del caricabatterie non sua danneggiato. Se si utilizzato cavi di prolunga,

accertarsi che questi non siano danneggiati.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le avvertenze seguenti prima di eseguire la manutenzione del prodotto.

• Rimuovere la batteria prima di eseguire la manutenzione, altri controllingi o montare il prodotto.
• L'operaatore deve eseguire solo gli interventi di manutenzione e assistenza indicati in quello manuale operatore. Rivolgersi al centro di assistenza di competenza per interventi di manutenzione e assistenza più importanti.

• Verificare che tutti i dadi, i bulloni e le viti siano saldi, in modo che il prodotto sia in condizioni operative sicure.

• Sostituire le parti usurate o danneggiate.

• Se non si esegue la manutenzione, si riduce il ciclo di vita del prodotto e aumento il rischio di incidenti.
• É necessaria una formazione specifica per eseguire tutti gli interventi di manutenzione e lavori di riparazione, in particolare per i dispositivi di sicurezza del prodotto. Se non sono approvati tutti i controlli descritti nel presente manuale operatore dopo la manutenzione, rivolgersi al centro di assistenza. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza del prodotto.
• Utilizzare unicamente ricambi originali.

Montaggio

Per montare il tubo sul prodotto

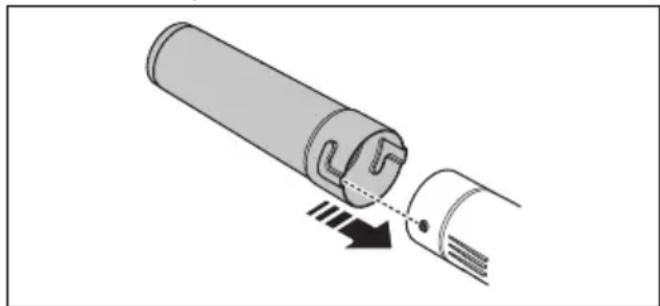

1. Mettere l'uglio del soffiatore sopra l'estremità tubolare del prodotto.

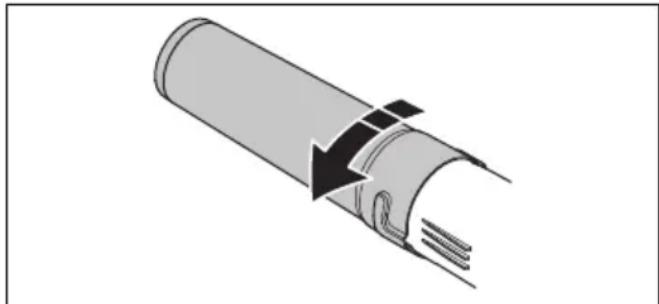

1. Spingere completeness l'ugello del soffiatore e ruotare l'ugello del soffiatore per bloccarlo al prodotto.

Regolazione del cinghiaggio

1. Inserire le cinghie lombari imbottite atraverso le fascette di fissaggio nel cinghiaggio per la batteria a zaino.

1. Regolare il gruppo cinghie per ottenere la posizione di lavoro migliorare.

Utilizzo

Introduzione

AVVERTENZA: Leggere e comprehende il capitolo sulla sicurezza prima di utilizzato la macchina.

Verifica della funzionalità della macchina prima del suo utilizzo

1. Controllare se la presa d'aria è sporca o presenta incrinature. Utilizzare una spazzola e rimuovere l'erba e il fogliame dal prodotto.
2. Assicurarsi che il prodotto funzioni correttamente.
3. Controllare tutti i dadi e le viti e assicurarsi che siano serrati.

Per collegare il caricabatterie

1. Collegare il caricabatterie alla tensione e alla frequenza indicate sulla targhetta dati di funzionamento.
2. Inserite la spina in una presa di corrente con messa a terra. Il LED sul caricabatterie lampeggia verde per una volta.

Note: La batteria non si carica se la sua temperatura è superiore a 50^ / 122^ . Se la temperatura è superiore a 50^ / 122^ , il caricabatterie raffredda la batteria prima del caricamento.

Per caricare la batteria

Note: è necessario caricare la batteria prima di utilizzarla per la prima volta. Una batteria nuova è carica solo al 30%.

1. Verificare che la batteria sia asciutta.
2. Inserire la batteria nel caricabatterie.

1. Accertarsi che la spia di carica verde sul caricabatterie si accenda. Ciò indica che la batteria è collegata correttamente al caricabatterie.

1. Quando tutti i LED sulla batteria sono accesi, la batteria è completamente carica.

1. Per scollegare il caricabatterie alla presa di rete, tirare la spina. Non tirare il cavo.
2. Rimuovere la batteria dal caricabatterie.

Nota: Fare riferimento ai manuali della batteria e del caricabatterie per ulteri informazioni.

Per collegare la batteria al prodotto.

AVVERTENZA: Utilizzato solo le batterie originali Husqvarna contente nel prodotto.

1. Verificare che la batteria sia completamente carica.

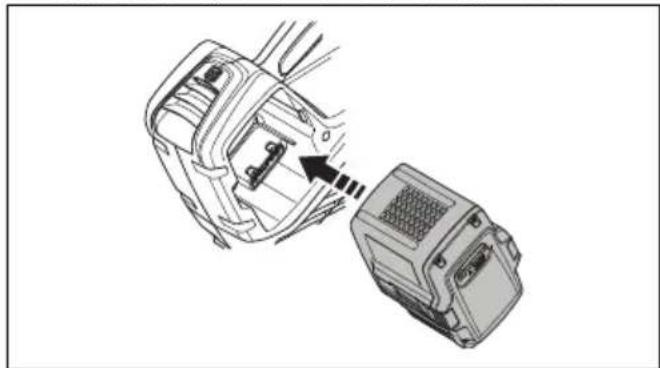

2. Far scorrere la batteria nel supporto della batteria del prodotto. La batteria deve entrare lavoramente, in caso contrario, non è installata correttamente.

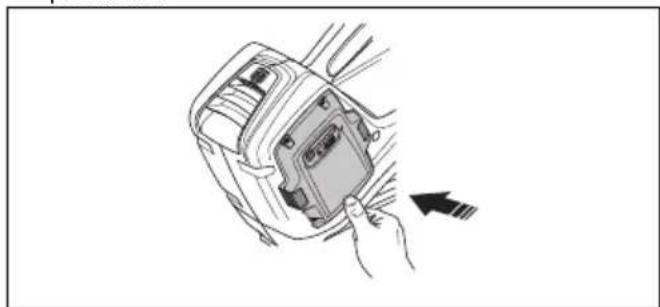

1. Premere sulla parte inferiore della batteria e spingere verso l'interno fino a inserirla nel vano batterie. La batteria si blocca in posizione quando si percepiisce un clic.
2. Assicurarsi che le chiusure scattino correttamente in posizione.

Avviamo dell'unità

1. Premere e tenere premuto il pulsante di avvio fin quando il LED verde si accende.

1. Usare la leva commando per controllare la velocità.

Arresto del prodotto

1. Rilasciare la leva di lavoro.
2. Tenere premuto il pulsante di alimentazione sono all'spennimento della spia LED verde.

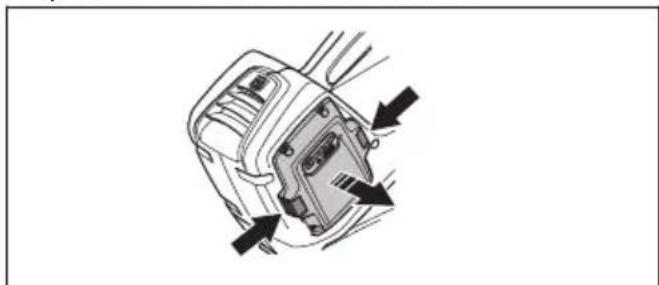

3. Rimuovere la batteria dal prodotto. Premere i due pulsanti di rilascio ed estrarre la batteria.

Per impostare il flusso d'aria ottimale per il lavoro da svolgere

1. Premere la leva dato per scegliere il flusso d'aria ottimale per il lavoro da svolgere.

1. Premere il pulsante di controllo della velocità per impostare il flusso d'aria prescelto, il LED si accende.

1. Continuare il lavoro senza dover premere la leva comando.

1. Premere di nuovo il pulsante di controllo della velocità per disattivare la funzione di controllo della velocità.

Per augmentare temporaneamente il flusso d'aria

1. Avviare il prodotto. Vedere Avviamento dell'unità alla pagina 88

2. Premere e tenere premuto il pulsante di funzione Boost per ottenerile massimo flusso d'aria, il LED si accende.

a) 525iB Mark II Tempo di Boost illimitato.
b) 325iB Ha un tempo limitato della funzione Boost per 30 secondi. Premere e rilasciare nuovamente il pulsante della funzione Boost.

1. Rilasciare il pulsante della funzione Boost per utilizzato il prodotto con flusso d'aria normale.

Manutenzione
Introduzione	Programma di manutenzione
AVVERTENZA: Prima di eseguire qualsiasi lavoro di manutenzione, è necessario leggere e capire il capitolo relativo alla sicurezza.	AVVERTENZA: Rimuovere la batteria prima di eseguire la manutenzione.
	Qui di seguito è disponibile una lista delle operazioni di manutenzione da eseguire sul prodotto.
Manutenzione	Giorna- liera	Una volta a setti- mana	Una volta al mese
Pulire le parti esterne della macchina con un panno pulito e asciutto. Non usare acqua.	X
Mantenere la mani asciutte, pulite e prive di olio e grasso. X
Accertarsi che il pulsante di avvio/arresto funzioni correttamente e che non sia danneggiato	X
Assicurarsi che la leva lavoro funzioni correttamente in termini di sicurezza. X
Controllare che dadi e viti siano ben serrati. X
Verificare che la batteria sia intatta. X
Controllare la carica della batteria. X
Manutenzione	Giorna-liera	Una volta a setti-mana	Una volta al mese
Verificare che i pulsanti di rilascio sulla batteria funzionino e che tengano la batteria bloccata sulla macchina.	X
Verificare che il caricabatterie sia integro e funzionante. X
Assicurarsi che tutti i raccordi, le connessioni e i cavi siano intatti e privi d'impuri-tà.		X
Controllare le connessioni tra la batteria e la macchina e la connessione tra la batteria e il caricabatterie.			X

Controllo della presa d'aria

1. Accertarsi che la presa d'aria non sia ostruita su nessun dato del prodotto.

1. Spagnere il prodotto e rimuovere le foglie o il materiale superfluo se necessario.

ATTENZIONE: Una presa d'aria ostruita riduce la capacité di soffiaggio del prodotto e aumento la temperatura di lavoro del motore. Ciò puòicomportare

un guasto del motore a causa del surriscaldamento.

Controllo della batteria e del caricabatterie

1. Controllare se la batteria presenta danni, ad esempio incrinature.
2. Controllare se il caricabatterie presente danni, ad esempio incrinature.
3. Verificare che il cavo di collegamento del caricabatterie non sia danneggiato e che non presenti crepe.

Per pulire il prodotto, la batteria e il caricabatterie

1. Pulire il prodotto con un panno asciutto dopo l'uso.
2. Pulire la batteria e il caricabatterie con un panno asciutto. Mantenere puliti i binari guida della batteria.
3. Assicurarsi che i morsetti della batteria e il caricabatterie siano puliti prima di posizionare la batteria nel caricabatterie o nel prodotto.

Ricerca guasti

Interfaccia utente

Interfaccia utente Possibili giusti Possibile soluzione
Il LED verde lampeggia La tensione della batteria è Bassa. Caricare la batteria.
Il LED rosso di erre萝 lampeggia Deviazione di temperatura. Lasciar raffreddare il prodotto.
Il prodotto non si avvia	Presenza di sporcizia nei collegamenti della batteria.
	Il prodotto è spento. Accendere la batteria.
Il LED rosso di erre萝 lampeggia Il prodotto richiede manutenzione. Contattare un'officina autorizzata.

Batteria

Display a LED Possibili giusti Possibile	solutuzione
Il LED verde lampeggia. La tensione della batteria è Bassa. Caricare la batteria.
Il LED rosso di erre l'ampeggia La batteria è scarica. Caricare la batteria.
		Deviazione di temperatura. Utilizzato la batteria a temperature comprese tra -10°C (14°F) e 40°C (104°F).
		Sovratensione. Controllare che la tensione di rete corrisponda a quella indicata sull'etti-chetta del prodotto
		Rimuovere la batteria dal caricabatte-rie.
Il LED rosso di erre è acceso. Differenza troppo elevata nella cella (1 V).		Contattare un'officina autorizzata.

Caricabatterie

Problema	Possibili guasti Soluzione possibile
Il LED rosso di erre萝 lampeggia. Devi	azione di temperatura. Utilizzare il carico	abatterie a tempera-ture comprese tra 5 °C (41 °F) e 40 °C (104 °F).
Il LED rosso di erre si accende. Cont	tattare il centro di assistenza.

Trasporto, stoccaggio e smaltimento

Trasporto e rimessaggio

• Le batterieagliioni didlitio indotazione rispettanoirequisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, compreso quello effettuato da terzi e da corrieri.
• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.
• Quando si insertisce la batteria in un contentatore, aplicare del nastro adesivo sui contatti aperti. Inserire la batteria nel contentatore in modo da garantirne la massima aderenza.
• Rimuovere la batteria per la conservazione o il trasporto.

• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.

• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.

• Durante il rimessaggio, conservare la batteria in un luogo dove la temperature è compresa tra 5^ / 41^ e 25^ / 77^ e lontano da luce solare.
• Durante il rimessaggio, conservare il caricabatterie in un luogo dove la temperatura è compresa tra 5 °C/41 °F e 45 °C/113 °F e lontano da luce solare.
• Utilizzare il caricabatterie soltanto quando la temperature circa costante è compresa tra 5 °C/41 °F e 40 °C/104 °F.
• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.
• Conservare il caricabatterie in un luogo chiuso e asciutto.
• Tenere la batteria lontano dal caricabatterie durante il rimessaggio. Non lasciare che i bambini e altre personne non autorizzate tocchino l'attrezzatura.

Mantenere le attrezzature in un luogo che è possibile chiudere.

• Pulire il prodotto ed eseguire una manutenzione completa prima di conservarlo per lunghi periodi.
• Utilizzare la protezione di trasporto sul prodotto per evitare che si danneggi durante il trasporto e il rimessaggio.
• Bloccare il prodotto in modo sicuro durante il trasporto.

Smaltimento della batteria, del caricabatterie e del prodotto

Il simbolo seguente indica che il prodotto non è un rifiuto domestico. Riciclario in una stazione di riciclaggio per apparecchiature elettriche ed elettroniche.

Cio contribuisce ad evitare danni all'ambiente e alle persone.

Per maggiori informazioni contattare le autorità locali, il servizio per rifiuti domestici o il rivenditore.

Note: Il simbolo compare sul prodotto o sull'imballaggio.

Dati tecnici

Dati tecnici

	325iB 525iB Mark II
Motore
Tipo di motore BLDC (senza spazzole)	36V	BLDC (senza spazzole)36V
Peso
Peso alla batteria, kg/lb 2,5/5,5 2,4/5,3
Emissioni di rumore13
Livello di potenza acustica, misurato dB(A) 98 100
Livello acustico, garantito LWA dB(A) 100 101
Livello di protezione dall'acqua
Per tutte le condizioni meteorologiche Si Si
IPX414	No Si
Livelli di rumorosità15
Livello di pressione acustica equivalente rispetto all'udito dell'operatore, misurato in base alle norme ISO 22868, dB(A):	83 85
Livelli di vibrazioni 16
Livelli di vibrazioni delle impugnature, misurati in base alla norma ISO 22867, m/s2	0,7 0,5
Prestazioni della ventola
Flusso d'aria con beccuccio standard in modalità normale, m3/min	11,0 11,6
Velocità massima dell'aria in modalità normale con ugello standard, m/s / mph	47 / 105,1 48 / 107,4

I dati sul rumore e le vibrazioni sono determinati sulla base del regime di potenza massima.

Batterie approve per il prodotto

	325iB 525iB Mark II
Batteria BLi30 BLi300 BLi200	325iB 525iB Mark II
Tipolo loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litio loni di litBio	325iB 525iB Mark II
Capacità batteria, Ah 5,2 9,4	5,2
Tensione nominale, V 36 36	36
Peso, lb/kg 2,9/1,3 2,0 2,9/1,3	3

Caricabatterie approvati per il prodotto

	325iB	525iB Mark II
Caricabatteria QC250 QC330
Tensione di entrata, V 100-240 100-240
Frequenza, Hz 50-60 50-60
Potenza, W	250	330

Accessor

Accessor omologati

Accessori omologati Tipo Cod. art.
Ugello (lunghezza)	Bocchetta piatta (600 mm) 579 79	75-01
	Ugello tondo con anello di metallo (300 mm)	586 10 63-01
	Bocchetta tonda con anello di metallo (400 mm)	586 10 63-02
	Silenziatore ugello (400 mm) 589	81 17-01

Dichiarazione di conformità

Dichiarazione di conformità

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: [phone], dichiara sotto la propria esclusiva responsabilità che il prodotto indicate:

Descrizione Soffiatore	portatile a batteria
Marchio	Husqvarna
Tipo / Modello	325iB, 525iB Mark II
Identificazione Numeri	di seri e a partire da 2022 e successivi

É pienamente conforme alle seguenti norme e dirittive UE:

Regolamento Descrizione

2006/42/CE "sulle machine"

2014/30/EMC "sulla compatibilità elettromagnetica"

2011/65/UE "sulla restrizione dell'uso di sostanze pericolose"

2000/14/CE "sul rumore esterno"

e che sono applicati gli standard e/o le specifiche tecniche seguenti: EN 60335-1:2012 + A11:2014 + A13:2017 + A15:2021, EN 50636-2-100:2014 (IEC 60335-2-100:2002), EN 55014-1:2017 (Emission), EN 55014-2:2021 (Immunity), EN IEC 63000:2018.

The Swedish Machinery Testing Institute, Sweden has verificato la conformità con l'Appendice V della Direttiva del Consiglio 2000/14/CE. Numeri dei certificati: 01/012/017, 01/012/018.

Per informazioni sulle emissioni acustiche,fare riferimento a Dati tecnici alla pagina 92.

Huskvarna, 2022-09-01

Responsabile della documentazione tecnica

VSEBINA

Istruzioni originali

Izirna navodila
