NAVODILA ZA UPORABO 325iB HUSQVARNA

Uvod. 96 Odpravljanje težav. 112

Varnost. 98 Transport skladischenje in odstranitev. 113

Montaža. 109 Tehnični podatki. 114

Delovanje. 109 Dodatna oprema 116

Vzdrzevanje 111 Izjava o skladnosti 117

Uvod

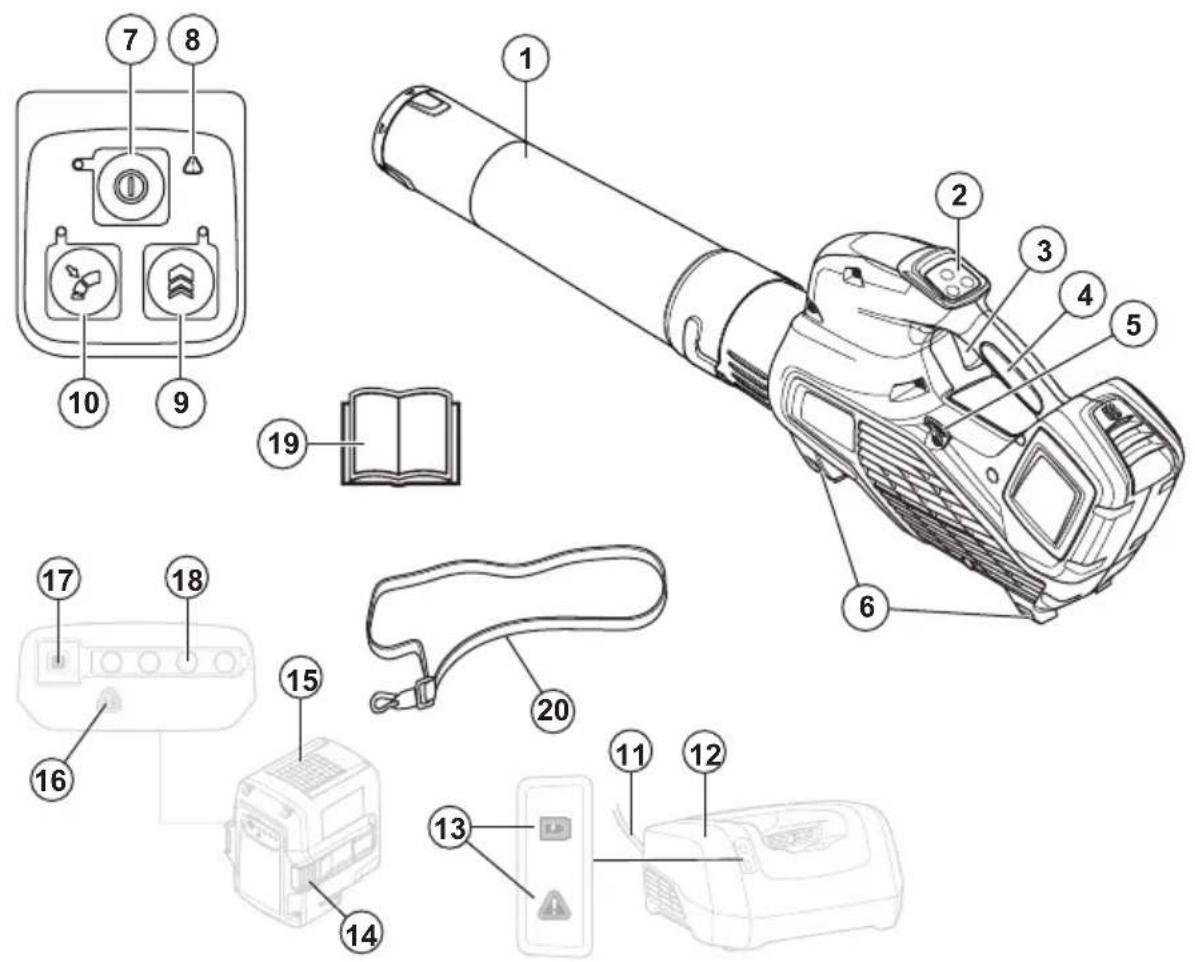

Pregled izdelka

1. Soba pihalnika
2. Tipkovnica
3. Sprozilec plina
4. Ročaj
5. Nosilna ušesa za oprtnik (525iB Mark II)
6. Podpore
7. Gumb za vklop/izklop

8. Opozorilna lucka (dioda LED za napako)

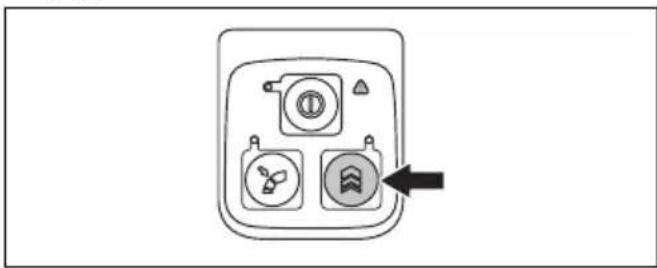

9. Boost: Začasno povečanje pretoka zraka

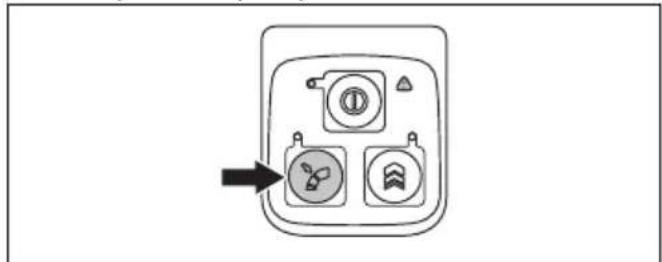

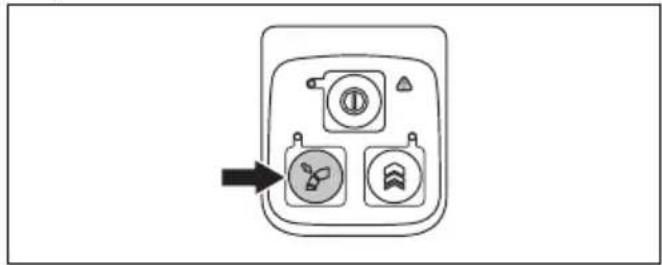

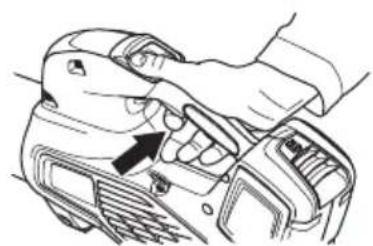

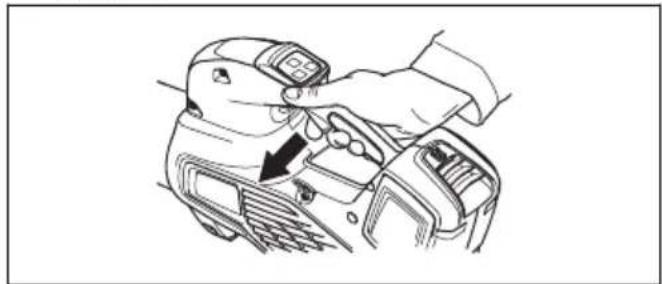

10. Cruise control: Nastavitev optimalega pretoka zraka za delo
11. Kabel
12. Polnilnik baterije
13. Indikator napajanja in opozoril
14. Gumb za sprostitev baterije

15. Baterija

16. Opozorilna lučka (dioda LED za napako)

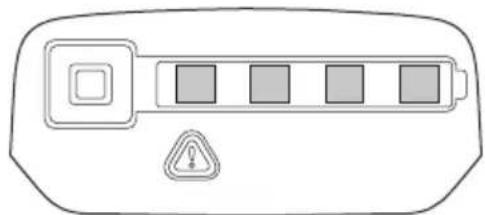

17. Indikatorski gumb stanja baterije
18. Stanje baterije
19. Navodila za uporabo
20. Oprtnik (525iB Mark II)

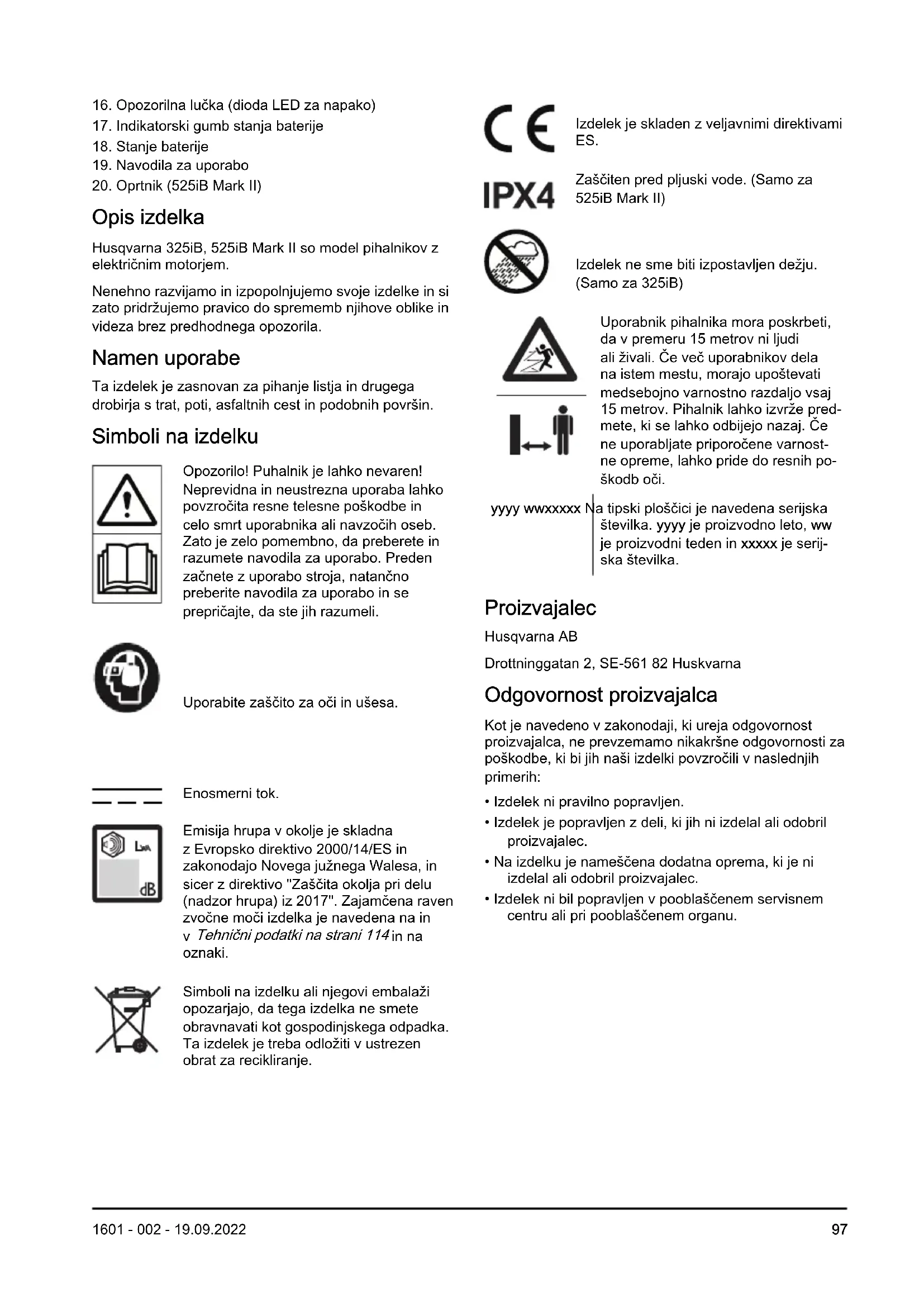

Opis izdelka

Husqvarna 325iB, 525iB Mark II so model pihalnikov z elektrichnim motorjem.

Nenehno razvijamo in izpopolnjujemo svoje izdelke in si zato pridržujemo pravico do spremb njihove oblike in videza brez predhodnega opozorila.

Namen uporabe

Ta izdelek je zasnovan za pihanje listja in drugega drobirja s trat, poti, asfaltnih cest in podobnih povrsin.

Simboli na izdelku

Opozorilo! Puhalnik je lahko nevaren!
Neprevidna in neustrezna uporaba lahko
povzročita resne telesne poskodbe in
celo smrt uporabnika ali navzočih oseb.
Zato je zelo pomembno, da preberete in
razumete navodila za uporabo. Preden
začnete z uporabo stroja, natančno
preberite navodila za uporabo in se
prepričaje, da ste jih razumeli.

Emisija hrupa v okolje je skladna
z Evropsko direktivo 2000/14/ES in
zakonodajo Novega južnega Walesa, in
sicer z direktivo "Zasčita okolja pri delu
(nadzor hrupa) iz 2017". Zajamčena raven
zvočne moči izdelka je navedena na in
v Tehnicni podatki na strani 114 in na
oznaki.

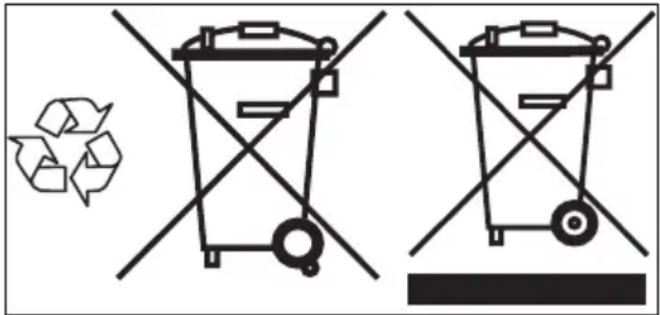

Simboli na izdelku ali njegovi embalazi opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega opadka. Ta izdelek je treba odloziti v ustrezen obrat za recikliranje.

Izdelek je skladen z veljavnimi direktivami ES.

Zasciten pred pljuski vode. (Samo za 525iB Mark II)

Izdelek ne sme biti izpostavljen dežju. (Samo za 325iB)

Uporabnik pihalnika mora poskrbeti, da v premeru 15 metrov ni ljudi ali zivali. Ce vec uporabnikov dela na istem mestu, morajo upoštevat medsebojno varnostno razdaljo vsaj 15 metrov. Pihalnik lahko izvrze predmete, ki se lahko odbijejo nazaj. Ce ne uporabljate priporočene varnosti opreme, lahko pride do resnih poškodb oci.

yyyy wwwxxxxxx

a tipski plošćici je navedena serijaška stevilka. yyy je proizvodno lote, ww je proizvodni teden in xxxx je serijska stevilka.

Proizvajalec

Husqvarna AB

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poskodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisencentru ali pri pooblascenem organu.

Varnost

in navodil lahko povzroci elektrichi udar, požar in/ali težko telesno poškodbo.

OPOZORILO: Se
uporabi, ce obstaja
nevarnost telesne
poškodbe ali smrti
uporabnika ali
opazovalcev ob
neupoštevanju navodil v
tem priročniku.

POZOR: Se uporabi,
Če obstaja nevarnost
poskodbe izdelka, drugih
materialov ali okolice ob
neupoštevanju navodil v
tem priročniku.

Opomba: Se uporabi za podajanje podrobnejsh informacij, potrebnih v dani situaciji.

Uvod

OPOZORILO: Preberite
vsa varnostna
opozorila in navodila.
Neupostevanje opozoril

Splošna varnostna opozorila za elektrčno orodje

Pregled pred vžigom

• Pregleje delovno območje. Odstranite vse trde dele, na primer kamenje, razbito steklo,Žeblje, jekleneŽice, vrvi ipd., ki bi lahko bili nevarni.
• Obvezno odstranite baterijo in takopreprečite, da bi se stroj nepričakovano zagnal. Pred vzdhrževanjem stroja obvezno odklopite baterijo.
  Pred začetakom uporabe in po kakršnem koli trku preglejte napravo in poščite morebitne poškodbe ter jih po potrebi popravite.
• Uporabljajeismo originalne nadomestndele.
• Uporabnik stroja mora poskrbeti, da v premeru 15 metrov od delovnega mesta ni ljudi aliŽivali. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov.

Pred uporabo opravite celovit pregled stroja, glejte urnik vzdhrževanja.
Uporabo lahko urejao državni ali lokalni predpisi. Upoštevajte veljavne predpise.

Osebna varnost

• Med uporabo elektricnega orodja bodite pozorni, pazite na svoja dejanja in ravnajte razumno. Ne uporabljaje elektricnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo obrezovalnikaŽive meje lahko povzroci težko osebno poškodbo.
• Osebe naj se zadržujuje na varni razdalji.
• Ta stroj ni namenjen uporabi s strani osebe (vključno z otroci) z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali osebe z nezadostnimi izkušnjami in znanjem, razenČe jih pri uporabi nadzoruje ali jim o uporabi svetuje oseba, ki je odgovorna za njihovo varnost. Otroci se s strojem ne smejoigrati.
  Stroja in/ali akumulatorja ne smejo uporabljati, vzdrževali ali popravljali otroci ali druge osebe, ki za to

niso usposobljene. Starost uporabnika je morda dolocena z lokalnimi zakoni.

Nepooblašcene osebe naj bodo na varni razdalji. Otroci,Živali, opazovalci in pomočniki morajo ostati zunaj varnostnega območja,ki meri 15 metrov (50 Čevljev).Če se kdo približa,stroj takoj ustavite.
- Napravo shranite v prostoru, ki ga lahko zaklenete, din v dosegu otrok in nepooblaščenih oseb.
- Primerno se oblecite. Ne nosite ohlapnih oblacil in nakita. Z lasmi, oblacili in rokavicami ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.
Stroja ne uporabljajte, ce ste utrujeni, ce ste pod vplivom alkohola ali ce jemljete zdravila, ki lahko vplivajo na vid, presojo ali koordinacao.
- Nosite osebno zašcitno opremo. Gleje navodila v poglavju "Osebna zašcitna oprema".
Pred predajo stroja drugi osebi, obvezno odstranite akumulator.

• Zavedajte se, da ste kot uporabnik odgovorni za morebitno izpostavitev ljudi ali njihove lastnine nesrečam ali nevarnosti.

Uporaba in nega elektricnega orodja

• Nikoli ne uporabljaje stroja, kateregaa prvotne specifikacije so bile na kakrsen koli naacin spremenjene. Strojanikoli ne uporabljaje v blizini eksplozivnih in vnetljivih materialov.
• Ne uporabljajtePokvarjenega stroja.Sledite navodilom za varnostni pregled,vzdrževanje in servis v skladu z napotki v teh navodilih.Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje.Glejte navodila v poglavju Vzdrževanje.
• Uporabljajeismo originalne nadomestndele.
• Prezračevalne odprtine morajo biti obvezno proste.
  Pred začetakom morajo biti namešćeni vsiPokrovi, varovala in ročice.
  Stroj uporablajte le pri dnevni svetlobi ali pri dobri osvetlitvi.
  Stroja ne uporabljaje v slabem vremenu, na primer

v megli ali dežju, na vlažnih
ali mokrih mestih, v močnem
vetru, hudem mrazu, ob
nevarnosti udara strele itd. V
izredno vročem vremenu se
lahko stroj pregreje. Uporaba
v slabem vremenu je naporna
in nevarna, na primer zaradi
spolzkih povrsin.

• Ce začne stroj nenadzorovano vibrirati, ga izklopite in odstranite baterijo.
• Hodite, nikoli ne tecite.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Zaradi napačne ali malomarne uporabe lahko postane stroj nevaren in lahko povzroči resne ali celo smrtne poskodbe uporabnika ali drugih oseb. Ta navodila za uporabo morate prebrati in razumeti.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Nikoli ne uporabljajte izdelka, katerega prvotne specifikacije so bile na kakrsen koli način spremenjene, in vedno

uporabljaje originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzrocijo resne poškodbe ali smrt uporabnika in drugih. Garancija morda ne kriere škode ali odgovornosti, ki je nastala zaradi uporabe neodobrenih dodatkov ali nadomestnih delov.

• Izdelek med delovanjemustvarja elektromagnetnopolje. To polje lahkovnekaterih pogojih motidelovanje aktivnih alipasivnih medicinskih vsadkov. Uporabnikom medicinskihvsadkov svetujemo, da sepred uporabo tega izdelka posvetujujo z zdravnikom ali proizvajalcem medicinskegavsadka, s cimer zmanjsajo nevarnost resnih ali smrtnih poškodb.
  Pred polnjenjem baterijo odstranite iz izdelka.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V primeru dvoma, ali je nadaljnja uporaba še primerna, se posvetujte s

strokovnjakom. Obrnite se na svojega zastopnika ali servisno delavnico. Izogibajte se situacijam, ki se vam zdijo prezahtevne.

• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, pri močnem vetru,HUDEM mrazu itd.

• Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so v njegovi blizini. Ker je zagon izdelka zelo enostaven, ga lahko zaženejo tudi otroci,Če jih ne nadzorujete. To lahko pomeni tveganje resne osebne poškodbe. Zaradi tega odklopite baterijo, ko izdelka ne morete ustrezno nadzorovati.
  V premeru 15 metrov (50 Čevljev) od delovnega mesta ne sme biti ljudi aliŽivali. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov. To lahko pomeni nevarnost resné telesne poškodbe. V primeru približevanja oseb nemudoma izklopite izdelek. Z izdelkom nikoli ne zamahnite, ne da bi pred tem preverili prostor za sabo in se takо prepričali, da v varnostnem območju ni nikogar.

• Prepričajte se, da se lahko varno gibljete in stojite. Če se morate nepričakovano premakniti, preverite okolico za morebitne ovire (korenine, kamenje, veje, jarke, itd.). Pri delu na nagnjenih tleh bodite še posebej previdni.

• Ohranjaje stabilen položaj in Čvrst korak. Rok ne stegujte predaleč.
• Bodite vedno pozorni na svarilne znake in klice, ko nosite zašćito za sluh. Zašćito za sluh odstranite takoj, ko se izdelek izklopi.
• Bodite uvidevni do ljudi v svoji okolici in ne uporabljajte izdelka ob neprimernemČasu, na primer pozno zvečer ali zgodaj zjutraj. Upostevajte lokalne predpise in odloke.

• Izdelek uporabljajte pri najmanjsem moznem pretoku zraka. Zelo redko boste morali uporabiti polni pretok zraka in veliko del lahko opravite s polovičnim pretokom zraka. Manjši pretok zraka pomeni tudi manj hrupa in prahu, hkrati pa omogoca tudi enostavnejši nadzor nad zbranimi/premaknjenimi odpadki.

• Čeželite odstraniti smeti, ki se držijo tal, uporabite grablje ali metlo.

• Držite odprtino pihalnika Čim bliže tlom.

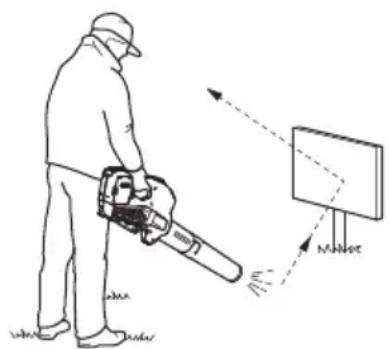

  Opazujte okolico. Usmerite pihalnik stran od ljudi, zivali, igrisc, avtomobilov itd.
  Zmanjsajte cas pihanja tako, da rahlo navlazite prašna območja ali uporabljate opremo za pršenje.
• Pazite na smer vetra. Izdelek obrnite v smer vetra, saj bo delo taklo lazej.
• Ce se začne izdelek neobíčajno tresti, ga izklopite in odstranite baterijo.
• Premikanje velikih kupov s pihalnikom traja dolgoČasa in ustvarja nepotreben hrup.
• Po koncu posjavite za seboj. Pazite, da smeti ne odpihnete na sosedov vrt.
• Ne tekajte z izdelkom.
  Močni zračni tokovi lahko premikajo predmete s takohitrostjo, da se ti lahko odbijejo

in povzročijo hude poškodbe oči.

• Ne usmerjajte zračnega toka proti ljudem aliŽivalim.
  Pred nameschanjem ali odstranjevanjem dodatne opreme ali drugih delov izklopite motor.
  Delov telesa ne približujte vročim površinam.
• Izdelka nikoli ne odlagajte na tla z delujočim motorjem, razenČe ga imate neprekinjeno pod strogim nadzorom.

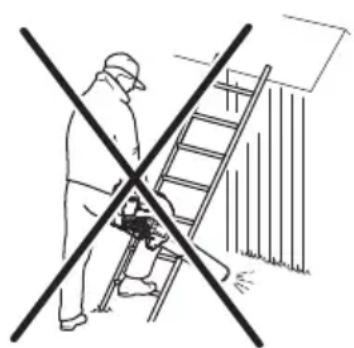

• Pihalnika ne smete uporabljati na lestvi ali gradbenem odru.

• Nikoli ne uporabljaje izdelka,Če v primeru nesreče nemorete priklicati pomovi.

• Pozor pred izmetom predmetov. Kamenje, opadke ipd. lahko stroj vrže v oči, to pa lahko povzroči slepoto ali resne poškodbe.

• Za večjo varnost uporabljajte napravo na diferencni tok (RCI). Naprava na diferencni tok se namesti za zašcitou uporabnikov v primeru elektricne okvare.
• Izdelek je poznan pos vojih nizkih vibracijskih obretenitvah. Pri ljudeh, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroci poškodbe ožilja aliŽivčevja. Če opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, šćemenje, zbadanje, bolečino, zmanjsano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih.
• Izdelek uporabljaje samo v skladu z namenom uporabe.
  Vseh moznih situacij ni mogoce predvideti. Pri delus strojem bodite vednoprvidni in prisebni. Izogibajtesituacijam, ki se vamzdijo prezahtevne. Ce po

branju teh navodil ševedno niste prepričani o delovnih postopkih, se prednadaljevanjem posvetujte s strokovnjakom.

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljaje odobreno osebno zašcitno opremo. Osebna zašcitna oprema ne more popolnama preprečiti poškodb, vendar v primeru nasreće omili posledice. Prodajalec raj vampomaga izbrati ustrezno opremo.
  Dolgotrajna izpostavljenost hrupu lahko povzroci okvare sluha. Baterijski izdelki so na splošno razmeroma tihi, okvaro lahko povzroci kombinacija ravni hrupa in dolgotrajne rabe. priporoča uporabo zašcite za sluh pri daljiši stalni uporabi izdelkov. Pogosti in redni uporabniki bi morali imeti redne pregledesluha. Upoštevajte, da zašcite

za sluh omejujejo slišnost
zvokov in opozorilnih signalov.

• Uporabljaje odobreno zašcit oči. Tudi Če uporabljate vizir, morate vedno uporabljati tudi homologirana zašcitna očala. Homologirana zašcitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

• Uporablajte oblačila iz trpežnih materialov. Vedno uporablajte trpežne dolge hlacé in dolge rokave. Ne uporablajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlac in sandalov in ne hodite bosi. Lase si varno spnite nad rameni.

• Paket prve pomoči hranite na dosegu roke.

• Če obstaja nevarnost prašenja, je treba uporabljati dihalno masko.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V tem poglavju so opisane varnostne funkcjje izdelka, njihov namen ter kako je stroj treba pregledovati in vzdhrževati, da bo deloval pravilno. Za mesta delov na izdelku si oglejte navodila v poglavju Pregled izdelka na strani 96.
- Življenjska doba izdelka se lahko zaradi nepravilnega vzdrdževanja oziroma zaradi nestrokovnih popravil ali servisiranja skrajša, poveča pa se tudi nevarnost nasreč. Če potrebujete več informacij, se obrnite na najblžjega pooblašćenega servisnegatrgovca.

• Nikoli ne uporabljajte izdelkasa poskodovanimi varnostnimi deli. Varnostno opremo stroja je treba pregledovati in vzdhrževati v skladu z navodili, ki so podana v tem poglavju. Če izdelek ob pregledu ne izpolnjuje vseh opisanih pogojev, se nemudoma obrnite na pooblasčenegaserviserja za popravilo.
• Za vsa servisna dela in popravila na izdelku je treba opraviti posebno usposabljanje. To še posebej velja za varnostno opre mo izdelka. Če pri spodaj opisanem pregledu ugotovite, da kateri koli del izdelka ne deluje tako, kot je opisano spodaj, se nemudoma obrnite na pooblašćeno servisno delavnico. Pri nakupu vseh naših izdelkov vam jamčimo dostop do strokovnih popravil in servisa. Če izdelka niste kupili v kateri od naših pooblašćenih servisnih prodajaln, prodajalca vprašajte o najblžji pooblašćeni servisi delavnici.

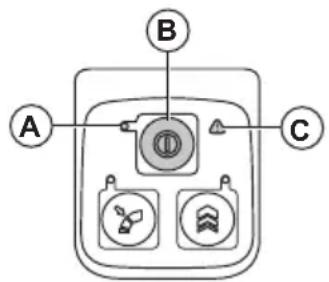

Preverjanje tipkovnice

1. Pritisnite in pridržite gumb za vklop/izklop (B).

a)lzdelek je vklopljen, kosveti indicator LED (A).
b)lzdelek je izklopljen, ko indicator LED (A) ne sveti.

1. Če sveti ali utripa opozorilni indicator (C), glejte Odpravljanje težav na strani 112.

Preverjanje delovanja vklopnega sprožilnika

1. Pritisnite in sprostite vklopi sprožilnik, da preverite, ali se prosto premika.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite

navodila v povezavi z opozorili v nadaljevanju.

• Uporabljaje samo Husqvarna BLi baterijo. Glejte Odobrene baterije za izdelek na strani 115. Baterija je šifrirana s programsko opremo.
  Baterijo Husqvarna BLi, ki jo je mogoce polniti, uporabljaje kot vir napajanja samo za ustrezne izdelke Husqvarna. Za preprečevanje poskodb baterije ne uporabljaje za napajanje drugih naprav.
• Nevarnost elektricnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroci kratek stik baterije.
• Ne uporabljajte baterij za enkratno uporabo.
  V zračne reže baterije ne vstavlajte predmetov.
  Baterije ne izpostavljajte naposredni soncni svetlobi, vrocinii ali odprtemu ognju. Baterija lahko povzroci opekline in/ali kemične opekline.
• Baterije ne izpostavljate dežju in VLCagi.
  Baterije ne izpostavljajte mikrovalovom in visokemu tlaku.

Baterije ne poskusajterazstaviti ali odpreti.
- Če baterija pušča, pazite, datekovičina ne pride v stik stelesom ali očmi. Če ste setekovičine dotaknili, območje očistite z obilo vode in mila in pošćite zdravniško pomoc. Če pride tekovičina v oci, nedrignite oci, temvecjih spirajte z vodo vsaj 15 minut in pošćite zdravniško pomoc.
Baterijo uporabljajte v okolju s temperaturami med -10 ^ C (14 F) in 40 ^ C (114 F).
Baterije ali polnilnika nikoli ne cristite z vodo. Glejte Cišcenje izdelka, baterije in polnilnika baterije na strani 112.
- Ne uporabljaje poškodovanih aliPokvarjenih baterije.
Baterije med skladisčenjem ne smejo priti v stik s kovinskimi predmeti, na primer Žeblji, vijaki ali nakitom.
- Baterijo hranite zunaj dosega otrok.

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Nevarnost elektricnega udara ali kratkega stika, ce ne upostevate varnostnih navodil.
• Ne uporabljaje polnilnikov, ki niso bili priloženi izdelku. Za polnjenje nadomestnih baterij Husqvarna BLi uporabljaje samo polnilnike Husqvarna QC.
• Polnilnika baterije ne poskušajte razstaviti.
  Ne uporabljajte poskodovanega aliPokvarjenega polnilnika baterije.
• Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tak, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.
• Pazite, da kabli in kabelski podaljski ne pridejo v stik z vodo, oljem in ostrimi robovi. Kabel ne sme biti zataknjen med stavbno pohistvo, na primer vrata ali za ochaje, ali podobne predmete.

• Polnilnika baterije ne uporabljaje v blizini gorljivih materialov ali materialov, ki povzroćaje korozijo. Pazite, da polnilnik baterije niPokrit. V primeru dima ali požara izvlecite vtic polnilnika baterije.

• Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem in zašćito pred neposrednim soncem. Baterije ne polnite na prostem. Baterijske enote ne polnite v stiku z vodo ali vlago.

• Polnilnik baterije uporabljaje samo v okolju s temperaturami med 5^ C (41°F) in 40°C (104°F). Polnilnik uporabljaje v dobro prezračenem, suhem in brezprašnem okolju.
  V hladilne reže polnilnika baterije ne vstavljaje predmetov.
• Poli polnilnika baterije se ne smejo dotikati kovinskih predmetov, ker lahko to povzroci kratki stik.
• Uporabljajte nepoškodovane in odobrene omrežne vtičnice. Prepričajte se, da kabel polnilnika baterije ni poškodovan. V primeru uporabe podaljškov se prepričajte, da ti niso poškodovani.

Varnostna navodila za vzdhrževanje

OPOZORILO: Pred
vzdrževanjem izdelka

preberite naslednja opozorilna navodila.

Pred vzdhrzevanjem, drugimi pregledi ali sestavljanjem izdelka odstranite baterijo.
- Uporabnik sme sam izvajati letista vzdhrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Za obsežnejsa vzdhrževalna in servisna dela se obrnite na servisnegazastopnika.
- Matice, vijaki in drugi pritrdilni elementi naj bodo tesno priviti, s Čimer zagotovite varne delovne pogoje.
- Obrabljene in poškodovane dele zamenjajte.
- Če ne vzdřujete izdelka, skrajšate njegovo Življenjsko dobo in povečate nevarnost nasreč.
- Za servisiranje in popravila izdelka, zlasti za varnostne naprave na izdelku, je potrebno posebno usposabljanje. Če po vzdřevanju niso vsa preverjanja uspešno opravljena, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.

• Uporablajteismo originalne nadomestndele.

Montaža

Namestitev cevi na izdelek

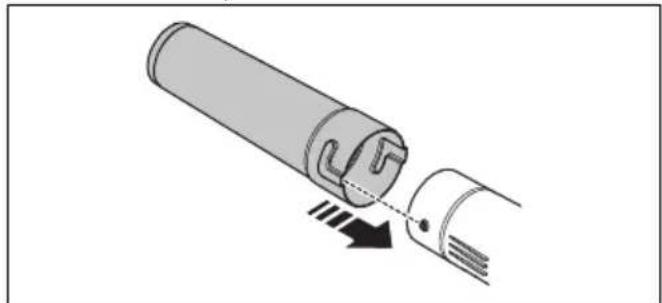

1. Namestite šobo pihalnika na cevasti konec izdelka.

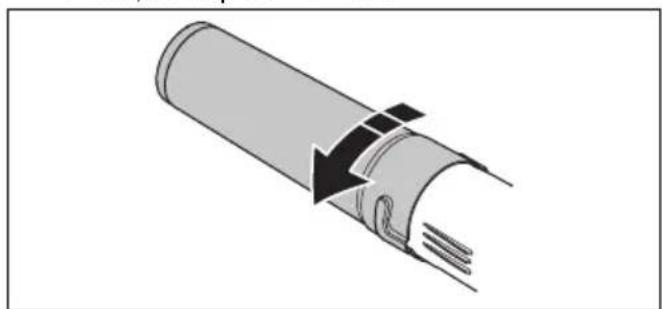

1. Sobo pihalnika potisnite do konca navznoter in jo zavrtite, da se pritrdi na izdelek.

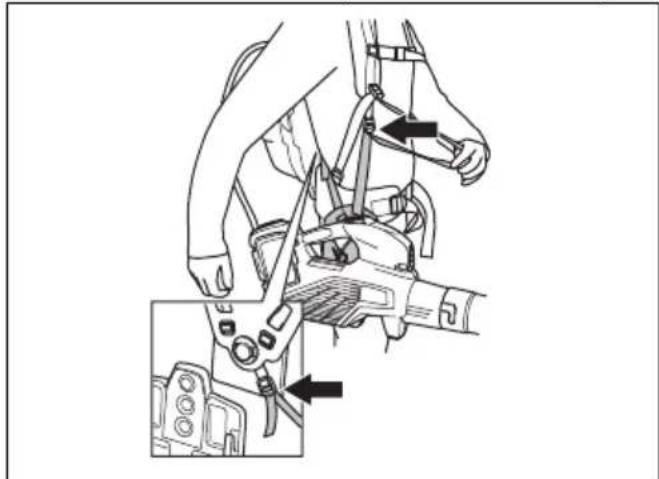

Nastavitev oprtnika

1. Pas vystavite skozi držala optrnika nahrbtne baterije.

1. Oprtnik prerilagodite za njaboljsi poLOJaz za delo.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Preverjanje delovanja pred uporabo izdelka

1. Preverite, ali je odprtina za vhod zraka umazana ali razpokana. S krtaco odstranite travo in listje izdelka.
2. Poskrbite, da izdelek deluje pravilno.
3. Preverite vse matrice in vijake ter poskrbite, da so priviti.

Priklop polnilnika baterije

1. Polnilnik baterije priklopite na napetost in frekvenco, ki sta navedeni na tipski plošćici.
2. Vtaknite vtic v ozemljeno vticnico. Indikator LED na polnilniku baterije enkrat utripne zeleno.

Opomba: Ce temperatura baterije presega 50^ / 122^ se baterija ne polni. Ce je temperatura visja od 50^ / 122^ polnilnik baterije ohladi baterijo.

Polnjenje baterije

Opomba: Baterijo pred prvo uporabo napolnite. Nova baterija je napolnjenaismo 30-odstotno.

1. Prepričajte se, da je baterija suha.

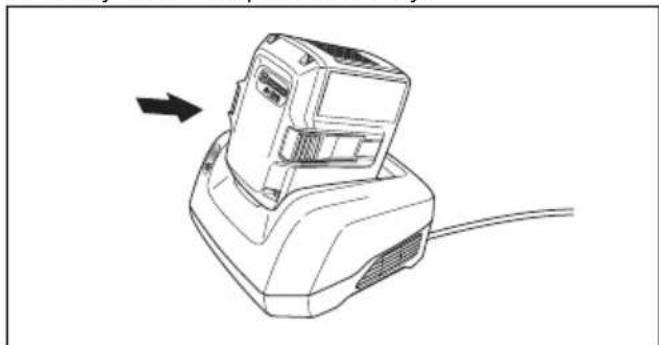

2. Baterijo vstavite v polnilnik baterije.

1. Na polnilniku baterije mora zasvetiti zeleni indicator polnjenja. To pomeni, da je baterija pravilno povezana s polnilnikom baterije.

1. Ko svetijo vsi indicatorji LED na bateriji, je baterija popolnama napoljena.

1. Odklopite polnilnik baterije iz stenske vtičnice tako, da izvlećete vtič. Ne vlecite kabla.
2. Odstranite baterijo iz polnilnika.

Opomba: Ce zeilite vec informacij, glejte prirocnika za baterijo in polnilnik baterije.

Vstavitev baterije v izdelek

OPOZORILO: V izdelku uporabljajte samo originalne baterije Husqvarna.

1. Baterija mora biti popolnama napoljena.

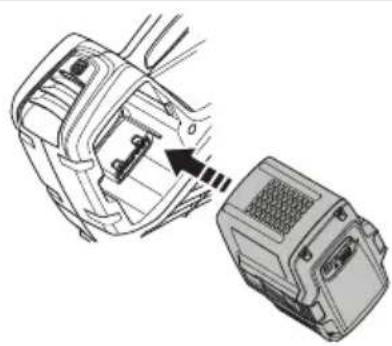

2. Potisnite baterijo v drzalo baterije v izdelku. Pri potiskanju baterije v izdelek ne smete chutiti upora. V nasprotnem primeru jo nepravilno vstavljate.

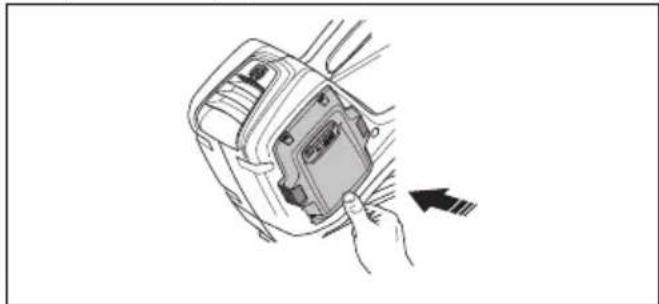

1. Pritisnite na spodnji del baterije in baterijo potisnite do konca v izdelek. Baterija se pravilno zaskovi, ko slišite klik.

2. Zapahi se morajo pravilno zaskočiti.

Zagon izdelka

1. Pritisnite in pridržite gumb za vklop, dokler nezasveti zeleni indicator LED.

1. Hitrost nadzorujte'sprozilcemplina.

Zaustavitev izdelka

1. Sprostite vklopi n sprozilnik.
2. Drzite gumb za napajanje, dokler se zelena indicatorsta lucka ne izklopi.
3. Odstranite baterijo iz izdelka. Pritisnite dva gumba za sprostitev in izvlecite baterijo.

Nastavitev optimalega pretoka zraka za delo

1. Pritisnite vklopni sprozilnik in izberite optimalni pretok zraka za delo.

1. Pritisnite gumb za moč pihanja, da nastaviteŽeleni pretok zraka. Zasveti indicator LED.

1. Nadalujte z delom brez pritiskanja na vklopni sprožilnik.

1. Znova pritisnite gumb za moc pihanja, da izklopite fungcijo za moc pihanja.

Začasno povečanje pretoka zraka

1. Zazenite izdelek. Glejte Zagon izdelka na strani 110.
2. Pritisnite in pridržite gumb za povečanje, da zagotovite najvecji pretok zraka; zasveti indicator LED.

a) 525iB Mark II ima neomejen cas povecanega pretoka.
b) 325iB ima cas povecanega pretoka omejen na 30 sekund. Sprostite gumb za povecanje in ga znova pritisnite.

1. Če Želite izdelek uporabljati z obicajnim pretokom zraka, sprostite gumb za povečanje.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem
vizdrževalnih del morate prebrati in razumeti
poglavje o varnosti.

Urnik vzdhrževanja

OPOZORILO: Pred vzdhrzevanjem odstranite baterijo.

V nadaljevanju je navened seznam vzdrzevalnih korakov, ki jih je treba opraviti pri izdelku.

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Zunanjo stran stroja očistite s Čisto in suho krpo. Nikoli ne uporabljajte vode. X
Ročaj naj bo Čist, suh in brez olja ali masti. X
Preverite pravilno delovanje in nepoškodovanost gumba za vklop/izklop. X
Prepričajte se, da deluje vklopi sprožilnik z varnostega vidika pravilno. X
Prepričajte se, da so matice in vijaki dobro priviti. X
Prepričajte se, da je baterija nepoškodovana. X
Preverite napoljenost akumulatorja. X
Prepričajte se, da gumba za sprostitev na akumulatorju delujeta in omogocăta pravilen zaklep akumulatorja v stroju.	X
Preverite, ali je baterijski polnilnik brezhiben in deluje pravilno. X
Preverite, ali so vse spojke, priključki in kabli nepoškodovani ter Čisti. X
Preverite povezave med baterijo in strojem ter med baterijo in polnilnikom bateri-je.			X

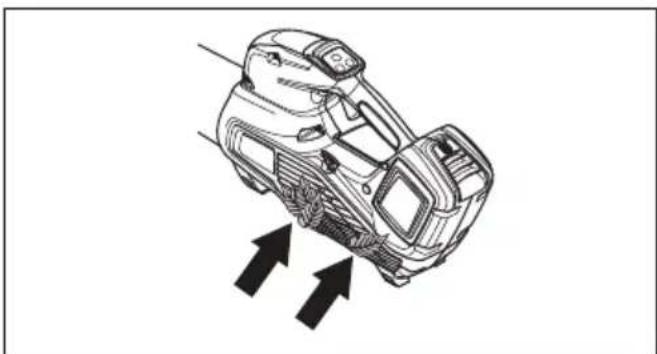

Preverjanje dovoda zraka

1. Poskrbite, da dovod zraka na nobeni strani izdelka ni zablokiran.

1. Po potrebi ustavite izdelek in odstranite listje ali drug neželeni material.

POZOR: Zablokiran dovod zraka
zmanja pihalnozmogljivost izdelka in
zviša delovno temperaturo motorja. To

lahko povzroci okvaro motorja zaradi pregrevanja.

Pregled baterije in polnilnika baterije

1. Preverite, ali je baterija poskodovana, na primer razpokana.
2. Preverite, ali je polnilnik baterije poskodovan, na primer razpokan.
3. Prepričajte se, da povezovalni kabel polnilnika baterije ni poškodovan in nima razpok.

Čišcenje izdelka, baterije in polnilnika baterije

1. Izdelek po uporabi očistite s suho krpo.
2. Baterijo in polnilnik baterije očistite s suho krpo.
   Vodila baterije morajo biti vedno Čista.
3. Poli na bateriji in polnilniku baterije morajo biti cisti, ko vstavite baterijo v polnilnik ali izdelek.

Odpravljanje težav

Uporabniški vmesnik

Uporabniški vmesnik Možne napake	Možen ukrep
Utripa zeleni indicator LED Nizka napetost baterije. Napolnite baterijo.
Utripa rdeči indicator LED za napako Ždostpanje temperature. Počakajte, da se izdelek ohladi.
Izdelka ni mogоće zagnati	Umazanija v priključkih akumulatorja.	Očistite s stisnenim zrakom ali meh-ko krtačko.
	Baterija je izklopljena. Aktivirajte baterijo.
Utripa rdeči indicator LED za napako Izdelek je treba servisirati. Obrnite se na servisega zastopnika.

Baterija

Indikatorji LED Možne napake Možen	ukrep
Utripa zeleni indicator LED Nizka napetost baterije. Napoli nite baterijo.
Utripa rdeči indicator LED za napako Baterija je izpraznjena. Napoli nite baterijo.
	Odstopanje temperature. Baterijo uporabljaje v okolju s tem-peraturami med -10 °C (14 °F) in 40 °C (104 °F).
	Previsoka napetost. Preverite, ali je na petost v elektrich-nem omrežju ustreza podatkom na tipski plošćici izdelka.
		Odstranite baterijo iz polnilnika.
Sveti rdeči indicator LED za napako Prevelika razlka med celicami (1 V). Obrnite se na servisega zastopnika.

Polnilnik baterije

Težava	Možne napake Možna rešitev
Utripajoč rdeči indicator LED za na-pako.	Odstopanje temperature. Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C (41 °F) in 40 °C (104 °F).
Vklopi se rdeči indicator LED za na-pako.		Obrnite se na servisnegа zastopnika.

Transport skladisčenje in odstranitev

Prevoz in skladisčenje

• Priložene litij-ionske baterije so skladne z zahtevami zakonodaje o nevarnem blagu.
• Pri transportu, tudi ce ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalazi in nalepkah.
• Pred posiljanem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upostevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v paket tak, da se ne more premikati.
• Pri skladisčenju ali prevozu vedno odstranite baterijo.
• Baterijo in polnilnik baterije hranite v suhem prostoru, kjer ni vlage in zmrzali.
• Baterijske ne shranjujte v prostoru, v katerem je lahko prisotna staticna elektrika. Baterije ne shranjujte v kovinski skatli.

Baterijo shranite v prostor s temperaturami med 5 in 25^ (41-77 F), v katerem ne sme biti izpostavljena neposredni soncni svetlobi.
Polnilnik baterije shranite v prostor s temperaturami med 5 in 45^ (41 - 113^) tak, da ne bo izpostavljen neposredni soncni svetlobi.
- Polnilnik baterije uporabljaje samo v okolju s temperaturami od 5 do 40^ (41-104 F).
Pred dolgotrajnejsim skladijscenjem mora biti baterija napoljena med 30% in 50% .
- Polnilnik baterije shranite v zaprt in suh prostor.
- Med shranjevanjem baterija ne sme biti v blizini polnilnika. Otroci in druge nepooblascene osebe se ne smejo dotikati opreme. Oprema mora biti shranjena v prostoru, ki ga je mogoce zakleniti.
Pred dolgotrajnejsim skladijscenjem izdelek očistite in opravite popoln servis.
Pred prevozom in skladišćenjem na izdelek namestite transportno zašćito, da preprećte telesne poskodbe ali škodo na izdelku.
- Med prevozom varno pritrdite izdelek.

Odstranitev baterije, polnilnika baterije in izdelka

Spodnji symbol pomeni, da izdelek ni gospodinjski odpadek. Treba ga je reciklirati v zbirnem centru za reciklazo elektricne in elektronske opreme. Tako se pomaga prepreci tskodovanje okolju in ogrozanje zdrazja ljudi.

Za več informacij se obrnite na lokalne oblasti, sluzbo za gospodinjske odpadke ali prodajalca.

Opomba: Simbol je prikazan na izdelku ali embalazi izdelka.

Tehnični podatki

Tehnični podatki

	325iB 525iB Mark II
Motor
Tip motorja BLDC (brezkrtačni eno-smerni) 36 V	BLDC (brezkrtačni eno-smerni) 36 V
Teža
Teža brez baterije v kg/lb 2,5/5,5 2,4/5,3
Emisije hrupa 17
Raven zvočne moči, izmerjena v dB (A) 98 100
Raven zvočne moči, zajamčena LWA v dB(A) 100 101
Raven zašcite pred vodo
Uporaba v vseh vremenskih pogojih Da Da
IPX4 18	Ne Da
Nivoji hrupa 19
Ekvivalenta raven zvočnegа tlaka na uporabnikovem ušesu, merjena po ISO 22868, dB (A):	83 85
Ravni vibracij 20
Ravni vibracij pri ročajih, izmerjene v skladu s standar- dom ISO 22867, m/s²	0,7 0,5
Zmogljivost ventilatorja
Pretok zraka v običajnem načinu s standardno šobo, m³/min	11,0 11,6
Največja hitrost zraka v običajnem načinu s standardno šobo, m/s/mph	47/105,1 48/107,4

Hrup in podatki o vibracijah so doloceni na podlagi nazivne najvisje hitrosti.

Odobrene baterije za izdelek

	325iB 525iB Mark II
Baterija BLi30 BLi300 BLi200
Vrsta Litij-ionska Litij-ionska	Litij-ionska
Zmogljivost akumulatorja v Ah	5,2	9,4 5,2
Nazivna napetost, V 36 36 36
Teža, lb/kg 2,9/1,3 2,0 2,9/1,3

Odobreni polnilniki baterij za izdelek

	325iB	525iB Mark II
Polnilnik baterije QC250 QC330
Vhodna napetost, V 100–240 100–240
Frekvenca, Hz	50–60	50–60
Moč, W	250	330

Dodatna oprema

Odobren pribor

Odobren pribor Vrsta Št. izd.
Šoba (dolžina)	Plošcata šoba (600 mm) 579 79 75-01
	Okrogla šoba s kovinskim obro-čem (300 mm)	586 10 63-01
	Okrogla šoba s kovinskim obro-čem (400 mm)	586 10 63-02
	Glušnik šobe (400 mm) 589 81 17-01

Izjava o skladnosti

Izjava o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Svedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Ročni baterijski pihalnik
Znamka	Husqvarna
Vrsta/model	325iB, 525iB Mark II
Identifikacja Serijske stevilke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EMC o elektromagnetni združljivosti
2011/65/EU "o omejitv	uporabe določenih nevarnih snovi"
2000/14/EC o zunanjem hrupu

in so pri tem v veljavi naslednji standardi in/ali tehnicne specifikacije: EN 60335-1:2012 + A11:2014 +A13:2017 + A15:2021,EN 50636-2-100:2014 (IEC 60335-2-100:2002), EN 55014-1:2017 (Emission), EN 55014-2:2021 (Immunity), EN IEC 63000:2018.

Družba The Swedish Machinery Testing Institute, Sweden je preverila skladnost z Dodatkom V Ditektive sveta 2000/14/ES. Številke potrdila: 01/012/017, 01/012/018

Za informacione v zvezi z emisijami hrupa glejte poglavje Tehnici podatki na strani 114.

Huskvarna, 2022-09-01

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnolosko upravljanje, Husqvarna AB

Odgovorni za tehnicno dokumentacijo

Husqvarna

www.husqvarna.com

Originalanweisungen
