Vrsta izdelka	Brezžični pihalnik listja
Znamka	Husqvarna
Model	120iB
Vrsta motorja	Brezščetinski motor (BLDC) 36 V
Teža (brez baterije)	2,0 kg
Največji pretok zraka	10,3 m³/min
Največja hitrost zraka	46 m/s
Izmerjena raven zvočne moči	96 dB(A)
Zagotovljena raven zvočne moči	97 dB(A)
Zvočni tlak na ušesu uporabnika	83 dB(A)
Raven vibracij (ročaji)	1,0 m/s²
Združljive baterije	BLi10, BLi20, B70, B140 (litij-ionske, 36 V)
Združljivi polnilniki	QC80, C80
Načini pretoka zraka	3 stopnje
Samodejni izklop	Po 30 minutah nedejavnosti
Uporaba v vseh vremenskih razmerah	Da
Nazivna napetost	36 V
Kapaciteta baterije (BLi20)	4,0 Ah
Teža baterije (BLi20)	1,2 kg
Vzdrževanje	Očistite s suho krpo, redno preverjajte vijake in matice
Varnost	Varnostni sprožilec, zaščita pred preobremenitvijo in temperaturnimi nihanji
Nadomestni deli	Uporabljajte izključno originalne dele Husqvarna
Popravljivost	Oddajte v pooblaščeni servis

Pogosto zastavljena vprašanja - 120iB HUSQVARNA

Kako napolniti baterijo pihalnika Husqvarna 120iB?

Priključite polnilnik v električno vtičnico (100-240 V). Vstavite baterijo v polnilnik: LED utripa zeleno. Polnjenje je končano, ko LED sveti neprekinjeno zeleno. Uporabljajte samo polnilnik Husqvarna QC80 ali C80 in sobno temperaturo med 5 °C in 40 °C.

Kolikšna je avtonomija baterije?

Avtonomija je odvisna od načina pihanja in uporabljene baterije. Z baterijo BLi20 (4,0 Ah) ocenjujte približno 20 do 30 minut pri normalni uporabi. Baterije z večjo kapaciteto zagotavljajo daljšo avtonomijo.

Ali lahko pihalnik uporabljam v dežju?

Ne. Navodila za uporabo izrecno prepovedujejo uporabo izdelka v dežju ali vlažnih pogojih. To predstavlja tveganje električnega udara in poškodb naprave.

Kakšno redno vzdrževanje je potrebno?

Po vsaki uporabi očistite zunanjost s suho krpo. Redno preverjajte vijake, matice in sprožilec moči. Prepričajte se, da prezračevalne odprtine niso zamašene. Oglejte si urnik vzdrževanja v navodilih.

Kako nastaviti pretok zraka?

Uporabite gumb za izbiro načina na tipkovnici. Izdelek ponuja 3 stopnje pretoka zraka, označene z LED. Nižji pretok zmanjša hrup in porabo.

Kaj storiti, če rdeča LED lučka za napako utripa?

Utripajoča rdeča LED označuje temperaturno odstopanje (izdelek prevroč ali premrzel) ali potrebo po vzdrževanju. Pustite, da se izdelek ohladi, ali se obrnite na pooblaščeni servis. Preverite tudi baterijo.

Kakšno varnostno razdaljo moram upoštevati?

Ohranjajte razdaljo najmanj 15 metrov med vami in katero koli osebo ali živaljo. Pihalnik lahko izstreli drobce z veliko hitrostjo, kar lahko povzroči resne poškodbe.

Ali lahko uporabljam baterije drugih znamk?

Ne, uporabljajte samo baterije Husqvarna BLi (BLi10, BLi20, B70, B140). Baterije so programsko kodirane in samo originalne baterije zagotavljajo varnost in zmogljivost.

Kako sestaviti cev pihalnika?

Namestite šobo pihalnika na cevasti konec izdelka. Potisnite jo do konca in nato obrnite, da se zaskoči. Klik pomeni pravilno sestavljanje.

Kaj storiti, če pihalnik ne zažene?

Najprej preverite, ali je baterija napolnjena in pravilno vstavljena (klik zaskočitve). Če rdeča LED za napako utripa, si oglejte tabelo za odpravljanje težav. Po potrebi očistite priključke z mehko krtačo.

NAVODILA ZA UPORABO 120iB HUSQVARNA

Odpravljanje težav. 108

Transport, skladiščenje in odstranitev. 109

Tehnični podatki 110

Izjava ES o skladnosti 112

Uvod

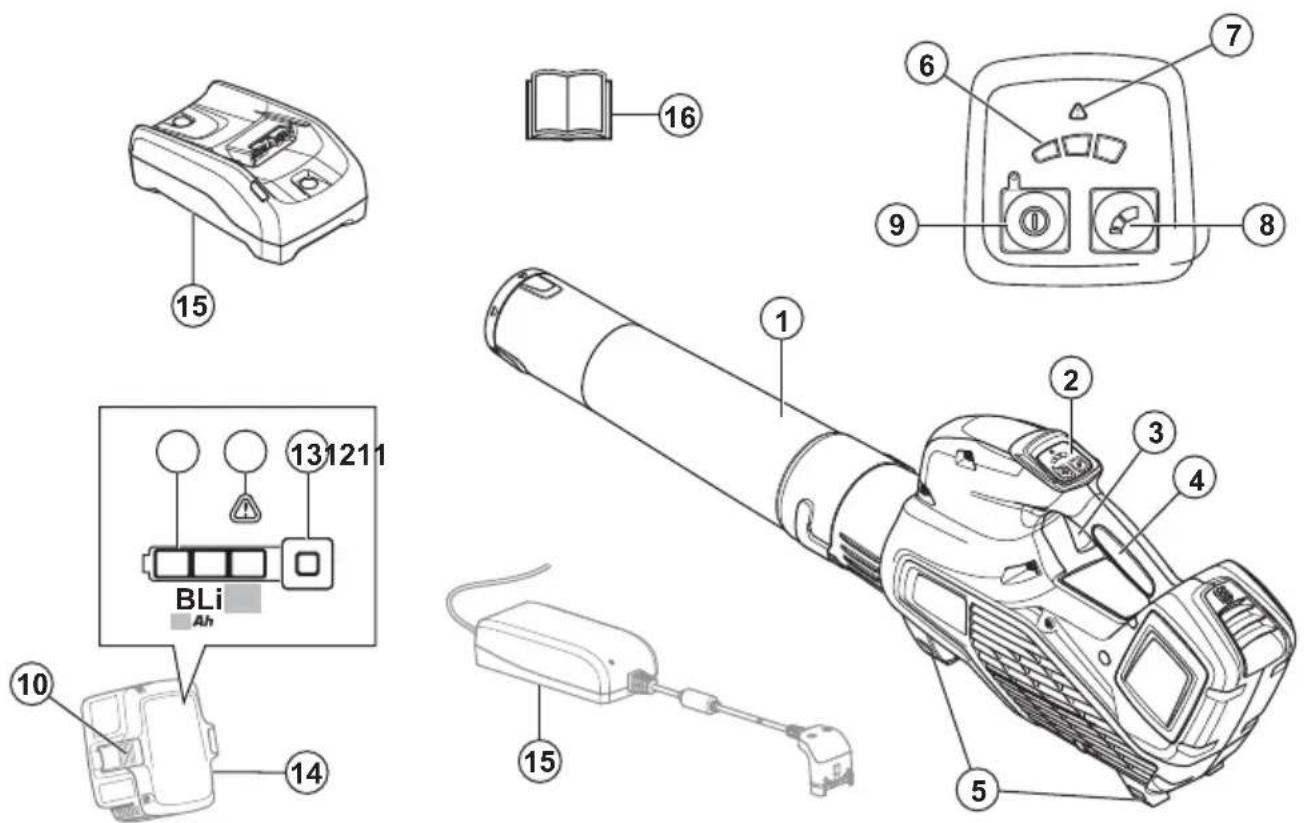

Pregled izdelka

1. Soba pihalnika
2. Tipkovnica
3. Sprožilec plina 4. Ročaj
4. Podpore
5. Indikator pretoka zraka
6. Opozorilna lučka (lučka LED za napako)
7. Upravljanje načina
8. Gumb za vklop/izklop
9. Gumb za sprostitev baterije
10. Stanje baterije
11. Opozorilna lučka (lučka LED za napako)
12. Indikator napajanja in opozoril
13. Baterija, priložena samo pri kompletu pihalnika Husqvarna 120iB
14. Baterijski polnilnik, priložen samo pri kompletu pihalnika Husqvarna 120iB
15. Navodila za uporabo

Opis izdelka

Model pihalnika Husqvarna 120iB z elektromotorjem.

Nenehno razvijamo in izpopolnjujemo svoje izdelke, zato si pridržujemo pravico do sprememb njihove oblike in videza brez predhodnega opozorila.

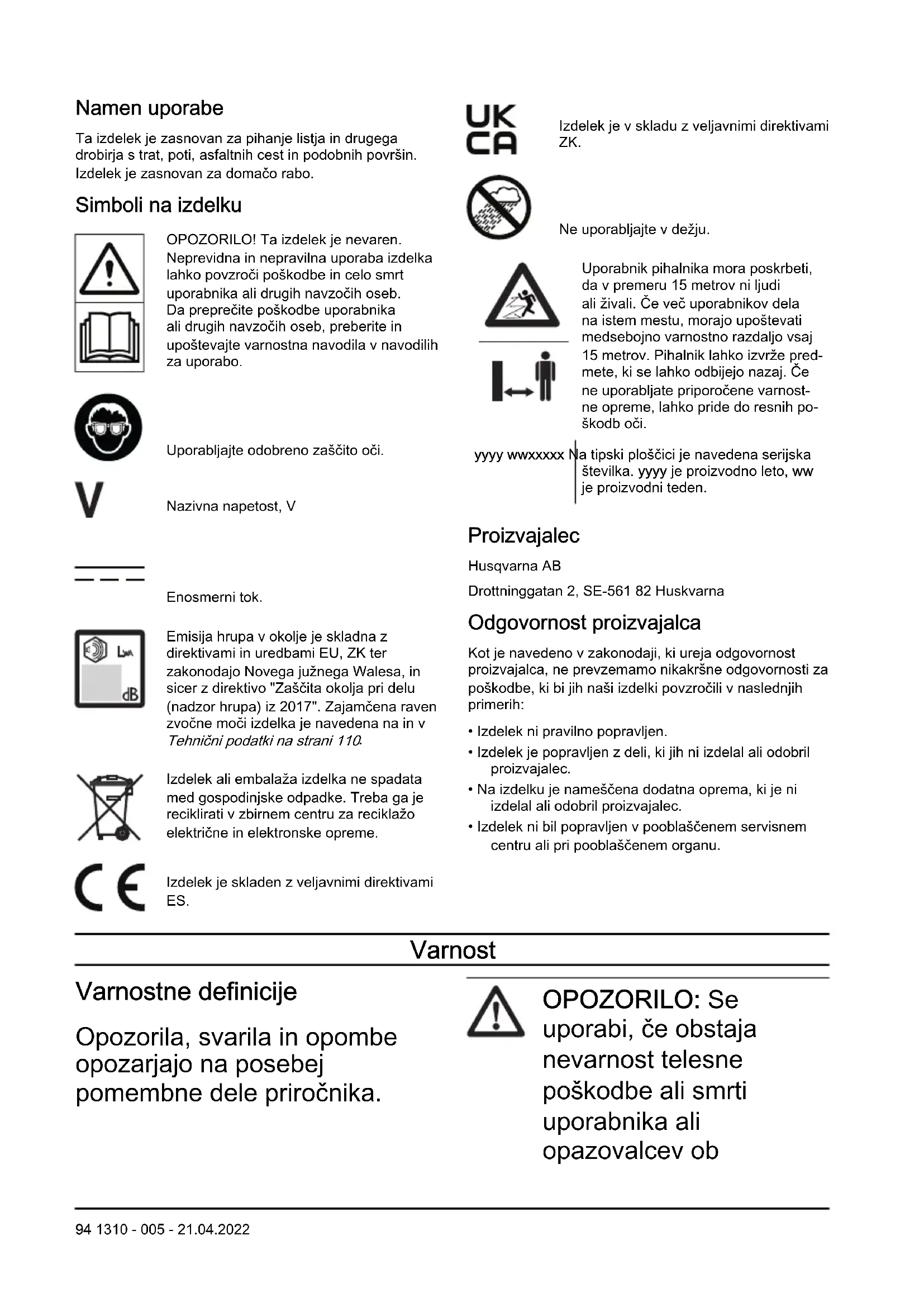

Namen uporabe

Ta izdelek je zasnovan za pihanje listja in drugega drobirja s trat, poti, asfaltnih cest in podobnih površin. Izdelek je zasnovan za domačo rabo.

Simboli na izdelku

OPOZORILO! Ta izdelek je nevaren. Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte varnostna navodila v navodilih za uporabo.

Uporabljajte odobreno zaščito oči.

Nazivna napetost, V

Enosmerni tok.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 110.

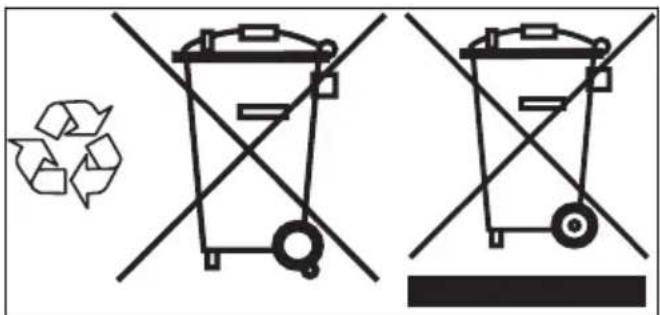

Izdelek ali embalaža izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklirati v zbirnem centru za recikliranje električne in elektronske opreme.

Izdelek je skladen z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

Ne uporabljajte v dežju.

Uporabnik pihalnika mora poskrbeti, da v premeru 15 metrov ni ljudi ali živali. Če več uporabnikov dela na istem mestu, morajo upoštevati medsebojno varnostno razdaljo vsaj 15 metrov. Pihalnik lahko izvrže predmete, ki se lahko odbijejo nazaj. Če ne uporabljate priporočene varnostne opreme, lahko pride do resnih poškodb oči.

yyyy wwwxxx N a tipski ploščici je navedena serijska številka. yyy je proizvodno leto, ww je proizvodni teden.

Proizvajalec

Husqvarna AB

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

OPOZORILO: Uporabi se, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Uporabi se, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Uporabi se za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Uvod

OPOZORILO: Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

Splošna varnostna opozorila za električno orodje

Pregled pred vžigom

• Preglejte delovno območje. Odstranite vse trde dele, na primer kamenje, razbito steklo, žeblje, jeklene žice, vrvi ipd., ki bi lahko bili nevarni.
• Obvezno odstranite baterijo in tako preprečite, da bi se stroj nepričakovano zagnal. Pred vzdrževanjem stroja obvezno odklopite baterijo. Pred začetkom uporabe in po kakršnem koli trku preglejte napravo in poiščite morebitne poškodbe ter jih po potrebi popravite.
• Uporabljajte samo originalne nadomestne dele.
• Uporabnik stroja mora poskrbeti, da v premeru 15 metrov od delovnega mesta ni ljudi ali živali. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov. Pred uporabo opravite celovit pregled stroja, glejte urnik vzdrževanja. Uporabo lahko urejajo državni ali lokalni predpisi. Upoštevajte veljavne predpise.

Osebna varnost

• Med uporabo električnega orodja bodite pozorni, pazite na svoja dejanja in ravnajte razumno. Ne uporabljajte električnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med

uporabo obrezovalnika žive meje lahko povzroči težko osebno poškodbo.

• Osebe naj se zadržujejo na varni razdalji.
• Ta stroj ni namenjen uporabi s strani osebe (vključno z otroci) z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali osebe z nezadostnimi izkušnjami in znanjem, razen če jih pri uporabi nadzoruje ali jim o uporabi svetuje oseba, ki je odgovorna za njihovo varnost. Otroci se s strojem ne smejo igrati. Stroja in/ali akumulatorja ne smejo uporabljati, vzdrževati ali popravljati otroci ali druge osebe, ki za to niso usposobljene. Starost uporabnika je morda določena z lokalnimi zakoni. Nepooblaščene osebe naj bodo na varni razdalji. Otroci, živali, opazovalci in pomočniki morajo ostati zunaj varnostnega območja, ki meri 15 metrov (50 čevljev). Če se kdo približa, stroj takoj ustavite.
• Napravo shranite v prostoru, ki ga lahko zaklenete, in v dosegu otrok in nepooblaščenih oseb.
• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi, oblačili in rokavicami ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele. Stroja ne uporabljajte, če ste utrujeni, če ste pod vplivom alkohola ali če jemljete zdravila, ki lahko vplivajo na vid, presojo ali koordinacijo.
• Nosite osebno zaščitno opremo. Glejte navodila v poglavju "Osebna zaščitna oprema". Pred predajo stroja drugi osebi obvezno odstranite akumulator.
• Zavedajte se, da ste kot uporabnik odgovorni za morebitno izpostavitev ljudi ali njihove lastnine nesrečam ali nevarnosti.

Uporaba in nega električnega orodja

• Nikoli ne uporabljajte stroja, katerega prvotne specifikacije so bile na kakršen koli način spremenjene. Stroja nikoli ne uporabljajte v bližini eksplozivnih in vnetljivih materialov.
• Ne uporabljajte pokvarjenega stroja. Sledite navodilom za varnostni pregled, vzdrževanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje. Glejte navodila v poglavju Vzdrževanje.
• Uporabljajte samo originalne nadomestne dele.
• Prezračevalne odprtine morajo biti obvezno proste. Pred začetkom morajo biti nameščeni vsi pokrovi, varovala in ročice. Stroj uporabljajte le pri dnevni svetlobi ali pri dobri osvetlitvi. Stroja ne uporabljajte v slabem vremenu, na primer v megli ali dežju, na vlažnih ali mokrih mestih, v močnem vetru, hudem mrazu, ob nevarnosti udara strele itd. V izredno vročem vremenu se lahko stroj pregreje. Uporaba v slabem vremenu je naporna in nevarna, na primer zaradi spolzkih površin.
• Če začne stroj nenadzorovano vibrirati, ga izklopite in odstranite baterijo.
• Hodite, nikoli ne tecite.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Zaradi napačne ali malomarne uporabe lahko postane stroj nevaren in lahko povzroči resne ali celo smrtne poškodbe uporabnika ali drugih oseb. Ta navodila za uporabo morate prebrati in razumeti.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Nikoli ne uporabljajte izdelka, katerega prvotne specifikacije so bile na kakršen koli način spremenjene, in vedno uporabljajte originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih. Garancija morda ne krije škode ali odgovornosti, ki je nastala zaradi uporabe neodobrenih dodatkov ali nadomestnih delov.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti

delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb. Pred polnjenjem baterijo odstranite iz izdelka.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V primeru dvoma, ali je nadaljnja uporaba še primerna, se posvetujte s strokovnjakom. Obrnite se na svojega zastopnika ali servisno delavnico. Izogibajte se situacijam, ki se vam zdijo prezahtevne. - Prepričajte se, da se lahko varno gibljete in stojite. Če se morate nepričakovano premakniti, preverite okolico za morebitne ovire (korenine, kamenje, veje, jarke, itd.). Pri delu na nagnjenih tleh bodite še posebej previdni.

• Ohranjajte stabilen položaj in čvrst korak. Roke ne stegujte predaleč.
• Bodite vedno pozorni na svarilne znake in klice, ko nosite zaščito za sluh. Zaščito za sluh odstranite takoj, ko se izdelek izklopi.
• Izdelka ne uporabljajte v bližini odprtih oken. Bodite uvidevni do ljudi v svoji okolici in ne uporabljajte izdelka ob neprimernem času, na primer pozno zvečer ali zgodaj zjutraj. Upoštevajte lokalne predpise in odloke.
• Izdelek uporabljajte pri najmanjšem možnem pretoku zraka. Zelo redko boste morali uporabiti polni pretok zraka in veliko del lahko opravite s polovičnim pretokom zraka. Manjši pretok zraka pomeni tudi manj hrupa in prahu, hkrati pa omogoča tudi enostavnejši nadzor nad zbranimi/premaknjenimi odpadki. Pri prašnih razmerah ob uporabi izdelka nekoliko navlažite površino.
• Če želite odstraniti smeti, ki se držijo tal, uporabite grablje ali metlo.
• Držite odprtino pihalnika čim bliže tlom. Opazujte okolico. Usmerite pihalnik stran od ljudi, živali, igrišč, avtomobilov itd. Zmanjšajte čas pihanja tako, da rahlo navlažite prašna območja ali uporabljate opremo za pršenje.
• Pazite na smer vetra. Izdelek obrnite v smer vetra, saj bo delo tako lažje.
• Če se začne izdelek neobičajno tresti, ga izklopite in odstranite baterijo.
• Premikanje velikih kupov s pihalnikom traja dolgo časa in ustvarja nepotreben hrup.
• Po koncu pospravite za seboj. Pazite, da smeti ne odpihnete na sosedov vrt.
• Ne tekajte z izdelkom.

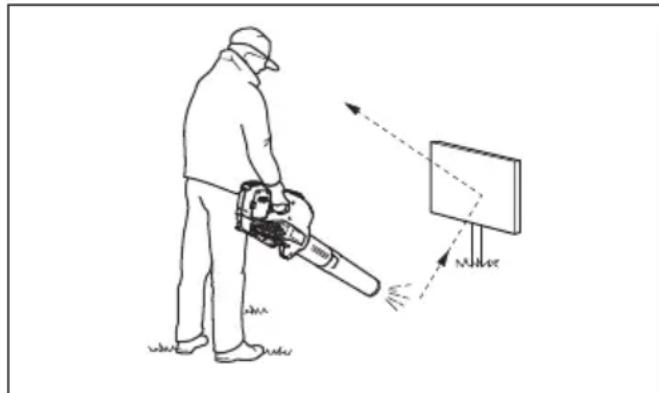

• Močni zračni tokovi lahko premikajo predmete s tako hitrostjo, da se ti lahko

odbijejo in povzročijo hude poškodbe oči.

• Ne usmerjajte zračnega toka proti ljudem ali živalim. Pred nameščanjem ali odstranjevanjem dodatne opreme ali drugih delov izklopite motor. Delov telesa ne približujte vročim površinam.
• Izdelka nikoli ne odlagajte na tla z delujočim motorjem, razen če ga imate neprekinjeno pod strogim nadzorom.

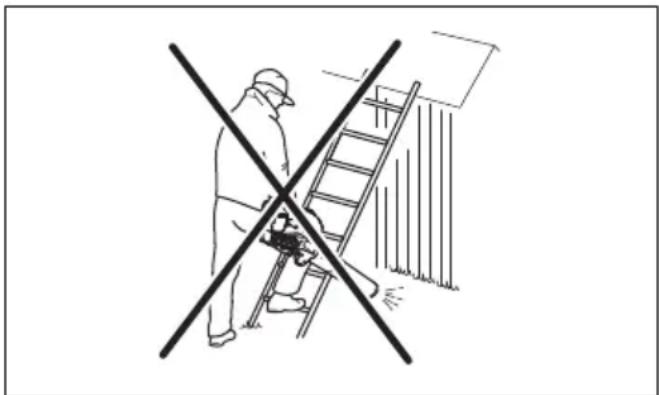

• Pihalnika ne smete uporabljati na lestvi ali gradbenem odru.

• Nikoli ne uporabljajte izdelka, če v primeru nesreče ne morete priklicati pomoči.
• Pozor pred izmetom predmetov. Kamenje, odpadke ipd. lahko stroj vrže v oči, to pa lahko povzroči slepoto ali resne poškodbe.
• Za večjo varnost med polnjenjem izdelka uporabite napravo na diferenčni tok (RCD). Naprava na diferenčni tok se namesti za zaščito uporabnikov v primeru električne okvare.
• Izdelek je poznan po svojih nizkih vibracijskih obremenitvah. Pri ljudeh, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih.
• Izdelek uporabljajte samo v skladu z namenom uporabe. Vseh možnih situacij ni mogoče predvideti. Pri delu s strojem bodite vedno previdni in prisebni. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam lahko pomaga izbrati ustrezno opremo. Dolgotrajna izpostavljenost hrupu lahko povzroči okvare sluha. Baterijski izdelki so na splošno razmeroma tihi, okvaro lahko povzroči kombinacija ravni hrupa in

dolgotrajne rabe. Priporoča uporabo zaščite za sluh pri daljši stalni uporabi izdelkov. Pogosti in redni uporabniki bi morali imeti redne preglede sluha. Upoštevajte, da zaščite za sluh omejujejo slišnost zvokov in opozorilnih signalov.

• Uporabljajte odobreno zaščito oči. Tudi če uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

• Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač in sandalov in

ne hodite bosi. Lase si varno spnite nad rameni.

• Paket prve pomoči hranite na dosegu roke.

• Če obstaja nevarnost prašenja, je treba uporabljati dihalno masko.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V tem poglavju so opisane varnostne funkcije izdelka, njihov namen ter kako je stroj treba pregledovati in vzdrževati, da bo deloval pravilno. Za mesta delov na izdelku si oglejte navodila v poglavju Pregled izdelka na strani 93. - Življenjska doba izdelka se lahko zaradi nepravilnega vzdrževanja oziroma zaradi nestrokovnih popravil ali servisiranja skrajša, poveča pa se tudi nevarnost nesreč. Če potrebujete več informacij, se obrnite na najbližjega

pooblaščenega servisnega trgovca.

• Nikoli ne uporabljajte izdelka s poškodovanimi varnostnimi deli. Varnostno opremo stroja je treba pregledovati in vzdrževati v skladu z navodili, ki so podana v tem poglavju. Če izdelek ob pregledu ne izpolnjuje vseh opisanih pogojev, se nemudoma obrnite na pooblaščenega serviserja za popravilo.
• Za vsa servisna dela in popravila na izdelku je treba opraviti posebno usposabljanje. To še posebej velja za varnostno opremo izdelka. Če pri spodaj opisanem pregledu ugotovite, da kateri koli del izdelka ne deluje tako, kot je opisano spodaj, se nemudoma obrnite na pooblaščeno servisno delavnico. Pri nakupu vseh naših izdelkov vam jamčimo dostop do strokovnih popravil in servisa. Če izdelka niste kupili v kateri od naših pooblaščenih servisnih prodajaln, prodajalca vprašajte o najbližji pooblaščeni servisni delavnici.

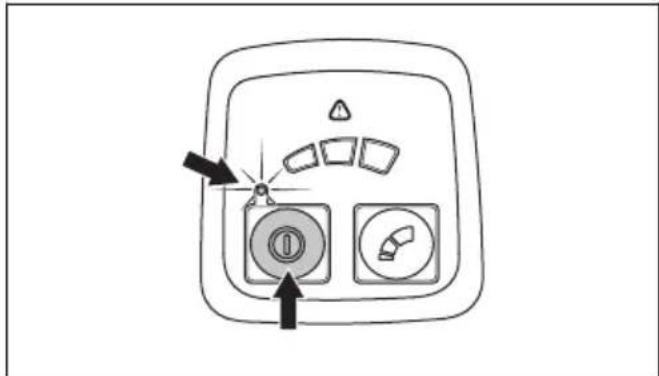

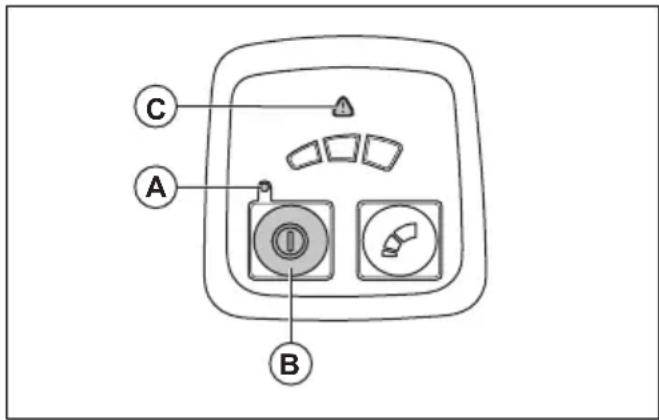

Preverjanje tipkovnice

1. Pritisnite in pridržite gumb za vklop/izklop (B).

a) Izdelek je vklopljen, ko indikatorska lučka (A) sveti. b) Izdelek je izklopljen, ko je indikatorska lučka (A) izklopljena.

1. Če sveti ali utripa opozorilni indikator (C), glejte Uporabniški vmesnik na strani 108.

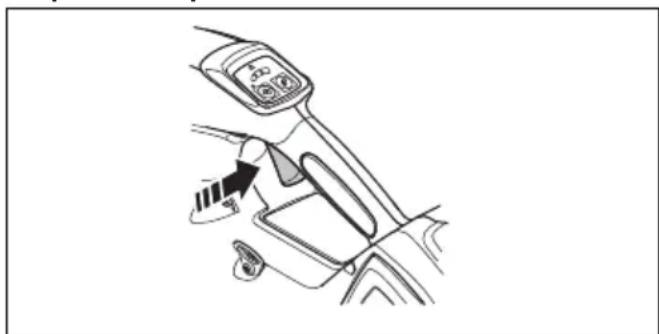

Preverjanje delovanja vklopnega sprožilnika

• Pritisnite in sprostite vklopni sprožilnik, da preverite, ali se prosto premika.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporabljajte samo baterije BLi, ki jih priporočamo za ta izdelek. Baterije so šifrirane s programsko opremo. Baterije BLi, ki jih je mogoče polniti, uporabljajte kot vir napajanja samo za ustrezne izdelke Husqvarna. Za preprečevanje poškodb baterije ne uporabljajte za napajanje drugih naprav.
• Nevarnost električnega udara. Poli baterije ne smejo priti v stik s ključi, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik baterije.
• Ne uporabljajte baterij, ki jih ni mogoče polniti. V zračne reže baterije ne vstavljajte predmetov.
• Baterije ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Baterija lahko povzroči opekline in/ali kemične opekline.
• Baterije ne izpostavljajte dežju in vlagi.

Baterije ne izpostavljajte mikrovalovom in visokemu tlaku. Baterije ne poskušajte razstaviti ali odpreti. - Baterijo uporabljajte v okolju s temperaturami med -10°C (14°F) in 40°C (104°F). Baterije ali polnilnika nikoli ne čistite z vodo. Glejte Čiščenje izdelka, baterije in polnilnika baterije na strani 108. - Ne uporabljajte poškodovanih ali pokvarjenih baterij. Baterije med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, vijaki ali nakitom. Baterijo hranite zunaj dosega otrok.

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Nevarnost električnega udara ali kratkega stika, če ne upoštevate varnostnih navodil. Ne uporabljajte polnilnikov, ki niso bili priloženi izdelku. Za polnjenje nadomestnih

baterij BLi uporabljajte samo polnilnike Husqvarna QC.

• Polnilnika baterije ne poskušajte razstaviti. Ne uporabljajte poškodovanega ali pokvarjenega polnilnika baterije.
• Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.
• Pazite, da kabli in kabelski podaljški ne pridejo v stik z vodo, oljem in ostrimi robovi. Kabel ne sme biti zataknjen med stavbno pohištvo, na primer vrata ali za ograje, ali podobne predmete.
• Polnilnika baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Pazite, da polnilnik baterije ni pokrit. V primeru dima ali požara izvlecite vtič polnilnika baterije.
• Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem in zaščito pred neposrednim soncem. Baterije ne polnite na prostem. Baterijske enote ne polnite v stiku z vodo ali vlago.
• Polnilnik baterije uporabljajte samo v okolju s temperaturami med 5 °C (41 °F) in 40 °C (104 °F). Polnilnik uporabljajte v dobro prezračenem, suhem in brezprašnem okolju. V hladilne reže polnilnika baterije ne vstavljajte predmetov.
• Poli polnilnika baterije se ne smejo dotikati kovinskih predmetov, ker lahko to povzroči kratki stik.
• Uporabljajte nepoškodovane in odobrene omrežne vtičnice. Prepričajte se, da kabel polnilnika baterije ni poškodovan. V primeru uporabe podaljškov se prepričajte, da ti niso poškodovani.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

Pred vzdrževanjem, drugimi pregledi ali sestavljanjem izdelka odstranite baterijo. - Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Za

obsežnejša vzdrževalna in servisna dela se obrnite na servisnega zastopnika.

• Matice, vijaki in drugi pritrdilni elementi naj bodo tesno priviti, s čimer zagotovite varne delovne pogoje.
• Obrabljene in poškodovane dele zamenjajte.
• Če ne vzdržujete izdelka, skrajšate njegovo življenjsko dobo in povečate nevarnost nesreč.
• Za servisiranje in popravila izdelka, zlasti

za varnostne naprave na izdelku, je potrebno posebno usposabljanje. Če po vzdrževanju niso vsa preverjanja uspešno opravljena, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.

• Uporabljajte izključno originalne nadomestne dele.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Namestitev cevi na izdelek

1. Namestite šobo pihalnika na cevasti konec izdelka.

1. Šobo pihalnika potisnite do konca navznoter in jo zavrtite, da se pritrdi na izdelek.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Preverjanje delovanja pred uporabo izdelka

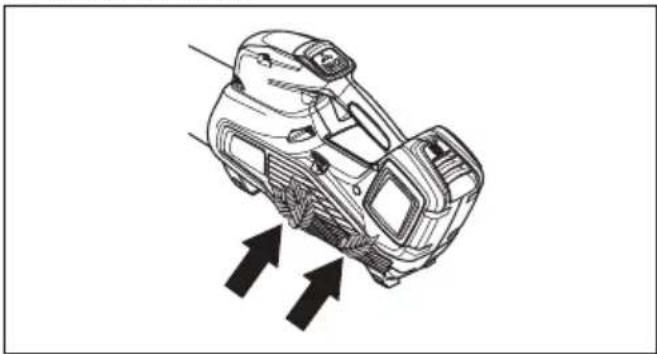

1. Preverite, ali je odprtina za vhod zraka umazana ali razpokana. S krtačo odstranite travo in listje z izdelka.
2. Poskrbite, da izdelek deluje pravilno.
3. Preverite vse matice in vijake ter poskrbite, da so priviti.

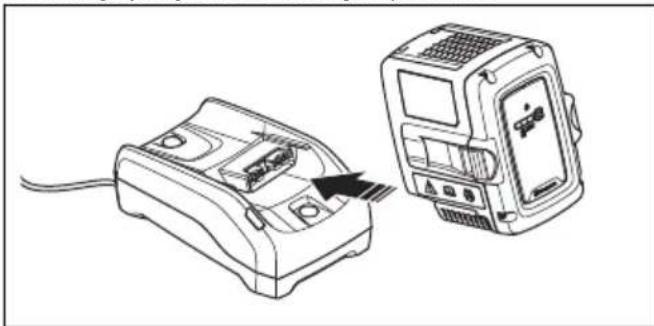

Priklop polnilnika baterije

1. Polnilnik baterije priklopite na napetost in frekvenco, ki sta navedeni na tipski ploščici.
2. Vtaknite vtič v ozemljeno vtičnico. Indikator LED na polnilniku baterije enkrat utripne zeleno.

Opomba: Če temperatura baterije presega 50°C / 122°F, se baterija ne polni. Če je temperatura višja od 50°C / 122°F, polnilnik baterije ohladi baterijo.

Polnjenje baterije

POZOR: Poskrbite, da ostanejo baterija, baterijski polnilnik in poli na bateriji čisti in suhi. Če sta prisotna vlaga ali umazanija, v baterijski polnilnik ne vstavljajte baterije.

1. Priključite baterijski polnilnik v vtičnico. Indikator LED za polnjenje enkrat utripne rdeče in enkrat zeleno.

POZOR: Baterijski polnilnik priklopite samo na vtičnico z napetostjo in frekvenco, ki sta navedeni na tipski ploščici.

1. Baterijo priključite na baterijski polnilnik.

1. Ko je baterija popolnoma napolnjena, jo odstranite iz polnilnika. Za prikaz stanja baterije pritisnite gumb indikatorja baterije. Baterija je popolnoma napolnjena, ko zasvetijo vsi indikatorji.
2. Izvlecite napajalni priključek, da odklopite baterijski polnilnik iz električne vtičnice. Nikoli ne vlecite za napajalni kabel.

Vstavitev baterije v izdelek

OPOZORILO: V izdelku uporabljajte samo originalne baterije Husqvarna.

1. Baterija mora biti popolnoma napolnjena.

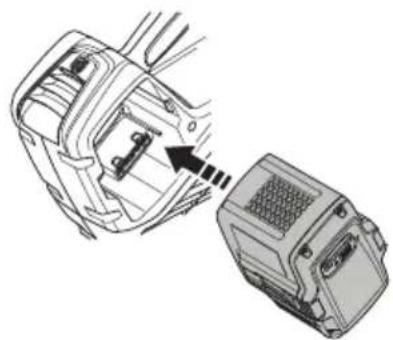

2. Potisnite baterijo v držalo baterije v izdelku. Pri potiskanju baterije v izdelek ne smete čutiti upora. V nasprotnem primeru jo nepravilno vstavljate.

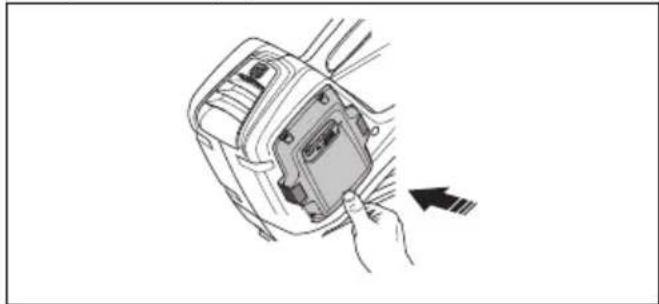

1. Pritisnite na spodnji del baterije in baterijo potisnite do konca v izdelek. Baterija se pravilno zaskoči, ko slišite klik.
2. Zapahi se morajo pravilno zaskočiti.

Zagon izdelka

1. Pritisnite in pridržite gumb za vklop, dokler ne zasveti zelena indikatorska lučka.

1. Izdelek upravljajte s strožilnikom plina.

Nastavitev optimalnega pretoka zraka za delo

• Pretok zraka nastavljate z gumbom za upravljanje načina. Na voljo so 3 nastavitve pretoka zraka. Izbrani pretok zraka je označen z indikatorjem.

Zaustavitev izdelka

1. Sprostite vklop in strožilnik.
2. Držite gumb za napajanje, dokler se zelena indikatorska lučka ne izklopi.
3. Odstranite baterijo iz izdelka. Pritisnite dva gumba za sprostitev in izvlecite baterijo.

Funkcija samodejnega izklopa

Izdelek ima funkcijo samodejnega izklopa, ki ga zaustavi, če se ta ne uporablja. Izdelek se po 30 minutah izklopi.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

OPOZORILO: Pred vzdrževanjem odstranite baterijo.

V nadaljevanju je naveden seznam vzdrževalnih korakov, ki jih je treba opraviti pri izdelku.

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Zunanjo stran stroja očistite s Čisto in suho krpo. Nikoli ne uporabljajte vode. X
Ročaj naj bo Čist, suh in brez olja ali masti. X
Preverite pravilno delovanje in nepoškodovanost gumba za vklop/izklop. X
Prepričajte se, da deluje vklopi sprožilnik z varnostega vidika pravilno. X
Prepričajte se, da so matice in vijaki dobro priviti. X
Prepričajte se, da je baterija nepoškodovana. X
Preverite napoljenost akumulatorja. X
Prepričajte se, da gumba za sprostitev na akumulatorju delujeta in omogocata pravilen zaklep akumulatorja v stroju.	X
Preverite, ali je baterijski polnilnik brezhiben in deluje pravilno. X
Preverite, ali so vse spojke, priključki in kabli nepoškodovani ter Čisti. X
Preverite povezave med baterijo in strojem ter med baterijo in polnilnikom bateri-je.			X

Preverjanje dovoda zraka

1. Prepričajte se, da dovod zraka na nobeni strani izdelka ni blokiran.

1. Po potrebi zaustavite izdelek in odstranite listje ali drug neželeni material.

POZOR: Blokiran dovod zraka zmanjšuje pihalno kapaciteto izdelka ter viša delovno temperaturo motorja. To

lahko povzroči okvaro motorja zaradi pretiranega segrevanja.

Pregled baterije in polnilnika baterije

1. Preverite, ali je baterija poškodovana, na primer razpokana.
2. Preverite, ali je polnilnik baterije poškodovan, na primer razpokan.
3. Prepričajte se, da povezovalni kabel polnilnika baterije ni poškodovan in nima razpok.

Čiščenje izdelka, baterije in polnilnika baterije

1. Izdelek po uporabi očistite s suho krpo.
2. Baterijo in polnilnik baterije očistite s suho krpo. Vodila baterije morajo biti vedno čista.
3. Poli na bateriji in polnilniku baterije morajo biti čisti, ko vstavite baterijo v polnilnik ali izdelek.

Odpravljanje težav

Uporabniški vmesnik

Uporabniški vmesnik	Možne napake	Možna rešitev
Utripa zeleni in-dikator LED	Nizka napetost baterije.	Napolnite baterijo.
Utripa rdeči in-dikator LED za napako	Odstopanje temperature.	Počakajte, da se izdelek ohladi.
Izdelka ni mo-goće zagnati	Umazanija v priključkih akumulatorja.	Očistite s stisjenim zrakom ali mehko krtačko.
	Baterija je praz-na.	Napolnite baterijo.
Utripa rdeči in-dikator LED za napako	Potreben je servis.	Obrnite se na servisno delavnico.

Baterija

Indikatorji LED	Možne napake Možen ukrep
Utripa zeleni indicator LED Nizka napetost baterije. Napolnite baterijo.
Indikatorji LED Možne napake Možen	ukrep
Utripa rdeči indicator LED za napako Baterija je izpraznjena. Napoli nite baterijo.
		Odstopanje temperature. Baterijo uporabljaje v okolju s tem-peraturami med -10 °C (14 °F) in 40 °C (104 °F).
		Previsoka napetost. Preverite, ali je na petost v elektrich-nem omrežju ustreza podatkom na tipski plošćici izdelka.
		Odstranite baterijo iz polnilnika.
Sveti rdeči indicator LED za napako Prevelika razlka med celicami (1 V). Obrhine se na servisnega zastopnika.

Polnilnik baterije

Težava	Možne napake Možna rešitev
Utripajoč rdeči indicator LED za na-pako.	Odstopanje temperature. Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C (41 °F) in 40 °C (104 °F).
Vklopi se rdeči indicator LED za na-pako.		Obrnite se na servisnegа zastopnika.

Transport, skladiščenje in odstranitev

Prevoz in skladiščenje

• Priložene litij-ionske baterije so skladne z zahtevami zakonodaje o nevarnem blagu.
• Pri transportu, tudi če ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v paket tako, da se ne more premikati.
• Pri skladiščenju ali prevozu vedno odstranite baterijo. Baterijo in polnilnik baterije hranite v suhem prostoru, kjer ni vlage in zmrzali.
• Baterije ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli. Baterijo shranite v prostor s temperaturami med 5 in 25 °C (41-77 °F), v katerem ne sme biti izpostavljena neposredni sončni svetlobi.
• Polnilnik baterije shranite v prostor s temperaturami med 5 in 45 °C (41-113 °F) tako, da ne bo izpostavljen neposredni sončni svetlobi.

Polnilnik baterije uporabljajte samo v okolju s temperaturami od 5 do 40 °C (41-104 °F). Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %. - Polnilnik baterije shranite v zaprt in suh prostor. - Med shranjevanjem baterija ne sme biti v bližini polnilnika. Otroci in druge nepooblaščene osebe se ne smejo dotikati opreme. Oprema mora biti shranjena v prostoru, ki ga je mogoče zakleniti. - Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis. - Pred prevozom in skladiščenjem na izdelek namestite transportno zaščito, da preprečite telesne poškodbe ali škodo na izdelku. - Med prevozom varno pritrdite izdelek.

Odstranitev baterije, polnilnika baterije in izdelka

Spodnji simbol pomeni, da izdelek ni gospodinjski odpadek. Treba ga je reciklirati v zbirnem centru za recikliranje električne in elektronske opreme. Tako

se pomaga preprečiti škodovanje okolju in ogrožanje zdravja ljudi.

Za več informacij se obrnite na lokalne oblasti, službo za gospodinjske odpadke ali prodajalca.

Opomba: Simbol je prikazan na izdelku ali embalaži izdelka.

Tehnični podatki

Tehnični podatki

	120iB
Motor
Tip motorja BLDC (brezkrtačni enosmerni) 36 V
Teža
Teža brez baterije v kg 2,0
Emisije hrupa 17
Raven zvočne moçi, izmerjena v dB(A) 96
Raven zvočne moçi, zajamčena LWA v dB(A) 97
Raven zaščite pred vodo
Uporaba v vseh vremenskih pogojih Da
IPX4 18	Ne
Nivoji hrupa 19
Ekvivalentna raven zvočnega tlaka pri uporabnikovem ušesu, izmerjena v skladu s standardoma EN ISO 11203 in ISO 22868, dB(A):	83
Ravni vibracij 20
Ravni vibracij pri ročajih, izmerjene v skladu s standardom ISO 22867, m/s2	1,0
Zmogljivost ventilatorja
Pretok zraka v obićajnm naćinu s standardno šobo, m³/min 10,3
Največja hitrost zraka v običajnem načinu s standardno šobo, m/s/mph 46/102,9

Hrup in podatki o vibracijah so določeni na podlagi nazivne najvišje hitrosti.

Homologirane baterije

Za ta izdelek so primerne samo originalne Husqvarna baterije BLi.

Homologirane baterije

Baterija BLi10 BLi20
Vrsta Litij-ionska Litij-ionska
Zmogljivost akumulatorja, Ah 2,1	(VTC4) 2 (HD2) 4,2	(VTC4) 4,0 (HD2)
Nazivna napetost, V 36 36,5 36 36	6,5
Teža, kg (lb) 0,7/1,5 0,7/1,5 1,2/2,6	6 1,2/2,6

Baterija B70	B140
Vrsta Litij-ionska Litij-ionska
Zmogljivost akumulatorja, Ah	2	4,0
Nazivna napetost, V	36	36
Teža, kg (lb)	0,7/1,5	1,2/2,6

Odobreni polnilniki baterije

Polnilnik baterije	QC 80
Vhodna napetost, V	100–240
Frekvenca, Hz	50–60
Moč, W	80

Polnilnik baterije	C80
Vhodna napetost, V	100–240
Frekvenca, Hz	50–60
Moč, W	80

Izjava ES o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, ŠVEDSKA, tel: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Ročni baterijski piihalnik
Znamka	Husqvarna
Vrsta/model 120iB
Identifikacja Serijska stevilke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EMC "o elektromagnetni združljivosti"
2011/65/EU "o omejitvi uporabe dolocenih nevarnih snovi"
2000/14/EC o zunanjem hrupu

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 60335-1:2012, EN 50636-2-100:2014, EN 61000-6-3:2007+A1:2011, EN 61000-6-1:2007, EN IEC 63000:2018

Polnilnik QC80 (od leta 2014 na trgu na voljo tudi kot samostojen izdelek): EN 60335-1:2012+A11:2014, EN 60335-2-29:2004+A2:2010, EN 62233:2008 EN 55014-1:2017+A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden potrjuje skladnost z direktivo sveta in postopkom ugotavljanja skladnosti 2000/14/ES: Priloga VI

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 110.

Huskvarna, 2022-04-11

Stefan Holmberg

Direktor oddelka za raziskave in razvoj, tehnološko upravljanje, Husqvarna AB
