GEBRUIKSAANWIJZING 120iB HUSQVARNA

NL Gebruiksaanwijzing 49-70

Vervoer, opslag en verwerking. 67

EG verklaring van overeenstemming. 70

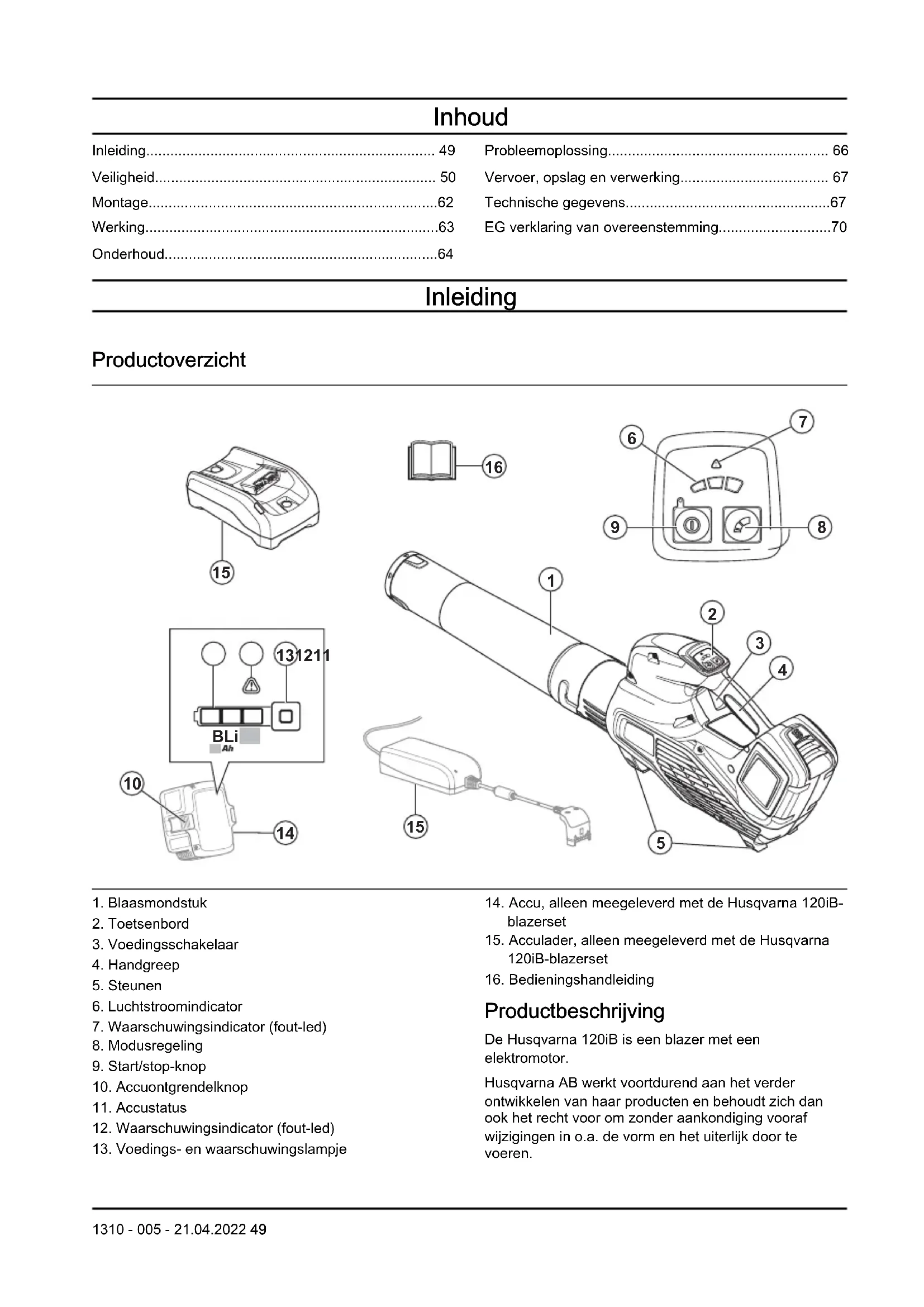

Inleiding

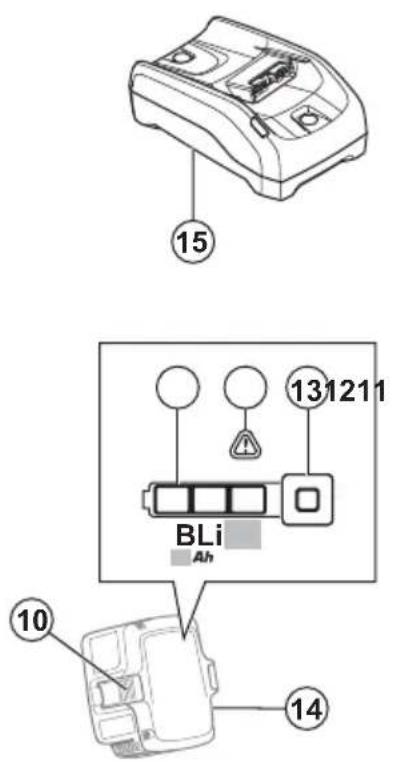

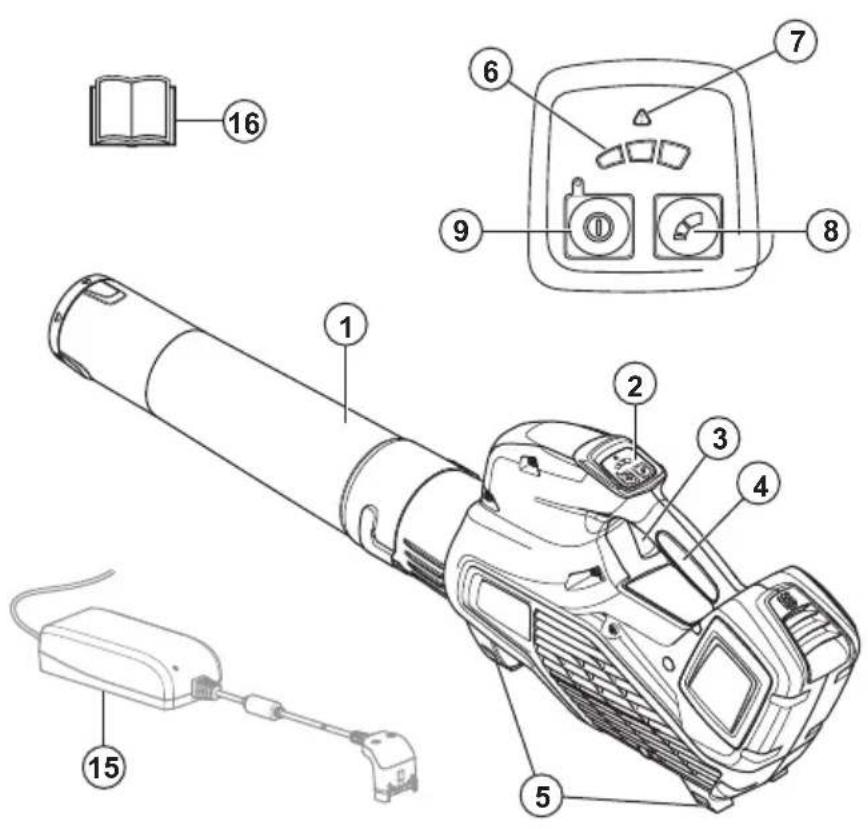

Productverzicht

1. Blaasmondstuk
2. Toetsenbord
   3.Voedingssschakelaar
3. Handgreep
4. Steunen
5. Luchtstroomindicator
6. Waarschuwingsindicator (fout-led)
7. Modusregeling
8. Start/stop-knop
9. Accountgrendelknop
10. Accustatus
11. Waarschuwingsindicator (fout-led)

12. Voedings- en waarschuwingslampje

13. Accu, alleen meegeleverd met de Husqvarna 120iBblazerset

14. Acculader, alleen meegeleverd met de Husqvarna 120iB-blazerset
15. Bedieningshandleiding

Productbeschrijving

De Husqvarna 120iB is een blazer met een elektromotor.

Husqvarna AB werkt voortdurend aan het verder ontwikkelen vanhaar producten en behoudt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a.de vorm en het uiterlijk door te voeren.

Gebruik

Dit product is ontworpen voor het wegblazen van bladeren en ander vuil van gazons, laden, asfaltwegen en dergelijkte. Het product is ontworpen voor huishoudelijk gebruik.

Symbolen op het product

WAARSCHUWING! Dit product is gevaarlijk. Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de gebruiker of omstanders. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de gebruiker of omstanders te voorkomen.

Gebruik goedgekeurde oogbescherming.

Geluidsemissiesaar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 67.

Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur.

Het product voldoet aan de geldende EGrichtlijnen.

Dit product voldoet aan de geldende VKregelgeving.

Niet in regen gebruiken.

De gebruiker van de bladblazer dient ervoor te zorgen dat geen mensen of dieren dichterbij komen dan 15 meter. Indien meerdere gebruikers werken in hetzelfde werkgebied, is de onderlinge veriligheidsafstand min. 15 meter. De bladblazer kan voorwerpen met geweld wegslingeren, die terug kunnen kaatsen. Dit kan leiden tot ernstig oogletsel, als de aanbevolen veriligheidsuitrusting Niet worden gebruikt.

yyyywwxxxxxx

et serienummer staat op het productplaatje. yyyy is het productiejaar, ww is de productiewEEK.

Fabrikant

Husqvarna AB

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zich, of onderdelen die zich zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt

om te wijzen op belangrjekte delen van de handleiding.

WAARSCHUWING: Wordt gekruikt om te

wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gezolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Inleiding

WAARSCHUWING:

Lees alle
veiligheidswaarschuwingen
en alle instructies.
Het nicht opvolgen van
de waarschuwingen en
instructies kan leiden
tot elektrische schokken,
brand en/of ernstig letsel.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Controle voor het starten

• Controller het werkgebied. Verwijder alle losse objecten, zoals stenen, stukjes glas, spijkers, staaldraad, touw, enzovoort die kuren worden uitgeworpen.
  Verwijder.altijd de accu om onbedoeld starten van de machine te voorkomen. Koppel.altijd de accu los voordat u onderhoudswerkzaamheden aan de machineuitvoert.
• Controller de machine voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.
• Gebruik alleen originele reserveonderdelen.
• De gebruiker van de machine要去 erop toezien dat er tijdens het werk geen mensen of dieren zichter dan 15 meter bij de machine komen. Indien meertere gebruikers in hetzelfde gebied werken,要去 de veiligheidsafstand minimaal 15 meter bedragen.
  Voer voor gebruik een algemene inspectie van

de machine uit; zie onderhoudsschema.
Mogelijk zijn landelijke of lokale wettelijk voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanner u elektrisch gereedschap gebruikt. Gebruik een elektrisch apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaten kan leiden tot ernstig persoonlijk letsel.
• Houd omstandersuit debuurt.
• De machine is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met fysieke, zintuiglijke of geestelijk beperkingen, of een gebrek aan kennis en ervaring, tenzij ze begeleiding bij of aanwijzingen voor het gebruik van de machine hebben ontvangen van een persoon die verantwoordelijk is voor huneiligkeit. Kinderen要去en onder toezicht worden gehonden om

er zeker van teল dat ze Niet met het apparaat spelen.

• Laat de machine nooit gebruiken door kinderen of andere Personen die Niet+zijn opgeleid voor het gebruik of onderhoud van de machine en/of de accu. De minimumleeftijd van de gebruiker kan+zijn vastgelegd inplaatselijke voorschriften.
• Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15 m (50 ft.) bevinden. Schakel de machine onmiddelijk uit indien iemandDICHTERBijkomt.
• Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde Personen.
• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar+kennen verstrikt raken in bewegende onderdelen.
• Gebruik de machine nooit als u moe bent,

alcohol heeft gedronken of medicijnen.haveft ingenomen die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen negatif beinvloeden.

• Draag alsijd persoonlijke beschermingsuitrusting. Ziede instructies in het hoofdstuk "Persoonlijke beschermingsuitrusting".
• Verwijder.altijd de accu wanner u de machine aan een andere persoon geeft.
  Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen nicht bloot te stellen aan ongelukken of gevaar.

Gebruik en verzorging van elektrische apparaten

• Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele uitvoering. Gebruik de machine nooit in de buurt van explosieve of ontvlambare materialen.
• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben visiligeidscontroles en de onderhouds- en service-instructies UIT.

Bepaalde onderhouds- en servicemaastrupen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Gebruik alleen originele reserveonderdelen.

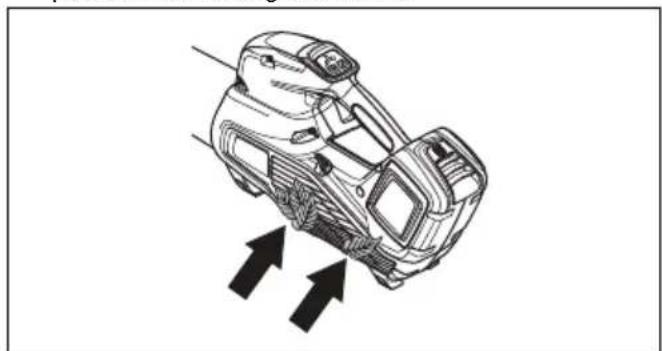

  Zorg dat de ventilatieopengingen altijd vrij়n van afvalmaterialen.
• Alle deksels, beschermingen en hendels要去en aangebrachtংn voor u start.
• Gebruik de machine alleen bij daglicht of onder goed verlichte omstandigheden.
• Gebruik de machine nooit bij ongunstige weersomstandigheden, bijv. bij mist, regen, in vochtige of natte omgevingen, bij harde wind, hevige koude, gevaar van blikseminslag, enz. Extreem warm waar kan oververhitting van de machine peroorzaken. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, bijvoorbeeld een gladly ondergrond.
• Als de machine overmatig begint te trillen, stopt u de

machine en verwijdert u de accu.

• U dient uitsluitend te lopen, nooit te rennen.

Algemene veiligheidsinstructies

WAARSCHUWING:

Lees de volgende
waarschuwingen voordatu het product gaat
gebruiken.

• Bij onjuist of onzorgvuldig gebruik kan het producteen gevaarlijk gereedschap worden, dat ernstig of zelfsfataal letsel kan veroorzaken bij de gebruiker of anderen. U moet de inhoud van bedieningshandleiding lezen en begrijpen.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat zo gewijzigd is dat het Niet langer overeenkomt met de originele uitvoering en gebruik algijd originele accessoires. Niet goedgekeurde wijzigingen en/of nicht-originele onderden kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders

leiden. Uw garantie dekt möglichk geen schade of aansprakelijkheid als gevolg van het gebruik van nietgoedgekeurde accessoires of verwangende onderdelen.

• Dit product produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.
• Verwijder de accuuit het product voorafgaand aan het opladen.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk moet gaan, moet u een

expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats. Gebruik de machine nooit voor taken waarvoor u Niet voldoende gekwalificeerd bent.

• Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hindernissen zich als u onverwacht snel要去 kennen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanner u op hellend terrein werkt.
  Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.
• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.
• Gebruik het product Niet in de buurt van geopende ramen.

• Houd rekening met de mensen in uw omgeving door het product Niet te gebruiken op ongebruikelijke tijdstippen, bijvoorbeeld 's avonds LAST of 's morgens vroeg. Volg deplaatselijke regelgeving en verordeningen.

• Gebruik het product met een zo laag möglichke luchtstroom. Het is zelden nodig om de volledige luchtstroom te gebruiken. Veel werkzaamheden können met de halve luchtstroom uitgevoerd worden. Een lagere luchtstroom zorgt voor minder lawaai en minder stof. Bovendien vliegt het verzamelde/verplaatste afval dan ook nicht alle kanten op.
  Maak onder stoffige omstandigheden het oppervlak enigszins vochtig als u het product gebruikt.

• Gebruik een hark of een bezem om het vastzittende vuil van de grond los te make.
• Houd de mond van de blaaspijp zo zich mogelijk bij de grond.
• Wees u bewust van uw omgeving. Richt het product weg van mensen, dieren, spelplaatsen en auto's enz.

• Beperk de blaastijd tot een minimum door stoffige gebieden met behulp van spreoiapparatuur te bevochtigen.

• Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.

• Stop het product en verwijder de accu als het product abnormaal gaat/TRillen.
• Het is tijdrovend om de bladblazer te gebruiken om grote bergen te verplaatsen en het creëert onnodig lawaai.
• Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen.
• Ren nicht met het product.
• De krachtige luchtstroom kan voorwerpen met zo'n snugheid verplaatsen dat ze terug hunnen stuiteren en ernstig letsel aan uw ogen hunnen verroorzaken.

• Richt de luchtstroom nooit op mensen of dieren.
• Zet de motor uit voordatu accessoires of andere

• Houd alle lichaamsdelenuit de buurt van heteoppervlakken.
• Leg het product nooit neer verzijl het is geactiveerd, tenzij u er goed zich op hebt.

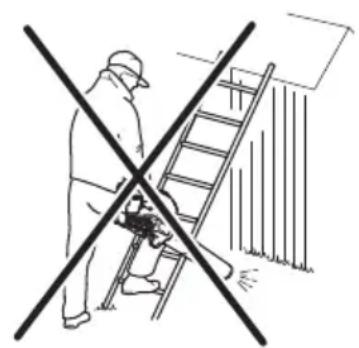

• De bladblazer mag nicht worden gebrukt op ladders of steigers.

• Gebruik het product nooit zonder de möglichkheid hulp in te roepen in geval van nood.

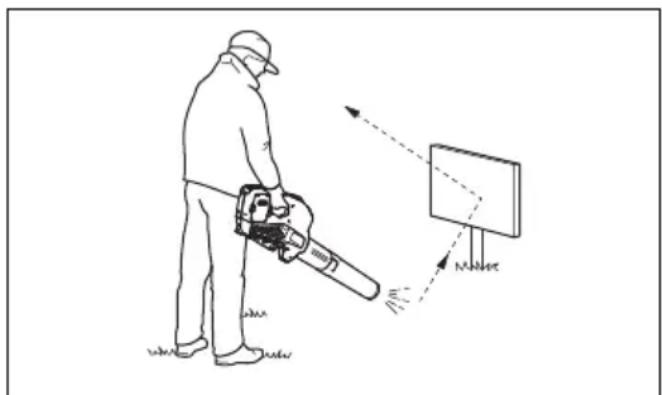

• Kijkuit voorwegschetende objecten. Stenen, afval, enzovoort kuren omhoog schieten in uwogen en blindheid of ernstig letselveroorzaken.
• Gebruik voor een betere verilgheid een aardlekschakelaar wonneer u het product oplaadt. Er is een aardlekschakelaar aangebracht ter bescherming

van gebruikers bij een eventuele elektrische storing.

• Dit product staatbekend omhaar lage trilbelasting. Alsmen teveel wordt blootgesteldaan trillingen, kan dit totbloedvat- enzenuwbeschadigingen leidenbij personen die een slechtebloedcirculatie hebben.Consulteer uw dokterwonneer u symptomen heeftdie wijzen op te groeblotstelling aan trillingen.Voorbeelden van zulke symptomen+zijn slapen,geengevoel,"kriebels",speldeprikken",pijn,geen of minderkracht,huidverkleuringen ofveranderingen van hethuidoppervlak.Deze symptomen komen meestalvoor op vingers,handen ofpolsen.
• Gebruik het product alleen voor het beoogde doel.
• Het is nicht möglich om elke möglichke situatie te vermelden. Wees algijd voorzichtig en gebruik uw gezond verstand. Vermijd situatuies die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de

bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Draagijdens het gebruik van het product alsijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting hunnen Niet alle risico'suitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zijn accu-aangedreten producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. raadt aan dat gebruikers gebruik make

van gehoorbescherming
wonneer producten gedurende
een groot deel van
de dag worden gezruikt.
Bij continu en regelmatig
gebruik dienen gebruikers
hun gehoor regelmatig te
laten controleren. Let op:
gehoorbescherming beperkt
de möglichkheid om geluiden
en waarschuwingssignalen te
horen.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt,要去 u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril要去 voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Gebruik kleding van stevige stof. Gebruik algijd een zware Lange broek en lange mouwen. Gebruik geen loszittende

kleding die gemakkelijk kan bijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop nicht op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik.

• U要去 een stofmasker gebruiken als het risico van stof bestaat.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreiben, welke functie ze hebben en hoe controles en onderhoud要去en worden uitgevoerd om hun goede werkingle te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina

49om te zien waar deze onderdelen zich bevinden op uw product.

• De levensduur van het product kan worden verkort en het risico op oncegvalen kan toenemen wanner het onderhoud van het product Niet op de juiste manier plaatsvindt en wanner service en/of reparations nicht vakkundig worden uitgevoerd. Indien umeer informatie nodig heb, verzoeken wij u contact op te nemen met de dichtst bijzijnde servicedealer.
• Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product要去 geinspecteerd en onderhonden worden zoals beschreiben in dit hoofdstuk. Als uw producteen van deze controles Niet doorstaat,要去 u contact opnemen met uw serviceworkplaats om uw unit te lately repareren.
• Om service en reparations aan het product uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de verilgheidsuitrusting van het product. Als uw product een van de volgende controles Niet goed doorstaat,

moet u ermee maar uw serviceworkplaats gaan. Als u eén van once producten koopt, garandeert dit dat de reparations en service door een vakman+konnen worden uitgevoerd. Als u uw product hebt gekocht bij eén van once servicedealers die geen serviceworkplaats heeft, vraag dan waar deuchtst bijzijnde erkende werkplaats is.

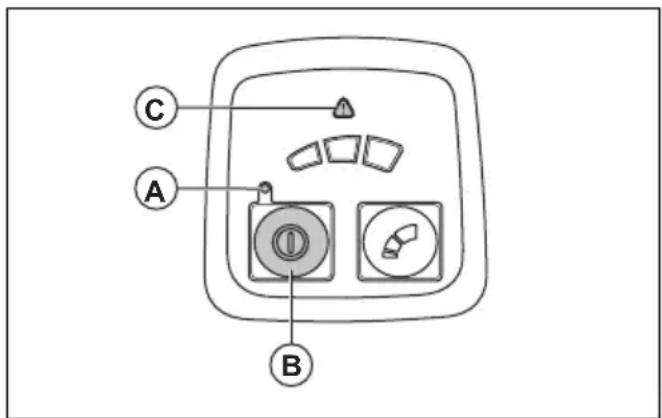

Toetsenbord controlleren

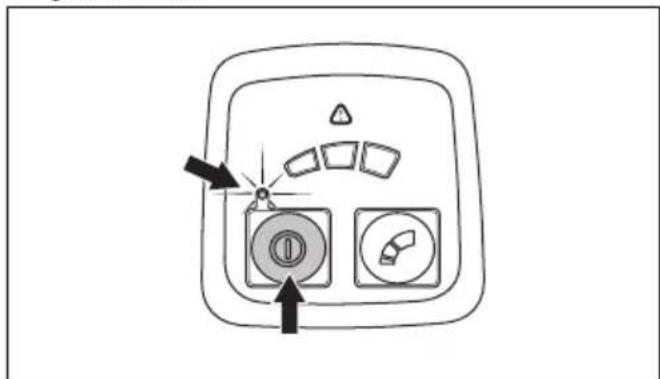

1. Houd de start/stop-knop (B) ingedrukt.

a) Het product is
ingschakeld wanner de
led (A) brandt.
b) Het product isuitgeschakeld wanneer led (A) uit is.

1. Raadpleeg Gebruikersinterface op pagina 66 als het waarschuwingslampje (C) brandt of knippert.

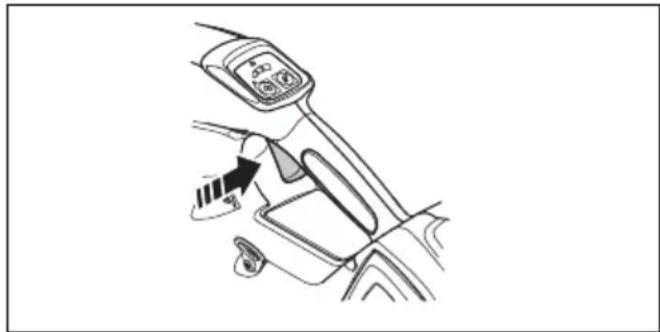

Activeringsschakelaar controlleren

• Druk de activeringsschakelaar kort in om te controleren of deze vrij beweegt.

Veiligkeit bij accu's

WAARSCHUWING:

Lees de volgende
waarschuwingen voordatu het product gaat
gebruiken.

• Gebruik uitsluitend de BLi-accu's die we voor uw product aanbevelen. De accu's zijn voorzien van softwarematige encryptie.
• Gebruik de BLi-accu's die oplaadhaar zijn uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om lets te voorkomen.
  Risico van elektrische schok. Breng de accuklemmen nicht

in contact met sleutels, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.

• Gebruik geen accu's die nicht oplaadhaarহ.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.
• Bescherm de accu gegen regen en vocht.
• Houd de accuuit de buurt van magnetrons en hoge druk.
• Probeer de accu nicht te demonteren of te slopen.
• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
• Reinig de accu of accumulator nooit met water. Zie Product, accu en accumulator reinigen op pagina 65.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING:

Lees de volgende
waarschuwingen voordatu het product gaat
gebruiken.

Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies nicht worden opgevolgd.
- Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruikuitsluitend Husqvarna QC-laders wonneer u verwangende BLi-accu's oplaadt.
- Probeer de acculader nicht te demonteren.
- Gebruik geen defecte of beschadigde acculader.
- Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculaderuit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
- Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpekanten. Let op dat de kabel Niet bekneld raakt tussen objecten zoals deuren, hekken en dergelijk.

• Gebruik de acculader Niet in de buurt van brandbare materialen of materialen die corrosie{kunnen veroorzaken. Controller of de acculader Niet is afgedekt. Haal de stekker van de acculaderuit de wandcontactdoos bij rookontwikkeling of brand.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet buiten op. Laad de accu Niet op in vochtige omstandigheden.
• Gebruik de acculader alleen op plekken met een temperatuur tussen 5^ (41°F) en 40°C (104°F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.
• Plaats geen voorwerpen in de koelspleten van de acculader.
• Verbind de contacten van de acculader nicht met metalen objecten, odomat dit kortsluiting in de acculader kan veroorzaken.
• Gebruik goedgekeurde stopcontacten die nicht beschadigd zijn. Controller of de kabel van de acculader nicht beschadigd is. Als er verlangkabels worden

gebruikt, zorg er dan voor dat deze Niet beschadigd zich.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING:

Lees de volgende waarschuwingen voordatu onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controlesuitvoert, of het product demonteert.
• De gebruiker mag alleen de onderhouds-en servicewerkzaamhedenuitvoeren die in deze bedieningshandleiding+zijn beschreiben. Ga waar uw servicedaler voor verdergaande service-of onderhoudswerkzaamheden.
• Zorg dat alle moeren, boute en schroeven vast�<|im_start|>assistant
• Zorg dat alle moeren, bouten en schroeven vast�<|im_start|>

aangedraaid, om er zeker van teল dat het product veilig fonctioneert.

• Vervang versleten of beschadigde onderdelen.
• Als u geen onderhouduitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.
• Voor alle service en reparations is speciale training vereist, vooral voor deveiligheidsvoorzieningen op het product. Als Niet alle controles in deze bedieningshandleiding een goed resultaat geen na onderhoud, ga dan maar uw servicedealer. Wij garanderend dat u�ak professionele reparations en service voor uw product krijgt.
• Gebruik alleen originele reserveonderdelen.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

De buis op het product monteren

1. Zet het blaasmondstuk over het buisvormige uiteinde van het product.

1. Duw het blaasmondstuk helemaal op zich plek en draai het blaasmondstuk om het aan het product te vergrendelen.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

De werkung controleren voordat u het product gebruikt

1. Controller de luchtinlaat op vuil en scheuren. Gebruik een borstel en verwijder gras en bladeren van het product.
2. Controller of het product correct werkt.
3. Controller alle moeren en schroeven en zorg ervoor dat ze goed vastzitten.

Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.
2. Steek de stekker in een geaard stopcontact. De LED op de acculaderlichteenmaal groen op.

Let op: De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ / 122^ . Als de temperatuur hoger is dan 50^ / 122^ , zal de acculader de accu afkoelen voordat de accu worden opgeladen.

De accu opladen

OPGELET: Zorg ervoor dat de accu, de acculader en de aansluitingen van de accu schoon en droog zich. Plaats de accu Niet in de acculader als deze vuil of nat is.

1. Sluit de acculader aan op een stopcontact. De oplaadled knippert 1 keer rood en 1 keer groen.

OPGELET: Sluit de acculader alleen aan op een stopcontact waarvan de spanning en frequentie

overeenkomen met de specificaties op het productplaatje.

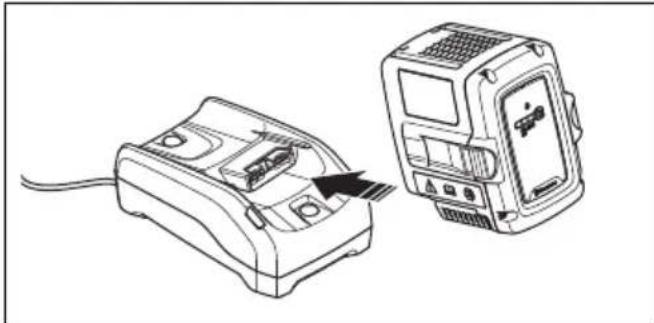

1. Sluit de accu aan op de acculader.

1. Zorg ervoor dat de oplaadled gaat branden.

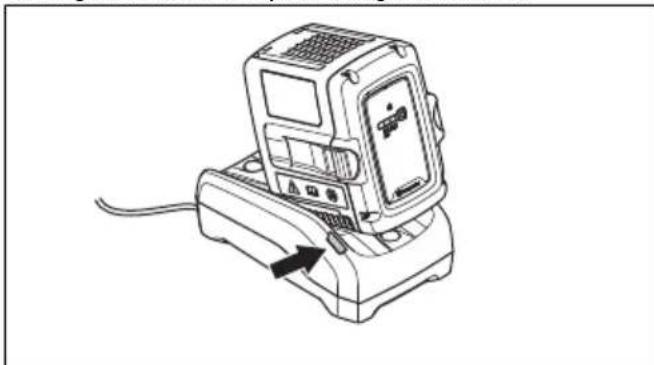

1. Verwijder de accuuit de acculader als deze volledig is opgeladen.Druk op de accu-indicatieknop voor de accustatus.Wanner alle led-indicatielampjes branden, is de accu volledig geladen.
2. Haal de stekker uit het stopcontact om de acculader van het stopcontact los te koppelen. Trek Niet aan de voedingskabel.

De accu aansluiten op het product

WAARSCHUWING: Gebruik
uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

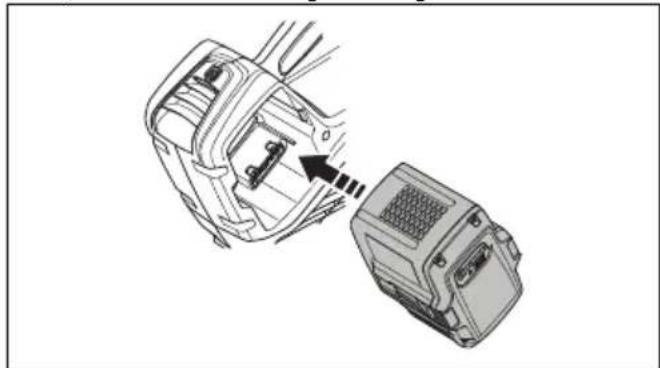

2. Schuif de accu in de accuhouder van het product. De accu要去 gemakkelijk schuiven. Als dat nicht zo is, dan is de accu Niet goed aangebracht.

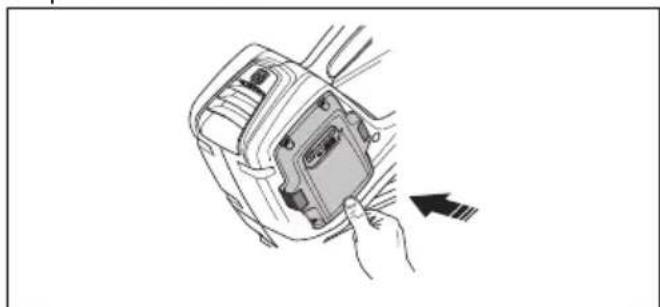

1. Druk gegen het onderste deel van de accu en druk het zover möglichk in het accucompartment. De accu vergrendelt in positie, waar bij u een klik zult horen.
2. Zorg ervoor dat de vergrendelingen goed op hunplaats vastklikken.

Product starten

1. Houd de startknop ingedrukt totdat de groene led gaat branden.

1. Gebruik de activeringsschakelaar om het product te bedieren.

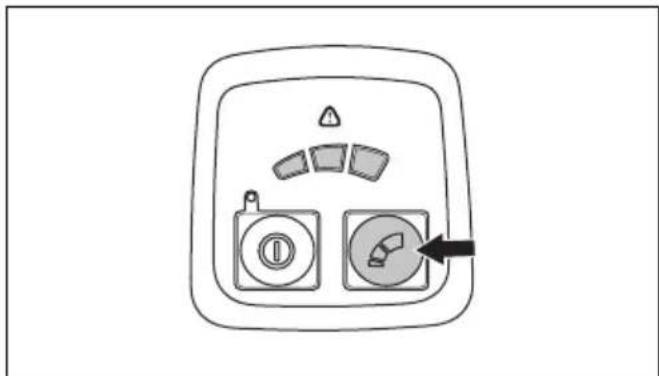

De optimale luchtstroom voor uw werk instellen

• Druk op de knop voor modusregeling om de luchtstroom in te stellen. Er zijn 3 luchtstroomstappen. De led geeft de ingestelde luchtstroom aan.

Product stoppen

1. Laat de activeringsschakelaar los.
2. Houd de aan/uit-knop ingedrukt totdat de groene led dooft.

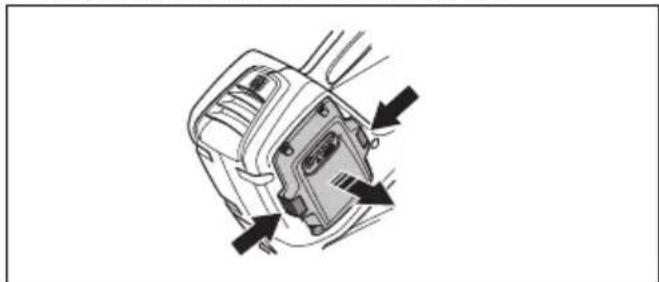

3. Verwijder de accuuit het product. Druk op de twee ontgrendelknoppen en verwijder de accu.

Automatische uitschakelfunctie

Het product heeft een automatische uitschakelfunctie die het product stopt als het Niet worden gebruikt. Het product worden na 30 minutes uitgeschakeld.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Onderhoudsschema

WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert.

Hieronder volgt een lijst van het onderhoud dat u aan het product moet UITvoeren.

Onderhoud	Elke dag	Vekelijks	Maande- lijkss
Reinig de buitenkant van de machine met een schone en droge doeck. Gebruik nooit water.	X
Houd de handgrepen droog, schoon en vrij van olie en vet. X
Controller of de start/stop-knop correct werkt en nicht beschadigd is. X
Zorg ervoor dat de activeringsschakelaar correct werkt met betrekking tot veilig- heid.	X
Controller of de bouten en moeren vastgedraaid+zijn. X
Controller of de accu onbeschadigd is. X
Controller de laadstatus van de accu. X
Controller of de ontgrendelknoppen op de accu werken en de accu in de machi- ne vergrendelen.	X
Controller of de acculader onbeschadigd is en goed werkt. X
Controller of alle koppelstukken, aansluitingen en kabels intact en schoon+zijn. X
Controller de aansluitingen:tussen de accu en de machine en controller tevens de aansluiting:tussen de accu en de acculader.			X

Luchtinlaat controlleren

1. Zorg ervoor dat de luchtinlaat aan derijkant van het product Niet worden geblokkeerd.

1. Stop het product en verwijder bladeren of ongewenst materiaal indien nodig.

OPGELET: Een verstopte

luchtinlaat vermindert de blaascapaciteit van het product en verhoogt de

werktemperatuur van de motor. Dit kan leiden tot motorstoringen,ondat de motor te heet worden.

Accu en acculader controleren

1. Controller de accu op beschadigingen, bijvoorbeeld scheuren.
2. Controller de acculader op beschadigingen, bijvoorbeeld scheuren.
3. Controller of de aansluitkabel van de acculader nicht beschadigd of gescheurd is.

Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.
2. Reinig de accu en acculader met een droge doeck. Houd de accugeleiderails schoon.
3. Zorg ervoor dat de aansluitingen van de accu en de acculader schoon zijn voor dat de accu in de acculader of het product worden geplaatst.

Probleemoplossing

Gebruikersinterface

Gebruikersin-terface	Mogelijkke fou-ten	Mogelijkke oplossing
Groene led knippert	Lage accu-spanning.	Laad de accu op.
Rode fou-led knippert	Temperatuuraf-wijking.	Laat het product afkoelen.
Het product start nicht	Vuil in de ac-cuaansluitin-gen.	Reinig met perslucht of een zachte borstel.
	De accu is leeg.	Laad de accu op.
Rode fou-led knippert	Onderhoud is nodig.	Neem contact op met uw serviceworkplaats.

Accu

LED-display	Mogelijkke fouten Mogelijkke actie
Groene LED knippert Lage accuspanning. Laad de accu op.
Rode fout-LED knippert De accu is leeg. Laad de accu op.
		Temperatuurafwijking. Gebruik de accu bij temperaturen:tussen -10 °C (14 °F) en 40 °C (104 °F).
		Overspanning. Controller of de netspanning over-eenkomt met de spanning die is aan-gegeven op het typeplaatje op het product.
		Haal de accu UIT de accelader.
Rode fout-LED brandt Celverschil te grot (1V). Neem contact op met de servicekrankplaats.

Acculader

Probleem	Mogelijkke fouten Mogelijkke oplossing
Rode fout-led knippert. Temperatuurafwijking. Gebruik de acculader bij temperatu-ren:tussen 5 °C (41 °F) en 40 °C (104 °F).

Probleem Mogelijk fouten Mogelijk oplossing
Rode fout-led gaat branden. Neem contact op met uw servicedeza-	Ier.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.
• Plaats de accu en de acculader in een droge, vocht-en vorstvrije ruimte.
• Bewaar de accu Niet opplaatsen waar staatische elektricitiean aanwezig is. Bewaar de accu Niet in een metalen doos.
• Bewaar de accu op een plaat met een temperatuur:tussen 5^ en 25^ en Niet in direct zonlicht.
• Bewaar de acculader op een plaat met een temperatuur:tussen 5^ en 45^ en nicht in direct zonlicht.
• Gebruik de acculader alleen als de omgevingstemperatuur:tussen 5^ en 40^ ligt.
  Laad de accu op:tussen de 30% en 50% voorafgaand aan langdurige opslag.
• Berg de acculader op in een ruimte die afgesloten en droog is.
• Bewaar de accu Niet in de buurt van de acculader.
  Laat kinderen en andere onbevoegde Personen Niet

aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kurz afluien.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langereijd opslaat.
• Gebruik de transportbescherming op het product om letsel bij Personen of schade aan het productijdens vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.

Accu, acculader en product afvoeren

Het onderstaande symbol betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt verruiling van het milieu en letsel bij Personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbol staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

	120iB
Motor
Motortype BLDC (borstelloos) 36 V
Gewicht
Gewicht zonder accu, kg 2.0
Geluidsemissies9
Geluidsvermogenniveau, gemeten dB(A) 96
Geluidsvermogenniveau, gegardeerd LWA dB (A) 97
Waterbeschermingsniveau
Geschikt voor alle weersomstandigheden Ja
IPX410	Nee
Geluidsniveau11
Equivalent geluidsdrukniveau op oorhoogte van de gebruiker, gemeten in overeenstemming met EN/ISO 11203 en ISO 22868, dB(A):	83
Trillingsniveau12
Trillingsniveauaus in de handgrepen, gemeten volgens ISO 22867, m/s2	1.0
Ventilatorprestaties
Luchtstroom in normale modus met standard mondstuk, m3/min 10,3
Maximale luchtsnelheid in normale modus met standard mondstuk, m/s / mph	46 / 102,9

Geluids- en trillingsgegevens zich bepaald op basis van het nominale maximale toerental.

Goedgekeurde accu's

Gebruik uitsluitend Husqvarna originele BLi-accu's voor dit product.

Goedgekeurde accu's

Accu BLi10 BLi20
Type Lithium-ion Lithium-ion
Accucapaciteit, Ah 2,1 (VTC4) 2 (HD2) 4,2 (VTC4) 4,0 (HD2)
Nominate spanning, V 36 36,5 36	36,5
Gewicht, kg/lbs	0,7/1,5	0,7/1,5	1,2/2,6	1,2/2,6

Accu	B70	B140
Type Lithium-ion Lithium-ion
Accu B70 B140
Accucapaciteit, Ah 2 4,0
Nominale spanning, V 36 36
Gewicht, kg/lbs 0,7/1,5 1,2/2,6

Goedgekeurde acculaders

Acculader QC 80
Ingangsspanning, V 100-240
Frequentie, Hz 50-60
Vermogen, W 80

Acculader C80
Ingangsspanning, V 100-240
Frequentie, Hz 50-60
Vermogen, W 80

EG verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvama AB, SE-561 82 Huskvama, ZWEDEN, tel.: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Handgedrageren blazer met accu
Merk	Husqvarna
Type / model 120iB
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EMC "beteffende elektromagnetische compatibilititeit"
2011/65/EU "beteffende beperking van gevaarlijke stoffen"
2000/14/EG "beteffende geluid buitenschuis"

en dat de volgende normen en/of technische
specificaties zichtoegepast:EN 60335-1:2012,EN
50636-2-100:2014,EN 61000-6-3:2007+A1:2011,EN
61000-6-1:2007,EN IEC 63000:2018

Lader QC80 (ook op de markt gebracht als afzonderlijk product 2014): EN 60335-1:2012+A11:2014, EN 60335-2-29:2004+A2:2010, EN 62233:2008 EN 55014-1:2017+A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft een verklaring afgegeben van overeenstemming met de Richtlijn van de Raad (2000/14/EG), beordelingsprocedure voor conformiteit: Bijlage VI

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 67.
Huskvarna, 2022-04-11

Stefan Holmberg

Verantwoordelijk voor technische documentatie

Sommario

Introduzione 71

Sicurezza. 72

Montaggio. 84

Utilizzo 84

Manutenzione 86

Ricerca guasti. 87

Originele instructies
