MANUAL DE UTILIZADOR 530BT HUSQVARNA

AVVIAMENTO E ARRESTO

Huskvarna, den 30. März 2016 Per Gustafsson, Entwicklungsleiter (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)EXPLICAÇÃO DOS SÍMBOLOS Portuguese – 211 Símbolos ATENÇÃO! A máquina, se for usada de forma indevida ou incorrecta, pode ser perigosa, causandosérios ferimentos ou mesmo a morte do utente ou outras pessoas. Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina. Use sempre:

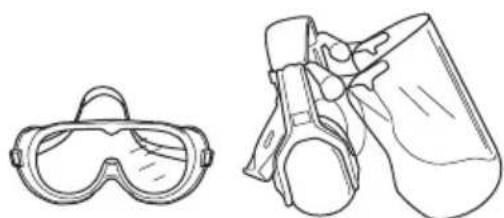

• Protectores acústicos

• Protecção ocular aprovada Este produto está conforme as directivas em validade da CE. Deve-se usar luvas quando necessário. O soprador pode arremessar violentamente objectos que podem fazer ricochete. Isso pode levar a graves lesões nos olhos no caso do equipamento de segurança recomendado não ser usado. O operador da máquina tem que providenciar de modo a que pessoas e animais não se aproximem a menos de 15 metros. Devido a vários operadores trabalharem simultaneamente na mesma área, tem que haver uma distância de segurança de 15 metros pelo menos. Dado o risco de poeira, deve-se usar protecção respiratória. Mantenha todas as partes do seu corpo afastadas de superfícies quentes. Emissões sonoras para o meio ambiente conforme directiva da Comunidade Europeia. A emissão da máquina é indicada no capítulo Especificações técnicas e no autocolante. Os restantes símbolos e autocolantes existentes na máquina dizem respeito a exigências específicas para homologação em alguns países. Controlo e/ou manutenção devem ser efectuados com o motor desligado, com o contacto de paragem na posição STOP. Use sempre luvas de protecção. Limpeza periódica obrigatória. Inspecção ocular. Uso obrigatório de óculos ou viseira de protecção. Enchimento de combustível. Estrangulador na posição de 'aberto'. Estrangulador na posição de 'fechado'.ÍNDICE 212 – Portuguese Índice Antes de arrancar, observe o seguinte: Leia as instruções para o uso com toda a atenção. Husqvarna AB efectua o desenvolvimento contínuo dos seus produtos, reservando-se o direito de introduzir modificacões referentes, entre outros, ao aspecto e forma dos mesmos sem aviso prévio. A máquina está projectada apenas para limpeza por sopro de relvados, caminhos, ruas asfaltadas e similares.

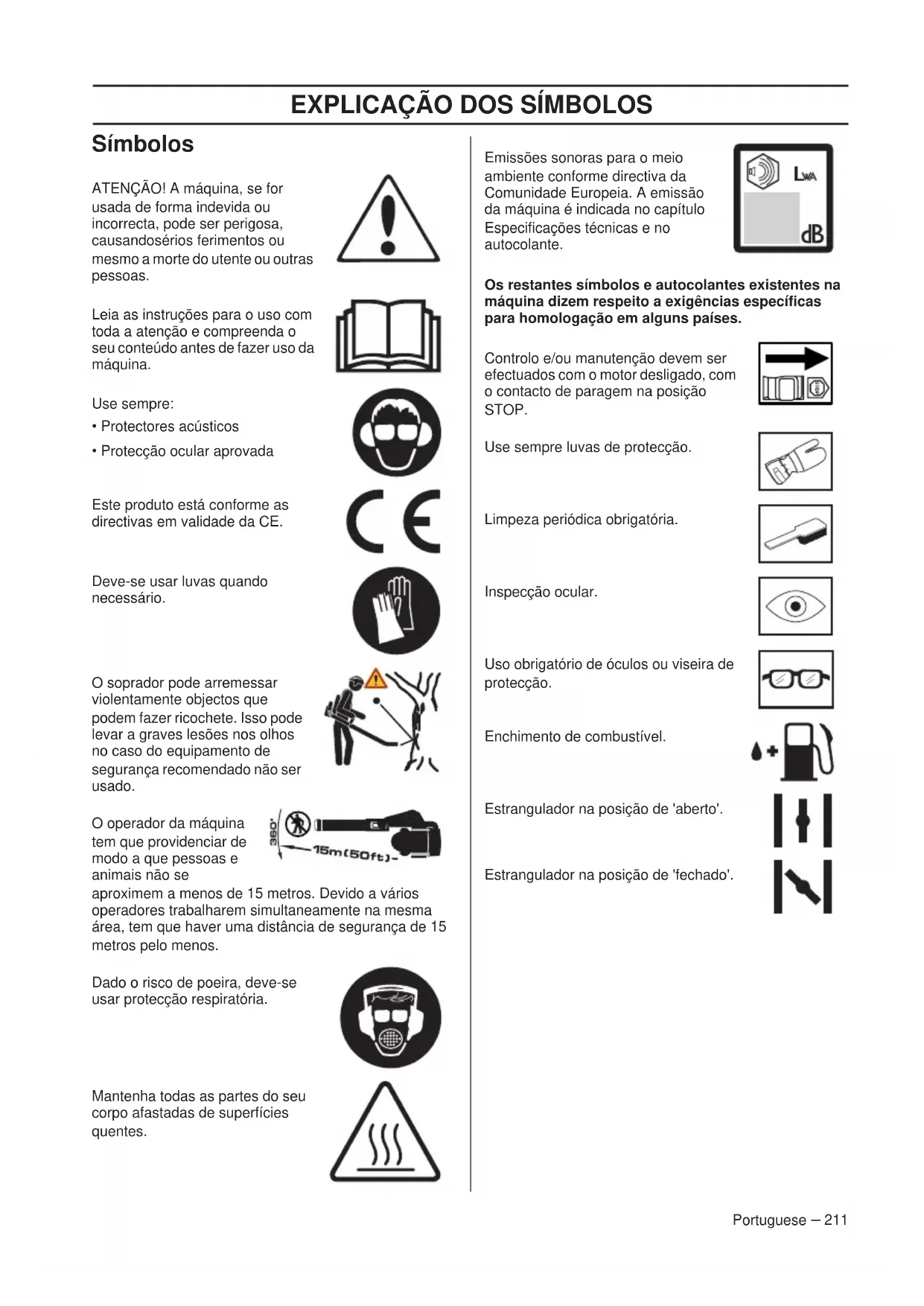

EXPLICAÇÃO DOS SÍMBOLOS

Noções gerais ....................................................... 215

INSTRUÇÕES DE SEGURANÇA

• Equipamento de protecção pessoal p. 217
• Equipamento de segurança da máquina p. 217
• Controlo, manutenção e assistência ao equipamento de segurança da máquina p. 218
• Instruções gerais de trabalho p. 219

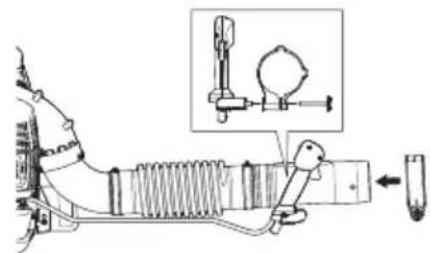

• MONTAGEM Montagem do tubo de sopro e do punho de comando p. 222

Especificações técnicas ........................................ 230 Certificado CE de conformidade ........................... 231

ATENÇÃO! A exposição prolongada a ruídos pode provocar danos auditivos permanentes. Por isso, use sempre protectores acústicos aprovados.

ATENÇÃO! Sob nenhumas circunstâncias é permitido modificar a configuração original da máquina sem a autorização expressa do fabricante. Devem usar-se sempre acessórios originais. Modificações e/ou acessórios não autorizados podem acarretar em sérias lesões ou perigo de vida para o utilizador ou outros.

ATENÇÃO! Um soprador, se utilizado inadvertida ou erradamente, pode tornar- se num instrumento perigoso,, causando sérias lesões,que podem ser até mesmo mortais,. É de extrema importância que você leia e compreenda o conteúdo destas instruções para o uso.Portuguese – 213 INTRODUÇÃO Prezado cliente! Parabéns pela sua prefência na compra de um produto Husqvarna ! A história da Husqvarna recua no tempo até 1689, quando o rei Karl XI mandou construir uma fábrica na margem da ribeira Huskvarna para fabricar mosquetes. A localização junto à ribeira Huskvarna era lógica, dado que as água da ribeira eram usadas para gerar energia e desta forma se tinha acesso a uma hidrogeradora de energia. Durante os mais de 300 anos de existência da fábrica Husqvarna foram fabricados inúmeros produtos, desde os antigos fogões a lenha às modernas máquinas de cozinha, máquinas de coser, bicicletas, motocicletas, etc. Em 1956 foi lançada a primeira máquina de cortar relva motorizada que em 1959 foi seguida da motosserra, e é neste sector que a Husqvarna actualmente actua. A Husqvarna é actualmente um dos maiores fabricantes mundiais de produtos florestais e para jardinagem, com a qualidade e o desempenho como prioridade máxima. A ideia comercial é projectar, fabricar e comercializar produtos motorizados para uso florestal e de jardinagem, bem como para a indústria da construção e a indústria fabril. A meta da Husqvarna é também ser ponta de lança no que diz respeito a ergonomia, facilidade de utilização, segurança e consciência ambiental, razão pela qual foram criados vários aperfeiçoamentos para melhorar os produtos nessas áreas. Estamos convencidos de que será com satisfação que apreciará a qualidade e desempenho dos nossos produtos durante muito tempo no futuro. A compra de qualquer dos nossos produtos dá-lhe acesso a ajuda profissional com reparações e assistência técnica, na eventualidade de, apesar de tudo, acontecer qualquer coisa. No caso do local de compra da máquina não ter sido nenhum dos nossos revendedores autorizados, pergunte-lhes aonde fica a oficina especializada mais próxima. Esperamos que ficará satisfeito com a sua nova máquina e que ela o acompanhará durante muito tempo. Lembre-se de que estas instruções de utilização são um documento valioso. Seguindo o seu conteúdo (utilização, assistência técnica, manutenção, etc) aumentará consideravelmente a vida útil da máquina bem como o preço de venda em segunda mão da mesma. Se vender a sua máquina, entregue as instruções de utilização ao novo proprietário. Muito obrigado por usar um produto Husqvarna! Husqvarna AB efectua o desenvolvimento contínuo dos seus produtos, reservando-se o direito de introduzir modificacões referentes, entre outros, ao aspecto e forma dos mesmos sem aviso prévio.214 – Portuguese COMO SE CHAMA? Como se chama no soprador?

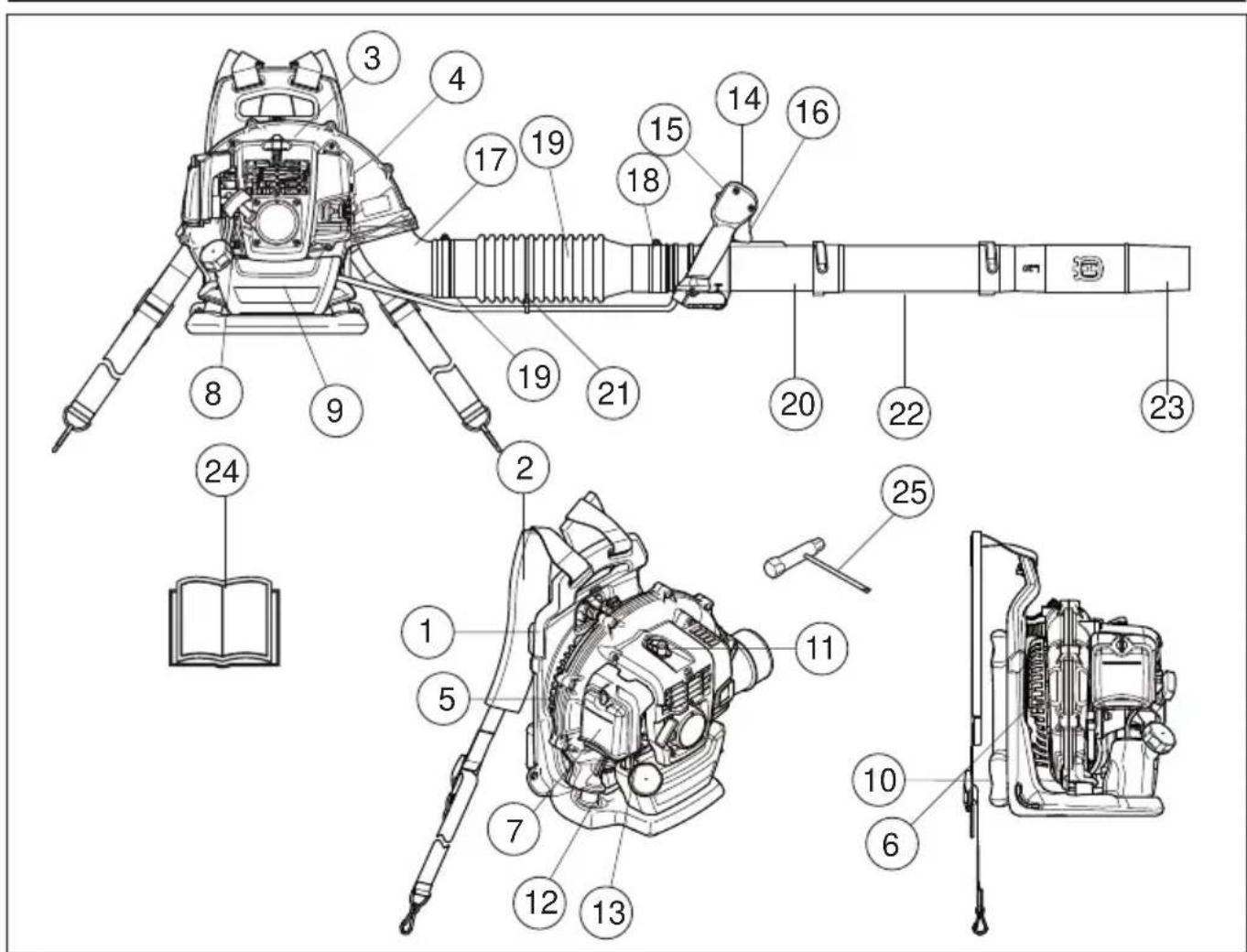

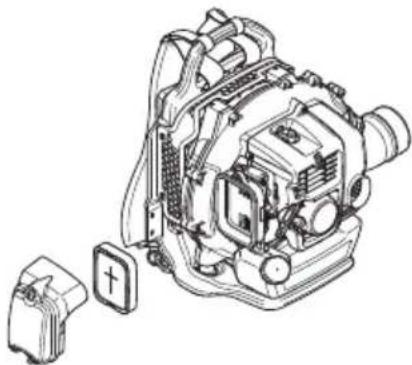

1 Estrutura 2 Correia de suporte (Faixa de cinta apenas disponível para os modelos 350BT) 3 Cobertura do motor 4 Cobertura da ventoinha 5 Grelha de entrada de ar 6 Ventoinha 7 Filtro de rede do ar 8 Pega do arranque 9 Depósito de combustível 10 Almofada 11 Vela de ignição 12 Sistema anti-vibração 13 Arranque a frio 14 Punho de comando/Punho de manobra 15 Contacto de paragem com regulação do ponto de aceleração. 16 Acelerador 17 Cotovelo 18 Braçadeira 19 Mangueira flexível 20 Tubo de manobra 21 Braçadeira 22 Tubo intermédio 23 Tubo de sopro 24 Instruções para o uso 25 Chave universalINSTRUÇÕES GERAIS DE SEGURANÇA Portuguese – 215 Noções gerais Arranque

• Nunca ponha a máquina a trabalhar dentro de casa. Conscientize-se do perigo que representa inspirar os gases de escape do motor.• Inspeccione as redondezas e certifique-se de não haver o risco de pessoas ou animais entrarem em contacto com a saída de sopro.• Coloque a máquina no solo, pressione o corpo da máquina contra o solo com a mão esquerda (Nota: Não com o pé). Agarre depois a pega do arranque com a mão direita e dê puxões rápidos e fortes. Segurança no manejo de combustível
• Use reservatórios de combustível com protecção contra enchimento excessivo.• Nunca abasteça uma máquina com o motor em funcionamento. Pare o motor e deixe arrefecer alguns minutos antes de abastecer.• Zele por uma boa ventilação ao abastecer e misturar combustível (gasolina e óleo de dois tempos).• Evite todo o contacto da pele com combustível. O combustível irrita e pode provocar alterações na pele.• Afaste a máquina pelo menos 3 metros do lugar onde abasteceu, antes de arrancar.• Nunca arranque com a máquina: - Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem. - Se derramou combustível sobre si próprio ou na sua roupa, troque de roupa. Lave as partes do corpo que estiveram em contacto com o combustível. Lave com água e sabonete. - Se a máquina tiver fuga de combustível. Controle regularmente se há fugas na tampa do depósito e nos tubos de combustível.IMPORTANTE!A máquina está projectada apenas para limpeza por sopro de relvados, caminhos, ruas asfaltadas e similares.Antes de utilizar, faça uma inspecção geral à máquina. Consulte o esquema de manutenção.Nunca use a máquina se estiver cansado, se bebeu álcool ou se toma remédios que podem influir na sua visão, discernimento ou controlo sobre o corpo.Use equipamento de protecção pessoal. Ver as instruções na secção ”Equipamento de protecção pessoal”.Nunca use uma máquina que foi modificada a ponto de não mais corresponder à construção original.Nunca use uma máquina defeituosa. Efectue as verificações de segurança e cumpra as instruções de manutenção e assistência técnica contidas neste manual. Alguns serviços de manutenção e de assistência técnica deverão ser executados por especialistas qualificados. Consulte as instruções na secção Manutenção.Todas as tampas e protecções devem estar montadas antes da máquina ser posta em funcionamento. Verifique se o cachimbo da vela e o cabo de ignição estão em bom estado para evitar o risco de choques eléctricos.O operador da máquina tem que providenciar de modo a que pessoas e animais não se aproximem a menos de 15 metros. Devido a vários operadores trabalharem simultaneamente na mesma área, tem que haver uma distância de segurança de 15 metros pelo menos.Nunca permita que crianças utilizem a máquina.Nunca permita que outra pessoa utilize a máquina sem estar certo de que a mesma entendeu o conteúdo do manual de instruções.Verifique sempre se existem objectos que possam bloquear a grelha de entrada de ar antes de iniciar os trabalhos.Nunca retire a grelha de entrada de ar.Em caso de emergência, liberte-se da máquina abrindo as correias de peito e de cintura, e deixando a máquina cair para trás.Entre sempre em contacto com as autoridades locais e verifique se está a seguir as determinações apropriadas.Mantenha todas as partes do seu corpo afastadas de superfícies quentes.Não toque nunca na vela ou no cabo de ignição enquanto o motor estiver ligado. ATENÇÃO! Esta máquina produz um campo electromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos activos ou passivos. Para reduzir o risco de lesões graves ou mortais, recomendamos que portadores de dispositivos implantados consultem o seu médico e o fabricante do implante antes de utilizar a máquina.INSTRUÇÕES GERAIS DE SEGURANÇA 216 – Portuguese Transporte e armazenagem

• Guarde e transporte a máquina e o combustível de modo tal que não haja o risco de possíveis fugas e vapores entrarem em contacto com fontes de faíscas ou chama aberta, tais como máquinas e motores eléctricos, contactos/interruptores eléctricos ou mesmo caldeiras.

• Ao armazenar e transportar combustível, utilize recipiente especialmente destinado e aprovado para esse fim.

• Em armazenagem por tempo prolongado, o depósito de combustível da máquina deve ser esvaziado. Consulte o posto de abastecimento mais próximo sobre como proceder com o combustível excedente. Esvazie o depósito de combustível e prima a bomba de ferrar até que todo o combustível tenha sido eliminado.

• Retire a vela de ignição e verta uma colher de óleo de 2 tempos no cilindro. Vire o motor algumas vezes e depois volte a colocar a vela de ignição no lugar.

• Certifique-se de que a máquina foi cuidadosamente limpa e submetida a uma revisão completa antes de ser armazenada por tempo prolongado.

• Trave a máquina durante o transporte.

• Armazene a máquina num local seco, fresco, bem arejado e isento de poeiras. Mantenha a máquina fora do alcance de crianças. Ajuste do suporte Um suporte e uma máquina bem ajustados facilitam o trabalho consideravelmente. Ajuste o suporte para a melhor posição de trabalho. Aperte as correias laterais de modo que o peso fique distribuído igualmente por ambos os ombros. Coloque a correia dos quadris sobre os quadris e não demasiado abaixo na barriga. Aperte a correia dos quadris de modo a sentir que o peso do soprador repousa nos quadris. NOTE! O 530BT não possui faixa de cinta.

ATENÇÃO! Tenha cuidado ao manusear combustível. Pense nos riscos de incêndio, explosão e inalação.

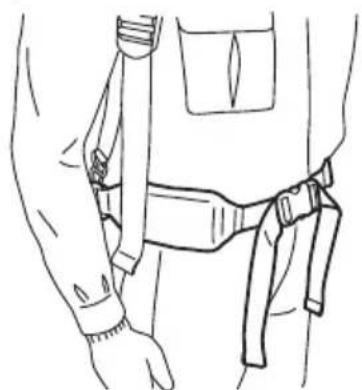

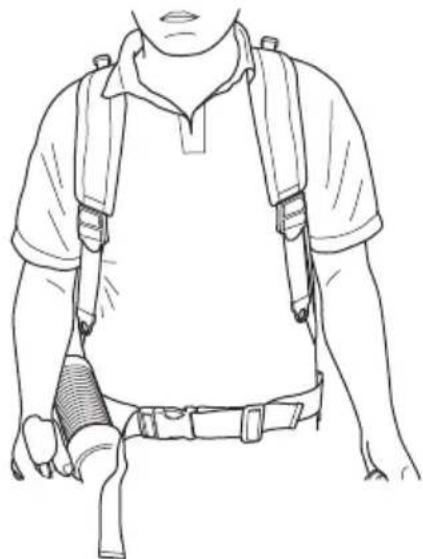

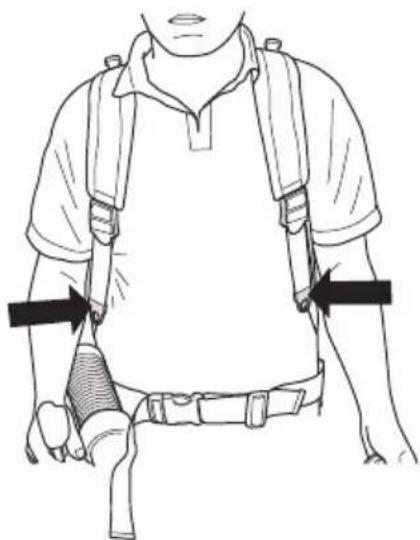

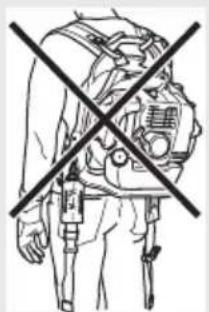

ATENÇÃO! Ao trabalhar com a máquina tem-se sempre que usar as correias de suporte. Se isso não for feito, não se pode manobrar com segurança, o que pode causar ferimentos a si mesmo ou a outros. Assegure-se de que a faixa de cinta está fechada e correctamente ajustada. Caso não esteja a utilizar uma faixa de cinta, assegure-se de que a retira da unidade e a armazena. Existe o risco de a faixa se prender e fazer cair a unidade. Existe o risco de uma faixa não fechada ficar presa ou ser sugada pela ventoinha da máquina.INSTRUÇÕES DE SEGURANÇA Portuguese – 217 Equipamento de protecção pessoal

• Deve-se usar luvas quando necessário.• Devem-se usar protectores acústicos com suficiente insonorização.• Deve sempre usar-se protecção ocular aprovada. Mesmo que se use viseira, devem usar-se óculos de protecção aprovados. Consideram-se óculos de protecção aprovados, os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE. O embate de ramos ou objectos arremessados podem ferir os olhos.• Use botas estáveis e antideslizantes.• Use sempre calças compridas e resistentes, botas, luvas e uma camisola de manga comprida. Para reduzir o risco de ferimentos associados ao facto de os objectos ficarem presos nas peças rotativas, não use roupa larga, lenços, jóias, etc. Prenda o cabelo acima dos ombros.• Dado o risco de poeira, deve-se usar protecção respiratória.• Os primeiros socorros devem sempre estar à mão. Equipamento de segurança da máquina Nesta secção esclarecem-se quais são as peças de segurança da máquina, que função desempenham e ainda como efectuar o controlo e a manutenção para se certificar da sua operacionalidade. Ver capítulo Como se chama?, para localizar onde estas peças se encontram na sua máquina. Contacto de paragem O contacto de paragem é usado para desligar o motor.Retire o cabo de ignição e a vela de ignição para executar a inspecção e manutenção. ATENÇÃO! Em quaisquer circunstâncias de utilização da máquina deve ser utilizado equipamento de protecção pessoal aprovado. O equipamento de protecção pessoal não elimina o risco de lesão mas reduz os seus efeitos em caso de acidente. Consulte o seu concessionário na escolha do equipamento. Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina. ATENÇÃO! Esteja sempre atento a sinais de alarme ou avisos de viva voz quando usar protectores acústicos. Retire os protectores acústicos logo que o motor tenha parado. ATENÇÃO! Nunca use uma máquina com peças de segurança defeituosas. Siga as instruções de controlo, manutenção e assistência técnica listadas nesta secção.INSTRUÇÕES DE SEGURANÇA 218 – Portuguese Sistema anti-vibração A máquina está equipada com um sistema de amortecimento de vibrações, construído de forma a propiciar uma utilização tão confortável e isenta de vibrações quanto possível. Silenciador O silenciador é construído para propiciar o mais baixo nível de ruído possível bem como desviar os gases de escape do utilizador. Em países com clima quente e seco, o perigo de incêndio é considerável. Por isso equipámos o silenciador com uma rede retentora de faíscas montada dentro do silenciador. Para silenciadores é muito importante que as instruções de controlo, manutenção e assistência sejam cumpridas. Ver as instruções da secção Controlo, manutenção e assistência técnica ao equipamento de segurança da máquina. Controlo, manutenção e assistência ao equipamento de segurança da máquina Contacto de paragem

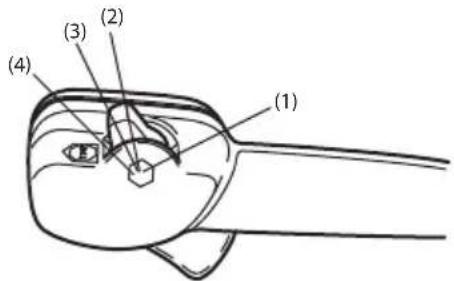

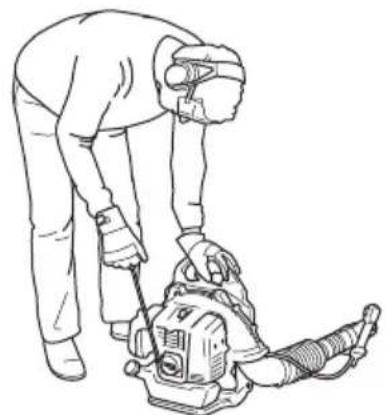

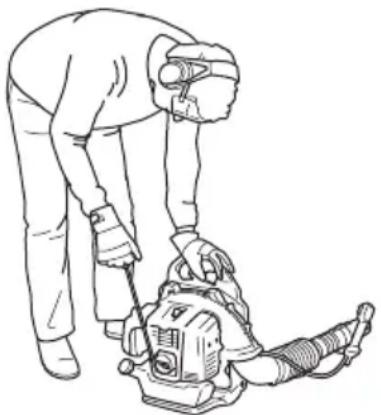

• Arranque o motor e verifique se este se desliga quando o contacto de paragem é levado à posição de paragem.

ATENÇÃO! A exposição excessiva a vibrações pode levar a lesões arteriais ou nervosas em pessoas que tenham distúrbios do aparelho circulatório. Procure um médico se constatar sintomas corporais que se possam relacionar com exposição excessiva a vibrações. Exemplos desses sintomas são entorpecimento, ausência de tacto, comichões, "pontadas", dor, ausência ou redução da força normal, mudanças na cor da pele ou na sua superfície. Esses sintomas surgem normalmente nos dedos, mãos ou pulsos. O risco dessas lesões pode aumentar a baixas temperaturas. 530BT350BT

ATENÇÃO! Tenha em mente o seguinte: Os gases de escape do motor contêm monóxido de carbono, que pode causar intoxicações. Por esse motivo, nunca deve arrancar ou usar a máquina em ambiente fechado ou com ventilação deficiente. Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Portanto, nunca arranque com a máquina em interiores ou nas proximidades de material inflamável!

ATENÇÃO! O interior do silenciador contém produtos químicos potencialmente cancerígenos. Evite o contacto directo com esses produtos se tiver um silenciador danificado.

ATENÇÃO! Toda a assistência e reparação da máquina requer formação especializada. Especialmente no que se refere ao equipamento de segurança. Se a máquina não satisfizer algum dos controlos abaixo mencionados, procure a sua oficina autorizada. A compra de qualquer dos nossos produtos garante- lhe a obtenção de reparação e assistência profissionais. Se o local da compra da máquina não for um dos nossos concessionários com assistência técnica, consulte a oficina autorizada mais próxima.INSTRUÇÕES DE SEGURANÇA Portuguese – 219 Sistema anti-vibração

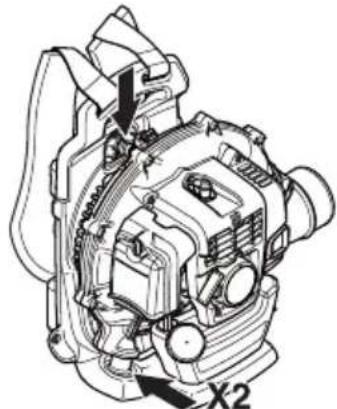

• Verifique regularmente os elementos anti-vibração com vista a fissuras e deformação. Se estiverem danificados, substitua-os.• Verifique se os elementos anti-vibração estão inteiros e bem fixos. Silenciador

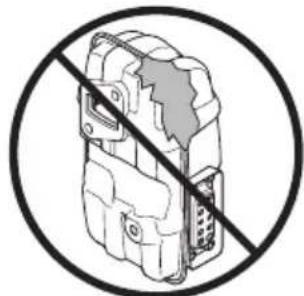

• Nunca use uma máquina com silenciador defeituoso.• Verifique regularmente se o silenciador está fixo à máquina.• O silenciador da sua máquina está equipado com uma rede retentora de faíscas que deve ser limpa regularmente. Ver secção Silenciador no capítulo Manutenção. Uma rede obstruída pode levar a sobreaquecimento do motor e causar graves danos no mesmo. Nunca use um silenciador com rede retentora de faíscas defeituosa. Filtro de ar Não utilize nunca o soprador de folhas sem filtro de ar ou com um elemento do filtro deformado ou danificado pois o ar não filtrado e com poeiras pode danificar rapidamente o motor. Instruções gerais de trabalho Respeite as pessoas ao seu redor evitando usar a máquina a horas impróprias, por exemplo a horas avançadas da noite ou cedo de manhã. Reduza os níveis de ruído limitando o número de unidades de equipamento utilizadas em simultâneo. Leia e siga os conselhos simples que se seguem, de modo a incomodar o menos possível as pessoas ao seu redor.• Use o soprador com a aceleração mínima possível. Muito raramente é necessário usar a aceleração máxima. Muitas das fases do trabalho podem ser efectuadas com meia aceleração. Uma aceleração mais baixa significa menos ruído e menos poeira. Também se torna mais fácil controlar o lixo a recolher/deslocar.• Use um ancinho ou uma vassoura para despegar o lixo pegado ao solo.• Mantenha o bocal do soprador o mais perto possível do solo. Utilize todo o comprimento do tubo de sopro para manter a corrente de ar junto ao solo• Deixe tudo limpo e arrumado. Certifique-se de não ter soprado lixo para propriedade alheia. Proceda à eliminação dos resíduos em recipientes para lixo.• Utilize a máquina durante as horas úteis normais, de modo a evitar ruído desnecessário. Evite trabalhar cedo de manhã ou a horas tardias da noite. 530BT350BT ATENÇÃO! Nunca use uma máquina com equipamento de segurança defeituoso. O equipamento de segurança da máquina deverá ser controlado e a sua manutenção feita conforme se descreve nesta secção. Se a sua máquina não satisfizer a algum desses controlos, deverá ser enviada a uma oficina autorizada para reparação.IMPORTANTE! Esta secção aborda regras básicas de segurança para o trabalho com o soprador. Se você se sentir inseguro sobre o modo de prosseguir com o trabalho, consulte um especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada. Evite toda a forma de uso para a qual se sinta insuficientemente qualificado. ATENÇÃO! Preste atenção ao que se passa na sua vizinhança. Se alguém se aproximar da sua área de trabalho, coloque o acelerador no mínimo até a pessoa se encontrar a uma distância segura. Não aponte o soprador contra pessoas, animais, lugares de recreio, janelas abertas, automóveis, etc.INSTRUÇÕES DE SEGURANÇA 220 – Portuguese Regras básicas de segurança

• Não é permitida a presença indevida de pessoas e animais dentro da área de trabalho com um raio de 15 metros.

• Deixar o motor arrefecer antes de atestar com combustível.

• Mantenha todas as partes do seu corpo afastadas de superfícies quentes.

• Caso a máquina pegue fogo ou ocorra qualquer outra emergência que o force a afastar-se rapidamente da máquina, abra as correias do arnês e deixe a máquina cair para trás.

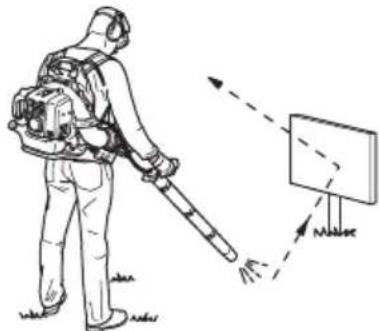

• A forte corrente de ar pode deslocar objectos a uma velocidade tal que podem fazer ricochete e causar graves ferimentos nos olhos.

• Não aponte o jacto de ar contra pessoas nem animais.

• Pare o motor antes de montar ou desmontar acessórios ou outras peças.

• Evite o uso em condições meteorológicas desfavoráveis. Por exemplo, em denso nevoeiro, chuva e vento fortes, frio intenso, etc. Trabalhar com mau tempo é cansativo e pode levar a situações perigosas, tais como ir para terreno escorregadio.

• Minimize o tempo de sopro humedecendo ligeiramente as áreas com muito pó ou utilizando equipamento de pulverização.

• Reduza o consumo de água utilizando sopradores em vez de mangueiras de água nas várias aplicações relacionadas com o relvado e o jardim, tais como gradeamentos, guarda-ventos, pátios, alpendres, etc.

• Certifique-se de que pode andar e estar de pé com segurança. Tenha cuidado com eventuais obstáculos em caso de um deslocamento inesperado (raízes, pedras, galhos, buracos, valas, etc.). Use de extrema precaução ao trabalhar em terreno inclinado.

• Nunca pouse a máquina com o motor em funcionamento sem que a tenha bem vigiada.

• Os gases de escape do motor contêm monóxido de carbono, que pode causar intoxicações. Por esse motivo, nunca deve arrancar ou usar a máquina em ambiente fechado ou com ventilação deficiente.

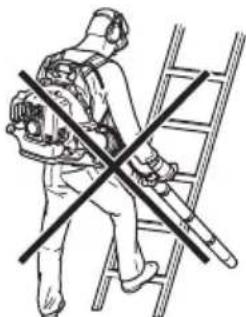

• Não é permitido usar o soprador em escadas ou andaimes, nem em locais altos (como telhados). Fazê-lo poderia provocar ferimentos graves.

• NOTA! Nunca use uma máquina sem que possa pedir ajuda em caso de acidente. Técnicas básicas de trabalho

• Este soprador é do tipo mochila, sendo carregado por meio de correias de ombros durante a operação. É operado e controlado com o punho sobre o tubo, utilizando a mão direita.

• O velocidade do jacto de ar é regulada com o acelerador. Escolha a velocidade mais adequada para o trabalho em questão.

ATENÇÃO! Atenção a objectos arremessados. Use sempre protecção ocular. Pedras, lixo etc., podem ser arremessados contra os olhos e causar cegueira ou graves ferimentos nos olhos. Mantenha estranhos ao trabalho afastados. Crianças, animais, espectadores e ajudantes deverão ficar fora da zona de segurança de 15 metros. Pare a máquina imediatamente se alguém se aproximar.

ATENÇÃO! Páre sempre o motor para limpeza.INSTRUÇÕES DE SEGURANÇA Portuguese – 221 Para não se ter que manter o dedo no acelerador o tempo todo, pode-se fixar a aceleração desejada com o 'comando de paragem'. A aceleração máxima é obtida com o comando todo para trás.

• Certifique-se de que a entrada de ar não possa ser obstruída, por exemplo por folhas e lixo. Uma entrada de ar entupida reduz a capacidade de sopro da máquina e aumenta a temperatura de trabalho do motor, podendo causar avarias no mesmo. Pare o motor e remova o objecto.

• Esteja consciente da direcção do vento. Trabalhe a favor do vento para facilitar o seu trabalho.

• O uso do soprador para deslocar grandes montes de lixo é moroso e provoca ruído desnecessário.

• Mantenha bom equilíbrio e apoio para os pés.

• Após terminado o trabalho, a máquina deve ser guardada em pé.MONTAGEM 222 – Portuguese Montagem do tubo de sopro e do punho de comando

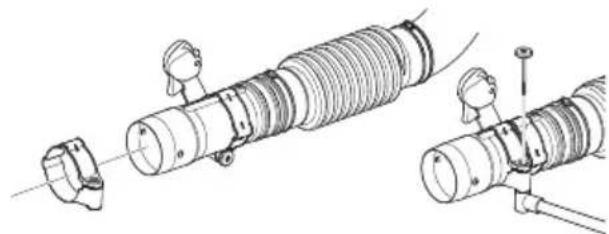

• Ligue o soprador e o tubo de controlo por meio da mangueira flexível. Fixe ambas as extremidades da mangueira flexível no lugar. Utilize as ferragens incluídas. 1 Mangueira flexível 2 Tubo de manobra 3 Braçadeira 4 Braçadeira NOTE! Lubrifique um pouco os tubos para facilitar a montagem.

• Fixe o suporte do punho ao tubo de manobra e aperte a maçaneta no suporte. Assegure-se de que alinhou o suporte do punho com a parte convexa do tubo de manobra.

• Ajuste a posição e o ângulo de modo a obter uma posição de trabalho confortável, e aperte. 350BT

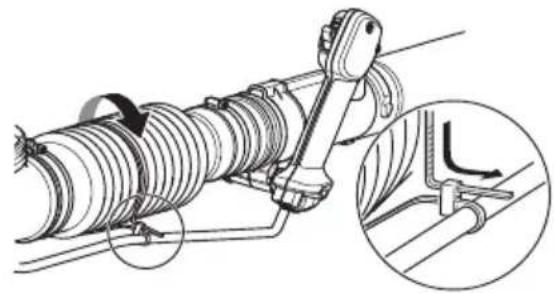

• Utilize a braçadeira para fixar a cablagem à mangueira flexível.

• Ligue o tubo recto ao final do tubo. Encaixe os tubos um no outro e rode de modo a bloquear. 530BT

• Fixe a cablagem no centro da mangueira, utilizando a correia fornecida com a cablagem.

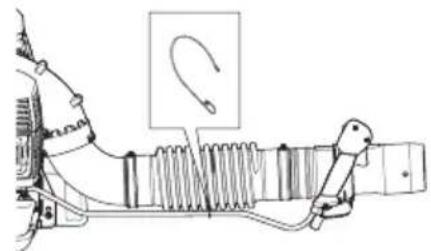

• Em primeiro lugar, envolva a mangueira flexível com a correia. Comece pela parte inferior. De seguida coloque a correia através do orifício da cinta, tal como mostra a figura. Tenha em atenção que a mangueira pode ficar danificada se apertar demasiado a correia. Tubo de sopro Monte o tubo intermédio e o tubo de sopro. É possível adicionar mais tubos intermédios caso seja necessário prolongar o tubo de sopro. Equipamento adicional (não incluída) Direcção Desmonte o tubo intermédio. Desaparafuse e retire o manípulo do suporte e enfie o suporte sobre o tubo de manobra. Monte o manípulo e aperte-o. Monte o tubo intermédio. Bocal chato

• No caso de se desejar maior velocidade de ar, substitui-se o bocal redondo por um bocal chato.

2MANEJO DE COMBUSTÍVEL

Portuguese – 223 Combustível NOTA! A máquina está equipada com um motor de dois tempos e deve sempre funcionar com uma mistura de gasolina e óleo para motores de dois tempos. Para assegurar a mistura correcta é importante medir cuidadosamente a quantidade de óleo a ser misturada. No caso de pequenas quantidades de combustível a misturar, até pequenos erros na quantidade de óleo influem fortemente na proporção da mistura. Gasolina NOTA! Utilize sempre gasolina de qualidade de mistura com óleo (gasolina com índice de octano de 90, no mínimo).• O índice de octano mínimo recomendado é de 90. Se o motor trabalhar com gasolina com índice de octano inferior a 90, pode haver grilagem. Isto leva a um aumento da temperatura, podendo causar sérias avarias no motor.• Ao trabalhar continuadamente em rotação alta, recomenda-se um índice de octano mais elevado. Utilize gasolina de qualidade sem chumbo.Pode ser utilizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 irá fazer com que o motor funcione com uma mistura de ar-combustível inadequada, podendo ficar danificado. Óleo de dois tempos

• Para o melhor resultado e funcionamento, use óleo HUSQVARNA de dois tempos que foi especialmente desenvolvido para os nosos motores a dois tempos. Proporção de mistura 1:50 (2%).• Se não houver óleo de dois tempos HUSQVARNA disponível, pode-se usar outro óleo de dois tempos de alta qualidade para motores arrefecidos a ar. Consulte o seu concessionário ao escolher o óleo. Proporção de mistura 1:33 (3%).• Nunca use óleo de dois tempos para motores fora de bordo arrefecidos a água, o chamado outboard oil.• Nunca use óleo para motores a quatro tempos. Mistura

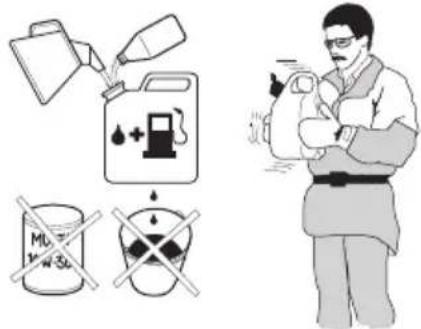

• Misture sempre gasolina e óleo num recipiente limpo e aprovado para gasolina.• Comece sempre por juntar metade da gasolina a ser misturada. Junte depois todo o óleo. Agite bem a mistura. Por fim, junte o restante da gasolina.• Agite a mistura cuidadosamente antes de a despejar no depósito de combustível da máquina.• Não misture combustível além do necessário para se consumir durante um mês, no máximo.• Se a máquina não for usada por um longo período, esvazie o depósito de combustível e limpe-o. ATENÇÃO! Tenha sempre boa ventilação ao manusear combustível.Gasolina, litrosÓleo de dois tempos, litros2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60MANEJO DE COMBUSTÍVEL 224 – Portuguese Abastecimento

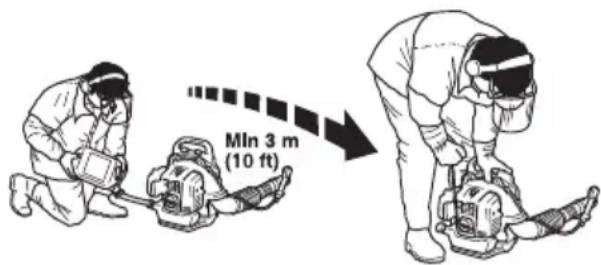

• Afaste a máquina pelo menos 3 metros do lugar onde abasteceu, antes de arrancar.

• Seque bem à volta da tampa do depósito. Sujidades no depósito causam problemas de funcionamento.

• Certifique-se de que o combustível está bem misturado, agitando o recipiente antes de encher o depósito.

• Controlar o nível de combustível antes cada utilização mas deixar espaço suficiente para a sua expansão dado que o calor do motor e do sol, se for esse o caso, poderá expandir o combustível até transbordar.

ATENÇÃO! As medidas de precaução abaixo diminuem os riscos de incêndio: Reabasteça num local bem ventilado. Nunca abasteça a máquina dentro de casa. Não fume nem ponha nenhum objecto quente nas proximidade do combustível. Nunca abasteça com o motor em funcionamento. Pare o motor e deixe arrefecer alguns minutos antes de abastecer. Abra a tampa do depósito devagar, ao abastecer, para dar saída lenta aos gases se houver um excesso de pressão. Aperte bem a tampa do depósito após abastecer. Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem. Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar.ARRANQUE E PARAGEM Portuguese – 225 Arranque e paragem Motor frio Ignição: Leve o contacto de paragem à posição de arranque. Cerca de um terço aberto.530BT• Rotação de marcha em vazio (3)350BT• Cerca de um terço aberto. (2)O contacto de paragem não deve ser posto na posição de aceleração máxima.Estrangulador: Ponha o comando na posição de estrangular.Bomba de combustível: Premir a bolha de borracha da bomba de combustível repetidas vezes, até que o combustível comece a encher a bolha. Não é necessário encher a bolha completamente. Motor quente Use o mesmo procedimento de arranque para motor frio mas sem por o estrangulador na posição de estrangular. Arranque Pressione o corpo da máquina contra o solo com a mão esquerda (NOTA! Não o faça com o pé!). Agarre depois a pega do arranque com a mão direita e puxe a corda lentamente até sentir resistência (o mecanismo de arranque começa a actuar) e em seguida puxe com movimentos rápidos e fortes. Nunca enrole a corda de arranque na mão.Repita as tentativas de arranque até o motor pegar. Quando o motor pegar, reponha o estrangulador na posição original.NOTA! Não puxe inteiramente a corda de arranque nem solte a pega do arranque se estiver em posição totalmente distendida. Esta prática pode danificar a máquina.O ar é soprado logo que o motor arranca, mesmo com marcha em vazio. Não permita que outras pessoas se aproximem do soprador ou do tubo do soprador. Com o acelerador ajustar para a rotação pretendida.Deixe o motor aquecer durante alguns minutos.1 Aceleração total2 Cerca de um terço aberto.3 Rotação de marcha em vazio4 Contacto de paragem Paragem O motor é parado pondo o comando de paragem na posição de stop. ATENÇÃO! Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar. Coloque a máquina numa base sólida. Não permita a presença de pessoas estranhas na área de trabalho, sob risco de danos pessoais sérios. A distância de segurança é de 15 metros.A máquina só deve ser posta em funcionamento após estar completamente montada. Se a máquina for posta em funcionamento sem todas as cobertutras protectoras montadas, incorre-se em risco de lesões pessoais. (4) (3) (2) (1) (4) (3) (2) (1)MANUTENÇÃO 226 – Portuguese Noções gerais Retire o cabo de ignição e a vela de ignição para executar a inspecção e manutenção. Mantenha todas as partes do seu corpo afastadas de superfícies quentes. Carburador Ajustamento da rotação em vazio Antes de executar quaisquer ajustamentos, verifique se o filtro de ar está limpo e se a tampa do filtro de ar está bem fechada. 350BT A rotação em vazio de origem é regulada a: 2200 rpm. 530BT A rotação em vazio de origem é regulada a: 3000 rpm. Utilize o parafuso de ajuste na parte de cima do carburador, caso a rotação em vazio tenha de ser ajustada. Silenciador O silenciador é configurado para abafar o nível de ruído e para conduzir os gases de escape para longe do utilizador. Os gase de escape são quentes e podem conter faíscas que podem causar incêndios, se os gases forem dirigidos contra um material seco e inflamável. O silenciador está equipado com uma rede retentora de faíscas especial. A rede retentora de faíscas deve ser limpa uma vez por mês. A melhor maneira de o fazer é com uma escova de aço. Para retirar a rede retentora de faíscas, proceder do modo seguinte:

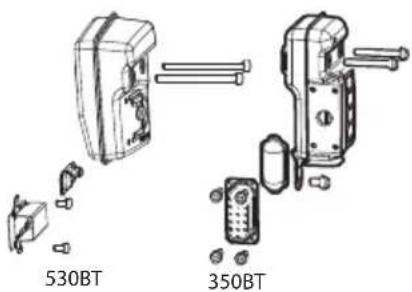

• Extraia a rede retentora de faíscas e limpe-a com uma escova de aço. Se a rede retentora de faíscas estiver danificada, substitua-a.

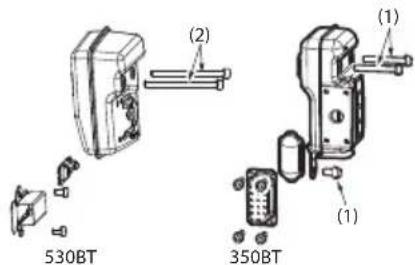

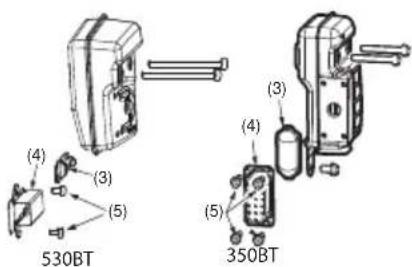

• 530BT 7-11 Nm. (2) Verifique que a rede retentora de faíscas e o tubo de escape se encontram aparafusados na posição correcta (5). Aperte até 2-3 Nm. Sistema de arrefecimento Para obter uma temperatura de funcionamento tão baixa quanto possível, a máquina está equipada com um sistema de arrefecimento. O sistema de arrefecimento é composto por:

• Aletas de arrefecimento no cilindro.

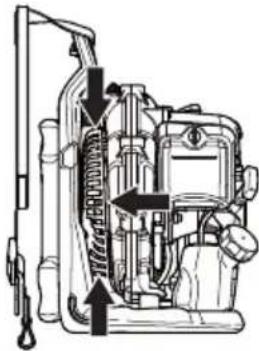

• Grelha de entrada de ar Limpe o sistema de arrefecimento com uma escova, uma vez por semana, ou com mais frequência, em condições de trabalho difíceis. O sistema de arrefecimento obstruído ou sujo conduz a um sobreaquecimento da máquina, danificando o cilindro e o pistão. Verifique se os bocais não estão entupidos. 530BT (4) (3) (5) 350BT (5) (4) (3)

ATENÇÃO! O silenciador fica muito quente tanto durante o funcionamento como após se desligar a máquina. Isto aplica-se também na marcha em vazio. O toque pode causar queimaduras na pele. Esteja atento ao perigo de incêndio! 530BT350BT (2) (1) (1)MANUTENÇÃO Portuguese – 227 Grelha de entrada de ar Certifique-se de que a entrada de ar não é obstruída de todos os lados, incluindo a parte de baixo, por exemplo por folhas ou lixo. Uma entrada de ar entupida reduz a capacidade de sopro da máquina e aumenta a temperatura de trabalho do motor, podendo causar avarias no mesmo. Pare o motor e remova o objecto. Vela de ignição O funcionamento da vela de ignição é sensível a:• Carburador incorrectamente regulado.• Uma mistura incorrecta de óleo no combustível (óleo a mais ou de tipo errado).• Filtro de ar sujo.Esses factores causam a formação de crostas nos eléctrodos da vela de ignição e podem ocasionar problemas no funcionamento e dificuldades em arrancar.Limpe a vela de ignição por fora. Desmonte e controle a distância entre os eléctrodos. Ajuste a distância para 0,6-0,7 mm ou substitua a vela de ignição. Verifique se a vela de ignição não produz interferências de rádio.NOTA! Use sempre o tipo de vela de ignição recomendado! Uma vela de ignição incorrecta pode danificar o pistão/cilindro. Filtro de ar O filtro de ar deve ser limpo regularmente, removendo-se poeira e sujidades de modo a evitar:• Distúrbios no carburador• Problemas de arranque• Diminuição de potência• Desgaste inútil das peças do motor.• Consumo de combustível fora do normal.Verifique o filtro de ar e limpe-o quando for necessário.Para evitar queimaduras, não toque em superfícies quentes tais como o silenciador de escape, o cilindro, etc. Limpeza do filtro de ar 530BT• Desmonte a cobertura do filtro de ar e remova o filtro. Lave-o bem com água quente e sabão.• Monte o filtro de ar e a tampa do filtro de ar. Não se esqueça de voltar a colocar a grelha de ar no lugar. Se a grelha estiver em falta, o filtro de rede do ar não fica devidamente vedado, podendo entrar pó no cilindro.Um filtro de ar usado por longo tempo nunca pode ficar completamente limpo. Por isso o filtro deve, a intervalos regulares, ser trocado por um novo. Um filtro danificado deve sempre ser substituído.Se a máquina for utilizada em ambientes com poeira, o filtro de ar deve ser oleado. Ver a secção Olear o filtro de ar.

ATENÇÃO! Nunca use o soprador se a grelha não se encontrar colocada. Antes de utilizar, verifique que a grelha se encontra no lugar e não está danificada.

228 – Portuguese 350BT

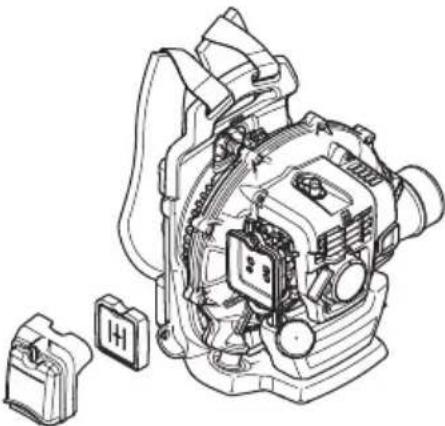

• Desmonte a cobertura do filtro de ar e remova o filtro. Lave-o bem com água quente e sabão. O filtro deverá estar seco ao montar novamente no lugar. Um filtro de ar usado por longo tempo nunca pode ficar completamente limpo. Por isso o filtro deve, a intervalos regulares, ser trocado por um novo. Um filtro danificado deve sempre ser substituído. Se a máquina for utilizada em ambientes com poeira, o filtro de ar deve ser oleado. Ver a secção Olear o filtro de ar.

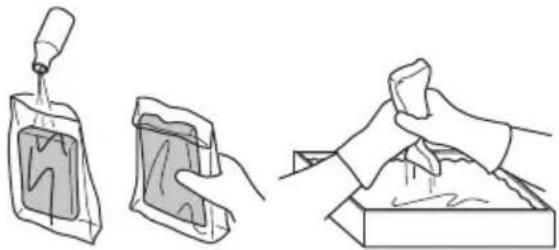

• Monte o filtro de ar e a tampa do filtro de ar. Olear o filtro de ar Utilize sempre óleo especial para filtros. O óleo para filtros contém um diluente para se espalhar de forma mais uniforme no filtro. Por essa razão, evite contacto com a pele. Coloque o filtro num saco de plástico e deite óleo para filtros. Amasse o saco plástico para distribuir o óleo. Remova o filtro, comprimindo o saco, e deite fora o excesso de óleo antes de montar o filtro na máquina. Nunca utilize óleo de motor comum. Este desce rapidamente pelo filtro e acumula-se no fundo. Correia do ombro Se a faixa de ombro estiver danificada, poderá quebrar- se durante o uso fazendo com que a máquina caia, causando ferimentos pessoais. Siga as instruções abaixo para substituir a faixa de ombro. 1 Retire a braçadeira da faixa. 2 Passe a extremidade da faixa através do estribo. 3 Reajuste a braçadeira na faixa.

ATENÇÃO! Verifique que o pino redondo e grosso da braçadeira está inserido na faixa. Se for inserido de forma incorrecta poderá causar ferimentos pessoais.Portuguese – 229 MANUTENÇÃO Esquema de manutenção Seguem abaixo algumas instruções gerais de manutenção. Se necessitar de maiores informações, consulte uma oficina autorizada. Manutenção Controle diário Controle semanal Controle mensal Limpe a máquina externamente. X Verifique se o acelerador funciona de forma segura. X Verifique se o contacto de paragem funciona. X Limpe o filtro de ar. Troque se necessário. X Verifique se os parafusos e porcas estão apertados. X Verifique se não há fuga de combustível do motor, depósito ou tubagem de combustível.

Verifique se o filtro de combustível não está sujo e se o tubo de combustível não está gretado nem tem outros defeitos. Se necessário substituir.

Verifique que todos os lados da grelha de entrada de ar não se encontram obstruídos.

Verifique o dispositivo de arranque e a sua corda. X Verifique se os isoladores de vibração estão danificados. X Limpe a vela de ignição por fora. Desmonte e controle a distância entre os eléctrodos. Ajuste a distância para 0,6-0,7 mm ou substitua a vela de ignição. Verifique se a vela de ignição não produz interferências de rádio.

Limpe o sistema de arrefecimento da máquina. X Limpe o carburador exteriormente e o espaço à volta deste. X Verifique todos os cabos e conexões. X Substitua a vela de ignição. Verifique se a vela de ignição não produz interferências de rádio.

Limpe o depósito de combustível. X230 – Portuguese

ESPECIFICAÇÕES TÉCNICAS

Especificações técnicas Nota 1: Emissões sonoras para as imediações, medidas sob forma de potência sonora (L

) conforme a directiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a Directiva 2000/14/CE. Nota 2: O nível de pressão sonora equivalente é calculado de acordo com a seguinte distribuição temporal: 1/7 marcha em vazio e 6/7 potência máxima. Os dados registados para o nível de pressão de ruído equivalente para a máquina tem uma dispersão estatística típica (desvio padrão) de 1 dB (A). Nota 3: O nível de vibração equivalente é calculado de acordo com a seguinte distribuição temporal: 1/7 marcha em vazio e 6/7 potência máxima. Os dados registados para o nível de vibração equivalente têm uma dispersão estatística típica (desvio padrão) de 1 m/s

Especificações técnicas 530BT 350BT Motor Cilindrada, cm

29,5 50,2 Rotação em vazio, r/min. 3000 2200 Potência máx. do motor, de acordo com a ISO 8893, kW/ r/min Silenciador com catalisador Não Não Sistema de ignição regulado pela velocidade de rotação Não Sim Sistema de ignição Vela de ignição

Folga dos eléctrodos, mm 0,6-0,7 0,6-0,7 Sistema de combustível/lubrificação Capacidade do depósito, litros 0,85 1,25 Peso Peso sem combustível, kg 6,75 10,2 Emissões de ruído (ver nota 1) Nível de potência sonora, medido em dB(A) 102 104 Nível de potência sonora, L

garantido dB(A) 102 104 Níveis sonoros (ver nota 2) Nível de pressão sonora equivalente junto ao ouvido do utente, medido conforme EN15503, dB(A)

Níveis de vibração (ver nota 3) Níveis de vibração equivalente (a hv,eq ) nos punhos, medidos de acordo com a norma EN15503, m/s

2,5 2,1 Rendimento do ventilador Velocidade máxima do ar com bocal padrão, m/s: 65 80 Caudal de ar com bocal padrão, m

Certificado CE de conformidade (Válido unicamente na Europa) Husqvarna AB, SE-561 82 Huskvarna, Suécia, telefone +46-36-146500, declara sob sua inteira responsabilidade que os sopradores Husqvarna 530BT, 350BT, com os números de série de 2016 e mais recentes (o ano é claramente indicado na placa de tipo, seguido de um número de série) cumprem as disposições constantes na DIRECTIVA do CONSELHO: - de 17 de Maio de 2006 ”referente a máquinas” 2006/42/CE. - de 26 de Fevereiro de 2014 ”referente a compatibilidade electromagnética” 2014/30/UE. - de 8 de Maio de 2000 ”referente à emissões sonoras para as imediações” 2000/14/CE. Avaliação de conformidade efectuada de acordo com as disposições do Anexo V. Para informações referentes às emissões sonoras, ver o capítulo Especificações técnicas. Foram respeitadas as normas seguintes: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, executou o controle voluntário de tipo para Husqvarna AB. Os certificados têm os números:
