GEBRUIKSAANWIJZING 530BT HUSQVARNA

Vad ar vad pa blasaren? 26

ALLMÄNNASÄKERHETSINSTRUKTIONER

Allmant 27

SAKERHETSINSTRUCTUIONER

WAARSCHUWING! Wanneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlieden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk hebft begrepen.

Draag altijd:

• Gehoorbeschemers

Een goedgekeurde oogbescherming

Dit product voldoet aan de geldende CE-richtlijnen.

Draag handschoenen indien nodig.

De blazer kan zeer krachtig voorwerpen wegslingeren, die terug hunnen stuierten. Dit kan leiden tot ernstig oogletsel, als de aanbevolen beschermingsuitrusting nicht worden gebrukt.

De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren

nader komen dan 15 meter. Indien meerere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter.

U moet een
ademhalingsbescherming
gebruiken omdat het risico van stof
bestaat.

Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Overige op de machine aangegeven symbolen/plaatjes verwijzenaar specifieke eisen aancertificering op bepaalde markten.

Controle en/of onderhoud要去alijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand.

Gebruik alkijd beschemhandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

De chokehendel in stand 'open'.

De chokehendel in stand 'gesloten'.

INHOUD

Inhoud Voor het starten moet u rekening

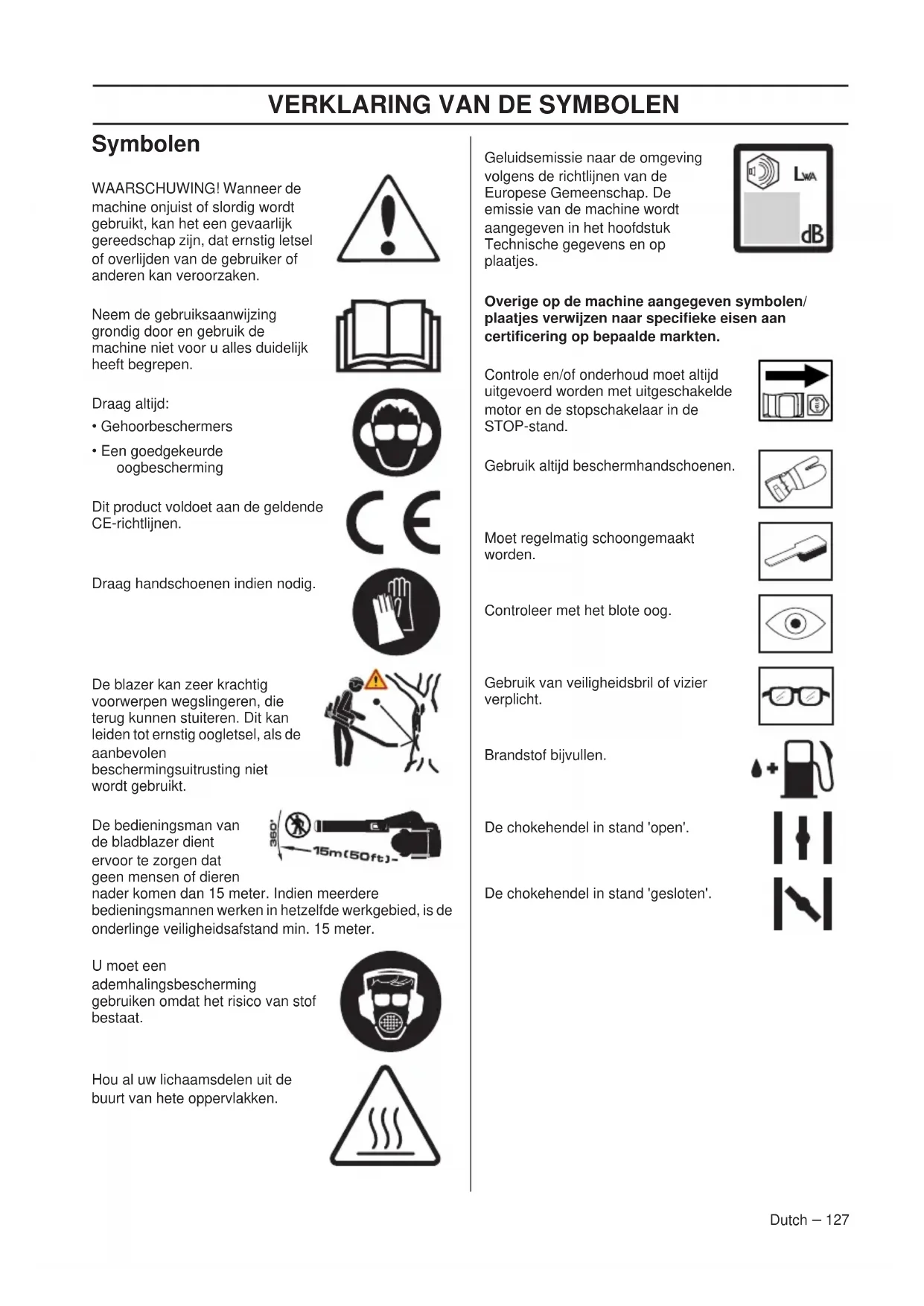

VERKLARING VAN DE SYMBOLEN

Symbolen 127

INHOU

Inhoud 128

Voor het starten moet u rekening honden met de volgende punten: 128

INLEIDING

Besteklant! 129

WAT IS WAT?

Wat is wat op de blazer? 130

ALGEMENE VEILIGHEIDSINSTRUCTIES

Algemeen 131

VEILIGHEIDSINSTRUCTIES

Persoonlijke veiligheidsuitrusting 133

Veiligheidsuitrusting van de machine 133

Controle, onderhoud en service van de

veiligheidsuitrusting van de machine 134

Algemene werkinstructies 135

MONTEREN

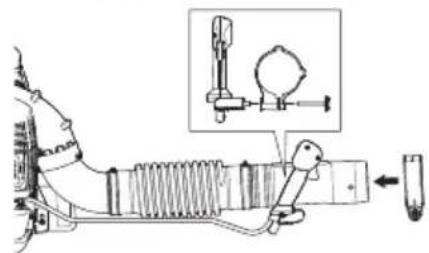

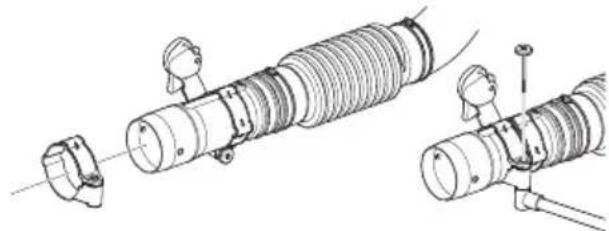

Montage van blaasijp en handgreep 138

BRANDSTOFHANTERING

Brandstof 139

Tanken 140

STARTEN EN STOPPEN

Starten en stoppen 141

ONDERHOUD

Algemeen 142

Carburateur 142

Geluiddempfer 142

Koelsysteme 142

Luchtinlaatrooster 143

Bougie 143

Luchtfilter 143

Schouderriem 144

Onderhoudsschema 145

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 147

houden met de volgende punten:

Lees de gebruiksaanwijzing aandachtig.

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

Gebruik.daarom altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderdelen gebruiken.

Niet goedgekeurde wijzigingen en/of Niet-originele onderdelen+kennen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een bladblazer kan bij onjuist of onachtzaam gebruik een gevaarlijk gereedschap zich dat ernstig, zichs fataal letsel kan verroorzaken. Het is erg belangrijk dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

De machine is alleen geconstrueerd voor het schoonblazen van gazons, paden, asfaltwegen en dergelijkke.

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch onions dat het riviertje werden gebruikt om waterkracht op te wetken en op die manier een waterkrachtcentrale vormde. In deeer dan 300aar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geprodueerd, van houtfornuizen tot moderne keulenmachines, naalmachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geintroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, producereren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, verilgheid en milieubewustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een largeperiodeaar volle tevredenheid zult waarderen. Door de aankoop van een van once producten krijgt u de beschikking over professionele hulp bij reparations en service mocht er toch ieits gebeuren. Wanner u de machine Niet heeft gekocht bij een van onze erkende dealers, kurz u hen vragen maar de dichtstbijzinde serviceworkplaats.

Wij hopen dat u tevreden zult+zijn met uw machine en dat deze u gedurende lange tijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen要去 uervoort zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

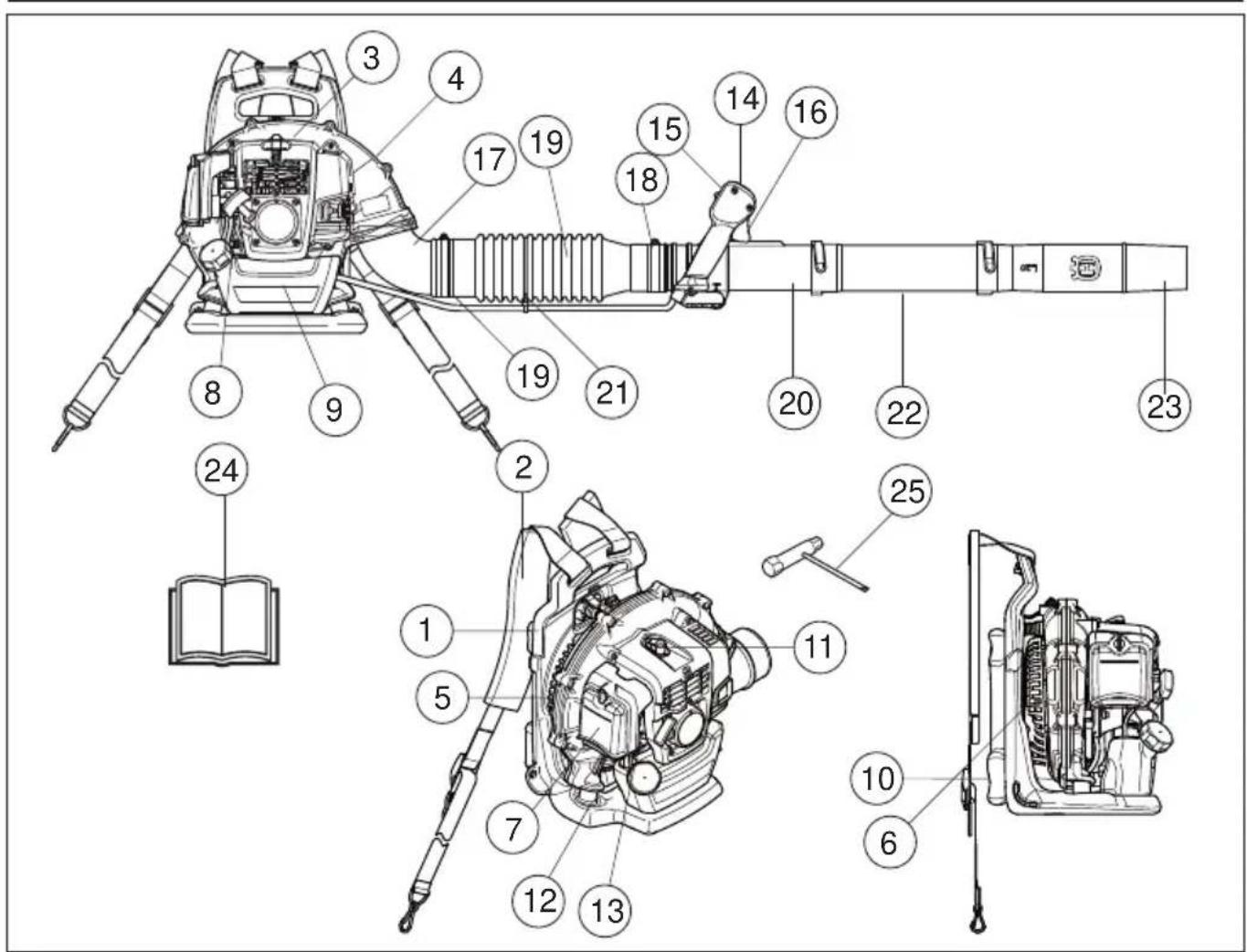

WAT IS WAT?

Wat is wat op de blazer?

1 Frame
2 Draagstel (Heupgordel alleen beschikbaar voor 350BT)
3 Motorkap
4 Omhulsel ventilator
5 Luchtinlaatrooster
6 Ventilator
7 Luchtreiniger
8 Starthendel
9 Brandstoftank
10 Kussen
11 Bougie
12 Trillingdempingssystem

13 Chokehendel
14 Handgreep/Bedieningshandgreep
15 Stopcontact met gasstandinstalling
16 Gashendel
17 Bochtstuk
18 Klem
19 Flexibele slang
20 Bedieningspijp
21 Klem
22 Tussenpijp
23 Blaaspijp
24 Gebruiksaanwijzing
25 Combisleutel

Algemeen

BELANGRIJK!

De machine is alleen geconstrueerd voor het schoonblazen van gazons, paden, asfaltwegen en dergelijk.

Voer voor gebruik een algemene inspectie van de machine uit; zich onderhoudsschema.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen negatif beinvloeden.

Draag altiijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele UITvoering.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaatregelen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Alle kappen en beschemkappen要去en gemonteerd waar voor de start. Zorg ervoor dat ontsteker en ontstekingskabel onbeschadigd� om het risico van elektrische stoten te voorkomen.

De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren nader komen dan 15 meter. Indien meerdere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter.

Laat nooit kinderen de machine gebruiken.

Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

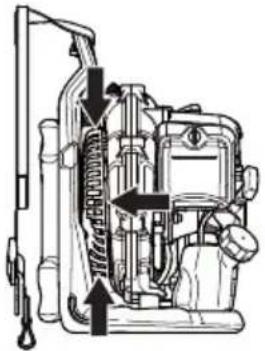

Controleer altijd of het luchtinlaatrooster door voorwerpen worden belemmerd voordat u werkzaamhedenuitvoert.

Verwijder het luchtinlaatrooster nooit.

Haal de machine in noodgevallen los door de taille- en borstelgordel te openen en de machineaar achteren te.
laten vallen.

Neem altijd contact op met deplaatselijke overheid en controllerer of u de op u van toepassing zijnde bepalingen naleeft.

Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.

Raak de bougie of de ontstekingskabel nooit aan verwijl de motor loopt.

WAARSCHUWING! Deze machine produceertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

Starten

• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact können=komen met de uitgeblazen lucht.

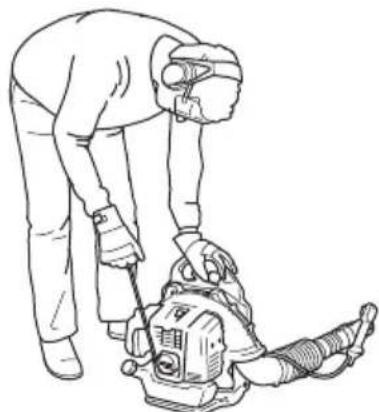

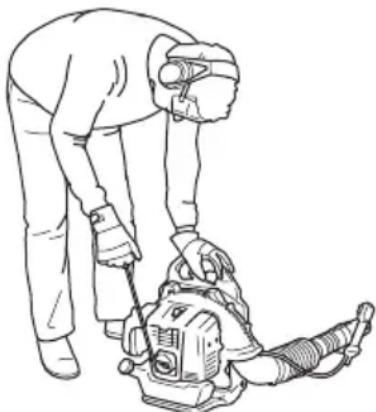

• Plaats de machine op de grond, druk het machinelichaam met uw linkerhand gegen de grond (NB! Niet met uw voet). Pak verwolgens de starthandgreep met uw rechterhand beet en trek verwolgens enkele malen snel en krachtig.

Brandstofveiligung

• Gebruik een benzinetank met overvulbescherming.
  Tank nooit wonneer de motor van de machine loopt. Stop de motor en laat hem voor het tanken enkele minutes afkoelen.
  Zorg voor een goede ventilatie tijdens het tanken en het(AP) men gen van brandstof (benzine en 2-takt olie).
• Voorkom contact van de huid met brandstof. De brandstof kan huidirritatie veroorzaken en zichs tot huidveranderingen leiden.

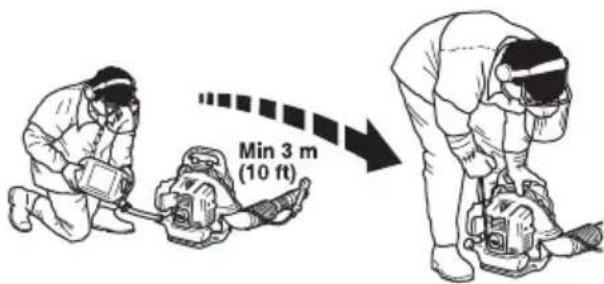

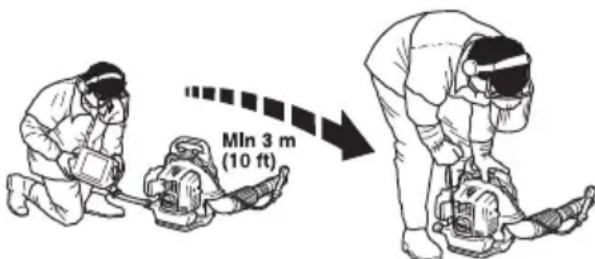

• Verplaats de machine ten minste 3m van de tankplaats voor u de motor start.

• Start de machine nooit:
• Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
• Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen nicht in contact+kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
• Bij opslag en vervoer van brandstof要去en algid speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.
• Als de machine gedurende langearendiet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan. Leeg de brandstoftank en druk op de primer totdat alle brandstof is afgevoerd.
• Verwijder de bougie en giet een lepel 2-taktolie in de cilinder. Draai de motor een paar keer om enplaats daarna de bougie terug.
• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.
• Zet de machine vast tijdens transport.
  Berg de machine op een droge, koele, goed geventileerde en stofvrijec locatie op. Bewaar de machine buiten het bereik van kinderen.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

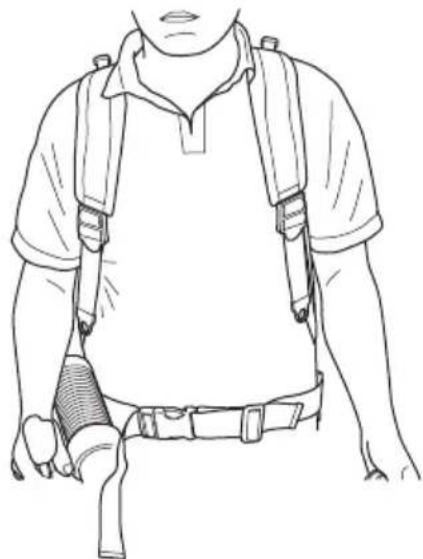

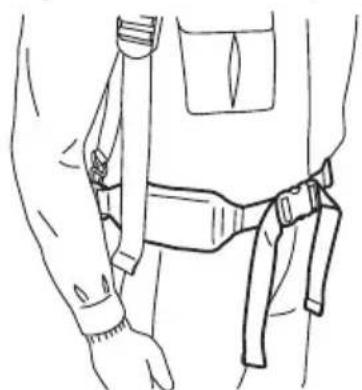

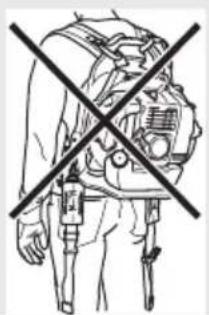

Op maar makevandraagstel

WAARSCHUWING! Wanneer u met de machine werkt, moet u altiijd het draagstel dragen. Doet u dit Niet, kurz u nicht veilig manoeuvreren en dat kan leiden tot letsel van uzelf of andereen.

Zorg dat de heupgordel is gesloten en juist is afgesteld.

Als u de heupgordel nicht gebrukt, moet u hem van de eenheid verwijderen en opbergen. Het risico bestaat dat de gordel vast komt te zitten, waardoor de eenheid kan kantelen.

Een nicht-gesloten gordel kan vast komente zitten in de ventilator van de machine of hierin worden gezogen.

Een draagstel en machine die goed zich aufgesteld, vergemakkelijken het werk aanzienlijk. Stel het draagstel af voor de Beste werkhouding.

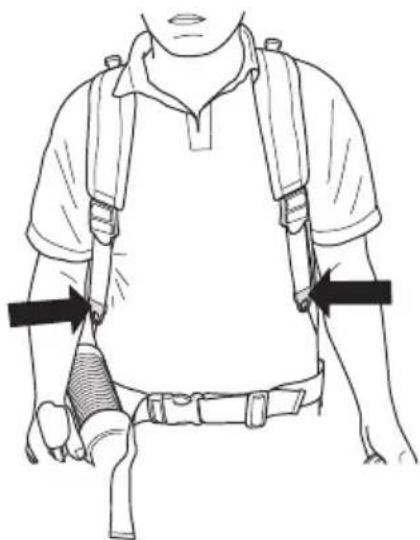

Trek de zijriemen zo ver aan dat de druk gelijkmatig over uw scholders worden verdeld.

Plaats de heupband rond uw heupen, en Niet te ver onderaan uw buik. Trek de heupband zo aan, dat u voelt dat het gewicht van de blazer op uw heupen rust.

NOTE!

De 530BT heeft geen heuppordel.

VEILIGHEIDSINSTRUCTIES

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschemingsuitrusting gebruikt worden. Persoonlijke beschemingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een onceval. Vraag uw dealer om raad wanner u uw utrusting koopt. Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wonneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

• Draag handschoenen indien nodig.

U moet gehoorbescherming met voldoende dampvermogen dragen.

• Gebruik algtd goedgekeurde oogbescherming. Wanner u een vizier gebruikt moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril worden een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen. Takken of voorwerpen die wegsglingerd worden+kunnen uw open verwonden.

• Gebruik stevige antislipplaarzen.

• Draag.altijd een dikke, Lange broek, laarzen, handschoenen en een shirt met lange mouwen. Om letsel te voorkomen als gevolg van voorwerpen die in de draaiende delen verechtkomen, dient u geen wijde kleding, sjaals, sieraden etc. te dragen. Zet uwhaar vast boven schouderniveau.

U moet een ademhalingsbescherming gebruiken odomat het risico van stof bestaat.

• U要去 alkijd een EHBO-kit bij de hand hebben.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de controle en het onderhoud要去en uitgevoerd worden om hun goede werkung veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot+zijn. Volg de controle-, onderhouds-en service-instructies die in dit hoofdstuk beschreiben worden.

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schakelen.

Verwijder de ontstekingskabel en de bougie voor inspectie en onderhoud.

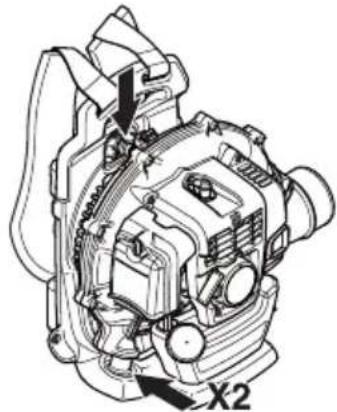

Trillingdempingssystem

Uw machine is uitgerust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanner u symptomen heeft die gekoppeld hunnen worden aan te groe blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's hunnen bij lage temperaturen toenemen.

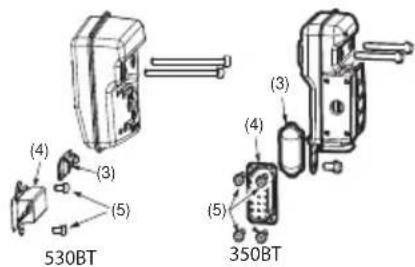

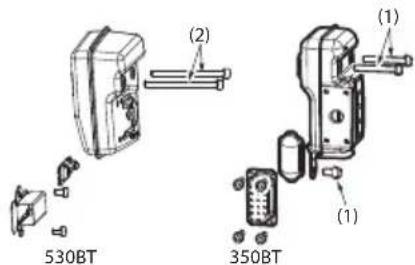

Geluiddempers

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

In landen met een warm en droog klimaat is het risico op brand erg groot. We hebben de geluiddempoer waarom voorzien van een vondenopvangnet, dat in de geluiddempoer is aangebracht.

Voor geluideddempers is het erg belangrijk dat de controle, onderhouds- en service-instructies gevolgd worden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de machine.

WAARSCHUWING!

Denk erom dat: De uitlaatgassen van de motor koolmonoxide bevatten, hetgeen koolmonoxidevergiftiging kan peroorzaken. Start of gebruik de machine waar nooit binnenshuis, of op een plek waar de luchtcirculatie Niet goed is.

De uitlaatgassen van de motor zijn heet en+kunnen vonden bevatten die brand kurenveroorzaken.Start de machine waar nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

WAARSCHUWING! De binnenkant van de geluiddemper bevat chemicalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wanner de carburateur is beschadigd.

Controle, onderhoud en service van de veiligheidsuitrusting van de machine

WAARSCHUWING! Om service en reparations aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goed doorstaat, moet u ermee maar uw serviceworkplaats gaan. Als u een van once producten koopt, garandeert dit dat de reparations en service door een vakman+kennen worden uitgevoerd. Als u uw machine heeft gekocht bij een van once dealers die geen serviceworkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

Stopschakelaar

• Start de motor en contrôleer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

Trillingdempingssystem

• Controller de trillingdempingselementen regelmatig op materiaalbarsten en verrormingen. Vervang ze als ze beschadigd zich.

• Controller of de trillingdempingselementen heel zich en goed vast zitten.

Geluiddempster

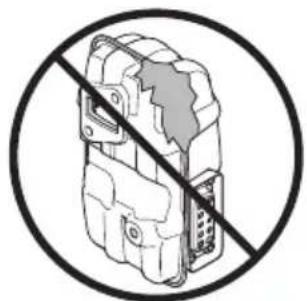

• Gebruik de machine nooit wanner de geluiddempo defect is.

• Controller regelmatig of de geluiddempo vastzit in de machine.

• Als de geluidddemper van uw machine uitergerust is met een vondenopvangnet, moet dit regelmatig worden schoongemaakt. Zie onder de kop Geluidsdemper in het hoofdstuk Onderhoud. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt. Gebruik nooit een geluiddemper met een kapot vondenopvangnet.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine要去 gecontrolled en onderhoden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles kommt,要去 u ermee maar uw serviceworkplaats voor reparatie.

Luchtfilter

Gebruik de bladblazer nooit zonder lusthfilter of met een beschadigd of cervormd filterelement, odomat de motor snel beschadigt door stoffige lucht.

Algemene werkinstructies

BELANGRIJK! In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een blazer door. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去en, moet u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats. Gebruik de machine nooit voor taken waarvoor u Niet voldoende gekwalificeerd bent.

Houd rekening met de mensen in uw omgeving door de machine Niet te gebruiken op ongebruikelijkke tijdstippen, bijvoorbeeld Os avonds LAST of Os morgens vroeg. Verlaag het geluidsniveau door het aantal uitrustingseenheden dat gelijktijdig worden gebruikt te beperken. Lees de onderstaande eenvoudige adviezen door en volg ze om uw omgeving zo min möglich te storen.

• Gebruik de blazer met zo min möglichk gas gehen. Het is zelden nodig om vol gas te gebruiken. Veel werkzaamheden konnen op half gas uitgevoerd worden. Minder gas gehen betekent minder lawaai en minder stof. Het is ook makkelijker om controle te honden over het afval dat opgezogen/verplaatst moet worden.
• Gebruik een hark of een bezem om het vastzittende vuil van de grond los te make.
• Hou de mond van de blaasijp zo zich mogelijk bij de grond. Gebruik de volledige lengte van de blaasijp om de luchtstroom zich bij de grond te houden.
• Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen. Gooi vuil in openbare prullenbakken.
• Gebruik de machine tijdens normale werkelijk den onnodig lawaai te vermiiden. Vermijd werkzaamheden 's morgens vroeg of 's avonds laat.

WAARSCHUWING! Let op uw omgeving. Als iemand uw werkterrein nadert,要去 de gashendel in de laagste stand zetten totdat de personoor weer op een veilige afstand is. Richt de blazer weg van mensen, dieren, spelplaatsen, open ramen, auto's enz.

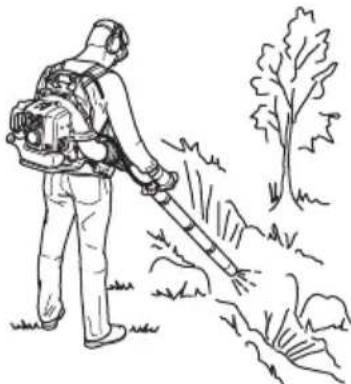

Basisveiligheidsregels

• Onbevoegde personen of dieren mogen zich nicht bevinden in het werkgebied, d.w.z. binnen een straal van 15 meter.
• Laat de motor afkoelen voordat u brandstof bijvult.
• Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.
• Als de machine vlam vat of als er zich een anderloodgeval voordoet, waardoor u de machine要去losmaken, open dan de banden van het draagstel enlaat de machine waar achteren vallen.

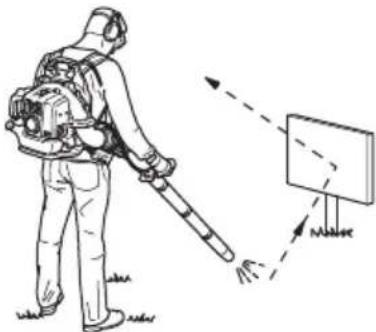

• De krachtige luchtstroom kan voorwerpen met zo'n slelheid verplaatsen dat ze terug hunnen stuifteren en ernstige schade aan uw ogen hunnenveroorzaken.

• Richt de luchtstraal nooit op mensen of dieren.
• Schakel de motoruit alvorens toebehoren of andere onderdelen te monteren of te demonteren.
• Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zoals een gladde ondergrond.
• Beperk de blaastijd tot een minimum door stoffige gebieden met behulp van spreoiapparatuur te bevochtigen.
• Verminder het waterverbruik door blazers inplaats van waterslangen voor verschillende toepassingen rond het gazon en de tuin te gebruiken, bijvoorbeeld bij latwerk, schuttingen, roosters en veranda's.
  Zorg ervoor dat u veilig kunt gaan en staan. Controller er er eventuele hindernissen zijn als u onverwacht snel要去kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.

• Wanner de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje kut op houden.
• De uitlaatgassen van de motor koolmonoxide bevatten, hetgeen koolmonoxidevergifting kan veroorzaken. Start of gebruik de machine waar nooit binnenschuis, of op een plek waar de luchtcirculatie Niet goed is.

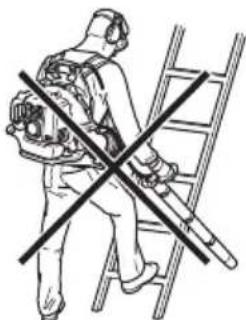

• De blazer mag nicht worden gebruikt op een ladder, steiger of op hogeplaatsen (zoals daken). Dit kan leiden tot ernstig letsel.

N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van mood.

Basistechniek

WAARSCHUWING! Waarschuwing voor wegspattende voorwerpen. Gebruik algijd oogbescherming. Stenen, afval e.d. hunnen in uwogen terecht komen en blindheid of ernstige verwondingen veroorzaken. Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15m bevinden. Schakel de machine onmiddelijkukt indien iemandDICterbijkomt.

WAARSCHUWING! Zet de motor bij schoonmaken algijd UIT.

• Deze blazer is van het rugzaktype en wordenijdens gebruik gedragen met behulp van een schouderharnas. Het gereedschap is met de rechterhand te bedieren door middel van de hendel op de buis.

• De snelheid van de luchtstraal regelt u met behulp van de gashendel. Kies de snelheid, die het best geschikt is voor de desbeteffende toepassing.

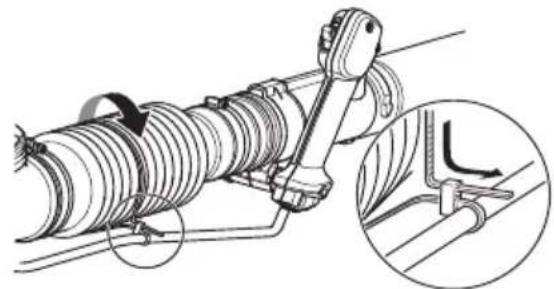

Om uw vinger Niet voortdurend op de gasgendel te hoeven honden tijdens gebruik van de blazer, kut u het gewenste gas instellen met de 'stophendel'. Vol gas krijgt u wonneer de hendel helemaalaar nacheren is getrokken.

• Controller of de luchtinlaat Niet worden geblokkeerd door bijvoorbeeld bladeren of vuil. Een verstopte luchtinlaat vermindert de blaascapaciteit van de machine en verhoogt de bedrijfstemperatuur van de motor, wat tot motorschade kan leiden. Stop de motoren verwijder het voorwerp.

• Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.
• Het isijdrovend om de bladblazer te gebruiken om grote bergen te verplaatsen en het creëert onnodig lawaai.
  Zorg voor een goede balans en een stabiele houding.
• Wanner u klaar bent met het werk, moet de machine staand worden opgeborgen.

Montage van blaaspijp en handgreep

• Verbind de blazer en de bedieningspijp met de flexible sleang. Klem beiden uiteinden van de flexible sleang op hun plaats.

Gebruik de meegeleverde bevestigingsmiddelen.

1 Flexibele slang
2 Bedieningspijp
3 Klem
4 Klem

NOTE!

Smeer de pijpen iets in om montage te vergemakkelijken.

• Bevestig de handgreephoeder op de bedieningspijp en draai de knop op de houder vast. Zorg dat de handgreephoeder is uitgelijnd met de bolling van de bedieningspijp.

• Stel de positie en hoek in voor een comfortabele werkhouding en draai vast.

350BT

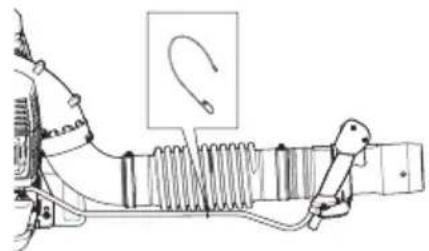

• Gebruik de klem om de kabels aan de flexibele slang te bevestigen.

• Sluit de rechte pijp en het pijpeinde op elkaar aan. Schuif de pijpen in elkaar en draai ze zo dat ze vergrendelen.

530BT

• Zet de kabels halverwege de slang vast met behulp van de band die bij de kabels is geleverd.

• Wikkel de band om te beginnen rond de flexibele slang. Start onderaan. Haal de band verrolgens door de opening in de band, zoals afogebeeld. Denk erom dat de flexibele slang kan worden beschadigd als de band te strak worden aangetrokken.

Blaaspijp

Monteer de:tussenleiding en de blaasleiding.Het is.".
mogelijk ommeer tussenpijpen te gebruiken als langere
blaaspijpen nodig+zijn.

Extra apparatuur

(Niet inbegrepen)

Stuur

Verwijder de tussenpijp. Schroef de draaiknop van de houder en schuif de houder op de bedieningspijp. Monteer de draaiknop en draai vast.

Monteer de tussenpijp.

Plat mondstuk

• Als een hogere luchsnelheid gewenst is, verwangent u het Ronde mondstuk door een plat mondstuk.

BRANDSTOFHANTERING

Brandstof

N.B.! De machine is uitergerust met een tweetaktmotor; gebruik waarom algijd een(AP) mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet. Bij het mengen vankleine brandstoffhoeveelheden zullen zichs kleine afwijkingen van invloed+zijn op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.

Benzine

N.B.! Gebruik alkijd met olie gemengde kwaliteitsbenzine (minimaal 90 octaan).

• Het aanbevolen laagste octaangehalte is 90. Als men de motor LAST draaien op benzine met een lager octaangehalte dan 90 kan dit tot zogenaamd kloppen leiden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken. Gebruik loodvrije kwaliteitsbenzine.

Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 za leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

Tweetaktolie

Voor het Beste resultaat en de Beste werkig raden we aan HUSQVARNA tweetaktolie te gebruiken, die speciaal ontwikkel is voor onsze tweetaktmotoren. Mengverhouding 1:50 (2%)
- Indien er geen HUSQVARNA twee-takt olie verkrijgbaar is, dient u een andere olie van goede kwaliteit en bedoeld voor luchtgekoelde motoren te gebruiken. Neem contact op met uw dealer voor de keuze van olie. Mengverhouding 1:33 (3%).
- Gebruik nooit twee-takt olie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil.
- Gebruik nooit olie bedoeld voor vier-takt motoren.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mengen

• Meng de benzine en olie altiijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin.altijd met de helft van de benzine die gemengd要去 worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij.Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng zicheer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd nicht gebruikt,要去 u de brandstoftank leeg make en hem schoonmake.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Vul brandstof bij in een goed geventileerde ruimte. Vul brandstof nooit binnenshuis bij.

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit terwijl de motor draait.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig wanner u wilt tanken zDat eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en laat de benzinerestiendervampen.

Haal de machine alsijd weg van de tankplaats en-bron voordat u hem start.

• Verplaats de machine ten minste 3m van de tankplaats voor u de motor start.

Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank können defectenveroorzaken.
Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.
- Controller voor ieder gebruik het brandstofpeil en LAST ruimte over voor de brandstof om uit te zetten, omdat de warmte van de motor en de zon anders de brandstof zo uit+kunnen latent zetten dat deze overloopt.

STARTEN EN STOPPEN

Starten en stoppen

WAARSCHUWING! Haal de machine algid weg van de tankplaats en-bron voordat u hem start. Plaats de machine op een vaste ondergrond.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

De machine mag alleen gestart worden in complete uitvoering. Wanner de machine gestart worden zonder dat alle beschermkappen aangebracht zich bestaat het risico van persoonlijk letsel.

Koude motor

Ontsteking: Zet de stopschakelaar in de startpositie.
Ongeveer een derde open.

530BT

• Stationair toerental (3)

350BT

• Ongeveer een derde open. (2)

Het stopcontact mag Niet in volgas-stand worden gezet.

Choke: Zet de choke-hendel in de choke-positie.

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft Niet helemaal bevuld te worden.

Warme motor

Volgdezelfdestartprocedurealsvoordkoude motor,
maarzonder dechokehendineldechokestand te zetten.

Starten

Druk het machinelichaam met uw linkerhand gegen de grond (N.B.I Niet met uw voet!). Pak de starthendel beet, trek met uwrechtterhand het starterkoord langzaam uit tot u waarstand voelt (de starthaken grijpen in) en maakervoivolgens snelle en krachtige trekbewegingen. Wikkel het startkoord nooit rond uw hand.

Doe ernieuwde startpogingen tot de motor start. Als de motor start, zet u de chokehendel terug.

N.B.! Trek het starterkoord Niet volledig uit en LAST de starthendel Niet zomaar los wanner het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Er komt lucht vrij zodra de motor worden gestart, ook bij stationair toerental. Laat niemand in de buurt van de blazer of de blaaspijpkommen.

Stel het gewenste motortoerental in met de gasbediening.

Laat de motor een paar(AP) opwarmen.

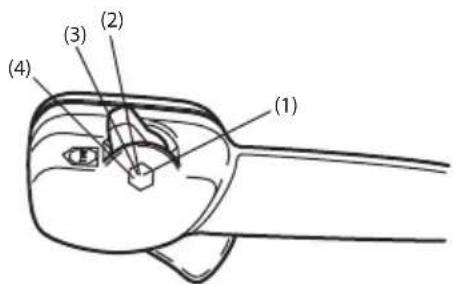

1 Vol gas
2 Ongeveer een derde open.
3 Stationair toerental
4 Stopschakelaar

Stoppen

De motor worden gestoet door de stophendel in de stopstand te zetten.

Algemeen

Verwijder de ontstekingskabel en de bougie voor inspectie en onderhoud. Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.

Carburateur

Afstelling van het stationair toerental

Voor met het afstellen worden begonnen, moet het luchtfilter schoonঃ en het luchtfilterdeksel gemonteerdঃ.

350BT

Het in de fabriek ingestelde stationaire toerental is: 2200 rpm.

530BT

Het in de fabriek ingestelde stationaire toerental is: 3000 rpm.

Gebruik de afstelschroef bij de bovenrand van de carburateur als het stationair toerental moet worden aangepast.

Geluidemper

De geluidemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand können steken.

De geluidemper is uitergerust met een special vonkenopvangnet. Het vonden opvangnet moet een keer per maand worden schoongemaakt. Gebruik bij voorkeur een stalen borstel.

Ga als volgt te werk om het vondenopvangnet te verwijderen:

• Verwijder het uitlaatkanaal (4, 5).
• Verwijder de vonkenvanger (3).
• Trek het vondenopvangnet weg en maak het met een staalborstel schoon. Vervang het vondenopvangnet als het kapot is.
• Verwijder eventuele koolafzettingen van de in- en uitlaat van de geluidemper en van de uitlaatopening van de cilinder.

N.B.! Gebruik de machine nooit als de geluiddempo in slechte staat is.

Controleer regelmatig of de geluidemper heel is en of\ deze goed vast zit. Draai de bouten vast.

350BT 8-12 Nm. (1)
- 530BT 7-11 Nm. (2)

Controleer of de vonkenvanger en het uitlaatkanaal goed op hun plaats zichen geschroefd (5). Draai vast tot 2-3 Nm.

WAARSCHUWING! De geluidemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsystem

Om de werktemperatuur zo laag möglich te houden, is de machine uitergerust met een koelsystem.

Het koelsysteme bestaat UIT:

• Koelflenzen op de cilinder.
  Luchtinlaatrooster

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstoapt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd+kennen worden. Controller of de mondstukken Niet geblokkeerd zich.

Luchtinlaatrooster

Controleer of de luchtinlaat aan geen enkele ziche worden geblokkeerd door bijvoorbeeld bladeren of vuil. Een verstopte luchtinlaat beperkt de blaascapaciteit van de machine en verhoegt de werktemperatuur van de motor, wat tot motoruitval kan leiden. Stop de motor en verwijder het voorwerp.

WAARSCHUWING! Gebruik de blazer nooit als het rooster Niet op zijnplaats zit. Controller voor gebruik of het rooster opংnplaats zit en onbeschadigd is.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
  Een vuil luchtfilter.

Deze factorenveroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkeden kan leiden.

Maak de bougieuitwendig schoon.Verwijder hem en controllerer de afstand tussen de elektroden.Stel de afstand in op 0,6-0,7 mm of cervang de bougie.Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

N.B.! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen.

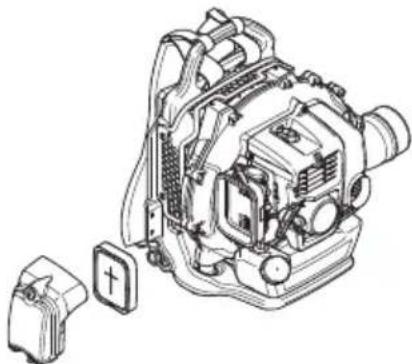

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
  Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik

Controleer het luchtfilter en reinig het zo nodig.

Om brandwonden te voorkomen, moet u geen warme oppervlakken aanraken, zoals geluidemper, cilinder enz.

Luchtfilter schoonmaken

530BT

• Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep.
• Monteer het luchtfilter en het luchtfilterdeksel. Vergeet Niet om het luchtrooster wee terug teplaatsen. Als het rooster ontbreekt, is de luchtreiniger Niet correct afgedacht en kan er stof in de cilinder komen.

Na een lange gebruiksperiode kan het luchtfilter zicheer worden gereinigd. Daarom moet het filter regelmatin vergangen worden. Een beschadigd luchtfilter要去 algijd vergangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt, moet het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter olien.

350BT

• Demonteer het cylinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep. Controller of het filter droog is voor u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom要去 het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 algid verwangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt, moet het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter olien.

• Monteer het luchtfilter en het luchtfilterdeksel.

Luchtfilter oliën

Gebruik.altijd speciale filterolie.De filterolie bevat een oplosmiddel zodat het eenvoudig gelijkmatig in het filter kan worden verdeld.Vermijd的那一om contact met de huid.

Doe het filter in een plastic zak en giet de filterolie erbij. Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine worden gemonteerd. Gebruik nooit gewone motorolie. Deze zakt zeer snel door het filter maar beneden en blijft dan op de bodem liggen.

Schouderriem

Als de schouderband is beschadigd, kan deze tijdens gebruik breken, waardoor de machine kan vallen en persoonlijk letsel kan veroorzaken. Volg onderstaande instructies om de schouderband te verrangen.

1 Verwijder de gesp van de band.
2 Haal het uiteinde van de band door de hanger.
3 Plaats de gesp terug op de band.

WAARSCHUWING! Controller of de ditke ronde pen in de gesp correct in de band is gestoken. Als deutsche nicht correct is ingestoken, bestaat er gevaar voor personlijk letsel.

Onderhoudsschema

Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon. X
Controller of de gashendel qua veiligheid goed functioneert. X
Controller of de stopschakelaar werkt. X
Maak het luchtfilter schoon. Vervang het indien nodig. X
Controller of de bouteen en moeren en vastgedraaid zijn. X
Controller of er brandstof lekt uit motor, tank of brandstofleidingen.	X
Controller of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien ditoodzakelijk is.	X
Maak het vondenopvangnet van de geluideddemer schoon of verwang het (geldt alleen bij geluideddempers zonder katalysator).	X
Controller of het luchtinaatrooster aan geen enkele zichde worden geblokkeerd.	X
Controller de starter en het starterkoord. X
Controller of de trillingsdempingselementen Niet beschadigdijken.		X
Maak de bougie uitwendig schoon. Verwijder hem en controller de afstandussen de elektroden. Stel de afstand in op 0,6-0,7 mm of verwang de bougie. Zorg ervoor dat de bougie zag. radio-onstoring heeft.		X
Maak het koelsystem van de machine schoon. X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Controller alle kabels en aansluitingen. X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-onstoring heeft.			X
Controller het vondenopvangnet van de geluideddemer en maak het eventueel schoon (geldt alleen bij geluideddempers met katalysator).			X
Maak de brandstoffank schoon. X

Technische gegevens

Een toerentalgeregeld ontstekingssysteme Nee Ja

Ontstekingssysteme

Bougie NGK CMR7H/ NGK CMR7H/ TORCH AC7R TORCH AC7R

Elektrodenafstand, mm 0,6-0,7 0,6-0,7

Brandstof-/smeersystem

Inhoud benzinetank, liter 0,85 1,25

Gewicht

Gewicht zonder brandstof, in kg 6,75 10,2

Lawaai-emissie

(zie opm. 1)

Geluidsvermogen, gemeten dB(A) 102 104

Geluidsvermogen, gegandeerd L_WA dB(A) 102 104

Geluidsniveaus

(zie opm. 2)

Equivalent geluidsniveau bijoor van de gebruiker, gemeten volgens EN15503,dB(A) 91 95

Trillingsniveaus

(zie opm. 3)

Equivalente trillingsniveauaus (a_hy,eq) bij handvat, gemeten overeenkomstig EN15503, m/s2 2,5 2,1

Ventilatorprestaties

Max.luchtsnelheid bij standardard mondstuk,m/s: 65 80

Luchtstroom bij standardard mondstuk, ^3 / 10.6 14

Gemiddeldluchtvolume bij de afdekking, ^3 / 13.1 19,6

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegardeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2: Het equivalente geluidsdrukniveau worden berekend met de volgende tijdsverdeling: 1/7 stationair toerental en 6/7 overtoerental. De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A).

Opm. 3: Het equivalente trillingsniveau worden berekend met de volgende tijdsverdeling: 1/7 stationair toerental en 6/7 overtoerental. De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de blazers Husqvarna 530BT, 350BT met een serialummer uit 2016 en verder (het jaar met waaropvolgend het serialnummer worden duidelijk aangegeven op het productplaatje), in overeenstemming�in met de voorschriften in de RICHTLIJN VAN DE RAAD:

-van 17 mei 2006 "betreffende machines" 2006/42/EG.
- van 26 februi 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.
- van 8 mei 2000 "beteffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Beoordeling van de overeenstemming uitgevoerd volgens Bijlage V.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zich van toepassing: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer:

SEC/09/2102 - 530BT, SEC/09/2103 - 350BT

Huskvarna, 30 maart 2016

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Simboli
