SISUKORD

Sisukord Enne käivitamist tuleb meeles

SÜMBOLITE TAHENDUS

Sumbolid 320

SISUKORD

Sisukord 321

Enne käivamist tuleb meeles pidada järgmist: 321

SISSEJUHATUS

Lugupeetudarbija! 322

MIS ON MIS?

Isiklik ohutusvarustus 326

Seadme ohutusvarustus 326

Seadme ohutusvarustuse kontroll ja hooldus 327

Uldised toeoskirjad 328

KOOSTAMINE

Puhurivooliku ja juhtkaepiderme kokkupanek 331

KUTUSE KASITSEMINE

Küttesegu 332

Tankimine 333

KÄIVITAMINE JA SEISKAMINE

Käivitamine ja seiskamine 334

HOOLDUS

Uldised napunaited 335

Karburaator 335

Summuti 335

Jahutussüsteem 335

Ohusisseppaauava 335

Suutekuunlad 336

Ohufilter 336

Olarihm 337

Hooldusskeem 338

TEHNILISED ANDMED

Tehnilised andmed 339

EU kinnitus vastavusest 340

pidada jargmist:

Loe kasetsemisopetus hoolikalt labi.

ETTEVAATUST! Pikaajaline mura voib tekitada pusiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud korvaklappe.

ETTEVAATUST! Seadme algset konstruktsioni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad voivad pohjustada raskeid voi isegi eluohtlikke kehavigastusi operatorile ja teistele.

ETTEVAATUST! Puhurseade on ohtlik töörliist, kui seda hooletult voi valesti kasutada, see vöib pöhjustada tõsiseid ning isegi eluohtlikke vigastusi. On vaga tahtis, et te loeksite LABI Käesoleva kasutamisjuhendi ning selle sisu täielikult moistaksite.

Husqvarna AB tootab pidevalt omatoodete edasiarendamise alal ja jatab seetou endale iguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

Seade on moeldud uksnes muruplatside, teeradade, asfaltteede jms puhtaks puhumiseks.

SISSEJUHATUS

Lugupeatud tarbija!

Önnitlemeteid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tahtpüsside valmistamiseks. Asukoht Huskvarna jõe äres oli üsnagi loogiline, sest see voimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitdest kuni moodsate koögiseadmete, ömblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli valja Husqvarna esimene mootori jõul tootav muruniiduk, kolme aasta moödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas tootab Husqvarna ka tana.

Tana on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised naitajad. Meie aiiidee on toota, arendada ja turustada mootori joul tottavaid seadmeid aianduse, metsanduse ja ehituse ning toostuse jaoks. Husqvarna eesmark on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasobralikkuse, turvalisuse, keskkonnasobralikkuse ja tohususe.

Me oleme veendunud, et te hindade korgelt meie toodete kvaliteeti ja tehilisi naitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme muja jures pole volitatud tookoda, kusige, kus on meie lahim volitatud tookoda.

Me loodame, et jäite om ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Årge unustage, et seadme kasutusjuhend on värtuslik abimees. See aitab teid oluliselt omse sedme töiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müute selle seadme ára, andke Sellega uuele omanikule kaasa ka kasutusjuhend.

Tāname, et te valisite endale kasutamiseks Husqvarna toote!

Husqvarna AB tootab pidevalt oma toodete edasiarendamise alal ja jatab seetottu endale iguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

MIS ON MIS?

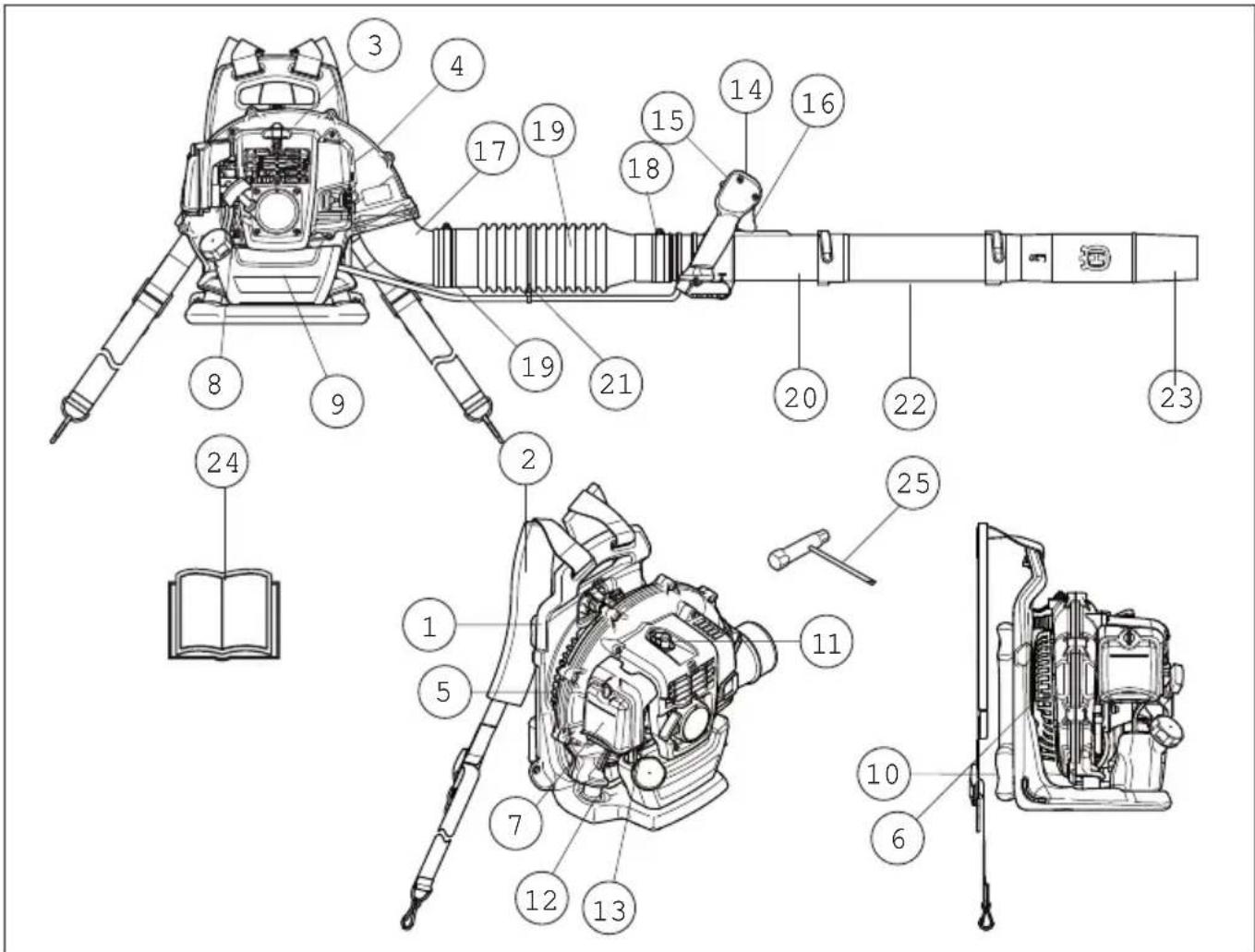

1 Raam
2 Kanderihmad, rakmed (Puusarihm on saadaval ainult mudeitele 350BT)
3 Mootorikapott
4 Puhuri corpus
5 ðu sissepaesuava
6 Puhur
7 Ohuifilter
8 Käiviti käepide
9 Kutusepaak
10 Polster
11 Suutekuunlad
12 Vibratsionisummutussüsteem

13 Ohuklapp
14 Juhtkaepide
15 Seiskamisuliti koos gaasihoovastiku regulaatoriga
16 Gaasihooovastik
17 Torupolv
18 Klamber
19 Painduv voolik
20 Juhtvoolik
21 Klamber
22 Vahetoru
23 Puhuritoru
24 Käsitsemisopetus
25 Kombivoti

Uldised napunaited

TAHTIS!

Seade on moeldud uksnes muruplatside, teeradade, asfaltteede jms puhtaks puhumiseks.

Tehke masinale enne kasutamist üdine ülevaatus, vt hooldusgraafikut.

Ara kunagi tota seadmega, kui oled vasinud, alkoholi tarvitanud voi kui oled saanud ravimit, mis mojub sunagemisele, otsustus- voi keskendumisvaimele.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

Ara kunagi kasuta seadet, mille ehitust on muudetud.

Arge kunagi kasutage vigastatud seadet. Teostage ohutuskontroll ja hooldage seadet korraparaselt, nagu kasidelemisopetuses noutud. Teatud hooldust tohib teha ainult vastava väljaöppe saanud spetsialist. Vt juhiseid Iogust Hooldus".

Enne käivitamist peavad olema koik kaitsed ja katted omahokahole paigaldatud. Kontrollige, et sutepea ja suutekaabel oleksid kahjustusteta, et elektrilooki ara hoida.

Puhurseadme kasutaja on kohustatud tagama, et inimesed ja loomad ei tuleks toj ajal lahemale kui 15 m. Kui samas kohas tootab mitu seadmekasutajat, peab ohutusvahemaa olema vahemalt 15 meetrit.

Ara luba kunagi lastel seadet kasutada.

Ara luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisopetuse sisust aru saanud.

Enne too alustamist vaadake alati, et miski ei blokeeriks ohuvotuava voret.

Arge kunagi eemaldage ohuvotuava voret.

Avariolukorras vabastage end seadme kuljest, selleks avage voo- ja rinnarihmad ja laske seadmel tahapoole kukkuda.

Vötke ühendust toökaitseorganitega ja kontrollige, kas te järgite kehtivaid maärusi.

Hoiduge kuumade pindadega kokku puutumast.

Arge kunagi puudutage sūstekūnalt vōi sūtejuhet, kui mootor toṭab.

ETTEVAATUST! Seade tekitat toottades elektromagnetvälja. Teatud tingimustel voib vali hairida aktiivsete voi passiivsete meditsiiniliste implantaatide tdd. Tosi ste voi surmaga loppevate kahjustuste riski vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nou omarsti ja implantaadi valmistajaga.

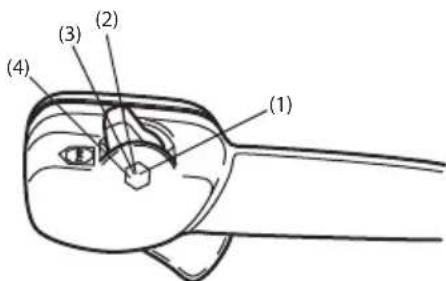

Kaivitamine

• Ara käivita seadet ruumis. Mootori heitgaasid voivad olla tervisele kahjulikud.
• Jälgige umbrust ja tagage, et uksi iminene ega loom ei satuks puhurseadmega kontakti.

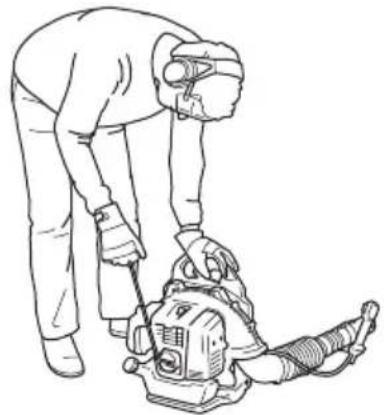

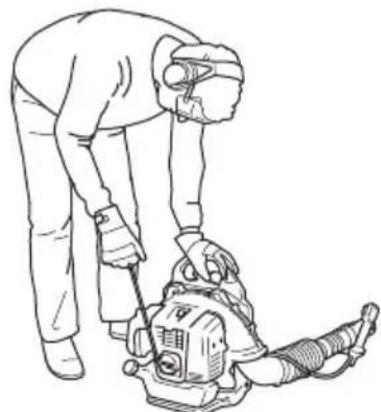

• Asetage seade maha ja suruge seadme korpus vasaku käega vastu maad (NB! Mitte jalaga!). Nüud vötke parema käega kinni käiviti käepidemest ning tommake kiire ja kindla liigutusega.

Ohutusnöuded kütuse käsitsemisel

• Kasutage ületäitumise kaitsega kutusenöu.
• Arge kalla seadmesse kutust, kui mootor pole valja lulitatud. Seiska mootor ning lase sel enne tankimist moni minut jahtuda.
  Hoolitse selle eest, et kutuse segamisel (bensiin kahetaktiola) ja tankimisel oleks ventilatsoon hea.
• Valdi kutuse sattumist nahale. Kutus voib nahka arritada ja tekitada pôletuse.

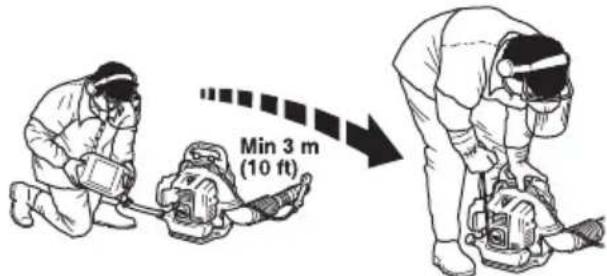

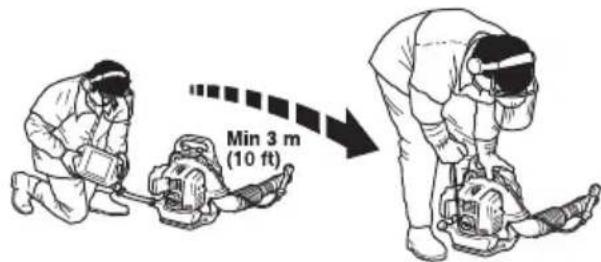

• Enne käivitamist vii seade vahemalt 3 meetri kaugusele kutuse lisamise paigast.

• Ara käivita seadet:

-Kui kutust on sattunud seadmele. Puhi see ara ja lase jagil ara aurustuda.
- Kui kutust on sattunud Su kehale voi riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kutust. Pese vee ja seebiga.
- Kui seadmest pihkub kutust. Kontrolli korraparaselt, et kutust ei lekiks kutusepaagi korgi vahelt voi voolikust.

ÜLDISED OHUTUSEESKIRJAD

Transport ja hoiustamine

• Ara hoia seadet ega kutust seal, kus pihkumise korral kutuseaurud voivad kokku puutuda sademete voi lahtise tulega, nait. masinate, elektrimootorite, releeede, lulitite, soojaveekatelde jt. seadmete laheduses.
• Hoia ja transpondi kutust selleks ettenahtud nous.
  Lase kutuse- ja olipaak taesti tuhjaks, enne kui jatad seadme pikaks ajaks seisma. Palu lahimast bensiinijaamast abi sobiva paiga leidmisel vana kutuse ja oli jaoks. Tuhjendage kutusepaak ja vajutage kutusepumpa, kuni kogu kutus on eemaldatud.
  Eemaldage sutekuunal ja valage silindrisse lusikatait 2- taktilise mootori oli.Keerake mootorit paar korda ringi ja seejarel pange sutekuunal tagasi.
• Enne pikemaajalist hoistamist tuleb seade korralikult puhastada ja hooldada.
• Kinnitage seade transportimise ajaks.
• Hoidke seadet kuivas, jahidas, hiatus ventileeritud ja tolmuvabas kohas. Hoia seadet lastele kattesaamatus kohas.

ETTEVAATUST! Ole ettevaatlik kutuse käsitsemisel. Valdi tule-, plahvatus- ja sissehingamisohte.

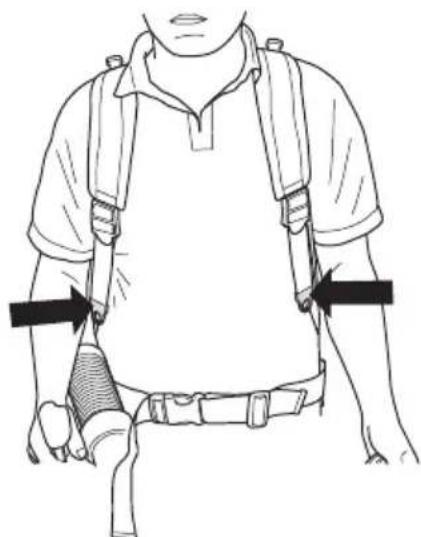

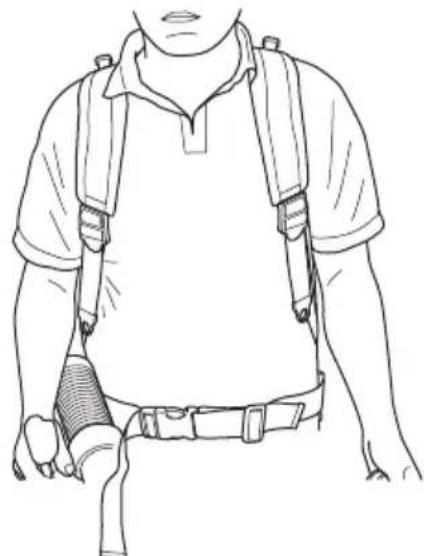

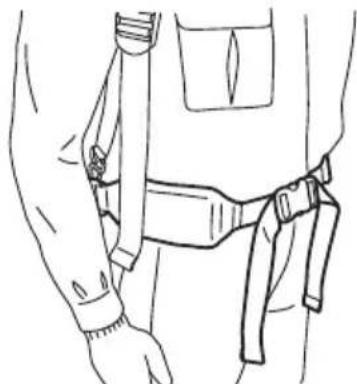

Rakmetesobitamine.

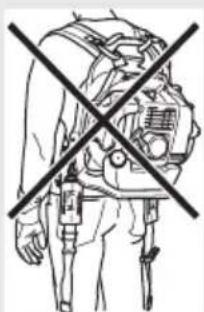

ETTEVAATUST! Seadmega toottades tuleb alati kasutada rakmeid. Selle reegli eiramisel ei ole teil voimalik ohutult manooverdada ning see voib pohjustada teie enda voi teiste vigastamist.

Veenduge, et voorihm on kinnitatud ja oigesti reguleeritud.

Kui Te voorihma ei kasuta, votke see seadme kuljest ara ja pange hoikuhta. Kui rihm seadme kuljes ripub, vioib see kuhugi takerduda.

Kinnitamata rihm voib kinni jaada voisattuda masina ventilatorisse.

Oigesti asetatud rakmed ja seade hölustavad tood markimisvaarselt. Reguleerige rakmeid nii, et tooa send oleks parim.

Pingutage külgrihmasid, nii et raskus jaotuks ühtlaselt mølemale ölale.

Asetage puusarihm puusadele, mitte liiga madalale. Pingutage puusarihma, nii et te tunnete puhurseadme raskust puusadel.

Mudelil 530BT voorihma ei ole.

Isiklik ohutusvarustus

ETTEVAATUST! Seadmega tootamisel tuleb kasutada ettenahtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei valista onnetusi, kuid vahendab vigastuse astet. Palu seadme mujalt abi sobiva varustuse valimisel. Loe kasitsemisopetus pohjalikult labi, et koik eeskirjad oleksid taesti arusaadavad, enne kui seadet kasutama hakkad.

ETTEVAATUST! Kui kasutad kuulmiskaitset (korvaklappe), ole tāhelepanlik helide, höigete ja hoiatussignaalide suhtes. Mootori seiskumisel vōta kohe korvaklapid āra.

• Kindaid peab kasutama, kui selleks on vajadus.

• Peab kasutama kullaldase helisummutuseftektiga körvaklappe.

• Alati tuleb kasutada heakskiidetud silmakaitset. Visiiri kasutamisel tuleb lisaks kasutada kooskolaistatud kaitseprille. Kooskolaistatud kaitseprillide all moeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s voi EN 166 Euroopa Liidu rikides. Oksad ja lendu puhutud objektid voivad vigastada silmi.

• Kasuta libisemiskindlaid ning tugevaid saarikuid.

Kandke alati tugevast materjalist pikki pukse, saapaid, kindaid ja pikkade varrukatega sarki. Arge kandke kottis riideid, salle, ehteid ego muud taolist, et vahendada poorlevate osade vahele jämise ohtu. Kinnitage juuksed ölgadest körgemale.
- Tolmu tekke riski korral tuleb kasutada hingamiskaitset.

Kanna hoolt, et esmaabivarustus oleks alati kaeparast.

Seadme ohutusvarustus

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning pohihouldust, mis tagab ohutu too. Peatukis Mis on mis? on naidatud detailide paiknemine seadmel.

ETTEVAATUST! Ara kunagi kasuta seadet, mille ohutusvarustus on puudulik. Jargi kaesolevas toodud kontrolli- ja hooldusjuhiseid.

Seiskamisluliti

Mootori valjalulitamiseks kasuta seiskamisilutilit.

Ulevaatuse ja hoolduse tegemiseks eemaldage sutejuhe ja sutekuunal.

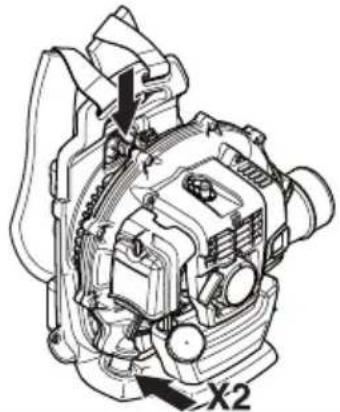

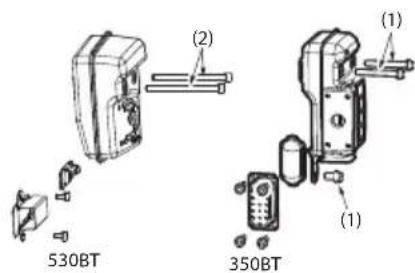

Vibratsioonisummutussüsteem

Seade on varustatud vibratsionisummutusssteemiga, mis vahendab vibratsioni ja teeb seadme kasutamise mugavaks.

ETTEVAATUST! Tugeva vibratsioniga tootamine voib pohjustada vereringe- voinarvikahjustusi, eriti neil, kel on vereringehaireid. Poordu arsti poole, kui ilmneb nahte, mis voivad olla vibratsionistpohjustatud. Sellisteks nahtudeks on naiteks muudatused nahas voi nahavarvis, surin, noelatorked, tundetus, norkus, varvimuutused nahal. Nimetatud nahtused esinevad tavaliselt sormedes, kaelabades ja randmetes. Oht on suurem kulma korral.

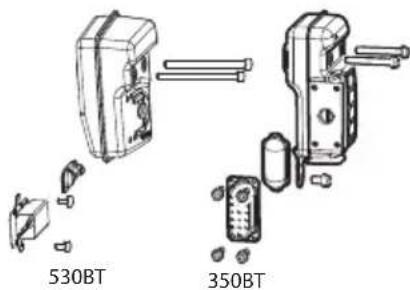

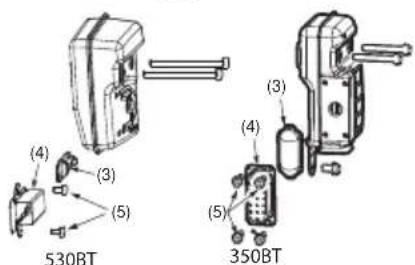

Summuti

Summuti ülesandeks on hoida minimaalset murataset ja suunata mootoriheitgaasid operatorist eemale.

Sooja ja kuiva kliimaga riikides on suur tuleoht. Seetottu olerne seadmele paigaldanud sädemepüdmisvörgu, mis asub summuti sees.

On vaga oluline, et jargitaks summuti hoolduse ja kontrrolli juhiseid. Vastavad juhised on toodud alajaotuses Seadme ohutusvarustuse kontroll ja hooldus.

ETTEVAATUST!

Mötle selle peale: Pea meees, et mootori heitgaasid sisaldavad vingugaasi, mis voib pöhjustada vingugaasimürgitust. Seetottu āra käivita seadet ega töta Sellega kunagi ruumis voi sellises kohas, kus on puudulik ventilatsioon.

Mootoriheitgaasid onkuumad ja voivad sisaldada sademeid, mis voivad tekitada tulekahju. Selleparastara kaivita sedet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Seadme ohutusvarustuse kontroll ja hooldus

ETTEVAATUST! Seadme hooldus ja parandamine nouab eraldi valjaopet. See kehtib eriti ohutusvarustuse kohta. Kui seade ei vasta allpool toodud nouetele, vii see hoolduspunktli. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme muuja ei tegele hooldusega, palu teda juhatada sind lahimasse hoolduspunktli.

Seiskamisluliti

• Käivita mootor ja kontrolli, kas mootor seiskub, kui lukkad luliti seiskamisasendisse.

Vibratsioonisummutussüsteem

Veenduge, et vibratsionisummutid ei ole pragunenud ega deformeerunud. Vahetage vigastatud osad uute vastu.

• Kontrollige, et summutuselemendid oleksid terved ja korralikult kinnitatud.

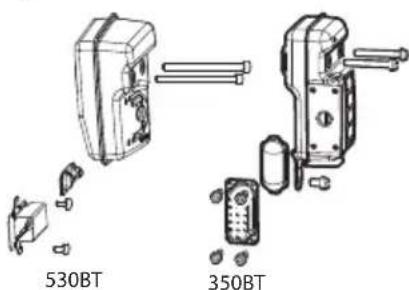

Summuti

• Ara kasuta kunagi vigastatud summutiga seadet.

Kontrolli korraparaselt, kas summuti on kindlalt seadme külge kinnitatud.

Teie seadme summuti on varustatud sedemepuudmisvorguga; seda tuleb regulaarselt puhastada. Vt Ioku "Summuti" peatuikis "Houldus". Saastunud vorguga saderempudja voib pojhjustada mootori alekuumenemise ja toseisid kahjustusi. Ara kasuta kunagi vigastatud saderempudjaga summutit.

ETTEVAATUST! Ara kasuta kunagi vigase ohutusvarustusega seadet. Ohutusvarustust tuleb kaesolevas toodud eeskirjade kohaselt hooldada ja kontrollida. Vajadusel lasta seadme hooldustookojas parandada.

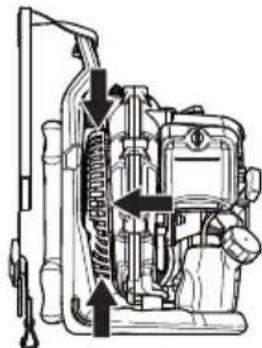

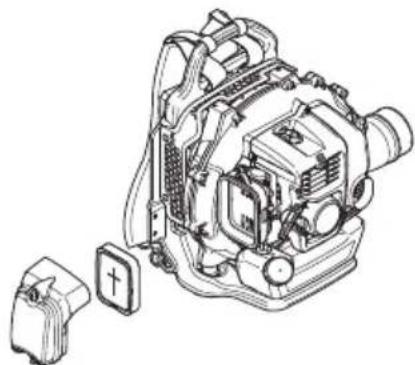

Ohufilter

Arge kasutage lehepuhurit ilma ohufiltrita voi kahjustatud voi deformeerunud filtrielemendiga, sest ftiltreerimata ja tomune ohk voib mootori kiaresti havitada.

Üldised toöeskirjad

TAHTIS! Selles loigus käsitetakse puhurseadmetega tootamise pohilisi ohutusreegleid. Kui olukord on Sulle tundmatu, lakka tootamast ja palu spetsialistidelt abi ja nou. Vota uhendust edasimüja voi hooduspunktiga. Ara teet od, milleks Sul puudub valjaöpe voi kogemused.

Hoolige umbritsevatest inimestest, arge kasutage seadet sobimatutel kellaegadel, nt hilishtul voi varahommikul. Vähendage mürataset - piirake samaaegselt kasutatavate seadmete arvu. Lugege need lihtsad juhised labi ja järgige neid, et te hairiksite omä umbrust voimalikult vahe.

Kasutage puhurseadet voimalikult madalal gaasil. Taisgaasi kasutamine on vajalik harva, paljusid tooprsteduure saab teha poole gaasiga. Vahem gaasiandmist tahendab vahemat mura ja tolmu ning samuti on kokkukogutud/liigutatavat prahti lihtsam suunata.
Maa kulge kinnj jänud prahi eemaldamiseks kasutage reha voi luuda.
- Hoidke puhuri avaust voimalikult maapinna lahedal. Kasutage tervet puhumistoru pikkust ohujoa maapinna lahedal hoidmisesk.
Koristage too jaljed. Veenduge, et te pole prahti kellegi aeda puhunud. Visake prugi prugikonteineritesse.
Liigse mura valtimiseks kasutage seadet tavaparasel tooajal. Valtige tootamist varahommikul voi hilisohtul.

ETTEVAATUST! Olge tahelepanelik oma ümbruse suhtes. Kui keegi laheneb Teietöpiirkonnale, seadistage drosseliregulaator madalaimale seadistusele, kuni nimetatud isik on ohutus kauguses. Suunake puhur eemale inimestest, loomadest, manguvaljakutest, avatud akendest, autodest jms.

Pöhilised ohutuseeskirjad

• Toöpiirkonnas (15 m raadiuses) ei tohi viibida volitarnata isikuid ega loomi.
• Laske enne tankimist mootoril jahtuda.
• Hoiduge kuumade pindadega kokku puutumast.
  Kui seade suttib voi kui tekib moni muu avariolukord, mis sunnib teid end seadmest vabastama, siis avage rakmed ja laske seadmel tahapoole kukkuda.

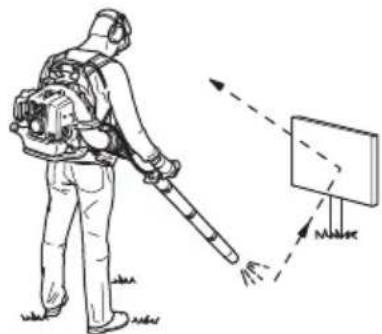

• Joulised ohuvood voivad objekte liigutada sellisel kiirusel, et need porkavad tagasi ja pohjustavad toseid silmavigastusi.

• Arge sunake ohujugasid inimesto ega loomade poole.
• Seisake seade, enne kui asute lisatarvikuid voi muid osi seadme kulge kinnitama voi neid eemaldama.
• Hoidu seadme kasutamisest halva ilmaga. Åra toöta paksu udu, kōva vihma, tuule vōi pakase korral. Külma ilmaga toötamine on vāga vāsitav ja sellega kaasneb muid ohte, nagu libe maapind.
  Vahendage puhumisaega kergelt niisutades tolmuseid piirkondi voi kasutades pihustusvarustust.
  Vähendage veetarbimist - kasutage erinevate aiatarvikute (nt vorede, vorkude, restide, verandade jms) puhastamiseks veevoolikute asemel hoopis puhurseadmeid.
  Veendu, et sa seesad kindlalt ja saad vabalt astuda. Vaata, et laheduses ei oleks tokkeid, nagu juuri, kive, oksi, kraave jne., mis takistaksid sind juhul, kui peaksid olemsa sunnitud kiiresti liikuma. Ole eriti ettevaatlik maekuljel tootades.

• Ara pane tootava mootoriga seadet maha, kui Sul pole head ülevaadet sellest.
• Pea meeles, et mootori heitgaasid sisaldavad vingugaasi, mis voib pohjustada vingugaasimurgitust. Seetottu ara kaiyita seadet ega tota Sellega kunagi ruumis voi sellises khas, kus on puudulik ventilatsoon.

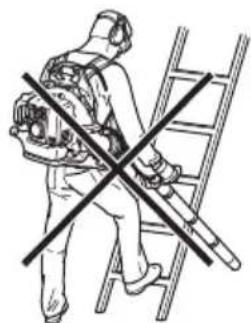

• Puhurit ei tohi kasutada redellil, tellingutel voi korgenes kohtades seistes (nt katusel). See voib pohjustada tõsiseid vigastusi.

• TAHELEPANU! Ara kasuta kunagi seadet olukordades, kus sa ei saa kutsuda abi onnetuse korral.

Pöhiline Iöikamistehnika

ETTEVAATUST! Hoiduge lendu paisatud objektide eest. Kasutage alati kaitseprille. Kivid ja muud esemed voi osakesed voivad lennata silma ja pohjustada ohtlikke kahjustusi voi isegi pimedaks jäamist. Åra lase ligi körvalisi isikuid. Lapsed, loomad ja abistajad peavad olema valjaspool ohupiirkonda, s.o vahemalt 15 m kaugusel. Seiska kohe seade, kui keegi laheneb.

ETTEVAATUST! Puhastamise eel seisake alati moctor.

See puhurseade on seljas kantav ning kasutamisel hoitakse seda olgadele toetuvas kinnituses. Seda kasutatakse ja suunatakse parema kaega torul oleva kaepiderme abiil.
Gaasihoo vastik reguleerib ohujoa kiirust. Valige kiirus, mis antud toüulesande jaoks kõige paremini sobib.

Gaasihooystikku saab seadistada seiskamislulitiga, selle abile ei ole vaja puhurseadme tootamise ajal nappu kogu aeg gaasil hoida. Taisgaasi saavutamiseks tuleb juhtnupp taielikult tagasi tommata.

OHUTUSEESKIRJAD

• Kontrollige, et òhuvōtuava poleks ummistatud nt lehtede vōi prahiga. Ummistunud òhuvōtuava vāhendab seadme puhumisvoïmsust ja tostab mootori tötemperatuuri, mis vōib via mootori rikkeni. Seisake mootor ja eemaldage ummistus.

• Arvestage tuule suunaga. Kasutage tuult āra, see teeb too lihtsamaks.

• Puhurseadme abi suarte kuhjade liigutamine on aeganoudev ja tekitab asjatult suurt mura.
• Olge kindlal pinnal ja hoidke ennast tasakaalus.
• Töö lopetamisel tuleb seade asetada vertikaalselt.

KOOSTAMINE

Puhurivooliku ja juhtkäepideme kokkupanek

• Uhendage puhurseade ja juhtvoolik painduva vooliku abi.
  Kinnitage painduva vooliku molemad otsad klambritega.

Kasutage kaasas olevaid tooriisto.

1 4 2

1 Painduv voolik
2 Juhtvoolik
3 Klamber
4 Klamber

Kokkupaneku soodustamiseks voib torusid veidi märida.

• Kinnitage käepideme kinnitusosa juhttoru kulge ja pingutage kinnitusosa nuppu. Palun joondage käepideme kinnitusosa juhttoru kumerusega.
• Reguleerige asendit ja nurka, et tooa send oleks mugav ning pingutage kinniteid.

350BT

• Kinnitage tross klambri abil painduva vooliku kulge.
• Uhendage sirge toru toruotsaga. Suruge torud kokku ja keerake, nii et nad lukustuvad.

530BT

• Kinnitage kaebeldus vooliku keskelt, kasutades kaebeldusega kaasas olevat rihma.
• Esmalt keerake rihm ümber painduva vooliku. Alustage alt. Seejärel tommake rihm lábi rihmas oleva augu, nagu joonisel naidatud. Palun arvestage, et rihma liigne pingutamine voib voolikut kahjustada.

Puhuritoru

Paigaldage vahe- ja puhuritoru. Kui on vaja pikemaid puhumistorusid, on voimalik vahetorusid juurde lisada.

Valikvarustus

Vötke lahti vahetoru. Eemaldage nupp kinnitusosa küljest ja suruge kinnitusosa kinnitustoru külge. Paigaldage nupp ja pingutage seda.

Paigaldage vahetoru.

Lameotsak
Kui vajate suurema kiirusega ohuvoola, asendage ummargune puharitoru lameotsakuga.

KUTUSE KASITSEMINE

Küttesegu

TAHELEPANU! Seadmel on kahetaktimootor ja see vajab tootamiseks bensiini ja kahetaktioli segu. Et segu oleks oige, tuleb moota segatava oli kogus vaga tapselt. Vaiksemate koguste segamisel mojutavad ka vaikesed korvalekalded oli koguses oluliselt segu koostist.

ETTEVAATUST! Hoolitse, et segamise ajal oleks ventilatsoon hea.

Segamine

Bensiini ja oli omavaheliseks segamiseks kasuta alati puhast nou, mis on ette nahtud bensiini jaoks.
- Esiteks vala nousse pool segatavast bensiinist. Lisa kogu olikogus.Sega (Ioksuta) kuttesegu segamini. Lisa ülejänud bensiin.
- Sega (loksuta) kuttesegu hoolikalt enne seadme kutusepaagi taitmist.

Bensiin

TAHELEPANU! Kasuta alati oliga segatud kvaliteetset bensiini (mille oktaanarv on vahemalt 90).

• Soovitatav madalaim oktaanarv on 90. 90-st madalama oktaanarvuga bensiiniga tootamisel voib mootori temperatuur tõusta. See voib tekitatado mootorile tõsiseid vigastusi.
• Pidevalt körgetel pöretel tõötades on soovitav kasutada körgema oktaanarvuga bensiini. Kasutage kvaliteetset pliivaba bensiini.

Vöib kasutada etanooli sisaldavat kutust E10 (maks etanoolisialdus 10%). E10-st suurema etanoolisisaldusega kutuse kasutamine vöib pöhjustada too aeglustumise ja mootoririkke.

Kahetaktiöli

• Parimaid tulemusi annab see, kui kasutada HUSQVARNA kahetaktioli, mis on valja tootatud spetsiaalselt meie kahetaktimootoritele. Segada vahekorras 1:50 (2%).
  Kui HUSQVARNA kahetaktioli pole kattesaadav, vioib kasutada teisi korgekvaliteetseid kahetaktiolidis, mis on ette nahtud kasutamiseks ohkjahutusega mootorites. Kusi oli valimisel nou omamuja kaest. Segu koostis 1:33 (3%).
• Ara kasuta kunagi vesijahutusega mootorite kahetaktiolisid, nait. paadimootorioli.
• Āra kasuta kunagi neljatakilise mootori olisid.

Bensiin, liitrit

Kahetaktioli, liitrit 2% (1:50) 3% (1:33)

50,100,15
10 0.20 0.30
15 0,30 0,45
20 0.40 0.60

• Ara sega rohkem kutust kui uheks kuiks vaja.
  Kui seade jäab pikemaks ajaks seisma, tuleb kutusepaak tuhjendada ja puhasada.

Tankimine

ETTEVAATUST! Järgnevald
ettevaatusabinoud vähendavad
tulekahjuohtu:

Tankige hasti ventileritud kohas.
Masinat ei tohi tankida siseruumides.

Ara suitseta kutuse laheduses ega pane sinna midagi kuuma.

Ara lisa kutust, kui mootor pole valja Iulitatud.

Seiska mootor ning lase sel enne tankimist mni minut jahtuda.

Kütuse lisamisel ava kork ettevaatlikult,
et üleröhk saaks aeglaselt vaheneda.

Pärast kutuse lisamist pinguta korki hoolikalt.

Kui kutust on sattunud seadmele. Pühi see āra ja lase jäagil āra aurustuda.

Enne käivitamist viige masin tankimiskohast ja kutuse ladustamiskohast eema.

• Enne käivitamist vii seade vahemalt 3 meetri kaugusele kutuse lisamise paigast.

• Pūhi paagikorgi umbrus puhtaks. Mustus kutusepaagis tekitab mootori toös Häireid.
  Jälgi, et kutus oleks korralikult segunenud, selleks loksuta iga kord enne kutusepaagi taitmist kutusenoud.
• Kontrollige kutuse taset enne too alustamist, arvestage, et kutus voib mootori kuumenemisel ja päikese kaes paisuda ja hakata üle voolama.

Käivitamine ja seiskamine

ETTEVAATUST! Enne käivitamist viige masin tankimiskohast ja kutuse ladustamiskohast eemale. Paiguta seade kindlale alusele.

Jälgi, et toöpiirkonnas ei oleks körvalisi isikuid, kuna vastasel korral esineb tõsiste vigastuste oht. Ohutusvaehemaa on 15 m.

Seadet tohib kāivitada üksnes siis, kui see on täielikult kokku pandud. Kui seade kāivitatakse ilma kōigi kaitsmeteta, tekib kehavigastuste oht.

Külm mootor

Süüde: Vii seiskamisluliti käivitusasendisse. Umbes kolmandik avatud.

530BT

Tuhikaigupooretearv(3)

350BT

• Umbes kolmandik avatud. (2)

Täisgaasiga toötades ei tohi vajutada seiskamislülit.

Ohuklapp: Vii ohuklapp káivitusasendisse.

Kütusepump: Vajuta korduvalt kutusepumba kummipoele, et kutuks liigukspoide. Pois ei pea taiesti taasama.

Soe mooter

Toimi samuti kui kulma mootori puhul, aga ara vihuklappi asendisse "choke".

Kaivitamine

Suru seadme kere vastu maad vasaku kaega (NB! mitte jalaga!). Vota starteri kaepidemest kinni, tommake kaivitusnoor parema kaega aeglaselt valja, kuni tunned vastupanu (starteri hambad haakuvad), soorita seejarel tugevaid ja kiireid tombeid. Kaivitusnoori ei tohi kerida kae umber.

Tömmake käivitusnööri kuni mootor käivitub. Kui mootor käivitub, lukake öhuklapp tagasi toöasendisse.

TÄHELEPANU! Ara tōmba kāivitinoöri taies pikkuses valja,
ara lase kāviti kaepidet lahti, kui see on vāljatōmmatud
asendis. See voib seadmele vigastusi tekitada.

Puhur hakab ðhku puhuma kohe pärast käivitamist, isegi tühikäigul. Arge lubage kelgelgi seista puhuri voi puhuritoru lāhedal.

Seadistage gaasihooovast sobiv mootori poorete arv.

Laske seadmel paar minutit soojeneda.

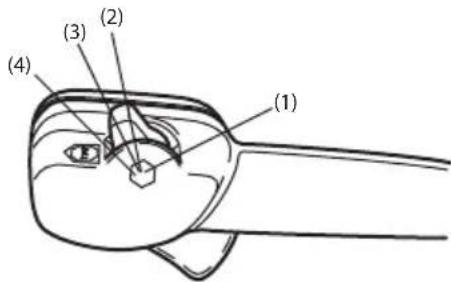

1 Taïsgaas
2 Umbes kolmandik avatud.
3 Tuhikäigu poorete arv
4 Seiskamisluliti

Seiskamine

Mootori seiskamiseks tuleb seiskamisuliti likata seiskamisasendisse.

Uldised napunäited

Ulevaatuse ja hoolduse tegemiseks eemaldage sutejuhe ja sutekuunal. Hoiduge kuumade pindadega kokku puutumast.

Karburaator

Tuhikaigupooretearvureguleerimine

Enne kui midagi reguleerida, vaata, et ohuifilter oleks puhas ja et ohuiftilrikapp oleks paigaldatud.

350BT

Tuhikaigutehaseseadistus on:2200 rpm.

530BT

Tuhikäigu tehaseseadistus on: 3000 rpm.

Kui teil on vaja tuhikaigpu poorete arvu seadistada, kasutage reguleerimiskruvi karburaatori ulemises servas.

Summuti

Summuti ülesandeks on summutada mura ja suunata heitgaasid operatorist eemale. Heitgaasid on kuumad ja voivad sisaldada sädemeid, mis voivad tekitada tulekahju, kui laheduses on kergesti suttivaid esemeid.

Summuti on varustatud spetsiaalse saderemepuduriga. Saderemepudurit tules puhasada kord kuus. Seda on koige parem teha terasharjaga.

Sädemepüudmisvörgu eemaldamiseks toimige järgmiselt:

Eemaldage valjalasketoru (4, 5).
Eemaldage sädemepüudja (3).
Tommake sademepuudmisvork valja ja puhistage seda traatharjaga. Kui sademepuudmisvork on kahjustatud, vahete see valja.
Eemaldage koik susinikuladestused summuti sisend- ja valjundava juarest ning silindri heitgaasitoru juarest.

TAHELEPANU! Ara kunagi kasuta vigastatud summutiga seadet.

Kontrollige korraparaselt, kas summuti on terve ja kas see on korralikult kinni. Pinguta veelkord kruvisid.

• 350BT 8-12 Nm. (1)
• 530BT 7-11 Nm. (2)

Kontrollige, et saderemepudja ja valjalasketoru on oigesti kinni keeratud (5). Pingutage kuni 2-3 Nm.

ETTEVAATUST! Summuti muutub
kasutamise käigus vaga tuliseks ja jahtub
veel monda aega pàrast seadme
seiskamist. See kehtib ka tühikäigu puhul.
Selle puudutamine vöib tekitada naha
pøletust. Olge tuleohu suhtes
tāhelepanelik!

Jahutussüsteem

Voimalikult madala toetemperatuuri tagamiseks on seade varustatud jahutusssteemiga.

Jahutussüsteem koosnej jargnevatest osadest:

Jahutusribid silindril.
- ðhu sissepaäsuava

Puhasta jahutussüsteemi kord nadalias harjaga, raskete toolude puhul tihedamini. Maerdunud voi ummistunud jahutussüsteemi puhul kuumeneb seade üle, mis vigastab silindrit ja kolbi. Kontrollige, et otskad ei ole ummistunud.

Ohu sissepaasauna

Kontrollige, et uava pole ummistatud uhelgi kuljel, kaasaarvatud allkuljel, nt lehtede voi prahiga. Ummistunud uava vahendab seadme puhumisvoimsust ja tostab mootori tootemperatuuri, mis voib via mootori rikkeni. Seisake mootor ja eemaldage ummistus.

ETTEVAATUST! Arge kunagi puhursedet kasutage, kui vore pole paigaldatud. Enne kasutamist kontrollige, et vore on paigaldatud ja kahjustamata.

HOOLDUS

Süutekuünlad

Valesti seadistatud karburaator.
- Vale olisegu kutuses (liiga palju voi vale oli).
- Maerdunud ðhufilter.

Puhasta sutekuunal valjaspoolt. Vota kuunal maha ja kontrllie elektroodide vahekaugust. Reguleeri vahekauguseks 0,6-0,7 mm voi asenda sutekuunal uega. Kontrolli, et suutekuunlal oleks nn. raadiohairete koraldaja.

TAHELEPANU! Kasuta alati soovitatud suutekuunla tuupi! Vale sutekuunal voib vigastada kolbi voi silindrit.

Ohufilter

Puhasta ñhufiltrit korraparaselt tolmust ja mustusest, valtimaks:

Haireid karburaatori toos
Käivitamisraskusi
Vöimsuse vahenemist
- Mootori osade asjatut kulumist
Liigset kutusekulu.

Kontrolli ñhufiltrit ja puhasta vajadusel.

Pöletusohu vältimiseks, äge puutuge kuumenenud masinaosi, sealhulgas summutit, silindrit ji.

Ohufiltri puhastamine

530BT

• Eemalda ohufiltri kaitse ja demonteeri ohufilter. Pese ohhufilter soojas seebilahuses puhtaks.
• Pange òhufilter ja selle kate tagasi. Årge unustage òhuvöret tagasi panna. Ilma vöreta ei kinnitu òhupuhasti korralikult ning tolm voib silindrisse sattuda.

Pikemat aega kasutatud ohufiltrit ei saa enam täiesti puhtaks.
Sellepärast tuleb see korraparaselt uuega asendada.
Vigastatud ohufilter tuleb kohe valja vahetada.

Kui seadet kasutatakse vaga tolmuses kohas, tuleb filtrit olitada. Vt. juhiseid alajaotuses Ohufiltri olitamine.

350BT

• Eemalda ohufiltri kaitse ja demonteeri ohufilter. Pese ohufilter soojas seebilahuses puhtaks. Kuvata filter enne uuesti paigaldamist.

Pikemat aega kasutatud ohufiltrit ei saa enam taiesti puhtaks. Selleparast tuleb see korraparaselt uuega asendada.

Vigastud ðhufilter tuleb kohe välja vahetada.

Kui seadet kasutatakse vaga tolmuses kohas, tuleb filtrit olitada. Vt. juhiseid alajaotuses Ohufiltri olitamine.

• Pange ðhufilter ja selle kate tagasi.

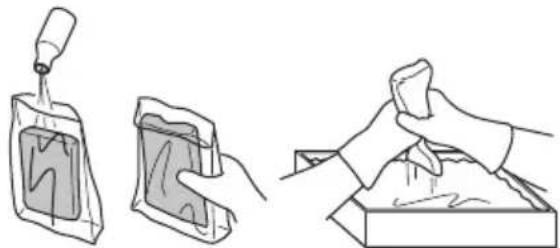

Ohuifltri olitamine

Kasuta alati spetsiaalset filtrioli. Et filtrioli kataku uhtlaselt filtri, on sinna lisatud lahustit. Seeparast ei tohi oli lasta nahale sattuda.

Pane filter kilekotti ja kalla filtri peale oli. Mulju filtrit labi kilekoti, et oli jaguneks uhtlaselt kogu filtri ulatuses. Lopuks pigista filtrist liigne oli ja kalla kilekatist valja, misjarel paigalda filter omakohale seadmesse. Olitamiseks ei tohi kasutada tavalist mootoroli. See sadestub filtrist valja.

Ölarihm

Kui ņlārɪhm on kahjustatud, vöib see kasutamise ajal puruneda ning seade kukub, pōhjustades kehavigastusi. ōlārihma vahetamisel järgige alltoodud juhiseid.

1 Eemaldage rihma kuljest klamber.
2 Lukake rihma ots labi riputusava.
3 Pange klamber rihma kulge tagasi.

ETTEVAATUST! Kontrollige, et klambri jame umar noel on rihma sisse torgatud. Valesti paigutamisel voib see pohjustada kehavigastusi.

HOOLDUS

Hooldusskeem

Allpool on toodud üldised hoolduseeskirjad. Kui tekib kusimusi, tuleb votta uhendust hoolduspunktiga.

Hooldus	Igapäevane hooldus	Iganädalane hooldus	Igakuine hooldus
Puhasta seade väljastpoolt. X
Kontrollige, et gaasihooovastik tööttab korralikult. X
Kontrolli, kas seiskamislūliti toimib. X
Puhasta öhufilter. Asenda vajaduse korral. X
Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. X
Kontrolli, et mooterist, kutusepaagist ja -voolikutest ei pihkups kütust. X
Kontrollige, kas kütusefilter on puhas ja kutusevoolik terve. Vajadusel vahetage vastavad osad.	X
Tee summuti sädemepüddja vörk puhtaks või vaheta välja (ei kehti katalusaatoriga summutite puhul).	X
Kontrollige, et kõik öhuvõtuava võre küljed oleks takistustest vabad. X
Kontrolli starterit ja starterinöörì. X
Kontrolli, et vibratsionisummutajad ei oleks vigastatud. X
Puhasta süutekuünal väljaspoolt. Võta kūūnal maha ja kontrolli elektroodide vahekaugust. Reguleeri vahekauguseks 0,6-0,7 mm või asenda süutekuünal uega. Kontrolli, et süutekuünlal oleks nn. raadiohäirete körvaldaja.		X
Puhastage seadme jahutussüsteem. X
Puhasta karburaatori vãlimine pind ja ümbrus. X
Kontrolli kõik juhtmed ja ühendused. X
Vaheta süutekuünal. Kontrolli, et süutekuünlal oleks paigaldatud nn. raadiohäirete körvaldaja.			X
Kontrolli summuti sädemepüddja võrku ja puhasta see vajadusel (ainult katalusaatoriga summutitel).			X
Puhasta kütusepaak.			X

TEHNILISED ANDMED

Tehnilised andmed

Tehnilised andmed 530BT 350BT

Mootor

Silindri maht, cm3 29,5 50,2

Pöörlemiskiirus tühikäigul, p/min 3000 2200

Maks. mootori voiimsus ISO 8893 jargi, kW/ p/min

Seadistatavate pōretega suütesüsteem Ei Jaa

Süutessteem

Süutekünlad NGK CMK7H7 NGK CMK7H7 TORCH AC7R TORCH AC7R

Elektroodide vahe, mm 0.6-0.7 0.6-0.7

Kütuse-/märimissüsteem

Ekvivalentne mura rohutase kasutaja korvas, moedetud vastavalt 01.05

EN15503 nouetele, dBA 91 93

Vibratsioonitase

(vt. markust 3)

EN15503 järgi mõödetud käepidemete ekvivalentsted vibratsionitased 2,5 (a_hv,eq, m/s²)

Puhuri joudlus

Maks. ohukiirus standardotsakuga, m/s: 6580

Ohuvool standardotsakuga, m³/min 10.6 14

Keskmikne ohkogus kattel, m³/min 13.1 19,6

Märkus 1: ümbritsevasse keskonda leviva mura voïmsus (LWA), moödetud vastavalt EÜ direktivile 2000/14/EÜ. Seadme antud müratase moödeti enim mura tekitava originaalsaagimisseadme kasutamisel. Erinevus tagatava ja moödetava mürataseme vahel seisneb selles, et direktivi 2000/14/EÜ alusel hölmal tagatav müratase ka moötmistulemuste levi ja körvalekalded sama mudeli eri seadmete vahel.

1. markus: Ekvivalentne helirohutaseme värtus arvutatakse vastavlt tootskile, 1/7 kestusega tuhikäigu puhul ning 6/7 kestusega tootades. Antud andmetel seadme helirohutaseme ekvivalendi kohta on statistiline tuuplevi 1 dB (A) (standardne körvalekalle).
2. markus: Ekvivalentne vibratsionitase arvutatakse vastavalt 1/7 kestusega tootsuklile tuhikaigu ning 6/7 kestusega tootsuklile tooreziimi puhul. Antud ekvivalentse vibratsionitiseme statistiline tuuplevi (standardne korvalekalle) on 1m / s^2

Husqvarna AB, SE-561 82, Huskvarna, Rootsi, tel [phone], kinnitab, et puhurseadmed Husqvarna 530BT, 350BT vastavad alates 2016. aasta seerianumbritest (aastaarv ja sellele jargnev seerianumber on selgelt margitud mudeli andmesildile) jrgmiste NOUKOGU DIREKTIIVIDE nouetele:

• 2006/42/EU (17. mai 2006. a), mehhanismide kohta'.
• elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EL.
• müradirektiiv 8. maist 2000 2000/14/EÜ. Vastavushinnang on tehtud kooskilas lisaga V.

Teave mura kohta on toodud peatukis Tehnilised andmed. Järgitud on alljärgnevoid standardeid: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Rootsi, teostas vabatahtlikult Husqvarna AB tuubikontroll. Sertifikaat kannab numbrit:

SEC/09/2102-530BT,SEC/09/2103-350BT

Huskyarna, 30. marts 2016

Per Gustafsson, Arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsioni eest vastutaja.)

SUTARTINIAI ZENKLAI

Simboliai
