Caractéristique	Détails
Type d'appareil	Souffleur à dos
Motorisation	Moteur 2 temps
Puissance moteur	2,1 kW
Volume du réservoir	1,7 L
Débit d'air maximum	20 m³/min
Vitesse de l'air	90 m/s
Poids	10,2 kg
Utilisation recommandée	Nettoyage des jardins, des allées et des espaces extérieurs
Maintenance	Vérifier régulièrement le filtre à air et le système d'allumage
Sécurité	Port de protections auditives et oculaires recommandé
Garantie	2 ans

FOIRE AUX QUESTIONS - 530BT HUSQVARNA

Comment démarrer le souffleur HUSQVARNA 530BT ?

Pour démarrer le HUSQVARNA 530BT, assurez-vous que le réservoir de carburant est plein. Mettez le commutateur sur 'ON', tirez le choke vers le haut, tirez le cordon de démarrage quelques fois jusqu'à ce que le moteur tousse, puis poussez le choke vers le bas et tirez à nouveau le cordon.

Que faire si le souffleur ne démarre pas ?

Vérifiez d'abord le niveau de carburant. Assurez-vous également que le filtre à air et le filtre à carburant ne sont pas obstrués. Si le problème persiste, consultez le manuel pour une éventuelle solution ou rendez-vous chez un revendeur agréé.

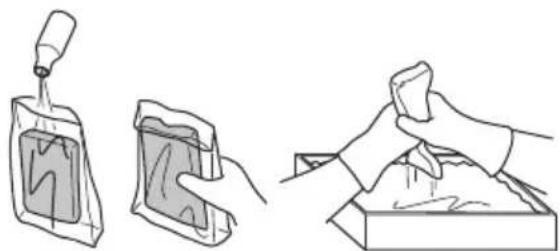

Comment entretenir le filtre à air du HUSQVARNA 530BT ?

Pour entretenir le filtre à air, retirez-le de son logement, nettoyez-le avec de l'eau savonneuse et rincez-le à l'eau claire. Laissez-le sécher complètement avant de le remettre en place.

Quel type de carburant utiliser ?

Utilisez un mélange d'essence sans plomb avec de l'huile 2 temps de haute qualité, en respectant le rapport de mélange recommandé dans le manuel d'utilisation.

Comment régler la vitesse du souffleur ?

La vitesse du souffleur peut être ajustée à l'aide de la gâchette de l'accélérateur. Appuyez sur la gâchette pour augmenter la puissance et relâchez-la pour diminuer la vitesse.

Quelle est la capacité du réservoir de carburant du HUSQVARNA 530BT ?

Le réservoir de carburant du HUSQVARNA 530BT a une capacité de 0,9 litre.

Comment nettoyer le système d'échappement ?

Pour nettoyer le système d'échappement, retirez le silencieux et nettoyez-le avec un produit approprié. Assurez-vous que toutes les parties sont sèches avant de le remettre en place.

Quel est le poids du HUSQVARNA 530BT ?

Le poids du HUSQVARNA 530BT est d'environ 10,2 kg.

Comment stocker le souffleur pendant une longue période ?

Pour stocker le souffleur, videz le réservoir de carburant, nettoyez le filtre à air et inspectez l’appareil pour tout dommage. Conservez-le dans un endroit sec et frais.

MODE D'EMPLOI 530BT HUSQVARNA

Lad motoren varme op i et par minutter.

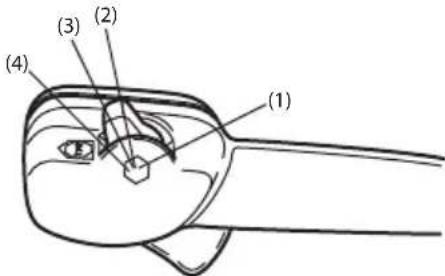

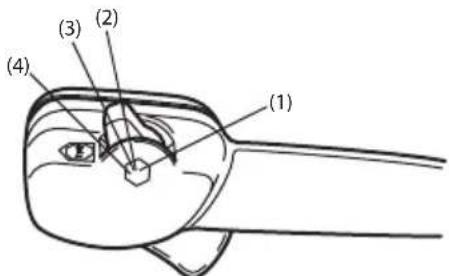

1 Fuld gas 2 Environ un tiers à blanc. 3 Tomgangsomdrejningstal 4 Stopkontakt

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l'utilisateur et aux autres personnes représentées.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujours utiliser:

• Protecteur d'oreilles
• Des protège-yeux homologues

Ce produit est conforme aux directives CE en vigueur.

Au besoin, utiliser des gants.

L'aspiro-souffleur peut projeter violamment des objets pouvant être renvoyés vers l'utilisateur. Ceci peut provoquer des blessures graves aux yeux si l'équipement de protection personnelle recommandé n'est pas utilisé.

L'opérateur du souffleur doit veiller à ce qu'aucune personne ou animal ne se trouve à moins de 15 mètres. Lorsque partagent le même lieu d'activité, il faut maintenir une distance d'au moins 15 mètres.

Utiliser une protection respiratoire dans les environnements poussiéreux.

Utiliser une protection respiratoire dans les environnements poussiéreux.

Maintenez toute partie du corps loin des surfaces chaudes.

Émissions sonores dans l'environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifique à certains marchés.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Toujours utiliser des gants de protection.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Remplissage d'essence.

Commande de starter en position 'ouvert'.

Commande de starter en position 'ferme'.

Explication des symboles

Symboles 106

Sommaire

Sommaire 107

Contrôler les points suivants avant la mise en marche: 107

Cher client, 108

Quels sont les composants de l'aspiro-souffleur ? 109

Instructions générales de sécurité

Généralités 110

Instructions de sécurité

Équipement de protection personnelle 112

Équipement de sécurité de la machine 112

Contrôle, maintenance et entretien des

Équipements de sécurité de la machine 113

Méthodes de travail 114

Montage

Montage du tube de soufflage et de la poignée de commande 117

Manipulation du carburant

Carburant 118

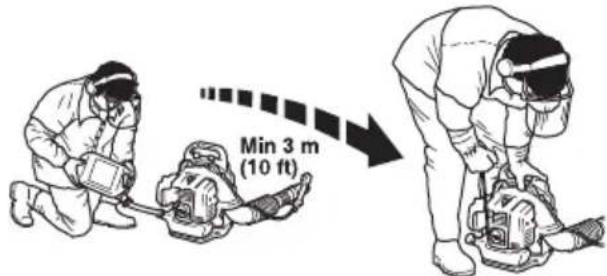

Remplissage de carburant 119

Demarrage et ARRET

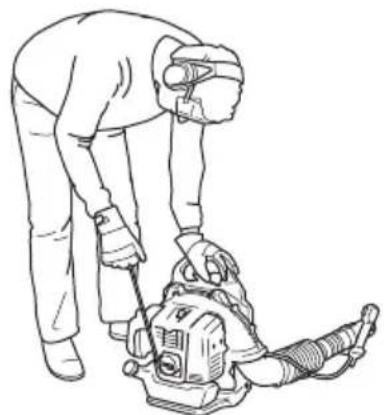

Démarrage et arrêt 120

Entretien

Généralités 121

Carburateur 121

Silencieux 121

Système de refroidissement 121

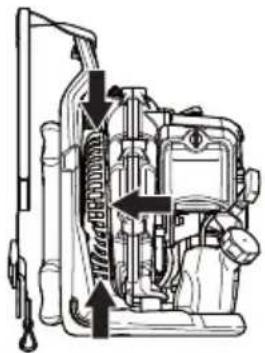

Grille d’entrée d’air 122

Bougie 122

Filtre à air 122

Bretelle d'épaule 123

Entretien 124

Caractéristiques techniques 125

Déclaration CE de conformité 126

Avant la mise en marche:

Lire attentivement le manuel d'utilisation.

AVERTISSEMENT! Une exposition prolongée au bruit risque de causer les lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT! Un aspiro-souffleur utilisé de manière erronée ou négligente peut être un outil dangereux pouvant occasionner des blessures personnelles graves, voir mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d'utilisation.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

La machine est conçue uniquement pour le nettoyage des pelouses, des allées, des voies en asphalte et similaires.

Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.

Husqvarna est aujourd'hui l'un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d'Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna !

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

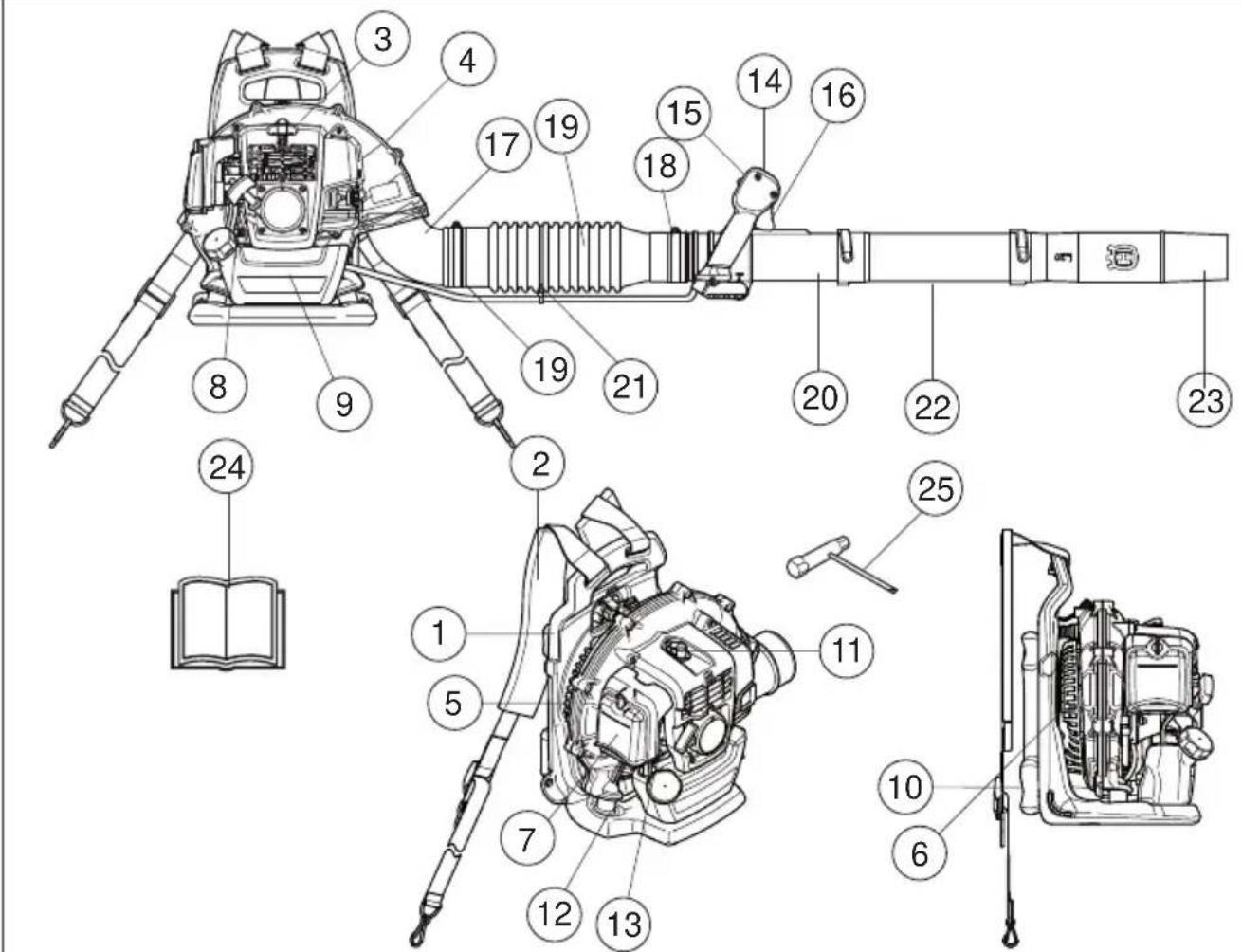

Quels sont les composants de l'aspiro-souffleur?

1 Cadre 2 Harnais (Ceinture de hanches uniquement disponible avec 350BT) 3 Capot de moteur 4 Coque de ventilateur 5 Grille d'entrée d'air 6 Ventilateur 7 Filtre à air 8 Poignée de lanceur 9 Réservoir d'essence 10 Coussin 11 Bougie 12 Système anti-vibrations 13 Commande de starter

14 Poignée de commande/Poignée de manœuvre 15 Bouton d’arrêt avec réglage de la position d’accélération 16 Commande de l’accélération 17 Coude 18 Collier de serrage 19 Tuyau flexible 20 Tube de manœuvre 21 Collier de serrage 22 Tube intermédiaire 23 Tube de soufflage 24 Manuel d’utilisation 25 Clé universelle

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation eventuelle entre en contact avec une flamme vivante ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.
• Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel. Videz le réservoir de carburant et appuyez sur l'amorceur jusqu'à ce que le réservoir soit complètement vide.
• Retirez la bougie et versez une cuillerée d'huile deux temps dans le cylindre. Retournez le moteur deux-trois fois, puis remettez la bougie en place.
• Avant de remisser la machine pour une période prolongée, veillez à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.
• Sécurisez la machine pendant le transport.
• Rangez la machine dans un endroit sec, frais, bien aéré et exempt de poussières. Ranger la machine hors de portée des enfants.

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

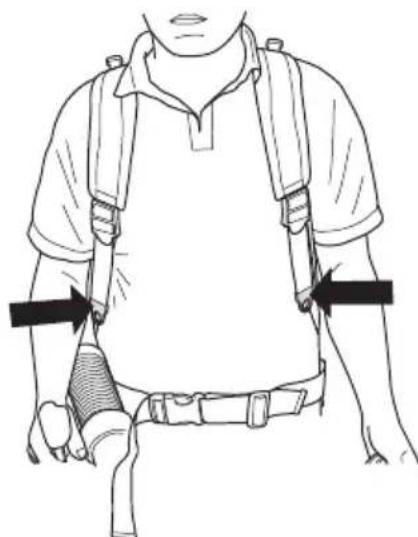

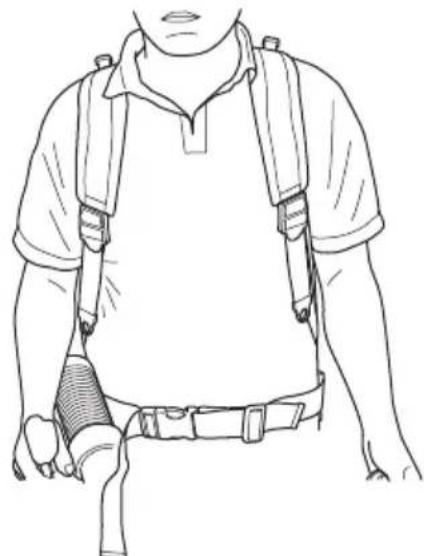

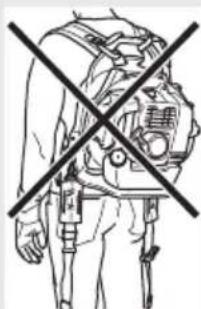

Réglage du harnais

AVERTISSEMENT! Le harnais doit toujours être utilisé en cas de travail avec la machine. Sinon, il est impossible d'effectuer le travail en toute sécurité, ce qui risque de causer des blessures à l'utilisateur et aux autres.

Assurez-vous que la ceinture est fermée et réglée correctement.

Si vous n'utilisez pas la ceinture, assurez-vous de la retirer de l'unité et de la ranger. La ceinture risque sinon de coincer et de faire basculer l'unité.

Une ceinture non fermée risquerait de se coincer ou d'être aspirée dans le ventilateur de la machine.

Un harnais adapté à la machine facilite considérablement le travail. Régler le harnais de manière à atteindre la position de travail la plus confortable possible.

Tendre les courroies latérales afin que la pression soit répartie de manière égale sur les épaules.

Placer la sangle des hanches autour des hanches, pas trop bas sur l'estomac. Serrer la sangle de manière à partir que le poids de l'aspiro-souffleur repose sur la hanche.

NOTE!

Le 530BT ne possède pas de ceinture.

Équipement de protection personnelle

AVERTISSEMENT! Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirer un équipement ajustat. Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

• Au besoin, utiliser des gants.

• Porter des protège-oreilles ayant un effet atténuateur suffisant.

• Toujours porter des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE). Les branches ou objets projetés peuvent causer des blessures aux yeux.

• Utiliser des bottes antidérapantes et stables.

• èces en rotation, ne portez pas de vêtements amples, d'écharpes, de bijoux, etc. Veillez à ce que les cheveux ne tombent pas sur les épaules.
• Utiliser une protection respiratoire dans les environnements poussiéreux.

• Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les doivent être en bon état. Voir au chapitre Quels sont les composants? pour leur emplacement sur la machine.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Suivre les directives de maintenance, d'entretien et les instructions de réparation indiquées dans ce chapitre.

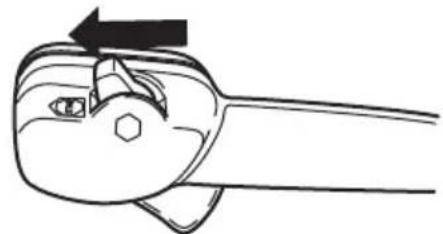

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Retirez le câble d'allumage et la bougie pour effectuer toute opération de contrôle ou d'entretien.

Système anti-vibrations

La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

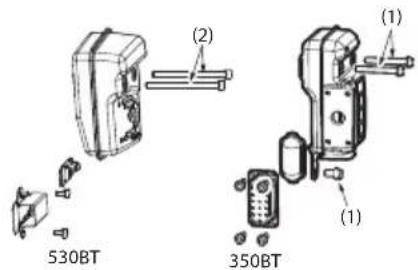

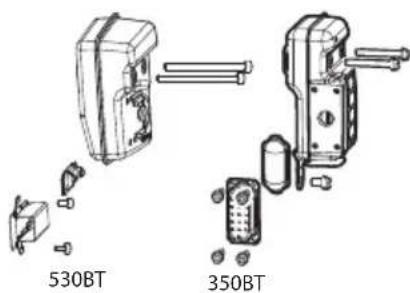

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l'utilisateur.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé le silencieux d'une grille antiflamme monté à l'intérieur du silencieux.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.

Avertissement!

N'oubliez pas que : Les gaz d'échappement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais démarrer ou utiliser la machine à l'intérieur d'un BATIMENT ou dans un lieu mal aéré.

Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Éviter tout contact avec ces éléments si le silencieux est endommagé.

Contrôle, maintenance et entretien des équipements de sécurité de la machine

AVERTISSEMENT! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôleurs suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiées. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

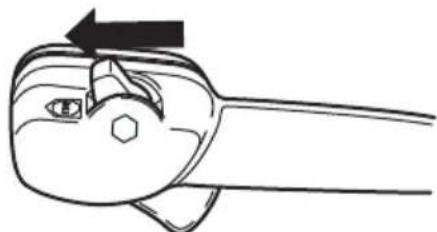

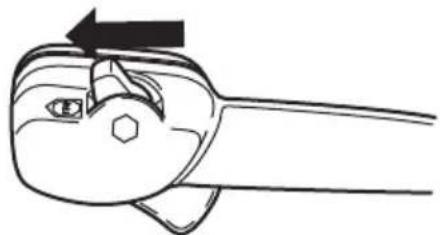

Bouton d'arrêt

• Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est en position d'arrêt.

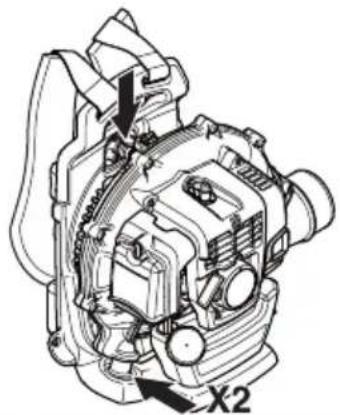

Système anti-vibrations

• Contrôler régulièrement les éléments anti-vibrations afin de détecter toute éventuelle fissure ou déformation. Les replacer s'ils sont endommagés.

• Vérifier que les éléments anti-vibrations sont entiers et solidement fixés.

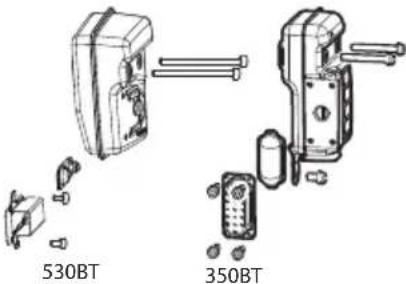

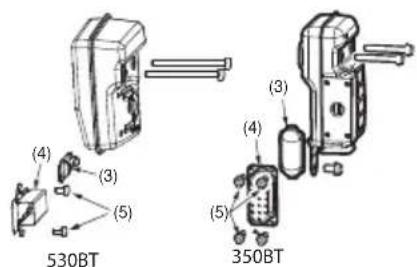

Silencieux

• Ne jamais utiliser une machine dont le silencieux est défectueux.

• Vérifier régulièrement la fixation du silencieux dans la machine.

• Le silencieux de la machine est équipé d'une grille antiflamme qui doit être nettoyée régulièrement. Voir la section Silencieux du chapitre Entretien. Une grille antiflamme colmatée risque de causer la surchauffe du moteur et de provoquer de sérieuses avaries du moteur. Ne jamais utiliser un silencieux avec une grille antiflamme défectueuse.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

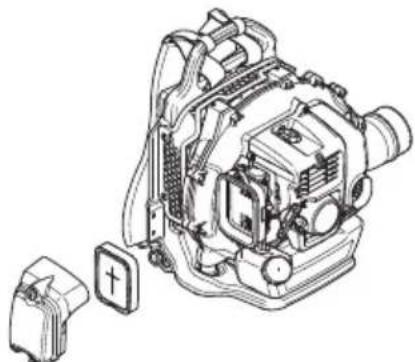

Filtre à air

N'utilise jamais l'aspiro-souffleur sans filtre à air ou avec un élément du filtre endommagé ou déformé; un air poussiéreux non filtré peut rapidement détruire le moteur.

Méthodes de travail

IMPORTANT! Cette section décrit les règles de sécurité de base à observer lors de tout travail avec le souffleur. Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Respecter les voisins en évitant d'utiliser la machine à des heures indues comme par exemple tard le soir ou tout le matin. Réduisez les niveaux sonores en limitant le nombre d'équipements utilisés simultanément. Lire attentivement et suivre les conseils ci-dessous afin de déranger les voisins le moins possible.

• Utiliser le souffleur sur le régime le plus faible. L'utilisation du régime maximal est rarement nécessaire et de nombreux travaux peuvent être effectuels à demi-régime. L'utilisation d'un régime plus faible signifie moins de bruit et moins de poussière. Il permet également de contrôler plus facilement les déchets à rassembler/déplacer. Utiliser un râteau ou un balai pour dégager les déchets enfouis dans le sol.
• Maintenir l'embout du tube de soufflage le plus près possible du sol. Utilisez toute la longueur du tube de soufflage afin de maintenir le courant d'air proche du sol.
• Nettoyer une fois le travail terminé. S'assurer que des déchets n'ont pas été accidentellement projetés dans un jardin voisin. Débarrassez-vous des débris dans une poubelle appropriée.
• Utilisez la machine pendant les heures de travail habituelles, afin d'éviter les nuisances sonores inutiles. Évitez de travailler tout le matin ou tard le soir.

Instructions de sécurité

AVERTISSEMENT! Soyez conscient de l'environnement qui vous entoure. Si une personne s'approche de votre zone de travail, ramenez la commande d'accélération sur le régime le plus faible jusqu'à ce que cette personne se trouve de nouveau à une distance de sécurité. Éloignez l'aspiro-souffleur des personnes, des animaux, des aires de, des fenêtres ouvertes, des voitures, etc.

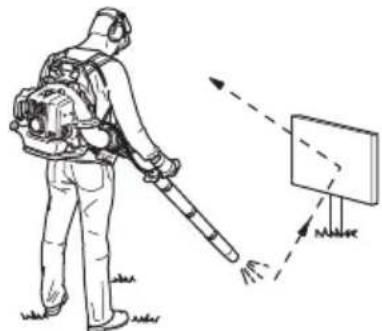

Règles élémentaires de sécurité

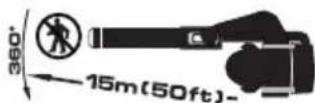

Aucune personne non autorisée ou animal ne doit se trouver dans la zone de travail qui est de 15 mètres. - Laisser refroidir le moteur avant de remplir de carburant. - Maintenez toute partie du corps loin des surfaces chaudes. - Si la machine prend feu ou si un autre type d'urgence se produit, qui vous oblige à vous dégager de la machine, ouvrez les bretelles du harnais et laissez la machine tomber vers l'arrière. - Le puissant jet d'air peut déplacer des objets à une telle vitesse qu'ils peuvent, en cas de ricochet, causer de graves blessures aux yeux.

• Ne jamais diriger le flux d'air vers des personnes ou des animaux.
• Arrêtez le moteur avant le montage ou le démontage d'accessoires ou d'autres éléments.
• Ne pas travailler par mauvais temps : brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est fatiguant et peut créer des conditions de travail dangereuses telles que le verglas.
• Réduisez la durée de soufflage en humidifiant légèrement les zones poussiéreuses ou en utilisant un pulvérisateur.
• Réduisez la consommation d'eau en utilisant des aspiro-souffleurs au lieu
• S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les év

• Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.
• Les gaz d'échappement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais démarrer ou utiliser la machine à l'intérieur d'un bâtiment ou dans un lieu mal aéré.

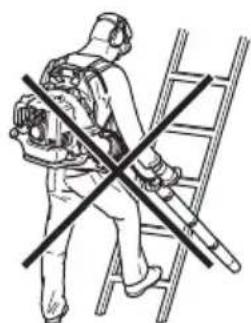

• L'aspiro-souffleur ne doit pas être utilisé sur des échelles ou des échafaudages, ou d'autres endroits en hauteur (comme sur les toits). Son action pourrait provoquer des blessures corporelles graves.

• REMARQUE! Ne jamais utiliser une machine s'il n'est pas possible d'appeler au secours en cas d'accident.

Techniques de travail de base

AVERTISSEMENT! Attention aux objets projetés. Toujours travailler avec des lunettes de protection. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se couvrir en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêtez immédiatement la machine si une personne s'approche.

AVERTISSEMENT! Toujours arrêter le moteur lors du nettoyage.

Cet aspiro-souffleur est portatif et s'utilise placé sur le dos à l'aide d'un harnais. Il est actionné et commandé avec la main droite au moyen d'une poignée située sur le tube. - La vitesse du flux d'air se règle à l'aide de la commande d'accélération. Sélectionner la vitesse la mieux adaptée à l'utilisation.

Pour ne pas avoir à garder le doigt sur la commande de l'accélération durant toute la durée d'utilisation de l'aspiro-souffleur, l'accélération souhaitée peut être maintenue à l'aide du "bouton d'arrêt". Le plein régime est obtenu quand la commande est complètement tirée.

• Contrôlez que la prise d'air d'admission n'est pas bouchée par des feuilles ou des débris par exemple. Une prise d'air bouchée réduit la capacité de soufflage de la machine et augmente la température du moteur, ce qui risque de provoquer une avarie du moteur. Arrêtez le moteur et retirez les déchets bloquant l'entrée d'air.

• Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
• L'utilisation du souffleur pour déplacer des monticules importants de déchets prend beaucoup de temps tout en étant inutilement bruyante.
• Soyez bien en équilibre, les pieds d'aplomb.
• Une fois le travail terminé, remiser la machine en position verticale.

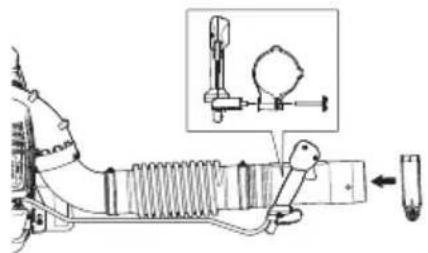

Montage du tube de soufflage et de la poignée de commande

• Raccordez l’aspiro-souffleur et le tube de manœuvre au tuyau flexible. Serrez les deux extrémités du tuyau flexible et mettez-les en place.

Utilisez le matériel de fixation fourni.

1 Tuyau flexible 2 Tube de manœuvre 3 Collier de serrage 4 Collier de serrage

Lubrifiez un peu les tuyaux afin de faciliter leur montage.

Fixez le support de poignée sur le tube de manœuvre et serrez le bouton sur le support. Assurez-vous de bien aligner le support de poignée avec le convexe du tube de manœuvre.

• Ajustez la position et l'angle de manière à obtenir une position de travail confortable, et serrez.

350BT

• Utilisez le collier de serrage pour fixer les câbles au tuyau flexible.

• Raccordez le tube droit et l'extrémité du tube. Assemblez les tuyaux et tournez-les pour qu'ils se bloquent l'un dans l'autre.

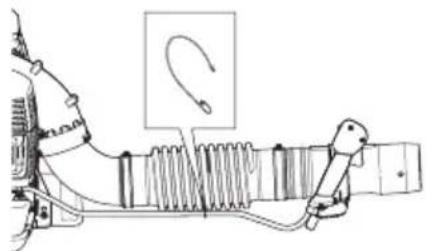

530BT

Fixez les câbles au centre du tuyau à l'aide de la courroie fournie avec les câbles. - Enroulez d'abord la courroie autour du tuyau flexible. Commencez par le bas. Puis faites passer la courroie dans le trou de la courroie comme indiqué sur la

figure. Notez que le tuyau risque d'être endommagé si le trou de la couroie est trop serré.

Tube de soufflage

Monter le tube intermédiaire et le tube de soufflage. Il est possible d'ajouter davantage de tubes intermédiaires si des tubes de soufflage plus longs sont nécessaires.

Équipement supplémentaire

(Non comprise).

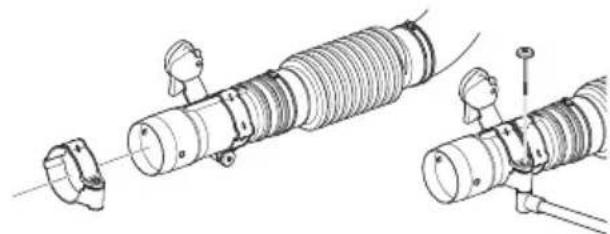

Guidon

Démonter le tube intermédiaire. Dévisser la manette du support et passer le support sur le tube de manœuvre. Monter la manette et serrer.

Monter le tube intermédiaire.

Buse plate

• Pour un débit d'air plus élevé, remplaçer la buse ronde par la buse plate.

Carburant

REMARQUE! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence

REMARQUE! Toujours utiliser une essence de qualité mélangée à de l'huile (indice d'octane de 90 au moins).

• L'indice d'octane minimum recommandé est de 90. Faire fonctionner le moteur avec un carburant d'un indice d'octane inférieur à 90 peut provoquer des cognements. Cela entraîne une augmentation de la température du moteur, ce qui peut occasionner des avaries graves.
• Si on travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d'un indice d'octane supérieur. Utiliser une essence de qualité sans plomb.

Possibilité d'utiliser du carburant mélangé à base d'éthanol, E10 (la teneur en éthanol ne doit pas dépasser 10%). L'utilisation de carburants mélangés contenant plus d'éthanol que l'E10 perturbe le fonctionnement de la machine et risque d'endommager le moteur.

Huile deux temps

Pour le meilleur résultat et un fonctionnement optimal, toujours utiliser une huile deux temps HUSQVARNA, spécialement conçue pour nos moteurs à deux temps. Coefficient de mélange 1:50 (2%). - Si de l'huile HUSQVARNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le besoin d'huile, consulter le concessionnaire. Rapport de mélange de 1:33 (3%). - Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau. - Ne jamais utiliser d'huile pour moteurs à quatre temps.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

118-French

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenant de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Procédez au remplissage dans un endroit bien aéré. Ne remplissez jamais la machine à l'intérieur.

Ne jamais fumer ni placer d'objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

• Avant de mettre la machine en marche, la déplacer au moins 3 mètres de l'endroit où a été fait le plein.

• Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.
• Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir.
• Contrôler le niveau de carburant avant chaque utilisation et laisser de la place pour que le carburant puisse se dilater ; autrement la chaleur dégagée par le moteur et celle du soleil risqueraient, en dilatant le carburant, de provoquer un débordement.

Démarrage et arrêt

AVERTISSEMENT! Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mesure en marche. Placez la machine sur une surface plane.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité : 15 mètres.

La machine ne peut être démarrée que si tous ses éléments sont montés. Risque de blessures personnelles si la machine est mise en marche quand tous les capots ne sont pas montés.

Moteur froid

Allumage : Mettre le contacteur d’arrêt en position de démarrage. Ouverture d’environ un tiers.

530BT

• Régime de ralenti (3)

350BT

• Ouverture d'environ un tiers. (2)

Le bouton d'arrêt ne doit pas être placé sur la position plein régime.

Starter: Tirer la commande de starter.

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

Moteur chaud

Suivre la même procédure que pour le démarrage moteur froid, mais sans mettre la commande de starter en position starter.

120-French

Démarrage

Placer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied!). Saisir ensuite la poignée de démar rage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Effectuer de nouveaux essais jusqu'à ce que le moteur démarre. Quand le moteur démarre, REPLACER la commande du starter sur sa position initiale.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

L'air commence à souffler dès le démarrage du moteur, même au ralenti. Ne laissez personne se tenir à proximité de l'aspiro-souffleur ou du tube du souffleur.

Obtenir le régime moteur désiré à l'aide de la commande de gaz.

Laissez le moteur chauffer pendant quelques minutes.

1 Plein régime 2 Ouverture d'environ un tiers. 3 Régime de ralenti 4 Bouton d'arrêt

Arrêt

Pour arrêter le moteur, placer la gachette d'arrêt sur la position arrêt.

Généralités

Retirez le câble d'allumage et la bougie pour effectuer toute opération de contrôle ou d'entretien. Maintenez toute partie du corps loin des surfaces chaudes.

Réglage du régime de ralenti

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé.

350BT

Le régime de ralenti est réglé en usine à : 2200 rpm.

530BT

Le régime de ralenti est réglé en usine à : 3000 rpm. Utilisez la vis de réglage sur le bord supérieur du carburateur si vous devez ajuster le régime de ralenti.

Silencieux

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériel sec et inflammable.

Le silencieux est équipé d'une grille antiflamme spéciale. La grille antiflamme doit être nettoyée une fois par mois. Le nettoyer de préférence à l'aide d'un roseau métallique.

Procéder comme suit pour nettoyer la grille antiflamme:

• Retirez le conduit d'évacuation (4, 5).
• Retirez la grille antiflamme (3).
• Sortir la grille antiflamme et le nettoyer avec une brosse métallique. Remplacer la grille antiflamme s'il est endommagé.
• Retirez les dépôts de carbone de l'entrée et de la sortie du silencieux et de l'orifice d'échappement du cylindre.

REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

Contrôler régulièrement que le silencieux est entier et qu'il est attaché correctement. Serrer les vis.

350BT 8-12 Nm. (1) - 530BT 7-11 Nm. (2)

Vérifiez que la grille antiflamme et le conduit d'évacuation sont correctement positionnés et vissés (5). Serrez à un couple de 2-3 Nm.

AVERTISSEMENT! Un silencieux devient très chaud en cours d'utilisation et le reste après l'arrêt. Cela est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants :

• Les ailettes de refroidissement sur le cylindre. Grille d'entrée d'air

Nettoyer le système de refroidissement avec un roussse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston. Contrôler que les buses ne sont pas bouchées.

Grille d'entrée d'air

Contrôlez que la prise d'air n'est bouchée sur aucun côté, y compris en dessous, par des feuilles ou des débris par exemple. Une prise d'air bouchée réduit la capacité de soufflage de la machine et augmente la température de travail du moteur, ce qui risque de provoquer une avarie du moteur. Arrêtez le moteur et retirez les déchets bloquant l'entrée d'air.

AVERTISSEMENT! N'utilisez jamais l'aspiro-souffleur si le filtre n'est pas en place. Avant toute utilisation, vérifiez que le filtre est en place et en parfait état.

Bougie

L'état de la bougie dépend de:

L'exactitude du réglage du carburateur. - Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée). La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

Nettoyer la bougie d’allumage externeurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu’elle soit de 0,6-0,7 mm, ou replacer la bougie. S’assurer que la bougie est dotée d’un antiparasites.

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Filtre à air

Le filtre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur
• Des problèmes de démarrage
• Une perte de puissance
• Une usure prématurée des éléments du moteur.
• Une consommation anormalement élevée de carburant

Vérifiez le filtre à air et nettoyez-le si nécessaire.

Afin d'éviter les brûlures, ne pas toucher les surfaces chaudes telles que le silencieux, le cylindre, etc.

530BT

• Déposer le capot du filtre etsteroler le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse.
• Monter le filtre à air et le carter du filtre à air. N'oubliez pas de remettre la grille à air en place. En l'absence de grille, le filtre à air n'est pas correctement étanche et de la poussière peut pénétrer dans le cylindre.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.

350BT

Entretien

• Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. S'assurer que le filtre est sec avant de le remonter.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.

• Monter le filtre à air et le carter du filtre à air.

Huilage du filtre à air

Toujours utiliser une huile spéciale pour filtré. L'huile pour filtrer contient un solvant permettant une distribution régulière de l'huile dans tout le filtré. Éviter donc tout contact avec la peau.

Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l'huile. Presser le filtre dans son sac et jeter le surplus d'huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s'accumule au fond.

Bretelle d'épaule

Si la courroie des épaules est endommagée, elle risque de se briser pendant une utilisation, ce qui peut entraîner la chute de la machine et des blessures personnelles. Suivez les instructions ci-dessous pour replacer la courroie des épaules.

1 Retirez le collier de serrage de la courroie. 2 Faites passer l'extrémité de la courroie dans la bride. 3 Remettez le collier de serrage en place sur la courroie.

AVERTISSEMENT! Vérifiez que la grosse goupille ronde du collier de serrage est insérée dans la courroie. Une goupille mal insérée peut causer des blessures personnelles.

Entretien

Nous donnons ici quelques conseils d'entretien à caractère général. Pour plus d'informations, contacter l'atelier de réparation.

Entretien	Entretien quotidien	Entretien hebdomadaire	Entretien mensuel
Nettoyer l'extérieur de la machine. X
Contrôler que la commande d'accélération fonctionne correctement en ce qui concerne la sécurité.	X
Contrôler le bon fonctionnement du contacteur d'arrêt. X
Nettoyer le filtré à air. Le remplaçer si nécessaire. X
S'assurer que toutes les vis et tous les écrous sont bien serrés. X
Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.	X
Contrôler que le filtré à carburant n'est pas contaminé ou que le tuyau de carburant ne compte pas de fissures ou d'autres avaries. Remplacer si nécessaire.	X
Nettoyer ou remplacer la grille antiflamme du silencieux (valable uniquement pour les silencieux sans pot catalytique).	X
Vérifiez qu'aucun côté de la grille d'entrée d'air n'est obstrué. X
Contrôler le démarreur et son lanceur. X
S'assurer que les amortisseurs ne sont pas endommages. X
Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,6-0,7 mm, ou remplacer la bougie. S'assurer que la bougie est dotée d'un antiparasites.	X
Nettoyer le système de refroidissement de la machine. X
Nettoyer le carburateur extérieurment, ainsi que l'espace autour.		X
Inspecter tous les cables et connexions. X
Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites.			X
Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique).			X
Nettoyer le réservoir de carburant. X

Moteur

Cylindrée, cm³ 29,5 50,2

Régime de ralenti, tr/min 3000 2200

Puissance moteur maxi selon ISO 8893, kW/tr/min

Silencieux avec pot catalytique Non Non

Système d'allumage réglé en fonction du régime Non Oui

Système d'allumage

Bougie NGK CMR7H/NGK CMR7H/ TORCH AC7R TORCH AC7R

Écartement des électrodes, mm 0,6-0,7 0,6-0,7

Système de graissage/de carburant

Contenance du réservoir de carburant, litres 0,85 1,25

Poids

Poids, sans carburant, kg 6,75 10,2

Émissions sonores

(voir rem. 1)

Niveau de puissance sonore mesuré dB(A) 102 104

Niveau de puissance sonore garanti L_WAdB(A) 102 104

Niveaux sonores

(voir remarque 2)

Niveau de pression sonore équivalent au niveau de l'oreille de 21 05

1 utilisateur, mesure selon EN15503, dB(A) 91 93

Niveau de vibrations

(voir remarque 3)

Niveau de vibrations équivalents (a_hveq) mesurés au niveau des poignées selon EN15503, en m/s². 2,5 2,1

Performances du ventilateur

Vitesse d'air max. pour la buse standard, m/s: 65, 80

Débit d'air pour la buse standard, m³/min 10.6 14

Volume d'air moyen au niveau du capot, m³/min 13.1 19,6

Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique (L_WA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2: Le niveau de pression sonore équivalent est calculé avec la distribution du temps suivante : 1/7 ralenti et 6/7 plein régime. Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 3: Le niveau de vibration vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s²

Déclaration ce de conformité (concerne seulement l'europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède tél. [phone], déclarons, sous notre seule responsabilité, que les aspiro-souffleurs Husqvarna 530BT, 350BT à partir des numéros de série de l'année de fabrication 2016 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) sont conformes aux dispositions de la (des) DIRECTIVE(S) DU CONSEIL:

• du 17 mai 2006 "directive machines" 2006/42/CE.
• du 26 février 2014 "compatibilité électromagnétique" 2014/30/UE.
• du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE. Estimation de la conformité effectuée selon l'Annexe V.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Les certificats ont les numéros:

SEC/09/2102 - 530BT, SEC/09/2103 - 350BT

Huskvarna, le 30 mars 2016

Per Gustafsson, directeur du développement (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Avant de arrancer, observe lo siguiente: 170

• Régime de langueti (3)

350BT

Béquilles et le fauteuil 291
