Termék típusa	Vezeték nélküli levélfúvó
Márka	Husqvarna
Modell	Aspire B8XP4A
Tápellátás	Lítium-ion akkumulátor 18 V (POWER FOR ALL rendszer)
Motor típusa	Kefe nélküli motor (BLDC) 18 V
Súly (akkumulátor nélkül)	2 kg
Kompatibilis akkumulátor	P4A 18-B72 (Li-ion 4 Ah, 18 V)
Kompatibilis töltő	P4A 18-C70 (bemenet 220-240 V, 50-60 Hz, 70 W)
Garantált hangteljesítményszint	93 dB(A)
Hangnyomásszint	82 dB(A)
Légáramlás (normál mód)	10 m³/perc
Maximális légsebesség	40 m/s
Sebességbeállítások	3 szint
Automatikus leállítás	3 perc inaktivitás után
Rendeltetésszerű használat	Levelek és törmelék fújása pázsiton, járdákon, utakon
Karbantartás	Tisztítás száraz ruhával; csavarok, billentyűzet és ravasz ellenőrzése
Biztonság	Hallás- és szemvédelem ajánlott; biztonsági távolság 15 m
Tárolás	Akkumulátor 5 °C és 25 °C között; töltő 5 °C és 45 °C között
Garancia	Olvassa el a használati útmutatót vagy kérdezze meg a viszonteladót

Gyakran ismételt kérdések - Aspire B8XP4A HUSQVARNA

Hogyan indítsam el az Aspire B8XP4A levélfúvót?

Nyomja meg a be-/kikapcsoló gombot, amíg a zöld LED ki nem gyullad, majd használja a teljesítmény ravaszt. A termék használatra kész.

Hogyan töltsem a Husqvarna Aspire B8XP4A akkumulátorát?

Csatlakoztassa a töltőt egy hálózati aljzathoz, helyezze be az akkumulátort. A zöld LED villog töltés közben, és folyamatosan világít, amikor kész. Töltse 0 °C és 35 °C között.

Milyen akkumulátort használjak ehhez a levélfúvóhoz?

Csak a POWER FOR ALL 18 V rendszer akkumulátorait használja, mint például a készletben található P4A 18-B72 modell. Ne használjon más akkumulátorokat.

Hogyan tisztítsam a Husqvarna Aspire B8XP4A levélfúvót?

Használjon száraz ruhát a termék, az akkumulátor és a töltő tisztításához. Soha ne használjon vizet. Tisztítsa meg az akkumulátor csatlakozóit és sínjeit.

Mekkora biztonsági távolságot kell betartani?

Tartsa meg legalább 15 méteres távolságot a kezelő és más személyek vagy állatok között. A levélfúvó tárgyakat dobhat ki.

Hogyan tároljam a levélfúvót és az akkumulátort?

Távolítsa el az akkumulátort. Tárolja az akkumulátort 5 °C és 25 °C között, napfénytől védve. Tartsa a töltőt beltérben, 5 °C és 45 °C között. Használja a mellékelt fali kampót.

Mi a teendő, ha a levélfúvó nem indul?

Ellenőrizze, hogy az akkumulátor fel van töltve és megfelelően be van helyezve. Ha a piros hibajelző LED villog, hagyja lehűlni a készüléket, vagy tisztítsa meg a csatlakozókat.

Használhatom a levélfúvót esőben?

Nem, a terméket nem szabad esőnek vagy nedvességnek kitenni. Áramütés veszélye.

Hogyan állítsam be a levélfúvó sebességét?

Nyomja meg a sebességszabályozó gombot a 3 légáramlási szint közötti választáshoz. Az alapértelmezett szint a legalacsonyabb.

Milyen tartozékok tartoznak az Aspire B8XP4A készlethez?

A készlet tartalmazza a levélfúvót, egy P4A 18-B72 akkumulátort, egy P4A 18-C70 töltőt, egy fúvókát, egy tároló kampót, csavarokat és dübeleket.

HASZNÁLATI ÚTMUTATÓ Aspire B8XP4A HUSQVARNA

HU Használati utasítás

188-204

205-221

222-237

238-254

255-270

271-288

289-306

307-323

324-339

340-357

358-375

376-394

395-412

1. Napájací kábel nabíjačky batérií pripojte do uzemnenej siete.

VAROVANIE: Net'ahajte za napájací kábel.

1. Vyberte batériu z nabíjačky batérií.

Indikátor LED stavu batérie na nabíjačke batérií

Červený indikátor LED (A) a zelený indikátor LED (B) na nabíjačke batérie zobrazujú stav batérie. V časti Nabíjačka batérie na strane 368.

(Obr. 25)

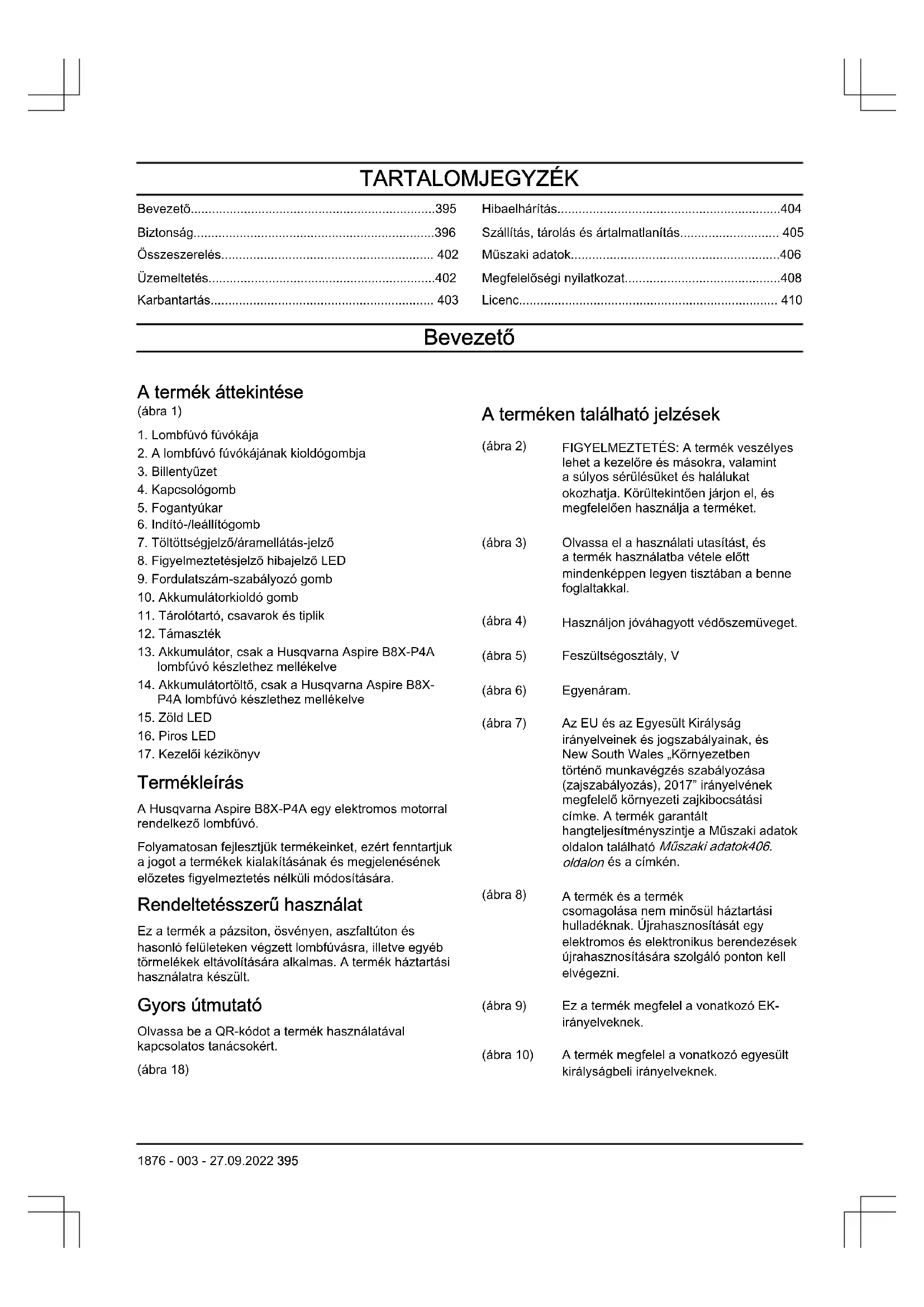

Bevezető......395	Hibaelhárítás......404
Biztonság......396	Szállítás, tárolás és ártalmatlanítás......405
Összeszerelés......402	Műszaki adatok......406
Üzemeltetés......402	Megfelelőségi nyilatkozat......408
Karbantartás......403	Licenc......410

Bevezető

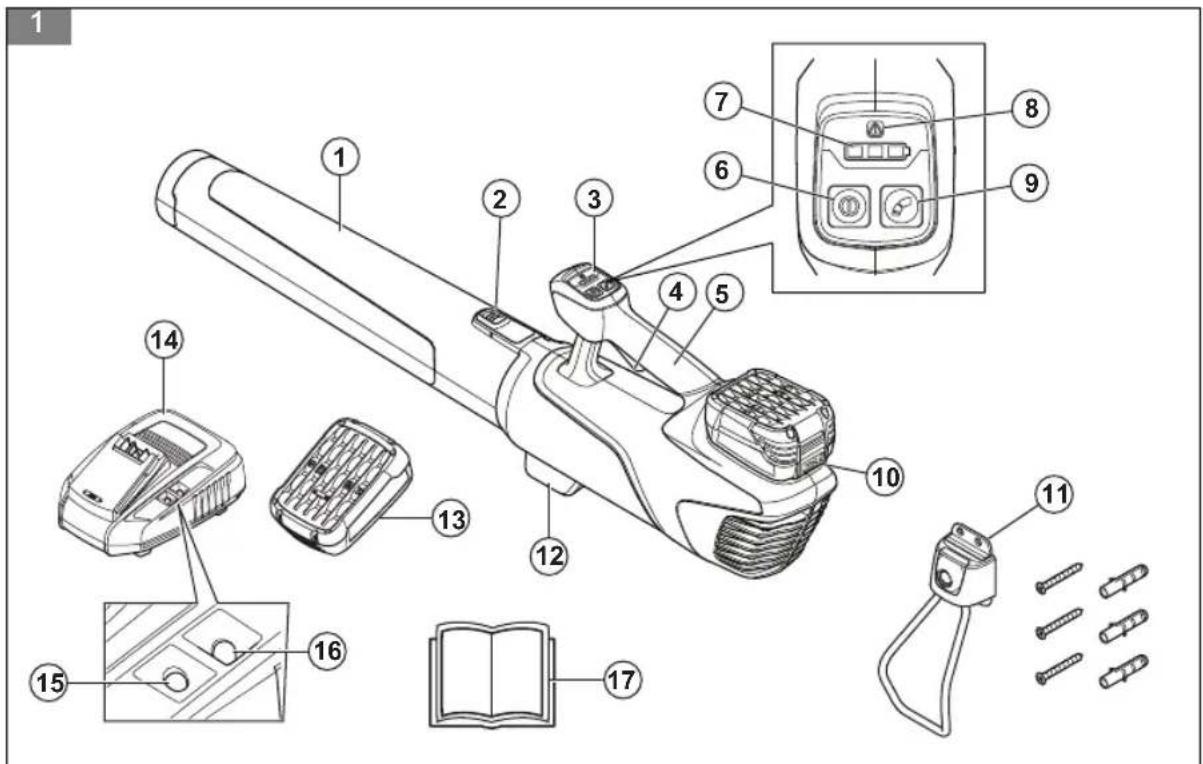

A termék áttekintése

(ábra 1)	A terméken található jelzések
1. Lombfúvó fúvókája	(ábra 2)	FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.
2. A lombfúvó fúvókájának kioldógombja
3. Billentyűzet
4. Kapcsológomb
5. Fogantyúkar
6. Indító-/leállítógomb
7. Töltöttségjelző/áramellátás-jelző	(ábra 3)	Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal.
8. Figyelmeztetésjelző hibajelző LED
9. Fordulatszám-szabályozó gomb
10. Akkumulátorkioldó gomb
11. Tárolótartó, csavarok és tiplik	(ábra 4)	Használjon jóváhagyott védőszemüveget.
12. Támaszték
13. Akkumulátor, csak a Husqvarna Aspire B8X-P4A lombfúvó készlethez mellékelve	(ábra 5)	Feszültségosztály, V
14. Akkumulátortöltő, csak a Husqvarna Aspire B8X-P4A lombfúvó készlethez mellékelve	(ábra 6)	Egyenáram.
15. Zöld LED	(ábra 7)	Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben
16. Piros LED
17. Kezelői kézikönyv

Termékleírás

A Husqvarna Aspire B8X-P4A egy elektromos motorral rendelkező lombfúvó.

Folyamatosan fejlesztjük termékeinket, ezért fenntartjuk a jogot a termékek kialakításának és megjelenésének előzetes figyelmeztetés nélküli módosítására.

Rendeltetésszerű használat

Ez a termék a pázsiton, ösvényen, aszfaltúton és hasonló felületeken végzett lombfúvásra, illetve egyéb törmelékek eltávolítására alkalmas. A termék háztartási használatra készült.

Gyors útmutató

Olvassa be a QR-kódot a termék használatával kapcsolatos tanácsokért.

(ábra 18)

A terméken található jelzések

(ábra 2)	FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.
(ábra 3)	Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal.
(ábra 4)	Használjon jóváhagyott védőszemüveget.
(ábra 5)	Feszültségosztály, V
(ábra 6)	Egyenáram.
(ábra 7)	Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintje a Műszaki adatok oldalon található Műszaki adatok406. oldalon és a címkén.
(ábra 8)	A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni.
(ábra 9)	Ez a termék megfelel a vonatkozó EK-irányelveknek.
(ábra 10)	A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

(ábra 11) Óvja a terméket az esötöl.

(ábra 15) A lombfúvó kezelője ügyeljen arra,

hogy se ember, se állat ne jöjjön köz- elebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, legalább 15 méteres biztonsági távolságot kell tartani. A lombfúvó nagy erővel fúj- hat ki tárgyakat, melyek visszapattan- hatnak. Ez a javasolt biztonsági felsze- relés használatának mellőzése esetén súlyos szemsérülést okozhat.

yyyy wwxxxxx A típustáblán megtalálható a sorozatszám. éééé a gyártási év, hh pedig a gyártási hét.

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok speciális vizsgáztatási követelményeire vonatkozik.

Szimbólumok az akkumulátoron, illetve az akkumulátortöltön

(ábra 16)

A termék újrahasznosítását elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. (Kizárólag Európára vonatkozik)

(ábra 17) Az akkumulátort csak

a POWER FOR ALL rendszer partnereinek termékeiben használja.

(ábra 12) Meghibásodásbiztos transzformátor.

(ábra 13) Az akkumulátortöltöt kizárólag beltérben szabad használni és tárolni.

(ábra 14) Kettős szigetelés.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Gyártó

Husqvarna AB

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános termékbiztonsági figyelmeztetések

FIGYELMEZTETÉS: Olvassa el a jelen termékre vonatkozó összes biztonsági utasítást, útmutatást, ábrát és specifikációt. A az alább felsorolt utasítások figyelmen kívül hagyása áramütést, tüzet és/ vagy komoly sérülést okozhat.

Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A „termék” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) termékre vagy az akkumulátorról (vezeték nélküli) működő termékre vonatkozik.

A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.
• Ne működtesse a terméket robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy

por jelenlétében. A termék szikrát vethet, amely begyújthatja a port vagy a kipárolgást.

- Tartsa távol a gyermekeket és a szemlélődőket a termék működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett.

Elektromos biztonság

• A termék dugaszának illeszkednie kell az aljzatba. A dugón soha semmilyen átalakítást ne végezzen. Ne használjon adaptercsatlakozót a földelt termékekhez. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.
• Kerülje el a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Megnövekszik az áramütés veszélye, ha a teste le van földelve.
• Ne tegye ki a termékeket esőnek vagy nedves környezetnek. A termékbe jutó víz növeli az áramütés kockázatát.
• Ne bánjon durván a kábellel. A kábelt ne használja a termék hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát.
• Ha kültérben használja a terméket, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.
• Ha a termék feltétlenül nedves helyen kell használni, alkalmazzon életvédelmi relével (RCD) védett tápellátást. RCD használatával csökkenthető az áramütés kockázata.

Személyes biztonság

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a termék működtetése során. Ne használja a terméket, ha fáradt, illetve ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A termékek működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.
• Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.
• Akadályozza meg a véletlen indítást. Ellenőrizze, hogy a bekapcsoló gomb kikapcsolt állásban van-e, mielőtt csatlakoztatja az áramforrást és/vagy az akkumulátort, illetve felveszi vagy szállítja a terméket. Balesetet okozhat, ha a terméket úgy viszi, hogy az ujja a kapcsolón van, vagy ha a bekapcsolt terméket áram alá helyezi.

• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a terméket. A termék forgó alkatrészéhez csatlakozó kulcs vagy más szerszám személyi sérülést okozhat.

• Ne nyújtózkodjon a termékkel. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a terméket váratlan helyzetekben.

• Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.
• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.
• A termékek rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a termékeket könnyelműen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet.

A termék használata és karbantartása

• Ne terhelje túl a terméket. Használja a feladathoz megfelelő terméket. A megfelelő termék jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.
• Ne használja a terméket, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető termékek veszélyesek és javításra szorulnak.
• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a termékeket. Az ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét.
• A nem használt termékeket tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a terméket és ezeket az utasításokat. A termékek képzetlen felhasználók kezében veszélyt jelentenek.
• Végezze el a termékek és a tartozékok karbantartását. Ellenőrizze, hogy a mozgó alkatrészek helyükön vannak-e, nem szorulnak-e, nem törtek-e le részek, illetve nem áll-e fenn más olyan állapot, amely befolyásolhatja a termék működését. Ha sérült, a használat előtt javíttassa meg a terméket. Sok balesetet rosszul karbantartott termékek okoznak.
• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni őket.
• A terméket, a kiegészítőket és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a terméket nem a rendeltetésének megfelelően használják, veszélyes helyzet állhat elő.
• A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszi lehetővé a termék

biztonságos kezelését és irányítását váratlan helyzetekben.

Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.
• A termékeket csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tüzveszélyes.
• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tűzet okozhat.
• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.
• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.
• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek. A tűznek való kitettség, illetve a 130 °C/265 °F feletti hőmérséklet robbanást okozhat.
• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül. A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt.

Szolgáltatás

• A termék szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeticserealkatrészeket használ. Ez biztosítja, hogy a termék továbbra is biztonságos maradjon.
• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.
• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra.

A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.
• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.
• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.
• Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg.
• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.
• Ne használja a terméket, ha hibás.
• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

Munkabiztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.
• Használjon személyi védőfelszerelést. Lásd: Személyes biztonság397. oldalon.
• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.
• Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.
• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort. Várjon, amíg a mozgó alkatrészek megállnak. Ellenőrizze, hogy a termék sérülésmentes-e. Szorítsa meg a laza alkatrészeket. Javítsa meg a sérüléseket, és cserélje ki a sérült alkatrészeket. Bizza hivatalos szervizműhelyre a javítást.

• Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.
• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.
• Mindig maradjon a termék mögött, amikor működteti.
• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.
• Ne döntse meg a terméket a motor indításakor vagy a termék működése közben.
• Legyen óvatos, amikor hátrafelé húzza a terméket.
• Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa le a motort, a biztonsági kulcsot fordítsa „0” állásba, és vegye ki az akkumulátort.
• Ne sétáljon hátrafelé a termék működtetése során.
• Állítsa le a motort, ha a terméket szállításhoz meg kell döntenie, vagy mielőtt olyan területeken haladna át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.
• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.
• Mielött megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.
• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog.
• A termék működés közbeni rezgései eltérhetnek az itt megadott rezgésértékektől: Műszaki adatok406. oldalon. Az eltérést a termék eltérő használati módja okozza. Ha a terméket gyakran vagy hosszú ideig használja, a rezgések okozta sérülések elkerülése érdekében rendszeresen tartson szünetet.

Biztonsági utasítások az üzemeltetéshez

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.
• Viseljen vastag, hosszú szárú nadrágot.
• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.
• Javasoljuk, hogy használjon hallásvédőt.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a fejezet a termék biztonsági funkcióit és rendeltetését, valamint a megfelelő üzemelést biztosító ellenőrzések és karbantartási műveletek elvégzésének módját ismerteti. Tekintse át a fejléc alatt szereplő utasításokat, A termék áttekintése395. oldalon hogy megtudja, hol találhatók ezek az alkatrészek a terméken.
• A termék élettartama lecsökkenhet, a balesetveszély pedig megnövekedhet, ha a termék karbantartását nem megfelelően hajtják végre, illetve ha a szervizt és/vagy a javításokat nem szakszerűen végzik. Ha további információra van szüksége, vegye fel a kapcsolatot a legközelebbi szervizszolgáltatóval.
• Soha ne használja a terméket hibás biztonsági felszerelésekkel. A termék biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat a jelen fejezetben leírtak szerint kell elvégezni. Ha az Ön terméke nem felel meg az alábbi vizsgálatok valamelyikénél, forduljon szervizműhelyéhez.
• A termék szervizeléséhez és javításához speciális szakmai képzésre van szükség. Ez különösen érvényes a termék biztonsági felszereléseire. Ha az Ön terméke nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmühelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a terméket nem szervizmühellyel rendelkező szakkereskedőtöl vásárolta, akkor kérje el tőle a legközelebbi szervizmühely címét.

A billentyűzet ellenőrzése

1. Tartsa lenyomva az indító-/leállítógombot (A), amíg a töltöttségjelző/áramellátás jelző (B) világítani nem kezd. (ábra 19)
2. Ha a figyelmeztetésjelző (C) világít vagy villog, lásd: Felhasználói felület404. oldalon.

A kapcsológomb ellenőrzése

- Nyomja meg és engedje el a kapcsológombot. Ellenőrizze, hogy szabadon mozog-e. (ábra 20)

Az akkumulátorral kapcsolatos biztonsági előírások

FIGYELMEZTETÉS: Olvassa el az összes biztonsági és általános utasítást.

A biztonsági és általános utasítások figyelmen kívül hagyása áramütést, tűzet és/vagy komoly sérülést okozhat. Órizze meg az összes biztonsági információt és általános utasítást a későbbi használatra.

• Ezek a biztonsági utasítások csak a POWER FOR ALL rendszer 18 V-os Li-ion akkumulátoraira vonatkoznak.
• Az újratölthető akkumulátort csak a POWER FOR ALL rendszer partnereinek termékeiben használja. Az olyan 18 V-os akkumulátorok, amelyeken a POWER FOR ALL felirat szerepel, teljes mértékben kompatibilisek a következő termékekkel:
  – A 18 V-os POWER FOR ALL akkumulátorrendszer minden terméke.
• A POWER FOR ALL rendszer partnereinek összes 18 V-os terméke.
• Tartsa be a termék használati utasításában található, akkumulátorra vonatkozó ajánlásokat. Az akkumulátor és a termék csak így üzemeltethető veszély nélkül, és az akkumulátorok így védhetők meg a veszélyes túlterheléstől.
• Az akkumulátorokat csak a gyártó vagy a POWER FOR ALL rendszer partnerei által ajánlott töltőkkel töltse. Az egyik akkumulátortípushoz megfelelő töltő tűzveszélyes lehet, ha egy másik akkumulátortípussal használja.
• Az akkumulátort részben feltöltve szállítjuk. Az akkumulátor teljes kapacitásának biztosításához a szerszámgép első használatba vétele előtt teljesen töltse fel az akkumulátort a töltővel.
• Az akkumulátor gyermekektől elzárva tartandó.
• Ne nyissa fel az akkumulátort. Fennáll a rövidzárlat veszélye.
• Az akkumulátor sérülése és helytelen használata esetén gözök szabadulhatnak fel. Az akkumulátor kigyulladhat vagy felrobbanhat. Gondoskodjon a terület jó szellőzéséröl, és forduljon orvoshoz, ha bármilyen káros hatást tapasztal. A gözök irritálhatják a légzőszerveket.
• Nem megfelelő használat vagy az akkumulátor sérülése esetén az akkumulátorból gyúlékony folyadék kerülhet ki. Az ilyen folyadékkal való érintkezést kerülni kell. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék a szemébe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.

• Ha az akkumulátor megsérül, folyadékot lövellhet ki, ami elboríthatja a közeli felületeket. Ellenőrizze az érintett alkatrészeket. Tisztítsa meg ezeket az alkatrészeket, vagy szükség esetén cserélje ki öket.

• Ne zárja rövidre az akkumulátort. Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tűzet okozhat.

• Az akkumulátort hegyes tárgyak, például szög vagy csavarhúzó, illetve kívülről ható erő is károsíthatja. Belső rövidzárlat léphet fel, ami az akkumulátor égését, füstölését, robbanását vagy túlmelegedését okozhatja.
• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el.
• Védje az akkumulátort a hőtől, pl. a folyamatos intenzív napsugárzástól, tűztől, szennyeződéstől, víztől és nedvességtől. Robbanás és rövidzárlat veszélye áll fenn.
• Az akkumulátort csak -20 °C – +50 °C közötti környezeti hömérséklet mellett használja a termékben.
• Az akkumulátort csak -20 °C – +50 °C közötti környezeti hőmérsékleten tárolja. Ne hagyja például nyáron az akkumulátort az autóban. 0 °C alatti hőmérséklet esetén egyes készülékek teljesítménye csökkenhet.
• Csak 0 °C és 35 °C közötti környezeti hömérsékleten töltse az akkumulátort.
• Csak +10 °C és +35 °C közötti környezeti hőmérsékleten töltse az akkumulátort USB-kábellel. Az ezen hőmérséklet-tartományon kívüli töltés növelheti az akkumulátor károsodásának kockázatát, és tűzveszélyt jelent.

Az akkumulátortöltő készülék biztonsága

FIGYELMEZTETÉS: Olvassa el az összes biztonsági és általános utasítást. A biztonsági és általános utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat. Tartsa biztonságos helyen az útmutatót. Csak akkor használja a töltőt, ha minden funkciót teljes mértékben ki tud értékelni és korlátozások nélkül el tud végezni, vagy ha megfelelő utasításokat kapott.

• Felügyelje a gyermekeket használat, tisztítás és karbantartás közben. Így biztosíthatja, hogy a gyerekek ne játszanak a töltővel.

• Csak a 18 V-os POWER FOR ALL rendszer olyan lítium-ion akkumulátorait töltse, amelyek kapacitása legalább 1,5 Ah (legalább 5 akkumulátorcella). Az akkumulátor feszültségének meg kell egyeznie a töltő töltőfeszültségével. Ne töltsön nem újratölthető akkumulátorokat (elemeket). Ellenkező esetben fennáll a tűz- és robbanásveszély.

• Ne tegye ki a töltőt esőnek vagy nedves környezetnek. A gépbe jutó víz növeli az áramütés kockázatát.

• Tartsa tisztán a töltőt. A szennyeződés áramütés veszélyét rejti magában.
• Használat előtt mindig ellenőrizze a töltöt, a kábelt és a csatlakozót. Ha bármilyen sérülést észlel, ne használja tovább a töltöt. Ne nyissa fel a töltöt, és csak képesített szakemberrel javíttassa meg, kizárólag eredeti cserealkatrészeket felhasználva. A sérült töltők, kábelek és dugók növelik az áramütés veszélyét.
• Ne üzemeltesse a töltőt könnyen gyulladó felületen (pl. papír, textil stb.) vagy gyúlékony környezetben. A töltő működés közbeni felmelegedése miatt fennáll a tűzveszély.
• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.
• Az akkumulátor sérülése és helytelen használata esetén gözök is keletkezhetnek. Gondoskodjon a terület jó szellőzéséről, és forduljon orvoshoz, ha bármilyen káros hatást tapasztal. A gözök irritálhatják a légzőszerveket.
• Nem rendeltetésszerű használat esetén folyadék lövellhet ki az akkumulátorból. Az ilyen folyadékkal való érintkezést kerülni kell. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék a szemébe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.
• Ne takarja le a töltő szellőzőnyílásait. Ellenkező esetben a töltő túlmelegedhet, és nem fog megfelelően működni.
• A biztonsági kockázatok elkerülése érdekében, ha a tápkábelt ki kell cserélni, azt a Husqvarnának vagy egy Husqvarna szerszámgépek javítására felhatalmazott szervizközpontnak kell elvégeznie.
• Csak a Nagy-Britanniában értékesített termékek esetén: A termék BS 1363/A szabvány szerint jóváhagyott elektromos dugasszal van felszerelve, belső biztosítékkal (ASTA a BS 1362 szabvány szerint jóváhagyva). Ha a dugasz nem alkalmas az Ön aljzataihoz, akkor azt le kell vágni, és egy megfelelő dugaszt kell a helyére szereltetni egy hivatalos szakszervizzel. A cseredugasznak ugyanolyan teljesítményű biztosítékkal kell rendelkeznie, mint az eredeti dugasznak. Az esetleges áramütésveszély elkerülése érdekében a levágott dugaszt dobja ki, és soha ne dugja be a hálózati aljzatba.

FIGYELMEZTETÉS: Szívroham! A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése

érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

FIGYELMEZTETÉS: Fulladásveszély! Fennáll a kisebb méretű alkatrészek lenyelésének veszélye. A műanyag zacskó fulladást okozhat. Az összeszerelés során ne legyenek kisgyermekek a közelben.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.
• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Komolyabb beavatkozásokat és szakszerű javításokat csak hivatalos szerviznek végezhet. Bővebb információért forduljon a legközelebbi szakszervizhez.
• A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket.
• A sérült, kopott vagy törött alkatrészt cserélje ki. Mindig a gyártó eredeti pótalkatrészeit használja. Más pótalkatrészek károsíthatják a terméket, és növelhetik a balesetveszélyt.
• A sérülések elkerülése érdekében ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.
• A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.
• A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.
• Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.
• Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.
• Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket.

A fúvóka felszerelése

1. Helyezze a fúvókát a termék elülső végére. (ábra 21)
2. Nyomja be a fúvókát, amíg egy kattanást nem hall.

A kampó falra történő felszerelése

1. Szerelje fel a tárolókampót a falra a 3 csavarral (A). Szükség esetén használjon tipliket (B). (ábra 22)
2. Helyezze a terméket a tárolókampóra. (ábra 23)

FIGYELEM!

- Ügyeljen arra, hogy betartja a termékek tárolására vonatkozó utasításokat.

• Ügyeljen arra, hogy a fal legalább 30 kg terhet képes legyen megtartani.
• A termékhez mellékelt csavarok a termék falra szereléséhez használhatók. Győződjön meg arról, hogy a csavarok megfelelnek a fal típusának.
• A termék -10 °C és 70 °C közötti hömérsékleten használható.
• A termék gipszkartonra, fára, betonfalra szerelhető.
• A termék kizárólag beltéri használatra alkalmas. Tartsa távol a közvetlen napfénytől.
• Ügyeljen a megfelelő biztonsági felszerelések használatára az elektromos és kézi szerszámok használatakor.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

A funkciók ellenőrzése a termék használata előtt

1. Ellenőrizze a levegőbeömlő nyílást, hogy nem található-e rajta szennyeződés vagy repedés. Egy kefe segítségével tisztítsa meg a terméket a fűtől és a levelektől.
2. Győződjön meg arról, hogy a termék megfelelően működik.
3. Ellenőrizze, hogy az anyák és a csavarok szorosan meg vannak-e húzva.

Akkumulátor

FIGYELMEZTETÉS: Az

akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is.

Tartsa az akkumulátort és az akkumulátortöltöt megfelelő környezeti hömérsékleten.

	Környezeti hőmérséklet
Az akkumulátor mű-ködése a termékben	-20 °C – 50 °C
Az akkumulátor fel-töltése	0 °C – 35 °C

Az akkumulátor töltése

Az első használat előtt töltse fel az akkumulátort.

Megjegyzés: Az akkumulátor nem töltödik fel, ha az akkumulátor hömérséklete +35 °C-nál magasabb.

1. Csatlakoztassa az akkumulátortöltőhöz való tápkábelt egy földelt hálózati aljzathoz.

VIGYÁZAT: Ellenőrizze, hogy a hálózati feszültség és frekvencia megfelelő-e.

1. Helyezze az akkumulátort az akkumulátortöltőbe. Az akkumulátor akkor csatlakozik az akkumulátortöltőhöz, ha a zöld LED villog. (ábra 24)

2. Az akkumulátor akkor van teljesen feltöltve, ha az akkumulátortöltő zöld LED-je világít. Az akkumulátort legfeljebb 24 óráig töltse.

3. Húzza ki az akkumulátortöltőt a konnektorból.

VIGYÁZAT: Ne a tápkábelt húzza.

1. Vegye ki az akkumulátort a töltöböl.

Az akkumulátor állapotát jelző LED az akkumulátortöltön

A piros LED (A) és a zöld LED (B) az akkumulátortöltön az akkumulátor állapotát jelzi. Lásd: Akkumulátortöltő405. oldalon.

(ábra 25)

LED Az akkumulátor állapota
A zöld LED gyorsan villog.	Az akkumulátor töltödik.
A zöld LED lassan villog.	Az akkumulátor töltöttsége 80%-os.
A zöld LED világít. Az akkumulátor teljesen fel van töltve.
A piros LED világít. Lásd:	Akkumulátortöl-tő405. oldalon.
A piros LED gyorsan vil-log.	Lásd: Akkumulátortöl-tő405. oldalon.

Az akkumulátor állapotát jelző LED a terméken

Amikor az akkumulátor be van helyezve a termékbe, a terméken lévő LED-ek jelzik az akkumulátor állapotát. (ábra 26)

LED	Az akkumulátor állapota
Az 1., 2. és 3. LED világít.	Teljesen feltöltve.
Az 1. és 2. LED világít.	Kellően feltöltve
Az 1. LED világít. Az akkumulátor töltöttsége alacsony.
Az 1. LED villog. Az akkumulátor lemerült. Az akkumulátor töltöttségjelzője villog. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése402. oldalon.

Az akkumulátor csatlakoztatása a termékhez

FIGYELMEZTETÉS: Az akkumulátort csak a 18 V-os POWER FOR ALL rendszer termékeivel használja.

1. Ellenőrizze, hogy az akkumulátor teljesen fel van-e töltve.
2. Nyomja az akkumulátort az akkumulátortartóba, míg kattanást hall. Az akkumulátornak könnyedén be kell csúsznia – ha nem ez történik, akkor nem megfelelően helyezte be. (ábra 27)

A termék elindítása

1. Tartsa lenyomva az indítógombot, amíg a zöld LED világítani nem kezd. (ábra 28)
2. A terméket a kapcsológombbal működtetheti.

Az optimális légáramlás beállítása az adott munkához

• A légáramlást a fordulatszám-szabályozó gomb megnyomásával állíthatja be. A termék 3 légáramlás-fokozattal rendelkezik. (ábra 29)

A termék leállítása

1. Engedje el a kapcsológombot.
2. Nyomja le és tartsa lenyomva a bekapcsológombot, amíg a zöld LED ki nem alszik.
3. Nyomja meg a kioldógombot, és húzza ki az akkumulátort. (ábra 30)

A töltöttségi állapot ellenőrzése

1. Tartsa lenyomva az indítógombot, amíg a zöld LED világítani nem kezd.
2. Győződjön meg arról, hogy a kapcsológomb nincs benyomva.
3. Lásd a töltöttségjelzöt/áramellátás-jelzőt. Minden LED 1/3 töltöttségi állapotot mutat. (ábra 31)

Automatikus leállítás funkció

A termék automatikus leállítás funkciója leállítja a terméket, amikor az nincs használatban. A termék 3 perc után kikapcsol.

Karbantartás

Bevezető

FIGYELMEZTETÉS: Karbantartási munkák előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

Karbantartási terv

FIGYELMEZTETÉS: Karbantartási munkák előtt távolítsa el az akkumulátort.

Alább következik egy lista a termék karbantartásával kapcsolatos lépésekről.

Karbantartás Naponta Hetente Havi
Tisztítsa meg a terméket tiszta és száraz ruhával. Ne használjon vizet. X
Bizonyosodjon meg arról, hogy a fogantyúk szárazak és tiszták. X
Ellenőrizze a számbillentyűzetet. X
Ellenőrizze a kapcsológombot. X
Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva. X
Ellenőrizze, hogy az akkumulátor sértetlen-e. X
Ellenőrizze az akkumulátor töltöttségét. X
Ellenőrizze, hogy az akkumulátor kioldógombjai nem sérültek-e, és rögzítik-e az akkumulátort a termékben.	X
Ellenőrizze, hogy az akkumulátortöltő sértetlen-e. X
Ellenőrizze, hogy a csatlakozók, csatlakozások és kábelek tiszták és sértetlenek-e.		X
Ellenőrizze az akkumulátor, az akkumulátortöltő és a termék csatlakozásait. X

A levegőbeömlő nyílás ellenőrzése

1. Győződjön meg arról, hogy a levegőbeömlő nincs eltömődve. (ábra 32)
2. Szükség esetén állítsa le a terméket, és távolítsa el a nemkívánatos anyagokat.

VIGYÁZAT: A levegőbeömlő nyílás eltömödése csökkenti a termék fúvóteljesítményét és növeli a motor üzemi hőmérsékletét. Ez a motor túlmelegedésből adódó meghibásodásához vezethet.

Az akkumulátor és az akkumulátortöltő ellenőrzése

1. Ellenőrizze, hogy az akkumulátoron nem találhatók-e sérülések, például repedések.

2. Ellenőrizze, hogy az akkumulátortöltön nem találhatók-e sérülések, például repedések.

3. Ellenőrizze, hogy az akkumulátortöltő csatlakozókábele nem sérült-e, és hogy nincs-e rajta repedés.

A termék, az akkumulátor és az akkumulátortöltő tisztítása

1. Használat után tisztítsa meg a terméket egy száraz ruhával.
2. Tisztítsa meg az akkumulátort és az akkumulátortöltőt egy száraz ruhával. Tartsa tisztán az akkumulátorvezető síneket.
3. Mielőtt a töltőkészülékbe vagy a termékbe helyezné az akkumulátort, gondoskodjon az akkumulátor és a töltő érintkezőinek tisztaságáról.

Hibaelhárítás

Felhasználói felület

Felhasználói felület Lehetséges hibák	Lehetséges megoldások
Villog a zöld LED Alacsony akkumulátorfeszültség.	Töltse fel az akkumulátort.
Villog a piros hibajelző LED Hőmérsék	let-ingadozás. Hagyja lehülni a terméket.
	Szennyeződés az akkumulátorcsatlakozókon vagy a ventilátor elakadt.	Tisztítsa meg sűrített levegő vagy pu-ha kefe segítségével.
A zöld LED és a piros LED felváltva villog	Az akkumulátor lemerült. Töltse fel az	akkumulátort.
	Az akkumulátor megsérült. Forduljon a szervizmúhelyhez.

Akkumulátortöltő

LED az akkumulátor-töltön	Ok Megoldás
A zöld LED világít, és a piros LED villog.	Az akkumulátor nincs megfelelően behelyezve az akkumulátor-töltőbe.	Vegye ki az akkumulátort a töltőből, majd helyezze visz-sza.
	Az akkumulátor csatlakozói szennyezettek.	Tisztítsa meg az akkumulátorcsatlakozókat.
	A környezeti hőmérséklet túl ma-gas vagy túl alacsony.	Az akkumulátortöltöt 0 °C és +35 °C közötti hőmérsékle-ten használja.
	Meghibásodott az akkumulátor. Cserélje ki az akkumulátort.
A zöld és a piros LED nem világít.	Az akkumulátortöltő nincs megfe-lelően csatlakoztatva a hálózati aljzathoz.	Csatlakoztassa az akkumulátortöltöt egy hálózati aljzat-hoz.
	Hibás hálózati aljzat. Az akkumulátortöltöt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz csatlakoztassa.
	Meghibásodott az akkumulátor-töltő-kábel.	Forduljon egy hivatalos szakszervizhez.
	Meghibásodott az akkumulátor-töltő.
Egyéb hibák.	Egyéb hibák esetén győződjön meg arról, hogy a termék ki van kapcsolva, vegye ki az akkumulátort, és forduljon egy hivatalos szervizmühelyhez.

Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.
• Kereskedelmi szállításnál – harmadik fél és szállítmányozó cégek esetén is – a csomagolásra és címkézésre vonatkozó speciális előírásokat be kell tartani.

• A termék elküldése előtt forduljon egy veszélyes anyagok tekintetében szakképzett személyhez. Tartsa be az összes vonatkozó nemzeti előírást.

• Ha az akkumulátort becsomagolja, a szabadon álló érintkezőket le kell fedni ragasztószalaggal. Szorosan csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.

• Tároláshoz vagy szállításhoz távolítsa el az akkumulátort.
• Helyezze az akkumulátort és az akkumulátortöltöt száraz, nedvesség- és fagymentes helyre.
• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

- Helyezze az akkumulátort közvetlen napfénytől védett helyre, ahol a hömérséklet 5°C (41°F) és 25°C (77°F) között van.

- Helyezze az akkumulátortöltőt közvetlen napfénytől védett helyre, ahol a hömérséklet 5 °C (41 °F) és 45°C (113°F) között van.

- Az akkumulátortöltöt csak 5°C (41°F) és 40°C (104°F) közötti környezeti hömérséklet mellett használja.

- Hosszú ideig való tárolás előtt töltse fel az akkumulátort 30–50%-ra.

- Az akkumulátortöltőt száraz, zárt helyen tárolja.

- A tárolás során tartsa távol az akkumulátort az akkumulátortöltötöl. Ügyeljen arra, hogy gyermekek és más jogosulatlan személyek ne érhessenek a berendezéshez. A berendezést kulccsal zárható helyen tárolja.

- A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

- A sérülések és a termék károsodásának elkerülése érdekében szállításkor és tároláskor használja a terméken található szállítási biztosítószerkezetet.

- Szállításkor rögzítse biztosan a terméket.

Az akkumulátor, az akkumulátortöltő és a termék ártalmatlanítása

Az alábbi szimbólum azt jelzi, hogy a termék nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez elősegíti a környezetre és a személyekre gyakorolt káros hatások megelőzését.

További információkért forduljon a helyi hatóságokhoz, hulladékártalmatlanítási szolgáltatást végző vállalkozáshoz vagy kereskedőjéhez.

(ábra 16)

Megjegyzés: A szimbólum a terméken vagy annak csomagolásán található.

Müszaki adatok

Műszaki adatok

	Aspire B8X-P4A
Motor
Motortípus BLDC (kefe nélküli) 18V
Tömeg
Tömeg akkumulátor nélkül, kg 2
Zajkibocsátás ^67
Hangteljesítményszint, mért dB (A) érték 91
Hangteljesítményszint, garantált, L_WA dB (A) 93
Zajszintek ^68
A kezelő hallószervére gyakorolt, EN 50636-2-100 és ISO 22868 szerint mért hangnyomásszint, dB (A):	82
Rezgésszintek ^69
Az EN 50636-2-100 szerint mért rezgésszintek a fogantyúban, m/s^2	0,4
Ventilátor teljesítménye
Légáram normál üzemmódban, normál fúvókával, m^3 /perc 10
Maximális légsebesség normál üzemmódban, normál fúvókával, m/s / mph 40

A zaj- és vibrációadatok a legnagyobb névleges sebesség alapján kerülnek meghatározásra.

Jóváhagyott akkumulátorok

Akkumulátor P4A 18-B72
Típus Lítium-ion
Akkumulátor kapacitása, Ah 4,0
Névleges feszültség, V 18
Tömeg, kg/font 0,7/1,5
Cellák száma (Li-ion) 10

Jóváhagyott akkumulátortöltők

Akkumulátortöltő	P4A 18-C70
Bemeneti feszültség, V 220–240
Frekvencia, Hz 50–60
Teljesítmény, W 70

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, SVÉDORSZÁG (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Kézi akkumulátoros lombfúvó
Márka Husqvarna
Típus/modell Aspire B8X-P4A
Megjelölés 2022-as és újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromagneses megfelelőségre vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”

valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-100:2014, EN IEC 63000:2018, EN 55014-1:2017+A11, EN 55014-2:2015.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok406. oldalon.

Huskvarna, 2022-06-30

$$ \Delta \cdot J _ {m} $$

Claes Losdal, K+F menedzser, Husqvarna AB A müszaki dokumentációk felelöse

UK megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna,

SVÉDORSZÁG (tel.: [phone]), a saját

felelősségére kijelenti, hogy a termék:

Leírás Kézi akkumulátoros lombfúvó
Márka Husqvarna
Típus/modell Aspire B8X-P4A
Megjelölés 2022-es és újabb sorozatszámok

teljes mértékben megfelelnek a következő egyesült

királyságbeli szabályozásoknak:

Leírás

The Supply of Machinery (Safety) Regulations 2008 (A gépekkel kapcsolatos (biztonsági) szabályozások meghatá-rozása (2008))

Electromagnetic Compatibility Regulations 2016 (Elektromágnesességi megfelelőséggel kapcsolatos szabályozások (2016))

The Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, schedule 8 (A kültéren használt berendezések környezeti zajkibocsátásával kapcsolatos szabályozások, 8. ütemterv (2001))

The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 (Az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásá-val kapcsolatos szabályozások (2012))

valamint hogy az alábbi szabványok és/vagy müszaki

előírások kerültek alkalmazásra: EN

60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019

A zajkibocsátásra vonatkozó tájékoztatást illetően

tekintse át a következőt: Műszaki adatok406. oldalon.

Huskvarna, 2022-06-30

$$ \Delta \cdot 2 m $$

Claes Losdal, K+F menedzser, Husqvarna AB

A müszaki dokumentációk felelőse

UK Importer:

Husqvarna UK Ltd

A garancia nem vonatkozik a normál elhasználódásból, a gondatlanságból, a hibás használatból, a jogosulatlan javításból vagy abból eredő hibákra, hogy a szívókészüléket nem megfelelő feszültségről próbálták használni.

Minden jog fenntartva.

Az újraelosztás és a felhasználás forrás- és bináris formában, módosítással vagy anélkül, a következő feltételek teljesülése esetén engedélyezett:

• A forráskód újraelosztásakor a fenti szerzői jogi közleményt, a feltételek listáját és a következő nyilatkozatot kell megtartani.
• A bináris formában történő újraelosztásoknak a fenti szerzői jogi közleményt, a feltételek jelen listáját és az alábbi nyilatkozatot kell tartalmazniuk a dokumentációban és/vagy a terjesztéssel együtt adott egyéb anyagokban.
• Sem az STMicroelectronics neve, sem a közreműködők neve nem használható a szoftverből származó termékek támogatására vagy népszerűsítésére külön előzetes írásbeli engedély nélkül.

A JELEN SZOFTVERT A SZERZÖI JOGOK TULAJDONOSAI ÉS A HOZZÁJÁRULÓK ADOTT ÁLLAPOTBAN BIZTOSÍTJÁK, ÉS KIZÁRNAK MINDEN KIFEJEZETT VAGY VÉLELMEZETT GARANCIÁT, KORLÁTOZÁS NÉLKÜL IDEÉRTVE A FORGALOMKÉPESSÉGRE ÉS AZ ADOTT CÉLRA VALÓ ALKALMASSÁGRA VONATKOZÓ VÉLELMEZETT GARANCIÁKAT. A SZERZÖI JOGOK TULAJDONOSAI VAGY A KÖZREMÜKÖDÖK SEMMILYEN ESETBEN SEM VISELNEK FELELÖSSÉGET SEMMILYEN KÖZVETLEN, KÖZVETETT, JÁRULÉKOS, KÜLÖNLEGES, ELRETTENTÉSI CÉLT SZOLGÁLÓ VAGY KÖVETKEZMÉNYES KÁROKÉRT (BELEÉRTVE TÖBBEK KÖZÖTT A HELYETTESÍTŐ ÁRUK VAGY SZOLGÁLTATÁSOK BESZERZÉSÉT; A HASZNÁLHATÓSÁG, AZ ADATOK VAGY A NYERESÉG ELVESZTÉSÉT; VAGY AZ ÜZLETI TEVÉKENYSÉG MEGSZAKADÁSÁT IS), ANNAK OKÁTÓL ÉS A FELELÖSSÉG ELMÉLETI ALAPJÁTÓL FÜGGETLENÜL, AKÁR SZERZÖDÉSES, AKÁR OBJEKTÍV FELELÖSSÉGEN ALAPULÓ, AKÁR JOGELLENES KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁGBÓL ELKÖVETETT ÉS EGYÉB KÁROKOZÁSOKAT IS) TÖRTÉNT, AMELY BÁRMILYEN MÓDON ENNEK A SZOFTVERNEK A HASZNÁLATÁBÓL ERED, MÉG AKKOR IS, HA AZ ILYEN KÁROK LEHETŐSÉGÉRŐL A TÁJÉKOZTATÁS MEGTÖRTÉNT.

Apache 2.0 licenc

Copyright © 2009-2019 Arm Limited. Minden jog fenntartva.

2.0 verzió, 2004. január http://www.apache.org/licenses/

A HASZNÁLATRA, MÁSOLÁSRA ÉS TERJESZTÉSRE VONATKOZÓ FELTÉTELEK

1. Meghatározások.

A „licenc” a jelen dokumentum 1–9. szakaszában meghatározott használati, másolási és terjesztési feltételeket jelenti. A „licencadó” a szerzői jog tulajdonosa vagy a licencet adó szerzői jog tulajdonosa által engedélyezett jogalany. A „jogi személy” az eljáró jogalany és minden más olyan jogalany egyesülése, amely az adott jogalanyt ellenőrzi, annak ellenőrzése alatt áll, vagy közös ellenőrzés alatt áll vele. A jelen meghatározás alkalmazásában az „ellenőrzés” (i) a közvetlen vagy közvetett jogkör, amely az ilyen jogalany irányítását vagy kezelését szerződés által vagy más módon teszi lehetővé, vagy (ii) a fennálló részvények legalább ötven százalékának (50%) tulajdonjoga, vagy (iii) az ilyen jogalany tényleges tulajdonjoga. Az „Ön” (vagy „Öné”) a jelen licenc által biztosított engedélyeket gyakorló egyénre vagy jogi személyre vonatkozik. A „forrás” forma a módosítások előnyben részesített formáját jelenti, korlátozás nélkül ideértve a szoftver forráskódját, a dokumentáció forrását és a konfigurációs fájlokat is. A „tárgy” forma a forrás forma mechanikai átalakításából vagy fordításából eredő bármilyen formát jelenti, beleértve, de nem kizárólagosan a lefordított tárgykódot, a létrehozott dokumentációt és a más adathordozó-típusokba történő konverziókat. A „munka” a forrás vagy tárgy formában lévő szerzői mű, amely a licenc keretében áll rendelkezésre, amit a műben szereplő vagy ahhoz csatolt szerzői jogi közlemény jelez (az alábbi függelékben található egy példa erre). A „származékos művek” minden olyan – forrás vagy tárgy formában lévő – mű, amely a munkán alapul (vagy abból származik), és amely esetében a szerkesztői módosítások, megjegyzések, kidolgozások vagy egyéb módosítások egésze egy eredeti szerzői művet jelent. E licenc alkalmazásában a származékos művek nem tartalmazhatnak olyan munkákat, amelyek a munka és származékos művek felületeitől elválaszthatók vagy alig kapcsolhatók (vagy köthetők név alapján) hozzájuk. A „közreműködés” bármely olyan szerzői mű – beleértve a munka eredeti verzióját és az adott munka vagy származékos művek módosításait vagy kiegészítéseit is –, amelyet a szerzői jog tulajdonosa, illetve egy, a szerzői jog tulajdonosa nevében eljáró magánszemély vagy jogi személy szándékosan nyújt be a licencadónak a munkába való belefoglalás érdekében. E meghatározás alkalmazásában a „beküldött” bármilyen, a licencadónak vagy annak képviselőinek küldött elektronikus, szóbeli vagy írásos kommunikáció formáját jelenti, nem kizárólagosan beleértve az elektronikus levelezőlistákon, a forráskód-ellenőrző rendszereken és a problémakövető rendszereken keresztül történő kommunikációt is, amelyet a licencadó

kezel vagy annak nevében kezelnek a munka megvítatása és javítása céljából, kizárva azonban az olyan kommunikációt, amelyet a szerzői jog tulajdonosa nyilvánvalóan vagy más módon „nem közreműködésként” jelölt meg. A „közreműködő” a licencadó és az a magánszemély vagy jogi személy, akinek nevében a közreműködést a licencadó megkapta, és ezt követően beillesztette a munkába.

2. Szerzői jogi engedély megadása.

A jelen licenc feltételeinek megfelelően minden közreműködő egy állandó, világszerte érvényes, nem kizárólagos, díjmentes, jogdíjmentes, visszavonhatatlan szerzői jogi licencet biztosít Önnek a munka másolásához, nyilvános megjelenítéséhez, nyilvános végrehajtásához, allicenciába adásához, a munkából való származékos művek készítéséhez, valamint a munka és az effajta származékos művek forrás és tárgy formában történő terjesztéséhez.

3. Szabadalmi engedély megadása.

A jelen licenc feltételeinek megfelelően minden közreműködő örök, világszerte érvényes, nem kizárólagos, díjmentes, jogdíjmentes, visszavonhatatlan (kivéve az ebben a szakaszban meghatározottak szerint) szabadalmi engedélyt ad Önnek a munka készítésére, használatára, értékesítésre kínálására, értékesítésére, importálására és egyéb módon történő átatására, amennyiben az ilyen engedély csak azokra a szabadalmi igényekre vonatkozik, amelyeket az ilyen közreműködő engedélyezhet, és amelyeket a közreműködés(ek) önmagukban, vagy a közreműködés(ek) és annak a munkának a kombinációja, amelyhez az ilyen közreműködés(ek) be lettek küldve, szükségszerűen megsért. Ha Ön szabadalmi peres eljárást kezdeményez bármely jogalany ellen (beleértve a peres ellenköveteléseket vagy viszontkereseteket is) azt állítva, hogy a munkába belefoglalt mű vagy közreműködés közvetlen vagy közreműködői szabadalombitorlásnak minősül, akkor az adott munkához a jelen licenc alapján Önnek adott szabadalmi engedélyek az ilyen peres eljárás kezdeményezésének napján megszünnek.

4. Újraelosztás.

A munka vagy származékos müvek példányait másolhatja és terjesztheti tetszőleges eszközön, módosításokkal vagy anélkül, valamint forrás vagy tárgy formájában, feltéve, hogy Ön megfelel az alábbi feltételeknek:

• A munka vagy a származékos müvek más címzettjeinek is adnia kell egy példányt a jelen licencböl; és
• A módosított fájloknak figyelemfelkeltő megjegyzéseket kell tartalmazniuk arról, hogy Ön módosította a fájlokat; és – meg kell öriznie az Ön által terjesztett származékos művek forrás formájában az összes szerzői jogi, szabadalmi, védjegyre vonatkozó és szerzői jogi közleményt a munka forrás formájából, kivéve

azokat a közleményeket, amelyek nem tartoznak a származékos müvek valamely részéhez; valamint

- Ha a munka tartalmaz egy „NOTICE” szövegfájlt a terjesztés részeként, akkor az Ön által terjesztett bármely származékos münek tartalmaznia kell egy olvasható példányt az ilyen NOTICE fájlban található szerzői jogi közleményekről, kivéve azokat a közleményeket, amelyek nem tartoznak a származékos müvek egyik részéhez sem, a következő helyek legalább egyikén: a származékos müvek részeként terjesztett NOTICE szövegfájlon belül; a forrás formában vagy dokumentációban, ha mellékelve van a származékos müvekhez; illetve a származékos müvek által létrehozott megjelenítésen belül, amennyiben és ahol az ilyen harmadik féltől származó közlemények általában megjelennek. A NOTICE fájl tartalma csak tájékoztató jellegű, és nem módosítja a licencet. Ön saját szerzői jogi közleményt adhat hozzá az Ön által terjesztett származékos müvekben a munka NOTICE szövege mellé vagy annak kiegészítéseként, feltéve, hogy az ilyen további szerzői jogi közlemények nem tekinthetők a licenc módosításának. Ön saját szerzői jogi nyilatkozatát hozzáadhatja a módosításaihoz, és további vagy eltérő licencfeltételeket biztosíthat a módosításai használatához, másolásához vagy terjesztéséhez, illetve bármely ilyen származékos mü egészéhez, amennyiben a munkával kapcsolatos Ön általi használat, másolat és terjesztés megfelel a jelen licenc feltételeinek.

5. Hozzájárulások benyújtása.

Hacsak Ön kifejezetten másként nem rendelkezik, az Ön által a licencadónak szándékosan benyújtott közreműködésre a jelen licenc feltételei vonatkoznak, egyéb további feltételek nélkül. A fentiek ellenére semmi sem helyettesítheti vagy módosíthatja a licencadóval az ilyen közreműködésekkel kapcsolatban végrehajtott külön licencszerződés feltételeit.

6. Védjegyek.

A jelen licenc nem ad engedélyt a licencadó kereskedelmi neveinek, védjegyeinek, szolgáltatási védjegyeinek vagy termékneveinek használatára, kivéve, ha ez szükséges a munka eredetének észszerű és szokásos használata melletti leírásához és a NOTICE fájl tartalmának reprodukálásához.

7. A szavatossági felelősség kizárása.

Az alkalmazandó jogszabályok vagy írásbeli megállapodás eltérő rendelkezése hiányában a licencadó részéről a munka terjesztésére (és az egyes közreműködők a közreműködéseikre) ADOTT ÁLLAPOTBAN KERÜL SOR bármilyen kifejezett vagy vélelmezett GARANCIA VAGY FELTÉTEL NÉLKÜL, beleértve, de nem kizárólagosan a JOGCÍMRE, JOGSÉRTÉS HIÁNYÁRA, PIACKÉPESSÉGRE, ILLETVE ADOTT CÉLRA VALÓ ALKALMASSÁGRA vonatkozó garanciákat és feltételeket. Kizárólag Ön

felelős a munka használatára és újraelosztására vonatkozó megfelelőség megítéléseért, és vállalja a jelen licenc alapján történő jogosultság gyakorlásával kapcsolatos kockázatokat. 8. A felelősség korlátozása. Semmilyen esetben és semmilyen jogelmélet alapján, legyen szó károkozásról (ideértve a gondatlanságot is), szerződésról vagy más módról, kivéve, ha az alkalmazandó jogszabály előírja (mint például szándékos és súlyos gondatlanság) vagy írásos megegyezés esetén, sem vállal felelősséget egyik közreműködő sem az Önt ért károkra vonatkozóan, beleértve a jelen licencből eredő bármilyen jellegű közvetlen, közvetett, rendkívüli, véletlenszerű vagy következményes károkat is, a munka használatából vagy használatának ellehetetlenülése következtében (korlátozás nélkül ideértve a jó hírnév sérelméből, munkaleállásból, számítógép kieséséből vagy meghibásodásából eredő károkat vagy bármely más kereskedelmi kárt vagy veszteséget), valamint abban az esetben sem, ha az ilyen közreműködő tájékoztatást kapott az effajta károk lehetőségéről.

9. Garancia vagy további felelősség elfogadása.

A munka vagy a származékos művek újraelosztása mellett választhatja, hogy felajánl, és díjat számít fel a támogatási, jótállási, kártérítési vagy egyéb felelősségi kötelezettségek és/vagy a jelen licencel összhangban lévő jogok elfogadásáért. Az ilyen kötelezettségek elfogadásakor azonban csak saját nevében és kizárólagos felelősségére járhat el, nem pedig bármely más közreműködő nevében, és csak abban az esetben, ha vállalja, hogy kártalanít, megvéd és vétlennek nyilvánít minden egyes közreműködőt bármely felmerülő kötelezettséggel vagy követeléssel szemben az effajta garancia vagy további felelősség elfogadása miatt. A HASZNÁLATI FELTÉTELEK VÉGE

Husqvarna®

www.husqvarna.com

Оригинални инструкции

Αρχικές οδηγίες
