MODE D'EMPLOI 360BT HUSQVARNA

2,2 / 2200 2,2 / 2200 2,6 / 2600

2,2 / 2200 2,2 / 2200 2,6 / 2600

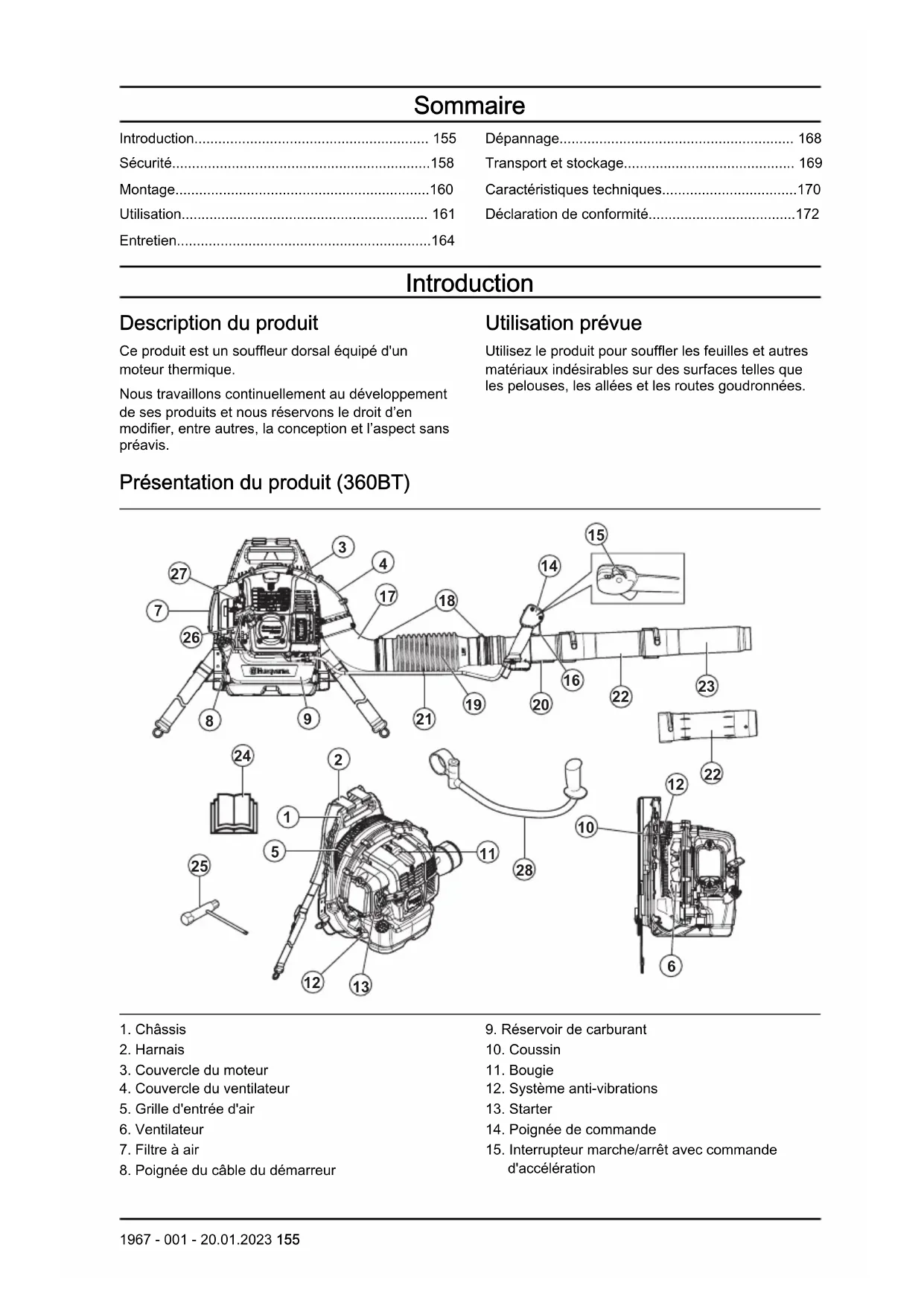

• Huskvarna, 2023-01-01 Stefan Holmberg, Tuotekehityspäällikkö, Technology Management, Husqvarna AB Teknisestä dokumentaatiosta vastaava edustaja 154 1967 - 001 - 20.01.2023Sommaire Introduction p. 155
• Sécurité p. 158
• Montage p. 160
• Utilisation p. 161
• Entretien p. 164
• Dépannage p. 168
• Transport et stockage p. 169
• Caractéristiques techniques p. 170
• Déclaration de conformité Introduction Description du produit Ce produit est un souffleur dorsal équipé d'un moteur thermique. Nous travaillons continuellement au développement de ses produits et nous réservons le droit d’en modifier, entre autres, la conception et l’aspect sans préavis. Utilisation prévue Utilisez le produit pour souffler les feuilles et autres matériaux indésirables sur des surfaces telles que les pelouses, les allées et les routes goudronnées. Présentation du produit (360BT) p. 172

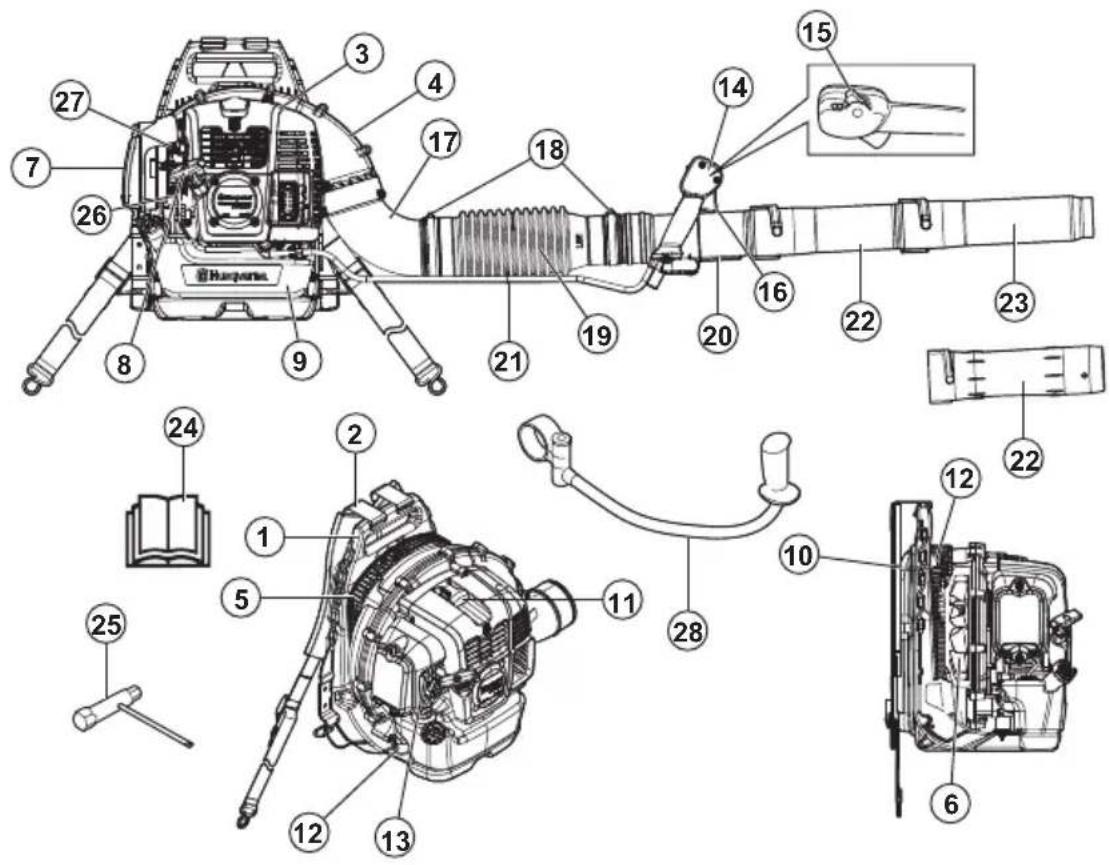

3. Couvercle du moteur

4. Couvercle du ventilateur

5. Grille d'entrée d'air

8. Poignée du câble du démarreur

9. Réservoir de carburant

12. Système anti-vibrations

14. Poignée de commande

15. Interrupteur marche/arrêt avec commande

d'accélération 1967 - 001 - 20.01.2023 15516. Gâchette d'accélération

20. Tube de manœuvre

21. Collier de câble

22. Tube intermédiaire

23. Buse du souffleur

24. Manuel d'utilisation

26. Poire de la pompe à carburant

27. Vis de régime de ralenti

28. Guidon (accessoire)

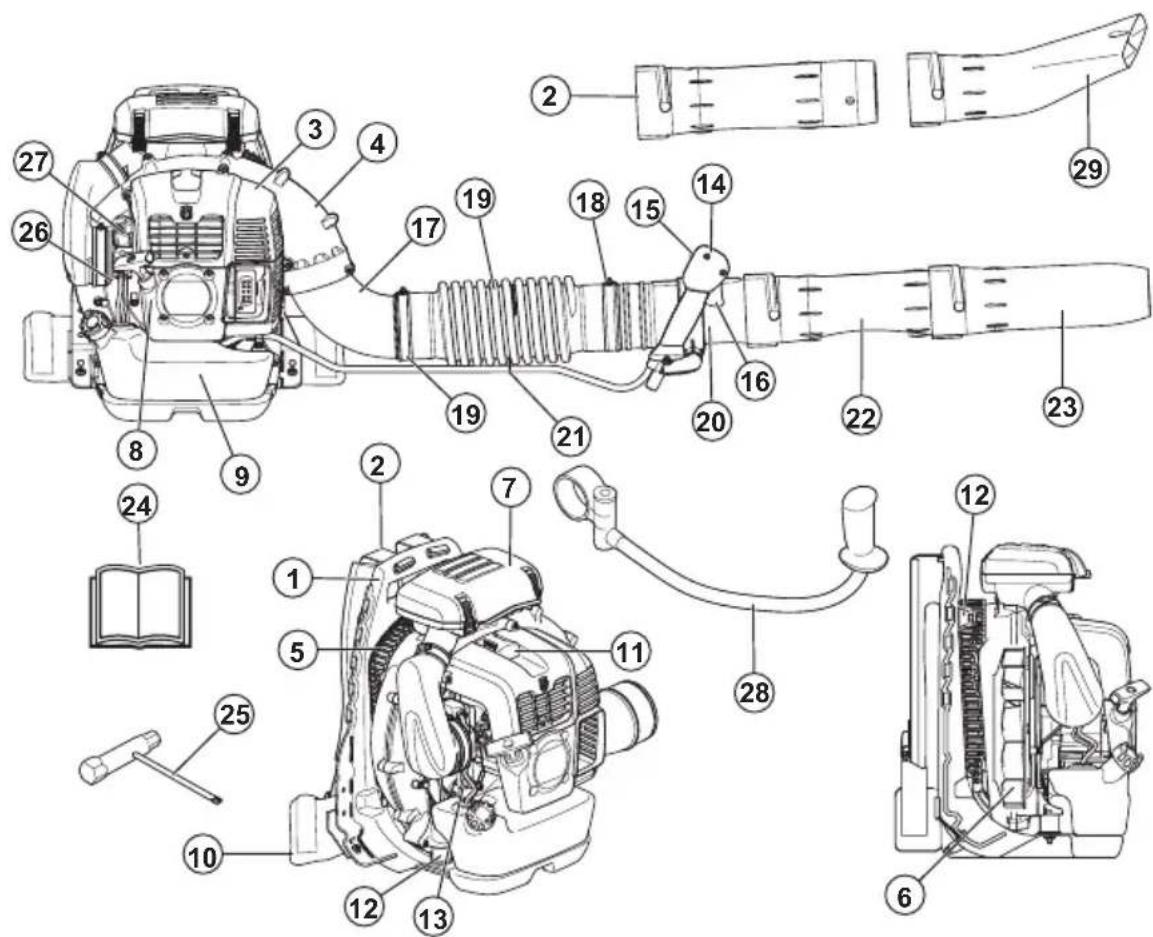

Présentation du produit (570BTS, 580BTS)

3. Couvercle du moteur

4. Couvercle du ventilateur

5. Grille d'entrée d'air

8. Poignée du câble du démarreur

9. Réservoir de carburant

12. Système anti-vibrations

14. Poignée de commande

15. Bouton d'arrêt avec commande d'accélération

16. Gâchette d'accélération

20. Tube de manœuvre

21. Collier de câble

22. Tube intermédiaire

23. Buse du souffleur

24. Manuel d'utilisation

26. Poire de la pompe à carburant

27. Vis de régime de ralenti

156 1967 - 001 - 20.01.2023Symboles concernant le produit AVERTISSEMENT! ce produit peut être dangereux et causer des blessures graves, voire mortelles, au conducteur ou à d'autres personnes. soyez prudent et utilisez le produit correctement. Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation. Utilisez des protège-oreilles et des protections pour les yeux homologués. Si l'environnement est poussiéreux, utilisez un masque respiratoire. Utilisez des gants de protection homologués. Mélange d'essence et d'huile deux temps. Poire de la pompe à carburant. Maintenez toutes les parties du corps à l'écart des surfaces chaudes. Starter, position ouverte. Starter, position fermée. Ce produit est conforme aux directives CE en vigueur. Ce produit est conforme aux directives applicables en vigueur au Royaume- Uni. Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud «Protection of the Environment Operations (Noise Control) Regulation 2017». Le niveau de puissance sonore garanti du produit est spécifié à la section Caractéristiques techniques à la page 170 et sur l'étiquette. Attention aux objets projetés. Les objets projetés peuvent engendrer de graves blessu- res. Utilisez un équipement de protection individuel. Maintenez une distance de sécurité d'au moins 15m par rapport aux personnes ou aux animaux. yyyywwxxxxx La plaque signalétique indi- que le numéro de série. aaaa désigne l'année de produc- tion et ww correspond à la semaine de production. Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à d'autres zones commerciales. Émissions EuroV

toute altération du moteur a pour effet d'annuler l'homologation de type UE de ce produit. Responsabilité Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si:

• le produit n'est pas correctement réparé;

• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant;

• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;

• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée. 1967 - 001 - 20.01.2023 157Sécurité Définitions de sécurité Les définitions ci-dessous indiquent le niveau de gravité pour chaque mention d'avertissement.

AVERTISSEMENT: Blessures

aux personnes. REMARQUE: Dommages au produit. Remarque: Cette information facilite l'utilisation du produit. Instructions générales de sécurité

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Ne modifiez pas le produit sans l'approbation du fabricant et utilisez toujours des accessoires d'origine. Toute modification et/ou tout accessoire non approuvé peuvent entraîner des blessures graves, voire mortelles, pour l'opérateur ou d'autres personnes.

• N'utilisez pas de produit endommagé. Effectuez les contrôles de sécurité et l'entretien indiqués dans ce manuel d'utilisation. Toutes les autres tâches d'entretien doivent être effectuées par du personnel d'entretien agréé.

• Toutes les opérations d'entretien et de réparation doivent être effectuées par du personnel d'entretien agréé. Si une partie du produit est défectueuse, veuillez contacter votre atelier d'entretien. Instructions de sécurité pour le fonctionnement

Lisez les instructions qui suivent avant d'utiliser le produit.

• ce produit peut être dangereux et causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes. Soyez prudent et utilisez le produit correctement.

• Inspectez le produit avant toute utilisation. Reportez-vous à la section Entretien à la page

• N'utilisez pas l'appareil si vous êtes fatigué ou malade, ou si vous êtes sous l'emprise de l'alcool ou de drogues qui peuvent diminuer votre vision, votre jugement ou votre coordination.

• Installez tous les couvercles et toutes les protections avant utilisation. Pour éviter tout risque d'électrocution, assurez-vous que le capuchon de bougie et le câble d'allumage ne sont pas endommagés.

• Ne touchez jamais la bougie ou le câble d'allumage lorsque le moteur tourne.

• Maintenez une distance de sécurité d'au moins 15m par rapport aux personnes ou aux animaux. Si des personnes, des enfants ou des animaux s'approchent à moins de 15m, arrêtez le produit. Ne dirigez pas le produit vers des personnes, des animaux, des fenêtres ouvertes et d'autres objets.

• Ne laissez pas des enfants utiliser la machine. Assurez-vous que tous les opérateurs lisent et comprennent le contenu de ce manuel d'utilisation.

• Gardez les mains ou tout autre objet à l'écart du carter de souffleur pendant le fonctionnement. Les pièces en rotation peuvent causer de graves blessures.

• N'utilisez pas le produit si la prise d'air n'est pas installée. Avant utilisation, assurez-vous toujours que la prise d'air est installée et qu'elle n'est pas endommagée.

• En cas d'urgence, détachez les ceintures de taille et de poitrine du harnais et laissez tomber le produit.

• Respectez les réglementations et directives nationales.

• Maintenez toutes les parties du corps à l'écart des surfaces chaudes.

• Ce produit génère un champ électromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit.

• Des vibrations trop importantes peuvent endommager la circulation ou le système nerveux. Si vous avez des symptômes, par exemple un engourdissement, une perte de sensations, des picotements, des coups de pied, une douleur, une perte de force ou des changements de couleur de peau au niveau des doigts, des mains ou des poignets, parlez-en à votre médecin.

• Attention aux objets projetés. Les objets projetés peuvent engendrer de graves blessures.

• N'utilisez pas le produit par mauvais temps: brouillard, pluie, vent violent ou grand froid.

1967 - 001 - 20.01.2023Travailler par mauvais temps peut provoquer une fatigue et des conditions dangereuses.

• Assurez-vous que vous pouvez vous déplacer et garder une position stable. Effectuer un contrôle de la zone de travail pour détecter d'éventuels obstacles, par exemple des pierres. Soyez très prudent lors de l'utilisation du produit sur une pente.

• Ne laissez pas la machine au sol lorsque le moteur tourne.

• N'utilisez pas le produit à partir de positions élevées, par exemple sur une échelle.

• Assurez-vous d'être toujours entendu en cas d'accident.

• Assurez-vous que la sortie des gaz d'échappement n'est pas obstruée. Pour éviter d'endommager le produit, maintenez les obstacles à une distance minimale de 50cm de la sortie des gaz d'échappement.

• Ne démarrez pas le produit dans un local clos, où il y a une mauvaise circulation d'air ou à proximité de matériaux inflammables. Les gaz d'échappement du moteur contiennent du monoxyde de carbone pouvant provoquer une intoxication. Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Équipement de protection individuel

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Utilisez un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures. Pour davantage d'informations, contactez votre revendeur.

• Utilisez des protège-oreilles homologués. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.

• Utilisez des protections pour les yeux homologuées. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Les lunettes de protection homologuées doivent être conformes aux normesANSIZ87.1 (États-Unis) ou EN166 (pays de l'UE).

• Utilisez des gants de protection pendant l'utilisation et l'entretien.

• Utilisez des bottes de protection ou des chaussures équipées de semelles antidérapantes.

• Utilisez des vêtements en tissu résistant couvrant tout le corps. N'utilisez pas de bijoux ou de chaussures ouvertes. Pour réduire le risque de blessures, vos vêtements doivent être près du corps, mais ne doivent pas limiter vos mouvements. Placez vos cheveux au-dessus de vos épaules pour éviter qu'ils ne pénètrent dans les parties rotatives ou qu'ils ne s'accrochent aux branches.

• Utilisez une protection respiratoire lorsqu'il y a un risque de présence de poussières.

• Conservez l'équipement de premiers secours à proximité. Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• N'utilisez pas un produit avec des dispositifs de sécurité défectueux.

• Contrôlez les dispositifs de sécurité régulièrement. Reportez-vous à la section Entretien à la page 164

• Si les dispositifs de sécurité sont défectueux, parlez-en à votre atelier d'entretien Husqvarna. Pour contrôler le silencieux

AVERTISSEMENT: N'utilisez

pas un produit un silencieux en mauvais état.

silencieux devient très chaud pendant et après utilisation, même au régime de ralenti. Utilisez des gants de protection pour éviter des brûlures.

AVERTISSEMENT: L'intérieur

du silencieux contient des produits chimiques pouvant être cancérigènes. Ne touchez pas le silencieux s'il est endommagé.

• Effectuez régulièrement un contrôle visuel du silencieux. Le silencieux est conçu pour réduire au maximum le niveau sonore et rejeter les gaz d'échappement loin de l'utilisateur. Reportez- vous à la section Pour procéder à l'entretien du silencieux à la page 165

Pour contrôler le système anti-vibrations

1. Assurez-vous que les dispositifs anti-vibrations

ne sont pas fissurés ni déformés.

2. Assurez-vous que les dispositifs anti-vibrations

sont fixés correctement sur le moteur et les poignées. Reportez-vous à la section Présentation du produit (360BT) à la page 155 pour connaître l'emplacement du système anti-vibrations sur votre produit. 1967 - 001 - 20.01.2023 159Pour contrôler l'interrupteur marche/arrêt

1. Utilisez l'interrupteur marche/arrêt pour arrêter le

2. Assurez-vous que le moteur s'arrête

complètement. Pour connaître l'emplacement de l'interrupteur marche/arrêt sur votre produit, reportez-vous à Présentation du produit (360BT) à la page 155

• Assurez-vous que la ceinture est fermée et réglée correctement. Des extrémités desserrées du harnais peuvent pénétrer dans les pièces en rotation et endommager le ventilateur. Si le ventilateur est endommagé, des pièces détachées du produit peuvent s'éjecter et provoquer des blessures ou des dommages. Sécurité carburant

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Ne mélangez ni n'ajoutez pas le carburant à l'intérieur ou à proximité d'une source de chaleur.

• Ne démarrez pas le produit si vous avez renversé de l'huile ou du carburant sur le produit ou sur vous.

• Ne démarrez pas le produit si le moteur présente une fuite de carburant. Vérifiez régulièrement s'il y a des fuites de carburant dans le moteur.

• Faites toujours attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voire mortelles.

• Ne respirez pas les vapeurs de carburant, elles peuvent causer des blessures. Assurez-vous que la ventilation est suffisante.

• Ne fumez pas à proximité du carburant ou du moteur.

• Ne placez pas le produit ni le bidon de carburant dans un espace où il y a des objets chauds, une flamme nue, des étincelles ou une veilleuse d'allumage.

• Utilisez uniquement des récipients homologués pour le transport et le stockage de carburant. Consignes de sécurité pour l'entretien

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Arrêtez le moteur, déposez la bougie et laissez refroidir le moteur avant d'effectuer l'entretien et le montage.

• Le blocage du pare-étincelles entraîne la surchauffe et la détérioration du moteur. Montage Introduction

AVERTISSEMENT: Assurez-

vous de lire et de comprendre le chapitre dédié à la sécurité avant de monter l’appareil. Pour assembler le tube du souffleur et la poignée de commande sur le produit

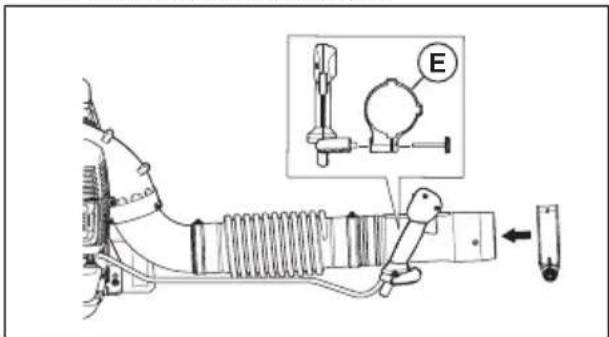

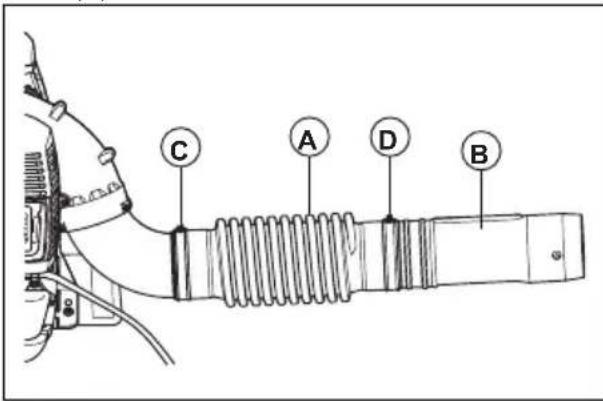

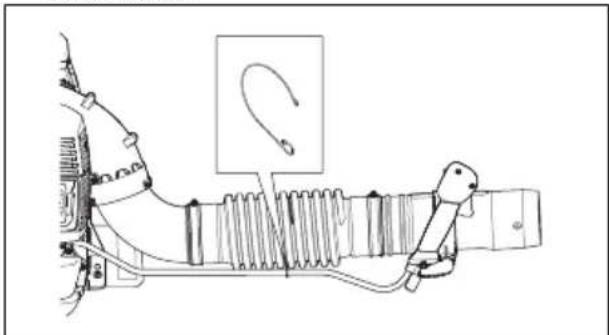

1. Fixez le tuyau flexible (A) à l'angle du tuyau et au

tuyau de commande (B) à l'aide des colliers (C) et (D).

Remarque: Lubrifiez le tuyau de commande et le tuyau flexible pour faciliter leur montage. 160 1967 - 001 - 20.01.20232. Fixez le support de poignée (E) au tuyau de commande. Alignez le support de poignée sur la bride du tuyau de commande.

3. Réglez la position et l'angle de la poignée de

commande sur une position de travail sûre et adéquate. Serrer la manette.

4. Fixez le câble sur le tuyau flexible à l'aide des

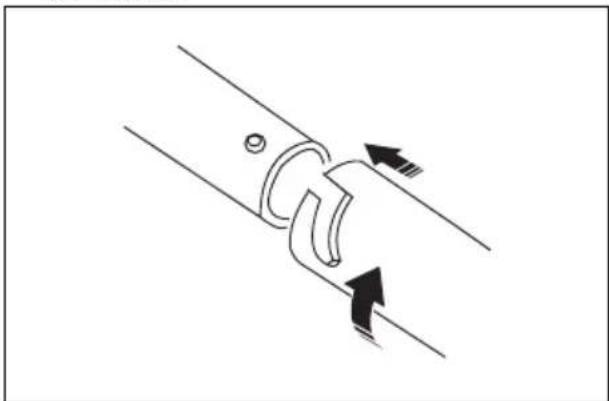

5. Fixez le tuyau intermédiaire sur le tuyau de

commande. Remarque: S'il est nécessaire d'utiliser un tube de souffleur circulaire plus long, un tuyau intermédiaire plus long est disponible.

6. Fixez la buse du souffleur sur le tuyau

intermédiaire. Remarque: La buse du souffleur peut uniquement être connectée sur le tuyau intermédiaire. Montage du guidon (accessoire en option)

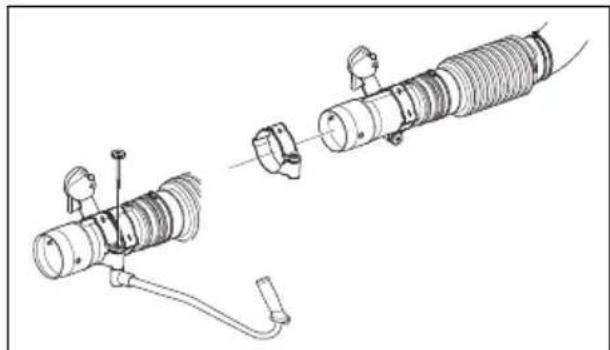

1. Démontez le tuyau intermédiaire.

2. Retirez la manette du support et poussez le

support sur le tuyau de commande.

3. Installez le guidon et la manette. Serrez la

4. Montez le tuyau intermédiaire.

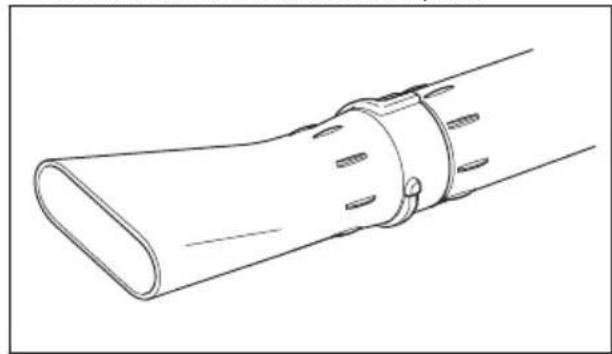

Pour monter la buse plate (accessoire en option) La buse plate fournit une vitesse d'air plus élevée que la buse du souffleur.

• Retirez la buse du souffleur du tuyau intermédiaire et installez la buse plate. Utilisation Introduction

AVERTISSEMENT: Assurez-

vous de lire et de comprendre le chapitre dédié à la sécurité avant d'utiliser l'appareil. Carburant Ce produit est équipé d'un moteur à deux temps. REMARQUE: L'utilisation d'un type de carburant inadéquat peut endommager le moteur. Utilisez un mélange d'essence et d'huile deux temps. 1967 - 001 - 20.01.2023 161Carburant prémélangé

• Utilisez Husqvarna un carburant alkylate prémélangé pour des performances optimales et une plus longue durée de vie du moteur. Ce carburant contient des produits chimiques moins dangereux par rapport au carburant normal, ce qui réduit la quantité de gaz d'échappement dangereux. Ce carburant génère une faible quantité de résidus, ce qui permet de garder les composants du moteur propres plus longtemps. Pour mélanger le carburant Essence

• Utilisez une essence sans plomb de bonne qualité avec un maximum de 10% d'éthanol. REMARQUE: n'utilisez pas d'essence avec un indice d'octane inférieur à 90RON/87AKI. L'utilisation d'une essence d'un indice d'octane inférieur peut entraîner des cognements, et donc endommager le moteur. Huile deux temps

• Pour un résultat et un fonctionnement optimaux, utilisez de l'huile deux temps Husqvarna.

• Si l'huile deux temps Husqvarna n'est pas disponible, utilisez une huile deux temps de haute qualité pour moteurs refroidis à l'air. Contactez votre atelier d'entretien pour sélectionner l'huile appropriée. REMARQUE: N'utilisez pas d'huile deux temps pour les moteurs hors-bord refroidis par eau (huile outboard). N'utilisez pas d'huile pour moteurs à quatre temps. Pour mélanger l'essence et l'huile deux temps Essence, en litres Huile deux temps, en li- tres 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 REMARQUE: lorsque vous mélangez de faibles quantités de carburant, de petites erreurs peuvent influer considérablement sur le rapport de mélange. Mesurez soigneusement la quantité d'huile et assurez-vous que vous obtenez le mélange correct.

1. Remplissez la moitié de la quantité d'essence

dans un récipient propre et adapté pour l'essence.

2. Ajoutez la quantité totale d'huile.

3. Mélangez en secouant le mélange de carburant.

4. Ajoutez le reste de l'essence dans le récipient.

5. Mélangez avec précaution en secouant le

récipient. REMARQUE: Ne mélangez jamais plus d'unmois de carburant à chaque fois. Pour remplir le réservoir de carburant

Respectez la procédure suivante pour votre sécurité.

1. Arrêtez le moteur et laissez-le refroidir.

2. Essuyez le pourtour du bouchon du réservoir de

3. Secouez le conteneur et assurez-vous que le

carburant est complètement mélangé.

4. Déposez lentement le couvercle du réservoir de

carburant pour relâcher la pression.

5. Remplissez le réservoir de carburant.

REMARQUE: Assurez-vous qu'il n'y a pas de trop de carburant dans le réservoir de carburant. Le carburant se dilate lorsqu'il devient chaud. 162 1967 - 001 - 20.01.20236. Serrez soigneusement le bouchon du réservoir de carburant.

7. Nettoyez tout déversement de carburant sur le

produit et autour de celui-ci.

8. Positionnez le produit à au moins 3m/10pi de

la zone et de la source du remplissage avant de démarrer le moteur. Remarque: Pour connaître l'emplacement du réservoir de carburant sur votre produit, reportez- vous à la section Présentation du produit (360BT) à la page 155

Présentation du produit (570BTS, 580BTS) à la page 156

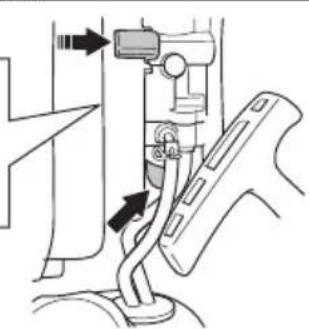

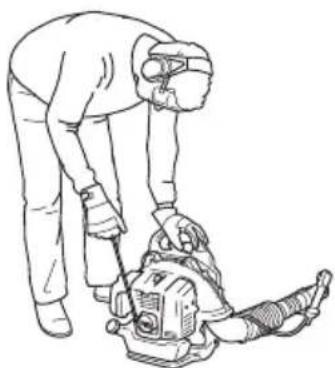

Pour démarrer le produit

1. Pour 360BT. Si le moteur est froid, placez le

levier du starter en position de starter fermé. Reportez-vous à la section Symboles concernant le produit à la page 157

2. Pour 570BTS et 580BTS. Si le moteur est froid,

placez le levier du starter en position de starter fermé. Reportez-vous à la section Symboles concernant le produit à la page 157

3. Pressez la poire de la pompe à carburant

plusieurs fois jusqu'à ce que le carburant commence à remplir la poire. Il n'est pas nécessaire de remplir entièrement la poire de la pompe à carburant.

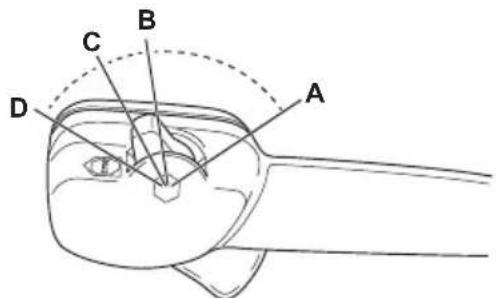

4. Poussez l'interrupteur marche/arrêt avec la

commande d'accélération sur la position de vitesse 1/3. Reportez-vous à la section Pour actionner la commande d'accélération/ l'interrupteur d'arrêt à la page 163

5. Placez le produit sur une surface plane au sol.

6. Maintenez le produit avec la main gauche.

REMARQUE: N'utilisez pas vos pieds pour tenir le produit.

7. Tirez lentement la poignée du câble du

démarreur jusqu'à ressentir une résistance.

8. Tirez sur la poignée du câble du démarreur

rapidement avec votre main droite. Tirez sur la poignée du câble du démarreur plusieurs fois jusqu'à ce que le moteur démarre. Remarque: ne tirez pas complètement sur la poignée du câble du démarreur et ne la lâchez pas.

9. Si le moteur est froid, poussez progressivement

le levier du starter en position ouverte jusqu'à ce que le levier du starter s'arrête.

10. Si le moteur est froid, laissez-le chauffer pendant

2 à 3minutes avant de l'utiliser.

L'air est libéré au démarrage du moteur et lorsque le produit est réglé au régime de ralenti. Ne laissez personne s'approcher à proximité du produit ou du tube du souffleur. Pour actionner la commande d'accélération/l'interrupteur d'arrêt

• Appliquez la vitesse 1/3 (B).

• Faites-le tourner au régime de ralenti (C). 1967 - 001 - 20.01.2023 163• Arrêtez le produit (D). Pour utiliser le produit

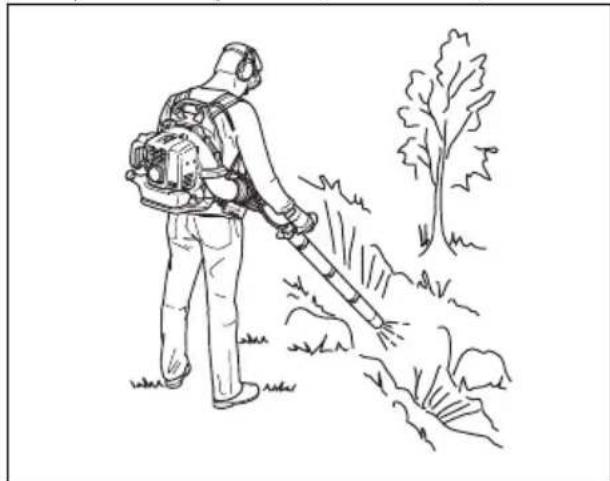

• Cet aspiro-souffleur est portatif et s'utilise placé sur le dos à l'aide d'un harnais. Il est actionné et commandé avec la main droite au moyen d'une poignée située sur le tube.

• Utilisez le produit aux heures de travail habituelles. Respectez les réglementations locales.

• Diminuez les pièces d'équipement et sélectionnez la vitesse adaptée à votre tâche. Utilisez l'accélérateur à la position la plus basse possible pour éviter plus de bruit et de poussière que nécessaire.

• Maintenez la buse du souffleur près du sol. Remarque: Husqvarna recommande d'utiliser l'extension de buse de souffleur complète.

• Notez la direction du vent et faites fonctionner le produit dans la direction du vent.

• Utilisez les outils de jardin appropriés pour dégager les matériaux du sol.

• Dans les zones poussiéreuses, utilisez un équipement de pulvérisation pour mouiller la zone. Cela permet de réduire le temps de fonctionnement.

• Après utilisation, conservez le produit en position de stockage verticale. Pour arrêter le produit REMARQUE: N'arrêtez pas le produit à pleine vitesse.

1. Placez l'interrupteur marche/arrêt avec la

commande d'accélération en position arrêt. Reportez-vous à la section Pour actionner la commande d'accélération/l'interrupteur d'arrêt à la page 163

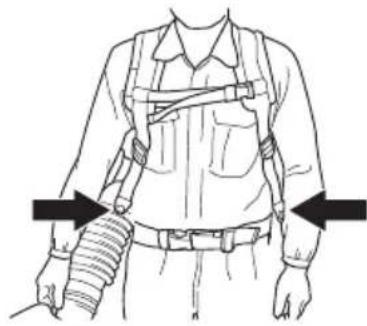

Pour régler le harnais Ajustez correctement le harnais et le produit pour une utilisation plus facile.

1. Enfilez le harnais du produit.

2. Serrez les sangles latérales jusqu'à ce que le

produit soit plaqué contre votre corps. Pour le modèle 570BTS, 580BTS:

3. Placez la ceinture autour de la taille.

4. Serrez la sangle de ceinture. Assurez-vous que

le poids du souffleur reste sur vos hanches.

5. Attachez la sangle de poitrine au clip.

vous de lire et de comprendre le chapitre sur la sécurité avant de procéder à l'entretien du produit. Calendrier d'entretien Entretien Au quo- tidien Toutes les se- maines Une fois par mois Nettoyez les surfaces externes. X 164 1967 - 001 - 20.01.2023Entretien Au quo- tidien Toutes les se- maines Une fois par mois Contrôlez le bon fonctionnement de la poignée de commande. X Contrôlez le bon fonctionnement de l'interrupteur marche/arrêt. Reportez- vous à la section Pour contrôler l'interrupteur marche/arrêt à la page 160

Vérifiez si le moteur, le réservoir de carburant et les conduites de carburant présentent des fuites. Vérifiez que le filtre à carburant n'est pas contaminé. Remplacez le filtre à carburant si nécessaire.

Nettoyez le filtre à air. Remplacez le filtre à air si nécessaire. X Serrez les écrous et les vis. X Examinez la prise d'air pour vous assurer qu'elle n'est pas obstruée. X Vérifiez si le démarreur et le câble de démarreur sont endommagés. X Vérifiez que les dispositifs anti-vibrations ne présentent pas de dommages, de fissures ou de déformations. Vérifiez que les dispositifs anti-vibrations sont correctement installés.

Vérifiez la bougie. Reportez-vous à la section Pour contrôler la bougie d'allumage à la page 165

Nettoyez le système de refroidissement. X Nettoyez la surface extérieure du carburateur et la zone autour de celui-ci. X Nettoyer le réservoir de carburant. X Vérifiez tous les câbles et toutes les connexions. X Examinez et nettoyez le pare-étincelles sur le silencieux (pour les produits sans convertisseur catalytique).

Examinez et nettoyez le pare-étincelles sur le silencieux (pour les produits avec convertisseur catalytique).

Vérifiez la bougie. Remplacez-les si nécessaire. X Pour régler le régime de ralenti

1. Assurez-vous que le filtre à air est propre et que

le couvercle de filtre à air est attaché.

2. Réglez le régime de ralenti à l'aide de la vis

de ralenti. Pour connaître l'emplacement de la vis de ralenti sur votre produit, reportez-vous à la section Présentation du produit (360BT) à la page 155

Pour contrôler la bougie d'allumage REMARQUE: Utilisez la bougie recommandée. Reportez-vous à la section Caractéristiques techniques à la page 170 . Une bougie inappropriée peut endommager le produit.

1. Arrêtez le moteur et laissez le produit refroidir.

2. Nettoyez la bougie si elle est sale.

3. Vérifiez que l'écartement des électrodes

est correct. Reportez-vous à la section Caractéristiques techniques à la page 170

4. Remplacez la bougie une fois par mois ou plus

fréquemment, si nécessaire. Pour procéder à l'entretien du silencieux

1. Arrêtez le moteur et laissez refroidir le silencieux.

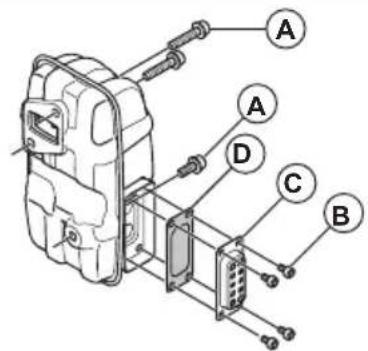

Portez toujours des gants de protection. 1967 - 001 - 20.01.2023 1652. Déposez les vis (A), les vis (B) et le conduitd'évacuation (C).

3. Déposez le pare-étincelles (D) et nettoyez-le àl'aide d'une brosse métallique. Remplacez l'écranpare-étincelles s'il est endommagé.4. Éliminez la saleté du silencieux et de l'orificed'échappement du cylindre avec la brossemétallique.5. Fixez le pare-étincelles (D) et le conduitd'échappement (C) à l'aide des vis (B). Serrezles vis à un couple de 2–3Nm.6. Serrez les vis (A) à un couple de 8–12Nm.Assurez-vous que le silencieux est correctementfixé à l'appareil. Pour inspecter et nettoyer le système de refroidissement Le système de refroidissement comprend les ailettesde refroidissement sur le cylindre et la prise d'air.1. Arrêtez le moteur.2. Assurez-vous que le système de refroidissementn'est pas encrassé ou colmaté. Si nécessaire,nettoyez la prise d'air et les ailettes derefroidissement. REMARQUE: Un circuit derefroidissement sale ou colmaté peutprovoquer la surchauffe du moteur,ce qui peut endommager le produit.Une prise d'air obstruée diminue laforce de soufflage.3. Vérifiez que le système de refroidissement n'estpas endommagé. Assurez-vous que les piècessont correctement fixées au produit. Filtre à air REMARQUE: n'utilisez pas deproduit sans filtre à air ou avec un filtre àair endommagé. La poussière présentedans l'air peut endommager le moteur. Remarque: Un filtre à air qui a servi longtemps ne peut pas être complètement propre. Remplacezle filtre à air régulièrement et remplacez toujours unfiltre à air défectueux. Remarque: Nettoyez la saleté et la poussière du filtre à air régulièrement. Cela permet d'éviter undysfonctionnement du carburateur, des problèmesde démarrage, une perte de puissance du moteur,l'usure des pièces du moteur et l'augmentation dela consommation de carburant. Nettoyez le filtre àair toutes les 40heures de fonctionnement ou plussouvent si les conditions de fonctionnement sontdifficiles. Nettoyage du filtre à air (360BT) 1. Poussez la commande de starter en positionfermée.2. Retirez le couvercle du filtre à air (A).3. Retirez le filtre à air(B) du cadre du filtre.

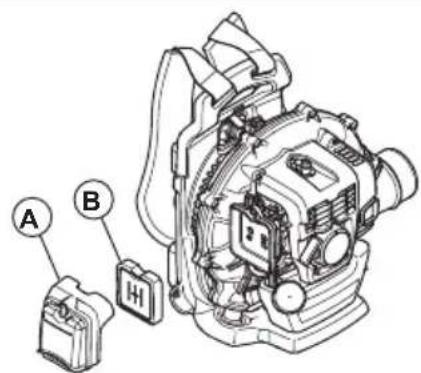

4. Nettoyez le filtre à air avec de l'eau chaudesavonneuse.5. Nettoyez la surface intérieure du couvercle dufiltre à air (A) avec une brosse.6. Appliquez de l'huile sur le filtre à air. Reportez-vous à la section Pour appliquer de l'huile sur le filtre à air en mousse (360BT) à la page 166

7. Installez le filtre à air sur le cadre du filtre à air.8. Fixez le couvercle du filtre à air au produit.

Pour appliquer de l'huile sur le filtre à air en mousse (360BT) REMARQUE: Utilisez toujours unehuile spéciale Husqvarna pour filtre à air.N'utilisez pas d'autres types d'huile.

AVERTISSEMENT: Mettez des

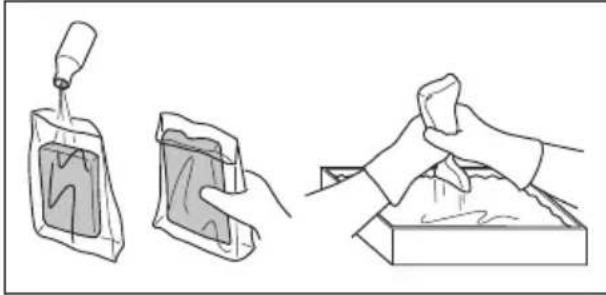

gants de protection. L'huile pour filtre àair peut irriter la peau.1. Mettez le filtre à air en mousse dans un sacheten plastique.2. Versez l'huile dans le sachet en plastique. 1967 - 001 - 20.01.20233. Pressez le sachet en plastique pour assurer une répartition uniforme de l'huile dans le filtre à air en mousse.

4. Retirez l'excédent d'huile du filtre à air en

mousse pendant qu'il est dans le sachet en plastique. Nettoyage du filtre à air (570BTS, 580BTS) REMARQUE: ne versez pas d'huile sur l'élément en mousse du filtre à air de 570BTS et 580BTS.

1. Desserrez les fixations qui maintiennent le

couvercle de filtre à air en place.

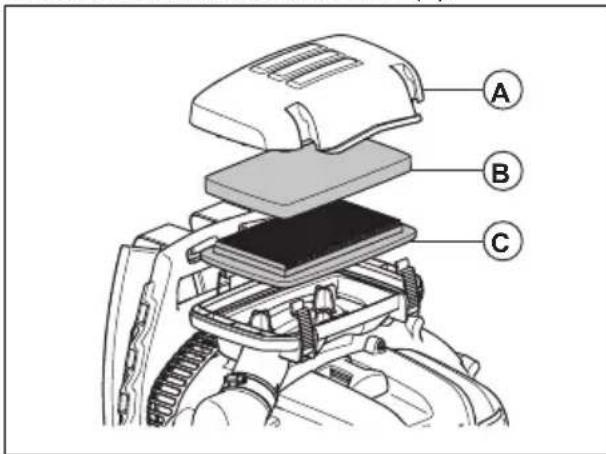

2. Retirez le couvercle du filtre à air (A).

3. Déposez le filtre en mousse (B) et le filtre en

papier (C) du cadre du filtre.

4. Remplacez le filtre en papier (C).

5. Nettoyez le filtre en mousse (B) avec de l'eau

6. Assurez-vous que le filtre en mousse (B) est sec.

7. Nettoyez la surface intérieure du couvercle de

filtre à air avec une brosse (A). Pour remplacer le harnais

AVERTISSEMENT: Un harnais

endommagé peut entraîner la chute du produit et provoquer des blessures. Veillez à installer correctement le collier.

1. Arrêtez le moteur.

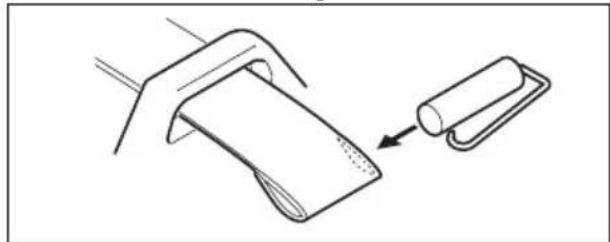

2. Retirez le collier de serrage de la courroie.

3. Faites passer l'extrémité de la sangle dans

4. Tirez la nouvelle sangle à travers l'œillet.

5. Placez la goupille dans la sangle pour fixer le

collier à la nouvelle sangle. 1967 - 001 - 20.01.2023 167Dépannage Le moteur ne démarre pas Contrôle Cause pos- sible Solution Bouton d'arrêt. Position d'ar- rêt Mettez l'interrupteur d'arrêt en position de démarrage. Cliquet(s) du démarreur. Cliquet(s) du démarreur blo- qué(s) ou usé(s). Réglez ou remplacez le(s) cliquet(s) du démarreur. Nettoyez le(s) cliquet(s) du démarreur. Contactez un atelier d'entretien agréé. Réservoir d’essence. Mauvais type de carburant. Vidangez le réservoir de carburant et utilisez le carburant qui convient. Carburateur. Réglage du régime de ra- lenti. Réglez le régime de ralenti à l'aide de la vis de réglage du ralenti. Allumage (pas d'étincelle). Bougie sale ou humide. Assurez-vous que la bougie est sèche et propre. L'écartement des électrodes sur la bougie est incorrect. Nettoyez la bougie. Vérifiez que l'écartement des électrodes est correct. Assurez-vous que la bougie est dotée d'un antiparasite. Reportez-vous aux caractéristiques techniques pour obtenir le bon écarte- ment des électrodes. Bougie. Bougie des- serrée. Serrez la bougie d’allumage. Il y a des ma- tériaux indési- rables sur les électrodes des bougies. Assurez-vous que le mélange de carburant est correct. Assurez-vous que le filtre à air est propre. Le moteur démarre, puis s'arrête à nouveau Contrôle Cause pos- sible Solution Réservoir d’essence. Mauvais type de carburant. Vidangez et utilisez le bon carburant. Carburateur. Le moteur ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti. Contactez votre atelier d'entretien. 168 1967 - 001 - 20.01.2023Le moteur démarre, puis s'arrête à nouveau Contrôle Cause pos- sible Solution Filtre à air. Filtre à air bouché. Nettoyez le filtre à air. Transport et stockage Transport et stockage

AVERTISSEMENT: Pour éviter

tout risque d'incendie, assurez-vous qu'il n'y a pas de fuites ou d'émanations pendant le transport ou le stockage. Assurez-vous qu'il n'y a pas de risque d'étincelles ou d'incendie.

• Avant de transporter ou de remiser le produit pour une période prolongée, videz le réservoir de carburant. Pressez la poire de la pompe à carburant pour s'assurer que tout le carburant est éliminé. Mettez le carburant au rebut dans une déchetterie appropriée.

• Assurez-vous que le produit est propre et que son entretien complet a été effectué avant de le ranger pour une période prolongée.

• Retirez la bougie et versez environ 15ml d'huile deux temps dans le cylindre. Tournez le produit 3fois et remettez la bougie en place.

• Fixez le produit en toute sécurité au véhicule pour le transporter.

• Placez le produit dans un endroit sec, frais et propre avec une bonne circulation d'air. Tenez la machine à l'écart des enfants. 1967 - 001 - 20.01.2023 169Caractéristiques techniques Caractéristiques techniques

Moteur Cylindrée, cm

65,6 65,6 75,6 Régime de ralenti, tr/min 2000 2000 2000 Convertisseur catalytique Non Non Non Système d'allumage Bougie NGK CMR7H NGK CMR7H NGK CMR7H Écartement des électrodes, mm 0,6-0,7 0,6-0,7 0,6-0,7 Système de lubrification et de carburant Capacité du réservoir de carburant, l / cm

2,2 / 2200 2,2 / 2200 2,6 / 2600 Poids Poids sans carburant, kg 10,5 11,2 11,8 Émissions sonores

Niveau de puissance acoustique mesuré, dB (A)

Niveau de puissance acoustique garanti

Niveau de pression sonore équivalent au niveau des oreilles de l'utilisateur, mesuré selon la norme EN15503 endB(A): Équipé d'une buse de souffleur (d'origine) 104 103 100 Niveaux de vibrations

Niveaux de vibrations équivalents (a hv,eq

au niveau des poignées, mesurés selon la norme EN15503, en m/s

2,5 1,8 1,6 Performances du ventilateur Vitesse d'air max., avec la buse du souf- fleur, m/s

Émissions sonores dans l'environnement mesurées comme puissance acoustique (L

) selon la di- rective européenne CE2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec la buse du souffleur d'origine qui donne le niveau le plus élevé. La différence entre le niveau de puissance sonore garanti et le niveau mesuré réside dans le fait que le niveau garanti prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,0dB (A).

Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (dévia- tion standard) de 1,0m/s

Débit d'air avec la buse du souffleur,

1967 - 001 - 20.01.2023 171Déclaration de conformité Déclaration de conformité CE Nous, Husqvarna AB, SE-56182 Huskvarna, Suède, tél.: +46-36-146500, déclarons sous notre entière responsabilité que le produit: Description Souffleur dorsal Marque Husqvarna Type/Modèle 360BT, 570BTS, 580BTS Identification Numéros de série à partir de 2022 (360BT), 2023 (570BTS, 580BTS) et ultérieurs. est entièrement conforme à la réglementation et aux directives de l'UE suivantes: Réglementation Description 2006/42/EC «relative aux machines» 2014/30/UE «relative à la compatibilité électromagnétique» 2000/14/CE «relative aux émissions sonores dans l'environnement» 2011/65/UE «relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques» et que les normes et/ou les spécifications techniques suivantes sont appliquées: EN ISO 12100:2010,

CISPR 12:2009, EN 15503:2009+A2:2015, EN IEC

63000:2018 RISE SMP Svensk Maskinprovning AB, Box7035, SE-75007 Uppsala, Suède, a procédé à des examens volontaires pour le compte de HusqvarnaAB. Numéro de certificat: SEC/22/2566 - 360BT,

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

RISE SMP Svensk MaskinprovningAB, Box7035, SE-75007 Uppsala, Suède, a également vérifié la conformité à l'annexeV de la directive du conseil 2000/14/EG. Pour toute information relative aux émissions sonores, voir Caractéristiques techniques à la page

2,2 / 2200 2,2 / 2200 2,6 / 2600
