KÄYTTÖOHJE 360BT HUSQVARNA

FI Kayttöohje 139-154

EeYxoc kai kaapiooC tou ouotnauoC yEns

To ouotnua uic nca atoteleitai aio ta Ttepuyia
qtepuinc (aveiortpa) uicn c tov kulivdo po kai tn
oita eaywnc aepa.

Tegeleme pidevalt omatooodete edasiarendamisega ningseetottu jatameendale oiguse muuta toodete disainja valimust ilma sellest ette teatamata.

Kasutusotstarve

Summuti kontrollimine

HOIATUS: Ara kasuta defektse summutiga seadet.

1. Kinnita puhuriotsak vahetoru kulge.

Markus: Puhuriotsakut saab kinnitada uksnes vahetoru kulge.

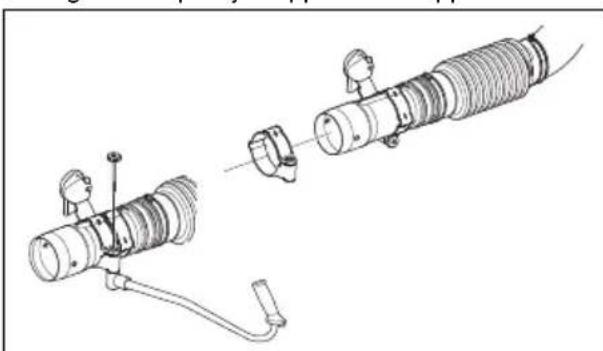

Käepideme (lisavarustus) kokkupanemine

1. Vota vahetoru lahti.
2. Eemalda nupp kinnitusosa kuljest ja suru kinnitusosa kinnitustoru kulge.
3. Paigalda käepide ja nupp. Keera nupp kinni.

1. Paigalda vahetoru.

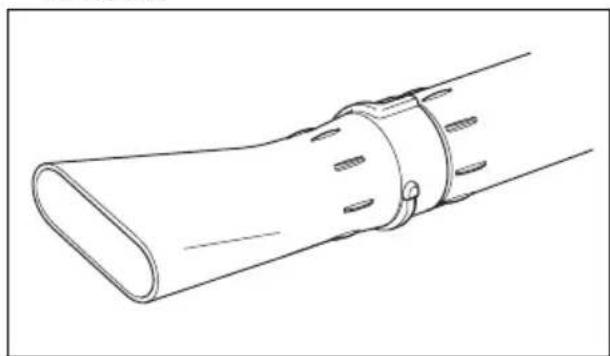

Lameotsaku (lisavarustus) kokkupanemine

Lameotsak tagab puhuriotsakuga vorreldes suurema ohukiiruse.

Eemalda vahetorult puhuriotsak ja paigalda lameotsak

Too

Sissejuhatus

Kuljetus ja sailytys. 152

Tekniset tiedot. 153

Vaatimustenmukaisuusvakuutus. 154

Johdanto

Tuotekuvaus

Tämä laite on reppupuhallin, jossa on poltoainekäytöinen moottori.

Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonaköä ilman ennakkoilmoitusta.

Käytötarkoitus

Tuotteella puhalletaan lehtä ja muuta ylimääräista materiaalia esimerkiki nurmikoilta, käytäviltä ja asfaltiteiltä.

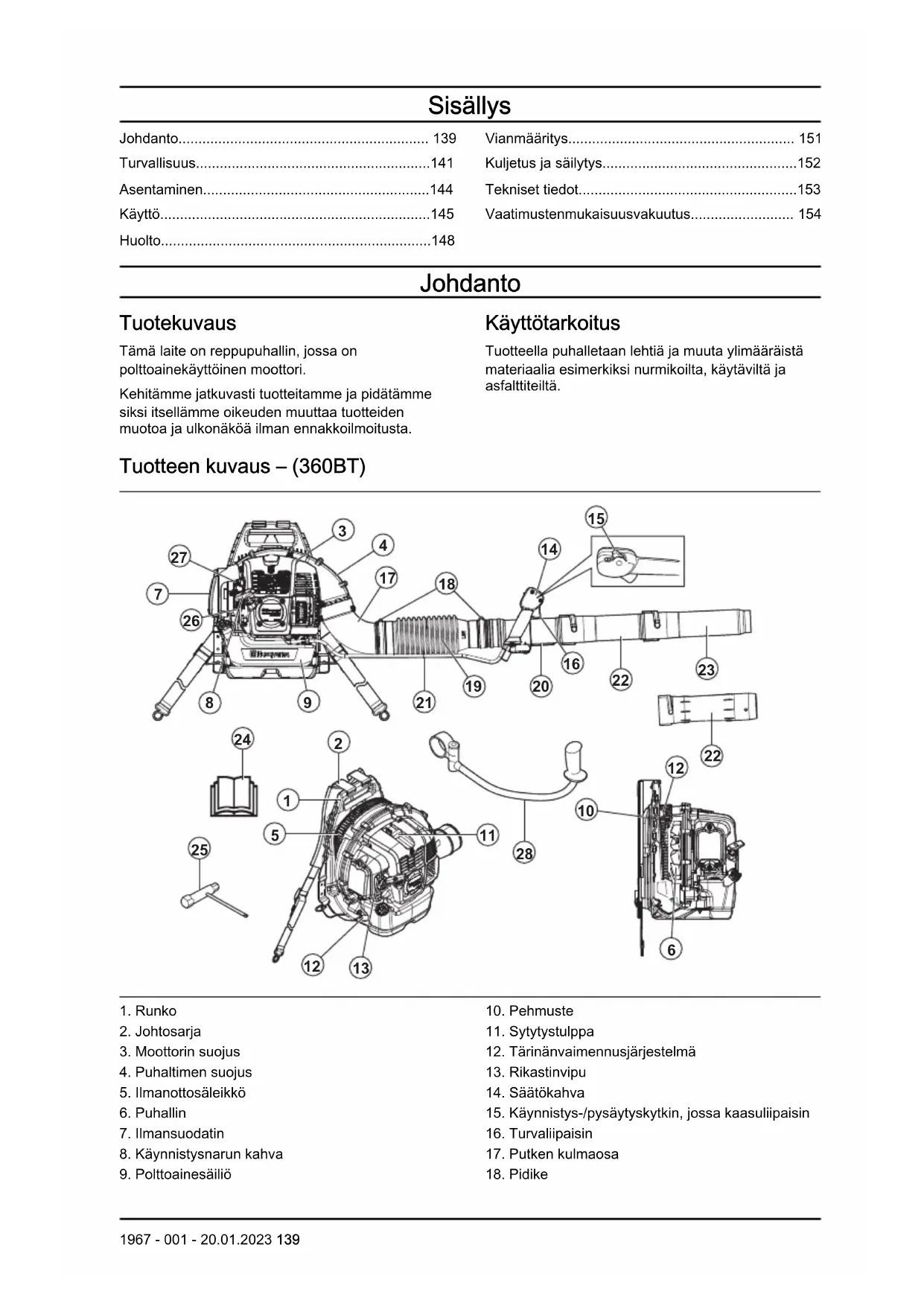

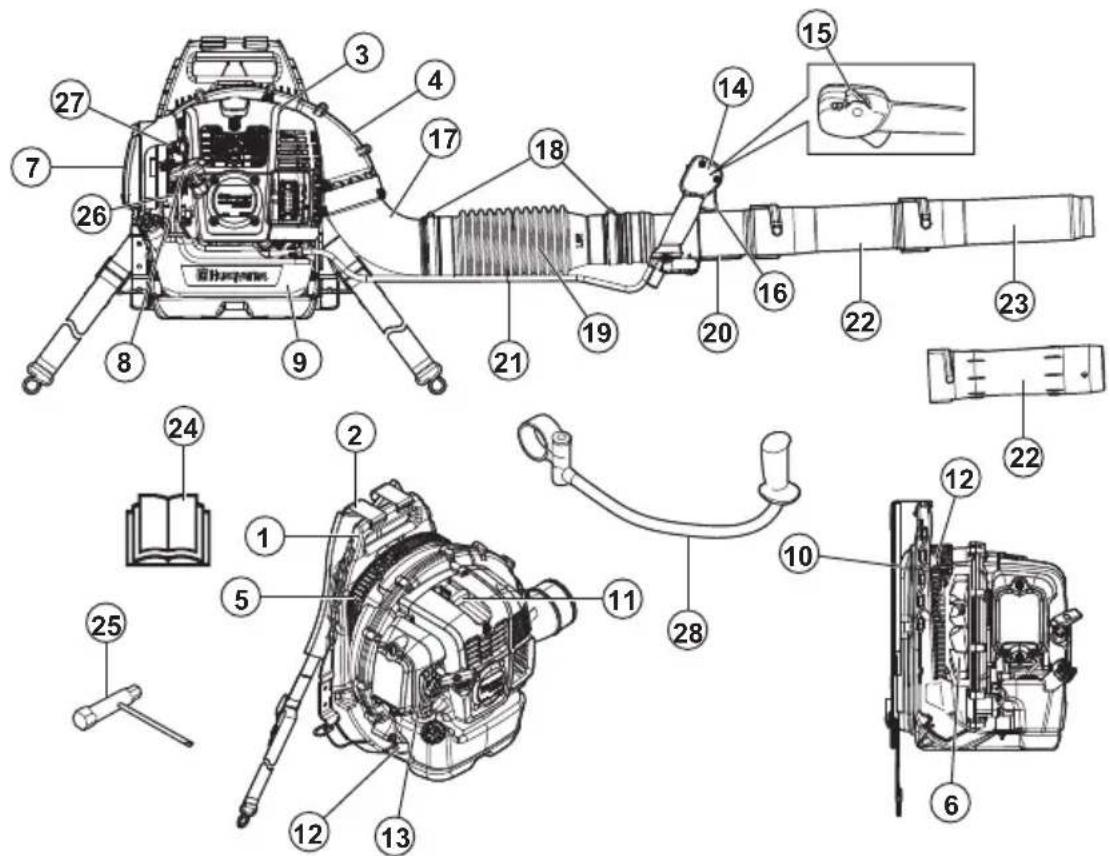

Tuotteen kuvaus - (360BT)

1. Runko
2. Johtosarja
3. Moottorin suojus
4. Puhaltimen suojus
5. Ilmanottosaleikko
6. Puhallin
7. Ilmansuodatin
8. Käynnistysnarun kahva

9. Poltoinesaillio

10. Pehmuste

11. Sytytystulppa
12. Tärinävaimennusjärestelma
13. Rikastinvipu
14. Sātōkahva
15. Käynistysts-/pysäytyskytkin, jossa kaasulipaisin
16. Turvaliipaisin
17. Putken kulmaosa

18. Pidike

19. Joustava letku

20. Ohjausputki
21. Kaapelin kiinnitin
22. Valiputki

23. Puhaltimen suutin

24. Kayttoohje

25. Yhdistelmäavain
26. Poltoaineen ilmauspumppu
27. Joutokayntinopeudenaaturouvi
28. Ohjain (lisävaruste)

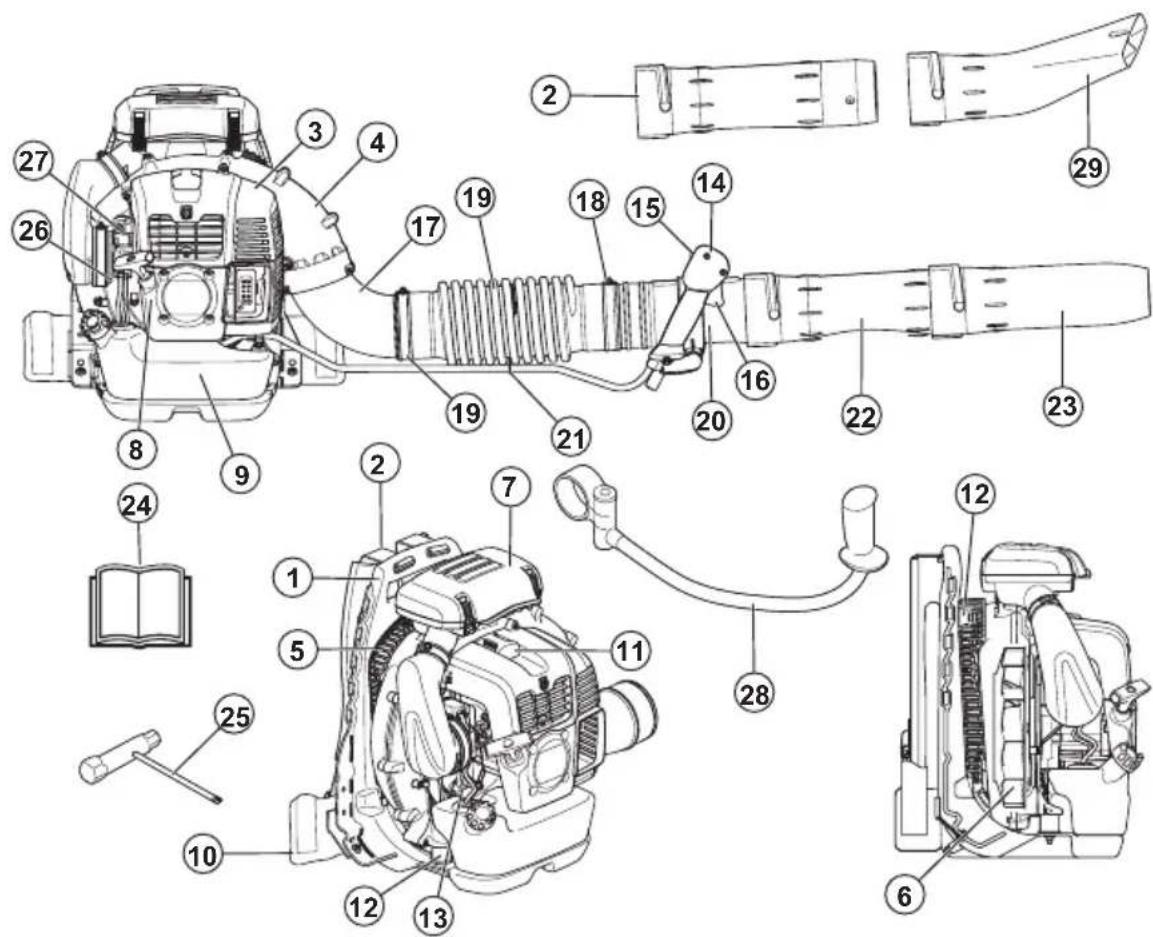

Tuotteen kuvaus - (570BTS, 580BTS)

1. Runko
2. Johtosarja
3. Moottorin suojus
4. Puhaltimen suojus
5. Ilmanottosaleikko
6. Puhallin
7. Ilmansuodatin
8. Käynistysnarun kahva
9. Poltoinesa
10. Lonkkasuoja
11. Sytytystulppa
12. Tärinävaimennusjärestelma
13. Rikastinvipu
14. Sātōkahva
15. Pysäytyskytkin, jossa kaasuliipaisin
16. Turvaliipaisin
17. Putken kulmaosa
18. Pidike

19. Joustava letku

20. Ohjausputki

21. Kaapelin kiinnitin
22. Valiputki
23. Puhaltimen suutin
24. Kaytöohje
25. Yhdistelmäavain
26. Poltoaineen ilmauspumppu
27. Joutokayntinopeuden saatoruvi
28. Ohjain (lisävaruste)
29. Litteä suutin (lisävaruste)

Tuotteen symbolit

VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käytäjälte tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä tuotetta oikein.

Lue kaytttoohje huolellisesti ja varmista, etta ymmarrat sen sisallon, ennen kuin alat kaytttaa tuotetta.

Käytä hyväksyytjä kuulonsuojaimia ja suojalaseja. Jos käytömpäristö on polyinen, käytä hengityksensuojainta.

Käytä hyväksytjä suojakäineita.

Bensiin ja kaksitahtiöljyn seos.

Poltoaineeilmauspmppu.

Pida kaikki kehonosat etaalla kuumista pinnoista.

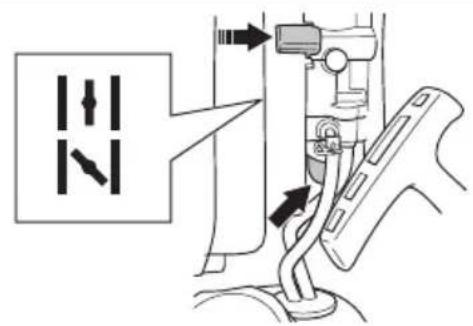

Rikastin, avoin asento.

Rikastin, suljettu asento.

Tämä tuote tayttä voimassa olevien
EY-directtiivien vaatumukset.

Tämä tuote tayttä sovellettavien UK-saadosten vaatimukset.

Melupäastöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktliivien ja saadosten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äenentehotas o on märitetly kohdassa Tekniset tiedot sivulla 153 ja arvokilvessä.

Varo sinkoutuvia esineita. Sinkoutuvat esineet voivat aiheuttaavakavia vammoja. Kaytahenkilokohtaisia suojarusteita.

Pidā vāhintaān 15 metrin turvaetaïsyyu muihin ihmisin tai eläimiin.

yyyywwxxxxxx

Tyippikilvessä nakyssarjanumero, jossa yyy on valmistusvuosi ja ww on valmistusvikko.

Huomautus: Muita tuotteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan tertifointivaatimuksia.

Euro V -päästö

VAROITUS: Moottorin muokkaaminen mitatoi tuotteen EU-tyyppihyväksynnä.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vauroista, jos

• tuote on korjattu virheellisesti
  tuotteen korjaamiseen on kaytety muita kuin valmistajan omia tai sen hyväksymiä osia
  tuotteessa on muu kuin valmistajan omatai sen hyväksymä lisävaruste
  tuotetta ei ole korjattu valtuutetussa huoltopisteessaatayvaksytllasiantuntijalla.

Turvallisuus

Turvallisuusmaäritelmat

Oheiset märitelmat kertovat huomiosanojenvakauustason.

VAROITUS: Henkilovahinko.

Huomautus: Nämä tiedot helpottavat Iaitteen käyttoa.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen
käytämista.

• Alä tee laitteeseen muutoksia ilman valmistajan lupaa. Käytä aina alkuperäisia lisavarusteita. Luvattomat muutokset ja/tai hyväksymättomät lisavarusteet voivat aiheuttaa käytäjalle tai muille henkilöille vakavia vammoja tai kuoleman.
• Alä käytä vauroitunutta laitetta. Suorita tassä käyttohjeessa mainitut turvallisuustarkastukset ja yllapitotyöt. Kaikki muut yllapitotyöt on annettava hyväksytyn huoltohenkilöstön tehtäväksi.
• Kaikki huolto- ja korjaustyöt on annettava hyväksytyn huoltohenkilöstön tehtäväksi. Jos laitteessa on viallinen osa, ota yhteys huoltoliikkeeseen.

Turvallisuusohjeet käytöä varten

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen
kayttamista.

Tämä laite voi olla vaarallinen ja aiheuttaa kayttajalle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja kaytä tuotetta oikein.
Tarkasta laite ennen kayttoa. Katso kohta Huolto sivulla 148.
- Alä käytä laitetta ollessasi vasynyt tai sairas tai jos olet alkoholin tai muiden huumaavien aineiden vaikutuksen alaisena, jolloin nikö-, arviointi- ja koordinaatiokyksi voivat heiketä.
- Asenna kaikki suojukset ennen käyttoa.
Esta sähköiskun vaara varmistamalla, etta sytytystulpan suojus ja sytytyskaapeli eivat ole vauroituneet.
- Alä koskaan koske sytytystulppaan tai -kaapeliin moottorin kaydessä.
- Pida vahintaan 15 metrin turvaetaisyys muhin ihmisin tai elaimiin. Pysayta laite, jos alle 15 metrin etaisyydelle tulee muita henkiloitä, lapsia tai elaimia. Osoita laite poispain muista henkiloistä, elaimista,avoimista ikkunoista tai muista esineista.
- Alä anna lasten käytta konetta. Varmista, että kaikki laitteen käytäjät lukevat ja ymmärṭavat tämän käyttoohjeen sisällön.

• Pidä kädet ja muut esineet poissa puhaltimen kotelosta käytön aikana. Pyörivat osat voivat aiheuttaa vakavia vammoja.
• Alä käytä laitetta, jos ilmanottosaleikköä ei ole asennettu. Varmista aina ennen käyttoa, etta ilmanottosaleikkö on asennettu ja ehja.
  Vapauta hatatilanteessa valjaiden lantiovyo ja rintavyo ja anna laitteen pudota.
  Noudata kansallisia saadoksia ja direktiveja.
• Pidä kaikki kehonosat etällä kuumista pinnoista.
  Laite muodostaa kayton aikana sahkomagneettisen kentän. Kentta saattaa joissakin olosuheissa hairitta aktiivisten tai passiivisten laaketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkaisemiseksi kehotamme laaketieteellisia implantteja kayttävihenkilöitä neuvottelemaan laakärin ja laaketieteellisen implantin valmistajan kansa ennen laitteen kayttämista.
  Lian voimakas tärinä voi vaikuttaa Haitallisesti verenkiertoon tai hermojarjestelmään. Ota yhteys laakärin, jos sinulla on oireita, kuten tunnottomuutta, tuttoaistien heikkenemistä, kihelmöimista, pistelyä, kipua, voimien ehtymista tai ihonvarin muutoksia sormissa, käsissä tai ranteissa.
• Varo sinkoutuvia esineita. Sinkoutuvat esineet voivat aiheuttaa yakavia vammoja.
• Alä käytä laitetta epäsuotuisissa sääoloissa, kuten sumussa, sateessa, kovassa tuulessa tai lian kylmissä olosuheissa. Työskently huonossa saassä voi aiheuttaa väsymistä ja vaarallisia tilanteita.
• Varmista, etta pystyt liikkumaan vapaasti ja työskentelemään tukevassa asennossa. Tarksta työalue mahdollisten esteiden, kuten kivien, varalta. Ole varovainen, kun käytät laitetta kaltevalla tasolla.
• Ää aseta laitetta maahan moottorin käydessa.
• Älä käytä laitetta korkeilla tasoilla kuten tikkailla.
• Varmista, etta olet aina kuuloyhteyden etaisyydella sen varalta, etta tapahtuu onnettomuus.
• Varmista, etta pakokaasun poistoaukko ei ole tukossa. Pida esteet vahintaan 50 cm:n etaisyydellpaikokaasun poistoaukosta, jotta voit estaa laitteen vauroitumisen.
• Alä käynnistä laitetta sisatiloissa, lahellä herkasti sytyvää materiaalia tai tilassa, jossa ei ole riittävää ilmavirtausta. Moottorin pakokaasut sisätävät hiilimonoksidia, joka voi aiheitua hämyrktyksen. Moottorin pakokaasut ovat kuumia ja voivat sisätää kipinoitä, jotka voivat aiheittaa tulipalon.

Henkilkohtainen suojavarustus

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen
käytämista.

Käytä hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät konetta. Henkilökohtaiset suojavarusteet eivat poista tapaturmien vaaraa täysin, mutta ne voivat lieventäa vammoja. Lisätietoja saat jalleenmyyjalta.
- Käytä hyväksyttyä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheittaa pysviä kuulovammoja.
- Käytä hyväksytjä silmäsuojaimia. Visiirä käytettaessä on käytettäva myös hyväksytjä suojalaseja. Hyväksytillä suojalaseilla tarkoitetaan laseja, jotka täyttavt standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.
- Käytä suojakänineita käytön ja ylläpitöiden aikana.
- Käytä turvajalkineita, joissa on luistamaton pohja.
Käytä tukevasta kankaasta valmistetuja vaatteita, jotka peittävat kehon. Älä käytä koruja tai avokenkia. Voit vahentä loukkaantumisriskiä käytämällä vaatteita, jotka ovat vartalonmyötäisiä, mutta jotka eivat rajoita likkumista. Sido hiukset olkapäiden ylapuolle, jotta ne eivat joudu pyörivien osien valiin tai takerru oksiin.
- Käytä hengityssuojainta, jos on olemassa polyvaara.
- Pida ensiaputarvikkeet lahettyvillä.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen kayttamista.

• Alä käytä konetta, jos jokin sen turvalaitteista on rikkä.
  Tarkasta turvalaitteet saannollisesti. Katso Huolto sivulla 148.
• Jos turvalaitteissa on vikoja, ota yhteytä Husqvarna-huoltolikkeeseen.

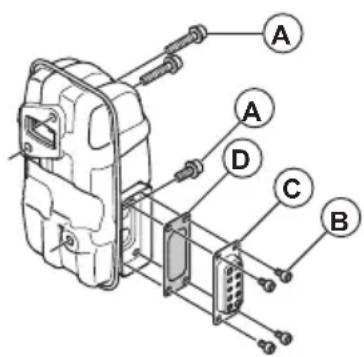

Änenvaimentimen tarkistaminen

VAROITUS: Ålä käytä laitetta, jos äenvaimennin on vialinen.

VAROITUS: Aänenvaimennin kuumentuu huomattavasti kayton aikana ja sen jälkeen, myös joutokäyntinopeudella. Käytä suojakäsiniteä palovammojen valttämiseki.

VAROITUS: Aenenvaimentimessa on kemikaaleja, jotka saattavat olla karsinogeneisia. Ala koske vauroituneeseen aenenvaimentimeen.

Tarkista äenvaimennin silmämäräisesti sānnöllisesti. Äenvaimennin pitää äanitason mahdolisimman alhaisena ja ohjaa pakokaasut käytäjästa poispän. Katso kohta Åenvaimentimen kunnossapito sivulla 149.

Tärinävaimennusjärestelmän tarkistaminen

1. Varmista, ettei tärinänvaimennuselementeissä ole halkeamia tai vaantymiä.
2. Varmista, etta tärinänvaimennuselementit on kiinnitetty oikein moottoriyksikkön ja kahvaosaan.

Katso laitteesi tärinänvaimennusjärestelmän sijainti kohdasta Tuotteen kuvaus - (360BT) sivulla 139.

Kännistys-/pysäytskitamin tarkistaminen

1. Moottori sammutetaan käynnistys-/ pysäytskytkimellä.
2. Varmista,etta moottori sammu kokonaan.

Tarkista laiteen käynnistys-/pysäytysktytkimen
paikka kohdasta Tuotteen kuvaus - (360BT) sivulla 139.

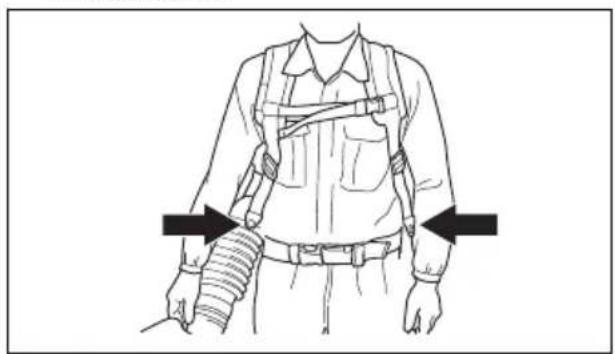

Valjaita koskevat turvallisuusohjeet

• Varmista, etta lantiovyö on kiinni ja säädetty oikein. Jos valjaissa on irrallisia osia, ne voivat osua pyöriviin osin ja vahingoittaa puhallinta. Jos puhallin vauroituu, irralliset osat voivat sinkoutua laitteesta ja aiheuttaa loukkaantumisen tai vauroita.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen kayttamista.

• Äla sekoita tai lisäa polttoainetta sisatiloissa tai lammonlähteen laheisyydessa.
• Älä käynnista laitetta,Jos oljya tai poltoainetta on laikkynyt laitteen paalle tai yllesi.
• Alä käynnistä laitetta,Jos moottorista vuotaa poltoainetta. Tarkista moottori sānnöllisesti poltoainevuotojen varalta.
  Kasitte poltoainetta aina varoen. Poltoaine on sytyvaa ja kaasut ovat rajahdysherkkia, mikao voi aiheuttaa tapaturman tai kuoleman.
• Alä hengità poltoainehöryjä, sillä ne voivat aiheuttaa vamman. Varmista, etta ilmanvirtaus on riittävä.
• Alä tupakoi poltoaineen tai moottorin lahistöllä.
• Älä sijoita laitetta tai polttoainekannua lahelle lampimiä esineita, avotulta, kipinoitä tai sytytysliekkejä.
  Käytä polttoaineen sailytyksessä ja kuljettamisessa aina hyväksyttyja polttoainesäiliöita.

Turvaohjeet houltoa varten

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen
kayttamista.

• Pysäytä moottori, irrota sytytystulppa ja anna moottorin jäahtyä ennen yllapito- ja asennustoimenpiteita.

Tukkeutunut kipinansammutusverkko saa moottorin ylikuumenemaan, mista aiheutuu moottorivaaurioita.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista.

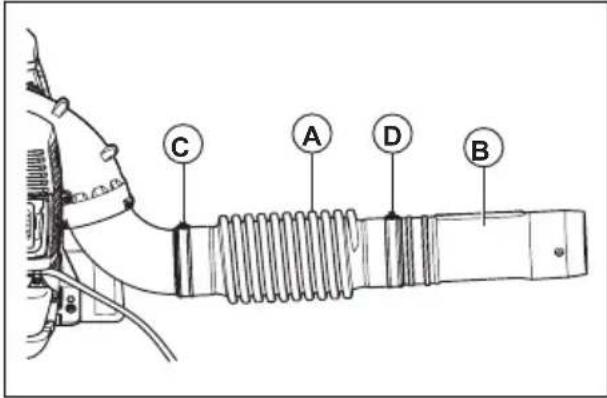

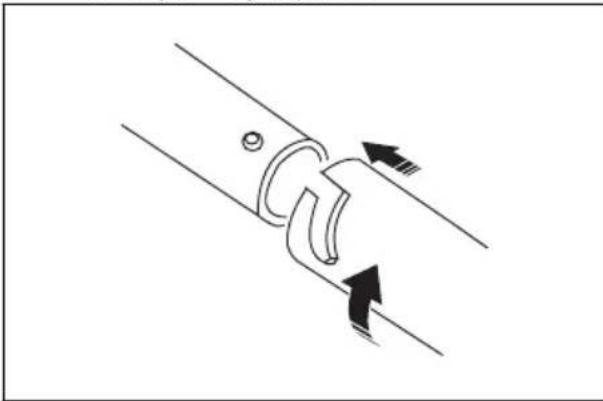

Puhaltimen putken ja säätokahvan asentaminen laitteeseen

1. Kiinnitä joustava letku (A) putken kulmaosaan ja ohjausputkeen (B) kiristimillä (C) ja (D).

Huomautus: Voitele ohjausputki ja joustava letku, jotta ne on helppompki koota.

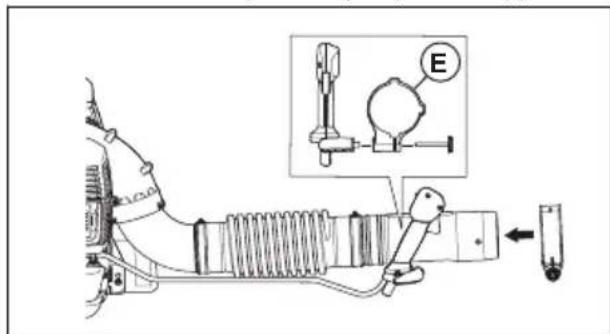

1. Kiinnitakahvan pidike (E) ohjausputkeen. Kohdista kahvan pidike ohjausputken laippaan.

1. Sääda saatokahvan asento ja kulma sopivaksi turvallista ja asianmukaista työasentoa varten. Kiristä nuppi.

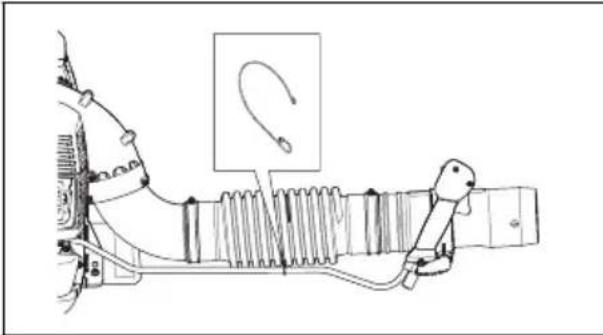

2. Kiinnita kaepeli joustavaan letkuun kaepelin kiinnittimella.

1. Kiinnitta väliputki ohjausputkeen.

Huomautus: Jos vaatmuksena on kayttäpidempää, pyorea puhaltimen putkea, saatavilla on pidennetty valiputki.

1. Kiinnitä puhaltimen suutin väliputkeen.

Huomautus: Puhaltimen suutin voidaan asentaa vain yhdysputkeen.

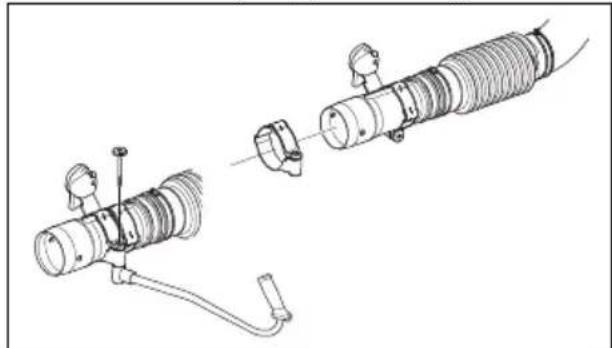

Kahvaston asentaminen (lisävaruste)

1. Irrota väliputki.

2. Irrrota pidikkeen nuppi ja työnnä pidike ohjausputkeen.

3. Asenna kahvasto ja nuppi. Kiristä nuppi.

4. Asenna vãliputki

• Irrota puhaltimen suutin väliputkesta ja asenna litteä suutin.

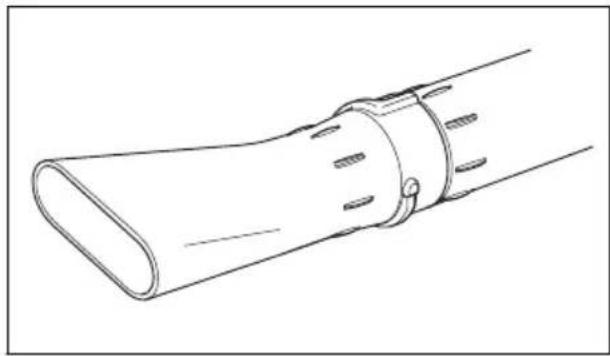

Litteän suuttimen asentaminen (lisävaruste)

Litteä suutin tuottaa korkeamman ilmannopeuden kuin puhaltimen suutin.

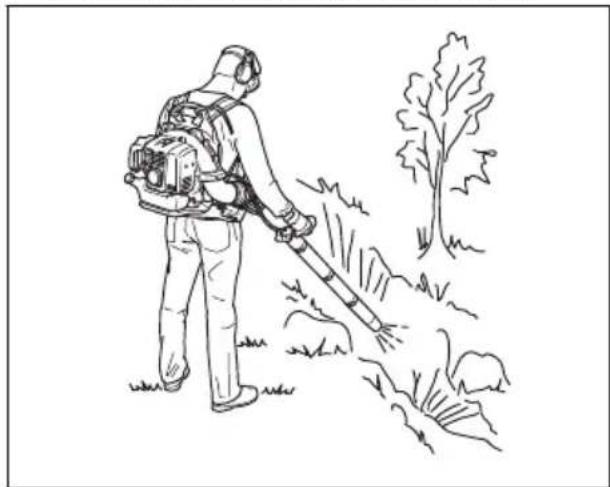

Käytto

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsitteleva luku ennen laitteen kaytöä.

Polttoaine

Tassa laitteessa on kaksitahtimoottori.

HUOMAUTUS: Väärantyyppinen
polttoaine voi vauroittaa moottoria.
Käytä bensiin ja kaksitahtiöjyn seosta.

Valmis polittoainesekoitus

Kayta valmiksi sekoitettua Husqvarna-alkylaattibensiia, sillä se takaa parhaan suorituskyvyn ja pidenta a moottorin kayttoikaa. Tallainen poltoaine sisaltaa ravallista poltoainetta vahemman Haitllisia kemikaaleja, mika vahentaa haitllisia pakokaasaju. Tallaisesta poltoaineesta jaa vahemman karstaa polton jalkeen, jolloin moottorin osat pysyvat puhtaampina.

Polttoaineen sekoittaminen

Bensiini

• Käytä korkealaatuista lyijytontä bensiinä, jossa on enintaan 10% etanolia

HUOMAUTUS: Alä kayta
bensiini, Jonka oktaaniluku on
pienempi kuin 90 RON / 87 AKI. Jos
oktaaniluku on pienempi, moottori
voi alkaa nakuttaa, mika vaurioittaa
moottoria.

Kaksitahtiöjy

Kayta Husqvarna-kaksitahtioljya, sillaa setakaara parhaat tulokset ja suorituskyvyn.
- Jos Husqvarna-kaksitahtiöjya ei ole saatavilla, voidaan käyttaa jotakin muuta ilmajähdyteisille moottoreille tarkoitettua korkealaatuista kaksitahtiöjya. Kysy huoltolikkeestä ohjeita oikean öljyn valintaan.

HUOMAUTUS: Alä
käytä vesijäahdyteisille
ulkolaitamoottoreille tarkoitettua
kaksitahtiölyä. Alä käytä
nelitahtimoottoreille tarkoitettua öljya.

Bensiin ja kaksitahtiöjyn sekoitus

Bensiini, litraa Kaksitahtiöljy,	litraa
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

HUOMAUTUS: Kun polittoainetta sekoitetaan pienia määrä, pienikin mittausvirhe voi vaikuttaa sekoitussuhteseen suuresti. Mittaa oljymäärä huolellisesti ja varmista, etta seoksen suhde on oikea.

1. Lisää puhtaaseen poltoinesäiliön puolet bensiin kokonaismärästä.
2. Lisää koko öljymäärä.
3. Ravista poltoaineseosta.
4. Lisää Ioput bensiinista säiliöän.
5. Ravista poltoaineseosta huolellisesti.

HUOMAUTUS: Sekoita
korkeintaan yhden kuukauden
poltoaineet kerrallaan.

Polttoainesaillion taytto

VAROITUS: Noudata seuraavia turvallisuustoimenpiteita.

1. Sammuta moottori ja anna sen jäahtyä.
2. Pyyhi poltoainesällön korkin ympäristo puhtaaksi.

1. Ravista kannua ja varmista, etta polittoaine on sekoittunut kokonaan.
2. Vapauta poltoainesäiliösta painetta avaamalla poltoainesäiliön korkki hitaasti.
3. Täytä polttoinesäiliö.

HUOMAUTUS: Varmista, etta polittoinesailiossa ei ole liikaa polittoainetta. Polttoaine laajenee lammetessaan.

1. Kiristä poltoainesäiliön korkki tiukasti.
2. Puhdista poltoaineroiskeet tuotteen päältä ja ympäriltä.
3. Siirra tuote vahintaan 3 metrin / 10 jalan päähan poltoainee nisäämis- ja sailytyspaikalta ennen moottorin käynnistämista.

Huomautus: Tuotteen polittoinesaillion paikka kerrotaan kohdassa Tuotteen kuvaus - (360BT) sivulla 139 ja Tuotteen kuvaus - (570BTS, 580BTS) sivulla 140.

Laitteen käynistäminen

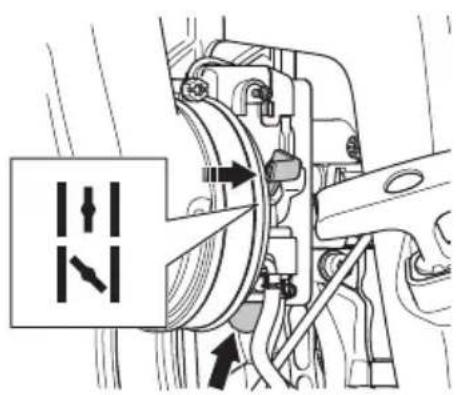

1. Malli 360BT. Jos moottori käynistetään kylmäna, siirä rikastinvipu suljettiun rikastusasentoon. Katso Tuotteen symbolit sivulla 140.

1. Mallit 570BTS ja 580BTS. Jos moottori kaynnistetaan kylmna, siirr rikastinvipu suljettuun rikastusasentoon. Katso Tuotteen symbolit sivulla 140

1. Paina poltoainee ilmauspumppua, kunnes se alkaa tayttya poltoaineella. Poltoainee ilmauspumppua ei tarvitse tayttakokonaan.
2. Siirra kaasuliipaisimella varustetu käynnistys- / pysäytyskytkin nopeusasentoon 1/3. Katso Kaasuliipaisimen/pysäytysktkimen käytto sivulla 147.

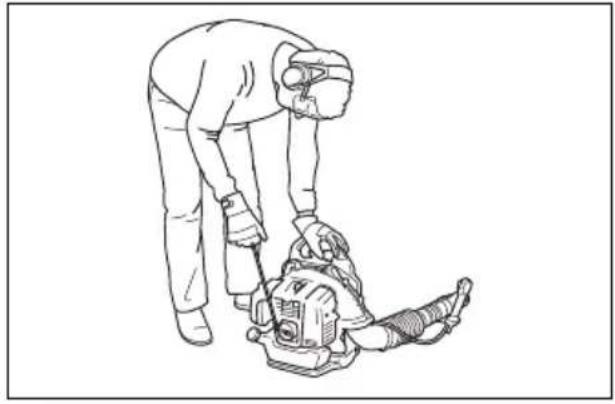

3. Aseta tuote tasaiselle alustalle maahan.

4. Pida tuotteesta kiinni vasemmalla kadella.

HUOMAUTUS: Äla käytä jalkoja tuotteen kannatteluun.

1. Veda kaynnistysnarun kahvaa hitaasti, kunnes tunnet vastuksen.
2. Vedä käynistysnarun kahvaa nopeasti oikealla kädelläsi. Vedä käynistysarua niin monta kertaa, etta moottori käynistysty.

Huomautus: Älä vedä käynnistysnarun
kahvaa loppuun asti, alakä päästä irti
käynnistysnarun kahvasta.

1. Jos moottori käynistetään kylmanä, siirr rikastinvipu avoimeen rikastusasentoon vahitellen, kunnes rikastinvipu pysahtyy.
2. Jos moottori käynnistetään kylmänä, anna sen käydä 2-3 minuuttia, jotta se lampenee ennen käyttoä.

VAROITUS: Tuote alkaa
päästää ilmaa, kun moottori
käynistetään ja tuote on asetettu
joutokäytinopeudelle. Älä päästa
sivullisia laitteen puhallusputken
lähelle.

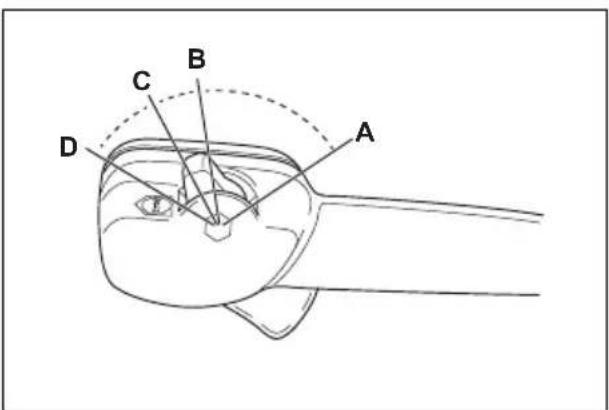

Kaasuliipaisimen/pysäytyskytkimen käytto

Käytä täytta kaasua (A).
Käytä nopeutta 1/3 (B)
- Käytä joutokäyninopeutta (C).

• Sammuta laite (D).

Laitteen käytto

Täm puhallusputki on selässa kannettavaa mallia ja sitä kannetaan kayton aikana olkahihnan turvin. Sitä kaytetäan ja hallitaan oikealla kadellä putkessa olevalla kahvalla.

• Käytä laitetta tavallisten työtuntien puiteissa. Noudata paikallisia saadöksiä.
  Vahennä laitteen osien märää ja valitse työtehtävään sopiva nopeus. Käytä kaasua alimmassa mahdollissessa asennossa, jotta voit estaa tarpeettoman melun ja polyn muodostumisen.
• Pidä puhaltimen suutin lahellä maata.

Huomautus: Husqvarna suosittelee kayttamän puhaltimen suuttimen jatketta pisimmillaan.

Huomioi tuulen suunta ja kayta laitetta tuulen suuntaan.
- Poista ylimaaarainen materiaali maasta sopivilla puutarhatyokaluilla.
- Jos alue on polyinen, kastele se suihkuttamalla.
Nain työaika lyhenee.
- Aseta laite kayton jalkeen sailytykseen pystyasentoon.

Laitteen pysayttäminen

HUOMAUTUS: Älä pysäytä laitetta, kun se käy tändellä käyntinopeudella.

1. Siirra kaasuliipaisimella varustettu käynnistys-/ pysäytskytkin pysäytysasentoon. Katso kohta Kaasuliipaisimen/pysäytskytkimen käytto sivulla 147.

Valjaiden saataminen

Käytö on helppompaa, kun valjaat ja tuote on saädetty oikein.

1. Pue tuotteen valjaat.

2. Kirista sivuhinnoja niin, etta tuote on tiiviistkehoasi vasten.

Laite 570BTS, 580BTS:

1. Kiinnitä lantiovyö vyötärölle.
2. Kiristä lantiovyön hihna. Varmista, että puhaltimen paino pysyy lantiolla.
3. Kiinnitä rintahihna kiinnikkeeseen.
4. Kiristä hihna.

Huolto

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista.

Huoltokaavio

Huolto Päivit-	tätn	Vikoit-tain	Kuukau-sittain
Puhdista ulkopinnat. X
Varmista, että säätokahva toimii oikein. X
Varmista, että käynnistys-/pysäytyskytkin toimii oikein. Katso Käynnis-tys-/pysäytyskytkimen tarkistaminen sivulla 143.	X
Tarkista moottori, poltoainesäillö ja poltoaineletkut vuotojen varalta. Tar-kista poltoaineensuodatin likaantumisen varalta. Vaihda poltoaineensuo-datin tarvittaessa.	X
Puhdista ilmansuodatin. Vaihda ilmansuodatin tarvittaessa. X
Kiristä mutterit ja ruuvit. X
Tarkista ilmanottoaukko ja varmista, että se ei ole tukossa. X
Tarkista käynnistin ja käynnistysnaru vaurioiden varalta. X
Tarkista tärinävaimennuselementit vaurioiden, halkeamien ja vääntymien varalta. Tarkista, että tärinävaimennuselementit on asennettu oikein.		X
Tarkista sytytystulppa. Katso Sytytystulpan tarkistus sivulla 149.		X
Puhdista jähdytsjärestelmä. X
Puhdista kaasuttimen ulkopinta ja sen ympäristö. X
Puhdista poltoainesäiliö. X
Tarkista kaikki kaapelit ja liitännät. X
Tarkista ja puhdista äenvaimentimen kipinänsammutusverkko (laitteet, joissa ei ole katalysaattoria).		X
Tarkista ja puhdista äenvaimentimen kipinänsammutusverkko (laitteet, joissa on katalysaattori).			X
Huolto Päivit-	täin	Viikoit- tain	Kuukau- sittain
Tarkista sytytystulppa. Vaihda tarvittaessa. X

Joutokayntinopeuden saatö

1. Varmista, etta ilmansuodatin on puhdas ja ilmansuodattimen kansi on paikallaan.
2. Säädä joutokäyntinopeus joutokäynnin saatöruuvilla. Tarkista laiteen joutokäynnin saatöruvin paikka kohdasta Tuotteen kuvaus - (360BT) sivulla 139.

HUOMAUTUS: Käytä suositeltua

sytytystulppaa. Katso Tekniset tiedot sivulla 153. Väärä sytytystulppa voi aiheuttaa laitevaurion.

1. Sammuta moottori ja anna laitteen jäahtyä.
2. Puhdista sytytystulppa, jos se on likainen.
3. Tarkista, etta kärkiväli on oikea. Katso kohta Tekniset tiedot sivulla 153

1. Vaihda sytytystulppa kuukausittain tai tarpeen mukaan useammin.

Äenvaimentimen kunnossapito

1. Sammuta moottori ja anna äenvaimentimen jäahtyä. Käytä aina suojakäineita.
2. Irrota ruuvit (A), ruuvit (B) ja pakokitki (C).

1. Irrota kipinänsammutusverkko (D) ja puhdista se terasharjalla. Vaihda kipinänsammutusverkko, jos se on vaurioitunut.

2. Poista lika äenvaimentimesta ja sylinterin pakoaukosta terasharjalla.

3. Kiinnitä kipinänsammutusverkko (D) ja pakokitki (C) ruuveilla (B). Kiristä ruuvit tiukkuuteen 2-3 Nm.

4. Kirista ruuvit (A) tiukkuuteen 8-12 Nm. Varmista, etta aenenvaimennin on kiinnitety oikein laitteseen.

Jäähdytysjärkestelmän tarkistus ja puhdistus

Jäahdytysjärestelmän kuuluvat sylinterin
jäahdytysrivat ja ilmanottosäleikkö.

1. Pysayta moottori.
2. Varmista, ettei jäähdytysjärestelmä ole likainen tai sukossa. Puhdista ilmanottosaleikkö ja jäähdytysrivat tarvittaessa.

HUOMAUTUS: Likainen tai tukkeutunut jaahdytysjarjestelmä voi nostaa moottorin lampötilaa, mikä voi vaurioittaa laitetta. Tukkeutunut ilmanottosaleikkö piententa puhallustehoa.

1. Tarkista jäähdytysjärestelmä vauroiiden varalta. Varmista, etc osat on kiinnitety kunnolla laitteeseen.

Ilmansuodatin

HUOMAUTUS: Alä kaytä konetta ilman ilmansuodatinta tai jos ilmansuodatin on vauroitunut. Ilmassa leijuva poly voi vauroittaa moottoria.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi enää puhdistaa tāysin puhtaaksi. Vaihda ilmansuodatin sānnöllisin valiajoin, ja vaihda viallinen ilmansuodatin aina uuteen.

Huomautus: Puhdista ilmansuodatin

sännöllisesti liasta ja polystä. Tämä ehkäisee kaasuttimen toimintahäiriöitä, käynnistysongelmia, moottorin tehon menetystä, moottorin osien kolumista ja poltoaeneenkulutuksen kasvua. Puhdista ilmansuodatin normalaikäytössä 40 käytötunnin valein ja vaativissa käytölosuhteissa useammin.

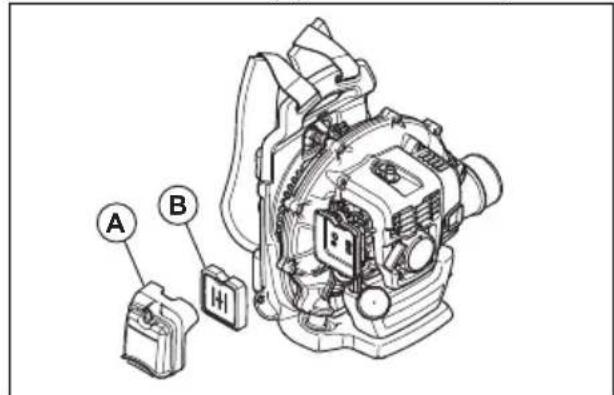

Ilmansuodattimen puhdistaminen - (360BT)

1. Siirä rikastinvipu kiinni-asentoon.

2. Irrota ilmansuodattimen kansi (A).

3. Irrota ilmansuodatin (B) suodattimen kehyksesta.

1. Pese ilmansuodatin lampimalla saippuavedella.
2. Puhdista ilmansuodattimen kannen (A) sisapinta harjalla.
3. Levita ilmansuodattimeen öljya. Katso Öljyn levitys vaahtomuovisuodattimeen (360BT) sivulla 150.
4. Asenna ilmansuodatin suodattimen kehykseen.
5. Kiinnītā ilmansuodattimen kansi tuotteseen.

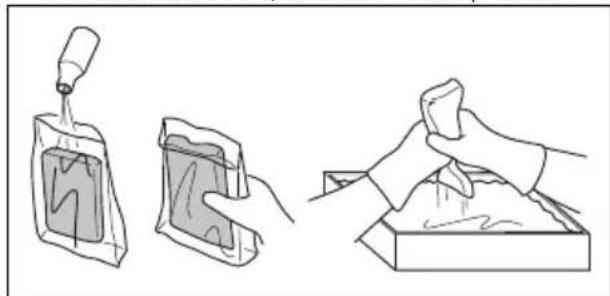

Oljyn levitys vaahtomuovisuodattimeen (360BT)

HUOMAUTUS: Käytä aina Husqvarna-tuotteisiin tarkoitettua ilmansuodatinöljä. Alä käytä muunlaista oljä.

VAROITUS: Käytä suojakäsineita.
Ilmansuodatinoljy saattaa aiheuttaa
ihoärsytstä.

1. Siirra vaahtomuovi-ilmansuodatin muovipussin.
2. Kaada oljy muovipussin.
3. Hiero muovipussia, jotta oljy levittyy tasaisesti koko vaahtomuovi-ilmansuodattimeen.
4. Purista ylimaarainen oljy pois vaahtomuovilmansuodattimesta, kun se on muovipussissa.

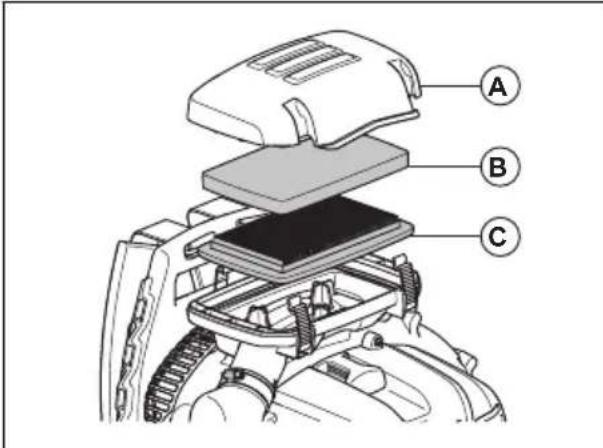

IImansuodattimen puhdistaminen - (570BTS, 580BTS)

HUOMAUTUS: Alpaastoljya mallien 570BTS ja 580BTSilmansuodattimen vahtomuviseenelementtiin.

1. Avaa salvat, jotka pitavat ilmansuodattimen kannen paikallaan.

1. Irrota ilmansuodattinen kansi (A).

1. Irrota vaahtomuovisuodatin (B) ja paperisuodatin (C) suodattimen kehyksesta.
2. Vaihda paperisuodatin (C).
3. Pese vaahtomuovisuodatin (B) lampimalla saippuavedellä.
4. Varmista, etta vaahtomuovisuodatin (B) on kuiva.
5. Puhdista ilmansuodattimen kannen (A) sisapinta harjalla.

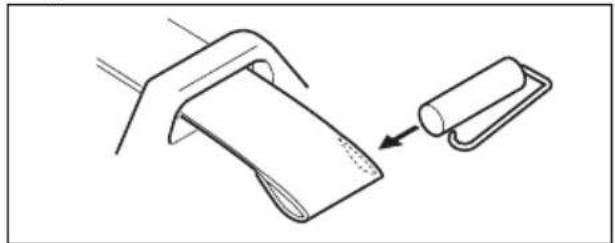

Valjaiden vaihto

VAROITUS: Jos valjaat ovat vaurioituneet, laite voi pudota ja aiheuttaa loukkaantumisen. Varmista, etta purstin on asennetu oikein.

1. Pysayta moottori.
2. Irrota puristin hihnasta.
3. Pujota hihnan pää silmukan läpi.

4. Vedä uusi hihna silmukan lápi.

5. Aseta tappi hihnaan, jotta saat kiinnitetyä puristimen uuteen hihnaan.

Vianmärits

Moottori ei käynnisty
Tarkistus Mahdøllinen syy	Ratkaisu
Stop-painike. Pysäytysasento	Aseta pysäytin käynnistysasentoon.
Käynnistimen kynnet.	Tukkeutuneet tai kuluneet käynnistimen kynnet.	Sääddä tai vaihda käynnistimen kynnet.
		Puhdista käynnistimen kynsien ympärillä oleva alue.
		Ota yhteyttä valtuutettuun huoltolikkeeseen.
Poltoainesäliö	Väärä poltoai-netyyppi.	Tyhjennä poltoainenäliö ja täytä oikealla poltoaineella.
Kaasutin. Joutokäynnin säätö.	Sääddä joutokäntyjoutokäynnin säätöruuvilla.
Sytytys (ei ki-pinä).	Sytytystulppa likainen tai märkä.	Varmista, että sytytystulppa on kuiva ja puhdas.
	Sytytystulpan kärkiväli on väärä.	Puhdista sytytystulppa. Tarkista, että kärkiväli on oikea. Varmista, että syty-tstulppa on varustettu Häiriösudattimella.
		Tarkasta oikea kärkiväli teknisistä tiedoista.
Sytytystulppa	Sytytystulppa on lõysä.	Kiristä sytytystulppa.
	Sytytystulp-pien kärjissä on ylimääräis-tä materiaialia.	Varmista, että poltoainenes on oikea.
		Varmista, että ilmansuodatin on puhdas.

Moottorin käynnistyy mutta sammuu uudelleen
Tarkistus Mahdollinensyy	Ratkaisu
Polttoinesäliö	Väärä polttoa-netyyppi.	Tyhjennä se ja käytä oikeanlaista polttoainetta.
Kaasutin. Moottori ei toi-mi oikein jou-tokäyntinopeu-della.	Ota yhteyttä huoltolikkeeseen.
Ilmansuodatin ilmansuodatin tukossa.	Puhdista ilmansuodatin.

Kuljetus ja sailytys

Kuljetus ja sailytys

VAROITUS: Välta tulipalon vaara varmistamalla, etta laitteen kuljetuksen tai varastoinnin aikana ei ilmene vuotoja tai hóryjä. Varmista, etta kipinointivaaraa tai tulipalon vaaraa ei ole.

• Tyhjennä poltoainesäiö ennen kuljetusta tai pitkaaikaisa säilytystä. Varmista, etta poltoaine on poistunut kokonaan laitteesta, painamalla poltoaineen ilmauspumppuia. Hävita poltoaine viemäla se asianmukaiseen keräyspisteeseen.
• Varmista, etta laite on puhdistetu ja huollettu täysin ennen pitkäikaista sailytysta.
• Irrota sytytystulppa ja kaada noin 15 ml kaksitahtioljya sylinterin. Kaannä laitetta 3 kertaaj ja asenna sytytystulppa uudelleen.
• Kiinnitä laite tukevasti ajoneuvoon kuljetuksen ajaksi.
  Säilytä laitetta kuivassa, villeässä ja siistissä paikassa, jossa on hyvä ilmavirtaus. Pidä kone poissa lasten ulottuvila.

Tekniset tiedot

Tekniset tiedot

	360BT 570BTS	580BTS
Moottori
Sylinteritilavuus, cm3	65,6 65,6 75.6
Joutokäntinopeus, r/min 2 000 2 000 2 000
Katalysaattori Ei Ei Ei
Sytytysjärestelmä
Sytytystulppa NGK CMR7H NGK CMR7H NGK CMR7H
Kärkiväli, mm 0,6-0,7 0,6-0,7 0,6-0,7
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, l / cm3	2,2 / 2 200 2,2 /	2 200 2,6 / 2 600
Paino
Paino ilman poltoainetta, kg 10,5 11,2 11,8
Melupäätöt 25
Äänentehotos, mitatu dB(A) 110 110 111
Äänentehotos, taattu LWA dB(A) 111 110	12
Äänitasot 26
Vastaava äänenpainetaso käytäjän korvan tasalla mitattuna standardin EN15503 mukaan, dB(A):
Varustetu puhaltimen suuttimella (alkuperäinen)	104 103 100
Tärinätasot 27
Kahvjoen vastaavat tärinätasot (ahv,eq) mi-tattuna standardin EN 15503 mukaan, m/s2	2,5 1,8 1,6
Puhallusteho
Ilman suurin nopeus, puhaltimen suutin, m/s:	104 106 92
Ilmavirtaus, puhaltimen suutin, m3/min	18	22	26

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Husqvarna, Ruotsi, puh.

[phone], vakuuttaa taten, etta tuote:

Kuvaus Reppupuhallin

Tuotemerkki Husqvarna

Tyyppi/malli 360BT, $70BTS, 580BTS

Tunniste Sarjanumerot vuodesta 2022 (360BT), 2023 (570BTS, 580BTS) alkaen

vastaavat taysin seuraavien EU:n direktivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC Konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupästödirektiivi
2011/65/EU Direktiivi	tiettyjen Vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektronikka-laitteissa

ja etta asiassa sovelletaan seuraavia standardeja
ja/tai teknisii tetoja: EN ISO 12100:2010,
CISPR 12:2009, EN 15503:2009+A2:2015, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi on suorittanut Husqvarna AB:le vapaaehtoisen typpitarkastuksen.

Sertifikaatin numero: SEC/22/2566 - 360BT, SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi on myos vahvistanut, etta laite on neuvoston direktiivin 2000/14/EY liitteen V mukainen.

Katso lisatietoja melupäästöistä osiosta Tekniset tiedot sivulla 153.

Huskvarna, 2023-01-01

Stefan Holmberg, Tuotekehityspaällikkö, Technology Management, Husqvarna AB

Teknisestä Dokumentaatiosta vastaava edustaja

Sommaire

Introduction 155

Dépannage 168

Sécurité 158
