ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 360BT HUSQVARNA

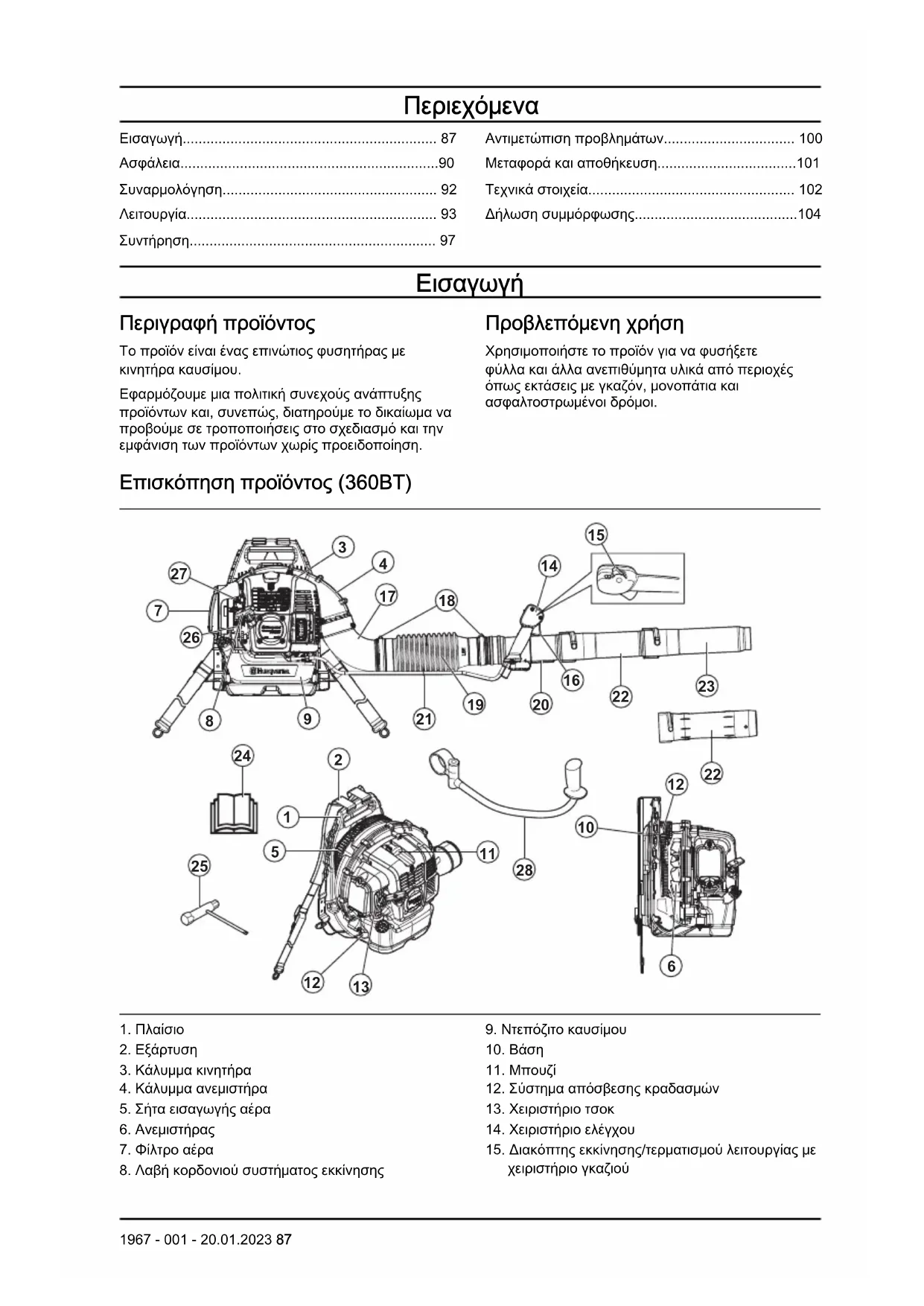

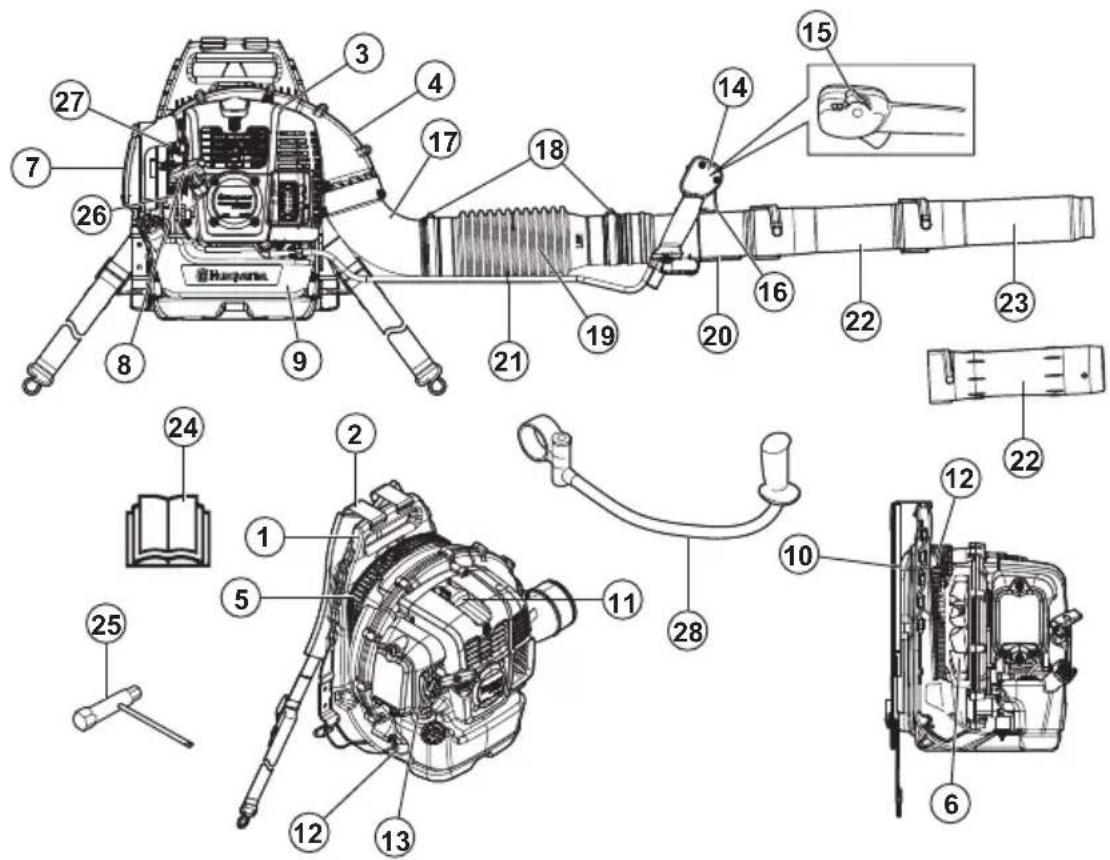

Περιγραφή προϊόντος Το προϊόν είναι ένας επινώτιος φυσητήρας με κινητήρα καυσίμου. Εφαρμόζουμε μια πολιτική συνεχούς ανάπτυξης προϊόντων και, συνεπώς, διατηρούμε το δικαίωμα να προβούμε σε τροποποιήσεις στο σχεδιασμό και την εμφάνιση των προϊόντων χωρίς προειδοποίηση. Προβλεπόμενη χρήση Χρησιμοποιήστε το προϊόν για να φυσήξετε φύλλα και άλλα ανεπιθύμητα υλικά από περιοχές όπως εκτάσεις με γκαζόν, μονοπάτια και ασφαλτοστρωμένοι δρόμοι. Επισκόπηση προϊόντος (360BT)

4. Κάλυμμα ανεμιστήρα

5. Σήτα εισαγωγής αέρα

8. Λαβή κορδονιού συστήματος εκκίνησης

9. Ντεπόζιτο καυσίμου

12. Σύστημα απόσβεσης κραδασμών

13. Χειριστήριο τσοκ

14. Χειριστήριο ελέγχου

15. Διακόπτης εκκίνησης/τερματισμού λειτουργίας με

χειριστήριο γκαζιού 1967 - 001 - 20.01.2023 8716. Σκανδάλη γκαζιού

19. Εύκαμπτος σωλήνας

21. Σφιγκτήρας καλωδίου

22. Ενδιάμεσος σωλήνας

23. Aκροφύσιο φυσητήρα

24. Εγχειρίδιο χρήσης

25. Γερμανοπολύγωνο κλειδί

26. Φούσκα πλήρωσης χειροκίνητης αντλίας

27. Βίδα στροφών ανά λεπτό ρελαντί

28. Χειρολαβή (αξεσουάρ)

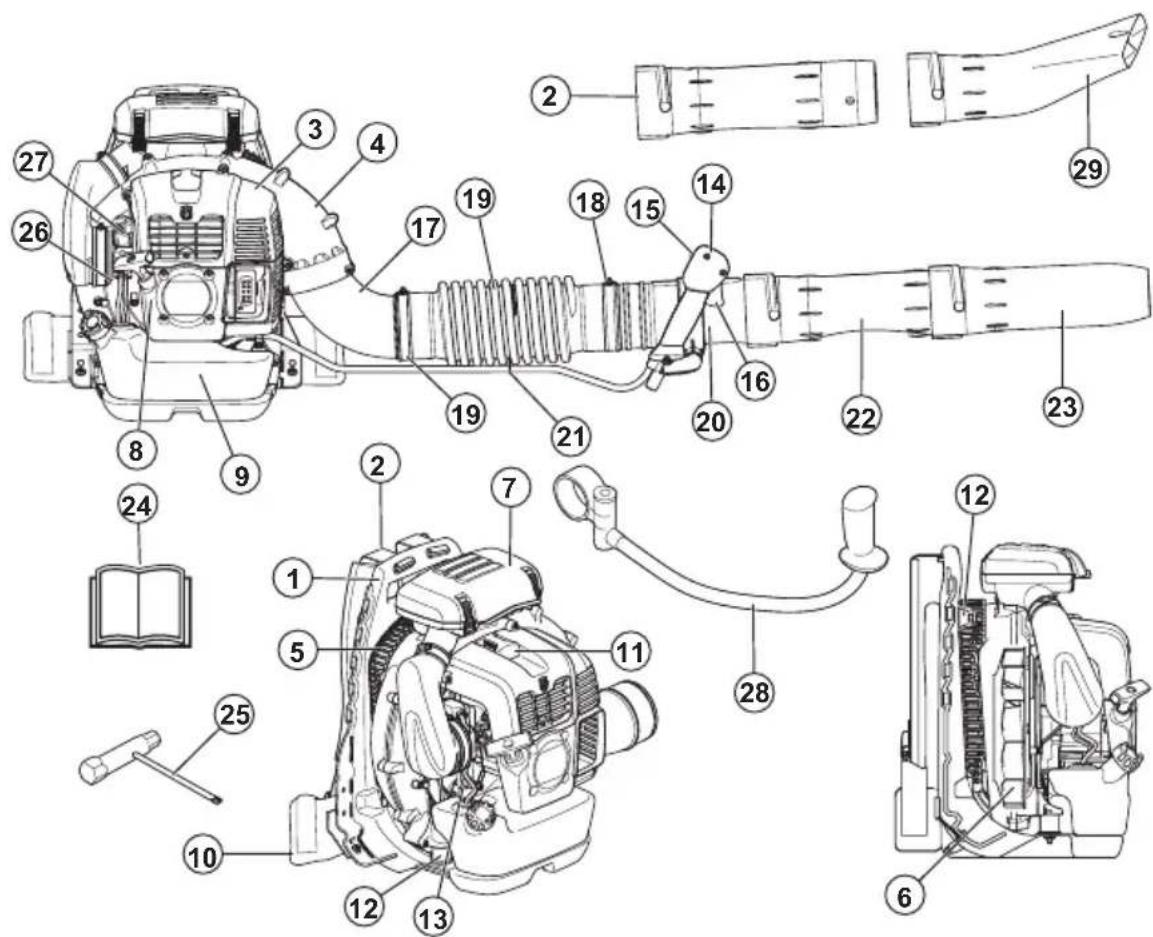

Επισκόπηση προϊόντος (570BTS, 580BTS)

4. Κάλυμμα ανεμιστήρα

5. Σήτα εισαγωγής αέρα

8. Λαβή κορδονιού συστήματος εκκίνησης

9. Ντεπόζιτο καυσίμου

10. Επένδυση στους γοφούς

12. Σύστημα απόσβεσης κραδασμών

13. Χειριστήριο τσοκ

14. Χειριστήριο ελέγχου

15. Διακόπτης τερματισμού λειτουργίας με

16. Σκανδάλη γκαζιού

19. Εύκαμπτος σωλήνας

21. Σφιγκτήρας καλωδίου

22. Ενδιάμεσος σωλήνας

23. Aκροφύσιο φυσητήρα

24. Εγχειρίδιο χρήσης

25. Γερμανοπολύγωνο κλειδί

26. Φούσκα πλήρωσης χειροκίνητης αντλίας

27. Βίδα στροφών ανά λεπτό ρελαντί

28. Χειρολαβή (αξεσουάρ)

29. Πλακέ ακροφύσιο (αξεσουάρ)

88 1967 - 001 - 20.01.2023Σύμβολα στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το προϊόν μπορεί να είναι επικίνδυνο και να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. Προτού χρησιμοποιήσετε το προϊόν, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες. Πρέπει να χρησιμοποιείτε προστατευτικά ακοής και εγκεκριμένα μέσα προστασίας των ματιών. Εάν το περιβάλλον περιέχει σκόνη, χρησιμοποιήστε μάσκα αναπνοής. Χρησιμοποιείτε εγκεκριμένα προστατευτικά γάντια. Μείγμα βενζίνης και λαδιού για δίχρονους κινητήρες. Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου (πουάρ). Μην πλησιάζετε τα μέλη του σώματός σας σε καυτές επιφάνειες. Τσοκ, ανοιχτή θέση. Τσοκ, κλειστή θέση. Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες του Η.Β. Ετικέτα εκπομπών θορύβου στο περιβάλλον σύμφωνα με οδηγίες και κανονισμούς της ΕΕ και του Η.Β. και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Η εγγυημένη στάθμη θορύβου του προϊόντος καθορίζεται στην ενότητα

στοιχεία στη σελίδα 102

Προσέχετε τυχόν αντικείμενα που εκτοξεύονται. Τα αντικεί- μενα που εκτοξεύονται μπο- ρούν να προκαλέσουν σο- βαρό τραυματισμό. Πρέπει να χρησιμοποιείτε προσωπι- κό εξοπλισμό προστασίας. Διατηρείτε απόσταση ασφα- λείας τουλάχιστον 15 μέτρων από ανθρώπους ή ζώα. yyyywwxxxxx Η πινακίδα ονομαστικών τι- μών δείχνει τον αριθμό σει- ράς. Το yyyy είναι το έτος πα- ραγωγής και το ww είναι η εβδομάδα παραγωγής. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. Εκπομπές Euro V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του προϊόντος. Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή. 1967 - 001 - 20.01.2023 89Ασφάλεια Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων. ΠΡΟΣΟΧΗ: Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην πραγματοποιείτε αλλαγές στο προϊόν χωρίς την έγκριση του κατασκευαστή και χρησιμοποιείτε πάντα γνήσια αξεσουάρ. Οι τροποποιήσεις ή/και τα μη εγκεκριμένα αξεσουάρ μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων.

• Δεν πρέπει να χρησιμοποιείτε το προϊόν αν έχει υποστεί ζημιά. Πραγματοποιείτε όλους τους ελέγχους ασφαλείας και τις εργασίες συντήρησης που αναφέρονται στο παρόν εγχειρίδιο χρήσης. Όλες οι άλλες εργασίες συντήρησης πρέπει να εκτελούνται από εγκεκριμένο προσωπικό σέρβις.

• Όλες οι εργασίες σέρβις και επισκευής πρέπει να γίνονται από εγκεκριμένο προσωπικό σέρβις. Εάν κάποιο εξάρτημα του προϊόντος είναι ελαττωματικό, απευθυνθείτε στον τοπικό αντιπρόσωπο σέρβις. Οδηγίες ασφαλείας για τη λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν μπορεί να είναι επικίνδυνο και να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά.

• Επιθεωρήστε το προϊόν προτού το χρησιμοποιήσετε. Ανατρέξτε στην ενότητα Συντήρηση στη σελίδα 97

• Να μην χρησιμοποιείτε ποτέ το προϊόν εάν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ ή άλλων φαρμάκων που μπορεί να μειώσουν την όραση, την κρίση ή το συντονισμό

• Τοποθετήστε όλα τα καλύμματα και τα προστατευτικά πριν από τη χρήση. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, βεβαιωθείτε ότι το καπάκι του μπουζί και το καλώδιο ανάφλεξης ηλεκτρονικής δεν έχουν υποστεί ζημιά.

• Μην αγγίζετε το μπουζί ή το καλώδιο ανάφλεξης ηλεκτρονικής, όταν ο κινητήρας είναι σε λειτουργία.

• Διατηρείτε απόσταση ασφαλείας τουλάχιστον 15 μέτρων από ανθρώπους ή ζώα. Εάν άνθρωποι, παιδιά ή ζώα πλησιάσουν σε απόσταση μικρότερη από 15 μέτρα, σταματήστε το προϊόν. Στρέψτε το προϊόν μακριά από ανθρώπους, ζώα, ανοιχτά παράθυρα και άλλα αντικείμενα.

• Μην επιτρέπετε σε παιδιά να χρησιμοποιούν το προϊόν. Βεβαιωθείτε ότι όλοι οι χειριστές έχουν διαβάσει και κατανοήσει τα περιεχόμενα του παρόντος εγχειριδίου χρήσης.

• Κρατήστε τα χέρια σας ή άλλα αντικείμενα μακριά από το περίβλημα του φυσητήρα στη διάρκεια της λειτουργίας. Τα κινούμενα μέρη μπορούν να προκαλέσουν σοβαρό τραυματισμό.

• Μην χρησιμοποιείτε το προϊόν εάν δεν έχει τοποθετηθεί η σίτα εισαγωγής αέρα. Να βεβαιώνεστε πάντα ότι η σίτα εισαγωγής αέρα έχει τοποθετηθεί και δεν έχει υποστεί ζημιά πριν από τη χρήση.

• Σε περίπτωση έκτακτης ανάγκης, απασφαλίστε τη ζώνη μέσης και τη ζώνη θώρακα της εξάρτυσης και αφήστε το προϊόν να πέσει.

• Τηρείτε τους εθνικούς κανονισμούς και τις

• Μην πλησιάζετε τα μέλη του σώματός σας σε καυτές επιφάνειες.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε λειτουργία.

• Η υπερβολική δόνηση μπορεί να προκαλέσει βλάβη στην κυκλοφορία ή στο νευρικό σύστημα. Μιλήστε στο γιατρό σας αν έχετε συμπτώματα, όπως μούδιασμα, απώλεια αίσθησης, τσιμπήματα, σουβλιές, πόνο, απώλεια δύναμης ή αλλαγές στο χρώμα του δέρματος στα δάκτυλα, τα χέρια ή τους καρπούς σας.

• Προσέχετε τυχόν αντικείμενα που εκτοξεύονται. Τα αντικείμενα που εκτοξεύονται μπορούν να προκαλέσουν σοβαρό τραυματισμό.

1967 - 001 - 20.01.2023• Μην χρησιμοποιείτε το προϊόν όταν επικρατούν άσχημες καιρικές συνθήκες, όπως, για παράδειγμα, ομίχλη, βροχή, ισχυροί άνεμοι και πολύ ψυχρό περιβάλλον. Η εκτέλεση εργασιών σε κακές καιρικές συνθήκες μπορεί να προκαλέσει κούραση και επικίνδυνες συνθήκες.

• Βεβαιωθείτε ότι μπορείτε να μετακινηθείτε και να διατηρήσετε σταθερή θέση. Ελέγξτε την περιοχή εργασίας για πιθανά εμπόδια, για παράδειγμα, πέτρες. Να είστε προσεκτικοί όταν χειρίζεστε το προϊόν σε πρανές.

• Μην τοποθετείτε το προϊόν στο έδαφος ενώ ο κινητήρας είναι σε λειτουργία.

• Μην χρησιμοποιείτε το προϊόν από υψηλές θέσεις, για παράδειγμα, πάνω σε σκάλα.

• Βεβαιωθείτε ότι μπορείτε πάντα να ακουστείτε σε περίπτωση ατυχήματος.

• Βεβαιωθείτε ότι η έξοδος των αναθυμιάσεων της εξάτμισης δεν είναι φραγμένη. Για να αποτρέψετε την πρόκληση ζημιάς στο προϊόν, διατηρείτε τα εμπόδια σε απόσταση τουλάχιστον 50 cm από την έξοδο των αναθυμιάσεων της εξάτμισης.

• Μην θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο, σε χώρο με ανεπαρκή αερισμό ή κοντά σε εύφλεκτα υλικά. Οι αναθυμιάσεις από την εξάτμιση του κινητήρα περιέχουν μονοξείδιο του άνθρακα, το οποίο μπορεί να προκαλέσει δηλητηρίαση. Οι αναθυμιάσεις από την εξάτμιση του κινητήρα είναι καυτές και μπορεί να περιέχουν σπινθήρες που μπορούν να προκαλέσουν πυρκαγιά. Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Όταν χρησιμοποιείτε το προϊόν, πρέπει να φοράτε εγκεκριμένο προσωπικό εξοπλισμό προστασίας. Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει πλήρως τον κίνδυνο τραυματισμών, ωστόσο μπορεί να μειώσει τη σοβαρότητά τους. Απευθυνθείτε στον αντιπρόσωπο για περισσότερες πληροφορίες.

• Χρησιμοποιείτε εγκεκριμένα προστατευτικά ακοής. Η μακροχρόνια έκθεση στο θόρυβο μπορεί να προκαλέσει μόνιμη βλάβη στην ακοή.

• Χρησιμοποιείτε εγκεκριμένη προστασία των ματιών. Εάν χρησιμοποιείτε προστατευτικό γείσο, πρέπει επίσης να χρησιμοποιείτε πάντα εγκεκριμένα προστατευτικά γυαλιά. Τα εγκεκριμένα προστατευτικά γυαλιά πρέπει να συμμορφώνονται με το πρότυπο ANSI Z87.1 στις Η.Π.Α. ή το πρότυπο EN 166 στις χώρες της Ε.Ε.

• Χρησιμοποιείτε προστατευτικά γάντια κατά τη λειτουργία και τη συντήρηση.

• Χρησιμοποιείτε μπότες προστασίας ή παπούτσια με αντιολισθητικές σόλες.

• Χρησιμοποιείτε ρούχα από ανθεκτικό ύφασμα που καλύπτουν όλο το σώμα. Μην χρησιμοποιείτε κοσμήματα ή ανοιχτά παπούτσια. Για να μειώσετε τον κίνδυνο τραυματισμού, τα ρούχα σας πρέπει να είναι εφαρμοστά, αλλά όχι να περιορίζουν τις κινήσεις σας. Τοποθετήστε τα μαλλιά σας πάνω από τους ώμους για να μην εισχωρήσουν σε κινούμενα μέρη ή πιαστούν σε

• Χρησιμοποιείτε μέσα προστασίας αναπνοής όταν υπάρχει κίνδυνος σκόνης.

• Διατηρήστε κοντά τον εξοπλισμό πρώτων

Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Ανατρέξτε στην ενότητα

• Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Για τον έλεγχο της εξάτμισης (σιγαστήρα) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να μην χρησιμοποιείτε προϊόντα με ελαττωματική εξάτμιση (σιγαστήρα). ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εξάτμιση (σιγαστήρας) θερμαίνεται πολύ κατά τη διάρκεια και μετά τη λειτουργία, αλλά και κατά τη λειτουργία στο ρελαντί. Χρησιμοποιείτε προστατευτικά γάντια για να αποφύγετε τυχόν εγκαύματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εσωτερική πλευρά της εξάτμισης (σιγαστήρας) περιέχει χημικά που μπορεί να είναι καρκινογόνα. Μην αγγίζετε την εξάτμιση (σιγαστήρας), εάν έχει υποστεί

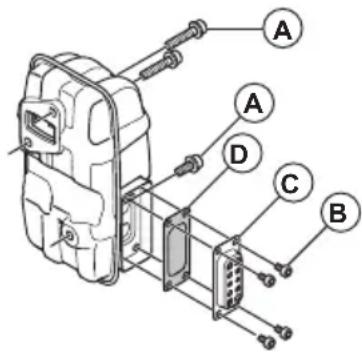

• Κάνετε τακτικά οπτικό έλεγχο της εξάτμισης (σιγαστήρας) Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου στο ελάχιστο και κατευθύνει τις αναθυμιάσεις μακριά από τον χειριστή. Ανατρέξτε στην ενότητα Συντήρηση της εξάτμισης (σιγαστήρας) στη σελίδα 98

Για τον έλεγχο του συστήματος απόσβεσης

1. Βεβαιωθείτε ότι δεν υπάρχουν ρωγμές ή

παραμορφώσεις στις μονάδες απόσβεσης

912. Βεβαιωθείτε ότι οι μονάδες απόσβεσης

κραδασμών είναι σωστά στερεωμένες στη μονάδα του κινητήρα και στη μονάδα των λαβών. Για πληροφορίες σχετικά με το σημείο στο οποίο βρίσκεται το σύστημα απόσβεσης κραδασμών στο δικό σας προϊόν, ανατρέξτε στην ενότητα Επισκόπηση προϊόντος (360BT) στη σελίδα 87

Έλεγχος του διακόπτη εκκίνησης/τερματισμού λειτουργίας

1. Χρησιμοποιήστε το διακόπτη εκκίνησης/

τερματισμού λειτουργίας για να σβήσετε τον

2. Βεβαιωθείτε ότι ο κινητήρας έχει σταματήσει

Για να δείτε πού βρίσκεται ο διακόπτης εκκίνησης/ τερματισμού λειτουργίας στο προϊόν σας, ανατρέξτε στην ενότητα Επισκόπηση προϊόντος (360BT) στη σελίδα 87

• Βεβαιωθείτε ότι η ζώνη μέσης είναι τοποθετημένη και σωστά ρυθμισμένη. Τα χαλαρά άκρα της εξάρτυσης μπορούν να εισέλθουν στα κινούμενα μέρη και να προκαλέσουν ζημιά στον ανεμιστήρα. Εάν ο ανεμιστήρας υποστεί ζημιά, τα χαλαρά μέρη του προϊόντος μπορεί να εκτιναχθούν και να προκαλέσουν τραυματισμό ή ζημιά. Ασφάλεια καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην αναμειγνύετε ή προσθέτετε καύσιμο σε εσωτερικούς χώρους ή κοντά σε πηγή θερμότητας.

• Μην βάλετε μπροστά το προϊόν εάν χυθεί καύσιμο ή λάδι στο προϊόν ή στο σώμα σας.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή καυσίμου. Εξετάζετε τακτικά τον κινητήρα για διαρροές καυσίμου.

• Να είστε πάντα προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις του καυσίμου είναι εκρηκτικές και μπορούν να προκαλέσουν σοβαρό τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε το προϊόν ή ένα δοχείο καυσίμου κοντά σε ζεστά αντικείμενα, ακάλυπτες φλόγες, σπινθήρες ή φλόγιστρα.

• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την αποθήκευση και τη μεταφορά των καυσίμων. Οδηγίες ασφαλείας για τη συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Σβήστε τον κινητήρα, αφαιρέστε το μπουζί και αφήστε τον κινητήρα να κρυώσει πριν από τη συντήρηση και τη συναρμολόγηση.

• Εάν η σίτα συγκράτησης των σπινθήρων είναι φραγμένη, ο κινητήρας μπορεί να υπερθερμανθεί και να προκληθεί ζημιά στον κινητήρα. Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την

Συναρμολόγηση του σωλήνα του φυσητήρα και του χειριστηρίου ελέγχου στο προϊόν

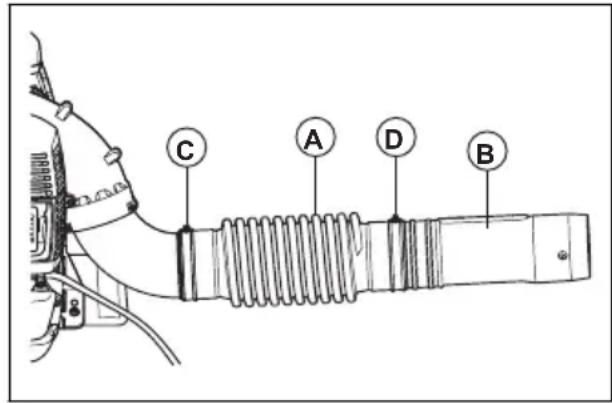

1. Συνδέστε τον εύκαμπτο σωλήνα (A) στη γωνία

του σωλήνα και το σωλήνα ελέγχου (B) με τους σφιγκτήρες (C) και (D).

92 1967 - 001 - 20.01.2023Περιεχόμενα Λιπάνετε το σωλήνα ελέγχου και τον εύκαμπτο σωλήνα για να διευκολύνετε τη συναρμολόγησή τους.

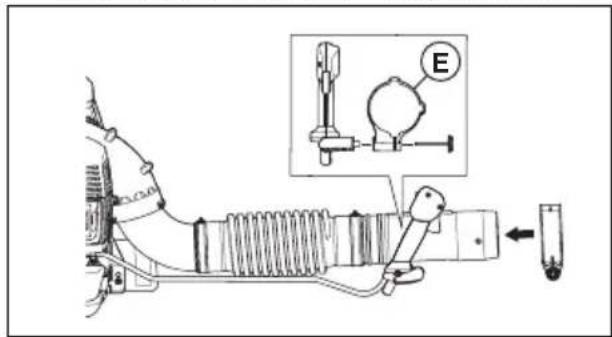

2. Στερεώστε τη βάση του χειριστηρίου (E) στο

σωλήνα ελέγχου. Ευθυγραμμίστε τη βάση του χειριστηρίου με τη φλάντζα του σωλήνα ελέγχου.

3. Ρυθμίστε τη θέση και τη γωνία του χειριστηρίου

ελέγχου σε μια ασφαλή και σωστή θέση εργασίας. Σφίξτε τον μοχλό.

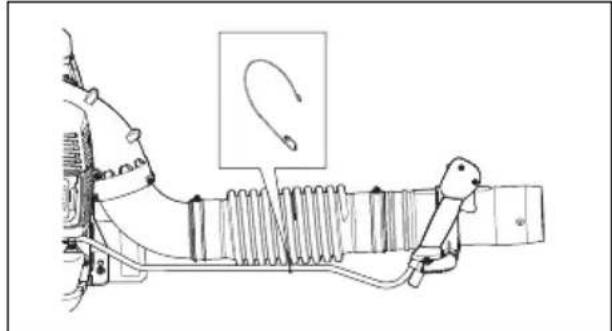

4. Στερεώστε το καλώδιο στον εύκαμπτο σωλήνα με

το σφιγκτήρα καλωδίου.

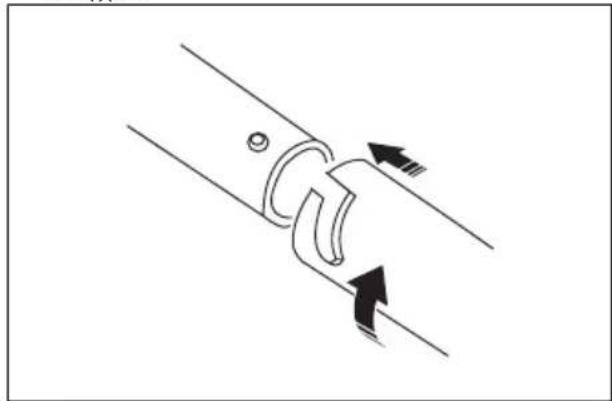

5. Αγκιστρώστε τον ενδιάμεσο σωλήνα στο σωλήνα

Περιεχόμενα Εάν απαιτείται η χρήση μακρύτερου κυκλικού σωλήνα φυσητήρα, διατίθεται ένας εκτεταμένος ενδιάμεσος σωλήνας.

6. Συνδέστε το ακροφύσιο του φυσητήρα στον

ενδιάμεσο σωλήνα. Περιεχόμενα Το ακροφύσιο του φυσητήρα μπορεί να τοποθετηθεί μόνο στον ενδιάμεσο

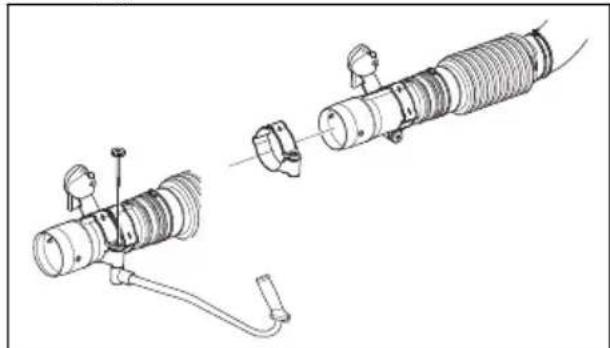

Συναρμολόγηση της χειρολαβής (προαιρετικό αξεσουάρ)

1. Αποσυναρμολογήστε τον ενδιάμεσο σωλήνα.

2. Αφαιρέστε το μοχλό από τη βάση και σπρώξτε τη

βάση πάνω στο σωλήνα ελέγχου.

3. Τοποθετήστε τη χειρολαβή και το μοχλό. Σφίξτε

4. Συναρμολογήστε τον ενδιάμεσο σωλήνα.

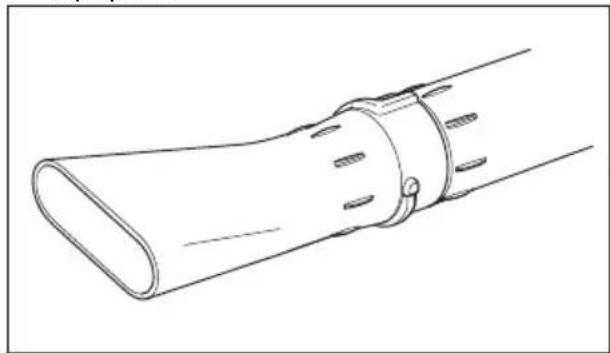

Συναρμολόγηση του επίπεδου ακροφυσίου (προαιρετικό εξάρτημα) Το επίπεδο ακροφύσιο παρέχει υψηλότερη ταχύτητα αέρα από το ακροφύσιο του φυσητήρα.

• Αφαιρέστε το ακροφύσιο του φυσητήρα από τον ενδιάμεσο σωλήνα και τοποθετήστε το επίπεδο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την

1967 - 001 - 20.01.2023 93Καύσιμο Αυτό το προϊόν διαθέτει δίχρονο κινητήρα. ΠΡΟΣΟΧΗ: Τα καύσιμα εσφαλμένου τύπου μπορεί να προκαλέσουν ζημιά στον κινητήρα. Χρησιμοποιήστε μείγμα βενζίνης και λαδιού για δίχρονους κινητήρες. Προαναμεμειγμένο καύσιμο

• Για βέλτιστη απόδοση και παράταση της διάρκειας ζωής του κινητήρα, χρησιμοποιήστε προαναμεμειγμένο αλκυλιωμένο καύσιμο της Husqvarna. Αυτό το καύσιμο περιέχει λιγότερα επιβλαβή χημικά σε σύγκριση με τα κανονικά καύσιμα, με αποτέλεσμα να μειώνονται οι επιβλαβείς αναθυμιάσεις της εξάτμισης. Η ποσότητα των καταλοίπων της καύσης είναι χαμηλότερη με αυτό το καύσιμο, το οποίο προστατεύει τα εξαρτήματα του κινητήρα και τα διατηρεί πιο καθαρά. Ανάμειξη του καυσίμου

• Χρησιμοποιήστε αμόλυβδη βενζίνη καλής ποιότητας με μέγιστο ποσοστό αιθανόλης 10%. ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON/87 AKI. Η χρήση βενζίνης χαμηλότερου αριθμού οκτανίων μπορεί να προκαλέσει κτύπο ("πειράκια") και ζημιά στον

Λάδι για δίχρονους κινητήρες

• Για καλύτερα αποτελέσματα και υψηλότερη απόδοση, χρησιμοποιήστε λάδι Husqvarna για δίχρονους κινητήρες.

• Εάν το λάδι για δίχρονους κινητήρες της Husqvarna δεν είναι διαθέσιμο, χρησιμοποιήστε διαφορετικό λάδι καλής ποιότητας για αερόψυκτους κινητήρες. Για την επιλογή του σωστού λαδιού, απευθυνθείτε στον αντιπρόσωπο σέρβις.

Μην χρησιμοποιείτε λάδι για δίχρονους υδρόψυκτους εξωλέμβιους κινητήρες, το οποίο αναφέρεται επίσης ως λάδι για εξωλέμβιες. Μην χρησιμοποιείτε λάδι για τετράχρονους κινητήρες. Για να αναμίξετε βενζίνη και λάδι για δίχρονους

Βενζίνη, λίτρα Λάδι για δί- χρονους κινη- τήρες, λίτρα 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 ΠΡΟΣΟΧΗ: Μικρά λάθη μπορεί να επηρεάσουν δραστικά την αναλογία του μείγματος κατά τη ανάμειξη μικρών ποσοτήτων καυσίμου. Μετρήστε προσεκτικά την ποσότητα του λαδιού και βεβαιωθείτε ότι το μείγμα που προκύπτει είναι σωστό.

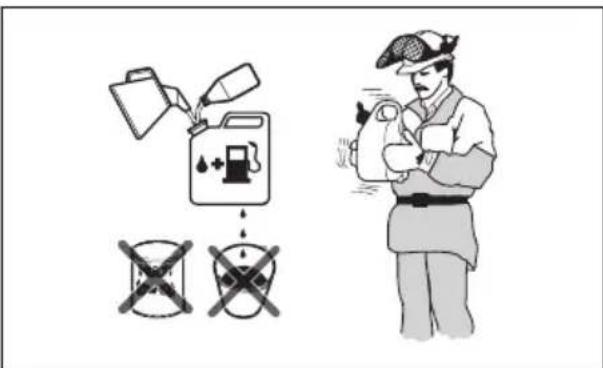

1. Ρίξτε σε ένα καθαρό δοχείο για καύσιμα τη μισή

ποσότητα της βενζίνης.

2. Προσθέστε ολόκληρη την ποσότητα λαδιού.

3. Ανακινήστε το μίγμα καυσίμου.

4. Προσθέστε στο δοχείο την υπόλοιπη ποσότητα

5. Ανακινήστε προσεκτικά το μείγμα καυσίμου.

Μην αναμιγνύετε καύσιμα για περισσότερο από 1 μήνα

Γέμισμα ντεπόζιτου καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ακολουθήστε την παρακάτω διαδικασία για την ασφάλειά σας.

1. Σταματήστε τον κινητήρα και αφήστε τον να

1967 - 001 - 20.01.20232. Καθαρίστε την περιοχή γύρω από την τάπα του ντεπόζιτου καυσίμου.

3. Ανακινήστε το δοχείο και βεβαιωθείτε ότι το

καύσιμο έχει αναμιχθεί πλήρως.

4. Αφαιρέστε αργά την τάπα του ντεπόζιτου

καυσίμου για να εκτονώσετε την πίεση.

5. Γεμίστε το ντεπόζιτο καυσίμου.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι δεν υπάρχει υπερβολικό καύσιμο στο ντεπόζιτο καυσίμου. Το καύσιμο διογκώνεται όταν ζεσταίνεται.

6. Σφίξτε προσεκτικά την τάπα του ντεπόζιτου

7. Καθαρίζετε το καύσιμο που έχει χυθεί επάνω και

8. Προτού ξεκινήσετε, απομακρύνετε το προϊόν

τουλάχιστον κατά 3 m/10 ft από το σημείο ανεφοδιασμού και την πηγή καυσίμου προτού θέσετε σε λειτουργία τον κινητήρα. Περιεχόμενα Για να δείτε πού βρίσκεται το ντεπόζιτο καυσίμου στο προϊόν σας, ανατρέξτε στην

Επισκόπηση προϊόντος (360BT) στη σελίδα

Επισκόπηση προϊόντος (570BTS, 580BTS) στη σελίδα 88

Εκκίνηση του προϊόντος

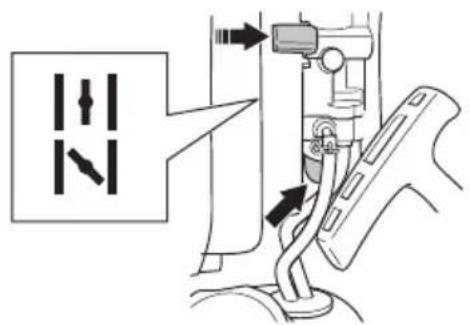

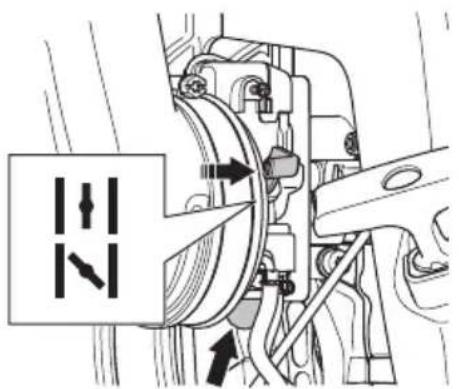

1. Για τα 360BT. Εάν ο κινητήρας είναι κρύος,

ρυθμίστε το λεβιέ του τσοκ στην κλειστή θέση του τσοκ. Ανατρέξτε στην ενότητα Σύμβολα στο προϊόν στη σελίδα 89

2. Για 570BTS και 580BTS. Εάν ο κινητήρας είναι

κρύος, ρυθμίστε το λεβιέ του τσοκ στην κλειστή θέση του τσοκ. Ανατρέξτε στην ενότητα

στο προϊόν στη σελίδα 89

3. Πιέστε επανειλημμένα τη φούσκα της

χειροκίνητης αντλίας καυσίμου (πουάρ), μέχρι να αρχίσει η φούσκα να γεμίζει με καύσιμο. Δεν χρειάζεται να γεμίσετε πλήρως τη φούσκα της χειροκίνητης αντλίας καυσίμου (πουάρ).

4. Πιέστε τον διακόπτη εκκίνησης/τερματισμού

λειτουργίας με το χειριστήριο γκαζιού στη θέση ταχύτητας 1/3. Ανατρέξτε στην ενότητα

του χειριστηρίου γκαζιού/διακόπτη τερματισμού λειτουργίας στη σελίδα 96

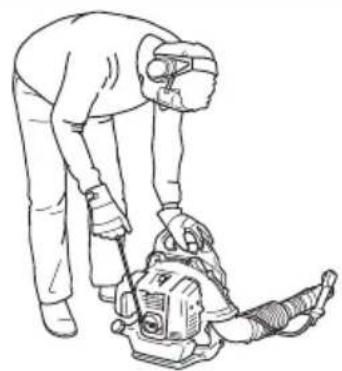

5. Τοποθετήστε το προϊόν σε επίπεδη επιφάνεια

6. Πιάστε το προϊόν με το αριστερό χέρι.

Μην χρησιμοποιείτε τα πόδια σας για να κρατήσετε το

7. Τραβήξτε αργά τη λαβή του σχοινιού εκκίνησης

μέχρι να αισθανθείτε αντίσταση.

8. Τραβήξτε γρήγορα τη λαβή του σχοινιού

εκκίνησης με το δεξί σας χέρι. Τραβήξτε επανειλημμένα τη λαβή του σχοινιού εκκίνησης, μέχρι να εκκινηθεί ο κινητήρας. Περιεχόμενα Μην τραβήξετε τη λαβή του σχοινιού εκκίνησης μέχρι τέρμα και μην αφήσετε τη λαβή του κορδονιού του συστήματος

1967 - 001 - 20.01.2023 959. Εάν ο κινητήρας είναι κρύος, πιέστε σταδιακά το λεβιέ του τσοκ στην ανοικτή θέση του τσοκ, μέχρι να σταματήσει ο λεβιές του τσοκ.

10. Εάν ο κινητήρας είναι κρύος, αφήστε τον να

λειτουργήσει για 2-3 λεπτά για να ζεσταθεί πριν από τη λειτουργία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά την εκκίνηση του κινητήρα και όταν το προϊόν έχει ρυθμιστεί στο ρελαντί απελευθερώνεται αέρας. Μην επιτρέπετε σε άλλα άτομα να πλησιάζουν το προϊόν ή τον σωλήνα του φυσητήρα. Χρήση του χειριστηρίου γκαζιού/ διακόπτη τερματισμού λειτουργίας

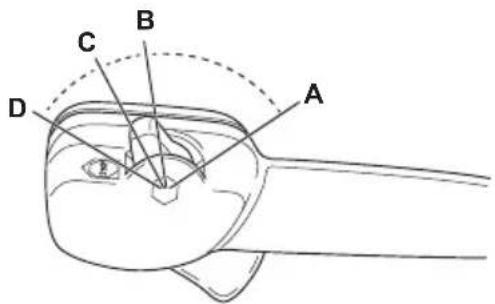

• Ανοίξτε τέρμα το γκάζι (A).

• Εφαρμόστε την ταχύτητα 1/3 (B).

• Ρυθμίστε το προϊόν σε στροφές ρελαντί (C).

• Διακόψτε τη λειτουργία του προϊόντος (D). Λειτουργία του προϊόντος

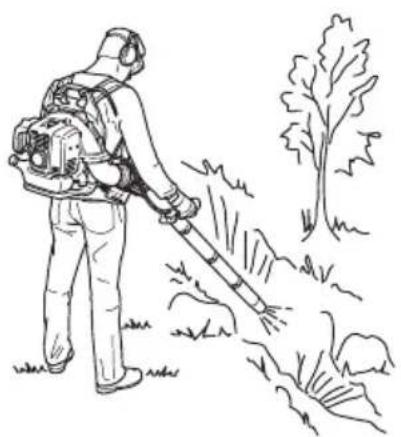

• Ο φυσητήρας μπορεί να φορεθεί στην πλάτη και μεταφέρεται με τη χρήση ιμάντα ώμων κατά τη λειτουργία του. Η λειτουργία και ο χειρισμός του πραγματοποιείται μέσω της λαβής στο σωλήνα, με το δεξί χέρι.

• Χρησιμοποιείτε το προϊόν σε συνήθεις ώρες εργασίας. Να τηρείτε τους τοπικούς κανονισμούς.

• Μειώστε τα τεμάχια του εξοπλισμού και επιλέξτε τη σωστή ταχύτητα για την εργασία σας. Χρησιμοποιήστε το γκάζι στη χαμηλότερη δυνατή θέση για να αποφύγετε την πρόκληση περισσότερου θορύβου και σκόνης από ό,τι χρειάζεται.

• Διατηρείτε το ακροφύσιο του φυσητήρα κοντά στο έδαφος. Περιεχόμενα Η Husqvarna συνιστά να χρησιμοποιείτε την πλήρη προέκταση του ακροφυσίου του φυσητήρα.

• Σημειώστε την κατεύθυνση του ανέμου και χειριστείτε το προϊόν προς την κατεύθυνση του

• Χρησιμοποιείτε τα κατάλληλα εργαλεία κήπου για την απελευθέρωση υλικού από το έδαφος.

• Σε περιοχές με σκόνη, χρησιμοποιήστε εξοπλισμό ψεκασμού για να βρέξετε την περιοχή. Αυτό μειώνει το χρόνο λειτουργίας.

• Μετά τη λειτουργία, φυλάξτε το προϊόν σε κατακόρυφη θέση. Διακοπή λειτουργίας του προϊόντος ΠΡΟΣΟΧΗ: Μην σταματάτε το προϊόν σε πλήρη ταχύτητα.

1. Θέστε το διακόπτη εκκίνησης/τερματισμού

λειτουργίας με το χειριστήριο γκαζιού στη θέση τερματισμού λειτουργίας. Ανατρέξτε στην ενότητα Χρήση του χειριστηρίου γκαζιού/διακόπτη τερματισμού λειτουργίας στη σελίδα 96

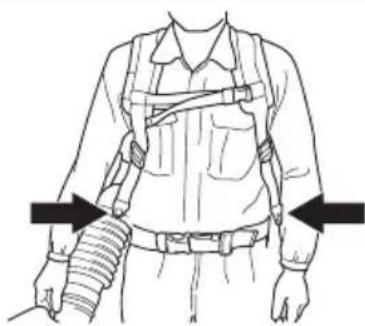

Ρύθμιση της εξάρτυσης Εάν η εξάρτυση και το προϊόν ρυθμιστούν σωστά, ο χειρισμός διευκολύνεται.

1. Φορέστε την εξάρτυση του προϊόντος.

2. Σφίξτε τους πλευρικούς ιμάντες μέχρι το προϊόν

να ακουμπήσει σφιχτά στο σώμα σας. Για το μοντέλο 570BTS, 580BTS:

3. Τοποθετήστε τη ζώνη μέσης γύρω από τη μέση

4. Σφίξτε τον ιμάντα της ζώνης μέσης. Βεβαιωθείτε

ότι το βάρος του φυσητήρα πέφτει στους γοφούς

5. Συνδέστε τον ιμάντα στέρνου στο κλιπ.

1967 - 001 - 20.01.20236. Σφίξτε τον ιμάντα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Πρόγραμμα συντήρησης

Καθαρίστε τις εξωτερικές επιφάνειες. X Βεβαιωθείτε ότι το χειριστήριο ελέγχου λειτουργεί σωστά. X Βεβαιωθείτε ότι ο διακόπτης εκκίνησης/τερματισμού λειτουργίας λειτουργεί σωστά. Ανατρέξτε στην ενότητα Έλεγχος του διακόπτη εκκίνησης/τερματι- σμού λειτουργίας στη σελίδα 92

Εξετάστε τον κινητήρα, το ντεπόζιτο καυσίμου και τις γραμμές καυσίμου για διαρροές. Ελέγξτε το φίλτρο καυσίμου για ρύπους. Αντικαταστήστε το φίλτρο καυσίμου, αν χρειάζεται.

Καθαρίστε το φίλτρο αέρα. Αντικαταστήστε το φίλτρο αέρα εάν χρειάζεται. X Σφίξτε τα παξιμάδια και τις βίδες. X Ελέγξτε την εισαγωγή αέρα και βεβαιωθείτε ότι δεν είναι φραγμένη. X Εξετάστε τη μίζα και το κορδόνι της μίζας για ζημιές. X Ελέγξτε τις μονάδες απόσβεσης κραδασμών για ζημιές, ρωγμές και παρα- μόρφωση. Βεβαιωθείτε ότι οι μονάδες απόσβεσης κραδασμών έχουν εγκα- τασταθεί σωστά.

Ελέγξτε το μπουζί. Ανατρέξτε στην ενότητα Για να εκτελέσετε έλεγχο του μπουζί στη σελίδα 98

Καθαρίστε το σύστημα ψύξης. X Καθαρίστε την εξωτερική επιφάνεια του καρμπυρατέρ και το χώρο γύρω

Καθαρίστε το ντεπόζιτο καυσίμου. X Εξετάστε όλα τα καλώδια και τις συνδέσεις. X Ελέγξτε και καθαρίστε τη σίτα συγκράτησης των σπινθήρων στην εξάτμιση (σιγαστήρας) (για προϊόντα χωρίς καταλυτικό μετατροπέα).

Ελέγξτε και καθαρίστε τη σίτα συγκράτησης των σπινθήρων στην εξάτμιση (σιγαστήρας) (για προϊόντα με καταλυτικό μετατροπέα).

Ελέγξτε το μπουζί. Αν χρειάζεται, αντικαταστήστε το. X Για να ρυθμίσετε τις στροφές ανά λεπτό ρελαντί

1. Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό

και ότι το κάλυμμα του φίλτρου αέρα είναι συνδεδεμένο.

2. Ρυθμίστε τις στροφές ανά λεπτό του ρελαντί με τη

βίδα ρύθμισης στροφών ρελαντί. Για να δείτε πού βρίσκεται η βίδα στροφών ανά λεπτό ρελαντί, ανατρέξτε στην ενότητα Επισκόπηση προϊόντος (360BT) στη σελίδα 87

1967 - 001 - 20.01.2023 97Για να εκτελέσετε έλεγχο του μπουζί ΠΡΟΣΟΧΗ: Χρησιμοποιήστε το συνιστώμενο μπουζί. Ανατρέξτε στην

Τεχνικά στοιχεία στη σελίδα

. Ένα ακατάλληλο μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

1. Σταματήστε τον κινητήρα και αφήστε το προϊόν

2. Καθαρίστε το μπουζί, εάν είναι βρόμικο.

3. Βεβαιωθείτε ότι το διάκενο ηλεκτροδίου είναι

σωστό. Ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 102

4. Αντικαθιστάτε το μπουζί κάθε μήνα ή συχνότερα,

εάν χρειάζεται. Συντήρηση της εξάτμισης (σιγαστήρας)

1. Σταματήστε τον κινητήρα και αφήστε την εξάτμιση

(σιγαστήρα) να κρυώσει. Πρέπει πάντα να χρησιμοποιείτε προστατευτικά γάντια.

2. Αφαιρέστε τις βίδες (A), τις βίδες (B) και τον

3. Αφαιρέστε τη σίτα συγκράτησης των σπινθήρων

(D) και καθαρίστε την με συρματόβουρτσα. Αντικαταστήστε τη σήτα ανάσχεσης σπινθήρων, αν έχει υποστεί ζημιά.

4. Αφαιρέστε τις ακαθαρσίες από το σιγαστήρα και

από τη θυρίδα εξάτμισης του κυλίνδρου με τη συρματόβουρτσα.

5. Συνδέστε τη σίτα συγκράτησης των σπινθήρων

(D) και τον σωλήνα εξαγωγής (C) με τις βίδες (B). Σφίξτε τις βίδες με ροπή 2–3 Nm.

6. Σφίξτε τις βίδες (A) με ροπή 8–12 Nm.

Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) έχει στερεωθεί σωστά στο προϊόν. Έλεγχος και καθαρισμός του συστήματος ψύξης Το σύστημα ψύξης αποτελείται από τα πτερύγια φτερωτής (ανεμιστήρα) ψύξης στον κύλινδρο και τη σίτα εισαγωγής αέρα.

1. Σβήστε τον κινητήρα.

2. Βεβαιωθείτε ότι το σύστημα ψύξης δεν είναι

βρώμικο ή φραγμένο. Εάν είναι απαραίτητο, καθαρίστε τη σίτα εισαγωγής αέρα και τα πτερύγια φτερωτής (ανεμιστήρα) ψύξης. ΠΡΟΣΟΧΗ: Εάν το σύστημα ψύξης είναι βρόμικο ή φραγμένο, η θερμοκρασία του κινητήρα μπορεί να αυξηθεί και το προϊόν να υποστεί ζημιά. Εάν η σίτα εισαγωγής αέρα είναι φραγμένη, μειώνεται η δύναμη

3. Ελέγξτε το σύστημα ψύξης για ζημιές.

Βεβαιωθείτε ότι τα μέρη έχουν στερεωθεί σωστά στο προϊόν. Φίλτρο αέρα ΠΡΟΣΟΧΗ: Μην χρησιμοποιήσετε το προϊόν εάν δεν έχει τοποθετηθεί φίλτρο αέρα ή εάν το φίλτρο αέρα έχει υποστεί ζημιά. Η σκόνη στον αέρα μπορεί να προκαλέσει ζημιά στον

Περιεχόμενα Εάν ένα φίλτρο αέρα χρησιμοποιείται για μεγάλο χρονικό διάστημα, δεν μπορεί να καθαριστεί εντελώς. Αντικαθιστάτε το φίλτρο αέρα τακτικά. Πρέπει πάντα να αντικαθιστάτε ένα ελαττωματικό φίλτρο αέρα. Περιεχόμενα Καθαρίζετε τακτικά το φίλτρο αέρα για να απομακρύνετε τη βρομιά και τη σκόνη. Με αυτόν τον τρόπο προλαμβάνονται δυσλειτουργίες του καρμπυρατέρ, προβλήματα εκκίνησης, απώλειες ισχύος του κινητήρα, φθορά στα εξαρτήματα του κινητήρα και μεγαλύτερη κατανάλωση καυσίμου από ό,τι συνήθως. Να καθαρίζετε το φίλτρο σε διάστημα 40 ωρών λειτουργίας ή πιο συχνά, εάν πρόκειται για συνθήκες βαριάς λειτουργίας. Καθαρισμός του φίλτρου αέρα (360BT)

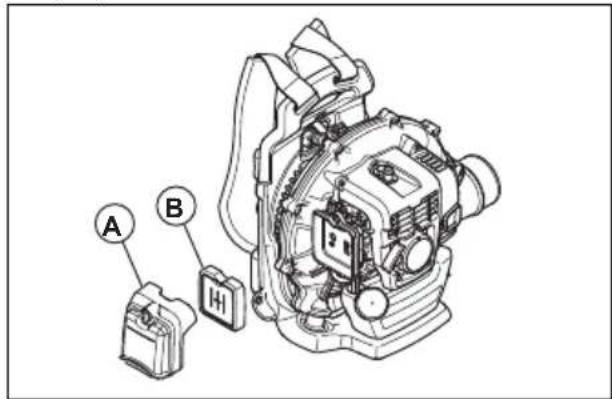

1. Μετακινήστε το χειριστήριο του τσοκ στην κλειστή

2. Αφαιρέστε το κάλυμμα του φίλτρου αέρα (Α).

1967 - 001 - 20.01.20233. Αφαιρέστε το φίλτρο αέρα (B) από το πλαίσιοφίλτρου.

4. Καθαρίστε το φίλτρο αέρα με ζεστόσαπουνόνερο.5. Καθαρίστε την εσωτερική επιφάνεια τουκαλύμματος φίλτρου αέρα (Α) με βούρτσα.6. Απλώστε λάδι στο φίλτρο αέρα. Ανατρέξτε στηνενότητα Εφαρμογή λαδιού στο αφρώδες φίλτρο αέρα (360BT) στη σελίδα 99

7. Αφαιρέστε το φίλτρο αέρα από το πλαίσιοφίλτρου.8. Τοποθετήστε το κάλυμμα του φίλτρου αέρα στοπροϊόν.

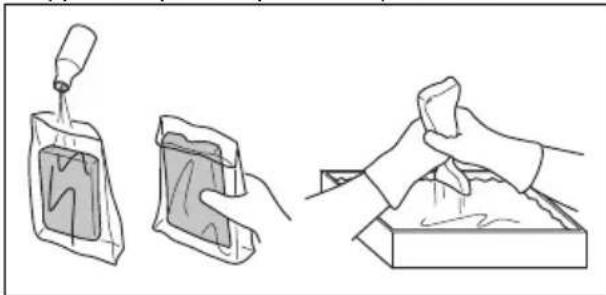

Εφαρμογή λαδιού στο αφρώδες φίλτρο αέρα (360BT) ΠΡΟΣΟΧΗ: Πρέπει πάντα να χρησιμοποιείτε ειδικό λάδι φίλτρου αέραHusqvarna. Μην χρησιμοποιείτε άλλουςτύπους λαδιού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορέστε προστατευτικά γάντια. Το λάδι φίλτρουαέρα μπορεί να προκαλέσει ερεθισμόστο δέρμα.1. Τοποθετήστε το αφρώδες φίλτρο αέρα μέσα σεμια πλαστική σακούλα.2. Ρίξτε το λάδι στην πλαστική σακούλα.3. Τρίψτε την πλαστική σακούλα για να κατανεμηθείτο λάδι ομοιόμορφα στο αφρώδες φίλτρο αέρα.4. Πιέστε το αφρώδες φίλτρο αέρα για νααπομακρύνετε το ανεπιθύμητο λάδι, ενώ αυτόβρίσκεται μέσα στην πλαστική σακούλα. Καθαρισμός του φίλτρου αέρα (570BTS, 580BTS) ΠΡΟΣΟΧΗ: Μην τοποθετείτε λάδι στο αφρώδες στοιχείο του φίλτρου αέραστο 570BTS και στο 580BTS.1. Χαλαρώστε τους συνδετήρες που συγκρατούν τοκάλυμμα του φίλτρου αέρα.2. Αφαιρέστε το κάλυμμα του φίλτρου αέρα (Α).

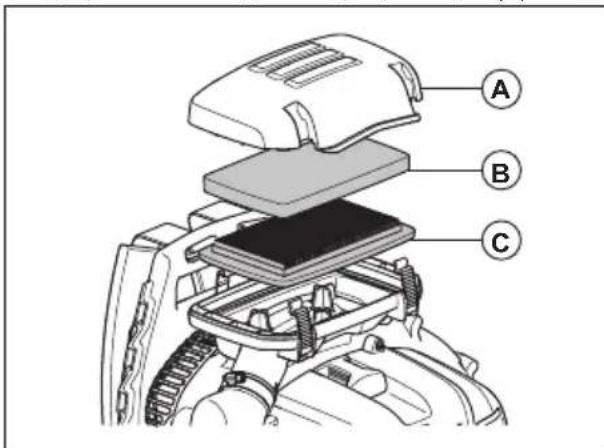

3. Αφαιρέστε το φίλτρο τύπου αφρού (B) και τοχάρτινο φίλτρο (C) από το πλαίσιο φίλτρου.4. Αντικαταστήστε το χάρτινο φίλτρο (C).5. Καθαρίστε το φίλτρο τύπου αφρού (Α) με ζεστόσαπουνόνερο.6. Βεβαιωθείτε ότι το φίλτρο τύπου αφρού (Β) είναιστεγνό.7. Καθαρίστε την εσωτερική επιφάνεια τουκαλύμματος φίλτρου αέρα με μια βούρτσα (Α). Για να αντικαταστήσετε την εξάρτυση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν ηεξάρτυση υποστεί ζημιά, μπορεί ναπέσει το προϊόν και να προκαλέσειτραυματισμούς. Βεβαιωθείτε ότι έχετετοποθετήσει σωστά το σφιγκτήρα.1. Σβήστε τον κινητήρα.1967 - 001 - 20.01.2023

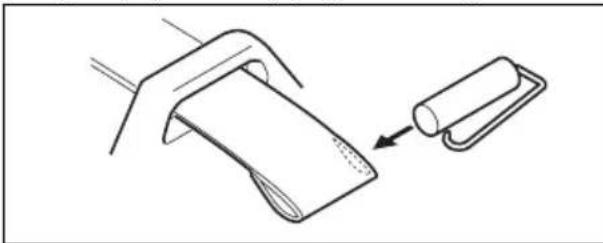

992. Απομακρύνετε το σφιγκτήρα από τον ιμάντα.

3. Περάστε το άκρο του ιμάντα μέσα από τον κρίκο.

4. Τραβήξτε το νέο ιμάντα μέσα από τον κρίκο.

5. Τοποθετήστε τον πείρο στον ιμάντα για να

προσαρτήσετε το σφιγκτήρα στο νέο ιμάντα. Αντιμετώπιση προβλημάτων Δεν είναι δυνατή η εκκίνηση του κινητήρα Έλεγχος Πιθανή αιτία Λύση Κουμπί σταμα-

Θέστε τον διακόπτη τερματισμού λειτουργίας στη θέση εκκίνησης.

Μπλοκαρισμέ- να ή φθαρμέ- να άγκιστρα εμπλοκής του

Ρυθμίστε ή αντικαταστήστε το/τα άγκιστρο/α εμπλοκής του συστήματος εκκί- νησης με το βολάν. Καθαρίστε την περιοχή γύρω το/τα άγκιστρο/α εμπλοκής του συστήματος εκκίνησης με το βολάν. Απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις.

Λανθασμένος τύπος καυσί-

Αδειάστε το ντεπόζιτο καυσίμου και χρησιμοποιήστε το σωστό καύσιμο. Καρμπυρατέρ. Ρύθμιση στρο- φών ανά λε- πτό ρελαντί. Ρυθμίστε τις στροφές ανά λεπτό του ρελαντί με τη βίδα ρύθμισης των στρο- φών του ρελαντί.

Ρύποι ή υγρά στο μπουζί. Βεβαιωθείτε ότι το μπουζί είναι στεγνό και καθαρό.

ηλεκτροδίου στο μπουζί εί- ναι λανθασμέ-

Καθαρίστε το μπουζί. Βεβαιωθείτε ότι το διάκενο ηλεκτροδίου είναι σωστό. Βεβαιωθείτε ότι το μπουζί έχει τοποθετηθεί με αντιπαρασιτικό. Ανατρέξτε στα τεχνικά στοιχεία για το σωστό διάκενο ηλεκτροδίου.

Σφίξτε το μπουζί. Υπάρχει ανε- πιθύμητο υλι- κό στα ηλεκ-

Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό. 100 1967 - 001 - 20.01.2023Ο κινητήρας ξεκινάει αλλά σταματάει ξανά Έλεγχος Πιθανή αιτία Λύση

Λανθασμένος τύπος καυσί-

Αποστραγγίστε το και χρησιμοποιήστε το σωστό καύσιμο. Καρμπυρατέρ. Ο κινητήρας δεν λειτουργεί σωστά στο ρε-

Απευθυνθείτε στον τοπικό αντιπρόσωπο σέρβις. Φίλτρο αέρα. Φραγμένο φίλ-

Καθαρίστε το φίλτρο αέρα. Μεταφορά και αποθήκευση Μεταφορά και αποθήκευση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε τον κίνδυνο πυρκαγιάς, βεβαιωθείτε ότι δεν υπάρχουν διαρροές ή αναθυμιάσεις κατά τη μεταφορά ή την αποθήκευση. Βεβαιωθείτε ότι δεν υπάρχει κίνδυνος πρόκλησης σπινθήρων ή πυρκαγιάς.

• Αδειάζετε το ντεπόζιτο καυσίμου πριν από μεταφορά ή αποθήκευση για μεγάλο χρονικό διάστημα. Πιέστε τη φούσκα της χειροκίνητης αντλίας καυσίμου (πουάρ) για να βεβαιωθείτε ότι έχει αφαιρεθεί όλο το καύσιμο. Το καύσιμο πρέπει να απορρίπτεται σε κατάλληλη τοποθεσία

• Βεβαιωθείτε ότι το προϊόν είναι καθαρό και ότι έχει συντηρηθεί πλήρως προτού το αποθηκεύσετε για μεγάλο χρονικό διάστημα.

• Αφαιρέστε το μπουζί και ρίξτε περίπου 15 ml λάδι για δίχρονους κινητήρες στον κύλινδρο. Γυρίστε το προϊόν 3 φορές και τοποθετήστε ξανά το

• Κατά τη μεταφορά, στερεώνετε καλά το προϊόν

• Τοποθετήστε το προϊόν σε ξηρό, δροσερό και καθαρό χώρο με καλό αερισμό. Διατηρήστε το προϊόν μακριά από παιδιά. 1967 - 001 - 20.01.2023 101Τεχνικά στοιχεία Τεχνικά στοιχεία

Κυβισμός κυλίνδρου, cm

65,6 65,6 75,6 Στροφές ανά λεπτό στο ρελαντί, σ.α.λ. 2000 2000 2000 Καταλυτικός μετατροπέας Όχι Όχι Όχι Σύστημα ανάφλεξης Μπουζί NGK CMR7H NGK CMR7H NGK CMR7H Διάκενο ηλεκτροδίου, mm 0,6–0,7 0,6–0,7 0,6–0,7 Σύστημα καυσίμου και λίπανσης Χωρητικότητα ντεπόζιτου καυσίμου, l /

Βάρος χωρίς καύσιμο, kg 10,5 11,2 11,8 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A)

Στάθμη ηχητικής ισχύος, εγγυημένη L

Ισοδύναμη στάθμη ηχητικής πίεσης στα αφτιά του χειριστή, μετρημένη κατά EN15503 dB(A): Εξοπλισμένο με ακροφύσιο φυσητήρα (ερ- γοστασιακό εξάρτημα)

Ισοδύναμες στάθμες κραδασμών (a hv,eq

στις λαβές, μετρημένες κατά EN 15503, m/s

2,5 1,8 1,6 Απόδοση ανεμιστήρα Μέγιστη ταχύτητα αέρα με ακροφύσιο φυ- σητήρα, m/s

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το μηχάνημα έχει μετρηθεί με το γνήσιο ακροφύσιο φυσητήρα, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της μέτρησης και τις αποκλίσεις μεταξύ των διαφορετικών μηχανημάτων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ.

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,0 dB(A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,0 m/s

Παροχή αέρα με ακροφύσιο φυσητήρα,

1967 - 001 - 20.01.2023 103Δήλωση συμμόρφωσης Δήλωση Συμμόρφωσης ΕΚ Εμείς στη Husqvarna AB, SE-561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Φυσητήρας πλάτης Μάρκα Husqvarna Τύπος / Μοντέλο 360BT, 570BTS, 580BTS Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 (360BT), 2023 (570BTS, 580BTS) και

συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον" 2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκ- τρικού και ηλεκτρονικού εξοπλισμού" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 12100:2010,

CISPR 12:2009, EN 15503:2009+A2:2015, EN IEC

63000:2018 Η RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Σουηδία, διεξήγαγε εθελοντικά έλεγχο τύπου για λογαριασμό της Husqvarna AB. Αριθμός πιστοποιητικού: SEC/22/2566 - 360BT,

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

H RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Σουηδία, έχει επίσης επαληθεύσει τη συμφωνία με το παράρτημα V της οδηγίας 2000/14/EΚ του Συμβουλίου. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα
