Tekniske specifikationer	Rygblæser, 2-takts motor, slagvolumen 65,6 cm9, effekt 2,8 kW, maksimal luftstrøm 12,8 m9/min, luftens hastighed 90 m/s.
Anvendelse	Ideel til rengøring af haver, stier og udendørs områder, egnet til både professionelle og private brugere.
Vedligeholdelse og reparation	Kontroller regelmæssigt luftfilteret, rengør tændrøret, kontroller oliestanden og udfør den anbefalede årlige vedligeholdelse.
Sikkerhed	Anbefales at bære beskyttelsesbriller og høreværn, undgå at rette blæseren mod personer eller dyr, følg producentens sikkerhedsanvisninger.
Generelle oplysninger	Vægt: 10,2 kg, lydtryksniveau: 104 dB(A), lydstyrkeniveau: 114 dB(A), 2 års garanti.

Ofte stillede spørgsmål - 360BT HUSQVARNA

Hvordan starter jeg HUSQVARNA 360BT?

Sørg for, at tanken er fuld af brændstof. Aktiver chokeren, træk i startsnoren, indtil du mærker modstand, og træk derefter igen for at starte. Når motoren kører, deaktiver chokeren.

Hvorfor starter min blæser ikke?

Kontroller, at tanken indeholder brændstof, og at blandingen er korrekt. Sørg også for, at chokeren er i korrekt position, og at tændrøret er i god stand.

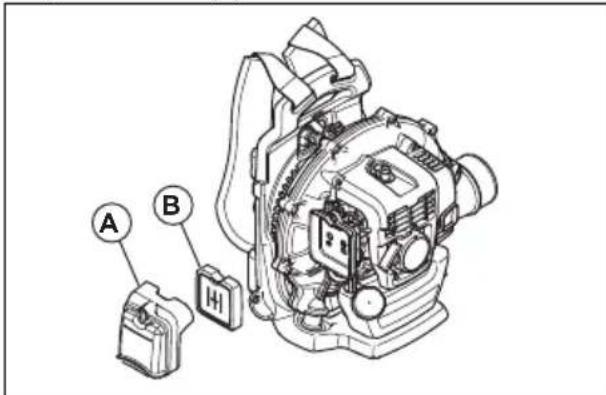

Hvordan rengør jeg luftfilteret på HUSQVARNA 360BT?

Skru luftfilterdækslet af, og fjern filteret. Rengør det med sæbevand, skyl det, og lad det tørre helt, før det sættes på plads igen.

Hvilken type brændstof skal jeg bruge til HUSQVARNA 360BT?

Brug en 2-takts brændstofblanding med forholdet 50:1. Sørg for at bruge høj kvalitet blyfri benzin.

Hvordan justerer jeg blæserens hastighed?

Hastigheden justeres normalt med gashåndtaget. Tryk forsigtigt for at øge hastigheden, og slip for at sænke den.

Hvad gør jeg, hvis blæseren overopheder?

Sluk straks motoren, og lad den køle af. Kontroller, at luftfilteret ikke er tilstoppet, og at ventilationsåbningerne ikke er blokerede.

Hvordan opbevarer jeg HUSQVARNA 360BT om vinteren?

Tøm brændstoftanken, eller tilsæt en brændstofstabilisator. Rengør luftfilteret og tændrøret, og opbevar den et tørt og køligt sted.

Hvordan udskifter jeg tændrøret?

Skru det gamle tændrør af med en tændrørsnøgle, indsæt det nye uden at overspænde. Kontroller elektrodeafstanden i henhold til producentens specifikationer.

Hvad gør jeg, hvis blæseren mister kraft?

Kontroller luftfilteret for snavs, inspicer tændrøret, og sørg for, at brændstofblandingen er korrekt.

Blæseren laver en unormal lyd, hvad skal jeg gøre?

Sluk straks blæseren, og kontroller for fastklemte genstande i ventilatoren. Hvis lyden fortsætter, kontakt en professionel for en grundigere inspektion.

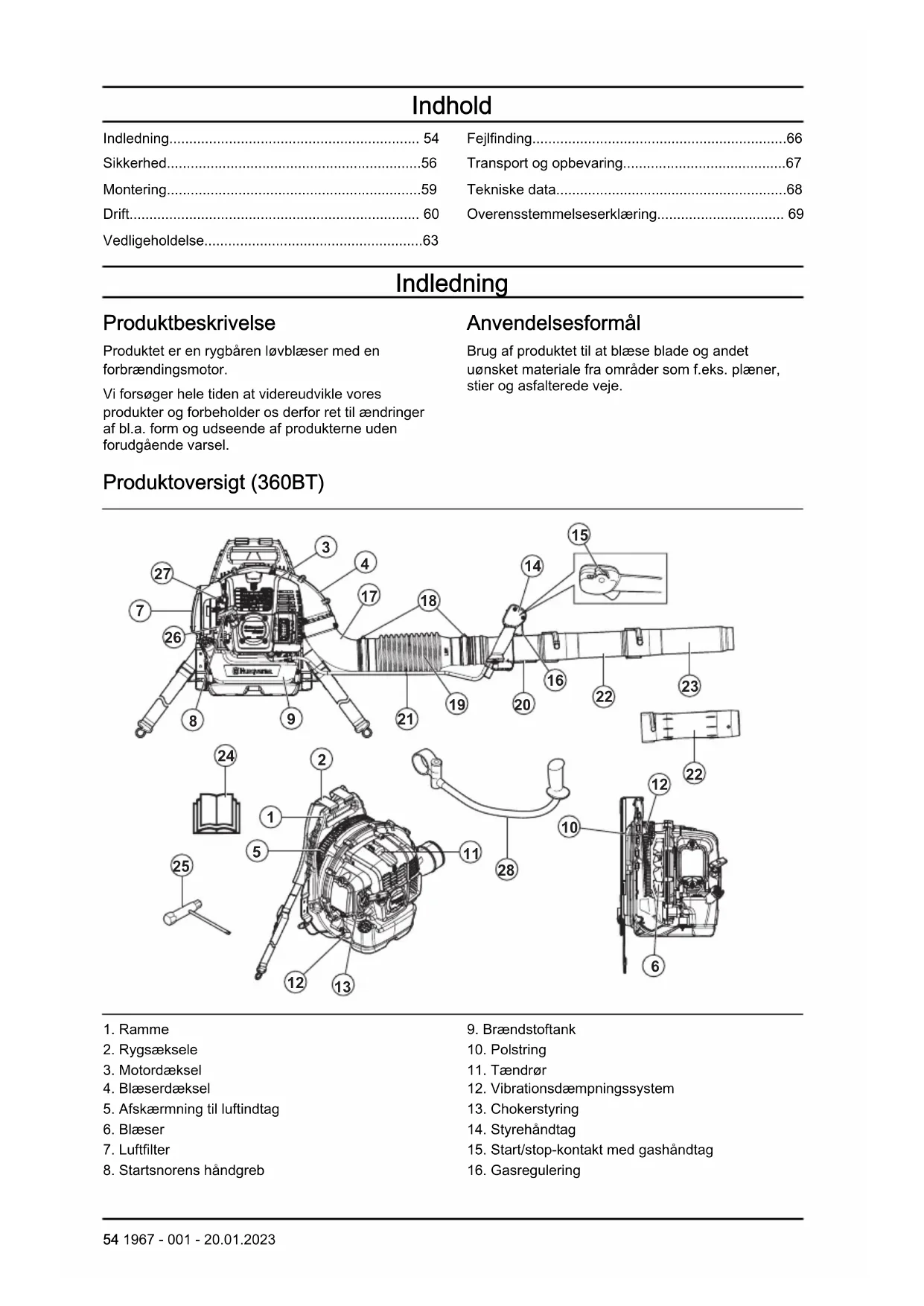

BRUGSANVISNING 360BT HUSQVARNA

Produktet er en rygbaren lovblæser med en forbraendingsmotor.

Vi forsøger hele tiden at videreudvikle vores** produkter og forbeholder os derfor ret tilændringer af bl.a. form og udseende af Produkterne.uden forudgående varsel.

Anvendelseformål

Brug af produitet til at blaese blade og andet uønsket materiale fra omrader som f.eks. plaener, stier og asfalterede veje.

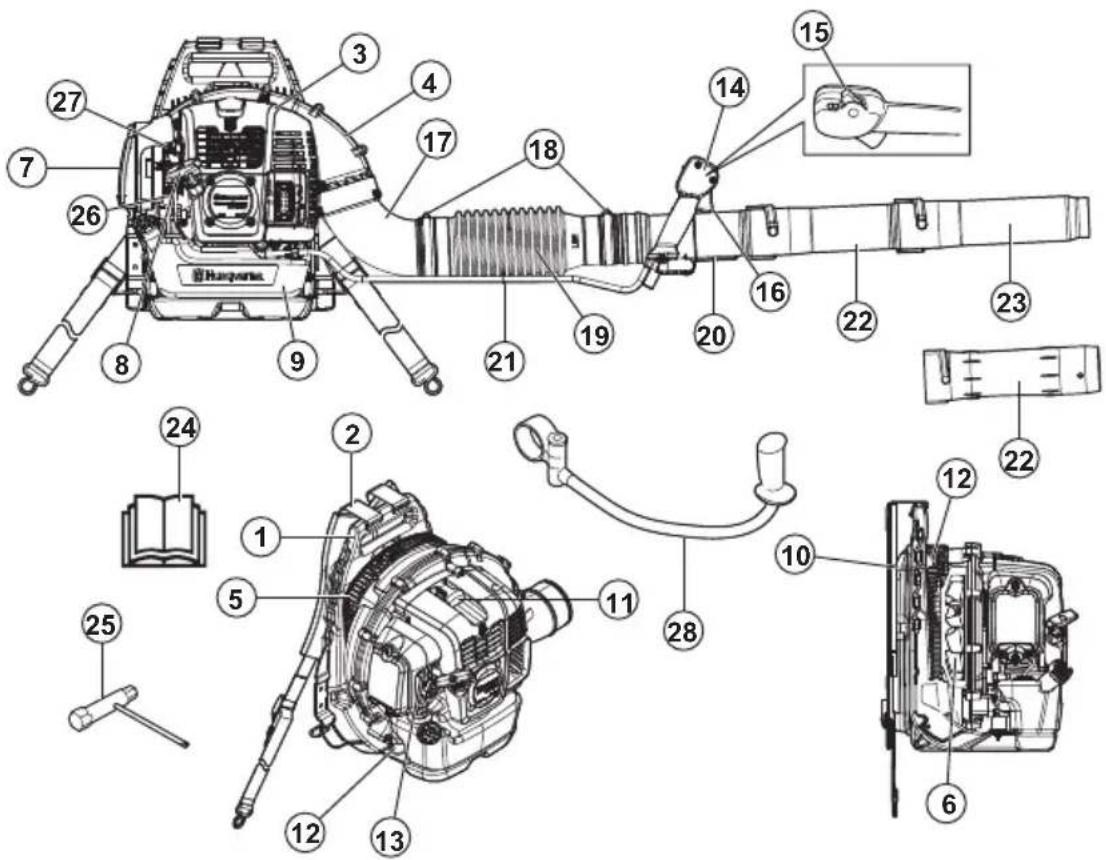

Produktoversigt (360BT)

1. Ramme
   2.Rygsaeksele
   3.Motordaeksel
2. Blaeserdaeksel
3. Afskaermning til luftindtag
4. Blaeser
5. Luftfilter

6. Startsnorens handgreb

7. Brændstoftank

8. Polstring
9. Taendrør
10. Vibrationsdaempningssystem
11. Chokerstyring
12. Styrehandtag
13. Start/stop-kontakt med gashandtag

14. Gasregulating

15. Vinkelrør

16. Spændebänd
17. Fleksibel slange
18. Styreror
19. Kabelklemme

20. Mellemrør

21. Mundstykke til 1ovblaeser

22. Brugervejledning
23. Ring- og gaffelnogle
24. Brændstofpumpebold
25. Skrue for omdrejningstal i tomgang
26. Styr (tilbehør)

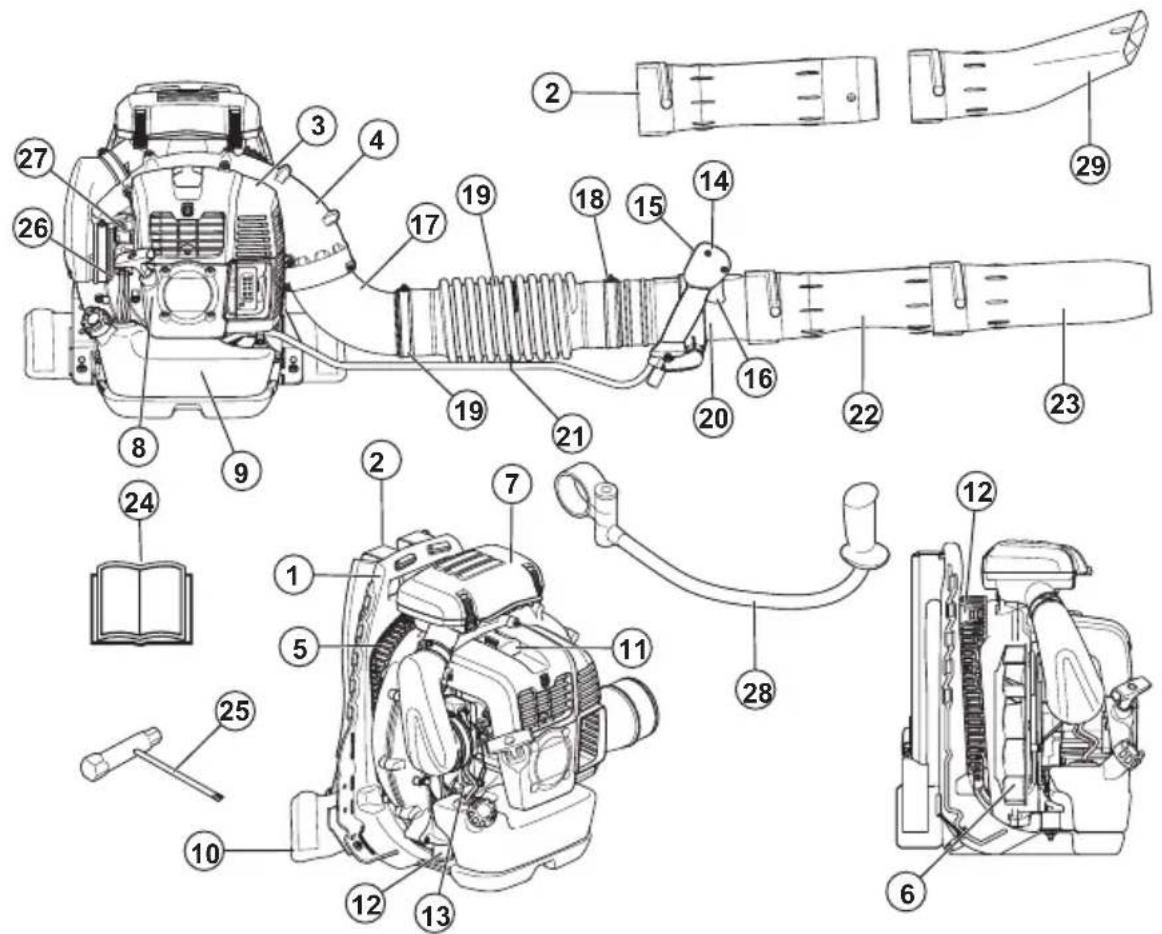

Produktoversigt (570BTS, 580BTS)

1. Ramme
   2.Rygsaeksele
2. Motordaeksel
3. Blaeserdaeksel
4. Afskaermning til luftindtag
5. Blaeser
6. Luftfilter
7. Startsnorens handgreb
8. Brændstoftank
9. Hoftepude
10. Taendrøn
11. Vibrationsdaempningssystem
12. Chokerstyring
13. Styrehandtag
14. Stopkontakt med gashandtag
15. Gasregulating
16. Vinkelrør

17. Spændeband

18. Fleksibel slange

19. Styreror
20. Kabelklemme
21. Mellemrør
22. Mundstykke til 1ovblaeser
23. Brugervejledning
24. Ring- og gaffelnogle
25. Braendstofpumpebold
26. Skrue for omdrejningstali tomgang
27. Styr (tilbehør)
28. Fladt mundstykke (tilbehør)

Symboler på produitet

ADVARSEL! Dette produit kan vaere farligt og forarsage alvorlig personskade ell erdof brugeren aller andre. Vaer forsigtig, og brug Produktet korrekt.

Laes brugervejledningen omhyggeligt igennem, og sorg for at have forstaet instruktionerne, inden du bruger Produktet.

Brug godkendt horevaern og godkendt ijenvaern. Hvis miljoget indeholder stov, skal der anvendes andedraetsvaern.

Brug godkende beskyttelseshandsker.

Blanding af benzin og totaktsolie.

Braendstofpumpebold.

Hold alle kripsdele vaek fra varme flader.

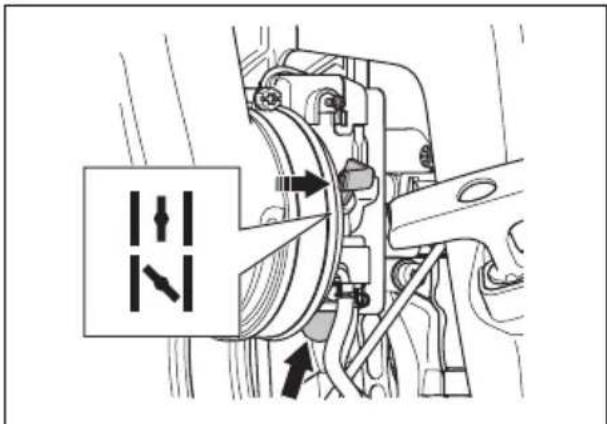

Choker, aben position.

Choker, lukket position.

Dette produit overholder geldende EU-direktiver.

Dette produit er i overensstemmelse med gaelende UK-bestemmelser.

Mærkat vedrørende emission af støj til omgivelsene i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskytelse af miljøet (støjbegraensning) forordering 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data pa side 68 og pa mærkaten.

Hold oje med udkastede genstande. Udkastede genstande kan forarsage alvorlige skader. Bær personligt beskyttelseesudstyr.

Hold en sikkerhedsafstand
på minimum 15 m til personer eller dyr.

yyyywwxxxxxx

Typeskiltet viser serienum-meret. yyy er Produktions-aret, ww er Produktionsugen.

Bemærk: Andre symboler/mærkater på produit henviser til certificeringskrav i andre handelsomrader.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produit.

Produktansvar

Som nævnt i produktansvarsbestemmelse hæfter vi违法犯罪 for skader forarsaget af vores produit, hvis:

• Produktet er forkert repareret.
• Produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• Produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter aller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Definitionerne nedenfor angiver alvorsgraden for hvert enkelt signalord.

ADVARSEL: Skade på personer.

BEMAERK: Beskadigelse af Produktet.

Bemerk: Disse oplysninger gør det lettere at bruge produitet.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende adverselsinstruktioner, inden du bruger Produktet.

• Udfør ikkeændringer afproduktet uden tilladelse fra producenten, og brug altid originalt tilbehør. AEndringer og/eller tilbehør, der ikke er godkendt, kan forårsage alvorlige skader eller dødsfald for brugeren aller andre.
• Brug/DD: beke et beskadiget Produkt. Gennemfor sikkerhedskontroller og vedligeholdelse, som beskrevet i donne brugsanvising. Al,anden vedligeholdelse skal udfores af godkendt servicepersonale.
• Al service og alle reparationer skal udfores af godkendt servicepersonale. Hvis en del af produit er defekt, skal du kontakte din serviceforhandler.

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende adverselsinstruktioner, inden du bruger Produktet.

• Dette produit kan vaere farligt og forarsage alvorlig personskade ell er ddo for brugeren ell er andre. Vaer forsigtig, og brug Produktet korrekt.
• Kontroller produit inden brug. Se: Vedligeholdelse pa side 63.
• Betjen aldrig produktet, hvis du er traet, syg eller pavirket af alcohol, narkotika aller medicin, der kan reducere dit syn, dommekraft aller koordinationsevne.
• Monter alle dæksler og afskaermninger for brug. For at undgå elektrisk stød skal du sorge for, atændhaeten ogændkablet违法犯罪
• Rør aldrig ved taendrøret eller taendkablet, mens motoren er i gang.
• Hold en sikkerhedsafstand på minimum 15 m til personer eller dyr. Hvis personer, ørn eller dyrkommen naermere end 15 m, skal du standseprodukter. Vend produit jeg fra mennesker, dyr, ønne vinduer og andre genstande.
• Lad参加会议的股东。

• Hold hænder og andre genstande væk fra blæserhuset under drift. Roterende dele kan forársage alvorlige skader.

• Brug/DD: Product Name: 100% Dose: 25mg. Brand Name: Dose: 25mg.
  Hvis der opstar en nodsituon, skal du frigore selens taljebelte og brystbelte og lade Produktet falde ned.
  Overhold nationale forordninger og direktiver.

• Hold alle kripsdele væk fra varme flader.
• Dette produit danner et elektromagnetisk felt under betjening. Dette felt kan i nogle tilfælde påvirke aktive aller passive medicinske implantater. For at reducere risikoen for alvorlige aller ødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
• For mange vibrationer kan beskadige blodomljebet aller nervesystemet. Tal med din lage, hvis du har symptomer, f.eks. følelsessloshed, tab af folesans, kildren, smerte, manglende styrke aller forandringer i hudens farve pa fingre, haender aller handled.
• Hold øje med udkastede genstande. Udkastede genstande kan forårsage alvorlige skader.
• Brug/DDi darrigt vejr, f.eks. tage, regn, hard vind og intens kulde. Arbejde i darrigt vejr kan forarsage traethed og farlige forhold.
• Sørg for, at du kan bevæge dig og arbejde i en stabil stilling. Udfør en kontrol af arbejdsområdet for eventuelle forhindringer, f.eks. sten. Vær forsigtig, hvis du brugerprodukter på en skråning.
• Laeg/DDek dupektet pJ jorden, mens motoren er taendt.
• Anvend/DDke Produktet fra hoge positioner, f.eks. pa en stige.
• Sorg for, at du altid kan hores i tilfælde af et uheld.
• Sørg for, at udstødningsgasudgangen ikke er tilstoppet. Undgå at beskadigeprodukter, og hold forbinderger i en afstand på mindst 50 cm fra udstødningsgasudgangen.
• Start/DD Productet indendrs, hvis der er darelig luftgennemstrmning, ellr i nahrhen af brandfarlgt materiale. Motorens udstdningsgasser indeholder kulmonoxid, hvikket kan forarsage kulmonoxidforgiftning. Motorens udstdningsgasser er varme og kan indeholde gnister, der kan starte en brand.

Personligt beskyttelsesusdstyr

ADVARSEL: Læs følgende adverselsinstruktioner, inden du bruger Produktet.

• Brug godkendt personligt beskyttelsesudstyr, nár du bruger produkt. Personligt beskyttelsesudstyr udelukker ikke fuldstandigt risikoen for persorskader, men det mindsker

omfangent af skaderne. Sporg forhandleren for at fayderligere oplysninger.

• Brug godkendt horeværn. Langvarig ekspondering for stoj kan medfrole permanente horeskader.
• Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du også bruge godkendte beskyttelsessbriller. Godkendte beskyttelsessbriller skal overholde den amerikanske standard ANSI Z87.1 eller EU-standarden EN 166.
• Brug beskyttelseshandsker under drift og vedligeholdelse.
• Brug beskyttelsessestvler erler -sko med skridsikre saler.
• Brug tøj af stærkt materiale og i fuld længde. Bær ikke smykker eller Åbne sko. For at mindske risikoen for personskade skal tojet��e taetsluttende, men ikke begrænse dine bevægelser. Sæt haret op over dine skuldre for at forbindre, at haretkommen ned i de roterende deleller fanges af grene.
• Brug andedraetsværn, nær der er risiko for støv.
• Hav forstehjaelpsudstyr i naerheden.

Sikkerhedsanordninger på produit

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Brug/DD et Produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerre regelmaessigt. Se Vedligeholdelse pa side 63.
  Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til din Husqvarnaserviceforhandler.

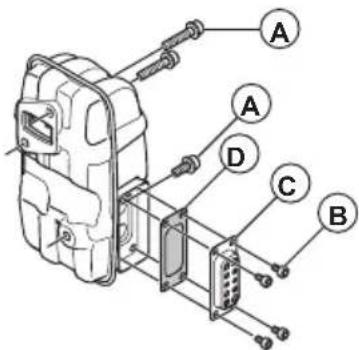

Sadan kontrolleres lyddaemperen

ADVARSEL: Brug ikkeproduktemed en defekt lyddæmpper.

ADVARSEL: Lyddæmperen bliver meget varm under og after brug, ogsä i tomgang. Brug beskyttelseshandsker for at undgå forbrændinger.

ADVARSEL: Lyddæmperens
inderside indeholder kemikalier, der kan vare kraeffremkaldende. Rør ikke lyddæmperehen, hvis den er beskadiget.

• Foretag jævnligt en visuel undersøgelse af lyddæmperen. Lyddæmperen sikrer et minimalt stojniveau og sender udstødningsgasserne væk fra brugeren. Se Sādan vedligeholder du lyddæmperen på side 64.

Sādan kontrolleres vibrationsdæmpningsystemet

1. Sorg for, at der ikke er revner på og deformation af vibrationsdæmpningsenhederne.
2. Kontroller, at vibrationsdampningsenhederne er korrekt forankret til motorenheden og handtagsenheden.

Se Produktoversigt (360BT) på side 54for at fä oplysninger om, hvor vibrationsdæmpningssystemet er på dit produkt.

Sādan kontrolleres start/stop-kontakten

1. Brug start/stop-kontakten til at stoppe motoren.
2. Sorg for, at motoren standses welt.

Se Produktoversigt (360BT) på side 54for at se, hvor start/stop-kontakten sidder på produktet.

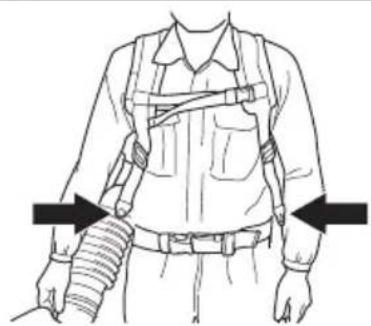

Selesikkerhed

• Sørg for, at taljebæltet er fastgjort og justeret korrekt. Løse ender på selen kankommen ned i roterende dele og forårsage beskadigelse af blæseren. Hvis blæseren er beskadiget, kan løse dele iprodukter blive kastet ud og forårsage kvæstelser eller skader.

Brændstofsikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

Bland og tilfoj ikke brændstof indendørs eller i naerheden af en varmekilde.
- Start/DD Productet, hvis du fãr olie ellbrændstof pAproduktet ellp din krop.
- Start ikke Produktet, hvis motoren lækker. Undersøg regelmaessigt motoren for brændstoflaækager.
Vær altid forsigtig med brændstof. Brændstof er letantændeligt, og brændstofdame er eksplosie og kan forarsage alvorlige skader eller ødsfald.
- Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
Rygi naeheden af braendstof ell motor.
Anbring ikkeprodukter ellernbrændstofdunk naer varme genstande,pa steder medabenild, gnisterEller taendflammer.
- Brug altid godkendte beholderere til opbevaring og transport af brændstof.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Stands motoren, fjern taendrøret, og lad motoren kole af, for der udfores vedligeholdelse og montering.

• En tilstoppet gnistfangerskaerm farn motoren til at blive for varm, hvilket resulterer i beskadigelse af motoren.

Montering

Indledning

ADVARSEL: Laes og forsta kapitlet om sikkerhed, for du montererprodukte.

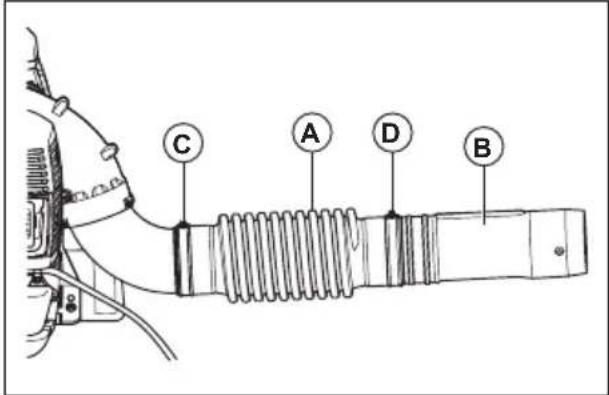

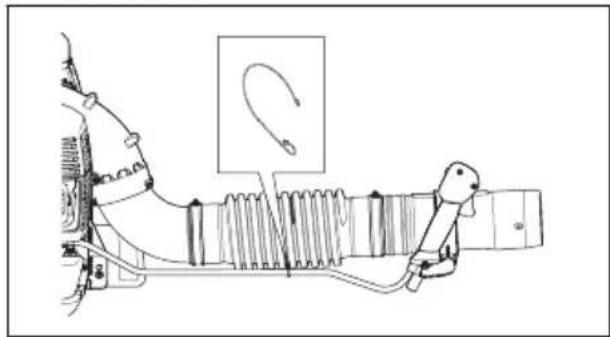

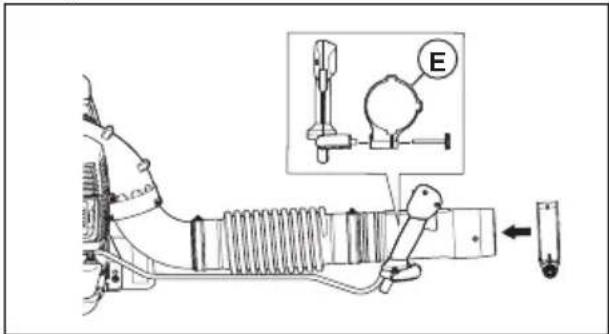

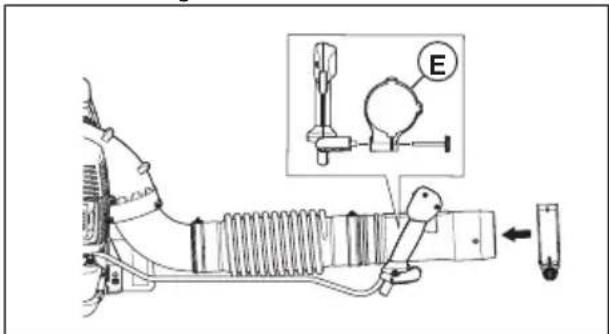

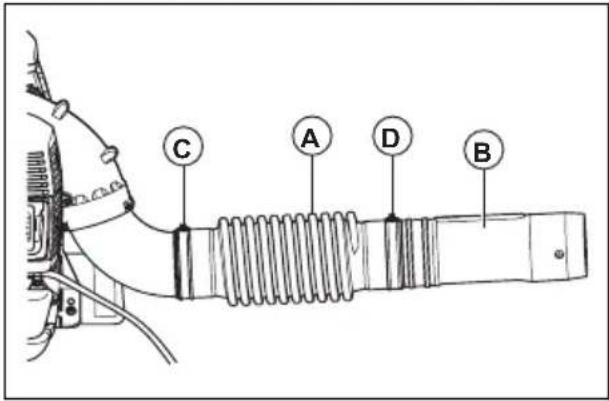

Sādan monteres blæserøret og styrehändtaget på produitet

1. Fastgør den fleksible slange (A) til vinkelrøret og styrerøret (B) med klemmerne (C) og (D).

1. Fastgor handtagsbeslaget (E) pa styreroret. Flugt handtagsbeslaget med flangen pa styreroret.

1. Juster positionen og vinklen på styrehändtaget til en sikker og korrekt arbejdssposition. Spænd grebet.

2. Fastgor kablet til den fleksible slange med kabelholderen.

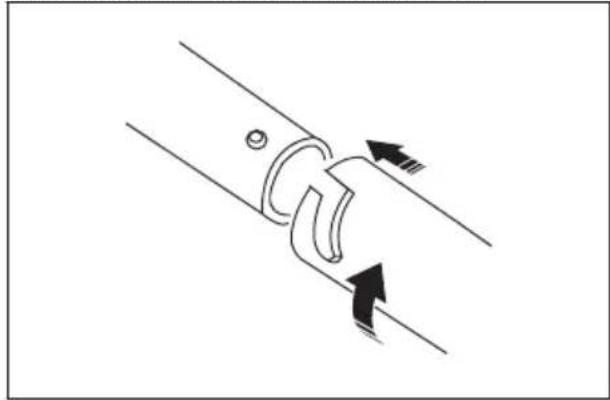

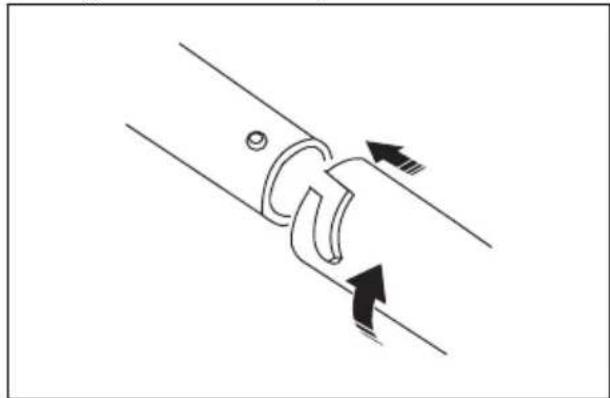

1. Fastgor mellemroret til styererret.

Bemærk: Hvis det er nodvendigt at bruge et laengere rundt blaeser, er det muligt at fa et forlaenget mellemr.

1. Fastgør blæserens mundstykke på mellemrøret.

Bemærk: Blaeserens mundstykke kan kun monteres pa mellemrret.

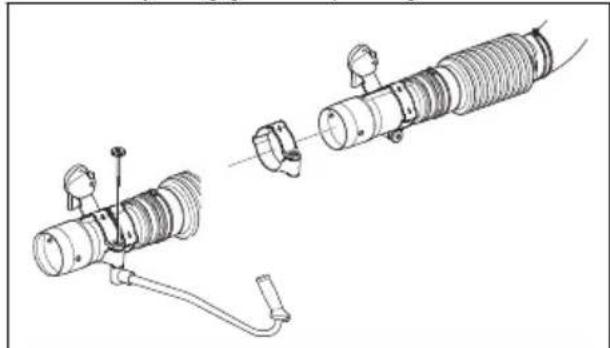

Sādan samles styret (ekStraudstyr)

1. Afmonter mellemrret.
2. Skru grebet pa holderen af, og skub holderen pa styrerøret.
3. Monter styret og grebet. Spænd grebet.

1. Monter mellemrreet.

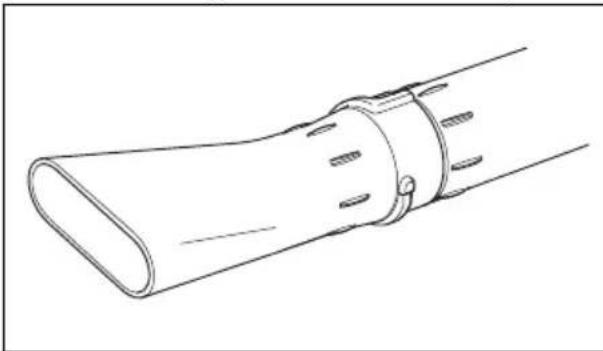

Sādan samles det flade mundstykke (ekStraudstyr)

Det flade mundstykke giver en hojere lufthastighed end Iovblaeserens mundstykke.

• Afmonter blaeserens mundstykke fra mellemrret, og monter det flade mundstykke.

Drift

Indledning

ADVARSEL: Læs og forsta kapitlet om sikkerhed, før du brugerproduktet.

Brændstof

Dette produit har en totaksmotor.

BEMAERK: Forkert brændstof kan medføre beskadigelse af motoren. Brug en blanding af benzin og totaktsole.

Forblandet brændstof

• Brug Husqvarna forblandet alkylatbenzin - det giver det bedste resultat og forlanger af motorens levetid. Dette brændstof indeholder færre skadelige kemikalier sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstandningsgasser. Mængden af rester after forbrændingen er lavere med dette brændstof, som holder komponenterne i motoren mere rene.

Sādan blandes brændstof

Benzin

• Brug blyfri benzin af god kvalitet med et ethanolindhold pa maks. 10 %.

BEMAERK: Brug ici benzin med et oktantalindre end 90 RON/87 AKI. Brug af et lavere oktantal kan forarsage motorbanken, hviket beskadiger motoren.

Totaktsolie

• De bedste resultater opnås ved anvendelse af Husqvarna-totaktsolie.
  Hvis du icike kan fafat i Husqvarna-totaktsolie, kan du ogsa bruge en anden totaktsolie af hoj kvalitet, som er beregnet til luftkolede motorer.

Tal med din serviceforhandler om valg af den korrekte olie.

BEMAERK: Brug aldrig

totaktsolie til vandafkolede
udenbordsmotorer, sakaldt
outboardoil. Brug)oie olie beregnet
til fireaktsmotorer.

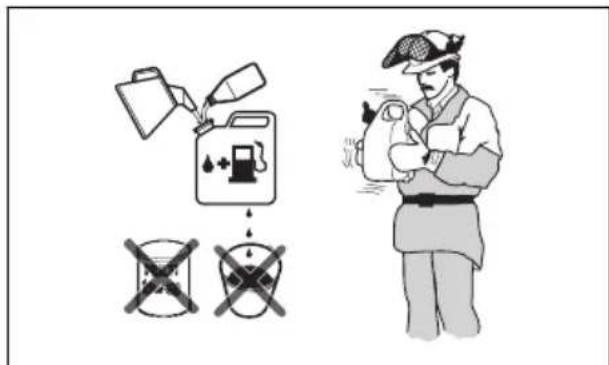

Sādan blandes benzin og totaktsolie

Benzin, liter Totaktsolie, li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

BEMAERK: Sma fejl kan pavirke forholdet i blandingen drastisk, hvis du blander sma mengder brændstof. Mal omhyggeligt mängden af olie, og sorg for, at du fär den rigtige blanding.

1. Fyld halvdelen af maengden af benzin i en ren beholder til braendstof.

2. Tilmaj al olien.

3. Ryst brændstofblandingen.

4. Hæld den resterende maengde over i beholderen.
5. Ryst brændstofblandingen omhyggeligt.

BEMAERK: Bland icke brændstof til mere end 1 maned ad gangen.

Sadan fyldes brændstoftanken

ADVARSEL: Følg nedenstænde fremgangsmåde for din egen sikkerheds skyld.

1. Stands motoren, og lad den blive kold.
2. Rengør omkring brændstoftankens dæksel.

1. Ryst beholderen, og sorg for, at brændstoffet er helt blandet.
2. Afmonter brændstoftankens daeksel langsomt for at aflaste trykket.
3. Fydld brandstoftanken.

BEMAERK: Sorg for, at der icke er for meget braendstof i tanken. Braendstoff udvider sig, naret bliver varmt.

1. Spænd braendstoftankens daeksel welt.
2. Afrens spildt brændstof på og omkringproduktet.
3. Flyt Produktet mindst 3m fod væk fra tankningsstedet og -kilden,inden det startes.

Bemerk: For at se, hvor brændstoftanken sidder
på produitet, se Produktoversigt (360BT) på side 54
og Produktoversigt (570BTS, 580BTS) på side 55.

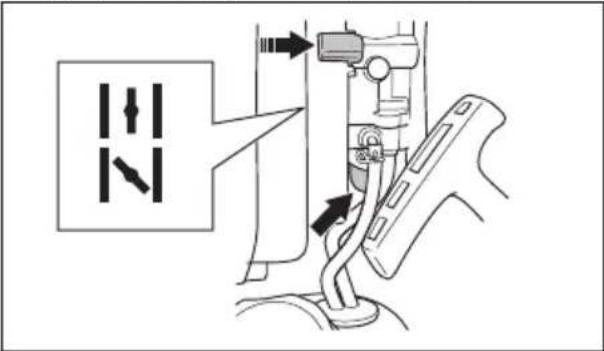

1. For 360BT. Hvis motoren er kold, skal du sætte chokerhandtaget i den lukkede chokerposition. Se Symboler pa produktet pa side 55.

1. For 570BTS og 580BTS. Hvis motoren er kold, skal du sætte chokerhandtaget i den lukkede chokerposition. Se Symboler på produitet pa side 55.

1. Tryk på brændstofpumpbebolden igen ogigen, indtil brændstoff begynder at fyldebrændstofpumpbebolden.Det er ikke ndvendigtat fylde brændstofpumpbebolden helt.
2. Skub start/stop-kontakten med gashandtaget til 1/3 af fartpositionen. Se Sadan betjenes gashandtaget/stop-kontakten pa side 62.

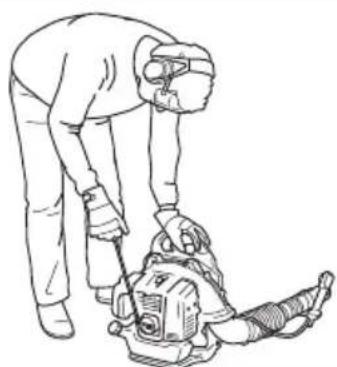

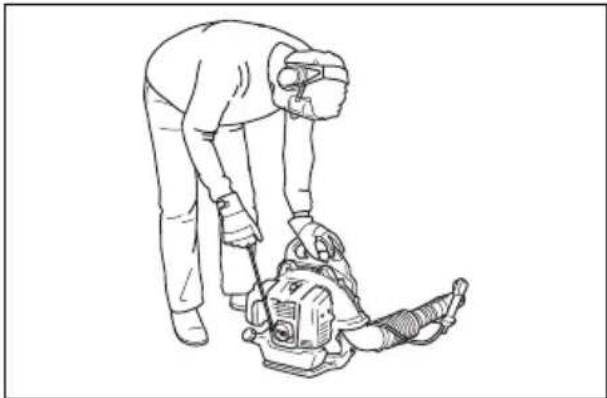

3. Anbring Produktet pa en plan overflade pa jorden.
4. Hold produit med venstre hand.

BEMAERK: Brug ikke dine fødder til at holde produitet.

1. Traek langsomt i startsnorens handtag, indtil du mærker modstand.

2. Træk hurtigt i startsnorens handtag med højre hand. Træk i startsnorens handtag igen og igen, indtil motoren starter.

Bemerk: Trak icke startsnorens handtag helt ud, og slip icke startsnorens handtag.

1. Hvis motoren er kold, skal du gradvis skubbe chokerhandtaget til den abne chokerposition, indtil chokerhandtaget stopper.

2. Hvis motoren er kold, skal du lade motoren kore i 2-3 minutter for at blive varm, før arbejdet pabegyndes.

ADVARSEL: Der slippes luft ud, när motoren startes, og när produit er sat i tomgang. Lad aldrig personerkommen iærheden af produit etller blaeserret.

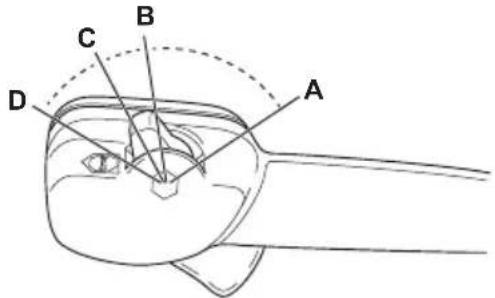

Sādan betjenes gashändtaget/stopkontakten

Giv fuld gas (A).
- Brug 1/3 hastighed (B).
- Brug tomgangshastighed (C).
- Standsprodukter (D).

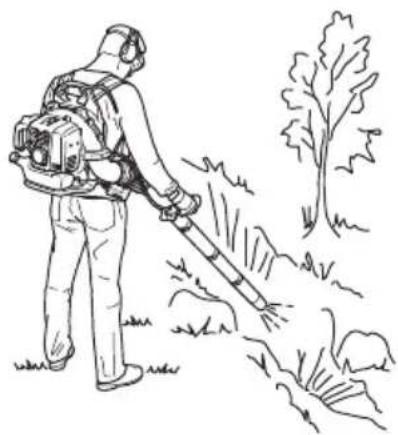

Betjening af Produktet

Denne Iovblaeser er af rygsaktypen og skal bares ved hjaelp af en skulderele, mens den betjenes. Den betjenes og styres ved hjaelp af handtaget pa styrroret med hjire hand.

• Betjen Produktet i normal arbejdstad. Overhold lokale bestemmelse.
• Reducer antallet af udstyrsdele, og vaelg den rigtige hastighed til din opgave. Brug gasreguleringen ved lavest mulige position for at forbhindre mere stoj og stov end nodvendigt.
• Hold voblaeserens mundstykke tæt ved jorden.

Bemark: Husqvarna anbefaler, at du bruger. Iovblaeserens mundstykeforlaenger.

Bemaerk vindretningen, og betjenproduktet iht. vindretningen.
- Brug haveredskaber til at lnsne materiale fra jorden.
I omrader med stov skal du bruge sprjteudstyr til at gore omraret ydt. Det reducerer driftstiden.
- After arbeidet skalprodukter opbevares lodret.

BEMAERK: Stands设施建设 ved maksimal hastighed.

1. Saet start/stop-kontakten med gashandtaget i stoppositionen. Se Sadan betjenes gashandtaget/stop-kontakten pa side 62

Sadan justeres selen

En korrekt tilpasset sele og et korrekt tilpasset produit gør betjeningen lettere.

1. Tag produits sele pá.

2. Spænd sidestropperne, indtil produit er taet mod kroppen.

For 570BTS, 580BTS:

1. Anbring taljebaeltet omkring livet.
2. Spænd remmen på taljebæltet. Sørg for, at Iøvblæserens vægt forbliver på hofterne.
3. Tilslut brystroppen til clipsen.
4. Stram stroppen.

Vedligeholdelse

Indledning

ADVARSEL: Laes og forsta sikkerhedskapitlet, fdr du udforer vedligeholdelse pa produit.

Vedligeholdelsesskema

Vedligeholdelse Hver	dag	Ugentligt	Måned-ligt
Rengør de uvdendige overflader. X
Sørg for, at styrehändtaget fungerer korrekt. X
Sørg for, at start/stop-kontakten fungerer korrekt. Se Sådan kontrolleres start/stop-kontakten på side 58.	X
Undersøg motoren, brændstoffanken og brændstofslangerne for udsvinning. Undersøg brændstofffilteret for forurending. Udskift brændstofffilteret, hvis det er nødvendigt.	X
Rens luftfilteret. Udskift luftfilteret, hvis det er nødvendigt. X
Spænd møtrikker og skruer. X
Undersøg luftindtaget, og kontrollér, at det ikke tilstoppet. X
Undersøg startmotoren og startsnoren for skader. X
Undersøg vibrationsdæmpningsenhederne for skader, revner og skævhe-der. Sørg for, at vibrationsdæmpningsenhederne er monteret korrekt.		X
Efterse tændrøret. Se Sådan kontrolleres tændrøret på side 64.		X
Rens kolesystemet. X
Rens karburatorens uvdendige flader og området omkring den. X
Rengør brændstoffanken. X
Undersøg alle kabler og til Slutninger. X
Undersøg og renngør gnistfangerskærmen på lyddæmperen (påprodukter.uden katalysator).		X
Undersøg og renngør gnistfangerskærmen på lyddæmperen (påprodukter med katalysator).			X
Efterse tændrøret. Udskift dem, hvis det er nødvendigt. X

Sādan justeredutomgangshastigheden

1. Sorg for, at luftfilteret er rent og at luftfilterdaekslet er fastgjort.
2. Juster tomgangshastigheden med tomgangsjusteringsskruen. Se Produktoversigt (360BT) pà side 54 for at se, hvor tomgangsjusteringsskruen sidder pà produit.

Sadan kontrolleres taendrøret

BEMAERK: Brug det anbefaledet taendr. Se Tekniske data pa side 68. Et forkert taendr kan medfore skader pa produit.

1. Stands motoren, og ladproduktet blive koldt.
2. Rengør taendroret, hvis det er snavset.
3. Sorg for, at elektrodeafstanden er korrekt. Se Tekniske data pa side 68.

1. Udskift taendrøret hver maned ell er oftere, hvisd et er nødvendigt.

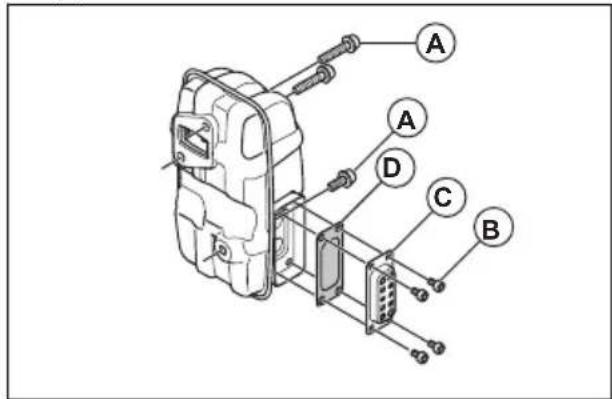

Sadan vedligeholder du lyddæmperen

1. Stands motoren, og lad lyddaemperen blive kold. Brug altid beskyttelseshandsker.
2. Afmonter skruerne (A), skruerne (B) og udblænsningskanalen (C).

1. Fjern gnistfangerskaermen (D), og rengor den med en stalborste. Udskift gnistfangerskaermen, hvis den er beskadiget.

2. Fjern snavs fra lyddemperen og udstodningsporten pa cylinderten med en stalborste.

3. Fastgør gnistfangerskaermen (D) og udblaesningskanalen (C) med skruerne (B). Spænd skruerne til 2-3 Nm.
4. Spænd skruerne (A) til 8-12 Nm. Sørg for, at lyddæmperen er korrekt monteret på produitet.

Sādan undersøges og renses kølesystemet.

Kolesystemet omfatter koleribberne pa cylinderten og afskaermningen til luftindtag.

1. Stop motoren.
2. Sorg for, at kolesystemet不解 er snavset ellter tilstoppet. Hvis det er ndvendigt, skal aftkaermningen til luftindtag og koleribberne rengores.

BEMAERK: Et snavset aller tilstoppet kolesystem kan medfore en stigning i motorens temperatur, hvilket kan forarsage skader pa Produktet. En tilstoppet afskaermningen til luftindtag reducerer blaeserstyrken.

1. Undersøg kolesystemet for skader. Sørg for, at delene er korrekt monteret på produit.

Luftfilter

BEMAERK: Anvend ikke Produktet eden et luftfilter eller med et beskadiget luftfilter. Stov i luften kan forårsage skader på motoren.

Bemark: Et luftfilter, der har varet brugt i lang tid, kan不信 blive helt rent. Udskift luftfilteret regelmassigt, og udskift altid et defekt luftfilter.

Bemark: Rens regelmæssigt luftfilteret for snavs og støv. Dette forhindrer karburatorfejl, startproblemer, tab af motoreffekt, slitage pa motordelene og et hjere brændstoffforbrug end normalt. Rengør luftfilteret med et interval pa 40 timers drift ellerindre, hvis det anvendes under krævende driftsforhold.

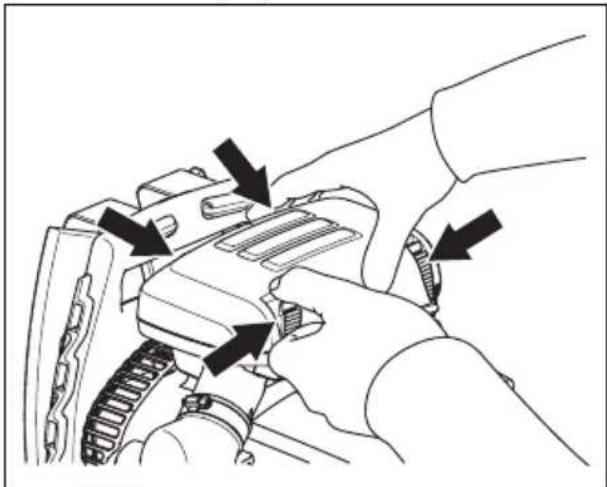

Sadan rengores luftfilteret (360BT)

1. Skub chokerhandtaget til den lukkede position.

2. Fjern luftfilterdaekslet (A).

3. Fjern luftfilteret (B) fra filtrarammen.

1. Rens luftfilteret med varmt saebevand.
2. Rengor den indvendige overflade pa luftfilterdaekslet (A) med en børste.
3. Sādan pāfōrér du olie pá luftfilteret. Se Sādan pāfōres olie pá skumluftfilteret (360BT) pá side 65
4. Sæt luftfilteret på filterrammen.
5. Monter luftfilterdakslet på produitet.

BEMÄRK: Pafør ikke olie på luftfilterets skumelement i 570BTS og 580BTS.

1. Løsn de fastgorelsesskruer, der holder luftfilterdækslet på plads.

1. Fjern skumfilteret (B) og papirfilteret (C) fra filterrammen.
2. Udskift papirfilteret (C).
3. Rens skumfilteret (B) med varmt saebevand.
4. Sorg for, at skumfilteret (B) er tort.
5. Rengor den indvendige overflade af filterdakslet med en børste (A).

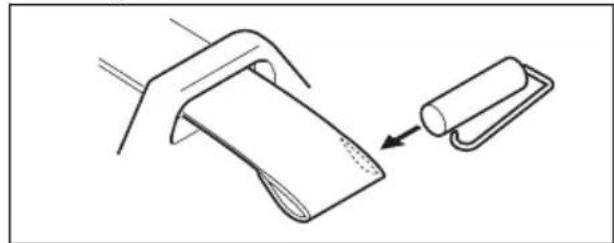

Sadan udskiftes selen

ADVARSEL: En beskadiget sele kan fä produitet til at falde ned og forarssage personskader. Sorg for at montere bajlen korrekt.

1. Stop motoren.
2. Fjern bojlen fra remmen.
3. Før enden af remmen igennem øskenen.

4. Traek den nye rem gennem oskenen.

5. Sæt stiften ind i remmen for at fastgore bojlen til den nye rem.

Fejlfinding

Det er ikke muligt at starte motoren.
Kontrollér Mulig	årsag Løsning
Stopknap. Stopposition Sæt stopkontakten i startpositionen.
Starthage(r). Bøkeret eller slidt startha-ge(r).	Juster eller udskift starthagen/starthagerne.
	Rengør omkring starthagen/starthagerne.
	Kontakt en godkendt serviceforhandler.
Brændstof-tank.	Forkert brændstofty-pe.	Tøm brændstoftanken, og brug det rigtige brændstof.
Karburator. Justering af tomgangsom-drejningstallet.		Indstilling af tomgangshastigheden med justerskruen.
Gnist (ingen-gnist).	Tændrør er beskidt eller vådt.	Sørg for, at tændrør et tør og rent.
	Elektrodeaf-standen på tændrør et forkert.	Rens tændrør. Sørg for, at elektrodeafstanden er korrekt. Sørg for, at tændrør et monteret med radiostødempning.
		Se de tekniske data for at få oplyninger om den korrekte elektrodeafstand.
Tændrør.	Løst tændrør. Spænd tændrør.
	Der er uøns-ket materiale på tændrøretse elektroder.	Sørg for, at brændstofblandingen er korrekt.
		Sørg for, at luftfilteret er rent.

Motoren starter, men standserigen
Kontrollér Mulig	årsag Løsning
Brændstof-tank.	Forkert brændstofty-pe.	Tøm den, og brug korrekt brændstof.
Karburator. Mot	oren fun-gerer ikke kor-rekt i tom-gangshastig-hed.	Kontakt din serviceforhandler.
Luftfilter. Tilstop	pet luft-filter.	Rens luftfilteret.

Tøm brændstoftanken for transport og langtidsopbevaring. Tryk pa brændstofpumpebolden for at sikre, at alt brændstof er fjernet. Bortskaf brændstoffet pa en lokal miljøstation.
- Sorg for, at Produktet er rent, og at der er udfort fuld service for längere tids opbevaring.
Fjern taendroret, og hæld ca. 15 ml totaktsolie i cylinderten. Vend produitet 3 gange, og saet taendroret i igen.
- Fastspænd Produktet sikkert til køretøjet under transport.
Anbring apparatet pa et tort, koltigt og rent sted med god luftgennemstromning. Opbevar Produktet utilgaardeligt for børn.

Tekniske data

Tekniske data

	360BT 570BT S 580BTS
Motor
Cylindervolumen, cm3	65,6 65,6 75	6
Omdrejningstal i tomgang, o/min. 2000 2000	2000
Katalysator Nej Nej Nej
Tændingssystem
Tændrør NGK CMR7H NGK CMR7H NGK	CMR7H
Elektrodeafstand, mm 0,6-0,7 0,6-0,7 0,6-0,7	7
Brændstof-/smøresystem
Benzintankens kapacitet, l / cm3	2,2 / 2200 2,2 /	2200 2,6 / 2600
Vægt
Vægt,.uden brændstof, kg 10,5 11,2 11,8
Støjemissioner 10
Lydeffektniveau, mål t dB(A) 110 110 111
Lydeffektniveau, garanteret LWA dB (A) 111	110 112
Lydniveauer 11
Ækvivalent lydtryksniveau ved brugerens øre, mål t i henhold til EN15503 dB(A):
Udstyret med blæsermundstykke (ori-gnalt)	104 103 100
Vibrationsniveauer 12
Ækvivalente vibrationsniveauuer (ahv,eq) i händtagene mål t i henhold til EN ISO 15503, m/s2	2,5	1,8	1,6
Blæserydelse
Maks. lufthastighed ved blæsermundstyke, m/s	104 106	92
Luftgennemstrømning med blæsermund-stykke, m3/min	18	22	26

Overensstemmelseserklaering

EU-overensstemmelseserklaring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige,

Beskrivelse Rygsækblæser
Varemærke Husqvarna
Type / model 360BT,	570BTS, 580BTS
Identification Serienumrene fra 2022 (360BT), 2023 (570BTS, 580BTS) og fremfter.

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetik kompatilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrensning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

overensstemmelse med bilag V i Radets direktiv

2000/14/EG.

Vedr. oplysninger om stojemission, se Tekniske data pa side 68.

Huskvarna, 2023-01-01

Symboler på produitet

Sikkerhetsutstyr på produit

ADVARSEL: Les de falgende advarslene for du bruker produit.

ADVARSEL: Ikke bruk et produit med en defekt lyddemper.

Hvis du vil se hvor start/stopp-bryteren er pa produitet, kan du se Produktoversikt (360BT) pa side 274.

ADVARSEL: Les og forsta kapittelet om sikkerhet f#r du monterer produit.

Slik monterer du blaseroret og regulatorhandtaket på produitet

1. Fest den fleksible slangen (A) til rørvinkelen og manøvreringsrøret (B) med klemmene (C) og (D).

Merk: Smør manovreringsrøret og den fleksible slangen for Å gjore dem enklere Å montere.

1. Fest handtaksholderen (E) til manovreringsrøret.
   Juster handtaksholderen med flensen på manovreringsrøret.

1. Juster posisjonen og vinkelen til regulatorhandetak til en sikker og korrekt arbeidsstilling.Trekk til knotten.

2. Fest kabelen til den fleksible slangen ved hjelp av kabelklemmen.

1. Fest mellomrøret til manøvringsrøret.

Merk: Dersom det er nodvendig á bruke et lengre rundt blaserror, er et forlenget mellomrortilgengelig.

Slik monterer du styret (valgfritt)

Dette produit har en totaktsmotor.

OBS: Feil type drivstoff kan fere til skader pa motoren. Bruk en blanding av bensin og totaktsolje.

Forhändsblandet drivstoff

Merk: Hvis du vil finne ut hvor drivstofftanken er\ på produitet, kan du se Produktoversikt (360BT) pa\ side 274 og Produktoversikt (570BTS, 580BTS) pa\ side 275.

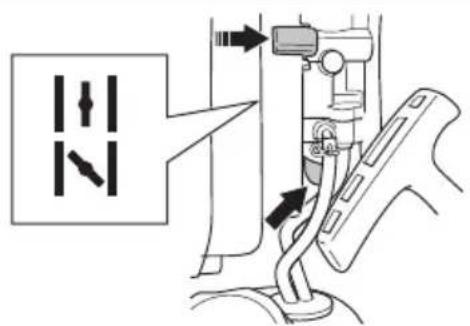

1. For 360BT. Hvis motoren er kald, skyver du chokehendelen til lukket stilling. Se Symboler pa Produktet pa side 275.

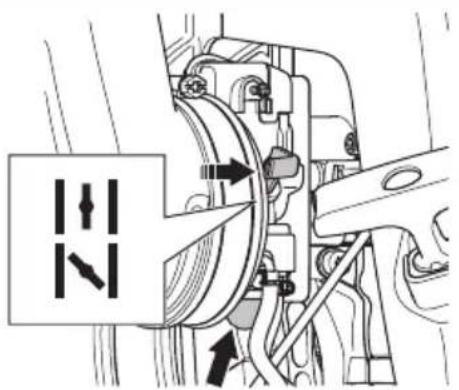

1. For 570BTS og 580BTS. Hvis motoren er kald, skyver du chokehendelen til lukket stilling. Se Symboler pa produktet pa side 275.

1. Trykk gjentatte ganger på pumpen til drivstoffet begynner Å fylle blaren. Det er ikke nødvendig Å fylle blaren helt.
2. Trykk pa start/stopp-bryteren med gassregulatoren satt til stillingen for 1/3 hastighet. Se Slik bruker du gassregulatoren / stopbryteren pa side 282.
3. Plasser produit pa et flatt underlag pa bakken.
4. Hold produit med venstre hand.

OBS: Ikke bruk fottene til a holde Produktet.

Merk: Ikke trekk startsnoren helt ut, og ikke slipp handtaket pa startsnoren.

1. Hvis motoren er kald, skyver du chokehendelen gradvis til apen stilling, til den stopper.
2. Hvis motoren er kald, lar du den gä i to-tre minutter for a varme den opp För bruk.

ADVARSEL: Luft slipspes ut narn motoren startes, og narn produitet gara tomgang. Ikke la noen komme naer produits etler blaserret.

kapittelet om sikkerhet for du utforer vedlikehold pa produitet.

Vedlikeholdsskjema

1. Sorg for at luftfilteret er rent og at luftfilterdekselet er festet.
2. Juster tomgangsturtallet med tomgangsskruen. Hvis du vil se hvor tomgangsskruen er pa produitet, kan du se Produktoversikt (360BT) pa side 274.

Kontrollere pennpluggen

OBS: Bruk anbefalt tennplugg. Se Tekniske data pa side 287. Feil tennplugg kan fore til skade pa Produktet.

1. Stopp motoren, og la produitet bli avkjolt.

2. Rengjør tennpluggen hvis den er skitten.

3. Kontroller at elektrodeavstanden er riktig. Se Tekniske data pa side 287.

1. Skift tennpluggen manedlig, ellr oftere om nodvendig.

Slik utfører du vedlikehold på lyddemperen

1. Stopp motoren, og la lyddemperen bl avkjolt. Bruk alltid vernehansker.

2. Fjern skruene (A), skruene (B) og eksoskanalen (C).

1. Fjern gnistfangernettet (D) og rengjør det med en stalborste. Bytt ut gnistfangerskjermen hvis det er ødelagt.
2. Fjern smuss fra lyddemperen og fra utlopsventilen pa cylinderten med stalborsten.
3. Monter gnistfangernettet (D) og eksoskanalen (C) med skruene (B).Trekk til skruene med 2- 3 Nm.
4. Trekk til skruene (A) med 8-12 Nm. Kontroller at lyddemperen er festet til produitet på riktig måte.

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer pa eget ansvar at produitet:

Beskrivelse Ryggbåren blåser
Merke Husqvarna
Type/modell 360BT,	570BTS, 580BTS
ID Serienumre datert	2022 (360BT), 2023 (570BTS, 580BTS) og senere

fullstendig overholder følgende EU-direktiver og -forskritter:

Stefan Holmberg, FoU-direktør, teknolegiledse, Husqvarna AB

Symboler på Produkten

Den har Produkten overensstammer med gallande EG-direktiv.

Denna produit har en tvataktsmotor.

WARNING: Folj nedanstænde procedur für din sakerhet.
