KULLANIM KILAVUZU 360BT HUSQVARNA

• Huskvarna, 2023-01-01 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Ansvarig för teknisk dokumentation 1967 - 001 - 20.01.2023 409İçindekiler Giriş p. 410
• Güvenlik p. 412
• Montaj p. 415
• Çalışma p. 416
• Bakım p. 419
• Sorun giderme p. 422
• Taşıma ve saklama p. 423
• Teknik veriler p. 424

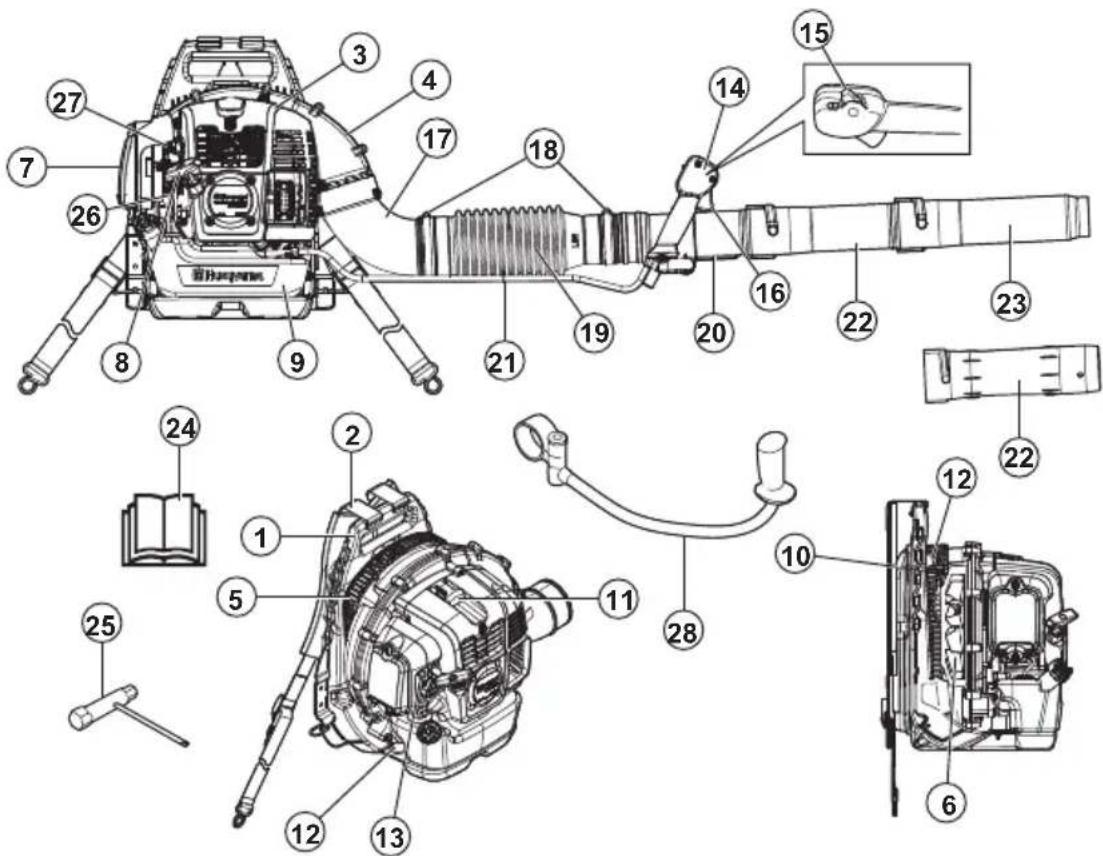

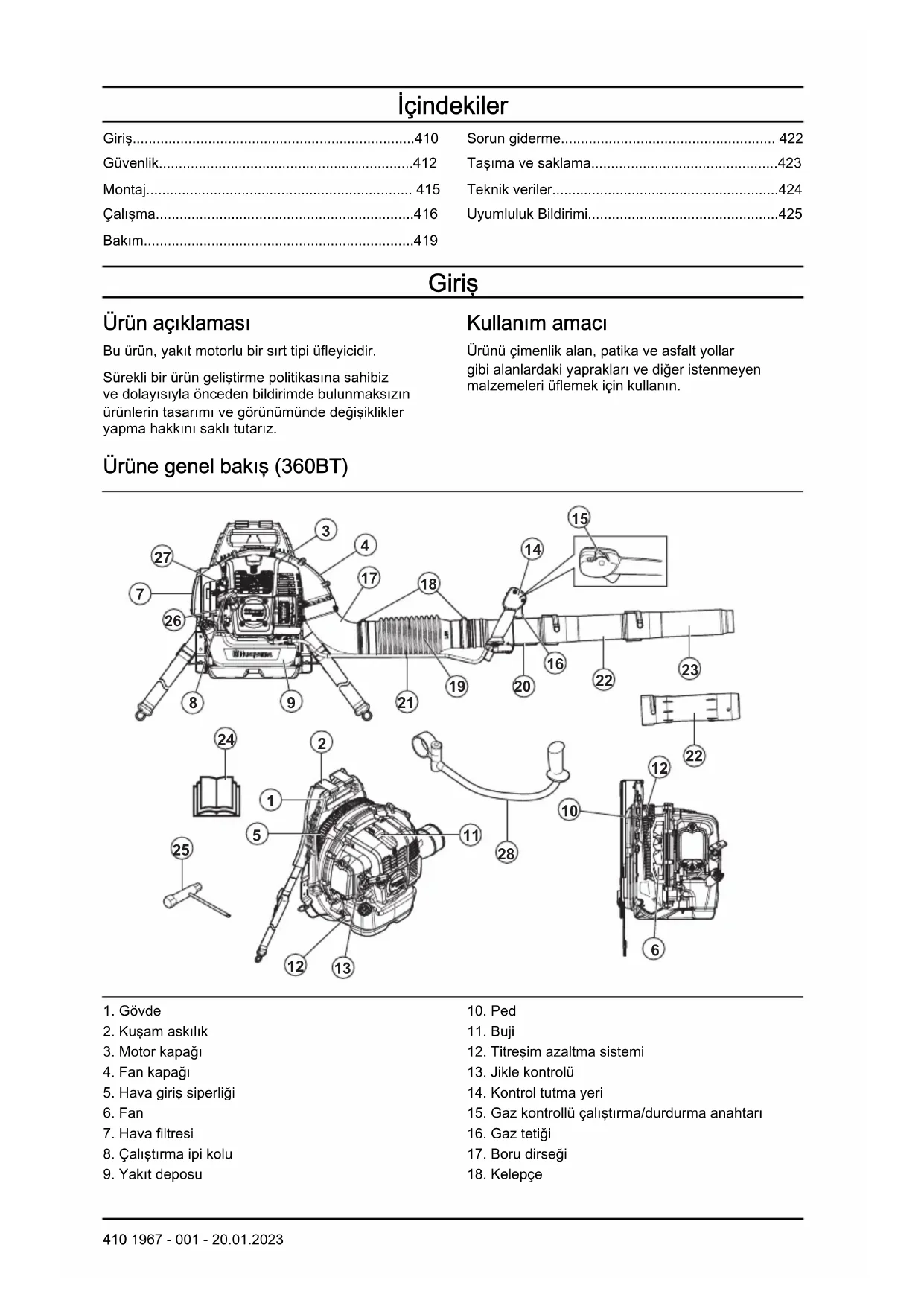

• Uyumluluk Bildirimi Giriş Ürün açıklaması Bu ürün, yakıt motorlu bir sırt tipi üfleyicidir. Sürekli bir ürün geliştirme politikasına sahibiz ve dolayısıyla önceden bildirimde bulunmaksızın ürünlerin tasarımı ve görünümünde değişiklikler yapma hakkını saklı tutarız. Kullanım amacı Ürünü çimenlik alan, patika ve asfalt yollar gibi alanlardaki yaprakları ve diğer istenmeyen malzemeleri üflemek için kullanın. Ürüne genel bakış (360BT) p. 425

5. Hava giriş siperliği

8. Çalıştırma ipi kolu

15. Gaz kontrollü çalıştırma/durdurma anahtarı

23. Yaprak üfleyici ucu

24. Kullanım kılavuzu

26. Yakıt pompası diyaframı haznesi

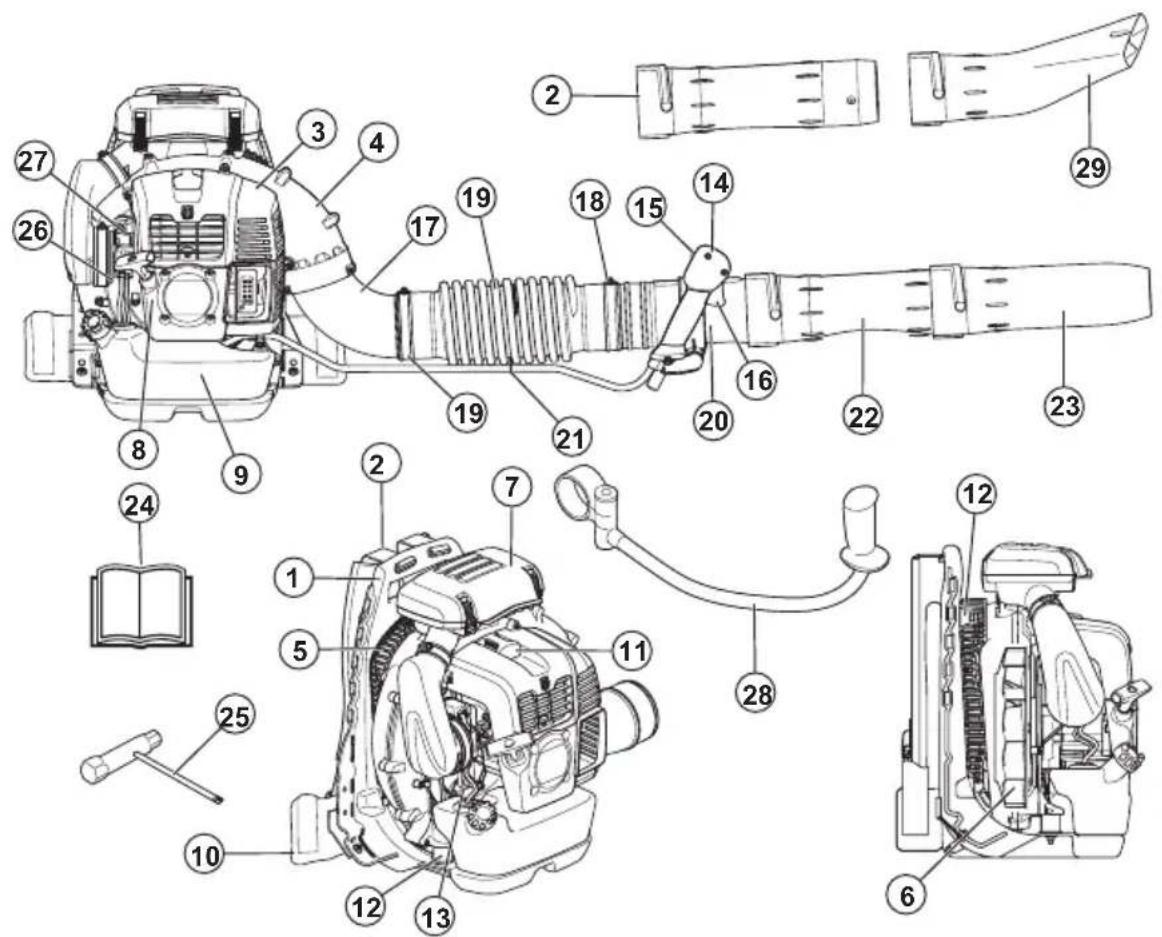

Ürüne genel bakış (570BTS, 580BTS)

5. Hava giriş siperliği

8. Çalıştırma ipi kolu

15. Gaz kontrollü durdurma anahtarı

23. Yaprak üfleyici ucu

24. Kullanım kılavuzu

26. Yakıt pompası diyaframı haznesi

Ürün üzerindeki semboller UYARI! Bu ürün, tehlikeli olabilir ve operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Dikkatli olun ve ürünü doğru kullanın. 1967 - 001 - 20.01.2023 411Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. Onaylı kulak koruma ekipmanı ve onaylı koruyucu gözlük kullanın. Ortamda toz varsa solunum maskesi kullanın. Onaylı koruyucu eldiven kullanın. Benzin ve iki zamanlı yağ karışımı. Yakıt pompası diyaframı haznesi. Tüm uzuvlarınızı sıcak yüzeylerden uzak tutun. Jikle, açık konumu. Jikle, kapalı konumu. Bu ürün yürürlükteki AT Direktiflerine uygundur. Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 424

etiketin üstünde belirtilmektedir. Fırlayan nesnelere karşı dik- katli olun. Fırlayan nesne- ler ciddi yaralanmalara ne- den olabilir. Kişisel koruyucu ekipmanlar kullanın. İnsan veya hayvanlarla ara- nızda en az 15 m'lik bir gü- venlik mesafesi bırakın. yyyyhhxxxxx Nominal değerler plakası se- ri numarasını gösterir. yyyy üretim yılı, hh ise üretim haf- tasıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. 412 1967 - 001 - 20.01.2023DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Üreticinin onayı olmadan üründe değişiklik yapmayın ve her zaman orijinal aksesuarları kullanın. Onaylanmayan değişiklikler ve/veya aksesuarlar, operatörün veya diğer kişilerin ciddi şekilde yaralanmasına veya ölümüne neden olabilir.

• Hasarlı ürünü kullanmayın. Bu kullanım kılavuzunda belirtilen emniyet kontrollerini ve bakımları gerçekleştirin. Diğer tüm bakım işlemleri, yetkili servis personeli tarafından yapılmalıdır.

• Tüm servis ve onarım işlemleri yetkili servis personeli tarafından gerçekleştirilmelidir. Ürünün bir parçası kusurluysa servis bayinizle görüşün. Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün, tehlikeli olabilir ve operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Dikkatli olun ve ürünü doğru kullanın.

• Kullanmadan önce ürünü kontrol edin. Bkz. Bakım sayfada: 419

• Ürünü yorgunken, hastayken veya görüşünüzü, yargı kabiliyetinizi ve koordinasyonunuzu etkileyebilecek alkol ya da diğer uyuşturucu maddelerin etkisi altındayken kullanmayın.

• Kullanmadan önce tüm kapakları ve siperlikleri takın. Elektrik çarpmasını önlemek için buji kapağının ve ateşleme kablosunun hasar görmediğinden emin olun.

• Motor açıkken bujiye veya ateşleme kablosuna dokunmayın.

• İnsan veya hayvanlarla aranızda en az 15 m'lik bir güvenlik mesafesi bırakın. İnsanlar, çocuklar veya hayvanlar 15 m'den daha fazla yaklaşırsa ürünü durdurun. Ürünü insanlardan, hayvanlardan, açık pencerelerden ve diğer nesnelerden uzağa yönlendirin.

• Çocukların ürünü kullanmasına izin vermeyin. Bu kullanım kılavuzunun içeriğini tüm operatörlerin okuyup anladığından emin olun.

• Çalışma sırasında ellerinizi veya diğer nesneleri yaprak üfleyici muhafazasından uzak tutun. Döner parçalar ciddi yaralanmalara neden olabilir.

• Hava giriş siperliği takılı değilse ürünü kullanmayın. Kullanmadan önce hava giriş siperliğinin takıldığından ve hasarlı olmadığından her zaman emin olun.

• Acil bir durum meydana gelirse kuşam askılığın bel ve göğüs kemerlerini serbest bırakıp ürünün düşmesini sağlayın.

• Ulusal düzenlemelere ve direktiflere uyun.

• Tüm uzuvlarınızı sıcak yüzeylerden uzak tutun.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda parazitlenmeye neden olabilir. Ciddi yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Çok fazla titreşim dolaşım veya sinir sistemine zarar verebilir. Uyuşma, his kaybı, karıncalanma, iğnelenme, ağrı, güç kaybı veya parmak, el ya da bileklerinizdeki cilt renginde değişiklik gibi belirtiler varsa doktorunuza danışın.

• Fırlayan nesnelere karşı dikkatli olun. Fırlayan nesneler ciddi yaralanmalara neden olabilir.

• Ürünü sis, yağmur, kuvvetli rüzgar ve aşırı soğuk ortamlar gibi kötü hava şartlarında kullanmayın. Kötü hava koşullarında çalışmak yorgunluğa ve tehlikeli durumlara neden olabilir.

• Hareket edebildiğinizden ve dengeli pozisyonda kalabildiğinizden emin olun. Çalışma alanında bulunabilecek taş gibi engelleri kontrol edin. Ürünü eğimli yerlerde kullanıyorsanız dikkatli olun.

• Ürünü motor açıkken yere koymayın.

• Ürünü merdiven gibi yüksek konumlardan çalıştırmayın.

• Bir kaza olursa mutlaka duyulabileceğinizden emin olun.

• Egzoz dumanı çıkışının tıkalı olmadığından emin olun. Ürünün hasar görmesini önlemek için engelleri egzoz dumanı çıkışından en az 50 cm mesafede tutun.

• Ürünü kapalı alanlarda, hava akışı yetersiz olan yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motor egzozu dumanlarının içerdiği karbon monoksit, karbon monoksit zehirlenmesine neden olabilir. Motor egzozu dumanları sıcaktır ve yangına neden olabilecek kıvılcımlar içerebilir. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak 1967 - 001 - 20.01.2023 413yaralanmanın derecesini azaltır. Daha fazla bilgi için lütfen satıcınızla görüşün.

• Onaylanmış kulak koruma ekipmanı kullanın. Uzun süre gürültüye maruz kalınması sürekli işitme kaybına yol açabilir.

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlüğü ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

• Kullanım ve bakım sırasında koruyucu eldivenler kullanın.

• Kaymaz tabanlı koruyucu botlar veya ayakkabılar giyin.

• Güçlü kumaştan ve tam uzunlukta kıyafetler kullanın. Takı veya açık ayakkabılar kullanmayın. Yaralanma riskini azaltmak için giysileriniz dar olmalı ancak hareketlerinizi sınırlamamalıdır. Saçınızın dönen parçalara veya dallara takılmamasını önlemek için saçınızı omuzlarınızın üzerinde toplayın.

• Toz riski varsa solunum koruması kullanın.

• İlk yardım ekipmanını yakında bulundurun. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Bkz. Bakım sayfada: 419

• Güvenlik araçları arızalıysa Husqvarna bayinizle görüşün. Susturucuyu kontrol etme UYARI: Susturucusu bozuk olan bir ürünü kullanmayın. UYARI: Susturucu rölantinin yanı sıra çalışma sırasında ve sonrasında çok ısınır. Yanıkları önlemek için koruyucu eldiven takın. UYARI: Susturucunun iç kısmında kanserojen olabilecek kimyasal maddeler bulunmaktadır. Hasarlıysa susturucuya dokunmayın.

• Susturucuyu düzenli olarak gözle kontrol edin. Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanını operatörden uzağa gönderir. Bkz. Susturucuda bakım yapma sayfada: 420

Titreşim azaltma sistemini kontrol etme

1. Titreşim azaltma ünitelerinde çatlak veya

deformasyon olmadığından emin olun.

2. Titreşim azaltma ünitelerinin motor ünitesine ve

kol ünitesine doğru bir şekilde takıldığından emin olun. Ürününüzde kullanılan titreşim azaltma sistemi hakkında bilgi için bkz. Ürüne genel bakış (360BT) sayfada: 410

Başlatma/durdurma anahtarını kontrol etme

1. Motoru durdurmak için çalıştırma/durdurma

anahtarını kullanın.

2. Motorun tamamen durduğundan emin olun.

Çalıştırma/durdurma anahtarının ürününüzün neresinde olduğunu görmek için bkz. Ürüne genel bakış (360BT) sayfada: 410

Kuşam askılık güvenliği

• Bel kemerinin bağlı olduğundan ve doğru şekilde ayarlandığından emin olun. Kuşam askılığın sabitlenmemiş uçları dönen parçalara girebilir ve fanın hasar görmesine neden olabilir. Fan hasar görürse ürünün gevşek parçaları fırlayıp yaralanmaya veya hasara neden olabilir. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yakıtı kapalı mekanlarda veya bir ısı kaynağının yakınında karıştırmayın ya da ilave etmeyin.

• Üründe veya vücudunuzda yakıt ya da yağ kalıntısı varsa ürünü çalıştırmayın.

• Motorda yakıt sızıntısı varsa ürünü çalıştırmayın. Motorda yakıt sızıntısı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken her zaman dikkatli olun. Yakıt yanıcı ve yakıt dumanları patlayıcıdır; bunlar ciddi yaralanmaya veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Ürünü veya yakıt konteynerini sıcak nesnelerin, açık ateşin, kıvılcımın veya pilot alevin yakınına yerleştirmeyin.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. 414 1967 - 001 - 20.01.2023• Bakım ve montajdan önce motoru durdurun, bujiyi çıkarın ve motorun soğumasını bekleyin.

• Tıkalı bir kıvılcım önleyici siperlik, motorun aşırı ısınmasına neden olur ve bu da motora hasar verir. Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlayın. Yaprak üfleyici borusunu ve kontrol tutma yerini ürüne takma

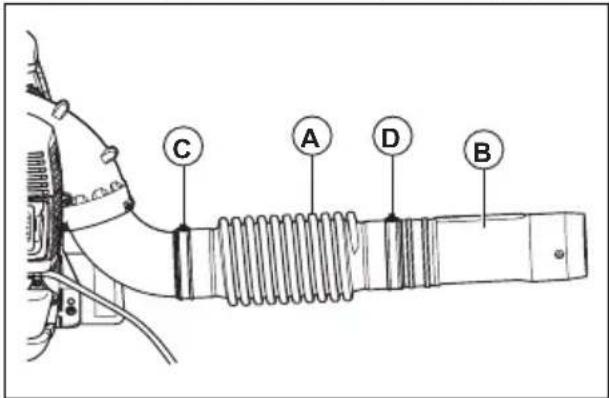

1. Esnek hortumu (A) boru dirseğine ve kontrol

borusuna (B) kelepçelerle (C ve D) birlikte takın.

Not: Montajı kolaylaştırmak için kontrol borusunu ve esnek hortumu yağlayın.

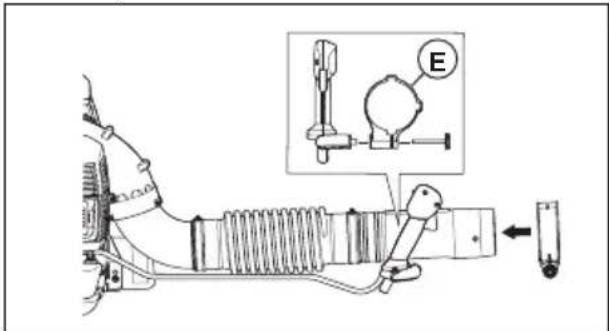

2. Tutma yeri tutucuyu (E) kontrol borusuna takın.

Tutma yeri tutucuyu kontrol borusundaki flanşla hizalayın.

3. Kontrol tutma yerini, güvenli ve doğru bir çalışma

konumuna ve açısına getirin. Düğmeyi sıkın.

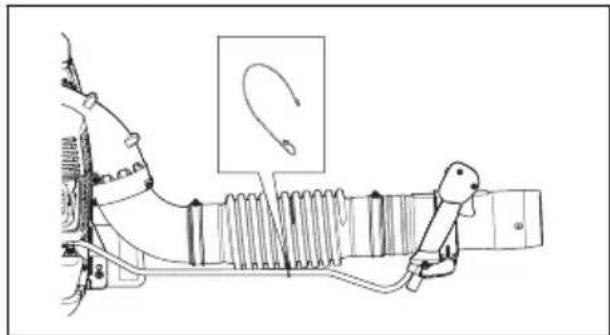

4. Kablo kelepçesini kullanarak kabloyu esnek

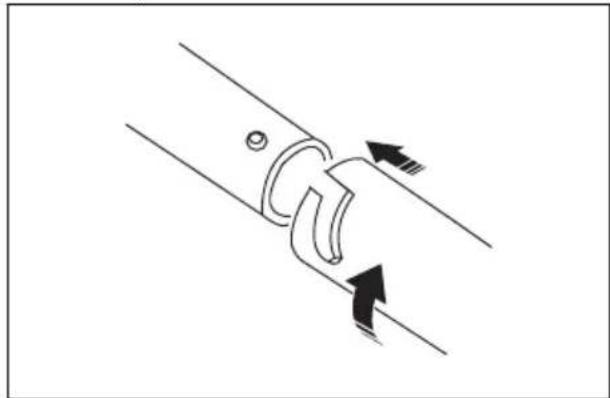

5. Ara boruyu kontrol borusuna takın.

Not: Daha uzun bir dairesel yaprak üfleyici borusu kullanılması gerekiyorsa uzatılmış ara boru mevcuttur.

6. Yaprak üfleyici ucunu ara boruya takın.

Not: Yaprak üfleyici ucu yalnızca ara boruya takılabilir. Tutma çubuğunu monte etme (isteğe bağlı aksesuar)

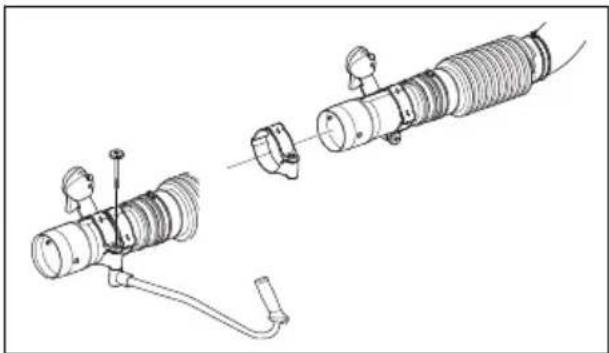

1. Ara boruyu sökün.

2. Düğmeyi tutucudan çıkarın ve tutucuyu kontrol

borusuna doğru itin. 1967 - 001 - 20.01.2023 4153. Tutma çubuğunu ve düğmeyi takın. Düğmeyi sıkın.

4. Ara boruyu monte edin.

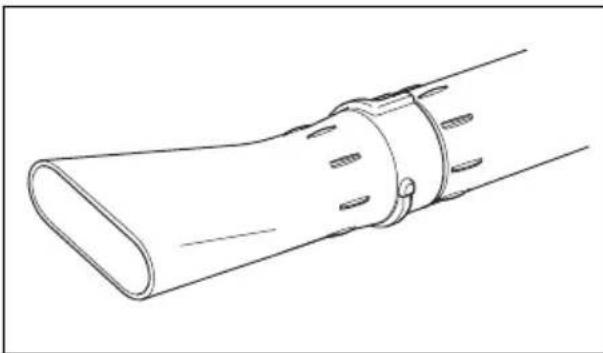

Düz ucu monte etme (isteğe bağlı aksesuar) Düz uç, yaprak üfleyici ucundan daha yüksek hava hızı sağlar.

• Yaprak üfleyici ucunu ara borudan çıkarın ve düz ucu takın. Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Yakıt Bu üründe iki zamanlı motor bulunur. DİKKAT: Yanlış tür yakıtın kullanımı motor hasarına neden olabilir. Benzin ve iki zamanlı motor yağı karışımı kullanın. Hazır yakıt karışımı

• Motorun en iyi performansı göstermesi ve motor ömrünün uzaması için Husqvarna hazır alkilat yakıt kullanın. Zararlı egzoz dumanını azaltan bu yakıt, normal yakıta kıyasla daha az zararlı kimyasal içerir. Bu yakıt yanma sonrası daha az kalıntı bıraktığından, motor bileşenlerini daha temiz tutar. Yakıtın karıştırılması Benzin

• Maksimum %10 etanol içerikli iyi kalite kurşunsuz benzin kullanın. DİKKAT: Oktan oranı 90 RON/87 AKI değerinin altında olan benzin kullanmayın. Daha düşük oktanlı benzinin kullanılması motorda vuruntuya ve hasarlara neden olabilir. İki zamanlı yağ

• En iyi sonuçlar ve performans için Husqvarna iki zamanlı yağ kullanın.

• Husqvarna iki zamanlı yağ yoksa hava soğutmalı motorlar için iyi kalitede başka bir iki zamanlı yağ kullanın. Doğru yağı seçmek için servis bayinizle iletişime geçin. DİKKAT: Su soğutmalı dış motorlar için olan ve dış yağ olarak da bilinen iki zamanlı yağı kullanmayın. Dört zamanlı motor yağlarını kullanmayın. Benzinle iki zamanlı yağı karıştırma Benzin, litre İki zamanlı yağ, litre %2 (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 DİKKAT: Az miktarda yakıt karıştırırken yapılan küçük bir hata, karışımın oranını büyük ölçüde etkileyebilir. Doğru karışımı elde ettiğinizden emin olmak için yağ miktarını dikkatli bir şekilde ölçün. 416 1967 - 001 - 20.01.20231. Benzinin yarısını temiz bir yakıt kabına doldurun.

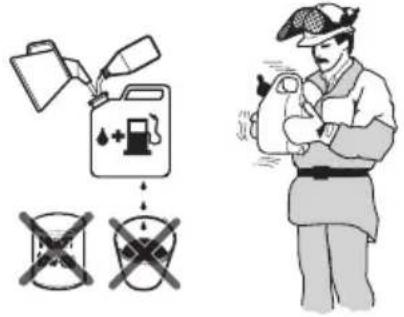

2. Yağ miktarının tümünü ekleyin.

3. Yakıt karışımını çalkalayın.

4. Kalan benzini kaba ekleyin.

5. Yakıt karışımını dikkatlice çalkalayın.

DİKKAT: Tek seferde 1 aylıktan fazla yakıt karıştırmayın. Yakıt deposunu doldurma UYARI: Güvenliğiniz için aşağıdaki prosedüre uyun.

1. Motoru durdurun ve soğumasını bekleyin.

2. Yakıt deposu kapağının çevresini temizleyin.

3. Kabı sallayın ve yakıtın iyice karıştığından emin

4. Basıncı tahliye etmek için yakıt deposu kapağını

5. Yakıt deposunu doldurun.

DİKKAT: Yakıt deposunda çok fazla yakıt olmadığından emin olun. Yakıt ısındığında genleşir.

6. Yakıt deposunun kapağını dikkatlice sıkın.

7. Ürünün üzerindeki ve çevresindeki yakıt

kalıntılarını temizleyin.

8. Motoru çalıştırmadan önce ürünü yakıt ikmali

alanından ve yakıt kaynağından en az 3 m/10 ft uzaklaştırın. Not: Yakıt deposunun ürününüzün neresinde olduğunu görmek için bkz. Ürüne genel bakış (360BT) sayfada: 410

Ürüne genel bakış (570BTS, 580BTS) sayfada: 411

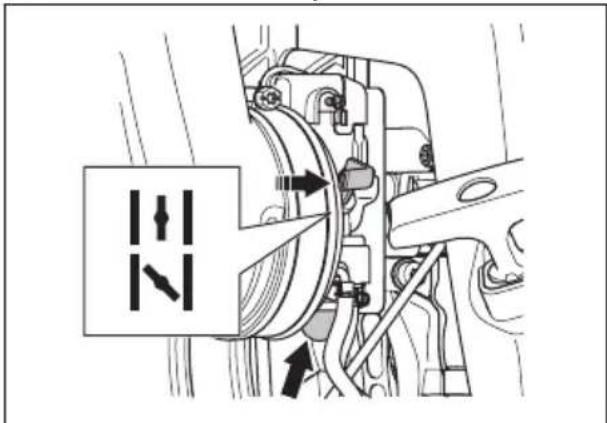

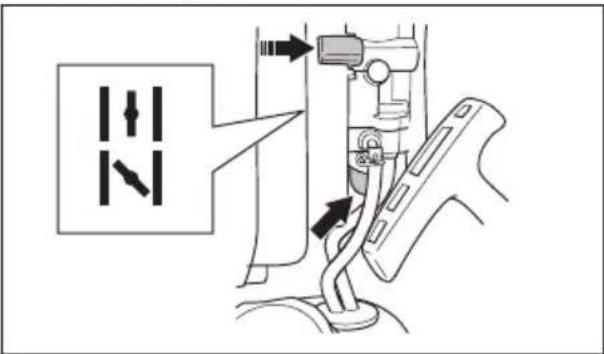

1. 360BT için. Motor soğuksa jikle kolunu jikle

kapalı konumuna itin. Bkz. Ürün üzerindeki semboller sayfada: 411

2. 570BTS ve 580BTS modeli için. Motor soğuksa

jikle kolunu jikle kapalı konumuna itin. Bkz. Ürün üzerindeki semboller sayfada: 411

3. Yakıt hazneye dolmaya başlayana kadar yakıt

pompası diyaframı haznesine tekrar tekrar basın. Yakıt pompası diyaframı haznesini tamamen doldurmak gerekmez.

4. Gaz kontrollü çalıştırma/durdurma anahtarını 1/3

hız konumuna itin. Bkz. Gaz kontrolü/durdurma anahtarını kullanma sayfada: 418

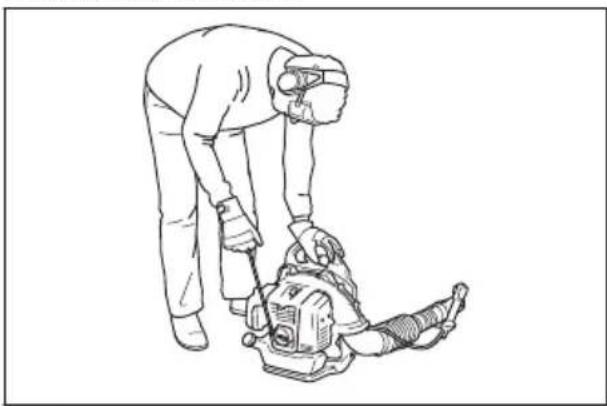

5. Ürünü yerde düz bir yüzeye yerleştirin.

6. Ürünü sol elinizle tutun.

DİKKAT: Ürünü ayaklarınızla sabitlemeyin.

7. Direnç oluşana kadar marş ipi tutma yerini

yavaşça çekin. 1967 - 001 - 20.01.2023 4178. Marş ipi tutma yerini sağ elinizle hızlıca çekin. Marş ipi tutma yerini motor çalışana kadar tekrar tekrar çekin. Not: Marş ipi tutma yerini sonuna kadar çekmeyin ve marş ipinin tutma yerini elinizden bırakmayın.

9. Motor soğuksa jikle kolunu, durana kadar

kademeli olarak jikle açık konumuna itin.

10. Motor soğuksa çalıştırmadan önce motorun 2-3

dakika ısınmasını bekleyin. UYARI: Motor çalıştırıldığında ve ürün rölantideyken hava tahliye edilir. Kişilerin ürünün veya yaprak üfleyici borusunun yakınına gelmesine izin vermeyin. Gaz kontrolü/durdurma anahtarını kullanma

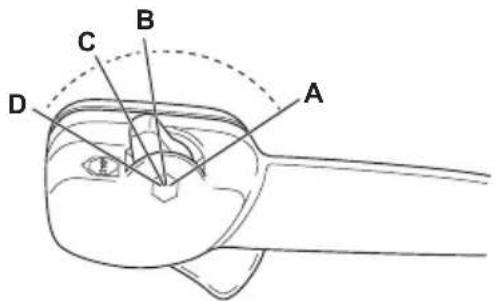

• Tam gaz uygulayın (A).

• 1/3 hız uygulayın (B).

• Rölanti uygulayın (C).

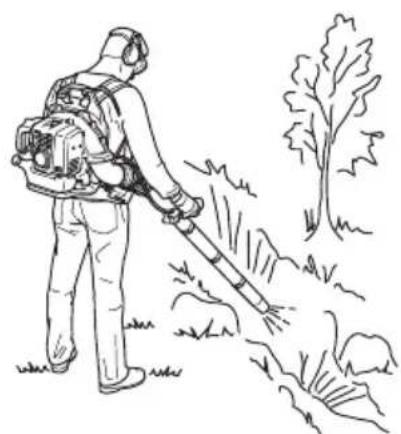

• Ürünü durdurun (D). Ürünü kullanma

• Bu, sırt tipi bir yaprak üfleyicidir ve çalışırken omuz kuşam askılığı kullanılarak taşınır. Sağ el kullanılarak borunun üzerindeki tutma yeri ile çalıştırılır ve kontrol edilir.

• Ürünü normal çalışma saatlerinde kullanın. Yerel yönetmeliklere uyun.

• Ekipman parçalarını azaltın ve göreviniz için doğru hızı seçin. Gerekenden daha fazla gürültü ve toz çıkmasını önlemek için gaz pedalını mümkün olan en düşük konumda kullanın.

• Yaprak üfleyici ucunu yere yakın tutun. Not: Husqvarna, tam yaprak üfleyici ucu uzatmasını kullanmanızı önerir.

• Rüzgar yönüne dikkat edin ve ürünü rüzgar yönünde çalıştırın.

• Malzemeleri yerden ayırmak için uygun bahçe aletlerini kullanın.

• Tozlu alanlarda alanı ıslatmak için sprey ekipmanını kullanın. Bu işlem, çalışma süresini azaltır.

• Ürünü kullandıktan sonra dikey konumda saklayın. Ürünü durdurma DİKKAT: Ürünü tam hızda durdurmayın.

1. Gaz kontrollü çalıştırma/durdurma anahtarını

durdurma konumuna getirin. Bkz. Gaz kontrolü/ durdurma anahtarını kullanma sayfada: 418

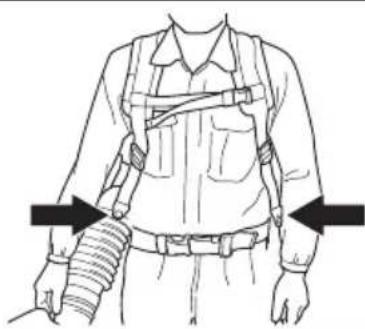

Kuşam askılığı ayarlama Doğru ayarlanmış bir kuşam askılık ve ürün, kullanımı kolaylaştırır.

1. Ürünün kuşam askılığını takın.

2. Ürün, vücudunuzu sıkıca kavrayana kadar yan

kayışları sıkın. 570BTS, 580BTS için:

3. Bel kemerini belinize takın.

4. Bel kemeri kayışını sıkın. Yaprak üfleyici

ağırlığının kalçalarınızda kaldığından emin olun.

5. Göğüs kayışını klipse bağlayın.

1967 - 001 - 20.01.2023Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım Günlük Haftalık olarak Aylık olarak Dış yüzeyleri temizleyin. X Kontrol kolunun doğru şekilde çalıştığından emin olun. X Çalıştırma/durdurma anahtarının doğru şekilde çalıştığından emin olun. Bkz. Başlatma/durdurma anahtarını kontrol etme sayfada: 414

Motorda, yakıt tankında ve yakıt hatlarında kaçak olup olmadığına bakın. Yakıt filtresinde kirlilik olup olmadığını kontrol edin. Gerekirse yakıt filtresini değiştirin.

Hava filtresini temizleyin. Gerekirse hava filtresini değiştirin. X Somun ve vidaları sıkın. X Hava girişini inceleyin ve tıkalı olmadığından emin olun. X Marş motorunda ve marş ipinde hasar olup olmadığına bakın. X Titreşim azaltma ünitelerinde hasar, çatlak ve aşınma olup olmadığını kon- trol edin. Titreşim azaltma ünitelerinin doğru şekilde takıldığından emin olun.

Bujiyi kontrol edin. Bkz. Bujinin kontrolü sayfada: 419 . X Soğutma sistemini temizleyin. X Karbüratörün dış yüzeyini ve etrafındaki bölgeyi temizleyin. X Yakıt tankını temizleyin. X Tüm kabloları ve bağlantıları kontrol edin. X Susturucu üzerindeki kıvılcım önleyici siperliğini kontrol edip temizleyin (ka- talitik konvertörü olmayan ürünler için).

Susturucu üzerindeki kıvılcım önleyici siperliğini kontrol edip temizleyin (ka- talitik konvertörlü ürünler için).

Bujiyi kontrol edin. Gerekirse değiştirin. X Rölantinin ayarlanması

1. Hava filtresinin temiz olduğundan ve hava filtresi

kapağının takıldığından emin olun.

2. Rölanti vidasını kullanarak rölantiyi ayarlayın.

Rölanti vidasının ürününüzün neresinde olduğunu görmek için bkz. Ürüne genel bakış (360BT) sayfada: 410

Bujinin kontrolü DİKKAT: Önerilen bujiyi kullanın. Bkz. Teknik veriler sayfada: 424 . Yanlış buji, ürüne zarar verebilir.

1. Motoru durdurun ve ürünün soğumasını bekleyin.

2. Buji kirliyse bujiyi temizleyin.

1967 - 001 - 20.01.2023 4193. Elektrot boşluğunun doğru olduğundan eminolun. Bkz. Teknik veriler sayfada: 424

4. Bujiyi ayda bir veya gerekirse daha sık değiştirin.

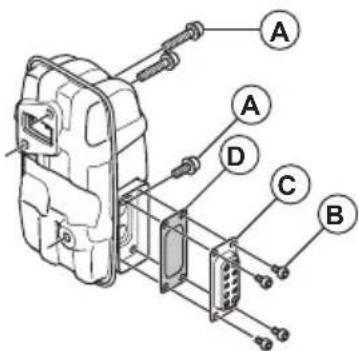

Susturucuda bakım yapma 1. Motoru durdurun ve susturucunun soğumasınıbekleyin. Daima koruyucu eldivenler kullanın.2. Vidaları (A), vidaları (B) ve egzoz kanalını (C)çıkarın.

3. Kıvılcım önleyici siperliği (D) çıkarın ve bir telfırçayla temizleyin. Hasarlıysa kıvılcım önleyicisiperliği değiştirin.4. Tel fırçayla susturucudaki ve silindirin egzozçıkışındaki kirleri temizleyin.5. Kıvılcım önleyici siperliği (D) ve egzoz kanalını(C) vidalarla (B) takın. Vidaları 2-3 Nm torklasıkın.6. Vidaları (A) 8-12 Nm torkla sıkın. Susturucununürüne doğru şekilde takıldığından emin olun. Soğutma sistemini kontrol etme ve temizleme Soğutma sisteminde silindir üzerindeki soğutmakanatları ve hava giriş bölmesi bulunur.1. Motoru durdurun.2. Soğutma sisteminin kirli ya da tıkalıolmadığından emin olun. Gerekirse hava girişbölmesini ve soğutma kanatlarını temizleyin. DİKKAT: Kirli veya tıkanmışsoğutma sistemi, motor sıcaklığınınartmasına ve üründe hasara nedenolabilir. Tıkalı hava giriş bölmesiüfleme kuvvetini azaltır.3. Soğutma sisteminde hasar olup olmadığınıkontrol edin. Parçaların ürüne doğru şekildetakıldığından emin olun. Hava filtresi DİKKAT: Hava filtresi olmadan veya hasarlı hava filtresi ile ürünükullanmayın. Havadaki toz motordahasara neden olabilir. Not: Uzun süre kullanılmış hava filtresi tamamen temizlenemez. Hava filtresini düzenli olarakdeğiştirin; kusurlu hava filtresini mutlaka değiştirin. Not: Hava filtresindeki kiri ve tozu düzenli olarak temizleyin. Bu işlem karbüratör arızalarını,marş sorunlarını, motor gücü kaybını, motorparçalarındaki aşınmayı ve normalden daha fazlayakıt tüketimini engeller. Hava filtresini 40 saatlikçalışma aralıklarıyla veya ağır çalışma koşullarındadaha sık temizleyin. Hava filtresini temizleme (360BT) 1. Jikle kontrolünü kapalı konumuna itin.2. Hava filtresi kapağını (A) çıkarın.3. Hava filtresini (B) filtre çerçevesinden çıkarın.

4. Hava filtresini ılık su ve sabunla temizleyin.5. Hava filtresi kapağının (A) iç yüzeyini bir fırçaylatemizleyin.6. Hava filtresini yağlayın. Bkz. Köpük hava filtresine yağ uygulama (360BT) sayfada: 420

7. Hava filtresini filtre çerçevesine yerleştirin.8. Hava filtresi kapağını ürüne takın.

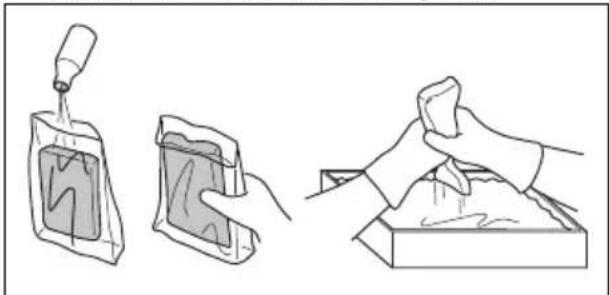

Köpük hava filtresine yağ uygulama (360BT) DİKKAT: Her zaman Husqvarna özelhava filtresi yağını kullanın. Diğer yağtürlerini kullanmayın. UYARI: Koruyucu eldiven giyin. Hava filtresi yağı ciltte tahrişe neden olabilir.1. Köpük hava filtresini plastik bir torbaya koyun. 1967 - 001 - 20.01.20232. Yağı plastik torbaya koyun.

3. Yağın, köpük hava filtresinin her yerine eşit

olarak yayıldığından emin olmak için plastik torbayı ovuşturun.

4. Plastik torbanın içindeyken istenmeyen yağı

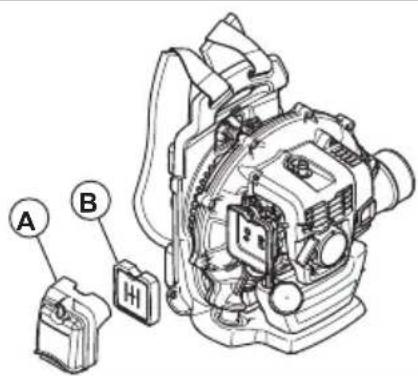

köpük hava filtresinden dışarı doğru itin. Hava filtresini temizleme (570BTS, 580BTS) DİKKAT: 570BTS ve 580BTS modellerinde hava filtresinin köpük elemanının üzerine yağ temas ettirmeyin.

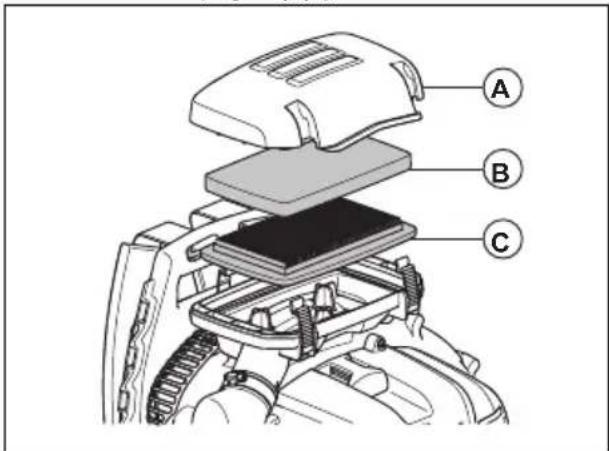

1. Hava filtresi kapağını yerinde tutan bağlantı

elemanlarını gevşetin.

2. Hava filtresi kapağını (A) çıkarın.

3. Köpük filtreyi (B) ve kağıt filtreyi (C) filtre

çerçevesinden çıkarın.

4. Kağıt filtreyi (C) değiştirin.

5. Köpük filtreyi (B) ılık sabunlu suyla temizleyin.

6. Köpük filtrenin (B) kuru olduğundan emin olun.

7. Hava filtresi kapağının iç yüzeyini bir fırçayla (A)

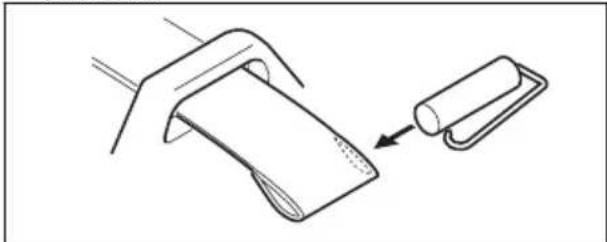

temizleyin. Kuşam askılığı değiştirme UYARI: Hasarlı bir kuşam askılık ürünün düşmesine ve yaralanmalara neden olabilir. Kelepçeyi doğru şekilde taktığınızdan emin olun.

2. Kelepçeyi kayıştan çıkarın.

3. Kayışın ucunu deliğin içinden geçirin.

4. Yeni kayışı delikten çekin.

5. Kelepçeyi yeni kayışa takmak için pimi kayışa

yerleştirin. 1967 - 001 - 20.01.2023 421Sorun giderme Motor çalıştırılamıyor Kontrol edin Olası neden Çözüm Durdurma düğmesi. Durdurma ko- numu Durdurma anahtarını çalıştırma konumuna getirin. Marş motoru mandalları. Marş motoru mandalları tı- kanmış veya aşınmış. Marş motoru mandallarını ayarlayın ya da değiştirin. Marş motoru mandallarının etrafını temizleyin. Yetkili bir servis bayisiyle görüşün. Yakıt tankı. Yanlış yakıt ti- pi. Yakıt tankını boşaltın ve doğru yakıt kullanın. Karbüratör. Rölantinin ayarlanması. Rölanti ayar vidasını kullanarak rölantiyi ayarlayın. Ateşleme (kı- vılcım yok). Buji kirlenmiş ya da ıslak. Bujinin kuru ve temiz olduğundan emin olun. Bujideki elek- trot boşluğu hatalı. Bujiyi temizleyin. Elektrot boşluğunun doğru olduğundan emin olun. Bujinin bir parazit gidericiyle birlikte takıldığından emin olun. Doğru elektrot boşluğu için teknik bilgilere göz atın. Buji. Buji gevşemiş. Bujiyi sıkın. Buji elektrotla- rında istenme- yen maddeler var. Yakıt karışımının doğru olduğundan emin olun. Hava filtresinin temiz olduğundan emin olun. Motor çalışıyor ancak tekrar duruyor Kontrol edin Olası neden Çözüm Yakıt tankı. Yanlış yakıt ti- pi. Boşaltın ve doğru yakıt kullanın. Karbüratör. Motor rölanti- de düzgün ça- lışmıyor. Servis bayinize danışın. Hava filtresi. Hava filtresi tı- kanmış. Hava filtresini temizleyin. 422 1967 - 001 - 20.01.2023Taşıma ve saklama Taşıma ve saklama UYARI: Yangın riskini önlemek için taşıma veya depolama sırasında sızıntı veya duman olmadığından emin olun. Kıvılcım veya yangın riski olmadığından emin olun.

• Ürünü taşımadan veya uzun süreli depolamadan önce yakıt tankını boşaltın. Yakıt pompası diyaframı haznesini iterek yakıtın tamamen boşaltıldığından emin olun. Yakıtı uygun bir çöp atma merkezinde bertaraf edin.

• Uzun süreli depolamadan önce ürünün temiz olduğundan ve tam servis işleminin yapıldığından emin olun.

• Bujiyi çıkarın ve silindire yaklaşık 15 ml iki zamanlı yağ koyun. Ürünü 3 kez döndürün ve bujiyi tekrar takın.

• Taşıma sırasında ürünü araca güvenli şekilde sabitleyin.

• Ürünü hava akışı iyi olan kuru, serin ve temiz bir yerde tutun. Ürünü çocuklardan uzakta tutun. 1967 - 001 - 20.01.2023 423Teknik veriler Teknik veriler

2,2 / 2200 2,2 / 2200 2,6 / 2600 Ağırlık Yakıtsız ağırlık, kg 10,5 11,2 11,8 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB (A) 110 110 111 Ses gücü düzeyi, garantili L

dB (A) 111 110 112 Ses düzeyleri

EN15503 uyarınca ölçülen, operatörün kulağında oluşan eş değer ses basınç düzeyi, dB(A): Yaprak üfleyici ucuyla (orijinal) donatılmış- tır

EN 15503 uyarınca tutma yerlerinde ölçü- len eş değer titreşim düzeyleri (a hv,eq ), m/

2,5 1,8 1,6 Fan performansı Yaprak üfleyici ucu ile maks. hava hızı, m/sn

Yaprak üfleyici ucu ile hava akışı, m

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü emisyonu dü- zeyi. Makine için bildirilen ses gücü düzeyi, en yüksek düzeyi veren orijinal yaprak üfleyici ucuyla ölçülmüştür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,0 dB(A) şeklinde- dir.

Titreşim düzeyi için bildirilen verilerdeki tipik istatistiksel dağılım (standart sapma) 1,0 m/sn

şeklinde- dir. 424 1967 - 001 - 20.01.2023Uyumluluk Bildirimi AT Uyumluluk Bildirimi Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: +46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Sırt tipi yaprak üfleyici Marka Husqvarna Tip/Model 360BT, 570BTS, 580BTS Kimlik 2022 (360BT), 2023 (570BTS, 580BTS) ve sonrası tarihli seri numaraları. aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlan- masıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN ISO 12100:2010, CISPR 12:2009,

EN 15503:2009+A2:2015, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, İsveç; Husqvarna AB adına gönüllü tip incelemesi gerçekleştirmiştir. Sertifika Numarası: SEC/22/2566 - 360BT,

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, İsveç; 2000/14/AT sayılı konsey direktifinin ek V'iyle uyumluluğu da doğrulamıştır. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 424
