NÁVOD K OBSLUZE 550iBTX HUSQVARNA

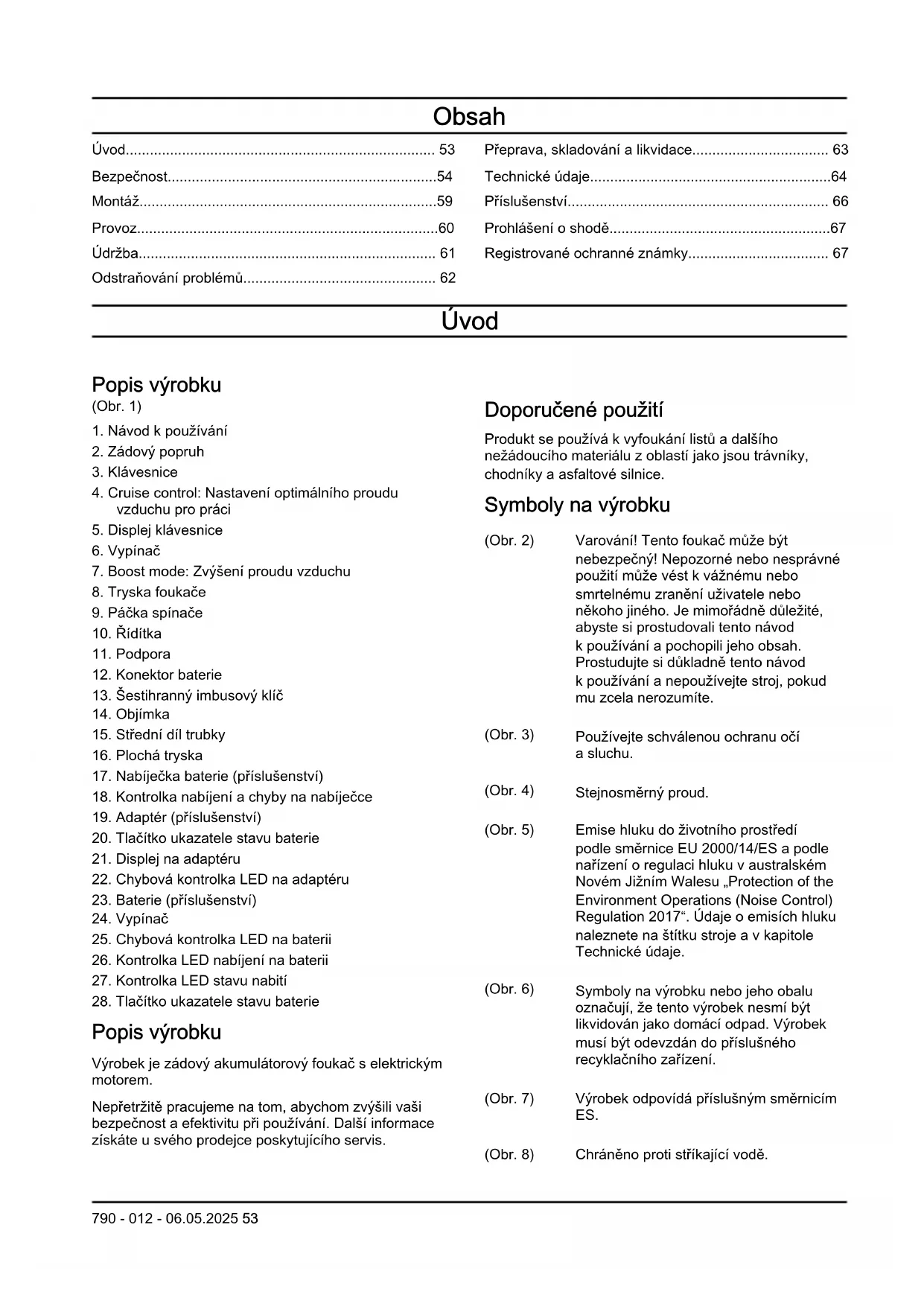

4. Cruise control: Nastavení optimálního proudu

5. Displej klávesnice

7. Boost mode: Zvýšení proudu vzduchu

13. Šestihranný imbusový klíč

15. Střední díl trubky

17. Nabíječka baterie (příslušenství)

18. Kontrolka nabíjení achyby na nabíječce

19. Adaptér (příslušenství)

20. Tlačítko ukazatele stavu baterie

21. Displej na adaptéru

22. Chybová kontrolka LED na adaptéru

23. Baterie (příslušenství)

26. Kontrolka LED nabíjení na baterii

27. Kontrolka LED stavu nabití

28. Tlačítko ukazatele stavu baterie

Popis výrobku Výrobek je zádový akumulátorový foukač selektrickým motorem. Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte usvého prodejce poskytujícího servis. Doporučené použití Produkt se používá kvyfoukání listů a dalšího nežádoucího materiálu zoblastí jako jsou trávníky, chodníky aasfaltové silnice. Symboly na výrobku (Obr. 2) Varování! Tento foukač může být nebezpečný! Nepozorné nebo nesprávné použití může vést kvážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod kpoužívání apochopili jeho obsah. Prostudujte si důkladně tento návod kpoužívání a nepoužívejte stroj, pokud mu zcela nerozumíte. (Obr. 3) Používejte schválenou ochranu očí asluchu. (Obr. 4) Stejnosměrný proud. (Obr. 5) Emise hluku do životního prostředí podle směrnice EU 2000/14/ES apodle nařízení oregulaci hluku vaustralském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Údaje oemisích hluku naleznete na štítku stroje avkapitole Technické údaje. (Obr. 6) Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Výrobek musí být odevzdán do příslušného recyklačního zařízení. (Obr. 7) Výrobek odpovídá příslušným směrnicím ES. (Obr. 8) Chráněno proti stříkající vodě.

790 - 012 - 06.05.2025 53(Obr. 9)

Výstražná kontrolka LED (Obr. 10) Vypínač (Obr. 11) Tlačítko Boost mode (Obr. 12) Tlačítko Cruise control (Obr. 13) Pokud výrobek disponuje bezdrátovou technologií Bluetooth

, bude na štítku snázvem výrobku vyznačena symbolem Bluetooth

. Viz část Bezdrátová technologie Bluetooth

(Obr. 14) Obsluha foukače musí zajistit, aby se vokruhu 15 metrů nepohybovali lidé ani zvířata. Pokud pracuje něko- lik pracovníků na stejném místě, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15metrů. Fou- kač může velkou silou odmrštit před- měty, které se mohou odrazit zpět. Po- kud nepoužíváte doporučené ochran- né prostředky, může dojít kvážnému poranění očí. yyyy ww xxxxx Typový štítek svýrobním číslem ne- bo natištěné číslo: yyyy znamená rok výroby, ww znamená týden výroby axxxxx je sériové číslo. Poškození výrobku Neneseme odpovědnost za poškození výrobku, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci. Bezpečnost na pracovišti

• Udržujte pracovní prostor čistý adobře osvětlený. Nepořádek nebo neosvětlené oblasti mohou vést kúrazům.

• Neprovozujte stroje ve výbušném prostředí, například vpřítomnosti hořlavých kapalin, plynů nebo prachu. Stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

• Udržujte děti aostatní osoby během práce se strojem vdostatečné vzdálenosti. Při rozptýlení pozornosti můžete ztratit kontrolu nad strojem. Elektrická bezpečnost

• Zástrčky stroje musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Uuzemněných strojů nepoužívejte žádné adaptéry. Původní zástrčky aodpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu suzemněnými povrchy, např. trubkami, radiátory, sporáky achladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu elektrickým proudem.

• Stroj nevystavujte dešti ani vlhku. Voda uvnitř stroje zvyšuje riziko úrazu elektrickým proudem.

• Nezacházejte hrubě snapájecím kabelem. Stroj nikdy nenoste za kabel. Za kabel netahejte astroj neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

• Při používání stroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat se strojem ve vlhkém prostředí, použijte zdroj sproudovým chráničem. 54 790 - 012 - 06.05.2025Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost

• Při práci se strojem dávejte pozor, sledujte, co děláte, apoužívejte zdravý rozum. Stroj nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Chvilka nepozornosti při práci se strojem může vést kvážným poraněním.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou respirátor, protiskluzové bezpečnostní boty, ochranná helma nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením kelektrickému napájení nebo vložením akumulátoru, zvednutím nebo přenášením stroje se přesvědčte, že je vypínač ve vypnuté poloze. Přenášení stroje sprstem na spínači nebo připojování stroje se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.

• Před zapnutím stroje odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části stroje může způsobit úraz.

• Nenatahujte se příliš daleko. Neustále pevně stůjte adržte rovnováhu. Budete tak mít lepší kontrolu nad strojem vneočekávaných situacích.

• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy aoděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

• Pokud jsou zařízení přizpůsobena pro připojení odsávačů alapačů prachu, musí být připojeny asprávně použity. Použitím lapačů prachu snižujete rizika spojená svýskytem prachu.

• Nedovolte, aby rutina nabytá častým používáním stroje způsobila, že začnete být neopatrní abudete ignorovat bezpečnostní zásady při zacházení se strojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy. Používání stroje apéče oněj

• Stroj nepřetěžujte. Pro danou práci používejte jen ktomu určený stroj. Vhodný stroj bude dělat práci lépe abezpečněji při rychlosti, pro kterou byl navržen.

• Nepoužívejte stroj, pokud nefunguje vypínač. Stroj, který nelze ovládat vypínačem, je nebezpečný amusí být opraven.

• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením stroje odpojte zástrčku od napájení nebo vytáhněte znástroje baterie, pokud je to možné. Toto opatření zabraňuje náhodnému spuštění stroje.

• Nepoužívaný stroj ukládejte mimo dosah dětí anedovolte, aby sním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod kpoužívání. Stroje jsou vrukou neproškolených uživatelů nebezpečné.

Provádějte údržbu stroje apříslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz stroje. Pokud je stroj poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou stroje.

• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací stroje sostrým ostřím jsou méně náchylné k„zakousnutí“ asnadněji se ovládají.

• Používejte stroj, příslušenství adalší části podle těchto pokynů. Vúvahu je třeba brát pracovní podmínky aprováděnou práci. Použití stroje kjinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

• Rukojeti auchopovací plochy udržujte suché, čisté abez zbytků oleje amaziva. Kluzké rukojeti auchopovací plochy neumožňují bezpečné ovládání stroje avneočekávaných situacích může dojít ke ztrátě kontroly. Použití akumulátorových strojů apéče oně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.

• Ve stroji používejte pouze ktomu určené baterie. Při použití jakékoli jiné baterie hrozí riziko úrazu apožáru.

• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít kpopáleninám nebo kpožáru.

• Vnevhodných podmínkách může dojít kvytečení kapaliny zbaterie. Vyvarujte se kontaktu skapalinou. Pokud dojde knáhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá zbaterie může způsobit podráždění nebo popáleniny.

• Nepoužívejte poškozenou nebo pozměněnou baterii nebo stroj. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí kpožáru, výbuchu nebo nebezpečí poranění.

• Baterii nebo stroj nevystavujte ohni nebo příliš vysoké teplotě. Vystavení ohni ateplotám nad 130°C může způsobit explozi.

• Dodržujte všechny pokyny pro nabíjení anikdy nenabíjejte baterii nebo stroj mimo teplotní rozsah uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie azvýšené nebezpečí požáru. Servis

• Servis stroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních dílů. To zajistí zachování bezpečnosti stroje.

790 - 012 - 06.05.2025

55• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis. Bezpečnostní pokyny kzahradnímu foukači, zahradnímu vysavači azahradnímu foukači/ vysavači

• Před použitím zkontrolujte, zda nejsou poškozené nebo zpuchřelé přívodní aprodlužovací kabely. Před odpojením šňůry od napájení se jí nedotýkejte. Nepoužívejte stroj spoškozenými nebo opotřebenými kabely. Během používání poškozeného přívodního kabelu může dojít kúrazu elektrickým proudem, požáru nebo vážnému poranění.

• Stroj nepoužívejte za špatného počasí, zejména pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.

• Vždy používejte ochranu očí asluchu. Vhodné ochranné prostředky snižují riziko poranění.

• Při manipulaci se strojem noste vždy ochrannou protiskluzovou obuv. Neprovozujte stroj naboso nebo votevřených sandálech. Snížíte tím riziko poranění nohou.

• Nenoste volné oblečení nebo doplňky jako šály, tkaničky, řetízky, vázanky apod., které by mohly být vtaženy do vzduchových vstupů. Dlouhé vlasy si sepněte nebo zakryjte, abyste zabránili jejich vtažení do vzduchových vstupů. Vpřípadě vtažení podobných předmětů do vzduchových vstupů se může zvýšit riziko zranění.

• Během provozu zajistěte bezpečnou vzdálenost dalších osob od stroje. Odletující nečistoty mohou zvýšit riziko zranění.

• Trysku foukače nesměrujte na osoby, zvířata ani na okna. Při sfoukávání nečistot vblízkosti pevných předmětů, jako jsou stromy, automobily astěny, které mohou částice odrazit, dbejte zvláštní opatrnosti. Odletující předměty mohou poškodit majetek azvýšit riziko úrazu.

• Stroj nepoužívejte na předměty nebo látky, které hoří nebo doutnají, například cigarety, zápalky nebo horký popel. Tyto zdroje vznícení mohou zvýšit riziko požáru.

• Nedotýkejte se otáčejícího se ventilátoru. Pokud chcete získat přístup kventilátoru, před demontáží dílů stroj vypněte apočkejte, dokud se ventilátor nezastaví. Tím snížíte riziko poranění pohyblivými součástmi.

• Při odstraňování uvízlého materiálu nebo údržbou stroje se ujistěte, že je vypínač vypnutý. Neočekávané spuštění stroje při odstraňování uvízlého materiálu nebo servisu může vést kvážnému zranění osob. Obecné bezpečnostní pokyny pro stroj VÝSTRAHA: Prostudujte si všechny bezpečnostní pokyny, varování, pokyny, ilustrace atechnické údaje dodané stímto strojem. Při nedodržení některého zpokynů uvedených níže může dojít kúrazu elektrickým proudem, požáru nebo vážnému poranění.

• Uschovejte si veškerá upozornění apokyny pro budoucí potřebu. Pojem „stroj“ použitý vbezpečnostních pokynech se vztahuje na stroj napájený ze sítě (se síťovým kabelem) nebo napájený baterií (bezdrátový). Použití elektrických nástrojů a péče o ně

• Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím. Nikdy stroj nepoužívejte v blízkosti výbušných nebo hořlavých materiálů.

• Nikdy nepoužívejte stroj, který není zcela vpořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané vtéto příručce. Některé úkony údržby aopravy mohou provádět pouze vyškolení akvalifikovaní odborníci. Přečtěte si pokyny v části Údržba.

• Používejte pouze originální náhradní díly.

• Větrací otvory musí být za všech okolností průchozí a bez nečistot.

• Před zahájením práce musí být upevněny všechny ochranné kryty a rukojeti.

• Stroj používejte pouze za denního světla nebo za jiných dobrých světelných podmínek.

• Stroj nikdy nepoužívejte za špatného počasí, např. vmlze, vdešti, na vlhkých místech, za silného větru či mrazu, při riziku výskytu blesků atd. Při práci ve velmi teplém počasí může dojít kpřehřátí stroje. Použití za špatného počasí je namáhavé amůže vést knebezpečným situacím (např. kluzký povrch).

• Pokud stroj začne nezvykle vibrovat, zastavte ho avyjměte baterii.

• Stroj používejte za chůze, nikdy za běhu. Bezpečnostní pokyny pro provoz VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

• Ujistěte se, že se můžete volně pohybovat abezpečně stát. Zkontrolujte, zda ve vašem

790 - 012 - 06.05.2025bezprostředním okolí nejsou nějaké překážky

(kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

• Neustále udržujte dobrou rovnováhu apevný postoj. Nenatahujte se příliš daleko.

• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.

• Nepoužívejte výrobek vblízkosti otevřených oken.

• Buďte ohleduplní ke svému okolí anepoužívejte výrobek vnevhodném čase jako je pozdě večer nebo velmi brzo ráno. Dodržujte místní předpisy anařízení.

• Používejte výrobek sco nejmenším proudem vzduchu. Plný proud vzduchu se používá málokdy avětšinu práce lze provádět spolovičním proudem vzduchu. Menší proud vzduchu znamená méně hluku aprachu. Foukané apřesouvané smetí také budete mít snáz pod kontrolou.

• Při použití výrobku vprašných podmínkách mírně zvlhčete povrch.

• Nečistoty zašlapané do země nejdříve uvolněte hráběmi nebo koštětem.

• Ústí trubice foukače držte co možná nejblíže nad zemí.

• Pozorujte své okolí. Výrobek vždy směrujte od lidí, zvířat, dětských hřišť, automobilů atp.

• Zkraťte dobu foukání na minimum tím, že mírně navlhčíte prašné oblasti nebo použijete postřikovací zařízení.

• Při práci dbejte na směr větru. Vždy pracuje po směru větru, usnadní vám to práci.

• Pokud výrobek začne neobvykle vibrovat, vypněte jej avyjměte baterii.

• Používání foukače pro přemisťování velké hromady např. listí vám zabere mnoho času a foukač bude zbytečně hlučný.

• Po skončení práce po sobě ukliďte. Nefoukejte nečistoty na cizí pozemek nebo zahradu.

• Neběhejte svýrobkem.

• Velmi silný proud vzduchu může dát do pohybu odklízené předměty takovou rychlostí, že se mohou odrazit zpět a vážně poškodit oči. (Obr. 15)

• Nikdy nesměřujte proud vzduchu na lidi ani zvířata.

• Před prováděním montáže nebo demontáže příslušenství nebo jiných součástí vypněte motor.

• Všechny části těla udržujte mimo dosah horkých povrchů.

• Nikdy neodkládejte výrobek, který je vchodu, aniž byste jej měli pod plnou kontrolou.

• Zastavte stroj avyjměte baterii. Zkontrolujte, zda se všechny pohyblivé části zcela zastavily:

• kdykoli opouštíte stroj,

• před odstraněním překážek nebo čištěním vyhazovacího kanálu,

• před kontrolou, čištěním nebo prací na stroji.

• Okamžitě vypněte zdroj napájení anechte stroj zastavit, pokud se řezací mechanismus dostane do kontaktu scizími předměty nebo pokud stroj začne vydávat neobvyklý hluk či vibrace. Odpojte baterii od stroje apřed opětovným spuštěním aprovozem stroje proveďte následující kroky:

• zkontrolujte, zda nedošlo kpoškození,

• vyměňte nebo opravte poškozené díly,

• zkontrolujte autáhněte povolené díly.

• Před odstraněním nežádoucího materiálu vpřípadě ucpání stroje vypněte zdroj napájení aodpojte baterii od stroje.

• Nepřepravujte tento stroj sběžícím motorem.

• Nenaklánějte stroj sběžícím motorem.

• Foukač nesmí být používán pokud stojíte na žebříku nebo skládacím lešení. (Obr. 16)

• Nikdy nepracujte svýrobkem, nemáte-li možnost přivolat pomoc vpřípadě nehody.

• Dejte pozor na odmrštěné předměty. Odlétávající kamení, smetí apod. může zasáhnout zrak azpůsobit slepotu nebo jiná vážná zranění.

• Pro zvýšení bezpečnosti při nabíjení výrobku používejte proudový chránič. Proudový chránič chrání obsluhu v případě elektrické závady.

• Tento výrobek se vyznačuje nízkými vibracemi. Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést kporuchám oběhového nebo nervového systému. Vpřípadě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo vzápěstí.

• Výrobek používejte pouze kúčelu, ke kterému je určen.

• Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Buďte stále opatrní apoužívejte zdravý rozum. Vyhněte se všem situacím, okterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat vpráci, obraťte se na odborníka.

• Svýrobkem pracujte pouze za denního světla nebo při dobrém umělém osvětlení.

• Na svazích udržujte stabilní postoj.

• Udržujte všechny přívody vzduchu čisté.

• Před zahájením práce musí být upevněny všechny ochranné kryty a rukojeti.

• Poškozený nebo nesprávný kryt může způsobit zranění. Nepoužívejte výrobek bez připevněného schváleného krytu.

790 - 012 - 06.05.2025

57Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Dlouhodobé vystavování působení hluku může vést kpoškození sluchu. Vobecné rovině jsou výrobky napájené baterií relativně tiché, ale knepříznivým účinkům může dojít vkombinaci hladiny hluku adlouhého používání. Společnost Husqvarna doporučuje, aby obsluha používala ochranu sluchu při dlouhodobém používání. Pravidelní uživatelé, kteří používají výrobek po delší nepřerušovanou dobu, by si měli nechat pravidelně kontrolovat sluch. (Obr. 17) VÝSTRAHA: Ochrana sluchu neomezuje pouze možnost slyšet zvuky, ale rovněž varovné signály.

• Vždy používejte schválenou ochranu očí. Použijete- li štít, je nutno použít ischválené ochranné brýle. Schválené ochranné brýle musí být vsouladu snormou ANSI Z87.1 vUSA nebo EN166 vzemích EU. (Obr. 18)

• Noste oblečení vyrobené zpevné tkaniny. Vždy používejte silné, dlouhé kalhoty adlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit okeře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály anepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

• Mějte při ruce lékárničku. (Obr. 19)

• V prašném prostředí musí být používána obličejová maska (respirátor). Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Vtéto části je popsáno bezpečnostní vybavení výrobku, jeho účel azpůsob provádění kontroly aúdržby kzajištění správného provozu. Umístění těchto částí na výrobku naleznete vpokynech vkapitole Popis výrobku na strani 53

• Životnost výrobku se může zkracovat ariziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližšího servisního prodejce.

• Nikdy výrobek nepoužívejte spoškozenými bezpečnostními součástmi. Kontrolu aúdržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených vtéto části. Vpřípadě, že by výrobek nevyhověl při jakékoli ztěchto kontrol, je nutno vyhledat autorizované servisní středisko anechat závadu odstranit.

• Veškerý servis a opravy produktu vyžadují speciální odborné školení. To se týká především servisu aoprav bezpečnostního vybavení produktu. Vpřípadě, že by produkt nevyhověl při některé zníže popsaných kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli znašich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám produkt prodal, neposkytuje servis, požádejte jej o adresu naší nejbližší servisní opravny. Kontrola uživatelského rozhraní

1. Podržte stisknutý vypínač (A). (Obr. 20)

a) Výrobek je zapnutý, když svítí kontrolka LED(B). b) Výrobek je vypnutý, když kontrolka LED(B) nesvítí.

2. Pokud svítí nebo bliká varovná kontrolka (C), řiďte

se pokyny včásti Odstraňování problémů na strani

Kontrola páčky spínače

• Stiskněte auvolněte páčku spínače azkontrolujte, zda se volně pohybuje. (Obr. 21) Bezpečnost nosného popruhu Při práci svýrobkem vždy používejte nosný popruh. Bez nosného popruhu nelze výrobek bezpečně používat. Může tak dojít ke zranění vás idalších osob. Zkontrolujte, zda jsou bederní ahrudní popruh připnuté asprávně nastavené. Existuje nebezpečí, že se nezapnutý pás dostane do ventilátoru výrobku. (Obr. 22) Bezpečnostní pokyny pro nabíječku baterií VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.

• Používejte schválenou uzemněnou zásuvku, která není poškozená.

• Knabíjení schválených baterií Husqvarna používejte výhradně schválenou nabíječku Husqvarna. Viz

790 - 012 - 06.05.2025pokyny včásti

Schválené nabíječky baterií na strani

• Nabíječku baterií nerozebírejte.

• Nepoužívejte nabíječku baterií, která je poškozená nebo nefunguje správně.

• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete zelektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.

• Všechny kabely včetně prodlužovací udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot apodobně.

• Nabíječku nepoužívejte vblízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. Vpřípadě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.

• Baterii nabíjejte pouze uvnitř, ato vmístech sdobrým prouděním vzduchu amimo dosah slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.

• Používejte nabíječku baterií pouze vmístech, kde je teplota vrozsahu5 až 40°C. Nabíječku používejte vdobře větraném, suchém abezprašném prostředí.

• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.

• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.

• Používejte schválené anepoškozené elektrické zásuvky. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.

• Obsluha smí provádět pouze takové údržbářské aservisní úkony, které jsou popsané vtomto návodu kpoužívání. Před provedením údržby aservisu většího rozsahu se obraťte na servisního prodejce.

• Utáhněte všechny matice, šrouby asvorníky, aby byl přístroj vbezpečném provozním stavu.

• Vyměňte opotřebené nebo poškozené součásti.

• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku azvýšilo se nebezpečí nehod.

• Kprovádění servisu aoprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené vtomto návodu kpoužívání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek kdispozici profesionální opravy aservis.

• Používejte pouze originální náhradní díly. Montáž Úvod VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu obezpečnosti. Montáž trubek arukojeti na výrobek

1. Nasaďte svorku (A) na ohebnou trubici (B)

aohebnou trubici připojte kvývodu foukače (C). (Obr. 23)

2. Přesvědčte se, že je šroub upínače (D) nasazen jako

na obrázku. Dotáhněte šroub.

3. Připevněte přepravní popruh (E) na vodicí drážku

otočného kloubu (F). (Obr. 24)

4. Nasaďte svorku (G) na ohebnou trubici (B) apřipojte

otočný kloub (F). (Obr. 25)

5. Přesvědčte se, že je šroub upínače (H) nasazen jako

na obrázku. Dotáhněte šroub.

7. Upevněte ovládací rukojeť (J) na vodicí drážku (K)

otočného kloubu (F). Přesvědčte se, že šroub na ovládací rukojeti je na spodní straně hlavní trubice.

8. Utáhněte šroub na ovládací rukojeti.

9. Připojte střední trubku (L) kotočnému kloubu (F).

Přesvědčte se, že je knoflík (I) zarovnaný svodicí drážkou střední trubky. (Obr. 27)

10. Úplným otočením střední trubky do sebe zajistěte

hlavní trubku astřední trubku.

11. Připojte foukací trubku (M) ke střední trubce.

Přesvědčte se, že knoflík (N) na střední trubce směřuje nahoru aprochází vodicí drážkou foukací trubky.

12. Úplným otočením foukací trubky do sebe zajistěte

střední trubku afoukací trubku.

13. Připojte objímku kolem ohebné trubice akabelu jako

na obrázku. Zapněte zip. (Obr. 28) Seřízení popruhu Správné seřízení nosného popruhu a produktu usnadňuje ovládání. Seřiďte nosný popruh do nejlepší pracovní polohy.

1. Nasaďte si nosný popruh produktu. (Obr. 29)

2. Připojte boční popruh ke sponě (C). Utáhněte tento

popruh tak, abyste váha produktu spočívala na vašich bocích. 790 - 012 - 06.05.2025 593. Utáhněte boční popruhy (B), dokud není produktpřitisknutý na vaše tělo.4. Připojte hrudní popruh ke sponě (A).5. Utáhněte tento popruh. Nastavení produktu do přepravního režimu

1. Otáčejte trubku foukače proti směru hodinovýchručiček, dokud nemíří vzhůru. (Obr. 30)2. Připojte přepravní sponu.

Provoz Úvod VÝSTRAHA: Než začnete svýrobkem pracovat, přečtěte si důkladně kapitoluobezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilnízařízení. Aplikace Husqvarna Connect dodá vašemuvýrobku Husqvarna doplňkové funkce.• Rozšířené informace ovýrobku.• Informace odílech aservisu anápověda pro tytopoložky. Jak začít používat aplikaci Husqvarna Connect 1. Stáhněte si aplikaci Husqvarna Connect do svéhomobilního zařízení.2. Vaplikaci Husqvarna Connect se zaregistrujte.3. Při připojování aregistraci výrobku postupujte podlepokynů vaplikaci Husqvarna Connect. Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Dalšíinformace získáte usvého prodejce poskytujícíhoservis. Husqvarna Fleet Services

Husqvarna Fleet Services je cloudové řešení, kteréposkytuje správci komerčního strojového parku přehledovšech výrobcích. Další informace oslužbě HusqvarnaFleet Services , viz část www.husqvarna.com. Připojení kvýrobku pomocí aplikace Husqvarna Fleet Service

1. Stáhněte si aplikaci Husqvarna Fleet Service

svého mobilního zařízení.2. Přihlaste se do aplikace Husqvarna Fleet Service

3. Postupujte podle pokynů pro spárování výrobkusaplikací Husqvarna Fleet Service

Bezdrátová technologie Bluetooth

Výrobky svestavěnou bezdrátovou technologiíBluetooth se mohou připojit kmobilním zařízenímamohou využívat další funkce.Symbol bezdrátové technologie Bluetooth

se rozsvítí,když je vaše mobilní zařízení připojeno kvýrobku.(Obr. 13) Povšimněte si: Cloudové řešení Husqvarna Fleet Service není kdispozici na všech trzích. Nabití baterie Povšimněte si: Před prvním použitím nabijte baterii. Nová baterie je nabitá pouze na 30%. VAROVÁNÍ: Baterii nabíjejte, pouze pokud je okolní teplota vrozsahu 5až 40°C(41 až 114°F).1. Zkontrolujte, zda je baterie suchá.2. Připojte baterii kadaptéru. (Obr. 31)3. Adaptér vložte do nabíječky baterie.4. Zkontrolujte, zda se rozsvítí zelená kontrolka LEDnabíjení na nabíječce. To znamená, že adaptérabaterie jsou správně připojeny.5. Když svítí všechny kontrolky LED baterie anaadaptéru se zobrazí 100%, baterie je plně nabitá.Adaptér zobrazuje stav nabití vkrocích po 1%. Nazačátku nabíjení jsou možné malé odchylky.6. Když nabíječku baterií odpojujete zelektrickézásuvky, tahejte za zástrčku. Netahejte za kabel.7. Vyjměte adaptér znabíječky baterií.8. Vyjměte baterii zadaptéru. Instalace baterie do výrobku VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.60 790 - 012 - 06.05.20251. Zkontrolujte, zda je baterie plně nabitá.

2. Vytáhněte zajišťovací rukojeti.

3. Nainstalujte baterii do zádového držáku. (Obr. 32)

4. Zatlačením na pojistné rukojeti baterii zajistěte.

5. Připojte kabel ke konektoru.

6. Vložte kabel do spony na zádového držáku.

1. Zádovou baterii spustíte stisknutím vypínače na

zádové baterii. Neprovádějte následující kroky předtím, než se rozsvítí zelené kontrolky LED. Povšimněte si: Po zapnutí zádové baterie trvá spuštění asi 4sekundy. Během spouštění se zapnou ventilátory azelené kontrolky LED na baterii začnou blikat. Pokud svítí zelené kontrolky LED na baterii, je výrobek připraven ke spuštění.

2. Stiskněte vypínač, dokud se nerozsvítí zelené

kontrolky LED na uživatelském rozhraní. (Obr. 33) Zastavení výrobku

1. Uvolněte páčku spínače.

2. Stiskněte vypínač, dokud zelená kontrolka LED

3. Vyjměte kabel ze spony na zádovém držáku.

4. Zatažením za pojistné rukojeti baterii odjistíte. (Obr.

5. Odpojte kabel zkonektoru.

6. Vyjměte baterii zvýrobku.

Povšimněte si: Zádová baterie se automaticky zastaví, pokud se nepoužívá déle než 30minut. Zádovou baterii spustíte stisknutím vypínače na zádové baterii. Obsluha výrobku

1. Zatlačením na páčku spínače vyberte optimální

proud vzduchu pro příslušnou práci. (Obr. 21)

2. Stisknutím tlačítka Cruise control nastavte vybraný

proud vzduchu; rozsvítí se kontrolka LED. (Obr. 35)

3. Pokračujte vpráci se zvoleným průtokem vzduchu.

Není nutné stisknout páčku spínače.

4. Pokud chcete proud vzduchu zesílit, zatlačte na

páčku spínače. Když páčku spínače uvolníte, proud vzduchu se vrátí na takovou sílu, která byla nastavena vkroku 2.

5. Uvolněte páčku spínače a stisknutím tlačítka Cruise

control funkci Cruise control zastavíte. Zvýšení průtoku vzduchu na maximum

1. Zapněte výrobek. Viz část

Spuštění výrobku na strani 61

2. Stisknutím tlačítka Boost mode povolíte maximální

proud vzduchu při stisknutí páčky spínače. Zapnutí funkce Boost mode signalizuje kontrolka LED. Funkce Boost mode nemá žádný časový limit. (Obr. 36)

3. Opětovným stisknutím tlačítka Boost mode funkci

Boost mode vypnete. Údržba Úvod VÝSTRAHA: Před prováděním jakékoli údržby je třeba, abyste si přečetli aporozuměli kapitole bezpečnosti. Plán údržby Níže je uveden seznam kroků údržby, které musíte provést na výrobku. Kromě údržby uvedené vplánu údržby nechte pravidelně provádět servis výrobku vautorizovaném servisu Husqvarna. Informace oservisních intervalech vám sdělí autorizovaný servis Husqvarna. Údržba Denně Týdně Měsíčně Očistěte vnější povrchy výrobku čistým asuchým hadříkem. Nepoužívejte vodu. X Udržujte rukojeti suché ačisté. Odstraňte olej nebo mazivo. X Zkontrolujte, zda vypínač funguje správně anení poškozený. X Přesvědčte se, že páčka spínače funguje správně. X Přesvědčte se, že jsou matice ašrouby dotažené. X

790 - 012 - 06.05.2025 61Údržba Denně Týdně Měsíčně

Zkontrolujte, zda na bateriích fungují tlačítka pro uvolnění baterie azda baterie drží na svém místě.

Přesvědčte se, že žádné spojky, spoje akabely nejsou poškozeny. Odstraňte nečistoty.

Zkontrolujte, zda konektory baterie nejsou poškozené. X Kontrola přívodu vzduchu

1. Přesvědčte se, že není ucpaný přívod vzduchu.

2. Zastavte produkt a pokud je to nezbytné, odstraňte

nežádoucí materiál. VAROVÁNÍ: Ucpaný přívod vzduchu snižuje výkon produktu amůže způsobit jeho přehřívání. Čištění výrobku, baterie anabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.

2. Vyčistěte baterii anabíječku baterií suchou utěrkou.

Udržujte v čistotě vodicí kolejničky baterie.

3. Před připojením baterie knabíječce baterií nebo

produktu se přesvědčte, že jsou čisté tyto části: a) Svorky na kabelu zádové baterie. b) Svorky na adaptéru zádové baterie. c) Svorky na nabíječce baterií. d) Svorky na zádovém foukači. Odstraňování problémů Uživatelské rozhraní Uživatelské rozhraní Možné závady Možná akce Bliká zelená kontrolka LED Nízké napětí baterie. Nabijte baterii. Bliká červená chybová kontrolka LED Odchylka teploty. Nechte výrobek vychladnout. Výrobek nestartuje. Nečistota na konektorech baterie. Očistěte vzduchovým kompresorem nebo měkkým kartáčem. Baterie je vypnutá. Zapněte baterii. Bliká červená chybová kontrolka LED Výrobek vyžaduje servis. Obraťte se na servisního pracovníka. Baterie Příznaky Příčina Řešení Chybová kontrolka LED na baterii bli- ká. Teplotní odchylka, baterie je příliš studená nebo příliš horká pro použití. Nechte baterii vychladnout nebo ji přesuňte do interiéru, aby se zahřá- la. Když má baterie správnou teplotu, lze ji znovu použít. Baterii používejte při okolních teplotách −10 až 40°C. Baterie je vybitá. Nabijte baterii. 62 790 - 012 - 06.05.2025Příznaky Příčina Řešení Chybová kontrolka LED na baterii svítí. Příliš velký rozdíl napětí bateriového článku (1V). Obraťte se na svého prodejce. Baterie se nespustí. Pojistka baterie je spálená. Vyměňte pojistku. Viz návod kpouží- vání baterie. Řešení problémů snabíječkou 40-C750X Problém

Možné závady Možná akce Kontrolka nabíjení na nabíječce svítí žlutě. Chybová kontrolka na baterii bliká nebo svítí kontrolka teploty baterie. Teplotní odchylka– baterie je příliš studená nebo příliš horká pro použití nebo nabíjení. Pokud je baterie příliš horká, pone- chte ji připojenou knabíječce. Vesta- věný ventilátor vnabíječce snižuje teplotu baterie. Pokud má baterie do- poručenou teplotu, nabíjení se spustí automaticky. Pokud je baterie příliš studená, přes- uňte ji dovnitř. Pokračujte vnabíje- ní, jakmile baterie bude mít doporu- čenou teplotu. Dodržujte teplotní rozsah pro provoz, viz návod kpoužívání nabíječky. Uchovávejte nabíječku mimo dosah slunečních paprsků. Pokud problém přetrvává, obraťte se na servis Husq- varna. Kontrolka nabíjení na nabíječce svítí žlutě. Chybová kontrolka na baterii svítí. Ubaterie došlo ke kritické chybě. Obraťte se na servisního prodejce Husqvarna. Kontrolka nabíjení na nabíječce svítí červeně. Unabíječky došlo ke kritické chybě. Obraťte se na servisního prodejce Husqvarna. Přeprava, skladování a likvidace Přeprava askladování

• Dodržujte zvláštní požadavky uvedené na obalu aoznačení pro komerční přepravu, platí ipro třetí strany adopravce.

• Než odešlete výrobek, promluvte si sosobou speciálně vyškolenou ohledně manipulace snebezpečnými materiály. Dodržujte platné národní předpisy.

• Před přepravou nebo uskladněním vyjměte baterii.

• Před dlouhodobým skladováním výrobku jej vyčistěte aproveďte kompletní údržbu.

• Přístroj skladujte pouze na suchém místě.

• Během přepravy musí být výrobek bezpečně upevněný. Likvidace Symbol znamená, že výrobek nelze zlikvidovat jako domovní odpad. Odevzdejte jej vmístním sběrném místě pro recyklaci elektrických aelektronických zařízení. To přispívá křádné likvidaci po dosažení konce životnosti. Informace vám poskytnou místní úřady, služby zajišťující zpracování domovního odpadu nebo prodejce. Nesprávná likvidace může mít negativní

Řešení problémů ujiných modelů nabíječek se může lišit. Přečtěte si informace opoužívání nabíječky vnávodu kpoužívání nabíječky. Používejte výhradně schválené nabíječky Husqvarna.

790 - 012 - 06.05.2025 63vliv na životní prostředí alidské zdraví vdůsledku

potenciální přítomnosti nebezpečných látek. Povšimněte si: Tento symbol je znázorněn na výrobku nebo obalu výrobku. Technické údaje Technické údaje 550iBTX Motor Typ motoru BLDC (bezkomutátorový) 36V Hmotnost Hmotnost bez baterie atrysky, kg/lb 6,3/13,9 Emise hluku

Hladina akustického výkonu, změřená dB (A) 95 Hladina akustického výkonu, zaručená L

dB (A) 96 Úroveň ochrany proti vodě Použití za každého počasí Ano IPX4

Ekvivalentní hladina akustického tlaku vúrovni uší obsluhy, měřená podle norem ENISO 11203 aISO22868, dB(A):

Hladiny vibrací vrukojetích, měřené podle normy ISO22867, m/s

0,1 Výkon ventilátoru Průtok vzduchu vnormálním režimu se standardní kulatou tryskou,

/min 12,8 Průtok vzduchu vrežimu Boost mode se standardní kulatou tryskou,

Emise hluku do okolního prostředí měřené jako akustický výkon (L

) vsouladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena soriginálním nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření arozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Ruční bateriové výrobky Husqvarna označené textem IPX4 splňují tyto požadavky na úroveň schválení výrobku.

Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (stan- dardní odchylku) 3dB(A).

Uváděná data oúrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 2m/s

64 790 - 012 - 06.05.2025550iBTX Maximální rychlost vzduchu vnormálním režimu se standardní kula- tou tryskou, m/s nebo mph 54 nebo 120,8 Maximální rychlost vzduchu vrežimu Boost mode se standardní ku- latou tryskou, m/s nebo mph 66 nebo 147,6 Maximální síla foukání vnormálním režimu se standardní kulatou tryskou, N

Maximální síla foukání vrežimu Boost mode se standardní kulatou tryskou, N

Radiofrekvenční údaje pro Bluetooth

Frekvenční pásmo, GHz 2,4–2,4835 Výstupní výkon, max. dBm0 0 Údaje ohluku avibracích jsou stanoveny na základě jmenovitých maximálních otáček. Schválené baterie Baterie BLi 950X Typ Lithium-iontová Kapacita baterie, Ah 31.1 Jmenovité napětí, V 36 Hmotnost, kg 6.9 Schválené nabíječky baterií Nabíječka baterií QC330 QC500 40-C750X Vstupní napětí, V 100–240 100–240 100–240 Frekvence, Hz 50–60 50–60 50–60 Výkon, W 330 500 750

790 - 012 - 06.05.2025 65Příslušenství

Schválené příslušenství Schválené příslušenství Typ Obj. č. Tryska (délka) Plochá tryska (600mm) 579 79 75-01 Kulatá tryska skovovým krouž- kem (300mm) 586 10 63-01 Tlumič hluku (400mm) 589 81 17-01 Tryska 576 58 18-01 Řídicí rukojeť Řídicí rukojeť 544 40 00-04 66 790 - 012 - 06.05.2025Prohlášení oshodě Prohlášení oshodě My, Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, zcela zodpovědně prohlašujeme, že výrobek: Popis Ruční akumulátorový zádový foukač Značka Husqvarna Typ/Model 550iBTX Identifikace Výrobní čísla od roku 2025 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Nařízení Popis 2006/42/EC „ostrojních zařízeních“ 2014/30/EMC „oelektromagnetické kompatibilitě“ 2011/65/EU „ozakázaných látkách“ 2000/14/EC „ovenkovním hluku“ 2014/53/EU „týkající se rádiových zařízení“* aže byly použity následující normy nebo technické specifikace: EN 62841-1:2015/

v.1.9.2, ETSI EN 301 489-17 v.3.2.4, ETSI EN 300 328 v.2.2.2 Institut SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Švédsko rovněž ověřil shodu sdodatkemV směrnice Evropského parlamentu aRady 2000/14/EC. Informace oemisích hluku najdete včásti Technické údaje na strani 64

Huskvarna, 2025-02-28 Stefan Holmberg, ředitel výzkumu avývoje, management technologií, Husqvarna AB Osoba odpovědná za technickou dokumentaci Registrované ochranné známky Slovo aloga Bluetooth

jsou registrované ochranné známky vlastněné společností Bluetooth SIG, inc

Použití těchto známek společností Husqvarna podléhá licenci.

5. Odspojite kabel od priključka.

vzduchu pre konkrétny úkon

5. Zobrazenie klávesnice

18. Indikátor nabíjania achýb na nabíjačke

22. Indikátor LED chyby na adaptéri

25. Indikátor LED chyby akumulátora

26. Nabíjací indikátor LED na akumulátore

27. Indikátor LED stavu nabitia

• Výrobok nepoužívajte vblízkosti otvorených okien.

• Pri použití výrobku v prašných podmienkach mierne navlhčite povrch.

• Svýrobkom nebehajte.

• Neprepravujte toto zariadenie so zapnutým zdrojom napájania.

1. Stlačte apodržte vypínač (A). (Obr. 20)

Kontrola poistky páčky vypínača

1. Nasaďte svorku (A) na ohybnú trubicu (B) a pripojte

3. Pripojte prenosný popruh (E) do vodiacej drážky

otočného kĺbu (F). (Obr. 24)

4. Nasaďte svorku (G) na ohybnú trubicu (B) a pripojte

7. Pripojte ovládaciu rukoväť (J) do vodiacej drážky (K)

ovládaciu a strednú trubicu.

2. Stlačte apodržte vypínač, kým sa na

2. Stlačte apodržte vypínač, kým zelená LED dióda

1. Stlačením páčky vypínača vyberte optimálny prúd

vzduchu pre konkrétny úkon. (Obr. 21)

2. Stlačením tlačidlaCruise control nastavte

2. Keď je páčka vypínača stlačená, stlačením tlačidla

Mesačne Očistite vonkajšok výrobku čistou asuchou handričkou. Nepoužívajte vodu. X Rukoväte udržiavajte čisté a suché. Odstráňte olej alebo mastnotu. X Skontrolujte, či vypínač funguje správne ači nie je poškodený. X 398 790 - 012 - 06.05.2025Údržba Denne Týžden-

1. Výrobok po použití očistite suchou handričkou.

2. Očistite batériu anabíjačku batérií čistou handričkou.

Vodiace dráhy batérie udržujte čisté.

3. Pred pripojením batérie k nabíjačke akumulátora

Nameraná hladina akustického výkonu, dB (A) 95 Zaručená úroveň hlučnosti L

0,1 Výkon ventilátora Prúd vzduchu vnormálnom režime so štandardnou okrúhlou dýzou,

/min 12,8 Prúd vzduchu v Boost mode so štandardnou okrúhlou dýzou, m

21. Displej na adapteru
