GEBRUIKSAANWIJZING 550iBTX HUSQVARNA

• Ejiet, nevis skrieniet.

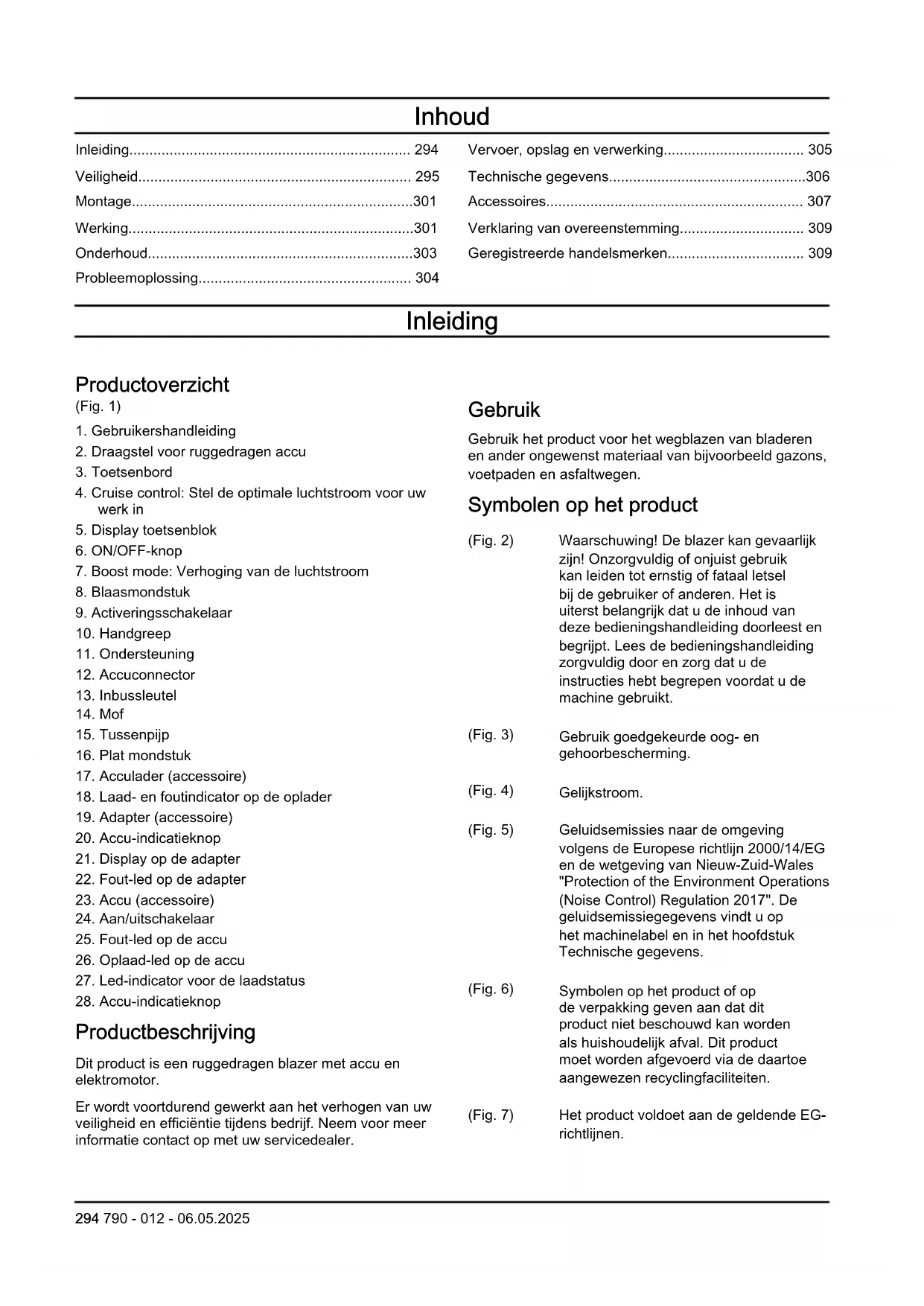

790 - 012 - 06.05.2025 293Inhoud

• Inleiding p. 294
• Veiligheid p. 295
• Montage p. 301
• Werking p. 301
• Onderhoud p. 303
• Probleemoplossing p. 304
• Vervoer, opslag en verwerking p. 305
• Technische gegevens p. 306
• Accessoires p. 307
• Verklaring van overeenstemming p. 309
• Geregistreerde handelsmerken Inleiding Productoverzicht (Fig. 1) p. 309

1. Gebruikershandleiding

2. Draagstel voor ruggedragen accu

4. Cruise control: Stel de optimale luchtstroom voor uw

7. Boost mode: Verhoging van de luchtstroom

20. Accu-indicatieknop

24. Aan/uitschakelaar

27. Led-indicator voor de laadstatus

28. Accu-indicatieknop

Productbeschrijving Dit product is een ruggedragen blazer met accu en elektromotor. Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer. Gebruik Gebruik het product voor het wegblazen van bladeren en ander ongewenst materiaal van bijvoorbeeld gazons, voetpaden en asfaltwegen. Symbolen op het product (Fig. 2) Waarschuwing! De blazer kan gevaarlijk zijn! Onzorgvuldig of onjuist gebruik kan leiden tot ernstig of fataal letsel bij de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandleiding doorleest en begrijpt. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u de machine gebruikt. (Fig. 3) Gebruik goedgekeurde oog- en gehoorbescherming. (Fig. 4) Gelijkstroom. (Fig. 5) Geluidsemissies naar de omgeving volgens de Europese richtlijn 2000/14/EG en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". De geluidsemissiegegevens vindt u op het machinelabel en in het hoofdstuk Technische gegevens. (Fig. 6) Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfaciliteiten. (Fig. 7) Het product voldoet aan de geldende EG- richtlijnen. 294 790 - 012 - 06.05.2025(Fig. 8) Beschermd tegen spatwater. (Fig. 9) Waarschuwings-led (Fig. 10) ON/OFF-knop (Fig. 11) Boost mode-knop (Fig. 12) Cruise control-knop (Fig. 13) Als het product beschikt over draadloze technologie van Bluetooth

, staat het Bluetooth

-symbool op het label met de productnaam. Zie Draadloze Bluetooth

(Fig. 14) De gebruiker van de blazer dient er- voor te zorgen dat geen mensen of dieren dichterbij komen dan 15 meter. Indien meerdere gebruikers werken in hetzelfde werkgebied, is de onderlin- ge veiligheidsafstand min. 15 meter. De bladblazer kan voorwerpen met ge- weld wegslingeren, die terug kunnen kaatsen. Dit kan leiden tot ernstig oog- letsel, als de aanbevolen veiligheids- uitrusting niet wordt gebruikt. yyyy ww xxxxx Het serienummer staat op het product- plaatje of de laserprint. yyyy is het pro- ductiejaar, ww is de productieweek en xxxxx is het serienummer. Schade aan het product We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik machines niet in een explosieve omgeving, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.Machines produceren vonken die het stof of de dampen kunnen doen ontbranden.

• Houd kinderen en andere personen tijdens het gebruik van de machine op afstand. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• De aansluitstekkers van de machine moeten in het stopcontact passen. Wijzig nooit de stekker. Gebruik geen adapterstekkers samen met geaarde machines. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Houd machines uit de buurt van regen of vocht. Het binnendringen van water in een machine verhoogt het risico op een elektrische schok.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om de machine te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte,

790 - 012 - 06.05.2025 295olie, scherpe randen en bewegende onderdelen.

Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u met een machine in de openlucht werkt, dient u alleen verlengsnoeren te gebruiken die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

• Als gebruik van een machine in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken. Persoonlijke veiligheid

• Wees attent! Let op wat u doet en ga verstandig aan het werk met een machine. Gebruik geen machine wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van machines kan leiden tot ernstige verwondingen.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand Off staat voordat u de machine aansluit op een spanningsbron en/of accupack, oppakt of draagt. Wanneer u uw vingers tijdens het dragen van machines op de schakelaar houdt of de machine ingeschakeld op de stroomvoorziening aansluit, kan dat leiden tot ongevallen.

• Verwijder instelgereedschappen of stelsleutels voordat u de machine inschakelt. Gereedschap of sleutels die zich in een draaiend onderdeel van de machine bevinden, kunnen verwondingen veroorzaken.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Daardoor hebt u de machine in onverwachte situaties beter onder controle.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte machines door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel. Gebruik en behandeling van machine

• Overbelast de machine niet. Gebruik de juiste machine voor uw toepassing. Met de juiste machine werkt u beter en veiliger binnen het vermelde vermogensbereik.

• Gebruik geen machine waarvan de schakelaar defect is. Machines die niet meer in- of uitgeschakeld kan worden, zijn gevaarlijk en moeten worden gerepareerd.

• Haal de stekker uit het stopcontact en/of verwijder het accupack, indien verwijderbaar, van de machine voordat u aanpassingen maakt, accessoires verwisselt of machines opbergt. Deze voorzorgsmaatregel verhindert dat de machine onopzettelijk start.

• Berg ongebruikte machines buiten reikwijdte van kinderen op. Laat de machine niet gebruiken door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Machines zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt.

• Voer onderhoud uit op machines en accessoires. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van de machine kunnen beïnvloeden. Laat beschadigde onderdelen repareren alvorens de machine te gebruiken. Veel ongevallen vinden hun oorzaak in slecht onderhouden machines.

• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik de machine, accessoires, bits en dergelijke overeenkomstig deze instructies. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van de machine voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en handgreepvlakken maken in onverwachte situaties geen veilige bediening en controle van het elektrische gereedschap mogelijk. Gebruik en onderhoud van machines met accuvoeding

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik alleen de accupacks die bestemd zijn voor de bijbehorende machine. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een

790 - 012 - 06.05.2025verbinding tussen de twee klemmen kunnen maken.

Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Gebruik geen accu of machine die is beschadigd of aangepast. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel de accu of machine niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of machine niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik liggen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Service

• Laat uw machine onderhouden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke vervangende onderdelen. Hierdoor blijft de veiligheid van de machine gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Veiligheidswaarschuwingen tuinbladblazer, tuinstofzuiger en tuinbladblazer/-stofzuiger

• Controleer vóór het gebruik de voedings- en eventuele verlengkabels op tekenen van beschadiging of veroudering. Raak de kabel niet aan voor u de stroomtoevoer afsluit. Gebruik de machine niet als de kabel beschadigd of versleten is. Een beschadigde voedingskabel kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Gebruik de machine niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Dit vermindert het risico op blikseminslag.

• Draag oog- en gehoorbescherming. Door geschikte beschermende uitrusting te dragen verkleint u het risico op letsel.

• Draag tijdens het bedienen van de machine altijd beschermend schoeisel met antislipzool. Bedien de machine niet op blote voeten of met open sandalen aan. Dit verlaagt het risico op letsel aan de voeten.

• Draag geen loszittende kleding of artikelen zoals sjaals, touwtjes, kettingen, stropdassen, enz. die in de luchtinlaten gezogen kunnen worden. Bind lang haar vast of bedek het, om te voorkomen dat het in de luchtinlaten wordt gezogen. Als een van deze voorwerpen in de luchtinlaten wordt gezogen, kan dit het risico op letsel vergroten.

• Houd omstanders uit de buurt tijdens het bedienen van de machine. Weggeslingerd vuil kan het risico op letsel vergroten.

• Richt het mondstuk van de bladblazer nooit in de richting van mensen of huisdieren of in de richting van ramen. Wees extra voorzichtig bij het blazen van vuil in de buurt van solide voorwerpen, zoals bomen, auto's en muren, waartegen vuil kan afketsen. Weggeslingerde voorwerpen kunnen eigendommen beschadigen en het risico op letsel vergroten.

• Gebruik de machine niet om brandende of rokende voorwerpen weg te blazen, zoals sigaretten, lucifers of hete as. Deze ontstekingsbronnen kunnen het brandgevaar vergroten.

• Raak de ventilator niet aan terwijl deze nog in beweging is. Schakel de machine uit en wacht tot de ventilator stopt voordat u onderdelen verwijdert die toegang kunnen geven tot de ventilator. Dit verlaagt het risico op letsel door bewegende delen.

• Wanneer u vastgelopen materiaal verwijdert of onderhoud aan de machine uitvoert, moet u zorgen dat de aan/uit-schakelaar is uitgeschakeld. Indien de machine onverwacht wordt gestart tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel. Algemene veiligheidsaanwijzingen voor machines WAARSCHUWING: Lees alle veiligheidsaanwijzingen, instructies, illustraties en specificaties voor deze machine. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Bewaar alle waarschuwingen en instructies voor later gebruik. Het in de veiligheidsaanwijzingen gebruikte begrip “machine” heeft betrekking op machines die met netspanning worden gebruikt (met een netsnoer) en op machines die op een accu werken (zonder netsnoer). Gebruik en verzorging van elektrische apparaten

• Gebruik nooit een machine die zo gewijzigd is dat ze niet langer overeenkomt met de originele uitvoering. Gebruik de machine nooit in de buurt van explosieve of ontvlambare materialen.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door

790 - 012 - 06.05.2025

297opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Gebruik alleen originele reserveonderdelen.

• Zorg dat de ventilatieopeningen altijd vrij zijn van afvalmaterialen.

• Alle deksels, beschermingen en hendels moeten aangebracht zijn voor u start.

• Gebruik de machine alleen bij daglicht of onder goed verlichte omstandigheden.

• Gebruik de machine nooit bij ongunstige weersomstandigheden, bijv. bij mist, regen, in vochtige of natte omgevingen, bij harde wind, hevige koude, gevaar van blikseminslag, enz. Extreem warm weer kan oververhitting van de machine veroorzaken. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, bijvoorbeeld een gladde ondergrond.

• Als de machine overmatig begint te trillen, stopt u de machine en verwijdert u de accu.

• U dient uitsluitend te lopen, nooit te rennen. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.

• Gebruik het product niet in de buurt van geopende ramen.

• Houd rekening met de mensen in uw omgeving door het product niet te gebruiken op ongebruikelijke tijdstippen, bijvoorbeeld 's avonds laat of 's morgens vroeg. Volg de plaatselijke regelgeving en verordeningen.

• Gebruik het product met een zo laag mogelijke luchtstroom. Het is zelden nodig om de volledige luchtstroom te gebruiken. Veel werkzaamheden kunnen met de halve luchtstroom uitgevoerd worden. Een lagere luchtstroom zorgt voor minder lawaai en minder stof. Bovendien vliegt het verzamelde/verplaatste afval dan ook niet alle kanten op.

• Maak onder stoffige omstandigheden het oppervlak enigszins vochtig als u het product gebruikt.

• Gebruik een hark of een bezem om het vastzittende vuil van de grond los te maken.

• Houd de mond van de blaaspijp zo dicht mogelijk bij de grond.

• Wees u bewust van uw omgeving. Richt het product weg van mensen, dieren, speelplaatsen en auto’s enz.

• Beperk de blaastijd tot een minimum door stoffige gebieden met behulp van sproeiapparatuur te bevochtigen.

• Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.

• Stop het product en verwijder de accu als het product abnormaal gaat trillen.

• Het is tijdrovend om de bladblazer te gebruiken om grote bergen te verplaatsen en het creëert onnodig lawaai.

• Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen.

• Ren niet met het product.

• De krachtige luchtstroom kan voorwerpen met zo’n snelheid verplaatsen dat ze terug kunnen stuiteren en ernstig letsel aan uw ogen kunnen veroorzaken. (Fig. 15)

• Richt de luchtstroom nooit op mensen of dieren.

• Zet de motor uit voordat u accessoires of andere onderdelen monteert of demonteert.

• Houd alle lichaamsdelen uit de buurt van hete oppervlakken.

• Leg het product nooit neer terwijl het is geactiveerd, tenzij u er goed zicht op hebt.

• Stop de machine en verwijder de accu. Controleer of alle bewegende onderdelen volledig tot stilstand zijn gekomen:

• wanneer u de machine achterlaat

• voordat u verstoppingen verwijdert of de vulopening ontstopt

• voordat u de machine controleert, schoonmaakt of er werkzaamheden aan verricht

• Schakel onmiddellijk de stroombron uit en laat de machine stoppen als het snijmechanisme vreemde voorwerpen raakt of als de machine ongebruikelijke geluiden of trillingen gaat produceren. Koppel de accu los van de machine en voer de volgende stappen uit alvorens de machine opnieuw te starten en te gebruiken:

• onderzoeken op beschadiging

• beschadigde onderdelen vervangen of repareren

• op loszittende onderdelen controleren en deze vastzetten

• Schakel de stroombron uit en koppel de machine los van de accu voordat u ongewenst materiaal verwijdert als de machine verstopt raakt.

790 - 012 - 06.05.2025• Vervoer de machine niet terwijl de voedingsbron is

• Kantel de machine niet terwijl de voedingsbron is ingeschakeld.

• De bladblazer mag niet worden gebruikt op ladders of steigers. (Fig. 16)

• Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

• Kijk uit voor wegschietende objecten. Stenen, afval, enzovoort kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

• Gebruik voor een betere veiligheid een aardlekschakelaar wanneer u het product oplaadt. Er is een aardlekschakelaar aangebracht ter bescherming van gebruikers bij een eventuele elektrische storing.

• Dit product staat bekend om haar lage trilbelasting. Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels”, ”speldeprikken”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen.

• Gebruik het product alleen voor het beoogde doel.

• Het is niet mogelijk om elke mogelijke situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat.

• Bedien de machine alleen bij daglicht of bij voldoende kunstlicht.

• Zorg ervoor dat u op hellingen stevig staat.

• Bedien het product alleen lopend, niet rennend.

• Zorg dat alle luchtinlaten schoon blijven.

• Alle deksels, beschermingen en hendels moeten aangebracht zijn voor u start.

• Een beschadigde of onjuiste beschermkap kan letsel veroorzaken. Gebruik geen product zonder bevestigde goedgekeurde beschermkap. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zijn accu-aangedreven producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. Husqvarna raadt aan dat gebruikers gebruik maken van gehoorbescherming wanneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te laten controleren. (Fig. 17) WAARSCHUWING: Gehoorbescherming beperkt de mogelijkheid om geluiden en waarschuwingssignalen te horen.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen. (Fig. 18)

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. (Fig. 19)

• U moet een stofmasker gebruiken als het risico van stof bestaat. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina 294 om te zien waar deze onderdelen zich bevinden op uw product.

• De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer.

790 - 012 - 06.05.2025

299• Gebruik een product nooit wanneer de veiligheidsvoorzieningen beschadigd zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren.

• Om service en reparaties aan het product uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van het product. Als uw product een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garanderen wij de beschikbaarheid van professionele reparaties en onderhoud. Als u uw product hebt gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is. De gebruikersinterface controleren

1. Houd de ON/OFF-knop (A) ingedrukt. (Fig. 20)

a) Het product is ingeschakeld wanneer de led (B) brandt. b) Het product is uitgeschakeld wanneer de led (B) uit is.

Probleemoplossing op pagina 304 als het waarschuwingslampje (C) brandt of knippert. Activeringsschakelaar controleren

• Druk de activeringsschakelaar kort in om te controleren of deze vrij beweegt. (Fig. 21) Veiligheid van het draagstel Gebruik altijd het draagstel wanneer u het product gebruikt. Als u het draagstel niet gebruikt, kunt u het product niet veilig bedienen. Dit kan bij uzelf of anderen letsel veroorzaken. Zorg ervoor dat de heupgordel en borstriem zijn bevestigd en correct zijn afgesteld. Een niet-gesloten gordel kan vast komen te zitten in de ventilator van het product. (Fig. 22) Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

• Gebruik een goedgekeurde geaarde wandcontactdoos die niet beschadigd is.

• Gebruik alleen door Husqvarna goedgekeurde acculaders om door Husqvarna goedgekeurde accu's op te laden. Zie Goedgekeurde acculaders op pagina 307 voor instructies.

• Probeer de acculader niet te demonteren.

• Gebruik de acculader niet als deze beschadigd is of niet correct werkt.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen deuren, hekken en dergelijke.

• Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.

• Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de koelspleten van de acculader.

• Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.

• Gebruik goedgekeurde wandcontactdozen die niet beschadigd zijn. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Zorg dat alle moeren, bouten en schroeven vast zijn aangedraaid, om er zeker van te zijn dat het product veilig functioneert.

• Vervang versleten of beschadigde onderdelen.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven na onderhoud, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

• Gebruik alleen originele reserveonderdelen.

Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert. De buis en handgrepen op het product monteren

1. Zet de klem (A) op de flexibele buis (B) en plaats de

flexibele buis op de uitlaat (C) van de blazer. (Fig. 23)

2. Zorg ervoor dat de klemschroef (D) is gepositioneerd

zoals weergegeven in de afbeelding. Draai de schroef vast.

3. Bevestig de transportband (E) aan de geleidesleuf

van de draaikoppeling (F). (Fig. 24)

5. Zorg ervoor dat de klemschroef (H) is gepositioneerd

zoals weergegeven in de afbeelding. Draai de schroef vast.

6. Lijn de knoppen (I) uit met elke kant van de

draaikoppeling (F). (Fig. 26)

7. Bevestig de bedieningshendel (J) aan de

geleidesleuf (K) van de draaikoppeling (F). Zorg ervoor dat de schroef op de bedieningshendel zich aan de onderkant van de regelpijp bevindt.

9. Sluit de tussenpijp (L) aan op de draaikoppeling

(F). Zorg ervoor dat de knop (I) is uitgelijnd met de geleidesleuf van de tussenpijp. (Fig. 27)

10. Draai de tussenpijp volledig rond om de regelpijp en

de tussenpijp te vergrendelen.

11. Sluit de blaaspijp (M) aan op de tussenpijp. Zorg

ervoor dat de knop (N) op de tussenpijp omhoog wijst en in de geleidesleuf van de blaaspijp gaat.

12. Draai de blaaspijp volledig rond om de tussenpijp en

kabel zoals weergegeven in de afbeelding. Sluit de rits. (Fig. 28) Draagstel afstellen Een correct afgesteld draagstel en product vereenvoudigen de bediening. Stel het draagstel af voor de beste werkhouding.

1. Doe het draagstel van het product om. (Fig. 29)

2. Maak de heupband vast met de klem (C). Trek de

band aan, totdat het gewicht van het product op uw heupen rust.

4. Bevestig de borstband aan de klem (A).

5. Trek de band aan.

Het product in de transportmodus zetten

1. Draai de blaaspijp linksom totdat deze omhoog wijst.

Werking Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product.

• Uitgebreide productinformatie.

• Informatie over, en hulp bij, onderdelen en onderhoud van uw product. Husqvarna Connect gebruiken

3. Volg de instructies in de Husqvarna Connect-app

om verbinding te maken met het product en dit te registreren. Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer. Husqvarna Fleet Services

is een cloudoplossing waarmee de commerciële fleetmanager een overzicht

790 - 012 - 06.05.2025 301heeft van alle machines. Voor meer informatie over

, zie www.husqvarna.com. Het product verbinden met Husqvarna Fleet Service

-app naar uw mobiele apparaat.

2. Meld u aan bij de Husqvarna Fleet Service

3. Volg de instructies voor het koppelen van het

-technologie Producten met ingebouwde draadloze Bluetooth

technologie kunnen verbinding maken met mobiele apparaten en bieden extra functies. Het symbool voor draadloze Bluetooth

-technologie gaat branden als uw mobiele apparaat is verbonden met het apparaat. (Fig. 13) Let op: Husqvarna Fleet Service

-cloudoplossing is niet in alle markten verkrijgbaar. De accu opladen Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen. OPGELET: Laad de accu alleen op wanneer de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

3. Plaats de adapter in de acculader.

4. Zorg ervoor dat de groene oplaadled op de

acculader gaat branden. Dit betekent dat de adapter en de accu correct zijn aangesloten.

5. Wanneer alle leds op de accu branden en

de adapter 100% aangeeft, is de accu volledig opgeladen. De adapter toont de laadstatus in stappen van 1%. Kleine afwijkingen zijn mogelijk aan het begin van het laden.

6. Trek aan de stekker om de acculader uit de

wandcontactdoos te halen. Trek niet aan de kabel.

7. Verwijder de adapter uit de acculader.

8. Verwijder de accu uit de adapter.

De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

2. Trek aan de vergrendelingshendels.

3. Plaats de accu in de backpackhouder. (Fig. 32)

5. Sluit de kabel aan op de connector.

6. Plaats de kabel in de klem op de backpackhouder.

1. Druk op de aan/uitschakelaar op de backpack-accu

om de backpack-accu te starten. Ga niet verder met de volgende stappen voordat de groene ledlampjes branden. Let op: Na het inschakelen van de backpack- accu duurt het opstarten ongeveer 4 seconden. Tijdens het opstarten worden de ventilatoren ingeschakeld en knipperen de groene ledlampjes op de accu. Als de groene ledlampjes op de accu branden, kan het product worden gestart.

2. Houd de ON/OFF-knop ingedrukt totdat de groene

ledlampjes op het gebruikersinterface gaan branden. (Fig. 33) Het product stoppen

1. Laat de activeringsschakelaar los.

2. Houd de ON/OFF-knop ingedrukt totdat het groene

3. Verwijder de kabel uit de klem op de

6. Verwijder de accu uit het product.

Let op: Als de backpack-accu meer dan 30 minuten niet wordt gebruikt, stopt de backpack-accu automatisch. Druk op de aan/uitschakelaar op de backpack-accu om de backpack-accu te starten. Het product gebruiken

1. Trek aan de activeringsschakelaar om de optimale

luchtstroom voor uw werk te selecteren. (Fig. 21)

2. Druk op de knop Cruise control om de geselecteerde

luchtstroom in te stellen. De led gaat branden. (Fig. 35)

790 - 012 - 06.05.20253. Blijf werken met de geselecteerde luchtstroom. De

activeringsschakelaar hoeft niet te worden ingedrukt.

4. Druk op de activeringsschakelaar om de luchtstroom

te verhogen. Wanneer de activeringsschakelaar wordt losgelaten gaat de luchtstroom terug naar de luchtstroom die in stap 2 is ingesteld.

5. Laat de activeringsschakelaar los en druk op de

knop Cruise control om de functie Cruise control uit te schakelen. De luchtstroom maximaal verhogen

1. Zet het product op On. Zie

2. Druk op de knop Boost mode voor een maximale

luchtstroom wanneer de activeringsschakelaar is ingedrukt. De led gaat branden om aan te geven dat de functie Boost mode is ingeschakeld. De functie Boost mode heeft geen tijdslimiet. (Fig. 36)

3. Druk nogmaals op de knop Boost mode om de

functie Boost mode uit te schakelen. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Onderhoudsschema Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Laat naast het onderhoud dat in het onderhoudsschema wordt beschreven, een servicedealer van Husqvarna regelmatig onderhoud aan het product uitvoeren. Neem contact op met uw servicedealer van Husqvarna voor informatie over de onderhoudsintervallen. Onderhoud Elke dag Wekelijks Maande- lijks Reinig de externe oppervlakken van het product met een schone en droge doek. Gebruik geen water.

Zorg ervoor de handgrepen schoon en droog zijn. Verwijder olie en vet. X Controleer of de ON/OFF-knop naar behoren werkt en niet beschadigd is. X Controleer of de activeringsschakelaar correct werkt. X Controleer of de moeren en schroeven goed zijn vastgedraaid. X Controleer of de ontgrendelknoppen op de accu naar behoren werken en de accu wordt vergrendeld.

Controleer of alle koppelingen, aansluitingen en kabels niet beschadigd zijn. Verwijder vuil.

Controleer of de accuaansluitingen niet beschadigd zijn. X Luchtinlaat controleren

1. Zorg dat de luchtinlaat niet is geblokkeerd. (Fig. 37)

2. Schakel het product uit en verwijder indien nodig

ongewenst materiaal. OPGELET: Een geblokkeerde luchtinlaat leidt tot verminderde prestaties van het product en kan leiden tot oververhitting van de motor. Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

790 - 012 - 06.05.2025 3033. Zorg ervoor dat deze onderdelen schoon zijn voordat

de accu wordt aangesloten op de acculader of het product: a) De aansluitingen op de backpack-accukabel. b) De aansluitingen op de accu-adapter van de backpack. c) De aansluitingen op de acculader. d) De aansluitingen op de backpack-blazer. Probleemoplossing Gebruikersinterface Gebruikersinterface Mogelijke fouten Mogelijke actie Groene led knippert Lage accuspanning. Laad de accu op. Rode fout-led knippert Temperatuurafwijking. Laat het product afkoelen. Het product start niet Vuil in de accuaansluitingen. Reinig met perslucht of een zachte borstel. De accu is uitgeschakeld. Start de accu. Rode fout-led knippert Het product moet worden onderhou- den. Neem contact op met de service- werkplaats. Accu Symptomen Oorzaak Oplossing De fout-led op de accu knippert. Temperatuurafwijking, de accu is te koud of te heet om te gebruiken. Laat de accu afkoelen of breng deze naar binnen om warm te worden. Als de accu de juiste temperatuur heeft, kan deze weer worden gebruikt. Ge- bruik de accu bij omgevingstempera- turen tussen -10°C (14°F) en 40°C (104°F). De accu is leeg. Laad de accu op. De fout-led op de acculader gaat aan. Het accucelverschil is te groot (1 V). Neem contact op met uw dealer. De accu start niet. De accuzekering is doorgebrand. Vervang de zekering. Raadpleeg de bedieningshandleiding voor de accu. 304 790 - 012 - 06.05.2025Probleemoplossing acculader 40-C750X Probleem

Mogelijke fouten Mogelijke actie De oplaadindicator op de oplader is geel. De accufoutindicator op de accu brandt of de accutemperatuurindica- tor is aan. Temperatuurafwijking, de accu is te koud of te heet om te gebruiken of op te laden. Als de accu te heet is, laat u de- ze aangesloten op de lader. De in- gebouwde ventilator van de lader verlaagt de temperatuur van de ac- cu. Wanneer de accu de aanbevo- len temperatuur heeft, begint het op- laden automatisch. Als de accu te koud is, brengt u de- ze naar binnen. Wanneer de accu de aanbevolen temperatuur heeft, gaat u verder met opladen. Houd u aan het temperatuurbereik voor gebruik, zie de gebruikershand- leiding van de acculader. Houd de lader uit direct zonlicht. Als het pro- bleem zich blijft voordoen, neemt u contact op met uw Husqvarna-servi- cedealer. De oplaadindicator op de oplader is geel. De accufoutindicator op de ac- cu brandt. De accu heeft een kritieke fout. Neem contact op met uw Husqvarna servicedealer. De oplaadindicator op de oplader is rood. De oplader heeft een kritieke fout. Neem contact op met uw Husqvarna servicedealer. Vervoer, opslag en verwerking Transport en opslag

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Verwijder de accu bij opslag of vervoer.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Bewaar het apparaat alleen op een droge plaats.

• Bevestig het product stevig tijdens vervoer. Afvoer Het symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij uw lokale inzamelsysteem voor elektrische en elektronische apparatuur. Dit draagt bij aan een goed afvalbeheer aan het einde van de levensduur. Neem contact op met de plaatselijke autoriteiten, de afvalverwerkingsdienst, uw dealer of verkoper voor meer informatie. Onjuiste afvoer kan een potentieel negatief effect hebben op het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen.

De probleemoplossing kan verschillen voor andere modellen acculaders. Raadpleeg de bedieningshandlei- ding van de acculader voor informatie over het gebruik van de acculader. Gebruik alleen acculaders goedge- keurd door Husqvarna.

790 - 012 - 06.05.2025 305Let op: Het symbool staat op het product of op de

verpakking van het product. Technische gegevens Technische gegevens 550iBTX Motor Motortype BLDC (borstelloos) 36 V Gewicht Gewicht zonder accu en mondstuk, kg/lb 6,3/13,9 Geluidsemissies

Geluidsvermogensniveau, gemeten dB(A) 95 Geluidsvermogensniveau, gegarandeerd L

dB (A) 96 Waterbeschermingsniveau Geschikt voor alle weersomstandigheden Ja IPX4

Equivalent geluidsdrukniveau op oorhoogte van de gebruiker, geme- ten in overeenstemming met EN/ISO 11203 en ISO 22868, dB(A):

0,1 Ventilatorprestaties Luchtstroom in normale modus met standaard rond mondstuk,

/min 12,8 Luchtstroom in Boost mode met standaard rond mondstuk, m

/min 15,6 Maximale luchtsnelheid in normale modus met standaard rond mondstuk, m/s of mph 54 of 120,8 Maximale luchtsnelheid in Boost mode met standaard rond mond- stuk, m/s of mph 66 of 147,6

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogensniveau voor de machine is gemeten met het originele hulpstuk dat het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De draagbare accumachines van Husqvarna die zijn gemarkeerd met IPX4 voldoen aan deze vereisten op productgoedkeuringsniveau

De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typi- sche statistische spreiding (standaardafwijking) van 3 dB(A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 2 m/s

306 790 - 012 - 06.05.2025550iBTX Maximale blaaskracht in normale modus met standaard rond mond- stuk, N

Maximale blaaskracht in Boost mode met standaard rond mondstuk,

Radiofrequentiegegevens voor Bluetooth

-functionaliteit: ETSI EN 301 489-1 v.1.9.2, ETSI EN 301 489-17 v.3.2.4, ETSI EN 300 328 v.2.2.2 SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Zweden heeft ook overeenstemming bevestigd met bijlage V van de richtlijn van de raad.2000/14/EC Voor informatie over geluidsemissies, zie Technische gegevens op pagina 306

Huskvarna, 2025-02-28 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Verantwoordelijk voor technische documentatie Geregistreerde handelsmerken Het Bluetooth

-woordmerk en de logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc en het gebruik van deze merken door Husqvarna vindt plaats onder licentie.
