NAVODILA ZA UPORABO BC 700e B STIGA

[2] Največja napetost električnega napajanja

[4] Največja hitrost rotacije orodja (glava z nitjo)

[5] Največja hitrost rotacije orodja (rezilo s tremi konicami)

[6] Širina košnje (glava z nitjo)

[7] Širina košnje (rezilo s tremi konicami)

[14] Raven zvočnega pritiska (glede na ISO 3744:2010)

[15] Merilna negotovost

[16] Raven izmerjene zvočne moči (glede na ISO 3744:2010)

[17] Raven zagotovljene zvočne moči (glede na 2000/14/EC)

[18] Obrezovalnik

[19] Vibracije, ki se prenašajo na roko na sprednjem ročaju (glede na ISO 3744:2010)

[20] Vibracije, ki se prenašajo na roko na zadnjem ročaju (glede na ISO 3744:2010)

[21] OPCIJE

[22] Komanda za visoko hitrost vrtenja rezalne naprave

[23] Dodatni priključki na zahtevo

[24] Enota baterije

[25] Polnilnik baterije

[26] Nahrbtnik za baterije

[27] Simulator baterije

(\*) To baterijo je dovoljeno uporabljati le s batoh na akumulátory. Baterijo je prepovedano vstavljati v ležišče v stroju.

a) OPOMBA: Deklarirana skupna vrednost vibracij je bila izmerjena v skladu z normirano metodo preizkušanja; mogoče jo je uporabiti za primerjavo med različnimi orodji. Skupna vrednost vibracij se lahko uporabi tudi za predhodno oceno izpostavitve.

b) OPOZORILO: Med dejansko uporabo orodja se oddajane vibracije lahko razlikujejo od deklarirane skupne vrednosti, kar je odvisno od načina uporabe orodja. Zato je treba med delom udejanjati naslednje varnostne ukrepe za zaščito upravljavca: med delom nosite rokavice, omejite čas uporabe stroja in skrajšajte intervale, med katerimi pritiskate na komandni vzvod pospeševalnika.

[1] SR - TEHNIČKI PODACI

SLOVENŠČINA - Prevod izvirnih navodil SL

2) Električna sigurnost

a) Utikači električne alatke moraju odgovarati utičnici. Nikada nemojte mijenjati utikač na bilo koji način. Ne koristite adapter-utikače sa uzemljenim električnim alatkama. Nepromijenjeni utikači i odgovarajuće utičnice smanjiće rizik od električnog udara.
b) Izbjegavajte kontakt tijela s uzemljenim površinama ili površinama povezanim na uzemljenje, kao što su cijevi, radijatori, štednjaci i hladnjaci. Postoji povećani rizik od električnog udara ako je vaše tijelo uzemljeno.
c) Ne izlažite električne alatke kiši ili vlazi. Ulazak vode u električnu alatku povećava rizik od električnog udara.
d) Nemojte nepravilno da koristite kabel. Nikada nemojte koristiti kabel za nošenje, povlačenje ili odvajanje električne alatke. Držite kabel dalje od topline, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zamršeni kabeli povećavaju rizik od električnog udara.
e) Kad koristite električnu alatku na otvorenom, koristite nastavak prikladan za spoljnu upotrebu. Korištenje kabela

prikladnog za spoljnu upotrebu smanjuje rizik od električnog udara.

f) Ako je neizbježno korištenje električne alatke na vlažnom mjestu, upotrijebite napajanje zaštićeno uređajem za zaštitu od preostale struje (RCD). Korištenje uređaja RCD smanjuje rizik od električnog udara.

3) Lična sigurnost

a) Uvijek budite pažjivi, kontrolirajte ono što radite i koristite zdrav razum kada se služite električnom alatkom. Nemojte koristiti električnu alatku kada ste umorni ili pod uticajem droga, alkohola ili lijekova. Trenutak nepažnje za vrijeme korištenja električne alatke može izazvati ozbiljne tjelesne povrede.
b) Nosite zaštitnu odjeću. Uvijek nosite zaštitne rukavice. Upotreba zaštitne opreme kao što su maske za zaštitu od prašine, obuća protiv klizanja, zaštitni šljemovi ili zaštita za uši smanjuje nastanak tjelesnih povreda.
c) Izbjegavajte slučajna startanja. Provjerite je li aparat ugašen prije postavljanja baterije i prije nego što uhvatite ili transportirate električnu alatku. Ako transportirate električnu alatku s prstom na prekidaču ili kad je prekidač u položaju "ON", lakše može doći do nezgoda.
d) Izvadite sve ključeve ili regulacioni alat prije aktiviranja električne alatke. Ključ ili alat koji ostanu u kontaktu s nekim dijelom u pokretu mogu izazvati tjelesne povrede.
e) Nemojte gubiti ravnotežu. Uvijek morate imati dobar oslonac i prikladnu ravnotežu. To mogućava bolju kontrolu električne alatke u opasnim situacijama.
f) Obucite se na odgovarajući način. Nemojte nositi široku odjeću ili nakit. Držite kosu, odjeću i rukavice podalje od dijelova u pokretu. Otkopčana odjeća, nakit ili duga kosa mogu se zaplesti u dijelove u pokretu.
g) Ako ima uređaja koje treba da povežete na uređaje za izvlačenje i skupljanje prašine, provjerite da nisu pogrešno povezani i da se pogrešno ne koriste. Upotreba ovih uređaja može smanjiti rizike koje izaziva prašina.
h) Ne dopustite da vas poznavanje stečeno čestom upotrebom mašine učini previše sigurnim da biste zanemarili načela sigurnosti. Nemarno djelovanje može u djeliću sekunde uzrokovati ozbiljne ozljede.

4) Upotreba i čuvanje električne alatke

Probna vožnja Nema nepravilnihvibracija.Ne smiju se čutičudni zvuci.

6.2.2 Test rada mašine

Radnja Rezultat
1. Stavite akumulator u kućište (odl. 7.2.3);2. Pritisnite sigurnosno dugme (sl. 12.C, sl. 13.C)	LED (sl. 12.E, sl. 13.E) se mora uključiti (električno kolo je aktivirano).
1. Pokrenite mašinu (odl. 6.3);2. Koristite kontrolnu polugu gasa (sl. 12.A sl. 13.A) i sigurnosnu polugu gasa (sl. 12.B, sl. 13.B) u isto vrijeme;3. Otpustite kontrolnu polugu gasa (sl. 12.A sl. 13.A) i sigurnosnu polugu gasa (sl. 12.B, sl. 13.B).	1. Rezna glava se ne smije pomjerati.2. Rezna glava se mora kretati.3. Poluge se automatski i brzo moraju vratiti u neutralni položaj, a rezna glava se mora zaustaviti.
Pritisnite samo polugu komande gasa (sl. 12.A, sl. 13.A).	Poluga komande gasa ostaje blokirana.

Ako se bilo koji rezultat ne poklapa s navodima u narednim tablicama, nemojte koristiti mašinu! Predajte mašinu u servisnu službu koja treba izvršiti potrebne kontrole i popravku.

6.3 POKRETANJE

6.3.1 Pokretanje akumulatorom

1. Skinite štitinik sječiva (sl. 1.K) (ako ga koristite);
2. Uvjerite se da rezna glava ne dodiruje zemlju ili druge predmete;
3. Umetnite akumulator ispravno u kućište (sl. 16) (odl. 7.2.3);
4. Pritisnite sigurnosno dugme (sl. 12.C, sl. 13.C);
   Koristite kontrolnu polugu gasa (sl. 12.A
   sl. 13.A) i sigurnosnu polugu gasa (sl.
   12.B-M, sl. 13.B-M) u isto vrijeme.

6.3.2 Pokretanje simulatorom akumulatora (ako postoji)

1. Skinite štitnik sječiva (sl. 1.K);
2. Uvjerite se da rezna glava ne dodiruje zemlju ili druge predmete;
3. Umetnite simulator akumulatora (sl. 16.P) ispravno u kućište na mašini (sl. 16.A)
4. Priključite spojni kabl (sl. 16.O) na simulator akumulatora
5. Izaberite akumulator koji koristi selektor (sl. 11.B)
6. Pritisnite sigurnosno dugme (sl. 12.C, sl. 13.C)
7. Pritisnite komandu gasa (sl. 12.A, sl.13.A); Koristite kontrolnu polugu gasa (sl. 12.A sl. 13.A) i sigurnosnu polugu gasa (sl. 12.B-M, sl. 13.B-M) u isto vrijeme.

6.4 RAD

NAPOMENA Prije prvog obavljanja zadataka upoznajte se s mašinom, saznajte koje su najprikladnije tehnike rezanja, pazite na ispravno postavljanje remena, čvrsto držite mašinu i pravite pokrete koji su potrebni za određeni zadatak.

a. Pokret rezanja (košenje)

2) Električna sigurnost

a) Utikači električnog alata moraju odgovarati utičnici. Nemojte nikad i ni na koji način preinačivati utikač. Nemojte rabiti adapterske utikače s električnim alatima koji imaju uzemljenje. Uporabom nepreinačenih utikača i odgovarajućih utičnica smanjuje se rizik od električnog udara.
b) Izbjegavajte dodir tijela s uzemljenim površinama ili površinama spojenim na uzemljenje kao što su cijevi, radijatori, štednjaci i hladnjaci. Rizik od električnog udara povećava se ako svojim tijelom dodirujete tlo ili se nalazite na tlu.
c) Električne alate nemojte izlagati kiši ili vlazi. Prodor vode u električni alat povećava rizik od električnog udara.
d) Nemojte loše postupati s kabelom. Kabelom se nemojte nikad koristiti za prenošenje, povlačenje ili odspajanje električnog alata. Kabel držite daleko od izvora topline, ulja, oštrih rubova ili dijelova u pokretu. Oštećeni ili zapleteni kabeli povećavaju rizik od električnog udara.
e) Prilikom uporabe električnog alata na otvorenom koristite se produžnim ka-

belom prikladnim za vanjsku uporabu. Uporabom kabela prikladnog za vanjsku uporabu smanjuje se rizik od električnog udara.

f) Ako nije moguće izbjeći uporabu električnog alata na vlažnom mjestu, služite se napajanjem koje je zaštićeno uređajem za preostalu struju (RCD).
Uporabom RCD-a smanjuje se rizik od električnog udara.

3) Osobna sigurnost

Pozor! Prije uporabe stroja, pročitajte upute

Opasnost! Nosite zaštitu za sluh, zaštitne naočale i kacigu.

Za zaustavljanje stroja:

1. otpustite upravljačku ručicu gasa (sl. 12.A, sl. 13.A);
2. deaktivirajte sigurnosni gumb (sl. 12.C, sl. 13.C);
3. pričekajte da se rezni alat zaustavi.

4.1 Komponente za namestitev 8
4.2 Namestitev ročajev....8
4.3 Namestitev/odstranitev rezalnih naprav in posebnih zaščit 9
4.4 PRIPRAVA NAHRBTNIKA ZA BATERIJE (če je predviden) 10

1. UPRAVLJALNI ELEMENTI 10

5.1 Varnostni gumb (naprava za vklop / izklop) .. 10
5.2 Komandni vzvod plina.... 10
5.3 Varnostni vzvod plina 10

1. UPORABA STROJA 10

6.1 Začetna opravila.... 10
6.2 Varnostni pregledi 11
6.3 Zagon....12
6.4 Delo....12
6.5 Nasveti glede uporabe 13
6.6 Zaustavitev.... 13
6.7 Po uporabi 13

1. REDNO VZDRŽEVANJE 14

7.1 Splošne informacije 14
7.2 Baterija....14
7.3 Čiščenje stroja in motorja 15
7.4 Pritrdilne matice in vijaki 15

1. IZREDNO VZDRŽEVANJE 15

8.1 Vzdrževanje rezalne naprave 15
8.2 Brušenje noža za rezanje niti.... 16

1. SHRANJEVANJE.... 16

9.1 Shranjevanje stroja.... 16
9.2 Shranjevanje baterije.... 16

1. PREMIKANJE IN PREVOZ 16

2. SERVIS IN POPRAVILA.... 16

3. OBSEG GARANCIJE.... 17
4. TABELA VZDRŽEVANJA 17
5. PREPOZNAVANJE MOTENJ.... 18
6. DODATNA OPREMA PO NAROČILU 19

15.1 Baterije.... 19
15.2 Polnilnik baterije 19
15.3 Nahrbtnik za baterije 19
15.4 Simulator baterije 19

1. SPLOŠNE INFORMACIJE

1.1 KAKO BRATI PRIROČNIK

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju:

OPOMBA ali POMEMBNO nudi podrobnosti ali druge informacije v zvezi s predhodno vsebino, ki so namenjene preprečevanju poškodb stroja ali druge škode.

Znak opozarja na nevarnost. Neupoštevanje opozorila lahko povzroči osebne poškodbe ali poškodbe tretjih oseb in/ali škodo.

Odstavki, obkroženi z okvirom iz sivih pik, navajajo opcijske tehnične lastnosti, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je določena tehnična lastnost prisotna pri vašem modelu.

Izraze „sprednji“, „zadnji“, „desni“ in „levi“, je treba razumeti glede na delovni položaj upravljavca.

1.2 SKLICI

1.2.1 Slike

Slike v tem priročniku z navodili so označene s številkami 1, 2, 3 itd.

Na slikah prikazane komponente so označene s črkami A, B, C itd.

Sklic na komponento C na sliki 2 je podan na naslednji način: „Glej sliko 2.C“ ali preprosto „(slika 2.C)“.

Slike so simbolične. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

1.2.2 Naslovi

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka „2.1 Urjenje“ je podnaslov naslova „2. Varnostni predpisi“. Sklici na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno številko. Na primer: „pogl. 2“ ali „odst. 2.1“.

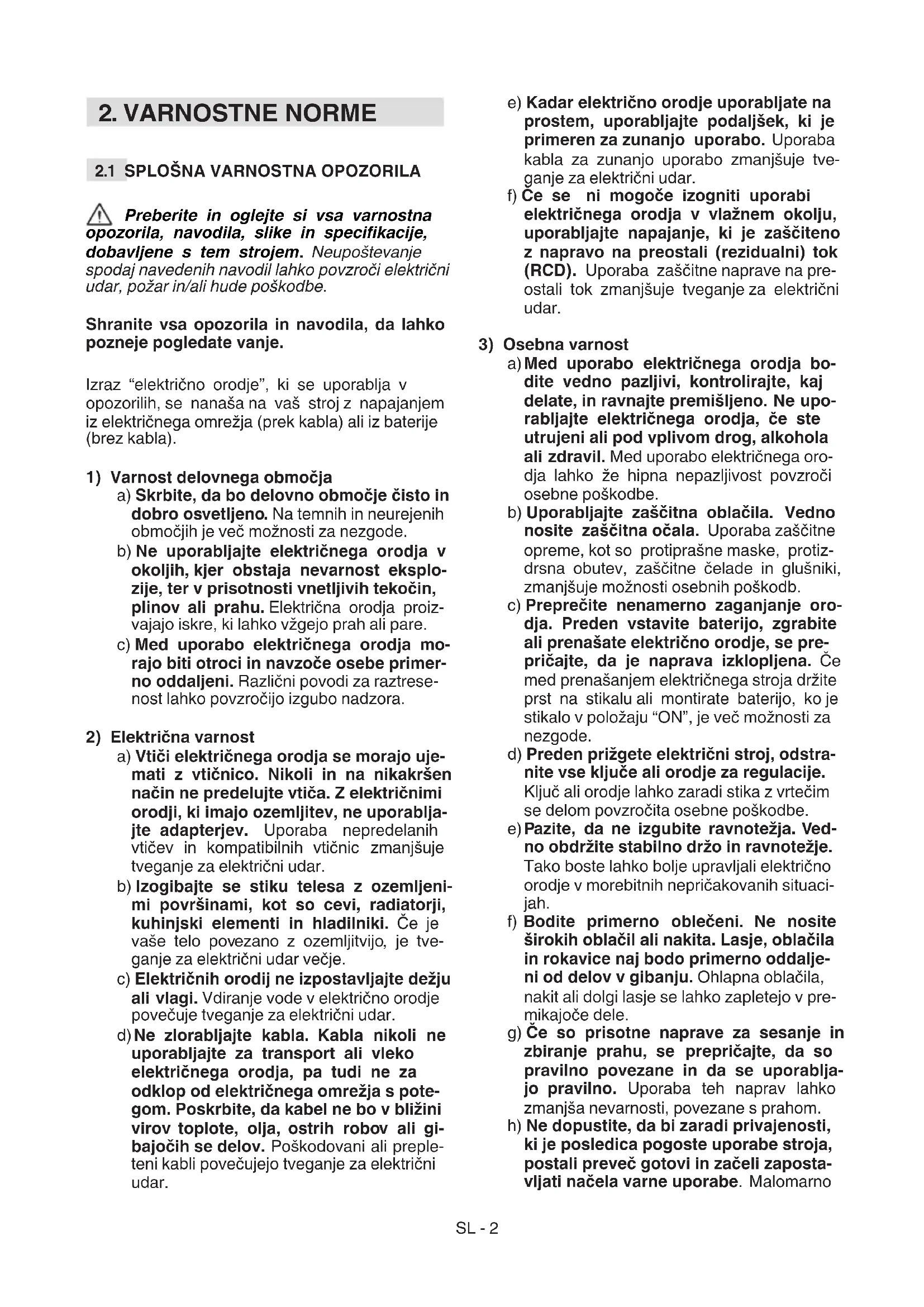

2. VARNOSTNE NORME

2.1 SPLOŠNA VARNOSTNA OPOZORILA

Preberite in oglejte si vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem strojem. Neupoštevanje spodaj navedenih navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Shranite vsa opozorila in navodila, da lahko pozneje pogledate vanje.

Izraz “električno orodje”, ki se uporablja v opozorilih, se nanaša na vaš stroj z napajanjem iz električnega omrežja (prek kabla) ali iz baterije (brez kabla).

1) Varnost delovnega območja

a) Skrbite, da bo delovno območje čisto in dobro osvetljeno. Na temnih in neurejenih območjih je več možnosti za nezgode.
b) Ne uporabljajte električnega orodja v okoljih, kjer obstaja nevarnost eksplozije, ter v prisotnosti vnetljivih tekočin, plinov ali prahu. Električna orodja proizvajajo iskre, ki lahko vžgejo prah ali pare.
c) Med uporabo električnega orodja morajo biti otroci in navzoče osebe primerno oddaljeni. Različni povodi za raztrese-nost lahko povzročijo izgubo nadzora.

2) Električna varnost

a) Vtiči električnega orodja se morajo ujemati z vtičnico. Nikoli in na nikakršen način ne predelujte vtiča. Z električnimi orodji, ki imajo ozemljitev, ne uporabljajte adapterjev. Uporaba nepredelanih vtičev in kompatibilnih vtičnic zmanjšuje tveganje za električni udar.
b) Izogibajte se stiku telesa z ozemljenimi površinami, kot so cevi, radiatorji, kuhinjski elementi in hladilniki. Če je vaše telo povezano z ozemljitvijo, je tveganje za električni udar večje.
c) Električnih orodij ne izpostavljajte dežju ali vlagi. Vdiranje vode v električno orodje povečuje tveganje za električni udar.
d) Ne zlorabljajte kabla. Kabla nikoli ne uporabljajte za transport ali vleko električnega orodja, pa tudi ne za odklop od električnega omrežja s potegom. Poskrbite, da kabel ne bo v bližini virov toplote, olja, ostrih robov ali gibajočih se delov. Poškodovani ali prepleteni kabli povečujejo tveganje za električni udar.

e) Kadar električno orodje uporabljate na prostem, uporabljajte podaljšek, ki je primeren za zunanjo uporabo. Uporaba kabla za zunanjo uporabo zmanjšuje tveganje za električni udar.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabljajte napajanje, ki je zaščiteno z napravo na preostali (rezidualni) tok (RCD). Uporaba zaščitne naprave na pre- ostali tok zmanjšuje tveganje za električni udar.

3) Osebna varnost

a) Med uporabo električnega orodja bodite vedno pazljivi, kontrolirajte, kaj delate, in ravnajte premišljeno. Ne uporabljajte električnega orodja, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Med uporabo električnega orodja lahko že hipna nepazljivost povzroči osebne poškodbe.
b) Uporabljajte zaščitna oblačila. Vedno nosite zaščitna očala. Uporaba zaščitne opreme, kot so protiprašne maske, protizdrsna obutev, zaščitne čelade in glušniki, zmanjšuje možnosti osebnih poškodb.
c) Preprečite nenamerno zaganjanje orodja. Preden vstavite baterijo, zgrabite ali prenašate električno orodje, se prepričajte, da je naprava izklopljena. Če med prenašanjem električnega stroja držite prst na stikalu ali montirate baterijo, ko je stikalo v položaju "ON", je več možnosti za nezgode.
d) Preden prižgete električni stroj, odstranite vse ključe ali orodje za regulacije. Ključ ali orodje lahko zaradi stika z vrtečim se delom povzročita osebne poškodbe.
e) Pazite, da ne izgubite ravnotežja. Vedno obdržite stabilno držo in ravnotežje. Tako boste lahko bolje upravljali električno orodje v morebitnih nepričakovanih situacijah.
f) Bodite primerno oblečeni. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice naj bodo primerno oddaljeni od delov v gibanju. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajoče dele.
g) Če so prisotne naprave za sesanje in zbiranje prahu, se prepričajte, da so pravilno povezane in da se uporabljajo pravilno. Uporaba teh naprav lahko zmanjša nevarnosti, povezane s prahom.
h) Ne dopustite, da bi zaradi privajenosti, ki je posledica pogoste uporabe stroja, postali preveč gotovi in začeli zapostavljati načela varne uporabe. Malomarno

dejanje lahko v delčku sekunde privede do hudih poškodb.

4) Uporaba električnega stroja in skrb zanj

a) Električnega stroja ne preobremenjujte. Uporabljajte električni stroj, ki je primeren za določeno delo. Primeren električni stroj bo bolje in na bolj varen način opravil delo: z delovno hitrostjo, za katero je bil stroj izdelan.

b) Ne uporabljajte električnega stroja, če ga ni mogoče pravilno prižgati ali uga-sniti s stikalom. Električni stroj, ki ga ni mogoče zagnati s stikalom, je nevaren in ga je treba popraviti.

c) Pred vsako nastavitvijo ali zamenja-vo opreme oziroma preden shranite električni stroj, odstranite baterijo iz njegovega ležišča. Omenjeni preventivni varnostni ukrepi zmanjšujejo nevarnost naključnega vklopa električnega stroja.

d) Električne stroje, ki jih trenutno ne uporabljate, shranite proč od dosega otrok; ne dovolite, da električni stroj uporabljajo osebe, ki niso usposoblje- ne za njegovo uporabo in ne poznajo teh navodil. Električni stroji lahko v rokah neizkušenih oseb postanejo nevarni.

e) Skrbite za primerno vzdrževanje električnih strojev. Preverite, da so gibljivi deli dobro poravnani in se prosto gibljejo, da ni poškodb in kateregakoli drugega pogoja, ki bi lahko vplival na delovanje električnega stroja. V primeru poškodb je treba električni stroj popraviti pred ponovno uporabo. Veliko nesreč se pripeti zaradi slabega vzdrževanja.

f) Skrbite, da bodo rezalne naprave nabrušene in čiste. Če so rezalne naprave ustrezno vzdrževane in primerno nabrušene, je manj nevarno, da se zaskočijo, in jih je tudi lažje nadzorovati.

g) Električni stroj in pripadajočo opremo uporabljajte v skladu z navodili, pri čemer upoštevajte tudi delovne pogoje in vrsto dela, ki ga morate opraviti. Uporaba električnega stroja za opravila, ki se razlikujejo od predvidenih, lahko povzroči nevarne situacije.

h) Skrbite, da bosta ročaja suha, čista ter brez olja ali masti. Spolzki ročaji ne omogočajo varnega premikanja in nadzorovanja orodja v nepredvidenih situacijah.

5) Uporaba orodij na baterijski pogon in ustrezni varnostni ukrepi

a) Polnite izključno s polnilnikom, ki ga navaja proizvajalec. Polnilnik, ki je prime- ren za določen tip baterijskih vložkov, lahko

predstavlja nevarnost požara, će se uporablja za druge baterijske vložke.

b) Električne stroje uporabljajte izključno s specifično navedenimi baterijskimi vložki. Uporaba katerih koli drugih baterijskih vložkov lahko predstavlja nevarnost za poškodbe in požare.

c) Kadar komplet baterij ni v uporabi, ga je treba hraniti proč od drugih kovinskih predmetov, kot so sponke, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinskih predmeti, ki lahko ustvarijo povezavo med stičnikoma. Kratek stik med stičnikoma baterije lahko povzroči opekline ali požare.

d) Če je v slabem stanju, se iz baterije lahko izloči tekočina: izognite se vsakršnemu stiku z njo. Če se po nesreči zgodi, da se je dotaknete, prizadeti del takoj izperite z vodo. Če tekočina pride v oči, takoj poiščite zdravniško pomoč. Tekočina, ki se izloči iz baterije, lahko povzroči draženje kože ali opekline.

e) Ne uporabljajte poškodovanega ali predelanega kompleta baterij ali drugega pripomočka. Poškodovane ali predelane baterije se lahko obnašajo na nepredvidljiv način in privedejo do požara, eksplozije ali nevarnosti za poškodbe.

f) Kompleta baterij ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali temperaturi nad 130 °C lahko povzroči eksplozijo. OPOMBA. Zapis temperature “130 °C” je lahko nadomeščen z zapisom “265 °F”.

g) Sledite vsem navodilom za polnjenje in baterije ne polnite pri temperaturi, ki je izven predpisanega območja. Nepravilno polnjenje ali polnjenje pri temperaturah izven navedenega razpona lahko poškoduje baterijo in poveča tveganje za požar.

6) Tehnična pomoč

a) Poskrbite, da bo električni stroj popravljalo usposobljeno osebje in da se bodo uporabljali samo originalni na-domestni deli. To omogoča, da se ohrani ustrezna varnost električnega stroja.

b) Nikoli ne popravljajte poškodovanih baterij. Vzdrževanje baterij smejo izvajati le proizvajalec ali dobavitelji pooblaščenih servisov.

2.2 SPECIFIČNI VARNOSTNI PREDPISI ZA KOSA/OBREZOVALNIK

1) Urjenje

Seznanite se s kontrolnimi ročicami in

s pravilno uporabo stroja. Naučite se hitro ustaviti stroj. Zaradi nespoštovanja opozoril in navodil lahko pride do požara in/ali hudih poškodb.

• Nikoli ne dovolite, da stroj uporabljajo otroci ali osebe, ki niso ustrezno seznanjene z uporabniškimi navodili. Lokalni zakoni lahko določajo spodnjo starostno mejo za uporabnike.
• Izpostaviti je treba, da je upravljavec ali uporabnik odgovoren za nesreče ali nepredvidene situacije, ki lahko poškodujejo druge osebe ali njihovo lastnino. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava delati, in poskrbeti za svojo varnost in varnost drugih, predvsem na nagnjenih, neravnih, spolzkih ali nestabilnih terenih.
• Če želite stroj prodati ali posoditi, se prepričajte, da se bo uporabnik seznanil z navodili za uporabo iz tega priročnika.

2) Začetna opravila

• Oblecite prilegajoča se varovalna oblačila z zaščitami pred urezi, protivibracijske rokavice, zaščitna očala, protiprašno masko, zaščitne slušalke za ušesa in zaščitne čevlje proti urezninam z nedrsečimi podplati.
• Uporaba protihrupne varovalne opreme lahko zmanjša vašo sposobnost, da slišite morebitna opozorila (klice ali alarme). Bodite skrajno pozorni na vse, kar se dogaja okrog delovnega območja.

b) Delovno območje/stroj

- Dobro preglejte celotno delovno območje in odstranite vse, kar bi stroj lahko izmetal ali bi lahko poškodovalo rezalno napravo/vrteče dele (kamenje, veje, žice, kosti itd.).

3) Med uporabo

a) Delovno območje

• Stroj upravljajte samo pri dnevni svetlobi ali pod dobro umetno svetlobo in ob dobri vidljivosti.
• Poskrbite, da se na delovnem območju ne zadržujejo odrasle osebe, otroci in živali. Otroke mora nadzorovati druga odrasla oseba.

• Prepričajte se, da so druge osebe najmanj 15 metrov stran od obsega delovanja stroja oziroma najmanj 30 metrov v primeru zelo težavne košnje.

• Ne delajte, ko je trava mokra, ko dežuje in ko obstaja nevarnost za nevihte, zlasti će je verjetno, da se pojavijo strele.

• Če je le možno, se izogibajte delu na mokri ali spolzki površini oziroma na vseh neravnih ali strmih terenih, ki ne zagotavljajo stabilnosti upravljavca med delom.
• Ne izpostavljajte stroja dežju ali mokremu okolju. Voda, ki prodre v stroj, poveča nevarnost električnega stresljaja.
• Posebno pozorni bodite na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjšale vidljivost.
• Zelo pozorni bodite v bližini strmin, jarkov ali nasipov.
• Na nagnjenih terenih kosite prečno, nikoli v smeri navzgor/navzdol; bodite zelo pazljivi pri menjavanju smeri, prepričajte se, da stojite stabilno, in ostajajte vselej pod rezalno napravo.
• Če stroj uporabljate v bližini ceste, bodite pozorni na promet.

b) Ravnanje

• Med delom morate stroj vedno trdno držati z obema rokama, enota motorja naj bo na desni strani telesa, rezalni sklop pa pod višino pasu. Ne pretiravajte z iztegovanjem rok.
• Izogibajte se stiku telesa s predmeti, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. Nevarnost električnega stresljaja se poveča, če je telo v stiku z ozemljenimi predmeti.
• Stojte v trdnem in stabilnem položaju ter bodite vselej previdni.
• Nikoli ne tecite, temveč hodite.
• Med delom mora biti stroj vedno vpet na nosilni pas.
• Roke in stopala imejte vedno daleč proč od rezalne naprave, tako med zaganjanjem stroja kot med njegovo uporabo.
• Pozor: rezalni element se vrti še nekaj sekund po njegovem izklopu ali po zaustavitvi motorja.
• Pazite na morebitno odmetavanje materiala, ki ga lahko povzroči rezalna naprava.
• Pazite, da z rezalno napravo ne trčiđe močneje ob tuje predmete oziroma ovire. Če rezalna naprava naleti na oviro ali predmet, lahko pride do povratnega udarca (kickback). Takšen stik lahko povzroči zelo hiter sunek v nasprotno smer, pri čemer rezalno napravo potisne navzgor in proti upravljavcu. Povratni udarec lahko povzroči izgubo nadzora nad strojem, posledice pa so lahko izredno hude. Za preprečitev povratnega udarca poskrbite za ustrezne previdnostne ukrepe, ki jih tu navajamo:
• Stroj držite trdno, z obema rokama; telo in roki imejte v položaju, ki vam bo omogočal odpor proti silam povratnega udarca.

– Rok ne stegujte previsoko in ne kosite nad višino pasu.

– Uporabljajte izključno rezalne naprave, ki jih navaja proizvajalec.

– Držite se navodil proizvajalca glede vzdrževanja rezalne naprave.

- Pazite na poškodbe, ki jih lahko povzroči katera koli naprava, namenjena rezanju niti.

V primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, v katerih se poškodujejo upravljavec ali tretje osebe, nemudoma nudite ustrezno prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno oskrbo. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poškodbe ljudi in živali, če jih ti ne bi opazili.

Predolgo izpostavljanje vibracijam lahko povzroči poškodbe ali živčno-žilne težave (znane kot Raynoud fenomen oz. „bolezen belih prstov“) predvsem pri tistih osebah, ki imajo motnje krvnega obtoka. Simptomi se lahko pokažejo na rokah, zapestjih in prstih ter se izražajo kot izguba občutljivosti, otrplost, srbečica, bolečina, izguba naravne barve ali strukturne spremembe na koži. Učinek vibracij lahko dodatno poslabša tudi nizka temperatura in/ali premočno stiskanje ročajev. Ob pojavu teh simptomov je treba skrajšati čas uporabe stroja in se posvetovati z zdravnikom.

c) Omejitve pri uporabi

• Stroja ne smejo uporabljati osebe, ki ga niso sposobne trdno držati z obema rokama in/ali niso sposobne ostati trdno v ravnotežju med delom.
• Nikoli ne uporabljajte stroja, če so njegova varovala poškodovana, manjkajoča ali nepravilno nameščena.
• Ne uporabljajte stroja, će kosi dodatne opreme oziroma orodja niso nameščeni na predvidenih mestih.
• Ne izklopite, ne dezaktivirajte, ne odstranite in ne predelajte obstoječih varnostnih sistemov oziroma mikrostikal.
• Ne uporabljajte električnega stroja, će ga ni mogoče pravilno prižgati ali ugasniti s stikalom. Električni stroj, ki ga ni mogoče zagnati s stikalom, je nevaren in ga je treba popraviti.
• Stroja ne smete pretirano obremenjevati. Majhnega stroja ne uporabljajte za preobsežna dela; z uporabo ustreznega stroja zmanjšate nevarnost in izboljšate kakovost dela.

4) Vzdrževanje, shranjevanje

Redno vzdrževanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti.

a) Vzdrževanje

• Nikoli ne uporabljajte stroja, će so njegovi deli obrabljeni ali poškodovani. Poškodovane ali obrabljene dele morate vedno zamenjati; ne smete jih popravljati.
• Med opravili za reguliranje stroja bodite pozorni in pazite, da vaši prsti ne ostanejo ujeti med gibajočo se rezalno napravo in fiksnimi deli stroja.

Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuščanje vzdrževalnih posegov pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajati preventivne ukrepe za preprečitev možnosti poškodb zaradi močnega hrupa in vibracij; poskrbite za vzdrževanje stroja, nosite zaščitne glušnike in med delom delajte odmore.

b) Shranjevanje

- Za zmanjšanje nevarnosti požara, posod z ostanki rastlin ne puščajte v zaprtem prostoru.

2.3 BATERIJA / POLNILNIK BATERIJE

POMEMBNO Spodnji varnostni predpisi dopolnjujejo varnostna navodila v posebnem priročniku baterije in polnilnika baterije, ki je priložen stroju.

• Za polnjenje baterije uporabljajte samo polnilnike, ki jih priporoča proizvajalec. Neustrezen polnilnik lahko povzroči električni udar, pregretje ali uhajanje korozivne tekočine iz baterije.
• Uporabljajte samo specifične baterije, ki so predvidene za vaše orodje. Uporaba drugih baterij lahko povzroči poškodbe in nevarnost požara.
• Prepričajte se, da je aparat izključen, preden vstavite baterijo. Vstavitev baterije v prižgan električni aparat lahko povzroči požar.
• Neuporabljeno baterijo hranite proč od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih malih kovinskih predmetov, ki bi lahko povzročili kratek stik kontaktov. Kratki stik med kontakti baterije lahko privede do vžiga ali požara.
• Polnilnika baterije ne uporabljajte na krajih z vnetljivimi snovmi ali na lahko gorljivih površinah, kot sta npr. papir, blago itd. Med polnjenjem se polnilnik baterije segreje, kar lahko privede do požara.
• Med transportom baterij pazite, da se kontakti ne staknejo med seboj; pri transportu ne uporabljajte kovinske embalaže.

2.4 VAROVANJE OKOLJA

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, kar prinaša korist tako družbi, v kateri živimo, kot našemu prostoru.

Pazite, da s svojim delom ne motite sosedov. Stroj uporabljajte samo ob primernem času (ne zgodaj zjutraj ali pozno zvečer, ko bi lahko motili druge).

Natančno upoštevajte lokalne predpise za odlaganje embalaže, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; ti odpadki ne smejo biti odloženi skupaj z običajnimi odpadki, temveč jih je treba zbrati ločeno in predati posebnim zbirnim centrom, kjer bo poskrbljeno za recikliranje materialov.

Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov.

Ko se odločite, da boste stroj zavrgli, ga ne odložite v okolje, temveč se v skladu z veljavnimi lokalnimi predpisi obrnite na center za zbiranje odpadkov.

Električnih aparatov ne odlagajte med gospodinjske odpadke. Na podlagi evropske Direktive 2012/19/EU o električnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene električne naprave zbirati ločeno, z namenom predelave na ekološko kompatibilen način. Če električne aparate odvržete na odlagališče ali na zemljo, lahko škodljive snovi dosežejo podtalno vodo in pridejo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejše informacije o odstranjevanju tega artikla se posvetujte s svojim prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov.

Baterije je treba ob koncu njihove uporabne dobe odstraniti z ustrezno pozornostjo do okolja. Baterija vsebuje material, ki je nevaren za vas in za okolje. Odstraniti jo je treba ločeno od drugih odpadkov, v zbiralnem centru, ki sprejema litij- ionske baterije.

Ločeno zbiranje rabljenih proizvodov in embalaže omogoča reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju onesnaževanja okolja in znižuje povpraševanje po surovinah.

2.5 PREOSTALA TVEGANJA

Kljub upoštevanju vseh varnostnih predpisov lahko obstajajo dodatna tveganja, ki jih ni mogoče izločiti. Glede na tip in konstrukcijo stroja, je mogoče predvideti naslednje nevarnosti:

• izmet materiala, ki lahko poškoduje oči;
• poškodbe sluha ob neuporabi zaščite za sluh.

3. SPOZNAVANJE STROJA

3.1 OPIS STROJA IN NAMEN UPORABE

Ta stroj je vrtna naprava, natančneje prenosna akumulatorska kosa/obrezovalnik trat.

Stroj v glavnem sestavlja motor, ki poganja rezalno napravo. Ta je prilagojena različnim vrstam dela.

Uporabnik drži stroj s pomočjo ustreznega nosilnega pasu in lahko upravlja glavne komande tako, da ostaja vselej na varni razdalji od rezalne naprave.

3.1.1 Predvidena uporaba

Ta stroj je zasnovan in izdelan za:

• košnjo trave in neolesenelih rastlin z najlonsko nitjo, ki je nameščena v ustrezni glavi z nitjo;
• košnjo visoke trave, suhega grmičevja, vej ter olesenelih grmov, premera do 2 cm, za kar se uporabljajo kovinska ali plastična rezila;
• uporabo s strani enega samega upravljavca.

3.1.2 Nepravilna uporaba

Kakršna koli druga uporaba, ki je drugačna od navedene, je lahko nevarna in lahko povzroči poškodbe oseb in/ali stvari. K nepravilni uporabi med drugim sodi:

• uporaba stroja za pometanje z nagibanjem glave z nitjo; moč motorja lahko predmete in drobne kamne odmetava do 15 ali več metrov daleč ter povzroči materialno škodo ali poškodbe na ljudeh;
  – obrezovanje žive meje ali druga dela, pri katerih se rezalna naprava ne uporablja pri tleh;
  – rezanje in sekljanje grmov, grmičev in rož;
• obrezovanje dreves;
  – uporaba stroja za rezanje materialov, ki niso rastlinskega izvora;
• uporaba stroj z rezalno napravo nad višino pasu operaterja;
• uporaba stroja v javnih vrtovih in parkih, v športnih središčih, na cestiščih, na poljih in v gozdovih;
• uporaba rezalnih naprav, ki se razlikujejo od navedenih v tabeli „Tehnični podatki“. Nevarnost resnih poškodb in ran.
  – uporaba stroja s strani več oseb.

POMEMBNO V primeru neustrezne uporabe se garancija razveljavi, proizvajalec pa zavrača vsakršno odgovornost in prelaga na uporabnika vse stroške za škodo ali poškodbe njega samega ali drugih oseb.

3.1.3 Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev. Namenjen je „neprofesionalni uporabi“.

3.2 OPOZORILNI ZNAKI

Na stroju so prisotni različni znaki (slika 2). Njihova funkcija je, da upravljavca opominjajo na pravilno ravnanje, zato da stroj uporablja s potrebno pozornostjo in previdnostjo.

Pomen znakov:

POZOR! NEVARNOST!

Nepravilna uporaba tega stroja je lahko nevarna za upravljavca in druge osebe.

Pozor! Preden stroj uporabite, preberite navodila.

Nevarnost! Uporabljajte varovalno opremo proti hrupu, zaščitna očala in zaščitno čelado.

Nosite rokavice in zaščitno obutev.

NEVARNOST

IZMETAVANJA! Pazite na morebitno izmetavanje materiala, ki ga lahko sproži rezalna naprava in ki lahko povzroči hude poškodbe oseb in škodo na stvareh.

NEVARNOST

IZMETAVANJA! Poskrbite, da bodo med uporabo stroja vse osebe in domače živali oddaljeni vsaj za 15 metrov.

Pazite na sunek rezila.

Ne uporabljajte rezil krožnih žag. Nevarnost: Uporaba rezil krožnih žag pri modelih, za katere ta rezila niso predvidena, uporabnika izpostavlja nevarnosti zelo hudih ali celo smrtnih poškodb.

Stroja ne izpostavljajte dežju (ali vlagi).

POMEMBNO Uničene ali nečitljive nalepke je treba zamenjati. Zahtevajte nove nalepke na svojem pooblaščenem servisu.

3.3 IDENTIFIKACIJSKA TABLICA IZDELKA

Identifikacijska etiketa vsebuje naslednje podatke (slika 1):

1. Raven zvočne moči
2. Znak skladnosti
3. Leto izdelave
4. Tip stroja
5. Referenčni model proizvajalca
6. Serijska številka
7. Ime in naslov proizvajalca
8. Šifra artikla

Identifikacijske podatke stroja prepišite v ustrezna polja na etiketi, ki je na hrbtni strani platnice.

POMEMBNO Vsakič, ko se obrnete na pooblaščeni servis, uporabite identifikacijske podatke, ki so navedeni na identifikacijski etiketi.

POMEMBNO Primer izjave o skladnosti je na zadnjih straneh tega priročnika.

3.4 GLAVNI SESTAVNI DELI

Stroj je sestavljen iz niza glavnih komponent, ki imajo naslednje funkcije (slika 1):

A. Motor: poganja rezalno napravo prek transmisjskega droga in kotnega prenosa.
B. Drog: povezuje zadnji ročaj s pogonsko enoto.
C. Rezalna naprava: komponenta, ki je namenjena rezanju rastlinja

1. Glava z nitjo: rezalna naprava z najlonsko nitjo.

2. 3-krako ali 4-krako rezilo: rezalna naprava s kovinskim diskom (v škatli).

D. Zaščita rezalne naprave: varovalo, ki preprečuje predmetom, na katere lahko naleti rezalna naprava, da bi zleteli daleč proč od stroja.

E. Prednji ročaj: ima polkrožno obliko in omogoča vodenje stroja. Na njem je nameščena zaščita za noge.

F. Zadnji ročaj: omogoča vodenje stroja. Na njem so glavne komande za zagon/ zaustavitev/pospeševanje.

G. Krmilo: držalo v obliki „bikovih rogov“, ki je nameščeno prečno in asimetrično glede na drog. Omogoča vodenje stroja. Na desni strani krmila so glavne komande za zagon/zaustavitev/pospeševanje.

H. Zaščita za noge: varovalo, ki med uporabo preprečuje nehotene stike z rezalno napravo.

I. Pas: oprema, ki jo sestavljajo naramnice, in pomaga nositi težo stroja med delom.

1. Enoramenski model pasu

2. Dvoramenski model pasu

J. Vpenjalna točka (za pas): mesto, kjer se nosilni pas pripne na stroj.

K. Zaščita rezila (za prevoz in prenašanje stroja): ščiti pred nehotenimi dotiki rezalne naprave, ki lahko povzročijo hude poškodbe.

L Baterija (če ni dobavljena s strojem, glejte odst. 15.1 (dodatna oprema po naročilu): naprava, ki stroju dovaja električni tok; njene značilnosti in predpisi o njeni uporabi so opisani v posebnem priročniku.

M. Polnilnik baterije(dodatna oprema po naročilu, odst. 15.2): naprava, ki se uporablja za polnjenje baterije. Na voljo sta dva modela polnilnika baterije: M1 (polnilnik za hitro polnjenje baterije); M2 (standardni polnilnik baterije).

N. Nahrbtnik za baterije (dodatna oprema po naročilu, odst. 15.3): oprema, ki omogoča namestitev baterije.

O. Povezovalni kabel: kabel, ki se uporablja za povezavo stroja in nahrbtnika za baterije.

P. Simulator baterije (dodatna oprema po naročilu, odst. 15.4): naprava, ki se vstavi v ležišče stroja in omogoča uporabo nahrbtnika za baterije.

4. NAMESTITEV

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

Za namene skladiščenja in prevoza nekatere komponente niso tovarniško nameščene, zato jih je po odstranitvi embalaže treba namestiti skladno z naslednjimi navodili.

Odstranjevanje embalaže in končno namestitev morate opraviti na ravni in trdni površini, kjer je na voljo dovolj prostora za premikanje stroja in embalaže, pri tem pa morate vedno uporabljati ustrezno orodje. Ne uporabljajte stroja, preden ne opravite vseh postopkov iz poglavja „NAMESTITEV“.

4.1 KOMPONENTE ZA NAMESTITEV

V embalaži so priložene komponente, ki jih je treba namestiti.

4.1.1 Odstranitev embalaže

1. Embalažo odprite previdno in pri tem pazite, da ne izgubite komponent.
2. Preberite dokumentacijo, ki je v škatli, vključno s temi navodili.
3. Iz škatle vzemite vse komponente, ki niso nameščene.
4. Iz škatle izvlecite stroj.
5. Škatlo in drugo embalažo odstranite v skladu z lokalnimi predpisi.

⚠ Pred izvedbo namestitvenih postopkov se prepričajte, da baterija ni vstavljena v svoje ležišče.

4.2 NAMESTITEV ROČAJEV

4.2.1 Namestitev prednjega ročaja

1. Namestite prednji ročaj (slika 3.A) na drog (slika 3.B).
2. Zaščito za nogo: (slika 3.C) namestite na ročaj, pri tem naj bo obrnjena v levo.
3. Ročaj na zaščito noge privijte z vijaki (slika 3.D) in maticami (slika 3.E).

4.2.2 Namestitev krmila

1. Odvijte osrednji vijak s plastično glavo (slika 4.A) in odstranite nosilec (slika 4.B).
2. Vstavite krmilo (slika 4.C), pri čemer bodite pozorni, da so komande na desni strani.
3. Krmilo namestite v položaju, ki vam pri delu najbolj ustreza, in ga pritrdite z nosilcem (slika 4.B) in vijakom s plastično glavo (slika 4.A).

OPOMBA

Če popustite vijak s

plastično glavo (slika 4.A), lahko krmilo zasukate tako, da motorna kosa pri shranjevanju zasede manj prostora.

4.3 NAMESTITEV/ODSTRANITEV REZALNIH NAPRAV IN POSEBNIH ZAŠČIT

Uporabljajte zaščitne rokavice.

POMEMBNO Kadar je treba zamenjati rezalno napravo, vedno odstranite baterijo iz njenega ležišča in snemite vse elemente rezalne naprave.

4.3.1 Izbira rezalne naprave

Izberite primerno rezalno napravo za delo, ki ga nameravate opraviti, skladno z naslednjimi okvirnimi navodili:

• glava z nitjo lahko odstranjuje visoko travo in neolesenelo vegetacijo v bližini ograj, zidov, temeljev, pločnikov, okrog dreves itd.; lahko jo uporabite tudi za popolno čiščenje določenega dela vrta
• 3-kraka in 4-kraka rezila so primerna za rezanje suhega grmičevja in majhnih grmov z vejami do premera 2 cm.

4.3.2 Namestitev zaščite rezalne naprave

1. Zaščito (slika 5.A) namestite tako, da se ujema z luknjami na motorni enoti (slika 5.B).
2. Vijake popolnoma privijte (slika 5.C).

OPOMBA Na zaščiti rezalne naprave se nahaja naslednji znak:

Prikazuje smer vrtenja rezalne naprave.

4.3.3 Namestitev/odstranitev zaščite rezalne naprave

4.3.3.a Namestitev glave z nitjo

1. Pritisnite gumb (slika 6.A) in ga med obračanjem glave držite, vse dokler se gred motorja in celoten sklop glave z nitjo (slika 6.B) ne zaskočita na svojem mestu.
2. Glavo z nitjo (slika 6.B) namestite tako, da jo privijete v smeri urinega kazalca.

POMEMBNO Ko uporabljate glavo z nitjo, mora biti vedno nameščen tudi nož za rezanje niti (slika 7.A). Stroj je dobavljen z nastavitvijo premera košnje na 38 cm.

4.3.3.b Odstranitev glave z nitjo

1. Pritisnite gumb (slika 6.A) in ga med obračanjem glave (slika 6.B) držite, vse dokler se gred motorja in celoten sklop glave z nitjo ne zaskočita na svojem mestu.
2. Odstranite glavo, ki nosi nit (slika 6.B), tako da jo zavrtite v nasprotni smeri urinega kazalca.

4.3.3.c Namestitev 3-krakega ali 4-krakega rezila

Na rezilo namestite zaščito.

1. Namestite rezilo (slika 8.B) in zunanji obroč (slika 8.C), ki ga s širšim delom obrnete proti rezilu.
2. Namestite zunanji drsnik (slika 8.D), ne da bi zategnili matico (slika 8.E).
3. Pritisnite gumb (slika 8.A) in z roko zavrtite rezilo (slika 8.B), dokler se gumb ne zaskoči v luknji notranjega obroča in se vrtenje zaustavi.
4. Privijte matico (slika 8.E) in jo s priloženim ključem dokončno zategnite v smeri urinega kazalca.
5. Izvlecite ključ, da ponovno omogočite vrtenje.

4.3.3.d Odstranitev 3-krakega ali 4-krakega rezila

Na rezilo namestite zaščito.

1. Pritisnite gumb (slika 8.A) in z roko zavrtite rezilo (slika 8.B), dokler se gumb ne zaskoči v luknji notranjega obroča in se vrtenje zaustavi.

2. Matico (slika 8.E) odvijte v nasprotni smeri urnega kazalca in odstranite zunanji drsnik (slika 8.D).

3. Odstranite zunanji obroč (slika 8.C) in nato še rezilo (slika 8.B).

4.4 PRIPRAVA NAHRBTNIKA ZA BATERIJE (ČE JE PREDVIDEN)

Vsi deli nahrbtnika za baterije so ob dobavi že nameščeni (slika 1.N). Nahrbtnik je mogoče sneti z naramnic (slika 9) in ga prenašati v roki. Nahrbtnik za baterije snamete tako, da pritisnete zgornja gumba (slika 9.A). Ležišči baterije sta na obeh straneh nahrbtnika za baterije (slika 10) Na desni strani nahrbtnika za baterije so:

• priklop kabla (slika 11.A),
• izbirno stikalo baterije (slika 11.B),
• USB-vhod za polnjenje drugi naprav, npr. mobilnih telefonov (slika 11.C)

Na obeh straneh in na sprednjem delu nahrbtnika so odprtine, skozi katere se napelje napajalni kabel, da se prepreči njegovo prosto visenje.

5. UPRAVLJALNI ELEMENTI

5.1 VARNOSTNI GUMB (NAPRAVA ZA VKLOP / IZKLOP)

S pritiskom na ta gumb (slika 12.C, slika 13.C) se vklopi in izklopi električno napajanje stroja, obenem pa se prižge tudi pripadajoča LEDlučka (slika 12.E, slika 13.E).

S pritiskom na gumb za hitrost (slika 12.D, slika 13.D) nastavite hitrost košnje. Pri tem se prižgeta pripadajoči LED-lučki (slika 12.F, slika 13.F). Če delo prekinete (ne da bi ugasnili stroj), bo ob ponovnem zagonu stroj deloval s predhodno nastavljeno hitrostjo.

Ugasnjene luči: električni tokokrog je popolnoma prekinjen (OFF).

POMEMBNO Med premikanjem nikoli ne držite prsta na tipki, da se izognete nehotenemu zagonu.

Ikona „Pozor“ (slika 12.G, slika 13.G) se prižge v primeru okvare stroja (glejte tabelo za prepoznavanje motenj, odst. 14).

5.2 KOMANDNI VZVOD PLINA

Omogoča zagon rezalne naprave in regulacijo njene hitrosti.

Aktiviranje komandnega vzvoda plina (slika 12.A, slika 13.A) je mogoče samo, će istočasno pritisnete tudi varnostni vzvod plina (slika 12.B-M, slika 13.B-M).

Rezalna naprava se samodejno zaustavi, ko izpustite komandni vzvod plina.

5.3 VARNOSTNI VZVOD PLINA

Varnostni vzvod plina (slika 12.B-M, slika 13.B-M) omogoča aktiviranje komandnega vzvoda plina (slika 12.A, slika 13.A).

6. UPORABA STROJA

POMEMBNO Varnostni predpisi, ki jih je treba upoštevatí, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

6.1 ZAČETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo:

1. preverite, da baterija ni vstavljena v svoje ležišče;
2. Stroj postavite v vodoravni položaj, tako da stoji stabilno na tleh.
3. Izberite najprimernejšo rezalno napravo za delo, ki ga nameravate opraviti (odst. 4.3.1);
4. preverite baterijo (odst. 6.1.1);
5. pravilno nadenite pas (odst. 6.1.2).

6.1.1 Pregled baterije

Stroj se dobavi brez baterije.

Nabavite baterijo s karakteristikami, ki se najbolje ujemajo z zahtevami vašega dela; napolnite jo do konca, sledeč navodilom v knjižici baterije.

Seznam homologiranih baterij za ta stroj najdete v tabeli „Tehnični podatki“.

Pred vsako uporabo:

- preverite napolnjenost baterije skladno z navodili iz knjižice za uporabo baterije.

6.1.2 Uporaba pasov

Nosilni pas si je treba nadeti, preden se nanj s sponko pripne stroj, jermeni pa morajo biti nastavljeni glede na višino in postavo upravljavca.

Vedno uporabljajte pas, ki je primeren glede na težo stroja:

– pri strojih, lažjih od 7,5 kg, se lahko uporabljajo enormenski ali dvoramenski modeli pasov;
– pri strojih, težjih od 7,5 kg, se lahko uporabljajo samo dvoramenski modeli pasov.

- Enoramenski modeli

Nosilni pas si morate nadeti preden stroj pripnete na vpenjalno točko.

Jermen (slika 14.A) mora viseti na levi rami in padati ob desnem boku.

Pri nošnji pasu je treba uporabljati:

- nosilno podlogo (slika 14.A.1), vponko za vpenjanje stroja (slika 14.A.2) in sponko za hitro odpenjanje (slika 14.A.3), ki morajo biti nameščene na desni strani telesa.

• Dvoramenski modeli

Nosilni pas si morate nadeti preden stroj pripnete na vpenjalno točko.

Pri nošnji pasu (slika 14.B) je treba uporabljati:
– nosilno podlogo (slika 14.B.1), vponko za vpenjanje stroja (slika 14.B.2) in sponko za hitro odpenjanje (slika 14.B.3), ki morajo biti nameščene na desni strani telesa;
– sponko za hitro odpenjanje, nameščeno na sprednji strani telesa (slika 14.B.3);
- sponko, ki omogoča, da so naramnice prekrižane na hrbtu upravljavca (slika 14.B.4);
– pravilno vpete zaponke (slika 14.B.5).

Pasovi morajo biti napeti tako, da se breme enakomerno razporedi na ramena.

6.1.3 Uporaba nahrbtnika za baterije (če je predviden)

1. Baterijo vstavite v eno od ležišč nahrbtnika za baterije (slika 10) tako, da jo potisnete povsem do konca, dokler ne zaslišite klik, s katerim se zaskoči na svoje mesto, ob tem pa je vzpostavljen tudi električni stik;
2. Kabel povežite s priključkom (slika 11.A) in ga vrtite; ko zaslišite klik, je kabel pravilno priklopljen, električni stik pa vzpostavljen.
3. Nastavite naramnice in nahrbtnik zapnite na sprednji strani (slika 15).

6.2 VARNOSTNI PREGLEDI

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar je navedeno v tabelah.

⚠ Pred uporabo vselej opravite varnostne preglede.

6.2.1 Splošni pregled

Predmet	Rezultat
Ročaji (slika 1.E; slika 1 G).	Čisti, suhi, pravilno in čvrsto pritrjeni na stroj.
Zaščita rezalne naprave (slika 1.D)	Pravilno in čvrsto pritrjena na stroj, ne obrabljena/pokvarjena ali poškodovana.
Vpenjalna točka za pas (slika 1.J).	Pravilno nameščena.
Vijaki na stroju in rezalni napravi.	Dobro zategnjeni (niso zrahljani).
Rezalna naprava (slika 1.C.1; slika 1.C.2).	Čista, ni poškodovana ali obrabljena.
Kovinsko rezilo (če je nameščeno) (slika 1.C.2).	Dobro nabrušeno.
Baterija (slika 1.L)	Brez poškodb na ohišju, brez sledi tekočine.
Zračniki za hlajenje (odst. 7.3).	Niso zamašene.
Stroj	Brez znakov poškodb ali obrabe.
Komandni vzvod plina (sliki 12.A, slika 13.A), varnostni vzvod plina (slika 12.B, slika 13.B).	Premikati se morata prosto, brez uporabe sile.
Poskusno pomikanje (vožnja)	Ni neobičajnih vibracij. Ni neobičajnih zvokov.

6.2.2 Preizkus delovanja stroja

Opravilo	Rezultat
1. Baterijo vstavite v njeno ležišče (odst. 7.2.3).2. Pritisnite varnostni gumb (slika 12.C, slika 13.C)	LED-lučka (slika 12.E, slika 13.E) se mora prižgati (električni tokokrog sklenjen).
Opravilo Rezultat
1. Zaženite stroj (odst. 6.3);2. Istočasno pritisnite komandni vzhod plina (slika 12.A, slika 13.A) in varnostni vzhod plina (slika 12.B, slika 13.B).3. Spustite komandni vzhod plina (slika 12.A, slika 13.A) in varnostni vzhod plina (slika 12.B, slika 13.B).	1. Rezalna naprava se ne sme premikati.2. Rezalna naprava se mora premikati.3. Vzhoda se morata samodejno in hitro vrniti v nevtralni položaj in rezalna naprava se mora zaustaviti.
Pritisnite samo komandni vzhod plina (slika 12.A, slika 13.A).	Komandni vzhod plina ostane blokiran.

⚠️ Če kakšen izmed rezultatov ni v skladu s tem, kar navajajo tabele, stroja ne smete uporabljati! Stroj izročite servisni službi, da ga ustrezno pregleda in popravi.

6.3 ZAGON

6.3.1 Zagon z baterijo

1. Odstranite zaščito rezila (slika 1.K) (če je nameščena).
2. Prepričajte se, da se rezalna naprava ne dotika tal ali drugih predmetov.
3. Baterijo pravilno vstavite v njeno ležišče (slika 16.A; odst. 7.2.3).
4. Pritisnite varnostni gumb (slika 12.C, slika 13.C).

Istočasno pritisnite komandni vzvod plina (slika 12.A, slika 13.A) in varnostni vzvod plina (slika 12.B-M, slika 13.B-M).

6.3.2 Zagon s simulatorjem baterije (če je predviden)

1. Odstranite zaščito rezila (slika 1.K).
2. Prepričajte se, da se rezalna naprava ne dotika tal ali drugih predmetov.
3. Simulator baterije (slika 16.P) pravilno vstavite v njegovo ležišče v stroju (slika 16.A).
4. Povezovalni kabel (slika 16.O) priklopite na simulator baterije.
5. Baterijo, ki jo želite omogočiti, izberite z izbirnim stikalom (slika 11.B)
6. Pritisnite varnostni gumb (slika 12.C, slika 13.C).
7. Pritisnite komandni vzvod plina (slika 12.A, slika 13.A);Istočasno pritisnite komandni vzvod plina (slika 12.A, slika 13.A) in varnostni vzvod plina (slika 12.B-M, slika 13.B-M).

6.4 DELO

OPOMBA Preden začnete prvič kositi, morate pridobiti ustrezne izkušnje s strojem in se seznaniti z najprimernejšimi tehnikami košnje, tako da poskušate pravilno namestiti nosilni pas, trdno držite stroj in opravite gibe, ki jih delo zahteva.

Pri delu s strojem sledite naslednjim navodilom:

• Stroj vedno pripnite na pravilno nameščen pas (odst. 6.1.2).
  – Stroj vedno trdno držite z obema rokama, pri čemer mora biti motor na desni strani telesa, rezalni sklop pa pod višino pasu.

OPOMBA Med uporabo je baterija zaščitena proti popolni izpraznitvi z zaščitnim mehanizmom, ki izklopi in zaustavi stroj.

OPOMBA Avtonomija baterije (in torej količina rastlinja, ki jo je mogoče pokositi pred ponovnim polnjenjem) je odvisna od različnih dejavnikov, opisanih v (odst. 7.2.1).

OPOMBA Stroj se po eni minuti neaktivnosti izklopi sam.

6.4.1 Delovne tehnike

6.4.1.a Glava z nitjo

⚠️ Uporabljajte SAMO najlonske niti. Uporaba kovinskih ali plastificiranih kovinskih niti in/ali niti, ki ne ustrezajo glavi, lahko povzroči resne rane ali poškodbe.

a. Delo med gibanjem (košnja)

Med delom naj bo hoja zmerna, vaši premiki naj spominjajo na lok pri delu s tradicionalno koso, pri tem pa ne nagibajte glave z nitjo (slika 17).

Najprej poskusite kositi na primerni višini na manjšem območju, da se boste navadili ohranjati enakomerno višino košnje; to dosežete tako, da držite glavo z nitjo na enakomerni razdalji od tal.

V težjih pogojih košnje lahko magnete glavo z nitjo za približno 30° v levo.

⚠️ Ne uporabljajte te tehnike, če obstaja nevarnost odmetavanja predmetov, ki lahko poškodujejo osebe, živali ali povzročijo škodo.

b. Precizna košnja (obrezovanje)

Stroj naj bo rahlo nagnjen, tako da se spodnji del glave z nitjo ne dotika tal in je nivo košnje na

zaželeni višini, rezalna naprava pa mora biti vedno proč od upravljavca.

c. Obrezovanje v bližini ograj/robnikov

Glavo z nitjo počasi približujte ograjam, količkom, kamenju, zidovom itd. in pri tem ne uporabljajte sile (slika 18).

Če nit udari ob grobo oviro, se lahko strga ali obrabi; če ostane zapletena v ograjo, se lahko nenadoma raztrga na koščke.

V vsakem primeru pa se pri obrezovanju okrog pločnikov, temeljev, zidov itd. nit lahko hitreje obrabi.

d. Obrezovanje okrog dreves

Hodite okrog drevesa od leve proti desni, deblu se približujte počasi, tako da z nitjo ne udarite ob drevo, glava z nitjo pa naj bo rahlo nagnjena naprej (slika 19).

Upoštevajte, da najlonska nit lahko razcefra ali poškoduje majhne grme in da udarec niti ob deblo grma ali drevesa z mehko skorjo lahko resno poškoduje rastlino.

6.4.1.b 3-krako ali 4-krako rezilo

Rez pričnite z zgornje strani rastlinja in se z vrtečim rezilom spuščajte, da veje razrežete na majhne kose (slika 20).

6.4.2 Nastavljanje dolžine niti med delom

Ta stroj je opremljen z glavo s samodejnim podaljšanjem niti.

Dolžino niti je treba nastaviti:

• kadar se nit obrabi in postane krajša;
• kadar opazite, da je vrtenje motorja hitrejše kot običajno;
  – kadar opazite, da je učinkovitost košnje manjša.

Za podajanje niti:

• potolcite glavo z nitjo ob tla (slika 21), medtem ko držite komandni vzvod plina pritisnjen do konca;
• nit se samodejno podaljša in nož odreže (slika 7.A), njen presežek.

6.5 NASVETI GLEDE UPORABE

Med uporabo je dobro občasno odstraniti travo, ki se ovije okrog stroja. S tem boste preprečili pregretje (slika 1.A), ki ga lahko povzroči trava, zapletena pod zaščito rezalne naprave (slika 1.D).

Sledite spodnjim navodilom:

• zaustavite stroj (odst. 6.6);
• izvlecite baterijo (odst. 7.2.2);
• nadenite delovne rokavice;
• zapleteno travo odstranite s pomočjo izvijača; na ta način omogočite pravilno ohlajanje motorja.

6.6 ZAUSTAVITEV

Za zaustavitev stroja:

1. Spustite komandni vzvod plina (slika 12.A, slika 13.A).
2. Pritisnite varnostni gumb (slika 12.C, slika 13.C);
3. Počakajte na zaustavitev rezalne naprave.

⚠️ Po ugasnitvi stroja je treba počakati nekaj sekund, preden se rezalna naprava ustavi.

POMEMBNO Stroj vedno zaustavite, ko se morate premakniti z enega na drugo delovno območje.

⚠️ Med premikanjem na drugo območje nikoli ne držite prsta na varnostnem gumbu, da se izognete nehotenemu zagonu.

6.7 PO UPORABI

6.7.1 Po uporabi z baterijo

• Baterijo (slika 22.B) izvlecite iz njenega ležišča in jo napolnite (odst. 7.2.2).
• Ko rezalna naprava miruje, namestite zaščito rezila (slika 1.K).
• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
• Opravite čiščenje (odst. 7.3).
• Preverite, ali je katera od komponent zrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.

6.7.2 Po uporabi s simulatorjem baterije (če je predviden)

1. Izbirno stikalo nahrbtnika za baterije premaknite v položaj za izklop (OFF; slika 11.B).
2. Iz stroja odstranite simulator baterije (slika 22.P).
3. Snemite nahrbtnik za baterije.
4. Povezovalni kabel odklopite s simulatorja baterije (slika 22.O) in nahrbtnika (slika 11.A)
5. Baterijo odstranite iz nahrbtnika (slika 23) in jo napolnite (odst. 7.2.2).
6. Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
7. Opravite čiščenje (odst. 7.3).
8. Preverite, ali je katera od komponent zrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.

POMEMBNO Kadar stroja ne uporabljate ali ga pustite nenadzorovanega, vedno odstranite baterijo (odst. 7.2.2) in namestite zaščito rezila.

7. REDNO VZDRŽEVANJE

7.1 SPLOŠNE INFORMACIJE

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

⚠️ Preden začnete s kakršnim koli vzdrževalnim opravilom, sledite spodnjim korakom:

• Zaustavite stroj;
- odstraniti baterijo iz njenega ležišča in jo napolniti (odst. 7.2.2);
- pri mirujoči rezalni napravi namestiti zaščito rezila (razen v primeru posegov na rezilu samem);
- Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
- Nadenite si primerna oblačila, delovne rokavice in zaščitna očala.
- Preberite ustrezna navodila.

– Opis pogostnosti in vrste posegov se nahaja v „Tabeli vzdrževanja“ (pogl. 13). Spodnja tabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in časovni

intervali, v katerih je treba opraviti vsako izmed njih. Vsakega od posegov opravite ob prvem od predpisanih rokov, ki dejansko nastopi.

- Uporaba neoriginalnih nadomestnih delov ali opreme lahko zmanjša varnost stroja in vpliva na njegovo delovanje. Proizvajalec zavrača vsakršno odgovornost v primeru škode ali poškodb, ki bi nastale zaradi neoriginalnih proizvodov.

- Originalne nadomestne dele zagotavljajo pooblaščene servisne delavnice in prodajalci.

POMEMBNO Vse vzdrževalne postopke in nastavitve, ki niso opisani v tem priročniku, mora izvesti vaš prodajalec ali specializirani servisni center.

7.2 BATERIJA

7.2.1 Avtonomija baterije

Avtonomija baterije (in torej količina rastlinja, ki jo je mogoče pokositi pred ponovnim polnjenjem) je odvisna predvsem od naslednjih dejavnikov:

a. okoljski dejavniki, ki lahko povzročajo večjo porabo energije:
– košnja goste, visoke ali vlažne trave;
b. ravnanja upravljavca, ki bi se jim moral izogibati:
- pogostim zagonom in zaustavitvam stroja med delom;
– uporaba rezalne naprave ali tehnike rezanja, ki nista primerni za delo, ki se opravlja (odst. 6.4);
– hitrost košnje, ki ni primerna glede na lastnosti trave.

Za doseganje optimalne avtonomije baterije je treba vselej:

• kositi, ko je trava suha;
• regulirati hitrost košnje, tako da bo primerna lastnostim trave;
• uporabljati rezalno napravo in tehniko rezanja, ki sta najprimernejši za delo, ki ga je treba opraviti.

Če želite s strojem neprekinjeno opravljati delo dlje časa, kot to dopušča standardna baterija, lahko:

- kupiti še eno standardno baterijo, tako da lahko izpraznjeno baterijo takoj nadomestite, ne da bi morali prekiniti z delom;

- kupiti posebno baterijo, ki ima daljšo avtonomijo od standardne baterije (odst. 15.1).

7.2.2 Odstranitev in polnjenje baterije

1. Pritisnite na zaskočni gumb baterije v stroju (slika 22.A) ali nahrbtniku (slika 23. A; će je predviden).
2. Baterijo odstranite iz stroja (slika 22.B) ali nahrbtnika za baterije (slika 23.B; če je predviden).
3. Baterijo (slika 24.A) vstavite v njeno ležišče v polnilniku baterije (slika 24.B).
4. Polnilnik baterije (slika 24.B) priklopite na vtičnico, katere napetost mora ustrezati vrednosti, ki je navedena na napisni tablici.
5. Baterijo popolnoma napolnite; pri tem sledite navodilom v knjižici baterije/polnilnika baterije.

OPOMBA Baterija je opremljena z zaščito, ki preprečuje polnjenje, će je temperatura okolja nižja od 0 °C oziroma presega +45 °C.

OPOMBA Baterijo lahko kadar koli napolnite tudi samo delno brez nevarnosti, da bi se poškodovala.

7.2.3 Ponovno vstavljanje baterije v stroj

Po končanem polnjenju:

1. Odstranite baterijo (slika 25.A) iz njenega ležišča v polnilniku baterije (bodite pozorni, da je po zaključenem polnjenju ne pustite predolgo v polnilniku);
2. Polnilnik baterije (slika 25.B) izklopite iz električne napeljave.
3. Baterijo vstavite v njeno ležišče v stroju (slika 16.A) ali v enega od ležišč v nahrbtniku za baterije (slika 10; će je predviden).
4. Baterijo pri vstavljanju potisnete povsem do konca, dokler ne zaslišite klika, s katerim se zaskoči na svoje mesto, ob tem pa je vzpostavljen tudi električni stik.

7.3 ČIŠČENJE STROJA IN MOTORJA

• Po uporabi vselej očistite stroj s pomočjo čiste krpe, ki jo navlažite z nevtralnim detergentom.
• Z mehko in suho krpo odstranite vse sledi vlage. Vlaga lahko povzroči nevarnost električnih šokov.
• Za čiščenje plastičnih delov in ročajev ne uporabljajte agresivnih detergentov ali topil.
• Za zmanjšanje nevarnosti požara poskrbite, da bo stroj, še zlasti motor, prost ostankov trave, listja ali odvečne maščobe.
• Vselej se prepričajte, da so rešetke za dovajanje hladilnega zraka (slika 26) čiste in proste ostankov, da se prepreči pregretje motorja in baterije ter njuno poškodovanje.
• Ne uporabljajte vodnega curka, da ne zmočite motorja ali električnih delov.

7.4 PRITRDILNE MATICE IN VIJAKI

• Vijaki in matice morajo ostati dobro priviti, da se zagotovi varno delovanje stroja.
• Redno preverjajte, ali so ročaji čvrsto pritrjeni.

8. IZREDNO VZDRŽEVANJE

8.1 VZDRŽEVANJE REZALNE NAPRAVE

Med posegi na rezalni napravi bodite pozorni, ker se rezalna naprava lahko giblje kljub temu, da je bila baterija vzeta iz njenega ležišča.

Za ta stroj je predvidena uporaba rezalnih naprav s šifro, ki je navedena v tabeli „Tehnični podatki“.

Zaradi razvoja artikla bodo rezalne naprave, navedene v tabeli „Tehnični podatki“, lahko sčasoma nadomeščene z drugimi, ki bodo imele enakovredne lastnosti, ki zadevajo varnost delovanja in možnost medsebojnega zamenjavanja.

⚠️ Rezalne naprave se ne dotikajte, dokler baterija ni bila izvlečena in dokler se rezalna naprava ni popolnoma zaustavila. ⚠️ Pozor! Nevarnost poškodb zaradi nevarnih gibajočih se delov!

8.1.1 Brušenje/uravnoteženje rezila

⚠️ Iz varnostnih razlogov je dobro, da brušenje in balansiranje izvede specializirani servis, ki ima ustrezno znanje in orodje za tovrstne operacije. Na ta način se boste izognili tveganju za poškodbe rezila in nezanesljivemu delovanju med uporabo.

Rezila je mogoče uporabljati z obeh strani. Ko je ena stran obrabljena, je rezilo mogoče obrniti in uporabiti drugo stran.

Ko sta obe strani krakov obrabljeni, je treba poskrbeti za njihovo brušenje.

8.1.2 Zamenjava rezila

⚠️ Rezila ne smemo nikoli popravljati, ampak ga moramo zamenjati, čim opazimo začetke poškodb, ali ko je presežena meja brušenja:

Za postopek zamenjave glej pogl. 4.3

8.1.3 Zamenjava niti v glavi z nitjo

1. Uporabite samo nit s premerom 2 mm. Novo nit odrežite na navedeno dolžino (slika 27.A).
2. Gumb za navijanje (slika 28.A) obračajte, dokler oznake na gumbu (slika 29.B) ne poravnate z oznako na telesu glave (slika 29.C).
3. Konec niti (slika 29.D) vstavite v eno od obeh izhodnih odprtin in nit potisnite, da izstopi iz nasprotne odprtine.
4. Poskrbite, da bosta oba konca niti, ki izhajata iz nasprotnih odprtin, enako dolga.
5. Gumb za navijanje (slika 28.A) obračajte v smeri puščic, da nit navijete, vendar pustite, da je iz obeh odprtin izhaja za približno 150 mm (slika 28.B).

Če je v notranjosti glave ostala stara nit ali će se je nit v notranjosti pretrgala, jo odstranite po naslednjem postopku:

1. Jezičke ob straneh glave z nitjo pritisnite na mestu z oznako „PUSH“ (slika 30.A) in snemite spodnji del glave (slika 30.B).
2. Odstranite nit, ki je ostala v notranjosti;
3. ponovno namestite motek (slika 31.A) v njegovo ležišče;
4. Glavo spet zaprite, pri čemer jezičke (slika 31.B) zapnite v ustrezne odprtine (slika 31.C); to storite tako, da jih potisnete, dokler se spodnji del glave (slika 31.D) s klikom ne zaskoči na svoje mesto.

8.2 BRUŠENJE NOŽA ZA REZANJE NITI

1. Nož za rezanje niti (slika 7.A) snemite z zaščite rezalne naprave (slika 7.B) tako, da odvijete vijaka (slika 7.C).
2. Vstavite nož za rezanje niti v primež in brusite s ploščato pilo, pri tem pa pazite, da ohranjate prvotni kot rezila.
3. Nož za rezanje niti (slika 7.A) znova namestite na zaščito rezalne naprave (slika 7.B) tako, da privijete vijaka (slika 7.C).

9. SHRANJEVANJE

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

- odstraniti baterijo iz njenega ležišča in jo napolniti (odst. 7.2.2);

• Ko rezalna naprava miruje, namestite zaščito rezila.
• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
• Opravite čiščenje (odst. 7.3).
• Preverite, ali je katera od komponent zrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.
• Stroj shranite:
• v suhem prostoru;
• na mestu, kjer bo zaščiten pred vremenskimi pojavi;
  – na mestu, ki je zunaj dosega otrok;
  – ko se prepričate, da ste odstranili ključe ali orodje za vzdrževanje.

9.2 SHRANJEVANJE BATERIJE

Baterijo je treba hraniti v senci in v hladnem okolju brez vlage.

OPOMBA V primeru dolge nedejavnosti baterijo ponovno napolnite na vsaka dva meseca, da podaljšate njeno življenjsko dobo.

10. PREMIKANJE IN PREVOZ

Vsakokrat, ko je treba premeščati ali prevažati stroj, morate upoštevati spodnja navodila:

• ugasniti stroj (odst. 6.6);
• odstranite baterijo iz njenega ležišča in jo napolnite (odst. 7.2.2);
• Ko rezalna naprava miruje, namestite zaščito rezila.
  – Nadenite si močne delovne rokavice;
  – držati stroj izključno za ročaje in obrniti rezalno napravo nasprotno od smeri vaše hoje.

Pri prevažanju stroja z vozilom upoštevajte naslednje ukrepe:

– stroj ustrezno zavarujte z vrvmi ali verigami
– stroj namestite tako, da ne bo nikogar ogrožal.

11. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in nastavitve, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in ohranjanje prvotne stopnje varnosti in stanja stroja. Zaradi posegov, opravljenih v neprimernih delavnicah ali s strani neusposobljenih oseb, se

razveljavi vsakršna oblika garancije, proizvajalec pa je odvezan vsakršne odgovornosti.

• Popravila in vzdrževalne posege v okviru garancije lahko izvajajo izključno pooblaščene servisne delavnice.
• Pooblaščeni servisi uporabljajo izključno originalne nadomestne dele. Originalna dodatna oprema je bila izdelana posebej za te stroje.
• Neoriginalni nadomestni deli in oprema niso potrjeni. Uporaba neoriginalnih nadomestnih delov in opreme povzroči razveljavitev garancije.
• Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalne in servisne posege ter pregled varnostnih naprav.

12. OBSEG GARANCIJE

Garancija pokriva vse stvarne in tovarniške napake. Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija.

Garancija ne pokriva poškodb, ki so posledica:

• pomanjkljive seznanitve s spremljajočo dokumentacijo;
• nepozornosti;
• nepravilne ali nedovoljene uporabe ali namestitve;
• uporabe neoriginalnih nadomestnih delov;
• uporabe opreme, ki je ni dobavil ali odobril proizvajalec.

Poleg tega garancija ne pokriva:

- normalne obrabe potrošnih materialov, kot so rezalne naprave, varnostni vijaki;

- normalne obrabe.

Kupec je zaščiten z ustreznimi zakoni, ki veljajo v njegovi državi. Ta garancija na noben način ne omejuje pravic kupca, ki jih določajo zakoni v njegovi državi.

1. TABELA VZDRŽEVANJA

Poseg	Pogostnost	Opombe
STROJ
Pregled vseh pritrdilnih elementov	Pred vsako uporabo	odst. 7.4
Varnostni pregledi/preverjanje komand	Pred vsako uporabo	odst. 6.2
Preverjanje zaščite rezalne naprave.	Pred vsako uporabo	odst. 6.2.1
Pregled rezalne naprave	Pred vsako uporabo	odst. 6.2.1
Kontrola stanja napolnjenosti baterije	Pred vsako uporabo	*
Napolnitev baterije	Po vsaki uporabi	odst. 7.2.2 *
Čiščenje stroja in motorja	Po vsaki uporabi	odst. 7.3
Pregled morebitnih poškodb na stroju. Po potrebi pokličite pooblaščeni servis.	Po vsaki uporabi	-

* Poglejte v priročnik baterije/polnilnika baterije.

14. PREPOZNAVANJE MOTENJ

MOTNJA VERJETNI VZROK ODPRAVA MOTNJE
1. Ob vklopu varnostnega gumba se zeleni lučki ne prižgeta.	Baterija ni vstavljena ali je vstavljena nepravilno	Prepričajte se, da je baterija vstavljena in pravilno nameščena v svojem ležišču (odst. 7.2.3).
2. Ko pritisnete varnostni gumb, LED-lučka (slika 12.G, slika 13.G) začne utripati.	Baterija je prazna. Preverite stanje napoljnenosti in baterijo napolnite (odst. 7.2.2).
3. Motor se med delom ustavi,LED-lučka (slika 12.G, slika 13.G) pa začne utripati.	Baterija je prazna. Preverite stanje napoljnenosti in baterijo napolnite (odst. 7.2.2).
4. Ob pritisku na komandni vzvod plina in varnostni vzvod plina se rezalna naprava ne vrti.	Stroj je poškodovan. Ne uporabljajte stroja. Takoj zaustavite stroj, izvlecite baterijo in pokličite servisni center.
5. Pregrevanje motorja	Pod zaščito rezalne naprave se je zapletla trava.	Odstranite zapleteno travo (odst. 6.5).
6. Košnja trave je težavna.	Rezalna naprava ni v dobrem stanju. Izvedite vzdrževalna opravila na rezalni napravi (odst. 8.1).
7. Trava se nabira v okolici ležišča pogonske gredi in glave z nitjo	Previsoko travo kosite tik nad tlemi Visoko travo kosite z gibom od zgoraj navzdol, da preprečite njeno kopičenje.
8. Nit se ne podaljša, ko z glavo potolčete po tleh	Nit se je sprijela skupaj Namažite s silikonskim sprejem
	Na motku ni dovolj niti ali pa je bila vsa nit porabljena	Zamenjajte nit (pogl. 8.1.3)
	Nit je bila porabljena ali pa je prekratka Povlecite za nit, medtem ko pritiskate na gumb za sprostitev niti
	V notranjosti motka se je nit zapletla ali pretrgala	Nit odstranite iz motka in jo znova navijte nanj (pogl. 8.1.3)
9. Rezalna naprava pride v stik s tujim predmetom.	- Zaustavite stroj, izvlecite baterijo in:	- preverite morebitne poškodbe;- preverite, da na posameznih delih ni popuščenih pritrdilnih elementov; po potrebi jih zategnite;- poskrbite za ustrežne zamenjave ali popravila v pooblaščenem servisu.
10. Med delom se opaža pretiran hrup in/ali pretirane tresljaje	Razrahljani ali poškodovani deli. Zaustavite stroj, izvlecite baterijo in:- preverite morebitne poškodbe;- preverite, da na posameznih delih ni popuščenih pritrdilnih elementov; po potrebi jih zategnite;- poskrbite za ustrežne zamenjave ali popravila v pooblaščenem servisu.
11. Med delom se kadi iz stroja	Stroj je poškodovan Ne uporabljajte stroja. Takoj zaustavite stroj, izvlecite baterijo in pokličite servisni center.
12. Baterija ima kratko avtonomijo	Težki pogoji uporabe, ki povzročajo večjo porabo toka	Optimizirajte uporabo stroja (odst. 7.2.1)
	Baterija ne zadostuje za delovne zahteve	Uporabite dodatno baterijo ali zmogljivejšo baterijo (odst. 15.1)
	Zmogljivost baterije je upadla,	Nabavite novo baterijo

Če težave ostajajo tudi po izvedbi zgoraj opisanih opravil, se posvetujte s svojim prodajalcem.

MOTNJA VERJETNI VZROK ODPRAVA MOTNJE
13. Polnilnik baterije ne polni baterije	Baterija ni pravilno vstavljena v polnilnik	Preverite, ali je baterija pravilno vstavljena (odst. 7.2.2)
	Neustrezni okoljski pogoji Polnjenje opravite v okolju z ustreznotemperaturo (glejte priročnikbaterije/polnilnika baterije)
	Umazanija na kontaktih Očistite kontakte
	Polnilnik ni napajan s tokom Preverite, ali je vtikač vklopljen, in seprepričajte, da je vtičnica pod napetostjo
	Polnilnik baterije je okvarjen Zamenjajte ga z novim originalnim delom
	- Če nepravilnost ni odpravljena, glejte	priročnik baterije/polnilnika baterije
14. Lučka (slika 12.G, slika 13.G) se prižge in sveti neprekinjeno	Samodejno preverjanje ni uspelo Ne uporabljajte stroja. Takoj zaustavite stroj,izvlecite baterijo in pokličite servisni center.
15. Lučka (slika 12.G, slika 13.G) ostane prižgana in utripa	Napaka pri komunikaciji baterije Ne uporabljajte stroja. Takoj zaustavite stroj,izvlecite baterijo in pokličite servisni center.
	Rotor je blokiran Ne uporabljajte stroja.	Takoj zaustavite stroj,izvlecite baterijo in pokličite servisni center.
	Prekomerni tok Optimizirajte uporabo stroja.
	PCB je pregret Ne uporabljajte stroja.	Takoj zaustavite stroj,izvlecite baterijo in pokličite servisni center.

Če težave ostajajo tudi po izvedbi zgoraj opisanih opravil, se posvetujte s svojim prodajalcem.

15. DODATNA OPREMA PO NAROČILU

15.1 BATERIJE

Na voljo so baterije različnih zmogljivosti, ki so prilagojene posebnim delovnim zahtevam (slika 32). Seznam homologiranih baterij za ta stroj najdete v tabeli „Tehnični podatki“.

15.2 POLNILNIK BATERIJE

Naprava, ki se uporablja za polnjenje baterije: polnilnik za hitro polnjenje (slika 33.A), standardni polnilnik (slika 33.B).

15.3 NAHRBTNIK ZA BATERIJE

Pripomoček, ki omogoča vstavitev dveh baterij in zagotavlja električno energijo, ki je potrebna za delovanje stroja.

Opremljen je s kablom za povezavo s strojem (slika 1.O) in izbirnim stikalom (slika 11.B), ki omogoča izbiro ene od dveh baterij (položaja 1 in 2) in prekinitev napajanja (položaj OFF).

15.4 SIMULATOR BATERIJE

Naprava, ki se vstavi v ležišče stroja in omogoča uporabo nahrbtnika za baterije.

INDICE

1. UOPŠTENO.... 1
2. SIGURNOSNA PRAVILA 2
3. UPOZNAVANJE MAŠINE 6

3.1 Opis mašine i predviđena upotreba.... 6
3.2 Sigurnosne oznake....7
3.3 Identifikacijska nalepnica proizvoda....7
3.4 Glavni delovi....7

1. MONTAŽA 8

4.1 Komponente za montažu....8
4.2 Montaža drški....8
4.3 Montaža/skidanje reznih glava i posebnih štitnika....9
4.4 PRIPREMA RANCA ZA BATERIJE (ako je predviđen) 10

1. UPRAVLJAČKE KOMANDE 10

5.1 Sigurnosno dugme (služi za uključivanje/isključivanje) 10
5.2 Poluga komande gasa.... 10
5.3 Sigurnosna poluga gasa.... 10

1. UPOTREBA MAŠINE 10

6.1 Pripremne radnje.... 10
6.2 Sigurnosne kontrole 11
6.3 Pokretanje....12
6.4 Rad 12
6.5 Saveti za upotrebu 13
6.6 Zaustavljanje 13
6.7 Nakon upotrebe 13

1. REDOVNO ODRŽAVANJE 14

7.1 Uopšteno.... 14
7.2 Baterija 14
7.3 Čišćenje mašine i motora 15
7.4 Matice i šrafovi za fiksiranje.... 15

1. VANREDNO ODRŽAVANJE 15

8.1 Održavanje rezne glave 15
8.2 Oštrenje noža za sečenje niti.... 16

1. SKLADISTENJE 16

9.1 Skladištenje mašine 16
9.2 Skladištenje baterije 16

1. POMERANJE I TRANSPORT 16

2. POMOĆ I POPRAVKE 16

3. POKRIĆE GARANCIJE 17
4. TABELA S INTERVENCIJAMA ODRŽAVANJA ..... 17
5. PREPOZNAVANJE PROBLEMA 17
6. DODATNI PRIBOR PO NARUDŽBINI 19

15.1 Baterije.... 19
15.2 Punjač baterije 19
15.3 Ranac za baterije 19
15.4 Simulator baterije 19

1. UOPŠTENO

1.1 KAKO SE SLUŽITI PRIRUČNIKOM

U tekstu priručnika neki paragrafi koji sadrže informacije od posebnog značaja, u pogledu sigurnosti ili rada, istaknuti su na drugačiji način, prema sledećem kriterijumu:

NAPOMENA ili VAŽNO navodi

detalje ili druge elemente u vezi sa već prethodno naznačenim, radi izbegavanja oštećenja mašine ili uzrokovanja štete.

5) Upotreba i mere predostrožnosti za alatke na baterije

a) Punite baterije samo punjačem koje je odredio proizvođač. Punjač koji je pogodan za jedan određeni tip baterija može stvoriti rizik od požara ukoliko se koristi za drugi tip baterija.

b) Koristite električne alatke samo s baterijama koje su za iste posebno namenjene. Upotreba bilo kojih drugih

baterija može dovesti do rizika od povreda i požara.

c) Kad baterije ne koristite, iste morate držati podalje od ostalih metalnih predmeta kao što su spajalice, kovani novac, ključevi, ekseri, šrafovi ili drugi metalni predmeti koji mogu dovesti do spoja između dve stezaljke. Ukoliko dođe do kratkog spoja između stezaljki baterije, mogu nastati opekotine ili požar.

4.2.1 Montaža prednje drške

1. Postavite prednju dršku (sl. 3.A) na štap (sl. 3.B).

2. Postavite štitnik za noge (sl. 3.C) na dršku i uverite se da je okrenuta ulevo.

3. Pričvrstite dršku za štitnik za noge pomoću šrafova (sl. 3.D) i matica (sl. 3.E).

4.2.2 Montaža drške

1. Odvijte centralnu ručicu (sl. 4.A) i uklonite poklopac (sl. 4.B).
2. Ubacite upravljač (sl. 4.C), vodeći računa da su kontrole na desnoj strani.
3. Okrenite upravljač do najudobnijeg radnog položaja i zaključajte ga sa poklopcem (sl. 4.B) i ručicu (sl. 4.A).

SL • Vsebine in slike v tem uporabniškem priročniku so izdelane za podjetje ST. S.p.A. in so zaščitene z avtorskimi pravicami – vsakršno nepooblaščeno razmnoževanje ali spreminjanje dokumenta, v celoti ali delno, je prepovedano.

SR • Sadržaj i slike ovog priručnika za upotrebu su napravljeni u ime ST. S.p.A. i zaštićeni su autorskim pravima – Zabranjena je svaka potpuna ili delimična reprodukcija ili izmena dokumenta bez odobrenja.
