LIETOŠANAS INSTRUKCIJA BC 700e B STIGA

[4] Maksimālais instrumenta griešanās ātrums (auklas turēšanas galviņa)

[5] Maksimālais instrumenta griešanās ātrums (asmens ar 4 smailēm)

[6] Plaušanas platums (auklas turēšanas galviņa)

[7] Pļaušanas platums (asmens ar 4 smailēm)

[8] Auklas turēšanas galviņas stiprinājums

[9] Galvinas auklas diametrs (maks.)

[10] Griezējierīces kods

[11] Aizsarga kods

[12] Masa

[13] Zāles plāvējs

[14] Skañas spiediena līmenis (Saskaṇā ar ISO 3744:2010 prasībām)

[15] Mērījumu klūda

[16] Mērītās skaṇas jaudas līmenis (Saskaṇā ar ISO 3744:2010 prasībām)

[17] Garantētais skaņas jaudas līmenis (Saskaņā ar 2000/14/EC prasībām)

[18] Krümgriezis

[19] No priekšējā roktura rokai nododamā vibrācija (Saskaṇā ar ISO 3744:2010 prasībām)

[20] No aizmugurējā roktura rokai nododamā vibrācija (Saskaṇā ar ISO 3744:2010 prasībām)

[21] PAPILDAPRĪKOJUMS

[22] Griezējierīces ātruma regulators

[23] Piederumi pēc pieprasījuma

[24] Bateriju pakete

[25] Akumulatoru lādētājs

[26] Akumulatoru pārnēsāšanas mugursoma

(\*) Šo akumulatoru drīkst izmantot tikai kopā ar akumulatoru pārnēsāšanas mugursoma. Ir aizliegts ievietot akumulatoru mašīnas nodalījumā.

a) PIEZIME: kopējā norādītā vibrāciju intensitātes vērtība tika izmērīta, izmantojot standarta pārbaudes metodi, un to var izmantot ieriču savstarpējai salīdzināšanai. Kopējo vibrāciju intensitātes vērtību var izmantot arī sākotnējai ekspozīcijas novērtēšanai.

b) BRĪDINĀJUMS: vibrāciju līmenis ierīces faktiskās izmantošanas laikā var atšķirties no kopējās norādītās vērtības, atkarībā no ierīces izmantošanas veida. Tāpēc darba laikā ir svarīgi izmantot šādus operatora aizsardzības līdzekļus: izmantošanas laikā valkājiet cimdus, ierobežojiet mašīnas izmantošanas laiku un saīsiniet laiku, kuru akseleratora vadības svira atrodas nospiestā stāvoklī.

[1] MK-ТЕХНИЧКИ ПОДАТОЦИ

[2] МАКСИМАЛЕН напон

[3] НОМИНАЛЕН напон

3.2 Drošības zīmes 7
3.3 Izstrādājuma Identifikācijas etikete....7
3.4 Galvenās sastāvdaļas 8

1. MONTĀŽA 8

4.1 Montāžas sastāvdaļas......8
4.2 Rokturu montāža....9
4.3 Griezējieriču un attiecīgo aizsargu montāža/ demontāža 9
4.4 AKUMULATORU PÄRNĖSĂŠANAS MUGURSOMAS SAGATAVOŠANA (ja paredzēta) 10

1. VADĪBAS IERĪCES 10

5.1 Drošības poga (aktivizācijas/deaktivizācijas ierīce) 10
5.2 Akseleratora vadības svira 10
5.3 Akseleratora drošības svira.... 10

1. MAŠINAS IZMANTOŠANA 10

6.1 Sagatavošanas darbi.... 10
6.2 Drošības pārbaudes.... 11
6.3 ledarbināšana 12
6.4 Darbs 12
6.5 Lietošanas ieteikumi 13
6.6 Apturēšana 13
6.7 Pēc izmantošanas 13

1. PLĀNOTĀ TEHNISKĀ APKOPE ...... 14

7.1 Vispārēja informācija.... 14
7.2 Akumulators 14
7.3 Mašinas un dzinēja tīrīšana.... 15
7.4 Nostiprinātājuzgriežni un skrūves.... 15

1. ĀRKĀRTAS TEHNISKĀ APKOPE ...... 15

8.1 Griezējierīces tehniskā apkope 15
8.2 Auklas griešanas naža asināšana 16

1. UZGLABĀŠANA 16

9.1 Mašīnas uzglabāšana 16
9.2 Akumulatora uzglabāšana 16

1. PĀRVIETOŠANA UN TRANSPORTĒŠANA ..... 16

2. APKOPE UN REMONTS 17

3. GARANTIJAS SEGUMS 17
4. TEHNISKAS APKOPES TABULA 17
5. TRAUCĒJUMMEKLĒŠANA 18
6. PIEDERUMI PĒC PASŪTĪJUMA 19

15.1 Akumulatori.... 19
15.2 Akumulatoru lādētājs.... 19
15.3 Akumulatoru pārnēsāšanas mugursom...... 19
15.4 Akumulatora simulators.... 19

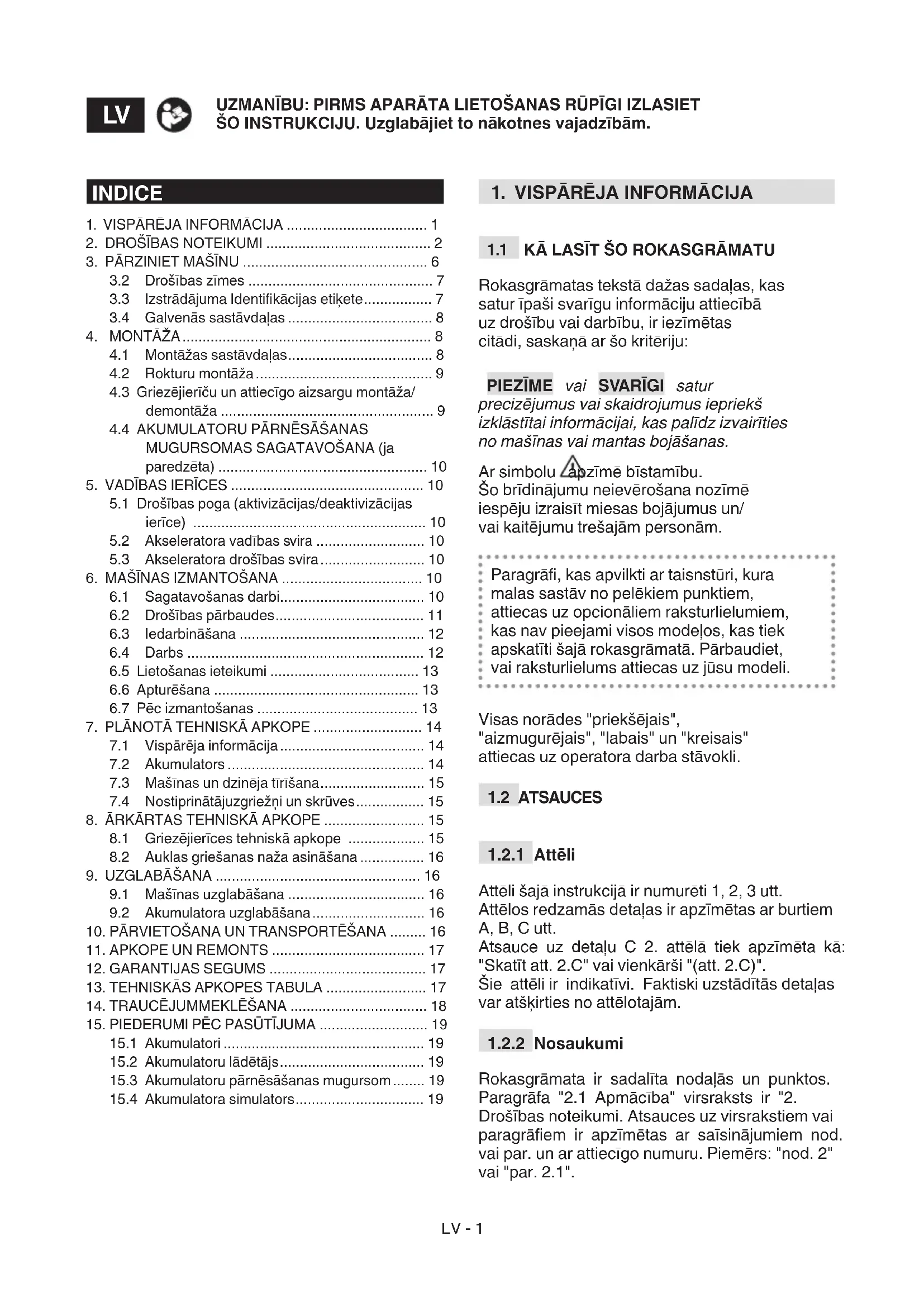

1. VISPĀRĒJA INFORMĀCIJA

1.1 KĀ LASĪT ŠO ROKASGRĀMATU

Rokasgrāmatas tekstā dažas sadaļas, kas satur īpaši svarīgu informāciju attiecībā uz drošību vai darbību, ir iezīmētas citādi, saskaņā ar šo kritēriju:

PIEZIME vai SVARIGI satur precizējumus vai skaidrojumus iepriekš izklāstītai informācijai, kas palīdz izvairīties no mašīnas vai mantas bojāšanas.

Ar simbolu Āpzīmē bīstamību. Šo brīdinājumu neievērošana nozīmē iespēju izraisīt miesas bojājumus un/ vai kaitējumu trešajām personām.

Paragrāfi, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz opcionāliem raksturlielumiem, kas nav pieejami visos modelos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli.

Visas norādes "priekšējais", "aizmugurējais", "labais" un "kreisais" attiecas uz operatora darba stāvokli.

1.2 ATSAUCES

1.2.1 Attēli

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt.

Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt.

Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: "Skatīt att. 2.C" vai vienkārši "(att. 2.C)".

Šie attēli ir indikatīvi. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

1.2.2 Nosaukumi

Rokasgrāmata ir sadalīta nodalās un punktos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi. Atsauces uz virsrakstiem vai paragrāfiem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: "nod. 2" vai "par. 2.1".

2. DROŠĪBAS NOTEIKUMI

2.1 VISPĀRĒJIE AR DROŠĪBU SAI-STĪTIE BRĪDINĀJUMI

⚠️ Izlasiet ar drošību saistītos brīd-inājumus, norādījumus, apskatiet ilustrācijas un specifikācijas, kas sniegtas ar šo mašīnu.

Turpmāk sniegto norādījumu neievērošana var izraisīt elektriskās strāvas triecienus, ugun-sgrēkus un/vai nopietnus savainojumus.

Saglabājiet visus brīdinājumus un norādījumus, lai ar tiem varētu iepazīties ari nākotnē.

Brīdinājumos sastopams termins “elektroierīce” attiecas uz jūsu mašīnu, kas barojas no elektrības tīkla (ar elektrības vadu) vai no akumulatora (bez elektrības vada).

1) Darbavietas drošība

a) Turiet darbavietu tīru un nodrošiniet tajā labu apgaismojumu. Tumšas un ne-kārtīgas darbavietas un nekārtība tajās veicina negadījumu rašanos.
b) Nelietojiet elektroierīci sprādzienbīstamās vidēs, uzliesmojošo šķidrumu, gāzu vai putekļu klātbūtnē. Elektroierīču darbības laikā veidojas dzirksteles, kuras var uzliesmot puteklus vai tvaikus.
c) Elektroieriču lietošanas laikā turiet bērnus un klātesošas personas tālu no darbavietas. Neuzmanība var izraisīt kontroles zaudēšanu.

2) Elektriskā drošība

a) Elektroierīces kontaktdakšām jāatbilst elektrības tīkla kontaktrozetēm. Nekādā veidā nemodificējiet kontaktdakšu. Neizmantojiet kotantaktdakšu adapterus ar elektroierīcēm, kas aprīkotas ar zemējumu. Nemodificētas kontaktdakšas un piemērotas kontaktrozetes samazina elektriskā trieciena risku.
b) Izvairieties no nonākšanas saskarē ar iezemētām virsmām, tādām kā cauru-les, radiatori, plītis un ledusskapi. Ja ķermenis ir iezemēts, palielinās elektriskās strāvas trieciena risks.
c) Nepakļaujiet elektroierīces lietus vai mitruma iedarbībai. Ja elektroierīcē nokļūst ūdens, palielinās elektriskās strāvas trieciena risks.
d) Saudzīgi apejieties ar vadu. Nekad nepārvietojiet, nevelciet un neatvienojiet elektroierīci, turot to aiz vada. Turiet vadu prom no siltuma avotiem, ellas,

asām malām un kustīgajām daļām. Bojāti vai sapinušies vadi palielina elektriskās strāvas trieciena risku.

e) Lietojot elektroierīces ārpus telpām, izmantojiet pagarinātāju, kas ir paredzēts lietošanai ārpus telpām. Vada izmantošana, kas piemērots lietošanai ārpus telpām, samazina elektriskās strāvas trieciena risku.
f) Ja no elektroierīces lietošanas mitrā vidē nevar izvairīties, izmantojiet barošanas avotu, kas aizsargāts ar strāvas noplūdes automātslēdzi (RCD). RCD izmantošana samazina elektriskā trieciena risku.

3) Individuālā drošība

a) Esiet uzmanīgs, sekojiet tam, ko jūs darāt un elektroierīces lietošanas laikā rīkojieties prātīgi. Nelietojiet elektroierīci, ja esat noguris vai esat narkotisko vielu, alkohola vai medikamentu ietekmē. Neuzmanības mirklis elektroierīces lietošanas laikā var izraisīt smagu traumu gūšanu.
b) Lietojiet aizsargapgērbus. Vienmēr valkājiet aizsargbrilles. Tāda aizsargaprīkojuma lietošana kā pretputekļu maskas, apavi ar neslīdošu zoli, aizsargkīveres vai prettrokšņa austiņas samazina traumu gūšanas risku.
c) Izvairieties no netišas iedarbināšanas. Pirms akumulatora uzstādīšanas, elektroierīces paņemšanas rokās vai transportēšanas pārliecinieties, vai elektroierīce ir izslēgta. Transportējot elektroierīci, turot pirkstu uz slēdža vai uzstādot akumulatoru, kamēr slēdzis atrodas stāvoklī „ON” (IESLĒGTS), var rasties negadījumi.
d) Pirms elektroierīces ieslēgšanas izņemiet visas atslēgas vai citus regulēšanas instrumentus. Ja kustīgajā daļā paliek atslēga vai instruments, tas var izraisīt traumu gūšanu.
e) Nezaudējiet līdzsvaru. Sekojiet tam, lai jums vienmēr būtu labs atbalsts un līdz-svars. Tas Įauj labāk kontrolēt elektroierīci neparedzētajās situācijās.
f) Ģērbieties atbilstošā veidā. Nevalkājiet platu apgērbu un rotaslietas. Turiet matus, apgērba daļas un rokas tālu no kustīgajām daļām. Plats apgērbs, rotaslietas vai gari mati var aizķerties aiz kustīgajām daļām.
g) Ja pie mašinas ir paredzēts pievie- not ierīces putekļu novākšanai un savākšanai, pārliecinieties, ka tos pievieno un izmanto pareizi. Šo ierīču izmantošana var samazināt ar putekļiem saistītos riskus.

h) Nełaujiet pieradumam, kas iegūts, bieži lietojot mašīnu, rīkoties vieglprātīgi un neņemt vērā drošības noteikumus. Neuzmanīga rīcība var vienā mirklī radīt smagas traumas.

4) Elektroierīces lietošana un aizsardzība

a) Nepārslogojiet elektroierīci. Lietojiet darbam piemēroto elektroierīci. Ar pie-mērotu elektroierīci darbu var paveikt labāk un drošāk, tajā ātrumā, kuram tā ir paredzē-ta.

b) Nelietojiet elektroierīci, ja ar slēdzi to nevar pareizi iedarbināt vai apturēt. Elektroierīce, kuru nevar kontrolēt ar slēdža palīdzību, ir bīstama un tā ir jāremontē.

c) Pirms elektroierīces regulēšanas, pie-derumu nomaiņas vai elektroierīces novietošanas glabāšanā izņemiet akumulatoru no tā nodalījuma. Šie piesardzības pasākumi samazina elektroierīces netīšas iedarbināšanas risku.

d) Ja elektroierīce netiek izmantota, glabājiet to bērniem nepieejamā vietā un neļaujiet to izmantot personām, ku-ras neprot to izmantot un kuras neie-pazinās ar šīs rokasgrāmatas saturu. Nekvalificētu personu rokās elektroierīces ir bīstamas.

e) Sekojiet elektroierīču apkopei. Pārbaudiet, vai kustīgās daļas ir izlīdzinātas un var brīvi kustēties, vai nav bojātu detaļu un vai nepastāv citi apstākļi, kuri var nelabvēlīgi ietekmēt elektroierīces darbību. Bojājumu gadījumā pirms lietošanas elektroierīce ir jāsalabo. Daudzu negadījumu iemesls ir slikta tehniskā apkope.

f) Turiet griešanas elementus uzasinātus un tīrus. Griešanas elementu atbilstoša tehniskā apkope un labi uzasināti asmeņi nodrošina to, ka tie retāk iesprūst un tos ir vieglāk kontrolēt.

g) Izmantojiet elektroierīci un atbilstošus piederumus saskaņā ar izklāstītajiem norādījumiem, ṣemot vērā darba apstākļus un veicamā darba specifiku. Elektroierīces izmantošana mērķiem, kuri atšķiras no norādītājiem, var radīt bīstamas situācijas.

h) Sekojiet tam, lai rokturi būtu tīri, sausi un uz tiem nebūtu eļļas un degvielas traipu. Slideni rokturi neļauj droši izmantot un kontrolēt ierīci neparedzētās situācijās.

5) Elektroieriču ar akumulatora barošanu izmantošana un piesardzības pasākumi

a) Uzlādēšanai izmantojiet tikai ražotāja norādīto akumulatoru lādētāju. Noteik-tam akumulatoru blokam paredzētais lādē-

tājs var radīt ugunsgrēka risku, ja to izmanto citam akumulatoru blokam.

b) Izmantojiet elektriskos instrumentus tikai ar norādīto akumulatoru bloku. Jebkādu citu akumulatoru bloku izmanto-šana var radīt traumu vai negadījumu risku.

c) Kamēr akumulatoru bloku neizman-to, tas ir jātur tālu no citiem metāla priekšmetiem, tādiem kā skavas, monētas, atslēgas, naglas, skrūves vai citi smalki metāla priekšmeti, kuri var radīt īssavienojumu starp diviem kontaktiem. Akumulatora kontaktu īssavienojums var radīt apdegumus vai ugunsgrēku.

d) Ja akumulators ir sliktā stāvoklī, no tā var izplūst škidrums: izvairieties no jebkādas saskares ar to. Nejaušas saskares gadījumā, nekavējoties noskalojiet to ar ūdeni. Ja škidrums nokļust acīs, nekavējoties meklējiet medicīnisko palīdzību. No akumulatora izlijušais škidrums var izraisīt kairinājumus vai apdegumus.

e) Neizmantojiet bojātu vai modificētu akumulatoru bloku vai ierīci. Bojātu vai modificētu akumulatoru darbība nav prognozējama, tie var izraisīt ugunsgrēku, sprādzienu vai radīt traumu gūšanas risku.

f) Nepaklaujiet akumulatoru bloku uguns vai pārmērīgas temperatūras iedarbībai. Paklaušana uguns vai temperatūras virs 130 °C iedarbībai var izraisīt sprādzie-nu. PIEZIME. Temperatūra “130 °C” var būt aizstāta ar temperatūru “265 °F”.

g) levērojiet visus norādījumus, kas attiecas uz uzlādēšanu, un neuzlādējiet akumulatoru ārpus instrukcijā norādītā temperatūras diapazona. Nepareiza uz-lādēšana vai temperatūra ārpus norādītā diapazona var sabojāt akumulatoru un pa-lielināt ugunsgrēka risku.

6) Tehniskā palīdzība

a) Uzticiet elektroierīces remontu kvalificētajam personālam un lietojiet tikai originālās rezerves daļas. Tas Įaus saglabāt elektroierīces drošību.

b) Nekādā gadījumā nemēģiniet labot bojātus akumulatorus. Akumulatoru ap-kopi drīkst veikt tikai ražotājs vai pilnvaroti pakalpojumu sniedzēji.

2.2 DROŠĪBAS NOTEIKUMI, KAS ATTIECAS UZ KRŪMG-RIEZIS/PLAUJMAŠĪNA

1) Apmācība

⚠ lepazīstieties ar mašinas vadības orgāniem un ar to pareizu izmantošanu.

lemācieties ātri apturēt mašīnu. Šo norādījumu un brīdinājumu neievērošana var izraisīt ugunsgrēkus un/vai smagas traumas.

• Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cilvēkiem, kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.
• Atcerēties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem īpašuma bojājumiem, kuros ir iesaistītas trešās personas vai to īpašums. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.
• Pārdodot ierīci vai iedodot to lietošanā citām personām, pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

2) Sagatavošanas darbi

a) Individuālās aizsardzības līdzekļi (IAL)

• Valkājiet piegulošu aizsargtērpu ar pretgriešanas aizsardzību, cimdus ar aizsardzību pret vibrāciju, kiveri, aizsargbrilles, preptutekļu masku, austiņas dzirdes orgānu aizsardzībai un zābakus ar pretgriešanas aizsardzību un ar neslīdošu zoli.
• Dzirdes orgānu aizsargu izmantošana var samazināt spēju dzirdēt dažāda veida brīdinājumus (kliedzienus vai sirēnas). Īpaši uzmanīgi sekojiet tam, kas notiek apkārt darba zonai.

b) Darba zona / Mašina

- Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašina var uzmest, vai kuri var sabojāt griezējierīci/rotējošas daļas (akmeņus, zarus, metāla vadus, kaulus u.c.).

3) Izmantošanas laikā

a) Darbavieta

• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstākļos.
• Darba zonu aizsargāt no personām, bērniem un dzīvniekiem. Bērni ir jāpieskata otrai pieaugušai personali.
• Pārliecinieties, ka citas personas atrodas vismaz 15 metru attālumā no mašīnas darba zonas vai vismaz 30 metru attālumā, ja plaušana tiek veikta smagos apstāklos.
• Nestrādājiet uz mitras zāles, zem lietus vai, ja pastāv negaisa un it īpaši zibens risks.

• Ja vien iespējams, centieties nestrādāt uz mitras vai slidenas virsmas, kā arī uz pārāk nelīdzenas vai slīpas virsmas, kura nenodrošina operatora stabilitāti darba laikā.

• Nepakļaujiet ierīci lietus vai mitruma iedarbībai. Ja ierīcē iekļūst ūdens, palielinās elektriskā trieciena risks.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, slēptām bīstamības avotiem un šķēršļu esamībai, kuri var ierobežot redzamību.
• Esiet Íoti uzmanīgs, atrodoties krauju, bedru vai dambju tuvumā.
• Strādājiet škērsām nogāzei un nekad nestrādājiet augšup/lejup, pievēršot lielu uzmanību braukšanas virziena izmaiņām, pārliecinoties par savu atbalsta punktu un vienmēr stāvot aiz griezējierīces.
• Uzmanīties no celu satiksmes, braucot ar mašīnu tās tuvumā.

b) Rīcība

• Darba laikā vienmēr cieši turiet mašīnu ar divām rokām, turot dzinēja mezglu kermeṇa labajā pusē un griešanas mezglu zem jostas līmeṇa. Neizstiepiet rokas pārāk tālu.
• Izvairieties no nonākšanas saskarē ar iezemētām virsmām, tādām kā caurules, radiatori, krāsnis un ledusskapi. Ja ķermenis saskaras ar iezemētu virsmu, palielinās elektriskā trieciena risks.
• Sekojiet tam, lai jūsu stāja būtu droša un stabila, kā arī esiet modrs.
• Nekādā gadījumā neskrieniet, bet ejiet.
• Darba īaikā mašīnai visu laiku jābūt piestiprinātai pie apsējuma.
• Vienmēr turiet rokas un kājas tālu no plaušanas ierīces, gan iedarbināšanas, gan darba laikā.
• Uzmanību: Įaušanas elements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas.
• Uzmaniet priekšmetus, kurus griezējierīce var izmest ārā.
• Esiet uzmanīgs, lai griezējierīce spēcīgi neuzdurtos priekšmetiem/škēršliem. Ja griezējierīce saduras ar škērsli/priekšmetu, var rasties atsitiens (kickback). Šī sadursme var radīt pēkšņu grūdienu pretējā virzienā, stumjot griezējierīci uz augšu un operatora virzienā. Atsitiens var izraisīt kontroles zaudēšanu pār mašīnu, kas var novest pie ļoti smagām sekām. Lai izvairītos no atsitiena, ievērojiet atbilstošus piesardzības pasākumus, kas izklāstīti zemāk:
  – Cieši satveriet mašīnu ar abām rokām, novietojot savu kermani un rokas tādā pozīcijā, kas laus izturēt atsitiena spēku.
• Neturiet rokas pārāk augstu un nepļaujiet virs vidukļa līmeņa.
  – Izmantojiet tikai ražotāja norādītās griezējierīces.
• levērojiet ražotāja norādījumus par griezējierīces tehnisko apkopi.
• Pievērsiet uzmanību, lai izvairītos no traumu gūšanas auklas apgriešanas ierīces dēļ.

Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties neirovaskulāri traucējumi un bojājumi (tie ir zināmi arī kā "Raynoud fenomens" vai "baltās rokas fenomens") it īpaši, ja jums ir asinsrites traucējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, notirpums, knudēšana, sāpes, ādas krāsas vai struktūras izmaiņa. Šīs pazīmes var pastiprināties zemas apkārtējās vides temperatūras gadījumā un/vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsamazina mašīnas lietošanas ilgums un jāgriežas pie ārsta.

c) Lietošanas ierobežojumi

• Mašīnu nedrīkst lietot personām, kuras nespēj stingri to turēt ar abām rokām un/vai darba laikā saglabāt līdzsvaru, stabili stāvot uz kājām.
• Nekad nelietojiet mašinu ar bojātiem, trūkstošiem vai nepareizi novietotiem aizsargiem.
• Neizmantojiet mašīnu, ja piederumi/instrumenti nav uzstādīti paredzētajās vietās.
• Neizslēdziet, neatvienojiet, nenoņemiet un nemodificējiet uzstādītās drošības sistēmas/mikroslēdžus.
• Nelietojiet elektroierīci, ja ar slēdzi to nevar pareizi iedarbināt vai apturēt. Elektroierīce, kuru nevar kontrolēt ar slēdža palīdzību, ir bīstama un tā ir jāremontē.
• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet maza izmēra mašīnu smagu darbu veikšanai; atbilstošas mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.

4) Tehniskā apkope un uzglabāšana

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos.

a) Tehniskā apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot.
• Mašīnas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neiekļūtu starp kustīgo griezējierīci un mašīnas nekustīgām daļām.

Trokšna un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota plaušanas elementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšna līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšna vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšna austiņas, darba laikā taisiet pauzes.

b) Uzglabāšana

- Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

2.3 AKUMULATORS / AKUMULATORU LÄDËTÄJS

SVARĪGI Turpmāk izklāstītie drošības noteikumi ietver norādījumus, kuri ir ietverti attiecīgajā akumulatora un akumulatoru lādētāja rokasgrāmatā, kura ir pievienota mašīnai.

• Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Nepiemērota akumulatoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.
• Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Citu akumulatoru izmantošana var izraisīt traumas un ugunsgrēku.
• Pirms akumulatora uzstādīšanas pārliecinieties, vai ierīce ir izslēgta. Akumulatora uzstādīšana ieslēgtajā elektriskajā ierīcē var izraisīt ugunsgrēku.
• Kamēr akumulators netiek izmantots, turiet to tālu no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kuri var izraisīt izvadu īssavienojumu. Akumulatora spailu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.
• Neizmantojiet akumulatora lādētāju vietās, kur ir tvaiki, uzliesmojošas vielas vai viegli uzliesmojošas virsmas, piemēram, papīrs, audums utt.. Uzlādes laikā akumulatora lādētājs uzsilst un var izraisīt ugunsgrēku..
• Akumulatoru transportēšanas laikā sekojiet tam, lai starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla konteineros.

2.4 APKÄRTËJÄS VIDES AIZSARDZİBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

Centieties neklūt par jūsu kaiminu traucējumu cēloni. Izmantojiet mašinu tikai piemērotā laikā

(neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem).

Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.

Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.

Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaṇā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaṇā ar nacionālo

likumdošanu, vecas elektriskās iekārtas ir jānodod atseviški, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju.

Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos vidi saudzējošā veidā. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod škirotai pārstrādei uzņēmumā,

kas nodarbojas ar litija jonu akumulatoru utilizāciju.

Izlietoto izstrādājumu un iepakojumu škirotā vākšana lauj pārstrādāt un atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana lauj izvairīties no vides piesārṇošanas un

samazina pieprasījumu pēc izejvielām.

2.5 ATLIKUŠIE RISKI

Pat tajā gadījumā, ja tiek ievēroti visi drošības noteikumi, pastāv daži papildus riski, no kuriem nav iespējams izvairīties. Nemot vērā mašīnas konstrukcijas īpatnības, pastāv šādi potenciālie riski:

• Dalinu uzmešana, kas var ievainot acis;
• Dzirdes orgānu bojājumi, ja netiek izmantoti nekādi dzirdes orgānu aizsarglīdzekļi.

3. PĀRZINIET MAŠĪNU

3.1 MAŠINAS APRAKSTS UN PAREDZETAIS LIETOJUMS

Šī mašina ir uzskatāma par dārza iekārtu, jeb precīzāk tas ir pārnesams krūmgriezis/plaujmašina ar akumulatora barošanu.

Mašīnas galvenā sastāvdaļa ir dzinējs, kas darbina griezējierīci, kurai var būt dažādas konfigurācijas atbilstoši veicamajai funkcijai.

Operators var atbalstīt mašīnu ar siksnas palīdzību un viņš var darbināt galvenās vadības ierīces, visu laiku atrodoties drošā attālumā no griezējierīces.

3.1.1 Paredzētais izmantošanas veids

Šī mašīna ir izstrādāta un izgatavota šādiem mērkiem:

• zāles un nekokveida augu plaušana ar neilona auklas palīdzību, kas ievietota auklas turēšanas galviņā;
• augstas zāles, vārgu krūmu, zaru un kokveida krūmāju plaušana, kuru diametrs nepārsniedz 2 cm, izmantojot metāla vai plastmasas asmenus;
• mašinu drīkst izmantot tikai viens operators.

3.1.2 Nepareiza lietošana

Jebkura cita veida izmantošana, kas atšķiras no iepriekšminētās, var būt bīstama un nodarīt miesas bojājumus un/vai radīt materiālos zaudējumus. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

- mašīnas izmantošana slaucīšanai, noliecot auklas turēšanas galviņu. Dzinēja jauda ir pietiekoša, lai uzmestu priekšmetus un nelielus akmeņus 15 metru vai pat lielākā attālumā, kas var radīt bojājumus vai traumas;

- dzīvžoga izlīdzināšana vai citi darbi, kuru laikā griezējierīce nav paralēla zemes virsmai;

- krūmu, krūmāju un puku griešana un sasmalcināšana;

- koku apcirpšana;

- mašinas lietošana materiālu griešanai, kuri nav augu izcelsmes materiāli;

- mašinas lietošana, kamēr griezējierīce atrodas virs operatora jostas līmeņa;

- mašinas izmantošana publiskos dārzos, parkos, sporta centros, uz celiem, nometnēs un mežos;

- griezejierīču izmantošana, kas atškiras no tabulā “Tehniskie dati” norādītajām griezejierīcēm. Nopietnu ievainojumu un traumu bīstamība.

-mašinas lietošana vienlaicīgi vairākām personām.

SVARIGI Mašinas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

3.1.3 Lietotāja tips

Šī mašīna ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem. Tā ir paredzēta "neprofesionālai lietošanai".

3.2 DROŠĪBAS ZĪMES

Uz mašinas ir atrodami dažādi simboli (2. att.). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību.

Simbolu nozime:

UZMANIBU! BISTAMI! Ja šo mašinu izmanto nepareizi, tā var būt bīstama gan jums, gan citām personām.

Uzmanību! Uzmanīgi izlasiet instrukciju pirms mašīnas lietošanas.

Bīstamība! Izmantojiet dzirdes aizsargierīces, aizsargbrilles un aizsargkiveri.

Izmantojiet cimdus un aizsargapavus.

PRIEKŠMETU IZMEŠANAS RISKS! Uzmaniet

griezējierīces uzmestos priekšmetus, tie var izraisīt nopietnas cilvēku traumas un mantas bojājumus.

PRIEKŠMETU IZMEŠANAS RISKS! Sekojiet tam, lai visi cilvēki un mājdzīvnieki atrastos vismaz 15 m attālumā, kamēr tiek izmantota mašīna.

Uzmaniet asmens grūdienu.

Neizmantojiet ripzāga asmenus. Bīstamība: Ripzāga asmeņu izmantošana uz modeliem, kuri tam nav paredzēti, pakļauj lietotāju ħoti smagu vai pat letālu traumu gūšanas riskam.

Nepaklaujiet lietus (vai mitruma) iedarbībai.

SVARĪGI Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

3.3 IZSTRĀDĀJUMA IDENTIFIKĀCIJAS ETIKSETE

Izstrādājuma identifikācijas etiketē ir norādīti šādi dati (1. att.):

1. Skañas intensitātes līmenis
2. Atbilstības markējums
3. Izgatavošanas gads
4. Mašinas tips
5. Ražotāja pamatmodelis
6. Sērijas numurs
7. Ražotāja nosaukums un adrese
8. Artikula kods

Pierakstiet mašinas identifikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējiem vākiem.

SVARĪGI Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiketē norādītos identifikācijas datus.

SVARĪGI Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENAS SASTAVDALAS

Mašina sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att.):

A. Dzinējs: nodrošina griezējierīces piedziņu, izmantojot transmisijas vārpstu un leņķisko pārvadu.
B. Kāts: savieno aizmugurējo rokturi ar dzinēja mezglu.
C. Griezējierīce: tā ir augu griešanai paredzētā dala

1. Auklas turēšanas galviņa: griezējierīce ar neilona auklu.
2. Asmens ar 3 smailēm, 4 smailēm: griezējierīce metāla diska veidā (kastē).

D. Griezējierīces aizsargs: tas ir drošības aizsargs, kas neļauj priekšmetiem, kas nonāk saskarē ar griezējierīci, tikt izmestiem tālu no mašīnas.

E. Priekšējais rokturis: pusapaļā formā, ľauj vadīt mašīnu un ir aprīkots ar kāju aizsargbarjeru.

F. Aizmugurējais rokturis: Įauj vadīt mašīnu un uz tā ir uzstādītas galvenās vadības ierīces mašīnas ieslēgšanai/izslēgšanai/paātrināšanai.

G. Stūre: rokturis "vērša raga" formā, kas uzstādīts škērsām vārpstai un asimetriski attiecībā pret to; ľauj vadīt mašīnu un uz tā labajā pusē ir uzstādītas galvenās vadības ierīces mašīnas ieslēgšanai/izslēgšanai/paātrināšanai.

H. Kājas aizsargbarjera: šis aizsargs lauj izvairīties no nejaušas saskares ar griezējierīci darba laikā.

I. Siksnas: piederums, kas sastāv no auduma siksnām un, uzvelkot to uz pleciem, tas palīdz atbalstīt mašīnas svaru darba laikā.

1. viena siksna

2. dubultsiksna

J. Siksnu stiprinājuma vieta: vieta, kurā siksnas piestiprina pie mašīnas.

K. Asmens aizsargs (mašīnas transportēšanai un pārvietošanai): aizsargā pret nejaušiem kontaktiem ar griezējierīci, kuri var izraisīt nopietnas traumas.

L. Akumulators (ja nav piegādāts ar mašīnu, sk. par. 15.1 "Papildaprīkojums"): nodrošina elektriskās strāvas padevi ierīcei; tā raksturojumi un lietošanas noteikumi ir aprakstīti attiecīgajā rokasgrāmatā.

M. Akumulatoru lādētājs (papildaprīkojums, sk. par. 15.2): šo ierīci izmanto akumulatora uzlādēšanai. Ir pieejami divi akumulatora lādētāja modeli: M1 (ātrais akumulatora lādētājs); M2 (standarta akumulatora lādētājs).

N. Akumulatoru pārnēsāšanas mugursoma (papildaprīkojums, par.15.3): ierīce, kurā iespējams ievietot akumulatorus.

O. Savienojuma kabelis: kabelis, kas lauj mašīnu savienot ar akumulatoru pārnēsāšanas mugursomu.

P. Akumulatora simulators (papildaprīkojums, par.15.4): ierīce, kura, to ievietojot mašīnas nodalījumā, ľauj izmantot akumulatora pārnēsāšanas mugursomu.

4. MONTĀŽA

SVARĪGI Drošības noteikumī, kuri jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem.

Uzglabāšanas un transportēšanas iemeslu dēl dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma nonemšanas, ievērojot sekojošus norādījumus.

⚠️ Izpakošana un montāžas pabeigšana jāveic uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojumu pārvietošanai, izmantojot tikai piemērotus līdzekļus. Neizmantojiet mašīnu, kamēr nav izpildīti norādījumi, kas minēti nodalā “MONTĀŽA”.

4.1 MONTĀŽAS SASTĀVDALAS

lepakojumā ir iekļautas montāžas sastāvdaļas.

4.1.1 Izpakošana

1. Uzmanīgi atveriet iepakojumu, lai nepazaudētu sastāvdaļas.
2. Izlasiet kastē esošo dokumentāciju, tai skaitā šo instrukciju.
3. Izņemiet no kastes visas sastāvdaļas, kas vēl nav saliktas.
4. Iznemiet mašinu no kastes.
5. Utilizējiet kasti un iepakojumu ievērojot vietējo likumdošanu.

⚠ Pirms montāžas veikšanas, pārbaudiet, vai akumulators ir ievietots attiecīgajā nodalījumā.

4.2 ROKTURU MONTĀŽA

4.2.1 Priekšējā roktura montāža

1. Novietojiet priekšējo rokturi (3.A.att.) uz kāta (3.B. att.).
2. Uzstādiet kājas aizsargbarjeru (att. 3.C) uz roktura, pārliecinoties, ka tā ir vērsta kreisajā pusē.
3. Pievienojiet rokturi kāju aizsargam ar skrūvēm (3.D att.) un uzgriežniem (3.E att.)

4.2.2 Stūres uzstādīšana

1. Atskrūvējiet centrālo rokturi (att. 4.A) un nonemiet vācīnu (att. 4.B).
2. Uzlieciet stūri (att. 4.C), raugoties, lai vadības komandas atrastos labajā pusē.
3. Pagrieziet stūri visērtākajā darba pozīcijā un to nobloķējiet, ar vācina (att. 4.B) un roktura (att. 4.A) palīdzību.

PIEZIME Palaižot valīgāk rokturi (att.

4.A) stūri var pagriezt, lai samazinātu ierīces izmērus uzglabāšanas laikā.

4.3 GRIEZĒJIERĪČU UN ATTIECĪGO AIZSARGU MONTĀŽA/DEMONTĀŽA

Valkājiet aizsargcimdus.

SVARĪGI Katru reizi, kad jāmaina griezējierīce, izņemiet no nodalījuma akumulatoru un noņemiet visas ierīces detaļas.

4.3.1 Griezējierīces atlase

Izvēlieties veicamajam darbam vispiemērotāko griezējierīci, ṣemot vērā sekojošus ierobežojumus:

• izmantojot auklas turēšanas galviņu, var plaut augstu zāli un nekokveida augus blakus žogiem, sienām, pamatiem, trotuāriem, apkārt kokiem u.c., vai pilnīgi notīrīt atsevišku dārza daļu
• asmeņi ar 3 smailēm un 4 smailēm ir piemēroti krūmāju un nelielu krūmu pļaušanai līdz 2 cm diametrā.

4.3.2 Griezējierīces aizsarga montāža

1. Uzstādiet aizsargu (att. 5.A) pret motora bloka atverēm (att. 5.B).
2. Līdz galam pieskrūvējiet skrūves (att. 5.C).

PIEZIME Uz griezējierīces aizsarga ir šāds simbols:

Tas norāda uz griezējierīces griešanās virzienu.

4.3.3 Griezējierīces montāža/demontāža

4.3.3.a Auklas turēšanas galviņas stiprinājums

1. Nospiediet pogu (att. 6.A) un, turot to, pagrieziet galviņu, līdz atskan klikšķis, kas bloķē dzinēja vārpstu un visu auklas turēšanas galviņas korpusu (att. 6.B).
2. Uzstādiet auklas turēšanas galviņu (att. 6.B), pieskrūvējot to pulkstenrādītāja virzienā.

SVARĪGI Auklas turēšanas galviņas izmantošanas laikā vienmēr jābūt uzstādītam auklas nazim (att. 7.A). Piegādes laikā mašinā ir iestatīts 38 cm plaušanas diametrs.

4.3.3.b Auklas turēšanas galviņas nonemšana

1. Nospiediet pogu (att. 6.A) un, turot to, pagrieziet galviņu (att. 6.B), līdz atskan klikšķis, kas bloķē dzinēja vārpstu un visu auklas turēšanas galviņas korpusu.
2. Demontējiet auklas turēšanas galviņu (att. 6.B), atskrūvējot to pretēji pulksteņrādītāja virzienam.

4.3.3.c Asmens ar 3 smailēm, 4 smailēm uzstādīšana

⚠️ Uzstādiet aizsargu uz asmens.

1. Uzstādiet asmeni (8.B att.) un ārējo gredzenu (8.C att.) tā, lai platākā daļa būtu vērsta asmens virzienā.
2. Uzstādiet ārējo vāku (8.D att.), nepievelkot uzgriezni (8.E att.).

3. Nospiediet pogu (8.A att.), ar roku pagriežot asmeni (8.B att.), līdz tas ievietojas iekšējā gredzena caurumā, blokējot rotāciju.

4. Uzskrūvējiet uzgriezni (8.E. att.), un pievelciet to pilnīgi pulksteņrādītāja virzienā, izmantojot norādīto atslēgu.

5. Iznemiet atslēgu, lai atblokētu griešanos.

4.3.3.d Asmens ar 3 smailēm, 4 smailēm nonemšana

Uzstādiet aizsargu uz asmens.

1. Nospiediet pogu (8.A att.), ar roku pagriežot asmeni (8.B att.), līdz tas ievietojas iekšējā gredzena caurumā, blokējot rotāciju.
2. Atskrūvējiet uzgriezni (8.Ė att.) pretēji pulksteņrādītāju kustības virzienam un nonemiet ārējo vāku (8.D att.).
3. Noņemiet ārējo gredzenu (8.C att.), pēc tam noņemiet asmeni (8.B att.).

4.4 AKUMULATORU PĀRNĒSĀŠANAS MUGURSOMAS SAGATAVOŠANA (JA PAREDZĒTA)

Akumulatoru pārnēsāšanas mugursoma tiek piegādāta jau samontēta (1.N att.), un to var atākēt no plecu siksnas turētāja (9. att.) un pārnēsāt, turot rokās. Lai atākētu akumulatoru pārnēsāšanas mugursomu, piespiediet divas augšējās pogas (9.A att.). Vietas akumulatoriem atrodas abās mugursomas pusēs (10. att.) Mugursomas labajā pusē atrodas:

• kabela kontaktligzda (11.A att.)
• akumulatora selektors (11.B att.)
• USB ligzda citu ieriču (piem., mobilo tālruņu) uzlādei (11.C att.)

Lai izvairītos no kabeļa brīvgaitas, abās pusēs un aizmugurē ir ejas, caur kurām barošanas kabeli var izvilkt cauri.

5. VADĪBAS IERĪCES

5.1 DROŠĪBAS POGA (AKTIVIZĀCIJAS/DEAKTIVIZĀCIJAS IERĪCE)

Nospiežot šo pogu (12.C att., 13.C att.), tiek ieslėgta vai izslėgta mašīnas elektriskā kēde un iedegas atbilstošā gaismas diode (12.E att., 13.E att.).

Nospiežot ātruma pogu (12.D att., 13.D att.), tiek definēts griešanas ātrums un iedegas 2 atbilstošās gaismas diodes (12.F att., 13.F att.). Ja darbs tiek pārtraukts (neizslēdzot iekārtu), atkārtotā aktivēšana sāksies atkal ar iepriekš iestatītu ātrumu.

Lampiņas nedeg: elektriskā kēde ir pilnībā izslēgta (OFF).

SVARĪGI Pārvietošanas

laikā nekādā gadījumā neturiet pirkstu uz pogas, lai izvairītos no nejaušas ieslēgšanas.

lekārtas bojājuma gadījumā iedegas ikona "Brīdinājums" (12.G att., 13.G att.) (sk. tabulas "Bojājumu identifikācija", par. 14.).

5.2 AKSELERATORA VADIBAS SVIRA

Lauj ieslēgt un regulēt griezējierīces ātrumu.

Akseleratora vadības sviras aktivizēšana (12.A att., 13.A att.) ir iespējama tikai tad, ja vienlaikus tiek nospiesta akseleratora drošības svira (12.B-M att., 13.B-M att.).

Griezējierīce automātiski apstājas pēc akseleratora vadības sviras atlaišanas.

5.3 AKSELERATORA DROŠIBAS SVIRA

Akseleratora drošības svira (12.B-M att., 13.B-M att.) ľauj aktivizēt akseleratora vadības sviru (12.A att., 13.A att.).

6. MAŠINAS IZMANTOŠANA

SVARIGI Drošības noteikumi, kurī jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem.

6.1 SAGATAVOŠANAS DARBI

Pirms darba uzsākšanas ir jāveic virkne pārbaužu un darbību, lai pārliecinātos, ka darbs tiek veikts efektīvi un maksimālajos drošības apstāklos:

1. pārliecinieties, ka akumulators nav ievietots attiecīgajā nodalījumā;

2. novietot mašīnu horizontālā stāvoklī un, lai tā ir stabili atbalstīta uz zemes;

3. izvēlieties veicamajam darbam vispiemērotāko griezējierīci (par. 4.3.1);

4. pārbaudiet akumulatoru (par. 6.1.1);
5. pareizi uzvelciet siksnas (par. 6.1.2).

6.1.1 Akumulatora pārbaude

Mašina ir piegādāta bez akumulatora.

legādājieties akumulatoru, kura kapacitāte ir piemērota ekspluatācijas vajadzībām un pilnīgi uzlādējiet to, ievērojot akumulatora rokasgrāmatā izklāstītos norādījumus.

Šai mašinai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".

Pirms katras izmantošanas reizes:

– pārbaudiet akumulatora uzlādes stāvokli, sekojot akumulatora rokasgrāmatā izklāstītajiem norādījumiem.

6.1.2 Siksnu izmantošana

Siksnas vienmēr ir jāuzvelk pirms mašīnas piestiprināšanas pie atbilstoša savienotāja un siksnas jānoregulē atbilstoši operatora augstumam un kermana uzbūvei.

Vienmēr izmantojiet mašīnas svaram piemērotas siksnas:

• mašinām, kas sver mazāk par 7,5 kg, var izmantot modelus ar vienu vai dubultsiksnu;
• mašinām, kas sver vairāk par 7,5 kg, drīkst izmantot tikai modeli ar dubultsiksnu.

- Modeli ar vienu siksnu

Siksnas vienmēr ir jāuzvelk pirms mašīnas piestiprināšanas pie atbilstoša savienotāja.

Siksna (att. 14.A) jäpärliek pāri kreisajam plecam uz labā sāna pusi.

Siksna ir jālieto ar:

– atbalstu (14.A.1 att.), mašīnas sakabes karabīni 14.A.2 att.) un ātrās atbrīvošanas stiprinājumu (14.A.3 att.), kam jāatrodas labajā pusē.

- Modeli ar dubultsiksnu

Siksnas vienmēr ir jāuzvelk pirms mašīnas piestiprināšanas pie atbilstoša savienotāja.

Siksna (att. 14.B) ir jālieto ar:

– atbalstu (14.B.1 att.), mašīnas sakabes karabīni (14.B.2 att.) un ātrās atbrīvošanas stiprinājumu (14.B.3 att.), kam jāatrodas labajā pusē.
– ātrās atbrīvošanas stiprinājumu priekšā (14.B.3 att.);
– operatoram uz muguras sakrustotām siksnām (14.B.4 att.);

– pareizi nostiprinātām sprādzēm (14.B.5 att.). Siksnām jābūt pievilktām tā, lai slodze uz pleciem tiktu sadalīta vienmērīgi.

6.1.3 Mugursomas lietošana (ja paredzēta)

1. levietojiet akumulatoru vienā no akumulatoru pārnēsāšanas mugursomas attiecīgajiem nodalījumiem (10. att.), iestumjot to līdz galam līdz klikšķim, lai to noblokētu un nodrošinātu elektrisko kontaktu;
2. pievienojiet kabeli mugursomas atbilstošajai kontaktligzdai (11.A att.) un pagrieziet to, līdz ir dzirdams klikšķis, tādējādi to nofiksējot vietā un nodrošinot elektrisko kontaktu;
3. noregulējiet plecu siksnas un aizveriet siksnas priekšpusē (15. att.).

6.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās.

Pirms izmantošanas vienmēr veiciet šības pārbaudes.

6.2.1 Vispārīga pārbaude

Poz.	Rezultāts
Rokturi (att. 1.E; att. 1.G).	Tīri, sausi, pareizi un cieši piestiprināti pie mašīnas.
Griezējierīces aizsargs (att. 1.D).	Pareizi un cieši piestiprināts pie mašīnas, nav nodilis vai bojāts.
Siksnu stiprinājuma vieta (att. 1.J).	Pareizi izvietots.
Mašīnas un griezējierīces skrūves.	Labi piestiprinātas (nav izlodzījušas).
Griezējierīce (att. 1.C.1; att. 1.C.2).	Tīra, nav bojāta vai nodilusi.
Metāla asmens (ja uzstādīts) (att. 1.C.2).	Labi uzasināts.
Akumulators (att. 1.L)	Korpuss nav bojāts, nav šķidruma noplūdes.
Dzesēšanas gaisa kanāli (par 7.3).	Nav aizsprostoti.
Mašīna	Nav bojājumu vai nodiluma pazīmju.
Akseleratora vadības svira (12.A att., 13.A att.), akseleratora drošības svira (12.B att., 13.B att.).	Tām jākustas brīvi, bez pārmērīga spēka pielietošanas.

Izmēginājuma brauciens Nav spēcīgas vibrācijas. Nav neparastu trokšņu.

6.2.2 Mašinas darbības pārbaude

Darbība Rezultāts
1. levietojiet akumulatoruattiecīgajā nodalījumā(par. 7.2.3 );2. nospiediet drošības pogu (12.C att.,13.C att.)	Gaismas diodei(12.E att., 13.E att.)jāiedegas (elektriskā kēde ir aktivizēta).
1. ledarbiniet mašīnu(par. 6.3);2. vienlaikus darbiniet akseleratora vadības sviru (12.A att., 13.A att.) un akseleratora drošības sviru (12.B att., 13.B att.);3. atbrīvojiet akseleratora vadības sviru (12.A att., 13.A att.) un akseleratora drošības sviru (12.B att.,13.B att.).	1. Griezējierīcei nav jākustas.2. Griezējierīcei jākustas.3. Svirām ir automātiski un ātri jāatgriežas neitrālā stāvoklī un griezējierīcei ir jāapstājas.
Nospiediet tikai akse-leratora vadības sviru(12.A att., 13.A att.).	Akseleratora vadības svirai jāpaliek blokētai.

Ja jebkurš no rezultātiem atškirsies no turpmākajās tabulās norādītās informācijas, mašīnu nedrīkst izmantot! Nogādājiet mašīnu servisa centrā, lai to pārbaudītu un salabotu.

6.3 IEDARBINĀŠANA

6.3.1 ledarbināšana ar akumulatoru

1. Noņemiet asmens aizsardzību (att. 1.K) (ja tā ir uzstādīta);
2. pārliecinieties, ka griezējierīce nepieskaras zemei un citiem priekšmetiem;
3. pareizi ievietojiet akumulatoru attiecīgajā nodalījumā (16.A att.) (par. 7.2.3);
4. nospiediet drošības pogu (12.C att., 13.C att.); vienlaikus darbiniet akseleratora vadības sviru (12.A att., 13.A att.) un akseleratora drošības sviru (12.B-M att., 13.B-M att.).

6.3.2 ledarbināšana ar akumulatora simulatoru (ja paredzēts)

1. Nonemiet asmens aizsargu (1.K att.);
2. pārliecinieties, ka griezējierīce nepieskaras zemei un citiem priekšmetiem;
3. pareizi ievietojiet akumulatora simulatoru (16.P att.) attiecīgajā mašīnas nodalījumā (16.A att.);
4. pievienojiet savienojuma kabeli (16.O att.) akumulatora simulatoram;
5. izvēlieties akumulatoru, aktivizējot to ar selektora palīdzību (11.B att.);
6. nospiediet drošības pogu (12.C att., 13.C att.);
7. nospiediet akseleratora vadības mēlīti (12.A att., 13.A att.); vienlaikus darbiniet akseleratora vadības sviru (12.A att., 13.A att.) un akseleratora drošības sviru (12.B-M att., 13.B-M att.).

6.4 DARBS

PIEZIME Pirms pirmās plaušanas tiek rekomendēts labi iepazīties ar mašīnu un ar piemērotu plaušanas tehniku, pamēginot pareizi uzvilkt siksnas, cieši satvert mašīnu un veikt darbam nepieciešamas kustības.

Turpmāk ir izklāstīti mašīnas izmantošanas norādījumi:

– vienmēr piesprādzējiet mašīnu pie pareizi uzvilktas siksnas (par. 6.1.2).
– vienmēr cieši turiet mašīnu ar abām rokām, turot dzinēja mezglu ķermeņa labajā pusē un griešanas mezglu zem jostas līmeņa.

PIEZIME Lietošanas laikā akumulators ir aizsargāts pret pilnīgu izlādēšanos ar aizsargierīci, kas izslēdz mašīnu un blokē tās darbību.

PIEZIME Akumulatora darbības ilgums autonomā režīmā (un, tātad, zāles platība, ko var nopļaut pirms atkārtotas uzlādes) ir atkarīgs no dažādiem faktoriem, kuri ir aprakstīti (par. 7.2.1).

PIEZIMEPēc vienas neaktivitātes minūtes, ja tā ir ieslēgta, iekārta automatiski izslēgsies.

6.4.1 Darba tehnika

6.4.1.a Auklas turēšanas galviņa

⚠️ Izmantojiet TIKAI neilona auklas. Metāla aukļu, plastificētu metāla aukļu un/vai galviņai nepiemērotu aukļu izmantošana var

novest pie smagu traumu vai ievainojumu gūšanas.

a. Plaušana kustibā (plauja)

Pārvietojieties vienmērīgi, veicot lokveida kustības, kā ar parastu izkapti, nenoliekot auklas turēšanas galviņu (att. 17).

Vispirms pamēginiet nopļaut zāli pareizā augstumā nelielā apgabalā, lai nodrošinātu vienādu plaušanas augstumu, turot auklas turēšanas galviņu nemainīgā attālumā no zemes virsmas.

Cietu augu plaušanas laikā auklas turēšanas galviņu var noliekt apmēram uz 30° kreisajā pusē.

Nestrādājiet šādā veidā, ja pastāv

priekšmetu izmešanas risks, kuri var ievainot cilvēkus, dzīvniekus vai nodarīt bojājumus.

b. Precīza plaušana (apgriešana)

Nedaudz nolieciet mašīnu, lai auklas turēšanas galviņas apakšējā mala nepieskartos zemes virsmai un lai plaušanas līnija atrastos vēlamajā punktā, griezējierīci vienmēr turiet tālu no operatora.

c. Plaušana žogu / pamatu tuvumā

Lēni pietuviniet auklas turēšanas galviņu žogam, stabiem, akmeņiem, sienām utt., sekojot tam, lai tā neatsistos pret šiem priekšmetiem (att. 18).

Ja auklas atsitas pret cietu priekšmetu, tā var saplīst vai nodilt; ja tā aizkersies aiz žoga, tā var asi notrūkt.

Jebkurā gadījumā, plaušanas laikā apkārt trotuāriem, pamatiem, sienām utt. auklas nodilums var būt lielāks, nekā parasti.

d. Plaušana apkārt kokiem

Ejiet apkārt kokam no kreisas puses labajā pusē, lēni pietuvinoties stumbram tā, lai aukla nenonāktu saskarē ar stumbru, un nedaudz noliecot auklas turēšanas galviņu uz priekšu (att. 19).

Nemiet vērā, ka neilona aukla var nogriezt vai sabojāt nelielus krūmus un, ka, ja neilona aukla nonāks saskarē ar krūmiem vai kociem ar mīkstu mizu, tas var nopietni sabojāt augu.

6.4.1.b Asmens ar 3 smailēm, 4 smailēm

Sāciet plaušanu no vegetācijas virspuses, tad laidiet plaušanas asmeni zemāk, lai nogrieztu zarus, griežot tos pa nelieliem gabaliem (att. 20).

6.4.2 Galviņas auklas garuma regulēšana darba laikā

Šī mašīna ir aprīkota ar galviņu ar automātisko auklas padevi.

Galviñas auklas garums tiek regulēts:

• kad aukla nodilst un klüst īsāka;
• kad dzinēja griešanās ātrums klūst lielāks par ierastu;
• kad samazinās plaušanas efektivitāte.

• padauziet auklas turēšanas galviņu pret zemi (att. 21), turot akseleratora vadības sviru līdz galam nospiestu;
• aukla tiek padota automātiski un auklas nazis (att. 7.A) nogriež lieko daļu.

6.5 LIETOŠANAS IETEIKUMI

Izmantošanas laikā iesakām periodiski izņemt nezāli, kas aptinās apkārt mašīnai, lai izvairītos no dzinēja (att. 1.A) pārkaršanas, kas var rasties, ja zāle noklūst zem griezējierīces aizsarga (att. 1.D).

Rīkojieties, kā ir aprakstīts turpmāk:

• apturiet mašinu (par. 6.6);
• iznemiet akumulatoru (par 7.2.2);
• valkājiet darba cimdus;
• iznemiet zāli ar skrūvgrieža palīdzību, lai nodrošinātu dzinēja pareizu dzesēšanu.

6.6 APTURĒŠANA

Lai apturētu mašīnu:

1. atlaidiet akseleratora vadības sviru (12.A att., 13.A att.);
2. izslēdziet drošības pogu (12.C att., 13.C att.);
3. uzgaidiet, kamēr griezējierīce apstāsies.

⚠️ Pēc mašīnas apturēšanas paiet dažas sekundes pirms griezējierīce apstājas.

SVARĪGI Vienmēr apturiet mašīnu pārvietojot mašīnu darba zonas ietvaros.

⚠️ Pārvietošanās laikā nekādā gadījumā neturiet pirkstu uz drošības pogas, lai izvairītos no nejaušas ieslēgšanas.

6.7 PĒC IZMANTOŠANAS

6.7.1 Pēc lietošanas ar akumulatoru

- Izņemiet akumulatoru no nodalījuma (22.B att.) un uzlādējiet to (par. 7.2.2).

• Kad griezējierīce apstāsies, uzstādiet asmens aizsargu (att. 1.K).
• Laujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
  • Veiciet tīrīšanu (par. 7.3).
• Pārbaudiet, vai nav valīgas vai bojātas detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē valīgās skrūves un bultskrūves, vai ari jāsazinās ar pilnvaroto palīdzības dienestu.

6.7.2 Pēc lietošanas ar akumulatora simulatoru (ja paredzēts)

1. Novietojiet akumulatoru pārnēsāšanas mugursomas selektoru (11.B att.) "OFF" (izslēgtā) stāvoklī;
2. nonemiet akumulatora simulatoru no mašinas (22.P att.);
3. nonemiet akumulatoru pārnēsāšanas mugursomu;
4. atvienojiet savienojuma kabeli no akumulatora simulatora (22.O att.) un no mugursomas (11.A att.)
5. iznemiet akumulatoru no mugursomas (23. att.) un uzlādējiet to (par. 7.2.2);
6. ľaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā;
7. veiciet tīrīšanu (par. 7.3);
8. pārbaudiet, vai nav valīgas vai bojātas detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē valīgās skrūves un bultskrūves, vai arī jāsazinās ar pilnvaroto palīdzības dienestu.

SVARĪGI Vienmēr izņemiet akumulatoru (par. 7.2.2) un uzstādiet asmens aizsardzību katru reizi,ja neizmantojat mašīnu vai atstājat to bez uzraudzības.

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem.

Pirms jebkādu tehniskās apkopes darbu šanas:

• apturiet mašinu;
• iznemiet akumulatoru no nodalijuma un uzlādējiet to (par. 7.2.2);

• pēc griezējierīces apstāšanās, uzstādiet asmens aizsargu (izņemot gadījumus, kad ar to jāveic darbi);

• ľaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;

• izmantojiet piemērotu apgērbu, darba cimdus un aizsargbrilles;
• izlasiet attiecīgo instrukciju.

- Veicamo darbu veids un biežums ir aprakstīts “Tehniskās apkopes tabulā” (nod. 13). Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam terminam.

– Rezerves daļu un piederumu lietošana, kas nav oriģinālie, var negaṭīvi ietekmēt mašīnas ekspluatāciju un drošību. Ražotājs neuzņemas nekādu atbildību par zaudējumiem vai miesas bojājumiem, ko izraisa šie izstrādājumi.

- Originālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem.

SVARĪGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic píe dīlera vai specializētajā servisa centrā.

7.2 AKUMULATORS

7.2.1 Akumulatora darbības ilgums autonomā režīmā

Akumulatora darbības ilgums autonomā režīmā (un, tātad, vegetācijas platība, ko var apstrādāt pirms akumulators būs jāuzlādē) galvenokārt ir atkarīgs no:

a. vides apstākli, kas palielina pieprasījumu pēc energijas:
– blīvu, augstu, mitru augu plaušana;
b. operatora rīcība, kuram ir jāizvairās no:
– mašīnas biežas ieslēgšanas un izslēgšanas darba laikā;
- veicamajam darbam neatbilstošas griezējierīces vai plaušanas metodes izmantošana (par. 6.4);
– plaušanas ātrums nav piemērots plaujamās zāles stāvoklim.

Lai palielinātu akumulatora darbības ilgumu autonomā režīmā iesakām:

• plaujiet zāli, kamēr tā ir sausa;
• pielāgojiet plaušanas ātrumu zāles stāvoklim;
• izmantojiet veicamajam darbam atbilstošu griezējierīci un plaušanas metodi.

Ja jūs vēlaties izmantot mašīnu ilgāk, nekā to atļauj standarta akumulatora darbības laiks, ir iespējami šādi risinājumi:

• iegādājieties otru standarta akumulatoru, lai izlādējušos akumulatoru varētu nekavējoties nomainīt, nepārtraucot darbu;
• iegādājieties akumulatoru, kuram darbības laiks ir lielāks, nekā standarta akumulatoram (par. 15.1).

7.2.2 Akumulatora iznemšana un uzlādēšana

1. Nospiediet blokēšanas pogu, kas atrodas uz mašīnas akumulatora (22.A att.) vai uz akumulatora mugursomā (23. A att.) (ja paredzēta);
2. iznemiet akumulatoru no mašinas (22.B att.) vai no akumulatora pārnēsāšanas mugursomas (23.B att.) (ja paredzēta);
3. ievietojiet akumulatoru (24.A att.) tam paredzētajā vietā akumulatoru lādētājā (24.B att.);
4. pieslēdziet akumulatoru lādētāju (att. 24.B) pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai uz tehnisko datu plāksnītes;
5. pilnīgi uzlādējiet akumulatoru, sekojot akumulatora/akumulatoru lādētāja rokasgrāmatā izklāstītajiem norādījumiem.

PIEZIME Akumulators ir aprikots ar aizsargierici, kas aptur uzlādēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C.

PIEZIME Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

7.2.3 Akumulatora uzstādīšana atpakal mašinā

Pēc uzlādēšanas pabeigšanas:

1. izņemiet akumulatoru (att. 25.A) no akumulatoru lādētāja (neturot to ilgstoši lādētājā pēc uzlādes pabeigšanas);
2. atvienojiet akumulatoru lādētāju (att. 25.B) no elektrības tīkla;
3. ievietojiet akumulatoru tā nodalījumā mašīnā (16.A att.) vai vienā no akumulatora pārnēsāšanas mugursomas nodalījumiem (10. att.) (ja paredzēta)
4. iestumiet akumulatoru līdz galam līdz klikšķim, lai to noblokētu un nodrošinātu elektrisko kontaktu.

7.3 MAŠINAS UN DZINĒJA TĪRĪŠANA

- Vienmēr tīriet mašīnu pēc izmantošanas ar tīru lupatu, kas samitrināta ar neitrālo tīrīšanas līdzekli.

• Novāciet visas mitruma paliekas ar mīkstu un sausu lupatu. Mitrums var radīt elektrošoka risku.
• Plastmasas daļu un rokturu tīrīšanai neizmantojiet agresīvus tīrīšanas līdzekļus vai škīdinātājus.
• Lai samazinātu ugunsgrēka risku, novāciet no mašīnas, un it īpaši no dzinēja, zāli, lapas un smērvielas paliekas.
• Lai izvairitos no dzinēja vai akumulatora pārkaršanas un bojājuma, vienmēr pārliecinieties, ka dzesēšanas gaisa ieplūdes režgi (26. att.) ir tīri un nav aizsērējuši.
• Nemazgājiet mašīnu ar ūdens strūklas palīdzību, lai izvairītos no dzinēja un elektrisko daļu samitrināšanas.

7.4 NOSTIPRINĀTĀJUZGRIEŽNI UN SKRŪVES

• Sekojiet tam, lai uzgriežni un skrūves būtu pievilkti, lai mašina visu laiku atrastos drošā darbības stāvoklī.
• Regulāri pārbaudiet, vai rokturi ir cieši piestiprināti.

8. ĀRKĀRTAS TEHNISKĀ APKOPE

8.1 GRIEZĒJIERĪCES TEHNISKĀ APKOPE

Veicot darbus ar griezējierīci, ṣemiet vērā, ka griezējierīce var izkustēties ari tajā gadījumā, ja akumulators ir izņemts no ligzdas.

Ar šo mašīnu ir paredzēts izmantot griezējierīces, kurām ir tehnisko datu tabulā norādītais kods.

Nemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.

⚠️ Nepieskarieties griezējierīcei, kamēr akumulators nav izņemts un griezējierīce nav pilnībā apstājusies.

⚠️ Uzmanību! Traumas bīstamība bīstamu kustīgu detaļu dēļ!

8.1.1 Asmens asināšana/turēšana

⚠️ Drošības apsvērumu dēļ ir ieteicams asināšanu un līdzsvarošanu veikt specializētajā servisa centrā, kura darbiniekiem ir šīs operācijas veikšanai nepieciešamās zināšanas un instrumenti,

kas lauj novērst asmens bojājuma un ekspluatācijas drošības samazināšanas risku.

Asmenus var izmantot no jebkuras puses. Kad viena smailu puse ir nodilusi, var apgriezt asmeni un izmantot otro smailu pusi.

Jau abas smaiļu puses ir nodilušas, tās ir jāuzasina.

8.1.2 Asmens maina

Asmeni nedrīkst remontēt, tas ir jāmaina, parādās plīšanas pazīmes vai ja ir niegta asināšanas robeža:

Mainas procedūra ir aprakstīta nod. 4.3

8.1.3 Auklas turēšanas galviņas auklas maiņa

1. Izmantojiet tikai 2 mm diametra vadu un nogrieziet jauno vadu norādītajā garumā (27.A att.).
2. Pagrieziet uztīšanas rokturi (28.A att.) un salāgojiet atzīmi uz roktura (29.B att.) ar atzīmi uz galvinas korpusa (29.C att.).
3. levietojiet auklas galu (att. 29.D) vienā no izejas atverēm un izvelciet to no pretējā pusē esošās atveres.
4. Nodrošiniet, lai auklas garums abās pusēs būtu vienāds.
5. Grieziet uztīšanas rokturi (28.A att.) bultinu norādītajā virzienā, lai uztītu auklu, ārā atstājot apmēram 150 mm garu gabalu no abām pusēm (28.B att.).

Gadījumā, ja galviņā ir palikusi veca aukla vai tās daļas, izņemiet to, kā aprakstīts turpmāk:

1. nospiediet mēlītes auklas turēšanas galviņas malās tajās vietās, kas apzīmētas ar "PUSH" (30.A att.), un atkabiniet galviņas apakšējo daļu (30.B att.);
2. iznemiet iekšā palikušo auklas dału;
3. uzstādiet atpakaļ spoli (att. 31.A) attiecīgajā ligzdā;
4. aizveriet galviņu, piekabinot mēlītes (31.B att.) attiecīgajās atverēs (31.C att.), spiežot to līdz galam, līdz atskan klikšķis, kas liecina par to, ka galviņas apakšējā daļa (31.D att.) ir nofiksējusies nofiksējās vietā.

8.2 AUKLAS GRIEŠANAS NAŽA ASINĀŠANA

1. Noņemiet auklas griešanas nazi (7.A att.) no griezējierīces aizsarga (7.B att.), atskrūvējot skrūves (7.C att.).

2. Nostipriniet auklas griešanas nazi spīlēs un uzasiniet to ar plakanas vīles palīdzību, sekojot tam, lai saglabātos sākotnējs griešanas leņķis.

3. Uzlieciet atpakal auklas grišanas nazi (7.A att.) uz griezējierīces aizsarga (7.B att.), pieskrūvējot skrūves (7.C att.).

9. UZGLABĀŠANA

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem.

9.1 MAŠINAS UZGLABĀŠANA

Ja mašina ir jānovieto uzglabāšanā:

• iznemiet akumulatoru no nodalijuma un uzlādējiet to (par. 7.2.2);
• kad griezējierīce apstāsies, uzstādiet asmens aizsargu;
• ľaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;
  • veiciet tīrīšanu (par. 7.3);
• pārbaudiet, vai nav valīgas vai bojātas detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē valīgās skrūves un bultskrūves, vai ari jāsazinās ar pilnvaroto palīdzības dienestu;
• Novietojiet mašīnu uzglabāšanā:
• sausā vidē;
  – no laika apstākliem aizsargātā vietā;
  – bērniem nepieejamā vietā;
• pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

9.2 AKUMULATORA UZGLABĀŠANA

Akumulators jāuzglabā ēnā, vēsā un sausā vietā.

PIEZIME Ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem, lai pagarinātu tā kalpošanas mūžu.

10. PĀRVIETOŠANA UN TRANSPORTĒŠANA

Katru reizi, kad mašina ir jāpārvieto vai jātransportē, jārīkojas šādi:

• apturiet mašīnu (par. 6.6);
• iznemiet akumulatoru no nodalijuma un uzlādējiet to (7.2.2. sad.);
• kad griezējierīce apstāsies, uzstādiet asmens aizsargu;
• valkājiet izturīgus darba cimdus;
• ņemt mašīnu tikai aiz rokturiem un novirzīt griezējierīci pretēji pārvietošanas virzienam.

Transportējot mašīnu transportlīdzeklī, jāievēro šādi norādījumi:

• labi piestipriniet mašīnu ar siksnu un kēžu palīdzību;
  – novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību.

11. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalificēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizëtie servisa centri drîkst veikt garantijas remontu un tehnisko apkopi.
• Autorizëtie servisa centri izmanto tikai originālās rezerves daļas. Originālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.
• Neoriğinālas rezerves daļas un piederumi nav apstiprināti, neoriğinālu rezerves daļu un

piederumu izmantošanas gadījumā garantija tiek anulēta.

- lesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

12. GARANTIJAS SEGUMS

Garantija sedz visus materiāla un ražošanas defektus. Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā.

Garantija nesedz bojājumus, kas radušies šādu iemeslu dēl:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju.
• Neuzmanība.
• Nepareiza vai neatlauta izmantošana vai montāža.
• Neoriğinālu rezerves daļu izmantošana.
• Ar mašinu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana.

Turklāt garantija nesedz:

- Patērējamo materiālu normālu nodilumu, tādu kā griezējierīces, drošības bultskrūves.

- Normālu nodilumu.

Pircēju aizsargā attiecīgas valsts likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.

1. TEHNISKÄS APKOPES TABULA

Operācija	Periodiskums	Piezīmes
MAŠĪNA
Visu stiprinājumu pārbaude	Pirms katraslietošanas reizes	par. 7.4
Drošības pārbaude / Vadības ierīču pārbaude	Pirms katraslietošanas reizes	par. 6.2
Griezējierīces aizsarga pārbaude.	Pirms katraslietošanas reizes	par. 6.2.1
Griezējierīces pārbaude	Pirms katraslietošanas reizes	par. 6.2.1
Akumulatora uzlādēšanas stāvokļa pārbaude	Pirms katraslietošanas reizes	*
Akumulatora uzlāde	Pēc katraslietošanas reizes	par. 7.2.2*
Mašīnas un dzinēja tīrīšana	Pēc katraslietošanas reizes	par. 7.3
Mašīnas bojājumu pārbaude. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.	Pēc katraslietošanas reizes	-

* Sk. akumulatora/akumulatoru lādētāja rokasgrāmatu.

14. TRAUCĒJUMMEKLĒŠANA

PROBLĖMA IESPĖ JAMS CĖLONIS RISINĀJUMS
1. Nospiežot drošības pogu, neiedegas divas zaļās lampiņas	Akumulators nav uzstādīts vai ir uzstādīts nepareizi	Pārliecinieties, ka akumulators ir pareizi ievietots attiecīgajā nodalījumā (par. 7.2.3)
2. Nospiežot drošības pogu, gaismas diode ⚠ (12.G att., 13.G att.) sāk mirgot	Akumulators izlādējies Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2)
3. Dzinējs darba laikā izslēdzas un mirgo gaismas diode ⚠ (12.G att., 13.G att.)	Akumulators izlādējies Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2)
4. Kamēr akseleratora vadības svira un akseleratora drošības svira ir nospiestas, griezējierīce negriežas	Mašina ir bojāta Neizmantojiet mašinu.	Nekavējoties apturiet mašinu, izņemiet akumulatoru un sazinieties ar servisa centru.
5. Dzinēja pārkaršana	Zem griezējierīces aizsarga ir iestrēgusi zāle	Iznemiet iestrēgušo zāli (par. 6.5)
6. Zāli ir grūti nopļaut	Griezējierīce ir sliktā stāvoklī Veiciet griezējierīces tehnisko apkopi (par. 8.1)
7. Apkārt vārpstas ligzdai un auklas turēšanas galviņai uzkrājās zāle	Tiek plauta augsta zāle pārāk tuvu zemei	Plaujiet augstu zāli ar kustību no augšas uz leju, lai izvairītos no zāles uzkrāšanās.
8. Dauzot auklas turēšanas galviņu pret zemi, aukla neiziet ārā	Aukla ir iestrēgusi leelļojiet ar silikona aerosolu
	Spolē atlicis pārāk mazs auklas gabals vai aukla izbeigusies	Nomainiet auklu (nod. 8.1.3)
	Aukla ir nodilusi un ir pārāk īsa Velciet auklu, turot padeves pogu nospiestu
	Aukla ir samežģijusies vai saplīsusi spolē	Iznemiet auklu no spoles un uztiniet to no jauna (nod. 8.1.3)
9. Griezējierīce nonāk saskarē ar kādu priekšmetu.	- Apturiet mašinu, izņemiet akumulatoru un:- pārbaudiet bojājumus;- pārbaudiet, vai ir izlodzījušas detaļas un pievelciet tās;- veiciet detaļu nomaiņu vai remontu autorizētajā servisa centrā.
10. Darba laikā rodas pārmērīgs troksnis un/vai vibrācijas	Izlodzījušas vai bojātas daļas. Apturiet mašinu, izņemiet akumulatoru un:- pārbaudiet bojājumus;- pārbaudiet, vai ir izlodzījušas detaļas un pievelciet tās;- veiciet detaļu nomaiņu vai remontu autorizētajā servisa centrā.
11. Darbības laikā mašina dūmo	Mašina ir bojāta Neizmantojiet mašinu.	Nekavējoties apturiet mašinu, izņemiet akumulatoru un sazinieties ar servisa centru.
12. Zems akumulatora darbības ilgums autonomā režimā	Smagi ekspluatācijas apstākļi ar palielinātu strāvas patēriņu	Optimizējiet darba apstākļus (par. 7.2.1)
	Darba vajadzībām nepiemērots akumulators	Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (par. 15.1)
	Akumulatora kapacitātes samazināšanās	legādājieties jaunu akumulatoru

Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.

PROBLĖMA IESPĖJAMS CĖLONIS RISINĀJUMS
13. Ar akumulatoru lādētāju neizdodas uzlādēt akumulatoru	Akumulators ir nepareizi uzstādīts akumulatoru lādētājā	Pārbaudiet, vai savienojums ir pareizs (par. 7.2.2)
	Nepiemēroti vides apstākļi Veiciet uzlādē	šanu vietā ar piemērotu temperatūru (sk. akumulatora/akumulatoru lādētāja rokasgrāmatu)
	Netīri kontakti lztīriet kontaktus
	Akumulatoru lādētājam netiek padota elektroenerģija	Pārbaudiet, vai ir iesprausta kontaktdakša un, vai elektrības tīkla rozetē ir spriegums
	Bojāts akumulatoru lādētājs Nomainiet,	izmantojot originālo rezerves daļu
	- Ja problēma nepazūd, sk. akumulatora/	akumulatoru lādētāja rokasgrāmatu
14. Indikators (12.G att., 13.G att.) deg fiksētā režīmā	Pašpārbaude neizdevās Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.
15. Indikators (12.G. att. 13.G att.) deg mirgojošā režīmā	Baterijas sakaru klūda Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.
	Rotors blokēts Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.
	Strāvas pārslodze Optimizējiet mašīnas lietošanu.
	PCB pārkarsis Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.

Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.

15. PIEDERUMI PĒC PASŪTĪJUMA

15.1 AKUMULATORI

Ir pieejami akumulatori ar dažādām kapacitātes vērtībām, kas paredzēti dažādām darba vajadzībām (32 att.). Šai mašīnai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".

15.2 AKUMULATORU LĀDĒTĀJS

Šo ierīci izmanto akumulatora uzlādēšanai: ātram (33.A att.), standarta (33.B att.).

15.3 AKUMULATORU PĀRNĒSĀŠANAS MUGURSOM

lerīce, kurā iespējams ievietot divus akumulatorus un kas nodrošina mašīnas darbībai nepieciešamo elektrisko strāvu..

Tā ir aprīkota ar mašīnas savienojuma kabeli (1.Oatt.) un selektoru (11.B att.), kas ľauj izvēlēties vienu no diviem akumulatoriem (pozīcija "1" un "2") un "OFF".

15.4 AKUMULATORA SIMULATORS

lerīce, kura, to ievietojot mašīnas nodalījumā, Įauj izmantot akumulatora pārnēsāšanas mugursomu.

INDICE

1. ОПШТИ ИНФОРМАЦИИ ..... 1
2. БЕЗБЕДНОСНИ МЕРКИ 2
3. ПОЗНАВАНЬЕ НА МАШИНАТА....7

LV • Šīs lietotāja rokasgrāmatas saturs un attēli ir veidoti tikai ST. S.p.A. un ir aizsargāti ar autortiesībām. Jebkāda dokumenta vai tā daļas prettiesiska kopēšana vai pārveide ir stingri aizliegta.
