BRUGSANVISNING BC 700e B STIGA

Bærbar, batteridrevet kratrydder/græsskærer BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: "Se Fig. 2.C" eller blot "(Fig. 2.C)". Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. eller afsnit og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsnit 2.1". INDICE

3.1 Beskrivelse af maskinen og dens tilsigtede

anvendelse ..................................................... 6

3.2 Sikkerhedsmærkning ..................................... 7

5.1 Sikkerhedsknap (til- og frakoblingsanordning)

5.3 Sikkerhedshåndtag til hastighedsregulator... 10

8.1 Vedligeholdelse af klippeanordning ............. 15

8.2 Slibning af trådskærekniven ......................... 16

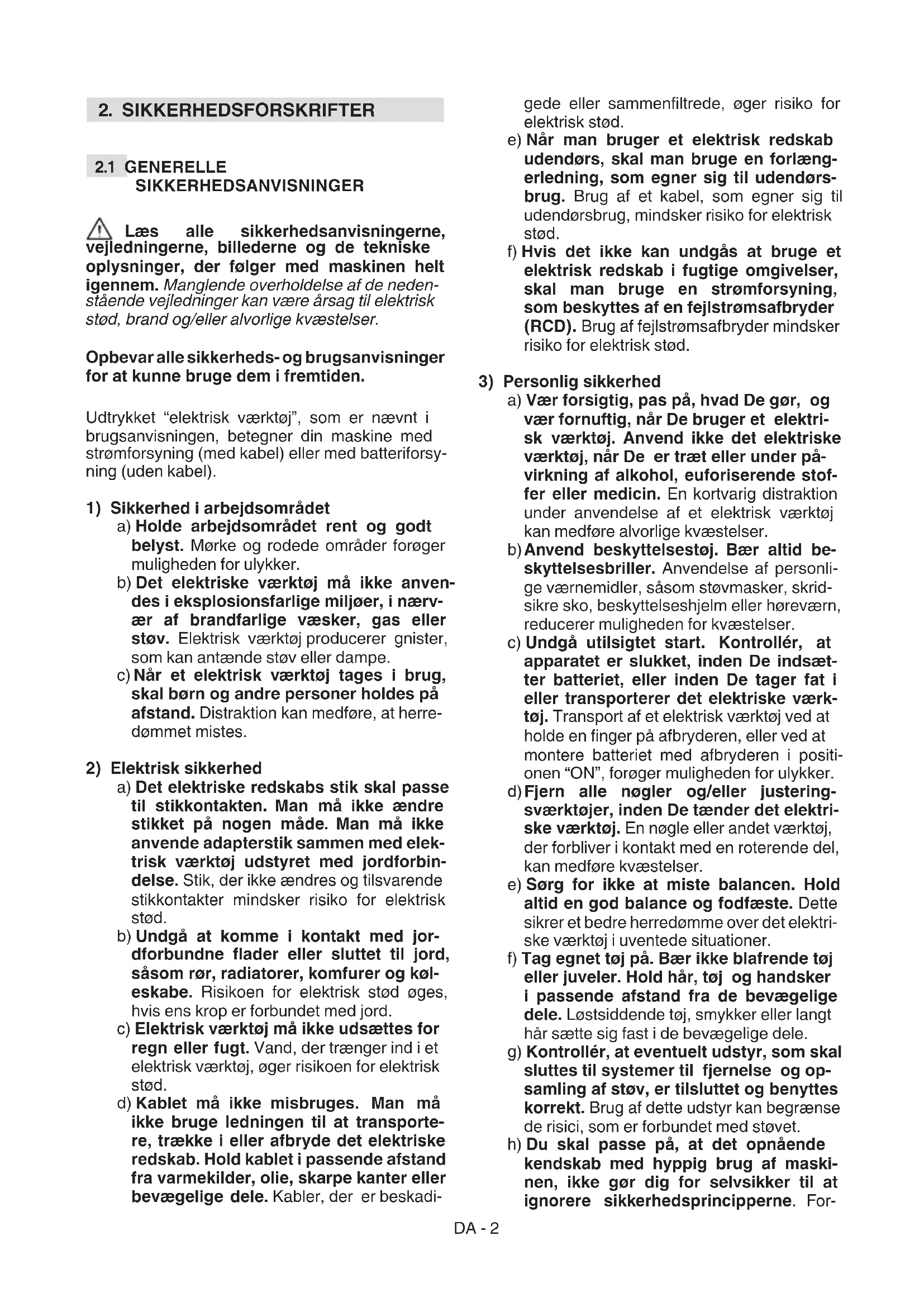

SIKKERHEDSANVISNINGER Læs alle sikkerhedsanvisningerne, vejledningerne, billederne og de tekniske oplysninger, der følger med maskinen helt igennem. Manglende overholdelse af de neden- stående vejledninger kan være årsag til elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerheds- og brugsanvisninger for at kunne bruge dem i fremtiden. Udtrykket “elektrisk værktøj”, som er nævnt i brugsanvisningen, betegner din maskine med strømforsyning (med kabel) eller med batteriforsy- ning (uden kabel).

1) Sikkerhed i arbejdsområdet

a) Holde arbejdsområdet rent og godt belyst. Mørke og rodede områder forøger muligheden for ulykker. b) Det elektriske værktøj må ikke anven- des i eksplosionsfarlige miljøer, i nærv- ær af brandfarlige væsker, gas eller støv. Elektrisk værktøj producerer gnister, som kan antænde støv eller dampe. c) Når et elektrisk værktøj tages i brug, skal børn og andre personer holdes på afstand. Distraktion kan medføre, at herre- dømmet mistes.

2) Elektrisk sikkerhed

a) Det elektriske redskabs stik skal passe til stikkontakten. Man må ikke ændre stikket på nogen måde. Man må ikke anvende adapterstik sammen med elek- trisk værktøj udstyret med jordforbin- delse. Stik, der ikke ændres og tilsvarende stikkontakter mindsker risiko for elektrisk stød. b) Undgå at komme i kontakt med jor- dforbundne ader eller sluttet til jord, såsom rør, radiatorer, komfurer og køl- eskabe. Risikoen for elektrisk stød øges, hvis ens krop er forbundet med jord. c) Elektrisk værktøj må ikke udsættes for regn eller fugt. Vand, der trænger ind i et elektrisk værktøj, øger risikoen for elektrisk stød. d) Kablet må ikke misbruges. Man må ikke bruge ledningen til at transporte- re, trække i eller afbryde det elektriske redskab. Hold kablet i passende afstand fra varmekilder, olie, skarpe kanter eller bevægelige dele. Kabler, der er beskadi- gede eller sammenltrede, øger risiko for elektrisk stød. e) Når man bruger et elektrisk redskab udendørs, skal man bruge en forlæng- erledning, som egner sig til udendørs- brug. Brug af et kabel, som egner sig til udendørsbrug, mindsker risiko for elektrisk stød. f) Hvis det ikke kan undgås at bruge et elektrisk redskab i fugtige omgivelser, skal man bruge en strømforsyning, som beskyttes af en fejlstrømsafbryder (RCD). Brug af fejlstrømsafbryder mindsker risiko for elektrisk stød.

3) Personlig sikkerhed

a) Vær forsigtig, pas på, hvad De gør, og vær fornuftig, når De bruger et elektri- sk værktøj. Anvend ikke det elektriske værktøj, når De er træt eller under på- virkning af alkohol, euforiserende stof- fer eller medicin. En kortvarig distraktion under anvendelse af et elektrisk værktøj kan medføre alvorlige kvæstelser. b) Anvend beskyttelsestøj. Bær altid be- skyttelsesbriller. Anvendelse af personli- ge værnemidler, såsom støvmasker, skrid- sikre sko, beskyttelseshjelm eller høreværn, reducerer muligheden for kvæstelser. c) Undgå utilsigtet start. Kontrollér, at apparatet er slukket, inden De indsæt- ter batteriet, eller inden De tager fat i eller transporterer det elektriske værk- tøj. Transport af et elektrisk værktøj ved at holde en nger på afbryderen, eller ved at montere batteriet med afbryderen i positi- onen “ON”, forøger muligheden for ulykker. d) Fjern alle nøgler og/eller justering- sværktøjer, inden De tænder det elektri- ske værktøj. En nøgle eller andet værktøj, der forbliver i kontakt med en roterende del, kan medføre kvæstelser. e) Sørg for ikke at miste balancen. Hold altid en god balance og fodfæste. Dette sikrer et bedre herredømme over det elektri- ske værktøj i uventede situationer. f) Tag egnet tøj på. Bær ikke blafrende tøj eller juveler. Hold hår, tøj og handsker i passende afstand fra de bevægelige dele. Løstsiddende tøj, smykker eller langt hår sætte sig fast i de bevægelige dele. g) Kontrollér, at eventuelt udstyr, som skal sluttes til systemer til fjernelse og op- samling af støv, er tilsluttet og benyttes korrekt. Brug af dette udstyr kan begrænse de risici, som er forbundet med støvet. h) Du skal passe på, at det opnående kendskab med hyppig brug af maski- nen, ikke gør dig for selvsikker til at ignorere sikkerhedsprincipperne. For-DA - 3 sømmelighed kan medføre alvorlige kvæ- stelser på et lille øjeblik.

4) Brug og beskyttelse af det elektriske

værktøj a) Det elektriske værktøj må ikke overbela- stes. Anvend et elektrisk værktøj, der er egnet til arbejdet. Et egnet elektrisk værk- tøj udfører sit arbejde bedst og på sikreste vis ved den hastighed, det er konstrueret til. b) Anvend ikke det elektriske værktøj, hvis afbryderen ikke er i stand til at starte og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en af- bryder, er farligt og skal repareres. c) Fjern akkumulatoren fra dens rum, in- den der udføres en hvilken som helst justering eller udskiftning af tilbehør, eller inden det elektriske værktøj stilles på plads. Disse forebyggende sikkerheds- foranstaltninger reducerer risikoen for util- sigtet start af det elektriske værktøj. d) Placér de elektriske værktøjer, som ikke er i brug, utilgængeligt for børn, og til- lad ikke, at det elektriske værktøj betje- nes af personer, som ikke er fortrolige med værktøjet og denne brugsanvi- sning. Elektriske værktøjer er farlige, når de kommer i hænderne på uerfarne brugere. e) Sørg for en egnet vedligeholdelse af elektriske værktøjer. Kontrollér, at de bevægelige dele er placeret korrekt og kan bevæge sig frit. Kontrollér i øvrigt, at der ikke er revner i delene og/eller enhver anden tilstand, som kan påvirke det elektriske værktøjs funktion. Er der skader ved det elektriske værktøj, skal det repareres, før det anvendes. Mange ulykker skyldes utilstrækkelig vedligehol- delse. f) Hold klippekomponenterne skarpe og rene. En god vedligeholdelse af de skæ- rende dele, hvor skærene holdes skarpe, gør dem mindre tilbøjelige til at sætte sig fast og gør dem nemmere at styre. g) Det elektriske værktøj og det pågælde- nde tilbehør skal anvendes i henhold til de leverede anvisninger under hensyn- tagen til arbejdsbetingelserne og den type arbejde, der skal udføres. Anven- delse af et elektrisk værktøj til operationer, det ikke er beregnet til, kan medføre risiko- situationer. h) Hold håndtagene tørre, rene og uden re- ster af olie og smørefedt. Glatte greb gør det umuligt at holde godt fast i og kontrolle- re redskabet på en sikker måde i uventede situationer.

5) Brug og forholdsregler ved brug af batte-

ridrevne værktøjer a) Oplad kun med den oplader som er an- givet af producenten. En oplader som er egnet til en type batteri kan forårsage bran- drisiko, hvis den anvendes til andre batte- rityper. b) Anvend kun elektrisk værktøj med de batterier som specikt er angivet. Brug af enhver anden type batteri kan forårsage risiko for læsioner og brand. c) Når batteriet ikke er i brug, skal det op- bevares langt fra andre metalgenstan- de herunder clips, penge, nøgler, søm, skruer eller andre små metalgenstande, som kan skabe en forbindelse mellem de to klemmer. Kortslutning af batteriets klemmer kan forårsage forbrændinger eller brand. d) Hvis batteriet er i dårlig stand, kan det lække væske: undgå enhver kontakt med denne. Hvis man ved et uheld kom- mer til at røre væsken, skal man om- gående skylle med vand. Der opsøges omgående læge, hvis væsken kommer i øjnene. Væskeudslip fra batteriet kan med- føre irritation eller forbrændinger. e) Man må ikke bruge en beskadiget eller modiceret batterienhed eller instru- ment. Beskadigede eller modicerede bat- terier kan medføre en uforudsigelig adfærd med efterfølgende brand, eksplosion eller risiko for personskader. f) Batterienheden må ikke udsættes for ild eller for høje temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsage eksplosioner. BEMÆRK. Tempe- raturen ”130°C” kan erstattes med tempera- turen ”265°F”. g) Følg alle anvisninger til opladning, og oplad ikke batteriet uden for de tempe- raturintervaller, der angives i vejlednin- gerne. Forkert opladning eller temperaturer uden for det anførte interval kan beskadige batteriet og øge risikoen for brand.

a) Det elektriske værktøj skal udelukken- de repareres af kvaliceret personale under anvendelse af originale reserve- dele. Herved er det muligt at opretholde det elektriske værktøjs sikkerhed. b) Beskadigede batterier må aldrig repa- reres. Batteriernes vedligeholdelse må kun udføres af producenten eller af leverandører fra autoriserede tjenester.DA - 4

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/ eller alvorlig personskade.

• Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

a) Personlige værnemidler (PV)

• Bær tætsiddende beskyttelsestøj udstyret med skæreværn, vibrationsdæmpende handsker, hjelm, beskyttelsesbriller, støvmaske, høreværn og skæresikre sko med skridsikker sål.

• Brugen af høreværn kan nedsætte evnen til at høre eventuelle advarsler (råb eller alarmer). Udvis maksimal opmærksomhed omkring hvad der foregår i nærheden af arbejdsområdet. b) Arbejdsområde / maskine

• Kontrollér hele arbejdsområdet grundigt, og fjern alt det, som kan slynges ud af maskinen eller kan beskadige klippeanordningen/de roterende dele (sten, grene, ståltråd, kødben osv.).

• Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.

• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen.

• Kontrollér, at andre mennesker bender sig i en afstand på mindst 15 meter fra maskinens arbejdsradius, eller mindst 30 meter ved vanskelige klipninger.

• Undgå at arbejde i vådt græs, når det regner og der er risiko for tordenvejr, især hvis der er risiko for lyn.

• Undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.

• Udsæt ikke maskinen for regn eller fugt. Vand, der trænger ind i maskinen, forøger risikoen for elektrisk stød.

• Vær særligt opmærksom på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.

• Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde.

• Arbejdet skal altid foregå på tværs af skråningen, og aldrig op og ned. Pas godt på retningsskiftene, og sørg for sikkert fodfæste og for at arbejdspositionen er bag på klippeanordningen.

• Vær opmærksom på trakken, når maskinen anvendes i nærheden af vejen. b) Betjening

• Under arbejdet skal maskinen altid fastholdes med begge hænder, med motorenheden på kroppens højre side og klippeanordningen under bæltestedet. Stræk ikke armen for langt ud.

• Undgå at komme i kontakt med jordforbundne ader, såsom rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød forøges, hvis kroppen er i kontakt med objekter, som er stel- eller jordforbundet.

• Antag en fast og stabil stilling og udvis varsomhed.

• Du bør altid gå med maskinen, ikke løbe.

• Under arbejdet skal maskinen altid være fastspændt til bæreselen.

• Hold altid hænder og fødder væk fra klippeanordningen, både under opstart og under drift af maskinen.

• Advarsel: klippeanordningen fortsætter med at dreje nogle sekunder efter at den er frakoblet eller efter slukning af motoren.

• Pas på eventuel udslyngning af materiale forårsaget af klippeanordningen.

• Vær forsigtig med ikke at støde klippeanordningen voldsomt mod fremmedlegemer/forhindringer. Hvis klippeanordningen kommer i kontakt med en forhindring/en genstand, kan der opstå tilbageslag (kickback). Denne kontakt kan forårsage et meget hurtigt slag i den modsatte retning og skubbe klippeanordningen opad og mod brugeren. Tilbageslaget kan medføre, at brugeren mister herredømmetDA - 5 over maskinen med mulighed for yderst alvorlige konsekvenser. For at undgå risikoen for tilbageslag skal man træe de herunder anførte forholdsregler: – Hold godt fast i maskinen med to hænder og hold kroppen og armene i en stilling som gør det muligt at modstå tilbageslagets kraft. – Hold ikke armene for højt, og skær ikke over hoftehøjde. – Brug udelukkende de klippeanordninger som er angivet af producenten. – Overhold producentens vedligeholdelsesvejledning for klippeanordningen.

• Pas på muligheden for kvæstelser fra enhver form for anordning til skæring af tråden. Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer; yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr. Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynaud’s fænomen" eller "hvide ngre), specielt hos personer, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og ngre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, aarvning og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge. c) Begrænsninger ved brug

• Maskinen må ikke anvendes af personer, der ikke er i stand til at holde den fast med begge hænder og/eller personer, der ikke er i stand til at opretholde en stabil balance under arbejdet.

• Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsesanordninger.

• Anvend ikke maskinen, hvis tilbehør eller værktøjer ikke er monteret på de tilsigtede steder.

• Det er ikke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.

• Anvend ikke det elektriske værktøj, hvis afbryderen ikke er i stand til at starte og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en afbryder, er farligt og skal repareres.

• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

4) Vedligeholdelse, opmagasinering

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne. a) Vedligeholdelse

• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres.

• Vær forsigtig i forbindelse med justering af maskinen for at undgå at klemme ngrene mellem klippeanordningen i bevægelse og maskinens faste dele. Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret klippeanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer; vedligehold maskinen, bær høreværn og hold pauser under arbejdet. b) Opmagasinering

• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

2.3 BATTERI / BATTERIOPLADER

VIGTIGT De følgende sikkerhedsforskrifter integrerer sikkerhedskravene i den specikke instruktionsbog til batteriet og opladeren, der leveres sammen med maskinen.

• Batteriet må kun oplades ved hjælp af batteriopladere, som er anbefalet af producenten. En uegnet batterioplader kan medføre elektriske stød, overophedning og udslip af batterisyre.

• Anvend kun de batterier, der specikt er beregnet til dit værktøj. Anvendelse af andre batterier kan medføre kvæstelser og brandfare.

• Kontrollér at apparatet er slukket, inden du sætter batteriet i. Indsættelse af et batteri i et tændt elektrisk apparat kan medføre brand.

• Hold batteriet væk fra papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan skabe kortslutning mellem batteriklemmerne, når batteriet ikke er i brug. En kortslutning mellem batteriklemmerne kan medføre forbrændinger eller brandfare.DA - 6

• Brug ikke batteriopladeren i omgivelser med brandfarlige dampe eller stoer eller på et letantændeligt underlag, som papir, stof eller lign. Batteriopladeren bliver varm under opladningen og kan medføre brand.

• Sørg for, at klemmerne ikke forbindes med hinanden under transport af akkumulatorerne. Akkumulatorerne må ikke transporteres i metalbeholdere.

2.4 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i. Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser). Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, slidte dele og andre komponenter, som kan påvirke miljøet; disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne. Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter brug. Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. I følge det europæiske direktiv 2012/19/EU om bortskaelse af elektriske og elektroniske apparater og dets genanvendelse i henhold til de nationale bestemmelser, skal elektriske apparater efter endt levetid indsamles separat med det formål at kunne genanvendes på en miljøforsvarlig måde. Hvis elektriske apparater bortskaes direkte på losseplads eller i terræn, kan skadelige stoer sive ned til grundvandet og trænge ind i fødekæden med risiko for menneskers sundhed og velvære. Yderligere oplysninger om bortskaelse af dette produkt kan fås hos de lokale myndigheder for bortskaelse af husholdningsaald eller hos din forhandler. Når batterierne er udtjente, skal de bortskaes på en miljøvenlig måde. Batteriet indeholder materiale, som er skadeligt for jer og for miljøet. Det skal fjernes og bortskaes særskilt på en genbrugsstation, som tager imod litium-ion- batterier. Aaldssortering af produkter og brugt emballage sikrer, at materialer kan genbruges og genanvendes. Brug af genbrugte materialer hjælper med at forhindre miljøforurening og reducerer efterspørgslen efter råmaterialer.

2.5 RESTERENDE RISICI

Også selv om alle sikkerhedsanvisninger overholdes, kan der stadig forekomme andre risici. I betragtning af denne maskines type og konstruktion bør man tage højde for nedenstående mulige farer:

• Udslyngning af materiale, som kan medføre øjenskader;

• Skader ved høresansen, hvis der ikke bruges høreværn.

Denne maskine er et redskab til havepleje og navnlig en bærbar, batteridrevet buskrydder/ græstrimmer. Maskinen består hovedsageligt af en motor, som driver en klippeanordning der kan kongureres i forskellige typologier, for at udføre forskellige funktioner. Brugeren kan bære maskinen i en bæresele for at kunne have fuld kontrol over maskinen i sikker afstand af klippeanordningen.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til: – skæring af græs og ikke-træagtige vegetation vha. en nylonsnor, som sidder i et trådhoved; – skæring af højt græs, ukrudt, mindre grene og træagtige buske med en diameter på op til 2 cm, ved hjælp af klinger i metal eller plastik; – kun at blive brugt af én bruger.

3.1.2 Utilsigtet brug

Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende):DA - 7 – at anvende maskinen som "fejekost" ved at skråtstille trådhovedet. Motoren er kraftig nok til at slynge små genstande og små sten rundt i afstande på op til 15 meter eller mere, hvilket kan medføre skader på ting eller personer; – at trimme hække eller at udføre arbejde, hvor klippeanordningen ikke anvendes i terrænhøjde; – skære eller ndele buske og blomster; – beskæring af træer; – anvendelse af maskinen til skæring af materialer af ikke-vegetabilsk oprindelse; – anvendelse af maskinen med klippeanordningen over brugerens bæltested; – brug af maskinen i oentlige haver, parker, sportspladser, i vejsider, mark eller skov; – brug af skæreredskaber som afviger fra dem anført i tabellen "tekniske data". Risiko for sår og snit. – når maskinen anvendes af ere brugere. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (Fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: ADVARSEL! FARE! Hvis denne maskine anvendes ukorrekt, kan den være farlig for brugeren og andre. Advarsel! Læs anvisningerne, inden maskinen anvendes. Fare! Brug høreværn, beskyttelsesbriller og beskyttelseshjelm. Bær arbejdshandsker og sikkerhedsfodtøj. FARE FOR UDSLYNGNING! Vær opmærksom på mulig udslyngning af materiale fra knivene, som kan forårsage alvorlige personskader og materielle skader. FARE FOR UDSLYNGNING! Når maskinen er i brug, skal samtlige personer og/ eller husdyr holdes i en afstand på mindst 15 m fra maskinen. Pas på klingens kraft. Rundsav-klinger må ikke anvendes. Fare: anvendelse af rundsav- klinger i modeller, hvor de ikke er beregnet til det udsætter brugeren for risiko for alvorlige kvæstelser eller dødsfald. Maskinen må ikke udsættes for regn (eller fugt). VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.DA - 8

3.3 TYPESKILT PÅ PRODUKTET

Produktets typeskilt indeholder de følgende data (Fig. 1 ):

2. Overensstemmelsesmærkning

7. Fabrikantens navn og adresse

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT Anvend identikationsdata på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter. VIGTIGT Eksemplet på overensstemmelseserklæringen ndes på de sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende funktioner (Fig.1 ): A. Motor: overfører bevægelse til klippeanordningen via transmissionsstangen og vinkelgearet. B. Stang: forbinder det bagerste greb til motorenheden. C. Klippeanordning: er den del som klipper vegetationen

med metalskive (i kassen). D. Skærm til klippeanordning: er en sikkerhedsbeskyttelse for at forhindre udslyngning af eventuelle genstande, der opsamles af klippeanordningen. E. Forreste greb: er et halvrundt greb som gør det muligt at styre maskinen, og som holder benbeskyttelsen. F. Bagerste håndgreb: gør det muligt at styre maskinen, og har de vigtigste betjeningsknapper til at tænde/slukke/ accelerere maskinen. G. Styrestang: greb med oksehornsform, som sidder på tværs af stangen og er asymmetrisk i forhold til stangen, gør det muligt at styre maskinen, og på højre side er de vigtigste betjeningsknapper til at tænde/slukke/ accelerere maskinen. H. Benbeskyttelsesskærm: er en sikkerhedsbeskyttelse som forhindrer utilsigtet kontakt med klippeanordningen under brugen.

I. Sele: består af stofremme som føres over

skuldrene og hjælper med at holde maskinens vægt under arbejdet.

J. Fastgøringspunkt (på selen): der hvor selen fastgøres til maskinen. K. Klingebeskyttelse (til transport og ytning af maskinen): beskytter mod utilsigtet kontakt med klippeanordningen, hvilket kan forårsage alvorlig personskade. L. Batteri (hvis det ikke leveres med maskinen, se afsnit 15.1 ”ekstraudstyr”): leverer strøm til redskabet; egenskaberne og brugsforskrifterne beskrives i den specikke vejledning. M. Batterilader (ekstraudstyr, afsnit 15.2): enhed som bruges til at oplade batteriet. Der ndes to modeller af batteriladere: M1 (hurtig batterilader); M2 (standard batterilader). N. Batterirygsæk (tilbehør, afsnit 15.3): anordningen hvor batterierne huses. O. Tilslutningskabel: kabel til tilslutning af batterirygsækken til maskinen. P. Batterisimulator tilbehør, afsnit 15.4): anordning, der, hvis den er indsat i maskinens leje, tillader brug af batteriholderens rygsæk.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

1. Åbn emballagen forsigtigt for ikke at risikere at

3. Tag alle umonterede enkeltdele ud af kassen.

4. Tag maskinen ud af emballagen.

5. Bortskaf kasse og emballage i

overensstemmelse med de lokale bestemmelser. Før monteringen udføres skal man kontrollere, at batteriet ikke sidder i sit sæde.

4.2 MONTERING AF HÅNDTAGENE

4.2.1 Montering af det forreste håndtag

1. Sæt det forreste håndtag (Fig. 3.A)

3. Fastspænd håndtaget på

1. Skru det midterste kuglegreb af (Fig.

4.C), vær opmærksom på, at betjeningsanordningerne forbliver til højre.

Anvend beskyttelseshandsker. VIGTIGT Hver gang skæreanordningen skal udskiftes, skal batteriet tages ud af sit leje og alle anordningens dele afmonteres.

4.3.1 Valg af klippeanordningen

Den klippeanordning, der passer bedst til det ar- bejde, der skal udføres, skal vælges ud fra føl- gende generelle anvisninger:

• trådhovedet kan fjerne højt græs og ikke- træagtige planter i nærheden af indhegninger, mure, fundamenter, fortove, omkring træer osv., og kan bruges til at rense et mindre haveareal fuldstændigt

• 3-tands og 4-tands klingerne er egnet til skæring af ukrudt og små buske på op til 2 cm i diameter.

4.3.2 Montering af klippeanordningens

1. Placér skærmen (Fig. 5.A) udfor hullerne på

motorgruppen (Fig. 5.B).

2. Spænd skruerne helt i bund (Fig. 5.C).

BEMÆRK På klippeanordningens skærm findes følgende symbol: Som viser klippeanordningens drejeretning.

på med uret. VIGTIGT Når trådhovedet anvendes, skal trådskæreren altid være monteret (Fig. 7.A). Maskinen leveres med en skærediameter indstillet til 38 cm.

4.3.3.b Afmontering af trådhoved

1. Tryk på knappen (Fig. 6.A) og hold den

Sæt beskyttelsesskærmen på klingen.

1. Montér klingen (Fig. 8.B) og den udvendige

ring (Fig. 8.C) med den bredeste del vendt mod klingen.

2. Montér det udvendige dæksel (Fig. 8.D) uden

hjælp af den medfølgende nøgle, helt til i urets retning.

klinge Sæt beskyttelsesskærmen på klingen.

det udvendige dæksel (Fig. 8.D).

3. Træk den ydre ringmøtrik (Fig. 8.C) af og fjern

(OM FORUDSET) Batterirygsækken leveres allerede samlet (Fig. 1.H) og kan løsnes fra skulderremholderen (Fig.

9) og bæres i hånden.

Tryk på de to øverste knapper for at frigøre batterirygsækken (Fig. 9.A). Batterihusene er placeret på begge sider af rygsækken (Fig. 10) På højre side af rygsækken nder du:

• kabelstik (Fig. 11.A)

• batterivælger (Fig. 11.B)

• et USB-stik til opladning af andre enheder (f.eks. mobiltelefoner) (Fig.11.C) For at undgå løse kabler er der passager på begge sider og i det bageste område, hvor strømkablet skal føres igennem.

FRAKOBLINGSANORDNING) Tryk på denne knap (Fig. 12.C, Fig. 13.C) aktiverer og inaktiverer maskinens elektriske kredsløb og den tilsvarende lysdiode (Fig. 12.E, Fig. 13.E). Ved tryk på hastighedens knap (Fig. 12.D, Fig. 13.D) deneres skærehastigheden og de 2 tilsvarende lysdioder (Fig. 12.F, Fig. 13.F) tænder. Hvis man afbryder arbejdet (uden at slukke for maskinen), genstarter den med den indstillede hastighed, når arbejdet genoptages. Slukkede lys: det elektriske kredsløb er fuldstændig afbrudt (OFF). VIGTIGT Man må aldrig holde ngeren på knappen under ytning for at undgå utilsigtet start. Ikonet “Advarsel” (Fig. 12.G, Fig. 13.G) tænder i tilfælde af havari på maskinen (jfr. tabellen Problemer og deres løsning, afsnit 14).

5.2 HASTIGHEDSREGULATOR

Gør det muligt at starte og regulere skæreenhedens hastighed. Aktivering af hastighedsregulatoren (Fig. 12.A, Fig. 13.A) er kun mulig, hvis der samtidig trykkes på hastighedsregulatorens sikkerhedshåndtag (Fig. 12.B-M, Fig. 13.B-M). Klippeanordningen standser automatisk, når hastighedsregulatoren slippes.

5.3 SIKKERHEDSHÅNDTAG TIL

HASTIGHEDSREGULATOR Hastighedsregulatorens sikkerhedshåndtag (Fig. 12.B-M, Fig. 13.B-M) tillader aktivering af hastighedsregulatoren (Fig. 12.A, Fig. 13.A).DA - 11

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

Før arbejdet startes er det nødvendigt at udføre en række kontroller og handlinger for at sikre, at arbejdet udføres hensigtsmæssigt og under sikre forhold:

1. sørg for at batteriet er korrekt indsat i sit sæde;

2. anbring maskinen på et vandret og solidt plan;

3. vælg den klippeanordning der passer bedst

til det arbejde, der skal udføres (afsnit 4.3.1);

4. kontrollér batteriet (afsnit 6.1.1);

5. tag bæreselen korrekt på (afsnit 6.1.2).

6.1.1 Kontrol af batteriet

Maskinen leveres uden batteri. Køb et batteri med tilstrækkelig kapacitet i forhold til driftskravene og lad det helt op i henhold til vejledningen i batteriets håndbog. Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data". Før brugen (hver gang): – kontrollér batteriets ladetilstand i henhold til anvisningerne i batteriets brugsanvisning.

6.1.2 Brug af bæreselen

Bæreselen skal tages på, inden maskinen forbindes ved sin kobling, og selen skal justeres under hensyntagen til brugerens højde og kropsbygning. Brug altid en bæresele der passer til maskinens vægt: – til maskiner med en vægt på under 7,5 kg kan man anvende modeller med enkelt eller dobbelt rem; – til maskiner med en vægt på over 7,5 kg må man kun anvende modellen med dobbelt rem.

• Modeller med enkelt rem Bæreselen skal tages på, inden maskinen forbindes ved sin kobling. Remmen (Fig. 14.A) skal føres over venstre skulder og ned mod højre side af kroppen. Remmen skal bruges sammen med: – støtten (Fig. 14.A.1), maskinens karabinhage (Fig. 14.A.2). og lynfrakoblingen (Fig. 14.A.3), der sidder i højre side.

• Modeller med dobbelt rem Bæreselen skal tages på, inden maskinen forbindes ved sin kobling. Remmen (Fig. 14.B) skal bruges med: – støtten (Fig. 14.B.1), maskinens karabinhage (Fig. 14.B.2) og lynfrakoblingen (Fig. 14.B.3), der sidder i højre side. – lynfrakoblingen foran (Fig. 14.B.3); – krydsning af remmen på operatørens ryg (Fig. 14.B.4); – spænderne korrekt fastgjort (Fig. 14.B.5). Remmene skal strammes for at fordele belastningen jævnt over skuldrene.

6.1.3 Sådan bruger du rygsækken

1. Indsæt batteriet i et af rummene på

batterirygsækken (Fig. 10), og tryk det i bund indtil der høres et "klik", som tegn på at det er låst i stilling og har sikker elektrisk kontakt;

2. slut kablet til rygsækken i stikket (Fig.

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinen tages i brug.

6.2.1 Generel kontrol

Emne Resultat Håndgreb (Fig. 1.E; Fig. 1.G). Rengjorte, tørre og korrekt og stramt fastgjorte til maskinen. Skærm til skæreanordningen (Fig. 1.D). Fastgjort korrekt og solidt til maskinen - ikke slidt/ nedbrudt eller beskadiget. Fæstepunkt til seleværk (Fig. 1.J). Korrekt placeret. Skruer på maskinen og klippeanordningen. Korrekt fastgjorte (ikke løsnede).DA - 12 Klippeanordning (Fig. 1.C.1; Fig. 1.C.2). Ren, ikke beskadiget eller slidt. Metalklinge (hvis monteret) (Fig. 1.C.2). Skarp. Batteri (Fig. 1.L) Ingen skade på dets kappe, ingen væskeudsivning. Køleluftens passager (afsnit 7.3). Ikke tilstoppet. Maskine Ingen tegn på skader eller slid. Hastighedsregulator (Fig. 12.A Fig. 13.A), hastighedsregulatorens sikkerhedshåndtag (Fig. 12.B, Fig. 13.B). Skal kunne bevæge sig frit uden at være stramme. Prøvekørsel Ingen usædvanlige vibrationer. Ingen usædvanlige lyde.

6.2.2 Funktionsafprøvning af maskinen

1. Indsæt batteriet i dets

sikkerhedsknappen (Fig. 12.C, Fig. 13.C) Lysdioden (Fig. 12.E, Fig. 13.E) skal tænde (aktiveret elektrisk kredsløb).

stighedsregulatoren (Fig. 12.A, Fig. 13.A) og hastighedsre- gulatorens sikker- hedshåndtag (Fig. 12.B, Fig. 13.B);

3. slip hastighedsre-

gulatoren (Fig. 12.A Fig. 13.A) og hastig- hedsregulatorens sikkerhedshåndtag (Fig. 12.B, Fig. 13.B).

skal vende automatisk og hurtigt tilbage til neutral position og klippeanordningen skal standse. Tryk kun på hastig- hedsregulatoren (Fig. 12.A, Fig. 13.A). Hastighedsregulatoren må ikke bevæge sig. Hvis en af kontrollerne ikke fører til resultatet angivet i den følgende tabel, må maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.

1. Tag klingebeskyttelsen af (Fig. 1.K) (hvis

2. kontrollér at klippeanordningen ikke rører ved

jorden eller andre genstande;

3. indsæt batteriet korrekt i dets leje (Fig.16.A)

4. tryk på sikkerhedsknappen (Fig. 12.C, Fig.

13.C); aktivér samtidigt hastighedsregulatoren (Fig. 12.A, Fig. 13.A) og hastighedsregulatorens sikkerhedshåndtag (Fig. 12.B-M, Fig. 13 B-M).

1. Tag klingebeskyttelsen af (Fig. 1.K);

2. kontrollér at klippeanordningen ikke

4. forbind tilslutningskablet (Fig.

16.O) til batterisimulatoren

5. vælg batteriet, som skal aktiveres,

med batterivælgeren (Fig. 11.B)

6. tryk på sikkerhedsknappen

12.A, Fig. 13 A); aktivér samtidigt hastighedsregulatoren (Fig. 12.A, Fig. 13.A) og hastighedsregulatorens sikkerhedshåndtag (Fig. 12.B-M, Fig. 13 B-M)

BEMÆRK Inden et klipningsarbejde udføres for første gang, er det anbefalelsesværdigt at skae sig den nødvendige fortrolighed med maskinen og de mest egnede skæreteknikker ved at anvende bæreselen korrekt, holde maskinen fast og udføre de bevægelser, der kræves under arbejdet. For at betjene maskinen gøres som beskrevet i det efterfølgende: – fastgør altid maskinen til den korrekt iførte bæresele (afsnit 6.1.2). – under arbejdet skal maskinen fastholdes med begge hænder, med motorenheden på kroppens højre side og klippeanordningen under bæltestedet. BEMÆRK Under brugen er batteriet beskyttet mod komplet aadning ved hjælp af enDA - 13 beskyttelsesanordning, som slukker maskinen og hindrer dens funktion. BEMÆRK Batteriets autonomi (og dermed det areal som kan klippes inden genopladning) betinges af forskellige faktorer som beskrevet i (afsnit 7.2.1). BEMÆRK Maskinen slukkes automatisk efter et minut uden aktivitet, hvis den er tændt.

6.4.1 Arbejdsteknikker

Anvend KUN nylontråd. Anvendelse af metaltråd, metaltråd overdækket med plastik og/eller tråd, der ikke er egnet til trådhovedet, kan medføre alvorlige kvæstelser og skader. a. Skæring i bevægelse (græsslåning) Gå frem i regelmæssigt tempo, med en bueformet bevægelse på samme måde som et traditionelt segl, uden at skråtstille trådhovedet under arbejdet (Fig. 17). Prøv først at klippe i den rigtige højde i et mindre område, for derefter at opnå en jævn klippehøjde ved at holde trådhovedet i en konstant afstand i forhold til jorden. Ved besværlig klipning kan det hjælpe at skråtstille trådhovedet ca. 30° til venstre. Undgå at arbejde på denne måde, hvis der er risiko for udslyngning af genstande, som kan forårsage kvæstelser og skader på dyr eller ting. b. Præcisionsklipning (tilskæring) Hold maskinen en smule skråtstillet således, at trådhovedets nederste del ikke rører ved jorden og skærelinjen bender sig på det ønskede sted. Klippeanordningen skal altid holdes væk fra brugeren. c. Klipning i nærheden af indhegninger/ fundamenter Flyt trådhovedet langsomt hen imod indhegninger, pæle, sten, mure osv., uden at ramme hårdt (Fig. 18). Hvis tråden rammer større hindringer, kan den knække eller slides, hvis den sidder fast i en indhegning, kan den knække brat. Klipning rundt omkring fortove, fundamenter, mure osv. kan under alle omstændigheder medføre mere slid end normalt. d. Klipning omkring træer Gå rundt om træet fra venstre mod højre, og kom langsomt tættere på stammen på en sådan måde, at tråden ikke rammer træet, og trådhovedet holdes en smule skråtstillet fremad (Fig. 19). Vær opmærksom på, at nylontråden kan hugge eller beskadige små buske, og et slag fra nylontråden mod stammen på buske eller træer med blød bark kan medføre alvorlige skader på planten.

6.4.1.b 3-tands, 4-tands klinge

Begynd at skære vegetationen fra oven og nedad med, så grenene klippes i små stykker med skæreklingen (Fig. 20).

6.4.2 Regulering af trådens længde i

trådhovedet under arbejdet Denne maskine er forsynet med et trådhoved af typen, der automatisk ruller tråden ud. Længden af hovedets tråd skal reguleres: – når tråden er slidt og bliver for kort – når man mærker, at motoren drejer hurtigere end normalt – når man bemærker nedsat skæreeektivitet. For at rulle tråden ud:

• slå trådhovedet ned i jorden (Fig. 21) med hastighedsregulatoren trykket helt i bund

• tråden rulles automatisk ud og trådskærekniven (Fig. 7.A) skærer den overskydende længde af.

Under brugen er det en god ide med jævne mellemrum at fjerne ukrudt der vikler sig om maskinen for at undgå overophedning af motoren (Fig. 1.A), som skyldes græsset der sætter sig fast under klippeanordningens skærm (Fig. 1.D). Gør som beskrevet i det følgende: – stands maskinen (afsnit 6.6); – fjern batteriet (afsnit 7.2.2) – tag arbejdshandsker på – fjern græsset med en skruetrækker, for at sikre en korrekt afkøling af motoren.

Fremgangsmåde ved standsning af maskinen:

Når maskinen standses, stopper klippeanordningen først efter nogle sekunder. VIGTIGT Stands altid maskinen under ytning fra det ene arbejdsområde til det andet. Man må aldrig holde ngeren på sikkerhedsknappen under ytning for at undgå utilsigtet start.

6.7.1 Efter brug med batteriet

• Fjern batteriet fra dets leje (Fig. 22.B) og oplad det (afsnit 7.2.2).

• Sæt klingebeskytteren (Fig. 1.K) på, når skæreanordningen er standset.

• Lad motoren køle af, inden maskinen sættes i et hvilket som helst rum.

• Rengør (afsnit 7.3).

• Kontrollér, at der ikke er løstsiddende eller beskadigede komponenter. Udskift om nødvendigt de beskadigede komponenter og stram eventuelt løstsiddende skruer og bolte, eller kontakt det autoriserede servicecenter.

6.7.2 Efter brug med batterisimulator

1. Sæt vælgeren til batterirygsækken

3. tag batterirygsækken af;

4. frakobl tilslutningskablet fra

batterisimulatoren (Fig.22.O) og batterirygsækken (g. 11.A)

5. fjerne batteriet fra rygsækken (Fig.

23) og oplad det (afsnit 7.2.2);

6. lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum;

7. rengør (afsnit 7.3);

8. kontrollér at der ikke ndes komponenter,

som er løse eller beskadigede. Udskift om nødvendigt de beskadigede komponenter og stram eventuelt løstsiddende skruer og bolte, eller kontakt det autoriserede servicecenter. VIGTIGT Fjern altid batteriet (afsnit 7.2.2) og montér klingebeskytteren hver gang maskinen stilles væk eller efterlades uovervåget.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før ethvert vedligeholdelsesindgreb:

• fjern batteriet fra dets leje og oplad det (afsnit 7.2.2);

• når klippeanordningen er standset, sættes klingebeskyttelsen på (undtagen når der foretages indgreb på selve klingen);

• lad motoren køle af, inden maskinen sættes i et hvilket som helst rum;

• tag passende beklædning på, arbejdshandsker og beskyttelsesbriller;

• læs den tilhørende vejledning. – Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (kap. 13). Formålet med tabellen er at bidrage til en opretholdelse af maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber. – Anvendelse af reservedele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens funktion og sikkerhed. Producenten frasiger sig ethvert ansvar for skader forårsaget af anvendelse af ikke-originale reservedele. – Originale reservedele kan fås hos autoriserede servicecentre og forhandlere. VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskrevet i denne brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

Batteriets autonomi (og dermed det klippede areal inden genopladning) betinges primært af: a. miljømæssige faktorer, som kræver mere elektrisk energi: – klipning af tæt, høj eller fugtig vegetation b. brugerens opførsel, man bør undgå: – hyppig tænding og slukning under arbejdetDA - 15 – brug af en passende klippeanordning og skæreteknik til arbejdet der skal udføres (afsnit 6.4); – en klippehastighed som ikke er passende i forhold til græsset som klippes. For at optimere batteriets autonomi er det altid en god ide at:

• klippe græsset når det er tørt

• anvende en klippehastighed som er passende i forhold til græssets tilstand

• anvende den klippeanordning og -teknik som er mest passende til arbejdet, der skal udføres. I tilfælde af at man ønsker at anvende maskinen i længere arbejdssessioner end standardbatteriet er i stand til at understøtte, kan man:

• købe et sekundært standardbatteri til erstatning for det aadede batteri, således at man kan fortsætte arbejdet

• købe et batteri med større autonomi i forhold til standardbatteriet (afsnit 15.1).

7.2.2 Fjernelse og opladning af batteri

1. Tryk på låseknappen, som sidder i batteriet

på maskinen (Fig. 22.A) eller i batteriet på rygsækken (Fig. 23. A) (om forudset);

2. fjern batteriet fra maskinen (Fig. 22.B) eller fra

batterirygsækken (Fig. 23.B) (om forudset);

3. sæt batteriet (Fig. 24.A) i lejet i batteriopladeren

stikkontakt med enspænding, som svarer til hvad der er angivet på typeskiltet;

5. sørg altid for en fuldstændig genopladning

under overholdelse af forskrifterne i batteriets/ batteriopladerens brugsanvisning. BEMÆRK Batteriet er udstyret med en beskyttelse, som hindrer opladning, såfremt temperaturen er under frysepunktet (0 °C) eller over +45 °C. BEMÆRK Batteriet kan oplades (også delvist) på et hvilket som helst tidspunkt, uden at dette indebærer risiko for beskadigelse af batteriet.

7.2.3 Genmontering af batteriet på

maskinen Efter opladningen:

1. fjern batteriet (Fig. 25.A) fra dets sæde i

batteriladeren (undgå at lade det lade i lang tid efter at det er helt opladet);

3. sæt batteriet i dets hus på maskinen (Fig.

16.A) eller i en af husene på batterirygsækken (Fig. 10) (om forudset)

4. tryk batteriet i bund indtil der høres et "klik",

• Rengør altid maskinen efter brug med en ren klud fugtet med et neutralt rengøringsmiddel.

• Fjern ethvert spor af fugt med en blød og tør klud. Fugtighed risikerer at forårsage elektrisk stød.

• Anvend ikke aggressive rengøringsmidler eller opløsningsmidler til at rengøre plastdelene og håndgrebene.

• For at mindske brandfaren skal plæneklipperen - og specielt motoren - holdes fri for græsrester, blade eller overskydende smørefedt.

• For at undgå overophedning og skader på motoren og på batteriet skal man altid sikre sig, at gitrene til indsugning af køleluft (Fig. 26) er rene og frie for snavs.

• Brug ikke vandstråler, og undgå at gøre motoren og de elektriske dele våde.

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

• Kontrollér regelmæssigt at håndtagene sidder korrekt fast.

KLIPPEANORDNING Under indgrebene på skæreanordningen skal man være opmærksom på, at den kan bevæge sig, også selv om batteriet er taget ud af dets leje. Denne maskine er tiltænkt anvendelse af klippeanordninger med det varenummer, som er angivet i tabellen tekniske data. I betragtning af produktets udvikling kan klippeanordningerne anført i tabellen Tekniske data med tiden udskiftes med andre typer, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed.DA - 16 Rør ikke ved skæreanordningen, før batteriet er blevet fjernet og skæreanordningen er standset helt. Advarsel! Fare for personskader på grund af farlige komponenter i bevægelse!

8.1.1 Slibning/kalibrering af klingen

Af sikkerhedshensyn bør slibning og balancering udføres af et specialiseret servicecenter, som råder over den nødvendige fagkundskab og egnede redskaber for at gennemføre arbejdet korrekt, for at undgå at beskadige kniven og for at garantere brugssikkerheden. Klingerne kan anvendes på begge sider. Når den ene af knivenes sider er slidt, kan klingen vendes og bruges på den anden side. Når begge sider af tænderne er slidte, skal man få dem slebet.

8.1.2 Udskiftning af klingen

Klingen må aldrig repareres - den skal udskiftes, så snart de første tegn på brud bemærkes, eller hvis grænsen for slibning overskrides: Læs i kapitel 4.3 hvordan klingen udskiftes

8.1.3 Udskiftning af tråd på trådhovedet

1. Brug kun en tråd med en diameter på 2 mm og

skær den nye tråd i den angivne længde (Fig. 27.A).

2. Drej oprulningshåndtaget (Fig. 28.A) indtil

referencen på håndtaget (Fig. 29.B) er ud for referencen på hovedet (Fig. 29.C).

3. Indsæt den ene ende af snoren (Fig. 29.D)

i et af de to udgangshuller og få snoren til at komme ud af det modsatte hul.

4. Sørg for at der stikker lige meget snor ud af de

5. Drej oprulningshåndtaget (Fig. 28.A) i

retningen vist med pilene for at oprulle tråden. Sørg for, at tråden stikker cirka 150 mm ud af begge huller (Fig. 28.B). Hvis der er gammel snor tilbage inde i hovedet, eller hvis den er gået i stykker inden i hovedet, skal den fjernes på følgende måde:

1. tryk på igene på siden af trådholderhovedet,

der hvor der står "PUSH" (Fig. 30.A) og frigør den nederste del af hovedet (Fig. 30.B);

2. fjern den snor der er tilbage inden i;

3. sæt spolen på plads igen (Fig. 31.A) i sit leje;

4. luk hovedet igen ved at fastlåse igene ind

(Fig. 31.B) i rillerne (Fig. 31.C) og skubbe helt i bund indtil der høres et "klik", som låser den nederste del af hovedet (Fig. 31.D) på plads.

klippeanordningens skærm (Fig. 7.B) ved at skrue skruerne af (Fig. 7.C).

2. Spænd trådskæreren i en skruestik, og gå frem

med slibningen under anvendelse af en ad l. Pas på at bevare den oprindelige klippevinkel.

3. Montér trådskærekniven (Fig. 7.A) på

klippeanordningens skærm (Fig. 7.B) igen ved at skrue skruerne i (Fig. 7.C).

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

• fjern batteriet fra dets leje og oplad det (afsnit

• lad motoren køle af, inden maskinen sættes i et hvilket som helst rum;

• rengør (afsnit 7.3);

• kontrollér at der ikke ndes komponenter, som er løse eller beskadigede. Om nødvendigt udskiftes beskadigede dele og eventuelle løse skruer og møtrikker strammes eller et autoriseret servicecenter kontaktes;

• opmagasiner maskinen: – et tørt sted; – beskyttet mod vind og vejr; – utilgængeligt for børn; – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse.

9.2 OPMAGASINERING AF BATTERIET

Batteriet skal opbevares i skyggen, køligt og et sted hvor der ikke er fugtigt. BEMÆRK Ved længere tids opmagasinering skal batteriet oplades hver anden måned for at forlænge dets levetid.DA - 17

10. FLYTNING OG TRANSPORT

Hver gang maskinen skal yttes eller transporteres, skal man: – stands maskinen (afsnit 6.6); – fjerne batteriet fra dets leje og oplad det (afsnit 7.2.2); – sæt klingebeskytteren på når klippeanordningen er standset; – bære kraftige arbejdshandsker; – tage fat i maskinen udelukkende i håndtagene og rette klippeanordningen i modsat retning i forhold til køreretningen. Når maskinen transporteres i bil skal man: – skal maskinen sikres på passende vis ved hjælp af wirer eller kæder; – anbringe den, så den ikke udgør en risiko for nogen.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medfører, at garantien bortfalder.

• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• Manglende kendskab til den medfølgende dokumentation.

• Utilsigtet eller ukorrekt brug og montage.

• Anvendelse af uoriginale reservedele.

• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• Normal slitage på forbrugsmaterialer såsom klippeanordninger og sikkerhedsbolte.

• Normal slitage. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.

13. TABEL FOR VEDLIGEHOLDELSE

Indgreb Hyppighed Note MASKINE Kontrol af alle fastgørelsesanordninger Før hver brug afsnit 7.4 Sikkerhedstjek / Kontrol af betjeninger Før hver brug afsnit 6.2 Kontrol af klippeanordningens skærm. Før hver brug afsnit 6.2.1 Kontrol af klippeanordningen Før hver brug afsnit 6.2.1 Kontrol af batteriets ladningstilstand Før hver brug * Opladning af batteriet Efter hver brug afsnit 7.2.2

Rengøring af maskinen og motoren Efter hver brug afsnit 7.3 Kontrol af eventuelle skader på maskinen. Kontakt om nødvendigt et autoriseret servicecenter. Efter hver brug -

tænder ikke, når sikkerhedsknappen aktiveres Batteriet mangler eller er ikke sat korrekt i Sørg for at batteriet er korrekt indsat og sidder ordentligt i sit leje (afsnit 7.2.3)

2. Når sikkerhedsknappen

aktiveres, blinker lysdioden (Fig. 12.G, Fig. 13.G) Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2)

3. Motoren går i stå

under arbejdet og lysdioden (Fig. 12.G, Fig. 13.G) blinker Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2)

kører ikke selvom hastighedsregulatoren og sikkerhedsknappen holdes indtrykket Maskinen er beskadiget Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.

af motoren Græs har sat sig fast under klippeanordningens beskyttelse Fjern græsset (afsnit 6.5)

6. Græsset er vanskeligt

at afklippe Skæreanordningen er i dårlig stand Udfør vedligeholdelse på skæreanordningen (afsnit 8.1)

rundt om lejets sæde og trådhovedet Græsset klippes for tæt på jorden Skær græsset med en bevægelse oppefra og ned for at undgå at det ophobes.

ikke når trådhovedet bankes ned i jorden Snoren er limet fast på sig selv Smør med en silikonespray Der er ikke nok snor på spolen eller snoren er opbrugt Udskift snoren (kap. 8.1.3) Snoren er slidt og for kort Træk i snoren mens der trykkes på frigivelsesknappen Snoren er snoet inde i spolen eller den er gået i stykker inden i den Tag snoren ud af spolen og rul den op igen (kap. 8.1.3)

9. Klippeanordningen

kommer i kontakt med et fremmedlegeme. - Stands maskinen, tag batteriet ud og: - Undersøg skaderne. - Kontrollér, om der er tegn på løse dele, og fastspænd dem. - Få udført udskiftning eller reparation på et autoriseret servicecenter.

10. Der høres støj og/eller

overdrevne vibrationer under arbejdet Løsnede eller beskadigede dele. Stands maskinen, tag batteriet ud og: - Undersøg skaderne. - Kontrollér, om der er tegn på løse dele, og fastspænd dem. - Få udført udskiftning eller reparation på et autoriseret servicecenter.

mens den bruges Maskinen er beskadiget Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.

12. Batteriets autonomi

er dårlig Brugsforholdene er krævende og strømforbruget er stort Optimér brugen (afsnit 7.2.1) Batteriet er utilstrækkeligt til arbejdsforholdene Anvend et sekundært batteri eller et større batteri (afsnit 15.1) Batteriets kapacitet er nedsat Køb et nyt batteri Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 19

ikke batteriet Batteriet er ikke sat korrekt i opladeren Kontroller at batteriet er sat korrekt i (afsnit 7.2.2) Omgivelserne er ikke passende Oplad batteriet i omgivelser med en passende temperatur (se batteriets/ batteriladerens brugsanvisning) Kontakterne er snavsede Rengør kontakterne Der mangler spænding til opladeren Kontroller at stikket er sat i stikkontakten, og at der er spænding på kontakten Batteriopladeren er defekt Udskift den med en original reservedel - Hvis problemet vedbliver, skal man konsultere batteriets/ batteriladerens brugsanvisning

14. Kontrollampen (Fig.

12.G, Fig. 13.G) forbliver konstant tændt Mislykket selvkontrol Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.

15. Kontrollampen (Fig.

12.G 13.G) forbliver konstant blinkende Batterikommunikationsfejl Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Blokeret rotor Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Elektrisk overbelastning Optimér brug af maskinen. Overophedet PCB Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.

Der ndes batterier med anden kapacitet, i stand til at imødekomme de forskellige driftskrav (Fig.32). Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

Anordning anvendt til opladning af batteriet: hurtig (Fig. 33.A), standard (Fig. 33.B).

Enhed, der huser to batterier og tilvejebringer den elektriske strøm, der er nødvendig til betjening af maskinen. Den leveres med forbindelseskablet til maskinen (Fig. 1.O) og med en vælger (Fig. 11.B) til at vælge et af de to batterier (position “1” og “2”) og "OFF".

1) Sikkerhet der hvor du arbeider

• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.

3. Vri styret i den mest behagelige

2. Stram skruene så langt det går (Fig. 5.C).

2. Monter trådspolen (Fig. 6.B) ved å skru den

mens du roterer hodet (Fig. 6.B) helt til moto- rakselen og hele trådspolen blokkeres.

2. Koble ledningen i den tilhørende

1. Fjern knivbladsikringen (Fig. 1.K) (hvis benyt-

• Sett på knivbladsikringen (Fig. 1.K) når kniven er stanset.

4. frakoble koblingsledningen fra

8. Tråden slippes ikke

4. anslut anslutningskabeln (Fig.

5. ladda det fullständigt. Följ anvisningarna i

2. Erklærer på eget ansvar at maskinen: :

2. Erklærer på eget ansvar, at maskinen:

Bærbar, buskrydder/græstrimmer / klipning af græsset a) Type / Model c) Serienummer d) Motor: batteri

3. Er i overensstemmelse med

specifikationerne ifølge direktiverne: e) Certificeringsorgan: Ikke anvendelig

4. Henvisning til harmoniserede
