BRUKSANVISNING BC 700e B STIGA

SV Bärbar batteridriven röjsåg/gräsklippare BRUKSANVISNING

WARNING: läs igenom hela detta häfte innan du använder maskinen.

[4] Verktygets maximala rotationshastighet (trimmerhuvud)

[5] Verktygets maximala rotationshastighet (4-tandat blad)

[6] Klippbredd (trimmerhuvud)

[7] Klippbredd (4-tandat blad)

[8] Fäste för trimmerhuvud

[14] Ljudtrycksnivå (enligt ISO 3744:2010)

[16] Uppmätt ljudeffektnivå (enligt ISO 3744:2010)

[17] Garanterad ljudeffektnivå (enligt 2000/14/EC)

[18] Trimmer

[19] Vibrationer på handen på det främre handtaget (enligt ISO 3744:2010)

[22] Höghastighetreglage för skärenheten

[23] Fillvalstillbehör

[24] Batterigrupp

[25] Batteriladdare

[26] Batteriväska

[27] Batterisimulator

(*) Detta batteri får endast användas med Batteriväska. Det är förbjudet att sätta i batteriet i facket på maskinen.

a) ANMÄRKNING: det totala angivna vibrationsvärdet har mätts i enlighet med en standardiserad testmetod och kan användas för en jämförelse mellan olika verktyg. Det totala vibrationsvärdet kan användas även vid en preliminär exponeringsbedömning.

b) WARNING: vibrationsemissioner under användningen av verktyget kan skilja sig från det totala värdet som anges beroende på hur verktyget används. Därför är det nödvändigt, under arbetet, att tillämpa de följande säkerhetsåtgärderna som avses för att skydda föraren: bär handskar under användningen, begränsa användningstiden och tiderna som gasreglagets spak hålls nedtryckt.

SVENSKA - Översättning av bruksanvisning i original SV

b) Arbeidsområde / maskine

1. Trådhoved: klippeanordning med nylonsnor.

2. 3-tands, 4-tands klinge: klippeanordning med metalskive (i kassen).

Klippeanordningen standser automatisk, när hastighedsregulatoren slippes.

5.3 SIKKERHEDSHÄNDTAG HASTIGHEDSREGULATOR

Om de machine te stoppen:

b) Arbeidsområde/maskin

- Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/roterende deler (steiner, greiner, stältråd, bein, osv.).

3) Under bruk

a) Arbeidsområde

4.3.3.a Montering av trådspolen

4.3.3.b Demontering av trådspolen

6.1.3 Bruk av ryggsekken (hvis finnes)

8.1.2 Skifte av knivbladet

⚠ Knivbladet må aldri repareres. Det må byttes ut ved første tegn til ødeleggelse eller hvis slipegrensen er overskredet:

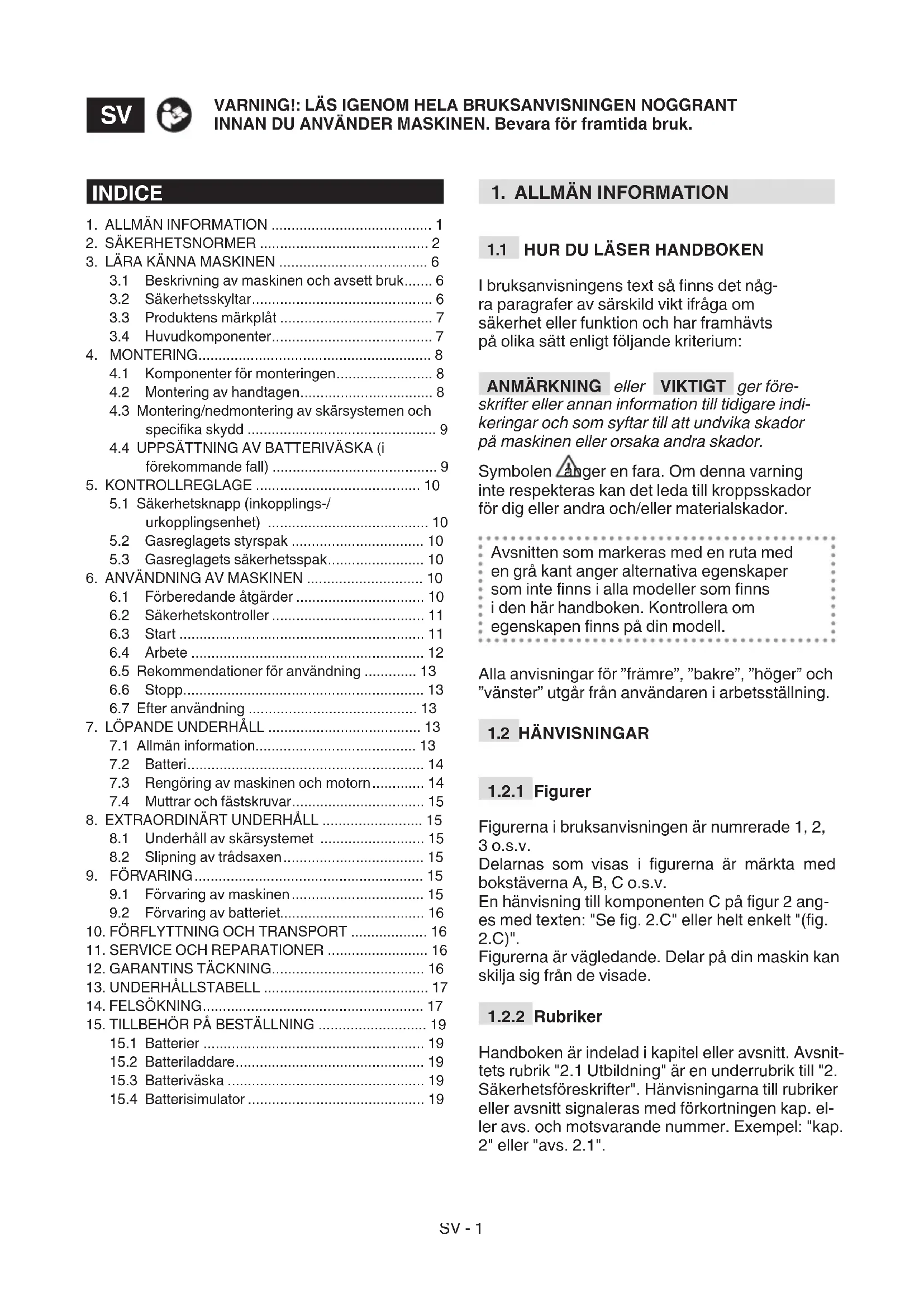

3.1 Beskrivning av maskinen och avsett bruk..... 6
3.2 Säkerhetsskyltar....6
3.3 Produktens märkplåt 7
3.4 Huvudkomponenter....7

1. MONTERING....8

4.1 Komponenter för monteringen.... 8
4.2 Montering av handtagen....8
4.3 Montering/nedmontering av skärsystemen och specifika skydd 9
4.4 UPPSÄTTNING AV BATTERIVÄSKA (i förekommande fall) 9

1. KONTROLLREGLAGE 10

5.1 Säkerhetsknapp (inkopplings-/urkopplingsenhet) 10
5.2 Gasreglagets styrspak 10
5.3 Gasreglagets säkerhetsspak.... 10

1. ANVÄNDNING AV MASKINEN 10

6.1 Förberedande åtgärder 10
6.2 Säkerhetskontroller 11
6.3 Start 11
6.4 Arbete 12
6.5 Rekommendationer för användning ...... 13
6.6 Stopp.... 13
6.7 Efter användning 13

1. LÖPANDE UNDERHÅLL 13

7.1 Allmän information.... 13
7.2 Batteri....14
7.3 Rengöring av maskinen och motorn.... 14
7.4 Muttrar och fästskruvar.... 15

1. EXTRAORDINÄRT UNDERHÅLL 15

8.1 Underhåll av skärsystemet 15
8.2 Slipning av trådsaxen 15

1. FÖRVARING.... 15

9.1 Förvaring av maskinen.... 15
9.2 Förvaring av batteriet.... 16

1. FÖRFLYTTNING OCH TRANSPORT ...... 16

2. SERVICE OCH REPARATIONER 16

3. GARANTINS TÄCKNING.... 16
4. UNDERHÅLLSTABELL 17
5. FELSÖKNING.... 17
6. TILLBEHÖR PÅ BESTÄLLNING 19

15.1 Batterier 19
15.2 Batteriladdare.... 19
15.3 Batteriväska 19
15.4 Batterisimulator 19

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt ifråga om säkerhet eller funktion och har framhävts på olika sätt enligt följande kriterium:

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på maskinen eller orsaka andra skador.

Symbolen anger en fara. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador.

Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om egenskapen finns på din modell.

Alla anvisningar för "främre", "bakre", "höger" och "vänster" utgår från användaren i arbetsställning.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i bruksanvisningen är numrerade 1, 2, 3 o.s.v.

Delarnas som visas i figurerna är märkta med bokstäverna A, B, C o.s.v.

En hänvisning till komponenten C på figur 2 anges med texten: "Se fig. 2.C" eller helt enkelt "(fig. 2.C)".

Figurerna är vägledande. Delar på din maskin kan skilja sig från de visade.

1.2.2 Rubriker

Handboken är indelad i kapitel eller avsnitt. Avsnittets rubrik "2.1 Utbildning" är en underrubrik till "2. Säkerhetsföreskrifter". Hänvisningarna till rubriker eller avsnitt signaleras med förkortningen kap. eller avs. och motsvarande nummer. Exempel: "kap. 2" eller "avs. 2.1".

2. SÄKERHETSNORMER

2.1 ALLMÄNNA SÄKERHETSNORMER

⚠ Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarlig skada.

Bevara alla föreskrifter och instruktioner för framtida bruk.

Begreppet "elverktyg" som nämns i anvisningarna avser din eldrivna maskin (med kabel) eller batteridrivna maskin (utan kabel).

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren och välbelyst. Smutsiga och mörka platser kan leda till olyckor.
b) Använd inte en elektrisk utrustning i miljöer där det finns risk för explosion, i närheten av brandfarliga vätskor, gas eller pulver. Elektriska utrustningar avger gnistor som kan sätta eld på damm eller ångor.
c) Håll barn och närvarande på avständ vid användning av en elektrisk utrustning. En dålig uppmärksamhet kan leda till en förlorad kontroll.

2) Elektrisk säkerhet

a) Elverktygets kontakter måste passa uttaget. Ändra aldrig kontakten på något sätt. Använd inte adaptrar med elverktyg som är jordade. Kontakter som inte har ändrats och matchande uttag minskar risken för elektriska stötar.
b) Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns ökad risk för elektriska stötar om din kropp är jordad.
c) Utsätt inte elverktyg för regn eller fukt. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar.
d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.
e) När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är lämplig för utomhusbruk. Om du använder en sladd som lämpar sig för utomhusbruk minskar risken för elektriska stötar.

f) Om det är oundvikligt att använda ett elverktyg på en våt plats, använd en strömförsörjning som skyddas av en jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektriska stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera det du håller på med och använd sunt förnuft när du använder den elektriska utrustningen. Använd inte den elektriska utrustningen om du är trött eller under be- roende av droger, alkohol eller medicin. Ett ögonblick av bristande uppmärksamhet vid användning av elektrisk utrustning kan orsaka allvarliga personskador.
b) Använd skyddskläder. Bär alltid skyddsglasögon. Bruk av en skyddande utrustning såsom dammskydd, halkfria skor, skyddshjälm, eller hörselskydd, minskar risken för personskador.
c) Undvik en oavsiktlig start. Se till att apparaten är släckt innan du sätter i batteriet, greppar eller transporterar den elektriska utrustningen. Transportera den elektriska utrustningen med fingret på strömbrytaren eller montera batteriet med strömbrytaren i positionen "ON" underlättar olyckor.
d) Ta bort alla nycklar och justeringsverktyg innan du aktiverar den elektriska utrustningen. En nyckel eller ett verktyg som kommer i kontakt med en roterande del kan orsaka personskador.
e) Tappa inte balansen. Stå alltid i stadig position och i rätt balans. Detta tillåter en bättre kontroll av den elektriska utrustningen i oväntade situationer.
f) Bär lämpliga kläder. Bär ingen vid klädsel eller smycken. Håll håret, kläder och handskar borta från delar i rörelse. Vida kläder, smycken eller långt här kan fastna i delarna i rörelse.
g) Om anordningar ska kopplas till anläggningarna för utsugning och insamling av pulver, se till att de kopplas och används på lämpligt sätt. Användningen av dessa anordningar kan minska risker kopplade till damm.
h) Låt inte din förtrogenhet med maskinens användning leda till att du känner dig för säker och försummar säkerhetsprinciperna. Oaktsamhet kan orsaka allvarlig skada på en bråkdel av en sekund.

4) Användning och förvaring av den elektriska utrustningen

a) Överbelasta inte den elektriska utrustningen. Använd den elektriska utrustningen som avsetts för arbetet. Avsedd

elektrisk utrustning kommer att utföra arbetet bättre och på ett säkrare sätt och på den hastighet som den tillverkats för.

b) Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och ska repareras.

c) Avlägsna ackumulatorn från sitt fack innan du utför något arbete för reglering eller byte av tillbehör eller innan den elektriska utrustningen repareras. Dessa förebyggande säkerhetsåtgärder minskar riskerna för start genom olyckshändelse av den elektriska utrustningen.

d) Förvara den elektriska utrustningen långt borta från barn när den inte längre används och låt inte personer som inte känner till utrustningen och som inte läst igenom dessa instruktioner använda denna. Elektrisk utrustning är farlig om den används av oerfarna personer.

e) Var noggrann med underhållsarbetet för den elektriska utrustningen. Kontrollera att de rörliga delarna är linjerade och fria i sin rörelse, att inga delar är trasiga och att det inte finns något annat som kan hindra den elektriska utrustningens funktion. Om den elektriska utrustningen går sönder ska den repareras innan den används. Många olyckor orsakas av ett för dåligt underhållsarbete.

f) Håll alla vassa delar rena och ordentligt slipade. Ett lämpligt underhällsarbete av skärenheter med bladen ordentligt slipade gör att man inte lätt fastnar och den blir lättare att kontrollera.

g) Använd den elektriska utrustningen och tillbehören enligt instruktionerna som medföljer och med hänsyn till arbetsförhållandena och typen av arbete som ska utföras. Att använda ett elektriskt verktyg till annat arbete än det som det avses för kan orsaka farliga situationer.

h) Håll handtagen torra, rena och utan olja och fett. Hala handtag gör det inte möjligt att hantera och kontrollera verktyget på ett säkert sätt i oväntade situationer.

5) Användning och försiktighetsåtgärder för batteridrivna verktyg

a) Ladda endast med tillverkarens avsedda batteriladdare. En laddare som avsetts för en typ av batteripaket kan skapa en brandrisk om den används för andra typer av paket.

b) Använd eldrivna verktyg endast med de specifikt fastställda batteripaketen. En

användning av andra batteripaket kan skapa risk för kroppsskada och brand.

c) När batteripaketet inte används ska det hållas på avständ från andra metallföremål som klamrar, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan skapa en anslutning mellan två poler. En kortslutning av bat-

teriets poler kan leda till brännskador eller olyckor.

d) Om batteriet är i dåligt skick kan det läcka vätska: undvik all kontakt. Skölj omedelbart med vatten vid en oavsiktlig kontakt. Om vätskan kommer i kontakt med ögonen, kontakta omedelbart en läkare. Vätskan som läckt från batteriet kan orsaka irritationer eller brännskador.

e) Använd inte ett skadat eller ändrat batteripaket eller instrument. Skadade eller ändrade batterier kan orsaka oförutsedda beteenden, vilket kan leda till brand, explosion eller risk för skada.

f) Utsätt inte batteripaketet för eld eller för höga temperaturer. Exponering för eld eller temperaturer över 130 °C kan orsaka explosion. ANMÄRKNING. Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".

g) Följ alla laddningsinstruktioner och ladda inte batteriet utanför det temperaturområde som anges i instruktionerna.

Felaktig laddning eller vid temperaturer utanför det angivna området kan skada batteriet och öka risken för brand.

6) Assistans

a) Låt endast fackmän reparera den elektriska utrustningen och se till att endast originala reservdelar används. Detta gör så att säkerheten av den elektriska utrustningen bibehålls.

b) Reparera aldrig skadade batterier. Batterier får endast underhållas av tillverkaren eller auktoriserade serviceföretag.

2.2 SPECIFIKA

SÄKERHETSFÖRESKRIFTER FÖR RÖJSÅG/GRÄSKLIPPARE

1) Träning

Lär dig att känna igen reglagen och an- ta maskinen på lämpligt sätt. Lär dig att bt stänga av maskinen. Bristande iakt- se av föreskrifterna och instruktionerna orsaka brand och/eller allvarliga skador.

- Låt aldrig maskinen användas av barn eller av personer som inte har nödvändig kännedom

om instruktionerna. Lokala bestämmelser kan ange en åldersgräns för dess användning.

• Tänk på att operatören eller användaren är ansvarig för olyckor och risker som kan uppstå för andra personer eller dessas egendom. Det ligger på ditt ansvar som användare att bedöma vilka faror som kan uppstå i samband med det aktuella arbetet. Du som användare är dessutom skyldig att vidta alla nödvändiga försiktighetsåtgärder för din egen och andras säkerhet, framför allt vid arbete i sluttningar, på ojämn, hal eller instabil mark.
• Om du vill överlämna eller låna ut maskinen till andra, se till att användaren läser igenom instruktionerna i denna handbok.

2) Förberedande åtgärder

a) Personlig skyddsutrustning (PSU)

• Bär åtsittande skyddskläder med skärskydd, vibrationsdämpande handskar, hjälm, skyddsglasögon, masker, hörselskydd och skyddsskor med halksäker sula.
• Användningen av hörselskydd kan leda till att du inte hör eventuella varningar (rop eller larm). Var mycket uppmärksam med vad som sker runt arbetsområdet.

b) Arbetsområde / Maskin

- Kontrollera arbetsplatsen noggrant och ta bort allt som kan slungas iväg av maskinen eller som kan skada skärsystemet/roterande delar (stenar, stältråd, ben, m.m.).

3) Under användning

a) Arbetsområde

• Arbeta endast i dagsljus eller med ett bra konstgjort ljus och med bra sikt.
• Se till att personer, barn och djur står på avständ från arbetsområdet. Barn måste övervakas av en vuxen.
• Kontrollera så att alla andra personer befinner sig åtminstone på 15 meters avständ från maskinens räckvidd eller minst 30 meters avständ vid farliga arbeten;
• Undvik att arbeta i blött skåp, under regn och med risk för oväder, speciellt med åska.
• Så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en ojämn eller brant mark som inte garanterar stabilitet för operatören under arbetet;.
• Utsätt inte maskinen för regn eller fukt. Vatten kan komma in i utrustningen vilket kan öka risken för elstötar.
• Var speciellt uppmärksam om marken är ojämn (gupp, rännor), för sluttningar, dolda faror och eventuella hinder som kan begränsa sikten.
• Var mycket uppmärksam i närheten av stup, hål eller vallar.
• Arbeta tvärgående i sluttningen och aldrig upp och ner, var mycket försiktig vid byte av rikt-

ningen, se till att du står stadigt och håll dig alltid nedströms i förhållande till skärsystemet.

- Se upp för trafiken när gräsklipparen används nära en väg.

b) Beteenden

- Under arbetet så ska maskinen alltid hållas fast med båda händerna genom att hålla drivenheten till höger om kroppen och skärsystemet under bältets linje. Sträck inte ut armarna för mycket.

- Undvik att kroppen kommer i kontakt med ytor i krets eller som är jordade som t.ex. rör, kylare, kök, kylskåp. Risk för elstötar ökar om kroppen kommer i kontakt med kretsar eller jordade enheter.

- Ställ dig i en fast och stabil position och var uppmärksam.

- Spring aldrig utan gå.

- Håll alltid maskinen fasthakad till stödselen under arbetet.

- Håll alltid händer och fötter långt borta från skärsystemet, både när motorn startas och under maskinens användning.

- Varning: skärenheten fortsätter att rotera under några sekunder efter att den kopplats ur eller efter att motorn stängts av.

- Se upp för föremål som kan slungas iväg när de kommer i kontakt med skärsystemet.

- Se till att inte våldsamt stöta emot skärsystemet mot främmande föremål/hinder. Om skärsystemet påträffar ett hinder/föremål kan det leda till ett backslag (kickback). Den här kontakten kan orsaka ett snabbt hopp i motsatt riktning vilket trycker skärsystemet uppåt och mot operatören. Backslaget kan medföra att du tappar kontrollen över maskinen med möjliga allvarliga konsekvenser. Vidtag de försiktighetsåtgärder som anges nedan för att undvika ett backslag:

– Håll maskinen i ett fast grepp, med bägge händer, och håll kroppen och armarna på ett läge som gör att du kan motstå backslagen.
– Sträck inte armarna för mycket uppåt och skär inte över midjehöjd.
- Använd endast de skärenheter som specificeras av tillverkaren.
– Håll dig till tillverkarens instruktioner ifråga om underhållet av skärsystemet.

- Var speciellt uppmärksam för att förhindra kroppsskador som kan orsakas av den utrustning som används för att skära av träden.

Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ för att inte orsaka fler skador; vid olyckor som medför kroppsskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

Om man utsätts en längre tid för vibrationer så kan man få neurovaskulära skador och störningar (kända även som Raynoud fenomen eller "vita fingrar") speciellt för personer som lider av cirkulationsstörningar. Symptomen kan gälla händer, handleder och fingrar och symptomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella ändringar på huden. Dessa effekter kan öka vid låga miljötemperaturer och/eller av ett för hårt grepp om handtaget. Om någon av dessa symptom skulle uppstå så måste man minska på den tid man använder maskinen och rådfråga en läkare.

c) Begränsad användning

• Maskinen får inte användas av personer som inte är i grad att hålla i den med ett fast grepp med båda händerna och/eller stå stadigt på benen under arbetet.
• Använd aldrig maskinen med skadade skydd, om skydden inte finns eller har installerats fel.
• Använd inte maskinen om tillbehören/verktygen inte installerats i förutsedda punkter.
• Koppla aldrig ur, inaktivera, ta bort eller mixtra med säkerhetsanordningarna/mikrobrytarna.
• Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och ska repareras.
• Belasta inte maskinen för mycket och använd inte en liten maskin för hårda arbeten; användning av en anpassad maskin minskar riskerna och förbättrar arbetskvaliteten.

4) Underhåll, förvaring

Ett regelbundet underhåll och en korrekt förvaring bevarar maskinens säkerhet och dess prestan- danivå.

a) Underhåll

• Använd aldrig maskinen med utslitna eller skadade delar. Trasiga eller slitna delar måste bytas ut och får aldrig repareras.
• Under inställningar av maskinen, var mycket uppmärksam för att undvika att fingrarna fångas in mellan skärsystemet i rörelse och maskinens fasta delar.

Ljud- och vibrationsnivån som anges i instruktionerna är maximivärden för användning av maskinen. Användningen av ett skärsystem i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljud- och vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som beror på en hög ljudnivå och vibrationspåkänningar förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

b) Förvaring

- För att minska risk för brand, lämna inte behållarna med restmaterial inuti lokalen.

2.3 BATTERI / BATTERILADDARE

VIKTIGT följande säkerhetsnormer omfattar säkerhetsföreskrifter i batteriets och batteriladdarens bruksanvisning som bifogats maskinen.

• För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En olämplig batteriladdare kan orsaka elektriska stötar, överhettning eller läcka av korrosiv vätska från batteriet.
• Använd endast de specifika batterierna som förutses för ditt verktyg. En användning av andra batterier kan orsaka skador och brandrisk.
• Se till att apparaten är släckt innan batteriet sätts i. Anslutning av batteri till en påslagen elektrisk apparat kan orsaka brand.
• Håll batteriet som inte används på avständ från gem, mynt, nycklar, spikar, skruvar eller andra små metalldelar som kan orsaka en kortslutning på kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand.
• Använd inte batteriladdaren på platsen där det finns ånga, antändbara ämnen eller på lättantändliga ytor som papper, tyg, osv. Under uppladdning blir batteriet varmt och kan orsaka brand.
• Under transport av ackumulatorer, se till att kontakterna inte kopplas sinsemellan och använd inte metallbehållare för transport.

2.4 MILJÖSKYDD

Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.

Undvik att störa grannskapet. Använd maskinen endast under rimliga tider (inte tidigt på morgonen eller sent på kvällen när det kan störa personer). Följ noggrant lokala bestämmelser för bortskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter; avfallen får inte kastas i soporna utan ska sorteras och överlämnas till insamlingscentraler som återvinner materialen.

Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar.

När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med natio-

nella föreskrifter, ska urladdade elektriska apparater samlas upp separat för att slutligen kunna återanvändas på ett miljövänligt sätt. Om elektrisk utrustning slängs på soptippen eller på marken så kan de giftiga ämnena nå grundvattennivån och på så vis komma i kontakt med näringskedjan och skada din hälsa och välmående. För ytterligare information om bortskaffande av produkten, kontakta kompetent myndighet för bortskaffande av hushållsavfall eller din återförsäljare.

Li-ion

Vid slutet av batteriernas livslängd, skaffa bort dem på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier.

En separat insamling av begagnade produkter och emballage tilläter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

2.5 KVARSTÅENDE RISKER

Även om alla säkerhetsföreskrifter respekteras kan det uppstå vissa kvarstående risker som inte kan uteslutas. På grund av maskinens typ och konstruktion är de möjliga förväntade farorna de följande:

• Utslungande av material som kan leda till ögonskador
• Hörselskador om inga hörselskydd används.

Den här maskinen är ett trädgårdsredskap och närmare bestämt en bärbar batteridriven röjsåg/gräsklippare.

Maskinen består huvudsakligen av en motor som aktiverar skärsystemet och som konfigurerats i oli- ka typer för att fylla olika funktioner.

Användaren kan hålla maskinen med hjälp av en sele och aktivera huvudreglagen samt hålla sig på ett säkert avständ från skärsystemet.

3.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för att:

- klippning av gräs och inte träiga växter, med en nylontråd som sitter i ett trimmerhuvud,

- klippning av högt gräs, sly, grenar och träiga buskar med en diameter på upp till 2 cm, med hjälp av ett metall- eller plastblad;

- att användas av en enda användare.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

– använda maskinen för att sopa, genom att luta på trimmerhuvudet. Motorns kraft kan orsaka att småstenar och små föremål slungas iväg upp till 15 meter eller längre och orsaka skador på saker och personer,
– trimma buskar eller andra arbeten för vilka skärsystemet inte används på marknivå;
- klippa och finfördela buskage, buskar och blommor,
- beskära träd;
– använda maskinen för ett annat material än växter och plantor;
- använda maskinen med skärsystemet ovanför operatörens bälte;
– använda maskinen i allmänna trädgårdar, parker, sporthallar, på vägar, fält och skogar;
– använda skärenheter som skiljer sig från de som anges i tabellen "Teknisk specifikationer". Fara för allvarliga skador.
- att maskinen används av flera personer.

VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador på användaren eller andra personer).

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 SÄKERHETSSKYLTAR

På maskinen sitter olika symboler (Bild 2). De påminner användaren om de beteenden som ska följas för att maskinen ska användas på ett säkert sätt.

Symbolernas betydelse:

WARNING! FARA! Denna maskin, om den inte används på ett riktigt sätt, kan vara farlig i sig och för andra.

Varning! Läs instruktionerna innan maskinen används.

Fara! Bär hörsel-och ögonskydd och bär skyddshjälm..

Bär skyddshandskar och säkerhetsskor.

FARA FÖR UTSLUNGANDE

AV FÖREMÅL! Var försiktig med material som kan slungas ut av skärsystemet vilket kan orsaka allvarliga kroppse- eller materialskador.

FARA FÖR UTSLUNGANDE AV

FÖREMÅL! Se till att alla personer eller husdjur håller sig på minst 15 m avständ när maskinen används.

Varning för bladets dragkraft.

Använd inte cirkelsågklingor.

Fara: Användning av cirkelsågklingor på modeller där de inte förutsetts utsätter användaren för fara för allvarliga och även livshotande skador.

Utsätt inte för regn (eller fukt).

VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

3.3 PRODUKTENS MÄRKPLÅT

På identifikationsetiketten står följande uppgifter(Fig. 1):

1. Ljudeffektnivå
2. Överensstämmelsemärke
3. Tillverkningsår
4. Typ av maskin
5. Tillverkarens referensmodell
6. Serienummer
7. Tillverkarens namn och adress
8. Artikelkod

Anteckna maskinens identifieringsuppgifter där det avses på etiketten (se omslagets baksida).

VIKTIGT Använd identifieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en serviceverkstad.

VIKTIGT Ett exempel på en försäkran om överensstämmelse finns på de sista sidorna i handboken.

3.4 HUVUDKOMPONENTER

Maskinen består av följande huvudkomponenter som följande funktioner motsvarar (Bild 1):

A. Motor: sätter styrsystemet i rörelse genom transmissionsstängen och vinkelväxeln.
B. Stång: ansluter det bakre handtaget till drivenheten.
C. Skärsystem: denna del är avsedd att klippa vegetationen
1. Trimmerhuvud: skärsystem med nylon-tråd.
2. 3-tandat blad, 4-tandat: skärsystem med metallskiva (i lådan).
D. Skydd för skärsystem: är en skyddsanordning och förhindrar att skärsystemen slungar iväg föremål, som eventuellt samlats upp, långt från maskinen.
E. Främre handtag: halvrund form som används för att styra maskinen och skyddsskärm för ben.
F. Bakre handtag: används för att styra maskinen och här sitter huvudreglagen för start/avstängning/acceleration.
G. Styrstång: handtag i form av "tjurhorn" placerat längs med stängen och asymmetriskt mot denna; används för att styra maskinen och

här sitter huvudreglagen för start/avstängning/acceleration.

H. Skyddsskärm för ben: är ett säkerhetsskydd som förhindrar en oavsiktlig kontakt med skärsystemet under användningen.

I. Säkerhetssele: utrustning som består av tygbälten som placeras över axlarna och hjälper att bära maskinens vikt under arbetet.

J. Kopplingspunkt (selens): där säkerhetsse- len ska fästas till maskinen.

K. Bladskydd (för transport och förflyttning av maskinen): skyddar mot oavsiktlig kontakt med skärsystemet som kan orsaka allvarliga skador.

L. Batteri (om det inte medföljer med maskinen, se avs. 15.1 "illbehör på beställning): enhet som försörjer verktyget med ström; Dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning.

M. Batteriladdare (tillbehör som ska beställas, avs. 15.2): enhet som används för att ladda batteriet. det finns två modeller av batteriladdare: M1 (snabb batteriladdare); M2 (standard batteriladdare).

N. Batteriväska (tillbehör på begäran, avs. 15.3): enhet som gör det möjligt att hysa batterierna.

O. Anslutningssladd: sladd som ansluter ma- skinen till batteriväskan.

P. Batterisimulator (tillbehör på begäran, avs. 15.4): anordning som tillåter maskinen att använda batteriväskan om den placeras i sitt fack.

4. MONTERING

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

Av lagrings- och transportskäl har vissa maskinkomponenter inte fabriksmonterats, utan de ska monteras efter att emballaget avlägsnats och i enlighet med instruktionerna.

⚠ Uppackning och slutförande av monteringen ska ske på en plan och robust yta med tillräckligt utrymme för förflyttning av maskinen och emballaget och med hjälp av lämpliga redskap. Använd inte maskinen innan du avslutat anvisningarna i avsnittet "MONTE-RING".

4.1 KOMPONENTER FÖR MONTERINGEN

I emballaget ingår komponenterna för monteringen.

4.1.1 Uppackning

1. Öppna emballaget försiktigt och se till att inga komponenter tappas bort.
2. Läs dokumentationen som finns inuti lådan, inklusive bruksanvisningen.
3. Ta upp alla omonterade delar ur lådan.
4. Packa upp maskinen.
5. Kassera lådan och emballaget i enlighet med lokala bestämmelser.

Innan monteringen utförs, verifiera att batteriet inte är infört i sitt fack.

4.2 MONTERING AV HANDTAGEN

4.2.1 Montering av det främre handtaget

1. Placera det främre handtaget (Fig. 3.A) på stången (Fig. 3.B).
2. Montera skyddsskärmen för benen (Fig. 3.C) på handtaget och se till att den är vänd åt vänster.
3. Fäst handtaget vid benskyddet med skruvar (Fig. 3.D) och muttrar (Fig. 3.E).

1. Lossa mittvredet (Bild 4.A) och avlägsna kappmuttern (Bild 4.B).
2. Sätt in styrstången (Bild 4.C), och var noggrann med att kommandona hamnar till höger.
3. Placera styrstången i den mest komfortabla arbetsställningen och fäst den med kappmuttern (Bild 4.B) och mittvredet (Bild 4.A).

ANMÄRKNING Genom att lossa mittvredet (Fig 4.A) är det möjligt att rotera handtaget för att minska hinder vid magasinering.

4.3 MONTERING/NEDMONTE- RING AV SKÄRSYSTEMEN OCH SPECIFIKA SKYDD

Bär skyddshandskar.

VIKTIGT Varje gång som ett skärsystem ska bytas, ta bort batteriet från facket och montera ner alla delar på enheten.

4.3.1 Val av skärsystem

Välj det skärsystem, som passar bäst för det arbete som ska utföras enligt dessa maximala be- teckningar:

• Trimmerhuvudet kan avlägsna högt gräs och växter utan grenar i närheten av inhägnader, murar, grunder, trottoarer, runt träd osv. eller för att noggrant göra rent en del av trädgården
• de 3- och 4-tandade blad är anpassade till buskskog och små buskar upptill 2 cm i diameter.

4.3.2 Montering av skärsystemets skydd

1. Placera skyddet (Fig. 5.A) vid hålen på motorenheten (Fig. 5.B).
2. Dra helt åt skruvarna (Bild 5.C).

ANMÄRKNING På skärsystemets skydd finns följande symbol:

Anger rotationsriktningen på skärsystemet.

4.3.3 Montering/nedmontering av skärsystemets skydd

4.3.3.a Montering av trimmerhuvud

1. Tryck på knappen (Fig. 6.A) och håll den in- tryckt medan huvudet vrids tills ett klick, som blockerar motoraxeln och hela trimmerhuvu- det (Fig. 6.B).
2. Montera trimmerhuvudet (Fig. 6.B) genom att skruva det medurs.

VIKTIGT När ett trimmerhuvud används ska trådsaxen alltid vara monterad (Fig. 7.A). Maskinen tillhandahålls med en klippdiameter inställd på 38 cm.

4.3.3.b Nedmontering av trimmerhuvud

1. Tryck på knappen (Fig. 6.A) och håll den in-tryckt medan huvudet (Fig. 6.B). vrids till det

klick, som blockerar motoraxeln och hela trimmerhuvudet.

1. Montera ned trimmerhuvudet (Fig. 6.B) genom att vrida det moturs.

4.3.3.c Montering av 3-tandat blad, 4-tandat

Installera bladets skydd.

1. Montera bladet (Fig. 8.B) och den externa hyl-san (Fig. 8.C) med den bredaste delen vänd mot bladet.
2. Montera den externa skålen (Fig. 8.D) utan att dra åt muttern (Fig. 8.E).
3. Tryck på knappen (Fig. 8.A), vrid bladet (Fig. 8.B) för hand, tills det går in i hålet på den interna hylsan och blockerar rotationen.
4. Skruva fast muttern (Fig. 8.E) och, med hjälp av den medföljande nyckeln, dra åt den helt i medurs riktning.
5. Ta bort nyckeln för att återställa rotationen.

1. Tryck på knappen (Fig. 8.A), vrid bladet (Fig. 8.B) för hand, tills det går in i hålet på den interna hylsan och blockerar rotationen.
2. Skruva loss muttern (Fig. 8.E) moturs och ta bort den externa skålen (Fig. 8.D).
3. Dra ut den externa skålen (Fig. 8.C), och ta sen bort bladet (Fig. 8.B).

4.4 UPPSÄTTNING AV BATTERIVÄSKA (I FÖREKOMMANDE FALL)

Batteriväskan mottas färdigmonterad (Fig. 1.N) och kan lossas från axelremmens hållare (Fig. 9) och bäras för hand.

För att lossa batteriväskan tryck på de två översta knapparna (Fig. 9.A).

Batterifack finns på väskans båda sidor (Fig. 10)

På väskans högra sida finns:

• sladduttag (Fig. 11.A)
• batteriväljare (Fig. 11.B)
• USB-uttag för laddning av andra enheter (t.ex. mobiltelefoner) (Fig. 11.C)

För att undvika att ha en lös kabel finns det passager på båda sidor och i det bakre området genom vilket strömkabeln ska passera.

5. KONTROLLREGLAGE

5.1 SÄKERHETSKNAPP (INKOPPLINGS-/URKOPPLINGSENHET)

När man trycker på den här knappen (Fig. 12.C, Fig. 13.C) aktiveras och avaktiveras maskinens elkrets och den motsvarande lysdioden tänds (Fig. 12.E, Fig. 13.E).

När man trycker på hastighetsknappen (Fig. 12.D, Fig. 13.D) bestäms skärhastigheten och de 2 motsvarande lysdioderna tänds (Fig. 12.F, Fig. 13.F). Om man avbryter arbetet (utan att slå av maskinen) kommer den, vid återaktivering, att starta på nytt med den hastighet som ställts in tidigare.

Släckta ljus: elkretsen är helt urkopplad (OFF).

VIKTIGT Under förflyttning, håll aldrig fingret på knappen för att undvika oavsiktlig start.

Ikonen "Observera" (Fig. 12.G, 13.G) tänds vid maskinfel (konsultera Problemidentifiering, avs. 14).

5.2 GASREGLAGETS STYRSPAK

Gör att du kan aktivera och reglera skärsystemet.

Gasreglagets säkerhetsspak (Fig. 12.A, Fig 13.A), är endast tillgänglig om gaspedalen trycks in samtidigt (Fig.12.B-M, Fig. 13.B-M).

Skärsystemet stannar automatiskt upp när gasreglagets styrspak släpps.

Gasreglagets säkerhetsspak (Fig. 12.B-M, Fig. 13.B-M) möjliggör användning av regleringsspaken (Fig. 12.A, Fig. 13.A).

6. ANVÄNDNING AV MASKINEN

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

6.1 FÖRBEREDANDE ÅTGÄRDER

Innan maskinen används är det nödvändigt att en rad kontroller och ingrepp utförs för att garantera att arbetet utförs på ett lämpligt sätt och med högsta säkerhet:

1. se till att batteriet inte sitter i sitt fack,
2. ställ maskinen horisontellt och stabilt på marken;
3. välj skärsystemet som passar bäst för arbetet som ska utföras (avs. 4.3.1);
4. kontrollera batteriet (avs. 6.1.1);
5. bär säkerhetsselen riktigt (avs. 6.1.2).

Maskinen tillhandahålls utan batteri.

Köp ett batteri med lämplig kapacitet för driftskraven och ladda det enligt anvisningarna i batteriets bruksanvisning.

Listan över batterier för den här maskinen finns i tabellen i tabellen "Tekniska specifikationer". Innan varje användning:

- kontrollera batteriets laddning genom att följa anvisningarna i batteriets handbok.

6.1.2 Användning av säkerhetsselen

Säkerhetsselen ska bäras innan maskinen fästs till avsett fäste och remmarna ska regleras enligt användarens längd och kropp.

Använd alltid en säkerhetssele som är lämplig till maskinens vikt:

• med maskiner som väger mindre än 7,5 kg kan modellerna med enkel eller dubbel rem användas;
• med maskiner som väger mer än 7,5 kg måste man använda modellen med dubbel rem.

- Modeller med enkel rem

Säkerhetsselen måste bäras innan maskinen kopplas med lämpligt fäste.

Remmen (Fig. 14.A) ska placeras ovanför vänster axel och följa höger höft.

Remmen måste bäras med:

– stödet (Fig. 14.A.1), maskinens karbinhake med kopplingsmekanism (Fig. 14.A.2). och snabburkoppling (Bild 14.A.3) på höger sida.

• Modeller med dubbla remmar

Säkerhetsselen måste bäras innan maskinen kopplas med lämpligt fäste.

Remmen (Bild 14.B) måste bäras med:

• stöd (Fig. 14.B.1), maskinens karbinhake med kopplingsmekanism (Fig. 14.B.2), och snabburkoppling (Fig. 14.B.3) på höger sida.
• snabburkoppling framför (Fig. 14.B.3);
• remmarnas korsning på operatörens rygg (Bild 14.B.4);
  – spännena är korrekt fästa (Bild 14.B.5). Remmarna måste vara spända så att lasten sprids ämnt över axlarna.

6.1.3 Användning av väskan (om förekommande)

1. Sätt i batteriet i ett av facken på batteriväskan (Fig. 10) och tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten;
2. anslut sladden till väskan i rätt uttag (Fig. 11.A) och rotera den tills du hör ett klickljud som sätter det på plats och kontrollera den elektriska kontakten;
3. justera axelremmarna och stäng selen framifrån (Fig. 15).

6.2 SÄKERHETSKONTROLLER

Utför de följande säkerhetskontrollera och kontrollera att resultaten motsvarar uppgifterna som anges i tabellerna.

Utför alltid säkerhetskontroller innan an- ningen.

6.2.1 Allmän kontroll

Föremål Resultat
Handtag (Fig. 1.E; Fig. 1.G).	Rena, torra, korrekt fastsatta till maskinen.
Skydd för skärsystemet (Fig. 1.D).	Korrekt fastsatta till maskinen, inte slitna/försämrade eller skadade.
Säkerhetsselens fästpunkt (Bild 1.J).	Korrekt installerad.
Skruvar på maskinen och på skärsystemet.	Riktigt åtskruvade (inte lösa).
Skärsystem (Fig. 1.C.1; Fig. 1.C.2).	Ren, inte skadad eller sliten.
Metallblad (i förekommande fall) (Fig. 1.C.2).	Riktigt slipat.
Batteri (Fig. 1.L) Ingen skada på höljet, inga läckage.
Genomströmningar av kylluft (avs. 7.3).	Inte tilltäppta.

Maskin Inget tecken på	skada eller slitage.
Gasregleringsspak (Fig. 12.A, Fig. 13.A), säkerhetsspak (Fig. 12.B, Fig. 13.B).	Ska kunna röra sig problemfritt, tryck inte för hårt.
Provkörning Ingen onormal	vibration.Inget onormalt ljud.

6.2.2 Test av maskinens funktion

Åtgärd	Resultat
1. Sätt i batteriet i packet (avs. 7.2.3);2. tryck på säkerhetsknappen (Fig. 12.C, Fig. 13.C)	Lysdioden (Fig. 12.E, Fig. 13.E) ska tändas (elkrets aktiverad).
1. Starta maskinen (avs. 6.3);2. använd gasregele-ringsspaken(Fig. 12.A, Fig. 13.A)och säkerhetsspaken (Fig. 12.B, Fig. 13.B) samtidigt;3. släpp gasregele-ringsspaken(Fig. 12.A, Fig. 13.A)och säkerhetsspaken (Fig. 12.B, Fig. 13.B).	1. Skärsystemet ska inte sättas i rörelse.2. Skärsystemet ska sättas i rörelse.3. Spakarna ska automatiskt och snabbt gå tillbaka till friläget och skärsystemet ska stanna upp.
Tryck endast på gas-reglagets styrspak (Fig. 12.A, Fig. 13.A).	Gasreglagets styrspak förblir blockerad.

Om ett resultat skiljer sig från de som anges i följande tabeller kan maskinen inte användas! Överlämna maskinen till en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

6.3 START

6.3.1 Uppstart med batteri

1. Avlägsna bladets skydd (Fig. 1.K) (om det används);
2. se till att skärsystemet inte vidrör marken eller andra föremål,
3. sätt i batteriet korrekt i facket (avs. 16.A)(avs. 7.2.3);
4. tryck på säkerhetsknappen (Fig. 12.C, Fig. 13.C);
   använd gasregeleringsspaken (Fig.
   12.A, Fig. 13.A) och säkerhetsspaken
   (Fig. 12.B-M, Fig. 13.B-M) samtidigt.

6.3.2 Uppstart med batterisimulator (om förekommande)

1. Ta bort bladskyddet (Fig. 1.K);
2. se till att skärsystemet inte vidrör marken eller andra föremål,
3. sätt i batterisimulatorn (Fig. 16.P) korrekt i sitt fack på maskinen (Fig. 16.A)
4. anslut anslutningskabeln (Fig. 16.O) till batterisimulatorn
5. välj det batteri som ska aktiveras via väljaren (Fig. 11.B)
6. tryck på säkerhetsknappen (Fig. 12 C, Fig. 13 C)
7. tryck på gasreglaget (Fig. 12.A, Fig. 13A); använd gasregeleringsspaken (Fig. 12.A, Fig. 13.A) och säkerhetsspaken (Fig. 12.B-M, Fig. 13.B-M) samtidigt.

6.4 ARBETE

ANMÄRKNING Innan du påbörjar ett röjningsarbete för första gången så är det lämpligt att först lära känna maskinen och vilken röjningsteknik som är mest lämplig. Testa och bär säkerhetsselen riktigt, greppa ordentligt tag i maskinen och pröva de rörelser som ska göras under arbetet.

För att använda maskinen, gör så här:

– fäst alltid maskinen till säkerhetsselen som sitter rätt (avs. 6.1.2).
– håll alltid maskinen fast med båda händerna och håll drivenheten till höger om kroppen och skärsystemet under bältets linje.

ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.

ANMÄRKNING Batterilivet (och därmed ytan som kan klippas innan laddningen) beror på olika faktorer som beskrivs i (avs. 7.2.1).

ANMÄRKNING Efter en minuts inaktivitet, släcks maskinen automatiskt, om den är tänd.

6.4.1 Arbetsmetoder

6.4.1.a Trimmerhuvud

⚠ Använd ENDAST nylontråd. Användning av metalltråd, trådar med plast och /eller olämpliga för huvudet kan orsaka allvarliga skador.

a. Röjning i rörelse (Slåtter)

Fortsätt med en regelbunden rörelse och rör armen som med en lie. Luta inte trimmerhuvudet under arbetet (Fig. 17).

Pröva först att slå i rätt höjd i ett litet område för att få en jämn höjd och bibehåll trimmerhuvudet på ett konstant avständ från marken.

Vid svårare röjning så kan det vara nödvändigt att luta trimmerhuvudet cirka 30° till vänster.

Arbeta inte på detta sätt om det finns risk att föremål kan slungas iväg och skada personer, djur eller orsaka skada.

b. Precisionsklippning (trimning)

Håll maskinen lätt lutad så att trimmerhuvudets nedre del inte vidrör marken och att skärlinjen är vid önskad punkt. Användaren ska hålla skärsystemet borta från sig.

c. Röjning i närheten av inhägnader / husgrunder

Placera trimmerhuvudet nära inhägnader, stolpar, klippor, murar, m.m. utan att använda krat (Fig. 18).

Om träden slår emot ett kraftigt hinder kan den gå sönder eller förbrukas; om den fastnar i en inhägnad kan den bryskt skäras av.

I vilket fall som helst så kan röjning runt trottoarer, husgrunder, murar, m.m. orsaka att träden slits ut mer än normalt.

d. Röjning runt träd

Gå runt trädet från vänster till höger och närma dig stammen sakta så att träden inte slår emot trädet och genom att hålla trimmerhuvudet lätt lutat framåt. (Bild 19).

Kom ihåg att nylontråden kan skära av eller skada små buskar. Om nylontråden slår emot stammar på buskar eller träd med mjuk stam så kan växten allvarligt skadas.

Börja klippningen överst på växterna och gå neråt med bladet så att grenarna klipps i små bitar (Bild 20).

6.4.2 Reglering av trimmerhuvudets tråd under arbetet

Denna maskin är utrustad med ett huvud med automatisk frigöring av träden.

Längden på huvudets tråd ska justeras:

– när träden är sliten och blir kortare,
- när motorn roterar med högre varvtal än normalt,
- när du upptäcker en minskad klipprestanda.

För att släppa träden:

• slå trimmerhuvudet mot marken (Bild 21) med gasreglagets styrspak helt intryckt,
• träden släpps automatiskt och trådsaxen (Fig. 7.A) skär av överskottslängden.

6.5 REKOMMENDATIONER FÖR ANVÄNDNING

Under användningen så är det lämpligt att regelbundet ta bort gräs som fastnar i maskinen för att undvika en överhettning av motorn (Fig. 1.A), på grund av gräset som fastnar under skärsystemets skydd (Fig. 1.D).

Gör så här:

• stanna maskinen (avs. 6.6);
  -ta bort batteriet (avs. 7.2.2);
  – bär kraftiga arbetshandskar;
  – ta bort gräset som fastnat med en skruvmej- sel för att låta motorn kylas ner riktigt.

6.6 STOPP

För att stänga av maskinen:

1. släpp på gasreglagets styrspak (Fig. 12.A, Fig. 13.A);
2. koppla ur säkerhetsknappen (Fig. 12.C, Fig. 13.C);
3. vänta tills skärsystemet stannat.

⚠️ Det tar några sekunder innan skärsystemet stannar upp efter att maskinen stängts av.

VIKTIGT Stanna alltid maskinen vid förflyttning mellan arbetsplatser.

⚠️ Under förflyttningarna, håll aldrig fingret på säkerhetsknappen för att undvika en oav-siktlig start.

6.7 EFTER ANVÄNDNING

6.7.1 After användning med batteriet

• Ta bort batteriet från facket (Fig. 22.B) och ladda det (par. 22).
• Installera bladskyddet (Fig. 1.K) när skärsystemet står still.
• Låt motorn kallna innan maskinen ställs inomhus.
• Gör rent (avs. 7.3).
• Kontrollera att det inte finns lösa eller skada-de delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och

bultar eller kontakta en auktoriserad serviceverkstad.

6.7.2 Efter användning med batterisimulator (om förekommande)

1. Placera batteriväskans väljare på "OFF" (Fig. 11.B);
2. ta bort batterisimulatorn från maskinen (Fig. 22.P);
3. lossa batteriväskan;
4. koppla bort anslutningskabeln från batterisimulatorn (Fig.22.O) och från batteriväskan (fig. 11.A)
5. ta bort batteriväskan (Fig. 23) och börja att ladda (avs. 7.2.2);
6. låt motorn kallna innan maskinen ställs inomhus;
7. utför rengöring (avs. 7.3);
8. kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad.

VIKTIGT Ta alltid bort batteriet (avs 7.2.2) och montera bladskyddet varje gång som maskinen inte används eller lämnas obevakad.

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

⚠️ Gör följande före något som helst underhållsingrepp:

• stanna maskinen;
- avlägsna batteriet från facket och ladda det (avs. 7.2.2)
- montera bladets skydd när skärsystemet står still (förutom i det fall då arbeten ska göras på själva det);
- låt motorn kallna innan maskinen ställs inomhus;
- bär lämpliga kläder, arbetshandskar och skyddsglasögon;
- läs igenom instruktionerna.

- Intervallerna och typen av arbeten finns i "Underhållstabellen" (se kap. 13). Tabel-

len har som uppgift att hjälpa dig med att upprätthålla din maskins effektivitet och säkerhet. Den omfattar de huvudsakliga åtgärderna och de förutsedda intervallerna. Utför motsvarande åtgärd när den första tidsfristen inträffar.

– Användning av icke originala reservdelar eller tillbehör kan äventyra maskinens funktion och säkerhet. Tillverkaren avsäger sig allt ansvar vid skador som orsakats av sådana produkter.

- Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare.

VIKTIGT Alla underhållsarbeten och regleringar som inte beskrivs i den här handboken måste utföras av din återförsäljare eller av ett specialiserat center.

7.2 BATTERI

7.2.1 Batteriliv

Batterilivet (och därmed ytan som kan klippas innan laddningen) beror huvudsakligen på:

a. miljöfaktorer som skapar ett högre energibehov:
- klippning av tjock, hög, fuktig vegetation,
b. användarens beteende, som ska undvika:
- att ofta tända och släcka maskinen under arbetet,
– användning av ett skärsystem eller en olämplig klippmetod i förhållande till arbetet som ska utföras (avs. 6.4);
- en skärhastighet som är olämplig för tillståndet på gräset som ska klippas.

För att förbättra batterilivet rekommenderas det att:

• skära gräset när det är torrt;
• ställa in skärhastigheten som passar för gräsets tillstånd;
• använda skärsystemet och klippmetoden som bäst passar arbetet.

Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

• köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas;
• köpa ett batteri med högre batteriliv i förhållande till standardbatteriet (avs. 15.1).

7.2.2 Borttagning och laddning av batteriet

1. Tryck på spärrknappen på maskinens batteri (Fig. 22.A) eller på batteriet i väskan (Fig. 23.A) (om förekommande);
2. ta bort batteriet från maskinen (Fig. 22.B) eller från batteriväskan (Fig. 23.B) (om förekommande);
3. sätt i batteriet (Fig. 24.A) i sitt fack på batteriladdaren (Fig. 24.B);
4. anslut batteriladdaren (Fig. 24.B) till ett uttag med den nätspänning som anges på märkskylten
5. ladda det fullständigt. Följ anvisningarna i handboken för batteriet/batteriladdaren.

ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om omgivningstemperaturen inte är mellan 0 och +45 °C.

ANMÄRKNING Batteriet kan inte laddas om när som helst, även delvis, utan en risk att det skadas.

7.2.3 Borttagning av batteriet på maskinen

När laddningen slutförts:

1. Ta bort batteriet (Fig. 25.A) från batteriladdaren (undvik att fortsätta laddningen efter att det laddats färdigt);
2. anslut batteriladdaren (Fig. 25.B) från elnätet;
3. sätt i batteriet i sitt fack på maskinen (Fig. 16.A) eller i ett av facken på batteriväskan (Fig. 10) (om förekommande)
4. tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten.

7.3 RENGÖRING AV MASKINEN OCH MOTORN

• Gör alltid rent maskinen efter användningen med en ren trasa och neutralt rengöringsmedel.
• Avlägsna all fukt med hjälp av en mjuk och torr trasa. Fukten kan leda till risk för elstötar.
• Använd inte aggressiva rengöringsmedel eller lösningar för att göra rent plastdelar eller handtagen.
• För att minska brandrisken, ta bort rester av gräs, blad eller överskottsfett från maskinen och speciellt från motorn.
• För att undvika en överhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag (Fig. 26) är rena och utan skräp.
• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.

7.4 MUTTRAR OCH FÄSTSKRUVAR

• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden.
• Kontrollera regelbundet att handtagen har fästs riktigt.

8. EXTRAORDINÄRT UNDERHÅLL

8.1 UNDERHÅLL AV SKÄRSYSTEMET

Under ingrepp på skärsystemet, var försiktig efter- som det kan röra sig, även om batteriet tagits bort från sitt fack.

På denna maskin förutses en användning av skär- systemet med koden som anges i tabellen Teknis- ka specifikationer.

Med tanke på produktens utveckling, kan ovannämnda skärsystem i tabellen "Tekniska specifikationer" ersättas med andra, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet.

Vidrör inte skärsystemet förrän batteriet avlägsnats och skärsystemet står helt still.

Observera! Fara för personskador på grund av farliga komponenter i rörelse!

Av säkerhetsskäl rekommenderas det att slipningen och balanseringen utförs av en specialiserad verkstad som har den kompetens och utrustning, som krävs för att utföra arbetet utan risk för skada på bladet och risk för att det inte fungerar på säkert sätt under användning.

Bladen kan användas på båda sidorna. När en sida av tänderna är sliten kan bladet vändas för att använda den andra sidan.

När bägge sidor är slitna måste bladet slipas.

8.1.2 Byte av bladet

⚠️ Bladet får aldrig repareras utan måste by-tas ut så fort som tecken på skada framträder eller om slipningsgränsen överstigs:

För att byta det, se kap. 4.3

8.1.3 Byte av trimmerhuvudets tråd

1. Använd endast tråd med en diameter på 2 mm och skär den nya tråden till angiven längd (Fig. 27.A).
2. Vrid lindningshandtaget (Fig. 28.A) tills markeringen på handtaget (Fig. 29.B) anpassas till markeringen på huvudet (Fig. 29.C).
3. Sätt i trådens ända (Fig. 29.D) i ett av de två hålen och dra ut tråden från det motsatta hålet.
4. Anpassa trådarna som går ut från de två hålen i lika delar.
5. Vrid lindningshandtaget (Fig. 28.A) och följ pilarnas riktning för att linda träden och se till att ungefär 150 mm träd sticker ut ur båda hålen (Fig. 28.B).

Om gammal tråd finns kvar i huvudet eller om den gått av inne i huvudet, ta bort den enligt beskrivningen nedan:

1. tryck tungorna på sidan av trimmerhuvudet i punkten "PUSH" (Fig. 30.A), och frigör huvudets nedre del (Fig. 30.B);
2. ta bort träden som finns kvar;
3. placera om rullen (Fig. 31.A) i sitt säte;
4. stäng huvudet genom att fästa tungorna (Fig. 31.B) i motsvarande öppningar (Fig. 31.C), och tryck dem i botten tills de klickar på plats, vilket blockerar huvudets nedre del (Fig. 31.D) på sin plats.

8.2 SLIPNING AV TRÅDSAXEN

1. Avlägsna trädsaxen (Fig. 7.A) från skärsystemets skydd (Fig. 7.B) genom att skruva loss skruvarna (Fig. 7.C);
2. Sätt fast trådsaxen i ett skruvstäd och börja fila med hjälp av en flatfil och se till att den ursprungliga skärvinkeln bibehålls.
3. Montera tillbaka trådsaxen (Fig. 7.A) på skär- systemets skydd (Fig. 7.B) genom att dra åt skruvarna (Fig. 7.C);

9. FÖRVARING

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

9.1 FÖRVARING AV MASKINEN

När maskinen ska ställas undan:

• avlägsna batteriet från facket och ladda det (par. 7.2.2);

• installera bladskyddet när skärsystemet står still;

• låt motorn kallna innan maskinen ställs inomhus;

• utför rengöring (avs. 7.3);

• kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad;
  • ställa undan maskinen:

• i en torr miljö
  – skyddad mot väder och vind

• på en plats utom räckhåll för barn
  – se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

9.2 FÖRVARING AV BATTERIET

Batteriet ska förvaras i skugga, på en sval plats utan fukt.

ANMÄRKNING Vid längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

10. FÖRFLYTTNING OCH TRANSPORT

Varje gång som maskinen ska förflyttas eller transporteras, utför följande:

– stanna maskinen (avs. 6.6);
- avlägsna batteriet från facket och ladda det (avs. 7.2.2);
- installera bladskyddet när skärsystemet står still;
– bära kraftiga arbetshandskar;
- hålla enbart maskinen i handtagen och rikta skärsystemet i motsatt riktning än den för drift.

När maskinen transporteras med ett fordon ska du:
– spänn fast maskinen med vajrar eller kedjor;
- placera den så att den inte kan skada någon.

11. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Allt justeringsarbete och underhållsarbete som inte beskrivs i denna bruksanvisning ska utföras hos din återförsäljare eller en specialiserad serviceverkstad som har tillräcklig kunskap och nöd-

vändiga verktyg för att utföra ett korrekt arbete och bibehålla maskinens ursprungliga säkerhet. Ingrepp som utförs av olämpliga strukturer eller av ej kvalificerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

• Endast auktoriserade serviceverkstäder får utföra garantireparationer och -underhåll.
• Auktoriserade serviceverkstäder använder endast originalreservdelar. Originalreservdelar och tillbehör har specialutvecklats för maskinerna.
• Icke originala reservdelar och tillbehör har inte godkänts och en användning av icke originala reservdelar och tillbehör gör att garantin upphör.
• Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna.

12. GARANTINS TÄCKNING

Garantin täcker samtliga material- och fabrikationsfel. Användaren ska följa den bifogade bruksanvisningen noggrant.

Garantin täcker inte skador som orsakas av följande:

• Försummelse av att läsa bifogad bruksanvisning.
• Slarv.
• Felaktig eller otillåten användning eller montering.
• Användning av icke-originalreservdelar.
• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren.

Garantin täcker inte heller:

• Det normala slitaget av förbrukningsmaterial som skärenheter, säkerhetsbultar.
• Normalt slitage.

Köparen skyddas av nationell lagstiftning. Köparens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

Ingrepp Intervall Anmärkningar
MASKIN
Kontroll av alla fästen	Innan varje användningavs. 7.4
Säkerhetskontroller/Kontroll av reglagen	Innan varje användningavs. 6.2
Kontroll av skärsystemets skydd.	Innan varje användningavs. 6.2.1
Kontroll av skärsystemet	Innan varje användningavs. 6.2.1
Kontroll av batteriets laddning	Innan varje användning*
Ladda batteriet	Vid slutet av varje användning	avs. 7.2.2*
Rengöring av maskinen och motorn	Vid slutet av varje användning	avs. 7.3
Kontroll av eventuella skador som finns på maskinen.Kontakta en auktoriserad serviceverkstad vid behov.	Vid slutet av varje användning	-

* Se handboken till batteriet/batteriladdaren.

14. FELSÖKNING

FEL MÖJLIG ORSAK ÅTGÄRD
1. De två gröna ljusentänds inte närsäkerhetsknappentrycks ner	Batteriet saknas eller sitter fel Se till att batteriet är kopplat och sitter riktigt i sitt fack (avs. 7.2.3)
2. När säkerhetsknappenaktiveras, blinkarlysdioden (Fig.12.G, Fig. 13.G)	Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2)
3. Motorn stannar underarbetet och lysdioden (Fig. 12.G, Fig.13.G) blinkar	Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2)
4. Vid aktiveringav gasreglagetsstyrspak och medsäkerhetsspaken roterarinte skärsystemet	Maskinen är skadad Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
5. Överhettning av motorn	Gräs har fastnat underskärsystemets skydd	Ta bort gräset som fastnat (avs. 6.5)
6. Gräset är svårt att klippa	Skärsystemet är inte i gott skick	Utför underhållet av skärsystemet (avs. 8.1)
7. Gräs samlas runtaxelns säte ochtrimmerhuvudet	Högt gräs klipps alltför nära marken	Klipp högt gräs uppifrån och ner för att undvika att det samlas.

Om felen skulle kvarstå efter de beskrivna ingreppen, kontakta återförsäljaren.

FEL MÖJLIG ORSAK ÅTGÄRD
8. Tråden lossnar inte när trimmerhuvudet slås mot marken	Tråden sitter fast på sig själv Smörj med	silikonspray
	Det finns inte tillräckligt med tråd på rullen eller tråden är slut	Byt tråden (kap. 8.1.3)
	Tråden har förbrukats och är för kort Dra	i tråden samtidigt som frigöringsknappen trycks ner
	Tråden har trasslat sig på rullen eller gå sönder	Ta bort tråden från rullen och linda om den (kap. 8.1.3)
9. Skärsystemet kommer i kontakt med ett främmande föremål.	- Stäng av maskinen, avlägsna batteriet och:- kontrollera skadorna;- kontrollera om det finns lösa delar och dra åt dem;- byt eller reparera på en auktoriserad serviceverkstad.
10. Överdrivna buller och/eller vibrationer skapas under arbetet	Lösa eller skadade delar. Stäng av maskinen, avlägsna batteriet och:- kontrollera skadorna;- kontrollera om det finns lösa delar och dra åt dem;- byt eller reparera på en auktoriserad serviceverkstad.
11. Det ryker från maskinen under användningen	Maskinen är skadad Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
12. Dålig batteriladdning	Tunga arbetsvillkor med högre strömförbrukning	Underlätta användningen (avs. 7.2.1)
	Batteriet räcker inte för arbetet som ska utföras	Använd ett extrabatteri eller ett batteri med högre batteriliv (avs. 15.1)
	Försämrad batterikapacitet Köp ett nytt batteri
13. Batteriladdaren laddar inte batteriet	Batteriet sitter inte riktigt i batteriladdaren	Kontrollera att det sitter riktigt (avs. 7.2.2)
	Olämpliga miljövillkor Ladda i en omgivning med lämplig temperatur (se instruktionsboken för batteriet/batteriladdaren)
	Kontakterna är smutsiga Gör rent kontakterna
	Batteriladdaren är inte spänningssatt Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt
	Trasig batteriladdare Byt mot en original reservdel
	- Om problemet fortsätter, se handboken till batteriet/batteriladdaren
14. Kontrollampan (Fig. 12.G, Fig. 13.G) förblir tänd med fast ljus	Egenkontroll misslyckad Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
15. Kontrollampa (Fig. 12.G). Fig. 13.G) förblir tänd med blinkande ljus	Kommunikationsfel från batteriet	Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
	Blockerad rotor	Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
	Överbelastning på strömmen	Optimera maskinens användning.
	PCB överhettad	Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.

Om felen skulle kvarstå efter de beskrivna ingreppen, kontakta återförsäljaren.

Det finns batterier med olika kapaciteter för att passa specifika arbetsmoment (Fig. 32). Listan över batterier för den här maskinen finns i tabellen i tabellen "Tekniska specifikationer".

15.2 BATTERILADDARE

Enhet som används för att ladda batteriet: snabb (Fig. 33.A), standard (Fig. 33.B).

15.3 BATTERIVÄSKA

Enhet som gör det möjligt att hysa två batterier och tillhandahålla den elektriska ström som behövs för maskinens drift.

Den levereras med maskinanslutningskabeln (Fig. 1.O) och med en väljare (Fig 11.B) som gör att du kan välja ett av de två batterierna (position "1" och "2") och "OFF".

15.4 BATTERISIMULATOR

Anordning som tillåter maskinen att använda batteriväskan om den placeras i sitt fack.

INDICE

1. GENEL BİLGİLER 1
2. GÜVENLİK KURALLARI 2
3. MAKİNE HAKKINDA....6

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
