BRUKSANVISNING TR 24 Li STIGA

WARNING: läs igenom hela detta häfte innan du använder maskinen.

Maskinen standser automatisk, när hastighedsregulatoren slippes.

5.2 SIKKERHEDSHÄNDTAG TIL HASTIGHEDSREGULATOR

Om de machine te stoppen:

Arbeidsområde/maskin

– fare för skader på fingrene og hendene dersom de blir truffet när träden på spolen roterer:

Lengden på stangen kan reguleres (avsn. 6.1.3).

1.b Modellen TR 24 Li

Maskinen vil automatisk stoppe när man slipper opp gasspaken.

6.1.1 Regulering av klippediameteren (kun for klipping i bevegelse)

Det er mulig å regulere en mer eller mindre bredere klippediameter (30 cm eller 25 cm).

- Automatisk oppslipp av träden

Denne maskinen er utstyrt med en spole med automatisk oppslipp av träden.

8.1.1 Bytte av tråden i trådspolen

8.1.2 Bytte av tråden i trådspolen

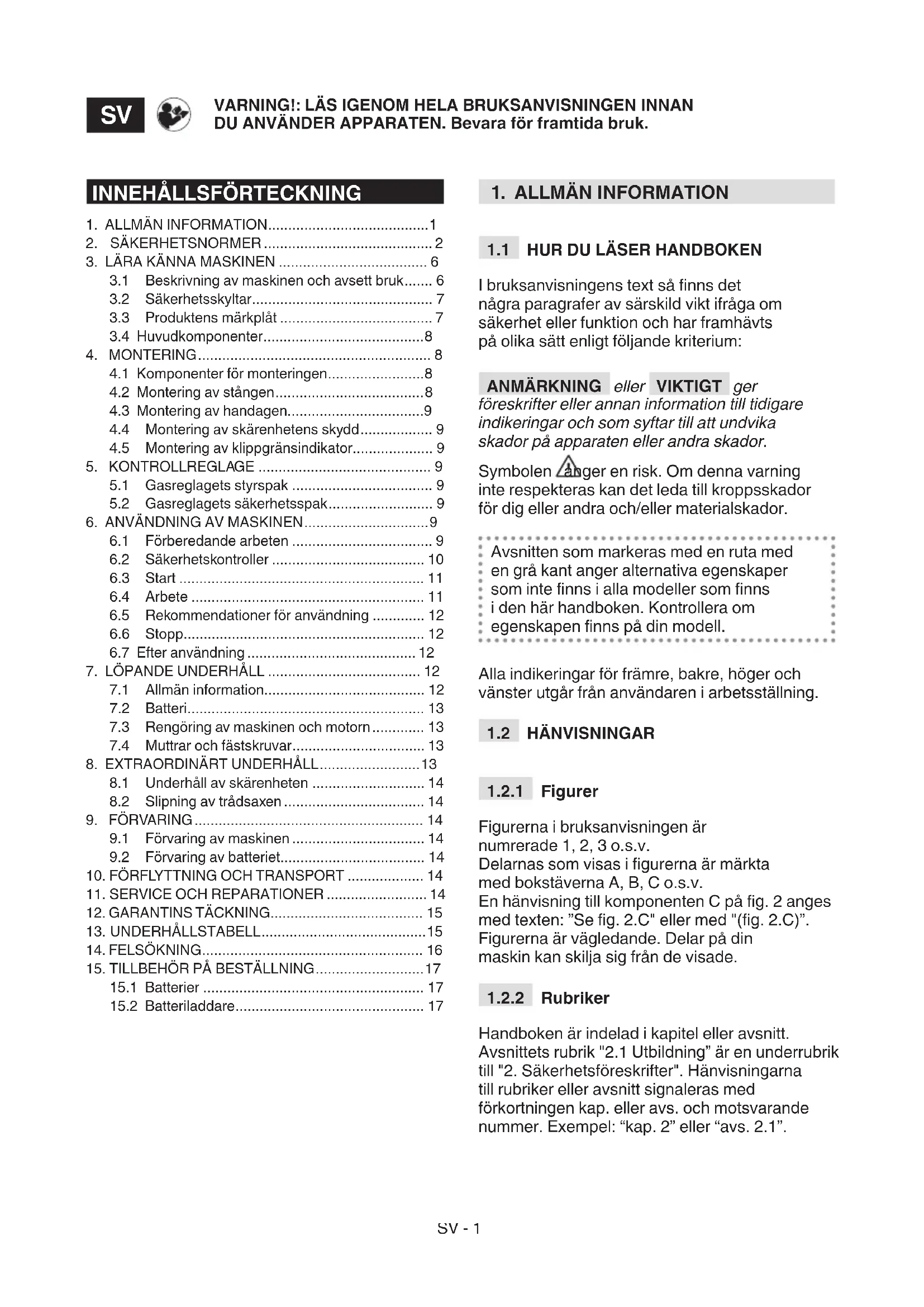

1. ALLMÄN INFORMATION....1
2. SÄKERHETSNORMER 2
3. LÄRA KÄNNA MASKINEN 6
   3.1 Beskrivning av maskinen och avsett bruk...... 6
   3.2 Säkerhetsskyltar....7
   3.3 Produktens märkplåt 7
   3.4 Huvudkomponenter....8
4. MONTERING....8
   4.1 Komponenter för monteringen....8
   4.2 Montering av stången....8
   4.3 Montering av handagen....9
   4.4 Montering av skärenhetens skydd....9
   4.5 Montering av klippgränsindikator.... 9
5. KONTROLLREGLAGE 9
   5.1 Gasreglagets styrspak 9
   5.2 Gasreglagets säkerhetsspak.... 9
6. ANVÄNDNING AV MASKINEN....9
   6.1 Förberedande arbeten 9
   6.2 Säkerhetskontroller 10
   6.3 Start 11
   6.4 Arbete 11
   6.5 Rekommendationer för användning ...... 12
   6.6 Stopp....12
   6.7 Efter användning 12
7. LÖPANDE UNDERHÅLL 12
   7.1 Allmän information.... 12
   7.2 Batteri.... 13
   7.3 Rengöring av maskinen och motorn.... 13
   7.4 Muttrar och fästskruvar.... 13
8. EXTRAORDINÄRT UNDERHÅLL....13
   8.1 Underhåll av skärenheten 14
   8.2 Slipning av trådsaxen 14
9. FÖRVARING.... 14
   9.1 Förvaring av maskinen 14
   9.2 Förvaring av batteriet.... 14
10. FÖRFLYTTNING OCH TRANSPORT ...... 14
11. SERVICE OCH REPARATIONER 14
12. GARANTINS TÄCKNING.... 15
13. UNDERHÅLLSTABELL....15
14. FELSÖKNING.... 16
15. TILLBEHÖR PÅ BESTÄLLNING....17
    15.1 Batterier 17
    15.2 Batteriladdare.... 17

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt ifråga om säkerhet eller funktion och har framhävts på olika sätt enligt följande kriterium:

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på apparaten eller andra skador.

Symbolen anger en risk. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador.

Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om egenskapen finns på din modell.

Alla indikeringar för främre, bakre, höger och vänster utgår från användaren i arbetsställning.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i bruksanvisningen är numrerade 1, 2, 3 o.s.v. Delarnas som visas i figurerna är märkta med bokstäverna A, B, C o.s.v. En hänvisning till komponenten C på fig. 2 anges med texten: "Se fig. 2.C" eller med "(fig. 2.C)". Figurerna är vägledande. Delar på din maskin kan skilja sig från de visade.

1.2.2 Rubriker

Handboken är indelad i kapitel eller avsnitt. Avsnittets rubrik "2.1 Utbildning" är en underrubrik till "2. Säkerhetsföreskrifter". Hänvisningarna till rubriker eller avsnitt signaleras med förkortningen kap. eller avs. och motsvarande nummer. Exempel: "kap. 2" eller "avs. 2.1".

2. SÄKERHETSNORMER

2.1 UTBILDNING

⚠️ Lär dig att känna igen reglagen och använd maskinen på lämpligt sätt. Lär dig att snabbt stänga av maskinen. Bristande iakttagelse av föreskrifterna och instruktionerna kan orsaka brand och/eller allvarliga skador.

• Se till att maskinen inte kan användas av barn eller personer med fysiska, psykiska eller mentala funktionshinder eller med dålig erfarenhet och/eller kunskap eller av personer utan kunskap om instruktionerna. Lokala bestämmelser kan ange en åldersgräns för dess användning.
• Använd aldrig maskinen om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra ämnen som kan påverka omdömet och uppmärksamheten.
• Kom ihåg att operatören eller användaren ansvarar för oförutsedda olyckor som kan uppstå på andra personer eller deras egendom. Det ligger på ditt ansvar som användare att bedöma vilka faror som kan uppstå i samband med det aktuella arbetet. Du som användare är dessutom skyldig att vidta alla nödvändiga försiktighetsåtgärder för din egen och andras säkerhet, framför allt vid arbete i sluttningar, på ojämn, hal eller instabil mark.

- Om du vill överlämna eller låna ut maskinen till andra, se till att användaren läser igenom instruktionerna i denna handbok.

2.2 FÖRBEREDELSER

Personliga skyddsutrustningar (PSU)

• Bär åtsittande skyddskläder med skärskydd, vibrationsdämpande handskar, hjälm, skyddsglasögon, masker, hörselskydd och skyddsskor med halksäker sula.
• Användningen av hörselskydd kan leda till att du inte hör eventuella varningar (rop eller larm). Var mycket uppmärksam med vad som sker runt arbetsområdet.
• Bär inte skor, skjortor, halsband, armband, kläder med fladdrande delar eller med snören eller slipsar och hur som helst hängande eller stora accessoarer som kan fångas in i maskinen eller i föremål och material som finns på arbetsplatsen.
• Samla ihop långt hår.

Arbetsområde/maskin

- Kontrollera arbetsplatsen noggrant och ta bort allt som kan slungas iväg av maskinen eller som kan skada skärsystemet/roterande delar (stenar, stältråd, ben, m.m.).

2.3 UNDER ANVÄNDNING

Arbetsområde

- Använd inte maskinen i områden med risk för explosion, om det finns brandfarliga vätskor, gas eller

damm. Elektrisk utrustning avger gnistor som kan sätta eld på damm eller ångor.

- Arbeta endast i dagsljus eller med ett bra konstgjort ljus och med bra sikt.

- Se till att personer, barn och djur står på avständ från arbetsområdet. Barn måste övervakas av en vuxen.

- Kontrollera så att alla andra personer befinner sig åtminstone på 15 meters avständ från maskinens räckvidd eller minst 30 meters avständ vid farliga arbeten;

- Undvik att arbeta i blött skåp, under regn och med risk för oväder, speciellt med åska.

- Utsätt inte maskinen för regn eller fukt. Vatten kan komma in i utrustningen vilket kan öka risken för elstötar.

- Så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en ojämn eller brant mark som inte garanterar stabilitet för operatören under arbetet;

- Var speciellt uppmärksam om marken är ojämn (gupp, rännor), för sluttningar, dolda faror och eventuella hinder som kan begränsa sikten.

- Var mycket uppmärksam i närheten av stup, hål eller vallar.

- Arbeta tvärgående i sluttningen och aldrig upp och ner, var mycket försiktig vid byte av riktningen, se till att du står stadigt och håll dig alltid nedströms till skärenheten.

- Se upp för trafiken när gräsklipparen används nära en väg.

Beteenden

- Under arbetet så ska maskinen alltid hållas fast med båda händerna genom att hålla motorenheten till höger om kroppen och skärenhet en under bältets linje. Sträck inte ut armarna för mycket.

- Undvik att kroppen kommer i kontakt med ytor i krets eller som är jordade som t.ex. rör, kylare, kök, kylskåp. Risk för elstötar ökar om kroppen kommer i kontakt med kretsar eller jordade enheter.

- Ställ dig i en fast och stabil position och var uppmärksam.

• Spring aldrig utan gå.

- Håll alltid händer och fötter längt borta från skärsystemet, både när motorn startas och under maskinens användning.

- Varning: skärenheten fortsätter att rotera under några sekunder efter att den kopplats ur eller efter att motorn stängts av.

- Se upp för föremål som kan slungas iväg när de kommer i kontakt med skärsystemet.

- Se till att inte våldsamt stöta emot skärenheten mot främmande föremål/hinder. Om skärenheten påträffar ett hinder/föremål kan det leda till ett backslag (kickback). Den här kontakten kan orsaka ett snabbt hopp i motsatt riktning vilket trycker skärenheten uppåt och mot operatören. Backslaget kan medföra att du tappar kontrollen över maskinen med möjliga allvarliga konsekvenser. Vidtag de försiktighetsåtgärder som anges nedan för att undvika ett backslag:

– Håll maskinen i ett fast grepp, med bägge händer, och håll kroppen

och armarna på ett läge som gör att du kan motstå backslagen.

– Sträck inte armarna för mycket uppåt och skär inte över midjehöjd.

– Använd endast de skärenheter som specificeras av tillverkaren. – Håll dig till tillverkarens instruktioner ifråga om underhållet av skärenheten

- Var speciellt uppmärksam för att förhindra kroppsskador som kan orsakas av den utrustning som används för att skära av träden.

⚠ Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ för att inte orsaka fler skador. Vid olyckor som medför kroppsskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

Om man utsätts en längre tid för vibrationer så kan man få neurovaskulära skador och störning (kända även som Raynaud fenomen eller vita fingrar) speciellt för de som lider av cirkulationsstörningar. Symptomerna kan gälla händer, handleder och fingrar och symptomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella ändringar på huden. Dessa effekter kan öka vid låga miljötemperaturer och /eller av ett för hårt grepp om handtaget. Om någon av dessa symptomer

skulle uppstå så måsta man minska på användningstiden och rådfråga en läkare.

Begränsad användning

- Maskinen får inte användas av personer som inte är i grad att hålla i den med ett fast grepp med båda händerna och/eller stå stadigt på benen under arbetet.

- Montera aldrig skärenheter av metall. Med denna maskin så är det förbjudet att använda metallklingor eller stela klingor av alla slags sorter.

- Använd aldrig maskinen med skadade skydd, om skydden inte finns eller har installerats fel.

- Använd inte maskinen om tillbehören/verktygen inte installerats i förutsedda punkter.

- Koppla aldrig ur, inaktivera, ta bort eller mixtra med säkerhetsanordningarna/mikrobrytarna.

- Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och ska repareras.

- Belasta inte maskinen för mycket och använd inte en liten maskin för hårda arbeten; användning av en anpassad maskin minskar riskerna och förbättrar arbetskvaliteten.

2.4 UNDERHÅLL, FÖRVARING

Ett regelbundet underhåll och en korrekt förvaring

bevarar maskinens säkerhet och dess prestandanivå

Underhåll

• Använd aldrig maskinen med utslitna eller skadade delar. Trasiga eller slitna delar måste bytas ut och får aldrig repareras.
• Under inställningar av maskinen, var mycket uppmärksam för att undvika att fingrarna fångas in mellan skärenheten i rörelse och maskinens fasta delar.

⚠️ Ljud- och vibrationsnivån som anges i de här instruktionerna är maximivärden för användning av maskinen. Användningen av en skärenhet i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljud- och vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som beror på en hög ljudnivå och vibrationspåkänningar. Förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

Förvaring

- För att minska risk för brand, lämna inte behållarna med restmaterial inuti lokalen.

2.5 KVARSTÅENDE RISKER

Även om samtliga säkerhetsföreskrifter respekterats, kan det finnas några ytterligare risker: – fara för skador på fingrar och händer om de fångas in av trimmerhuvudets tråd,

– fara för skador på fötter om de kommer i kontakt med trimmerhuvudets tråd, – skydd mot stenar och jord.

2.6 BATTERI/ BATTERILADDARE

VIKTIGT De följande säkerhetsnormerna omfattar säkerhetsföreskrifter i batteriets och batteriladdarens bruksanvisning i bilaga till maskinen.

• För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En olämplig batteriladdare kan orsaka en elektrisk stöt, överhettning eller läcka av korrosiv vätska från batteriet.
• Använd endast de specifika batterierna som förutses för ditt verktyg. En användning av andra batterier kan orsaka skador och brandrisk.
• Se till att apparaten är släckt innan batteriet sätts i. Att montera ett batteri i en elektrisk apparat som är på kan orsaka olyckor.
• Håll batteriet som inte används på avständ från gem, mynt, nycklar, spikar, skruvar eller andra små metalldelar som kan orsaka en kortslutning på kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand.
• Använd inte batteriladdaren på platser där det finns ångor, antändbara ämnen eller lättantändliga ytor som papper, tyg, osv. Under laddningen värms batteriladdaren och kan orsaka brand.

- Under transporten av ackumulatorer, se till att kontakterna inte kopplas mellan varandra och använd inte metallbehållare för transport.

2.7 MILJÖSKYDD

Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.

• Úndvik att störa grannskapet. Använd maskinen endast under rimliga tider (inte tidigt på morgonen eller sent på kvällen när det kan störa personer).
• Följ noggrant lokala bestämmelser för bortskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter. Dessa avfall får inte kastas i soporna utan ska separeras och överlämnas till insamlingscentraler som återvinner materialen.
• Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar.
• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella normer, urladdade elektriska apparater skall samlas

upp separat för att slutligen kunna återanvändas på ett eko-kompatibelt sätt. Om elektrisk utrustning slängs på soptippen eller på marken kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med näringskedjan och skada din hälsa och välmående. För mer information gällande bortskaffande av produkten, kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare.

Li-ion

Vid slutet av batteriernas livslängd, skaffa bort dem på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier.

En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Äteranvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

Den här maskinen är ett trädgårdsredskap och närmare bestämt en batteridriven bärbar gräsklippare/kantskärare.

Maskinen består huvudsakligen av en motor som med en transmissionsaxel aktiverar skärenheten (trimmerhuvud).

Skärenheten fungerar på en yta som är ungefär parallell med marken (om

maskinen används som gräsklippare) eller ungefär vertikalt till marken (om maskinen används som kantskärare).

Användaren kan aktivera huvudreglagen på säkert avständ från skärenheten.

3.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för:

– trimma gräs och röja buskar som inte är trädartade (till exempel längs rabattkanter, odlingar, murar, inhängningar eller gröna begränsade områden);
– finbeskära en röjning med en slåttermaskin;
- användning av en enda användare.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador.

Följande anses som felaktig användning (som exempel, men inte uteslutande):

– Använda maskinen för att sopa, genom att luta på trimmerhuvudet. Motorns kraft kan orsaka att småstenar och små föremål slungas iväg upp till 15 meter eller längre och orsaka skador på saker och personer,
– trimma buskar eller andra arbeten för vilka skärenheten inte används på marknivån;
- klippa och finfördela buskage, buskar och blommor,
– använda maskinen för ett annat material än växter och planter;
– använda maskinen med skärenheten ovanför operatörens bälte;
– använda maskinen i allmänna trädgårdar, parker, sporthallar, på vägar, fält och skogar;
– använda skärenheter som skiljer sig från de som anges i tabellen "Teknisk specifikationer". Fara för allvarliga skador.
– att maskinen används av flera personer.

VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador (användaren eller andra personer).

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 SÄKERHETSSKYLTAR

På maskinen sitter olika symboler (Fig. 2). De påminner användaren om de arbetsförfaranden som ska följas och att maskinen ska användas på ett säkert sätt.

Symbolernas betydelse:

WARNING! FARA! Denna maskin är om den inte används på ett riktigt sätt farlig i sig och för andra.

WARNING! Läs igenom bruksanvisningen innan du använder maskinen.

Om maskinen används dagligen och kontinuerligt under normala förhållanden kan användaren utsättas för buller på 85 dB (A) eller mer. Använd hörselskydd eller glasögon.

FARA FÖR UTSLUNGANDE FÖREMÅL! Var försiktig

med material som kan slungas ut av skärenheten vilket kan orsaka allvarliga kropps- eller materialskador.

FARA FÖR UTSLUNGANDE FÖREMÅL! Se till att alla personer eller husdjur håller sig på minst 15 m avständ när maskinen används!

Håll obehöriga på avständ.

Utsätt inte för regn (eller fukt).

VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

3.3 PRODUKTENS MÄRKPLÅT

På identifikationsetiketten står följande uppgifter (Fig. 1):

1. Ljudeffektsnivå
2. Överensstämmelsemärke
3. Tillverkningsår
4. Typ av maskin
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelnummer

Anteckna maskinens identifieringsuppgifter där det avses på etiketten (se omslagets baksida).

VIKTIGT Använd identifieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en serviceverkstad.

VIKTIGT Ett exempel på en försäkran om överensstämmelse finns på de sista sidorna i handboken.

3.4 HUVUDKOMPONENTER

Maskinen består av följande huvudkomponenter som följande funktioner motsvarar (Fig.1):

A. Drivenhet: sätter skärenheten i rörelse med hjälp av en transmissionsaxel.
B. Stång: ansluter det bakre handtaget till drivenheten.
C. Skärenhet: denna del är avsedd att klippa vegetationen.
1. Trimmerhuvud: skärenhet med nylonontråd.
D. Skydd för skärenhet: är en skyddsanordning och förhindrar att skärenheterna slungar iväg föremål som eventuellt samlats upp långt från maskinen.
E. Främre handtag: med halvrund form och används för att styra maskinen.
F. Bakre handtag: används för att styra maskinen och här sitter huvudreglagen för start/avstängning/acceleration.
G. Batteri (om det inte medföljer med maskinen, se kap. 15 "tillbehör på beställning): enhet som försörjer verktyget med ström; dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning.
H. Batteriladdare (om den inte medföljer med maskinen, se kap. 15 "tillbehör på beställning): anordning som används för att ladda batteriet.

4. MONTERING

VIKTIGT Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att undvika allvarliga risker eller faror.

Av lagrings- och transportskäl har inte vissa apparatkomponenter fabriksmonterats. Avlägsna emballaget och montera komponenterna enligt de följande instruktionerna.

⚠ Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Använd inte maskinen innan du avslutat anvisningarna i avsnittet "MONTERING".

4.1 KOMPONENTER FÖR MONTERINGEN

I emballaget ingår komponenterna för monteringen.

4.1.1 Uppackning

1. Öppna emballaget försiktigt och se till att inga komponenter tappas bort.
2. Läs dokumentationen som finns inuti lådan, inklusive bruksanvisningen.
3. Ta upp alla omonterade delar ur lådan.
4. Packa upp maskinen.
5. Kassera lådan och emballaget i enlighet med lokala bestämmelser.

Innan monteringen, kontrollera att batteriet inte sitter i sitt fack.

4.2 MONTERING AV STÅNGEN

– Sätt i och tryck stångens nedre del (Fig. 3.A) i den övre delen (Fig. 3.B) tills den klickar på plats.

ANMÄRKNING När stången väl monterats kan den inte längre monteras ner.

Stången kan regleras på längden (avs. 6.1.3).

1.b Modell TR 24 Li

– Anpassa stångens övre del (Fig. 4.A) till den nedre delen (Fig. 4.B) i pilarnas riktning;
– tryck den nedre delen i stångens övre del;
- dra åt handtaget när inkopplingen avslutats (Fig. 4.C) i pilens riktning - stängt hänglås.
– se till att stångens nedre och övre del har dragits åt riktigt.

4.3 MONTERING AV HANDAGEN

4.3.1 Montering av det främre handtaget

- Installera det främre handtaget (Fig. 5.A) på stången (Fig. 5.B) skruvens uttag riktat åt vänster.

1.b Modell TR 24 Li

- Installera det främre handtaget (Fig. 6.A) på det förmonterade stödet (Fig. 6.B) skruvens uttag riktat åt höger.

1. Sätt i skruven och skruva åt handtaget utan att dra åt (Fig. 5.C, Fig. 6.C).
2. Reglera handtaget i den mest ergonomiska positionen (kap 6.1.2).
3. Dra åt handtaget.

4.4 MONTERING AV SKÄRENHETENS SKYDD

Bär skyddshandskar.

Till varje skärenhet ska ett cifikt skydd användas enligt ellen Tekniska specifikationer.

1. Placera skyddet (Fig. 7.A) vid hålen som sitter neders på drivenheten (Fig. 7.B).
2. Fäst skyddet (Fig. 7.A) genom att dra helt åt skruvarna (Fig. 7.C).

ANMÄRKNING På skärenhetens skydd finns följande symbol:

Anger rotationsriktningen på skärenheten.

4.5 MONTERING AV KLIPPGRÄNSINDIKATOR

– Sätt i och fäst klippgränsindikatorns två ändar (Fig. 8.A) i motsvarande hål på drivenheten (Fig. 8.B).

1.b Modell TR 24 Li

– Utvidga lätt klippgränsindikatorn (Fig. 9.A) och sätt i den på sin plats på drivenheten (Fig. 9.B).

5. KONTROLLREGLAGE

5.1 GASREGLAGETS STYRSPAK

Startar/stannar maskinen och kopplar/kopplar samtidigt från skärenheten.

Gasreglagets styrspak (Fig. 10.A) kan endast aktiveras om gasreglagets säkerhetsspak (Fig. 10.B).

För start:

– tryck samtidigt på gasreglagets styrspak och gasreglagets säkerhetsspak.

När maskinen startas sätts enheten i rotation.

Maskinen stannar automatiskt upp när gasreglagets styrspak släpps.

Gasreglagets säkerhetsspak (Fig. 10.B) gör att gasreglagets styrspak kan aktiveras (Fig. 10.A).

6. ANVÄNDNING AV MASKINEN

VIKTIGT Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att undvika allvarliga risker eller faror.

6.1 FÖRBEREDANDE ARBETEN

Innan maskinen används är det nödvändigt att en rad kontroller och ingrepp utförs för att garantera att arbetet utförs på ett lämpligt sätt och med högsta säkerhet.

1. Se till att batteriet inte sitter i sitt fack,
2. ställ maskinen horisontellt och stabilt på marken,
3. Reglera klippdiametern (avs. 6.1.1)
4. reglera maskinen så att den ergonomiskt och funktionellt passar för användarens längd och typen av arbete (avs. 6.1.2 - avs. 6.1.6);
5. kontrollera batteriet (avs. 6.1.7).

6.1.1 Reglering av klippdiametern (endast för klippning i rörelse)

Det går inte att ställa in en bredare eller smalare klippdiameter (30 cm eller 25 cm).

En bredare klippdiameter gör att arbetet kan avslutas snabbare och rekommenderas vid en längre arbetstid. En mindre klippdiameter optimerar funktionstiden och klipphastigheten.

För att ställa in en mindre klippdiameter:

1. Avlägsna trädsaxen (Fig. 11.A) från skärenhetens skydd (Fig. 11.B) genom att skruva loss skruven (Fig. 11.C);
2. vrid trådsaxen 180°
3. endast för modell TR 24 Li B: placera trådsaxen i det invändiga hålet;
4. installera trådsaxen (Fig. 11.A) på skärenhetens skydd (Fig. 11.B).

6.1.2 Reglering av det främre handtaget

1. Skruva loss handtaget (Fig. 12.A);

2.a För modell TR 24 Li B

- skjut det främre handtaget till det läge som är bekvämast för dig;

2.b För modell TR 24 Li

- skjut och/eller rikta in handtaget tills det står i en bekväm position för dig. Handtaget kan endast regleras framåt.

1. Dra åt handtaget (Fig. 12.A).

6.1.3 Reglering av stångens längd (endast för modell TR 24 Li B)

1. Lossa på handtaget (Fig. 13.A) i pilens riktning - öppet hänglås.
2. dra eller tryck stången (Fig. 13.B) tills önskad längd uppnås;
3. när regleringen avslutats, dra åt handtaget i pilens riktning - låst hänglås.

6.1.4 Reglering av stångens höjd (endast för modell TR 24 Li)

1. Tryck på knappen (Fig. 14.A) och reglera stångens höjd (Fig. 14.B) på en av de fyra förutsedda positionerna (Fig. 14.C);
2. se till att stången blockeras riktigt.

6.1.5 Inriktning av skärenheten

Inriktningen av skärenheten gör att du kan arbeta och växla mellan gräsklipparläget och kantskärarläget (avs. 3.1).

För att arbeta i kantskärarläget:

1.a För modell TR 24 Li

– Tryck på knappen (Fig. 15.A);

- vrid skärenheten (Fig. 15.B) i 90^ och se till att den förblir blockerad på plats.

1.b För modell TR 24 Li B

– Dra den övre rörmuffen bakåt (Fig. 16.A);
– tryck stångens nedre del i 180° (Fig. 16.B) och se till att den förblir blockerad på plats.

⚠️ Utför alltid åtgården med avstängd maskin och med stillastående skärenhet.

6.1.6 Reglering av klippgränsindikatorn (endast för modell TR 24 Li B)

– Vrid klippgränsindikatorn framåt (Fig. 17.A) framåt vid arbete i närheten av träd, rep eller stängsel för att undvika en stöt med skärenheten.

6.1.7 Kontroll av batteriet

Innan varje användning:

- kontrollera batteriets laddning genom att följa anvisningarna i batteriets handbok.

6.2 SÄKERHETSKONTROLLER

Utför de följande säkerhetskontrollera och kontrollera att resultaten motsvarar uppgifterna som anges i tabellerna.

⚠️ Utför alltid säkerhetskontroller innan användningen.

6.2.1 Allmän kontroll

Föremål Resultat
Handtag (Fig. 1.E) Rena, torra, korrekt fastsatta till maskinen.
Skydd för skärenheten (Fig. 1.D)	Korrekt fastsatta till maskinen, inte slitna/försämrade eller skadade.
Skruvar på maskinen Riktigt åtskruvade (inte lösa)
Skärenhet (Fig. 1.C) Ren, inte skadad eller sliten.
Batteri (Fig. 1.G) Ingen skada på höljet, inga läckage
Genomströmningar av kylluft (avs. 7.3)	Inte tilltäpptta
Maskin Inget tecken på skada eller slitage
Gasreglagets styrspak (Fig. 10.A), gasreglagets säkerhetsspak (Fig. 10.B)	Ska kunna röra sig problemfritt, tryck inte för hårt.
Provkörning Ingen onormal	vibration.Inget onormalt ljud

6.2.2 Test av maskinens funktion

Åtgärd Resultat
1. Starta apparaten (avs. 6.3 );2. Släpp gasreglagets styrspak (Fig. 10.A) och gasreglagets säkerhetsspak (Fig. 10.B).	1. Skärenheten ska sättas i rörelse.2. Spakarna ska automatiskt och snabbt gå tillbaka till friläget, maskinen ska stängas av och skärenheten ska stanna upp
Tryck endast på gasreglagets styrspak (Fig. 10.A)	Gasreglagets styrspak förblir blockerad.

Om ett resultat skiljer sig från de som anges i följande tabeller kan maskinen inte användas! Överlämna maskinen till en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

6.3 START

1. Se till att skärenheten inte vidrör marken eller andra föremål,
2. sätt batteriet riktigt i facket (avs. 7.2.3);
3. aktivera samtidigt gasreglagets styrspak (Fig. 10.A) och gasreglagets säkerhetsspak (Fig. 10.B).

ANMÄRKNING Vid varje start släpps ny tråd automatiskt (avs. 6.4.2).

6.4 ARBETE

Innan man påbörjar ett arbete med att röja för första gången så är det lämpligt att först lära känna maskinen och vilken röjningsteknik som är mest lämplig och få ett fast grepp om maskinen och utföra de rörelser som efterfrågas av arbetet.

För att använda maskinen, gör så här: – håll alltid maskinen ordentligt med bägge händer med skärenheten under midjenivå.

ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.

ANMÄRKNING Batterilivet (och därmed ytan som kan klippas innan laddningen) beror på olika faktorer som beskrivs i (avs. 7.2.1).

6.4.1 Arbetsmetoder

⚠ Använd ENDAST nylontråd. Användning av metalltråd, trådar med plast och /eller olämpliga för huvudet kan orsaka allvarliga skador.

a. Röjning i rörelse (Slåtter)

– Se till att skärenheten står på gräsklipparläget (avs. 6.1.5);
– fortsätt med en regelbunden rörelse och rör armen som med en lie. Luta inte trimmerhuvudet under arbetet (Fig. 18).

Pröva först att slå i rätt höjd i ett litet område för att få en jämn höjd och bibehålla trimmerhuvudet på ett konstant avständ från marken.

Vid svårare röjning så kan det vara nödvändigt att luta trimmerhuvudet cirka 30° till vänster.

Arbeta inte på detta sätt om det finns risk att föremål kan slungas iväg och skada personer, djur eller orsaka skada.

b. Precisionsklippning (trimning)

Håll maskinen lätt lutad så att trimmerhuvudets nedre del inte vidrör marken och att skärlinjen är vid önskat punkt. Användaren ska hålla skärenheten borta från sig.

c. Röjning i närheten av inhägnader / husgrunder

– Reglera klippgränsindikatorn (i förekommande fall, avs. 6.1.6);
– placera trimmerhuvudet nära inhägnader, stolpar, klippor, murar, m.m. utan att stöta (Fig. 17).

Om tråden slår emot ett kraftigt hinder kan den gå sönder eller förbrukas; om den fastnar i en inhägnad kan den bryskt skäras av. I vilket fall som helst så kan röjning runt trottoarer, husgrunder, murar, m.m. orsaka att tråden slits ut mer än normalt.

d. Röjning runt träd

– Reglera klippgränsindikatorn (i förekommande fall, avs. 6.1.6);
– gå runt trädet från vänster till höger och närma dig stammen sakta så att träden inte slår emot trädet och genom att hålla trimmerhuvudet lätt lutat framåt.

Kom ihåg att nylontråden kan skära av eller skada små buskar. Om nylontråden slår emot stammar på buskar eller träd med mjuk stam så kan växten allvarligt skadas.

6.4.2 Reglering av trimmerhuvudets tråd under arbetet

Längden på huvudets tråd ska justeras:

– när träden är sliten och blir kortare,
– när motorn roterar med högre varvtal än normalt,
- när du upptäcker en minskad klipprestanda.

- Automatiskt släpp av träden

Denna maskin är utrustad med ett huvud med automatisk frigöring av träden.

För att släppa träden:

1. Stanna maskinen (avs. 6.6);

2. vänta två sekunder och starta om maskinen.

Tråden släpps ungefär 6,35 mm.

Upprepa proceduren tills trådens längd när trådsaxen som sedan skär av överskottslängden.

- Manuellt släpp av träden

För att släppa träden:

1. Stanna maskinen (avs. 6.6);
2. ta bort batteriet från batterihållaren (avs 7.2.2);
3. tryck på knappen som sitter på trimmerhuvudet (Fig. 19.A) och dra samtidigt tråden till nödvändig längd för att nå trådsaxen (Fig. 19.B);
4. ställ maskinen i arbetsläge;
5. sätt i batteriet i facet (avs. 7.2.3).

6.5 REKOMMENDATIONER FÖR ANVÄNDNING

Under användningen så är det lämpligt att regelbundet ta bort gräs som fastnar i maskinen för att undvika en överhettning av motorn (Fig. 1.A), på grund av gräset som fastnar under skärenhetens skydd (Fig. 1.D).

Gör så här:

– stanna maskinen (avs. 6.6);
-ta bort batteriet (avs. 7.2.2);
– bär kraftiga arbetshandskar;
– ta bort gräset som fastnat med en skruvmejsel som gör att motorn kan kylas ner riktigt.

6.6 STOPP

För att stänga av maskinen:

1. Släpp gasreglagets styrspak (Fig. 10.A);
2. Vänta tills skärenheten stannat.

⚠ Det tar några sekunder innan skärenheten stannar upp efter att maskinen stängts av.

VIKTIGT Stanna alltid maskinen vid förflyttning mellan arbetsplatser.

6.7 EFTER ANVÄNDNING

• Avlägsna batteriet från facket och ladda det (avs. 7.2.2).
• Låt motorn kallna innan maskinen ställs inomhus.
  • Gör rent (avs. 7.3).
• Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar eller kontakta en auktoriserad serviceverkstad.

VIKTIGT Ta alltid bort batteriet (avs

7.2.2) varje gång som maskinen inte används eller lämnas obevakad.

VIKTIGT Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att undvika allvarliga risker eller faror.

⚠️ Gör följande före något som helst underhållsingrepp:

• Stanna maskinen;
• avlägsna batteriet från facket och ladda det (avs. 7.2.2).
• låt motorn kallna innan maskinen ställs inomhus;
• bär lämpliga kläder, arbetshandskar och skyddsglasögon;

• läs igenom instruktionerna;

• Intervallerna och typen av arbeten finns i "Underhållstabellen" (se kap. 13). Tabellen har som uppgift att hjälpa dig med att upprätthålla din maskins effektivitet och säkerhet. Den omfattar de huvudsakliga åtgärderna och de förutsedda intervallerna. Utför motsvarande åtgärd när den första tidsfristen inträffar.
  – Användning av icke originala reservdelar eller tillbehör kan äventyra maskinens funktion och säkerhet. Tillverkaren avsäger sig allt ansvar vid skador som orsakats av sådana produkter.
  – Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare.

VIKTIGT Alla underhållsarbeten och regleringar som inte beskrivs i den här handboken måste utföras av din återförsäljare eller av ett specialiserat center.

7.2 BATTERI

7.2.1 Batteriliv

Batterilivet (och därmed ytan som kan klippas innan laddningen) beror huvudsakligen på:

a. miljöfaktorer som skapar ett högre energibehov: - klippning av tjock, hög, fuktig vegetation,
b. användarens beteende, som ska undvika: - att ofta tända och släcka maskinen under arbetet, - en olämplig beskärningsmetod i förhållande till arbetet som ska utföras (avs. 6.4);

För att förbättra batterilivet rekommenderas det att:

• skära gräset när det är torrt;
• använda den teknik som är lämpligast för arbetet som ska utföras.

Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

• köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas;
• köpa ett batteri med högre batteriliv i förhållande till standardbatteriet (avs. 15.1).

7.2.2 Borttagning och laddning av batteriet

1. tryck på låstungan på batteriet (Fig. 20.A) och ta bort batteriet (Fig. 20.B);
2. sätt i batteriet (Fig. 21.A) i utrymmet på batteriladdaren (Fig. 21.B);
3. anslut batteriaddaren (Fig. 21.B) till uttag med den nätspänning som anges på märkskylten.
4. ladda det fullständigt. Följ anvisningarna i handboken för batteriet/batteriladdaren.

ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om omgivningstemperaturen inte är mellan 0 och +45 °C.

ANMÄRKNING Batteriet kan inte laddas om när som helst, även delvis, utan en risk att det skadas.

7.2.3 Borttagning av batteriet på maskinen

När laddningen avslutats:

1. Ta bort batteriet (Fig. 22.A) från batteriladdaren (undvik att fortsätta laddningen efter att det laddats färdigt);
2. anslut batteriaddaren (Fig. 22.B) från elnätet;
3. sätt i batteriet (Fig. 23.C) i facket och tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten.

7.3 RENGÖRING AV MASKINEN OCH MOTORN

• Gör alltid rent maskinen efter användningen med en ren trasa och neutralt rengöringsmedel.
• Avlägsna all fukt med hjälp av en mjuk och torr trasa. Fukten kan leda till risk för elstötar.
• Använd inte aggressiva rengöringsmedel eller lösningar för att göra rent plastdelar eller handtagen.
• För att minska brandrisken, ta bort rester av gräs, blad eller överskottsfett från maskinen och speciellt motorn.
• För att undvika en överhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag är rent och fritt från skräp.
• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.

7.4 MUTTRAR OCH FÄSTSKRUVAR

• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden.
• Kontrollera regelbundet att handtagen har fästs riktigt.

8. EXTRAORDINÄRT UNDERHÅLL

Gör följande före något som helst underhållsingrepp:

• Stanna maskinen;
- avlägsna batteriet från facket och ladda det (avs. 7.2.2).
- låt motorn kallna innan maskinen ställs inomhus;
- bär lämpliga kläder, arbetshandskar och skyddsglasögon;
- läs igenom instruktionerna;

8.1 UNDERHÅLL AV SKÄRENHETEN

På denna maskin förutses en användning av skärenheten med koden som anges i tabellen Tekniska specifikationer.

Med tanke på produktens utveckling, kan ovannämnda skärenheter i tabellen "Tekniska specifikationer" kan ersättas med andra, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet.

Vidrör inte skärenheten förrän batteriet avlägsnats och skärenheten står helt still.

8.1.1 Byte av trimmerhuvudets spole

1. Tryck på de två tungorna på sidan (Fig. 24.A) och ta bort locket (Fig. 24.B);
2. dra ut spolen (Fig. 24.C);
3. sätt i den nya spolen (Fig. 25.A) och se till att de två ändarna på träden sticker ut ur hålet på trimmerhuvudet (Fig. 25.B);
4. Montera tillbaka locket (Fig. 25.C) sätt i de två tungorna på sidan (Fig. 25.D) i öppningarna på trimmerhuvudet (Fig. 25.E).

8.1.2 Byte av trimmerhuvudets tråd

1. Ta bort spolen (avs. 8.1.1);
2. ta bort träden som finns kvar;
3. använd endast en tråd med diameter 1,65 mm och skär en längd på 3 m.
4. Sätt i en trådända i hålet inne i spolen (Fig. 26.A);
5. rulla upp träden medurs i pilens riktning (Fig. 26.B) och lämna en bit på ungefär 15 cm från spolen;
6. fäst den till förankringssätena (Fig. 26.C) som förutses på spolen;
7. sätt tillbaka spolen och montera locket (kap 8.1.1).

8.2 SLIPNING AV TRÅDSAXEN

1. Avlägsna trådsaxen (Fig. 11.A) från skärenhetens skydd (Fig. 11.B) genom att skruva loss skruven (Fig. 11.C);
2. sätt fast trådsaxen i ett skruvstäd och börja fila med hjälp av en flatfil och se till att den ursprungliga skärvinkeln bibehålls.
3. installera trådsaxen (Fig. 11.A) på skärenhetens skydd (Fig. 11.B).

9. FÖRVARING

VIKTIGT Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att undvika allvarliga risker eller faror.

9.1 FÖRVARING AV MASKINEN

När maskinen ska ställas undan:

• Avlägsna batteriet från facket och ladda det (avs. 7.2.2).
• Låt motorn kallna innan maskinen ställs inomhus.
  • Gör rent (avs. 7.3).
• Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar eller kontakta en auktoriserad serviceverkstad.
  • Ställ undan maskinen:
• i en torr miljö
• skyddad mot väder
  – på en plats utom räckhåll för barn.
  – Se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

9.2 FÖRVARING AV BATTERIET

Batteriet ska förvaras i skugga, på en sval plats utan fukt.

ANMÄRKNING Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

10. FÖRFLYTTNING OCH TRANSPORT

Varje gång som maskinen ska förflyttas eller transporteras, utför följande:

– Stanna maskinen (avs. 6.6);
– Avlägsna batteriet från facket och ladda det (avs. 7.2.2);
– bära kraftiga arbetshandskar;
– hålla enbart maskinen i handtagen och rikta skärenhet en i motsatt riktning än den för drift.
När maskinen transporteras med ett fordon ska du:
- placera den så att den inte kan skada någon.

11. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras

av användaren. Allt justeringsarbete och underhållsarbete som inte beskrivs i denna bruksanvisning ska utföras hos din återförsäljare eller en specialiserad serviceverkstad som har tillräcklig kunskap och nödvändiga verktyg för att utföra ett korrekt arbete och bibehålla maskinens ursprungliga säkerhet. Ingrepp som utförs av olämpliga strukturer eller av ej kvalificerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

• Endast auktoriserade serviceverkstäder får utföra garantireparationer och -underhåll.
• Auktoriserade serviceverkstäder använder endast originalreservdelar. Originalreservdelar och tillbehör har specialutvecklats för maskinerna.
• Icke originala reservdelar och tillbehör har inte godkänts och en användning av icke originala reservdelar och tillbehör gör att garantin upphör.
• Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna.

12. GARANTINS TÄCKNING

Garantin täcker samtliga material- och fabrikationsfel. Användaren ska följa den bifogade bruksanvisningen noggrant.

Garantin täcker inte skador som orsakas av följande:

• Försummelse av att läsa bifogad bruksanvisning.
• Slarv.
• Felaktig eller otillåten användning eller montering.
• Användning av icke-originalreservdelar.
• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren.

Garantin täcker inte heller:

• Det normala slitaget av förbrukningsmaterial som skärenheter, säkerhetsbultar.
• Normalt slitage.

Köparen skyddas av nationell lagstiftning.

Köparens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

Ingrepp Intervall Anmärkningar
MASKIN
Kontroll av alla fästen	Innan varje användningavs. 7.4
Säkerhetskontroller/Kontroll av reglagen	Innan varje användningavs. 6.2
Kontroll av skärenhetens skydd.	Innan varje användningavs. 6.2.1
Kontroll av skärenheten	Innan varje användningavs. 6.2.1
Kontroll av batteriets laddning	Innan varje användning*
Ladda batteriet	Vid slutet av varje användning	avs. 7.2.2*
Rengöring av maskinen och motorn	Vid slutet av varje användning	avs. 7.3
Kontroll av eventuella skador som finns på maskinen.Kontakta en auktoriserad serviceverkstad vid behov.	Vid slutet av varje användning	-

* Se handboken till batteriet/batteriladdaren.

14. FELSÖKNING

FEL MÖJLIG ÖRSAK ÅTGÄRD
1. Vid aktivering av gasreglagets styrspak och med säkerhetsspaken, startar inte maskinen och skärenheten roterar inte	Batteriet saknas eller sitter fel Se till att batteriet sitter riktigt (avs. 7.2.3)
	Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2)
	Den borttagbara stången har inte förts in helt eller riktigt i sitt säte	Se till att den borttagbara stången har monterats och kopplats riktigt (avs. 4.2)
	Gasreglagets spak/säkerhetsspak är skadade	Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
	Maskinen är skadad Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
2. Överhettning av motorn	Gräs har fastnat under skärenhetens skydd	Ta bort gräset som fastnat (avs. 6.5)
3. Gräs samlas runt drivenheten och trimmerhuvudet	Högt gräs klipps alltför nära marken Klipp högt gräs uppifrån och ner för att undvika att det samlas.
4. Tråden släpps inte när ett automatiskt släpp används	Tråden sitter fast på sig själv Smörj med silikonspray
	Det finns inte tillräckligt med tråd på rullen eller tråden är slut	Byt spolen (kap. 8.1.1) eller tråden (kap. 8.1.2)
	Tråden har förbrukats och är för kort Släpp tråden för hand (kap. 6.4.2)
	Tråden har trasslat sig på rullen eller gå sönder	Ta bort tråden från rullen och linda om den (kap. 8.1.2)
5. Skärenheten kommer i kontakt med ett främmande föremål.	- Stäng av maskinen, avlägsna batteriet och:- kontrollera skadorna;- kontrollera om det finns lösa delar och dra åt dem;- byt eller reparera på en auktoriserad serviceverkstad.
6. Överdrivna buller och/eller vibrationer skapas under arbetet	Lösa eller skadade delar. Stäng av maskinen, avlägsna batteriet och:- kontrollera skadorna;- kontrollera om det finns lösa delar och dra åt dem;- byt eller reparera på en auktoriserad serviceverkstad.
7. Det ryker från maskinen under användningen	Maskinen är skadad Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
8. Dålig batteriladdning	Tunga arbetsvillkor med högre strömförbrukning	Underlätta användningen (avs. 7.2.1)
	Batteriet räcker inte för arbetet som ska utföras	Använd ett extrabatteri eller ett batteri med högre batteriliv (avs. 15.1)
	Försämrad batterikapacitet Köp ett nytt batteri

Kontakta din återförsäljare om felen som åtgärdats enligt ovan kvarstår.

FEL MÖJLIG ORSAK ÅTGÄRD
9. Batteriladdaren laddar inte batteriet	Batteriet sitter inte riktigt i batteriladdaren	Kontrollera att det sitter riktigt (avs. 7.2.3)
	Olämpliga miljövillkor Ladda i en omgivning temperatur (se instruktionsboken för batteriet/batteriladdaren)
	Kontakterna är smutsiga Gör rent kontakterna
	Batteriladdaren är inte spänningssatt	Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt
	Felaktig batteriladdare Byt mot en original reservdel
	-	Om problemet fortsätter, se handboken till batteriet/batteriladdaren

Kontakta din återförsäljare om felen som åtgärdats enligt ovan kvarstår.

Det finns batterier med olika kapaciteter för att passa specifika arbetsmoment (Fig. 27). Listan över batterier för den här maskinen finns i tabellen i tabellen "Tekniska specifikationer".

15.2 BATTERILADDARE

Anordningen som används för att ladda batteriet. 28).

iÇİNDEKİLER

1. GENEL BİLGİLER.... 1
2. GÜVENLİK KURALLARI....2
3. MAKİNEYİ ÖĞRENMEK....7

SV • Innehållet och bilderna i denna användarhandbok har framställts för STIGA SpA och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
