РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TR 24 Li STIGA

тревен тример/тример с преносима акумулаторна батерия УПЪТВАНЕ ЗА УПОТРЕБА ВНИМАНИЕ: преди да използвате машината прочетете внимателно настоящата книжка.

[6] Ширина на рязане (глава за

[7] Диаметър за глава за корда (max) [8] Код на инструмента за рязане [9] Код на защитата [10] Отделяща се щанга [11] Тегло без акумулаторния блок [12] Размери [13] Дължина [14] Ширина [15] Височина [16] Ниво на звуковото налягане [17] Несигурност на измерване [18] Ниво на измерената звукова

[19] Гарантирано ниво на звукова

[20] Вибрации [22] Принадлежности по поръчка [23] Акумулаторен блок [24] Зарядно устройство за акумулатора a) ЗАБЕЛЕЖКА: декларираната обща стойност на вибрации е измерена придържайки се към стандартизиран метод на изпитване на сравнение между един и друг инструмент. Общата стойност на вибрации може да се използва и за предварителна оценка на излагането. b) ПРЕДУПРЕЖДЕНИЕ: издаването на вибрации при реалното използване на инструмента може да бъде различна от общата декларирана стойност,в зависимост от начините на използване на инструмента. Поради това е необходимо по време на работа да се вземат следните предпазни мерки целящи предпазването на оператора: носете ръкавици по време на използването, ограничете времената на използване на машината и намалете времената, през които се държи натиснат лоста за управление на ускорителя.

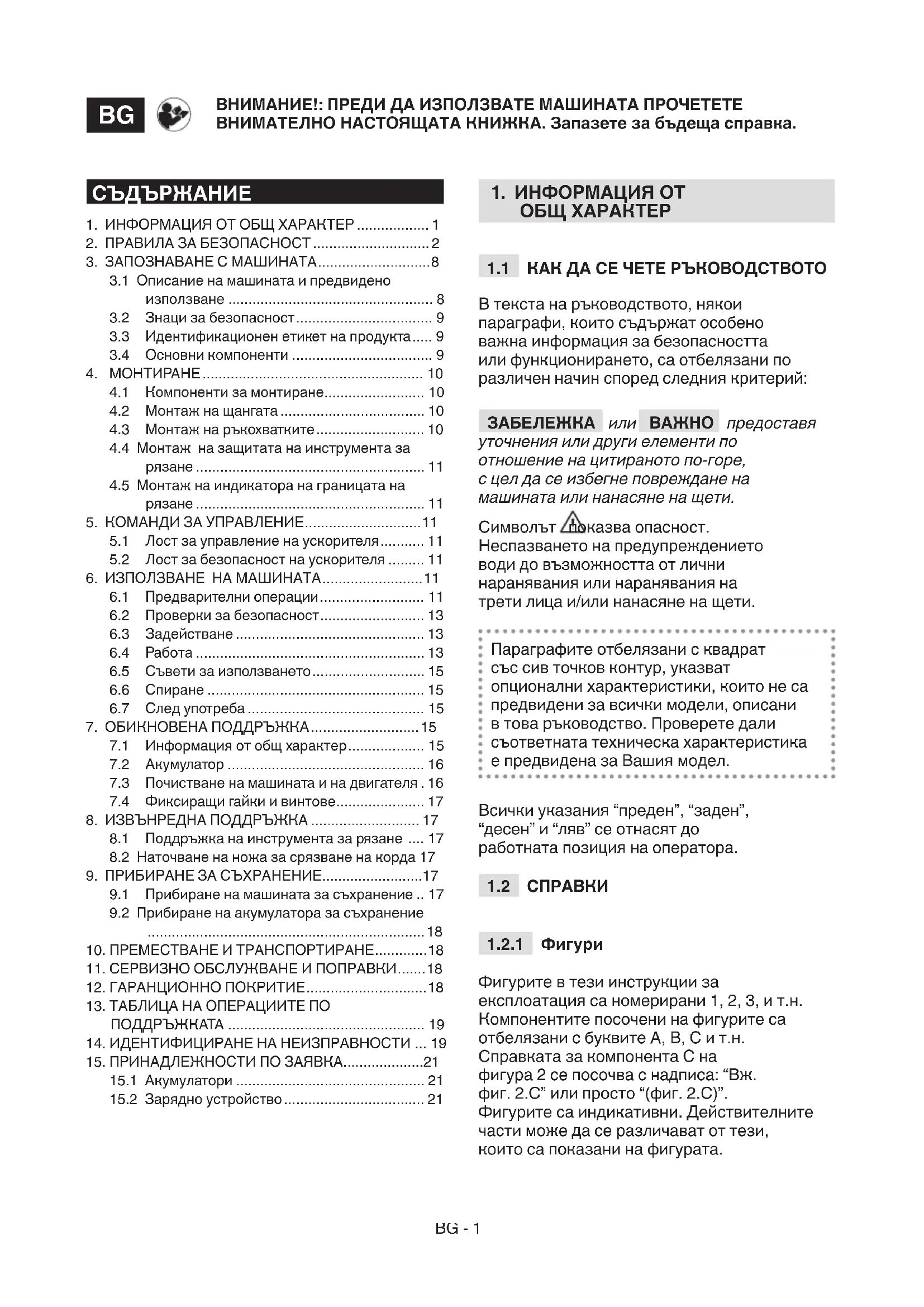

В текста на ръководството, някои параграфи, които съдържат особено важна информация за безопасността или функционирането, са отбелязани по различен начин според следния критерий: ЗАБЕЛЕЖКА или ВАЖНО предоставя уточнения или други елементи по отношение на цитираното по-горе, с цел да се избегне повреждане на машината или нанасяне на щети. Символът показва опасност. Неспазването на предупреждението води до възможността от лични наранявания или наранявания на трети лица и/или нанасяне на щети. Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел. Всички указания “преден”, “заден”, “десен” и “ляв” се отнасят до работната позиция на оператора.

Фигурите в тези инструкции за експлоатация са номерирани 1, 2, 3, и т.н. Компонентите посочени на фигурите са отбелязани с буквите A, B, C и т.н. Справката за компонента C на фигура 2 се посочва с надписа: “Вж. фиг. 2.C” или просто “(фиг. 2.C)”. Фигурите са индикативни. Действителните части може да се различават от тези, които са показани на фигурата.

4.3 Монтаж на ръкохватките ........................... 10

4.4 Монтаж на защитата на инструмента за

рязане ......................................................... 11

4.5 Монтаж на индикатора на границата на

6.1 Предварителни операции .......................... 11

6.5 Съвети за използването ............................ 15

7.1 Информация от общ характер ................... 15

7.2 Акумулатор ................................................. 16

7.3 Почистване на машината и на двигателя . 16

8.1 Поддръжка на инструмента за рязане .... 17

8.2 Наточване на ножа за срязване на корда 17

9. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ ......................... 17

9.1 Прибиране на машината за съхранение .. 17

9.2 Прибиране на акумулатора за съхранение

Ръководството е разделено на глави и параграфи. Заглавието на параграф “2.1 Обучение” е подзаглавие на “2. Правила за безопасност”. Отнасянията до заглавия или параграфи са отбелязани със съкращението "гл." или "пар." и съответния номер. Например: “гл. 2” или “пар. 2.1”.

Разучете и свикнете с командите и с подходящото използване на машината. Научете се да изключвате бързо машината. Неспазването на предупрежденията и инструкциите може да причини инциденти и/или сериозни наранявания.

• Никога не позволявайте машината да бъде използвана от деца или хора с намалени физически, сензорни или умствени способности или без опит и познания, както и от лица, които не са запознати достатъчно с инструкциите. Местните закони може да предвиждат минимална възраст за право на използване.

• Да не се използва никога машината, ако потребителя е изморен или не се чувства добре или е приел лекарства, наркотици, алкохол или вещества, които са вредни за неговите рефлекси и внимание.

• Не забравяйте, че операторът или този, който използва машината е отговорен за инциденти и непредвидени ситуации, които могат да се случат на други хора или на тяхна собственост. Част от отговорността на потребителя е преценката на възможните рискове на терена, по който трябва да се работи, както и вземането на всички предпазни мерки, необходими за гарантиране на неговата безопасност и тази на другите хора, особено, когато се работи по наклони, неравни, хлъзгави или нестабилни терени.

• В случай, че искате да дадете или заемете машината на някого, убедете се, че потребителят се е запознал с инструкциите за експлоатация, съдържащи се в настоящото ръководство.

Лични предпазни средства (ЛПС)

• Носете предпазни прилепнали дрехи снабдени със защита против порязване, антивибрационни ръкавици, каска, защитни очила, маски против прах, антифони за предпазване на слуха и обувки против срязване с противохлъзгащи се подметки.

• Използването на акустични защити може да намали способността да се чуват евентуални предупреждения (викове или аларми). Обърнете максимално внимание какво се случва около работната зона.BG - 3

• Не носете шалове, ризи, колиета, гривни, дрехи с развяващи се части или снабдени с връзки, както и вратовръзки и висящи или широки аксесоари, които биха могли да се оплетат в машината или в предмети или материали, които се намират на работното място.

• Ако имате дълги коси, вържете ги по подходящ начин. Работна зона / Машина

• Прегледайте внимателно цялата работна зона и отстранете всичко, което може да бъде изхвърлено от машината или може да повреди инструмента за рязане/въртящите се органи (камъни, клони, железни жици, кокали и т.н.).

• Не използвайте машината във взривоопасна среда и в присъствие на запалими течности, газове или прах. Електрическите уреди създават искри, които може да подпалят прах или изпарения.

• Работете само на дневна светлина или при добро изкуствено осветление и условия на добра видимост.

• Отдалечете хора, деца и животни от работната зона. Необходимо е децата да се наблюдават от друг възрастен.

• Убедете се, че няма други хора на поне 15 метра от радиуса на действие на машината или, поне на 30 метра при по- значителни рязания;

• Избягвайте да работите във влажна трева, когато вали дъжд и при бури с опасност от мълнии.

• Не излагайте машината на дъжд или на влажна околна среда. Водата, която прониква в инструмента, увеличава риска от електрически удар.

• Избягвайте, доколкото е възможно, работа на влажен и хлъзгав терен и неравни или стръмни места, които не осигуряват устойчива позиция на оператора по време на работа.

• Обърнете особено внимание на неравностите на земята (издатини, вдлъбнатини), наклони, скрити опасности и за наличието на евентуални опасности, които биха могли да ограничат видимостта.

• Внимавайте много в близост до пропадания, канавки или насипи.

• Работете напречно на наклона и никога по посока нагоре/надолу, като обърнете особено внимание при промяна на посоката, като се уверите в стабилността на вашата опорна точка и стойте винаги в долната част на инструмента за рязане.

• Когато машината се използва близко до пътя, обърнете внимание на движението по пътя.

• По време на работа машината трябва винаги да се държи здраво с двеBG - 4 ръце, като задвижващия модул се намира отдясно на тялото, а групата за рязане е под нивото на колана. Не разтваряйте прекалено ръцете.

• Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки, хладилници. Рискът от електрически удар се увеличава ако тялото е заземено.

• Заемете неподвижно и стабилно положение и бъдете винаги внимателни.

• Не тичайте никога, а ходете.

• Дръжте ръцете и краката си винаги далеч от инструмента за рязане, както по време на включването, така и по време на използване на машината.

• Внимание: инструмента за рязане продължава да се върти в продължение на няколко секунди и след неговото изключване или след изгасването на двигателя.

• Внимавайте за евентуални излитания на материали, причинени от инструмента за рязане.

• Обърнете внимание да не ударите силно инструмента за рязане в чужди тела/препятствия. Ако инструмента за рязане срещне препятствие / предмет, това може да предизвика отскачане (kickback). Този контакт може да предизвика бързо отскачане в обратна посока, избутвайки инструмента за рязане нагоре и към оператора. Отскачането може да предизвика загуба на контрол върху машината с евентуални тежки последствия. За да се избегне това, вземете необходимите предпазни мерки, които са изложени тук по-долу: – Дръжте машината здраво, с двете ръце и разположете вашето тяло и ръце в положение, което ви позволява да устойте на силите на противоудара. – Не протягайте ръцете много нагоре и не режете над линията на колана. – Използвайте единствено инструменти за рязане, указани от производителя. – Придържайте се към инструкциите на производителя, отнасящи се за поддръжката на инструмента за рязане.

• Внимавайте да не се нараните с какъвто и да е инструмент, предназначен за рязане на кордата. В случай на счупвания или инциденти по време на работа, спрете незабавно двигателя и отдалечете машината по такъв начин, че да не предизвикате допълнителни щети; в случай на инциденти с лични увреждания или инциденти с трети лица, активирайте незабавно процедурите за бърза медицинска помощ, които са най-подходящи за създалата се ситуация и се обърнете към здравна служба за необходимото лечение. Отстранете старателно евентуалниBG - 5 отпадъци, които могат да нанесат щети или увреждания на хора или животни, ако не бъдат забелязани. Продължителното излагане на вибрации може да доведе до увреждания и смущения на нервната и кръвоносната система (познати и като «Синдром на Рейноуд» или «бяла ръка»), особено за страдащите от смущения на кръвоносната система. Симптомите може да засягат ръцете, китките, пръстите и се проявяват със загуба на чувствителността, изтръпване, сърбеж, болка, загуба на цвят или структурни промени на кожата. Тези ефекти може да се усилят от ниските температури на околната среда и/или от прекалено стискане на дръжките. При проява на симптомите, трябва да се намали времето на употреба на машината и да се посъветвате с лекар. Ограничения при използването

• Машината не трябва да се използва от хора, които не са в състояние да я държат здраво с две ръце и/или да стоят стабилно в равновесие на краката си по време на работа.

• Никога не сглобявайте метални режещи елементи. С тази машина е забранена употребата на метални или твърди ножове от какъвто и да е вид.

• Никога не използвайте машината с повредени или липсващи защити, или неправилно позиционирани.

• Не използвайте машината, ако принадлежностите/ инструментите не са монтирани в предвидените места.

• Не изключвайте, не деактивирайте, не сваляйте или не модифицирайте наличните системи за безопасност/ микропревключватели.

• Не използвайте електрическият инструмент, ако прекъсвачът не е в състояние да го включи или да го изключи нормално. Електрически инструмент, който не може да бъде включен от прекъсвача, е опасен и трябва да бъде поправен.

• Не подлагайте машината на прекалени усилия и не използвайте малка машина за извършване на тежки работи; използването на подходяща машина намалява рисковете и подобрява качеството на работата.

Извършването на правилна поддръжка и прибиране за съхранение, запазва безопасността на машината и нивото на нейната производителност.

• Никога не използвайте машината с износени или повредени части. Повредените или износениBG - 6 части трябва да бъдат заменени, а не поправени.

• По време на регулиране на машината, обърнете внимание пръстите ви да не останат захванати между движещия се инструмент за рязане и неподвижните части на машината.. Нивото на шум и вибрации, указано в настоящите инструкции, представлява максималните стойности при употреба на машината. Ползването на разцентрован елемент за рязане, прекалено високата скорост на движение, липсата на поддръжка, влияят чувствително на отделянето на шум и вибрации. Необходимо е, следователно, да се предприемат превантивни мерки за отстраняване на възможни щети, дължащи се на висок шум и вибрации; погрижете се за поддръжка на машината, слагайте антифони, правете паузи по време на работа. Прибиране за съхранение

• За да се намали опасността от пожар, не оставяйте съдове с остатъчен материал в помещението.

2.5 ОСТАТЪЧНИ РИСКОВЕ

Независимо, че са спазени всички предписания за безопасност, може да има някои допълнителни рискове: – опасност от нараняване на пръстите и ръцете, ако бъдат въвлечени във въртенето на режещата глава; – опасност от нараняване на краката, ако бъдат ударени от кордата на главата; – излитане на камъни и пръст.

ВАЖНО Следните правила за безопасност допълват предписанията за безопасност, които се съдържат в съответната книжка с инструкции на акумулатора и на зарядното устройство, приложено към машината.

• За зареждане на акумулатора използвайте единствено препоръчаните от производителя зарядни устройства. Неподходящо зарядно устройство може да причини електрически удар, прегряване или преливане на корозионна акумулаторна течност.

• Използвайте само акумулатори, специално предвидени за вашия уред. Използването на други акумулатори може да предизвика нараняване и опасност от пожар.

• Преди да поставите акумулатора, уверете се, че уредът е изключен. Монтирането на акумулатор във включен електрически уред може да предизвика злополуки.

• Съхранявайте неизползваните акумулатори далеч от кламери, монети,BG - 7 ключове, гвоздеи, винтове или други малки метални предмети, които могат да предизвикат късо съединение на контактите. Късо съединение между контактите може да доведе до изгаряне или пожари.

• Не използвайте зарядното устройство в места, където има наличие на пари, запалими вещества или върху лесно запалими повърхности, напр. хартия, плат и т.н. По време на зареждане, зарядното устройство се загрява и може да причини пожар.

• По време на транспортиране на акумулаторите, внимавайте контактите да не се свържат помежду си и не използвайте метални контейнери за транспортирането.

ОКОЛНАТА СРЕДА Опазването на околната среда трябва да бъде приоритет и важен аспект при употребата на машината, в полза на гражданското общество и на средата, в която живеем.

• Избягвайте да притеснявате съседите. Използвайте машината само по разумно време (не рано сутрин или късно вечер, когато може да обезпокоите хората).

• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не трябва да се изхвърлят в боклука, а трябва да се събират разделно и да се предават в специалните пунктове, където ще се погрижат за рециклиране на материалите.

• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали след рязане.

• В момента на изваждане от употреба, не захвърляйте машината в околната среда, а се обърнете към събирателен пункт, съгласно действащите местни разпоредби. Не изхвърляйте електрическите уреди заедно с битовите отпадъци. Според Европейската Директива 2012/19/UE за отпадъците от електрически и електронни апарати и влизането й в действие в съответствие с националното законодателство, изхабените електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическите уреди се изхвърлят на сметище или в земята, вредните вещества могат да достигнат водосъбиращите земни пластове и да навлязат в хранителната верига, увреждайки здравето ви. За по-задълбочена информация за изхвърлянето на този продукт, се свържете с компетентната служба за изхвърляне на битови отпадъци или с дистрибутора на машината.BG - 8 В края на техния полезен жизнен цикъл,

акумулаторите като подходите с необходимото внимание за опазване на околната среда. Акумулатора съдържа материал, който е опасен за Вас и околната среда. Той трябва да се свали и предаде отделно в приемателен пункт, който приема литиево-йонни акумулатори. Разделното събиране на използвани продукти и опаковки, позволява рециклиране на материалите и тяхното повторно използване. Повторното използване на рециклирани материали, помага за предотвратяване на на замърсяването на околната среда и намалява използването на суровини.

ПРЕДВИДЕНО ИЗПОЛЗВАНЕ Тази машина е градински уред и по-точно преносима акумулаторна косачка/тример. Машината е съставена основно от мотор, който посредством един трансмисионен вал задейства инструмент за рязане (режещата глава). Инструмента за рязане работи в приблизително паралелна на терена равнина (в случай, че се използва като косачка) или почти перпендикулярно на терена (в случай, че се използва като тример). Операторът може да задейства основните команди, като се намира винаги на безопасно разстояние от режещия инструмент.

3.1.1 Предвидена употреба

Тази машина е проектирана и изработена за: – косене на трева и не дървесна растителност (напр. по краищата на алеи, участъци с растителност, стени, огради или зелени пространства с ограничена повърхност; – оформяне на рязането, което е извършено с косачка; – използване само от един оператор.

3.1.2 Неуместно използване

Всякакво друго използване, различно от това цитираното по-горе, може да се окаже опасно и да причини щети на хора и/или предмети. В неподходящата употреба се включват (като неизчерпателен пример): – използване на машината за метене, като навеждате режещата глава. Мощността на двигателя може да изхвърли предмети и малки камъчета на 15 и повече метра, причинявайки щети или наранявайки хора; – подравняване на жив плет или други дейности, при които режещият инструмент не се използва на нивото на земята; – рязане и надробяване на храсти, шубрак и цветя; – използване на машината за рязане на материали, които не са от растителен произход; – използване на машината с инструмент за рязане над линията на колана на оператора; – използване на машината в обществени градинки, паркове, спортни центрове, по черни пътища, полета и гори; – използване на инструменти за рязане, различни от тези изложените в таблица “Технически данни”. Опасност от сериозни рани и наранявания. – използване на машината от повече от един човек; ВАЖНО Неуместното използване на машината води до отпадане на гаранцията и отхвърляне на каквато и да е отговорност на Производителя, като разходите произтичащи от нанесени щети или нараняване на самия потребител или на трети лица, са за сметка на потребителя.BG - 9

3.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, тоест непрофесионални оператори. Тази машина е предназначена да се използва като хоби.

3.2 ЗНАЦИ ЗА БЕЗОПАСНОСТ

На машината са поставени различни символи (фиг. 2). Тяхната функция е тази, да припомнят на оператора какво поведение трябва да предприеме, за да използва машината с нужното внимание и предпазливост. Значение на символите: ВНИМАНИЕ! ОПАСНОСТ! Ако машината се използва неправилно, може да се окаже опасна за Вас и за другите. ВНИМАНИЕ! Преди да използвате тази машина, прочетете ръководството с инструкции. При продължително ежедневно използване на машината в нормални условия, работещият с нея може да бъде изложен на шум със стойност равна или по-висока от 85 dB (A). Използвайте акустични защити и очила. ОПАСНОСТ ОТ ИЗЛИТАЩИ ПРЕДМЕТИ! Обърнете внимание на евентуални излитания на материали, предизвикани от инструмента за рязане, които могат да причинят тежки наранявания на хора или предмети. ОПАСНОСТ ОТ ИЗЛИТАЩИ ПРЕДМЕТИ! По време на използване на машината отдалечете на поне 15 м. всички хора или домашни животни! Дръжте на разстояние присъстващите. Не излагайте машината на дъжд (или на влага) ВАЖНО Повредените или нечетливите стикери трябва да се заменят с нови. Поискайте нови етикети от Вашия сервизен център.

3.3 ИДЕНТИФИКАЦИОНЕН

ЕТИКЕТ НА ПРОДУКТА На идентификационния етикет са посочени следните данни (Фиг. 1 ):

1. Ниво на звукова мощност

2. Маркировка за съответствие

Препишете идентификационните данни на машината на съответните места на етикета, който се намира отзад на корицата на ръководството. ВАЖНО Използвайте идентификационните данни, които са посочени на идентификационния етикет на продукта всеки път, когато се свързвате с оторизирана работилница. ВАЖНО Пример на декларацията за съответствие се намира на последните страници на ръководството.

3.4 ОСНОВНИ КОМПОНЕНТИ

Машината е изградена от следните основни компоненти, на които отговаря следната функционалност (Фиг.1 ): A. Задвижващ модул: предава движението на инструмента за рязане посредством един трансмисионен вал. B. Щанга: свързва задната ръкохватка в задвижващия модул. C. Инструмент за рязане: инструмент, предназначен за рязане/косене на растителност.

1. Режеща глава (главата

на кордата): устройство за рязане с найлонова корда. D. Защита на инструмента за рязане: предпазна защита, която пречи наBG - 10 евентуални предмети, събрани от инструментите за рязане да бъдат запратени далеч от машината. E. Предна ръкохватка: с полукръгла форма, позволява управление на машината. F. Задна ръкохватка: позволява управление на машината и на нея са разположени главните команди за включване/изключване/ускоряване. G. Акумулатор (ако не е доставен с машината, вж. гл.15 “принадлежности по заявка): устройство, което доставя електрическа енергия на инструмента; неговите характеристики и правилата за употребата са описани в отделно ръководство. H. Зарядно устройство(ако не е доставено с машината, вж. гл.15 “принадлежности по заявка): устройство, което се използва за зареждане на акумулатора.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Заради складирането и транспорта, някои компоненти на машината не са сглобени във фабриката, а трябва да бъдат монтирани след отстраняване на опаковката, като се следват следните инструкции. Разопаковането и завършването на монтажа трябва да се извърши върху равна и здрава повърхност, с достатъчно пространство за движение на машината и преместване на опаковките, като използвате винаги подходящи инструменти. Да не се използва машината, преди да сте завършили операциите по монтирането, указани в раздел “МОНТАЖ”.

4.1 КОМПОНЕНТИ ЗА МОНТИРАНЕ

В опаковката са включени компонентите за монтаж.

1. Отворете опаковката внимателно, като

внимавате да не загубите компонентите.

2. Вижте за справка документацията, която

е поставена в кутията, включително и настоящите инструкции.

3. Извадете от кутията всички

немонтирани компоненти.

4. Извадете машината от кутията.

5. Унищожете кутията и опаковките в

съответствие с местните разпоредби. Преди да извършите монтажа, проверете дали акумулатора не е поставен в неговото гнездо.

4.2 МОНТАЖ НА ЩАНГАТА

1.a Модел TR 24 Li B – Вкарайте и натиснете долната част на щангата (Фиг. 3.A) в горната част (Фиг. 3.В), докато усетите щракване за блокиране в съответната позиция. ЗАБЕЛЕЖКА Веднъж монтирана, щангата неможе да се демонтира. Щангата може да се регулира по дължина (пар. 6.1.3). 1.b Модел TR 24 Li – Подравнете горната част на щангата (Фиг. 4.A) с долната част (Фиг. 4.B), като следвате указанията на стрелките; – натиснете долната част в горната част на щангата; – при пълно влизане, затегнете докрай ръчката (Фиг. 4.C) като следвате посоката указана от стрелката - заключен катинар. – уверете се, че долната и горната част на щангата са затегнати правилно.

4.3 МОНТАЖ НА РЪКОХВАТКИТЕ

4.3.1 Монтаж на предната ръкохватка

1.a Модел TR 24 Li B – Поставете предната ръкохватка (Фиг. 5.A) върху щангата (Фиг. 5.B), с гнездо на винта ориентирано към лявата страна. 1.b Модел TR 24 Li – Поставете предната ръкохватка (Фиг. 6.A) върху предварително монтираната опора (Фиг. 6.B), с гнездо на винта ориентирано към дясната страна.

2. Вкарайте винта и завийте ръчката,

без да я затягате (Фиг. 5.C, Фиг. 6.C).BG - 11

3. Регулирайте ръкохватката в

най-ергономична за оператора позиция (гл. 6.1.2).

4. Затегнете ръчката.

4.4 МОНТАЖ НА ЗАЩИТАТА НА

ИНСТРУМЕНТА ЗА РЯЗАНЕ Носете предпазни ръкавици. Всеки инструмент за рязане трябва да бъде комбиниран със специфична защита, както е указано в таблицата "Технически данни".

1. Позиционирайте защитата (Фиг.

7.A) в съответствие с отворите, които се намират в основата на задвижващия модул (Фиг. 7.B).

2. Фиксирайте защитата (Фиг. 7.А) като

затегнете докрай винтовете (Фиг. 7.C). ЗАБЕЛЕЖКА На защитата на инструмента за рязане е поставен следният символ: Указва посоката на въртене на инструмента

ГРАНИЦАТА НА РЯЗАНЕ 1.a Модел TR 24 Li B – Вкарайте и закачете двата краища на индикатора на границата на рязане (Фиг. 8.A) в съответните отвори, които се намират на задвижващия модул (Фиг. 8.B). 1.b Модел TR 24 Li – Разширете леко индикатора на границата на рязане (Фиг. 9.A) и го вкарайте в съответното гнездо, което се намира на задвижващия модул (Фиг. 9.B).

НА УСКОРИТЕЛЯ Позволява задействане/спиране на машината и едновременно с това включва/ изключва инструмента за рязане. Задействането на лоста за управление на ускорителя (Фиг. 10.А) е възможно единствено, ако едновременно се натисне лоста за безопасност на ускорителя (Фиг. 10.B). За задействане: – натиснете едновременно лоста за управление на ускорителя и лоста за безопасност на ускорителя. Задействането на машината предизвиква едновременно завъртане на инструмента за рязане. Машината се спира автоматично при освобождаването на лоста за управление на ускорителя.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

6.1 ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ

Преди започване на работа трябва да се извършат серия от проверки и операции, за да се осигури пълноценна и безопасна работа:

1. уверете се, че акумулаторът не е

поставен в неговото гнездо;

2. поставете машината в хоризонтално

положение и добре опряна на земята;

3. регулирайте диаметъра на

4. регулирайте машината от ергономична

и функционална гледна точка, така че да се пригоди за ръста на потребителя и вида на работата (пар. 6.1.2 - пар. 6.1.6);

5. проверете акумулатора (пар. 6.1.7).BG - 12

6.1.1 Регулиране на диаметъра

на рязане (само за рязане в движение) Възможно е диаметъра на рязане да се настрой повече или по-малко широк (30 см или 25 см). По-широк диаметър на рязане помага де се завърши по-бързо работата и е необходимо да се използва в случай на по-дълго време на работа. По-малък диаметър на рязане оптимизира времето на работа и скоростта на рязане. За да настройте по-малък диаметъра на рязане:

1. Свалете ножа за срязване на

кордата (Фиг. 11.A) от защитата на инструмента за рязане (Фиг. 11.B) като развиете винта (Фиг. 11.C);

2. завъртете ножа за срязване

позиционирайте ножа за срязване на корда в най-вътрешния отвор;

4. монтирайте отново ножа за срязване

но корда (Фиг. 11.A) върху защитата на инструмента за рязане (Фиг. 11.B).

6.1.2 Регулиране на предната

1. Развийте ръчката (Фиг. 12.A);

2.a За модел TR 24 Li B – плъзнете предната ръкохватка докато намерите най-ергономичната позиция за оператора; 2.b За модел TR 24 Li – плъзнете и/или ориентирайте ръкохватката докато намерите най-ергономичната позиция за оператора; ръкохватката може да бъде ориентира само напред.

3. Затегнете ръчката (Фиг. 12.A).

6.1.3 Регулиране на дължината

на щангата (само за модел TR 24 Li B)

1. Разхлабете ръчката (Фиг. 13.А)

като следвате посоката указана от стрелката - отключен катинар;

2. дръпнете или избутайте щангата

(Фиг. 13.B) до постигане на желаната дължина;

3. при завършване на регулирането,

затегнете добре ръчката като следвате посоката указана от стрелката - заключено катинарче.

6.1.4 Регулиране на височината на

щангата (само за модел TR 24 Li)

1. Натиснете бутона (Фиг. 14.A) и

регулирайте височината на щангата (Фиг. 14.B) върху една от четирите предвидени позиции (Фиг. 14.C);

2. уверете се, че щангата е

6.1.5 Ориентиране на

инструмента за рязане Ориентирането на инструмента за рязане позволява да може да се работи преминавайки от режим на косачка в режим на тример и обратно (Пар. 3.1). За работа в режим на тример: 1.a За модел TR 24 Li – Натиснете бутона (Фиг. 15.A); – завъртете инструмента за рязане (Фиг. 15.B) на 90°, като се уверите, че остава блокиран в съответната позиция. 1.b За модел TR 24 Li B – Издърпайте назад задната ръкохватка (Фиг. 16.A); – завъртете долната част на щангата (Фиг. 16.B), като се уверите, че остава блокирана в съответната позиция. Винаги извършвайте операцията при спряна машина и спрян инструмент за рязане.BG - 13

6.1.6 Регулиране на индикатора

на границата на рязане (само за модел TR 24 Li B) – Завъртете напред индикатора на границата на рязане (Фиг. 17.A), когато работите в близост до дървета, бордюри или огради, така че да избегнете съприкосновение с инструмента за рязане.

6.1.7 Проверка на акумулатора

Преди всяко използване: – проверете състоянието на зареждане на акумулатора като следвате упътванията, които се съдържат в книжката с инструкции на акумулатора.

6.2 ПРОВЕРКИ ЗА БЕЗОПАСНОСТ

Извършете следните проверки за безопасност и проверете дали резултатите отговарят на посоченото в таблиците. Преди да използвате машината, извършвайте винаги проверки за безопасност.

Предмет Резултат Ръкохватки (Фиг. 1.E) Почистете, подсушете и фиксирайте правилно и здраво на машината. Защита на инструмента за рязане (Фиг. 1.D). Правилно и здраво фиксирана на машината, защитата не трябва да е износена /в лошо състояние или повредена. Винтове върху

Добре фиксирани (не разхлабени). Инструмент за рязане (Фиг. 1.C) Чист, не трябва да е повреден или изхабен. Акумулатор (Фиг. 1.G). Не трябва да има повреди по неговата обвивка, нито изтичане на течност. Отвори за преминаване на охлаждащ въздух (пар. 7.3) не трябва да бъдат

Машина Не трябва да има следи от повреждане или износване. Лост за управление на ускорителя (Фиг. 10.A), лост за безопасност на ускорителя (Фиг. 10.B) Трябва да се движат свободно, а не да се форсират. Пробно управление Никаква необичайна

6.2.2 Тест за функциониране

на машината Действие Резултат

рязане трябва да се движи.

да се върнат автоматично и бързо в неутрално

машината трябва да се спре и инструмента за рязане трябва да преустанови да се движи. Натиснете само лоста за управление на ускорителя (Фиг. 10.A) Лоста за управление на ускорителя остава блокиран. Ако един от резултатите се различава от указаното в таблиците, не е възможно използването на машината! Предайте машината в сервизен център за извършване на съответните проверки и поправка.

1. уверете се, че инструмента за рязане не

се опира в терена или в други предмети;

2. поставете правилно акумулатора

в неговото гнездо (пар. 7.2.3);

3. едновременно с това задействайте

ЗАБЕЛЕЖКА Преди да косите за първи път, трябва да се запознаете с машината и с най-подходящите техники на рязане, хванетеBG - 14 здраво машината и извършете движенията, които се изискват за съответната работа. За да работите с машината процедирайте така, както е описано по-долу: – дръжте винаги машината здраво с двете ръце, като поддържате блока за рязане под линията на колана. ЗАБЕЛЕЖКА По време на работа, акумулатора е предпазен от пълно изтощаване чрез защитно устройство, което изключва машината и блокира функционирането й. ЗАБЕЛЕЖКА Автономната работа на акумулатора (и следователно растителната повърхност, която може да се реже, преди презареждането на акумулатора) се обуславя от различни фактори, описани в (пар. 7.2.1).

6.4.1 Техника на работа

Използвайте САМО найлонови корди. Употребата на метални жици, пластифицирани метални жици и/или неподходящи за главата, може да причини сериозни наранявания и поражения. a. Рязане в движение (Косене) – Уверете се, че инструмента за рязане е в режим на работа косачка (пар. 6.1.5); – Напредвайте с равномерен ход, с дъгообразно движение, приличащо на традиционно рязане, без да наклонявате режещата глава (главата за кордата) по време на тази операция (Фиг. 18). Първо пробвайте да режете на правилната височина в малка зона, за да получите после еднаква височина на рязане, поддържайки режещата глава (главата на кордата) на постоянно разстояние от земята. За по-тежки рязания може да е полезно да наклоните главата за кордата с около 30° на ляво. Не работете по този начин, ако има възможност за излитане на предмети, които може да навредят на хора или животни, или да причинят щети. b. Прецизно рязане (Подрязване) Дръжте машината леко наклонена, така че долната част на режещата глава (главата за кордата) да не докосва земята и линията на рязане да се намира в желаната точка, като държите винаги далеч от оператора инструмента за рязане. c. Рязане в близост до огради / основи – Регулирайте индикатора на границата на рязане (ако е предвиден, пар. 6.1.6); – Приближавайте бавно режещата глава до огради, колчета, скали, стени и т.н., не ги удряйте със сила (Фиг. 17). Ако кордата удари сериозно препятствие, може да се скъса или изхаби; ако се оплете в ограда, може рязко да се скъса. Във всеки случай, рязането около тротоари, основи, стени и т.н. може да доведе до по- голямо от нормалното износване на кордата. d. Рязане около дърветата – Регулирайте индикатора на границата на рязане (ако е предвиден, пар. 6.1.6); – Вървете около дървото от ляво на дясно, приближавайки се бавно към дънерите, така че да не се удари кордата в дървото, поддържайте главата за рязане леко наклонена напред. Имайте предвид, че найлоновата корда може да отреже или да повреди малките храсти и, че ударът на найлоновата корда със стъблото на храсти с мека кора може да повреди тежко растението.

6.4.2 Регулиране на дължината

на кордата на главата по време на работа Дължината на кордата на главата трябва да се регулира: – когато кордата се изхаби и стане по-къса; – когато се усети по-силно въртене на мотора от нормалното; – когато се забележи намаляване на ефикасността на рязане.

• Автоматично освобождаване на кордата Тази машина разполага с глава с автоматично освобождаване на кордата. За освобождаване на нова корда:

1. Спрете машината (пар. 6.6);

2. изчакайте две секунди и

задействайте отново машината. Кордата се отпуска до приблизително 6,35 мм. Повторете процедурата, докато дължината на кордата не достигне ножа за отрязва кордата, който ще отреже после евентуалната излишна дължина.

• Ръчно освобождаване на кордаBG - 15 За освобождаване на нова корда:

1. Спрете машината (пар. 6.6);

2. извадете акумулатора от

неговото гнездо. (пар. 7.2.2);

3. натиснете бутона, който се намира

на главата с кордата (Фиг. 19.A) и едновременно с това дръпнете ръчно кордата за постигане на дължината, необходима за достигане на ножа за отрязване на кордата (Фиг. 19.B);

По време на използване отстранявайте периодично тревата, която се обвива около машината, за да се избегне прегряване на двигателя (Фиг. 1.A), дължащо се на заплитане на трева под защитата на инструмента за рязане (Фиг. 1.D). Продължете, както е описано по-долу: – спрете машината (пар. 6.6); – свалете акумулатора (пар. 7.2.2); – носете работни ръкавици; – отстранете оплетената трева с отверка, за да позволите правилното охлаждане на мотора.

За спиране на машината:

2. Изчакайте спирането на

инструмента за рязане. След спирането на машината, са нужни няколко секунди, преди спирането на инструмента за рязане. ВАЖНО Винаги спирайте машината по време на премествания между различните работни зони.

• Свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане (пар. 7.2.2).

• изчакайте двигателя да изстине преди да приберете машината за съхранение в каквато и да била среда;

• Извършете почистване (пар. 7.3).

• Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център. ВАЖНО Винаги сваляйте акумулатора (пар. 7.2.2) всеки път, когато машината не се използва или се оставя без наблюдение.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Преди да започнете каквато и да било намеса по поддръжката:

• свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане (пар. 7.2.2);.

• изчакайте двигателя да изстине преди да приберете машината за съхранение в каквато и да била среда;

• Носете подходящо облекло, работни ръкавици и предпазни очила;

• прочетете съответните инструкции; – Честотата и вида на намесите са обобщени в "Таблица на операциите по поддръжката" (гл. 13). Таблицата има за цел да Ви помогне при поддържането на работоспособността и безопасността на Вашата машина. В нея са посочени основните намеси и периодичността, предвидена за всяка от тях. Извършете съответното действие при първото изтичане на скока. – Използването на неоригинални резервни части може да има отрицателно въздействие върху функционирането и безопасността на машината. Производителят отклонява всякаква отговорност в случай на нанасяне на щети или наранявания, предизвикани от тези продукти. – Оригиналните резервни части се доставят от обслужващите работилници и от оторизираните дистрибутори. ВАЖНО Всички операции по поддръжката и регулирането, които не са описани в това ръководство, трябваBG - 16 да се извършват от Вашия дистрибутори или от специализиран сервизен център.

Автономната работа на акумулатора (и следователно растителната повърхност, която може да се обработи, преди презареждането на акумулатора) се обуславя основно от: a. фактори на околната среда, които довеждат до изразходване на по- голямо количество енергия: – рязане на плътна, висока и влажна растителност; b. поведение на оператора, което трябва да избягва: – често включване и изключване по време на работа; – прилагане на неподходяща техника на рязане спрямо работата, която трябва да се извърши (пар. 6.4); За оптимизиране на автономната работа на акумулатора е необходимо винаги:

• тревата да се режете, когато е суха;

• да се използва подходяща техника за работата, която трябва да се извършва. Ако се желае да се използва машината за по- дълги периоди на работа спрямо позволеното за стандартен акумулатор, е възможно:

• закупете втори акумулатор стандартен тип, за да замените незабавно изтощения акумулатор, без да компрометирате непрекъснатостта на работа;

• да се закупи акумулатор, който позволява по-продължителна автономна работа спрямо стандартния акумулатор(пар. 15.1).

7.2.2 Сваляне и презареждане

1. натиснете езичето за блокиране, което

в неговото гнездо на зарядното устройство (Фиг. 21.B);

3. свържете зарядното устройство (Фиг.

21.В) към електрически контакт с напрежение, съответстващо с указаното на табелката.

4. пристъпете към пълното зареждане

като следвате указанията, съдържащи се в книжката с инструкции на акумулатора/зарядното устройство. ЗАБЕЛЕЖКА Акумулаторът е снабден с предпазител, който възпрепятства зареждането, ако околната температура не е между 0 и +45 °C. ЗАБЕЛЕЖКА Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

7.2.3 Монтиране на акумулатора

на машината. Пълно презареждане:

1. Свалете акумулатора (Фиг. 22.A) от

неговото гнездо на зарядното устройство (като избягвате да го поддържате за дълго време под зареждане, при завършено зареждане);

2. разкачете зарядното устройство (Фиг.

22.B) от електрическата мрежа;

3. поставете акумулатора (Фиг. 23.B)

в неговото гнездо като го избутате докрай, докато усетите “щракване”, което го блокира в позиция и предпазва електрическият контакт.;

• Почиствайте винаги машината след използване като използвате чиста кърпа, навлажнена в неутрален детергент.

• Отстранявайте всякаква следа от влага, като си послужите с мека и суха кърпа. Влагата може да предизвика рискове от електрически удари.

• Не използвайте агресивни детергенти или разтворители за почистване на пластмасовите части или ръкохватките.

• За да се намали риска от пожар, почиствайте машината и особено двигателя, от остатъци от трева, листа или прекалено масло.

• За да се избегни прегряване и повреждане на двигателя или акумулатора, проверявайте винаги дали аспирационните решетки на охлаждащия въздух са чисти и свободни от отпадъци.

• Не използвайте струи вода и избягвайте да мокрите двигателя и електрическите части.BG - 17

7.4 ФИКСИРАЩИ ГАЙКИ И ВИНТОВЕ

• Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно.

• Проверявайте редовно дали ръкохватките са закрепени здраво.

8. ИЗВЪНРЕДНА ПОДДРЪЖКА

Преди да започнете каквато и да била работа по поддръжката:

• свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане (пар. 7.2.2);.

• изчакайте двигателя да изстине преди да приберете машината за съхранение в каквато и да била среда;

• Носете подходящо облекло, работни ръкавици и предпазни очила;

• прочетете съответните инструкции;

ИНСТРУМЕНТА ЗА РЯЗАНЕ На тази машина е предвидена употребата на въртящи се инструменти за рязане, чийто код е указан в таблицата "Технически данни". Имайки предвид еволюцията на продукта, указаните в таблицата "Технически данни" на инструменти за рязане могат да бъдат заменени в течение на времето с други, с аналогични характеристики за взаимозаменяемост и безопасност при функциониране. Не пипайте инструмента за рязане, докато не се свали акумулатора и инструмента за рязане не е напълно неподвижен.

8.1.1 Смяна на бобината на

1. Натиснете двете странични езичета (Фиг.

3. поставете нова бобина (Фиг. 25.A), като се

погрижите да изкарате края на кордата през отвора на главата (Фиг. 25.B);

4. Монтирайте отново капака (Фиг.

25.C) като натиснете двете странични езичета (Фиг. 25.D) в отворите на режещата глава (Фиг. 25.E).

8.1.2 Смяна на кордата на

2. извадете кордата, която е

3. използвайте само корда с диаметър 1,65

мм и отрежете една дължина от 3 м.

4. Вкарайте края на кордата в

отвора разположен отвътре на бобината (Фиг. 26.A);

5. навийте кордата по посока на

часовниковата стрелка, както е указано от стрелките (Фиг. 26.B) и я оставете да излиза приблизително 15 см от бобината;

6. закачете кордата на едно от местата

предназначени за захващане (Фиг. 26.C) предвидени на бобината;

7. поставете отново бобината на място

1. Свалете ножа за срязване на

в менгеме и пристъпете към наточване, като използвате плоска пила и внимавате да запазите оригиналния ъгъл на рязане.

3. монтирайте отново ножа за срязване

но корда (Фиг. 11.A) върху защитата на инструмента за рязане (Фиг. 11.B).

9. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

9.1 ПРИБИРАНЕ НА МАШИНАТА

ЗА СЪХРАНЕНИЕ Когато машината трябва да се прибере за съхранение:

• Свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане (пар. 7.2.2).BG - 18

• изчакайте двигателя да изстине преди да приберете машината за съхранение в каквато и да била среда;

• Извършете почистване (пар. 7.3).

• Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център.

• Приберете машината за съхранение: – в сухо помещение; – защитена от неблагоприятни атмосферни явления; – на място недостъпно за деца, – като се уверите, че сте свалили ключът или инструментите използвани за поддръжката.

9.2 ПРИБИРАНЕ НА АКУМУЛАТОРА

ЗА СЪХРАНЕНИЕ Акумулатора трябва да се съхранява на сянка, на хладно и в среда без влага. ЗАБЕЛЕЖКА В случай на продължително неизползване, зареждайте акумулатора на всеки два месеца, за да удължите неговият жизнен цикъл.

ТРАНСПОРТИРАНЕ Всеки път, когато трябва да премествате или транспортирате машината, е необходимо: – Спрете машината (пар. 6.6); – Свалете акумулатора от неговото гнездо и пристъпете към неговото презареждане (пар. 7.2.2); – Носете здрави работни ръкавици; – хващайте машината единствено за дръжките и насочете уреда за рязане в посока обратна на придвижването. Когато се транспортира машината с превозно средство е необходимо: – да позиционирате машината така, че да не представлява опасност за никого.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината. Операции, извършени от некомпетентни лица или фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само оторизирани работилници за техническо обслужване могат да извършват поправки и поддръжка, когато машината е в гаранция.

• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.

• Неоригиналните резервни части и принадлежности не са одобрени за използване; използването на неоригинални резервни части и принадлежности води до отпадане на гаранцията.

• Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за техническо обслужване, за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

12. ГАРАНЦИОННО ПОКРИТИЕ

Гаранцията покрива всички дефекти на материали, както и производствени дефекти. Потребителят трябва да следва внимателно всички предоставени инструкции в приложената документация. Гаранцията не покрива вреди/ щети дължащи се на:

• Непознаване на придружаващата документация.

• Неправилно използване и монтаж или несвойствено използване.

• Използване на неоригинални резервни части.

• Използване на принадлежности, които не са доставени или такива, които не са одобрени от производителя. Освен това, гаранцията не покрива:

• Нормалното износване на износващи се материали като инструменти за рязане, предпазни болтове.

• Нормалното износване.BG - 19 Потребителят е защитен от действащото национално законодателство. Правата на потребителя предвидени от действащото национално законодателство по никакъв начин не се ограничават от настоящата гаранция.

Проверка на всички фиксирания Преди всяко

пар. 6.2 Проверка на защитата на инструмента за рязане Преди всяко

пар. 6.2.1 Проверка на инструмента за рязане Преди всяко

пар. 6.2.1 Проверка на състоянието на зареждане на акумулатора. Преди всяко

Зареждане на акумулатора В края на всяко

Почистване на машината и на двигателя В края на всяко

пар. 7.3 Проверка за евентуални щети по машината. Ако е необходимо, се свържете се с оторизиран сервизен център. В края на всяко

• Вижте за справка ръководството на акумулатора/зарядното устройство.

лост за управление на ускорителя и предпазен лост на ускорителя, машината не се задейства и инструмента за рязане не се върти. Липсващ акумулатор или не е поставен правилно Убедете се, че сте поставили правилно акумулатора (пар. 7.2.3) Изтощен акумулатор Проверете състоянието на зареждане и презаредете акумулатора (пар. 7.2.2) Отделящата се щанга не е вкарана изцяло и правилно в нейното гнездо Уверете се, че отделящия се прът е монтиран и вкаран правилно (пар. 4.2). Дефектни лост за управление на ускорителя/предпазен лост на ускорителя Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център. Повредена машина. Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

Захваната трева под защитата на инструмента за рязане. Отстранете захванатата трева (пар. 6.5). Ако проблемите продължават след като сте практикували описаните по-горе решения за отстраняване на неизправностите, свържете се с Вашия дистрибутор.BG - 20 ПРОБЛЕМ ВЪЗМОЖНА ПРИЧИНА МЕРКИ

3. Около задвижващия

модул и около режещата глава (главата на кордата) се натрупва трева. Тревата се реже твърде ниско. Режете тревата с движение отгоре надолу, за да се избегне нейното натрупване.

освобождава, когато се използва автоматичното освобождаване Кордата е залепена върху себе си. Смажете със силиконов спрей. Няма достатъчна корда върху бобината или изразходвана корда. Сменете бобината (гл. 8.1.1) или кордата (гл. 8.1.2) Кордата е изхабена и е твърде къса. Освободете ръчно кордата (гл. 6.4.2) Кордата се е заплела в бобината или се е скъсала отвътре. Отстранете кордата от бобината и и я навийте отново (гл. 8.1.2)

рязане влиза в контакт с чуждо тяло. - Спрете машината, свалете акумулатора и: - проверете щетите; - проверете дали има разхлабени части и ги затегнете. - извършете смени или поправки в оторизиран сервизен център.

или се усещат прекалени вибрации по време на работа Разхлабени или повредени части. Спрете машината, свалете акумулатора и: - проверете щетите; проверете дали има разхлабени части и ги затегнете. - извършете смени или поправки в оторизиран сервизен център.

7. По време на работа,

излиза пушек от машината Повредена машина. Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

работа на акумулатора Тежки условия на използване с по-голямо поглъщане на ток Оптимизирайте използването (пар. 7.2.1) Капацитета на акумулатора не е достатъчен за работните нужди. Използвайте втори акумулатор или акумулатор с по-голям капацитет (пар. 15.1) Намаляване (деградация) на капацитета на акумулатора Закупете нов акумулатор

9. Зарядното устройство

не извършва зареждане на акумулатора Акумулатора не е включен правилно в зарядното Проверете дали включването е правилно (пар. 7.2.3) Неподходящи условия на околната среда Извършете зареждането в среда с подходяща температура (вижте книжката с инструкции на акумулатора/ зарядното устройство) Мръсни контакти Почистете контактите Липса на напрежение в зарядното

Проверете дали щепсела е поставен в контакта и дали има напрежение в електрическия контакт Дефектно зарядно устройство Заменете го с оригинална зарядно устройство.

Ако неизправността продължава, вижте за справка ръководството на акумулатора/зарядното устройство Ако проблемите продължават след като сте практикували описаните по-горе решения за отстраняване на неизправностите, свържете се с Вашия дистрибутор.BG - 21

Налични са акумулатори с различен капацитет, за приспособяване към специфични работни нужди (фиг. 27). Списъка на хомологираните акумулатори за тази машина се намира в таблицата “Технически данни”.

15.2 ЗАРЯДНО УСТРОЙСТВО

Устройство, което се използва за зареждане на акумулатора (Фиг. 28).BS - 1 PAŽNJA!: PRIJE KORIŠTENJA MAŠINE, PAŽLJIVO PROČITAJTE OVAJ PRIRUČNIK. Sačuvati za naredne potrebe.

1. Ниво на акустична моќност

1. Притиснете го копчето (сл. 14.A) и

6.2.2 Тест за работата на машината

(сл. 24.A) и извадете го капакот (сл. 24.B);

4. Ставете го капачето (сл. 25.С) вметнете

ЕО декларация за съответствие (Директива Машини 2006/42/ЕО, Приложение II, част А)

2. На собствена отговорност декларира, че

машината: тревен тример/тример захранвани - рязане на трева а) Вид / Базисен модел б) Месец / година на производство в) Сериен номер г) Мотор: акумулатор

3. Е в съответствие със спецификата на

директивите: д) Сертифициращ орган е) ЕО изследване на вида

4. Базирано на хармонизираните норми

ж) Ниво на измерена акустична мощност и) Гарантирано ниво на акустична мощност й) Широчина на косене н) Лице, упълномощено да състави Техническата Документация: р) Място и дата

ЕО декларация за съответствие (Директива Машини 2006/42/ЕО, Приложение II, част А)

2. На собствена отговорност декларира, че

машината: тревен тример/тример захранвани - рязане на трева а) Вид / Базисен модел б) Месец / година на производство в) Сериен номер г) Мотор: акумулатор

3. Е в съответствие със спецификата на

директивите: д) Сертифициращ орган е) ЕО изследване на вида

4. Базирано на хармонизираните норми

ж) Ниво на измерена акустична мощност и) Гарантирано ниво на акустична мощност й) Широчина на косене н) Лице, упълномощено да състави Техническата Документация: р) Място и дата
