LIETOŠANAS INSTRUKCIJA TR 24 Li STIGA

Ar bateriju darbināma rokā turama zālienu pļaujmašīna / zālienu apmaļu pļaujmašīna

[2] Barošanas spriegums un frekvence MAX [3] Barošanas spriegums un frekvence NOMINAL [4] Brīvgaitas ātrums [5] Maksimālais instrumenta griešanās ātrums (auklas turēšanas galviņa) [6] Pļaušanas platums (auklas turēšanas galviņa) [7] Galviņas auklas diametrs (maks.) [8] Griezējierīces kods [9] Aizsarga kods [10] Noņemams kāts [11] Svars bez bateriju paketes [12] Izmēri [13] Garums [14] Platums [15] Augstums [16] Skaņas spiediena līmenis [17] Mērījumu kļūda [18] Mērītās skaņas jaudas līmenis [19] Garantētais skaņas jaudas līmenis [20] Vibrācija [22] Piederumi pēc pieprasījuma [23] Bateriju pakete [24] Akumulatoru lādētājs a) PIEZĪME: kopējā norādītā vibrāciju intensitātes vērtība tika izmērīta, izmantojot standarta pārbaudes meto

di, un to var izmantot ierīču savstarpējai salīdzināšanai. Kopējo vibrāciju intensitātes vērtību var izmantot arī sākotnējai ekspozīcijas novērtēšanai. b) BRĪDINĀJUMS: vibrāciju līmenis ierīces faktiskās izmantošanas laikā var atšķirties no kopējās norādītās vērtības, atkarībā no ierīces izmantošanas veida. Tāpēc darba laikā ir svarīgi izmantot šādus operatora aizsardzības līdzekļus: izmantošanas laikā valkājiet cimdus, ierobežojiet mašīnas izmantošanas laiku un saīsiniet laiku, kuru akselera

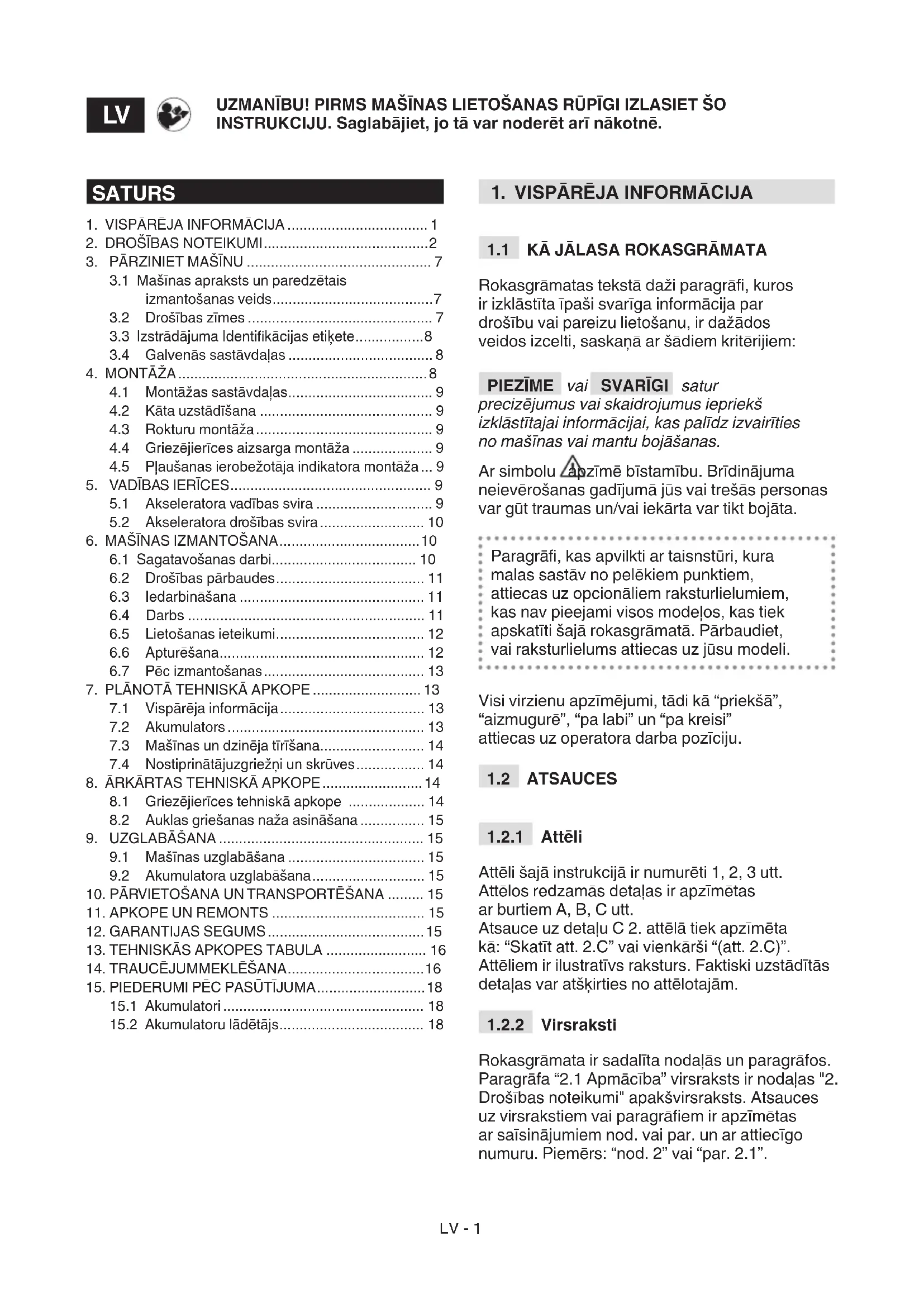

Tai įtaisas, naudojamas akumuliatoriaus įkrovimui ( 28 pav.).LV - 1 UZMANĪBU! PIRMS MAŠĪNAS LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU. Saglabājiet, jo tā var noderēt arī nākotnē.

Rokasgrāmatas tekstā daži paragrā, kuros ir izklāstīta īpaši svarīga informācija par drošību vai pareizu lietošanu, ir dažādos veidos izcelti, saskaņā ar šādiem kritērijiem: PIEZĪME vai SVARĪGI satur precizējumus vai skaidrojumus iepriekš izklāstītajai informācijai, kas palīdz izvairīties no mašīnas vai mantu bojāšanas. Ar simbolu apzīmē bīstamību. Brīdinājuma neievērošanas gadījumā jūs vai trešās personas var gūt traumas un/vai iekārta var tikt bojāta. Paragrā, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz opcionāliem raksturlielumiem, kas nav pieejami visos modeļos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli. Visi virzienu apzīmējumi, tādi kā “priekšā”, “aizmugurē”, “pa labi” un “pa kreisi” attiecas uz operatora darba pozīciju.

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt. Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: “Skatīt att. 2.C” vai vienkārši “(att. 2.C)”. Attēliem ir ilustratīvs raksturs. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

Rokasgrāmata ir sadalīta nodaļās un paragrāfos. Paragrāfa “2.1 Apmācība” virsraksts ir nodaļas "2. Drošības noteikumi" apakšvirsraksts. Atsauces uz virsrakstiem vai paragrāem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: “nod. 2” vai “par. 2.1”. SATURS

3.1 Mašīnas apraksts un paredzētais

3.3 Izstrādājuma Identikācijas etiķete ................. 8

3.4 Galvenās sastāvdaļas .................................... 8

4. MONTĀŽA .............................................................. 8

4.1 Montāžas sastāvdaļas .................................... 9

4.4 Griezējierīces aizsarga montāža .................... 9

4.5 Pļaušanas ierobežotāja indikatora montāža ... 9

7.1 Vispārēja informācija .................................... 13

7.2 Akumulators ................................................. 13

7.3 Mašīnas un dzinēja tīrīšana .......................... 14

7.4 Nostiprinātājuzgriežņi un skrūves ................. 14

8. ĀRKĀRTAS TEHNISKĀ APKOPE ......................... 14

8.1 Griezējierīces tehniskā apkope ................... 14

8.2 Auklas griešanas naža asināšana ................ 15

15.2 Akumulatoru lādētājs .................................... 18LV - 2

Iepazīstieties ar mašīnas vadības orgāniem un ar to pareizu izmantošanu. Iemācieties ātri apturēt mašīnu. Šo norādījumu un brīdinājumu neievērošana var izraisīt ugunsgrēkus un/vai smagas traumas.

• Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cilvēkiem ar ierobežotām ziskām, jutekliskām vai garīgām spējām, kā arī cilvēki bez pieredzes un zināšanām, kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

• Nekādā gadījumā neizmantojiet mašīnu, ja mašīnas operators ir noguris vai slikti jūtas vai, ja viņš ir lietojis medikamentus, narkotikas, alkoholu vai vielas, kas pasliktina reeksus un uzmanību.

• Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.

• Pārdodot ierīci vai nododot to lietošanā citām personām, pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

DARBI Individuālie aizsardzības līdzekļi (IAL)

• Valkājiet piegulošu aizsargtērpu ar pretgriešanas aizsardzību, cimdus ar aizsardzību pret vibrāciju, ķiveri, aizsargbrilles, pretputekļu masku, austiņas dzirdes orgānu aizsardzībai un zābakus ar pretgriešanas aizsardzību un ar neslīdošu zoli.

• Dzirdes orgānu aizsargu izmantošana var samazināt spēju dzirdēt dažāda veida brīdinājumus (kliedzienus vai sirēnas). Īpaši uzmanīgi sekojiet tam, kas notiek apkārt darba zonai.

• Nevalkājiet šalles, halātus, kaklarotas, aproces, apģērbu ar vaļīgām daļām vai auklām, kā arī kaklasaites un apģērbus ar daļām, kuras var iestrēgt mašīnā vai darba vietā esošajos priekšmetos.

• Ja jums ir gari mati, tad atbilstošā veidā savāciet tos. Darba zona / Mašīna

• Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašīna var uzmest, vai kuri var sabojāt griezējierīci/rotējošās daļas (akmeņus, zarus, metāla vadus, kaulus u.c.).LV - 3

• Nelietojiet mašīnu sprādzienbīstamās vidēs, uzliesmojošo šķidrumu, gāzu vai putekļu klātbūtnē. Elektroierīču darbības laikā veidojas dzirksteles, kuras var uzliesmot putekļus vai tvaikus.

• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstākļos.

• Sekojiet tam, lai cilvēki, bērni un dzīvnieki atrastos drošā attālumā no darba zonas. Bērni ir jāpieskata otrai pieaugušai personai.

• Pārliecinieties, ka citas personas atrodas vismaz 15 metru attālumā no mašīnas darba zonas vai vismaz 30 metru attālumā, ja pļaušana tiek veikta smagos apstākļos.

• Nestrādājiet uz mitras zāles, zem lietus vai, ja pastāv negaisa un it īpaši zibens risks.

• Nepakļaujiet ierīci lietus vai mitruma iedarbībai. Ja ierīcē iekļūst ūdens, palielinās elektriskā trieciena risks.

• Ja vien iespējams, centieties nestrādāt uz mitras vai slidenas virsmas, kā arī uz pārāk nelīdzenas vai slīpas virsmas, kura nenodrošina operatora stabilitāti darba laikā.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, slēptām bīstamības avotiem un šķēršļu esamībai, kuri var ierobežot redzamību.

• Esiet ļoti uzmanīgs, atrodoties krauju, bedru vai dambju tuvumā.

• Strādājiet šķērsām nogāzei un nekad nestrādājiet augšup/ lejup, pievēršot lielu uzmanību braukšanas virziena izmaiņām, pārliecinoties par savu atbalsta punktu un vienmēr stāvot aiz griezējierīces.

• Ja mašīnu izmanto ceļa tuvumā, uzmaniet ceļu satiksmi. Izmantošanas noteikumi

• Darba laikā vienmēr cieši turiet mašīnu ar divām rokām, turot dzinēja mezglu ķermeņa labajā pusē un griešanas mezglu zem jostas līmeņa. Neizstiepiet rokas pārāk tālu.

• Izvairieties no nonākšanas saskarē ar iezemētām virsmām, tādām kā caurules, radiatori, krāsnis un ledusskapi. Ja ķermenis saskaras ar iezemētu virsmu, palielinās elektriskā trieciena risks.

• Sekojiet tam, lai jūsu stāja būtu droša un stabila, kā arī esiet modrs.

• Nekādā gadījumā neskrieniet, bet ejiet.

• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.

• Uzmanību: griezējelements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas.

• Uzmaniet priekšmetus, kurus griezējierīce var izmest ārā.

• Esiet uzmanīgs, lai griezējierīce spēcīgi neuzdurtos priekšmetiem/ šķēršļiem. Ja griezējierīce saduras ar šķērsli/priekšmetu, var rasties atsitiens (kickback). Šī sadursme var radīt pēkšņu grūdienu pretējā virzienā,LV - 4 stumjot griezējierīci uz augšu un operatora virzienā. Atsitiens var izraisīt kontroles zaudēšanu pār mašīnu, kas var novest pie ļoti smagām sekām. Lai izvairītos no atsitiena, ievērojiet atbilstošus piesardzības pasākumus, kas izklāstīti zemāk: – Cieši satveriet mašīnu ar abām rokām, novietojot savu ķermeni un rokas tādā pozīcijā, kas ļaus izturēt atsitiena spēku. – Neturiet rokas pārāk augstu un nepļaujiet virs vidukļa līmeņa. – Izmantojiet tikai ražotāja norādītās griezējierīces. – Ievērojiet ražotāja norādījumus par griezējierīces tehnisko apkopi.

• Pievērsiet uzmanību, lai izvairītos no traumu gūšanas auklas apgriešanas ierīces dēļ. Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt. Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties neirovaskulāri traucējumi un bojājumi (tie ir zināmi arī kā "Reino fenomens" vai "baltās rokas fenomens"), it īpaši, ja jums ir asinsrites traucējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, notirpums, kņudēšana, sāpes, ādas krāsas vai struktūras izmaiņa. Šīs pazīmes var pastiprināties zemas apkārtējās vides temperatūras gadījumā un/vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsamazina mašīnas lietošanas ilgums un jāgriežas pie ārsta. Izmantošanas ierobežojumi

• Mašīnu nedrīkst lietot personām, kuras nespēj stingri to turēt ar abām rokām un/vai darba laikā saglabāt līdzsvaru, stabili stāvot uz kājām.

• Nekādā gadījumā nemontējiet metāla griešanas elementus. Ar šo mašīnu ir aizliegta jebkura tipa metāla vai cietu asmeņu izmantošana.

• Nekādā gadījumā neizmantojiet mašīnu ar bojātiem vai nepareizi uzstādītiem aizsargiem.

• Neizmantojiet mašīnu, ja piederumi/instrumenti nav uzstādīti paredzētajās vietās.

• Neizslēdziet, neatvienojiet, nenoņemiet un nemodicējiet uzstādītās drošības sistēmas/mikroslēdžus.

• Nelietojiet elektroierīci, ja ar slēdzi to nevar pareizi iedarbināt vai apturēt. Elektroierīce, kuru nevar kontrolēt ar slēdža palīdzību, ir bīstama un tā ir jāremontē.

• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet maza izmēra mašīnu smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.LV - 5

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos. Tehniskā apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot.

• Mašīnas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neiekļūtu starp kustīgo griezējierīci un mašīnas nekustīgām daļām. Trokšņa un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota griezējelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes. Uzglabāšana

• Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

Pat tajā gadījumā, ja tiek ievēroti visi drošības noteikumi, pastāv daži papildu riski: – pirkstu un roku traumēšanas bīstamība, tiem nonākot saskarē ar rotējošo auklu; – kāju traumēšanas bīstamība, tām nonākot saskarē ar galviņas auklu; – akmeņu un zemes uzmešana.

SVARĪGI Turpmāk izklāstītie drošības noteikumi ietver norādījumus, kuri ir ietverti attiecīgajā akumulatora un akumulatoru lādētāja rokasgrāmatā, kura ir pievienota mašīnai.

• Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Nepiemērota akumulatoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.

• Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Citu akumulatoru izmantošana var izraisīt traumas un ugunsgrēku.

• Pirms akumulatora uzstādīšanas pārliecinieties, vai ierīce ir izslēgta. Akumulatora uzstādīšana ieslēgtajā elektriskajā ierīcē var izraisīt ugunsgrēku.LV - 6

• Kamēr akumulators netiek izmantots, turiet to tālu no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kuri var izraisīt izvadu īssavienojumu. Akumulatora spaiļu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.

• Neizmantojiet akumulatoru lādētāju vietās ar uzliesmojošiem tvaikiem vai vielām vai uz viegli uzliesmojošām virsmām, piemēram, uz papīra, auduma u.c. Uzlādēšanas laikā akumulatoru lādētājs sasilst un var izraisīt ugunsgrēku.

• Akumulatoru transportēšanas laikā sekojiet tam, lai starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla konteineros.

2.7 APKĀRTĒJĀS VIDES

AIZSARDZĪBA Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

• Centieties nekļūt par jūsu kaimiņu traucējumu cēloni. Izmantojiet mašīnu tikai piemērotā laikā (neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem).

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie ir jānogādā uz specializētajiem atkritumu savākšanas centriem, kas nodrošina atkritumu utilizāciju.

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju

• Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām. Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaņā ar Eiropas Direktīvu 2012/19/ ES par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaņā ar nacionālo likumdošanu, vecas elektriskās iekārtas ir jānodod atsevišķi, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju. Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos vidi saudzējošā veidā. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod šķirotai pārstrādei uzņēmumā, kas nodarbojas ar litija jonu akumulatoru utilizāciju. Izlietoto izstrādājumu un iepakojumu šķirotā vākšana ļauj pārstrādāt unLV - 7 atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana ļauj izvairīties no vides piesārņošanas un samazina pieprasījumu pēc izejvielām.

Šī mašīna ir uzskatāma par dārza iekārtu, jeb precīzāk tā ir ar bateriju darbināma rokā turama zālienu pļaujmašīna / zālienu apmaļu pļaujmašīna. Mašīnas galvenās sastāvdaļas ir dzinējs, kas ar transmisijas vārpstas palīdzību darbina griezējierīci (galviņu ar auklu). Griezējierīce darba plakne ir aptuveni paralēla zemei (izmantojot to kā pļaujmašīnu) vai aptuveni perpendikulāra zemei (izmantojot to kā zālienu apmaļu pļaujmašīnu). Operators var darbināt galvenās vadības ierīces, visu laiku atrodoties drošā attālumā no griezējierīces.

3.1.1 Paredzētais izmantošanas veids

Šī mašīna ir izstrādāta un izgatavota šādiem mērķiem: – zāles un nekokveida augu pļaušana (piemēram, pie puķu dobju apmalēm, apstādījumiem, sienām, žogiem vai neliela izmēra zālieniem); – ar pļaujmašīnu uzsāktā darba pabeigšana; – mašīnu drīkst izmantot tikai viens operators.

3.1.2 Nepareiza izmantošana

Mašīnas izmantošana jebkādiem citiem mērķiem, kuri nav minēti augstāk, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu. Par nepareizu lietošanu uzskata (tikai piemēra labad, saraksts nav pilns): – mašīnas izmantošana slaucīšanai, noliecot auklas turēšanas galviņu. Dzinēja jauda ir pietiekoša, lai uzmestu priekšmetus un nelielus akmeņus 15 metru vai pat lielākā attālumā, kas var radīt bojājumus vai traumas; – dzīvžoga izlīdzināšana vai citi darbi, kuru laikā griezējierīce nav paralēla zemes virsmai; – krūmu, krūmāju un puķu griešana un sasmalcināšana; – mašīnas lietošana materiālu griešanai, kuri nav augu izcelsmes materiāli; – mašīnas lietošana, kamēr griezējierīce atrodas virs operatora jostas līmeņa; – mašīnas izmantošana publiskos dārzos, parkos, sporta centros, uz ceļiem, nometnēs un mežos; – griezējierīču izmantošana, kas atšķiras no tabulā “Tehniskie dati” norādītajām griezējierīcēm. Nopietnu ievainojumu un traumu bīstamība. – mašīnas lietošana vienlaicīgi vairākām personām. SVARĪGI Mašīnas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

3.1.3 Lietotāja tips

Šī mašīna ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem. Tā ir paredzēta “neprofesionālai lietošanai”.

Uz mašīnas ir atrodami dažādi simboli (2. att.). Tie ir nepieciešami, lai atgādinātu operatoram par pareizu rīcību, par to, ka izmantošanas laikā jābūt uzmanīgam un jāievēro nepieciešamie piesardzības pasākumi. Simbolu nozīme: UZMANĪBU! BĪSTAMI! Ja šo mašīnu izmanto nepareizi, tā var būt bīstama gan jums, gan citām personām. UZMANĪBU! Pirms šīs mašīnas izmantošanas izlasiet rokasgrāmatu.LV - 8 Šīs mašīnas operators, kas nepārtraukti ikdienā izmanto to normālos apstākļos, var būt pakļauts trokšņa iedarbībai, kura līmenis ir vienāds vai ir lielāks par 85 dB (A). Izmantojiet dzirdes orgānu aizsargierīces un brilles.

PRIEKŠMETU IZMEŠANAS

RISKS! Uzmaniet griezējierīces uzmestos priekšmetus, tie var izraisīt nopietnas cilvēku traumas un mantas bojājumus.

PRIEKŠMETU IZMEŠANAS

RISKS! Sekojiet tam, lai visi cilvēki un mājdzīvnieki atrastos vismaz 15 m attālumā, kamēr tiek izmantota mašīna! Turiet klātesošas personas attālumā. Nepakļaujiet lietus (vai mitruma) iedarbībai. SVARĪGI Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

Izstrādājuma identikācijas etiķetē ir norādīti šādi dati (1. att. ):

1. Skaņas intensitātes līmenis

2. Atbilstības marķējums

3. Izgatavošanas gads

6. Ražotāja nosaukums un adrese

Pierakstiet mašīnas identikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējiem vākiem. SVARĪGI Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiķetē norādītos identikācijas datus. SVARĪGI Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENĀS SASTĀVDAĻAS

Mašīna sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att. ): A. Dzinēja mezgls: nodrošina griezējierīces piedziņu, izmantojot transmisijas vārpstu. B. Kāts: savieno aizmugurējo rokturi ar dzinēja mezglu. C. Griezējierīce: tā ir augu griešanai paredzētā daļa.

1. Auklas turēšanas galviņa:

griezējierīce ar neilona auklu. D. Griezējierīces aizsargs: tas ir drošības aizsargs, kas neļauj priekšmetiem, kas nonāk saskarē ar griezējierīci, tikt izmestiem tālu no mašīnas. E. Priekšējais rokturis: pusapaļā formā, ļauj vadīt mašīnu. F. Aizmugurējais rokturis: ļauj vadīt mašīnu un uz tā ir uzstādīti galvenie vadības orgāni mašīnas ieslēgšanai/ izslēgšanai/paātrināšanai. G. Akumulators (ja nav piegādāts ar mašīnu, sk. 15. nod. "Papildaprīkojums"): nodrošina elektriskās strāvas padevi ierīcei; tā raksturlielumi un izmantošanas noteikumi ir aprakstīti atbilstošā rokasgrāmatā. H. Akumulatoru lādētājs (ja nav piegādāts ar mašīnu, sk. 15. nod. "Papildaprīkojums"): šo ierīci izmanto akumulatora uzlādēšanai.

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Uzglabāšanas un transportēšanas iemeslu dēļ dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma noņemšanas, ievērojot sekojošus norādījumus. Izpakošana un montāžas pabeigšana jāveic uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojumu pārvietošanai, izmantojot tikai piemērotus līdzekļus. Neizmantojiet mašīnu, kamēr nav izpildīti norādījumi, kas minēti nodaļā “MONTĀŽA”.LV - 9

4.1 MONTĀŽAS SASTĀVDAĻAS

Iepakojumā ir iekļautas montāžas sastāvdaļas.

1. Uzmanīgi atveriet iepakojumu, lai

nepazaudētu sastāvdaļas.

2. Izlasiet kastē esošo dokumentāciju,

tai skaitā šo instrukciju.

3. Izņemiet no kastes visas sastāvdaļas,

kas vēl nav saliktas.

4. Izņemiet mašīnu no kastes.

5. Utilizējiet kasti un iepakojumu

ievērojot vietējo likumdošanu. Pirms montāžas veikšanas, pārbaudiet, vai akumulators ir ievietots attiecīgajā nodalījumā.

4.2 KĀTA UZSTĀDĪŠANA

1.a Modelis TR 24 Li B – Ievietojiet un iestumiet kāta apakšējo daļu (att. 3.A) augšējā daļā (att. 3.B) līdz būs dzirdams klikšķis, kurš liecina par nobloķēšanos vietā. PIEZĪME Pēc kāta salikšanas, to vairs nevar noņemt. Kāta garumu var noregulēt (par. 6.1.3). 1.b Modelis TR 24 Li – Salāgojiet kāta augšējo daļu (att. 4.A) ar apakšējo daļu (att. 4.B), sekojot bultiņu norādījumiem; – iestumiet kāta apakšējo daļu augšējā daļā; – pēc ievietošanas, pievelciet rokturi (att. 4.C) bultiņas “aizslēgta slēdzene” virzienā. – pārliecinieties, ka kāta apakšējā un augšējā daļa ir labi sastiprinātas.

4.3.1 Priekšējā roktura montāža

1.a Modelis TR 24 Li B – Ievietojiet priekšējo rokturi (att. 5.A) kātā (att. 5.B) tā, lai skrūves ligzda būtu kreisajā pusē. 1.b Modelis TR 24 Li – Ievietojiet priekšējo rokturi (att. 6.A) iepriekš saliktajā balstā (att. 6.B) tā, lai skrūves ligzda būtu labajā pusē.

2. Ievietojiet skrūvi un pieskrūvējiet rokturi,

ērtā pozīcijā (nod. 6.1.2).

Valkājiet aizsargcimdus. Katra griezējierīce ir jāapvieno ar atbilstošu aizsargu, kā norādīts tehnisko datu tabulā.

1. Uzstādiet aizsargu (att. 7.A) pie

atverēm, kuras atrodas dzinēja mezgla pamatnē (att. 7.B).

2. Piestipriniet aizsargu (att. 7.A), līdz

galam pievelkot skrūves (att. 7.C). PIEZĪME Uz griezējierīces aizsarga ir šāds simbols: Tas norāda uz griezējierīces griešanās virzienu.

1.a Modelis TR 24 Li B – Ievietojiet un piekabiniet divus pļaušanas ierobežotāja indikatora galus (att. 8.A) attiecīgajās dzinēja mezgla atverēs (att. 8.B). 1.b Modelis TR 24 Li – Nedaudz paplašiniet pļaušanas ierobežotāja indikatoru (att. 9.A) un ievietojiet to speciālajā ligzdā dzinēja mezglā (att. 9.B).

Ļauj iedarbināt/apturēt mašīnu un vienlaicīgi ar to ieslēgt/izslēgt griezējierīci. Akseleratora vadības sviras (att. 10.A) darbināšana ir iespējama tikai tad, ja vienlaicīgi ar to ir nospiesta akseleratora drošības svira (att. 10.B). Iedarbināšana: – vienlaicīgi nospiediet akseleratora vadības sviru un akseleratora drošības sviru.LV - 10 Iedarbinot mašīnu, automātiski sāk griezties griezējierīce. Mašīna automātiski izslēdzas pēc akseleratora vadības sviras atlaišanas.

5.2 AKSELERATORA DROŠĪBAS SVIRA

Akseleratora drošības svira (att. 10.B) ļauj iedarbināt akseleratora vadības sviru (att. 10.A).

6. MAŠĪNAS IZMANTOŠANA

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

6.1 SAGATAVOŠANAS DARBI

Pirms darba uzsākšanas ir jāveic virkne pārbaužu un darbību, lai pārliecinātos, ka darbs tiek veikts efektīvi un maksimālajos drošības apstākļos:

1. pārliecinieties, ka akumulators nav

ievietots attiecīgajā nodalījumā;

2. novietojiet mašīnu horizontālā stāvoklī

un stabili atbalstiet pret zemi;

3. noregulējiet pļaušanas diametru (par. 6.1.1)

4. noregulējiet mašīnu gan ergonomiski,

gan funkcionāli, lai to pielāgotu lietotāja augumam un veicamā darba veidam (par. 6.1.2 - par. 6.1.6);

regulēšana (tikai pļaujot) Var uzstādīt lielāku vai mazāku pļaušanas diametru (30 cm vai 25 cm). Platāks pļaušanas diametrs palīdz ātrāk pabeigt darbu un to ir ieteicams izmantot ilgāka darba laika gadījumā. Mazāks pļaušanas diametrs optimizē darbības laiku un pļaušanas ātrumu. Mazāka pļaušanas diametra iestatīšana:

1. Noņemiet auklas griešanas nazi (att.

11.A) no griezējierīces aizsarga (att. 11.B), atskrūvējot skrūvi (att. 11.C);

2. pagrieziet auklas nazi par 180°

3. tikai modelim TR 24 Li B: pārvietojiet

auklas griešanas nazi atverē, kura atrodas tuvāk iekšējai daļai;

4. uzstādiet auklas griešanas nazi (att. 11.A)

atpakaļ uz griezējierīces aizsarga (att. 11.B).

6.1.2 Priekšējā roktura regulēšana

1. Atskrūvējiet rokturi (att. 12.A);

2.a Modelim TR 24 Li B – pārbīdiet priekšējo rokturi operatoram visērtākajā pozīcijā; 2.b Modelim TR 24 Li – pārbīdiet un/vai pagrieziet rokturi operatoram visērtākajā pozīcijā; rokturi var pagriezt tikai uz priekšu.

3. Pievelciet rokturi (att. 12.A).

6.1.3 Kāta garuma regulēšana

bultiņas “atslēgta slēdzene” virzienā;

2. velciet vai stumiet kātu (att. 13.B) līdz

tam būs nepieciešams garums;

3. pēc regulēšanas pabeigšanas, labi

pievelciet rokturi, ievērojot bultiņas “aizslēgta slēdzene” virzienu.

6.1.4 Kāta augstuma regulēšana

kāta augstumu (att. 14.B) vienā no četrām paredzētajām pozīcijām (att. 14.C);

2. pārliecinieties, ka kāts ir labi noksēts.

6.1.5 Griezējierīces virziena regulēšana

Griezējierīces virziena regulēšana ļauj darba laikā mainīt režīmu no pļaušanas režīma uz zāliena apmaļu pļaušanas režīmu un otrādi (Par. 3.1). Lai strādātu zāliena apmaļu pļaušanas režīmā: 1.a Modelim TR 24 Li – Nospiediet pogu (att. 15.A); – pagrieziet griezējierīci (att. 15.B) par 90°, pārliecinoties, ka tas paliek bloķēts šajā pozīcijā. 1.b Modelim TR 24 Li B – Pavelciet augšējo uzmavu atpakaļ (att. 16.A); – pagrieziet kāta apakšējo daļu par 90° (att. 16.B), pārliecinoties, ka tas paliek bloķēts šajā pozīcijā. Šo operāciju drīkst veikt tikai tad, kamēr mašīna ir izslēgta un griezējierīce ir nekustīga.LV - 11

6.1.6 Pļaušanas ierobežotāja

indikatora regulēšana (tikai modelim TR 24 Li B) – Strādājot koku, apmalu vai žogu tuvumā, pagrieziet uz priekšu pļaušanas ierobežotāja indikatoru (att. 17.A), lai izvairītos no griezējierīces nonākšanas saskarē ar tiem.

6.1.7 Akumulatora pārbaude

Pirms katras izmantošanas reizes: – pārbaudiet akumulatora uzlādes stāvokli, sekojot akumulatora rokasgrāmatā izklāstītajiem norādījumiem.

6.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās. Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

6.2.1 Vispārīga pārbaude

Poz. Rezultāts Rokturi (att. 1.E) Tīri, sausi, pareizi un cieši piestiprināti pie mašīnas. Griezējierīces aizsargs (att. 1.D) Pareizi un cieši piestiprināts pie mašīnas, nav nodilis vai bojāts. Mašīnas skrūves Labi piestiprinātas (nav izļodzījušas) Griezējierīce (att. 1.C) Tīrs, nav bojāta vai nodilusi Akumulators (att. 1.G) Korpuss nav bojāts, nav šķidruma sūču Dzesēšanas gaisa kanāli (par 7.3) Nav aizsprostoti Mašīna Nav bojājumu vai nodiluma pazīmju Akseleratora vadības svira (att. 10.A), akseleratora drošības svira (att. 10.B) Tām jākustas brīvi, bez pārmērīga spēka pielietošanas. Izmēģinājuma brauciens Nav spēcīgas vibrācijas. Nav neparastu trokšņu

6.2.2 Mašīnas darbības pārbaude

1. Griezējierīcei jākustas.

2. Svirām ir automātiski

un ātri jāatgriežas neitrālā stāvoklī, mašīnai un griezējierīcei ir jāapstājas Nospiediet tikai akseleratora vadības sviru (att. 10.A) Akseleratora vadības svirai jāpaliek bloķētai. Ja jebkurš no rezultātiem atšķirsies no turpmākajās tabulās norādītās informācijas, mašīnu nedrīkst izmantot! Nogādājiet mašīnu servisa centrā, lai to pārbaudītu un salabotu.

1. Pārliecinieties, ka griezējierīce nepieskaras

zemei un citiem priekšmetiem;

2. pareizi ievietojiet akumulatoru

attiecīgajā nodalījumā (par. 7.2.3);

3. vienlaicīgi darbiniet akseleratora

vadības sviru (att. 10.A) un akseleratora drošības sviru (att. 10.B). PIEZĪME Pēc katras iedarbināšanas reizes tiek automātiski izlaists jauns auklas gabals (par. 6.4.2).

PIEZĪME Pirms pirmās pļaušanas tiek rekomendēts labi iepazīties ar mašīnu un ar piemērotu pļaušanas tehniku, cieši satvert mašīnu un veikt darbam nepieciešamas kustības. Turpmāk ir izklāstīti mašīnas izmantošanas norādījumi: – visu laiku cieši turiet mašīnu ar abām rokām, sekojot tam, lai griezējierīces būtu zem jostas līmeņa. PIEZĪME Lietošanas laikā akumulators ir aizsargāts pret pilnīgu izlādēšanos ar aizsargierīci, kas izslēdz mašīnu un bloķē tās darbību. PIEZĪME Akumulatora darbības ilgums autonomā režīmā (un, tātad, zāles platība, ko var nopļaut pirms atkārtotas uzlādes) ir atkarīgs no dažādiem faktoriem, kuri ir aprakstīti (par. 7.2.1).LV - 12

Izmantojiet TIKAI neilona auklas. Metāla aukļu, plasticētu metāla aukļu un/vai galviņai nepiemērotu aukļu izmantošana var novest pie smagu traumu vai ievainojumu gūšanas. a. Pļaušana kustībā (pļauja) – Pārliecinieties, ka griezējierīce ir pļaujmašīnas režīmā (par. 6.1.5); – pārvietojieties vienmērīgi, veicot lokveida kustības, kā ar parastu izkapti, nenoliekot auklas turēšanas galviņu (att. 18). Vispirms pamēģiniet nopļaut zāli pareizā augstumā nelielā apgabalā, lai nodrošinātu vienādu pļaušanas augstumu, turot auklas turēšanas galviņu nemainīgā attālumā no zemes virsmas. Cietu augu pļaušanas laikā auklas turēšanas galviņu var noliekt apmēram uz 30° kreisajā pusē. Nestrādājiet šādā veidā, ja pastāv priekšmetu izmešanas risks, kuri var ievainot cilvēkus, dzīvniekus vai nodarīt bojājumus. b. Precīza pļaušana (apgriešana) Nedaudz nolieciet mašīnu, lai auklas turēšanas galviņas apakšējā mala nepieskartos zemes virsmai un lai pļaušanas līnija atrastos vēlamajā punktā, griezējierīci vienmēr turiet tālu no operatora. c. Pļaušana žogu / pamatu tuvumā – Noregulējiet pļaušanas ierobežotāja indikatoru (ja tas ir paredzēts, par. 6.1.6); – lēni pietuviniet auklas turēšanas galviņu žogam, stabiem, akmeņiem, sienām utt., sekojot tam, lai tā neatsistos pret šiem priekšmetiem (att. 17). Ja auklas atsitas pret cietu priekšmetu, tā var saplīst vai nodilt; ja tā aizķersies aiz žoga, tā var asi notrūkt. Jebkurā gadījumā, pļaušanas laikā apkārt trotuāriem, pamatiem, sienām utt. auklas nodilums var būt lielāks, nekā parasti. d. Pļaušana apkārt kokiem – Noregulējiet pļaušanas ierobežotāja indikatoru (ja tas ir paredzēts, par. 6.1.6); – ejiet apkārt kokam no kreisās puses labajā pusē, lēni pietuvinoties stumbram tā, lai aukla nenonāktu saskarē ar stumbru, un nedaudz noliecot auklas turēšanas galviņu uz priekšu. Ņemiet vērā, ka neilona aukla var nogriezt vai sabojāt nelielus krūmus un, ka, ja neilona aukla nonāks saskarē ar krūmiem vai kokiem ar mīkstu mizu, tas var nopietni sabojāt augu.

6.4.2 Galviņas auklas garuma

regulēšana darba laikā Galviņas auklas garums tiek regulēts: – kad aukla nodilst un kļūst īsāka; – kad dzinēja griešanās ātrums kļūst lielāks par ierastu; – kad samazinās pļaušanas efektivitāte.

• Automātiska auklas padeve Šī mašīna ir aprīkota ar galviņu ar automātisko auklas padevi. Lai izlaistu jaunu auklas gabalu:

atkārtoti iedarbiniet mašīnu. Tiek padots apmēram 6,35 mm garš auklas gabals. Atkārtojiet šo procedūru, kamēr auklas garums nesasniegs auklas nazi, kurš apgriezīs lieku auklas daļu.

3. nospiediet pogu uz auklas galviņas

(att. 19.A) un vienlaicīgi ar to ar roku izvelciet nepieciešamo auklu gabalu līdz auklas nazim (att. 19.B);

4. uzstādiet mašīnu darba stāvoklī;

5. ievietojiet akumulatoru attiecīgajā

nodalījumā (par. 7.2.3).

6.5 LIETOŠANAS IETEIKUMI

Izmantošanas laikā iesakām periodiski izņemt nezāli, kas aptinās apkārt mašīnai, lai izvairītos no dzinēja (att. 1.A) pārkaršanas, kas var rasties, ja zāle nokļūst zem griezējierīces aizsarga (att. 1.D). Rīkojieties, kā ir aprakstīts turpmāk: – apturiet mašīnu (par. 6.6); – izņemiet akumulatoru (par 7.2.2); – valkājiet darba cimdus; – izņemiet zāli ar skrūvgrieža palīdzību, lai nodrošinātu dzinēja pareizu dzesēšanu.

Lai apturētu mašīnu:

1. Atlaidiet akseleratora vadības sviru (att. 10.A);LV - 13

2. Uzgaidiet, kamēr griezējierīce apstāsies.

Pēc mašīnas apturēšanas paiet dažas sekundes pirms griezējierīce apstājas. SVARĪGI Vienmēr apturiet mašīnu pārvietojot mašīnu darba zonas ietvaros.

6.7 PĒC IZMANTOŠANAS

• Izņemiet akumulatoru no nodalījuma un uzlādējiet to (par 7.2.2).

• Ļaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.

• Veiciet tīrīšanu (par. 7.3).

• Pārbaudiet, vai nav izļodzījušos vai bojātu detaļu. Nepieciešamības gadījumā nomainiet bojātas detaļas un pievelciet izļodzījušas skrūves un bultskrūves vai sazinieties ar pilnvaroto servisa centru. SVARĪGI Vienmēr izņemiet akumulatoru (par. 7.2.2) katru reizi, ja neizmantojat mašīnu vai atstājat to bez uzraudzības.

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Pirms jebkādu tehniskās apkopes darbu veikšanas:

• izņemiet akumulatoru no nodalījuma un uzlādējiet to (par. 7.2.2);

• ļaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;

• izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles;

• izlasiet attiecīgo instrukciju; – Veicamo darbu veids un biežums ir aprakstīts “Tehniskās apkopes tabulā” (nod. 13). Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam termiņam. – Neoriģinālu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbildību par bojājumiem vai traumām, kas izraisīja minētie izstrādājumi. – Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem. SVARĪGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā.

7.2.1 Akumulatora darbības

ilgums autonomā režīmā Akumulatora darbības ilgums autonomā režīmā (un, tātad, veģetācijas platība, ko var apstrādāt pirms akumulators būs jāuzlādē) galvenokārt ir atkarīgs no: a. vides apstākļiem, kas palielina pieprasījumu pēc enerģijas: – blīvu, augstu, mitru augu pļaušana; b. operatora rīcības, kuram ir jāizvairās no: – mašīnas biežas ieslēgšanas un izslēgšanas darba laikā; – veicamajam darbam neatbilstošas griešanas tehnikas izmantošana (par. 6.4); Lai palielinātu akumulatora darbības ilgumu autonomā režīmā iesakām:

• pļaujiet zāli, kamēr tā ir sausa;

• izmantojiet veicamajam darbam atbilstošu tehniku. Ja jūs vēlaties izmantot mašīnu ilgāk, nekā to atļauj standarta akumulatora darbības laiks, ir iespējami šādi risinājumi:

• iegādājieties otru standarta akumulatoru, lai izlādējušos akumulatoru varētu nekavējoties nomainīt, nepārtraucot darbu;

• iegādājieties akumulatoru, kuram darbības laiks ir lielāks, nekā standarta akumulatoram (par. 15.1).

7.2.2 Akumulatora izņemšana

1. nospiediet bloķēšanas mēlīti uz

akumulatoru lādētājā (att. 21.B);

3. pieslēdziet akumulatoru lādētāju (att. 21.B)

pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai tehnisko datu plāksnītē.LV - 14

4. pilnīgi uzlādējiet akumulatoru, sekojot

akumulatora/akumulatoru lādētāja rokasgrāmatā izklāstītajiem norādījumiem. PIEZĪME Akumulators ir aprīkots ar aizsargierīci, kas aptur uzlādēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C. PIEZĪME Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

7.2.3 Akumulatora uzstādīšana

atpakaļ mašīnā Pēc uzlādēšanas pabeigšanas:

1. Izņemiet akumulatoru (att. 22.A) no

akumulatoru lādētāja (neturot to ilgstoši lādētājā pēc uzlādes pabeigšanas);

2. atvienojiet akumulatoru lādētāju

(att. 22.B) no elektrības tīkla;

3. ievietojiet akumulatoru (att. 23.B)

attiecīgajā nodalījumā, iestumjot to līdz galam līdz klikšķim, lai to nobloķētu un nodrošinātu elektrisko kontaktu.

7.3 MAŠĪNAS UN DZINĒJA TĪRĪŠANA

• Vienmēr tīriet mašīnu pēc izmantošanas ar tīru lupatu, kas samitrināta ar neitrālo tīrīšanas līdzekli.

• Novāciet visas mitruma paliekas ar mīkstu un sausu lupatu. Mitrums var radīt elektrošoka risku.

• Plastmasas daļu un rokturu tīrīšanai neizmantojiet agresīvus tīrīšanas līdzekļus vai šķīdinātājus.

• Lai samazinātu ugunsgrēka risku, novāciet no mašīnas, un it īpaši no dzinēja, zāli, lapas un smērvielas paliekas;

• Lai izvairītos no dzinēja vai akumulatora pārkaršanas un bojājuma, vienmēr pārliecinieties, ka dzesēšanas gaisa ieplūdes režģi ir tīri un nav aizsērējuši.

• Nemazgājiet ar augstspiediena mazgātāju un izvairieties no dzinēja un elektrisko daļu samitrināšanas.

• Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī.

• Regulāri pārbaudiet, vai rokturi ir cieši piestiprināti.

8. ĀRKĀRTAS TEHNISKĀ APKOPE

Pirms jebkādu tehniskās apkopes darbu veikšanas:

• izņemiet akumulatoru no nodalījuma un uzlādējiet to (par. 7.2.2);

• ļaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;

• izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles;

Ar šo mašīnu ir paredzēts izmantot griezējierīces, kurām ir tehnisko datu tabulā norādītais kods. Ņemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni. Nepieskarieties griezējierīcei, kamēr akumulators nav izņemts un griezējierīce nav pilnībā apstājusies.

8.1.1 Auklas turēšanas galviņas

1. Nospiediet divas sānu mēlītes (att.

24.A) un noņemiet vāku (att. 24.B);

sekojot tam, lai auklas gals izietu ārā no galviņas atveres (att. 25.B);

4. Uzstādiet atpakaļ vāku (att. 25.C) ievietojot

divas sānu mēlītes (att. 25.D) auklas turēšanas galviņas atverēs (att. 25.E).

8.1.2 Auklas turēšanas galviņas

2. izņemiet iekšā palikušo auklas daļu;

atrodas spoles iekšpusē (att. 26.A);

5. uztiniet auklu pulksteņrādītāja virzienā, kā

norādīts ar bultiņām (att. 26.B) un atstājiet apmēram 15 cm garu gabalu ārpus spoles;

6. piekabiniet to pie vienas no spoles

ksācijas ligzdām (att. 26.C);LV - 15

7. ievietojiet spoli atpakaļ un uzstādiet

atpakaļ vāku (nod. 8.1.1).

1. Noņemiet auklas griešanas nazi (att.

11.A) no griezējierīces aizsarga (att. 11.B), atskrūvējot skrūvi (att. 11.C);

2. nostipriniet auklas griešanas nazi

spīlēs un uzasiniet to ar plakanas vīles palīdzību, sekojot tam, lai saglabātos sākotnējs griešanas leņķis;

3. uzstādiet auklas griešanas nazi (att. 11.A)

atpakaļ uz griezējierīces aizsarga (att. 11.B).

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

9.1 MAŠĪNAS UZGLABĀŠANA

Ja mašīna ir jānovieto uzglabāšanā:

• Izņemiet akumulatoru no nodalījuma un uzlādējiet to (par. 7.2.2).

• Ļaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.

• Veiciet tīrīšanu (par. 7.3).

• Pārbaudiet, vai nav izļodzījušos vai bojātu detaļu. Nepieciešamības gadījumā nomainiet bojātas detaļas un pievelciet izļodzījušas skrūves un bultskrūves vai sazinieties ar pilnvaroto servisa centru.

• Novietojiet mašīnu uzglabāšanā: – sausā vietā – no laika apstākļiem aizsargātā vietā – bērniem nepieejamā vietā. – pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

9.2 AKUMULATORA UZGLABĀŠANA

Akumulators jāuzglabā ēnā, vēsā un sausā vietā. PIEZĪME Ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem, lai pagarinātu tā kalpošanas mūžu.

TRANSPORTĒŠANA Katru reizi, kad mašīna ir jāpārvieto vai jātransportē, jārīkojas šādi: – Apturiet mašīnu (par. 6.6); – izņemiet akumulatoru no nodalījuma un uzlādējiet to (par. 7.2.2); – valkājiet izturīgus darba cimdus; – ņemt mašīnu tikai aiz rokturiem un novirzīt griezējierīci pretēji pārvietošanas virzienam. Transportējot mašīnu transportlīdzeklī, jāievēro šādi norādījumi: – novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību.

11. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalicēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās rezerves daļas. Oriģinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālas rezerves daļas un piederumi nav apstiprināti, neoriģinālu rezerves daļu un piederumu izmantošanas gadījumā garantija tiek anulēta.

• Iesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

12. GARANTIJAS SEGUMS

Garantija sedz visus materiāla un ražošanas defektus. Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā. Garantija nesedz bojājumus, kas radušies šādu iemeslu dēļ:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju.LV - 16

• Neoriģinālu rezerves daļu izmantošana.

• Ar mašīnu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana. Turklāt garantija nesedz:

• Patērējamo materiālu normālu nodilumu, tādu kā griezējierīces, drošības bultskrūves.

• Normālu nodilumu. Pircēja tiesības aizsargā viņa valstī spēkā esošie likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.

13. TEHNISKĀS APKOPES TABULA

Operācija Periodiskums Piezīmes MAŠĪNA Visu stiprinājumu pārbaude Pirms katras lietošanas reizes par. 7.4 Drošības pārbaude / Vadības ierīču pārbaude Pirms katras lietošanas reizes par. 6.2 Griezējierīces aizsarga pārbaude. Pirms katras lietošanas reizes par. 6.2.1 Griezējierīces pārbaude Pirms katras lietošanas reizes par. 6.2.1 Akumulatora uzlādēšanas stāvokļa pārbaude Pirms katras lietošanas reizes

Akumulatora uzlāde Pēc katras lietošanas reizes par. 7.2.2

Mašīnas un dzinēja tīrīšana Pēc katras lietošanas reizes par. 7.3 Mašīnas bojājumu pārbaude. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru. Pēc katras lietošanas reizes

• Sk. akumulatora/akumulatoru lādētāja rokasgrāmatu.

vadības svira un akseleratora drošības svira ir nospiestas, mašīna netiek iedarbināta un griezējierīce negriežas Akumulators nav uzstādīts vai ir uzstādīts nepareizi Pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3) Akumulators izlādējies Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2) Noņemama vārpsta nav līdz galam vai pareizi ievietota ligzdā Pārliecinieties, ka noņemamā vārpsta ir uzstādīta un pareizi ievietota (par. 4.2) Akseleratora vadības sviras/ drošības sviras defekts Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru. Mašīna ir bojāta Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.

2. Dzinēja pārkaršana

Zem griezējierīces aizsarga ir iestrēgusi zāle Izņemiet iestrēgušo zāli (par. 6.5) Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.LV - 17 TRAUCĒJUMS IESPĒJAMS CĒLONIS RISINĀJUMS

3. Apkārt dzinēja mezgla

ligzdai un auklas turēšanas galviņai uzkrājās zāle Tiek pļauta augsta zāle pārāk tuvu zemei Pļaujiet augstu zāli ar kustību no augšas uz leju, lai izvairītos no zāles uzkrāšanās.

4. Aukla netiek padota,

kamēr izmanto automātiskās padeves mehānismu Aukla ir iestrēgusi Ieeļļojiet ar silikona aerosolu Spolē atlicis pārāk mazs auklas gabals vai aukla izbeigusies Nomainiet spoli (nod. 8.1.1) vai auklu (nod. 8.1.2) Aukla ir nodilusi un ir pārāk īsa Izvelciet auklu ar rokām (nod. 6.4.2) Aukla ir samežģījusies vai saplīsusi spolē Izņemiet auklu no spoles un uztiniet to no jauna (nod. 8.1.2)

5. Griezējierīce nonāk

saskarē ar kādu priekšmetu. - Apturiet mašīnu, izņemiet akumulatoru un: - pārbaudiet bojājumus; - pārbaudiet, vai ir izļodzījušas detaļas un pievelciet tās; - veiciet detaļu nomaiņu vai remontu autorizētajā servisa centrā.

6. Darba laikā rodas

pārmērīgs troksnis un/vai vibrācijas Izļodzījušas vai bojātas daļas. Apturiet mašīnu, izņemiet akumulatoru un: - pārbaudiet bojājumus; - pārbaudiet, vai ir izļodzījušas detaļas un pievelciet tās; - veiciet detaļu nomaiņu vai remontu autorizētajā servisa centrā.

mašīna dūmo Mašīna ir bojāta Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.

darbības ilgums autonomā režīmā Smagi darba apstākļi ar palielinātu strāvas patēriņu Optimizējiet darba apstākļus (par. 7.2.1) Darba vajadzībām nepiemērots akumulators Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (par. 15.1) Akumulatora kapacitātes samazināšanās Iegādājieties jaunu akumulatoru

lādētāju neizdodas uzlādēt akumulatoru Akumulators ir nepareizi uzstādīts akumulatoru lādētājā Pārbaudiet, vai savienojums ir pareizs (par. 7.2.3) Nepiemēroti vides apstākļi Veiciet uzlādēšanu vietā ar piemērotu temperatūru (sk. akumulatora/ akumulatoru lādētāja rokasgrāmatu) Netīri kontakti Iztīriet kontaktus Akumulatoru lādētājam netiek padota elektroenerģija Pārbaudiet, vai ir iesprausta kontaktdakša un, vai elektrības tīkla rozetē ir spriegums Bojāts akumulatoru lādētājs Nomainiet, izmantojot oriģinālo rezerves daļu

Ja problēma nepazūd, sk. akumulatora/ akumulatoru lādētāja rokasgrāmatu Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.LV - 18

Ir pieejami akumulatori ar dažādiem kapacitātes līmeņiem, kas paredzēti dažādām darba vajadzībām (27. att.). Šai mašīnai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".

Instrukciju tulkojums no oriģinālvalodas)

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: trimeris/malu trimeris -zāles pļaušana a) Tips / Bāzes modelis b) Mēnesis / Ražošanas gads c) Sērijas numurs d) Motors: akumulators

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde f) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis

i) Pļaušanas platums

m) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: n) Vieta un datums

Instrukciju tulkojums no oriģinālvalodas)

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: trimeris/malu trimeris -zāles pļaušana a) Tips / Bāzes modelis b) Mēnesis / Ražošanas gads c) Sērijas numurs d) Motors: akumulators

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde f) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis

i) Pļaušanas platums

m) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: n) Vieta un datums
