NÁVOD K OBSLUZE TR 24 Li STIGA

Přenosný akumulátorový vyžínač/ořezávač okrajů trávníku

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

Prenosný akumulátorový vyžínač/orezávač okrajov trávnika

ČESKY - Překlad původního návodu k používání .........................................................................

[2] Napájecí napětí a frekvence MAX [3] Napájecí napětí a frekvence NOMINAL [4] Rychlost bez nákladu [5] Maximální rychlost otáčení nástroje (strunová hlava) [6] Záběr (strunová hlava) [7] Průměr struny (max.) [8] Kód sekacího zařízení [9] Kód ochranného krytu [10] Dělený hřídel [11] Hmotnost bez akumulátoru [12] Rozměry [13] Délka [14] Šířka [15] Výška [16] Úroveň akustického tlaku [17] Nepřesnost měření [18] Naměřená hladina akustického výkonu [19] Zaručená úroveň akustického výkonu [20] Vibrace [22] Příslušenství na požádaní [23] Akumulátor [24] Nabíječka akumulátorů a) POZNÁMKA: prohlášená celková hodnota vibrací byla naměřena s použitím normalizované zkušební metody a lze ji použít pro srovnání jednotlivých nástrojů. Celková hodnota vibrací může být použita také při přípravném vyhodnocování vystavení vibracím. b) VAROVÁNÍ: emise vibrací při skutečném použití nástroje může být odlišná od deklarované celkové hodno

ty v závislosti na režimech, ve kterých se daný nástroj používá. Proto je třeba během práce přijmout níže uvedená bezpečnostní opatření, jejichž cílem je ochránit operátora: během běžného použití mějte nasazené rukavice a omezte dobu použití stroje a zkraťte doby, během kterých je zatlačena ovládací páka plynu.

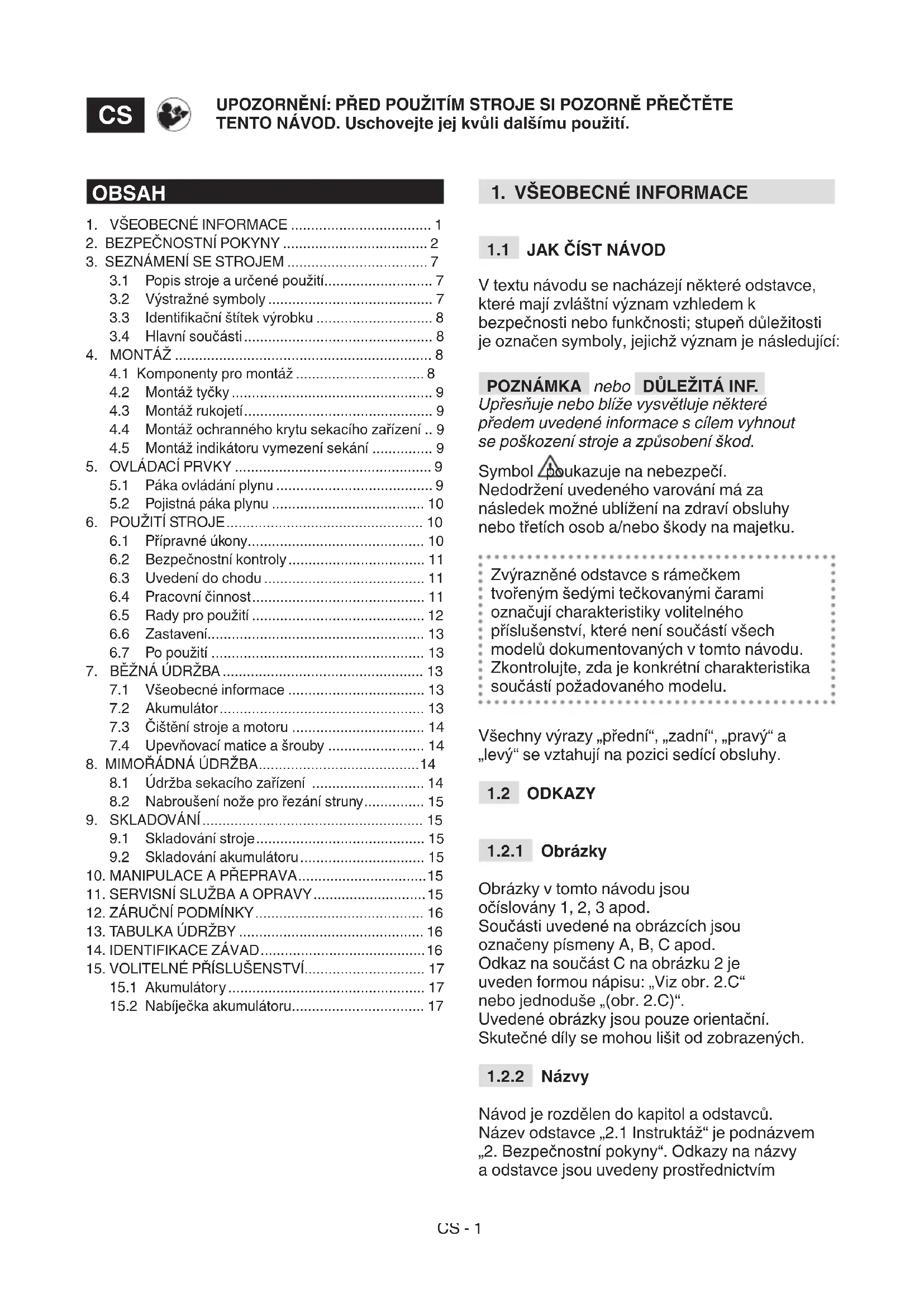

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam vzhledem k bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující: POZNÁMKA nebo DŮLEŽITÁ INF. Upřesňuje nebo blíže vysvětluje některé předem uvedené informace s cílem vyhnout se poškození stroje a způsobení škod. Symbol poukazuje na nebezpečí. Nedodržení uvedeného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí požadovaného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují na pozici sedící obsluhy.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti uvedené na obrázcích jsou označeny písmeny A, B, C apod. Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“. Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je podnázvem „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím OBSAH

3.3 Identikační štítek výrobku ............................. 8

3.4 Hlavní součásti ............................................... 8

4.4 Montáž ochranného krytu sekacího zařízení .. 9

4.5 Montáž indikátoru vymezení sekání ............... 9

5. OVLÁDACÍ PRVKY ................................................. 9

5.1 Páka ovládání plynu ....................................... 9

6.2 Bezpečnostní kontroly .................................. 11

8.1 Údržba sekacího zařízení ............................ 14

8.2 Nabroušení nože pro řezání struny ............... 15

9. SKLADOVÁNÍ ....................................................... 15

9.1 Skladování stroje .......................................... 15

9.2 Skladování akumulátoru ............................... 15

zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1“.

Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit stroj. Neuposlechnutí upozornění a pokynů může způsobit požár a/nebo vážná ublížení na zdraví.

• Nikdy nedovolte, aby byl stroj používán dětmi nebo osobami s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami bez zkušeností a znalostí, které nejsou dokonale seznámeny s pokyny. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

• Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám nevolno nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reexní schopnosti a pozornost.

• Pamatujte, že obsluha nebo uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je také odpovědný za přijetí všech dostupných opatření k zajištění vlastní bezpečnosti a také bezpečnosti jiných osob, zvláště na svazích, nepravidelném, kluzkém a nestabilním terénu.

• V případě, že chcete postoupit nebo půjčit stroj jiným osobám, se ujistěte, že se uživatel seznámí s pokyny pro použití, uvedenými v tomto návodu.

Osobní ochranné prostředky (OOP)

• Používejte přilnavý ochranný oděv vybavený ochranou proti pořezání, antivibrační rukavice, ochrannou přilbu, ochranné brýle, protiprašný respirátor, chrániče sluchu a ochrannou obuv s protiskluzovou podrážkou.

• Použití chráničů sluchu může snížit schopnost zaslechnout případná varování (křik nebo alarm). Věnujte maximální pozornost dění v pracovním prostoru.

• Nemějte na sobě šály, pláště, náhrdelníky, náramky, oděv s volnými částmi nebo oděv se šňůrkami nebo kravatou i jakékoliv visící nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů, které se nacházejí na pracovišti.

• Dlouhé vlasy vhodným způsobem sepněte. Pracovní prostor / Stroj

• Důkladně prohlédněte celý pracovní prostor a odstraňte z něj vše, co by mohlo být vymrštěno strojem nebo co by mohlo poškodit sekací zařízení/ otáčející se součásti (kameny, větve, železné dráty, kosti atd.).

• Nepoužívejte stroj v prostředí s rizikem výbuchu,CS - 3 za přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary.

• Pracujte pouze při denním světle nebo při dobrém umělém osvětlení.

• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je třeba, aby byly děti pod dohledem dospělé osoby.

• Zkontrolujte, zda se jiné osoby nacházejí ve vzdálenosti nejméně 15 metrů od pracovního dosahu stroje nebo nejméně 30 metrů v případě náročnějšího sečení;

• Nepracujte, když je tráva mokrá, za deště a při riziku bouře, zejména když je pravděpodobný výskyt blesků.

• Nevystavujte stroj dešti, ani jej nenechávejte ve vlhkém prostředí. Voda, která pronikne do nástroje, zvyšuje riziko zásahu elektrickým proudem.

• V rámci možností se vyhněte práci na mokrém nebo kluzkém povrchu a práci na nerovném nebo příliš strmém terénu, který nezaručuje stabilitu obsluhy během pracovní činnosti.

• Věnujte mimořádnou pozornost nepravidelnostem terénu (hrboly, příkopy), svahům, skrytým nebezpečím a přítomnosti případných překážek, které by mohly omezovat viditelnost.

• Věnujte velkou pozornost blízkosti srázů, příkopů nebo mezí.

• Na svahu pracujte v příčném směru, a nikdy ne směrem nahoru/dolů. Věnujte velkou pozornost změnám směru a vždy se ujistěte, že máte k dispozici opěrný bod a zdržujte se za sekacím zařízením.

• Při použití stroje blízko silnice dávejte pozor na provoz. Chování

• Během práce musí být stroj neustále držen pevně oběma rukama, přičemž pohonná jednotka se musí nacházet na pravé straně těla a řezací jednotka pod úrovní opasku. Nenatahujte příliš končetiny.

• Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle.

• Zaujměte pevný a stabilní postoj a buďte ostražití.

• Nikdy neběhejte, ale kráčejte.

• Pokaždé udržujte ruce a nohy v bezpečné vzdálenosti od sekacího zařízení, a při to uvádění stroje do činnosti i během jeho použití.

• Upozornění: sekací zařízení se nadále otáčí po dobu několika sekund i po jeho vyřazení nebo po vypnutí motoru.

• Dávejte pozor na možné vymrštění materiálu, způsobené sekacím zařízením.

• Dávejte pozor, aby nedošlo k prudkému nárazu sekacího zařízení do cizích těles/ překážek. Když sekací zařízení narazí na překážku/předmět, může dojít k zpětnému rázu (kick back). Tento styk může způsobit velmi rychlé trhnutí v opačném směru a tlačit sekací zařízení směrem nahoru a směrem k operátorovi. Zpětný ráz může způsobit ztrátu kontroly nad strojem s možnýmiCS - 4 velmi vážnými následky. Aby se zabránilo zpětnému rázu, přijměte náležitá, níže uvedená opatření: – Držte stroj pevně oběma rukama a uveďte tělo i ramena do polohy, která vám umožní odolat síle zpětného rázu. – Nenatahujte ramena příliš nahoru a nesekejte nad úrovní výšky pásu. – Používejte výhradně sekací zařízení uvedená výrobcem. – Dodržujte pokyny výrobce, které se týkají ostření a údržby sekacího zařízení.

• Věnujte pozornost zabránění ublížení na zdraví jakýmkoli zařízením pro odřezání potřebné délky struny. V případě poruchy nebo nehody během pracovní činnosti okamžitě zastavte motor a přesuňte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě uveďte do praxe postupy první pomoci, které jsou co nejvhodnější pro danou situaci, a obraťte se na zdravotní středisko ohledně potřebného ošetření. Odstraňte jakoukoli případnou suť, která by mohla způsobit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru. Dlouhodobé vystavení vibracím může způsobit zranění nebo neurovaskulární poruchy (známé také jako „Raynaudův fenomén" nebo „bílá ruka"), a to zejména u lidí s potížemi krevního oběhu. Příznaky se mohou týkat rukou, zápěstí a prstů a mohou se projevit ztrátou citlivosti, strnulostí, svěděním, bolestí, ztrátou barvy nebo strukturálními změnami pokožky. Tyto příznaky mohou být ještě výraznější při nízkých teplotách prostředí a/nebo při nadměrném úchopu na rukojetích. Při výskytu příznaků je třeba snížit dobu používání stroje a obrátit se na lékaře. Omezení použití

• Stroj nesmí používat osoby, které nejsou schopné udržet jej pevně oběma rukama a/ nebo zůstat během jeho použití na nohou ve stabilní rovnovážné poloze.

• Nikdy neprovádějte montáž kovových prvků sečení. U tohoto stroje je zakázáno použití kovových nebo pevných nožů jakéhokoli druhu.

• Nikdy nepoužívejte stroj s poškozenými, chybějícími nebo nesprávně nasazenými ochrannými kryty.

• Nepoužívejte stroj, když příslušenství/nástroje není/ nejsou nainstalováno/ nainstalovány v určených místech.

• Nevypínejte, nevyřazujte a nedemontujte přítomné bezpečnostní prvky/ mikrospínače ani je nevyřazujte z činnosti.

• Nepoužívejte elektrické nářadí, pokud jej vypínač není schopen uvést řádně do činnosti nebo zastavit. Elektrické nářadí, které nemůže být uvedeno do činnosti vypínačem, je nebezpečné a musí být opraveno.

SKLADOVÁNÍ Provádění pravidelné údržby a správného skladování zajišťuje zachování bezpečnosti stroje a úrovně jeho výkonnosti. Údržba

• Nikdy nepoužívejte stroj, který má opotřebované nebo poškozené součásti. Vadné nebo opotřebované součásti musí být nahrazeny a nikdy nesmí být opravovány.

• Během úkonů seřizování stroje věnujte pozornost tomu, abyste zabránili uvíznutí prstů mezi pohybujícím se sekacím zařízením a pevnými součástmi stroje. Úrovně hluku a vibrací, uvedené v tomto návodu, představují maximální hodnoty použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibrace. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky. Skladování

• Za účelem omezení rizika požáru nenechávejte nádoby s odpadovými materiály uvnitř místnosti.

Navzdory dodržení všech bezpečnostních požadavků mohou přetrvávat některá rizika: – nebezpečí poranění prstů a rukou, zachycených do otáčející se struny; – nebezpečí poranění nohou při zásahu struny; – vymrštění kamenů ze země.

AKUMULÁTORU DŮLEŽITÁ INF. Níže uvedené bezpečnostní pokyny doplňují bezpečnostní pokyny uvedené ve specickém návodu, který je přiložen k akumulátoru a k nabíječce akumulátoru.

• Pro nabití akumulátoru používejte výhradně nabíječky akumulátoru doporučené výrobcem. Nevhodná nabíječka akumulátoru může způsobit zásah elektrickým proudem, přehřátí nebo únik korozivní kapaliny z akumulátoru.

• Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru.

• Před vložením akumulátoru se ujistěte, že je zařízení vypnuté. Montáž akumulátoru do zapnutého elektrického zařízení může způsobit požár.

• Nepoužívaný akumulátor skladujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkratCS - 6 kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár.

• Nabíječku akumulátoru nepoužívejte na místech s výpary, zápalnými látkami nebo na snadno zápalných površích, jako je papír, textilie apod. Během nabíjení dochází k ohřevu nabíječky akumulátoru, a proto by mohla způsobit vznik požáru.

• Během přepravy akumulátorů věnujte pozornost tomu, aby se zabránilo vzájemnému propojení kontaktů, a nepoužívejte pro přepravu kovové nádoby.

2.7 OCHRANA ŽIVOTNÍHO

PROSTŘEDÍ Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Stroj používejte výhradně v rozumné době (ne brzy ráno nebo pozdě večer, kdy byste tím mohli rušit jiné osoby).

• Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tento odpad nesmí být odhozen do běžného odpadu, ale musí být oddělen a odevzdán do příslušných sběrných středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy týkající se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy Nevyhazujte elektrická zařízení do domovního odpadu. Podle Evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich eko- kompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce. Po skončení životnosti akumulátorů proveďte jejich likvidaci a věnujte přitom pozornost našemu životnímu prostředí. Akumulátor obsahuje materiál, který je nebezpečný pro vás i pro životní prostředí. Je třeba jej odepnout a zlikvidovat samostatně ve sběrném středisku, které likviduje také akumulátory s ionty lithia. Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opětovné použití. Opětovné použití recyklovaných materiálůCS - 7 pomáhá předcházet znečištění životního prostředí a snižuje poptávku po prvotních surovinách.

Tento stroj je zařízením pro práce na zahradě, konkrétně se jedná o vyžínač / ořezávač okrajů trávníku, napájený z akumulátoru. K hlavním součástem stroje patří motor, který prostřednictvím převodového hřídele uvádí do činnosti sekací zařízení (strunová hlava). Sekací zařízení pracuje na ploše přibližně rovnoběžné s terénem (v případě použití jako vyžínač) nebo přibližně kolmo na terén (v případě použití jako ořezávač okrajů trávníku). Obsluha může ovládat hlavní ovládací prvky tak, že se bude neustále zdržovat v bezpečné vzdálenosti od řezacího zařízení.

3.1.1 Určené použití

Tento stroj byl navržen a vyroben pro: – sečení trávy a nedřevnatého porostu (např. na okrajích záhonů, plantáží, stěn, plotů nebo zelených prostor omezené plochy; – dokončování sekání provedeného sekačkou; – použití jediným operátorem.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/ nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – nepoužívejte stroj k zametání po naklonění strunové hlavy. Výkon motoru může způsobit vymrštění předmětů a malých kamenů až do vzdálenosti 15 metrů a více, čímž může způsobit škody a ublížení na zdraví osob. – úprava živých plotů nebo provádění jiných prací, při kterých sekací zařízení není používáno na úrovni terénu; – sekání křovin, keřů a květin a jejich posekání nadrobno; – použití stroje pro sekání materiálů nerostlinného původu; – použití stroje se sekacím zařízením nad úrovní opasku obsluhy; – použití stroje ve veřejných zahradách, parcích, sportovních střediscích, na vozovkách, polích a v lesích; – použití jiných sekacích zařízení, než jsou ta, která jsou uvedena v tabulce „Technické parametry“. Nebezpečí vážného zranění a ublížení na zdraví. – používání stroje více než jednou osobou. DŮLEŽITÁ INF. Nevhodné použití stroje bude mít za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany Výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob ponese uživatel.

3.1.3 Druhy uživatelů

Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Je určen pro použití „domácími kutily“.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr.. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Význam jednotlivých symbolů: UPOZORNĚNÍ! NEBEZPEČÍ! Tento stroj se v případě nesprávného použití může stát nebezpečným pro uživatele i pro jiné osoby. UPOZORNĚNÍ! Před použitím tohoto stroje si přečtěte návod k použití. Pracovník pověřený obsluhou tohoto stroje může být při každodenním opakovaném používání v běžných podmínkách vystaven hladině hluku rovnající se nebo převyšující 85 dB(A). Používejte chrániče sluchu a ochranné brýle.CS - 8 NEBEZPEČÍ VYMRŠTĚNÍ! Věnujte pozornost možnému vymrštění materiálu, způsobenému sekacím zařízením, které může způsobit vážná ublížení na zdraví osob nebo škody na majetku. NEBEZPEČÍ VYMRŠTĚNÍ! Během použití stroje udržujte osoby nebo domácí zvířata ve vzdálenosti nejméně 15 m! Udržujte kolem stojící osoby v bezpečné vzdálenosti. Nevystavujte nikdy dešti (ani vlhkosti). DŮLEŽITÁ INF. Poškozené výstražné štítky nebo výstražné štítky, které již nejsou čitelné, je třeba vyměnit. Požádejte o nové štítky ve vašem autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK VÝROBKU

Na identikačním štítku jsou uvedeny tyto údaje (obr. 1 ):

1. Úroveň akustického výkonu

6. Název a adresa Výrobce

Přepište identikační údaje stroje na příslušná místa na štítku, který je uveden na zadní straně obalu. DŮLEŽITÁ INF. Identikační údaje uvedené na identikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu. DŮLEŽITÁ INF. Příklad prohlášení o shodě se nachází na posledních stranách návodu.

Stroj je složen z několika základních částí, které plní následující funkce (obr. 1 ): A. Pohonná jednotka: dodává pohyb sekacímu zařízení prostřednictvím převodového hřídele. B. Tyčka: spojuje zadní rukojeť s pohonnou jednotkou. C. Sekací zařízení: jedná se o prvek určený k sekání vegetace.

1. Strunová hlava: jedná se o sekací

zařízení s nylonovou strunou. D. Ochranný kryt sekacího zařízení: jedná se o bezpečnostní ochranný kryt, který zabraňuje vymrštění cizích předmětů, které byly případně zachyceny sekacím zařízením, daleko za stroj. E. Přední rukojeť: má půlkruhový tvar a umožňuje ovládání stroje. F. Zadní rukojeť: umožňuje ovládání stroje a nacházejí se na ní hlavní ovládací prvky zapínání/vypínání/zrychlení. G. Akumulátor (není-li dodán spolu se strojem, přečtěte si kap. 15 „volitelné příslušenství“): zařízení, které dodává elektrický proud nástroji; jeho parametry a pokyny k použití jsou popsány ve specickém návodu. H. Nabíječka akumulátoru (není-li dodána spolu se strojem, přečtěte si kap. 15 „volitelné příslušenství“): zařízení, které se používá pro nabití akumulátoru.

DŮLEŽITÁ INF. Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Z přepravních a skladovacích důvodů není stroj kompletně sestaven přímo ve výrobním závodě. Pro jeho uvedení do provozu je třeba provést rozbalení jednotlivých částí a jejich montáž dle následujících pokynů. Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Stroj nepoužívejte dříve, než dokončíte provedení všech úkonů, uvedených v části „MONTÁŽ“.

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí komponenty pro montáž.CS - 9

1. Opatrně otevřete obal a dávejte pozor,

abyste nepoztráceli součásti.

2. Přečtěte si dokumentaci, která se nachází

v krabici, včetně tohoto návodu.

3. Vyjměte z krabice všechny

nenamontované součásti.

4. Vyjměte stroj z krabice.

5. Krabici a obaly zlikvidujte v

souladu s místní legislativou. Před provedením montáže zkontrolujte, zda akumulátor není vložen do svého uložení.

1.a Model TR 24 Li B – Vložte a zatlačte spodní část tyčky (obr. 3.A) do horní části (obr. 3.A), dokud neucítíte cvaknutí, které ji zablokuje v dané poloze. POZNÁMKA Po provedení montáže tyčky již není možná její demontáž. Délku tyčky nelze seřizovat (odst. 6.1.3). 1.b Model TR 24 Li – Vyrovnejte horní část tyčky (obr. 4.A) se spodní částí (obr. 4.B) dle postupu vyznačeného šipkami; – zatlačte spodní část tyčky do její horní části; – po dokončení zasunutí utáhněte otočnou rukojeť (obr. 4.C) ve směru vyznačeném šipkou - zavřený visací zámek; – ujistěte se, že je spodní a horní část tyčky důkladně utažená.

4.3.1 Montáž přední rukojeti

1.a Model TR 24 Li B – Vložte přední rukojeť (obr. 5.A) na tyčku (obr. 5.B) s uložením šroubu nasměrovaným z levé strany. 1.b Model TR 24 Li – Vložte přední rukojeť (obr. 6.A) na předmontovaný držák (obr. 6.B) s uložením šroubu nasměrovaným z pravé strany.

3. Seřiďte rukojeť do polohy poskytující

obsluze co nejlepší ergonomii (kap. 6.1.2).

4. Utáhněte rukojeť.

Nasaďte si ochranné rukavice. Každému sekacímu zařízení musí být přiřazen specický ochranný kryt v souladu s informacemi uvedenými v tabulce Technické parametry.

1. Umístěte ochranný kryt (obr. 7.A) v místě

otvorů, které se nacházejí na spodní straně pohonné jednotky (obr. 7.B).

2. Upevněte ochranný kryt (obr. 7.A)

utažením šroubů (obr. 7.C) na doraz. POZNÁMKA Na ochranném krytu sekacího zařízení se nachází níže uvedený symbol: Označuje směr otáčení sekacího zařízení.

1.a Model TR 24 Li B – Vložte a uchyťte dvě koncové části indikátoru vymezení sekání (obr. 8.A) do příslušných otvorů, které se nacházejí v pohonné jednotce (obr. 8.B). 1.b Model TR 24 Li – Mírně roztáhněte indikátor vymezení sekání (obr. 9.A) a zasuňte jej do určeného uložení na pohonné jednotce (obr. 9.B).

Umožňuje spuštění/zastavení stroje a současně zařazuje/vyřazuje sekací zařízení. Použití páky ovládání plynu (obr. 10.A) je možné pouze v případě, že bude současně stisknuta i pojistná páka plynu (obr. 10.B). Pro uvedení do chodu: – Stiskněte současně páku ovládání plynu a pojistnou páku plynu.CS - 10 Uvedení motoru do chodu způsobí současné zahájení otáčení sekacího zařízení. K zastavení stroje dojde automaticky, po uvolnění páky ovládání plynu.

5.2 POJISTNÁ PÁKA PLYNU

Pojistná páka plynu (obr. 10.B) umožňuje použití páky ovládání plynu (obr. 10.A).

DŮLEŽITÁ INF. Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce:

1. Ujistěte se, že akumulátor není

vložen do svého uložení;

2. uveďte stroj do vodorovné polohy

tak, aby byl dobře opřený o terén;

3. nastavte průměr sekání (odst. 6.1.1).

4. seřiďte stroj z ergonomického a funkčního

hlediska tak, abyste jej přizpůsobili postavě uživatele a druhu pracovní činnosti (odst. 6.1.2 - odst. 6.1.6);

5. zkontrolujte akumulátor (odst. 6.1.7).

6.1.1 Nastavení průměru sekání

(pouze při sekání za pohybu) Je možné nastavit více nebo méně široký průměr sekání (30 cm nebo 25 cm). Širší průměr sekání pomáhá rychleji dokončit pracovní činnost a je vhodný v případě delší doby pracovní činnosti. Menší průměr sekání optimalizuje dobu činnosti a rychlost sekání. Pro nastavení menšího průměru sekání:

1. Odmontujte nůž pro řezání struny (obr. 11.A)

od ochranného krytu sekacího zařízení (obr. 11.B) odšroubováním šroubu (obr. 11.C);

2. otočte nůž pro řezání struny o 180°

3. pouze u modelu TR 24 Li B: umístěte

nůž pro řezání struny do otvoru, který se nachází více na vnitřní straně;

4. namontujte zpět nůž pro řezání

struny (obr. 11.A) na ochranný kryt sekacího zařízení (obr. 11.B).

6.1.2 Nastavení přední rukojeti

1. Odšroubujte plastovou hlavu

2.a U modelu TR 24 Li B – posunujte přední rukojeť, dokud nenajdete polohu, která umožňuje co nejlepší ergonomii pro obsluhu; 2.b U modelu TR 24 Li – posunujte a/nebo nasměrujte rukojeť, dokud nenajdete polohu, která umožňuje co nejlepší ergonomii pro obsluhu; rukojeť lze nasměrovat pouze dopředu.

3. Utáhněte plastovou hlavu šroubu (obr. 12.A).

6.1.3 Nastavení délky tyčky (pouze

(obr. 13.A) ve směru vyznačeném šipkou - otevřený visací zámek;

2. potáhněte nebo zatlačte tyčku (obr. 13.B)

až do dosažení požadované délky;

3. po provedení nastavení řádně utáhněte

rukojeť ve směru vyznačeném šipkou - zavřený visací zámek.

6.1.4 Nastavení výšky tyčky

(pouze u modelu TR 24 Li)

1. Stiskněte tlačítko (obr. 14.A) a nastavte

výšku tyčky (obr. 14.B) do jedné ze čtyř určených poloh (obr. 14.C);

2. Ujistěte se, že je tyčka řádně zajištěna.

6.1.5 Nasměrování sekacího zařízení

Nasměrování sekacího zařízení umožňuje pracovat přechodem z režimu vyžínače do režimu ořezávače okrajů trávníku a opačně (odst. 3.1). Pro práci v režimu ořezávače okrajů trávníku: 1.a U modelu TR 24 Li – Stiskněte tlačítko (obr. 15.A); – otočte sekací zařízení (obr. 15.B) o 90° a ujistěte se, že zůstane zajištěno v dané poloze. 1.b U modelu TR 24 Li B – potáhněte dozadu horní nátrubek (obr. 16.A);CS - 11 – otočte spodní část tyčky o 180° (obr. 16.B) a ujistěte se, že zůstane zajištěna v dané poloze. Uvedený úkon provádějte vždy při zastaveném stroji se zastaveným sekacím zařízením.

6.1.6 Nastavení indikátoru vymezení

sekání (pouze u modelu TR 24 Li B) – Otočte dopředu indikátor vymezení sekání (obr. 17.A) v blízkosti stromů, obrubníků nebo plotů, aby se zabránilo nárazu sekacího zařízení.

6.1.7 Kontrola akumulátoru

Před každým použitím: – zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.2 BEZPEČNOSTNÍ KONTROLY

Proveďte bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách. Bezpečnostní kontroly proveďte před každým použitím.

6.2.1 Celková kontrola

Předmět Výsledek Rukojeti (obr. 1.E) Čisté, suché, správně namontované a pevně uchycené na stroji. Ochranný kryt sekacího zařízení (obr. 1.D) Správně namontovaný a pevně uchycený na stroji, neopotřebovaný/ neznehodnocený a nepoškozený. Šrouby na stroji Řádně utažené (nepovolené) Sekací zařízení (obr. 1.C) Čisté, nepoškozené a neopotřebované Akumulátor (obr. 1.G) Žádné poškození jeho pláště a žádný průsak tekutiny Průchody chladicího vzduchu (odst. 7.3) Neucpané Stroj Žádné stopy po poškození nebo opotřebení Uvolněte páku ovládání plynu (obr. 10.A), pojistná páka plynu (obr. 10.B) Páky se musí pohybovat volně a nenásilně. Zkušební řízení Žádná poruchová vibrace. Žádný neobvyklý zvuk

6.2.2 Funkční zkouška stroje

činnosti (odst. 6.3 ):

2. uvolněte páku ovládání

plynu (obr. 10.A) a pojistnou páku plynu (obr. 10.B).

1. Sekací zařízení se

automaticky a rychle vrátit do neutrální polohy, stroj se musí zastavit a také sekací zařízení se musí zastavit. Stiskněte pouze páku ovládání plynu (obr. 10.A) Páka ovládání plynu zůstane zablokována. Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, nepoužívejte stroj! Doručte stroj do servisního střediska z důvodu provedení potřebných kontrol a oprav.

6.3 UVEDENÍ DO CHODU

1. Ujistěte se, že se sekací zařízení

nedotýká terénu ani jiných předmětů;

2. vložte akumulátor správně do

jeho uložení (odst. 7.3.2);

3. současně použijte páku ovládání plynu (obr.

10.A) a pojistnou páku plynu (obr. 10.B). POZNÁMKA Při každém uvádění do chodu je automaticky uvolněn nový úsek struny (odst. 6.4.2).

6.4 PRACOVNÍ ČINNOST

POZNÁMKA Před zahájením prvního sečení je vhodné získat potřebnou zručnost se strojem a nejvhodnějšími řezacími technikami, naučit se správně navléct popruh, pevně uchopit stroj a provádět pohyby požadované pro realizaci pracovní činnosti. Při použití stroje postupujte níže uvedeným způsobem: – stroj vždy držte pevně oběma rukama a udržujte sekací zařízení pod úrovní pasu. POZNÁMKA Během práce je akumulátor proti úplnému vybití ochranným chráněn zařízením, které vypne stroj a zablokuje jeho činnost.CS - 12 POZNÁMKA Výdrž akumulátoru (a tedy i rostlinný povrch, který lze posekat před opětovným nabíjením) je podmíněna různými popsanými faktory (odst. 7.2.1).

6.4.1 Pracovní techniky

Používejte POUZE nylonové struny. Použití kovových strun, plastikovaných kovových strun a/nebo strun nevhodných pro strunovou hlavu může způsobit vážná zranění a ublížení na zdraví. a. Sekání za pohybu (Kosení) – Ujistěte se, že se sekací zařízení nachází v režimu vyžínače (odst. 6.1.5); – postupujte pravidelně, obloukovým pohybem podobným použití klasické kosy, bez naklonění strunové hlavy během uvedené operace (obr. 18). Zkuste nejdříve sekat na správnou výšku na malé ploše, abyste poté dosáhli rovnoměrné výšky udržováním strunové hlavy v konstantní vzdálenosti od terénu. U náročnějšího sečení může být užitečné naklonit strunovou hlavu přibližně o 30° doleva. Nepostupujte uvedeným způsobem v případě, že existuje možnost vymrštění předmětů, které mohou ublížit osobám, zvířatům nebo způsobit škody. b. Přesné sekání (Dokončovací práce) Udržujte stroj mírně nakloněný, tak, aby se spodní část strunové hlavy nedotýkala terénu a aby se úroveň sekání nacházela v požadovaném bodě; sekací zařízení je třeba neustále držet v dostatečné vzdálenosti od obsluhy. c. Sekání v blízkosti plotů / základů – Nastavte indikátor vymezení sekání (je-li součástí, odst. 6.1.6); – pomalu přibližte strunovou hlavu k plotům, kolíkům, skalám, stěnám apod., aniž byste je zasáhli s použitím síly (obr. 17). Když struna narazí na odolnou překážku, může se přetrhnout nebo opotřebovat; když se zachytí do oplocení, může se prudce přetrhnout. V každém případě řezání kolem chodníků, základů, stěn atd. může způsobit větší opotřebení struny než obvykle. d. Sekání kolem stromů – Nastavte indikátor vymezení sekání (je-li součástí, odst. 6.1.6); – kráčejte kolem stromu zleva doprava, pomalu se přibližujte ke kmenům, tak, abyste nenarazili strunou na strom, a udržujte strunovou hlavu lehce nakloněnou dopředu. Mějte na paměti, že nylonová struna se může roztrhnout nebo poškodit malé keře a že náraz nylonové struny na kmen keře nebo stromu s jemnou kůrou jej může vážně poškodit.

6.4.2 Nastavení délky struny

vyčnívající ze strunové hlavy během pracovní činnosti Délka struny vyčnívající ze strunové hlavy se nastavuje: – když se struna opotřebováním zmenší na příliš malou délku; – když zaznamenáte vyšší otáčení motoru než obvykle; – když si povšimnete poklesu účinnosti sekání.

• Automatické uvolnění struny Tento stroj je vybaven hlavou s automatickým uvolňováním struny. Pro uvolnění další části struny:

1. Zastavte stroj (odst. 6.6);

2. vyčkejte dvě sekundy a znovu

uveďte stroj do chodu. Struna bude uvolněna přibližně o 6,35 mm. Zopakujte uvedený postup, dokud se struna nedostane k noži pro řezání struny, který odřeže případný přečnívající úsek struny.

• Manuální uvolnění struny Pro uvolnění další části struny:

1. Zastavte stroj (odst. 6.6);

2. vyjměte akumulátor z jeho

uložení (odst. 7.2.2);

3. stiskněte tlačítko, které se nachází na

strunové hlavě (obr. 19.A), a současně potáhněte strunu o potřebnou délku, aby se dostala k noži pro řezání struny (obr. 19.B);

4. vraťte stroj do pracovní polohy;

5. vložte akumulátor do jeho

uložení (odst. 7.2.3).

6.5 RADY PRO POUŽITÍ

Během použití je vhodné pravidelně odstraňovat rostliny, které se obtočí kolem stroje, aby se zabránilo přehřátí motoru (obr. 1.A), způsobenému trávou zachycenou pod ochranným krytem sekacího zařízení (obr. 1.D).CS - 13 Postupujte níže uvedeným způsobem: – zastavte stroj (odst. 6.6); – odepněte akumulátor (odst. 7.2.2); – nasaďte si pracovní rukavice; – zachycenou trávu odstraňte šroubovákem, abyste umožnili správné ochlazování motoru.

Pro zastavení stroje:

1. Uvolněte páku ovládání plynu (obr. 10.A);

2. Vyčkejte na zastavení sekacího zařízení.

Po zastavení stroje je třeba několik sekund na zastavení sekacího zařízení. DŮLEŽITÁ INF. Vždy zastavte stroj během přesunů mezi jednotlivými pracovními prostory.

• Odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2).

• Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

• Proveďte vyčištění (odst. 7.3).

• Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko. DŮLEŽITÁ INF. Vyjměte akumulátor (odst.

7.2.2) pokaždé, když se stroj nepoužívá

nebo když je ponechán bez dozoru.

DŮLEŽITÁ INF. Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Před jakýmkoli zásahem údržby:

• odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2);

• před umístěním stroje v jakémkoli prostředí nechte vychladnout motor;

• používejte vhodný oděv, pracovní rukavice a ochranné brýle;

• přečtěte si příslušné pokyny; – Intervaly údržby a jednotlivé úkony jsou shrnuty v tabulce „Tabulka údržby“ (kap. 13). Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první. – Použití neoriginálních náhradních dílů a příslušenství by mohlo mít negativní dopady na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky. – Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci. DŮLEŽITÁ INF. Všechny úkony údržby a seřizování, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem.

7.2.1 Výdrž akumulátoru

Autonomii akumulátoru (a tedy i rostlinný povrch, který lze posekat před opětovným nabíjením) podmiňuje zejména: a. faktory prostředí, které způsobují vyšší spotřebu energie: – sekání hustého, vysokého nebo vlhkého trávníku; b. chování obsluhy, kterému by se bylo třeba vyhnout: – časté zapínání a vypínání během pracovní činnosti; – použití nevhodné techniky řezání vzhledem k plánované pracovní činnosti (odst. 6.4); Pro optimalizaci autonomie akumulátoru je vždy vhodné:

• sekat trávu, když je suchá;

• použít co nejvhodnější techniku s ohledem na pracovní činnost, která má být provedena. V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba:

• zakoupit druhý standardní akumulátor a okamžitě vyměnit vybitý akumulátor, bez ohrožení plynulosti použití,

• zakoupit akumulátor s prodlouženou autonomií ve srovnání se standardním akumulátorem (odst. 15.1).CS - 14

7.2.2 Vyjmutí a nabití akumulátoru

1. Stiskněte pojistný jazýček, který se

nachází na akumulátoru (obr. 20.A), a odepněte akumulátor (obr. 20.B);

2. vložte akumulátor (obr. 21.A) do jeho uložení

v nabíječce akumulátoru (obr. 21.B);

3. připojte nabíječku akumulátoru (obr. 21.B)

do zásuvky elektrické sítě s napětím odpovídajícím napětí uvedenému na štítku.

4. proveďte kompletní nabití akumulátoru

podle pokynů uvedených v návodu k akumulátoru/nabíječce akumulátoru. POZNÁMKA Akumulátor je vybaven ochranou, která zabrání jeho nabití, když se hodnota teploty nenachází v rozsahu od 0 do 45 °C. POZNÁMKA Akumulátor může být nabit kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru

do stroje Po ukončení nabíjení:

1. Odepněte akumulátor (obr. 22.A) z

jeho uložení v nabíječce akumulátoru (zabraňte jeho dlouhodobému udržování ve stavu nabíjení po nabití);

2. odpojte nabíječku akumulátoru (obr.

22.B) ze zásuvky elektrické sítě;

3. vložte akumulátor (obr. 23.B) do jeho

uložení tak, že jej zatlačíte na doraz, dokud neuslyšíte „kliknutí“, při kterém dojde k zajištění akumulátoru v určené poloze a k sepnutí elektrického kontaktu.

7.3 ČIŠTĚNÍ STROJE A MOTORU

• Po každém použití vyčistěte stroj čistým hadrem, navlhčeným v neutrálním čisticím prostředku.

• Odstraňte jakoukoli stopu vlhkosti jemným a suchým hadrem. Vlhkost může způsobit riziko zásahu elektrickým proudem.

• Nepoužívejte agresivní čisticí prostředky ani rozpouštědla pro čištění plastových součástí nebo rukojetí.

• Abyste snížili riziko požáru, udržujte stroj a zejména motor bez zbytků trávy, listí a přebytečného maziva.

• Aby se zabránilo přehřátí a poškození motoru nebo akumulátoru, vždy se ujistěte, že jsou mřížky pro nasávání chladicího vzduchu čisté a že nejsou ucpané nečistotami.

• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických komponentů.

7.4 UPEVŇOVACÍ MATICE A ŠROUBY

• Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.

• Pravidelně kontrolujte, zda jsou rukojeti řádně upevněny.

Před jakýmkoli úkonem údržby:

• odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2);

• před umístěním stroje v jakémkoli prostředí nechte vychladnout motor;

• používejte vhodný oděv, pracovní rukavice a ochranné brýle;

• přečtěte si příslušné pokyny;

8.1 ÚDRŽBA SEKACÍHO ZAŘÍZENÍ

Na tomto stroji je určeno použití sekacích zařízení označených kódem uvedeným v tabulce Technické parametry. Vzhledem k vývoji výrobku by mohla být sekací zařízení uvedená v tabulce „Technické parametry“ mezitím vyměněna za jiná s obdobnými vlastnostmi vzájemné zaměnitelnosti a bezpečnosti provozu. Nedotýkejte se sekacího zařízení, dokud nebyl vyjmutý akumulátor a dokud sekací zařízení není úplně zastaveno.

8.1.1 Výměna cívky se strunou

1. Stiskněte dva boční jazýčky (obr.

24.A) a sejměte víko (obr. 24.B);

2. vyjměte cívku (obr. 24.C);

3. vložte novou cívku (obr. 25.A) a

dbejte přitom na vysunutí konce struny z otvoru v hlavě (obr. 25.B);

4. Namontujte zpět víko (obr. 25.C) zasunutím

dvou bočních jazýčků (obr. 25.D) do otvorů ve strunové hlavě (obr. 25.E).

8.1.2 Výměna struny ve strunové hlavě

1. Vyjměte cívku (odst. 8.1.1);CS - 15

2. odstraňte strunu, která zůstala uvnitř;

3. používejte výhradně strunu o průměru

1,65 mm a odřežte úsek 3 m.

4. Vložte jeden konec struny do otvoru, který

se nachází uvnitř cívky (obr. 26.A);

5. naviňte strunu ve směru hodinových

ručiček, vyznačeném šipkami (obr. 26.B), a nechte ji vyčnívat z cívky přibližně 15 cm;

6. uchyťte ji o jedno z kotevních uložení (obr.

26.C), která se nacházejí na cívce;

7. umístěte zpět cívku a namontujte

1. Odmontujte nůž pro řezání struny (obr. 11.A)

od ochranného krytu sekacího zařízení (obr. 11.B) odšroubováním šroubu (obr. 11.C);

2. upevněte nůž pro řezání struny do svěráku

a při broušení použijte plochý pilník. Dbejte přitom na zachování původního úhlu sekání.

3. namontujte zpět nůž pro řezání

struny (obr. 11.A) na ochranný kryt sekacího zařízení (obr. 11.B).

DŮLEŽITÁ INF. Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

9.1 SKLADOVÁNÍ STROJE

Když je třeba stroj uskladnit:

• Odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2).

• Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

• Proveďte vyčištění (odst. 7.3).

• Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.

• Stroj skladujte: – v suchém prostředí; – chráněn před povětrnostními vlivy; – na místě, které není přístupné dětem. – Před uskladněním stroje se ujistěte, že jste vyjmuli klíče a odložili nářadí použité při údržbě.

9.2 SKLADOVÁNÍ AKUMULÁTORU

Akumulátor je třeba uchovávat ve stínu, v chladu a v prostředích bez výskytu vlhkosti. POZNÁMKA V případě delší nečinnosti nabijte akumulátor každé dva měsíce, aby se prodloužila jeho životnost.

10. MANIPULACE A PŘEPRAVA

Pokaždé, když je třeba manipulovat se strojem nebo jej přepravovat, postupujte níže uvedeným způsobem: – Zastavte stroj (odst. 6.6); – odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2); – nasaďte si silné pracovní rukavice; – uchopte stroj výhradně za rukojeti a nasměrujte sekací zařízení v opačném směru vůči směru přepravy. Při přepravě stroje na kamionu: – umístit stroj tak, aby nepředstavoval pro nikoho nebezpečí.

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných organizací nebo úkony prováděné nekvalikovaným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.

• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specicky pro dané stroje.

• Neoriginální náhradní díly a příslušenství nejsou schváleny a jejich použití způsobí propadnutí záruky.

• Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.CS - 16

12. ZÁRUČNÍ PODMÍNKY

Záruka se vztahuje na všechny vady materiálu a na výrobní vady. Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní dokumentací.

• Použitím neoriginálních náhradních dílů.

• Použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem. Záruka se dále nevztahuje na:

• Běžné opotřebení spotřebních materiálů jako řezací zařízení a pojistné šrouby.

• Běžné opotřebení. Kupující je chráněn vlastními národními zákony. Práva kupujícího vyplývající z vlastních národních zákonů nejsou nijak omezena touto zárukou.

Úkon údržby Interval Poznámky STROJ Kontrola všech upevnění Před každým použitím odst. 7.4 Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků Před každým použitím odst. 6.2 Kontrola ochranného krytu sekacího zařízení. Před každým použitím odst. 6.2.1 Kontrola sekacího zařízení Před každým použitím odst. 6.2.1 Ověření stavu nabití akumulátoru Před každým použitím * Nabití akumulátoru Po každém použití odst. 7.2.2

Čištění stroje a motoru Po každém použití odst. 7.3 Ověření případných škod, které se vyskytují na stroji. V případě potřeby se obraťte na autorizované servisní středisko. Po každém použití -

• Přečtěte si návod k akumulátoru / nabíječce akumulátoru.

1. Při použití páky ovládání

plynu a pojistné páky plynu nedochází k uvedení stroje do chodu a sekací zařízení se neotáčí Chybí akumulátor nebo není správně vložený Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3) Vybitý akumulátor Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2) Oddělitelná tyčka nebyla úplně nebo správně zasunuta do svého uložení Ujistěte se, že oddělitelná trubka byla správně namontována a zasunuta (odst. 4.2) Páka ovládání plynu / pojistná páka je vadná Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby. Poškozený stroj Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.

Tráva zachycená pod ochranným krytem sekacího zařízení Odstraňte zachycenou trávu (odst. 6.5) Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na vašeho Prodejce.CS - 17 ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

3. Dochází k nahromadění

trávy kolem uložení pohonné jednotky a strunové hlavy Probíhá sekání vysoké trávy příliš nízko u země Vysokou trávu sekejte pohybem shora dolů, aby se zabránilo jejímu hromadění.

automatického uvolnění struny nedochází k jejímu uvolnění Koncová část struny je přilepena ke zbytku struny ve strunové hlavě Namažte strunu silikonovým sprejem Uvnitř cívky není dostatek struny nebo byla použita celá struna Vyměňte cívku (kap. 8.1.1) nebo strunu (kap. 8.1.2) Struna byla spotřebována a je příliš krátká Proveďte manuální uvolnění struny (kap. 6.4.2) Struna je natočená na cívce tak, že je zamotaná, nebo došlo k jejímu zlomení uvnitř cívky Odstraňte strunu z cívky a znovu ji natočte (kap. 8.1.2)

přijde do styku s cizím předmětem. - Zastavte stroj, vyjměte akumulátor a: - zkontrolujte vzniklé škody; - zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte; - výměny nebo opravy nechte provést v autorizovaném servisním středisku.

6. Je slyšet nadměrný hluk

a/nebo cítit nadměrné vibrace během pracovní činnosti Povolené nebo poškozené součásti Zastavte stroj, vyjměte akumulátor a: - zkontrolujte vzniklé škody; - zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte; - výměny nebo opravy nechte provést v autorizovaném servisním středisku.

7. Ze stroje vychází

během jeho použití kouř Poškozený stroj Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.

8. Autonomie akumulátoru

je nedostatečná Náročné podmínky použití s vyšším proudovým odběrem Proveďte optimalizaci použití (odst. 7.2.1) Nedostačující akumulátor s ohledem na provozní nároky Použijte druhý akumulátor nebo akumulátor s vyšší výdrží (odst. 15.1) Pokles kapacity akumulátoru Zakupte si nový akumulátor

9. Nabíječka akumulátoru

neprovádí nabíjení akumulátoru Akumulátor není správně vložen do nabíječky akumulátoru Zkontrolujte, zda je vložení správné (odst. 7.2.3) Nevhodné podmínky prostředí Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumulátoru) Znečištěné kontakty Očistěte kontakty Chybí napětí pro nabíječku akumulátoru Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud Vadná nabíječka akumulátoru Proveďte výměnu s použitím originálního náhradního dílu

Když závada přetrvává, přečtěte si návod k akumulátoru / nabíječce akumulátoru Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na vašeho Prodejce.

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním potřebám (obr. 27). Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

• Nevypínajte, nevyradzujte a nedemontujte prítomné bezpečnostné prvky/ mikrospínače ani ich nevyradzujte z činnosti.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.

1. Úroveň akustického výkonu

nenamontované časti.

6.1.4 Nastavenie výšky tyčky

2. uistite sa, že tyčka je riadna zaistená.

Pred každým použitím – Skontrolujte stav nabitia akumulátora, riaďte sa pokynmi uvedenými v návode k akumulátoru.

6.2.1 Všeobecná kontrola

2. vyčkajte dve sekundy a znovu

7.2.1 Výdrž akumulátora

do stroja. Po ukončení nabíjania:

• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.

Pred akýmkoľvek úkonom údržby:

1. Stlačte dva bočné jazýčky (obr.

5. naviňte strunu v smere hodinových ručičiek,

vyznačenom šípkami (obr. 26.B) a nechajte ju vyčnievať z cievky približne 15 cm;

6. uchyťte ju o jedno z kotevných uložení (obr.

Úkon údržby Interval Note STROJ Kontrola všetkých upevnení Pred každým použitím ods. 7.4 Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov Pred každým použitím ods. 6.2 Kontrola ochranného krytu kosiaceho zariadenia. Pred každým použitím ods. 6.2.1 Kontrola kosiaceho zariadenia Pred každým použitím ods. 6.2.1 Overenie stavu nabitia akumulátora. Pred každým použitím * Nabitie akumulátora Po každom použití ods. 7.2.2

Osebna varnostna oprema (OVO)

Překlad původního návodu k používání)

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

1. Společnost 2. Prohlašuje na vlastní odpovědnost, že stroj:

vyžínač/ořezávač- sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu 4. Odkazy na Harmonizované normy g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

i) Šířka řezání m) Osoba autorizovaná pro vytvoření Technického spisu: n) Místo a Datum

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy

Překlad původního návodu k používání)

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

vyžínač/ořezávač- sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

m) Osoba autorizovaná pro vytvoření Technického spisu: n) Místo a Datum

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
