NÁVOD NA OBSLUHU TR 24 Li STIGA

vhodného stroje snižuje rizika a zlepšuje kvalitu práce.

2.4 ÚDRŽBA A SKLADOVÁNÍ

3.1.2 Nevhodné použití

Pro optimalizaci autonomie akumulátoru je vždy vhodné:

3.1 Popis stroja a určené použitie.... 7
3.2 Výstražné symboly 8
3.3 Identifikačný štítok výrobku 8
3.4 Hlavné časti....8

1. MONTÁŽ 9

4.1 Jednotlivé časti pre montáž....9
4.2 Montáž tyčky 9
4.3 Montáž rukovátí 9
4.4 Montáž ochranného krytu kosiaceho zariadenia....9
4.5 Montáž indikátora vymedzenia kosenia..... 10

1. OVLÁDACIE PRVKY....10

6.1 Prípravné úkony.... 10
6.2 Bezpečnostné kontroly.... 11
6.3 Uvedenie do chodu 12
6.4 Pracovná činnosť 12
6.5 Rady pre použitie 13
6.6 Zastavenie.... 13
6.7 Po použití 13

1. BEŽNÁ ÚDRŽBA 13

7.1 Všeobecné informácie.... 13
7.2 Akumulátor....14
7.3 Čistenie stroja a motora.... 14
7.4 Upevňovacie matice a skrutky.... 14

1. MIMORIADNA ÚDRŽBA....15

8.1 Údržba kosiaceho zariadenia 15
8.2 Nabrúšenie noža na rezanie struny ..... 15

1. SKLADOVANIE....15

9.1 Uskladnenie stroja.... 15
9.2 Uskladnenie akumulátora.... 15

1. MANIPULÁCIA A PREPRAVA....16

2. SERVISNÁ SLUŽBA A OPRAVY ...... 16

3. ZÁRUČNÉ PODMIENKY 16
4. TABULKA ÚDRŽBY 16
5. IDENTIFIKÁCIA PORÚCH....17
6. VOLITEĽNÉ PRÍSLUŠENSTVO....18

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, stupeň dôležitosti je označený symbolmi s nasledujúcim významom:

POZNÁMKA alebo DÔLEŽITÁ INF.

Upresňuje alebo bližšie vysvetluje niektoré, už predtým uvedené informácie, s ciel'om vyhnút sa poškodeniu stroja a spôsobeniu škôd.

Symbol △ poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobit' poranenie obsluhy alebo tretích osôb a/alebo škody na majetku.

Odseky zvýraznené s rámčekom, tvoreným sivými bodkovanými čiarami, označujú charakteristiky volitelného príslušenstva, ktoré nie je súčasťou všetkých modelov zdokumentovaných v tomto návode. Skontrolujte, či je konkrétna charakteristika súčasťou požadovaného modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu sediacej obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3, atd'.

Časti uvedené na obrázkoch sú označené písmenami A, B, C, atd'.

Odkaz na časť C na obrázku 2 má nasledovnú formu: „Vid’ obr. 2.C“ alebo jednoducho „(obr. 2.C)“.

Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšit od zobrazených.

1.2.2 Názvy

Návod je rozdelený do kapitol a odsekov. Názov odseku „2.1 Inštruktáž“ je podnázvom názvu „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom

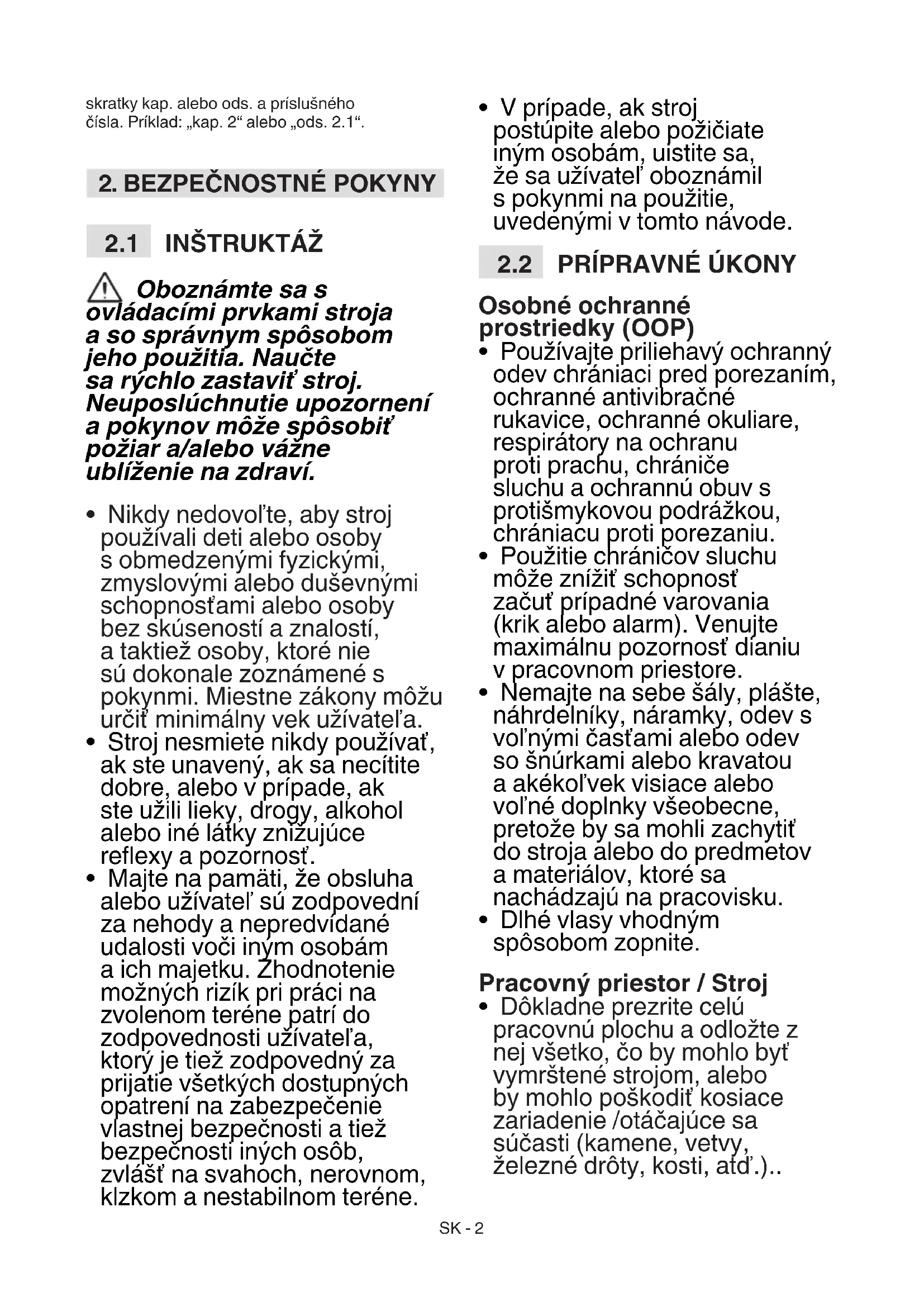

2. BEZPEČNOSTNÉ POKYNY

2.1 INŠTRUKTÁŽ

Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastavit' stroj. Neuposlúchnutie upozornení a pokynov môže spôsobit' požiar a/alebo vázne ublíženie na zdraví.

• Nikdy nedovol'te, aby stroj použivali deti alebo osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo osoby bez skúseností a znalostí, a taktiež osoby, ktoré nie sú dokonale zoznámené s pokynmi. Miestne zákony môžu určit minimálny vek užívatel'a.
• Stroj nesmietě nikdy používať, ak ste unavený, ak sa necítite dobre, alebo v prípade, ak ste užili lieky, drogy, alkohol alebo iné látky znížujúce reflexy a pozornosť.
• Majtě na pamäti, že obsluha alebo užívatel' sú zodpovední za nehody a nepredvídané udalosti voči inym osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti užívatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.

• V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa užívatel' oboznámil s pokynmi na použitie, uvedenými v tomto návode.

2.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

• Používajte priliehavý ochranný odev chrániaci pred porezaním, ochranné antivibračné rukavice, ochranné okuliare, respirátory na ochranu proti prachu, chrániče sluchu a ochrannú obuv s protišmykovou podrážkou, chrániacu proti porezaniu.
• Použitie chráničov sluchu môže znížit' schopnosť začut' prípadné varovania (krik alebo alarm). Venujte maximálnu pozornosť dianiu v pracovnom priestore.
• Nemajte na šebe šály, plášte, náhrdelníky, náramky, odev s vol'nými časťami alebo odev so šnúrkami alebo kravatou a akékol'vek visiace alebo vol'né doplnky všeobecne, pretože by sa mohli zachytiť do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.
• Dlhé vlasy vhodným spôsobom zopnite.

Pracovný priestor / Stroj

- Dôkladné prezrite celú pracovnú plochu a odložte z nej všetko, čo by mohlo byť vymrštené strojom, alebo by mohlo poškodit’ kosiace zariadenie /otáčajúce sa súčasti (kamene, vetvy, železné drôty, kosti, atd’).

2.3 POČAS POUŽITIA

Pracovný priestor

• Nepoužívajte stroj v prostredí s rizikom výbuchu, v prostredí s horl'avými kvapalinami, plynmi alebo prachom. Ked' je elektrické náradie v činnosti, tvoria sa iskry, ktoré môžu zapálit' prach alebo výpary.
• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.
• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.
• Skontrólujte, či sa iné osoby nachádzajú vo vzdialenosti najmenej 15 metrov od pracovného dosahu stroja alebo najmenej 30 metrov v prípade náročnejšieho vyžínania.
• Vyhýbajte sa práci s mokrou trávou, počas dažd’a a ak existuje nebezpečenstvo búrky, a to obzvlášť pri pravdepodobnosti bleskov.
• Nevystavujte stroj dažďu, ani ho nenechávajte vo vlhkom prostredí. Voda, ktorá vnikne do stroja, zvyšuje riziko zásahu elektrickým prúdom.
• V rámci možností sa vyhnite práci na mokrom alebo klzkom povrchu a práci na nerovnom alebo príliš strmom teréne, ktorý nezaručuje stabilitu obsluhy počas pracovnej činnosti.
• 'Venujte mimoriádnu pozornost' nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných

prekážok, ktoré by mohli obmedzovať viditel'nosť.

• Venujte vel'kú pozornost blízkosti zrázov, priekop alebo medzí.
• Na svahu koste v priečnom smere a nikdy nie smerom nahor/nadol. Bud'te opatrní a dávajte pozor pri zmene smeru a vždy sa uistite, že máte k dispozícii oporný bod a vždy sa zdržujte za kosiacim zariadením.
• Pri použití stroja blízko pri ceste, dávajte pozor na premávku.

Pravidlá správania sa

• Počas práce musí byť stroj neustále držaný pevne obidvomi rukami, pričom pohonná jednotka sa musí nachádzať na pravej strane tela a rezacia jednotka pod úrovňou opasku. Nenaťahujte príliš končatiny.

- Nedotýkajte sa telom ukostrených alebo uzemnených povrchov, ako sú rúrky, radiatory, sporáky, chladničky. Riziko zasahu elektrickým prúdom sa zvyšuje, ak je telo ukostrené alebo uzemnené.

- Zaujmite pevný a stabilný postoj a bud’te ostražití.

- Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od kosiaceho zariadenia, a to počas uvádzania do chodu i počas použitia stroja.

- Upozórnenie: Kosíace zariadenie sa otáča ešte pár sekúnd po jeho vyradení alebo po vypnutí motora.

materiálu, spôsobené kosiacim zariadením.

- Dbajte, aby nedošlo k prudkému nárazu kosiaceho zariadenia do cudzích telies/prekážok. Ak kosiace zariadenie narazí na prekážku/ predmet, môže dôjst' k spätnému rázu (kick back). Tento styk môže spôsobit' vel'mi rýchle trhnutie v opačnom smere a tlačit' kosiace zariadenie smerom nahor a smerom k operátorovi. Spätný vrh môže spôsobit' stratu kontroly nad strojom s možnými vel'mi vážnymi následkami. Aby sa zabránilo spätnému rázu, prijmite nálezité, nižšie uvedené opatrenia:

– Držte stroj pěvne obidvomi rukami a uved'te telo i ramená do polohy, ktorá vám umožní odolat' sile spätného rázu.

– Nenaťahujte ramená príliš nahor a nekoste nad úrovňou výšky pásu.

– Používajte výhradne kosiace zariadenia uvedené výrobcom.

– Dodržujte pokyny výrobcu, ktoré sa týkajú ostrenia a údržby kosiaceho zariadenia.

- Dávajte pozor, aby ste sa nezranili zariadením na odrezanie potrebnej dlžky struny.

⚠️ V prípade poškodenia alebo nehody počas pracovnej činnosti okamžite zastavte motor a oddial'te stroj, aby sa zabránilo d'alším škodám, v prípade nehôd s ublížením na zdraví tretích osôb okamžite aplikujte postupy prvej pomoci najvhodnejšie pre danú situáciu a obráťte sa

na Zdravotné Stredisko pre potrebné ošetrenie. Odstráňte akúkol'vek sutinu, ktorá by mohla spôsobit' škody a poranit' osoby alebo zvieratá, ponechaných bez dozoru.

⚠️ Dlhodobé vystavenie vibráciám môže spôsobit zranenie alebo neurovaskulárne poruchy (známe aj ako «Raynaudov fenomén» alebo «biela ruka») a to hlavne u l'udí, ktorí majú t'ažkosti s krvným obehom. Príznaky sa môžu týkat rúk, zápästia a prstov a môžu sa prejaviť stratou citlivosti, strnulosťou, svrbením, bolestou, stratou farby alebo štrukturálnymi zmenami pokožky. Tieto príznaky môžu byť ešte výraznejšie pri nízkych teplotách prostredia a/alebo pri nadmerne silnom uchopení rukováti. Pri výskyte príznakov je potrebné skrátiť čas používania stroja a obrátiť sa na lekára.

Obmedzenia použitia

- Stroj nesmú používať osoby, ktoré nie sú schopné ho udržať pevne obidvoma rukami a/alebo zostat’ počas jeho použitia na nohách v stabilnej rovnovážnej polohe.

- Nikdy nemontujte na stroj kovové kosiace prvky. Na tomto stroji je zakázané používať akéhokol'vek kovové alebo pevné nože.

- Nikdy nepoužívajte stroj s poškodenými, chýbajúcími alebo nesprávne nasadenými ochrannými krytmi.

- Nepoužívajte stroj ked' príslušenstvo/nástroje nie sú namontované v určených miestach.

• Nevypínajte, nevyradzujte a nedemontujte prítomné bezpečnostné prvky/mikrospínače ani ich nevyradzujte z činnosti.
• Nepoužívajte elektrické náradie, ak ho nie je možné vypínačom uviest správne do činnosti alebo zastaviť. Elektrické náradie, ktoré nemôže byť uvedené do činnosti vypínačom, je nebezpečné a musí byť opravené.
• Nevystavujte stroj nadmernému namáhaniu nevykonávajte s malým strojom náročné práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

2.4 ÚDRŽBA A SKLADOVANIE

Vykonávanie pravidelnej údržby a správneho skladovania zaistuje zachovanie bezpečnosti stroja a úrovne jeho výkonnosti.

Údržba

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.
• Počas nastavovania stroja si dávajte pozor, aby vám neuviazli prsty medzi pohybujúce sa kosiace zariadenie a pevné časti stroja.

⚠️ Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne hodnoty počas použitia stroja. Nevyvážený kosiaci prvok, príliš vysoká rýchlost pohybu a nedostatočná údržba výrazne

ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

Skladovanie

- Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vo vnútri miestnosti.

2.5 ZVYŠKOVÉ RIZIKÁ

Aj napriek dodržaniu všetkých bezpečnostných požiadaviek môžu pretrvávať niektorá riziká: – nebezpečenstvo poranenia prstov a rúk zachytených do otáčajúcej sa struny; – nebezpečenstvo poranenia nôh pri zásahu struny; – vymrštenie kameňov zo zeme.

2.6 AKUMULÁTOR / NABIJAČKA AKUMULÁTORA

DÔLEŽITÁ INF. Nasledujúce bezpečnostné predpisy obsahujú bezpečnostné pokyny uvedené v príslušnej príručke k akumulátoru a nabíjačke akumulátora, ktorá je priložená k stroju.

- Na nabíjanie akumulátora používajte len nabíjačky akumulátorov odporúčané výrobcom. Nevhodná nabíjačka akumulátorov môže spôsobit zásah elektrickým prúdom,

prehriatie alebo únik korozívnej kvapaliny z akumulátora.

• Používajte len akumulátory určené pre vaše zariadenie. Použitie iných akumulátorov môže spôsobit' ublíženie na zdraví a požiar.
• Pred vložením akumulátora do zariadenia sa uistite, že je vypnuté. Pri montáži akumulátora do zapnutého elektrického zariadenia môže vzniknút požiar.
• Nepoužívaný akumulátor udržujte v dostatočnej vzdialenosti od sponiek na spisy, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' skrat na kontaktoch. Skratovanie kontaktov akumulátora môže spôsobit' vznietenie alebo požiar.
• Nepoužívajte nabíjačku akumulátorov na miestach s výparmi, zápalnými látkami a neukladajte ju na l'ahko zápalné povrchy ako je papier, textília, atd'. Počas nabíjania sa nabíjačka zohrieva, čím by mohlo dôjst' k vzniku požiaru.
• Počas prepravy akumulátorov dávajte pozor, aby nedošlo k vzájomnému prepojeniu kontaktov a na prepravu akumulátorov nepoužívajte kovové obaly.

2.7 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí predstavovať významný a prioritný aspekt použitia stroja, v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušit iné osoby).
• Dôkladne dodržujte místne normy pre likvidáciu obalov, opotrebovaných súčastí alebo akýchkol'vek látok s vážnym dopadom na životné prostredie. Tento odpad nesmie byť odhodený do bežného odpadu, ale musí byť separovaný a odovzdaný do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.
• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obrátte sa na zberné stredisko v súlade s platnými miestnymi predpismi.

Nelikvidujte elektrické zariadenia spolu s domovým odpadom. Podl’a Európskej Smernice

2012/19/ES o elektrickom a elektronickom odpade a jej aplikácii vo forme národných noriem, musia byť elektrické zariadenia po skončení svojej životnosti odovzdané do separovaného zberu kvôli ich ekologickému zlikvidovaniu. Ked' sa elektrické zariadenia likvidujú na smetisku alebo vol'ne v prírode, škodlivé látky môžu preniknút do podzemných vôd a dostať sa do potravinového reťazca, čím môžu poškodiť naše zdravie. Pre získanie podrobnejších informácií o likvidácii tohto výrobku sa obráťte na Kompetentnú

organizáciu, zaoberajúcu sa domovým odpadom, alebo na vášho Predajcu.

Li-ion

Po skončení životnosti akumulátorov vykonajte ich likvidáciu a venujte pritom pozornosť nášmu životnému prostrediu. Akumulátor obsahuje materiál, ktorý je nebezpečný pre vás aj pre životné prostredie. Je potrebné ho odopnúť a zlikvidovať samostatne v zbernom stredisku, ktoré likviduje aj akumulátory s iónmi lítia.

Separovaný zber použitých výrobkov a obalov umožňuje recykláciu materiálov a ich opätovné použitie. Opätovné použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po prvotných surovinách.

3. OBOZNÁMENIE SA SO STROJOM

3.1 POPIS STROJA A URČENÉ POUŽITIE

Tento stroj je určený pre práce v záhrade a konkrétne sa jedná o vyžínač / orezávač okrajov trávnika napájaný/ú z akumulátora.

K hlavným častiam stroja patrí motor, ktorý prostredníctvom prevodového hriadel'a uvádza do činnosti kosiace zariadenie (strunová hlava).

Kosiace zariadenie pracuje na ploche približne rovnobežnej s terénom (v prípade použitia ako vyžínač) alebo približne kolmo na terén (v prípade použitia ako orezávač okrajov trávnika).

Obsluha môže ovládať hlavné ovládacie prvky tak, že sa bude neustále zdržiavať v bezpečnej vzdialenosti od rezacieho zariadenia.

3.1.1 Určené použitie

Tento stroj bol navrhnutý a vyrobený pre:

– kosenie trávy a nedrevnatého porastu (napr. na okrajoch záhonov, plantáží, stien, plotov alebo zelených priestorov s limitovanou plochou);
– dokončovanie kosenia vykonaného kosačkou;
– pre použitie jediným operátorom.

3.1.2 Nevhodné použitie

Akékol'vek iné použitie, ako je uvedené vyššie, môže byť nebezpečné a môže spôsobít poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

– nepoužívajte stroj na zametanie, naklonením strunovej hlavy. Výkon motora môže spôsobit vymrštenie predmetov a malých kameňov až do vzdialenosti 15 metrov a viac, čím môže dôjst k škodám a k zraneniam;
– úprava živých plotov alebo vykonávanie iných prác, pri ktorých kosiace zariadenie nie je používané na úrovni terénu;
– kosenie krovín, krov a kvetín a ich posekanie nadrobno;
– použitie stroja pre rezanie materiálov nerastlinného pôvodu;
– použitie stroja s kosiacim zariadením nad úrovňou remeňa obsluhy;
– použitie stroja vo verejných záhradách, parkoch, športových strediskách, na vozovkách, poliach a v lesoch;
– použitie iných kosiacich zariadení, ako sú uvedené v tabuľke „Technické parametre“. Nebezpečenstvo vážneho zranenia a ublíženia na zdraví.
– používanie stroja viac ako jednou osobou.

DÔLEŽITÁ INF. Nevhodné použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkol'vek zodpovednosti zo strany Výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného užívatel'a alebo tretích osôb bude znášať užívatel'.

Tento stroj je určený pre spotrebitel'ov – neprofesionálnych užívatel'ov. Je určený pre „domácich majstrov“.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. 2). Ich funkciou je pripomenút obsluhe chovanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou.

Tento stroj môže byť v prípade nesprávneho použitia nebezpečný pre užívatel’a aj pre iné osoby.

Pracovník poverený obsluhou tohto stroja môže byť pri každodennom opakovanom používaní v bežných podmienkach vystavený hladine hluku, rovnajúcej sa alebo prevyšujúcej 85 dB(A). Používajte chrániče sluchu a ochranné okuliare.

NEBEZPEČENSTVO VYMRŠTENIA! Venujte

pozornosť možnému vymršteniu materiálu, spôsobenému kosiacim zariadením, ktoré môže spôsobit vážne ublíženia na zdraví osôb alebo škody na majetku.

NEBEZPEČENSTVO VYMRŠTENIA! Počas

použitia stroja udržujte osoby alebo domáce zvieratá vo vzdialenosti najmenej 15 m od stroja!

Udržujte okolo stojace osoby v bezpečnej vzdialenosti.

štítky alebo výstražné štítky, ktoré sa stali nečitatelnými, je potrebné vymenit'. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK VÝROBKU

Na identifikačnom štítku sú uvedené tieto údaje (obr. 1):

Identifikačné údaje stroja prepíšte do príslušných polí štítku uvedenom na zadnej strane obalu.

DÔLEŽITÁ INF. Identifikačné údaje uvedené na identifikačnom štítku výrobku používajte zakaždým, keď sa obrátite na autorizovanú dielňu.

DÔLEŽITÁ INF. Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

3.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledujúcich hlavných častí,
ktorým zodpovedajú nasledujúce funkcie (obr. 1):

A. Pohonná jednotka: dodáva pohyb kosiacemu zariadeniu prostredníctvom prevodového hriadel'a.
B. Tyčka: spojuje zadnú rukováť s pohonnou jednotkou.
C. Kosiace zariadenie: jedná sa o prvok určený na kosenie vegetácie.

1. Strunová hlava: jedná sa o kosiace zariadenie z nylonovej struny.

D. Ochranný kryt kosiaceho zariadenia: jedná sa o bezpečnostný ochranný kryt, ktorý zabraňuje vymršteniu cudzích predmetov, ktoré boli prípadne zachytené kosiacim zariadením, d'aleko za stroj.
E. Predná rukovát: má polkruhový tvar a umožňuje ovládanie stroja.
F. Zadná rukovat: umožnuje ovládanie stroja a nachádzajú sa na nej hlavné ovládacie prvky pre zapnutie/vypnutie/zrýchlenie.
G. Akumulátor (ak nie je dodaný spolu so strojom, prečítajte si kap. 15 „volitel'né príslušenstvo“): zariadenie, ktoré dodáva elektrický prúd nástroju; jeho parametre a pokyny na použitie sú popísané v špecifickom návode.
H. Nabíjačka akumulátora (ak nie je dodaná spolu so strojom, prečítajte sí kap. 15 „volitel'né príslušenstvo“): zariadenie, ktoré sa používa na nabíjanie akumulátora.

4. MONTÁŽ

pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

Zo skladovacích a prepravných dôvodov nie je stroj kompletne zmontovaný priamo vo výrobnom závode. Pre jeho uvedenie do prevádzky je potrebné rozbaliť jednotlivé časti a zmontovať ich podľa nasledujúcich pokynov.

Vybalenie a dokončenie montáže musí byť vykonané na rovnom, pevnom povrchu, s dostatočným priestorom na manipuláciu so strojom a obalom, vždy s využitím vhodných nástrojov. Nepoužívajte stroj skôr, než vykonáte pokyny oddielu "MONTÁŽ".

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú časti určené pre montáz.

4.1.1 Rozbalenie

1. Opatrne otvorte obal a venujte pozornost zabráneniu straty jednotlivých častí.
2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.
3. Vyberte zo škatule všetky nenamontované časti.
4. Vyberte stroj zo škatule.
5. Škatul'u a obaly zlikvidujte v súlade s miestnou legislatívou.

⚠️ Pred vykonaním montáže skontrolujte, či akumulátor nie je vložený do svojho uloženia.

4.2 MONTÁŽ TYČKY

1.a Model TR 24 Li B

– Vložte a zatlačte spodnú časť tyčky (obr. 3.A) do hornej časti (obr. 3.B) dokial' neucítite cvaknutie, ktoré ju zablokuje v danej polohe.

POZNÁMKA Po vykonaní montáže

Dížku tyčky nie je možné nastavovať (ods. 6.1.3).

1.b Model TR 24 Li

– Vyrovnajte hornú časť tyčky (obr. 4.A)
so spodnou časťou (obr. 4.B) podl’a postupu, vyznačeného šípkami;
– zatlačte spodnú časť tyčky do jej hornej časti;
– po dokončení zasunutia dotiahnite otočnú rukováť (obr. 4.C) v smere vyznačenom šípkou - zatvorený visací zámok;
– uistite sa, že je spodná a horná časť tyčky dôkladne dotiahnutá.

4.3 MONTÁŽ RUKOVÄTÍ

4.3.1 Montáž prednej rukoväte

1.a Model TR 24 Li B

– Vložte prednú rukováť (obr. 5.A) na tyčku (obr. 5.B) s uložením skrutky nasmerovaným z l'avej strany.

1.b Model TR 24 Li

– Vložte prednú rukováť (obr. 6.A) na predmontovaný držiak (obr. 6.B) s uložením skrutky nasmerovaným z pravej strany.

1. Vložte skrutku a zaskrutkujte jej plastovú hlavu bez toho, aby ste ju dotáhovali (obr. 5.C, obr. 6.C).
2. Nastavte rukovät do polohy poskytujúcej obsluhe čo najlepšiu ergonómiu (kap. 6.1.2).
3. Dotiahnite rukovät.

4.4 MONTÁŽ OCHRANNÉHO KRYTU KOSIACEHO ZARIADENIA

⚠️ Navlečte si ochranné rukavice.

⚠️ Každému kosiacemu zariadeniu musí byť priradený špecifický ochranný kryt v súlade s informáciami uvedenými v tabul’ke Technické parametre.

1. Umiestnite ochranný kryt (obr. 7.A) v mieste otvorov, ktoré sa nachádzajú na spodnej strane pohonnej jednotky (obr. 7.B).
2. Upevnite ochranný kryt (obr. 7.A) dotiahnutím skrutiek (obr. 7.C) na doraz.

POZNÁMKA Na ochrannom kryte kosiaceho zariadenia sa nachádza nižšie uvedený symbol:

Označuje smer otáčania kosiaceho zariadenia

4.5 MONTÁŽ INDIKÁTORA VYMEDZENIA KOSENIA

1.a Model TR 24 Li B

– Vložte a uchyťte dve koncové časti indikátora vymedzenia kosenia (obr. 8.A) do príslušných otvorov, ktoré sa nachádzajú v pohonnej jednotke (obr. 8.B).

1.b Model TR 24 Li

– Mierne roztiahnite indikátor vymedzenia kosenia (obr. 9.A) a zasuňte ho do uloženia, ktoré sa nachádza na pohonnej jednotke (obr. 9.B).

5. OVLÁDACIE PRVKY

5.1 PÁKA OVLÁDANIA PLYNU

Umožňuje spustenie/zastavenie stroja a zároveň zarad’uje/vyrad’uje kosiace zariadenie

Použitie páky ovládania plynu (obr. 10.A) je možné len v prípade, ak bude súčasne stlačená i poistná páka plynu (obr. 10.B).

– Stlačte súčasne páku ovládania plynu a poistnú páku plynu.

⚠ Uvedenie motora do chodu spôsobí súčasné zahájenie otáčania kosiaceho zariadenia.

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizíkám a nebezpečenstvu.

6.1 PRÍPRAVNÉ ÚKONY

Pred zahájením pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné

a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce:

1. uistite sa, že akumulátor nie je vložený do svojho uloženia;
2. uved'te stroj do vodorovnej polohy tak, aby bol dobre opretý o terén;
3. nastavte priemer kosenia (ods. 6.1.1)
4. nastavte stroj z ergonomického a funkčného hl'adiska tak, aby ste ho prispôsobili postave užívatel'a a druhu pracovnej činnosti (ods. 6.1.2 - ods. 6.1.6);
5. skontrolujte akumulátor (ods. 6.1.7).

6.1.1 Nastavenie priemeru kosenia (len pri kosení za pohybu)

Je možné nastavit viac alebo menej široký priemer kosenia (30 cm alebo 25 cm).

Širší priemer kosenia pomáha rýchlejšie dokončit pracovnú činnosť a je vhodný v prípade dlhšej doby pracovnej činnosti. Menší priemer kosenia optimalizuje dobu činnosti a rýchlosť kosenia.

Pre nastavenie menšieho priemeru kosenia:

1. Odmontujte nôž na rezanie struny (obr. 11.A) od ochranného krytu kosiaceho zariadenia (obr. 11.B) odskrutkovaním skrutky (obr. 11.C);
2. otočte nôž na rezanie struny o 180°
3. len pri modeli TR 24 Li B: umiestnite nôž na rezanie struny do otvoru, ktorý sa nachádza viac na vnútornej strane;
4. namontujte spät nôž na rezanie struny (obr. 11.A) na ochranný kryt kosiaceho zariadenia (obr. 11.B).

6.1.2 Nastavenie prednej rukoväte

1. Odskrutkujte plastovú hlavu skrutky (obr. 12.A);

– posúvajte prednú rukovát, až kým nenájdete polohu, ktorá vám ergonomicky najviac vyhovuje;

– posúvajte a/alebo nasmerujte rukovát, dokial' nenájdete polohu, ktorá umožnuje čo najlepšiu ergonómiu pre obsluhu; rukovát je možné nasmerovať len dopredu.

1. Dotiahnite plastovú hlavu skrutky (obr. 12.A).

6.1.3 Nastavenie dížky tyčky (len pri modeli TR 24 Li B)

1. Povoľte skrutku s plastovou hlavou (obr. 13.A) v smere vyznačenom šípkou - otvorený visací zámok;
2. potiahnite alebo zatlačte tyčku (obr. 13.B) až do dosiahnutia požadovanej dĺžky;
3. po vykonaní nastavenia riadne dotiahnite rukováť v smere vyznačenom šípkou - zatvorený visací zámok.

1. Stlačte tlačidlo (obr. 14.A) a nastavte výšku tyčky (obr. 14.B) do jednej zo štyroch dostupných polôh (obr. 14.C);
2. uistite sa, že tyčka je riadna zaistená.

6.1.5 Nasmerovanie kosiaceho zariadenia

Nasmerovanie kosiaceho zariadenia umožnuje pracovať prechodom z režimu vyžínača do režimu orezávača okrajov trávnika a opačne (ods. 3.1).

• Stlačte tlačidlo (obr. 15.A);
  – otočte kosiace zariadenie (obr. 15.B) o 90° a uistite sa, že zostane zaistené v danej polohe.

– Potiahnite dozadu horný nátrubok (obr. 16.A);
– otočte spodnú časť tyčky o 180° (obr. 16.B) a uistite sa, že zostane zaistené v danej polohe.

Uvedený úkon vykonávajte vždy pri zastavenom stroji so zastaveným kosiacim zariadením.

6.1.6 Nastavenie indikátora vymedzenia kosenia (len pri modeli TR 24 Li B)

– Otočte dopredu indikátor vymedzenia kosenia (obr. 17.A) v blízkosti stromov, obrubníkov alebo plotov, aby sa zabránilo nárazu kosiaceho zariadenia.

6.1.7 Kontrola akumulátora

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabul'kách.

⚠ Bezpečnostné kontroly vykonajte pred každým použitím.

Predmet Výsledok
Rukoväte (obr. 1.E) Čisté, suché, správne namontované a pevne uchytené na stroji.
Ochranný kryt kosiaceho zariadenia (obr. 1.D)	správne namontovaný a pevne uchytený na stroji, neopotrebovaný/ nezhoršený a nepoškodený.
Skrutky na stroji Riadne dotiahnuté (nepovolené)
Kosiace zariadenie (obr. 1.C)	Čisté, nepoškodené a neopotrebované
Akumulátor (obr. 1.G) Žiadne poškodenie jeho plášťa a žiadny priesak tekutiny
Priechody chladiaceho vzduchu (ods. 7.3)	Neupchaté
Stroj Žiadne stopy po	poškodení alebo opotrebovaní
Páka ovládania plynu (obr. 10.A), poistná páka plynu (obr. 10.B)	Páky sa musia pohybovať vol’ne a nenásilne.
Skúšobné riadenie. Žiadna	poruchová vibrácia. Žiadny neobvyklý zvuk

6.2.2 Funkčná skúška stroja

Úkon	Výsledok
1. Uved’te do chodu (ods. 6.3);2. uvoľnite páku ovládania plynu (obr. 10.A) a poistnú páku plynu (obr. 10.B).	1. Kosiace zariadenie sa musí pohybovať.2. Páky sa musia automaticky a rýchlo vrátiť do neutrálnej polohy a stroj i kosiace zariadenie sa musia zastaviť
Stlačte len páku ovládania plynu (obr. 10.A)	Páka ovládania plynu zostane zablokovaná.

⚠ Ak sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v tabul'kách, nepoužívajte stroj! Doručte stroj do servisného strediska z dôvodu vykonania potrebných kontrol a opráv.

6.3 UVEDENIE DO CHODU

1. Uistite sa, že sa kosiace zariadenie nedotýka terénu ani iných predmetov;
2. vložte akumulátor správne do jeho uloženia (ods. 7.2.3);
3. súčasne použite páku ovládania plynu (obr. 10.A) a poistnú páku plynu (obr. 10.B).

POZNÁMKA Pri každom uvádzaní do chodu je automaticky uvoľnený nový úsek struny (ods. 6.4.2).

Pred zahájením prvého vyžínania je vhodné získat' potrebnú zručnosť so strojom a najvhodnejšími rezacími technikami, naučit' sa pevne uchopit' stroj a vykonávať pohyby potrebné pre realizáciu pracovnej činnosti.

Pri práci so strojom postupujte nižšie popísaným spôsobom:

POZNÁMKA Počas použitia je akumulátor chránený proti úplnému vybitiu ochranným zariadením, ktoré vypne stroj a zablokuje jeho činnosť.

POZNÁMKA Výdrž akumulátora (a teda aj rastlinný povrch, ktorý je možné pokosit' pred opätovným nabíjaním) je podmienená rôznymi popísanými faktormi (ods. 7.2.1).

⚠️ Používajte LEN nylonové struny. Použitie kovových strún, poplastovaných kovových strún a/alebo strún nevhodných pre strunovú hlavu, môže spôsobit' vážne zranenia.

a. Rezanie za pohybu (Vyžínanie) – Uistite sa, že sa kosiace zariadenie nachádza v režime vyžínača (ods. 6.1.5);

– postupujte rovnomerne, oblúkovým pohybom, ako pri kosení kosou, pričom nenakláňajte strunovú hlavu (obr. 18).

Skúste najprv kosiť na správnu výšku na malej ploche, aby ste potom dosiahli rovnomernú výšku udržiavaním strunovej hlavy v konštantnej vzdialenosti od terénu.

Pri náročnejšom vyžínaní je vhodné naklonit strunovú hlavu približne o 30° doľava.

⚠️ Nepostupujte uvedeným spôsobom v prípade, ak existuje riziko vymrštenia predmetov, ktoré môžu ublížit' osobám, zvieratám alebo spôsobit' škody.

b. Presné vyžínanie (Dokončovacie práce) Udržujte stroj mierne naklonený tak, aby sa spodná časť strunovej hlavy nedotýkala terénu, a aby mal porast po vyžínaní požadovanú výšku; kosiace zariadenie je potrebné neustále udržiavať v dostatočnej vzdialenosti od obsluhy.
c. Orezávanie v blízkosti plotov / základov

– Nastavte indikátor vymedzenia kosenia (ak je súčasťou, ods. 6.1.6);

– pomaly priblížte strunovú hlavu k plotu, stípikom, skalám, stene, atd'. tak, aby ste do nich nenarazili (obr. 17).

Ked' struna narazí na odolnú prekážku, môže sa pretrhnút alebo opotrebovat; ked' sa zachytí do oplotenia, môže sa prudko pretrhnút. V každom prípade, pri vyžínaní okolo chodníkov, základov, stien, atd'. môže dôjsť k väčšiemu opotrebovaniu struny ako obvykle.

d. Orezávanie okolo stromov – Nastavte indikátor vymedzenia kosenia (ak je súčasťou, ods. 6.1.6); – kráčajte okolo stromu zl’ava doprava, pomaly sa približujte ku kmeňu tak, aby ste nenarazili strunou o strom a udržujte strunovú hlavu mierne naklonenú dopredu.

Majte na pamäti, že nylonová struna sa môže roztrhnúť alebo poškodit malé kry, a že náraz nylonovej struny o kmeň kra alebo stromu s jemnou kôrou ho môže vážne poškodit.

6.4.2 Nastavenie dĺžky struny vyčnievajúcej zo strunovej hlavy počas pracovnej činnosti

Dížka struny vyčnievajúcej zo strunovej hlavy sa nastavuje:

– ked' sa struna opotrebovaním zmenší na príliš malú dĺžku;
– ked' zaznamenáte vyššie otáčanie motora ako obvykle;
– ked' si všimnete pokles účinnosti kosenia.

• Automatické uvol'nenie struny

Tento stroj je vybavený hlavou s automatickým uvoľňovaním struny.

Pre uvol'nenie d'alšej časti struny:

1. Zastavte stroj (ods. 6.6);
2. vyčkajte dve sekundy a znovu uved'te stroj do chodu.
   Struna bude uvol'nená približne o 6,36 mm. Zopakujte uvedený postup, dokial' sa struna nedostane k nožu na odrezanie struny, ktorý odreže prípadný prečnievajúci úsek struny.

- Manuálne uvol'nenie struny

Pre uvol'nenie d'alšej časti struny:

1. Zastavte stroj (ods. 6.6);
2. Odpojte akumulátor z jeho uloženia (ods. 7.2.2);
3. stlačte tlačidlo, ktoré sa nachádza na strunovej hlave (obr. 19.A) a súčasne potiahnite strunu o potrebnú dížku, aby sa dostala k nožu na odrezanie struny (obr. 19.B);
4. vrátte stroj do pracovnej polohy;
5. vložte akumulátor do jeho uloženia (ods. 7.2.3).

6.5 RADY PRE POUŽITIE

Počas použitia je vhodné pravidelne odstraňovať rastliny, ktoré sa omotajú okolo stroja, aby sa zabránilo prehriatiu motora (obr. 1.A), spôsobenému trávou zachytenou pod ochranným krytom kosiaceho zariadenia (obr. 1.D).

Postupujte nižšie uvedeným spôsobom:
– zastavte stroj (ods. 6.6);
– odopnite akumulátor (ods. 7.2.2.);
– nasad'te si pracovné rukavice;
– Skrutkovačom odstráňte zachytenú trávu, aby ste umožnili správne ochladzovanie motora.

6.6 ZASTAVENIE

Pre zastavenie stroja:

1. Uvol'nite páku ovládania plynu (obr. 10.A);
2. počkajte na zastavenie kosiaceho zariadenia.

Po zastavení stroja je potrebné niekol'ko índ na zastavenie kosiaceho zariadenia.

DÔLEŽITÁ INF. Vždy zastavte stroj počas presunov medzi jednotlivými pracovnými priestormi.

6.7 PO POUŽITÍ

• Odopnite akumulátor z jeho uloženia a nechajte ho nabit (ods. 7.2.2).
• Pred umiestnením stroja v akomkol'vek priestore nechajte motor vychladnút.
  • Vyčistite ho (ods. 7.3).
• Skontrolujte, či žiadne súčasti nie sú uvoľnené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.

DÔLEŽITÁ INF. Vždy vyberte akumulátor (ods. 7.2.2) zakaždým, ked' sa stroj nepoužíva, alebo ked' je ponechaný bez dozoru.

7. BEŽNÁ ÚDRŽBA

7.1 VŠEOBECNÉ INFORMÁCIE

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizíkám a nebezpečenstvu.

• Zastavte stroj;
- odpnite akumulátor z jeho uloženia a nechajte ho nabit' (ods. 7.2.2);
- pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
- používajte vhodný odev, pracovné rukavice a ochranné okuliare;
- prečítajte si príslušný návod;

– Intervaly údržby a jednotlivé úkony sú zhrnuté v tabul’ke „Tabul’ka údržby“ (kap. 13). Informácie v tabul’ke majú pomôčť zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podľa toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý. – Použitie neoriginálnych náhradných dielov a príslušenstva by mohlo mať negatívne dopady na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkol’vek zodpovednosť v prípade ublíženia

na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami.

– Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami.

DÔLEŽITÁ INF. Všetky úkony údržby a nastavovania, ktoré ie sú popísané v tomto návode, musia byť vykonané vašim Predajcom alebo Špecializovaným strediskom.

7.2 AKUMULÁTOR

Výdrž akumulátora (a teda aj rastlinný povrch, ktorý je možné pokosit' pred opätovným nabíjaním) podmieňujú hlavne:

a. Faktory prostredia, ktoré spôsobujú vyššiu spotrebu energie:
– kosenie hustej, vysokej alebo vlhkej vegetácie;
b. chovanie obsluhy, ktorému by sa bolo potrebné vyhnút:
– časté zapínanie a vypínanie počas pracovnej činnosti;
– použitie nevhodnej techniky pílenia vzhľadom k plánovanej pracovnej činnosti (ods. 6.4);

• kosiť trávu, ked' je suchá;
• použit čo najvhodnejšiu techniku s ohl'adom na pracovnú činnosť, ktorá má byť vykonaná.

V prípade, ked' chcete použit stroj na dlhšiu dobu, ako umožnuje štandardný akumulátor, je potrené:

• Zakúpiť druhý štandardný akumulátor a okamžite vymeníť vybitý akumulátor, bez ohrozenia plynulosti použitia;
• zakúpiť akumulátor s predíženou výdržou v porovnaní so štandardným akumulátorom (ods. 15.1).

7.2.2 Vybratie a nabitie akumulátora

1. stlačte poistný jazýček, ktorý sa nachádza v priestore pre akumulátor (obr. 20.A) a odopnite akumulátor (obr. 20.B);
2. vložte akumulátor (obr. 21.A) do jeho uloženia v nabíjačke akumulátora (obr. 21.B);

3. pripojte nabíjačku akumulátora (obr. 21.B) do zásuvky elektrickej siete s napätím, odpovedajúcim napätiu uvedenému na štítku.

4. Vykonajte kompletné nabitie akumulátora podl'a pokynov uvedených v návode k akumulátoru/nabíjačke akumulátora.

POZNÁMKA Akumulátor je vybavený ochranou, ktorá zabráni jeho nabitiu, ked' teplota nie je v rozmedzí od 0 do 45 °C.

POZNÁMKA Akumulátor môže byť nabitý kedykol'vek, tiež čiastočne, bez rizika jeho poškodenia.

7.2.3 Spätná montáz akumulátora do stroja.

1. Odpojte akumulátor (obr. 22.A) z príslušného miesta v nabíjačke akumulátorov (po dobití ho nenechávajte dlho sa prebíjať);
2. odpojte nabíjačku akumulátora (obr. 22.B) zo zásuvky elektrickej siete;
3. vložte akumulátor (obr. 23.B) do jeho uloženia tak, že ho zatlačite na doraz, dokial' nebudete počuť „kliknutie“, pri ktorom dôjde k zaisteniu akumulátora v určenej polohe a k zopnutiu elektrického kontaktu.

7.3 ČISTENIE STROJA A MOTORA

• Po každom použití vyčistite stroj čistou handrou, navlhčenou v neutrálnom čistiacom prostriedku.
• Odstráňte akúkol'vek stopu vlhkosti jemnou a suchou handrou. Vlhkošť môže spôsobit’ riziko zásahu elektrickým prúdom.
• Nepoužívajte agresívne čistiace prostriedky, ani rozpúšťadlá na čistenie plastových súčastí alebo rukovátí.
• Aby ste znížili riziko požiaru, odstráňte zo stroja a osobitne z motora zvyšky trávy, listov alebo nadmerného mazacieho tuku.
• Aby sa zabránilo prehriatiu a poškodeniu motora nebo akumulátora, vždy sa uistite, že sú mriežky pre nasávanie chladiaceho vzduchu čisté, a že nie sú upchaté nečistotami.
• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.

7.4 UPEVŇOVACIE MATICE A SKRUTKY

• Zachovajte stav skrutiek a matíc dotiahnutý, aby ste mohli byť stále istí bezpečnou činnosťou stroja.
• Pravidelne kontrolujte riadne upevnenie rukovätí.

8. MIMORIADNA ÚDRŽBA

• Zastavte stroj;
- odopnite akumulátor z jeho uloženia a nechajte ho nabit' (ods. 7.2.2);
- pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút' motor;
- používajte vhodný odev, pracovné rukavice a ochranné okuliare;
- prečítajte si príslušný návod;

8.1 ÚDRŽBA KOSIACEHO ZARIADENIA

Na tomto stroji je potrebné používať kosiace zariadenia označené kódom, uvedeným v tabul’ke Technické parametre.

Vzhl'adom k vývoju výrobku by mohli byť kosiace zariadenia uvedené v tabul'ke „Technické parametre“ medzitým vymenené za iné s obdobnými vlastnosťami, so vzájomnou zamenitel'nosťou a bezpečnosťou prevádzky.

⚠️ Nedotýkajte sa kosiaceho zariadenia, dokial' nebol vybratý akumulátor a dokial' kosiace zariadenie nie je úplne zastavené.

8.1.1 Výmena cievky v strunovej hlave

1. Stlačte dva bočné jazýčky (obr. 24.A) a odložte veko (obr. 24.B);
2. vyberte cievku (obr. 24.C);
3. vložte novú cievku (obr. 25.A), pričom dbajte, aby sa koniec struny vysunul z otvoru v hlave (obr. 25.B);
4. Namontujte spät'veko (obr. 25.C) zasunutím dvoch bočných jazýčkov (obr. 25.D) do otvorov v strunovej hlave (obr. 25.E).

8.1.2 Výmena struny v strunovej hlave

1. Vyberte cievku (ods. 8.1.1);
2. odstráňte strunu, ktorá zostala vo vnútri;
3. používajte výhradne strunu s priemerom 1,65 mm a odrežte úsek 3 m.
4. Vložte jeden koniec struny do otvoru, ktorý sa nachádza vo vnútri cievky (obr. 26.A);
5. naviňte strunu v smere hodinových ručičiek, vyznačenom šípkami (obr. 26.B) a nechajte ju vyčnievať z cievky približne 15 cm;
6. uchyťte ju o jedno z kotevných uložení (obr. 26.C), ktoré sa nachádzajú na cievke;
7. umiestnite späť cievku a namontujte veko (kap. 8.1.1).

8.2 NABRÚSENIE NOŽA NA REZANIE STRUNY

1. Odmontujte nôž na rezanie struny (obr. 11.A) od ochranného krytu kosiaceho zariadenia (obr. 11.B) odskrutkovaním skrutky (obr. 11.C);
2. upevnite nôž na rezanie struny do zveráka a nabrúste ho s použitím plochého pilníka. Dbajte pritom na zachovanie pôvodného uhla rezania.
3. namontujte spät nôž na rezanie struny (obr. 11.A) na ochranný kryt kosiaceho zariadenia (obr. 11.B).

9. SKLADOVANIE

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú popísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

9.1 USKLADNENIE STROJA

Ked' sa chystáte stroj uskladniť:

• Odopnite akumulátor z jeho uloženia a nechajte ho nabit (ods. 7.2.2).
• Pred umiestnením stroja v akomkol'vek priestore nechajte motor vychladnúť.
  • Vyčistite ho (ods. 7.3).
• Skontrolujte, či žiadne súčasti nie sú uvol'nené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.
• Stroj skladujte:
  – v suchom prostredí;
  – chránený pred poveternostnými vplyvmi;
  – na mieste, ktoré nie je prístupné deťom.
  – Pred uskladnením stroja sa uistite, že ste odložili kl'úče alebo náradie použité pri údržbe.

9.2 USKLADNENIE AKUMULÁTORA

Akumulátor je potrebné uchovávať v tieni, v chlade a v prostrediach bez výskytu vlhkosti.

POZNÁMKA V prípade dlhšej nečinnosti nabite akumulátor každé dva mesiace, aby sa predlížila jeho životnosť.

10. MANIPULÁCIA A PREPRAVA

Vždy, ked' je potrebné manipulovať so strojom alebo ho prepravovať, je potrebné:

– Zastavte stroj (ods. 6.6);
– odopnite akumulátor z jeho uloženia a nechajte ho nabit (ods. 7.2.2);
– Použite hrubé pracovné rukavice.
– Uchopte stroj výhradne za rukoväte a nasmerujte kosiace zariadenie do opačného smeru ako smer postupu.

Pri preprave stroja na kamióne je potrebné:
– umiestnite stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo,

11. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať užívatel'. Všetky úkony údržby a nastavovania, ktoré nie sú popísané v tomto návode, musia byť vykonávané vaším Predajcom alebo Špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti Záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti Výrobcu.

- Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.

• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecificky pre dané stroje.
• Neoriginálne náhradné diely a príslušenstvo nie sú schválené a ich použitie spôsobí prepadnutie záruky.
• Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli vykonaniu údržby, servisu a kontroly bezpečnostných zariadení.

12. ZÁRUČNÉ PODMIENKY

Záruka sa vzťahuje na všetky chyby materiálu a na výrobné chyby. Používatel' bude musieť pozorne sledovať všetky pokyny dodané v priloženej dokumentácii. Záruka sa nevzťahuje na škody spôsobené:

• Chýbajúcim zoznámením so sprievodnou dokumentáciou.
• Nepozornostou.
• Nevhodným alebo nedovoleným použitím a montážou.
• Použitím neoriginálnych náhradných dielov.
• Použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.

Táto záruka sa nevztahuje na:

- Bežné opotrebovanie spotrebných materiálov ako rezacie zariadenie a poistné skrutky.

- Bežné opotrebovanie.

Kupujúci je chránený zákonnými predpismi v danej krajine. Práva kupujúceho vyplývajúce z vlastných národných zákonov nie sú nijako obmedzené touto zárukou.

13. TABUL'KA ÚDRŽBY

Úkon údržby Interval Note
STROJ
Kontrola všetkých upevnení	Pred každým použitím ods. 7.4
Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov	Pred každým použitím ods. 6.2
Kontrola ochranného krytu kosiaceho zariadenia.	Pred každým použitím ods. 6.2.1
Kontrola kosiaceho zariadenia	Pred každým použitím ods. 6.2.1
Overenie stavu nabitia akumulátora.	Pred každým použitím *
Nabitie akumulátora	Po každom použití ods. 7.2.2 *
Čistenie stroja a motora	Po každom použití ods. 7.3
Overenie prípadných škôd, ktoré sa vyskytujú na stroji. V prípade potreby sa obráťte na autorizované servisné stredisko.	Po každom použití -

* Preštudujte si návod na použitie akumulátora/nabíjačky akumulátora.

14. IDENTIFIKÁCIA PORÚCH

PROBLÉM PRAVDEPODBNÁ PRÍČINA RIEŠENIE
1. Pri použití pákyovládania plynua poistnej pákyplynu, nedochádzak uvedeniu strojadochdu a kosiacezariadenie sa neotáča	Chýba akumulátor, alebonie je správne vložený	Uistite sa, že je akumulátor správne umiestnený (ods. 7.2.3)
	Vybitý akumulátor Skontrolujte stav nabitia akumulátora apodľa potreby ho dobite (ods. 7.2.2)
	Oddelitel'ná tyčky nebola úplnezasunutá do svojho uloženia	Uistite sa, že oddelitel'ná rúrka bola správne namontovaná a zasunutá (ods. 4.2)
	Páka ovládania plynu /poistná páka je chybná	Nepoužívajte stroj. Okamžite zastavtestroj, vyberte akumulátor a obráťtesa na Stredisko servisnej služby.
	Poškodený stroj Nepoužívajte stroj. Okamžite zastavtestroj, vyberte akumulátor a obráťtesa na Stredisko servisnej služby.
2. Prehriatie motora	Tráva zachytená pod ochrannýmkrytom kosiaceho zariadenia	Odstráňte zachytenú trávu (ods. 6.5)
3. Dochádza knahromadeniutrávy okolo uloženiapohonnej jednotkya strunovej hlavy	Prebieha kosenie vysokejtrávy príliš nízko pri zemi	Vysokú trávu koste pohybom zhoranadol, aby sa zabránilo jej hromadeniu.
4. Pri použitíautomatickéhouvol'nenia strunynedochádza kjej uvol'neniu	Koncová časť struny je prilepená kzvyšku struny v strunovej hlave	Namažte strunu silikónovým sprejom
	Vo vnútri cievky nie je dostatok strunyalebo bola použitá celá struna	Vymeňte cievku (kap. 8.1.1)alebo strunu (kap. 8.1.2)
	Struna bola spotrebovanáa je príliš krátka	Uvol'nite strunu manuálne (kap. 6.4.2)
	Struna je natočená na cievke tak,že je zamotaná, alebo došlo kjej zlomeniu vo vnútri cievky	Odstráňte strunu z cievky a znovuju natočte (kap. 8.1.2)
5. Kosiace zariadeniepríde do styku scudzím predmetom.	- Zastavte stroj, vyberte akumulátor a:- skontrolujte škody;- skontrolujte, či niektoré časti nie súuvol'nené a podľa potreby ich dotiahnite;- výmeny alebo opravy nechajte vykonaťv autorizovanom servisnom stredisku.
6. Nadmerný hluk a/alebo vibrácie počaspracovnej činnosti	Povolené alebo poškodené súčasti. Zastavte stroj, vyberte akumulátor a:- skontrolujte škody;- skontrolujte, či niektoré časti nie súuvol'nené a podľa potreby ich dotiahnite;- výmeny alebo opravy nechajte vykonaťv autorizovanom servisnom stredisku.
7. Zo stroja vychádzapočas jeho použitia dym	Poškodený stroj Nepoužívajte stroj. Okamžite zastavtestroj, vyberte akumulátor a obráťtesa na Stredisko servisnej služby.
8. Kapacita akumulátoraje nedostatočná	Náročné podmienky použitia s vyššímprúdovým odberom	Optimalizujte použitie (ods. 7.2.1)
	Akumulátor s nízkym výkonom sehľadom na prevádzkové nároky	Použite druhý akumulátor alebo akumulátors vyšším výkonom (ods. 15.1)
	Pokles kapacity akumulátora Zakúpte sinový akumulátor

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho Predajcu.

PROBLÉM PRAVDEPODOBNÁ PRÍČINA RIEŠENIE
9. Nabíjačka akumulátora nenabíja akumulátor	Akumulátor nie je správne vložený do nabíjačky akumulátora	Skontrolujte, či je vloženie správne (ods. 7.2.3)
	Nevhodné podmienky prostredia Nabíjajte	ve prostredí s vhodnou teplotou (pozri návod k akumulátoru/nabíjačke akumulátora)
	Znečistené kontakty Očistite kontakty
	Chýba napätie pre nabíjačku akumulátora	Skontrolujte, či je zástrčka riadne zasunutá, a či je v zásuvke elektrickej siete prúd
	Chybná nabíjačka akumulátora Vymeňte ju	za originálny náhradný diel
	-	Ak problém pretrváva, preštudujte si návod k akumulátoru/nabíjačke akumulátora.

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obrátte sa na vášho Predajcu.

15. VOLITEL'NÉ PRÍSLUŠENSTVO

15.1 AKUMULÁTORY

K dispozícii sú akumulátory rôznej kapacity, aby sa bolo možné prispôsobit' rôznym prevádzkovým potrebám (obr. 27). Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabul'ke „Technické parametre“.

15.2 NABÍJAČKA AKUMULÁTORA

Zariadenie, ktoré sa používa na nabíjanie akumulátora (obr. 28).

KAZALO

1. SPLOŠNE INFORMACIJE....1
2. VARNOSTNE NORME.... 2
3. POZNAVANJE STROJA....6

3.1 Opis stroja in njegova predvidena uporaba .... 6
3.2 Varnostni opozorilni znaki....7
3.3 Identifikacijska tablica proizvoda 7
3.4 Glavni sestavni deli....8

1. MONTAŽA 8

4.1 Komponente za montažo 8
4.2 Montaža droga 8
4.3 Montaža ročajev....9
4.4 Montaža zaščite rezalne naprave 9
4.5 Montaža indikatorja meje košnje 9

1. KOMANDE ZA UPRAVLJANJE 9

SK • Obsah a obrázky v tomto návode na používanie boli spracované menom spoločnosti STIGA SpA a sú chránené autorským právom – Reprodukcie či nepovolené pozmeňovanie tohto dokumentu, a to aj čiastočné, je zakázané.
