BRUKSANVISNING TR 24 Li STIGA

[2] Matespenning og -frekvens MAX [3] Matespenning og -frekvens NOMINAL [4] Hastighet uten belastning [5] Maksimal omdreiningshastighet for verktøyet (trådspolen) [6] Klippebredde (trådspole) [7] Diameter for trådspolens tråd (maks) [8] Artikkelnummer for klippeinnretning [9] Artikkelnummer for vern [10] Avtagbar arm [11] Vekt uten batterienhet [12] Mål [13] Lengde [14] Bredde [15] Høyde [16] Lydtrykknivå [17] Måleusikkerhet [18] Målt lydeektnivå [19] Garantert lydeektnivå [20] Vibrasjoner [22] Tilleggsutstyr på forespørsel [23] Batterienhet [24] Batterilader a) MERK: Oppgitt totalverdi for vibrasjonene har blitt målt ved å bruke en normal prøvemetode og kan brukes for å sammenligne et redskap med et annet. Den totale vibrasjonsverdien kan også brukes i en foreløpig ekspo

neringsvurdering. b) ADVARSEL: emisjon av vibrasjoner ved eektiv bruk av redskapet kan avvike fra oppgitt totalverdi i henhold til måten redskapet brukes på. Derfor er det nødvendig, under arbeidet, å ta i bruk følgende sikkerhetstiltak for å beskytte operatøren: iføre seg hansker ved bruk, begrense maskinens brukstid og korte ned på tiden som man holder inne akselerator kommandospaken.

7.4 Fastgøringsskruer og -møtrikker ................... 14

1. Løsn håndgrebet (g. 13.A) i retningen

• Anvend ikke aggressive rengøringsmidler eller opløsningsmidler til at rengøre plastdelene og håndgrebene.

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning: MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader. Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjepart og/eller ødeleggelser. De avsnittene som er merket med en rkant med stiplet grå ramme angir ekstrautstyr som ikke nnes på alle modellene som er dokumentert i denne bruksanvisningen. Kontroller om ekstrautstyret nnes på din modell. Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

Figurene i disse bruksinstruksjonene er nummerert 1, 2, 3 og så videre. Delene angitt på gurene er merket med bokstavene A, B, C, osv. En henvisning til komponent C i gur 2 angis med teksten: "Se g. 2 C" eller ganske enkelt "(Fig. 2.C)". Figurene er veiledende. De faktiske delene kan være forskjellige fra de som er avbildet.

3.1 Beskrivelse av maskinen og beregnet bruk .... 6

4.4 Montering av klippeinnretningens vern ........... 9

7.3 Rengjøring av maskinen og motoren ............ 13

8.1 Vedlikehold av klippeinnretningen ............... 14

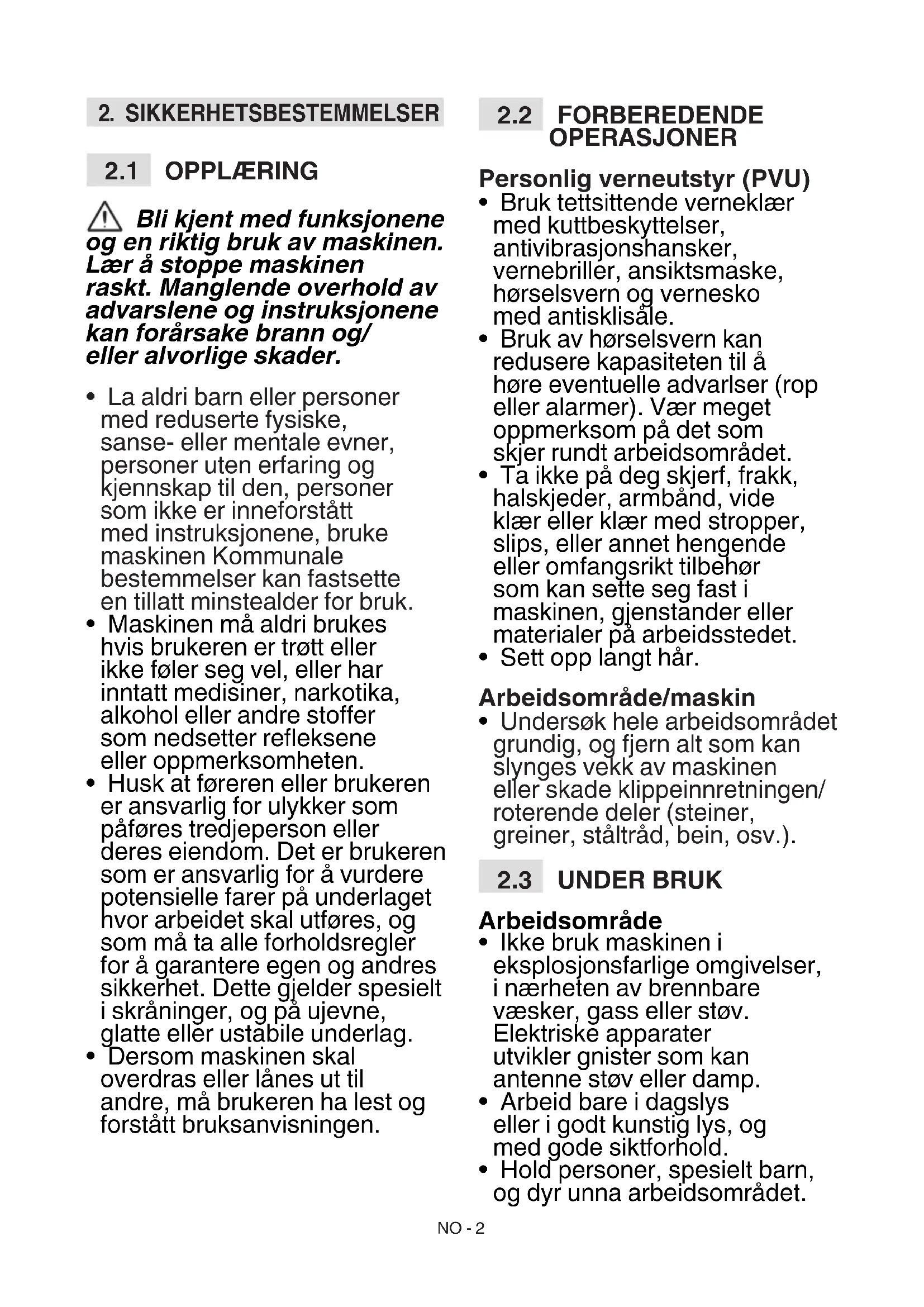

Bli kjent med funksjonene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/ eller alvorlige skader.

• La aldri barn eller personer med reduserte fysiske, sanse- eller mentale evner, personer uten erfaring og kjennskap til den, personer som ikke er inneforstått med instruksjonene, bruke maskinen Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.

• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoer som nedsetter reeksene eller oppmerksomheten.

• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjeperson eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.

• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

• Bruk tettsittende verneklær med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.

• Bruk av hørselsvern kan redusere kapasiteten til å høre eventuelle advarlser (rop eller alarmer). Vær meget oppmerksom på det som skjer rundt arbeidsområdet.

• Ta ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.

• Sett opp langt hår. Arbeidsområde/maskin

• Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/ roterende deler (steiner, greiner, ståltråd, bein, osv.).

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektriske apparater utvikler gnister som kan antenne støv eller damp.

• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.

• Hold personer, spesielt barn, og dyr unna arbeidsområdet.NO - 3 Barn må holdes under oppsyn av en voksen.

• Kontroller at alle personer benner seg minst 15 m fra maskinens aksjonsradius, eller minst 30 m for de aller farligste klippeoppgavene.

• Unngå å bruke gressklipperen på vått gress, når det regner og når det er fare for dårlig vær, spesielt hvis det er fare for lyn og torden.

• Ikke utsett maskinen for regn eller våte omgivelser. Vannet som trenger inn i et elektrisk apparat øker risikoen for elektrisk støt.

• Unngå så langt som mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer brukerens stabilitet under arbeidet.

• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.

• Vær meget forsiktig i nærheten av grøfter, skrenter eller voller.

• Arbeid på tvers i skråninger og aldri oppover/nedover. Vær veldig forsiktig når du endrer retning. Sørg for godt fotfeste og hold alltid klippeinnretningen vendt nedover.

• Vær oppmerksom på trakken når maskinen brukes i nærheten av vei. Adferd

• Hold godt fast i maskinen med begge hender under arbeidet, og hold motorenheten på høyre side av kroppen og klippeinnretningen under beltehøyde. Ikke strekk armene for langt ut.

• Unngå at motorenheten kommer i kontakt med jording via rør, radiatorer, komfyrer, kjøleskap. Risikoen for elektrisk støt øker dersom motorenheten kommer i kontakt med jording.

• Innta en fast og stabil posisjon, og gå forsiktig frem.

• Løp aldri, men gå rolig.

• Hold alltid hender og føtter langt fra kutteinnretningen, både under start og bruk av maskinen.

• Advarsel: Klippeenheten fortsetter å rotere i et par sekunder selv etter at den frakoblet, eller etter at motoren er slått av.

• Vær oppmerksom på materialet som kan slynges ut pga. klippeinnretningens bevegelse.

• Unngå å støte klippeinnretningen hardt mot fremmedlegemer/hindringer. Hvis klippeinnretningen støter mot en hindring/gjenstand, kan det oppstå et tilbakeslag (kickback). Denne kontakten kan forårsake et svært hurtig rykk i motsatt retning som skyver klippeinnretningen oppover og mot brukeren. Tilbakeslaget kan medføre tap av kontroll over maskinen og få svært alvorlige konsekvenser. Ta følgende nødvendige forholdsregler for å unngå tilbakeslag: – Hold maskinen godt fast med begge hender, og hold kroppen og armene i en stilling som gjør det mulig å motstå kraften fra et tilbakeslag. – Ikke strekk armene for langt, og ikke kutt høyere enn beltehøyde.NO - 4 – Bruk kun klippeinnretninger i samsvar med produsentens spesikasjoner. – Hold deg til produsentens anvisninger for vedlikehold av klippeinnretningen.

• Pass på å unngå skader fra redskapet brukt til å kutte tråden. Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå ere skader. Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og kontakte lege for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr. Overeksponering for vibrasjoner kan forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynauds fenomen" eller "likngre"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptomene kan omfatte hendene, håndleddene og ngrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege. Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller ikke klarer å stå i balanse under arbeidet.

• Monter aldri skjæreelementer av metall. Med denne maskinen er det forbudt å bruke blader som er stive eller av metall, av hvilken som helst type.

• Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.

• Ikke bruk maskinen hvis ikke tilbehør/redskaper er montert i de angitte punktene.

• Sikkerhetssystemene/ mikrobryterne må ikke deaktiveres eller tukles med.

• Ikke bruk det elektriske verktøyet dersom bryteren ikke kan starte eller stoppe det regelmessig. Et elektrisk verktøy som ikke kan startes ved hjelp av bryteren er farlig og må repareres.

• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

LAGRING Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå. Vedlikehold

• Maskinen må aldri brukes med slitte eller ødelagte deler. Ødelagte eller slitte deler skal byttes ut og aldri repareres.

• Under justeringer av maskinen, må du passe på og unngå å klemme ngrene mellomNO - 5 klippeinnretningen i bevegelse og maskinens faste deler. Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt kutteinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet. Oppbevaring

• For å redusere brannfaren må ikke beholdere med klippeavfall oppbevares innendørs.

2.5 RESTERENDE FARER

Resterende farer: selv om alle sikkerhetsforskriftene følges, kan det likevel foreligge visse ytterligere risikoer: – fare for skader på ngrene og hendene dersom de blir truet når tråden på spolen roterer: – fare for skader på føttene dersom de blir truet av tråden på spolen: – sprut av steiner og jord.

BATTERILADER VIKTIG De følgende sikkerhetsreglene kommer i tillegg til sikkerhetsforskriftene i batteriets og batteriladerens bruksanvisning som følger med maskinen.

• Bruk kun batteriladere anbefalt av produsenten. En uegnet batterilader kan føre til elektrisk støt, overoppheting og lekkasje av batterivæske.

• Bruk kun spesikke batterier beregnet for verktøyet. Bruk av andre batterier kan medføre personskader og brannfare.

• Pass på at apparatet er slått av før batteriet settes inn. Montering av et batteri i et elektrisk apparat som er slått på kan medføre brann.

• Hold det ubenyttede batteriet på avstand fra binders, mynter, nøkler, stifter, skruer og andre små metallgjenstander som kan kortslutte kontaktene. Kortslutning mellom batterikontaktene kan medføre antennelse eller brann.

• Bruk ikke batteriladeren i omgivelser med lettantennelige damper, væsker eller på lettantennelige overater som papir, sto osv. Batteriladeren blir varm under oppladingen, og det kan oppstå brann.

• Under transport av akkumulatorene må ikke kontaktene kobles til hverandre, og ikke bruk metallbeholderen til transporten.

Miljøvern må være førsteprioritet ved bruk av maskinen, til fordel for samholdet og miljøet der vi bor.

• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser. Ikke kast elektriske apparater i husholdningsavfallet. I henhold til direktiv 2012/19/ EU om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparater leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske apparatene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet. Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er farlige for folk og miljø. Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumsioner. Kildesortering av brukte produkter og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer miljøforurensning og reduserer behovet for råvarer.

Denne maskinen er et hageutstyr og nærmere bestemt en håndført, batteridrevet gressklipper/gresstrimmer. Maskinen består hovedsakelig av en motor som driver en klippeanordning (trådspole) via en transmisjonsaksel. Klippeinnretningen brukes ved et nivå som er parallelt med bakken (i tilfelle bruk som gressklipper) eller noe vinkelrett i forhold til bakken (i tilfelle bruk som gresstrimmer). Brukeren kan bruke hovedfunksjonene hele tiden på sikker avstand fra klippeinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til: – klipping av gress og ikke-treaktig vegetasjon (eks. langs blomsterbed, plantefelt, murer, gjerder eller grøntområder med begrenset overate; – gjøre ferdig klipping utført med ljå; – bruk av kun en person.

Enhver annen bruk, som er forskjellig fra det som er nevnt ovenfor, kan vise seg å være farlig og forårsake skader hos folk og/eller ting. Feil bruk omfatter, men er ikke begrenset til, følgende: – bruke maskinen til å børste vekk noe ved å bøye trådspolen. Motorkraften kan slynge ut gjenstander og småsteiner opp til 15 m eller lenger, og forårsake skader og lesjoner. – trimming av hekker eller annet arbeid hvor klippeinnretningen ikke brukes på bakkenivå, – klippe og stykke opp trær, hekker og blomster:NO - 7 – bruk av maskinen til klipping av annet materiale enn vegetasjon, – bruk av maskinen med klippeinnretningen høyere enn brukerens beltehøyde, – bruk av maskinen i oentlige parker, idrettssentere, langs kjøreveier, jorder og skog: – bruk av andre kutteinnretninger enn de som er oppgitt i tabellen “Tekniske data”. Fare for alvorlige skader og lesjoner. – bruk av maskinen sammen med ere personer. VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

Denne maskinen er beregnet på ikke-profesjonelle brukere. Den er beregnet på hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det nnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for å bruke den forsiktig og ta de nødvendige forholdsreglene. Symbolenes betydning: ADVARSEL! FARE! Maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig. ADVARSEL! Les bruksanvisningen før maskinen tas i bruk. Operatøren som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselsvern og vernebriller. SPRUTFARE! Vær oppmerksom på mulig utkast av materiale, forårsaket av klippeinnretning, som kan forårsake alvorlige skader hos personer eller ting. SPRUTFARE! Hold personer og husdyr på minst 15 m avstand når maskinen brukes! Hold personene rundt deg på avstand. Må ikke utsettes for regn (eller fuktighet). VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

IDENTIFIKASJONSETIKETT Identikasjonsetiketten oppgir følgende opplysninger (Fig. 1):

6. Produsentens navn og adresse

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1 ): A. Drivenhet: beveger klippeinnretningen via en drivstang.NO - 8 B. Stang: kobler det bakre håndtaket til drivenheten. C. Klippeinnretning: er elementet som klipper gress.

1. Trådholder: klippeinnretning

med nylontråd. D. Vern for klippeinnretning: det er en sikkerhetsanordningsom forhindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskin. E. Fremre håndtak: halvrund form, gjør det mulig å styre maskinen. F. Bakre håndtak: gjør det mulig å styre maskinen og hoved kontrollkommandoene er installert der. G. Batteria (hvis det ikke leveres med maskinen, se kap. 15 “tilbehør på forespørsel): gir strøm til verktøyet. Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning. H. Batterilader (hvis den ikke leveres med maskinen, se kap. 15 “tilbehør på forespørsel): enhet som brukes for å lade maskinen.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer. Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene, etter å ha fjernet emballasjen. Utpakking og fullføring av monteringen må foretas på en jevn og solid overate, med god nok plass til å ytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

1. Åpne emballasjen forsiktig og pass

på at ingen av delene forsvinner

2. Les dokumentasjonen som nnes i

esken, også bruksanvisningen.

3. Ta alle deler som ikke er montert ut av esken.

1.a Modell TR 24 Li B – Sett inn og skyv den nedre delen av stangen (Fig. 3.A) i den øvre delen (Fig. 3.B) helt til man hører klikket som låser den fast på plass. MERK Når stangen er montert, kan den ikke tas av igjen. Lengden på stangen kan reguleres (avsn. 6.1.3). 1.b Modellen TR 24 Li – Juster den øvre delen av stangen (Fig. 4.A) i den nedre delen (Fig. 4.B), ved å følge pilenes retning; – Skyv den nedre delen inn i den øvre delen på stangen; – ved fullstendig innsetting, skru knotten helt fast (Fig. 4.C) ved å følge pilens retning - lukket hengelås. – forsikre deg om at den nedre og den øvre delen av stangen har blitt ordentlig fastlåst.

2. Sett inn skruen og skru til knotten, uten

posisjonen for brukeren (kap. 6.1.2).

KLIPPEINNRETNINGENS VERN Bruk vernehansker. Til hver klippeinnretning må det være et egnet vern, som oppgitt i tabellen Tekniske data.

2. Fest beskyttelsen (Fig. 7.A) ved å stramme

skruene så langt det går (Fig. 7.C). MERK På klippeinnretningens vern finnes ølgende symbol: Angir klippeinnretningens rotasjonsretning.

Sikkerhetsspake gasspake (Fig. 10.B) gjør det mulig å bruke gasspaken (Fig. 10.A).

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje eektivt på sikreste måte.

1. forsikre seg om at batteriet

er satt riktig på plass:

2. sett gressklipperen i rett posisjon

funksjonelt synspunkt, på en slik måte at den tilpasses brukerens høyde og arbeidstype som skal utføres (avsn. 6.1.2 - avsn. 6.1.6);

(kun for klipping i bevegelse) Det er mulig å regulere en mer eller mindre bredere klippediameter (30 cm eller 25 cm). En bredere klippediameter hjelper med å gjøre unna arbeidet raskere og er ott å bruke i tilfelle arbeider som tar lang tid. Liten klippediameter otimaliserer virketiden og hastigheten ved klippingen. For å stille inn den minste klippediameteren:

1. Fjern trådkutteren (Fig. 11.A) fra

klippeinnretningens vern (Fig. 11.B) ved å skru ut skruen (Fig. 11.C);

2.NO - 10 2.a For modellen TR 24 Li B – la håndtaket gli helt til det er i den posisjonen som er mest ergonomisk for operatøren; 2.b For modellen TR 24 Li – la håndtaket gli og/eller vend håndtaket helt til du nner den posisjonen som er mest ergonomisk for operatøren; håndtaket må kun vende fremover.

3. Skru til knotten (Fig. 12.A).

6.1.3 Regulering av lengden på stangen

(kun for modellen TR 24 Li B)

1. Løsne på knotten (Fig. 13.A) ved å

følge pilens retning - åpnet hengelås.

2. dra i eller skyv stangen (Fig. 13.B)

helt til du får ønsket lengde;

3. når reguleringen er ferdig, må du

skru knotten godt til ved å følge pilens retning - lukket hengelås.

6.1.4 Regulering av høyden på stangen

høyden på stangen (Fig. 14.B) i en av de re forutsette posisjonene (Fig. 14.C);

2. forsikre deg om at stangen er godt låst fast.

6.1.5 Innstilling av klippeinnretningen

Klippeinnretningens retting gjør det mulig å arbeide mens du går over fra glessklipper modus til gresstrimmer modus og omvendt (Avsn. 3.1). For å arbeide i gresstrimmer modus: 1.a For modellen TR 24 Li – Trykk på knappen (Fig. 15.A); – vri klippeinnretningen (Fig. 15.B) med 90°, mens du forsikrer deg om at den er låst i posisjonen. 1.b For modellen TR 24 Li B – Dra den øvre koblingen bakover (FIg. 16.A); – roter den nedre delen av stangen med 180° (Fig. 16.B) , mens du forsikrer deg om at den er låst i posisjonen. Utfør alltid operasjonen med maskinen avskrudd og klippeinnretningen stoppet.

6.1.6 Regulering av indikatoren

for klippegrense (kun for modell TR 24 Li B) – Vri indikatoren for klippegrensen forover (Fig. 17.A) ved arbeid i nærheten av trær, kantsteiner eller gjerder, slik at sammenstøt med skjæreelementet unngås.

6.1.7 Kontroll av batteriet

Før hver bruk: – Kontroller batteriets lading som beskrevet i batteriets bruksanvisning.

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene. En sikkerhetskontroll skal alltid gjennomføres før bruk.

6.2.2 Funksjonstest av maskinen

1. Kutteinstallasjonen

automatisk og raskt gå tilbake til nøytral posisjon og klippeinnretningen må stoppe Trykk kun inn gasspaken (Fig. 10.A) Gasspaken må forbli låst. Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mulig å bruke maskinen! Lever maskinen til et servicesenter for nødvendige kontroller og reparasjon.

bakken eller andre gjenstander;

2. sett batteriet riktig inn i setet (avsn. 7.2.3);

3. Trykk samtidig inn gasspaken (Fig. 10.A), og

MERK Før du klipper før første gang bør du bli kjent med maskinen og de mest hensiktsmessige klippeteknikkene ved å prøve å ta på selene korrekt, ta godt fatt i maskinen og foreta de bevegelsene som arbeidet krever. For å kjøre maskinen går du frem på følgende måte: – hold alltid fast maskinen med to hender, og hold klippeinnretningen under beltehøyde. MERK Under bruk er batteriet beskyttet mot total utlading med en verneinnretning som slår av maskinen og stopper funksjonen. MERK Batteriets autonomi (og dermed gressoveraten som kan klippes før opplading) avhenger av ulike faktorer beskrevet i (avsn. 7.2.1).

6.4.1 Arbeidsteknikker

Bruk KUN nylontråder. Bruk av metalltråder, plastbelagte metalltråder og/ eller tråder som ikke passer til spolen, kan forårsake alvorlige skader og lesjoner. a. Klipping i bevegelse (skjæring) – Forsikre deg om at klippeinnretningen er i gressklipper modus (asvn. 6.1.5); – gå jevnt frem i buebevegelse, som ved bruk av en tradisjonell vanlig ljå, uten å bøye trådspolen (Fig. 18). Prøv først å klippe i riktig høyde på et lite område, for deretter å oppnå en jevn klippehøyde ved å holde trådspolen i en konstant høyde over bakken. For tyngre klipping kan det være hensiktsmessig å bøye trådspolen ca. 30° mot venstre. Ikke gå frem på denne måten dersom det er risiko for utslynging av gjenstander som kan skade personer, dyr eller eiendom. b. Finklipping (trimming) Hold maskinen lett bøyd, slik at trådspolens nedre del ikke berører bakken og kuttelinjen er på ønsket sted. Klippeinnretningen må alltid holdes langt unna brukeren. c. Klipping i nærheten av gjerder/grunnmurer – Reguler indikatoren for klippegrense hvis forutsett, avsn. 6.1.6); – ytt trådspolen langsomt inntil gjerder, plugger, steiner, vegger, osv., uten å tree dem med kraft (Fig. 17). Hvis tråden treer et solid hinder, kan tråden ødelegges eller slites, og hvis den hekter seg fast i et gjerde, kan den plutselig kuttes av. Klipping rundt fortau, grunnmurer, vegger, osv. kan uansett forårsake en større slitasje på tråden enn normalt. d. Klipping rundt trær – Reguler indikatoren for klippegrense hvis forutsett, avsn. 6.1.6); – gå rundt treet fra venstre mot høyre, og nærme deg langsomt stammen slik at du ikke slår tråden mot treet. Hold trådspolen bøyd lett fremover. Husk at nylontråden kan kutte eller skade mindre busker, og at nylontrådens slag mot stammen på busker eller trær med myk bark kan gi planten alvorlige skader.NO - 12

6.4.2 Regulering av trådlengden

under arbeidet Lengden på tråden ved spolen må reguleres: – når tråden er slitt og blir kortere: – når man merker en rotasjon ved motoren som er sterkere enn normalt: – når man merker en minsking i kutteeektivteten.

• Automatisk oppslipp av tråden Denne maskinen er utstyrt med en spole med automatisk oppslipp av tråden. For å slippe opp ny tråd:

Tråden slippes opp med cirka 6,35 mm. Gjenta prosedyren helt til trådens lengde når trådkutteren som kutter eventuell overskuddstråd.

• Manuelt oppslipp av tråden For å slippe opp ny tråd:

(Fig. 19.A) og dra samtidig for hånd tråden ut i den lengden som er nødvendig for å nå trådkutteren (Fig. 19.B);

4. sett maskinen på nytt i arbeidsposisjon;

Under bruk, anbefales det og periodisk fjerne gress som vikler seg inn i maskinen, for slik å unngå at motoren overopphetes (Fig. 1.A), grunnet gress som har satt seg fast under knivbladsikringen (Fig. 1.D). Gå frem som beskrives herunder: – stopp maskinen (avsn. 6.6); – fjern batteriet (avsn.7.2.2); – bruk arbeidshansker: – fjern gresset som sitter fast, slik at motoren kan kjøle seg ned på riktig måte.

Gjør følgende for å stoppe maskinen:

1. Slipp opp gasspaken (Fig. 10.A);

2. Vent til at klippeinnretningen stopper.

• Ta ut batteriet og sett det til lading(par 7.2.2).

• Kjøl ned motoren før maskinen settes bort til oppbevaring.

• Foreta rengjøring (avsn. 7.3).

• Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet eller kontakt et autorisert servicesenter. VIKTIG Ta alltid ut batteriet (avsn. 7.2.2) når maskinen ikke brukes eller etterlates uten tilsyn.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer. Før etvhert vedlikeholdsinngrep:

• ta ut batteriet fra setet sitt og sett det til lading (par 7.2.2);

• la motoren kjøle seg ned før maskinen settes bort til oppbevaring.

• bruke egnede klær, arbeidshansker og vernebriller:

• lese igjennom instruksjonene som følger med; – Hyppighet og type vedlikeholdsinngrep er oppgitt i “Vedlikeholdstabell” (kap. 13). Tabellen vil hjelpe deg med å holde din maskin eektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet. – Bruk av uoriginale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skylles ovennevnte produkter. – Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.NO - 13 VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne manualen skal foretas av din forhandler eller et spesialverksted.

Batteriets autonomi (og dermed gressoveraten som kan klippes før opplading) avhenger hovedsakelig av: a. miljøfaktorer som fører til økt energiforbruk: – klipping av tett, høyt og fuktig gres: b. brukerens oppførsel, som bør unngå: – å slå sagen ofte på og av under arbeidet – uegnet klippeteknikk i forhold til arbeidet som skal utføres (avsn. 6.4); Gjør følgende for å optimere batteriets autonomi:

• klipp gresset når det er tørt:

• Bruk en teknikk som er egnet for arbeidet som skal utføres. Gjør følgende hvis du ønsker å bruke maskinen til lenger arbeidsøkter enn hva som er mulig for et standardbatteri:

• Kjøp et andre standardbatteri slik at du umiddelbart kan bytte ut det utladete batteriet uten å måtte avbryte arbeidet.

• Kjøp et batteri som har en større autonomi enn et standardbatteri (avsn. 15.1).

7.2.2 Fjerning og opplading av batteriet

1. trykk på blokkeringsensen på siden

batteriladerens bruksanvisning. MERK Batteriet er utstyrt med en beskyttelse som forhindrer opplading hvis romtemperaturen ikke er på mellom 0 og +45 °C. MERK Batteriet kan lades når som helst, også delvis, uten fare for at det skades.

7.2.3 Tilbakemontering av

sete (unngå at batteriet står lenge i etter at ladingen er fullført):

3. sett inn batteriet (Fig. 23.B) i setet ved å

skyve det helt inn til man hører et "klikk" som låser fast batteriet og sikrer elektrisk kontakt.

• Rengjør alltid maskinen etter bruk med en ren klut fuktet med nøytralt rengjøringsmiddel.

• Fjern alle spor av fuktighet med en ren og myk klut. På lang sikt kan fuktighet forårsake elektrisk støt.

• Ikke bruk aggressive rengjøringsmidler eller løsemidler for å rengjøre plastdelene eller håndtakene.

• Hold gressklipperen, spesielt motoren, fri for gressrester, løv eller overødig fett for å redusere risikoen for brann.

• For å unngå overoppheting og skader på motoren eller batteriet må grillene på kjøleluftinntaket alltid holdes rene og frie for skitt.

• Ikke bruk vannsprut, og unngå å væte motoren og elektriske deler.

7.4 FESTESKRUER OG -MUTRER

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikkert å bruke.

• Kontroller jevnlig at håndtaket er festet skikkelig.

8. EKSTRAORDINÆRT VEDLIKEHOLD

Før etvhert vedlikeholdsinngrep:

• ta ut batteriet fra setet sitt og sett det til lading (par 7.2.2);

• la motoren kjøle seg ned før maskinen settes bort til oppbevaring.

• bruke egnede klær, arbeidshansker og vernebriller:

• lese igjennom instruksjonene som følger med;NO - 14

KLIPPEINNRETNINGEN I denne maskinen skal det brukes klippeinnretninger med artikkelnummeret oppgitt i tabellen Tekniske data. På grunn av produktutvikling kan klippeinnretninger oppgitt i tabellen Tekniske Data med tiden bli erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon. Ikke ta på klippeinnretningen før tenningsnøkkelen er tatt ut og klippeinnretningen har stoppet helt.

8.1.1 Bytte av tråden i trådspolen

1. Trykk på de to sideensene (Fig.

24.A) og fjern lokket (Fig. 24.B);

2. og ta ut spolen (Fig. 24.C);

3. sett inn den nye spolen (Fig. 25.A), og

pass på at enden på tråden kommer ut fra åpningen i trådspolen (Fig. 25.B);

4. Monter lokket på nytt (Fig. 25.C)

sett de to sideensene (Fig. 25.D) i åpningen i trådspolen (Fig. 25.E).

2. fjern tråden som sitter igjen inne i hullet:

7. sett på plass igjen spolen og monter

lokket på nytt (kap 8.1.1).

8.2 SLIPING AV TRÅDKUTTEREN

1. Fjern trådkutteren (Fig. 11.A) fra

klippeinnretningens vern (Fig. 11.B) ved å skru ut skruen (Fig. 11.C);

2. fest trådkutteren i en skrustikke, og slip

med en at l. Pass på å opprettholde den originale kuttevinkelen;

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

• Fjern batteriet fra setet og sørg for at det lades (avsn. 7.2.2).

• Kjøl ned motoren før maskinen settes bort til oppbevaring.

• Foreta rengjøring (avsn. 7.3).

• Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet eller kontakt et autorisert servicesenter.

• Maskinen må lagres – på et tørt sted, – beskyttet mot dårlig vær, – utilgjengelig for barn. – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

9.2 LAGRING AV BATTERIET

Batteriet må oppbevares på et skyggefylt og kjølig sted uten fuktighet. MERK Ved lange perioder uten bruk må batteriet lades hver 2. måned for å forlenge levetiden.

10. FLYTTING OG TRANSPORT

Hver gang maskinen skal yttes eller transporteres, gjør følgende: – Stoppe maskinen (avsn. 6.6); – Fjern batteriet fra setet og sørg for at det lades (avsn. 7.2.2); – Bruk kraftige arbeidshansker. – Hold fast i maskinen med kun håndtakene, og rett klippeinnretningen i motsatt retning av bevegelsesretningen. Gjør følgende ved transport av maskinen på et kjøretøy: – plasser maskinen slik at den ikke utgjør en fare for noen.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samtNO - 15 informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uegnede verksteder eller av ukvaliserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.

• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesikt for disse maskinene.

• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.

• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner. Garantien dekker ikke feil som skyldes:

• Manglende kjennskap til vedlagt dokumentasjon.

• Feil eller upassende bruk og montering.

• Bruk av uoriginale reservedeler.

• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten. Dessuten dekker garantien ikke:

• Normal slitasje av forbruksmaterialer som kutteinnretninger og sikkerhetsbolter.

• Normal slitasje. Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

13. VEDLIKEHOLDSTABELL

Inngrep Hyppighet Merknader MASKIN Kontroll av alle fester Før hver bruk avsn. 7.4 Sikkerhetskontroller/kontroll av betjeningsutstyr Før hver bruk avsn. 6.2 Tilpasning av klippeinnretningens vern. Før hver bruk avsn. 6.2.1 Kontroll av klippeinnretningen Før hver bruk avsn. 6.2.1 Kontroll av batteriets ladestatus Før hver bruk * Lading av batteriet Etter hver bruk avsn. 7.2.2

Rengjøring av maskinen og motoren Etter hver bruk avsn. 7.3 Kontroll av eventuelle skader som nnes på maskinen. Kontakt eventuelt et autorisert servicesenter. Etter hver bruk -

kommando og sikkerhetsbryteren koblet inn, starter ikke maskinen og klippeinnretningen går ikkke rundt Batteriet mangler eller er ikke satt riktig inn Forsikre deg om at batteriet er korrekt satt på plass (avsn. 7.2.3) Batteriet er utladet Kontroller ladestatus og lad opp batteriet (avsn. 7.2.2) Den avtagbare stangen har ikke blitt satt helt på plass eller riktig pè plass Forsikre seg om at den avtakbare stangen er montert og satt på plass på riktig måte (par. 4.2) Gasspak kommando/ sikkerhetsbryter defekte Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter. Ødelagt maskin Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.

av motoren Gress sitter fast under klippeinnretningens vern Fjern gresset som sitter fast (avsn. 6.5)

3. Gresset samler seg

rundt akselfestet og trådspolen Man kutter gress som er for kort Kutt høyt gress med bevegelse ovenfra og ned for å unngå oppsamlinger.

4. Tråden slippes ikke

opp når du bruker automatisk oppslipp Tråden har limt seg fast Smør med en silikonspray Det er ikke nok tråd på spolen eller det er slutt på tråden Skift ut spolen (kap. 8.1.1) eller tråden (kap. 8.1.2) Tråden er slitt og er for kort Slipp opp tråden for hånd (kap. 6.4.2) Tråden har vast seg til på spolen eller den er brukket av inni Fjern tråden fra spolen og vikle den opp på nytt (kap. 8.1.2)

5. Klippeinnretnigen

kommeri kontakt med et fremmedlegeme. - Stopp maskinen, fjern batteriet og gjør følgende: - kontroller skadene; - kontroller om det nnes deler som har løsnet, og stram dem; -se til bytter eller reparasjoner utføres ved et autorisert servicesenter.

eller vibrasjoner under arbeidet Løse eller skadde deler. Stopp maskinen, fjern batteriet og gjør følgende: - kontroller skadene; - kontroller om det nnes deler som har løsnet, og stram dem; -se til bytter eller reparasjoner utføres ved et autorisert servicesenter.

er utilstrekkelig. Tunge driftsforhold med økt energiforbruk strømopptak Optimaliser arbeidet (avsn. 7.2.1) Batteriet er utilstrekkelig ut fra driftsbehovene. Bruk et annet eller et større batteri (avsn. 15.1) Forringelse av batteriets kapasitet. Kjøp et nytt batteri. Hvis problemene fortsetter etter at du har utført disse forbedringsforslagene, må du ta kontakt med forhandleren.NO - 17

ikke batteriet. Batteriet er ikke satt riktig inn i batteriladeren. Kontroller om det er korrekt satt inn (avsn. 7.2.3) Uegnede miljøforhold. Ladingen må utføres i et miljø med egnet temperatur (se batteriets/ batteriladerens bruksanvisning) Kontaktene er skitne Rengjør kontaktene Mangel på spenning til batteriladeren. Kontroller at støpslet er satt inn og at det er spenning til stikkontakten. Batteriladeren er defekt Bytt ut med original reservedel.

Se batteriets/batteriladerens bruksanvisning hvis problemet vedvarer Hvis problemene fortsetter etter at du har utført disse forbedringsforslagene, må du ta kontakt med forhandleren.

Det nnes batterier med ulik kapasitet for å tilpasse spesikke driftsbehov (Fig. 27). Se tabellen Tekniske data for godkjente batterier for denne maskinen.

Oversettelse av orginal bruksanvisning)

Oversettelse av orginal bruksanvisning)

m) Person som har fullmakt til å utferdige teknisk dokumentasjon: n) Sted og dato
