BRUKSANVISNING GT 500e STIGA

ADVARSEL: les denne bruksanvisningen nøye før du bruker maskinen.

[5] Skærebredde (trådhoved)

[1] NO - TEKNISKE DATA
[2] MAX forsyningsspenning
[3] NOMINAL forsyningsspenning
[4] Maksimal omdreiningshastighet for verktøyet (trådspolen)
[5] Klippebredde (trådspole)
[6] Diameter for trådspolens tråd (maks)
[7] Artikkelnummer for klippeinnretning
[8] Artikelnummer for vern
[9] Avtakbar stang
[10] Vekt uten batterienhet og uten enhet for kutting
[11] Mål
[12] Lengde
[13] Bredde
[14] Høyde
[15] Lydtrykknivå
[16] Måleusikkerhet
[17] Målt lydeffektnivå
[18] Garantert lydeffektnivå
[19] Vibrasjoner
[20] Tilleggsutstyr på forespørsel
[21] Batterienhet
[22] Batterilade
[23] Batteriryggsekk
[24] Batterisimulator

(*) Bruk av dette batteriet er kun tillatt med bruk av batteriryggsekk. Det er forbudt å sette batteriet på plass i maskinen.

a) MERK: Oppgitt totalverdi for vibrasjonene har blitt målt ved å bruke en normal prøvemetode og kan brukes for å sammenligne et redskap med et annet. Den totale vibrasjonsverdien kan også brukes i en foreløpig eksponeringsvurdering.
b) ADVARSEL: emisjon av vibrasjoner ved effektiv bruk av redskapet kan avvike fra oppgitt totalverdi i henhold til måten redskapet brukes på. Derfor er det nødvendig, under arbeidet, å ta i bruk følgende sikkerhetstiltak for å beskytte operatøren: iføre seg hansker ved bruk, begrense maskinens brukstid og korte ned på tiden som man holder inne akselerator kommandospaken.

[6] Trådens diameter (max)

[7] Skärenhetens kod

[8] Skyddskod

[9] Fällbar tång

[16] Tvivel med mått

Denne maskine er designet og fremstillet til:

Gør som beskrevet i det følgende:

⚠️ Før ethvert vedligeholdelsesindgreb:

Før ethvert vedligeholdelsesindgreb:

3.1 Beskrivelse av maskinen og beregnet bruk .... 7
3.2 Sikkerhetssymboler....7
3.3 Produktets identifikasjonsmerke...... 8
3.4 Hovedkomponenter....8

1. MONTERING....9

4.1 Deler til monteringen....9
4.2 Montering av stangen....9
4.3 Montering av det fremre håndtaket......9
4.4 Montering av klippeinnretningens vern....9
4.5 Montering av indikator for klippegrense......9
4.6 KLARGJ∅RING AV BATTERIRYGGSEKKEN (hvis finnes)....9

1. BETJENINGSUTSTYR....10

5.1 Sikkerhetsbryter (innretning for aktivering/deaktivering) 10
5.2 Akseleratorens kontrollspak 10
5.3 Akseleratorens sikkerhetsspak.... 10

1. BRUK AV MASKINEN....10

6.1 Forberedende operasjoner....10
6.2 Sikkerhetskontroller.... 11
6.3 Oppstart....11
6.4 Arbeid.... 12
6.5 Råd for bruk.... 13
6.6 Stopp....13
6.7 Etter bruk.... 13

1. ORDINÄERT VEDLIKEHOLD 13

7.1 Generelt 13
7.2 Batteri....14
7.3 Rengjøring av maskinen og motoren.... 14
7.4 Festeskruer og -mutrer 14

8.1 Vedlikehold av klippeinnretningen ..... 15
8.2 Sliping av trådkutteren.... 15

1. LAGRING.... 15

9.1 Lagring av maskinen 15
9.2 Lagring av batteriet.... 15

1. FLYTTING OG TRANSPORT 16

2. SERVICE OG REPARASJONER 16

3. HVA SOM DEKKES AV GARANTIEN 16
4. VEDLIKEHOLDSTABELL 16
5. FEILS∅KING 17
6. TILBEH∅R PÅ FORESP∅RSEL....18

15.1 batterier.... 18
15.2 Batterilader.... 18
15.3 Batteriryggsekk 18
15.4 Batterisimulator.... 18

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:

MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

Symbolet angir en fare. Manglende overhod av advarslene kan føre til personskader, skader på tredjeparter og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som beskrives i denne bruksanvisningen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i denne bruksanvisningen er nummererte 1, 2, 3, osv.

Delene angitt på figurene er merket med bokstavene A, B, C, osv.

Figurene er veiledende. De virkelige delene kan være forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt.

Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser".

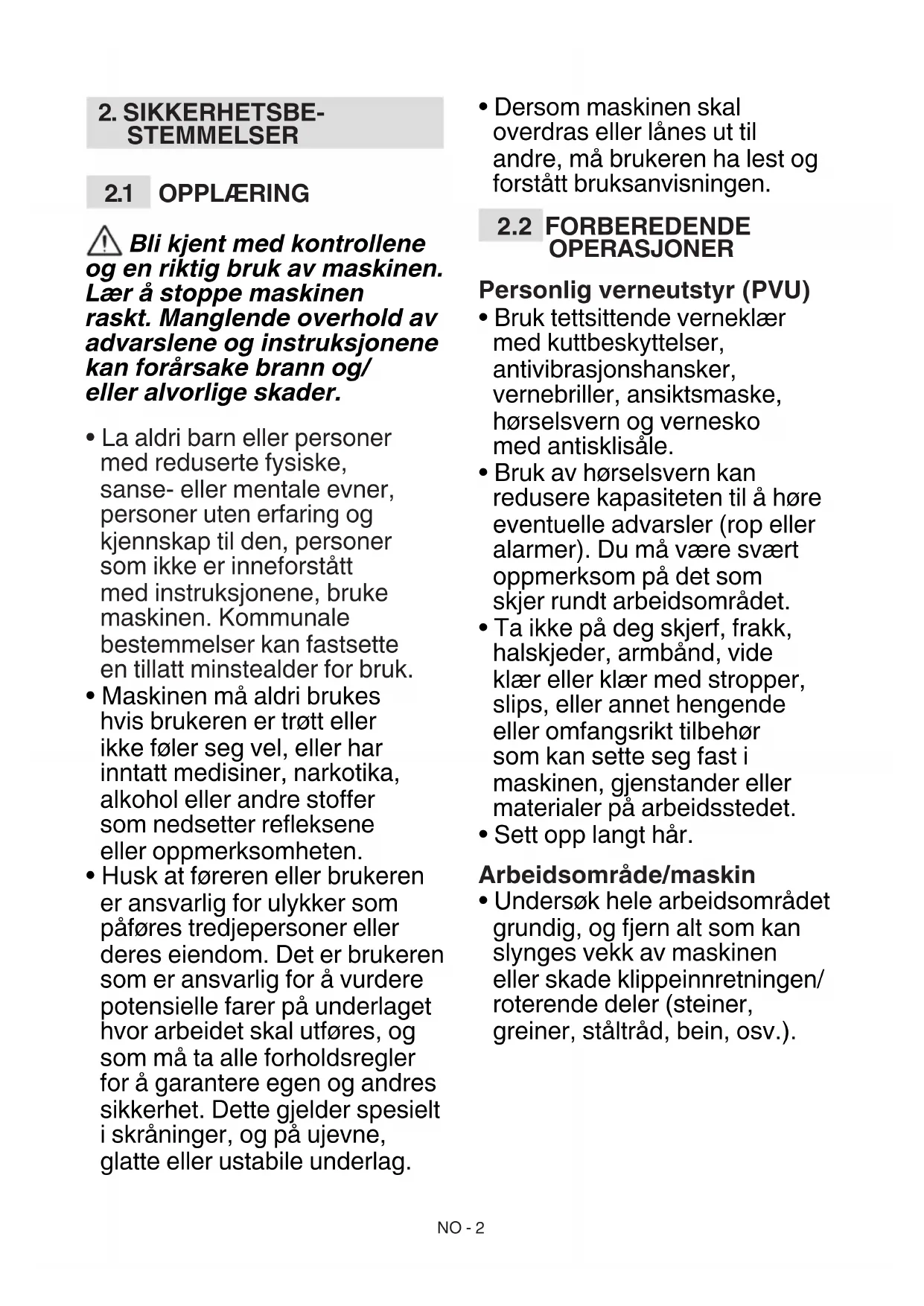

⚠ Bli kjent med kontrollene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/ eller alvorlige skader.

• La aldri barn eller personer med reduserte fysiske, sanse- eller mentale evner, personer uten erfaring og kjennskap til den, personer som ikke er inneforstått med instruksjonene, bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.
• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjepersoner eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.

- Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Bruk tettsittende verneklær med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.
• Bruk av hørselsvern kan redusere kapasiteten til å høre eventuelle advarsler (rop eller alarmer). Du må være svært oppmerksom på det som skjer rundt arbeidsområdet.
• Ta ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp langt hår.

- Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/ roterende deler (steiner, greiner, ståltråd, bein, osv.).

2.3 UNDER BRUK

Arbeidsområde

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektriske apparater utvikler gnister som kan antenne støv eller damp.
• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holdes under oppsyn av en voksen.
• Kontroller at alle personer befinner seg minst 15 m fra maskinens aksjonsradius, eller minst 30 m for de aller farligste klippeoppgavene.
• Unngå bruk på vått gress, när det regner og när det er fare for dårlig vær, spesielt hvis det er fare for lyn og torden.
• Ikke utsett maskinen for regn eller våte omgivelser. Vannet som trenger inn i et elektrisk apparat øker risikoen for elektrisk støt.
• Unngå så langt som mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer brukerens stabilitet under arbeidet.

• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.

• Vær meget forsiktig i nærheten av grøfter, skrenter eller volder.

• Arbeid på tvers i skråninger og aldri oppover/nedover. Vær veldig forsiktig når du endrer retning. Sørg for godt fotfeste og hold alltid klippeinnretningen vendt nedover.
• Vær oppmerksom på trafikken når maskinen brukes i nærheten av vei.

Adferd

• Hold godt fast i maskinen med begge hender under arbeidet, og hold motorenheten på høyre side av kroppen og klippeanordningen under beltehøyde. Ikke strekk armene for langt ut.
• Unngå at motorenheten kommer i kontakt med jording via rør, radiatorer, komfyrer, kjøleskap. Risikoen for elektrisk støt øker dersom motorenheten kommer i kontakt med jording.
• Innta en fast og stabil posisjon, og gå forsiktig frem.
• Aldri løp, men gå rolig.
• Hold alltid hender og føtter langt fra klippeinnretningen, både under start og bruk av maskinen.
• Advarsel: Klippeenheten fortsetter å rotere i et par sekunder selv etter at den frakoblet, eller etter at motoren er slått av.
• Vær oppmerksom på materialet som kan slynges ut pga. klippeinnretningens bevegelse.
• Unngå å støte klippeinnretningen hardt mot

fremmedlegemer/hindringer. Hvis klippeinnretningen støter mot en hindring/gjenstand, kan det oppstå et tilbakeslag (kickback). Denne kontakten kan forårsake et svært hurtig rykk i motsatt retning som skyver klippeinnretningen oppover og mot brukeren. Tilbakeslaget kan medføre tap av kontroll over maskinen og få svært alvorlige konsekvenser. Ta følgende nødvendige forholdsregler for å unngå tilbakeslag:

– Hold maskinen godt fast med begge hender, og hold kroppen og armene i en stilling som gjør det mulig å motstå kraften fra et tilbakeslag.

– Ikke strekk armene for langt, og ikke kutt høyere enn beltehøyde.

– Bruk kun klippeinnretninger i samsvar med produsentens spesifikasjoner.

– Hold deg til produsentens anvisninger for vedlikehold av klippeinnretningen.

• Pass på å unngå skader fra redskapet brukt til å kutte träden.

⚠ Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå flere skader; Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og henvende deg til legevakten for nødvendig

behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

Overeksponering for vibrasjoner kan forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynoud fenomen" eller "likfingre"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptomene kan omfatte hendene, håndleddene og fingrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege.

Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller ikke klarer å stå oppreist og i balanse mens arbeidet pågår.
• Monter aldri skjæreelementer av metall. Med denne maskinen er det forbudt å bruke blader som er stive eller av metall, av hvilken som helst type.

• Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.

• Ikke bruk maskinen hvis ikke tilbehør/redskaper er montert i de angitte punktene.

• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.
• Ikke bruk det elektriske verktøyet dersom bryteren ikke kan starte eller stoppe det regelmessig. Et elektrisk apparat som ikke kan startes ved hjelp av bryteren er farlig og må repareres.
• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid; Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

Vedlikehold

• Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte eller slitte deler skal byttes ut og aldri repareres.
• Under justeringer av maskinen, må du passe på og unngå å klemme fingrene mellom klippeinnretningen i bevegelse og maskinens faste deler.

Nivåene for støy og vibrasjoner som det vises til i disse instruksene er maksimale verdier for bruk av maskinen. Bruk av en dårlig

innstilt klippeinnretning, for høy hastighet og manglende vedlikehold, påvirker støyutslipp og vibrasjoner betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger. Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

Lagring

- For å redusere brannfaren må ikke beholdere med avfall oppbevares innendørs.

2.5 RESTERENDE FARER

Selv om alle sikkerhetsforskriftene følges, kan det likevel foreligge noen ytterligere risikoer:

• fare for skader på fingrene
  og hendene dersom
  de blir truffet när träden
  på spolen roterer
• fare for skader på føttene
  dersom de blir truffet
  av träden på spolen
• sprut av steiner og jord.

2.6 BATTERI/ BATTERILADER

VIKTIG De følgende sikkerhetsreglene kommer i tillegg til sikkerhetsforskriftene i batteriets og batteriladerens bruksanvisning som følger med maskinen.

- Bruk kun batteriladere anbefalt av produsenten for å lade batteriene. En uegnet

batterilader kan føre til elektrisk støt, overoppheting og lekkasje av batterivæske.

• Bruk kun spesifikke batterier beregnet for verktøyet. Bruk av andre batterier kan medføre personskader og brannfare.
• Pass på at apparatet er slått av før batteriet settes inn. Montering av et batteri i et elektrisk apparat som er slått på, kan medføre brann.
• Hold det ubenyttede batteriet på avstand fra binders, mynter, nøkler, stifter, skruer og andre små metallgjenstander som kan kortslutte kontaktene. Kortslutning mellom batterikontaktene kan føre til antennelse eller brann.
• Bruk ikke batteriladeren i omgivelser med lettantennelige damper, væsker eller på lettantennelige overflater som papir, stoff osv. Batteriladeren blir varm under oppladingen, og det kan oppstå brann.
• Under transporten av akkumulatorene må en unngå at kontaktene kobles til hverandre, og en må ikke bruke metallbeholdere ved transporten.

2.7 MILJ∅VERN

Miljøvern må være et relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i.

• Unngå å forstyrre nabolaget. Bruk alltid maskinen til akseptable tidspunkter (ikke tidlig på morgenen eller sent på kvelden när det kan forstyrre naboene).
• Følg nøye de kommunale bestemmelsene for kasting av emballasje, forringede deler eller deler som er sterkt forurensende; Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og leveres til miljøstasjoner som sørger for resirkulering av materialene.
• Følg nøye de kommunale bestemmelsene for avfallsbehandling.
• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingsstasjon i henhold til gjeldende kommunale bestemmelser.

Ikke kast elektriske apparater i husholdningsavfallet. I henhold til direktiv 2012/19/EU om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparater leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske apparatene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoffene nå grunnvannet og komme inn i næringskjeden og være til skade både

for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet.

Li-ion

Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er farlige for folk og miljø. Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumioner.

Kildesortering av brukte produkter og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer miljøforurensning og reduserer behovet for råvarer.

Denne maskinen er et hageutstyr og nærmere bestemt en håndført, batteridrevet gressklipper/gresstrimmer.

Maskinen består hovedsakelig av en motor som driver en klippeinnretning (trådspole) via en transmisjonsaksel.

Klippeinnretningen brukes ved et nivå som er parallelt med bakken (i tilfelle bruk som gressklipper) eller noe vinkelrett i forhold til bakken (i tilfelle bruk som gresstrimmer).

Brukeren kan hele tiden bruke hovedkontrollene på sikker avstand fra klippeinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• klipping av gress og vegetasjon utenom trær (eks. langs blomsterbed, plantefelt, murer, gjerder eller grøntområder med begrenset overflate);
  – gjøre ferdig klipping utført med ljå;
• bruk av kun en person.

3.1.2 Feil bruk

Enhver annen bruk enn oppgitt ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende:

– bruk av maskinen til å børste vekk noe ved å bøye trådspolen. Motorkraften kan slynge ut gjenstander og småstein opp til 15 m eller lenger, og forårsake skader på gjenstander eller personer;
– trimming av hekker eller annet arbeid hvor klippeinnretningen ikke brukes på bakkenivå,
– klippe og stykke opp trær, hekker og blomster;
- bruk av maskinen til klipping av annet materiale enn vegetasjon;
- bruk av maskinen med klippeinnretningen høyere enn brukerens beltehøyde;
- bruk av maskinen i offentlige parker, idrettssenter, langs kjøreveier, jorder og skog;
- bruk av andre klippeinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner.
- bruk av maskinen sammen med flere personer.

VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.1.3 Brukergruppe

Maskinen er beregnet på ikke profesjonelle brukere. Maskinen er ment til hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for forsiktig bruk og med de nødvendige forholdsregler.

Symbolenes betydning:

ADVARSEL! FARE! Maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig.

Les bruksanvisningen før maskinen tas i bruk.

Operatøren som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselsvern og vernebriller.

Vær oppmerksom på mulig utkast av materiale, forårsaket av klippeinnretningen, som kan forårsake alvorlige skader hos personer eller ting.

SPRUTFARE! Hold personer og husdyr på minst 15 m avstand när maskinen brukes.

Må ikke utsettes for regn (eller fuktighet).

VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONSMERKE

Etiketten som identifiserer produktet gir følgende opplysninger (Fig. 1):

1. Lydeffektnivå
2. Typegodkjenningsmerke
3. Produksjonsår

4. Type maskin

5. Serienummer

6. Produsentens navn og adresse
7. Artikelnummer

Skriv ned maskinens identifikasjonsnumre i feltene på etiketten på baksiden av omslaget.

VIKTIG Opplysningene på produktets identifikasjonsmerke må oppgis ved henvendelse til et autorisert verksted.

VIKTIG Eksempelet på samsvarserklæringen finnes helt bak i bruksanvisningen.

3.4 HOVEDKOMPONENTER

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig. 1):

A. Motorenhet: beveger klippeinnretningen via en drivstang.
B. Stang: kobler det bakre håndtaket til drivenheten.
C. Klippeinnretning: er elementet som klipper vegetasjonen.
1. Trådholder: klippeinnretning med nylonontråd.
D. Vern for klippeinnretning: det er en sikkerhetsanordning som forhindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskinen.
E. Fremre håndtak: halvrund form, gjør det mulig å styre maskinen.
F. Bakre håndtak: gjør det mulig å styre maskinen og her er hovedkontrollene installert.
G. Batteria (hvis det ikke leveres med maskinen, se kap. 15 "tilbehør på forespørsel): Gir strøm til verktøyet Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning.
H. Batterilader(hvis den ikke leveres med maskinen, se kap. 15 "tilbehør på forespørsel): enhet til bruk for lading av batteriet. Det finnes to modeller batteriladere: H1 (hurtig batterilading); H2 (standard batterilader).
I. Batteriryggsekk (redskap på forespørsel, avsn.15.3): innretning som bærer batteriene.
J. Koblingsledning: ledning som kobler maskinen til batteriryggsekken.
K. Batterisimulator (redskap på forespørsel, avsn.15.4): när den er innsatt i maskinen tillater den bruk av batteriryggsekken.

4. MONTERING

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene etter å ha fjernet emballasjen.

⚠ Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

4.1 DELER TIL MONTERINGEN

I emballasjen finnes delene for monteringen.

4.1.1 Utpakking

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner.
2. Les dokumentasjonen som finnes i esken, også bruksanvisningen.
3. Ta alle deler som ikke er montert ut av esken.
4. Ta maskinen ut av esken.
5. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

⚠️ Før monteringen, kontroller at batteriet ikke er satt på plass.

4.2 MONTERING AV STANGEN

- Sett inn og skyv den nedre delen av stangen (Fig. 3.A) i den øvre delen (Fig. 3.B) helt til man hører klikket som låser den fast på plass. Det er mulig å demontere stangen ved å trykke på knappen (Fig. 3.C).

– Innfør håndtaket framme (Fig. 4.A) på støtten (Fig. 4.B), skru fast håndtaket med den tilhørende skruen (Fig. 4.C), stram mutteren fra motsatt side (Fig. 4.D).

4.4 MONTERING AV KLIPPEINNRETNINGENS VERN

⚠️ Bruk vernehansker.

⚠ Til hver klippeinnretning må det være et egnet vern, som oppgitt i tabellen Tekniske data.

1. Plasser beskyttelsen (Fig. 5.A) på høyde med hullene som finnes på drivmotoren (Fig. 5.B).
2. Fest beskyttelsen (Fig. 5.A) ved å stramme skruene helt (Fig. 5.C).

MERK På klippeinnretningens vern finnes fölgende symbol:

Angir klippeinnretningens rotasjonsretning.

4.5 MONTERING AV INDIKATOR FOR KLIPPEGRENSE

- Sett inn og hekt på de to endene på indikatoren for klippegrensen (Fig. 6.A) i de tilhørende hullene som finnes på drivmotoren (Fig. 6.B).

4.6 KLARGJ∅RING AV BATTERIRYGGSEKKEN (HVIS FINNES)

Batteriryggsekken leveres montert (Fig. 1.I) og kan frigjøres fra støtten til selene (Fig. 7) og transporteres for hånd. For å frigjøre batteriryggsekken, trykk på de to øvre knappene (Fig. 7.A). Batterirommene er på begge sider av ryggsekken (Fig. 8) På høyre side finner du:

• ledningens kontakt (Fig. 9.A)
- batterivelger (Fig. 9.B)
- en USB-kontakt for lading av annet utstyr (f.eks. mobiltelefoner) (Fig. 9.C)

For å unngå løse ledninger, finnes det passasjer på begge sider og i området bak, som strømledningen kan passere igjennom.

5. BETJENINGSUTSTYR

5.1 SIKKERHETSBRYTER (INNRETNING FOR AKTIVERING/DEAKTIVERING)

Ved å trykke på denne knappen aktiverer og deaktiverer man maskinens elektriske krets (Fig. 10.C).

Et led er tent: maskinens elektriske krets er aktiv. Maskinen er klar til bruk. Begge led er tent: maskinen er i drift (Fig. 10.D).

VIKTIG Under flytting må man aldri plassere fingeren på knappen for å forhindre utilsiktet påslåing.

Ikonet "Forsiktig" (Fig. 10.E) tennes ved havari i maskinen (se tabellen som identifiserer problemene, avsn. 14).

5.2 AKSELERATORENS KONTROLLSPAK

Starter/stopper motoren og samtidig kobler til/kobler ut klippeinnretningen.

– trykk samtidig på kontrollspaken til akseleratoren og akseleratorens sikkerhetsspak.

Start av motoren medfører samtidig obbling av klippeinnretningen.

Akseleratorens sikkerhetsspak (Fig. 10.B) gjør det mulig å bruke akseleratorens kontrollspak (Fig. 10.A).

6. BRUK AV MASKINEN

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje effektivt på sikreste måte:

1. forsikre seg om at batteriet er satt riktig på plass
2. sett maskinen i rett posisjon og godt plassert på bakken
3. reguler maskinen ut fra et ergonomisk og funksjonelt synspunkt, på en slik måte at den tilpasses brukerens høyde og typen arbeid som skal utføres (avsn. 6.1.1 - avsn. 6.1.4);
4. kontroller batteriet (avsn. 6.1.5).

6.1.1 Justering av fremre håndtak

1. Løsne på klemmen (Fig. 11.A);
2. la håndtaket gli helt til det er i den posisjonen som er mest ergonomisk for operatøren;
3. stramme klemmen.

6.1.2 Regulering av lengden på stangen

1. Løsne på knotten (Fig. 12.A) ved å følge pilens retning - åpnet hengelås
2. dra i eller skyv stangen (Fig. 12.B) helt til du får ønsket lengde;
3. när reguleringen er ferdig, må du skru knotten godt til ved å følge pilens retning - lukket hengelås.

6.1.3 Innstilling av klippeinnretningen

Retningen til klippeinnretningen gjør det mulig å arbeide ved å gå fra modaliteten for plenklipping over på modaliteten for kantklipping og omvendt.

For å arbeide i gresstrimmer modus: – Trykk på knappen (Fig. 13.A); – Drei klippeinnretningen (Fig. 13.B) 90° mens du forsikrer deg om at den er blokkert i posisjonen.

⚠️ Utfør alltid operasjonen med maskinen avskrudd og klippeinnretningen stoppet.

6.1.4 Regulering av indikatoren for klippegrense

– Vri indikatoren for klippegrensen forover (Fig. 14.A) ved arbeid i nærheten av trær, kantsteiner eller gjerder, slik at sammenstøt med skjæreelementet unngås.

6.1.5 Kontroll av batteriet

Før hver bruk:

- Kontroller batteriets lading som beskrevet i batteriets bruksanvisning.

1. Sett batteriet inn i ett av rommene i batteriryggsekken (Fig. 8) ved å skyve det helt inn til du hører "klikket" som blokkerer batteriet og sikrer elektrisk kontakt.
2. Koble ledningen i den tilhørende kontakten (Fig. 9.A) og roter den helt til du hører "klikket" som blokkerer ledningen og sikrer elektrisk kontakt.
3. Juster selene og lukk dem igjen på fremsiden (Fig. 15).

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

En sikkerhetskontroll skal alltid gjennomføres før bruk.

6.2.1 Generell kontroll

Tema Resultat
Håndtak (Fig. 1.E) Rene, tørre, festet riktig og skikkelig til maskinen.
Klippeinnretningens vern (Fig. 1.D)	Festet godt på riktig måte til maskinen, ikke slitt/ forringet eller ødelagt.
Skruer på maskinen Godt festet (ikke løsnet)
Klippeinnretning (Fig. 1 C)	Ren, ikke skadet eller slitt
Batteri (Fig. 1.G) Ingen skade på forpakningen, ingen væskelekkasje
Kjøleluftpassasjer (avsn. 7.3)	Ikke tilstoppet

Maskin Ingen tegn til skader	eller slitasje
Akseleratorens kontrollspak (Fig. 10.A), akseleratorens sikkerhetsspak (Fig. 10.B)	Må beveges fritt og uten tvang.
Prøvekjøring Ingen unormale	vibrasjoner.Ingen unormale lyder

6.2.2 Funksjonstest av maskinen

Handling	Resultat
1. Sett inn batteriet i setet (avsn. 7.2.3);2. trykk på sikkerhetsknappen (Fig. 10.C)	Led (Fig. 10.D) må tennes (den elektriske kretsen er aktivert).
1. Start maskinen (avsn. 6.3);2. aktiverer samtidig akseleratorens kontrollspak (Fig. 10.A) og akseleratorens sikkerhetsspak (Fig. 10.B);3. slipp opp akseleratorens kontrollspak (Fig. 10.A) og akseleratorens sikkerhetsspak (Fig. 10.B).	1. Klippeinnretningen må ikke bevege seg.2. Klippeinnretningen må bevege seg.3. Spakene må automatisk og raskt gå tilbake til nøytral posisjon og klippeinnretningen må stoppe.
Trykk kun inn spaken for styring av akseleratoren (Fig. 10.A).	A kseleratorens kontrollspak låses.

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mulig å bruke maskinen! Lever maskinen inn til et servicesenter for nødvendige kontroller og reparasjon.

6.3 OPPSTART

6.3.1 Start med batteri

1. Forsikre deg om at knivbladet ikke berører bakken eller andre gjenstander;
2. Sett batteriet inn på plass (Fig. 16.B) (avsn. 7.2.3);
3. Trykk samtidig på akseleratorens kontrollspak (Fig. 10.A), og akseleratorens sikkerhetsspak(Fig. 10.B).

MERK Ved hver oppstart vil automatisk ny tråd slippes opp (avsn. 6.4.2).

6.3.2 Start med batterisimulator (hvis finnes)

1. Forsikre deg om at knivbladet ikke berører bakken eller andre gjenstander;
2. Sett batterisimulatoren riktig inn i maskinen (Fig.16.J);
3. Fest koblingsledningen til batterisimulatoren (Fig.16.I);
4. velg batteriet som skal aktiveres ved velgeren (Fig. 9.B);
5. trykk på sikkerhetsknappen (Fig. 10.C);
6. Trykk samtidig på knivbladets kontrollspak (Fig. 10.A) og sikkerhetsbryteren (Fig. 10.B).

6.4 ARBEID

MERK Før du klipper før første gang bør du bli kjent med maskinen og de mest hensiktsmessige klippeteknikkene ved å prøve å ta på selene korrekt, ta godt fatt i maskinen og foreta de bevegelsene som arbeidet krever.

For å bruke maskinen går du frem på følgende måte:

– hold alltid fast maskinen med to hender, og hold klippeinnretningen under beltehøyde.

MERK Under bruk er batteriet beskyttet mot total utlading med en verneinnretning som slår av maskinen og stopper funksjonen.

MERK Batteriets autonomi (og dermed gressoverflaten som kan klippes før opplading) avhenger av ulike faktorer (avsn. 7.2.1).

MERK Etter at maskinen har stätt ubrukt i ett minutt, slår den seg av automatisk dersom den var påslått.

6.4.1 Arbeidsteknikker

⚠️ Bruk KUN nylontråder. Bruk av metallträder, plastbelagte metallträder og/eller tråder som ikke passer til spolen, kan forårsake alvorlige skader og lesjoner.

a. Klipping i bevegelse (skjæring)

• Forsikre deg om at klippeinnretningen er i gressklipper modus (avsn. 6.1.3);
  – gå jevnt frem i buebevegelse, som ved bruk av en tradisjonell vanlig ljå, uten å bøye trådspolen (Fig. 17).

Prøv først å klippe i riktig høyde på et lite område, for deretter å oppnå en jevn klippehøyde ved å holde trådspolen i en konstant høyde over bakken.

For tyngre klipping kan det være hensiktsmessig å bøye trådspolen ca. 30° mot venstre.

Ikke gå frem på denne måten dersom det er risiko for utslynging av gjenstander som kan skade personer, dyr eller eiendom.

b. Finklipping (trimming)

Hold maskinen lett bøyd, slik at trådspolens nedre del ikke berører bakken og kuttelinjen er på ønsket sted. Klippeinnretningen må alltid holdes langt unna brukeren.

c. Klipping i nærheten av gjerder/grunnmurer

- Reguler indikatoren for klippegrense hvis dette forutsettes, avsn. 6.1.4);

- flytt trådspolen langsomt inntil gjerder, plugger, steiner, vegger, osv., uten å treffe dem med kraft (Fig. 14).

Hvis tråden treffer et solid hinder, kan tråden ødelegges eller slites, og hvis den hekter seg fast i et gjerde, kan den plutselig kuttes av. Klipping rundt fortau, grunnmurer, vegger, osv. kan uansett forårsake en større slitasje på tråden enn normalt.

– gå rundt treet fra venstre mot høyre, og nærme deg langsomt stammen slik at du ikke slår tråden mot treet. Hold trådspolen bøyd lett fremover.

Husk at nylontråden kan kutte eller skade mindre busker, og at nylontrådens slag mot stammen på busker eller trær med myk bark kan gi planten alvorlige skader.

Denne maskinen er utstyrt med en spole med automatisk frigjøring av tråden.

For å slippe opp ny tråd:

1. stopp maskinen (avsn. 6.6);
2. vent to sekunder og start maskinen på nytt. Diameteren for kutt er stilt inn på 30 cm.
   Gjenta prosedyren helt til lengden til tråden när kniven for kutting av tråd (Fig. 18.A) som vil kutte lengden som eventuelt er til overs.

6.5 RÅD FOR BRUK

Under bruk, anbefales det og periodisk fjerne gress som vikler seg inn i maskinen, for slik å unngå at motoren overopphetes (Fig. 1.A), grunnet gress som har satt seg fast under knivbladsikringen (Fig. 1.D).

• stans maskinen (avsn. 6.6);
  – fjern batteriet (avsn.7.2.2);
• bruk arbeidshansker
  – fjern gresset som sitter fast, slik at motoren kan kjøle seg ned på riktig måte.

6.6 STOPP

Gjør følgende for å stoppe maskinen:

1. slipp opp akseleratorens kontrollspak (Fig. 10.A).
2. Vent til at klippeinnretningen stopper.

⚠ Etter å ha stoppet maskinen, tar det flere sekunder før klippeinnretningen stanser.

6.7.1 Etter bruk med batteriet

• Ta ut batteriet og sett det til lading (par 7.2.2).
• La motoren kjøles ned før maskinen settes bort til oppbevaring.
• Utføre rengjøringen (avsnitt 7.3).
• Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter.

6.7.2 Etter bruk med batterisimulator (hvis finnes)

1. Flytt velgeren til batteriyggsekken (Fig. 9.B) til "OFF".
2. Ta batterisimulatoren ut av maskinen (Fig. 19.J).
3. Trekk ut batteriryggsekken;
4. frakoble koblingsledningen fra batterisimulatoren (Fig.19.I) og ryggsekken (fig. 9.A)
5. Ta batteriet ut av ryggsekken (Fig. 20) og sørg for at det lades (avsn. 7.2.2).
6. La motoren kjøle seg ned før maskinen settes bort til oppbevaring;
7. Utfør rengjøringen (avsnitt 7.3).
8. Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter.

VIKTIG Ta alltid ut batteriet (avsn. 7.2.2) när maskinen ikke brukes eller etterlates uten tilsyn.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

⚠️ Før ethvert vedlikeholdsinngrep:

• Stopp maskinen
  • ta ut batteriet fra setet sitt og sett det til lading (par 7.2.2);
• la motoren kjøle seg ned før maskinen settes bort til oppbevaring
• bruke egnede klær, arbeidshansker og vernebriller
• Les instruksjonene.

- Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell" (kap.

13). Tabellen vil hjelpe deg med å holde din maskin effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Utfør oppgaven i samsvar med det aktuelle intervallet.

– Bruk av ikke originale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet.

Produsenten frasier seg ethvert ansvar ved skader som skyldes ovennevnte produkter.

– Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

VIKTIG Alt vedlikeholds- og

justeringsarbeid som ikke er beskrevet i denne bruksanvisningen skal foretas av din forhandler eller et spesialverksted.

7.2 BATTERI

7.2.1 Batteriets autonomi

Batteriets autonomi (og dermed overflaten som kan klippes før opplading) avhenger hovedsakelig av:

a. miljøfaktorer som fører til økt energiforbruk:
- klipping av tett, høyt og fuktig gres
b. brukerens oppførsel, som bør unngå:
- å slå maskinen ofte på og av under arbeidet
– uegnet klippeteknikk i forhold til arbeidet som skal utføres (avsn. 6.4.1).

Gjør følgende for å optimere batteriets autonomi:

• klipp gresset när det er tört
• bruk teknikken som egner seg best for arbeidet som skal utføres (avsn. 6.4.1).

Gjør følgende hvis du ønsker å bruke maskinen til lenger arbeidsøkter enn hva som er mulig for et standardbatteri:

• Kjøp et andre standardbatteri slik at du umiddelbart kan bytte ut det utladete batteriet uten å måtte avbryte arbeidet
• Kjøp et batteri som har en større autonomi enn et standardbatteri (avsn. 15.1).

7.2.2 Ta ut og lade batteriet

1. Trykk på läseknappen på maskinens batteri (Fig. 19.A) eller på ryggsekkens batteri (Fig. 20.A) (hvis finnes).
2. Ta batteriet ut av maskinen (Fig. 19.B) eller batteriryggsekken (Fig. 20.B) (hvis finnes);
3. sett batteriet (Fig. 21.A) inn i batteriladeren (Fig. 21.B);
4. koble batteriladeren (Fig. 21.C) til et strømuttak, med en spenning som tilsvarer den som er indikert på skiltet.
5. lad batteriet helt ved å følge indikasjonene i håndboken til batteriet/batteriladeren.

MERK Batteriet er utstyrt med en beskyttelse som forhindrer opplading hvis romtemperaturen ikke er på mellom 0 og +45 °C. MERK Batteriet kan lades när som helst, også delvis, uten fare for at det skades.

7.2.3 Tilbakemontering av batteriet på maskinen

Fullfør ladingen:

1. Ta batteriet (Fig. 22.A) ut av batteriladeren (Fig. 22.B) (unngå at det står på landing när ladingen er ferdig);
2. koble batteriladeren (Fig. 22.C) fra strømnettet;
3. Sett batteriet inn i maskinen (Fig. 23.B) eller i batteriryggsekken (Fig. 8) (hvis finnes)
4. Skyv batteriet helt inn til du hører "klikket" som blokkerer batteriet og sikrer elektrisk kontakt.

7.3 RENGJ∅RING AV MASKINEN OG MOTOREN

• Rengjør alltid maskinen etter bruk med en ren klut fuktet med nøytralt rengjøringsmiddel.
• Fjern alle spor av fuktighet med en ren og myk klut. På lang sikt kan fuktighet forårsake elektrisk støt.
• Ikke bruk aggressive rengjøringsmidler eller løsemidler for å rengjøre plastdelene eller håndtakene.
• Hold maskinen, spesielt motoren, fri for gressrester, løv eller overflødig fett for å redusere brannfaren.
• For å unngå overoppheting og skader på motoren eller batteriet må grillene på kjøleluftinntaket alltid holdes rene og frie for skitt.
• Ikke bruk vannsprut, og unngå å væte motoren og elektriske deler.

7.4 FESTESKRUER OG -MUTRER

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikker å bruke.
• Kontroller jevnlig at håndtaket er festet skikkelig.

8. EKSTRAORDINÄERT VEDLIKEHOLD

Før ethvert vedlikeholdsinngrep:

• Stopp maskinen
  • ta ut batteriet fra setet sitt og sett det til lading (par 7.2.2);

• la motoren kjøle seg ned før maskinen settes bort til oppbevaring

• bruke egnede klær, arbeidshansker og vernebriller
• Les instruksjonene.

Forsiktig! Fare for skader på grunn nrlige komponenter i bevegelse!

8.1 VEDLIKEHOLD AV KLIPPEINNRETNINGEN

I denne maskinen skal det brukes klippeinnretninger med artikkelnummeret oppgitt i tabellen Tekniske data.

På grunn av produktutvikling kan klippeinnretninger oppgitt i tabellen Tekniske Data med tiden bli erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

Ikke ta på klippeinnretningen

før batteriet er fjernet og klippeinnretningen har stoppet helt.

1. Trykk på de to sideflikene (Fig. 24.A) og ta av lokket (Fig. 24.B);
2. og ta ut spolen (Fig. 24.C);
3. sett inn den nye spolen (Fig. 25.A), og pass på at enden på tråden kommer ut fra åpningen i trådspolen (Fig. 25.B);
4. Sett på lokket (Fig. 25.C) igjen ved å sette de to sideflensene (Fig. 25.D) inn i åpningene i trådholderen (Fig. 25.E).

1. Fjerning av spolen (avsn. 8.1.1)
2. fjern tråden som sitter igjen inne i hullet
3. bruk kun tråd med diameter 1,6 mm og klipp av en lengde på 3 m.
4. juster trådene som kommer ut fra de to hullene i like deler
5. innfør en enden til tråden i hullet inne i spolen (Fig. 26.A) og lå tråden komme ut av motsatt åpning;
6. snurr tråden med urviseren, som vist av pilene (Fig. 26.B), og la den stikke cirka 15 cm ut fra spolen;
7. hekt den på et av festesetene (Fig. 26.C) som finnes på spolen;
8. sett på plass igjen spolen og monter lokket på nytt (kap 8.1.1).

8.2 SLIPING AV TRÅDKUTTEREN

1. Ta trådkutteren (Fig. 18.A) ut av klippeinnretningens vern (Fig. 18.B) ved å skru ut de to skruene (Fig. 18.C);
2. fest trådkutteren i en skrustikke, og slip med en flat fil. Pass på å opprettholde den originale kuttevinkelen;
3. monter trådkutteren på nytt (Fig. 18.A) på klippeinnretningens vern (Fig. 18.B).

9. LAGRING

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

9.1 LAGRING AV MASKINEN

Når maskinen skal lagres:

• ta batteriet ut fra sin plass og sørg for at det lades (avsn. 7.2.2);
• la motoren kjøle seg ned før maskinen settes bort til oppbevaring
• Utfør rengjøringen (avsnitt 7.3).
• Kontroller at ingen deler har løsnet eller er skadet. Bytt ut eventuelt ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter;
• Maskinen må lagres:
• på et tørt sted,
• beskyttet mot dårlig vær,
  – utilgjengelig for barn.
  – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

9.2 LAGRING AV BATTERIET

Batteriet må oppbevares på et skyggefylt og kjølig sted uten fuktighet.

MERK Ved lange perioder uten bruk må batteriet lades hver 2. måned for å forlenge levetiden.

10. FLYTTING OG TRANSPORT

Hver gang maskinen skal flyttes eller transporteres, gjør følgende:

– stopp maskinen (avsn. 6.6);
– Ta ut batteriet og sørg for at det lades (avsn. 7.2.2).
– Bruk kraftige arbeidshansker.
– Hold fast i maskinen med kun håndtakene, og rett klippeinnretningen i motsatt retning av bevegelsesretningen.

Gjør følgende ved transport av maskinen på et kjøretøy:

– Plasser maskinen slik at den ikke utgjør en fare for noen.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å betjene maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uautoriserte verksteder eller av ukvalifiserte personer fører til bortfall av garantien, foruten å frita fabrikanten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og produksjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner.

• manglende kjennskap til vedlagt dokumentasjon;
• uforsiktighet;
• feil eller ikke tillatt bruk og montering;
• bruk av ikke originale reservedeler;
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten.

Dessuten dekker garantien ikke:

- normal slitasje av forbruksmaterial som klippeinnretninger; sikkerhetsbolter; Normal slitasje.

Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

Inngrep Hyppighet Merknader
MASKIN
Kontroll av alle fester	Før hver bruk avsnitt 7.4
Sikkerhetskontroller/kontroll av betjeningsutstyr	Før hver bruk avsnitt 6.2
Tilpasning av klippeinnretningens vern.	Før hver bruk avsnitt 6.2.1
Kontroll av klippeinnretningen	Før hver bruk avsnitt 6.2.1
Kontroll av batteriets ladestatus	Før hver bruk *
Lading av batteriet	Etter hver bruk avsnitt 7.2.2 *
Rengjøring av maskinen og motoren	Etter hver bruk avsnitt 7.3
Kontroll av eventuelle skader som finnes på maskinen.Kontakt eventuelt et autorisert servicesenter.	Etter hver bruk -

* Se håndboken til batteri/batterilader.

14. FEILS∅KING

PROBLEM MULIG	ÅRSAK L∅SNING
1. Med akseleratorens kontrollspak og sikkerhetsspak koblet inn, starter ikke maskinen og klippeinnretningen går ikke rundt	Batteriet mangler eller er ikke satt riktig inn	Forsikre deg om at batteriet er satt riktig på plass (avsn. 7.2.3)
	Batteriet er utladet Kontroller ladestatus	og ladopp batteriet (avsn. 7.2.2)
	Den avtakbare stangen har ikke blitt satt helt på plass eller riktig på plass	Forsikre seg om at den avtakbare stangen er montert og satt på plass på riktig måte (avsn. 4.2)
	Akseleratorens kontrollspak/sikkerhetsspak er defekte	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
	∅delagt maskin Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
2. Overoppheting av motoren	Gress sitter fast under klippeinnretningens vern	Fjern gresset som sitter fast (avsn. 6.5)
3. Gresset samler seg rundt akselfestet og trådspolen	Man kutter gress som er for kort Kutt høyt	gress med bevegelse ovenfra og ned for å unngå oppsamlinger.
4. Tråden slippes ikke opp når du bruker automatisk oppslipp	Tråden har limt seg fast Smør med en silikonspray
	Det er ikke nok tråd på spolen eller det er slutt på tråden	Skift ut spolen (kap. 8.1.1)eller tråden (kap. 8.1.2)
	Tråden er slitt og er for kort Slipp opp tråden for hånd (kap. 6.4.2)
	Tråden har vast seg til på spolen eller den er brukket av inni	Fjern tråden fra spolen og vikle den opp på nytt (kap. 8.1.2)
5. Klippeinnretningen kommer i kontakt med et fremmedlegeme.	- Stopp maskinen, fjern batteriet	og gjør følgende:- kontroller skadene;- kontroller om det finnes delersom har løsnet, og stram dem;-se til bytter eller reparasjoner utføres ved et autorisert servicesenter.
6. For mye støy og/eller vibrasjoner under arbeidet	Løse eller skadde deler. Stopp maskinen, fjern batterietog gjør følgende:- kontroller skadene;- kontroller om det finnes delersom har løsnet, og stram dem;-se til bytter eller reparasjoner utføres ved et autorisert servicesenter.
7. Det ryker fra maskinen ved bruk	∅delagt maskin Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
8. Batteriets autonomi er utilstrekkelig	Tunge driftsforhold med økt strømforbruk	Optimaliser arbeidet (avsn. 7.2.1)
	Batteriet uegnet for driftsbehovene Bruk et annet eller et størrebatteri (avsn. 15.1)
	Forringelse av batteriets kapasitet Kjøp et nytt batteri
9. Batteriladeren lader ikke batteriet	Batteriet er ikke satt riktig inn i batteriladeren	Kontroller om det er korrekt satt inn (avsn. 7.2.3)
	Uegnede miljøforhold Ladingen må utføres i et miljø med egnet temperatur (se batteriets/batteriladerens bruksanvisning)
	Kontaktene er skitne Rengjør kontaktene
	Mangel på spenning til batteriladeren	Kontroller at støpslet er satt inn og at det er spenning til stikkontakten
	Batteriladeren er defekt Bytt ut med original	reservedel
	-	Se batteriets/batteriladerens bruksanvisning hvis problemet vedvarer
10. Varsellampen (Fig. 10.E) fortsetter å lyse fast	Mislykket selvstyring	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.
11. Varsellampen (Fig. 10.E) fortsetter å blinke	Kommunikasjonsfeil ved batteriet	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.
	Blokkert rotor	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.
	Overbelastning av strømkrets	Optimere bruken av maskinen.

Hvis problemene vedvarer etter å ha utført disse utbedringene, må du ta kontakt med forhandleren.

15. TILBEH∅R PÅ FORESP∅RSEL

15.1 BATTERIER

Det batterier med ulik kapasitet for å tilpasses spesifikke driftsbehov (Fig. 27). Se tabellen Tekniske data for godkjente batterier for denne maskinen.

15.2 BATTERILADER

Enhet som benyttes for å lade batteriet: rask (Fig. 28.A), standard (Fig. 28.B).

15.3 BATTERIRYGGSEKK

Enhet med plass til to batterier, og som forsyner maskinen med elektrisk strøm som er nødvendig for at den skal kunne fungere. Den har en ledning for kobling til maskinen (Fig. 1.I) og en bryter (Fig. 9.B) for å velge ett av de to batteriene (posisjon "1" og "2") og "OFF".

15.4 BATTERISIMULATOR

Når den er innsatt i maskinen tillater den bruk av batteriryggsekken.

SPIS TREŚCI

1. INFORMACJE OGÓLNE 1
2. ZASADY BEZPIECZEŃSTWA 2
3. ZAPOZNANIE SIE Z MASZYNA....7

6.1.5 Kontroll av batteriet

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra ST. S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
