KASUTUSJUHEND GT 500e STIGA

Kaasaskantav akutoitega murulõikur/äärelõikur KASUTUSJUHEND TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

Juhendis on mõningad eriti olulised lõigud, mis puudutavad ohutust või töötamist, tähistatud teistest erinevast viisil: TÄHELEPANU või TÄHTIS sisaldab täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada. Sümbol tähistab ohtu. Hoiatuse eiramine võib põhjustada inimvigastusi endale ja teistele ja/või rahalisi kahjusi. Lõigud, mis on tähistatud hallide täppidega kontuuriga, näitavad lisaomadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei ole. Kontrollige, kas teie mudelil on need omadused olemas. Kõik tähistused "eesmine", "tagumine", "parem" ja "vasak" on määratletud juhi asukohast näoga sõidusuunas.

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 märgitakse tekstiga: "Vaadata jn 2.C" või lihtsalt "(jn 2.C)". Joonistel on illustreeriv tähendus. Tegelikud osad võivad joonistel kujutatutest erineda.

Juhend on jagatud peatükkideks ja lõikudeks. Lõigu "2.1 Väljaõpe" pealkiri on lõigu "2. Ohutusnõuded" alapealkiri. Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või p ja vastava numbriga. Näiteks: "ptk. 2 "või" lõik. 2.1. SISUKORD

3.1 Masina kirjeldus ja ettenähtud kasutamine ..... 7

4.4 Lõikeseadme kaitse paigaldamine ................. 9

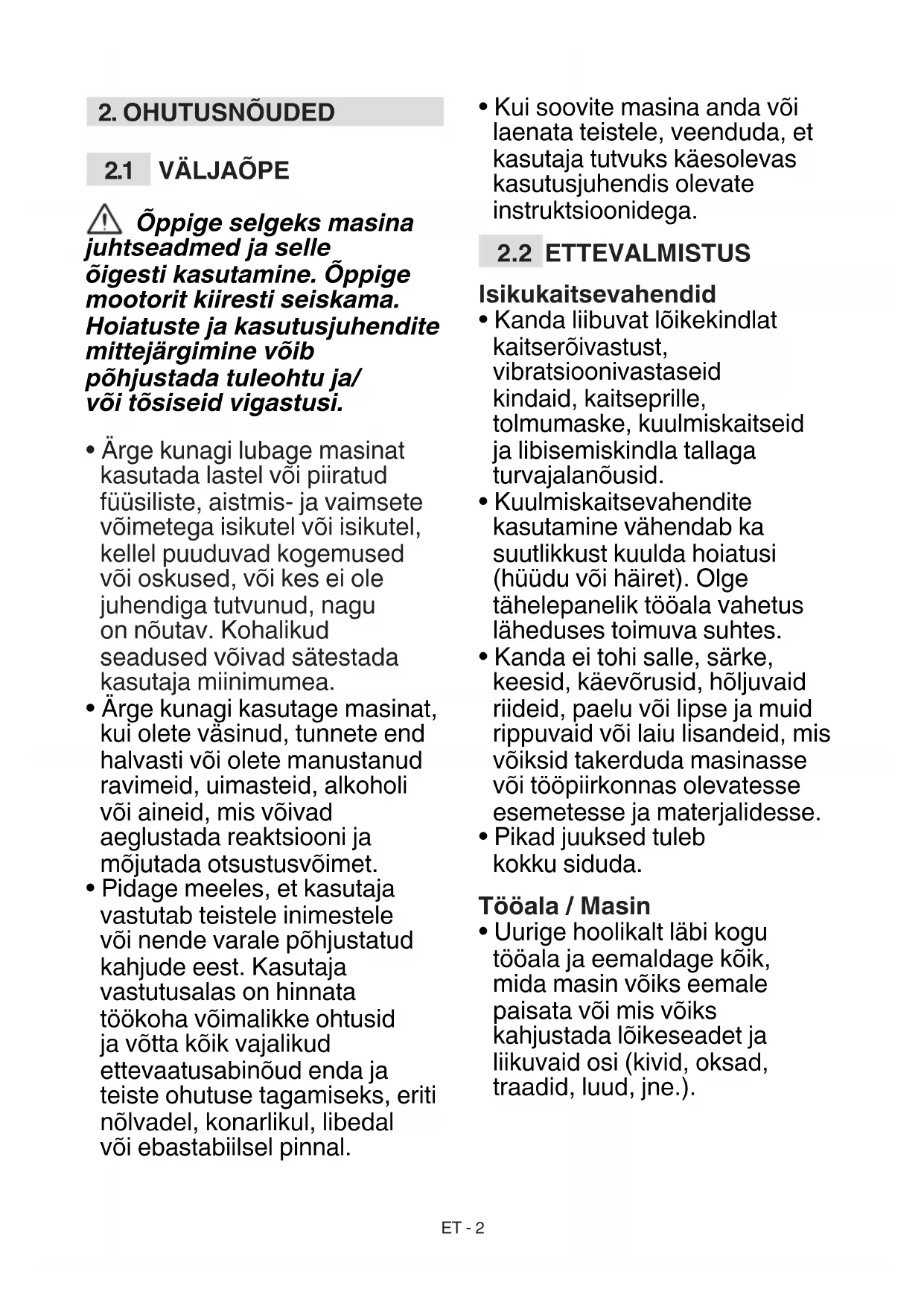

Õppige selgeks masina juhtseadmed ja selle õigesti kasutamine. Õppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada tuleohtu ja/ või tõsiseid vigastusi.

• Ärge kunagi lubage masinat kasutada lastel või piiratud füüsiliste, aistmis- ja vaimsete võimetega isikutel või isikutel, kellel puuduvad kogemused või oskused, või kes ei ole juhendiga tutvunud, nagu on nõutav. Kohalikud seadused võivad sätestada kasutaja miinimumea.

• Ärge kunagi kasutage masinat, kui olete väsinud, tunnete end halvasti või olete manustanud ravimeid, uimasteid, alkoholi või aineid, mis võivad aeglustada reaktsiooni ja mõjutada otsustusvõimet.

• Pidage meeles, et kasutaja vastutab teistele inimestele või nende varale põhjustatud kahjude eest. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.

• Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

• Kanda liibuvat lõikekindlat kaitserõivastust, vibratsioonivastaseid kindaid, kaitseprille, tolmumaske, kuulmiskaitseid ja libisemiskindla tallaga turvajalanõusid.

• Kuulmiskaitsevahendite kasutamine vähendab ka suutlikkust kuulda hoiatusi (hüüdu või häiret). Olge tähelepanelik tööala vahetus läheduses toimuva suhtes.

• Kanda ei tohi salle, särke, keesid, käevõrusid, hõljuvaid riideid, paelu või lipse ja muid rippuvaid või laiu lisandeid, mis võiksid takerduda masinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.

• Pikad juuksed tuleb kokku siduda. Tööala / Masin

• Uurige hoolikalt läbi kogu tööala ja eemaldage kõik, mida masin võiks eemale paisata või mis võiks kahjustada lõikeseadet ja liikuvaid osi (kivid, oksad, traadid, luud, jne.).ET - 3

• Masinat ei tohi kasutada plahvatusohtlikes keskkondades, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

• Töötage ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures.

• Hoidke muud isikud, lapsed ja loomad tööalast väljas. Lapsi peab valvama mõni teine täiskasvanu.

• Vaadake, et teised inimesed oleksid masina tööraadiusest vähemalt 15 meetri kaugusel ja keerulisema lõikamise puhul vähemalt 30 meetri kaugusel.

• Ärge töötage märja rohu, vihma või tormiohuga, eriti äikese võimaluse korral.

• Masinat ei tohi jätta vihma kätte või niiskesse keskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.

• Võimaluse korral vältige töötamist märjal, libedal, ebatasasel või järsul pinnal, kus ei ole tagatud juhi stabiilsus.

• Olge eriti tähelepanelik maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pöörake tähelepanu takistusele, mis võivad piirata nähtavust.

• Pöörata tähelepanu järsakute, kraavide või piirete ääres.

• Niitke kallakuga risti, mitte kunagi üles/alla suunas, olge suunda muutes ettevaatlik, hoidke alati tasakaalu ning jääge alati lõikeseadmest allapoole.

• Kui masinat kasutatakse tee lähedal, pöörake tähelepanu liiklusele. Käitumine

• Töö ajal tuleb masinat hoida alati tugevalt kahe käega, hoides mootorit kehast paremal ning lõikemehhanismi vöökohast madalamal. Ärge sirutage kätt liiga kaugele välja.

• Vältida keha kontakti massi või maandusega pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.

• Võtta sisse muutumatu ja stabiilne asend ning olla ettevaatlik.

• Ärge kunagi jookske, vaid kõndige.

• Hoida käed ja jalad alati lõikeseadmest eemal nii käivitamise kui masina kasutamise ajal.

• Tähelepanu: lõikeelement pöörleb veel paar sekundit ka pärast välja lülitamist ja mootori seiskamist.

• Pöörata tähelepanu materjalide võimalikule eemalepaiskamisele lõikeseadme poolt.ET - 4

• Ärge lööge lõikeseadmega kõvasti vastu väliskehasid/ takistusi. Kui lõikeseade läheb vastu takistust/eset, võib tekkida tagasilöök (kickback). Selline kokkupuude võib põhjustada järsu liikumise tahapoole, tõugates lõikeseadet üles ja töötaja poole. Tagasilöögi tagajärjel võib kaduda kontroll masina üle, mis võib põhjustada väga tõsiseid tagajärgi. Tagasilöögi vältimiseks võtke kasutusele järgmised ettevaatusabinõud: – Hoidke masinat kindlalt, kahe käega, säilitage keha ja käsivarre asend, mis lubab vastulöögi jõule vastu seista. – Ärge sirutage käsivarsi liiga kõrgele ning niitke vöökõrgusest allpool. – Kasutage ainult tootja soovitatud lõikeseadmeid. – Lõikeseadme hooldamisel pidage kinni tootja juhistest.

• Pöörake tähelepanu vigastustele, mis võivad tekkida jõhvi lõikamise seadmest. Purunemiste või õnnetuste korral töö ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustage koheselt olukorrale vastavate esmaabivõtetega ja pöörduge vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele. Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu "Raynaudi sündroom" või "valge käsi" ) eriti neile, kes kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga. Kasutuspiirangud

• Masinat ei tohi kasutada inimesed, kes ei suuda seda kindlalt kahe käega hoida ja/või hoida töö ajal jalgadel kindlalt tasakaalu.

• Ärge monteerige kunagi metallist lõikeelemente. Sellel masinal on keelatud kasutada mis tahes tüüpi metallist või muust jäigast materjalist lõiketerasid.

• Kahjustatud, puuduvate või valesti paigaldatud kaitsetega masina kasutamine on keelatud.ET - 5

• Ärge kasutage masinat, kui lisaseadmed/vahendid ei ole paigaldatud ettenähtud punktidesse.

• Ärge eemaldage, lülitage välja, välistage ega manipuleerige olemasolevaid ohutussüsteeme.

• Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat õigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.

• Masinat ei tohi ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; Sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

2.4 HOOLDUS, HOIDMINE

Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse. Hooldamine

• Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada.

• Masina reguleerimisel olge ettevaatlik, et sõrmed ei jääks liikuva lõikeseadme ja masina liikumatute osade vahele. Antud kasutusjuhendis toodud müra- ja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeseadme kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavad meetmed, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; hooldage masinat korralikult, kandke kuulmiskaitsevahendeid ja tehke töö ajal pause. Hoidmine

• Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

Vaatamata kõikide ohutusnõuete täitmisele võivad esineda mõned täiendavad ohud: – sõrmede ja käte vigastamise oht, kui need jäävad nööripea pöörlemisele ette; – jalgade vigastamise oht, kui neid tabab nööripea; – kivide ja pinnase õhku paiskumine.

2.6 AKU / AKULAADIJA

TÄHTIS Järgmised ohutusnõuded on lisaks hõlmavad masinaga tarnitud aku ja akulaadija juhise ohutusnõuetele.

• Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. EbasobivET - 6 akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.

• Kasutada ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine võib esile kutsuda vigastusi või tuleohtu.

• Veenduda, et seade oleks enne aku sisestamist välja lülitatud. Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada tulekahju.

• Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.

• Ärge kasutage akulaadijat kohtades, kus on tuleohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jms. Laadimise ajal akulaadija soojeneb ja võib kaasa tuua tulekahju.

• Akude transportimise ajal pöörata tähelepanu, et poolused omavahel kokku ei puutuks ja transportimiseks ei tohi kasutada metallnõusid.

Masina kasutamisel järgige alati keskkonnanõudeid, see on meie kõigi kooselu ja keskkonna huvides.

• Ärge häirige naabreid. Kasutada masinat ainult mõistlikel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).

• Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jääke ei tohi visata tavaprügi hulka, vaid need tuleb eraldada ja viia kogumiskeskustesse, kus materjalid ümber töödeldakse.

• Pidage jäätmematerjalidest vabanemisel kinni kohalikest määrustest.

• Kui masin kasutuselt kõrvaldatakse, ärge visake seda ära koos olmejäätmetega, vaid viige see jäätmekogumispunkti, järgides kehtivaid kohalikke määrusi. Ärge visake elektrilisi seadmeid olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle rakendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääsedaET - 7 toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt. Kui akude tööiga on läbi, kõrvaldage need ohutult ja keskkonnasõbralikult kasutuselt. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eraldada ja viia jäätmekogumispunkti, kus võetakse vastu liitiumioonakusid. Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võtmist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine järgi.

See on aiatehnika masin, täpsemalt kaasaskantav akutoitel rohulõikur/trimmer. Masin koosneb põhiliselt mootorist, mis käivitab jõuülekandevõlli abil lõikeseadme (nööripea). Lõikeseade töötab maapinnalähedasel paralleelsel tasapinnal (kasutamisel rohulõikurina) või ligikaudu maapinnaga ristiasendis (kasutamisel trimmerina). Kasutaja võib masinat ja peamisi juhtseadiseid kasutada, hoidudes alati lõikeseadmest ohutusse kaugusesse.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja ehitatud: – muu kui puitkiust rohu ja taimestiku lõikamiseks (nt lillepeenarde, peenarde, seinte, piirdeaedade äärtes või väiksematel haljasaladel; – niidukiga tehtud niitmistöö viimistlemiseks; – kasutamiseks ainult ühe töötaja poolt korraga.

3.1.2 Ebaõige kasutus

Ükskõik milline muu kasutus, mis erineb ülalnimetatutest, võib osutuda ohtlikuks ja põhjustada kahjusid inimestele ja/ või asjadele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): – masina kasutamine pühkimiseks, kallutades trimmeripead. Mootori jõul võivad esemed ja väiksemad kivid paiskuda 15 meetri kaugusele ja kaugemalegi, tekitades niiviisi kahjusid või vigastades inimesi; – hekkide tasandamine või muud tööd, milles lõikeseadet ei kasutata maapinna kõrgusel; – puude, põõsaste ja lillede lõikamine ja pügamine; – masina kasutamine mittetaimse päritoluga materjali lõikamiseks; – masina kasutamine nii, et lõikeseade asub töötaja vöökohast kõrgemal; – parkides, spordikeskustes, teepeenardel, põldudel ja metsades kasutamine. – lõikeseadmete kasutamine, mis ei esine tabelis "Tehnilised andmed". Tõsiste haavade ja vigastuste oht. – masina kasutamine rohkem kui ühe inimese poolt. TÄHTIS Vale kasutuse korral kaotab masina garantii kehtivuse ja vabastab tootja kogu vastutusest, mis jätab kasutaja kanda kõik kulud, mis tulenevad talle või kolmandatele isikutele põhjustatud kahjustuste või vigastuste tekitamisest.

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on mõeldud "hobikasutamiseks".ET - 8

Masina peal on kujutatud mitmesugused sümbolid( (jn 2). Nende eesmärgiks on meenutada kasutajale juhiseid, mida tuleb tähelepanelikult ja piisava ettevaatlikkusega järgida. Sümbolite tähendus: TÄHELEPANU! OHT! Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele. Enne masina kasutamist lugege läbi kasutusjuhend. Selle masina kasutaja võib masina igapäevasel, pideval kasutamisel normaaltingimustes kokku puutuda müratasemega, mis on 85 dB (A) või kõrgem. Kasutage kuulmiskaitsevahendeid ja prille. EEMALEPAISKAMISE OHT! Olge tähelepanelik esemete võimaliku paiskumise suhtes lõikeseadmelt, mis võib inimesi raskelt vigastada ja asju kahjustada.

EEMALEPAISKAMISE OHT! Masina kasutamise ajal peavad inimesed ja loomad olema vähemalt 15 m kaugusel! Masin ei tohi olla vihma või niiskuse käes. TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Tellige asendussildid volitatud teenindusest.

Masina andmesildil on märgitud järgmised andmed (jn 1 ):

1. Müravõimsuse tase

2. Vastavusmärgistus

Kirjutage masina identitseerimisandmed kaane tagaküljel olevale sildile õigetesse lahtritesse. TÄHTIS Volitatud teeninduse poole pöördudes edastage alati toote andmesildil toodud teave. TÄHTIS Vastavusdeklaratsiooni näidis on kasutusjuhendi viimastel lehekülgedel.

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Joon.1 ): A. Mootor: paneb jõuülekandevõlli abil lõikeseadme liikuma. B. Vars: ühendab tagumist käepidet mootoriplokiga. C. Lõikeseade: taimede lõikamiseks mõeldud seade.

1. Trimmeripea: nailonjõhviga lõikeseade.

D. Lõikeseadme kaitse: ohutusseade, mis takistab lõikeseadme kogutud esemetel masinast eemale paiskumist. E. Eesmine käepide: poolringikujuline, võimaldab masinat juhtida. F. Tagumine käepide: masina juhtimiseks, sellel asuvad lülitid käivitamiseks/ väljalülitamiseks/kiirendamiseks. G. Aku: (kui ei ole masinaga kaasas, vt ptk 15 "Lisaseadmed tellimusel") tagab tööriista elektritoite; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis. H. Akulaadija (ui ei ole masinaga kaasas, vt ptk 15 "Lisaseadmed tellimusel"): seade aku laadimiseks. Saadaval on kaks akulaadija mudelit: H1 (aku kiirlaadimine); H2 (aku standardlaadimine).

I. Akukott (lisaseadmed tellimisel, lõik.

15.3): seade, kuhu akud asetatakse.ET - 9 J. Ühenduskaabel: kaabel, mida kasutatakse masina ühendamiseks akukotiga. K. Akusimulaator (lisaseadmed tellimisel, lõik. 15.4): seade, mis võimaldab masina korpusse paigaldatuna kasutada akukotti.

4. KOKKUMONTEERIMINE

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu. Ladustamis– ja transpordieesmärgil on mõningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist. Järgige allolevaid instruktsioone. Pakkige lahti ja monteerige ainult tasasel ja kõval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutades alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Monteerimisel kasutatavad komponendid on kaasa pakitud.

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et

dokumentatsiooniga, sealhulgas käesoleva juhendiga.

3. Võtke kõik pealemonteerimata

komponendid kastist välja.

4. Tõstke masin kastist välja.

5. Kõrvaldage kast ja pakkematerjal

vastavuses kohalike eeskirjadega. Enne monteerimist vaadake, kas aku on oma kohal.

4.2 VARRE MONTEERIMINE

– Pange varre alumine ots (Joon. 3.A) ülemise osa sisse ja suruge paika (Joon. 3.B), kuni kostab lõpuklõpsatus, mis lukustab varre asendisse. Ridva saate eemaldada, vajutades nuppu (Joon. 3.C). Varre pikkus on reguleeritav (ptk 6.1.2).

4.3 EESMISE KÄEPIDEME

REGULEERIMINE – Paigaldage eesmine käepide (joon. 4A) toe külge (joon. 4.B), pinguldage see vastava kruviga (joon. 4.C) ja lukustage mutter vastasküljel (joon. 4). D).

4.4 LÕIKESEADME KAITSE

PAIGALDAMINE Kandke kaitsekindaid. Iga lõikeseade nõuab oma kaitset, mis on näidatud tabelis Tehnilised andmed.

keerates kruvid lõpuni kinni (Joon. 5.C). MÄRKUS Lõikeseadme kaitsmel on järgmine sümbol: See näitab lõikeseadme pöörlemissuunda.

(KUI ON SAADAVAL) Akukott tarnitakse kokkupanduna (joonis 1.I) ja seda saab käsitsi kandmiseks rihma toest vabastada (joonis 7). Akukoti vabastamiseks vajutage kahte ülemist nuppu (joonis 7.A). Akusektsioonid asuvad seljakoti mõlemal küljel (jn 8). Seljakoti paremalt küljelt leiate järgmise:

• üks USB-port muude seadmete (nt mobiiltelefonide) laadimiseks (joonis 9.C) Lahtiste kaablite vältimiseks on mõlemal küljel ja taga sooned, millesse toitejuhtme saab sisestada.

INAKTIVEERIMINE) Nupule vajutamine aktiveerib või deaktiveerib masina elektrisüsteemi. (Joon. 10.C). Põleb üks LED tuli: masina elektrisüsteem aktiivne. Masin kasutamiseks valmis. Mõlemad LEDs tuled põlevad: masin on töökorras(Joon. 10.D). LED tuled ei põle: elektrisüsteem on täiesti deaktiivne. TÄHTIS teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist. "Hoiatus" ikoon (joon. 10.E) lülitub SISSE (ON) masina rikke korral (vt. rikete kõrvaldamise tabelit, osa 14).

Lülitab masinat sisse/välja ja samaaegselt käivitab/seiskab lõikeseadme. Gaasitriklit (jn 10.A) saab kasutada vaid siis, kui samal ajal on alla vajutatud gaasi ohutusnupp (jn 10.B). Käivitamiseks: – vajutage samaaegselt gaasitriklit ja gaasihoova turvalukku. Masina käivitamine paneb samaaegselt lõikeseadme pöörlema. Masin seiskub automaatselt, kui gaasikang lahti lasta.

5.3 GAASI OHUTUSNUPP

Gaasi ohutusnupp (jn 10.B) teeb võimalikuks gaasitrikli kasutamise (jn 10.A).

6. MASINA KASUTAMINE

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu.

Enne tööd tuleb masinat selle ohutu ja efektiivse kasutamise tagamiseks kontrollida:

1. kontrollige, et aku ei oleks

oma kohale asetatud;

3. reguleerige masinat ergonoomiliselt

ja funktsionaalelt, et kohandada see kasutaja kasvule ja töö tüübile parajaks (p 6.1.1 - p 6.1.4);

4. kontrollige akut (osa 6.1.5).

6.1.1 Eesmise käepideme reguleerimine

1. Lükake klamber lahti (Joon. 11.A);

2. libistage eesmist käepidet, kuni leiate

kasutaja jaoks kõige ergonoomsema asendi;

3. Kinnitage klamber.ET - 11

6.1.2 Ridva pikkuse kohandamine

1. Keerake nupp kergelt lahti (Joon.12.A)

noolega näidatud suunas - lahtine tabalukk;

2. tõmmake või suruge vart (Joon. 12.B),

kuni saate soovitud pikkuse;

3. pärast reguleerimist keerake nupp

korralikult kinni noolega näidatud suunas - kinnine tabalukk.

6.1.3 Lõikemehhanismide joondamine

Lõikeseadme orientatsioon võimaldab töötada, minnes rohulõikamiselt üle servalõikamisele ja vastupidi. Servalõikamise režiimil töötamiseks: – Vajutage nuppu (jn 13.A). – Keerake lõikeseadet (jn 13.B) 90° ja veenduge, et see lukustuks oma kohale. Tehke neid operatsioone alati nii, et masin on seisma pandud ja lõikeseade seisab.

6.1.4 Lõikamismäära indikaatori

reguleerimine – Keerake niitmispiirikut ettepoole (Joon. 14.A) puude, äärekivide või piirete läheduses töötamisel, et vältida lõikeseadme puutumist nende vastu.

Iga kord enne kasutamist: – kontrollige, kas aku on laetud, järgige aku kasutusjuhendi juhiseid.

1. Sisestage aku akukoti ühte

sektsiooni (jn 8) ja lükake seda, kuni kuulete klõpsatust, mis annab märku selle kohale lukustumisest ja elektriühenduse loomisest;

2. Ühendage akukoti kaabel spetsiaalsesse

pistikupessa (jn 9.A) ja pöörake seda, kuni kuulete klõpsatust, mis annab märku selle lukustumisest ja elektriühenduse loomisest.

Tehke järgmised ohutustestid ja veenduge, et tulemused vastaksid tabelites toodule. Ohutuskontrolle tuleb teha alati enne masina kasutamist.

Objekt Tulemus Käepidemed (Joon. 1.E) Puhtad, kuivad, korralikult kinnitatud masina külge. Lõikeseadme kaitse (Joon 1.D). Korralikult ja kindlalt masina küljes, ei ole kulunud ega kahjustatud. Masina kruvid Korralikult kinni (mitte lõdvad) Lõikeseade (Joon. 1.C) Puhas, mitte kulunud ega kahjustatud Aku (Joon. 1.G) Korpus terve, ei mingeid lekkeid Jahutusõhu avad (p 7.3) Ummistumata Masin Kulumis- ja kahjustusjälgedeta Gaasitrikkel (jn 10.A), gaasi ohutusnupp (Joon. 10.B) Nupud peavad liikuma vabalt, mitte jõuga. Proovijuhtimine Ebanormaalset vibratsiooni ei ole. Ebanormaalseid helisid ei ole

6.2.2 Masina töötamise test

samaaegselt gaasitrikkel (jn 10.A) ja gaasi ohutusnupp (jn 10.B).

oma asendisse naasma ise ja kiirest ning tera peab seiskuma. Vajutage ainult gaasitriklit (Joon. 10.A). Gaasitrikkel on lukus.ET - 12 Kui mõni tulemustest ei vasta tabelites märgitud tulemustele, siis ei ole võimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

1. Kontrollige, et lõikeseade ei puudutaks

maapinda ega muid esemeid;

2. Paigaldage aku õigesti korpusse

(jn 16.B) (lõik 7.2.3);

3. vajutage samaaegselt gaasitriklit (jn

10.A) ja gaasi ohutusnuppu (jn 10.B). TÄHELEPANU Igal käivitamisel vabastab seade automaatselt uue nööri (p 6.4.2).

1. Kontrollige, et lõikeseade ei puudutaks

maapinda ega muid esemeid;

2. Paigaldage akusimulaator õigesti

ühenduskaabel (jn 16.I).

6. Vajutage samal ajal lõikeseadme hooba

TÄHELEPANU Enne esmakordset niitmist on soovitatav masinat tundma õppida ning omandada sobivaimad lõiketehnikad, hoides masinat kindlalt käes ja tehes proovimiseks tööliigutusi. Masinaga töötamiseks toimige järgmiselt: – hoidke masinat kindlalt kahe käega kinni, lõikeseade peab jääma vöökohast allapoole. MÄRKUS Kasutuse ajal on aku kaitstud täieliku tühjaks saamise eest kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö. MÄRKUS Aku kestvus (ja seega ühe laadimisega niidetava ala suurus) sõltub erinevatest teguritest (lõik 7.2.1). MÄRKUS Kui masinat ei kasutata minut aega, lülitub see automaatselt välja.

Kasutada AINULT nailonnööri. Metallist, plastkattega metallist ja/või trimmeripeale mittesobivad jõhvid võivad põhjustada raskeid kehavigastusi ja haavu. a. Liikumine lõigates (niitmine) – Veenduge, et lõikeseade on rohulõike režiimil (p 6.1.3). – liikuge edasi ühtlases rütmis, tavalise vikatiga töötamisele sarnase kaarja liigutusega, ilma nööripead töö ajal kallutamata (Joon. 17). Alustage lõikamist väikesel alal õigel kõrgusel, et saavutada ühtlane lõikekõrgus, hoides lõikejõhvi pead maapinnast konstantsel kaugusel. Raskema niitmise jaoks võib trimmeripea kallutada vasakule 30-kraadise nurga alla. Töövõte ei ole lubatud, kui selle käigus võib tekkida paiskuvate esemete oht, mis võiks kahjustada esemeid või vigastada inimesi. b. Täppisniitmine Hoidke masinat kergelt kaldus nii, et trimmeripea alumine serv ei puutuks vastu maad ning lõikejoon jõuaks soovitud kohta, lõikeseade peab jääma töötajast eemale. c. Lõikamine piirdeaedade / vundamentide ääres – Reguleerige niitmispiirikut (kui on ette nähtud, p 6.1.4); – Lähendage nööripea aeglaselt piirdeaedadele, postidele, kividele, müüridele jms ilma neile suure hooga vastu minemata (Joon. 14). Kui nöör põrkub vastu tugevat takistust, võib see katki minna või kuluda; kui aga jääb aeda kinni, võib äkiliselt rebeneda. Igal juhul võib kõnniteede, vundamentide, müüride jne. ümber lõikamine põhjustada tavalisest suuremat jõhvi kulumist.ET - 13 d. Puude ümber niitmine – Reguleerige niitmispiirikut (kui on ette nähtud, p 6.1.4); – Liikuge ümber puu vasakult paremale tüvele aeglaselt lähenedes, nii et nöör vastu puud ei põrkuks ja hoides nööripead kergelt ettepoole kaldus. Arvestage, et nailonnöör võib vikseid põõsaid rebestada või kahjustada ja et nailonnööri kokkupuude pehmekooreliste põõsaste või puude tüvedega võib taime tõsiselt kahjustada.

6.4.2 Automaatne nööri väljastamine

Masina trimmeripea laseb jõhvi automaatselt välja. Jõhvi trimmeripeast välja laskmiseks:

käivitage masin uuesti. Lõike läbimõõt on 30 cm. Korrake seda toimingut, kuni nöör ulatub lõikenoani (Fig. 18.A), mis lõikab pärast üleliigse pikkuse ära.

6.5 SOOVITUSED KASUTAMISEKS

Kasutamise ajal on soovitatav masina ümber mähkunud rohi regulaarselt eemaldada, et mootor üle ei kuumeneks (jn 1.A), samuti eemaldage rohi lõikeseadme kaitsme alt (jn 1.D). Toimige allkirjeldatud viisil: – Peatage masin (osa 6.6); – Eemaldage aku (lõik 7.2.2); – kandke kaitsekindaid; – eemaldage kruvikeerajaga kinnijäänud hein, et mootor saaks jahtuda.

2. Oodake lõikeseadme seiskumist.

Pärast masina seiskamist kulub terade peatumiseni mõnu sekund. TÄHTIS Masin tuleb alati peatada liikumise ajal ühelt tööalalt teisele.

6.7 PÄRAST KASUTAMIST

6.7.1 Pärsat akuga kasutamist

• Eemaldage aku ja laadige see (lõik 7.2.2).

• Veenduge, et ei ole lahtiseid või kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

6.7.2 Pärast akusimulaatoriga

kasutamist (kui on saadaval)

1. Seadke akukoti valits väljalülitatud

4. Lahutage ühenduskaabel akusimulaatorist

laadige seda (lõik 7.2.2);

6. Laske mootoril jahtuda, enne kui

selle suletud ruumi jätate;

7. Puhastage (par. 7.3);

8. Veenduge, et ei ole lahtiseid või

kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole. TÄHTIS Kui te masinat ei kasuta või see jääb järelevalveta, eemaldage alati masinast aku (lõik 7.2.2).

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu. Enne mistahes hooldustööd:

• eemaldage aku selle korpusest ja laadige see (osa 7.2.2);ET - 14

• enne suletud ruumi jätmist laske mootoril jahtuda;

• kandke sobivaid riideid, töökindaid ja kaitseprille

• lugege juhiseid. – Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud "Hooldustabelis" (ptk 13). Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal. – Mitte-originaalvaruosad ja -seadmed võivad avaldada masina ohutusele ja töötamisele negatiivset mõju. Tootja ei vastuta sellisel juhul kahjude või vigastuste eest. – Originaalvaruosi pakuvad volitatud teenindused ja edasimüüjad. TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

Aku kestvus ( ja seega töödeldava tööala suurus enne taaslaadimist) sõltub peamiselt: a. keskkonnateguritest, mis tekitavad suurema energiatarbimise: – tiheda, kõrge, niiske muru niitmine; b. kasutaja käitumisest, kes peaks vältima: – masina sagedast sisse- ja väljalülitamist töötamise ajal; – töö suhtes vale tööviisi valimine (lõik 6.4.1). Aku kestvuse pikendamiseks on alati soovitav:

• niita ainult kuiva taimestikku;

• kasutada tehtavaks tööks sobivat töötehnikat (osa 6.4.1). Kui soovite kasutada masinat pikemateks töösessioonideks, kui standard aku ette näeb, on võimalik:

• osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutsjärjepidevust mõjutamata;

• osta standardakust suurema kestvusega aku (lõik. 15.1).

või akukotil (jn 20. A) (kui on saadaval).

2. Eemaldage aku masinast (jn 19.B) või

akulaadija sektsiooni (joonis 21.B).

4. ühendage akulaadija (jn 21.C) pistikupessa,

mille pinge vastab andmesildil toodule.

5. laadige aku alati täielikult, järgides aku/

akulaadija kasutusjuhendis toodud juhiseid. MÄRKUS Akul on kaitse, mis takistab laadimist, kui keskkonnatemperatuur ei ole vahemikus 0 kuni +45 °C. MÄRKUS Akut võib laadida igal hetkel, ka osaliselt, ilma, et oleks oht seda kahjustada.

7.2.3 Aku tagasimonteerimine masinale

Kui laadimine on lõpetatud.

1. Eemaldage aku (jn 22.A) oma korpusest

akulaadijas (jn 22.B) (ärge jätkake laadimist, kui laadimine on lõppenud).

2. Lahutage akulaadija (jn 22.C) elektrivõrgust.

3. Paigaldage aku oma korpusse

masinas (jn 23.B) või ühte akukoti sektsioonidest (jn 8) (kui on saadaval).

4. Lükake seda, kuni kuulete klõpsatust, mis

annab märku selle kohale lukustumisest ja elektriühenduse loomisest.

7.3 MASINA JA MOOTORI PUHASTAMINE

• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.

• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.

• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.

• Tuleohu vähendamiseks tuleb masin ja eriti mootor hoida puhtana rohujääkidest, lehtedest või liigsest rasvast.

• Mootori ja aku ülekuumenemise ja kahjustuste vastu aitab õhu sissetõmbevõrede hoidmine puhtana ja kõrvaliste esemeteta.

• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.ET - 15

7.4 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.

• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

• eemaldage aku selle korpusest ja laadige see (osa 7.2.2);

• enne suletud ruumi jätmist laske mootoril jahtuda;

• kandke sobivaid riideid, töökindaid ja kaitseprille

Masinaga tuleb kasutada lõikeseadmeid, mis kannavad tehniliste andmete tabelis toodud koodi. Arvestades tootearendust, on võimalik, et "Tehniliste andmete" tabelis märgitud lõikeseadmed on aja jooksul välja vahetatud uute seadmete poolt, millel on sarnased omadused, mis tagavad kasutuse ja tööohutuse. Lõikeseadet ei tohi puudutada enne, kui aku on eemaldatud ja lõikeseade on täielikult peatunud.

8.1.1 Jõhvi vahetamine nööripeas

1. Vajutage kahte külgmist sakki (jn

24.A) ja eemaldage kaas (jn 24.B);

2. võtke pool välja (Joon. 24.C);

3. paigaldage uus pool (jn 25.A), veendudes, et

jõhv ulatuks jõhvipea august välja (jn 25.B);

4. paigaldage kaas (jn 25.C), vajutage

kaks külgmist sakki (jn 25.D) jõhvipea aukudesse (jn 25.E).

8.1.2 Jõhvi vahetamine trimmeripeas

1. Eemaldage aku (p 8.1.1);

2. Eemaldage trimmeripeasse jäänud jõhv;

3. kasutage ainult 1,6 mm läbimõõduga

nööri ja lõigake see 3 m pikkuseks.

4. Tõmmake jõhvi nii, et mõlemast avast

väljaulatuv osa oleksid omavahel võrdsed;

5. asetage pooli sisemuses olevasse auku

ühes reas olev ots (joonis 26.A), kuni see jõuab vastassuunas olevasse auku;

6. tõmmake jõhvi päripäeva nooltega

näidatud suunas (jn 26.B) ja jätke seda poolist umbes 15 cm välja;

7. haakige nöör ühte kinnituskohtadest

(Joon. 26.C) poolil;

8. asetage pool oma kohale tagasi ja

ja eemaldage jõhvilõikur (jn 18.A) lõikeseadme kaitsmelt (jn 18.B).

2. Kinnitage jõhvilõikur tangide vahele

ja teritage see lameda viiliga nii, et esialgne lõikenurk ei muutuks.

3. Paigaldage jõhvilõikur (jn 18.A)

lõikeseadme kaitsmele (jn 18.B).

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu.

9.1 MASINA HOIUSTAMINE

Kui masin pannakse hoiule:

• Eemaldage aku korpusest ja laadige see (osa 7.2.2);

• Enne suletud ruumi jätmist laske mootoril jahtuda;

• Puhastage (par. 7.3);

• Veenduge, et ei ole lahtiseid või kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole;

• Hoidke masinat: – kuivas keskkonnas – kaitstuna ilmastikutingimuste eest; – Väljaspool laste haardeulatust; – Kontrollige, kas olete eemaldanud kõik võtmed ja hooldusel kasutatud tööriistad.ET - 16

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust. MÄRKUS Pikema kasutusest kõrvale jäämise korral laadige akut iga kahe kuu järel, et pikendada aku kasutusiga.

10. KÄITLEMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada või transportida, tehke järgmist: – Peatage masin (osa 6.6); – Eemaldage aku ja laadige see (osa 7.2.2); – kandke kaitsekindaid; – hoida masinat ainult käepidemetest ja suunata lõikeseade käigusuunale vastupidises suunas. Kui masinat transporditakse sõiduvahendil, siis tehke järgmist: – asetage see nii, et see ei kujutaks endast kellelegi ohtu.

11. TEENINDUS JA REMONT

Käesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused. Ebasobivates kohtades või kvalitseerimata inimeste poolt tehtud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugustest kohustustest ja vastutusest.

• Garantiiremonti ja -hooldust tohib teha ainult volitatud teeninduses.

• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.

• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning. mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.

• Soovitatav on masin saata kord aastas hooldamiseks ja ülevaatuseks volitatud teenindusse.

Garantii katab kõik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima kõiki lisatud dokumentatsioonis antud juhiseid. Garantii ei kata kahjusid, mis on tingitud:

• ebaõige või lubamatu kasutus ja monteerimine;

• mitte-originaal varuosade kasutamine;

• selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud. Garantii ei kata järgmist:

• kuluvate materjalide, nagu lõikeseadmete, ohutusmutrite normaalne kulumine; Normaalne kulumine. Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.

13. HOOLDUSTÖÖDE TABEL

Töö Sagedus Märkused MASIN Kõikide kinnituste kontrollimine Iga kord enne kasutamist lõik. 7.4 Ohutuskontrollid / Juhtseadmete kontrollimine Iga kord enne kasutamist lõik. 6.2 Lõikeseadme kaitse kontroll. Iga kord enne kasutamist osa. 6.2.1 Lõikeseadme kontroll Iga kord enne kasutamist osa. 6.2.1 Aku laetuse seisu kontroll Iga kord enne kasutamist *ET - 17 Töö Sagedus Märkused Aku laadimine Iga kord pärast kasutamise lõpetamist lõik. 7.2.2

Masina ja mootori puhastamine Iga kord pärast kasutamise lõpetamist lõik. 7.3 Kontrollige, et masinal ei oleks kahjustusi. Vajadusel võtke ühendust volitatud teeninduskeskusega. Iga kord pärast kasutamise lõpetamist

gaasikangi turvalukk on alla vajutatud, aga masin ei lähe käima ja lõikeseade ei hakka pöörlema Aku puudub või pole õigesti sisestatud Veenduge, et aku oleks õigesti paigaldatud (lõik 7.2.3) Aku tühi Kontrollige aku olekut ja vajaduse korral laadige seda (lõik 7.2.2) Eraldatav varras ei ole täiesti oma kohal Kontrollige, kas eraldatav varrason õigesti paigaldatud ja korralikult pesas (osa 4.2) Gaasitrikkel/gaasikangi turvalukk vigased Masinat ei tohi kasutada. Lülitage masin kohe välja, eemaldage aku ja pöörduge teenindusse. Masin on kahjustatud Masinat ei tohi kasutada. Lülitage masin kohe välja, eemaldage aku ja pöörduge teenindusse.

ülekuumenemine Rohi on jäänud lõikeseadme kaitsme alla kinni Eemaldage kinnijäänud rohi (lõik 6.5)

3. Mootoriploki pesa

ja nööripea ümber koguneb rohtu Niidate liiga maapinna lähedalt. Lõigake kõrget heina pühkeliigutusega, et vältida rohu kinnijäämist.

nööriväljastusega ei tule nööri välja Jõhv on enda külge kinni kleepunud. Määrige silikoonspreiga. Trimmeripeas ei ole piisavalt jõhvi või on see lõppenud Asendage pool (osa 8.1.1) või jõhv (osa 8.1.2) Jõhv on kulunud ja liiga lühike. Tõmmake jõhv välja käsitsi (osa 6.4.2.) Jõhv on rulli külge kinni jäänud või sisemuses purunenud Eemaldage jõhv rullilt ja mässige tagasi peale (lõik 8.1.2).

vastu võõrkeha. - Pange masin kohe seisma, eemaldage aku ja: - kontrollida kahjustusi; - kontrollida, kas on lõdvenenud osi ja need kinnitada; - kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses

6. Töö ajal on kuulda

liigset müra ja/ või vibratsioone Masina osad on lõdvenenud või kahjustatud. Pange masin kohe seisma, eemaldage aku ja: - kontrollida kahjustusi; - kontrollida, kas on lõdvenenud osi ja need kinnitada; - kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses

töö ajal suitsu Masin on kahjustatud Masinat ei tohi kasutada. Lülitage masin kohe välja, eemaldage aku ja pöörduge teenindusse.ET - 18

RIKE VÕIMALIK PÕHJUS PARANDUS

8. Aku kestab vähe aega

Rasked kasutustingimused suurema voolutarbimisega Optimeerige tööd (lõik 7.2.1) Aku pole töövajadusteks piisav Kasutage teist akut või võimendatud akut (lõik 15.1) Aku kestvus on kehvenenud Ostke uus aku

9. Akulaadija ei lae

Aku pole akulaadijasse õigesti sisestatud Kontrollige, et kõik on korralikult sees (lõik. 7.2.3) Ebasoodsad keskkonnatingimused Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit) Mustad kontaktid Puhastage kontaktid Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees Defektne akulaadija Asendage originaalvaruosaga

(Joon. 10.E) jääb stabiilses režiimis SISSE Enesekontroll ebaõnnestus Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

(Joon. 10.E) jääb vilkuvas režiimis SISSE Aku kommunikatsiooniviga Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole. Rootor blokeeritud Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole. Praegune ülekoormus Optimeerige masina kasutamist. Kui probleemid jätkuvad ka pärast abinõude tarvitusele võtmist, siis pöörduge edasimüüja poole.

Saadaval on eri võimsusega akud erinevateks otstarveteks (jn 27). Nimekirja selle masina jaoks heakskiidetud akudest leiab tehniliste andmete tabelist.

Seadet kasutatakse kahe aku paigutamiseks ja see tagab masina tööks vajaliku elektrienergia. See on varustatud kaabliga, mida kasutatakse masinaga ühendamiseks (jn 1.I), ja valitsaga (jn 9.B), mida kasutatakse ühe kahest akust valimiseks (asendid "1" ja "2") ning väljalülitamiseks ("OFF").

• batteriväljare (Fig. 9.B)

ET ( Algupärase kasutusjuhendi tõlge)

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

murulõikur/äärelõikur, muruniitja a) Tüüp / Põhimudel c) Matrikkel d) Mootor: aku

3. Vastab direktiivide nõuetele:

4. Viide ühtlustatud standarditele
