NAVODILA ZA UPORABO GT 500e STIGA

1. Rezna glava se ne

1. Rezna glava se ne

• utičnica kabela (sl. 9.A)

Za zaustavljanje stroja:

(sl. 22.C) iz električne mreže;

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju: OPOMBA ali POMEMBNO nudi podrobnosti ali druge informacije v zvezi s predhodno vsebino, ki so namenjene preprečevanju poškodb stroja ali druge škode. Znak opozarja na nevarnost. Neupoštevanje opozorila lahko povzroči osebne poškodbe ali poškodbe tretjih oseb in/ali škodo. Odstavki, obkroženi z okvirom iz sivih pik, navajajo opcijske tehnične lastnosti, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je določena tehnična lastnost prisotna pri vašem modelu. Izraze „sprednji“, „zadnji“, „desni“ in „levi“, je treba razumeti glede na delovni položaj upravljavca.

Slike v tem priročniku z navodili so označene s številkami 1, 2, 3 itd. Na slikah prikazane komponente so označene s črkami A, B, C itd. Sklic na komponento C na sliki 2 je podan na naslednji način: „Glej sliko 2.C“ ali preprosto „(slika 2.C)“. Slike so simbolične. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka „2.1 Urjenje“ je podnaslov naslova „2. Varnostni predpisi“. Sklici na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno številko. Na primer: „pogl. 2“ ali „odst. 2.1“. INDICE

4.3 Namestitev prednjega ročaja .......................... 9

4.4 Namestitev zaščite rezalne naprave ............... 9

5.1 Varnostni gumb (naprava za vklop / izklop) .. 10

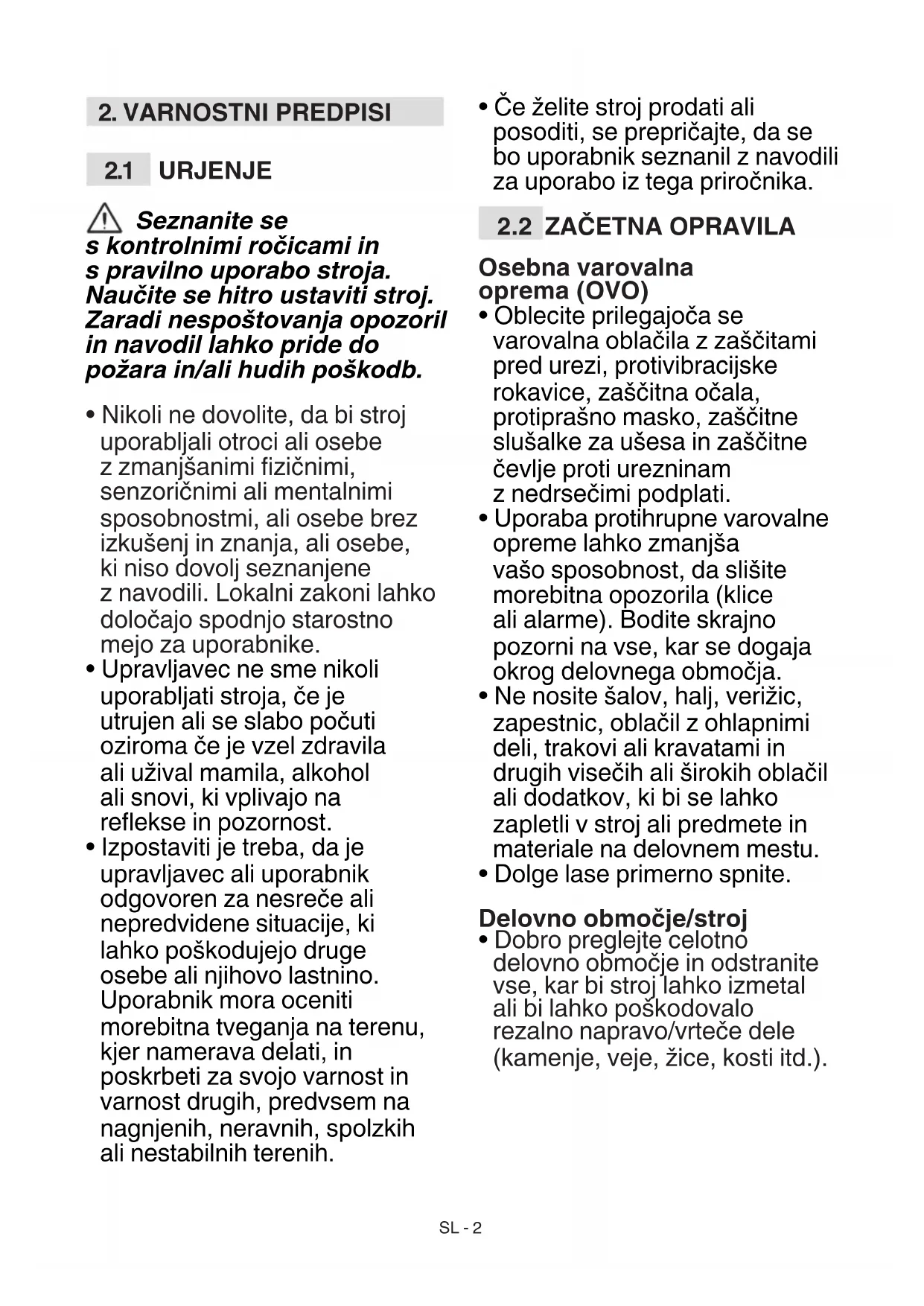

Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja. Naučite se hitro ustaviti stroj. Zaradi nespoštovanja opozoril in navodil lahko pride do požara in/ali hudih poškodb.

• Nikoli ne dovolite, da bi stroj uporabljali otroci ali osebe z zmanjšanimi zičnimi, senzoričnimi ali mentalnimi sposobnostmi, ali osebe brez izkušenj in znanja, ali osebe, ki niso dovolj seznanjene z navodili. Lokalni zakoni lahko določajo spodnjo starostno mejo za uporabnike.

• Upravljavec ne sme nikoli uporabljati stroja, če je utrujen ali se slabo počuti oziroma če je vzel zdravila ali užival mamila, alkohol ali snovi, ki vplivajo na reekse in pozornost.

• Izpostaviti je treba, da je upravljavec ali uporabnik odgovoren za nesreče ali nepredvidene situacije, ki lahko poškodujejo druge osebe ali njihovo lastnino. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava delati, in poskrbeti za svojo varnost in varnost drugih, predvsem na nagnjenih, neravnih, spolzkih ali nestabilnih terenih.

• Če želite stroj prodati ali posoditi, se prepričajte, da se bo uporabnik seznanil z navodili za uporabo iz tega priročnika.

• Oblecite prilegajoča se varovalna oblačila z zaščitami pred urezi, protivibracijske rokavice, zaščitna očala, protiprašno masko, zaščitne slušalke za ušesa in zaščitne čevlje proti urezninam z nedrsečimi podplati.

• Uporaba protihrupne varovalne opreme lahko zmanjša vašo sposobnost, da slišite morebitna opozorila (klice ali alarme). Bodite skrajno pozorni na vse, kar se dogaja okrog delovnega območja.

• Ne nosite šalov, halj, verižic, zapestnic, oblačil z ohlapnimi deli, trakovi ali kravatami in drugih visečih ali širokih oblačil ali dodatkov, ki bi se lahko zapletli v stroj ali predmete in materiale na delovnem mestu.

• Dolge lase primerno spnite. Delovno območje/stroj

• Dobro preglejte celotno delovno območje in odstranite vse, kar bi stroj lahko izmetal ali bi lahko poškodovalo rezalno napravo/vrteče dele (kamenje, veje, žice, kosti itd.).SL - 3

• Stroja ne uporabljajte v okoljih z nevarnostjo eksplozije in v prisotnosti vnetljivih tekočin, plina ali prahu. Električni stroji proizvajajo iskre, ki lahko vžgejo prah ali pare.

• Stroj upravljajte samo pri dnevni svetlobi ali pod dobro umetno svetlobo in ob dobri vidljivosti.

• Poskrbite, da se na delovnem območju ne zadržujejo odrasle osebe, otroci in živali. Otroke mora nadzorovati druga odrasla oseba.

• Prepričajte se, da so druge osebe najmanj 15 metrov stran od obsega delovanja stroja oziroma najmanj 30 metrov v primeru zelo težavne košnje.

• Ne delajte, ko je trava mokra, ko dežuje in ko obstaja nevarnost za nevihte, zlasti če je verjetno, da se pojavijo strele.

• Ne izpostavljajte stroja dežju ali mokremu okolju. Voda, ki prodre v stroj, poveča nevarnost električnega stresljaja.

• Če je le možno, se izogibajte delu na mokri ali spolzki površini oziroma na vseh neravnih ali strmih terenih, ki ne zagotavljajo stabilnosti upravljavca med delom.

• Posebno pozorni bodite na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjšale vidljivost.

• Če stroj uporabljate v bližini ceste, bodite pozorni na promet. Ravnanje

• Med delom morate stroj vedno trdno držati z obema rokama, enota motorja naj bo na desni strani telesa, rezalni sklop pa pod višino pasu. Ne pretiravajte z iztegovanjem rok.

• Izogibajte se stiku telesa s predmeti, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. Nevarnost električnega stresljaja se poveča, če je telo v stiku z ozemljenimi predmeti.

• Stojte v trdnem in stabilnem položaju ter bodite vselej previdni.

• Nikoli ne tecite, temveč hodite.

• Roke in stopala imejte vedno daleč proč od rezalne naprave, tako med zaganjanjem stroja kot med njegovo uporabo.

• Pozor: rezalni element se vrti še nekaj sekund po njegovem izklopu ali po zaustavitvi motorja.

• Pazite na morebitno odmetavanje materiala, ki ga lahko povzroči rezalna naprava.SL - 4

• Pazite, da z rezalno napravo ne trčite močneje ob tuje predmete oziroma ovire. Če rezalna naprava naleti na kakšno oviro ali predmet, se lahko zgodi povratni udarec (kickback). Takšen stik lahko povzroči zelo hiter sunek v nasprotno smer, pri čemer rezalno napravo potisne navzgor in proti upravljavcu. Povratni udarec lahko povzroči izgubo nadzora nad strojem, posledice pa so lahko izredno hude. Za preprečitev povratnega udarca poskrbite za ustrezne previdnostne ukrepe, ki jih tu navajamo: – Stroj držite trdno, z obema rokama; telo in roki imejte v položaju, ki vam bo omogočal odpor proti silam povratnega udarca. – Rok ne stegujte previsoko in ne kosite nad višino pasu. – Uporabljajte izključno rezalne naprave, ki jih navaja proizvajalec. – Držite se navodil proizvajalca glede vzdrževanja rezalne naprave.

• Pazite na poškodbe, ki jih lahko povzroči katera koli naprava, namenjena rezanju niti. V primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, v katerih se poškodujejo upravljavec ali tretje osebe, nemudoma nudite ustrezno prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno oskrbo. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poškodbe ljudi in živali, če jih ti ne bi opazili. Predolgo izpostavljanje vibracijam lahko povzroči poškodbe ali živčno-žilne težave (znane kot Raynoud fenomen oz. „bolezen belih prstov“) predvsem pri tistih osebah, ki imajo motnje krvnega obtoka. Simptomi se lahko pokažejo na rokah, zapestjih in prstih ter se izražajo kot izguba občutljivosti, otrplost, srbečica, bolečina, izguba naravne barve ali strukturne spremembe na koži. Učinek vibracij lahko dodatno poslabša tudi nizka temperatura in/ali premočno stiskanje ročajev. Ob pojavu teh simptomov je treba skrajšati čas uporabe stroja in se posvetovati z zdravnikom. Omejitve pri uporabi

• Stroja ne smejo uporabljati osebe, ki ga niso sposobne trdno držati z obema rokama in/ ali niso sposobne ostati trdno v ravnotežju med delom.

• Nikoli ne montirajte kovinskih rezalnih elementov. Pri tem stroju je prepovedana uporaba kovinskih ali trdih rezil kakršnekoli vrste.

• Nikoli ne uporabljajte stroja, če so njegova varovala poškodovana, manjkajoča ali nepravilno nameščena.SL - 5

• Ne uporabljajte stroja, če kosi dodatne opreme oziroma orodja niso nameščeni na predvidenih mestih.

• Ne izklopite, ne dezaktivirajte, ne odstranite in ne predelajte obstoječih varnostnih sistemov oziroma mikrostikal.

• Ne uporabljajte električnega stroja, če ga ni mogoče pravilno prižgati ali ugasniti s stikalom. Električni stroj, ki ga ni mogoče zagnati s stikalom, je nevaren in ga je treba popraviti.

• Stroja ne smete pretirano obremenjevati. Majhnega stroja ne uporabljajte za preobsežna dela; z uporabo ustreznega stroja zmanjšate nevarnost in izboljšate kakovost dela.

SHRANJEVANJE Redno vzdrževanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti. Vzdrževanje

• Nikoli ne uporabljajte stroja, če so njegovi deli obrabljeni ali poškodovani. Poškodovane ali obrabljene dele morate vedno zamenjati; ne smete jih popravljati.

• Med opravili za reguliranje stroja bodite pozorni in pazite, da vaši prsti ne ostanejo ujeti med gibajočo se rezalno napravo in ksnimi deli stroja. Ravni hrupa in vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuščanje vzdrževalnih posegov pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajati preventivne ukrepe za preprečitev možnosti poškodb zaradi močnega hrupa in vibracij; poskrbite za vzdrževanje stroja, nosite zaščitne glušnike in med delom delajte odmore. Shranjevanje

• Za zmanjšanje nevarnosti požara,posod z ostanki rastlin ne puščajte v zaprtem prostoru.

2.5 PREOSTALA TVEGANJA

Kljub upoštevanju vseh varnostnih predpisov lahko obstajajo dodatna tveganja: – nevarnost poškodb na prstih in rokah, če pridejo v stik z vrtečo se rezalno nitjo; – nevarnost poškodb na nogah, če po njih udari rezalna nit; – izmetavanje kamnov in zemlje.

2.6 BATERIJA / POLNILNIK

BATERIJE POMEMBNO Spodnji varnostni predpisi dopolnjujejo varnostna navodila v posebnem priročniku baterije in polnilnika baterije, ki je priložen stroju.

• Za polnjenje baterije uporabljajte samo polnilnike, ki jih priporoča proizvajalec.SL - 6 Neustrezen polnilnik lahko povzroči električni udar, pregretje ali uhajanje korozivne tekočine iz baterije.

• Uporabljajte samo specične baterije, ki so predvidene za vaše orodje. Uporaba drugih baterij lahko povzroči poškodbe in nevarnost požara.

• Prepričajte se, da je aparat izključen, preden vstavite baterijo. Vstavitev baterije v prižgan električni aparat lahko povzroči požar.

• Neuporabljeno baterijo hranite proč od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih malih kovinskih predmetov, ki bi lahko povzročili kratek stik kontaktov. Kratki stik med kontakti baterije lahko privede do vžiga ali požara.

• Polnilnika baterije ne uporabljajte na krajih z vnetljivimi snovmi ali na lahko gorljivih površinah, kot sta npr. papir in blago. Med polnjenjem se polnilnik baterije segreje, kar lahko privede do požara.

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, kar prinaša korist tako družbi, v kateri živimo, kot našemu prostoru.

• Pazite, da s svojim delom ne motite sosedov. Stroj uporabljajte samo ob primernem času (ne zgodaj zjutraj ali pozno zvečer, ko bi lahko motili druge).

• Natančno upoštevajte lokalne predpise za odlaganje embalaže, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; ti odpadki ne smejo biti odloženi skupaj z običajnimi odpadki, temveč jih je treba zbrati ločeno in predati posebnim zbirnim centrom, kjer bo poskrbljeno za recikliranje materialov.

• Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov.

• Ko se odločite, da boste stroj zavrgli, ga ne odložite v okolje, temveč se v skladu z veljavnimi lokalnimi predpisi obrnite na center za zbiranje odpadkov. Električnih aparatov ne odlagajte med gospodinjske odpadke. Na podlagi evropske Direktive 2012/19/EU o električnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene električne naprave zbirati ločeno, z namenom predelave na ekološko kompatibilen način. Če električne aparate odvržete na odlagališče ali na zemljo, lahko škodljive snovi dosežejo podtalno vodo in pridejo v prehrambno verigo, kar ima negativne posledice za vaše zdravje inSL - 7 dobro počutje. Za podrobnejše informacije o odstranjevanju tega artikla se posvetujte s svojim prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov. Baterije je treba ob koncu njihove uporabne dobe odstraniti z ustrezno pozornostjo do okolja. Baterija vsebuje material, ki je nevaren za vas in za okolje. Odstraniti jo je treba ločeno od drugih odpadkov, v zbiralnem centru, ki sprejema litij-ionske baterije. Ločeno zbiranje rabljenih proizvodov in embalaže omogoča reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju onesnaževanja okolja in znižuje povpraševanje po surovinah.

Ta stroj je vrtna naprava, natančneje prenosni akumulatorski obrezovalnik trat/tratnih robov. Stroj v glavnem sestavlja motor, ki prek prenosne gredi poganja rezalno napravo (glavo z nitjo). Rezalna naprava deluje na ravnini, ki je približno vzporedna s tlemi (ko se uporablja kot obrezovalnik trat) ali pa približno pravokotna na tla (ko se uporablja kot obrezovalnik tratnih robov). Uporabnik drži stroj s pomočjo ustreznega nosilnega pasu in lahko upravlja glavne komande tako, da ostaja vselej na varni razdalji od rezalne naprave.

3.1.2 Nepravilna uporaba

Kakršna koli druga uporaba, ki je drugačna od navedene, je lahko nevarna in lahko povzroči poškodbe oseb in/ali stvari. K nepravilni uporabi med drugim sodi: – uporaba stroja za pometanje z nagibanjem glave z nitjo; moč motorja lahko predmete in drobne kamne odmetava do 15 ali več metrov daleč ter povzroči materialno škodo ali poškodbe na ljudeh; – obrezovanje žive meje ali druga dela, pri katerih se rezalna naprava ne uporablja pri tleh; – rezanje in sekljanje grmov, grmičev in rož; – uporaba stroja za rezanje materialov, ki niso rastlinskega izvora; – uporaba stroj z rezalno napravo nad višino pasu operaterja; – uporaba stroja v javnih vrtovih in parkih, v športnih središčih, na cestiščih, na poljih in v gozdovih; – uporaba rezalnih naprav, ki se razlikujejo od navedenih v tabeli „Tehnični podatki“. Nevarnost resnih poškodb in ran. – uporaba stroja s strani več oseb. POMEMBNO V primeru neustrezne uporabe se garancija razveljavi, proizvajalec pa zavrača vsakršno odgovornost in prelaga na uporabnika vse stroške za škodo ali poškodbe njega samega ali drugih oseb.

3.1.3 Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev. Namenjen je „neprofesionalni uporabi“.

3.2 OPOZORILNI ZNAKI

Na stroju so prisotni različni znaki (slika 2). Njihova funkcija je, da upravljavca opominjajo na pravilno ravnanje, zato da stroj uporablja s potrebno pozornostjo in previdnostjo.SL - 8 Pomen znakov: POZOR! NEVARNOST! Nepravilna uporaba tega stroja je lahko nevarna za upravljavca in za druge osebe. Preden uporabite stroj, pazljivo preberite priročnik z navodili. Upravljavec tega stroja, ki ga v običajnih pogoji vsakodnevno uporablja dlje časa, je lahko izpostavljen ravni hrupa, ki je enaka ali večja od 85 dB (A). Uporabljajte protihrupne glušnike in zaščitna očala. NEVARNOST IZMETAVANJA! Pazite na morebitno izmetavanje materiala, ki ga lahko sproži rezalna naprava in ki lahko povzroči hude poškodbe oseb in škodo na stvareh.

NEVARNOST IZMETAVANJA! Poskrbite, da bodo med uporabo stroja vse osebe in domače živali oddaljeni vsaj za 15 metrov. Stroja ne izpostavljajte dežju (ali vlagi). POMEMBNO Uničene ali nečitljive nalepke je treba zamenjati. Zahtevajte nove nalepke na svojem pooblaščenem servisu.

3.3 IDENTIFIKACIJSKA

TABLICA IZDELKA Identikacijska etiketa vsebuje naslednje podatke (slika 1 ):

1. Raven zvočne moči

5. Serijska številka

Stroj je sestavljen iz niza glavnih komponent, ki imajo naslednje funkcije (slika 1 ): A. Enota motorja: poganja rezalno napravo prek transmisijske gredi. B. Drog: povezuje zadnji ročaj s pogonsko enoto. C. Rezalna naprava: komponenta, ki je namenjena rezanju rastlinja.

1. Glava z nitjo: rezalna naprava

z najlonsko nitjo. D. Zaščita rezalne naprave: varovalo, ki preprečuje predmetom, na katere lahko naleti rezalna naprava, da bi zleteli daleč proč od stroja. E. Prednji ročaj: polkrožne oblike; omogoča vodenje stroja. F. Zadnji ročaj: omogoča vodenje stroja. Na njem so glavne komande za zagon/zaustavitev/pospeševanje. G. Baterija (če ni dobavljena s strojem, glej pogl. 15 „Dodatna oprema po naročilu“): naprava, ki stroju dovaja električni tok; njene značilnosti in predpisi o njeni uporabi so opisani v posebnem priročniku. H. Polnilnik baterije (če ni dobavljen s strojem, glej pogl. 15 „Dodatna oprema po naročilu“): naprava, ki se uporablja za polnjenje baterije. Na voljo sta dva modela polnilnika baterije: H1 (hitri polnilnik baterij); H2 (standardni polnilnik baterije).

I. Nahrbtnik za baterije (dodatna

oprema po naročilu, odst. 15.3): oprema, ki omogoča namestitev baterije. J. Povezovalni kabel: kabel, ki se uporablja za povezavo stroja in nahrbtnika za baterije.SL - 9 K. Simulator baterije (dodatna oprema po naročilu, odst. 15.4): naprava, ki se vstavi v ležišče stroja in omogoča uporabo nahrbtnika za baterije.

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Za namene skladiščenja in prevoza nekatere komponente niso tovarniško nameščene, zato jih je po odstranitvi embalaže treba namestiti skladno z naslednjimi navodili. Odstranjevanje embalaže in končno namestitev morate opraviti na ravni in trdni površini, kjer je na voljo dovolj prostora za premikanje stroja in embalaže, pri tem pa morate vedno uporabljati ustrezno orodje. Ne uporabljajte stroja, preden ne opravite vseh postopkov iz poglavja „NAMESTITEV“.

2. Preberite dokumentacijo, ki je

v škatli, vključno s temi navodili.

3. Iz škatle vzemite vse komponente,

v skladu z lokalnimi predpisi. Pred izvedbo namestitvenih postopkov se prepričajte, da baterija ni vstavljena v svoje ležišče.

– Vstavite in potisnite spodnji del droga (slika 3.A) v njegov zgornji del (slika 3.B), dokler ne začutite klika, ob katerem se blokira v svojem položaju. Drog lahko odstranite tudi s pritiskom na gumb (slika 3.C). Dolžino droga je mogoče regulirati (odst. 6.1.2).

REZALNE NAPRAVE Uporabljajte zaščitne rokavice. K vsaki rezalni napravi je treba dodati ustrezno zaščito, tako kot je navedeno v tabeli „Tehnični podatki“.

1. Namestite zaščito (slika 5.A), tako da

se ujema z luknjami, ki se nahajajo na nosilcu pogonske enote (slika 5.B).

– Vstavite in zapnite oba konca indikatorja meje košnje (slika 6.A) v ustrezni odprtini, ki se nahajata na pogonski enoti (slika 6.B).SL - 10

• USB-vhod za polnjenje drugi naprav, npr. mobilnih telefonov (slika 9.C) Na obeh straneh in na sprednjem delu nahrbtnika so odprtine, skozi katere se napelje napajalni kabel, da se prepreči njegovo prosto visenje.

ZA VKLOP / IZKLOP) S pritiskom na ta gumb se aktivira oziroma prekine električni tokokrog stroja (slika 10.C). Prižgana je ena LED-lučka: električni tokokrog stroja je aktiviran. Stroj je pripravljen za uporabo. Prižgani sta obe LED-lučki: stroj deluje (slika 10.D). Ugasnjene LED-lučke: električni tokokrog je popolnoma prekinjen. POMEMBNO Med premikanjem nikoli ne držite prsta na tipki, da se izognete nehotenemu zagonu. Ikona „Pozor“ (slika 10.E) se prižge v primeru okvare stroja (glejte tabelo za prepoznavanje motenj, odst. 14).

5.2 KOMANDNI VZVOD PLINA

Omogoča zagon/zaustavitev stroja in istočasno vključi/izključi rezalno napravo. Aktiviranje komandnega vzvoda plina (slika 10.A) je mogoče samo, če istočasno pritisnete tudi varnostni vzvod plina (slika 10.B). Za zagon: – istočasno pritisnite komandni vzvod plina in na varnostni vzvod plina. Ob zagonu stroja se istočasno zažene tudi rezalna naprava. Stroj se samodejno zaustavi, ko izpustite komandni vzvod plina.

5.3 VARNOSTNI VZVOD PLINA

Varnostni vzvod plina (slika 10.B) omogoča aktiviranje komandnega vzvoda plina (slika 10.A).

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

6.1 ZAČETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo:

1. preverite, da baterija ni

vstavljena v svoje ležišče;

3. stroj regulirajte z ekonomskega in

funkcionalnega vidika, tako da bo prilagojen postavi uporabnika in vrsti opravila (odst. 6.1.1 - odst. 6.1.4);

4. kontrolirajte baterijo (odst. 6.1.5).

6.1.1 Nastavitev prednjega ročaja

1. Odvijte sponko (slika 11.A);

2. pomikajte prednji ročaj, dokler ne

dosežete najbolj ergonomskega položaja za upravljavca;

3. privijte sponko.SL - 11

6.1.2 Nastavitev dolžine droga

1. Popustite ročko (slika 12.A) v smeri

puščice, ki kaže odprto ključavnico;

2. potegnite ali potisnite drog (slika 12.B),

dokler ne dosežete zaželene dolžine;

3. po opravljeni regulaciji dobro

zategnite ročko v smeri puščice, ki kaže zaprto ključavnico.

6.1.3 Usmeritev rezalne naprave

Funkcija usmeritve rezalne naprave omogoča prehod od dela v načinu obrezovalnika trat na delo v načinu obrezovalnika tratnih robov in obratno. Za delo v načinu obrezovalnika tratnih robov: – pritisnite gumb (slika 13.A); – rezalno napravo (slika 13.B) obrnite za 90°; pri tem poskrbite, da ostane blokirana v novem položaju. To opravilo je treba vselej izvajati pri zaustavljenem stroju in mirujoči rezalni napravi.

6.1.4 Nastavitev indikatorja meje košnje

baterije (če je predviden)

1. Baterijo vstavite v eno od ležišč nahrbtnika

za baterije (slika 8) tako, da jo potisnete povsem do konca, dokler ne zaslišite klika, s katerim se zaskoči na svoje mesto, ob tem pa je vzpostavljen tudi električni stik;

Predmet Rezultat Ročaji (slika 1.E) Čisti, suhi, pravilno in čvrsto pritrjeni na stroj. Zaščita rezalne naprave (slika 1.D) Pravilno in čvrsto pritrjena na stroj, ne obrabljena/pokvarjena ali poškodovana. Vijaki na stroju Dobro priviti (niso zrahljani) Rezalna naprava (slika 1.C) Čista, ne poškodovana ali obrabljena Baterija (slika 1.G) Brez poškodb na ohišju, brez sledi tekočine Zračniki za hlajenje (odst. 7.3) Niso zamašeni Stroj Brez znakov poškodb ali obrabe Komandni vzvod plina (slika 10.A), varnostni vzvod plina (slika 10.B) Premikati se morata prosto, brez uporabe sile. Poskusno pomikanje (vožnja) Ni neobičajnih vibracij. Noben nenormalni hrupSL - 12

v njeno ležišče (odst. 7.2.3);

2. pritisnite na varnostni

gumb (slika 10.C) LED-lučka (slika 10.D) se mora prižgati (električni tokokrog aktiviran).

3. Izpustite komandni

2. Baterijo pravilno vstavite v njeno

ležišče (slika 16.A; odst. 7.2.3).

3. Istočasno pritisnite komandni

vzvod plina (slika 10.A) in varnostni vzvod plina (slika 10.B). OPOMBA Ob vsakem zagonu se nit samodejno podaljša (odst. 6.4.2).

6.3.2 Zagon s simulatorjem

baterije (če je predviden)

v njegovo ležišče v stroju (slika 16.J).

OPOMBA Preden začnete prvič kositi, morate pridobiti ustrezne izkušnje s strojem in se seznaniti z najprimernejšimi tehnikami košnje: stroj trdno držite v rokah in izvajajte gibe, ki jih zahteva delo. Pri delu s strojem sledite naslednjim navodilom: – stroj morate vselej trdno držati z obema rokama in držati rezalno napravo pod višino pasu. OPOMBA Med uporabo je baterija zaščitena proti popolni izpraznitvi z zaščitnim mehanizmom, ki izklopi in zaustavi stroj. OPOMBA Avtonomija baterije (in s tem količina rastlinja, ki jo je mogoče pokositi pred vnovičnim polnjenjem) je odvisna od različnih dejavnikov (odst. 7.2.1). OPOMBA Stroj se po eni minuti neaktivnosti izklopi sam.

6.4.1 Delovne tehnike

Uporabljajte SAMO najlonske niti. Uporaba kovinskih ali plasticiranih kovinskih niti in/ali niti, ki ne ustrezajo glavi, lahko povzroči resne rane ali poškodbe. a. Delo med gibanjem (košnja) – Prepričajte se, da je rezalna naprava nastavljena na način obrezovalnika trat (odst. 6.1.3);SL - 13 – Delo opravljaje z enakomerno hitrostjo, vaši premiki naj spominjajo na lok pri delu s tradicionalno koso, med tem pa ne nagibajte glave z nitjo (slika 17). Najprej poskusite kositi na primerni višini na manjšem območju, da se boste navadili ohranjati enakomerno višino košnje; to dosežete tako, da držite glavo z nitjo na enakomerni razdalji od tal. V težjih pogojih košnje lahko nagnete glavo z nitjo za približno 30° v levo. Ne uporabljajte te tehnike, če obstaja nevarnost odmetavanja predmetov, ki lahko poškodujejo osebe, živali ali povzročijo škodo. b. Precizna košnja (obrezovanje) Stroj naj bo rahlo nagnjen, tako da se spodnji del glave z nitjo ne dotika tal in je nivo košnje na zaželeni višini, rezalna naprava pa mora biti vedno proč od upravljavca. c. Obrezovanje v bližini ograj/robnikov – Regulirajte indikator meje košnje (če je predviden, odst. 6.1.4); – glavo z nitjo počasi približajte k ograjam, količkom, skalam, zidovom itd. in pri tem ne udarjajte s silo (slika 14). Če nit udari ob grobo oviro, se lahko strga ali obrabi; če ostane zapletena v ograjo, se lahko nenadoma raztrga na koščke. V vsakem primeru pa se pri obrezovanju okrog pločnikov, temeljev, zidov itd. nit lahko hitreje obrabi. d. Obrezovanje okrog dreves – Regulirajte indikator meje košnje (če je predviden, odst. 6.1.4); – hodite okrog drevesa od leve proti desni, deblu se približujte počasi, tako da z nitjo ne udarite ob drevo, glava z nitjo pa naj bo rahlo nagnjena naprej. Upoštevajte, da najlonska nit lahko razcefra ali poškoduje majhne grme in da udarec niti ob deblo grma ali drevesa z mehko skorjo lahko resno poškoduje rastlino.

6.4.2 Samodejno podaljšanje niti

Ta stroj je opremljen z glavo s samodejnim podaljšanjem niti. Za podajanje niti:

Med uporabo je dobro občasno odstraniti travo, ki se ovije okrog stroja. S tem boste preprečili pregretje (slika 1.A), ki ga lahko povzroči trava, zapletena pod zaščito rezalne naprave (slika 1.D). Sledite spodnjim navodilom: – zaustavite stroj (odst. 6.6); – izvlecite baterijo (odst. 7.2.2); – nadenite delovne rokavice; – zapleteno travo odstranite z izvijačem; na ta način omogočite pravilno ohlajanje motorja.

Za zaustavitev stroja:

1. Izpustite komandni vzvod plina (slika 10.A);.

2. počakajte na zaustavitev rezalne naprave.

Po ugasnitvi stroja je treba počakati nekaj sekund, preden se rezalna naprava ustavi. POMEMBNO Stroj vedno zaustavite, ko se morate premakniti z enega na drugo delovno območje.

• Odstranite baterijo iz njenega ležišča in jo napolnite (odst. 7.2.2).

• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.

• Opravite čiščenje (odst. 7.3).

• Preverite, ali je katera od komponent zrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.SL - 14

6.7.2 Po uporabi s simulatorjem

baterije (če je predviden)

4. Povezovalni kabel odklopite s

simulatorja baterije (slika 19.I) in nahrbtnika (slika 9.A).

5. Baterijo odstranite iz nahrbtnika

7. Opravite čiščenje (odst. 7.3).

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Preden začnete s kakršnim koli vzdrževalnim opravilom, sledite spodnjim korakom:

• Odstranite baterijo iz njenega ležišča in jo napolnite (odst. 7.2.2).

• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.

• Nadenite si primerna oblačila, delovne rokavice in zaščitna očala.

• Preberite ustrezna navodila. – Opis pogostnosti in vrste posegov se nahaja v „Tabeli vzdrževanja“ (pogl. 13). Spodnja tabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in časovni intervali, v katerih je treba opraviti vsako izmed njih. Vsakega od posegov opravite ob prvem od predpisanih rokov, ki dejansko nastopi. – Uporaba neoriginalnih nadomestnih delov ali opreme lahko zmanjša varnost stroja in vpliva na njegovo delovanje. Proizvajalec zavrača vsakršno odgovornost v primeru škode ali poškodb, ki bi nastale zaradi neoriginalnih proizvodov. – Originalne nadomestne dele zagotavljajo pooblaščene servisne delavnice in prodajalci. POMEMBNO Vse vzdrževalne postopke in nastavitve, ki niso opisani v tem priročniku, mora izvesti vaš prodajalec ali specializirani servisni center.

Avtonomija baterije (in torej količina rastlinja, ki jo je mogoče pokositi pred ponovnim polnjenjem) je odvisna predvsem od naslednjih dejavnikov: a. okoljski dejavniki, ki lahko povzročajo večjo porabo energije: – košnja goste, visoke ali vlažne trave; b. ravnanja upravljavca, ki bi se jim moral izogibati: – pogostim zagonom in zaustavitvam stroja med delom; – tehnika rezanja, ki ni primerna za delo, ki se izvaja (odst. 6.4.1). Za doseganje optimalne avtonomije baterije je treba vselej:

• kositi, ko je trava suha;

• uporabljati delovno tehniko, ki je najprimernejša za delo, ki ga je treba opraviti (odst. 6.4.1). Če želite s strojem neprekinjeno opravljati delo dlje časa, kot to dopušča standardna baterija, lahko:

• kupiti še eno standardno baterijo, tako da lahko izpraznjeno baterijo takoj nadomestite, ne da bi morali prekiniti z delom;

• kupiti posebno baterijo, ki ima daljšo avtonomijo od standardne baterije (odst. 15.1).

v stroju (slika 19.A) ali nahrbtniku (slika 20. A; če je predviden).SL - 15

2. Baterijo odstranite iz stroja (slika

19.B) ali nahrbtnika za baterije (slika 20.B; če je predviden).

3. Baterijo (slika 21.A) vstavite v njeno

ležišče v polnilniku baterije (slika 21.B).

tem sledite navodilom v knjižici baterije/polnilnika baterije. OPOMBA Baterija je opremljena z zaščito, ki preprečuje polnjenje, če je temperatura okolja nižja od 0 °C oziroma presega +45 °C. OPOMBA Baterijo lahko kadar koli napolnite tudi samo delno brez nevarnosti, da bi se poškodovala.

7.2.3 Ponovno vstavljanje baterije v stroj

Po končanem polnjenju:

1. Baterijo (slika 22.A) odstranite iz njenega

ležišča v polnilniku baterije (slika 22.B; bodite pozorni, da je po zaključenem polnjenju ne pustite predolgo v polnilniku).

2. Polnilnik (slika 22.C) izklopite

iz električnega omrežja.

3. Baterijo vstavite v njeno ležišče v stroju

(slika 23.B) ali v enega od ležišč v nahrbtniku za baterije (slika 8; če je predviden).

4. Baterijo pri vstavljanju potisnete povsem

do konca, dokler ne zaslišite klika, s katerim se zaskoči na svoje mesto, ob tem pa je vzpostavljen tudi električni stik.

7.3 ČIŠČENJE STROJA IN MOTORJA

• Po uporabi vselej očistite stroj s pomočjo čiste krpe, ki jo navlažite z nevtralnim detergentom.

• Z mehko in suho krpo odstranite vse sledi vlage. Vlaga lahko povzroči nevarnost električnih šokov.

• Za čiščenje plastičnih delov in ročajev ne uporabljajte agresivnih detergentov ali topil.

• Za zmanjšanje nevarnosti požara poskrbite, da bo stroj, še zlasti motor, prost ostankov trave, listja ali odvečne maščobe.

• Vselej se prepričajte, da so rešetke za dovajanje hladilnega zraka čiste in proste ostankov, da se prepreči pregretje motorja in baterije ter njuno poškodovanje.

• Ne uporabljajte vodnega curka, da ne zmočite motorja ali električnih delov.

• Redno preverjajte, ali so ročaji čvrsto pritrjeni.

8. IZREDNO VZDRŽEVANJE

Preden začnete s kakršnim koli vzdrževalnim opravilom, sledite spodnjim korakom:

• Odstranite baterijo iz njenega ležišča in jo napolnite (odst. 7.2.2).

• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.

• Nadenite si primerna oblačila, delovne rokavice in zaščitna očala.

• Preberite ustrezna navodila. Pozor! Nevarnost poškodb zaradi nevarnih gibajočih se delov!

8.1 VZDRŽEVANJE REZALNE NAPRAVE

Za ta stroj je predvidena uporaba rezalnih naprav s šifro, ki je navedena v tabeli „Tehnični podatki“. Zaradi razvoja artikla bodo rezalne naprave, navedene v tabeli „Tehnični podatki“, lahko sčasoma nadomeščene z drugimi, ki bodo imele enakovredne lastnosti, ki zadevajo varnost delovanja in možnost medsebojnega zamenjavanja. Rezalne naprave se ne dotikajte, dokler baterija ni bila izvlečena in dokler se rezalna naprava ni popolnoma zaustavila.

in jo odrežite na dolžini 3 m.

4. Poskrbite, da bosta oba konca niti, ki

izhajata iz nasprotnih odprtin, enako dolga;

5. En konec niti vstavite v odprtino, ki je v

kot kažeta puščici (slika 26.B), in pustite, da je približno 15 cm izhaja iz motka.

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

• odstraniti baterijo iz njenega ležišča in jo napolniti (odst. 7.2.2);

• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.

• Opravite čiščenje (odst. 7.3).

• Preverite, ali je katera od komponent zrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.

• Stroj shranite: – v suhem prostoru; – na mestu, kjer bo zaščiten pred vremenskimi pojavi; – na mestu, ki je zunaj dosega otrok; – ko se prepričate, da ste odstranili ključe ali orodje za vzdrževanje.

9.2 SHRANJEVANJE BATERIJE

Baterijo je treba hraniti v senci in v hladnem okolju brez vlage. OPOMBA V primeru dolge nedejavnosti baterijo ponovno napolnite na vsaka dva meseca, da podaljšate njeno življenjsko dobo.

10. PREMIKANJE IN PREVOZ

Vsakokrat, ko je treba premeščati ali prevažati stroj, morate upoštevati spodnja navodila: – zaustavite stroj (odst. 6.6); – odstranite baterijo iz njenega ležišča in jo napolnite (odst. 7.2.2); – Nadenite si močne delovne rokavice; – držati stroj izključno za ročaje in obrniti rezalno napravo nasprotno od smeri vaše hoje. Pri prevažanju stroja z vozilom upoštevajte naslednje ukrepe: – stroj namestite tako, da ne bo nikogar ogrožal.

11. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in nastavitve, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in ohranjanje prvotne stopnje varnosti in stanja stroja. Zaradi posegov, opravljenih v neprimernih delavnicah ali s strani neusposobljenih oseb, se razveljavi vsakršna oblika garancije, proizvajalec pa je odvezan vsakršne odgovornosti.

• Popravila in vzdrževalne posege v okviru garancije lahko izvajajo izključno pooblaščene servisne delavnice.

• Pooblaščeni servisi uporabljajo izključno originalne nadomestne dele.SL - 17 Originalna dodatna oprema je bila izdelana posebej za te stroje.

• Neoriginalni nadomestni deli in oprema niso potrjeni. Uporaba neoriginalnih nadomestnih delov in opreme povzroči razveljavitev garancije.

• Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalne in servisne posege ter pregled varnostnih naprav.

Garancija pokriva vse stvarne in tovarniške napake. Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija. Garancija ne pokriva poškodb, ki so posledica:

• pomanjkljive seznanitve s spremljajočo dokumentacijo;

• uporabe neoriginalnih nadomestnih delov;

• uporabe opreme, ki je ni dobavil ali odobril proizvajalec. Poleg tega garancija ne pokriva:

• normalne obrabe potrošnih materialov, kot so rezalne naprave in varnostni vijaki; normalna obraba. Kupec je zaščiten z ustreznimi zakoni, ki veljajo v njegovi državi. Ta garancija na noben način ne omejuje pravic kupca, ki jih določajo zakoni v njegovi državi.

13. TABELA VZDRŽEVANJA

Poseg Pogostnost Opombe STROJ Pregled vseh pritrdilnih elementov Pred vsako uporabo odst. 7.4 Varnostni pregledi/preverjanje komand Pred vsako uporabo odst. 6.2 Preverjanje zaščite rezalne naprave. Pred vsako uporabo odst. 6.2.1 Pregled rezalne naprave Pred vsako uporabo odst. 6.2.1 Kontrola stanja napolnjenosti baterije Pred vsako uporabo * Napolnitev baterije Po vsaki uporabi odst. 7.2.2

Čiščenje stroja in motorja Po vsaki uporabi odst. 7.3 Pregled morebitnih poškodb na stroju. Po potrebi pokličite pooblaščeni servis. Po vsaki uporabi -

• Poglejte v priročnik baterije/polnilnika baterije.

vzvod plina in varnostni vzvod plina se stroj ne zažene in rezalna naprava se ne vrti Baterija ni vstavljena ali je vstavljena nepravilno. Prepričajte se, ali je baterija dobro nameščena (odst. 7.2.3). Baterija je prazna. Preverite stanje napolnjenosti in baterijo napolnite (odst. 7.2.2). Razstavljivi drog ni bil pravilno oziroma do konca vstavljen v svoj sedež Prepričajte se, če je bil razstavljivi drog pravilno nameščen in vstavljen (odst. 4.2) Okvara komandnega vzvoda plina /varnostnega vzvoda Ne uporabljajte stroja. Takoj zaustavite stroj, izvlecite baterijo in pokličite servisni center. Stroj je poškodovan. Ne uporabljajte stroja. Takoj zaustavite stroj, izvlecite baterijo in pokličite servisni center.

2. Pregrevanje motorja

ležišča pogonske enote in glave z nitjo. Previsoko travo kosite tik nad tlemi. Visoko travo kosite z gibom od zgoraj navzdol, da preprečite njeno kopičenje.

4. Nit se ne podaljša,

ko uporabite sistem samodejnega podaljšanja. Nit se je sprijela skupaj. Namažite s silikonskim sprejem. Na motku ni dovolj niti ali pa je bila vsa nit porabljena. Zamenjajte motek (pogl. 8.1.1) ali nit (pogl. 8.1.2) Nit je bila porabljena ali pa je prekratka. Podaljšajte nit ročno (pogl. 6.4.2) V notranjosti motka se je nit zapletla ali pretrgala. Nit odstranite iz motka in jo ponovno ovijte nanj (pogl. 8.1.2)

5. Rezalna naprava pride v

stik s tujim predmetom. - Zaustavite stroj, izvlecite baterijo in: - preverite morebitne poškodbe; - preverite, da na posameznih delih ni popuščenih pritrdilnih elementov; po potrebi jih zategnite; - poskrbite za ustrezne zamenjave ali popravila v pooblaščenem servisu.

avtonomijo Težki pogoji uporabe, ki povzročajo večjo porabo toka Optimizirajte uporabo stroja (odst. 7.2.1) Baterija ne zadostuje za delovne zahteve Uporabite dodatno baterijo ali zmogljivejšo baterijo (odst. 15.1). Zmogljivost baterije je upadla, Nabavite novo baterijo

9. Polnilnik baterije

ne polni baterije Baterija ni pravilno vstavljena v polnilnik Preglejte, ali je baterija pravilno vstavljena (odst. 7.2.3) Neustrezni okoljski pogoji Polnjenje opravite v okolju z ustrezno temperaturo (glejte priročnik baterije/polnilnika baterije) Umazanija na kontaktih Očistite kontakte Polnilnik ni napajan s tokom Preverite, ali je vtikač vklopljen, in se prepričajte, da je vtičnica pod napetostjo Polnilnik baterije je okvarjen Zamenjajte ga z novim originalnim delom

Če nepravilnost ni odpravljena, glejte priročnik baterije/polnilnika baterije

utripa Napaka pri komunikaciji baterije Ne uporabljajte stroja. Takoj zaustavite stroj, izvlecite baterijo in pokličite servisni center. Rotor je blokiran Ne uporabljajte stroja. Takoj zaustavite stroj, izvlecite baterijo in pokličite servisni center. Prekomerni tok Optimizirajte uporabo stroja. Če težave ostajajo tudi po izvedbi zgoraj opisanih opravil, se posvetujte s svojim prodajalcem.SL - 19

Na voljo so baterije različnih zmogljivosti, ki so prilagojene posebnim delovnim zahtevam (slika 27). Seznam homologiranih baterij za ta stroj najdete v tabeli „Tehnični podatki“.

15.2 POLNILNIK BATERIJE

Naprava, ki se uporablja za polnjenje baterije: polnilnik za hitro polnjenje (slika 28.A), standardni polnilnik (slika 28.B).

15.3 NAHRBTNIK ZA BATERIJE

Pripomoček, ki omogoča vstavitev dveh baterij in zagotavlja električno energijo, ki je potrebna za delovanje stroja. Opremljen je s kablom za povezavo s strojem (slika 1.I) in izbirnim stikalom (slika 9.B), ki omogoča izbiro ene od dveh baterij (položaja 1 in 2) in prekinitev napajanja (položaj OFF).

4. Sklicevanje na usklajene predpise

g) Izmerjen nivo zvočne moči h) Zagotovljen nivo zvočne moči j) Neto instalirana moč n) Oseba, pooblaščena za sestavo tehnične knjižice: o) Kraj in datum BS ( Prijevod originalnih uputa)
