ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GT 500e STIGA

φορητό χλοοκοπτικό / κόφτης άκρων μπαταρίας ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ ΠΡΟΣΟΧΗ: πριν χρησιμοποιησετε το μηχανημα, διαβαστε προσεκτικα το παρον εγχειριδιο.

ΕΛΛΗΝΙΚΑ - Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

[7] Κωδικός συστήματος κοπής [8] Κωδικός προστασίας [9] Πτυσσόμενη ράβδος [10] και χωρίς διατάξεις κοπής [11] Διαστάσεις [12] Μήκος [13] Πλάτος [14] Ύψος [15] Αβεβαιότητα μέτρησης [16] Στάθμη ηχητικής πίεσης [17] Μετρημένη στάθμη ηχητικής

[18] Στάθμη εγγυώμενης ηχητικής

[19] Κραδασμοί [20] Αιτουμενα παρελκομενα [21] Γκρουπ μπαταρίας [22] Φορτιστής μπαταρίας [23] Σακίδιο μπαταριών [24] Εξομοιωτής μπαταρίας (*) Η χρήση αυτής της μπαταρίας επιτρέπεται μόνο με τον Σακίδιο μπαταριών. Απαγορεύεται η τοποθέτηση της μπαταρίας στην υποδοχή του μηχανήματος. a) ΣΗΜΕΙΩΣΗ: η συνολική δηλωμένη τιμή των κραδασμών έχει μετρηθεί με βάση μια πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφόρων εργαλείων. Η συνολική τιμή των κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική εκτίμηση της έκθεσης. b) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η εκπομπή κραδασμών κατά την πραγματική χρήση του εργαλείου μπορεί να είναι διαφορετική από τη συνολική δηλωμένη τιμή ανάλογα με τον τρόπο χρήσης του εργαλείου. Επομένως είναι απαραίτητο, κατά την εργασία, να λάβετε τα παρακάτω μέτρα ασφαλείας για την προστασία του χειριστή: φορέστε γάντια κατά τη χρήση, περιορίστε το χρόνο χρήσης του μηχανήματος και μειώστε το χρόνο χρήσης του μοχλού γκαζιού.[1] EN - TECHNICAL DATA [2] MAX supply voltage [3] NOMINAL supply voltage [4] Maximum tool rotation speed (cutting line head) [5] Cutting width (cutting line head) [6] Diameter of cutting line (max) [7] Cutting means code [8] Protection code [9] Separable rod [10] Weight without battery pack and without cutting means [11] Dimensions [12] Length [13] Width [14] Height [15] Sound pressure level [16] Uncertainty of measure [17] Measured sound power level [18] Guaranteed sound power level [19] Vibrations [20] Accessories available on request [21] Battery pack [22] Battery charger [23] Battery backpack [24] Battery simulator (*) This battery can only be used with the battery backpack. Inserting the battery in the machine housing is prohibited. a) NOTE: the declared total vibration value was measured using a normal- ised test method and can be used to conduct comparisons between one tool and another. The total vibration value can also be used for a preliminary exposure evaluation. b) WARNING: the vibrations emitted during actual use of the tool can dier from the declared total value according to how the tool is used. Whilst working, therefore, it is necessary to adopt the following safety measures designed to protect the operator: wear protective gloves whilst working, use the machine for limited periods at a time and decrease the time during which the throttle control lever is pressed.

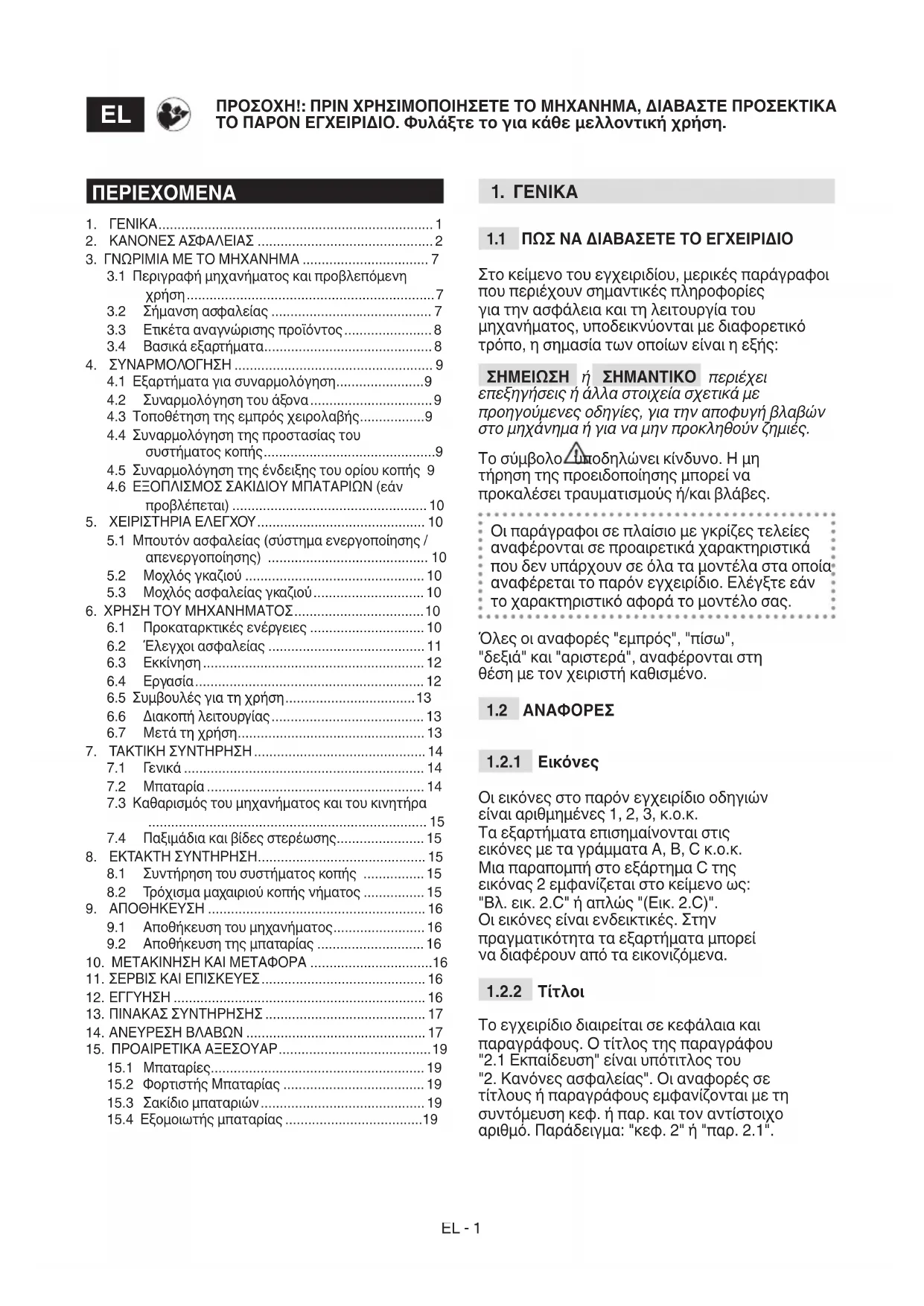

1.1 ΠΏΣ ΝΑ ΔΙΑΒΑΣΕΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ

Στο κείμενο του εγχειριδίου, μερικές παράγραφοι που περιέχουν σημαντικές πληροφορίες για την ασφάλεια και τη λειτουργία του μηχανήματος, υποδεικνύονται με διαφορετικό τρόπο, η σημασία των οποίων είναι η εξής: ΣΗΜΕΙΏΣΗ ή ΣΗΜΑΝΤΙΚΟ περιέχει επεξηγήσεις ή άλλα στοιχεία σχετικά με προηγούμενες οδηγίες, για την αποφυγή βλαβών στο μηχάνημα ή για να μην προκληθούν ζημιές. Το σύμβολο υποδηλώνει κίνδυνο. Η μη τήρηση της προειδοποίησης μπορεί να προκαλέσει τραυματισμούς ή/και βλάβες. Οι παράγραφοι σε πλαίσιο με γκρίζες τελείες αναφέρονται σε προαιρετικά χαρακτηριστικά που δεν υπάρχουν σε όλα τα μοντέλα στα οποία αναφέρεται το παρόν εγχειρίδιο. Ελέγξτε εάν το χαρακτηριστικό αφορά το μοντέλο σας. Όλες οι αναφορές "εμπρός", "πίσω", "δεξιά" και "αριστερά", αναφέρονται στη θέση με τον χειριστή καθισμένο.

Οι εικόνες στο παρόν εγχειρίδιο οδηγιών είναι αριθμημένες 1, 2, 3, κ.ο.κ. Τα εξαρτήματα επισημαίνονται στις εικόνες με τα γράμματα A, B, C κ.ο.κ. Μια παραπομπή στο εξάρτημα C της εικόνας 2 εμφανίζεται στο κείμενο ως: "Βλ. εικ. 2.C" ή απλώς "(Εικ. 2.C)". Οι εικόνες είναι ενδεικτικές. Στην πραγματικότητα τα εξαρτήματα μπορεί να διαφέρουν από τα εικονιζόμενα.

Το εγχειρίδιο διαιρείται σε κεφάλαια και παραγράφους. Ο τίτλος της παραγράφου "2.1 Εκπαίδευση" είναι υπότιτλος του "2. Κανόνες ασφαλείας". Οι αναφορές σε τίτλους ή παραγράφους εμφανίζονται με τη συντόμευση κεφ. ή παρ. και τον αντίστοιχο αριθμό. Παράδειγμα: "κεφ. 2" ή "παρ. 2.1". ΠΕΡΙΕΧΟΜΕΝΑ

3. ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ ................................. 7

3.1 Περιγραφή μηχανήματος και προβλεπόμενη

χρήση ................................................................. 7

3.2 Σήμανση ασφαλείας .......................................... 7

3.3 Ετικέτα αναγνώρισης προϊόντος ....................... 8

4.1 Εξαρτήματα για συναρμολόγηση ....................... 9

4.2 Συναρμολόγηση του άξονα ................................ 9

4.3 Τοποθέτηση της εμπρός χειρολαβής ................. 9

4.4 Συναρμολόγηση της προστασίας του

συστήματος κοπής .............................................9

4.5 Συναρμολόγηση της ένδειξης του ορίου κοπής 9

4.6 ΕΞΟΠΛΙΣΜΟΣ ΣΑΚΙΔΙΟΥ ΜΠΑΤΑΡΙΩΝ (εάν

5.1 Μπουτόν ασφαλείας (σύστημα ενεργοποίησης /

5.3 Μοχλός ασφαλείας γκαζιού ............................. 10

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ .................................. 10

6.1 Προκαταρκτικές ενέργειες .............................. 10

6.5 Συμβουλές για τη χρήση .................................. 13

6.6 Διακοπή λειτουργίας ........................................ 13

6.7 Μετά τη χρήση .................................................13

7.3 Καθαρισμός του μηχανήματος και του κινητήρα

7.4 Παξιμάδια και βίδες στερέωσης ....................... 15

8. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ ............................................15

8.1 Συντήρηση του συστήματος κοπής ................ 15

8.2 Τρόχισμα μαχαιριού κοπής νήματος ................ 15

9. ΑΠΟΘΗΚΕΥΣΗ ......................................................... 16

9.1 Αποθήκευση του μηχανήματος ........................16

9.2 Αποθήκευση της μπαταρίας ............................ 16

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ................................16

15.2 Φορτιστής Μπαταρίας ..................................... 19

15.3 Σακίδιο μπαταριών ...........................................19

15.4 Εξομοιωτής μπαταρίας ....................................19EL - 2

2. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

Εξοικειωθείτε με τους μοχλούς και τη χρήση του μηχανήματος. Μάθετε να σταματάτε γρήγορα το μηχάνημα. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει πυρκαγιά ή/και σοβαρούς τραυματισμούς.

• Μην επιτρέπετε να χειρίζονται το μηχάνημα παιδιά ή άτομα με μειωμένες φυσικές, πνευματικές ή αισθητήριες ικανότητες ή χωρίς εμπειρία και γνώση, ή άτομα που δεν γνωρίζουν τον χειρισμό του μηχανήματος. Οι τοπικοί νομοθεσία ενδέχεται να ορίζει ελάχιστη ηλικία για τον χρήστη.

• Μην χρησιμοποιείτε ποτέ το μηχάνημα εάν ο χρήστης βρίσκεται σε κατάσταση κόπωσης ή δυσφορίας ή έχει πάρει φάρμακα, ναρκωτικά, οινόπνευμα ή ουσίες επιβλαβείς για την ικανότητά του να αντανακλά και να προσέχει.

• Θυμηθείτε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα ατυχήματα και τα απρόβλεπτα συμβάντα που μπορεί να συμβούν σε άλλα άτομα ή στην περιουσία τους. Είναι ευθύνη του χειριστή η εκτίμηση των πιθανών κινδύνων του εδάφους, καθώς και η λήψη όλων των αναγκαίων μέτρων για την ασφάλεια, ιδιαίτερα σε επικλινή, ανώμαλα, ολισθηρά ή ασταθή εδάφη.

• Αν θέλετε να δώσετε ή να δανείσετε το μηχάνημα σε άλλους, βεβαιωθείτε ότι ο χρήστης έχει διαβάσει τις οδηγίες χρήσης που περιέχονται σε αυτό το εγχειρίδιο.

Μέσα ατομικής προστασίας (ΜΑΠ)

• Χρησιμοποιείτε προστατευτική εφαρμοστή ενδυμασία με προστασίες κατά της κοπής, γάντια προστασίας από κραδασμούς, κράνος, προστατευτικά γυαλιά, μάσκες κατά τη σκόνης, ωτοασπίδες και υποδήματα ασφαλείας με αντιολισθητικό πάτο.

• Η χρήση προστατευτικών ακοής μπορεί να μειώσει την ικανότητα να ακούσετε ενδεχόμενες προειδοποιήσεις (κραυγές ή συναγερμούς). Προσέξτε ιδιαίτερα όσα συμβαίνουν γύρω από την περιοχή εργασίας.

• Μη χρησιμοποιείτε κασκόλ, ποδιές, μενταγιόν, βραχιόλια, ιματισμό με αιωρούμενα μέρη, ή με κορδόνια και γραβάτες που κρέμονται ή είναι φαρδιά και μπορούν να μπερδευτούν στο μηχάνημα ή σε αντικείμενα και υλικά στο χώρο εργασίας.

• Δέστε κατάλληλα τα μακριά μαλλιά. Περιοχή εργασία / Μηχανήματος

Ελέγξτε προσεκτικά την περιοχή εργασίας και απομακρύνετε οτιδήποτε θα μπορούσε να εκτιναχτεί από το μηχάνημα ή να προκαλέσει ζημιά στη διάταξη κοπής/περιστρεφόμενα όργανα (πέτρες, κλαδιά, σύρματα, κόκκαλα, κ.λπ.)

• Μην χρησιμοποιείτε το μηχάνημα σε εκρήξιμες ατμόσφαιρες, παρουσία εύφλεκτων υγρών, αερίων ήEL - 3 σκόνης. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν την ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Εργαστείτε μόνο με το φως της ημέρας ή με καλό τεχνητό φως και υπό συνθήκες καλής ορατότητας.

• Απομακρύνετε τους ανθρώπους, τα παιδιά και τα ζώα από την περιοχή εργασίας. Είναι απαραίτητο τα παιδιά να επιβλέπονται από έναν άλλο ενήλικα.

• Βεβαιωθείτε ότι δεν βρίσκεται κανείς σε απόσταση τουλάχιστον 15 μέτρων από την ακτίνα δράσης του μηχανήματος ή 30 μέτρων για τις πιο δύσκολες κοπές.

• Αποφύγετε την εργασία πάνω σε βρεγμένη χλόη, υπό βροχή και υπό τον κίνδυνο καταιγίδας, ειδικά αν υπάρχει πιθανότητα να πέσουν κεραυνοί.

• Μην εκθέτετε το μηχάνημα στη βροχή ή σε υγρασία. Το νερό που διεισδύει στο εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Αποφύγετε όσο είναι δυνατόν την εργασία σε βρεγμένο και ολισθηρό έδαφος ή σε πολύ απότομα και απόκρημνα εδάφη που δεν εξασφαλίζουν τη σταθερότητα του χειριστή κατά τη διάρκεια της εργασίας.

• Αποφεύγετε τις ανωμαλίες του εδάφους (προεξοχές, βαθουλώματα), προσέχετε ιδιαίτερα τα επικλινή εδάφη, τους κρυφούς κινδύνους και ενδεχόμενα εμπόδια που θα μπορούσαν να μειώσουν την ορατότητα.

• Δώστε πολύ προσοχή κοντά σε κρημνούς, ορύγματα ή τάφρους.

• Εργάζεστε εγκάρσια της κλίσης του εδάφους και ποτέ προς την άνοδο/κάθοδο, προσέχοντας πολύ στις αλλαγές κατεύθυνσης, προσέχοντας να μη χάσετε την ισορροπία σας και παραμένοντας πάντα πίσω από το σύστημα κοπής.

• Όταν κάνετε χρήση του μηχανήματος κοντά στον δρόμο, να προσέχετε την κυκλοφορία. Συμπεριφορές

• Κατά τη διάρκεια της εργασίας, πρέπει να κρατάτε πάντα σταθερά το μηχάνημα με τα δύο χέρια, με τον κινητήρα στη δεξιά πλευρά του σώματος και το σύστημα κοπής κάτω από το ύψος της μέσης. Μην επεκτείνετε υπερβολικά τα χέρια.

• Αποφύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, κουζίνες, ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνει όταν το σώμα έρχεται σε επαφή με γειωμένες επιφάνειες.

• Η θέση του σώματος πρέπει να είναι σταθερή και ισορροπημένη και να εργάζεστε με σύνεση.

• Κατά τη χρήση δεν πρέπει να τρέχετε, αλλά να βαδίζετε.

• Διατηρείτε πάντα χέρια και πόδια μακριά από το σύστημα κοπής, τόσο κατά την εκκίνηση του κινητήρα όσο και κατά τη χρήση του μηχανήματος.

• Προσοχή: το εργαλείο κοπής συνεχίζει να περιστρέφεται για λίγα δευτερόλεπτα ακόμα και μετά την αποσύμπλεξη ή μετά το σβήσιμο του κινητήρα.

• Αποφύγετε τον εκσφενδονισμό υλικών από το σύστημα κοπής.

• Προσέξτε να μην χτυπήσετε βίαια το σύστημα κοπής πάνω σε ξένα σώματα/εμπόδια. Αν το σύστημα κοπής συναντήσει ένα εμπόδιο/ αντικείμενο μπορεί να προκληθεί αναπήδηση (kickback). Αυτή η επαφή μπορεί να προκαλέσει ξαφνικά μια αντίστροφη αντίδραση, σπρώχνοντας το σύστημαEL - 4 κοπής προς τα επάνω και προς τον χειριστή. Η αναπήδηση μπορεί να προκαλέσει απώλεια ελέγχου του μηχανήματος, με πιθανές πολύ σοβαρές συνέπειες. Για να αποφύγετε το κλότσημα πρέπει να λάβετε τα παρακάτω μέτρα προφύλαξης: – Κρατάτε γερά το μηχάνημα και με τα δυο χέρια και θέσατε το σώμα και τα χέρια σας σε μια θέση που θα σας επιτρέψει να αντέξετε το χτύπημα αναπήδησης. – Μην εκτείνετε τα χέρια πολύ ψηλά και μην κόβετε πάνω από το ύψος της μέσης. – Χρησιμοποιείτε μόνο συστήματα κοπής που είναι εγκεκριμένα από τον κατασκευαστή. – Ακολουθήστε τις σχετικές οδηγίες του κατασκευαστή σχετικά με τη συντήρηση του συστήματος κοπής.

• Δώστε προσοχή ώστε να προστατευτείτε από τραυματισμούς που προέρχονται από οποιοδήποτε σύστημα για την κοπή του νήματος. Σε περίπτωση θραύσης ή ατυχημάτων κατά τη διάρκεια της εργασίας, απενεργοποιήστε άμεσα τον κινητήρα και απομακρύνετε το μηχάνημα με τρόπο που να μην προκαλέσει άλλα ατυχήματα. Σε περίπτωση ατυχημάτων με τραυματισμούς, εφαρμόστε άμεσα τις καταλληλότερες διαδικασίες πρώτων βοηθειών για την περίσταση και επικοινωνήστε με ένα νοσοκομείο για την κατάλληλη θεραπεία. Αφαιρέστε σχολαστικά ενδεχόμενα θραύσματα που μπορεί να προκαλέσουν ζημιές ή τραυματισμούς σε ανθρώπους ή ζώα, εάν μείνουν χωρίς επιτήρηση. Η παρατεταμένη έκθεση στους κραδασμούς μπορεί να προκαλέσει βλάβες και νευροαγγειακές διαταραχές (γνωστές και ως "φαινόμενο του Raynaud") ιδίως σε όσους υποφέρουν από διαταραχές του κυκλοφοριακού. Τα συμπτώματα μπορεί να αφορούν τα χέρια, τους καρπούς ή τα δάχτυλα και εκδηλώνονται με απώλεια ευαισθησίας, μούδιασμα, κνησμό, πόνο, αποχρωματισμό ή δομικές μεταβολές του δέρματος. Τα συμπτώματα αυτά μπορεί να ενταθούν από τις χαμηλές θερμοκρασίες περιβάλλοντος ή/και το υπερβολικό σφίξιμο των χεριών στις χειρολαβές. Μόλις εμφανιστούν τα συμπτώματα πρέπει να μειώσετε τους χρόνους χρήσης του μηχανήματος και να ζητήσετε ιατρική

• Το μηχάνημα δεν πρέπει να χρησιμοποιείται από άτομα που δεν είναι σε θέση να το κρατήσουν σταθερό με τα δύο χέρια ή/και να παραμείνουν όρθια σε σταθερή ισορροπία κατά τη διάρκεια της εργασίας.

• Ποτέ μη συναρμολογείτε μεταλλικά εξαρτήματα κοπής. Με αυτό το μηχάνημα απαγορεύεται η χρήση μεταλλικών ή άκαμπτων δίσκων παντός τύπου.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένες, ελαττωματικές ή λάθος τοποθετημένες προστασίες.

• Μη χρησιμοποιείτε το μηχάνημα εάν τα εξαρτήματα/εργαλεία δεν έχουν τοποθετηθεί στα προβλεπόμενα σημεία.EL - 5

• Μην απενεργοποιείτε, αφαιρείτε ή τροποποιείτε τα υπάρχοντα συστήματα ασφαλείας/μικροδιακόπτες.

• Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν δεν τίθεται σε λειτουργία και δεν ακινητοποιείται ομαλά με τον διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται με τον διακόπτη είναι επικίνδυνο και απαιτεί επισκευή.

• Μην υποβάλετε το μηχάνημα σε υπερβολική καταπόνηση και μη χρησιμοποιείτε μικρά μηχανήματα για βαριές εργασίες. Η χρήση κατάλληλου μηχανήματος μειώνει τους κινδύνους και βελτιώνει την ποιότητα της εργασίας.

2.4 ΣΥΝΤΗΡΗΣΗ, ΑΠΟΘΗΚΕΥΣΗ

Η τακτική συντήρηση και η σωστή αποθήκευση προστατεύουν την ασφάλεια του μηχανήματος και τις επιδόσεις του.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα ή ελαττωματικά εξαρτήματα. Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται και όχι να επισκευάζονται.

Κατά τις διαδικασίες ρύθμισης του μηχανήματος, δώστε προσοχή για την αποφυγή παγίδευσης των δακτύλων ανάμεσα στο κινούμενο σύστημα κοπής και τα σταθερά μέρη του μηχανήματος. Το επίπεδο θορύβου και κραδασμών που αναγράφεται στις παρούσες οδηγίες, είναι οι μέγιστες τιμές χρήσης του μηχανήματος. Η χρήση μη ισορροπημένου εργαλείου κοπής, η υπερβολική ταχύτητα κίνησης και η απουσία συντήρησης συμβάλλουν σημαντικά στις εκπομπές θορύβου και στη δημιουργία κραδασμών. Κατά συνέπεια, είναι αναγκαίο να ληφθούν προληπτικά μέτρα για την εξάλειψη των πιθανών ζημιών λόγω της υψηλής στάθμης θορύβου και των κραδασμών; Φροντίστε για τη συντήρηση του μηχανήματος και φοράτε ωτοασπίδες, κάνοντας διαλείμματα κατά τη διάρκεια της εργασίας.

• Για τη μείωση του κινδύνου πυρκαγιάς, μην αφήνετε τα γεμάτα με υλικά δοχεία σε εσωτερικούς χώρους.

2.5 ΥΠΟΛΕΙΠΟΜΕΝΟΙ ΚΙΝΔΥΝΟΙ

Ακόμα και αν τηρηθούν όλες οι προδιαγραφές ασφαλείας, μπορεί ακόμα να υπάρχουν επιπλέον κίνδυνοι: – κίνδυνος τραυματισμού στα δάχτυλα και στα χέρια αν εμπλακούν στην περιστροφή του νήματος κεφαλής, – κίνδυνος τραυματισμού στα πόδια αν χτυπηθούν από το νήμα κεφαλής, – εκσφενδονισμός πετρών και χώματος.

2.6 ΜΠΑΤΑΡΙΑ / ΦΟΡΤΙΣΤΗΣ

Οι παρακάτω κανονισμοί ασφαλείας συμπληρώνουν τις προδιαγραφές ασφαλείας που υπάρχουν στις οδηγίες χρήσης της μπαταρίας και του φορτιστή μπαταρίας που επισυνάπτονται στο μηχάνημα.

• Για τη φόρτιση της μπαταρίας χρησιμοποιήστε μόνο φορτιστές που προτείνονται από τον κατασκευαστή. Ένας ακατάλληλος φορτιστής μπορεί να προκαλέσειEL - 6 ηλεκτροπληξία, υπερθέρμανση ή διαρροή διαβρωτικού υγρού από την μπαταρία.

• Χρησιμοποιήστε μόνο τις ειδικές μπαταρίες που προβλέπονται για το εργαλείο σας. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει τραυματισμούς και κινδύνους πυρκαγιάς.

• Πριν την τοποθέτηση της μπαταρίας, βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη. Η τοποθέτηση της μπαταρίας σε μια ηλεκτρική συσκευή μπορεί να προκαλέσει πυρκαγιά.

• Φυλάξτε την μπαταρία που δεν χρησιμοποιείται μακριά από συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέσουν βραχυκύκλωμα στις επαφές. Το βραχυκύκλωμα ανάμεσα στις επαφές της μπαταρίας μπορεί να προκαλέσει αναφλέξεις ή πυρκαγιές.

• Μην χρησιμοποιείτε ποτέ τον φορτιστή σε περιβάλλον με υδρατμούς, εύφλεκτες ουσίες ή πάνω σε εύφλεκτες επιφάνειες, όπως χαρτί. ύφασμα, κλπ. Κατά την φόρτιση, ο φορτιστής θερμαίνεται και μπορεί να προκαλέσει πυρκαγιά.

• Κατά τη διάρκεια της μεταφοράς των συσσωρευτών, αποφύγετε οι επαφές να μην συνδέονται μεταξύ τους και μην χρησιμοποιείτε μεταλλικά δοχεία για τη μεταφορά.

ΠΕΡΙΒΑΛΛΟΝΤΟΣ Η προστασία του περιβάλλοντος πρέπει να αποτελεί μια σημαντική και πρωταρχική πλευρά στη χρήση του μηχανήματος, προς όφελος της πολιτισμένης συμβίωσης και του περιβάλλοντος στο οποίο ζούμε.

• Αποφύγετε την πρόκληση ενοχλήσεων στους γείτονες. Χρησιμοποιείτε το μηχάνημα μόνο σε λογικά ωράρια (όχι νωρίς το πρωί ή αργά το βράδυ όπου μπορεί να ενοχλήσετε).

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση υλικών συσκευασίας, ελαττωματικών εξαρτημάτων και οποιουδήποτε στοιχείου μπορεί να μολύνει το περιβάλλον. Αυτά τα απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα, αλλά πρέπει να συγκεντρώνονται χωριστά και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα φροντίσουν για την ανακύκλωση των υλικών.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση των υλικών προς απόρριψη.

• Εάν αποφασίσετε να μην χρησιμοποιήσετε ξανά το μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον, αλλά απευθυνθείτε σε εξουσιοδοτημένο κέντρο ανακύκλωσης σύμφωνα με την ισχύουσα νομοθεσία. Οι ηλεκτρικές συσκευές δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών και τους εθνικούς κανονισμούς για την εφαρμογή της, οι ηλεκτρικές συσκευές που έχουν ολοκληρώσει τον κύκλο ζωής τους πρέπει να συγκεντρώνονται χωριστά με σκοπό τη φιλική προς το περιβάλλον ανακύκλωσή τους. Αν οι ηλεκτρικές συσκευές απορριφθούν σε χωματερή ή στο έδαφος, οι βλαβερές ουσίες μπορεί ναEL - 7 φτάσουν στον υδροφόρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα προκαλώντας βλάβες στην υγεία σας. Για λεπτομερέστερες πληροφορίες σχετικά με τη διάθεση του προϊόντος, απευθυνθείτε στον αρμόδιο φορέα για τη διάθεση των οικιακών απορριμμάτων ή στον Αντιπρόσωπο. Στο τέλος της διάρκειας ζωής τους, διαθέστε τις μπαταρίες με κατάλληλο τρόπο για την προστασία του περιβάλλοντος. Η μπαταρία περιέχει υλικά που είναι επικίνδυνα για εσάς και για το περιβάλλον. Αυτή πρέπει να αφαιρείται και να διατίθεται χωριστά σε ένα κέντρο που δέχεται μπαταρίες ιόντων λιθίου. Η διαφοροποιημένη συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών, επιτρέπει την ανακύκλωση των υλικών και την επαναχρησιμοποίηση. Η επαναχρησιμοποίηση των ανακυκλωμένων υλικών εμποδίζει τη μόλυνση του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

3. ΓΝΏΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

3.1 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα είναι μια συσκευή κηπουρικής και συγκεκριμένα ένα φορητό χλοοκοπτικό/κόφτης άκρων μπαταρίας. Το μηχάνημα αποτελείται κυρίως από έναν κινητήρα που μέσω ενός άξονα μετάδοσης θέτει σε λειτουργία ένα σύστημα κοπής (κεφαλή νήματος). Το σύστημα κοπής λειτουργεί σε ένα επίπεδο σχεδόν παράλληλο με το έδαφος (σε περίπτωση χρήσης σαν χλοοκοπτικό) ή σχεδόν κάθετα με το έδαφος (σε περίπτωση χρήσης σαν κόφτης άκρων). Ο χειριστής μπορεί να χειρίζεται τα κύρια χειριστήρια πάντα διατηρώντας μια ασφαλή απόσταση από τη σύστημα κοπής.

3.1.1 Προβλεπόμενη χρήση

Αυτό το μηχάνημα έχει σχεδιαστεί και κατασκευαστεί για: – να κόβει χλόη και μη ξυλώδη φυτά (π.χ. άκρες σε παρτέρια, φυτείες, τοίχους, περιφράξεις ή χώρους πρασίνου μικρού εμβαδού, – να ολοκληρώνει την κοπή που έγινε με μια μηχανή κουρέματος, – χρήση από έναν μόνο χειριστή.

3.1.2 Ακατάλληλη χρήση

Οποιαδήποτε άλλη χρήση από τις αναφερόμενες μπορεί να είναι επικίνδυνη και να προξενήσει βλάβες ή/και τραυματισμούς. Ως ακατάλληλη χρήση (ενδεικτικά και όχι περιοριστικά) εννοείται: – η χρήση του μηχανήματος για σκούπισμα γέρνοντας την κεφαλή νήματος. Η ισχύς του κινητήρα μπορεί να εκσφενδονίσει αντικείμενα και μικρές πέτρες σε απόσταση 15 και πλέον μέτρων, προκαλώντας ζημιές ή ατυχήματα; – το κλάδεμα θάμνων ή άλλες εργασίες κατά τις οποίες το σύστημα κοπής δεν χρησιμοποιείται στο επίπεδο του εδάφους, – η κοπή και τεμαχισμός θάμνων και λουλουδιών, – η χρήση του μηχανήματος για την κοπή υλικών μη φυτικής προέλευσης, – η χρήση του μηχανήματος με το σύστημα κοπής πάνω από το ύψος της μέσης του χειριστή, – η χρήση του μηχανήματος σε δημόσιους κήπους, πάρκα, αθλητικά κέντρα, σε δρόμους, γήπεδα και λιβάδια, – η χρήση συστημάτων κοπής διαφορετικών από εκείνα που αναφέρονται στον πίνακα "Τεχνικά χαρακτηριστικά". Κίνδυνος σοβαρού τραυματισμού. – η χρήση του μηχανήματος από περισσότερα άτομα ταυτοχρόνως. ΣΗΜΑΝΤΙΚΟ Η ακατάλληλη χρήση του μηχανήματος έχει ως αποτέλεσμα την ακύρωση της εγγύησης και της ευθύνης του κατασκευαστή, καθιστώντας υπεύθυνο το χρήστη για τις υποχρεώσεις που προκύπτουν από ζημιές ή τραυματισμό του χρήστη ή τρίτων.

Το μηχάνημα αυτό προορίζεται για χρήση από τους καταναλωτές, ήτοι από μη επαγγελματίες χειριστές. Προορίζεται για ερασιτεχνική χρήση.

3.2 ΣΗΜΑΝΣΗ ΑΣΦΑΛΕΙΑΣ

Στο μηχάνημα εμφανίζονται διάφορα σύμβολα (Εικ. 2). Σκοπός τους είναι να υπενθυμίζουν στο χειριστή τη συμπεριφορά που πρέπει να τηρεί για την προσεκτική και ασφαλή χρήση του.EL - 8 Σημασία των συμβόλων:

Αυτό το μηχάνημα, εάν δεν χρησιμοποιείται σωστά, μπορεί να είναι επικίνδυνο για εσάς και για τους άλλους. Πριν χρησιμοποιήσετε το μηχάνημα διαβάστε το εγχειρίδιο οδηγιών. Ο χειριστής αυτού του μηχανήματος μπορεί να εκτεθεί σε στάθμη θορύβου ίση ή μεγαλύτερη από 85 dB (A), εάν το χρησιμοποιεί υπό φυσιολογικές συνθήκες για συνεχή καθημερινή χρήση. Χρησιμοποιείτε προστατευτικά ακοής και γυαλιά.

ΕΚΣΦΕΝΔΟΝΙΣΜΟΥ! Αποφύγετε τον εκσφενδονισμό υλικών από το σύστημα κοπής, που μπορεί να προκαλέσουν σοβαρό τραυματισμό ή ζημιές.

ΕΚΣΦΕΝΔΟΝΙΣΜΟΥ! Απομακρύνετε ανθρώπους και ζώα σε ακτίνα τουλάχιστον 15 m κατά τη χρήση του μηχανήματος. Μην αφήνετε το μηχάνημα εκτεθειμένο στη βροχή (ή στην υγρασία). ΣΗΜΑΝΤΙΚΟ Οι κατεστραμμένες ή δυσανάγνωστες αυτοκόλλητες ετικέτες πρέπει να αντικαθίστανται. Ζητήστε τις νέες ετικέτες από το εξουσιοδοτημένο Σέρβις.

3.3 ΕΤΙΚΕΤΑ ΑΝΑΓΝΏΡΙΣΗΣ ΠΡΟΪΟΝΤΟΣ

Η ετικέτα αναγνώρισης προϊόντος φέρει τα ακόλουθα στοιχεία (Εικ. 1 ):

1. Στάθμη ηχητικής ισχύος

4. Τύπος μηχανήματος

6. Όνομα και διεύθυνση του Κατασκευαστή

7. Κωδικός προϊόντος

Αντιγράψτε τα στοιχεία αναγνώρισης του μηχανήματος στον ειδικό χώρο της ετικέτας, στο πίσω μέρος του εξωφύλλου. ΣΗΜΑΝΤΙΚΟ Χρησιμοποιείτε τα στοιχεία αναγνώρισης που αναγράφονται στην ετικέτα αναγνώρισης προϊόντος κάθε φορά που απευθύνεστε στο εξουσιοδοτημένο Σέρβις. ΣΗΜΑΝΤΙΚΟ Το παράδειγμα της δήλωσης συμμόρφωσης βρίσκεται στις τελευταίες σελίδες του εγχειριδίου.

3.4 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Το μηχάνημα αποτελείται από τα ακόλουθα βασικά εξαρτήματα, στα οποία αντιστοιχούν οι παρακάτω λειτουργίες (Εικ.1 ): A. Κινητήρας: δίνει κίνηση στο σύστημα κοπής μέσω ενός άξονα μετάδοσης. B. Άξονας: συνδέει την πίσω χειρολαβή στον κινητήρα. C. Σύστημα κοπής: είναι το εξάρτημα για την κοπή φυτών.

1. Κεφαλή νήματος: σύστημα

κοπής με νάιλον νήμα. D. Προστασία του συστήματος κοπής: είναι μια προστασία ασφαλείας και εμποδίζει τυχόν αντικείμενα που έχει περισυλλέξει το σύστημα κοπής να εκτοξευθούν μακριά από το μηχάνημα. E. Μπροστινή χειρολαβή: έχει ημικυκλικό σχήμα, επιτρέπει το χειρισμό του μηχανήματος. F. Πίσω χειρολαβή: επιτρέπει το χειρισμό του μηχανήματος και έχει τα κύρια χειριστήρια εκκίνησης/απενεργοποίησης/γκαζιού. G. Μπαταρία (εάν δεν παρέχεται με το μηχάνημα, βλ. κεφ. 15 "Προαιρετικά αξεσουάρ"): τροφοδοτεί με ρεύμα το εργαλείο. Τα χαρακτηριστικά και οι οδηγίες χρήσης της περιγράφονται σε ειδικό εγχειρίδιο. H. Φορτιστής μπαταρίας (εάν δεν παρέχεται με το μηχάνημα, βλ. κεφ. 15 "Προαιρετικά αξεσουάρ"): συσκευή για την επαναφόρτιση της μπαταρίας. Διατίθενται δύο μοντέλα φορτιστή μπαταρίας: H1 (φορτιστής μπαταρίας ταχείας φόρτισης); H2 (φορτιστής μπαταρίας κανονικής φόρτισης);.

I. Σακίδιο μπαταριών (αξεσουάρ κατόπιν

παραγγελίας, παρ. 15.3): διάταξη που επιτρέπει την τοποθέτηση των μπαταριών. J. Καλώδιο σύνδεσης: καλώδιο που επιτρέπει τη σύνδεση της μηχανής στο σακίδιο μπαταριών. K. Εξομοιωτής μπαταρίας (αξεσουάρ κατόπιν παραγγελίας, παρ. 15.4):EL - 9 συσκευή η οποία, εάν τοποθετηθεί στο περίβλημα του μηχανήματος, επιτρέπει τη χρήση του σακιδίου μπαταριών.

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Για λόγους αποθήκευσης και μεταφοράς, μερικά εξαρτήματα του μηχανήματος δεν συναρμολογούνται απευθείας στο εργοστάσιο, αλλά πρέπει να τοποθετηθούν μετά την αφαίρεση της συσκευασίας, ακολουθώντας τις παρακάτω οδηγίες. Η αποσυσκευασία και η ολοκλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε επίπεδη και σταθερή επιφάνεια με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα εργαλεία. Μη χρησιμοποιείτε το μηχάνημα πριν ολοκληρώσετε τις διαδικασίες που προβλέπει το κεφάλαιο "ΣΥΝΑΡΜΟΛΟΓΗΣΗ".

4.1 ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Η συσκευασία περιέχει τα εξαρτήματα για τη συναρμολόγηση.

1. Ανοίξτε τη συσκευασία προσεκτικά

για να μη χαθούν τα εξαρτήματα.

2. Συμβουλευθείτε το φυλλάδιο στο

εσωτερικό της συσκευασίας και τις παρούσες οδηγίες χρήσης.

3. Βγάλτε από το κιβώτιο όλα τα μη

συναρμολογημένα εξαρτήματα.

4. Βγάλτε το μηχάνημα από το κιβώτιο.

5. Διαθέστε το κιβώτιο και τα υλικά συσκευασίας

σύμφωνα με την ισχύουσα νομοθεσία. Πριν προχωρήσετε στη συναρμολόγηση, βεβαιωθείτε ότι η μπαταρία δεν είναι τοποθετημένη στη θήκη της.

4.2 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΑΞΟΝΑ

– Εισάγετε και σπρώξτε το κάτω μέρος του άξονα (Εικ. 3.Α) μέσα στο πάνω μέρος (Εικ. 3.Β) μέχρι να νιώσετε ότι ασφαλίζει ακινητοποιώντας τον. Μπορείτε να αποσυναρμολογήσετε τον άξονα πατώντας το μπουτόν (Εικ. 3.C). Μπορείτε να ρυθμίσετε το μήκος του άξονα (παρ. 6.1.2).

4.3 ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΕΜΠΡΟΣ

– Τοποθετήστε τη μπροστινή χειρολαβή (Εικ. 4.A) στη βάση (Εικ. 4.B), βιδώστε τη χειρολαβή με την ειδική βίδα (Εικ. 4.C), σφίξτε το παξιμάδι από την αντίθετη πλευρά (Εικ. 4.D).

4.4 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΠΡΟΣΤΑΣΙΑΣ

ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΟΠΗΣ Φοράτε προστατευτικά γάντια. Σε κάθε σύστημα κοπής θα πρέπει να συνδυάζεται η ειδική προστασία, όπως αναφέρεται στον πίνακα Τεχνικά Χαρακτηριστικά.

1. Τοποθετήστε την προστασία (Εικ. 5.Α) σε

αντιστοιχία με τις οπές που βρίσκονται στη βάση του κινητήρα (Εικ. 5.Β).

2. Στερεώστε την προστασία (Εικ. 5.Α)

σφίγγοντας καλά τις βίδες (Εικ. 5.C).

Πάνω στην προστασία του συστήματος κοπής υπάρχει το παρακάτω σύμβολο: Υποδεικνύει τη φορά περιστροφής του συστήματος κοπής.

4.5 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ

ΕΝΔΕΙΞΗΣ ΤΟΥ ΟΡΙΟΥ ΚΟΠΗΣ – Εισάγετε και στερεώστε τα δύο άκρα της ένδειξης του ορίου κοπής (Εικ. 6.A) στις αντίστοιχες οπές που υπάρχουν στον κινητήρα (Εικ. 6.B).EL - 10

4.6 ΕΞΟΠΛΙΣΜΟΣ ΣΑΚΙΔΙΟΥ

ΜΠΑΤΑΡΙΏΝ (ΕΑΝ ΠΡΟΒΛΕΠΕΤΑΙ) Το σακίδιο μπαταριών φτάνει ήδη συναρμολογημένο (Εικ. 1.Ι) και μπορεί να αποσυνδεθεί από τη βάση ιμάντων (Εικ. 7) και να μεταφερθεί με το χέρι. Για να αποσυνδέσετε το σακίδιο μπαταριών, πατήστε τα δύο κουμπιά επάνω (Εικ. 7.A). Οι θήκες των μπαταριών βρίσκονται και στις δύο πλευρές του σακιδίου (Εικ. 8) Στη δεξιά πλευρά του σακιδίου υπάρχουν:

• πρίζα καλωδίου (Εικ. 9.A)

• επιλογέας μπαταρίας (Εικ. 9.B)

• μια θύρα USB για τη φόρτιση άλλων συσκευών (π.χ. κινητού) (Εικ. 9.C) Για να αποφευχθεί η παρουσία ενός ελεύθερου καλωδίου, υπάρχουν δίοδοι και στις δύο πλευρές και στην πίσω πλευρά μέσα από τις οποίες μπορεί να περάσει το καλώδιο τροφοδοσίας.

5. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ

5.1 ΜΠΟΥΤΟΝ ΑΣΦΑΛΕΙΑΣ

(ΣΥΣΤΗΜΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ) Αυτό το μπουτόν ενεργοποιεί και απενεργοποιεί το ηλεκτρικό κύκλωμα του μηχανήματος (Εικ. 10.C). Ένα led αναμμένο: το ηλεκτρικό κύκλωμα του μηχανήματος είναι ενεργοποιημένο. Το μηχάνημα είναι έτοιμο για χρήση. Και τα δύο led αναμμένα: το μηχάνημα βρίσκεται σε λειτουργίας (Εικ. 10.D). Ενδεικτικές λυχνίες σβηστές: το ηλεκτρικό κύκλωμα είναι εντελώς απενεργοποιημένο. ΣΗΜΑΝΤΙΚΟ Κατά τις μετακινήσεις ποτέ μην πιέζετε το μπουτόν για να αποφύγετε τον κίνδυνο τυχαίας εκκίνησης. Το εικονίδιο “Προσοχή” (Εικ. 10.E) ανάβει σε περίπτωση βλάβης του μηχανήματος (ανατρέξτε στον πίνακα αναγνώρισης βλαβών, παρ. 14).

Βάζει εμπρός/ακινητοποιεί τον κινητήρα του μηχανήματος και ταυτόχρονα κομπλάρει/ ξεκομπλάρει το σύστημα κοπής. Η ενεργοποίηση του μοχλού γκαζιού (Εικ. 10.Α) μπορεί να γίνει μόνο εάν ταυτόχρονα πατηθεί ο μοχλό ασφαλείας γκαζιού (Εικ. 10.Β). Για την εκκίνηση: – πιέστε ταυτόχρονα το μοχλό γκαζιού και το μοχλό ασφαλείας γκαζιού. Η εκκίνηση του μηχανήματος προκαλεί την ταυτόχρονη περιστροφή του συστήματος κοπής. Το μηχάνημα σταματά αυτόματα αφήνοντας το μοχλό γκαζιού.

5.3 ΜΟΧΛΟΣ ΑΣΦΑΛΕΙΑΣ ΓΚΑΖΙΟΥ

Ο μοχλός ασφαλείας γκαζιού (Εικ. 10.Β) επιτρέπει τη μετακίνηση του μοχλού γκαζιού (Εικ. 10.Α).

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Πριν ξεκινήσετε την εργασία, απαιτούνται μια σειρά ελέγχων και ενεργειών που εξασφαλίζουν την αποδοτική και ασφαλή εκτέλεση της εργασίας:

1. βεβαιωθείτε ότι η μπαταρία δεν είναι

τοποθετημένη στη θήκη της,

2. Τοποθετήστε το μηχάνημα σε οριζόντια θέση

έτσι ώστε να στηρίζεται καλά στο έδαφος.

3. ρυθμίστε το μηχάνημα από εργονομικής

και λειτουργικής πλευράς έτσι ώστε να το προσαρμόσετε στο ύψος του χρήστη και στο είδος της εργασίας (παρ. 6.1.1 - παρ. 6.1.4),

4. ελέγξτε την μπαταρία (παρ. 6.1.5).

6.1.1 Ρύθμιση της εμπρός χειρολαβής

1. Χαλαρώστε τον σφιγκτήρα (Εικ. 11.A),

2. μετακινήστε την εμπρός χειρολαβή

μέχρι να βρείτε την πιο εργονομική θέση για το χειριστή,

3. σφίξτε τον σφιγκτήρα.EL - 11

6.1.2 Ρύθμιση του μήκους του άξονα

1. Λασκάρετε τη λαβή (Εικ. 12.Α)

ακολουθώντας τη φορά που δείχνει το βέλος - ανοικτό λουκέτο,

2. τραβήξτε ή σπρώξτε τον άξονα (Εικ. 12.B)

μέχρι να έχετε το επιθυμητό μήκος,

3. μετά τη ρύθμιση, σφίξτε καλά τη

λαβή ακολουθώντας τη φορά που δείχνει το βέλος - κλειστό λουκέτο.

6.1.3 Προσανατολισμός του

συστήματος κοπής Ο προσανατολισμός του συστήματος κοπής, σας επιτρέπει να περάσετε από τη λειτουργία "χλοοκοπτικό" στη λειτουργία "κόφτης άκρων" και αντίστροφα. Για εργασία με τη λειτουργία "κόφτης άκρων": – Πιέστε το μπουτόν (Εικ. 13.A), – περιστρέψτε το σύστημα κοπής (Εικ. 13.B) κατά 90° και βεβαιωθείτε ότι παραμένει μπλοκαρισμένο στη θέση του. Εκτελείτε πάντα αυτήν την ενέργεια με το μηχάνημα σβηστό και το σύστημα κοπής ακινητοποιημένο.

6.1.4 Ρύθμιση της ένδειξης

του ορίου κοπής – Περιστρέψτε προς τα εμπρός την ένδειξη του ορίου κοπής (Εικ. 14.A) όταν εργάζεστε κοντά σε δένδρα, κράσπεδα ή φράχτες, ώστε να αποφύγετε την πρόσκρουση με το σύστημα κοπής.

6.1.5 Έλεγχος της μπαταρίας

Πριν από κάθε χρήση: – ελέγχετε τη φόρτιση της μπαταρίας σύμφωνα με τις οδηγίες στο εγχειρίδιο της μπαταρίας.

6.1.6 Χρήση του σακιδίου

1. Τοποθετήστε την μπαταρία σε μία από

τις θήκες που υπάρχουν στο σακίδιο μπαταριών (Εικ. 8) σπρώχνοντας μέχρι να ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή.

2. Συνδέστε το καλώδιο στην ειδική πρίζα

(Εικ. 9.A) και περιστρέψτε μέχρι να ακούσετε το χαρακτηριστικό "κλικ" που το μπλοκάρει στη θέση του και διασφαλίζει την ηλεκτρική επαφή.

3. Ρυθμίστε τους ιμάντες και κλείστε από

μπροστά την εξάρτυση (Εικ. 15).

6.2 ΕΛΕΓΧΟΙ ΑΣΦΑΛΕΙΑΣ

Εκτελέστε τους ακόλουθους ελέγχους και βεβαιωθείτε ότι τα αποτελέσματα αντιστοιχούν στις υποδείξεις των πινάκων. Εκτελείτε πάντα τους ελέγχους ασφαλείας πριν τη χρήση.

6.2.1 Γενικός έλεγχος

Αντικείμενο Αποτέλεσμα Χειρολαβές (Εικ. 1.Ε) Καθαρές, στεγνές, σωστά και γερά στερεωμένες στο μηχάνημα. Προστασία του συστήματος κοπής (Εικ. 1.D) Σωστά και γερά στερεωμένη στο μηχάνημα, χωρίς φθορές ή βλάβες. Βίδες στο μηχάνημα Καλά βιδωμένες (όχι λασκαρισμένες) Σύστημα κοπής (Εικ. 1.C) Καθαρό, χωρίς βλάβες ή φθορές Μπαταρία (Εικ. 1.G) Καμία ζημιά στο περίβλημα, καμία διαρροή υγρού Είσοδοι αέρα ψύξης (παρ. 7.3) Δεν εμποδίζονται Μηχάνημα Κανένα σημάδι ζημιάς ή φθοράς Μοχλός γκαζιού (Εικ. 10.Α), μοχλός ασφαλείας γκαζιού (Εικ. 10.Β) Πρέπει να κινούνται ελεύθερα, χωρίς εμπόδια. Δοκιμαστική οδήγηση Κανένας ανώμαλος

6.2.2 Δοκιμή λειτουργίας του μηχανήματος

μπαταρία στη θέση της (παρ. 7.2.3);

2. πιέστε το μπουτόν

ασφαλείας (Εικ. 10.C) Η ενδεικτική λυχνία (Εικ. 10.D) πρέπει να ανάβει (ηλεκτρικό κύκλωμα ενεργοποιημένο).

μηχάνημα (παρ. 6.3),

2. Πιέστε ταυτοχρόνως

τον μοχλό γκαζιού (Εικ. 10.A) και τον μοχλό ασφαλείας γκαζιού (Εικ. 10.B).

γκαζιού (Εικ. 10.A) και τον μοχλό ασφαλείας γκαζιού (Εικ. 10.B).

1. Το σύστημα κοπής δεν

3. Οι μοχλοί πρέπει να

επιστρέψουν αυτόματα και γρήγορα στο νεκρό και το σύστημα κοπής να σταματήσει.EL - 12 Ενέργεια Αποτέλεσμα Πιέστε μόνο το μοχλό γκαζιού (Εικ. 10.A). Ο μοχλός γκαζιού

μπλοκαρισμένος. Εάν κάποιο αποτελέσματα διαφέρει σε σχέση με τους παρακάτω πίνακες, μην χρησιμοποιήσετε το μηχάνημα! Απευθυνθείτε στο Σέρβις για τον αναγκαίο έλεγχο και την επισκευή.

6.3.1 Εκκίνηση με μπαταρία

1. Βεβαιωθείτε ότι το σύστημα κοπής δεν έρχεται

σε επαφή με το έδαφος ή άλλα αντικείμενα,

2. Τοποθετήστε σωστά την μπαταρία στη

θέση της (Εικ. 16.Α) )(παρ. 7.2.3);

3. Πιέστε ταυτοχρόνως το μοχλό

γκαζιού (Εικ. 10.Α) και το μοχλό ασφαλείας γκαζιού (Εικ. 10.Β). ΣΗΜΕΙΏΣΗ Σε κάθε εκκίνηση απελευθερώνεται αυτόματα νέο νήμα (παρ. 6.4.2).

6.3.2 Εκκίνηση με εξομοιωτή

μπαταρίας (εάν προβλέπεται)

1. Βεβαιωθείτε ότι το σύστημα

κοπής δεν έρχεται σε επαφή με το έδαφος ή άλλα αντικείμενα,

2. τοποθετήστε σωστά τον εξομοιωτή

μπαταρίας στη θήκη του στο μηχάνημα (Εικ.16.J),

3. συνδέστε το καλώδιο σύνδεσης στον

εξομοιωτή της μπαταρίας (Εικ.16.I)

4. Επιλέξτε τη μπαταρία που θα

ενεργοποιήσετε από τον επιλογέα (Εικ. 9.B).

5. πιέστε το μπουτόν ασφαλείας (Εικ. 10.C);

6. ενεργοποιήστε ταυτόχρονα το μοχλό

ελέγχου λάμας (Εικ. 10.A) και το διακόπτη ασφαλείας (Εικ. 10.B).

ΣΗΜΕΙΏΣΗ Πριν ξεκινήσετε για πρώτη φορά την εργασία κοπής, είναι σκόπιμο να εξοικειωθείτε καλά με το μηχάνημα και τις καταλληλότερες τεχνικές κοπής, κρατώντας γερά το μηχάνημα και εκτελώντας τις αναγκαίες κινήσεις της εργασίας. Για να χρησιμοποιήσετε το μηχάνημα: – κρατάτε πάντα το μηχάνημα γερά και με τα δύο χέρια, διατηρώντας το σύστημα κοπής κάτω από το ύψος της μέσης. ΣΗΜΕΙΏΣΗ Κατά τη διάρκεια της εργασίας, η μπαταρία προστατεύεται από την ολική αποφόρτιση μέσω ενός συστήματος προστασίας που σβήνει το μηχάνημα και μπλοκάρει τη λειτουργία. ΣΗΜΕΙΏΣΗ Η αυτονομία της μπαταρίας (και η συνεπώς η επιφάνεια κουρέματος πριν την επαναφόρτιση) εξαρτάται κυρίως από διάφορους παράγοντες (παρ. 7.2.1). ΣΗΜΕΙΏΣΗ μετά από ένα λεπτό αδράνειας, αν είναι ενεργοποιημένο, το μηχάνημα σβήνει αυτόματα.

6.4.1 Τεχνικές εργασίας

Χρησιμοποιείτε ΜΟΝΟ νάιλον νήματα. Η χρήση μεταλλικών, πλαστικοποιημένων μεταλλικών ή/και ακατάλληλων για την κεφαλή νημάτων, μπορεί να προκαλέσει σοβαρούς τραυματισμούς. a. Κοπή με κίνηση (Κούρεμα) – Βεβαιωθείτε ότι το σύστημα κοπής είναι στη λειτουργία "χλοοκοπτικό" (παρ. 6.1.3), – η πορεία μετακίνησης πρέπει να είναι ομαλή με τοξωτή κίνηση κουρέματος όπως ενός κλασικού δρεπανιού, χωρίς κλίση της κεφαλής νήματος κατά την κοπή (Εικ. 17). Δοκιμάστε πρώτα να κουρέψετε στο επιθυμητό ύψος μια μικρή ζώνη και στη συνέχεια διατηρήστε ομοιόμορφο ύψος κοπής κρατώντας την κεφαλή νήματος σε σταθερή απόσταση σε σχέση με το έδαφος. Για πιο δύσκολες κοπές μπορεί να χρειαστεί να γείρετε την κεφαλή νήματος περίπου κατά 30° προς τα αριστερά. Μην εργάζεστε με αυτόν τον τρόπο εάν υπάρχει πιθανότητα εκσφενδονισμού αντικειμένων που μπορούν να προκαλέσουν ζημιές και ατυχήματα. b. Κοπή ακριβείας (Φινίρισμα) Κρατάτε το μηχάνημα με ελαφρά κλίση έτσι ώστε το κάτω μέρος της κεφαλής νήματος να μην έρχεται σε επαφή με το έδαφος και η γραμμή κοπής να βρίσκεται στο επιθυμητό σημείο, διατηρώντας πάντα το σύστημα κοπής μακριά από το χειριστή. c. Κοπή κοντά σε περιφράξεις / θεμέλια – Ρυθμίστε την ένδειξη του ορίου κοπής (αν προβλέπεται, παρ. 6.1.4), – πλησιάζετε αργά την κεφαλή νήματος σε περιφράξεις, πασσάλους, βράχια, τοίχους κλπ., αποφεύγοντας τα βίαια χτυπήματα (Εικ. 14).EL - 13 Εάν το νήμα χτυπήσει σε σκληρό εμπόδιο μπορεί να σπάσει ή να φθαρεί. Εάν μείνει μπλεγμένο στην περίφραξη, μπορεί να κοπεί απότομα. Σε κάθε περίπτωση η κοπή γύρω από πεζοδρόμια, θεμέλια, τοίχους κλπ. μπορεί να προκαλέσει φθορά του νήματος ανώτερη από την κανονική. d. Κοπή γύρω από δέντρα – Ρυθμίστε την ένδειξη του ορίου κοπής (αν προβλέπεται, παρ. 6.1.4), – περπατήστε γύρω από το δέντρο από αριστερά προς τα δεξιά πλησιάζοντας αργά στον κορμό, έτσι ώστε το νήμα να μη χτυπάει στον κορμό και κρατώντας την κεφαλή νήματος με ελαφρά κλίση προς τα εμπρός. Έχετε υπόψη ότι το νάιλον νήμα μπορεί να κόψει ή να χαράξει μικρούς θάμνους και το χτύπημα του νάιλον νήματος στον κορμό θάμνων ή δέντρων με μαλακό φλοιό μπορεί να προκαλέσει σημαντική βλάβη στο φυτό.

6.4.2 Αυτόματη απελευθέρωση

του νήματος Αυτό το μηχάνημα διαθέτει κεφαλή με αυτόματη απελευθέρωση του νήματος. Για να απελευθερώσετε νέο νήμα:

1. ακινητοποιήστε το μηχάνημα (παρ. 6.6),

2. περιμένετε δύο δευτερόλεπτα και

ξαναθέστε σε λειτουργία το μηχάνημα. Η διάμετρος κοπής έχει ρυθμιστεί στα 30 cm. Επαναλάβετε τη διαδικασία έως ότου το μήκος του νήματος φτάσει το μαχαίρι κοπής νήματος (Εικ. 18.A) το οποίο ενδεχομένως θα κόψει το πλεονάζον μήκος.

6.5 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ

Κατά τη χρήση συνιστάται να καθαρίζετε κάθε τόσο τα χόρτα που προσκολλούνται στο μηχάνημα, έτσι ώστε να αποφύγετε την υπερθέρμανση του κινητήρα (Εικ. 1.Α) λόγω της χλόης που παγιδεύεται κάτω από την προστασία του συστήματος κοπής (Εικ. 1.D). Για το σκοπό αυτό: – ακινητοποιήστε το μηχάνημα (παρ. 6.6); – αφαιρέστε την μπαταρία (παρ. 7.2.2), – φορέστε γάντια εργασίας, – αφαιρέστε τη χλόη που παγιδεύεται με ένα κατσαβίδι για να ψύχεται σωστά ο κινητήρας.

6.6 ΔΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ

Για να ακινητοποιήσετε το μηχάνημα:

1. Αφήστε το μοχλό γκαζιού (Εικ. 10.Α),.

2. περιμένετε έως ότου ακινητοποιηθεί

το σύστημα κοπής. Για να ακινητοποιηθεί το σύστημα κοπής, μετά το σβήσιμο του μηχανήματος, πρέπει να περάσουν λίγα δευτερόλεπτα. ΣΗΜΑΝΤΙΚΟ Ακινητοποιείτε πάντα το μηχάνημα όταν μετακινήστε από μία ζώνη εργασίας σε άλλη.

6.7.1 Μετά τη χρήση με τη μπαταρία

• Αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την (παρ. 7.2.2).

• Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

• Εκτελέστε τον καθαρισμό (παρ. 7.3).

• Βεβαιωθείτε ότι δεν υπάρχουν λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

6.7.2 Μετά τη χρήση με εξομοιωτή

μπαταρίας (εάν προβλέπεται)

1. Τοποθετήστε τον επιλογέα του σακιδίου

μπαταριών (Εικ. 9.B) στη θέση “OFF”.

2. αφαιρέστε τον εξομοιωτή μπαταρίας

από το μηχάνημα (Εικ. 19.J),

3. βγάλτε το σακίδιο μπαταριών,

4. αποσυνδέστε το καλώδιο σύνδεσης

από τον εξομοιωτή της μπαταρίας (Εικ.19.I) και από το σακίδιο (εικ. 9.A)

5. αφαιρέστε τη μπαταρία από το

σακίδιο (Εικ. 20) και φροντίστε για τη φόρτισή του (παρ. 7.2.2).

6. αφήστε τον κινητήρα να κρυώσει

πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον,

7. εκτελέστε τον καθαρισμό (παρ. 7.3).

8. Βεβαιωθείτε ότι δεν υπάρχουν

λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις. ΣΗΜΑΝΤΙΚΟ Αφαιρείτε πάντα την μπαταρία (παρ. 7.2.2) κάθε φορά που αφήνετε αφύλακτο το μηχάνημα ή δεν το χρησιμοποιείτε.EL - 14

7. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Πριν ξεκινήσετε οποιαδήποτε επέμβαση συντήρησης:

• Ακινητοποιήστε το μηχάνημα,

• αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την (παρ. 7.2.2),

• αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον,

• φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προστασίας,

• διαβάστε τις αντίστοιχες οδηγίες. – Η συχνότητα και η διαδικασία επέμβασης περιγράφονται στον "Πίνακα συντήρησης" (κεφ. 13). Σκοπός του πίνακα είναι να σας βοηθήσει να διατηρείτε σε καλή και ασφαλή κατάσταση το μηχάνημά σας. Στον πίνακα αναφέρονται οι κύριες επεμβάσεις και οι προβλεπόμενοι χρόνοι για κάθε μία από αυτές. Η επέμβαση πρέπει να γίνεται όταν επέλθει η πρώτη προθεσμία. – Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων μπορεί να έχει αρνητικές συνέπειες για τη λειτουργία και την ασφάλεια του μηχανήματος. Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση βλάβης ή τραυματισμού εξαιτίας της χρήσης αυτών των προϊόντων. – Τα γνήσια ανταλλακτικά διατίθενται από τα εξουσιοδοτημένα συνεργεία και καταστήματα. ΣΗΜΑΝΤΙΚΟ Όλες οι επεμβάσεις συντήρησης και ρύθμισης που δεν περιγράφονται στο εγχειρίδιο πρέπει να εκτελούνται από τον Αντιπρόσωπο ή από ένα εξειδικευμένο συνεργείο.

7.2.1 Αυτονομία της μπαταρίας

Η αυτονομία της μπαταρίας (και η συνεπώς η επιφάνεια κουρέματος πριν τη φόρτιση) εξαρτάται κυρίως από: a. Περιβαλλοντικούς παράγοντες που προκαλούν μεγαλύτερη κατανάλωση ενέργειας. – κοπή με πυκνή, ψηλή ή υγρή βλάστηση, b. Συμπεριφορά του χειριστή, ο οποίος πρέπει να αποφεύγει: – συχνά σβησίματα και επανεκκινήσεις κατά τη διάρκεια της εργασίας, – χρήση ακατάλληλης τεχνικής σε σχέση με την εργασία (παρ. 6.4.1). Για τη μεγαλύτερη δυνατή αυτονομία είναι σκόπιμο:

• να κουρεύετε τη χλόη όταν είναι στεγνή,

• να χρησιμοποιείτε την πιο κατάλληλη τεχνική σε σχέση με την εργασία (παρ. 6.4.1). Σε περίπτωση που θέλετε να χρησιμοποιήσετε το μηχάνημα για μεγαλύτερο χρονικό διάστημα από αυτό που επιτρέπει η μπαταρία, μπορείτε:

• να αγοράσετε δεύτερη μπαταρία για να αντικαταστήσετε αμέσως την άδεια μπαταρία, χωρίς να διακόψετε τη χρήση,

• να αγοράσετε μπαταρία με μεγαλύτερη αυτονομία σε σχέση με την μπαταρία του μηχανήματος (παρ. 15.1).

7.2.2 Αφαίρεση και επαναφόρτιση

1. Πατήστε το κουμπί μπλοκαρίσματος

που υπάρχει στη μπαταρία του μηχανήματος (Εικ. 19.A) ή στο σακίδιο (Εικ. 20. A) (εάν προβλέπεται),

2. αφαιρέστε τη μπαταρία από το μηχάνημα

(Εικ. 19.B) ή από το σακίδιο μπαταριών (Εικ. 20.B) (εάν προβλέπεται),

3. τοποθετήστε τη μπαταρία (Εικ. 21.Α) στη θέση

της στον φορτιστή μπαταρίας (Εικ. 21.Β),

4. συνδέστε το φορτιστή (Εικ. 21.C) σε μια

πρίζα του ρεύματος με τάση που αντιστοιχεί στην υποδεικνυόμενη τάση στην πινακίδα.

5. φορτίστε την πλήρως, σύμφωνα

με τις οδηγίες στο εγχειρίδιο της μπαταρίας / του φορτιστή. ΣΗΜΕΙΏΣΗ Η μπαταρία διαθέτει προστασία που δεν επιτρέπει τη φόρτιση αν η θερμοκρασία περιβάλλοντος δεν κυμαίνεται από 0 έως +45 °C. ΣΗΜΕΙΏΣΗ Η μπαταρία μπορεί να φορτιστεί ανά πάσα στιγμή, ακόμα και εν μέρει, χωρίς κίνδυνο καταστροφής.

7.2.3 Επανατοποθέτηση της

μπαταρίας στο μηχάνημα Μετά την ολοκλήρωση της φόρτισης:

1. Αφαιρέστε τη μπαταρία (Εικ. 22.A)

από τη θήκη της στον φορτιστή (Εικ. 22.Β) (αποφεύγοντας να την αφήνετε στον φορτιστή για μεγάλο διάστημα μετά το πέρας της φόρτισης),

2. αποσυνδέστε το φορτιστή μπαταρίας

(εικ. 22C) από το ηλεκτρικό δίκτυο.

3. τοποθετήστε τη μπαταρία στη θήκη

της στο μηχάνημα (Εικ. 23.Β) ή σε μία από τις θήκες στο σακίδιο μπαταριών (Εικ. 8) (εάν προβλέπεται).EL - 15

4. σπρώξτε μέχρι τέρμα έως ότου ακούσετε

το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή.

7.3 ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

• Καθαρίζετε πάντα το μηχάνημα μετά τη χρήση χρησιμοποιώντας ένα καθαρό πανί εμποτισμένο με ουδέτερο απορρυπαντικό.

• Αφαιρέστε οποιοδήποτε ίχνος υγρασίας χρησιμοποιώντας ένα μαλακό και στεγνό πανί. Η υγρασία μπορεί να προκαλέσει ηλεκτροπληξία.

• Μη χρησιμοποιείτε διαβρωτικά απορρυπαντικά ή διαλύτες για να καθαρίσετε τα πλαστικά μέρη ή τις χειρολαβές.

• Για να μειωθεί ο κίνδυνος πυρκαγιάς, διατηρείτε το μηχάνημα και, ιδίως, τον κινητήρα καθαρό από χορτάρια, φύλλα ή υπερβολικό γράσο.

• Για να αποφύγετε την υπερθέρμανση και βλάβες στον κινητήρα ή στην μπαταρία, βεβαιωθείτε ότι οι γρίλιες αναρρόφησης του αέρα ψύξης είναι καθαρές και ελεύθερες από υπολείμματα.

• Μη χρησιμοποιείτε νερό υπό πίεση για να μη βρέξετε τον κινητήρα και τα ηλεκτρικά εξαρτήματα.

7.4 ΠΑΞΙΜΑΔΙΑ ΚΑΙ ΒΙΔΕΣ ΣΤΕΡΕΏΣΗΣ

• Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

• Ελέγχετε τακτικά αν οι χειρολαβές είναι καλά σφιγμένες.

8. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ

Πριν ξεκινήσετε οποιαδήποτε επέμβαση συντήρησης:

• ακινητοποιήστε το μηχάνημα,

• αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την (παρ. 7.2.2),

• αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον,

• φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προστασίας,

• διαβάστε τις αντίστοιχες οδηγίες. Προσοχή! Κίνδυνος τραυματισμού λόγω επικίνδυνων εξαρτημάτων σε κίνησης!

8.1 ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΟΠΗΣ

Σε αυτό το μηχάνημα προβλέπεται η χρήση συστημάτων κοπής που φέρουν τον υποδεικνυόμενο κωδικό στον πίνακα Τεχνικά Χαρακτηριστικά. Λόγω της εξέλιξης του προϊόντος, τα συστήματα κοπής που αναφέρονται στον πίνακα "Τεχνικά Χαρακτηριστικά" μπορεί με την πάροδο του χρόνου να αντικατασταθούν από διαφορετικά συστήματα με ανάλογα χαρακτηριστικά ανταλλαξιμότητας και ασφάλειας στη λειτουργία. Μην αγγίζετε το σύστημα κοπής μέχρι να αφαιρέσετε την μπαταρία και μέχρι την πλήρη ακινητοποίησή του.

8.1.1 Αντικατάσταση της μπομπίνας

1. Πιέστε τις πλαϊνές γλωσσίδες (Εικ. 24.A)

και αφαιρέστε το καπάκι (Εικ. 24.B),

2. αφαιρέστε την μπομπίνα (Εικ. 24.C),

3. τοποθετήστε τη νέα μπομπίνα (Εικ. 25.A),

φροντίζοντας να βγάλετε την άκρη του νήματος από την οπή της κεφαλής (Εικ. 25.B),

4. Τοποθετήστε το καπάκι (Εικ. 25.C) εισάγοντας

τις δύο πλαϊνές γλωσσίδες (Εικ. 25.D) στα ανοίγματα της κεφαλής νήματος (Εικ. 25.Ε).

8.1.2 Αντικατάσταση του νήματος

1. Αφαιρέστε την μπομπίνα (παρ. 8.1.1),

2. αφαιρέστε το νήμα που έχει

παραμείνει στο εσωτερικό,

3. χρησιμοποιήστε μόνο νήμα με διάμετρο

1,6 mm και κόψτε ένα μήκος 3 m.

4. Ευθυγραμμίστε τα νήματα που βγαίνουν από

τις δύο οπές ώστε να έχουν ίδιο μήκος.

5. Εισάγετε τη μία άκρη του νήματος

στην οπή που βρίσκεται στο εσωτερικό της μπομπίνας (Εικ. 26.A) και βγάλτε την από την αντίθετη οπή,

6. τυλίξτε το νήμα δεξιόστροφα όπως δείχνουν

τα βέλη (Εικ. 26.B) και αφήστε το να προεξέχει περίπου κατά 15 cm από την μπομπίνα,

7. ασφαλίστε το σε μία από τις υποδοχές

στερέωσης (Εικ. 26.C) πάνω στην μπομπίνα,

8. τοποθετήστε ξανά την μπομπίνα

και το καπάκι (κεφ. 8.1.1).

8.2 ΤΡΟΧΙΣΜΑ ΜΑΧΑΙΡΙΟΥ

1. Βγάλτε το μαχαίρι κοπής νήματος (Εικ. 18.Α)

από την προστασία του συστήματος κοπής (Εικ. 18.Β) ξεβιδώνοντας τις βίδες (Εικ. 18.C),EL - 16

2. στερεώστε το μαχαίρι κοπής νήματος σε

σφιγκτήρα και τροχίστε το με επίπεδη λίμα έτσι ώστε να διατηρείται η αρχική γωνία κοπής,

3. τοποθετήστε το μαχαίρι κοπής

νήματος (Εικ. 18.Α) στην προστασία του συστήματος κοπής (Εικ. 18.Β).

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

9.1 ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Όταν πρέπει να αποθηκεύσετε το μηχάνημα:

• Αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την (παρ. 7.2.2).

• αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον,

• εκτελέστε τον καθαρισμό (παρ. 7.3).

• Βεβαιωθείτε ότι δεν υπάρχουν λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις;

• Αποθήκευση του μηχανήματος: – σε στεγνό περιβάλλον, – προφυλαγμένο από τις καιρικές συνθήκες, – σε σημείο στο οποίο δεν έχουν πρόσβαση τα παιδιά, – βεβαιωθείτε ότι έχετε αφαιρέσει κλειδιά ή εργαλεία που χρησιμοποιήσατε για τη συντήρηση.

9.2 ΑΠΟΘΗΚΕΥΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Η μπαταρία πρέπει να φυλάσσεται σε σκιερό, δροσερό και χωρίς υγρασία μέρος. ΣΗΜΕΙΏΣΗ Σε περίπτωση μεγάλου χρόνου εκτός χρήσης, φορτίζετε την μπαταρία κάθε δύο μήνες για να παρατείνετε τη διάρκεια ζωής.

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

Κάθε φορά που είναι αναγκαίο να μετακινήσετε ή να μεταφέρετε το μηχάνημα: – ακινητοποιήστε το μηχάνημα (παρ. 6.6), – αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την (παρ. 7.2.2), – Φορέστε ανθεκτικά γάντια εργασίας. – πιάστε το μηχάνημα μόνο από τις χειρολαβές και γυρίστε το σύστημα κοπής σε κατεύθυνση αντίθετη προς τη φορά κίνησης. Όταν μεταφέρετε το μηχάνημα με ένα όχημα: – τοποθετήστε το ώστε να μην αποτελεί κίνδυνο.

11. ΣΕΡΒΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

Το παρόν εγχειρίδιο παρέχει όλες τις αναγκαίες οδηγίες για το χειρισμό του μηχανήματος και για μια σωστή βασική συντήρηση που εκτελείται από το χρήστη. Όλες οι επεμβάσεις ρύθμισης και συντήρησης που δεν περιγράφονται στο παρόν εγχειρίδιο πρέπει να εκτελούνται από την Αντιπροσωπεία ή από εξειδικευμένο συνεργείο που διαθέτει τις αναγκαίες γνώσεις και τον εξοπλισμό για τη σωστή εκτέλεση των εργασιών, διατηρώντας τον αρχικό βαθμό ασφαλείας του μηχανήματος. Οι επεμβάσεις σε μη εξειδικευμένα συνεργεία και χωρίς τον κατάλληλο εξοπλισμό έχουν ως αποτέλεσμα την ακύρωση κάθε είδους Εγγύησης και κάθε υποχρέωσης ή ευθύνης του Κατασκευαστή.

• Τα εξουσιοδοτημένα συνεργεία αναλαμβάνουν τις επισκευές και τη συντήρηση υπό εγγύηση.

• Τα εξουσιοδοτημένα συνεργεία παρέχουν πάντοτε γνήσια ανταλλακτικά. Τα γνήσια ανταλλακτικά και εξαρτήματα έχουν μελετηθεί ειδικά για τα μηχανήματα.

• Τα μη γνήσια ανταλλακτικά και εξαρτήματα δεν είναι εγκεκριμένα και η χρήση τους ακυρώνει την εγγύηση.

• Συνιστάται να απευθύνεστε στο εξουσιοδοτημένο συνεργείο μια φορά το χρόνο για τη συντήρηση και τον έλεγχο των διατάξεων ασφαλείας.

Η εγγύηση καλύπτει όλες τις αστοχίες υλικού και κατασκευής. Ο χρήστης οφείλει να τηρεί σχολαστικά όλες τις οδηγίες του παρόντος εγχειριδίου. Η εγγύηση δεν καλύπτει βλάβες που οφείλονται σε:

• Μη τήρηση των οδηγιών του εγχειριδίου,

• Λανθασμένη ή μη επιτρεπόμενη χρήση και συναρμολόγηση.

• Χρήση μη γνήσιων ανταλλακτικών.

• Χρήση μη παρεχόμενων ή μη εγκεκριμένων από τον κατασκευαστή εξαρτημάτων. Η εγγύηση επίσης δεν καλύπτει:

• Τη φυσιολογική φθορά αναλώσιμων, όπως συστήματα κοπής, μπουλόνια ασφαλείας. Κανονική φθορά. Ο αγοραστής προστατεύεται από την ισχύουσα νομοθεσία της χώρας του. Τα δικαιώματα του αγοραστή που προβλέπει η εθνική νομοθεσία δεν περιορίζονται σε καμία περίπτωση από την παρούσα εγγύηση.EL - 17

13. ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ

Επέμβαση Συχνότητα Σημειώσεις

Έλεγχος όλων των συνδέσεων Πριν από κάθε χρήση παρ. 7.4 Έλεγχοι ασφαλείας / Έλεγχος χειριστηρίων Πριν από κάθε χρήση παρ. 6.2 Έλεγχος της προστασίας του συστήματος κοπής. Πριν από κάθε χρήση παρ. 6.2.1 Έλεγχος του συστήματος κοπής Πριν από κάθε χρήση παρ. 6.2.1 Επιθεώρηση της κατάστασης φόρτισης της μπαταρίας Πριν από κάθε χρήση * Φόρτιση της μπαταρίας Μετά από κάθε χρήση παρ. 7.2.2

Καθαρισμός του μηχανήματος και του κινητήρα Μετά από κάθε χρήση παρ. 7.3 Έλεγχος για ενδεχόμενες ζημιές στο μηχάνημα. Αν απαιτείται, απευθυνθείτε στο εξουσιοδοτημένο Σέρβις. Μετά από κάθε χρήση -

• Συμβουλευτείτε το εγχειρίδιο της μπαταρίας/φορτιστή μπαταρίας.

ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

1. Με το μοχλό γκαζιού

και το μοχλό ασφαλείας γκαζιού ενεργοποιημένους, το μηχάνημα δεν ξεκινά και το σύστημα κοπής δεν λειτουργεί Απουσιάζει η μπαταρία ή δεν έχει τοποθετηθεί σωστά Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3) Μπαταρία άδεια Ελέγξτε την κατάσταση φόρτισης και φορτίστε την μπαταρία (παρ. 7.2.2) Ο αποσπώμενος άξονας δεν έχει εισέλθει εντελώς ή σωστά στη θέση του Βεβαιωθείτε ότι ο αποσπώμενος άξονας έχει τοποθετηθεί και εισέλθει σωστά (παρ. 4.2) Ελαττωματικός μοχλός γκαζιού/ μοχλός ασφαλείας Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις. Μηχάνημα κατεστραμμένο Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις.

του κινητήρα Χλόη παγιδευμένη κάτω από την προστασία του συστήματος κοπής Αφαιρέστε την παγιδευμένη χλόη (παρ. 6.5)

3. Η χλόη συσσωρεύεται

γύρω από τον κινητήρα και την κεφαλή νήματος Κόβετε υψηλή χλόη πολύ κοντά στο έδαφος Κόβετε την υψηλή χλόη με κινήσεις από πάνω προς τα κάτω για να αποφύγετε τη συσσώρευση.

απελευθερώνεται όταν χρησιμοποιείτε την αυτόματη απελευθέρωση Το νήμα έχει κολλήσει Λιπάνετε με σπρέι σιλικόνης Δεν υπάρχει αρκετό νήμα στην μπομπίνα ή το νήμα έχει εξαντληθεί Αντικαταστήστε την μπομπίνα (κεφ. 8.1.1) ή το νήμα (κεφ. 8.1.2) το νήμα έχει φθαρεί και είναι υπερβολικά κοντό Απελευθερώστε το νήμα χειροκίνητα (κεφ. 6.4.2) Το νήμα έχει μπλεχθεί στην μπομπίνα ή έχει κοπεί στο εσωτερικό Αφαιρέστε το νήμα από την μπομπίνα και τυλίξτε το ξανά (κεφ. 8.1.2)

έχει έρθει σε επαφή με ένα ξένο σώμα. - Σταματήστε το μηχάνημα, αφαιρέστε την μπαταρία και: - ελέγξτε τις ζημιές, - ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα, - απευθυνθείτε σε εξουσιοδοτημένο Σέρβις για τις αντικαταστάσεις ή τις επισκευές.EL - 18 ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

6. Υπερβολικός θόρυβος

ή/και κραδασμοί κατά την εργασία Λασκαρισμένα ή κατεστραμμένα εξαρτήματα. Σταματήστε το μηχάνημα, αφαιρέστε την μπαταρία και: - ελέγξτε τις ζημιές, - ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα, - απευθυνθείτε σε εξουσιοδοτημένο Σέρβις για τις αντικαταστάσεις ή τις επισκευές.

7. Το μηχάνημα εκπέμπει

καπνό κατά τη λειτουργία του Μηχάνημα κατεστραμμένο Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις.

της μπαταρίας Πολύ δύσκολες συνθήκες χρήσης με μεγαλύτερη απορρόφηση ρεύματος Βελτιστοποίηση της χρήσης (παρ. 7.2.1) Ανεπαρκής μπαταρία για τις συνθήκες χρήσης Χρησιμοποιήστε δεύτερη ή μεγαλύτερη μπαταρία (παρ. 15.1) Μείωση χωρητικότητας της μπαταρίας Αγοράστε μια νέα μπαταρία

φορτίζει την μπαταρία Η μπαταρία δεν έχει τοποθετηθεί σωστά στο φορτιστή Ελέγξτε εάν η τοποθέτηση έχει γίνει σωστά (παρ. 7.2.3) Ακατάλληλες συνθήκες περιβάλλοντος Φορτίστε την μπαταρία σε χώρο με κατάλληλη θερμοκρασία (βλ. εγχειρίδιο οδηγιών της μπαταρίας / του φορτιστή) Ακαθαρσίες στις επαφές Καθαρίστε τις επαφές Απουσία τάσης στο φορτιστή Ελέγξτε εάν το φις είναι συνδεδεμένο και εάν υπάρχει τάση στην πρίζα του ρεύματος Ελαττωματικός φορτιστής Αντικαταστήστε τον με ένα γνήσιο ανταλλακτικό

Αν το πρόβλημα συνεχιστεί, συμβουλευτείτε το εγχειρίδιο της μπαταρίας / φορτιστή μπαταρίας

10. Η ενδεικτική λυχνία

(Εικ. 10.E) παραμένει αναμμένη σταθερά Ο αυτοέλεγχος απέτυχε Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις.

λυχνία (Εικ. 10.E) παραμένει αναμμένη και αναβοσβήνει Σφάλμα επικοινωνίας μπαταρίας Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις. Ρότορας μπλοκαρισμένος Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις. Υπερφόρτιση ρεύματος Βελτιώστε τη χρήση του μηχανήματος. Αν τα προβλήματα συνεχίσουν ακόμα και μετά τις παραπάνω ενέργειες, απευθυνθείτε στην Αντιπροσωπεία.EL - 19

15. ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

Διατίθενται μπαταρίες με διαφορετικές χωρητικότητες ώστε να προσαρμόζονται στις ειδικές απαιτήσεις λειτουργίας (Εικ. 27). Η λίστα των εγκεκριμένων μπαταριών για αυτό το μηχάνημα βρίσκεται στον πίνακα "Τεχνικά Χαρακτηριστικά".

15.2 ΦΟΡΤΙΣΤΗΣ ΜΠΑΤΑΡΙΑΣ

Συσκευή που χρησιμοποιείται για τη φόρτιση της μπαταρίας: γρήγορη (Εικ. 28.A), κανονική (Εικ. 28.B).

15.3 ΣΑΚΙΔΙΟ ΜΠΑΤΑΡΙΏΝ

Διάταξη που επιτρέπει την τοποθέτηση δύο μπαταριών και παρέχει το ηλεκτρικό ρεύμα που είναι απαραίτητο για τη λειτουργία της μηχανής. Παρέχεται με καλώδιο σύνδεσης στο μηχάνημα (Εικ. 1.I) και έναν επιλογέα (Εικ. 9.B) που επιτρέπει την επιλογή μίας από τις δύο μπαταρίες (θέση “1” και “2”) και "OFF".

15.4 ΕΞΟΜΟΙΏΤΗΣ ΜΠΑΤΑΡΙΑΣ

υσκευή η οποία, εάν τοποθετηθεί στο περίβλημα του μηχανήματος, επιτρέπει τη χρήση του σακιδίου μπαταριών.EN - 1

EL ( Μετάφραση του πρωτοτύπου των οδηγιών

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Χλοοκοπτικό/Κόφτης άκρων - κοπή της

a) Τύπος / Βασικό Μοντέλο c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης

4. Αναφορά στους Κανονισμούς

εναρμόνισης g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος j) Καθαρή εγκαταστημένη ισχύς n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος
