NÁVOD NA OBSLUHU GT 500e STIGA

[8] Kód ochranného krytu

[9] Ohebná tyč

[4] Maximálna rýchlosť otáčania nástroja (strunová hlava)

[8] Kód ochranného krytu

[9] Ohybná tyč

[10] Váha akumulátorovej jednotky a bez rezných nástrojov

[11] Rozmery

[12] Dížka

[13] Šírka

[14] Výška

[20] Prídavné zariadenia na požiadanie

(\*) Použitie tohto akumulátora je dovolené len s batoh na akumuláto-ry. Je zakázané vkladať akumulátor do uloženia na stroji.

a) POZNÁMKA: vyhlásená celková hodnota vibrácií bola nameraná s použitím normalizovanej skúšobnej metódy a je možné ju použit na porovnanie jednotlivých nástrojov. Celková hodnota vibrácií môže byt použitá aj pri prípravnom vyhodnocovaní vibrácií.

b) VAROVANIE: emisia vibrácií pri skutočnom použití nástroja môže byť odlišná od vyhlásenej celkovej hodnoty v závislosti na režimoch, v ktorých sa daný nástroj používa. Preto je potrebné počas práce prijať nižšie uvedené bezpečnostné opatrenia, ktoré majú za ciel’ ochrániť operátora: počas bežného použitia majte nasadené rukavice, obmedzte dobu použitia stroja a skráťte doby, počas ktorých je zatlačená ovládacia páka plynu.

[1] SL - TEHNIČNI PODATKI

[15] Raven zvočnega pritiska

[16] Merilna negotovost

3.1.2 Nevhodné použití

4.1 Jednotlivé časti pre montáž....9
4.2 Montáž tyčky 9
4.3 Montáž PREDNEJ rukoväti 9
4.4 Montáž ochranného krytu kosiaceho/rezacieho zariadenia....9
4.5 Montáž indikátora vymedzenia kosenia......9
4.6 VYBAVENIE BATOHA NA AKUMULÁTORY (ak je súčasťou výbavy)....9

1. OVLÁDACIE PRVKY 10

6.1 Prípravné úkony.... 10
6.2 Bezpečnostné kontroly.... 11
6.3 Uvedenie do činnosti.... 11
6.4 Pracovná činnosť 12
6.5 Rady na používanie....13
6.6 Zastavenie.... 13
6.7 Po použití 13

1. BEŽNÁ ÚDRŽBA 13

7.1 Všeobecné informácie....13
7.2 Akumulátor....14
7.3 Čistenie stroja a motora.... 14
7.4 Upevňovacie matice a skrutky.... 15

1. MIMORIADNA ÚDRŽBA....15

8.1 Údržba kosiaceho/rezacieho zariadenia ..... 15
8.2 Nabrúšenie noža na rezanie struny ..... 15

1. SKLADOVANIE....15

9.1 Uskladnenie stroja.... 15
9.2 Uskladnenie akumulátora.... 16

1. MANIPULÁCIA A PREPRAVA....16

2. SERVISNÁ SLUŽBA A OPRAVY 16

3. ZÁRUČNÉ PODMIENKY 16
4. TABULKA ÚDRŽBY 16
5. IDENTIFIKÁCIA PORÚCH....17
6. VOLITELNÉ PRÍSLUŠENSTVO....18

15.1 Akumulátory 18
15.2 Nabíjačka akumulátora.... 18
15.3 Batoh na akumulátory 18
15.4 Simulátor akumulátora 18

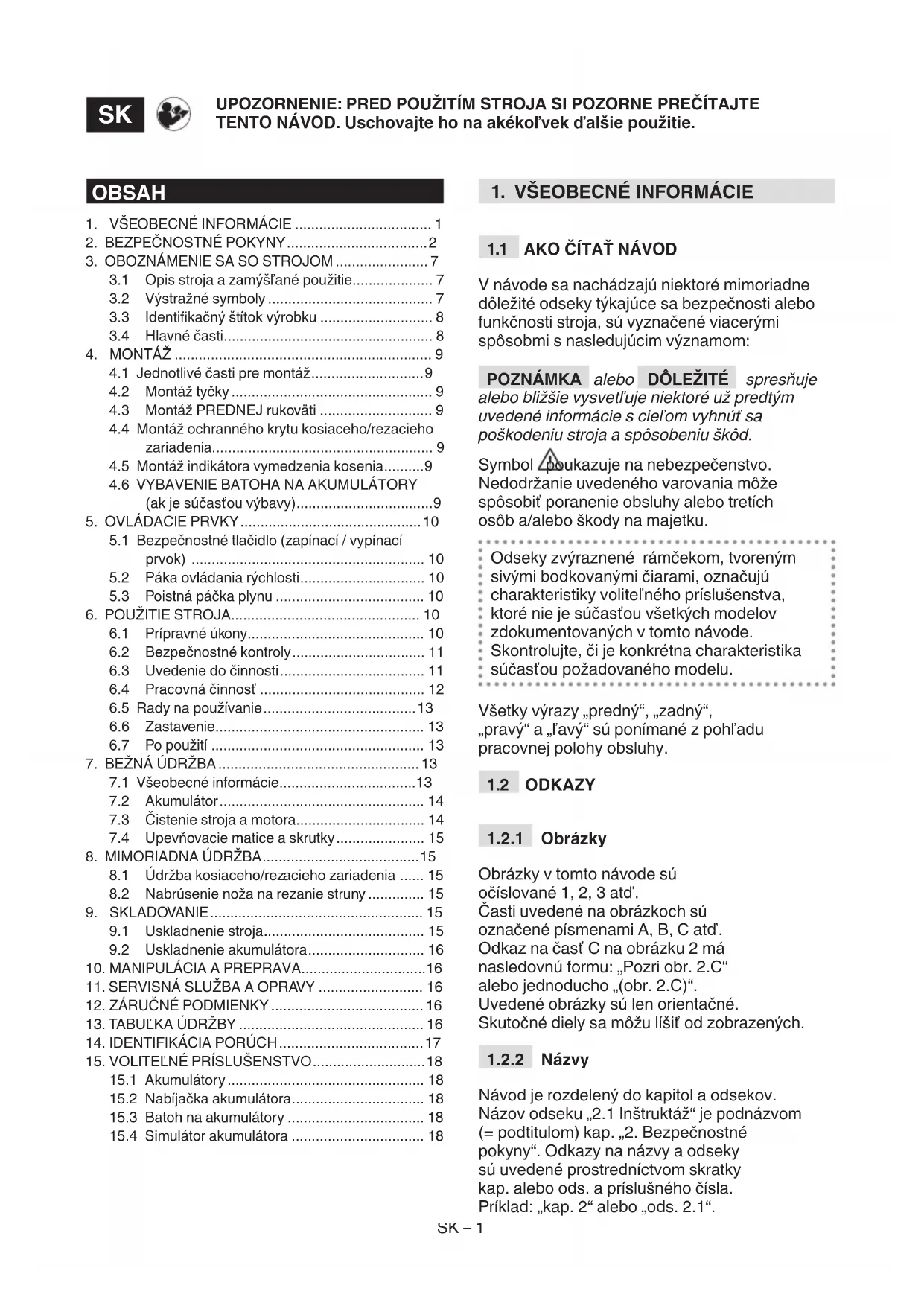

1. VŠEOBECNÉ INFORMÁCIE

1.1 AKO ČÍTAŤ NÁVOD

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, sú vyznačené viacerými spôsobmi s nasledujúcim významom:

POZNÁMKA alebo DÔLEŽITÉ spresňuje alebo bližšie vysvetluje niektoré už predtým uvedené informácie s ciel'om vyhnút sa poškodeniu stroja a spôsobeniu škôd.

Symbol ▲poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobit' poranenie obsluhy alebo tretích osôb a/alebo škody na majetku.

Odseky zvýraznené rámčekom, tvoreným sivými bodkovanými čiarami, označujú charakteristiky volitelného príslušenstva, ktoré nie je súčasťou všetkých modelov zdokumentovaných v tomto návode. Skontrolujte, či je konkrétna charakteristika súčasťou požadovaného modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu pracovnej polohy obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3 atd'. Časti uvedené na obrázkoch sú označené písmenami A, B, C atd'. Odkaz na časť C na obrázku 2 má nasledovnú formu: „Pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“. Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšit od zobrazených.

1.2.2 Názvy

Návod je rozdelený do kapitol a odsekov. Názov odseku „2.1 Inštruktáž“ je podnázvom (= podtitulom) kap. „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1“.

2. BEZPEČNOSTNÉ POKYNY

2.1 INŠTRUKTÁŽ

⚠️ Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť stroj. Neuposlúchnutie upozornení a pokynov môže spôsobiť požiar a/alebo vážne ublíženie na zdraví.

• Nikdy nedovol'te, aby stroj použivali deti alebo osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo osoby bez skúseností a znalostí, a taktiež osoby, ktoré nie sú dokonale zoznámené s pokynmi. Miestne zákony môžu určit minimálny vek používatel'a.
• Nikdy nepoužívajte stroj, pokial' je používatel' unavený alebo sa necíti dobre, alebo požil lieky, drogy, alkohol či iné škodlivé látky, ktoré môžu mať vplyv na jeho schopnosť reagovať a sústredit' sa.
• Pamätajte, že obsluha alebo používatel' nesie plnú zodpovednosť za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti používatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.

- V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa používatel' oboznámil s pokynmi na použitie uvedenými v tomto návode.

2.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

• Používajte priliehavý ochranný odev chrániaci pred porezaním, ochranné antivibračné rukavice, ochranné okuliare, respirátory na ochranu proti prachu, chrániče sluchu a ochrannú obuv s protišmykovou podrážkou, chrániacu proti porezaniu.
• Použitie chráničov sluchu môže znížit' schopnosť začut' prípadné varovania (krik alebo alarm). Venujte maximálnu pozornosť dianiu v pracovnom priestore.
• Nemajte na sebe šály, plášte, náhrdelníky, náramky, odev s vol'nými časťami alebo odev so šnúrkami alebo kravatou a akékol'vek visiace alebo vol'né doplnky všeobecne, pretože by sa mohli zachytiť do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.
• Dlhé vlasy vhodným spôsobom zopnite.

Pracovný priestor / Stroj

- Dôkladne prezrite celú pracovnú plochu a odložte z nej všetko, čo by mohlo byť vymrštené strojom, alebo by mohlo poškodiť kosiace zariadenie/otáčajúce sa súčasti (kamene, vetvy, železné drôty, kosti atd’.)

2.3 POČAS POUŽITIA

Pracovný priestor

• Nepoužívajte stroj v prostredí s rizikom výbuchu v prostredí s horl'avými kvapalinami, plynmi alebo prachom. Ked' je elektrické náradie v činnosti, tvoria sa iskry, ktoré môžu zapáliť prach alebo výpary.
• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.
• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.
• Skontrolujte, či sa iné osoby nachádzajú vo vzdialenosti najmenej 15 metrov od pracovného dosahu stroja alebo najmenej 30 metrov v prípade náročnejšieho vyžínania.
• Vyhýbajte sa práci s mokrou trávou, počas dažďa a ak existuje nebezpečenstvo búrky, a to obzvlášť pri pravdepodobnosti bleskov.
• Nevystavujte stroj dažďu, ani ho nenechávajte vo vlhkom prostredí. Voda, ktorá vnikne do stroja, zvyšuje riziko zásahu elektrickým prúdom.
• V rámci možností sa vyhnite práci na mokrom alebo klzkom povrchu a práci na nerovnom alebo príliš strmom teréne, ktorý nezaručuje stabilitu obsluhy počas pracovnej činnosti.
• Venujte mimoriadnu pozornost nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných

prekážok, ktoré by mohli obmedzovať viditel'nosť.

• Venujte vel'kú pozornosť blízkosti zrázov, priekop alebo medzí.
• Na svahu koste v priečnom smere a nikdy nie smerom nahor/nadol. Bud'te opatrní a dávajte pozor pri zmene smeru a vždy sa uistite, že máte k dispozícii oporný bod a vždy sa zdržujte za kosiacim zariadením.
• Pri použití stroja blízko pri ceste dávajte pozor na premávku.

Pravidlá správania sa

- Počas práce musí byť stroj neustále držaný pevne obidvomi rukami, pričom pohonná jednotka sa musí nachádzať na pravej strane tela a rezacia jednotka pod úrovňou opasku. Nenaťahujte príliš končatiny.

- Nedotýkajte sa telom ukostrených alebo uzemnených povrchov, ako sú rúrky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým prúdom sa zvyšuje, ak je telo ukostrené alebo uzemnené.

- Zaujmite pevný a stabilný postoj a bud’te ostražití.

- Nikdy nebehajte, ale kráčajte.

- Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od rezacieho zariadenia, a to počas štartovania i počas použitia stroja.

- Upozornenie: Kosiace zariadenie sa otáča ešte pár sekúnd po jeho vyradení alebo po vypnutí motora.

- Dávajte pozor na možné vymrštenia materiálu, spôsobené kosiacim/rezacím zariadením.

- Dbajte, aby nedošlo k prudkému nárazu kosiaceho/rezacieho zariadenia do cudzích telies/prekážok. Ak kosiace zariadenie narazí na prekážku/predmet, môže dôjst' k spätnému rázu (kick back). Tento styk môže spôsobit' vel'mi rýchle trhnutie v opačnom smere a tlačit' kosiace zariadenie smerom nahor a smerom k operátorovi. Spätný vrh môže spôsobit' stratu kontroly nad strojom s možnými vel'mi vážnymi následkami. Aby sa zabránilo spätnému rázu, prijmite vhodné, nižšie uvedené opatrenia:

– Držte stroj pevne obidvomi rukami a uved'te telo i ramená do polohy, ktorá vám umožní odolat' sile spätného rázu.
– Nenaťahujte ramená príliš nahor a nesekajte nad úrovňou výšky pásu.
– Používajte výhradne kosiace zariadenia uvedené výrobcom.
– Dodržujte pokyny výrobcu,
ktoré sa týkajú ostrenia
a údržby kosiaceho/
rezacieho zariadenia.

- Dávajte pozor, aby ste sa nezranili zariadením na odrezanie potrebnej dĺžky struny.

V prípade porúch alebo nehody počas pracovnej činnosti okamžite zastavte motor a zabezpečte oddialenie stroja tak, aby sa zabránilo d'alším škodám; v prípade nehôd s následkom ublíženia na zdraví vám alebo tretím osobám okamžite uplatnite postupy prvej pomoci, ktoré sú najvhodnejšie

pre danú situáciu a obrátte sa na Zdravotné zariadenie pre potrebné ošetrenie. Odstráňte akúkol'vek sutinu, ktorá by mohla spôsobit' škody a poranit' osoby alebo zvieratá, ponechané bez dozoru.

Dlhodobé vystavenie vibráciám môže spôsobit' menie alebo neurovaskulárne uchy (známe aj ako „Raynoud omén“ alebo „biela ruka“), a to vne u l'udí, ktorí majú t'ažkosti vným obehom. Príznaky môžu týkať rúk, zápästia stov a môžu sa prejaviť tou citlivosti, strnulosťou, pením, bolestou, stratou farby po štrukturálnymi zmenami ožky. Tieto príznaky môžu ešte výraznejšie pri nízkych otách prostredia a/alebo nadmerne silnom uchopení ovátí. Pri výskyte príznakov je rebné skrátiť čas používania ja a obrátiť sa na lekára.

Obmedzenia použitia

• Stroj nesmú používať osoby, ktoré nie sú schopné ho udržať pevne obidvoma rukami a/ alebo zostat’ počas jeho použitia na nohách v stabilnej rovnovážnej polohe.
• Nikdy nemontujte na stroj kovové kosiace prvky. Na tomto stroji je zakázané používať akéhokol'vek kovové alebo pevné nože.
• Nikdy nepoužívajte stroj s poškodenými, chýbajúcimi alebo nesprávne nasadenými ochrannými krytmi.
• Nepoužívajte stroj ked' príslušenstvo/nástroje

nie sú namontované v určených miestach.

• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyrad’ujte z činnosti.
• Nepoužívajte elektrické náradie, ak ho nie je možné vypínačom uviest' správne do činnosti alebo zastavit'. Elektrické náradie, ktoré nemôže byt' uvedené do činnosti vypínačom, je nebezpečné a musí byt' opravené.
• Nevystavujte stroj nadmernej námahe a nevykonávajte s malým strojom t'ažké práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

2.4 ÚDRŽBA A SKLADOVANIE

Vykonávanie pravidelnej údržby a správneho skladovania zaistuje zachovanie bezpečnosti stroja a úrovne jeho výkonnosti.

Údržba

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.
• Počas nastavovania stroja si dávajte pozor, aby vám neuviazli prsty medzi pohybujúce sa kosiace zariadenie a pevné časti stroja.

⚠️ Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne prípustné hodnoty počas použitia stroja. Nevyvážený rezací prvok,

príliš vysoká rýchlosť pohybu a nedostatočná údržba výrazne ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

Skladovanie

- Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vnútri miestnosti.

2.5 ZVYŠKOVÉ RIZIKÁ

Aj napriek dodržaniu všetkých bezpečnostných požiadaviek môžu pretrvávať d’alšie riziká: – nebezpečenstvo poranenia prstov a rúk zachytených do otáčajúcej sa struny; – nebezpečenstvo poranenia nôh pri zásahu struny; – vymrštenie kameňov zo zeme.

2.6 AKUMULÁTOR / NABIJAČKA AKUMULÁTORA

DÔLEŽITÉ Nasledujúce bezpečnostné predpisy obsahujú bezpečnostné pokyny uvedené v príslušnej príručke k akumulátoru a nabíjačke akumulátora, ktorá je priložená k stroju.

- Na nabíjanie akumulátora používajte len nabíjačky akumulátorov odporúčané výrobcom. Nevhodná nabíjačka akumulátorov môže spôsobit'

zásah elektrickým prúdom, prehriatie alebo únik korozívnej kvapaliny z akumulátora.

• Používajte len akumulátory určené pre vaše zariadenie. Použitie iných akumulátorov môže spôsobit ublíženie na zdraví a požiar.
• Pred vložením akumulátora do zariadenia sa uistite, že je vypnuté. Pri montáži akumulátora do zapnutého elektrického zariadenia môže vzniknúť požiar.
• Nepoužívaný akumulátor udržujte v dostatočnej vzdialenosti od sponiek na spisy, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' skrat na kontaktoch. Skratovanie kontaktov akumulátora môže spôsobit' vznietenie alebo požiar.
• Nepoužívajte nabíjačku akumulátorov na miestach s výparmi, horl'avými látkami a neukladajte ju na l'ahko zápalné povrchy, ako je papier, textília atd'. Počas nabíjania sa nabíjačka zohrieva, čím by mohlo dôjst' k vzniku požiaru.
• Počas prepravy akumulátorov dbajte na to, aby nedošlo k vzájomnému prepojeniu kontaktov a na prepravu akumulátorov nepoužívajte kovové obaly.

2.7 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí byť zásadným hl'adiskom a prioritou pri používaní stroja v záujme slušného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušit iné osoby).
• Dôkladne dodržujte miestne normy pre likvidáciu obalov, opotrebovaných súčastí alebo akýchkol'vek látok s vážnym dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.
• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obráťte sa na zberné stredisko v súlade s platnými miestnymi predpismi.

Nelikvidujte elektrické zariadenia spolu s domovým odpadom. Podl’a Európskej Smernice 2012/19/EÚ o elektrickom a elektronickom odpade a jej znenia v súlade s národnými normami musia byť elektrické zariadenia po skončení svojej životnosti odovzdané do separovaného zberu kvôli ich ekologicky kompatibilnej recyklácii. Ked' sa elektrické zariadenia likvidujú na smetisku alebo vol'ne v prírode, škodlivé látky môžu preniknút do podzemných vôd a dostať sa do potravinového reťazca, čím môžu poškodiť naše zdravie. Na získanie

podrobnejších informácií o likvidácii tohto výrobku sa obrátte na kompetentnú organizáciu zaoberajúcu sa domovým odpadom, alebo na vášho predajcu.

Li-ion

Po skončení životnosti akumulátorov vykonajte ich likvidáciu a venujte pritom pozornosť nášmu hému prostrediu. Akumulátor nuje materiál, ktorý je zpečný pre vás aj pre né prostredie. Je potrebné ho núť a zlikvidovať samostatne rnom stredisku, ktoré likviduje umulátory s iónmi lítia.

Separovaný zber použitých výrobkov a obalov umožňuje recykláciu materiálov a ich opätovné použitie. Opätovné

použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po prvotných surovinách.

3. OBOZNÁMENIE SA SO STROJOM

3.1 OPIS STROJA A ZAMÝŠLÁNÉ POUŽITIE

K hlavným častiam stroja patrí motor, ktorý prostredníctvom prevodového hriadel'a uvádza do činnosti kosiace zariadenie (strunová hlava).

Kosiace zariadenie pracuje na ploche približne rovnobežnej s terénom (v prípade použitia ako vyžínač) alebo približne kolmo na terén (v prípade použitia ako orezávač okrajov trávnika).

Obsluha môže ovládať hlavné ovládacie prvky tak, že sa bude neustále zdržiavať v bezpečnej vzdialenosti od rezacieho zariadenia.

3.1.1 Zamýšl'ané použitie

Tento stroj bol navrhnutý a vyrobený na:

– kosenie trávy a nedrevnatého porastu (napr. na okrajoch záhonov, plantáží, stien, plotov alebo zelených priestorov s limitovanou plochou);
– dokončovanie kosenia vykonaného kosačkou;
– používanie jedinou osobou.

3.1.2 Nesprávne použitie

Akékol'vek iné použitie, ktoré je odlišné od vyššie uvedeného, môže byť nebezpečné a môže spôsobít poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

– nepoužívajte stroj na zametanie, naklonením strunovej hlavy. Výkon motora môže spôsobit' vymrštenie predmetov a malých kameňov až do vzdialenosti 15 metrov a viac, čím môže dôjst' k škodám a k zraneniam;
– úprava živých plotov alebo vykonávanie iných prác, pri ktorých kosiace/rezacie zariadenie nie je používané na úrovni terénu;
– kosenie krovín, krov a kvetín a ich posekanie nadrobno;
– použitie stroja pre rezanie materiálov nerastlinného pôvodu;
– použitie stroja s kosiacim/rezacím zariadením nad úrovňou remeňa obsluhy;
– použitie stroja vo verejných záhradách, parkoch, športových strediskách, na vozovkách, poliach a v lesoch;
– použitie iných kosiacich zariadení, ako sú uvedené v tabul'ke „Technické parametre“. Nebezpečenstvo vážneho zranenia a ublíženia na zdraví.
– používanie stroja viac ako jednou osobou.

DÔLEŽITÉ Nesprávne použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkoľvek zodpovednosti zo strany výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používatel’a alebo tretích osôb bude znášať používatel’.

Tento stroj je určený pre spotrebitel'ov – neprofesionálnych používatel'ov. Je určený na činnosti definované ako „hobby“.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. 2). Ich funkciou je pripomenút obsluhe správanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou.

NEBEZPEČENSTVO! Tento stroj môže byť v prípade nesprávneho použitia nebezpečný pre používateľa aj pre iné osoby.

Pracovník poverený obsluhou tohto stroja môže byť pri každodennom opakovanom používaní v bežných podmienkach vystavený hladine hluku, rovnajúcej sa alebo prevyšujúcej 85 dB(A). Používajte chrániče sluchu a ochranné okuliare.

VYMRŠTENIA! Venujte pozornosť možnému vymršteniu materiálu, spôsobenému rezacím zariadením, ktoré môže spôsobit vážne ublíženia na zdraví osôb alebo škody na majetku.

NEBEZPEČENSTVO

VYMRŠTENIA! Počas použitia stroja udržujte osoby alebo domáce zvieratá vo vzdialenosti najmenej 15 m od stroja.

DÔLEŽITÉ Poškodené nalepovacie štítky alebo štítky, ktoré sa stali nečitatelnými je potrebné vymenit'. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK VÝROBKU

Na identifikačnom štítku sú uvedené nasledovné údaje (obr. 1):

Identifikačné údaje stroja prepíšte do príslušných políčok na štítku uvedenom na zadnej strane obalu.

DÔLEŽITÉ Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

3.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledujúcich hlavných častí,
ktorým zodpovedajú nasledujúce funkcie (obr.1):

A. Pohonná jednotka: dodáva pohyb kosiacemu zariadeniu prostredníctvom prevodového hriadel'a.
B. Tyčka: spojuje zadnú rukováť s pohonnou jednotkou.
C. Kosiace/rezacie zariadenie: ide o časť určenú na rezanie rastlín. 1. Strunová hlava: ide o kosiace zariadenie z nylonovej struny.
D. Ochranný kryt kosiaceho/rezacieho zariadenia: ide o bezpečnostný ochranný kryt, ktorý zabraňuje vymršteniu cudzích predmetov, ktoré boli prípadne zachytené kosiacim/rezacím zariadením, d'aleko za stroj.
E. Predná rukovát: má polkruhový tvar a umožňuje ovládanie stroja.
F. Zadná rukovát: umožňuje ovládanie stroja a nachádzajú sa na nej hlavné ovládacie prvky pre zapnutie/vypnutie/zrýchlenie.
G. Akumulátor (ak nie je dodaný spolu so strojom, prečítajte si kap. 15 „volitel'né príslušenstvo“): zariadenie, ktoré dodáva elektrický prúd nástroju; jeho parametre a pokyny na použitie sú opísané v špecifickom návode.
H. Nabíjačka akumulátora (ak nie je dodaná spolu so strojom, prečítajte si kap. 15 „volitel'né príslušenstvo“): zariadenie, ktoré sa používa na nabíjanie akumulátora. K dispozícii sú dva modely nabíjačky akumulátorov: H1 (rýchlonabíjačka akumulátorov); H2 (štandardná nabíjačka akumulátorov).
I. Batoh na akumulátory (volitel'né príslušenstvo, ods. 15.3): zariadenie, ktoré umožňuje uloženie akumulátorov.
J. Prípojný kábel: kábel, ktorý umožňuje pripojit stroj k batohu na akumulátory.

K. Simulátor akumulátora: zariadenie, ktoré po vložení do uloženia stroja umožňuje používať batoh na akumulátory.

4. MONTÁŽ

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

Zo skladovacích a prepravných dôvodov nie sú niektoré súčasti stroja namontované priamo vo výrobnom závode, ale je ich potrebné nemontovať po vybratí z obalu podľa nasledujúcich pokynov.

Vybalenie a dokončenie montáže musí byť vykonané na rovnom, pevnom povrchu, s dostatočným priestorom na manipuláciu so strojom a obalom, vždy s využitím vhodnych nástrojov. Nepoužívajte stroj skôr, než vykonáte pokyny oddielu „MONTÁŽ“.

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú časti určené pre montáz.

4.1.1 Rozbalenie

1. Opatrne otvorte obal a venujte pozornost zabráneniu straty jednotlivých častí.
2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.
3. Vyberte zo škatule všetky nenamontované časti.
4. Vyberte stroj zo škatule.
5. Škatul'u a obaly zlikvidujte v súlade s miestnou legislatívou.

⚠ Pred vykonaním montáže skontrolujte, či akumulátor nie je vložený do miesta svojho uloženia.

4.2 MONTÁŽ TYČKY

– Vložte a zatlačte spodnú časť tyčky (obr. 3.A) do hornej časti (obr. 3.B) dokial' neucítite cvaknutie, ktoré ju zablokuje v danej polohe. Tyčku je možné odmontovať zatlačením na tlačidlo (obr. 3.C).

Dížku tyčky nie je možné nastavovať (ods. 6.1.2).

4.3 MONTÁŽ PREDNEJ RUKOVÄTI

– Nasad'te prednú rukovát' (obr. 4.A) na držiak (obr. 4.B), zaskrutkujte rukovát' s pomocou príslušnej skrutky (obr. 4.C) a utiahnite maticu na opačnej strane (obr. 4.D).

4.4 MONTÁŽ OCHRANNÉHO KRYTU KOSIACEHO/ REZACIEHO ZARIADENIA

⚠️ Navlečte si ochranné rukavice.

⚠️ Každému kosiacemu/rezaciemu zariadeniu musí byť priradený špecifický ochranný kryt v súlade s informáciami uvedenými v tabul’ke Technické parametre.

1. Umiestnite ochranný kryt (obr. 5.A) podl'a umiestnenia otvorov, ktoré sa nachádzajú na spodnej strane pohonnej jednotky (obr. 5.B).
2. Upevnite ochranný kryt (obr. 5.A) dotiahnutím skrutiek (obr. 5.C) na doraz.

POZNÁMKA Na ochrannom kryte kosiaceho zariadenia sa nachádza nižšie uvedený symbol:

Označuje smer otáčania kosiaceho/ rezacieho zariadenia.

4.5 MONTÁŽ INDIKÁTORA VYMEDZENIA KOSENIA

– Vložte a uchyťte dve koncové časti indikátora vymedzenia kosenia (obr. 6.A) do príslušných otvorov, ktoré sa nachádzajú v pohonnej jednotke (obr. 6.B).

4.6 VYBAVENIE BATOHA NA AKUMULÁTORY (AK JE SÚČASTOU VÝBAVY)

Batoh na akumulátory je už zmontovaný (obr 1.I) a možno ho odopnúť z nosných popruhov (obr. 7) a prenášať ho v ruke. Batoh na akumulátory odpnete tak, že stlačíte dve horné tlačidlá (obr. 7.A). Uloženia akumulátorov sa nachádzajú na oboch stranách batoha (obr. 8) Na pravej strane batoha sa nachádza: - zásuvka kábla (obr. 9.A) - prepínač akumulátora (obr. 9.B) - USB zásuvka pre nabíjanie d'alších zariadení (napr. mobilné telefóny) (obr. 9.C)

Aby sa predišlo prítomnosti vol'ného kábla, na oboch stranách a v zadnej oblasti sa nachádzajú priechody, cez ktoré možno prevliečť napájací kábel.

5. OVLÁDACIE PRVKY

5.1 BEZPEČNOSTNÉ TLAČIDLO (ZAPÍNACÍ / VYPÍNACÍ PRVOK)

Zapnutá led kontrolka: elektrický obvod stroja je zapnutý. Stroj je pripravený na použitie. Obidve led kontrolky zapnuté: stroj je v činnosti (obr. 10.D).

Led kontrolky zhasnuté: elektrický obvod stroja je vypnutý.

DÔLEŽITÉ Počas presunov nikdy nedržte prst na tlačidle, aby sa zabránilo náhodným spusteniam.

Ikona „Upozornenie“ (obr. 10.E) sa rozsvieti v prípade poruchy stroja (pozrite si tabul'ku Identifikácia porúch, ods. 14).

5.2 PÁKA OVLÁDANIA RÝCHLOSTI

Umožňuje spustenie/zastavenie stroja a zároveň zaraďuje/vyraďuje kosiace zariadenie.

Aktivácia páky ovládania plynu (obr. 10.A) je možná, len ak je súčasne stlačená poistná páčka plynu (obr. 10.B).

– Stlačte súčasne páčku ovládania plynu a poistnú páku plynu.

Uvedenie motora do chodu sobí súčasné spustenie iania kosiaceho zariadenia.

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

6.1 PRÍPRAVNÉ ÚKONY

Pred zahájením pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce:

1. uistite sa, že akumulátor nie je vložený do svojho uloženia;
2. uložte stroj do vodorovnej polohy, aby bol dobre opretý o zem;
3. nastavte stroj z ergonomického a funkčného hl'adiska tak, aby ste ho prispôsobili postave používatel'a a druhu pracovnej činnosti (ods. 6.1.1 – ods. 6.1.4);
4. skontrolujte akumulátor (ods. 6.1.5).

6.1.1 Nastavenie prednej rukoväti

1. Uvol'nite svorku (obr. 11.A);
2. posúvajte prednú rukováť, až kým nenájdete polohu, ktorá vám ergonomicky najviac vyhovuje;
3. zatlačte svorku.

1. Povoľte skrutku s plastovou hlavou (obr. 12.A) v smere vyznačenom šípkou – otvorený visací zámok;
2. potiahnite alebo zatlačte tyčku (obr. 12.B) až do dosiahnutia požadovanej dlžky;
3. po vykonaní nastavenia riadne dotiahnite rukováť v smere vyznačenom šípkou – zatvorený visací zámok.

6.1.3 Nasmerovanie kosiaceho zariadenia

Nasmerovanie kosiaceho zariadenia umožňuje pracovať prechodom z režimu vyžínača do režimu orezávača okrajov trávnika a naopak.

Pre prácu v režime orezávača okrajov trávnika: – Stlačte tlačidlo (obr. 13.A); – otočte kosiace zariadenie (obr. 13.B) o 90° a uistite sa, že zostane zaistené v danej polohe.

Uvedený úkon vykonávajte vždy pri zastavenom strojí so zastaveným kosiacim zariadením.

6.1.4 Nastavenie indikátora vymedzenia kosenia

– Otočte dopredu indikátor vymedzenia kosenia (obr. 14.A) v blízkosti stromov, obrubníkov alebo plotov, aby sa zabránilo nárazu kosiaceho zariadenia.

6.1.5 Kontrola akumulátora

6.1.6 Používanie batoha (ak je súčast'ou výbavy)

1. Vložte akumulátor do niektorého z priestorov nachádzajúcich sa v batohu na akumulátory (obr. 8) tak, že ho potlačíte až na doraz, kým nezačujete cvaknutie, ktoré ho zablokuje v správnej polohe a zaistuje elektrický kontakt;
2. do batoha do príslušnej zásuvky (obr. 9.A) pripojte kábel a otáčajte ho, kým nezačujete cvaknutie, ktoré ho zablokuje v správnej polohe a zaistuje elektrický kontakt;
3. nastavte popruhy a remene vpredu zapnite (obr. 15).

6.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabul'kách.

⚠ Bezpečnostné kontroly vykonajte pred každým použitím.

Predmet Výsledok
Rukoväti (obr. 1.E) Čisté, suché, správne namontované a pevne uchytené na stroji.
Ochranný kryt kosiaceho zariadenia (obr. 1.D)	Správne namontovaný a pevne uchytený na stroji, neopotrebovaný/ nezhoršený a nepoškodený.

Skrutky na stroji Riadne dotiahnuté(nepovolené)
Kosiace zariadenie(obr. 1.C)	Čisté, nepoškodenéa neopotrebované
Akumulátor (obr. 1.G) Žiadne poškodeniejeho plášťa a žiadnypriesak tekutiny
Priechody chladiacehovzduchu (ods. 7.3)	Neupchaté
Stroj Žiadne stopy po	poškodení aleboopotrebovaní
Páka ovládania plynu(obr. 10.A), poistnápáčka plynu (obr. 10.B)	Páky sa musia pohybovaťvol’ne a nenásilne.
Skúšobné riadenie Žiadna	poruchovávibrácia.Žiadny neobvyklý zvuk

6.2.2 Funkčná skúška stroja

Úkon Výsledok
1. Vložte akumulátor do jeho uloženia (ods. 7.2.3);2. stlačte bezpečnostné tlačidlo (obr. 10.C)	Led kontrolka (obr. 10.D) sa musí rozsvietiť (aktivovaný elektrický obvod).
1. Spustite stroj (ods. 6.3);2. súčasne použite páku ovládania plynu (obr.10.A) a poistnú páčku plynu (obr. 10.B);3. uvol’nite páku ovládania plynu (obr. 10.A) a poistnú páčku plynu (obr. 10.B).	1. Kosiace zariadenie sa nesmie pohybovať.2. Kosiace zariadenie sa musí pohybovať.3. Páky sa musia automaticky a rýchlo vrátiť do neutrálnej polohy a kosiace zariadenie sa musí zastaviť.
Stlačte len páku ovládania plynu (obr. 10.A).	Páka ovládania plynu zostane zablokovaná.

⚠ Ak sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v tabul'kách, nepoužívajte stroj! Doručte stroj do servisného strediska z dôvodu vykonania potrebných kontrol a opráv.

6.3 UVEDENIE DO ČINNOSTI

6.3.1 Uvedenie do činnosti s akumulátorom

1. Uistite sa, že sa kosiace zariadenie nedotýka terénu ani iných predmetov;
2. vložte akumulátor správne do jeho uloženia (obr. 16.B) (ods. 7.2.3);
3. súčasne použite páku ovládania plynu (obr. 10.A) a poistnú páčku plynu (obr. 10.B).

POZNÁMKA Pri každom uvádzaní do chodu je automaticky uvoľnený nový úsek struny (ods. 6.4.2).

6.3.2 Uvedenie do činnosti so simulátorom akumulátora (ak je súčasťou výbavy)

1. Uistite sa, že sa kosiace zariadenie nedotýka terénu ani iných predmetov;
2. vložte simulátor akumulátora správne do jeho uloženia na stroji (obr. 16.J);
3. pripojte prípojný kábel do simulátora akumulátora (obr. 16.l);
4. zvol'te akumulátor, ktorý chcete aktivovať, pomocou prepínača (obr. 9.B);
5. stlačte bezpečnostné tlačidlo (obr. 10.C);
6. Súčasne stlačte páku ovládania noža (obr. 10.A) a bezpečnostný vypínač (obr. 10.B).

POZNÁMKA Pred spustením prvého vyžínania je vhodné získat' potrebnú zručnosť so strojom a najvhodnejšími rezacími technikami, naučit' sa pevne uchopit' stroj a vykonávať pohyby potrebné pre realizáciu pracovnej činnosti.

Pri práci so strojom postupujte nasledujúcim spôsobom:

POZNÁMKA Počas použitia je akumulátor chránený proti úplnému vybitiu ochranným zariadením, ktoré vypne stroj a zablokuje jeho činnosť.

POZNÁMKA Výdrž akumulátora (a teda aj rastlinný povrch, ktorý je možné pokosit' pred opätovným nabíjaním) je podmienená rôznymi faktormi (ods. 7.2.1).

POZNÁMKA Po minúte nečinnosti sa zapnutý stroj automaticky vypne.

⚠️ Používajte LEN nylonové struny. Použitie kovových strún, plastom potiahnutých kovových strún a/alebo strún nevhodných pre strunovú hlavu môže spôsobit vážne zranenia.

– Uistite sa, že sa kosiace zariadenie nachádza v režime vyžínača (ods. 6.1.3); – postupujte rovnomerne, oblúkovým pohybom, ako pri kosení kosou, pričom nenakláňajte strunovú hlavu (obr. 17).

Skúste najprv kosiť na správnu výšku na malej ploche, aby ste potom dosiahli rovnomernú výšku udržiavaním strunovej hlavy v konštantnej vzdialenosti od terénu.

Pri náročnejšom vyžínaní je vhodné naklonit strunovú hlavu približne o 30° doľava.

⚠️ Nepostupujte uvedeným spôsobom v prípade, ak existuje riziko vymrštenia predmetov, ktoré môžu ublížit’ osobám, zvieratám alebo spôsobit’ škody.

Udržujte stroj mierne naklonený tak, aby sa spodná časť strunovej hlavy nedotýkala terénu a aby mal porast po vyžínaní požadovanú výšku; kosiace zariadenie je potrebné neustále udržiavať v dostatočnej vzdialenosti od obsluhy.

c. Orezávanie v blízkosti plotov / základov

– Nastavte indikátor vymedzenia kosenia (ak je súčasťou, ods. 6.1.4); – pomaly priblížte strunovú hlavu k plotu, stípikom, skalám, stene, atd'. tak, aby ste do nich nenarazili (obr. 14).

Ked' struna narazí na odolnú prekážku, môže sa pretrhnút alebo opotrebovať; ked' sa zachytí do oplotenia, môže sa prudko pretrhnút. V každom prípade, pri vyžínaní okolo chodníkov, základov, stien, atd'. môže dôjst' k väčšiemu opotrebovaniu struny ako obvykle.

d. Orezávanie okolo stromov

– Nastavte indikátor vymedzenia kosenia (ak je súčasťou, ods. 6.1.4); – kráčajte okolo stromu zľava doprava, pomaly sa približujte ku kmeňu tak, aby ste nenarazili strunou o strom a udržujte strunovú hlavu mierne naklonenú dopredu.

Majte na pamäti, že nylonová struna sa môže roztrhnúť alebo poškodiť malé kry a že náraz nylonovej struny o kmeň kra alebo stromu s jemnou kôrou ho môže vážne poškodiť.

6.4.2 Automatické uvol'nenie struny

Tento stroj je vybavený hlavou s automatickým uvolňovaním struny.

Pre uvol'nenie d'alšej časti struny:

1. zastavte stroj (ods. 6.6);
2. vyčkajte dve sekundy a znovu uved'te stroj do chodu.

Priemer kosenia je nastavený na 30 cm. Zopakujte uvedený postup, dokial' sa struna nedostane k nožu na odrezanie struny (obr. 18.A), ktorý odreže prípadný prečnievajúci úsek struny.

6.5 RADY NA POUŽÍVANIE

Počas použitia je vhodné pravidelne odstraňovať rastliny, ktoré sa omotajú okolo stroja, aby sa zabránilo prehriatiu motora (obr. 1.A), spôsobenému trávou zachytenou pod ochranným krytom kosiaceho zariadenia (obr. 1.D).

Postupujte nižšie uvedeným spôsobom:

– zastavte stroj (odst. 6.6);
- odopnite akumulátor (ods. 7.2.2.);
– nasad'te si pracovné rukavice;
– Skrutkovačom odstráňte zachytenú trávu, aby ste umožnili správne ochladzovanie motora.

6.6 ZASTAVENIE

Pre zastavenie stroja:

1. uvol'nite páku ovládania plynu (obr. 10.A).
2. počkajte na zastavenie kosiaceho/rezacieho zariadenia.

⚠️ Po zastavení stroja je potrebných niekol’ko sekúnd na zastavenie kosiaceho zariadenia.

DÔLEŽITÉ Vždy zastavte stroj počas presunov medzi jednotlivými pracovnými priestormi.

6.7 PO POUŽITÍ

• Odopnite akumulátor z jeho uloženia a nechajte ho nabiť (ods. 7.2.2).
• Pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor.
• Vyčistite ho (ods. 7.3).
• Skontrolujte, či žiadne súčasti nie sú uvol'nené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.

6.7.2 Po používaní so simulátorom akumulátora (ak je súčasťou výbavy)

1. Umiestnite prepínač batoha na akumulátory na „OFF“ (obr. 9.B);
2. odoberte simulátor akumulátora zo stroja (obr. 19.J);
3. snímte si batoh na akumulátory;
4. odpojte prípojný kábel od simulátora akumulátora (obr. 19.I) a od batoha (obr. 9.A);
5. vyberte akumulátor z batoha (obr. 20) a dajte ho nabíjať (ods. 7.2.2);
6. pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
7. vyčistite ho (ods. 7.3);
8. skontrolujte, či žiadne súčasti nie sú uvoľnené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.

DÔLEŽITÁ INF. Vždy vyberte akumulátor (ods. 7.2.2) zakaždým, ked' sa stroj nepoužíva, alebo ked' je ponechaný bez dozoru.

7. BEŽNÁ ÚDRŽBA

7.1 VŠEOBECNÉ INFORMÁCIE

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

• odopnite akumulátor z jeho uloženia a nechajte ho nabit' (ods. 7.2.2);
• pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
• používajte vhodný odev, pracovné rukavice a ochranné okuliare;
• prečítajte si príslušný návod.

– Intervaly údržby a jednotlivé úkony sú zhrnuté v tabul’ke „Tabul’ka údržby“ (kap. 13). Informácie v tabul’ke majú za ciel’ pomôct’ zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon

podl'a toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý.

– Použitie neoriginálnych náhradných dielov a príslušenstva by mohlo mať negatívne dopady na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkol’vek zodpovednosť v prípade ublíženia na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami. – Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami.

a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonané vaším obchodným zástupcom alebo špecializovaným strediskom.

7.2 AKUMULÁTOR

Výdrž akumulátora (a rastlinný povrch, ktorý je možné orezať pred opätovným nabíjaním) podmieňujú hlavne:

a. faktory prostredia, ktoré spôsobujú vyššiu spotrebu energie:
- kosenie hustej, vysokej alebo vlhkej vegetácie;
– častému zapínaniu a vypínaniu stroja počas pracovnej činnosti; – použitie nevhodnej techniky strihania vzhľadom k plánovanej pracovnej činnosti (ods. 6.4.1).

b. správanie sa obsluhy, ktorá by sa mala vyhnúť:

• kosit' trávu, ked' je suchá;
• použit' čo najvhodnejšiu techniku s ohl'adom na pracovnú činnosť, ktorá má byt' vykonaná (ods. 6.4.1).

V prípade, že chcete použit stroj na dlhšiu dobu, ako umožnuje štandardný akumulátor, je potrebné:

• zakúpiť druhý štandardný akumulátor a okamžite vymenit vybitý akumulátor, bez ohrozenia plynulosti použitia;
• zakúpiť akumulátor s predlženou výdržou v porovnaní so štandardným akumulátorom (ods. 15.1).

7.2.2 Vybratie a nabitie akumulátora

1. Stlačte zaistovacie tlačidlo umiestnené na akumulátore na stroji (obr. 19.A) alebo na akumulátore na batohu (obr. 20.A) (ak je súčasťou výbavy);

2. vyberte akumulátor zo stroja (obr. 19.B) alebo z batoha na akumulátory (obr. 20.B) (ak je súčasťou výbavy);

3. vložte akumulátor (obr. 21.A) do jeho uloženia v nabíjačke akumulátora (obr. 21.B);
4. pripojte nabíjačku akumulátora (obr. 21.B) do zásuvky elektrickej siete s napätím, zodpovedajúcim napätiu uvedenému na štítku.
5. vykonajte kompletné nabitie akumulátora podľa pokynov uvedených v návode k akumulátoru/nabíjačke akumulátora.

POZNÁMKA Akumulátor je vybavený ochranou, ktorá zabráni jeho nabitiu, ked' sa teplota prostredia nepohybuje v rozmedzí od 0 do 45 °C.

POZNÁMKA Akumulátor môže byť nabitý kedykol'vek, tiež čiastočne, bez rizíka jeho poškodenia.

7.2.3 Spätná montáž akumulátora do stroja

1. vyberte akumulátor (obr. 22.A) z jeho uloženia v nabíjačke akumulátorov (obr. 22.B) (po ukončení nabíjania ho nenechávajte dlho d'alej nabíjať);
2. odpojte nabíjačku akumulátorov (obr. 22.C) z elektrickej siete;
3. vložte akumulátor do jeho uloženia na stroji (obr. 23.B) alebo do jedného z uložení batoha na akumulátory (obr. 8) (ak je súčasťou výbavy);
4. potlačte akumulátor až na doraz, kým nezačujete cvaknutie, ktoré ho zablokuje v správnej polohe a zaistuje elektrický kontakt.

7.3 ČISTENIE STROJA A MOTORA

• Po každom použití vyčistite stroj čistou handrou, navlhčenou v neutrálnom čistiacom prostriedku.
• Odstráňte akúkol'vek stopu vlhkosti jemnou a suchou handrou. Vlhkost môže spôsobit' riziko zásahu elektrickým prúdom.
• Nepoužívajte agresívne čistiace prostriedky, ani rozpúšťadlá na čistenie plastových súčastí alebo rukovátí.
• Aby ste znížili riziko požiaru, odstráňte zo stroja a osobitne z motora zvyšky trávy, listov alebo nadmerného mazacieho tuku.
• Aby sa zabránilo prehriatiu a poškodeniu motora nebo akumulátora, vždy sa uistite, že sú mriežky pre nasávanie

chladiaceho vzduchu čisté, a že nie sú upchaté nečistotami.

• Udržujte skrutky a matice dotiahnuté, aby ste mohli byt stále istí bezpečnou činnosťou stroja.
• Pravidelne kontrolujte riadne upevnenie rukovätí.

8. MIMORIADNA ÚDRŽBA

• zastavte stroj;
• odopnite akumulátor z jeho uloženia a nechajte ho nabit' (ods. 7.2.2);
• pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
• používajte vhodný odev, pracovné rukavice a ochranné okuliare;
• prečítajte si príslušný návod.

⚠ Upozornenie! Nebezpečenstvo poranenia spôsobeného pohyblivými časťami stroja!

8.1 ÚDRŽBA KOSIACEHO/ REZACIEHO ZARIADENIA

Na tomto stroji je potrebné používať kosiace/rezacie zariadenia označené kódom, uvedeným v tabul’ke Technické parametre.

Vzhl'adom k vývoju výrobku by mohli byt kosiace/rezacie zariadenia uvedené v tabul'ke „Technické parametre“ medzičasom vymenené za iné s obdobnými vlastnosťami, so vzájomnou zamenitel'nosťou a bezpečnosťou prevádzky.

Nedotýkajte sa kosiaceho zariadenia, dokial' nebol vybratý akumulátor a dokial' kosiace zariadenie nie je úplne zastavené.

8.1.1 Výmena cievky v strunovej hlave

1. Stlačte dva bočné jazýčky (obr. 24.A) a odoberte veko (obr. 24.B);
2. vyberte cievku (obr. 24.C);
3. vložte novú cievku (obr. 25.A), pričom dbajte, aby sa koniec struny vysunul z otvoru v hlave (obr. 25.B);
4. Namontujte späť veko (obr. 25.C) zasunutím dvoch bočných jazýčkov (obr. 25.D) do otvorov v strunovej hlave (obr. 25.E).

8.1.2 Výmena struny v strunovej hlave

1. Vyberte cievku (ods. 8.1.1);
2. odstráňte strunu, ktorá zostala vnútri;
3. používajte výhradne strunu s priemerom 1,6 mm a odrežte úsek 3 m.
4. Vyrovnajte časti struny vychádzajúce z obidvoch otvorov tak, aby boli rovnaké;
5. Vložte jeden koniec struny do otvoru, ktorý sa nachádza vo vnútri cievky (obr. 26.A); a nechajte vyjsť strunu z protil’ahlého otvoru;
6. naviňte strunu v smere pohybu hodinových ručičiek, vyznačenom šípkami (obr. 26.B) a nechajte ju vyčnievať z cievky približne 15 cm;
7. uchyťte ju o jedno z kotevných uložení (obr. 26.C), ktoré sa nachádzajú na cievke;
8. umiestnite spät cievku a namontujte veko (kap. 8.1.1).

8.2 NABRÚSENIE NOŽA NA REZANIE STRUNY

1. Odmontujte nôž na rezanie struny (obr. 18.A) od ochranného krytu kosiaceho zariadenia (obr. 18.B) odskrutkovaním skrutiek (obr. 18.C);
2. upevnite nôž na rezanie struny do zveráka a nabráste ho s použitím plochého pilníka. Dbajte pritom na zachovanie pôvodného uhla rezania;
3. namontujte spät nôž na rezanie struny (obr. 18.A) na ochranný kryt kosiaceho zariadenia (obr. 18.B).

9. SKLADOVANIE

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

9.1 USKLADNENIE STROJA

Ked' sa chystáte stroj uskladniť:

• vyberte akumulátor z miesta jeho uloženia a nechajte ho nabit (ods. 7.2.2);
• pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
• vyčistite ho (ods. 7.3);
• skontrolujte, či žiadne súčasti nie sú uvol'nené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko;

• Stroj skladujte:

• v suchom prostredí;
  – chránený pred poveternostnými vplyvmi;
  – na mieste, ktoré nie je prístupné deťom;
  – pred uskladnením stroja sa uistite, že ste odložili kl'úče alebo náradie použité pri údržbe.

9.2 USKLADNENIE AKUMULÁTORA

Akumulátor je potrebné uchovávať v tieni, v chlade a v prostrediach bez výskytu vlhkosti.

POZNÁMKA V prípade dlhšej nečinnosti nabite akumulátor každé dva mesiace, aby sa predlížila jeho životnosť.

10. MANIPULÁCIA A PREPRAVA

Vždy, ked' je potrebné manipulovať so strojom alebo ho prepravovať:

• zastavte stroj (ods. 6.6);
  – vyberte akumulátor z miesta jeho uloženia a dajte ho nabiť (ods. 7.2.2);
  – použite hrubé pracovné rukavice;
  – uchopte stroj výhradne za rukoväti a nasmerujte rezacie zariadenie do opačného smeru ako smer postupu.

Pri preprave stroja na kamióne je potrebné:

– umiestniť stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo.

11. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať používatel’. Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonávané vaším predajcom alebo špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja.

Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti záruky a zrušenie akejkol'vek povinnosti alebo zodpovednosti výrobcu.

• Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.
• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecificky pre dané stroje.
• Neoriginálne náhradné diely a príslušenstvo nie sú schválené a ich použitie spôsobí prepadnutie záruky.
• Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli vykonaniu údržby, servisu a kontroly bezpečnostných zariadení.

12. ZÁRUČNÉ PODMIENKY

Záruka sa vzťahuje na všetky chyby materiálu a na výrobné chyby. Používatel' musí pozorne sledovať všetky pokyny dodané v priloženej dokumentácii.

Záruka sa nevztahuje na škody spôsobené:

• chýbajúcim zoznámením sa so sprievodnou dokumentáciou;
• nepozornostou;
• nevhodným alebo nedovoleným použitím a montážou;
• použitím neoriginálnych náhradných dielov;
• použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.

Táto záruka sa nevztahuje na:

- bežné opotrebovanie spotrebných materiálov ako rezacie zariadenia a poistné skrutky; bežné opotrebovanie.

Kupujúci je chránený zákonnými predpismi v danej krajine. Práva kupujúceho vyplývajúce z vlastných národných zákonov nie sú žiadnym spôsobom obmedzené touto zárukou.

13. TABUL'KA ÚDRŽBY

* Preštudujte si návod na použitie akumulátora/nabíjačky akumulátora.

PROBLÉM PRAVDEPODOBNA PRÍČINA RIEŠENIE
1. Pri použití pákyovládania plynua poistnej páčkyplynu, nedochádzak uvedeniu strojadochdu a kosiacezariadenie sa neotáča	Chýba akumulátor, alebonie je správne vložený	Uistite sa, že je akumulátor správne umiestnený (ods. 7.2.3)
	Vybitý akumulátor Skontrolujte stav nabitia akumulátora podl’a potreby ho dobite (ods. 7.2.2)
	Oddelitel’ná tyčky nebola úplnezasunutá do svojho uloženia	Uistite sa, že oddelitel’ná rúrka bola správne namontovaná a zasunutá (ods. 4.2)
	Páka ovládania plynu /poistná páčka je chybná	Nepoužívajte stroj. Okamžite zastavtestroj, vyberte akumulátor a obráttesa na Stredisko servisnej služby.
	Poškodený stroj Nepoužívajte stroj. Okamžite zastavtestroj, vyberte akumulátor a obráttesa na Stredisko servisnej služby.
2. Prehriatie motora	Tráva zachytená pod ochrannýmkrytom kosiaceho zariadenia	Odstráňte zachytenú trávu (ods. 6.5)
3. Dochádzak nahromadeniutrávy okolo uloženiapohonnej jednotkya strunovej hlavy	Prebieha kosenie vysokejtrávy príliš nízko pri zemi	Vysokú trávu koste pohybom zhoranadol, aby sa zabránilo jej hromadeniu.
4. Pri použitíautomatickéhouvol’nenia strunynedochádza k jejuvol’neniu	Koncová časť struny je prilepenák zvyšku struny v strunovej hlave	Namažte strunu silikónovým sprejom
	Vnútri cievky nie je dostatok strunyalebo bola použitá celá struna	Vymeňte cievku (kap. 8.1.1)alebo strunu (kap. 8.1.2)
	Struna bola spotrebovanáa je príliš krátka	Uvol’nite strunu manuálne (kap. 6.4.2)
	Struna je natočená na cievketak, že je zamotaná, alebo došlok jej zlomeniu vnútri cievky	Odstráňte strunu z cievky a znovuju natočte (kap. 8.1.2)
5. Rezacie zariadeniepríde do styku s cudzímpredmetom.	- Zastavte stroj, vyberte akumulátor a:- skontrolujte škody;- skontrolujte, či niektoré časti nie súuvol’nené a podl’a potreby ich dotiahnite;- výmeny alebo opravy nechajte vykonaťv autorizovanom servisnom stredisku.
6. Nadmerný hluk a/alebo vibrácie počaspracovnej činnosti	Povolené alebo poškodené súčasti. Zastavte stroj, vyberte akumulátor a:- skontrolujte škody;- skontrolujte, či niektoré časti nie súuvol’nené a podl’a potreby ich dotiahnite;- výmeny alebo opravy nechajte vykonaťv autorizovanom servisnom stredisku.
7. Zo stroja vychádza počas jeho použitia dym	Poškodený stroj Nepoužívajte stroj. Oka	mžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
8. Kapacita akumulátora je nedostatočná	Náročné podmienky použitia s vyšším prúdovým odberom	Optimalizujte použitie (ods. 7.2.1)
	Akumulátor s nízkym výkonom s ohľadom na prevádzkové nároky	Použite druhý akumulátor alebo akumulátor s vyšším výkonom (ods. 15.1)
9. Nabíjačka akumulátora nenabíja akumulátor	Pokles kapacity akumulátora Zakúpte si Akumulátor nie je správne vložený do nabíjačky akumulátora	nový akumulátor Skontrolujte, či je vloženie správne (ods. 7.2.3)
	Nevhodné podmienky prostredia Nabíjačte v prostredí s vhodnou teplotou (pozrite návod k akumulátoru/nabíjačke akumulátora)
	Znečistené kontakty Očistite kontakty
	Chýba napätie pre nabíjačku akumulátora	Skontrolujte, či je zástrčka riadne vložená a či je v zásuvke elektrickej siete prúd
	Chybná nabíjačka akumulátora Vymeňte ju za originálny náhradný diel
	-	Ak problém pretrváva, preštudujte si návod k akumulátoru/nabíjačke akumulátora
10. Kontrolka (obr. 10.E) trvalo svieti	Zlyhala autokontrola	Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
11. Kontrolka (obr. 10.E) bliká	Chyba komunikácie akumulátora	Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
	Rotor je zablokovaný	Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
	Prúdové preťaženie	Optimalizujte používanie stroja.

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho obchodného zástupcu.

15. VOLITELNÉ PRÍSLUŠENSTVO

15.1 AKUMULÁTORY

K dispozícii sú akumulátory rôznej kapacity, aby bolo možné prispôsobit sa rôznym prevádzkovým potrebám (obr. 27). Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabul'ke „Technické parametre“.

15.2 NABÍJAČKA AKUMULÁTORA

Zariadenie, ktoré sa používa na nabíjanie akumulátora: rýchle (obr. 28.A), štandardné (obr. 28.B).

15.3 BATOH NA AKUMULÁTORY

Zariadenie, ktoré umožňuje uloženie dvoch akumulátorov a poskytuje elektrický prúd potrebný na prevádzku stroja.

Obsahuje kábel na pripojenie k stroju (obr. 1.I) a prepínač (obr. 9.B), ktorý umožňuje vybrať jeden z dvoch akumulátorov (poloha „1“ a „2“) a „OFF“.

15.4 SIMULÁTOR AKUMULÁTORA

Zariadenie, ktoré po vložení do uloženia stroja umožňuje používať batoh na akumulátory.

INDICE

1. SPLOŠNE INFORMACIJE....1
2. VARNOSTNI PREDPISI....2
3. SPOZNAVANJE STROJA 7

3.1 Opis stroja in namen uporabe 7
3.2 Opozorilni znaki....7
3.3 Identifikacijska tablica izdelka 8
3.4 Glavni sestavni deli....8

1. NAMESTITEV 9

SK • Obsah a obrázky v tomto návode na používanie boli spracované menom spoločnosti ST. S.p.A. a sú chránené autorským právom – Reprodukcie či nepovolené pozmeňovanie tohto dokumentu, a to aj čiastočné, je zakázané.
