NAUDOJIMO INSTRUKCIJA GT 500e STIGA

[4] Maksimalus įrankio (pjovimo valo galvutės) sukimosi greitis

[5] Pjovimo plotis (pjovimo valo galvutė)

[6] Valo galvutės skersmuo (maks.)

[7] Pjovimo jtaiso kodas

[8] Apsaugos kodas

[9] Sulankstomas strypas

[10] Svoris be baterijos ir be pjaustymo irenginių

[11] Išmatavimai

[12] Ilgis

[13] Plotis

[14] Aukštis

[15] Garso slègio lygis

[16] Matavimo paklaida

[17] Išmatuotas garso galios lygis

[18] Garantuotas garso galios lygis

[19] Vibracijos

[20] Priedai, kuriuos galima užsisakyti

[21] Baterijos blokas

[22] Baterijos jkroviklis

[23] Akumuliatorių laikiklio kuprinė

[24] Akumuliatoriaus simuliatorius

(*) Šio akumuliatoriaus naudojimas galimas tik akumuliatorių laikiklio kuprinė . Draudžiama įvesti akumuliatorių į įrenginio ertmę.

a) PASTABA: bendras deklaruojamas vibracijų lygis buvo išmatuotas laikantis standartizuoto bandymo metodo ir gali būti naudojamas lyginant vieną įrankį su kitu. Bendras vibracijų lygis gali būti naudojamas preliminariam vibracijų įvertinimui.

b) JSPÉJIMAS: vibraciju skleidimo lygis eksploatuojant jrenginj gali skirtis nuo bendro deklaruojamo vibraciju lygio, priklausomai nuo būdu, kaip bus naudojamas įrankis. Dėl šios priežasties darbo metu yra būtina imtis saugos priemonių, susijusių su operatoriaus apsauga: naudojimo metu mūvėti pirštines, riboti jrenginio darbo trukmę ir trumpinti laiką, kurio metu būna paspausta akceleratoriaus valdymo svirtis.

[1] LV - TEHNISKIE DATI

[2] MAKS. barošanas spriegums

[3] NOMINALAIS barošanas spriegums

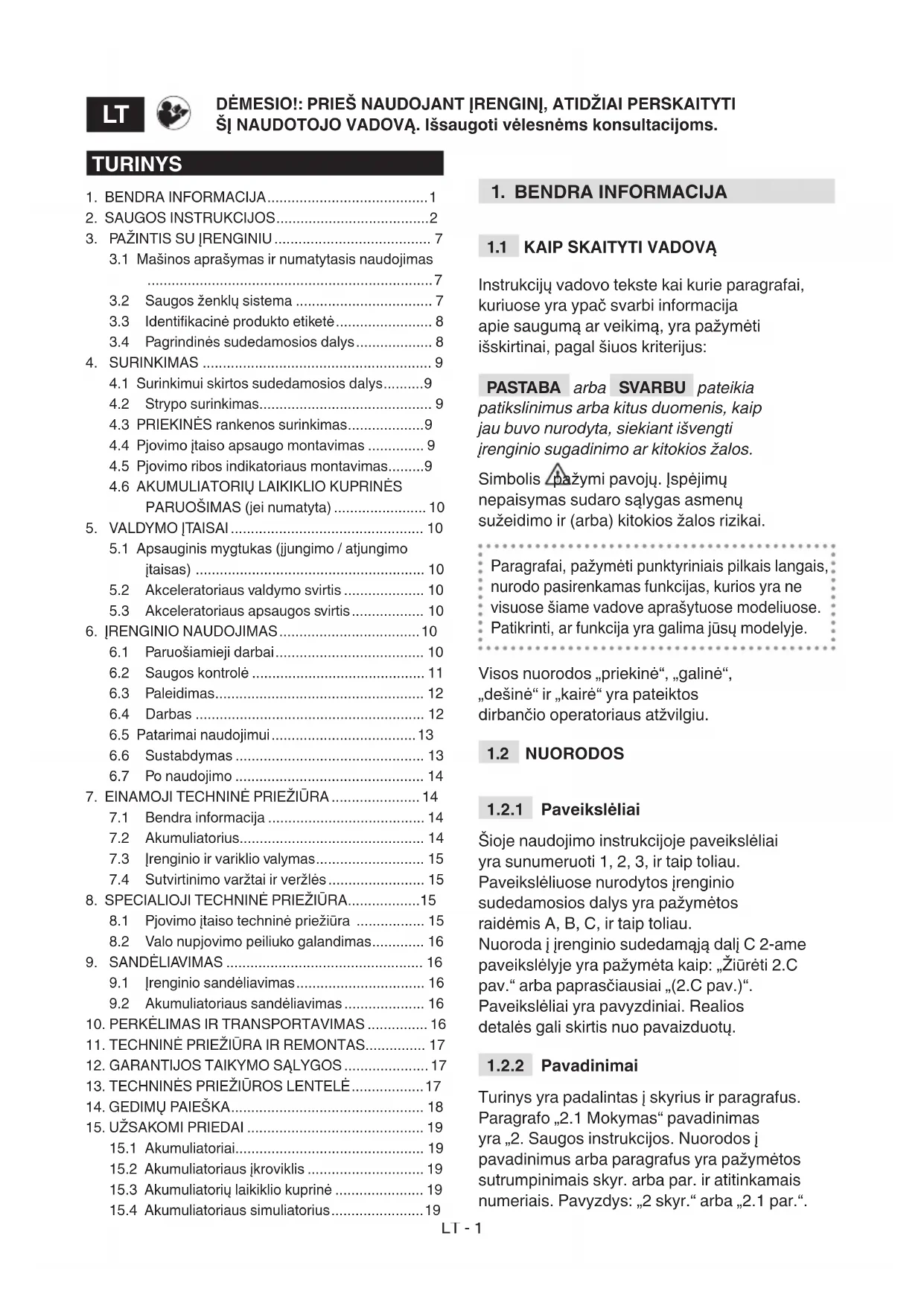

3.1 Mašinos aprašymas ir numatytasis naudojimas 7

3.2 Saugos ženklų sistema 7
3.3 Identifikacinė produkto etiketė....8
3.4 Pagrindinės sudedamosios dalys....8

1. SURINKIMAS 9

4.1 Surinkimui skirtos sudedamosios dalys......9
4.2 Strypo surinkimas....9
4.3 PRIEKINĖS rankenos surinkimas....9
4.4 Pjovimo jtaiso apsaugo montavimas .... 9
4.5 Pjovimo ribos indikatoriaus montavimas......9
4.6 AKUMULIATORIŲ LAIKIKLIO KUPRINĖS PARUOŠIMAS (jei numatyta) ...... 10

1. VALDYMO [TAISAI] 10

5.1 Apsauginis mygtukas (jjungimo / atjungimo jtaisas) 10
5.2 Akceleratoriaus valdymo svirtis 10
5.3 Akceleratoriaus apsaugos svirtis.... 10

6.1 Paruošiamieji darbai.... 10
6.2 Saugos kontrolé 11
6.3 Paleidimas.... 12
6.4 Darbas 12
6.5 Patarimai naudojimui....13
6.6 Sustabdymas 13
6.7 Po naudojimo 14

1. EINAMOJI TECHNINE PRIEŽIŪRA 14

7.1 Bendra informacija 14
7.2 Akumuliatorius.... 14
7.3 |renginio ir variklio valymas.... 15
7.4 Sutvirtinimo varžtai ir veržlės 15

1. SPECIALIOJI TECHNINÉ PRIEŽIURA....15

8.1 Pjovimo įtaiso techninė priežiūra 15
8.2 Valo nupjovimo peiliuko galandimas.... 16

1. SANDÈLIAVIMAS 16

9.1 Irenginio sandėliavimas.... 16
9.2 Akumuliatoriaus sandėliavimas 16

1. PERKÉLIMAS IR TRANSPORTAVIMAS ...... 16

2. TECHNINĖ PRIEŽIŪRA IR REMONTAS...... 17

3. GARANTIJOS TAIKYMO SÁLYGOS ...... 17
4. TECHNINĖS PRIEŽIŪROS LENTELĖ....17
5. GEDIMŲ PAIEŠKA.... 18
6. UŽSAKOMI PRIEDAI 19

15.1 Akumuliatoriai.... 19
15.2 Akumuliatoriaus jkroviklis 19
15.3 Akumuliatorių laikiklio kuprinė 19
15.4 Akumuliatoriaus simuliatorius....19

1. BENDRA INFORMACIJA

1.1 KAIP SKAITYTI VADOVA

Instrukciju vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus:

PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos.

Simbolis pažymi pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai.

Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje.

Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

1.2 NUORODOS

1.2.1 Paveikslèliai

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamają dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Realios detalės gali skirtis nuo pavaizduotų.

1.2.2 Pavadinimai

Turinys yra padalintas i skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos. Nuorodos i pavadinimus arba paragrafus yra pažymetos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „2 skyr.“ arba „2.1 par.“.

2. SAUGOS INSTRUKCIJOS

2.1 APMOKYMAS

⚠ Susipažinti su įrenginio valdymo įtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti variklj. Įspėjimų ir instrukcijų nesilaikymas gali būti gaisrų ir/arba rimtų sužalojimų priežastimi.

• Niekada neleisti jrenginio naudoti vaikams arba asmenims su ribotais fiziniais, jutiminiais ar protiniais gebėjimais ar neturintiems patirties bei pakankamai žinių, arba asmenims, kurie nėra tinkamai susipažinę su naudojimo instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių.
• Niekada nenaudokite mašinos, jei naudotojas yra pavargęs ar sergantis, arba yra pavartojęs vaistų, narkotikų, alkoholio ar kitų kenksmingų medžiagų, galinčių paveikti žmogaus refleksus ar dėmesio sutelkimą.
• Prisiminti, kad operatorius ar jrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. priemonėmis, užtikrinančiomis jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.
• Jei norima perduoti arba paskolinti jrenginj kitiems asmenims, užtikrinti, kad naudotojas susipažintų su šiame vadove pateiktomis naudojimo instrukcijomis.

2.2 PARUOŠIAMIEJI DARBAI

Asmeninės apsaugos priemonės (AAP)

• Devéti glaudžius apsauginius drabužius, aprūpintus specialia apsauga nuo pjūvių, pirštines, saugančias nuo vibracijų, apsauginius akinius, nuo dulkių saugančią kaukę, ausines klausos apsaugai ir nuo pjūvių saugančią avalynę neslidžiais padais.
• Klausos apsaugos priemonių naudojimas gali sumažinti gebėjimą išgirsti galimus įspėjimus (šauksmus arba garsinius signalinius įtaisus). Atkreipti ypatingą dėmesį į tai, kas vyksta aplink darbo teritorijoje.
• Nedėvėti šalikų, marškinių, grandinėlių, apyrankių, rūbų su besiplaikstančiomis detalėmis, raišteliais ar kaklaraiščiais bei kitų kabančių ar plačių aksesuarų, kurie galėtu įsipainioti į įrenginį ar į darbo vietoje esančius daiktus ir medžiagas.
• Tinkamai susišukuoti ilgus plaukus.

Darbo teritorija / Irenginys

- Kruopščiai apžiūrėti visą darbo lauką ir pašalinti viską, ką įrenginys galetų nusviesti arba kas galetų sugadinti jo pjovimo įtaisą /besisukančias detales (akmenis, šakas, vielą, kaulus ir t.t.).

2.3 EKSPLOATAVIMO METU

Darbo teritorija

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.
• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.
• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.
• Užtikrinti, kad kiti asmenys būtų ne arčiau kaip 15 metrų spinduliu nuo veikiančio jrenginio arba bent 30 metrų atstumu sudėtingesnių pjovimų atveju.
• Nedirbti ant šlapios vejos, lyjant lietui ar artinantis audrai, ypač kai yra žaibavimo tikimybė.
• Nelaikyti jrenginio lietuje arba drėgnoje aplinkoje. I jrenginį patekęs vanduo padidina elektros smūgio riziką.
• Jei jmanoma, vengti dirbti, kai žemės paviršius yra šlapias ar slidus, taip pat ant nelygaus paviršiaus bei stataus šlaito, kur nėra garantuojamas operatoriaus stabilumas darbo metu.
• Atkreipti ypatingą dėmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurie galėtų riboti matomumą.

• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų.

• Dirbti reikia skersai šlaito ir niekada jkalnės/nuokalnės kryptimi, atkreipti ypatingą dėmesį keičiant kryptį, visada užsitikrinti atramos tašką ir išlikti už pjovimo įtaiso.

• Atkreipti dėmesį į eisma, kai įrenginys yra naudojamas šalia kelio.

Elgesys

- Darbo metu jrenginys visada turi būti tvirtai laikomas abiem rankomis, variklio blokas turi būti dešinėje kūno pusėje, o pjovimo blokas - žemiau diržo linijos. Netiesti rankų pernelyg plačiai.

- Vengti kūno kontaktų su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Elektros smūgio rizika padidėja, kai kūnas yra jžemintas.

- Pasirinkti tvirtą ir stabilia padėtį bei atsargiai elgtis.

- Niekada nebèkite, bet eikite.

- Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.

- Dèmesio: pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo.

- Atkreipti dėmesį į galimus medžiagų sviedimus, kuriuos gali sąlygoti pjovimo įtaisas.

- Stengtis, kad pjovimo įtaisas nebūtu smarkiai trenkiamas į pašalinius kūnus/kliūtis. Jei pjovimo įtaisas susiduria su kliūtimi/daiktu, gali pasireikšti atatranka. Šis kontaktas gali sąlygoti

labai greitą spustelėjimą priešinga kryptimi, o pjovimo įtaisas gali būti pastumtas į viršų arba operatoriaus link. Atatürką gali sąlygoti įrenginio kontrolės praradimą bei galimas rimtas pasekmes. Siekiant išvengti atatrankos, imtis reikiamų atsargumo priemonių, tokių kaip:

– Laikyti jrenginį tvirtai, abiem rankomis, kūnas ir rankos turi būti tokioje padėtyje, kuri leistų atlaikyti atatrankos jėgą. – Rankų nelaikyti pernelyg aukštai ir nepjauti aukščiau diržo linijos. – Naudoti tik gamintojo nurodytus pjovimo įtaisus. – Laikytis gamintojo nurodymų, susijusių su pjovimo įtaisų technine priežiūra.

- Saugotis sužalojimų, kuriuos sąlygoja bet kuris įtaisas, pritaikytas pjovimui valo ilgiu.

⚠️ Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklj ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūros įstaigą tolesniam gydymui. Kruopščiai pašalinti galimas sankaupas, kurios galėtų padaryti žalos arba sužaloti asmenis ar be priežiūros paliktus gyvūnus.

⚠ Ilgas vibracijos poveikis gali sukelti sužalojimus ir neurovaskuliarinius sutrikimus (žinomus kaip „Reino (Raynoud) fenomenas“ arba „baltoji ranka“) ypač asmenims, kenčiantiems nuo kraujotakos sutrikimų. Simptomai gali paveikti plaštakas, riešus ir pirštus, ir pasireikšti jautrumo praradimu, tirpimu, niežuliu, skausmu, pakitusia odos spalva ar struktūriniais pokyčiais. Šis poveikis gali padidėti dėl žemos aplinkos temperatūros ir/arba dėl pernelyg stipraus rankenų suspaudimo. Pastebėjus simptomus, reikia sutrumpinti įrenginio naudojimo laiką ir pasitarti su gydytoju.

Naudojimo apribojimai

• Irenginiu neturi naudotis asmenys, negalintys jo tvirtai laikyti abejomis rankomis ir / arba negalintys stovėti stabilioje pusiausvyroje darbo metu.
• Niekada nesurinkinėti metalinių pjovimo elementų. Su šiuo įrenginiu draudžiama naudoti bet kokios rūšies metalinius ar kietuosius peilius.
• Niekada nenaudoti renginio, jei jo apsaugos įtaisai yra pažeisti, jų nėra arba jie yra netaisyklingai sumontuoti.
• Nenaudoti jrenginio, jei priedai/jrankiai néra idiegti tam numatytose vietose.

• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemų/mikrojungiklių.

• Nenaudoti elektros prietaiso jeigu jungiklis negali jo užvesti arba regulariai sustabdyti. Elektros prietaisas, kurio negalima paleisti jungiklio pagalba, yra pavojingas ir turi būti taisomas.

• Saugoti jrenginj nuo pernelyg didelių apkrovų ir nenaudoti mažo jrenginio sunkių darbų atlikimui; tinkamo jrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.

2.4 TECHNINĖ PRIEŽIŪRA, SANDELIAVIMAS

Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą ir jo veiksmingumo lygį.

Techninė priežiūra

• Niekada nenaudoti jrenginio su susidėvėjusiomis arba susigadinusiomis dalimis. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.
• Įrenginio reguliavimo operacijų metu, atkreipti dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių Įrenginio dalių.

⚠️ Šioje instrukcijoje nurodytas triukšmo ir vibraciju lygis yra šio įrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių,

kurios padėtų pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibracijų; reikia pasirūpinti įrenginio technine priežiūra, dévėti apsaugines ausines, darbo metu daryti pertraukas.

Sandèliavimas

- Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.

2.5 LIKUTINĖ RIZIKA

Nepaisant to, kad yra laikomasi visų saugumo priemonių, gali kilti ir kita rizika: – pirštų ir rankų susižalojimo pavojus, jei jie patenka į valo galvutės sukimąsi; – pėdų susižalojimo pavojus, jei jos susiduria su galvutės valu; – akmenų ir žemių sviedimas.

2.6 AKUMULIATORIUS / AKUMULIATORIAUS IKROVIKLIS

SVARBU Šie saugos reikalavimai papildo saugos priemones, aprašytas atitinkamoje kartu su įrenginiu pristatomoje akumuliatoriaus ir akumuliatoriaus įkroviklio instrukcijų knygelėje.

- Akumuliatoriaus jkrovimui naudoti tik gamintojo rekomenduojamą akumuliatoriaus jkroviklj. Netinkamas akumuliatoriaus jkroviklis gali sukelti elektros smūgj, perkaitimą ar

korozinio skysčio nuotėkį iš akumuliatoriaus.

• Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kitų akumuliatorių naudojimas gali sukelti sužalojimus ar gaisro pavojų.
• Prieš įstatant akumuliatorių, užsitikrinti, kad įrenginys būtų išjungtas. Akumuliatoriaus įdėjimas į jjungtą elektrinį prietaisą gali sukelti gaisrą.
• Nenaudojamą akumuliatorių laikyti atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.
• Nenaudokite akumuliatoriaus jkroviklio tose vietose, kuriose yra garų, degių medžiagų ar labai degių paviršių, tokių kaip popierius, audinys ir kt. Įkrovimo metu akumuliatoriaus jkroviklis įkaista ir gali sukelti gaisrą.
• Akumuliatorių transportavimo metu vengti, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos.

2.7 APLINKOS APSAUGA

Naudojant jrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

- Stengtis netrukdyti kaimynams. Irenginj naudoti tik tinkamu

laiku (ne anksti ryte arba ne vélai vakare, kai ši veikla galètų trukdyti kitiems asmenims).

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai, šalinimu; šios atliekos neturi būti metamos į šiukšlių dėže, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.
• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas.
• lrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis j specializuotą atlieku surinkimo punktą.

Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis.

Pagal Europos Direktyvos

2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba patenka į dirvožemį, nuodingos medžiagos gali pasiekti gruntinio vandens klodus ir patekti į maisto grandinę bei taip pakenkti jūsų sveikatai ir gerovei.

Dėl išsamesnės informacijos apie šio gaminio šalinimą kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio pardavėją.

Li-ion

Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia ka. Akumuliatoriuje yra ziagų, kurios yra pavojingos enims ir aplinkai. Jos turi utskirtos ir pašalintos rai specializuotame centre, priima ličio jonų baterijas.

Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir rotiniam jų panaudojimui. rotinis perdirbtų medžiagų udojimas padeda gti aplinkos taršos ir žina žaliavų poreiki.

3. PAŽINTIS SU İRENGINIU

3.1 MAŠINOS APRAŠYMAS IR NUMATYTASIS NAUDOJIMAS

Šis įrenginys yra sodo įrankis, t. y. akumuliatorinė nešiojama žoliapjovė/vejos pakraščių pjaunamoji.

Irenginio pagrindinė dalis yra variklis, kuris per transmisijos veleną paleidžia pjovimo įtaisą (valo tiekimo galvutę).

Pjovimo įtaisas dirba plokštumoje lygiagrečiai žemės paviršiui (kai naudojamas kaip žoliapjovė) arba apytiksliai statmenai žemės paviršiui (kai naudojamas kaip vejos pakraščių pjaunamoji).

Operatorius gali jjungti pagrindines funkcijas visada išlaikydamas saugų atstumą nuo pjovimo įtaiso.

3.1.1 Numatyta naudojimo paskirtis

Šis jrenginys yra suprojektuotas ir pagamintas:

– žolės ir nesumedėjusios augalijos pjovimui (pav., gėlynų, želdinių, sienelių, tvorų pakraščiuose arba apriboto ploto žaliosiose zonose);
– šienapjovės atlikto pjovimo sutvarkymui;
– vieno operatoriaus naudojimui.

3.1.2 Netinkamas naudojimas

Bet koks kitas, neaptartas prieš tai, naudojimas, gali būti pavojingas, padaryti žalą žmonėms ir (arba) turtui. Netinkamu naudojimu laikoma (kaip, pavyzdžiui, tačiau ne tik):

– naudoti jrenginj šlavimui, nulenkus valo tiekimo galvutę. Variklio galia gali sąlygoti daiktų ir nedidelių akmenukų sviedimą iki 15 metrų ir daugiau, tokiu būdu sukeliant nuostolių ir sužalojant asmenis;
– gyvatvorių sulyginimas ar kitokie darbai, kuriuose pjovimo įtaisas néra naudojamas žemės lygyje;
– pjauti ar kapoti krūmus, krūmokšnius ir gėles;
– naudoti jrenginį neaugalinės kilmės medžiagų pjovimui;
– naudoti jrenginj, kai pjovimo jtaisas yra aukščiau nei operatoriaus diržo linija;
– naudoti jrenginj viešuosiuose soduose, parkuose, sveikatingumo centruose, važiuojamojoje kelio dalyje, laukuose ir miškuose;
– naudoti kitokius pjovimo įtaisus, nei nurodytus lentelėje „Techniniai duomenys“. Rimtų sužeidimų ir traumų pavojus.
– naudoti jrenginj daugiau nei vienam asmeniui.

SVARBU Netinkamas jrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės; tokiu būdu visa atsakomybė už nuostolius arba sužalojimus savo paties arba trečiųjų asmenų atžvilgiu tenka naudotojui.

3.1.3 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t. y. neprofesionaliems naudotojams. Ši mašina yra skirta „mėgėjiškam naudojimui“.

3.2 SAUGOS ŽENKLŲ SISTEMA

Ant jrenginio yra pavaizduoti jvairūs simboliai (2 pav.). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad jrenginys būtų naudojamas atsargiai ir saugiai.

Simbolių reikšmės:

Netinkamai naudojamas šis jrenginys gali būti pavojingas naudotojui ir aplinkiniams.

Prieš naudojant ši irenginj, perskaityti instrukciju vadovą.

Operatorius, naudojantis ši įrenginį ir dirbantis juo nuolat įprastomis kasdieninio darbo sąlygomis, gali būti veikiamas triukšmo , kurio lygis yra 85 dB (A) ar daugiau. Naudoti klausos apsaugos priemones ir apsauginius akinius.

SVIEDIMO PAVOJUS!

Atkreipti dėmesį į galimus medžiagų sviedimus, kuriuos sąlygoja pjovimo įtaisas; tai gali sukelti sunkius asmenų sužeidimus ir žalą turtui.

SVIEDIMO PAVOJUS! Bet kokie asmenys arba naminiai gyvūnai turi būti mažiausiai 15 m atstumu nuo jrenginio jo darbo metu.

Nelaikyti lietuje (arba drègmèje).

SVARBU Pažeistos arba nejskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotajame techninės priežiūros centre.

3.3 IDENTIFIKACINĖ PRODUKTO ETIKETĖ

Identifikacinėje produkto etiketėje yra pateikti šie duomenys (1 pav.):

1. Garso galios lygis

2. Atitikties ženklas

3. Pagaminimo metai

4. Irenginio tipas

5. Serijos numeris

6. Gamintojo adresas ir pavadinimas

7. Gaminio kodas

Perrašyti jrenginio identifikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose.

SVARBU Kaskart kreipiantis i įgaliotajį techninės priežiūros centra, naudoti identifikacinius duomenis, pateiktus identifikacinėje gaminio etiketėje.

SVARBU Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

3.4 PAGRINDINÉS SUDEDAMOSIOS DALYS

Irenginys susideda iš tokių pagrindinių sudedamųjų dalių, kurios atlieka šias funkcijas (1 pav.):

A. Galios blokas: per transmisijos veleną leidžia judėti pjovimo įtaisui.
B. Strypas: jungia galinę rankeną su variklio bloku.
C. Pjovimo įtaisas: tai elementas, pritaikytas augalinių medžiagų pjovimui.
1. Valo tiekimo galvutė: pjovimo jtaisas su nailoniniu valu.
D. Pjovimo įtaiso apsaugos įtaisas: tai apsauginis įtaisas, kuris neleidžia daiktams, kuriuos surenka pjovimo įtaisai, būti nusviestiems toli nuo įrenginio.
E. Priekinė rankena: pusapvalės formos, leidžia valdyti įrengini.
F. Galinė rankena: leidžia valdyti įrenginį; ant jos yra pagrindiniai valdymo įtaisai jjungimui/išjungimui/greičiui.
G. Akumuliatorius (jei néra tiekiamas su jrenginiu, žiūrėti 15 skyr. „papildomai užsakomi priedaí“): įtaisas, kuris tiekia energiją jrenginiui; jo techniniai duomenys ir naudojimo taisyklės yra aprašytos specialiajame instrukciju vadove.
H. Akumuliatoriaus jkroviklis (jei néra tiekiamas su jrenginiu, žiūrėti 15 skyr. „papildomai užsakomi priedai“): įtaisas, kuris yra naudojamas akumuliatoriaus jkrovimui. Galimi du akumuliatoriaus jkroviklio modeliai: H1 (greitas akumuliatoriaus jkroviklis); H2 (standartinis akumuliatoriaus jkroviklis).

I. Akumuliatorių laikiklio kuprinė (užsakomi priedai, 15.3 par.): prietaisas, leidžiantis laikyti akumuliatorius savo vietose.
J. Jungiamasis kabelis: kabelis, leidžiantis prijungti jrenginį prie akumuliatorių laikiklio kuprinės.
K. Akumuliatoriaus simuliatorius (užsakomi priedai, 15.4 par.): prietaisas, jei įstatytas į įrenginio korpusą, leidžia naudoti akumuliatorių laikiklio kuprinę.

4. SURINKIMAS

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų.

⚠️ Išpakavimas ir baigiamiejí surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“.

4.1 SURINKIMUI SKIRTOS SUDEDAMOSIOS DALYS

Pakuotėje yra surinkimui skirtos sudedamosios dalys.

4.1.1 Išpakavimas

1. Atsargiai išardyti pakuotę, stengiantis nepamesti sudedamųjų detalių.
2. Peržiūrėti dėžėje esančius dokumentus, taip pat šią instrukciją.
3. Ištraukti iš dėžės visas nesumontuotas sudedamąsias dalis.
4. Ištraukti jrenginj iš dėžės.
5. Déže ir kitas pakavimo medžiagas šalinti laikantis vietinių teisės aktų.

⚠️ Prieš pradedant surinkimo darbus, įsitikinti, ar akumuliatorius néra įstatytas i jam skirtą ertmę.

4.2 STRYPO SURINKIMAS

– Įvesti ir pastumti apatinę strypo dalį (3.A pav.) į viršutinę dalį (3.B pav.) iki tol, kol pasigirs sustojimo spragtelėjimas, kuris užblokuoja padėtį. Strypą galima nuimti paspaudus mygtuką (3.C pav.).

Strypo ilgis gali būti reguliuojamas (6.1.2 par.).

4.3 PRIEKINÉS RANKENOS SURINKIMAS

– Istatyti priekinę rankeną (4.A pav.) ¡ atramą (4.B pav.), prisukti rankeną atitinkamu varžtu (4.C pav.), priveržti verzłę priešingoje pusėje (4.D pav.).

4.4 PJOVIMO |TAISO APSAUGO MONTAVIMAS

Kiekvienam pjovimo įtaisui turi būti pritaikomas specifinis apsaugas, kaip nurodyta Techninių duomenų lentelėje.

1. Uždėti apsaugą (5.A pav.) šalia angų, kurios yra ant variklinio bloko pagrindo (5.B pav.).
2. Pritvirtinti apsaugą (5.A pav.) iki galo priverżiant varżtus (5.C pav.).

PASTABA Ant pjovimo įtaiso apsaugos yra šis simbolís:

Jis rodo pjovimo įtaiso sukimosi kryptį.

4.5 PJOVIMO RIBOS INDIKATORIAUS MONTAVIMAS

– Ivesti ir prikabinti abu pjovimo ribos indikatoriaus galus (6.A pav.) į atitinkamas angas, esančias ant variklio bloko (6.B pav.).

4.6 AKUMULIATORIŲ LAIKIKLIO KUPRINĖS PARUOŠIMAS (JEI NUMATYTA)

Akumuliatorių laikiklio kuprinė yra jau surinkta (1.I pav.) ir gali būti nuimama nuo petnešų laikiklio (7 pav.) ir nešama rankomis.

Norėdami atlaisvinti akumuliatorių laikiklio kuprinę, paspauskite du viršutinius mygtukus (7.A pav.).

Akumuliatorių ertmės yra abiejose kuprinės pusėse (8 pav.)

Dešinėje kuprinės pusėje yra:

• kabelio lizdas (9.A pav.)
• akumuliatoriaus parinkiklis (9.B pav.)
• USB lizdas kitiems jrenginiams (pvz., mobiliesiems telefonams) jkrauti (9.C pav.)

Kad būtų išvengta atlaisvinusio laido, abiejose pusėse ir gale yra perėjimai, per kuriuos galima ištiesti maitinimo laidą.

5. VALDYMO |TAISAI

5.1 APSAUGINIS MYGTUKAS (IJUNGIMO / ATJUNGIMO |TAISAS)

Paspaudus ši mygtuką jjungiama ir išjungiama jrenginio elektros grandinė (10.C pav.).

Šviesos diodas jjungtas: jrenginio elektros grandinė yra jjungta. Jrenginys yra pasiruošęs darbui. Abu šviesos diodai jjungti: jrenginys veikia (10.D pav.).

Šviesos diodai išjungti: elektros grandinė yra visiškai atjungta.

SVARBU Perkėlimų metu niekada nelaikyti piršto ant mygtuko, tokiu būdu bus išvengta atsitiktinių paleidimų.

Piktograma „Ispėjimas“ (10.E pav.) įsižiebia, jei mašina neveikia (žr. „Gedimų identifikavimo“ lentelę, 14 par.).

5.2 AKCELERATORIAUS VALDYMO SVIRTIS

Leidžia paleisti / sustabdyti jrengini, ir tuo pat metu jjungia / išjungia pjovimo jtaisą.

Akceleratoriaus valdymo svirties (10.A pav.) ijungimas galimas tik tuo atveju, jei vienu metu yra nuspaudžiama ir akceleratoriaus apsaugos svirtis (10.B pav.).

Paleidimui:

– tuo pat metu paspausti akceleratoriaus valdymo svirtj ir akceleratoriaus apsauginę svirtj.

⚠️ Irenginio paleidimas tuo pat metu sąlygoja ir pjovimo įtaiso sukimąsi.

Irenginys sustoja automatiškai, kai atleidžiama akceleratoriaus valdymo svirtis.

5.3 AKCELERATORIAUS APSAUGOS SVIRTIS

Akceleratoriaus apsaugos svirtis (10.B pav.) leidžia akceleratoriaus valdymo svirties jjungimą (10.A pav.).

6. IRENGINIO NAUDOJIMAS

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavjoaus.

6.1 PARUOŠIAMIEJI DARBAI

Prieš pradedant darba, būtina atlikti tam tikra seriją patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis:

1. Ísitikinti, kad akumuliatorius néra jstatytas jam skirtoje ertmėje;
2. pastatyti jrenginj i horizontalia padėtį ir tinkamai atremtą ant žemės;
3. nureguliuoti jrenginj ergonominiu ir funkciniu požiūriu, taip, kad jis būtų pritaikytas naudotojo ūgiui ir norimo atlikti darbo pobūdžiui (6.1.1 par. 6.1.4 par.);
4. patikrinti akumuliatorių (6.1.5 par.).

6.1.1 Priekinės rankenos reguliavimas

1. Atlaisvinti gnybta (11.A pav.);
2. stumti priekinę rankeną iki tol, kol bus rasta patogiausia padėtis operatoriui;
3. priveržti gnybtą.

6.1.2 Strypo ilgio reguliavimas

1. Atlaisvinti rankenėlę (12.A pav.) laikantis rodyklėmis nurodytos krypties - užraktas atrakintas;
2. patraukti arba paspausti strypą (12.B pav.) iki tol, kol bus pasiektas norimas ilgis;
3. baigus reguliavimą, tvirtai priveržti rankenėlę, laikantis rodyklėmis nurodytos krypties - užraktas užrakintas.

6.1.3 Pjovimo jtaiso orientavimas

Pjovimo įtaiso orientavimas sudaro galimybes dirbti pereinant iš žoliapjovės režimo į vejos pakraščių pjaunamosios režimą ir atvirkščiai.

Norint dirbti pakraščių pjaunamosios režime:

• paspausti mygtuką (13.A pav.);
  – pasukti pjovimo įtaisą (13.B pav.) 90°, įsitikinant, kad jis išliktų užblokuotas savo padėtyje.

⚠️ Šią operaciją visada atlikti tik kai jrenginys yra išjungtas, o jo pjovimo įtaisas nejuda.

6.1.4 Pjovimo ribos indikatoriaus reguliavimas

– Pasukti j priekj pjovimo ribos indikatorių (14.A pav.) kai dirbama netoli medžių, bortelių arba tvorelių, tokiu būdu bus išvengta susidūrimo su pjovimo įtaisu.

6.1.5 Akumuliatoriaus patikrinimas

Prieš kiekvieną naudojima:

– patikrinti akumuliatoriaus ikrovimo lygj, laikantis akumuliatoriaus instrukcijoje pateiktų nurodymų.

6.1.6 Kuprinės naudojimas (jei numatyta)

1. |statyti akumuliatorių i vieną iš jo vietų kuprinėje (8 pav.) stumiant iki galo kol pasigirs spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas nepriekaištingas elektros kontaktas;
2. prijunkite kabelį prie atitinkamo kuprinės lizdo (9.A pav.) ir sukite jį tol, kol išgirsite spragtelėjimą, kuris jį užblokuos ir užtikrins elektros kontaktą;
3. sureguliuokite petnešas ir uždarykite diržus iš priekio (15 pav.).

6.2 SAUGOS KONTROLÉ

Atlikti žemiau aprašytus saugos patikrinimus bei jsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis.

⚠️ Prieš naudojimą visada atlikti saugos kontrolę.

6.2.1 Bendras patikrinimas

Objektas Rezultatas
Rankenos (1.E pav.) Švarios, sausos, taisyklingai ir tvirtai pritvirtintos prie jrenginio.
Pjovimo įtaiso apsaugas (1.D pav.)	Taisyklingai ir tvirtai pritvirtintas prie jrenginio, nesusidėvėjęs ar nepažeistas.
Varžtai ant įrenginio Gerai priveržti (neatsisukę)
Pjovimo įtaisas (1.C pav.) Švarus, nėra pažeistas arba susidėvėjęs
Akumuliatorius (1.G pav.) Jokių gaubto pažeidimų, nėra skysčio nutekėjimų
Aušinimo oro angos (7.3 par.)	Neužsikimše
Įrenginys Nėra jokių pažeidimo ar susidėvėjimo žymių
Akceleratoriaus valdymo svirtis (10.A pav.), akceleratoriaus apsauginė svirtis (10.B pav.)	Judėjimas turi būti laisvas, neforsuotas.
Bandomasis važiavimas Nėra neįprastų vibracijų. Nėra jokių neįprastų garsų

6.2.2 Irenginio darbo testavimas

Veiksmas Rezultatas
1.Įstatyti akumuliatoriųj atitinkamą ertmę(7.2.3 par.);2.paspausti apsauginįjungiklj (10.C pav.)	Šviesos diodas (10.Dpav.) turi užsidegti (jjungtaelektros grandinė).
1.Užvesti įrenginį(6.3 par.);2.tuo pat metu nuspaustiakceleratoriausvaldymo svirtį ( 10.Apav.)ir akceleratoriausapsauginęsvirtį(10.B pav.);3.atleisti akceleratoriausvaldymo svirtį(10.A pav.) irakceleratoriausapsauginę svirtį(10.B pav.).	1.Pjovimo įrenginysneturi judėti.2.Pjovimo įrenginysturi judėti.3.Svirtys turiautomatiškai ir greitaisugrįžti į neutraliąpadėtį ir pjovimojtaisas turi sustoti.
Nuspausti tikakceleratoriaus valdymosvirtį (10.A pav.).	Akceleratoriaus valdymosvirtis išlieka užblokuota.

⚠️ Jei bet kuris vienas iš rezultatų skiriasi nuo šiose lentelėse pateiktų duomenų, įrenginio eksploatuoti negalima! Įrenginį pristatyti į specializuotą techninės priežiūros centrą apžiūrai ir remonto darbams.

6.3 PALEIDIMAS

6.3.1 Paleidimas su akumuliatoriumi

1. Įsitikinti, kad pjovimo įtaisas neliečia žemės ar kitų daiktų;
2. Istatyti tinkamai akumuliatorių i atitinkamą ertmę (16.B pav.) (7.2.3 par.);
3. tuo pat metu nuspausti akceleratoriaus valdymo svirtj (10.A pav.) ir akceleratoriaus apsauginę svirtj (10.B pav.).

PASTABA Kiekvieną kartą paleidžiant jrenginį yra išleidžiamas naujas valas (6.4.2 par.).

6.3.2 Paleidimas su akumuliatoriaus simuliatoriumi (jei numatyta)

1. Įsitikinti, kad pjovimo įtaisas neliečia žemės ar kitų daiktų;
2. teisingai jdėti akumuliatoriaus simuliatorių i jo ertmę ant jrenginio (16.J pav.);
3. prijungti jungiamajj laidą prie akumuliatoriaus simuliatoriaus (16.I pav.);
4. valdikliu pasirinkti aktyvintą akumuliatorių (9.B pav.);
5. paspausti apsauginj jungiklj (10.C pav.);
6. tuo pat metu nuspausti ašmenu valdymo svirtj (10.A pav.) ir apsauginj jungiklj (10.B pav.).

6.4 DARBAS

PASTABA Prieš pirmą kartą atliekant pjovimo darbus, patariama susipažinti su jrenginiu bei tinkamiausiais pjovimo būdais tvirtai laikant jrenginį ir atliekant judesius, kurie bus reikalingi darbo metu.

Norint dirbti su jrenginiu, reikia atlikti tokius žemiau aprašytus veiksmus:

– įrenginį visada laikyti tvirtai abejomis rankomis, pjovimo įtaisas turi būti laikomas žemiau diržo linijos.

PASTABA Darbo metu akumuliatorių nuo visiško išsikrovimo apsaugo apsauginis įtaisas, kuris išjungia įrenginį ir užblokuoja jo veikimą.

PASTABA Akumuliatoriaus veikimo trukmé (taip pat ir pjaunamos augmenijos paviršius prieš įkrovimą) priklauso nuo įvairių veiksnių (7.2.1 par.).

PASTABA Po vienos minutés neveiklumo, jei jjungtas, irenginys išsijungia automatiškai.

6.4.1 Darbo metodai

⚠️ Naudoti TIK nailoninį valą. Metalinių, metalinių plastifikuotų ir/arba prie galvutės nepritaikytų valų naudojimas gali sąlygoti rimtus susižalojimus ir traumas.

a. Pjovimas judant (Šienavimas)

– lšitikinti, kad pjovimo įtaisas yra žoliapjovės režime (6.1.3 par.);
– dirbti tolydžia eiga, arkiniais judesiais, panašiais į tradicinį šienavimą, darbo metu nekreipiant valo tiekimo galvutės (17 pav.).

Pirmiausia pabandyti pjauti tinkamu aukščiu mažame plote, kad véliau būtų išgaunamas tolygus pjovimo aukštis išlaikant valo tiekimo galvutę pastoviu atstumu nuo žemės.

Sudėtingesniems pjovimams, valo tiekimo galvutę gali būti naudinga pakreipti apie 30° j kairę.

⚠️ Nedirbti šiuo būdu, jeigu susidaro sąlygos daiktų sviedimui, ir tai gali pakenkti asmenims, gyvūnams ar sukelti nuostolių.

b. Tikslus pjovimas (Apipjovimas)

Įrenginį laikyti lengvai pakreiptą taip, kad apatinė valo tiekimo galvutės dalis neliestų žemės, o pjovimo linija būtu norimam taške, visada išlaikant pjovimo įtaisą atokiau nuo operatoriaus.

c. Pjovimas netoli tvorų / pamatų

– Nureguliuoti pjovimo ribos indikatorių (jei numatytas, 6.1.4 par.);
– Lėtai priartinti pjovimo valo galvutę prie tvorų, kuoliukų, akmenų, sienų ir t. t., vengiant stiprių smūgių (14 pav.).

Jeigu valas susiduria su didesne kliūtimi, gali nutrūkti ar susidėvėti; jei lieka įsipainiojęs į tvorą, gali būti šiurkščiai nutrauktas.

Bet koku atveju, pjovimas aplink šaligatvius, pamatus, sienas ir t.t. gali sąlygoti didesnį už įprastą valo susidėvėjimą.

d. Pjovimas aplink medžius

– Nureguliuoti pjovimo ribos indikatorių (jei numatytas, 6.1.4 par.);
– eiti aplink medj iš kairės į dešinę, lėtai artėjant prie kamieno ir stengiantis neužkabinti medžio valu bei išlaikant valo tiekimo galvutę lengvai pakreiptą į priekį.

Turėti omeny, kad nailoninis valas gali nupjauti ar pažeisti nedidelius krūmus, ir kad nailoninio valo smūgis į krūmu ar medžių kamienus, kurių žievė yra minkšta, gali smarkiai pažeisti augalą.

6.4.2 Automatinis valo išleidimas

Šis jrenginys yra aprūpintas galvute su automatiniu valo tiekimu.

Norint išleisti naują valą:

1. sustabdyti jrenginj (6.6 par.);
2. palaukti dvi sekundes ir vėl paleisti įrenginį.
   Pjovimo skersmuo nustatytas 30 cm.

Pakartoti procedūrą, kol valo ilgis pasieks valo nukirtimo peiliuką (18.A pav.), kuris nupjaus nereikalingą valo perteklių.

6.5 PATARIMAI NAUDOJIMUI

Naudojimo metu patariama periodiškai pašalinti piktžoles, kurios apsivynioja aplink įrenginį, tokiu būdu bus išvengta variklio perkaitimo (1.A pav.), kurį sąlygoja žolė, įstrigusi po pjovimo įtaiso apsauga (1.D pav.).

Atlikti tokius žemiau aprašytus veiksmus:

– sustabdyti jrenginj (6.6 par.);
– išimti akumuliatorių (7.2.2 par.);
– dévèti darbines pirštines;
– pašalinti jsivėlusią žolę veržliarakčiu, tokiu būdu variklis taisyklingai atauš.

6.6 SUSTABDYMAS

Norint sustabdyti jrenginj:

1. atleisti akceleratoriaus valdymo svirti (10.A pav.).
2. palaukti pjovimo jtaiso sustojimo.

⚠️ Išjungus įrenginį, reikia dar keleto sekundžių, pakol pjovimo įtaisas visiškai sustos.

SVARBU Visada sustabdyti jrengini pereinant iš vienos darbo zonos į kitą.

6.7 PO NAUDOJIMO

6.7.1 Po naudojimo su akumuliatoriumi

• Išimti akumuliatorių iš jo ertmės ir atlikti įkrovimą (7.2.2 par.).
• Prieš statant jrengini j bet kokią patalpą, palaukti, kol variklis atvės.
• Atlikti valymo darbus (7.3 par.).

- Patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotajį techninio aptarnavimo centrą.

6.7.2 Po naudojimo su akumuliatoriaus simuliatoriumi (jei numatyta)

1. Akumuliatorių laikiklio kuprinės selektorių (9.B pav.) nustatykite j „OFF“;
2. išimkite akumuliatoriaus simuliatorių iš įrenginio (19.J pav.);
3. išimkite akumuliatorių laikiklio kuprinę;
4. atjunkite jungiamajj laidą nuo akumuliatoriaus simuliatoriaus (19.I pav.) ir nuo kuprinės (9.A pav.)
5. išimkite akumuliatorių iš kuprinės (20 pav.) ir įkraukite (7.2.2 par.);
6. prieš statant jrenginj j bet kokią patalpą, palaukite, kol variklis atvės;
7. atlikti valymo darbus (7.3 par.);
8. patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotajį techninio aptarnavimo centrą.

SVARBU Visada išimti akumuliatorių (7.2.2 par.) kas kartą, kai įrenginys paliekamas nenaudojamas arba nesaugomas.

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavjoaus.

Prieš pradedant bet kokius ninės priežiūros darbus:

• Sustabdyti jrengini;
- išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (7.2.2 par.);
- prieš statant jrengini j bet kokią patalpą, palaukti, kol variklis atvės;
- dévėti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius;
• perskaityti atitinkamus nurodymus.

– Techninės priežiūros darbų periodiškumas ir tipas yra nurodyti „Techninės priežiūros lentelėje“ (13 skyr). Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui.
– Neoriginalių dalių ar priedų naudojimas gali pakenkti mašinos darbui ir saugumui. Gamintojas neprisiima atsakomybės už nelaimingus atsitikimus ir patirtą žalą naudojant neoriginalias atsargines dalis ar priedus.
– Originalias atsargines detales tiekia techninio aptarnavimo centrai ar igaliotieji platintojai.

SVARBU Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti platintojas arba specializuotas techninės priežiūros centras.

7.2 AKUMULIATORIUS

7.2.1 Akumuliatoriaus veikimo trukmė

Akumuliatoriaus veikimo trukmė (taip pat ir pjaunamos augmenijos paviršius prieš įkrovimą) priklauso nuo:

a. aplinkos veiksnių, kuriems reikalingas didesnis energijos poreikis:
- tankios, aukštos, drėgnos augalijos pjovimo;
b. operatoriaus elgesio, kurio jis turėtų vengti:
– dažnu paleidimų ir išjungimų darbo metu;
– netinkamų pjovimo metodu, lyginant su norimu atlikti darbu, naudojimo (6.4.1 par.).

Siekiant optimizuoti akumuliatoriaus veikimo trukmę, visada patartina:

• pjauti žolę kai ji yra sausa;
• naudoti labiausiai norimam atlikti darbui tinkančius metodus (6.4.1 par.).

Jei norima naudoti jrenginj ilgiau, nei tai leidžia standartinis akumuliatorius, galima:

• jsigyti antrą standartinį akumuliatorių greitam išsikrovusio akumuliatoriaus pakeitimui, tokiu būdu nebus nutrauktas naudojimo tęstinumas;
• jsigyti kitą akumuliatorių, kurio autonominis darbo režimas yra ilgesnis, palyginus su standartiniu akumuliatoriumi (15.1 par.).

7.2.2 Akumuliatoriaus išėmimas ir įkrovimas

1. Paspausti fiksavimo mygtuką, esantį jrenginio akumuliatoriuje (19.A pav.) arba kuprinėje (20.A pav.) (jei numatyta);
2. išimti akumuliatorių iš įrenginio (19.B pav.) arba iš akumuliatorių laikiklio kuprinės (20.B pav.) (jei numatyta);
3. įstatyti akumuliatorių (21.A pav.) i jo vietą akumuliatoriaus įkroviklyje (21.B pav.);
4. prijungti akumuliatoriaus jkroviklj (21.C pav.) prie elektros lizdo, su jtampa, atitinkančia nurodytają ant duomenų plokštelės.
5. atlikti pilną ikrovimą, laikantis akumuliatoriaus / akumuliatoriaus ikroviklio instrukciju knygelėje pateiktų nurodymų.

PASTABA Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra néra nuo 0 iki +45 °C.

PASTABA Akumuliatorius gali būti ikraunamas bet kuriuo metu, net ir iš dalies, be jokios rizikos jj sugadinti.

7.2.3 Akumuliatoriaus sumontavimas atgal i jrenginj

Baigus įkrovimą:

1. išimti akumuliatorių (22.A pav.) iš įkroviklio korpuso (22.B pav.)(vengti ilgai jį krauti po visiško įkrovimo);
2. atjungti akumuliatoriaus ikroviklj (22.C pav.) nuo elektros tinklo;
3. jdėti akumuliatorių į ertmę įrenginio korpuse (23.B pav.) arba į vieną iš akumuliatorių laikiklio kuprinės ertmių (8 pav.) (jei numatyta);
4. stumti akumuliatorių iki galo kol pasigirs spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas elektros kontaktas.

7.3 IRENGINIO IR VARIKLIO VALYMAS

• Po darbo visada išvalyti jrenginį švariu ir drėgnu audiniu naudojant neutralų valiklj.
• Minkštu ir sausu audiniu pašalinti bet kokias drėgmės žymes. Drėgmė gali sukelti elektros smūgių riziką.

• Nenaudoti agresyvių valiklių ar tirpiklių plastikinių detalių ar rankenėlių valymui.

• Siekiant sumažinti gaisro riziką, nuo jrenginio, ir ypač nuo jo variklio, pašalinti žolės, lapų likučius arba tepalo perteklių.

• Siekiant išvengti perkaitimo ir variklio arba akumuliatoriaus pažeidimo, visada įsitikinti, kad aušinimo oro įsiurbimo grotelės yra švarios ir be apnašų.
• Nenaudoti vandens srovės ir vengti variklio bei elektros komponentų sudrėkinimo.

7.4 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

• Norint užsitikrinti jrenginio saugų darbą, pasirūpinti, kad veržlės ir varžtai būtų prisukti.
• Reguliariai tikrinti, ar rankenos yra gerai pritvirtintos.

8. SPECIALIOJI TECHNINĖ PRIEŽIŪRA

Prieš pradedant bet kokius techninės priežiūros darbus:

• sustabdyti jrengini;
• išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (7.2.2 par.);
• prieš statant įrenginį i bet kokią patalpą, palaukti, kol variklis atvės;
• dévéti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius;
• perskaityti atitinkamus nurodymus.

⚠️ Démesio! Pavojus susižeisti dél pavojingu judančių dalių!

8.1 PJOVIMO İTAISO TECHNINĖ PRIEŽIŪRA

Šiam jrenginiui yra numatyti pjovimo įtaisai, kurių kodas nurodytas Techninių duomenų lentelėje.

Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

⚠️ Neliesti pjovimo įtaiso pakol nėra išimtas akumuliatorius ir pjovimo įtaisas nėra visiškais sustojęs.

8.1.1 Valo tiekimo galvutės rītės pakeitimas

1. Paspausti abu šoninius liežuvėlius (24.A pav.) ir nuimti dangtį (24.B pav.);
2. išimti rite (24.C pav.);
3. įvesti naują rite (25.A pav.), atkreipiant dèmesį, kad valo galai išlistų į išorę iš galvutės angos (25.B pav.);
4. Vèl sumontuoti dangtį (25.C pav.) įvedant abu šoninius liežuvėlius (25.D pav.) į valo tiekimo galvutės angas (25.E pav.).

8.1.2 Valo pakeitimas valo tiekimo galvutėje

1. Išimti rite (8.1.1 par.);
2. pašalinti viduje užsilikusj valą;
3. naudoti tik 1,6 mm skersmens valą ir atpjauti 3 m ilgj.
4. sulyginti abu valo galus, kurie išlenda iš abiejų angų;
5. įvesti valo galą i angą, esančią rites viduje (26.A pav.) ir išvesti valą iš priešingos angos;
6. užsukti valą laikrodžio rodyklės kryptimi, kaip parodyta rodyklėmis (26.B pav.) ir palikti jį išlįsti iš ritės apytiksliai 15 cm;
7. užkabinti valą už vieno iš pritvirtinimo tašku (26.C pav.), numatytų riteje;
8. vėl įstatyti rite ir sumontuoti dangtį (8.1.1 skyr.).

8.2 VALO NUPJOVIMO PEILIUKO GALANDIMAS

1. Ištraukti valo nupjovimo peiliuką (18.A pav.) iš pjovimo įtaiso apsaugos (18.B pav.) atsukant varžtus (18.C pav.);
2. įtvirtinti valo nukirtimo peiliuką i spaustuvą ir pradėti galandimą naudojant plokščią dildę bei atkreipiant dėmesį, kad būtų išlaikytas originalus pjovimo kampas;
3. vėl sumontuoti valo nukirtimo peiliuką (18.A pav.) ant pjovimo įtaiso apsaugos (18.B pav.).

9. SANDÈLIAVIMAS

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavjoaus.

9.1 IRENGINIO SANDÉLIAVIMAS

Kai jrenginys turi būti sandėliuojamas:

• išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (7.2.2 par.);
• prieš statant jrenginj j bet kokią patalpą, palaukti, kol variklis atvės;
  • atlikti valymo darbus (7.3 par.);
• patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą;
• sandėliuoti įrenginį:
• sausoje aplinkoje;
• vietoje, apsaugotoje nuo atmosferos reiškinių;
• vaikams neprieinamoje vietoje;
• įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti.

9.2 AKUMULIATORIAUS SANDÉLIAVIMAS

Akumuliatorius turi būti laikomas pavėsyje, vėsioje nuo drėgmės apsaugotoje vietoje.

PASTABA Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus prailgintas jo eksploatavimo trukmė.

10. PERKÉLIMAS IR TRANSPORTAVIMAS

Kiekvieną kartą, kai reikia perkelti ar transportuoti jrenginį, reikia:

– sustabdyti jrenginj (6.6 par.);
– išimti akumuliatorių iš jo vietos ir įkrauti (7.2.2 par.);
– mūvėti tvirtas darbines pirštines;
– Prietaisą suimti tik už rankenu, o pjovimo įtaisą nukreipti priešinga eigai kryptimi.

Kai jrenginys vežamas transporto priemonėje, reikia:

– jrenginį pastatyti taip, kad jis niekam nekeltų pavojaus.

11. TECHNINĖ PRIEŽIŪRA IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia jrenginio darbui ir teisingai pagrindinei techninei priežiūrai, kurią atlieka

pats jrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti jrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų jrenginio stovį. Netinkamose struktūrose arba nekvalifikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių jsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.
• lgaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis. Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems jrenginiams.
• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti, neoriginalių atsarginių detalių ir priedų naudojimas nutraukia garantinius įsipareigojimus.
• Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo

dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

12. GARANTIJOS TAIKYMO SÁLYGOS

Garantija padengia visus medžiagų ir gamybos defektus. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• nesusipažinimo su pateiktais dokumentais;
• išsiblaškymo;
• netinkamo ir neleistino naudojimo ir montavimo;
• neoriginalių atsarginių dalių naudojimo;
  • gamintojo nepatvirtintų ir netiekiamų priedų naudojimo.

Be to garantija nepadengia:

- įprasto detalių, tokių kaip pjovimo įtaisai, apsauginiai varžtai susidėvėjimo dėl eksploatacijos.

Pirkėją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.

13. TECHNINĖS PRIEŽIŪROS LENTELĖ

Intervencija Periodiškumas Pastabos
JRENGINYS
Visų pritvirtinimų patikrinimas	Prieš kiekvieną naudojimą 7.4	par.
Saugos kontrolė / Valdymo įtaisų patikrinimas	Prieš kiekvieną naudojimą 6.2	par.
Pjovimo įtaiso apsaugo patikrinimas.	Prieš kiekvieną naudojimą 6.2	1 par.
Pjovimo įtaiso patikrinimas	Prieš kiekvieną naudojimą 6.2	1 par.
Akumuliatoriaus įkrovimo būsenos patikrinimas	Prieš kiekvieną naudojimą *
Akumuliatoriaus įkrovimas	Po kiekvieno naudojimo 7.2.2	par.
Jrenginio ir variklio valymas	Po kiekvieno naudojimo 7.3	par.
Galimų įrenginio pažeidimų patikrinimas. Jei reikia, kreiptis į įgaliotąjį techninės priežiūros centrą.	Po kiekvieno naudojimo -

* Peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygele.

14. GEDIMŲ PAIEŠKA

GEDIMAS GALIMA PRIEŽASTIS GEDIMO ŠALINIMO BŪDAS
1. Prie įvestos akceleratoriaus valdymo svirties ir jungto akceleratoriaus apsauginio jungiklio pjovimo įtaisas nesisuka	Néra akumuliatoriaus arba jis yra įstatytas netinkamai	Įsitikinti, ar akumuliatorius taisyklingai įstatytas (7.2.3 par.)
	Akumuliatorius išsikrovęs Patikrinti įkrovimo stovį ir įkrauti akumuliatorių (7.2.2 par.)
	Nuimamas strypas nėra pilnai ar taisyklingai įstatytas į savo vietą	Įsitikinti, kad nuimamas strypas buvo taisyklingai sumontuotas ir įstatytas (4.2 par.)
	Akceleratoriaus valdymo/apsauginė svirtis yra sugedusios	Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.
	Įrenginys pažeistas Nenaudoti įrenginio.	Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.
2. Variklio perkaitimas	Po pjovimo įtaiso apsauga įstrigusi žolė	Pašalinti įstrigusią žolę (6.5 par.)
3. Žolė kaupiasi aplink variklio bloką ir valo tiekimo galvutę	Palei žemę pjaunama per aukšta žolė	Aukšta žolę pjauti judesiais iš viršaus į apačią, tokiu būdu bus išvengta žolės sankaupų.
4. Valas nėra tiekiamas, kai naudojamas automatinis valo išleidimas	Valas prisiklijavo pats prie savęs Sutepti	silikoniniu purškikliu
	Ritėje nėra pakankamai valo ar valas baigėsi	Pakeisti rite (8.1.1 skyr.) arba valą (8.1.2 skyr.)
	Valas susidėvėjo ir yra per trumpas Pakė	Pakeisti valą rankiniu būdu (6.4.2 skyr.)
	Valas yra apsiraizgęs aplink rite arba yra nutrūkęs jos viduje	Pašalinti valą iš rites ir vėl jį suvynioti (8.1.2 skyr.)
5. Pjovimo įtaisas sąveikauja su pašaliniu kūnu.	- Sustabdyti įrenginį, išimti akumuliatorių ir: - patikrinkite nuostolius; - patikrinkite, ar yra atsilaisvinusių dalių ir jas priveržkite; - detalių pakeitimus arba remontą atlikti specializuotame techninės priežiūros centre.
6. Darbo metu pastebimas perviršinis triukšmas ir (arba) vibracijos	Atsilaisvinusios arba pažeistos detalės.	Sustabdyti įrenginį, išimti akumuliatorių ir: - patikrinkite nuostolius; - patikrinkite, ar yra atsilaisvinusių dalių ir jas priveržkite; - detalių pakeitimus arba remontą atlikti specializuotame techninės priežiūros centre.
7. įrenginys darbo metu išmeta dūmus	Įrenginys pažeistas Nenaudoti įrenginio.	Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.
8. Nepakankama akumuliatoriaus autonomija	Apsunkintos naudojimo sąlygos su didesniu srovės sunaudojimu	Optimizuoti naudojimą (7.2.1 par.)
	Operatyvinių poreikių netenkinantis akumuliatorius	Naudoti antrą akumuliatorių arba galingesnį akumuliatorių (15.1 par.)
	Akumuliatoriaus talpos sumažėjimas Įsigyti naują akumuliatorių
9. Akumuliatoriaus įkroviklis neatlieka akumuliatoriaus įkrovimo	Akumuliatorius į akumuliatoriaus įkroviklį įstatytas netinkamai	Patikrinti, ar įvedimas yra taisyklingas (7.2.3 par.)
	Aplinkos sąlygos netinkamos Atlikti įkrovimą aplinkoje, kurios temperatūra yra tinkama (žiūrėti akumuliatoriaus / akumuliatoriaus įkroviklio instrukcijų knygelę)
	Nešvarūs kontaktai Nuvalyti kontaktus
	Akumuliatoriaus įkrovikliui trūksta įtampos	Patikrinti, ar kištukas yra įvestas ir ar yra įtampa maitinimo lizde
	Akumuliatoriaus įkroviklis sugedęs Pakeisti	originalia atsargine dalimi
	-	Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus / akumuliatoriaus įkroviklio instrukcijų knygelę
10. Indikatorius (10.E pav.) ir toliau šviečia fiksuotu režimu	Automatinis valdymas nepavykęs	Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.
11. Indikatorius (10.E pav.) ir toliau šviečia mirksėjimo režimu	Akumuliatoriaus ryšio klaida	Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.
	Užrakintas rotorius	Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.
	Srovės perkrova	Optimizuoti įrenginio naudojimą.

Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su pardavėju.

15. UŽSAKOMI PRIEDAI

15.1 AKUMULIATORIAI

Galimi įvairaus galingumo akumuliatoriai, pritaikyti specialiems operatyviniams poreikiams (27 pav.). Šiam įrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“.

15.2 AKUMULIATORIAUS |KROVIKLIS

Itaisas, naudojamas akumuliatoriaus jkrovimui: greitas (28.A pav.), standartinis (28.B pav.).

15.3 AKUMULIATORIŲ LAIKIKLIO KUPRINĖ

Itaisas, leidžiantis laikyti du akumuliatorius ir tiekiantis elektros srove, reikalinga jrenginio darbui. Tiekiamas su prijungimo kabeliu prie jrenginio (1.I pav.) ir su parinkikliu (9.B pav.), leidžiančiu pasirinkti vieną iš dviejų akumuliatorių (padėtis „1“ ir „2“) ir „OFF“.

15.4 AKUMULIATORIAUS SIMULIATORIUS

Prietaisas, jei įstatytas į įrenginio korpusą, leidžia naudoti akumuliatorių laikiklio kuprinę.

SATURS

1. VISPĀRĒJA INFORMĀCIJA 1
2. DROŠĪBAS NOTEIKUMI......2
3. PĀRZINIET MAŠĪNU 7

LT • Šio naudotojo vadovo turinys ir paveikslėliai skirti tik „ST. S.p.A.“ ir yra saugomi autorių teisėmis – dokumentą atgaminti ar modifikuoti, visiškai arba iš dalies, yra draudžiama.
