NAUDOJIMO INSTRUKCIJA BC 700e B STIGA

Rankinė akumuliatorinė krūmapjovė/žoliapjovė NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

[2] MAKS. maitinimo įtampa [3] NOMINALI maitinimo įtampa [4] Maksimalus įrankio (pjovimo valo galvutės) sukimosi greitis [5] Maksimalus įrankio (trišakio peilio) sukimosi greitis [6] Pjovimo plotis (pjovimo valo galvutė) [7] Pjovimo plotis (trišakis peilis) [8] Pjovimo valo galvutės jungtis [9] Valo galvutės skersmuo (maks.) [10] Pjovimo įtaiso kodas [11] Apsaugos kodas [12] Svoris [13] Žoliapjovė [14] Garso slėgio lygis (pagal „ISO 3744:2010“) [15] Matavimo paklaida [16] Išmatuotas garso galios lygis (pagal „ISO 3744:2010“) [17] Garantuotas garso galios lygis (pagal „2000/14/EC“) [18] Krūmapjovė [19] Vibracijos lygis, priekinė rankena (pagal „ISO 3744:2010“) [20] Vibracijos lygis, galinė rankena (pagal „ISO 3744:2010“) [21] PASIRENKAMI PRIEDAI [22] Pjovimo įtaiso valdymo dideliu greičiu įtaisas [23] Priedai, kuriuos galima užsisakyti [24] Baterijos blokas [25] Baterijos įkroviklis [26] Akumuliatorių laikiklio kuprinė [27] Akumuliatoriaus simuliatorius (*) Šio akumuliatoriaus naudojimas galimas tik akumuliatorių laikiklio kuprinė . Draudžiama įvesti akumuliatorių į įrenginio ertmę. a) PASTABA: bendras deklaruojamas vibracijų lygis buvo išmatuotas laikantis standartizuoto bandymo metodo ir gali būti naudojamas lyginant vieną įrankį su kitu. Bendras vibracijų lygis gali būti naudojamas preliminariam vibracijų įvertinimui. b) ĮSPĖJIMAS: vibracijų skleidimo lygis eksploatuojant įrenginį gali skirtis nuo bendro deklaruojamo vibracijų lygio, priklausomai nuo būdų, kaip bus naudojamas įrankis. Dėl šios priežasties darbo metu yra būtina imtis saugos priemonių, susijusių su operatoriaus apsauga: naudojimo metu mūvėti pirštines, riboti įrenginio darbo trukmę ir trumpinti laiką, kurio metu būna paspausta akceleratoriaus valdymo svirtis.

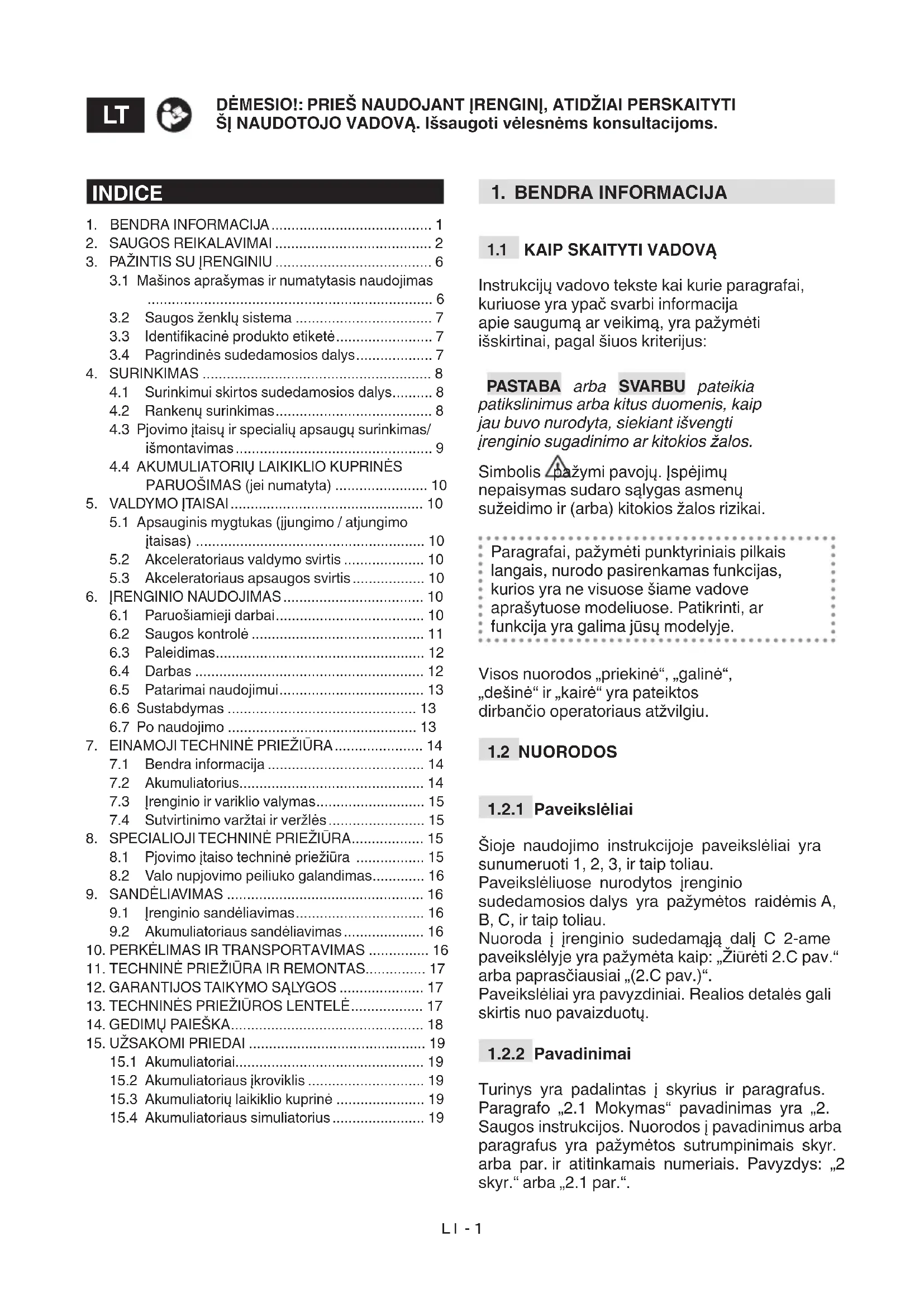

Instrukcijų vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus: PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos. Simbolis pažymi pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai. Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje. Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Realios detalės gali skirtis nuo pavaizduotų.

Turinys yra padalintas į skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos. Nuorodos į pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „2 skyr.“ arba „2.1 par.“. INDICE

3.1 Mašinos aprašymas ir numatytasis naudojimas

3.3 Identikacinė produkto etiketė ........................ 7

3.4 Pagrindinės sudedamosios dalys ................... 7

4.3 Pjovimo įtaisų ir specialių apsaugų surinkimas/

7.4 Sutvirtinimo varžtai ir veržlės ........................ 15

8. SPECIALIOJI TECHNINĖ PRIEŽIŪRA .................. 15

8.1 Pjovimo įtaiso techninė priežiūra ................. 15

9.1 Įrenginio sandėliavimas ................................ 16

9.2 Akumuliatoriaus sandėliavimas .................... 16

15.3 Akumuliatorių laikiklio kuprinė ...................... 19

Perskaitykite visus su įrenginiu tiek- iamus saugos perspėjimus, instrukcijas, il- iustracijas ir specikacijas. Toliau išvardytų instrukcijų nesilaikymas gali sąlygoti elektros smūgius, sukelti gaisrą ir (arba) rimtus sužaloji- mus. Įspėjimus ir instrukcijas išsaugoti vėlesnėms konsultacijoms. Nurodymuose minimas terminas „elektrinis įrank- is” reiškia jūsų įrenginį su elektros tinklo maitinimu (su laidu) arba su akumuliatoriaus maitinimu (be laido).

1) Darbo vietos sauga

a) Laikyti švarią ir gerai apšviestą darbo vietą. Tamsi ir netvarkinga aplinka padidina nelaimingų atsitikimų riziką. b) Nenaudoti elektros įrankio potencia- liai sprogioje aplinkoje, jei yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukelia žiežirbas, kurios gali uždegti dulkes ar garus. c) Naudojant elektrinį įrankį, vaikai ir pašaliniai asmenys turi būti atokiau. Išsiblaškymas gali sąlygoti kontrolės pra- radimą.

a) Elektros prietaiso kištukai turi būti tin- kami elektros lizdui. Jokiu būdu niekada nekeiskite kištuko. Nenaudokite adapte- rių elektros prietaisams su įžeminimu. Nepakeisti kištukai ir jiems tinkami elektros lizdai sumažins nutrenkimo elektra riziką. b) Venkite kūno kontaktų su įžemintais arba prie įžeminimo prijungtais pa- viršiais, tokiais kaip vamzdžiai, radiato- riai, viryklės, šaldytuvai. Jei jūsų kūnas yra įžemintas arba prijungtas prie įžemini- mo, padidėja nutrenkimo elektra rizika. c) Elektros įrankių nelaikyti lietuje arba drėgmėje. Į elektros prietaisą patekęs van- duo padidina nutrenkimo elektra riziką. d) Negadinkite laido. Niekada nenaudokite laido elektros prietaisui gabenti, traukti arba atjungti. Kabelis turi būti laikomas atokiau nuo šilumos šaltinių, alyvos, aštrių kraštų ar judančių detalių. Pažeis- ti arba susipainioję laidai padidina nutrenki- mo elektra riziką. e) Kai elektros prietaisas naudojamas lau- ke, naudokite lauke naudoti pritaikytą ilgintuvą. Naudojimui lauke pritaikyto laido naudojimas sumažina nutrenkimo elektra riziką. f) Jei būtina elektros prietaisą naudoti drėgnoje vietoje, naudokite liekamo- sios srovės prietaisu (RCD) apsaugotą maitinimą. RCD naudojimas sumažina elektros smūgio riziką.

a) Naudojant elektros įrankį, išlikti ati- diems, sekti darbo eigą ir vadovautis sveiku protu. Nenaudoti elektros įrank- io pavargus, pavartojus narkotinių me- džiagų, alkoholio ar vaistų. Neatidumas naudojant elektros įrankį gali sukelti rimtus asmens sužalojimus. b) Dėvėti apsauginius rūbus. Visada nau- doti apsauginius akinius. Apsaugos pri- emonių, tokių kaip nuo dulkių apsaugančių kaukių, neslystančios avalynės, apsauginių šalmų ir ausinių naudojimas, sumažina asmens sužalojimų pavojų. c) Vengti atsitiktinių paleidimų. Įsitikinti, kad prieš įstatant akumuliatorių, sui- mant ar transportuojant elektrinį įrankį, įrenginys būtų išjungtas. Elektros įrankio pervežimas uždėjus pirštą ant jungiklio ar akumuliatoriaus montavimas, kai jungiklis yra „ON“ padėtyje, padidina nelaimingų at- sitikimų riziką. d) Prieš paleidžiant elektros įrankį, ištraukti visus raktus arba reguliavimo prietaisus. Raktas ar prietaisas, susilie- sdamas su besisukančia detale, gali sukelti asmenų sužalojimus. e) Neprarasti pusiausvyros. Visada išlaikyti tinkamą atramą ir pusiausvyrą. Tai pagerina elektros įrankio kontrolę nenu- matytais atvejais. f) Tinkamai apsirengti. Nedėvėti plačių drabužių arba papuošalų. Plaukai, rūbai ir pirštinės turi būti atokiau nuo ju- dančių detalių. Besiplaikstantys drabužiai, papuošalai arba ilgi plaukai gali įsivelti į ju- dančias detales. g) Jei yra prijungiama dulkių nusiurbimo ir surinkimo įranga, įsitikinti, kad ji būtų prijungiama tinkamu būdu. Šios įrangos naudojimas gali sumažinti su dulkėmis su- sijusią riziką. h) Neleiskite, kad dažnai naudojant prie- taisą įgytas meistriškumas suteiktų perdėto pasitikėjimo ir nebebūtų at- sižvelgiama į saugos aspektus. Aplaidus naudojimas per dalį sekundės gali sukelti didelių sužalojimų.LT - 3

4) Elektros įrankio naudojimas ir apsauga

a) Elektros įrankio neperkrauti. Naudoti darbui tinkamą elektros įrankį. Tinka- mas elektros įrankis atliks darbą geriau ir saugiau, bei tokiu greičiu, kokiam jis buvo suprojektuotas. b) Nenaudoti elektros įrankio, jeigu jo ne- galima reguliariai paleisti arba sustab- dyti jungiklio pagalba. Elektros įrankis, kurio negalima paleisti jungiklio pagalba, yra pavojingas ir turi būti taisomas. c) Prieš atliekant reguliavimo arba priedų pakeitimo darbus arba prieš sandėliuoj- ant elektros prietaisą, išimti akumu- liatorių iš jo ertmės. Šios prevencinės saugos priemonės sumažina atsitiktinio elektros įrankio paleidimo riziką. d) Nenaudojamus elektros įrankius san- dėliuoti atokiau nuo vaikų, neleisti elektros įrankiu naudotis asmenims, kurie nėra susipažinę su įrankiu ir su šiomis instrukcijomis. Nepatyrusių nau- dotojų rankose elektros įrankiai yra pavojin- gi. e) Laikytis elektros įrankių techninės priežiūros. Patikrinti, ar judančios de- talės yra sulygiuotos ir laisvai juda, ir ar nėra detalių lūžių ar bet kokių kitų sąlygų, kurios galėtų turėti įtakos elektros įrankio darbui. Pažeidimų at- veju, elektros įrankis turi būti pataisytas prieš vėl jį naudojant. Daugumos nelai- mingų atsitikimų priežastis yra nepakanka- ma techninė priežiūra. f) Pjovimo detalės turi būti pagaląstos ir švarios. Tinkama pjovimo detalių tech- ninė priežiūra su gerai pagaląstomis pja- unančiomis dalimis, sumažina galimybę įstrigti ir palengvina jų valdymą. g) Elektros įrankį ir atitinkamus priedus naudoti pagal pateiktus nurodymus, at- sižvelgiant į norimo atlikti darbo sąlyg- as ir pobūdį. Elektros įrankio naudojimas kitokiems darbams, nei numatyta, gali sukelti pavojingas situacijas. h) Staklių įrenginys visada turi būti sau- sas, išvalytos ir neturėtų jokių riebalų ar tepalų dėmių pėdsakų. Slidžios ranke- nos neleidžia saugiai kelti ir valdyti prietaiso nenumatytose situacijose.

5) Akumuliatorinių įrankių naudojimas ir at-

sargumo priemonės a) Įkrovimui naudoti tik gamintojo nuro- dytą įkroviklį. Vienos rūšies akumuliatorių blokui tinkamas įkroviklis, gali sąlygoti gai- sro pavojų, jei yra naudojamas kitokių aku- muliatorių blokui. b) Elektros įrankius naudoti tik su spe- ciniais nustatyto tipo akumuliatorių blokais. Bet kokios kitos rūšies akumuliato- rių bloko naudojimas gali sukelti sužeidimų ir gaisro riziką. c) Kai akumuliatorių blokas nėra nau- dojamas, jį reikia laikyti atokiau nuo metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys varžtai ar kitokie metaliniai daiktai, kurie gali sąlygoti sujungimą tarp dviejų gnybtų. Akumu- liatoriaus gnybtų trumpasis sujungimas gali sąlygoti nudegimų arba gaisro pavojų. d) Iš prasto stovio akumuliatoriaus gali tekėti skystis: vengti bet kokio kontakto. Atsitiktinio kontakto atveju, nedelsiant praskalauti vandeniu. Jei skystis paten- ka į akis, nedelsiant kreiptis į medikus. Iš akumuliatoriaus išsiliejęs skystis gali sąlygoti odos sudirginimą arba nudegimus. e) Nenaudokite pažeisto arba pakeisto akumuliatorių bloko arba prietaiso. Pažeisti arba pakeisti akumuliatoriai gali pradėti veikti nenumatytai ir gali kilti gaisras, sprogimas arba sužalojimų rizika. f) Saugokite akumuliatorių bloką nuo ugnies arba per aukštos temperatūros. Ugnies arba aukštesnės nei 130 °C tem- peratūros poveikis gali sukelti sprogimus. PASTABA. „130 °C“ temperatūra gali būti pakeista „265 °F“ temperatūra. g) Vadovaukitės įkrovimo instrukcijomis ir neįkraukite akumuliatoriaus viršydami instrukcijose nurodytą temperatūros intervalą. Netinkamai įkrovus arba įkrovus ne nurodyto intervalo ribose, galima pažeis- ti akumuliatorių arba padidinti gaisro riziką.

a) Elektros įrankį gali taisyti tik kvali- kuotas personalas, būtina naudoti tik originalias detales. Tai padės išsaugoti elektros įrankio saugumą. b) Niekada netaisykite pažeistų akumulia- torių. Akumuliatorių priežiūra turi būti at- liekama tik gamintojo arba įgaliotų paslaugų teikėjų.

Susipažinti su įrenginio valdymo įtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti variklį. Įspėjimų ir instrukcijų nesilaikymas gali būti gaisrų ir/arba rimtų sužalojimų priežastimi.

• Niekada neleisti, kad įrenginiu naudotųsi vaikai arba asmenys, kurie nėra kaip reikiantLT - 4 susipažinę su instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių.

• Prisiminti, kad operatorius ar įrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. priemonėmis, užtikrinančiomis jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.

• Jei norima perduoti arba paskolinti įrenginį kitiems asmenims, užtikrinti, kad naudotojas susipažintų su šiame vadove pateiktomis naudojimo instrukcijomis.

2) Paruošiamieji darbai

a) Asmeninės apsaugos priemonės (AAP)

• Dėvėti glaudžius apsauginius drabužius, aprūpintus specialia apsauga nuo pjūvių, pirštines, saugančias nuo vibracijų, apsauginius akinius, nuo dulkių saugančią kaukę, ausines klausos apsaugai ir nuo pjūvių saugančią avalynę neslidžiais padais.

• Klausos apsaugos priemonių naudojimas gali sumažinti gebėjimą išgirsti galimus įspėjimus (šauksmus arba garsinius signalinius įtaisus). Atkreipti ypatingą dėmesį į tai, kas vyksta aplink darbo teritorijoje. b) Darbo teritorija / Įrenginys

• Kruopščiai apžiūrėti visą darbo lauką ir pašalinti viską, ką įrenginys galėtų nusviesti arba kas galėtų sugadinti jo pjovimo įtaisą / besisukančias detales (akmenis, šakas, vielą, kaulus ir t.t.).

• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.

• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.

• Užtikrinti, kad kiti asmenys būtų ne arčiau kaip 15 metrų spinduliu nuo veikiančio įrenginio arba bent 30 metrų atstumu sudėtingesnių pjovimų atveju.

• Nedirbti ant šlapios vejos, lyjant lietui ar artinantis audrai, ypač kai yra žaibavimo tikimybė.

• Jei įmanoma, vengti dirbti, kai žemės paviršius yra šlapias ar slidus, taip pat ant nelygaus paviršiaus bei stataus šlaito, kur nėra garantuojamas operatoriaus stabilumas darbo metu.

• Nelaikyti įrenginio lietuje arba drėgnoje aplinkoje. Į įrenginį patekęs vanduo padidina elektros smūgio riziką.

• Atkreipti ypatingą dėmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurie galėtų riboti matomumą.

• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų.

• Dirbti reikia skersai šlaito ir niekada įkalnės/ nuokalnės kryptimi, atkreipti ypatingą dėmesį keičiant kryptį, visada užsitikrinti atramos tašką ir išlikti už pjovimo įtaiso.

• Atkreipti dėmesį į eismą, kai įrenginys yra naudojamas šalia kelio. b) Elgesys

• Darbo metu įrenginys visada turi būti tvirtai laikomas abiem rankomis, variklio blokas turi būti dešinėje kūno pusėje, o pjovimo blokas - žemiau diržo linijos. Netiesti rankų pernelyg plačiai.

• Vengti kūno kontaktų su įžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Elektros smūgio rizika padidėja, kai kūnas yra įžemintas.

• Pasirinkti tvirtą ir stabilią padėtį bei atsargiai elgtis.

• Niekada nebėgti, o žingsniuoti.

• Darbo metu įrenginys turi būti visada pritvirtintas prie diržų.

• Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.

• Dėmesio: pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo.

• Atkreipti dėmesį į galimus medžiagų sviedimus, kuriuos gali sąlygoti pjovimo įtaisas.

• Stengtis, kad pjovimo įtaisas nebūtų smarkiai trenkiamas į pašalinius kūnus/kliūtis. Jei pjovimo įtaisas susiduria su kliūtimi/daiktu, gali pasireikšti atatranka (kickback). Šis kontaktas gali sąlygoti labai greitą spustelėjimą priešinga kryptimi, o pjovimo įtaisas gali būti pastumtas į viršų arba operatoriaus link. Atatranka gali sąlygoti įrenginio kontrolės praradimą bei galimas rimtas pasekmes. Siekiant išvengti atatrankos, imtis reikiamų atsargumo priemonių, tokių kaip: – Laikyti įrenginį tvirtai, abiem rankomis, kūnas ir rankos turi būti tokioje padėtyje, kuri leistų atlaikyti atatrankos jėgą. – Rankų nelaikyti pernelyg aukštai ir nepjauti aukščiau diržo linijos. – Naudoti tik gamintojo nurodytus pjovimo įtaisus. – Laikytis gamintojo nurodymų, susijusių su pjovimo įtaisų technine priežiūra.

• Saugotis sužalojimų, kuriuos sąlygoja bet kuris įtaisas, pritaikytas pjovimui valo ilgiu. Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklį ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūrosLT - 5 įstaigą tolesniam gydymui. Kruopščiai pašalinti galimas sankaupas, kurios galėtų padaryti žalos arba sužaloti asmenis ar be priežiūros paliktus gyvūnus. Ilgas vibracijos poveikis gali sukelti sužalojimus ir neurovaskuliarinius sutrikimus (žinomus kaip „Reino (Raynoud) fenomenas“ arba „baltoji ranka“) ypač asmenims, kenčiantiems nuo kraujotakos sutrikimų. Simptomai gali paveikti plaštakas, riešus ir pirštus, ir pasireikšti jautrumo praradimu, tirpimu, niežuliu, skausmu, pakitusia odos spalva ar struktūriniais pokyčiais. Šis poveikis gali padidėti dėl žemos aplinkos temperatūros ir/arba dėl pernelyg stipraus rankenų suspaudimo. Pastebėjus simptomus, reikia sutrumpinti įrenginio naudojimo laiką ir pasitarti su gydytoju. c) Naudojimo apribojimai

• Įrenginiu neturi naudotis asmenys, negalintys jo tvirtai laikyti abejomis rankomis ir /arba negalintys stovėti stabilioje pusiausvyroje darbo metu.

• Niekada nenaudoti įrenginio su pažeista, trūkstama ar netinkamai išdėstyta apsauga.

• Nenaudoti įrenginio, jei priedai/įrankiai nėra įdiegti tam numatytose vietose.

• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemų/mikrojungiklių.

• Nenaudoti elektros prietaiso jeigu jungiklis negali jo užvesti arba reguliariai sustabdyti. Elektros prietaisas, kurio negalima paleisti jungiklio pagalba, yra pavojingas ir turi būti taisomas.

• Saugoti įrenginį nuo pernelyg didelių apkrovų ir nenaudoti mažo įrenginio sunkių darbų atlikimui; tinkamo įrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.

4) Techninė priežiūra, sandėliavimas

Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą ir jo veiksmingumo lygį. a) Techninė priežiūra

• Niekada nenaudoti įrenginio su susidėvėjusiomis arba susigadinusiomis dalimis. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.

• Įrenginio reguliavimo operacijų metu, atkreipti dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių įrenginio dalių. Šioje instrukcijoje nurodytas triukšmo ir vibracijų lygis yra šio įrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių, kurios padėtų pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibracijų; reikia pasirūpinti įrenginio technine priežiūra, dėvėti apsaugines ausines, darbo metu daryti pertraukas. b) Sandėliavimas

• Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.

2.3 AKUMULIATORIUS /

AKUMULIATORIAUS ĮKROVIKLIS SVARBU Šie saugos reikalavimai papildo saugos priemones, aprašytas atitinkamoje kartu su įrenginiu pristatomoje akumuliatoriaus ir akumuliatoriaus įkroviklio instrukcijų knygelėje.

• Akumuliatoriaus įkrovimui naudoti tik gamintojo rekomenduojamą akumuliatoriaus įkroviklį. Netinkamas akumuliatoriaus įkroviklis gali sukelti elektros smūgį, perkaitimą ar korozinio skysčio nuotėkį iš akumuliatoriaus.

• Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kitų akumuliatorių naudojimas gali sukelti sužalojimus ar gaisro pavojų.

• Prieš įstatant akumuliatorių, užsitikrinti, kad įrenginys būtų išjungtas. Akumuliatoriaus įdėjimas į įjungtą elektrinį prietaisą gali sukelti gaisrą.

• Nenaudojamą akumuliatorių laikyti atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.

• Nenaudokite akumuliatoriaus įkroviklio tose vietose, kuriose yra garų, degių medžiagų ar labai degių paviršių, tokių kaip popierius, audinys ir kt. Įkrovimo metu akumuliatoriaus įkroviklis įkaista ir gali sukelti gaisrą.

• Akumuliatorių transportavimo metu, atkreipti dėmesį į tai, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos.

2.4 APLINKOS APSAUGA

Naudojant įrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai. Stengtis netrukdyti kaimynams. Įrenginį naudoti tik tinkamu laiku (ne anksti ryte arba ne vėlai vakare, kai ši veikla galėtų trukdyti kitiems asmenims). Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai, šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.LT - 6 Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas. Įrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis į specializuotą atliekų surinkimo punktą. Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba patenka į dirvožemį, nuodingos medžiagos gali pasiekti gruntinio vandens klodus ir patekti į maisto grandinę bei taip pakenkti jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio šalinimą kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio pardavėją. Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios yra pavojingos asmenims ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

Apart visų saugumo aprašymų laikymosi, gali išlikti kai kurios liekančios galimos rizikos, kurios negali būti atmetamos. Nuo tipologijos ir įrenginio pagaminimo, potencialūs pavojai gali būti:

• Apsaugos nuo medžiagų galinčių sužaloti akis;

• Klausos sužalojimai, jeigu nėra dėvima akustinė apsauga.

NUMATYTASIS NAUDOJIMAS Šis įrenginys yra sodo įrankis, t. y. rankinė akumuliatorinė krūmapjovė/žoliapjovė. Įrenginio pagrindinė dalis yra variklis, kuris aktyvina pjovimo įtaisą, sukongūruotą skirtingais būdais įvairių funkcijų atlikimui. Operatorius gali laikyti įrenginį diržų pagalba bei gali įjungti pagrindines funkcijas visada išlikdamas saugiu saugumu nuo pjovimo įtaiso.

3.1.1 Numatyta naudojimo paskirtis

Šis įrenginys yra suprojektuotas ir pagamintas: – žolės ir nesumedėjusių augalų pjovimui nailoniniu valu, esančiu pjovimo valo tiekimo galvutėje; – aukštos žolės, šakų, krūmų ir sumedėjusių krūmokšnių, kurių skersmuo ne didesnis kaip 2 cm, pjovimui metaliniais arba plastikiniais peiliais; – vieno operatoriaus naudojimui.

3.1.2 Netinkamas naudojimas

Bet koks kitas, neaptartas prieš tai, naudojimas, gali būti pavojingas, padaryti žalą žmonėms ir (arba) turtui. Netinkamu naudojimu laikoma (kaip, pavyzdžiui, tačiau ne tik): – naudoti įrenginį šlavimui, nulenkus valo tiekimo galvutę. Variklio galia gali sąlygoti daiktų ir nedidelių akmenukų sviedimą iki 15 metrų ir daugiau, tokiu būdu sukeliant nuostolių ir sužalojant asmenis; – gyvatvorių sulyginimas ar kitokie darbai, kuriuose pjovimo įtaisas nėra naudojamas žemės lygyje; – pjauti ar kapoti krūmus, krūmokšnius ir gėles; – genėti medžius; – naudoti įrenginį neaugalinės kilmės medžiagų pjovimui; – naudoti įrenginį, kai pjovimo įtaisas yra aukščiau nei operatoriaus diržo linija; – naudoti įrenginį viešuosiuose soduose, parkuose, sveikatingumo centruose, važiuojamojoje kelio dalyje, laukuose ir miškuose; – naudoti kitokius pjovimo įtaisus, nei nurodytus lentelėje „Techniniai duomenys“. Rimtų sužeidimų ir traumų pavojus. – naudoti įrenginį daugiau nei vienam asmeniui. SVARBU Netinkamas įrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės; tokiu būdu visa atsakomybė už nuostolius arba sužalojimus savo paties arba trečiųjų asmenų atžvilgiu tenka naudotojui.LT - 7

3.1.3 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t. y. neprofesionaliems naudotojams. Šis įrenginys yra skirtas mėgėjams.

3.2 SAUGOS ŽENKLŲ SISTEMA

Ant įrenginio yra pavaizduoti įvairūs simboliai (2 pav.). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad įrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės: DĖMESIO! PAVOJUS! Netinkamai naudojamas įrenginys gali būti pavojingas operatoriui ir aplinkiniams. Dėmesio! Prieš naudojant įrenginį, perskaityti instrukcijas Pavojus! Naudoti klausos apsaugos priemones, apsauginius akinius ir apsauginį šalmą Dėvėti apsaugines pirštines ir avalynę. SVIEDIMO PAVOJUS! Atkreipti dėmesį į galimus medžiagų sviedimus, kuriuos sąlygoja pjovimo įtaisas; tai gali sukelti sunkius asmenų sužeidimus ir žalą turtui. SVIEDIMO PAVOJUS! Bet kokie asmenys arba naminiai gyvūnai turi būti mažiausiai 15 m atstumu nuo įrenginio jo darbo metu. Saugotis peilio varomosios jėgos. Nenaudoti diskinio pjūklo peilių. Pavojus: Diskinio pjūklo peilių naudojimas modeliuose, kur tai nenumatyta, gali sukelti naudotojui labai sunkių, o kartais net ir mirtinų sužeidimų pavojų. Nelaikyti lietuje (arba drėgmėje). SVARBU Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotajame techninės priežiūros centre.

PRODUKTO ETIKETĖ Identikacinėje produkto etiketėje yra pateikti šie duomenys (1 pav. ):

5. Gamintojo modelio nuoroda

7. Gamintojo adresas ir pavadinimas

Perrašyti įrenginio identikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose. SVARBU Kaskart kreipiantis į įgaliotąjį techninės priežiūros centrą, naudoti identikacinius duomenis, pateiktus identikacinėje gaminio etiketėje. SVARBU Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

SUDEDAMOSIOS DALYS Įrenginys susideda iš tokių pagrindinių sudedamųjų dalių, kurios atlieka šias funkcijas (1 pav. ): A. Variklis: leidžia judėti pjovimo įtaisui transmisijos strypo ir kampinės pavaros pagalba. B. Strypas: jungia galinę rankeną su variklio bloku.LT - 8 C. Pjovimo įtaisas: tai elementas, pritaikytas augalinių medžiagų pjovimui

1. Valo tiekimo galvutė: pjovimo įtaisas su

2. 3 šakų, 4 šakų peilis: pjovimo įtaisas su

metaliniu disku (dėžėje). D. Pjovimo įtaiso apsaugos įtaisas: tai apsauginis įtaisas, kuris neleidžia daiktams, kuriuos surenka pjovimo įtaisai, būti nusviestiems toli nuo įrenginio. E. Priekinė rankena: pusapvalės formos, leidžia valdyti įrenginį, su apsauga kojoms. F. Galinė rankena: leidžia valdyti įrenginį; ant jos yra pagrindiniai valdymo įtaisai įjungimui/ išjungimui/greičiui. G. Vairas: „jaučio ragų“ formos rankena, įtaisyta skersai strypo ir jam asimetriška; leidžia valdyti įrenginį; dešinėje pusėje yra pagrindiniai valdymo įtaisai įjungimui / išjungimui / greičiui. H. Apsauga kojoms: tai apsaugos įtaisas, kuris užkerta atsitiktinio kontakto su pjovimo įtaisu galimybę darbo metu.

I. Diržai: aprangos detalė, kurią sudaro audinio

diržai, kurie, praeidami virš pečių, padeda išlaikyti įrenginio svorį darbo metu.

J. Prisegimo taškas (diržų): vieta, kur diržus reikia prikabinti prie įrenginio. K. Ašmenų apsaugos įtaisas (įrenginio pervežimui ir perkėlimui): apsaugo nuo atsitiktinių kontaktų su pjovimo įtaisu, kurie gali sąlygoti sunkius sužeidimus. L. Akumuliatorius (jei netiekiamas su mašina, žr. par. 15.1 „papildomai užsakomi priedai“): įtaisas, kuris tiekia energiją įrenginiui; jo techniniai duomenys ir naudojimo taisyklės yra aprašytos specialiajame instrukcijų vadove. M. Akumuliatoriaus įkroviklis (užsakomas priedas, 15.2 par.): įtaisas, kuris yra naudojamas akumuliatoriaus įkrovimui. Galimi du akumuliatoriaus įkroviklio modeliai: M1 (greitas akumuliatoriaus įkroviklis); M2 (standartinis akumuliatoriaus įkroviklis). N. Akumuliatorių laikiklio kuprinė (užsakomi priedai, 15.3 par.): prietaisas, leidžiantis laikyti akumuliatorius savo vietose. O. Jungiamasis kabelis: kabelis, leidžiantis prijungti įrenginį prie akumuliatorių laikiklio kuprinės. P. Akumuliatoriaus simuliatorius (užsakomi priedai, 15.4 par.): prietaisas, jei įstatytas į įrenginio korpusą, leidžia naudoti akumuliatorių laikiklio kuprinę.

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų. Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“.

4.1 SURINKIMUI SKIRTOS

SUDEDAMOSIOS DALYS Pakuotėje yra surinkimui skirtos sudedamosios dalys.

1. Atsargiai išardyti pakuotę, stengiantis

nepamesti sudedamųjų detalių.

2. Peržiūrėti dėžėje esančius dokumentus, taip

pat šią instrukciją.

3. Ištraukti iš dėžės visas nesumontuotas

4. Ištraukti įrenginį iš dėžės.

5. Dėžę ir kitas pakavimo medžiagas šalinti

laikantis vietinių teisės aktų. Prieš pradedant surinkimo darbus, įsitikinti, ar akumuliatorius nėra įstatytas į jam skirtą ertmę.

4.2 RANKENŲ SURINKIMAS

4.2.1 Priekinės rankenos surinkimas

1. Įstatyti priekinę rankeną (3.A

pav.) ant strypo (3.B pav.).

2. Ant rankenos sumontuoti apsaugą

kojoms ( 3.C pav.), užsitikrinant, kad ji būtų nukreipta į kairę.

3. Pritvirtinti rankeną prie apsaugos kojoms

su varžtais (3.D pav.) ir veržlėmis (3.E pav.).LT - 9

4.2.2 Vairo montavimas

1. Atsukite centrinę rankenėlę (4.A pav.)

ir nuimkite dangtelį (4.B pav.).

2. Įstatykite rankeną (4.C pav.), atkreipdami

dėmesį, kad valdikliai būtų dešinėje pusėje.

3. Pasukite vairą į patogiausią darbo padėtį

ir užksuokite ją, naudodami dangtelį (4.B pav.) rankenėlę (4.A pav.). PASTABA Atlaisvinus rankenėlę (4.A pav.) galima pasukti vairą, tokiu būdu sumažės jo matmenys ir bus patogiau jį sandėliuoti.

4.3 PJOVIMO ĮTAISŲ IR SPECIALIŲ

APSAUGŲ SURINKIMAS/ IŠMONTAVIMAS Dėvėti apsaugines pirštines. SVARBU Kiekvieną kartą, kai reikia pakeisti pjovimo įtaisą, ištraukti akumuliatorių iš atitinkamos ertmės, bei išmontuoti visus įtaiso elementus.

4.3.1 Pjovimo įtaiso pasirinkimas

Pasirinkti norimam atlikti darbui tinkamiausią pjovimo įtaisą, laikantis šių bendrųjų nurodymų:

• pjovimo valo galvutė gali pašalinti aukštą žolę ir nesumedėjusius augalus netoli tvorų, sienų, pamatų, šaligatvių, aplink medžius ir t.t. arba visiškai išvalyti tam tikrą sodo vietą

• 3 ašių ir 4 ašių peiliai tinkami pjauti brūzgynus ir mažus krūmus iki 2 cm skersmens.

4.3.2 Pjovimo įtaiso apsaugo montavimas

1. Uždėti apsaugą (5.A pav.) prie variklio bloko

PASTABA Ant pjovimo įtaiso apsaugos yra šis simbolis: Jis rodo pjovimo įtaiso sukimosi kryptį.

4.3.3 Pjovimo įtaiso montavimas/

4.3.3.a Pjovimo valo galvutės montavimas

1. Paspauskite mygtuką (6.A pav.) ir laikydami jį

nuspaudę, sukite galvutę, kol spragtelėjimas užblokuos alkūninį veleną ir visą pjovimo valo tiekimo galvutės korpusą (6.B pav.).

2. Sumontuoti valo tiekimo galvutę (6.F pav.)

sukant ją pagal laikrodžio rodyklę. SVARBU Kai naudojama pjovimo valo tiekimo galvutė, būtina, kad visada būtų sumontuotas valo nupjovimo peiliukas (7.A pav.). Įrenginys yra tiekiamas su nustatytu 38 cm pjovimo skersmeniu.

4.3.3.b Pjovimo valo tiekimo

galvutės išmontavimas

1. Paspausti mygtuką (6.A pav.) ir laikant jį

nuspaustą, sukti galvutę (6.B pav.), kol spragtelėjimas užblokuos alkūninį veleną ir visą galvutės korpusą.

2. Išmontuoti valo tiekimo galvutę (6.B pav.)

sukant ją prieš laikrodžio rodyklę.

4.3.3.c 3 šakų, 4 šakų peilio montavimas

Uždėti peilio apsaugą.

1. Sumontuoti peilį (8.B pav.) ir išorinę veržlę

(8.C pav.), kurios plačiausia dalis turi būti nukreipta į peilio pusę.

2. Sumontuoti išorinį gaubtą (8.D pav.)

nepriveržiant veržlės (8.E pav.).

3. Paspausti mygtuką (8.A pav.), pasukti peilį

rankomis (8.B pav.), kol jis įsistatys į vidinės žiedinės veržlės angą, užblokuojant sukimąsi.

4. Priveržti veržlę (8.E pav.) ir, naudojant

pridedamą raktą, prisukti pagal laikrodžio rodyklę.

5. Nuimti veržliaraktį sukimosi atstatymui.

4.3.3.d 3 šakų, 4 šakų peilio išmontavimas

Uždėti peilio apsaugą.

1. Paspausti mygtuką (8.A pav.), pasukti peilį

rankomis (8.B pav.), kol jis įsistatys į vidinės žiedinės veržlės angą, užblokuojant sukimąsi.

2. Atsukti veržlę (8.E pav.) prieš laikrodžio

rodyklės kryptį ir nuimti išorinį gaubtą (8.D pav.).

3. Išimti išorinę žiedinę veržlę (8.C pav.), tada

(JEI NUMATYTA) Akumuliatorių laikiklio kuprinė yra jau surinkta (1N pav.) ir gali būti nuimama nuo petnešų laikiklio (9 pav.) ir nešama rankomis. Norėdami atlaisvinti akumuliatorių laikiklio kuprinę, paspauskite du viršutinius mygtukus (9.A pav.). Akumuliatorių ertmės yra abiejose kuprinės pusėse (10 pav.) Dešinėje kuprinės pusėje yra:

• USB lizdas kitiems įrenginiams (pvz., mobiliesiems telefonams) įkrauti (11.C pav.) Kad būtų išvengta atlaisvinusio laido, abiejose pusėse ir gale yra perėjimai, per kuriuos galima ištiesti maitinimo laidą.

ATJUNGIMO ĮTAISAS) Paspaudus šį mygtuką (12.C pav., 13.C pav.) įsijungia / atsijungia įrenginio elektros grandinė ir užsidega atitinkama lemputė (12.E pav., 13.E pav.). Paspaudus greičio mygtuką (12.D pav., 13.D pav.), nustatomas pjovimo greitis ir įsijungia 2 atitinkami šviesos diodai (12.F pav., 13.F pav.). Jei darbas sustabdomas (neišjungus mašinos), pakartotinai įjungus, mašina pradės veikti anksčiau nustatytu greičiu. Lemputės nedega: elektros grandinė yra visiškai atjungta (OFF). SVARBU Perkėlimų metu niekada nelaikyti piršto ant mygtuko, tokiu būdu bus išvengta atsitiktinių paleidimų. Piktograma „Įspėjimas“ (12.G pav., 13.G pav.) įsižiebia, jei įrenginys neveikia (žr. „Gedimų identikavimo“ lentelę, 14 par.).

VALDYMO SVIRTIS Leidžia paleisti pjovimo įtaisą ir reguliuoti jo greitį. Akceleratoriaus valdymo svirties (12.A pav., 13.A pav.) įjungimas galimas tik tuo atveju, jei vienu metu yra nuspaudžiama ir akceleratoriaus apsaugos svirtis (12.B-M, 13.B-M pav.). Pjovimo įrenginys sustoja automatiškai, kai atleidžiama akceleratoriaus valdymo svirtis.

APSAUGOS SVIRTIS Akceleratoriaus saugos svirtis (12.B-M pav., 13.B- M pav.) leidžia įjungti akceleratoriaus valdymo svirtį (12.A pav., 13.A pav.).

6. ĮRENGINIO NAUDOJIMAS

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

6.1 PARUOŠIAMIEJI DARBAI

Prieš pradedant darbą, būtina atlikti tam tikrą seriją patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis:

1. Įsitikinti, kad akumuliatorius nėra įstatytas jam

2. pastatyti įrenginį į horizontalią padėtį ir

tinkamai atremtą ant žemės;

3. pasirinkti norimam atlikti darbui tinkamiausią

pjovimo įtaisą ( 4.3.1 par.);

4. patikrinti akumuliatorių ( 6.1.1 par.);

5. taisyklingai dėvėti diržus ( 6.1.2 par.).

6.1.1 Akumuliatoriaus patikrinimas

Įrenginys yra tiekiamas be akumuliatoriaus. Įsigyti atitinkamos talpos akumuliatorių, pritaikytą prie operatyvinių poreikių ir jį pilnai įkrauti laikantis nurodymų, pateiktų akumuliatoriaus instrukcijose. Šiam įrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“. Prieš kiekvieną naudojimą: – patikrinti akumuliatoriaus įkrovimo lygį, laikantis akumuliatoriaus instrukcijoje pateiktų nurodymų.LT - 11

6.1.2 Diržų naudojimas

Diržus reikia užsidėti prieš prikabinant įrenginį prie specialaus pritvirtinimo, diržai turi būti sureguliuoti pagal operatoriaus ūgį ir kūno sudėjimą. Visada naudokite diržus, tinkamus įrenginio svoriui: – su įrenginiais, sveriančiais mažiau kaip 7,5 kg, gali būti naudojami viengubo arba dvigubo diržo modelis; – su įrenginiais, sveriančiais daugiau kaip 7,5 kg, turi būti naudojamas tik dvigubo diržo modelis.

• Viengubo diržo modeliai Diržai turi būti dėvimi prieš prikabinant įrenginį prie atitinkamo tvirtinimo elemento. Diržas (14.A pav.) turi praeiti virš kairiojo peties, link dešiniojo šono. Diržas turi būti dėvimas su: – laikikliu (14.A.1 pav.)., įrenginio kabliu su liežuvėliu (pav. 14.A.2). ir greitu atkabinimu (14.A.3 pav.) dešinėje pusėje.

• Dvigubo diržo modeliai Diržai turi būti dėvimi prieš prikabinant įrenginį prie atitinkamo tvirtinimo elemento. Diržas (14.B pav.) turi būti dėvimas su: – laikikliu (14.B.1 pav.), įrenginio kabliu su liežuvėliu (14.B.2 pav.), ir greitu atkabinimu (14.B.3 pav.) dešinėje pusėje. – greitas atkabinimas priekyje (14.B.3 pav.); – diržų sukryžiavimas operatoriaus nugaroje (14.B.4 pav.); – tinkamai pritvirtintos sagtys (14.B.5 pav.). Diržai turi būti priveržti taip, kad apkrovos būtų vienodai paskirstytos ant pečių.

6.1.3 Kuprinės naudojimas

1. Įstatyti akumuliatorių į vieną iš jo

vietų kuprinėje (10 pav.) stumiant iki galo kol pasigirs spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas nepriekaištingas elektros kontaktas;

2. prijunkite kabelį prie atitinkamo

kuprinės lizdo (11.A pav.) ir sukite jį tol, kol išgirsite spragtelėjimą, kuris jį užblokuos ir užtikrins elektros kontaktą;

3. sureguliuokite petnešas ir uždarykite

diržus iš priekio (15 pav.).

Atlikti žemiau aprašytus saugos patikrinimus bei įsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis. Prieš naudojimą visada atlikti saugos patikrinimus.

6.2.1 Bendras patikrinimas

Objektas Rezultatas Rankenos (1.E pav.; 1.G pav.). Švarios, sausos, taisyklingai ir tvirtai pritvirtintos prie įrenginio. Pjovimo įtaiso apsauga (1.D pav.). Taisyklingai ir tvirtai pritvirtintas prie įrenginio, nesusidėvėjęs ar nepažeistas. Diržų prisegimo taškas (1.J pav.). Taisyklingoje padėtyje. Varžtai ant įrenginio ir ant pjovimo įtaiso. Gerai priveržti (neatsisukę). Pjovimo įtaisas (1.C.1 pav.; 1.C.2 pav.). Švarus, nėra pažeistas arba susidėvėjęs. Metalinis peilis (jei sumontuotas) (1.C.2 pav.). Gerai pagaląstas. Akumuliatorius (1.L pav.) Jokių gaubto pažeidimų, nėra skysčio nutekėjimų. Aušinimo oro angos (7.3 par.). Neužsikimšę. Įrenginys Nėra jokių pažeidimo ar susidėvėjimo žymių. Akceleratoriaus valdymo svirtis (12.A pav., 13.A pav.), akceleratoriaus saugos svirtis (12.B pav., 13.B pav.). Judėjimas turi būti laisvas, neforsuotas. Bandomasis važiavimas Nėra neįprastų vibracijų. Nėra jokių neįprastų garsų.

1. Įstatyti akumuliatorių

į atitinkamą ertmę (7.2.3 par.);

2. paspausti apsauginį

jungiklį (12.C pav., 13.C pav.) Šviesos diodas (12.E pav., 13.E pav.) turi užsidegti (įjungta elektros grandinė).LT - 12 Veiksmas Rezultatas

2. vienu metu įjungti

akceleratoriaus valdymo svirtį (12.A pav., 13.A pav.) ir akceleratoriaus apsauginę svirtį (12.B pav., 13.B pav.);

3. atleisti akceleratoriaus

valdymo svirtį (12.A pav., 13.A pav.) ir akceleratoriaus apsauginę svirtį (12.B pav., 13.B pav.).

1. Pjovimo įrenginys

2. Pjovimo įrenginys

automatiškai ir greitai sugrįžti į neutralią padėtį ir pjovimo įtaisas turi sustoti. Nuspausti tik akumu- liatoriaus valdymo svirtį (12.A pav., 13.A pav.). Akceleratoriaus valdymo svirtis išlieka užblokuota. Jei bet kuris vienas iš rezultatų skiriasi nuo šiose lentelėse pateiktų duomenų, įrenginio eksploatuoti negalima! Įrenginį pristatyti į specializuotą techninės priežiūros centrą apžiūrai ir remonto darbams.

1. Nuimti ašmenų apsaugą (1.K pav.) (jei

2. įsitikinti, kad pjovimo įtaisas neliečia žemės ar

3. įstatyti tinkamai akumuliatorių į atitinkamą

ertmę (16.A pav.) (7.2.3 par.);

4. paspausti apsauginį jungiklį (12.C pav., 13.C

pav.); vienu metu įjungti akceleratoriaus valdymo svirtį (12.A pav., 13.A pav.) ir akceleratoriaus apsauginę svirtį (12.B-M pav., 13.B-M pav.).

6.3.2 Paleidimas su akumuliatoriaus

simuliatoriumi (jei numatyta)

1. Pašalinti ašmenų apsaugą (1.K pav.);

2. įsitikinti, kad pjovimo įtaisas

neliečia žemės ar kitų daiktų;

3. teisingai įdėti akumuliatoriaus

simuliatorių (16.P pav.) į jo ertmę ant įrenginio (16.A pav.)

4. prijungti jungiamąjį laidą (16.O pav.)

prie akumuliatoriaus simuliatoriaus

5. valdikliu pasirinkti aktyvintą

akumuliatorių (11.B pav.)

6. paspausti apsauginį jungiklį

(12.C pav., 13.C pav.)

7. paspausti akceleratoriaus valdiklį (12.A

pav., 13 A pav.);vienu metu įjungti akceleratoriaus valdymo svirtį (12.A pav., 13.A pav.) ir akceleratoriaus apsauginę svirtį (12.B-M pav., 13.B-M pav.).

PASTABA Prieš pirmą kartą atliekant pjovimo darbus, patariama susipažinti su įrenginiu bei tinkamiausiais pjovimo būdais bandant taisyklingai užsidėti diržus, tvirtai laikant įrenginį ir atliekant judesius, kurie bus reikalingi darbo metu. Norint dirbti su įrenginiu, reikia atlikti tokius žemiau aprašytus veiksmus: – įrenginį visada prikabinti prie taisyklingai užsidėtų diržų ( 6.1.2 par.). – įrenginį visada laikyti tvirtai abiem rankomis, variklio blokas turi būti dešinėje kūno pusėje, o pjovimo blokas - žemiau diržo linijos. PASTABA Darbo metu akumuliatorių nuo visiško išsikrovimo apsaugo apsauginis įtaisas, kuris išjungia įrenginį ir užblokuoja jo veikimą. PASTABA Akumuliatoriaus veikimo trukmė (taip pat ir pjaunamos augmenijos paviršius prieš įkrovimą) priklauso nuo įvairių aprašytų veiksnių (7.2.1 par.). PASTABA Po vienos minutės neveiklumo, jei įjungtas, įrenginys išsijungia automatiškai.

6.4.1.a Pjovimo valo tiekimo galvutė

Naudoti TIK nailoninį valą. Metalinių, metalinių plastikuotų ir/arba prie galvutės nepritaikytų valų naudojimas gali sąlygoti rimtus susižalojimus ir traumas.LT - 13 a. Pjovimas judant (Šienavimas) Dirbti tolydžia eiga, arkiniais judesiais, panašiais į tradicinį šienavimą, darbo metu nekreipiant pjovimo valo galvutės (17 pav.). Pirmiausia pabandyti pjauti tinkamu aukščiu mažame plote, kad vėliau būtų išgaunamas tolygus pjovimo aukštis išlaikant valo tiekimo galvutę pastoviu atstumu nuo žemės. Sudėtingesniems pjovimams, valo tiekimo galvutę gali būti naudinga pakreipti apie 30° į kairę. Nedirbti šiuo būdu, jeigu susidaro sąlygos daiktų sviedimui, ir tai gali pakenkti asmenims, gyvūnams ar sukelti nuostolių. b. Tikslus pjovimas (Apipjovimas) Įrenginį laikyti lengvai pakreiptą taip, kad apatinė valo tiekimo galvutės dalis neliestų žemės, o pjovimo linija būtu norimam taške, visada išlaikant pjovimo įtaisą atokiau nuo operatoriaus. c. Pjovimas netoli tvorų / pamatų Lėtai priartinti pjovimo valo galvutę prie tvorų, kuoliukų, akmenų, sienų ir t. t., vengiant stiprių smūgių (18 pav.). Jeigu valas susiduria su didesne kliūtimi, gali nutrūkti ar susidėvėti; jei lieka įsipainiojęs į tvorą, gali būti šiurkščiai nutrauktas. Bet kokiu atveju, pjovimas aplink šaligatvius, pamatus, sienas ir t.t. gali sąlygoti didesnį už įprastą valo susidėvėjimą. d. Pjovimas aplink medžius Eiti aplink medį iš kairės į dešinę, lėtai prisiartinant prie kamienų ir neužkabinant valo į medį bei išlaikant pjovimo valo galvutę lengvai pakreiptą į priekį (19 pav.). Turėti omeny, kad nailoninis valas gali nupjauti ar pažeisti nedidelius krūmus, ir kad nailoninio valo smūgis į krūmų ar medžių kamienus, kurių žievė yra minkšta, gali smarkiai pažeisti augalą.

6.4.1.b 3 šakų, 4 šakų peilis

Pradėkite pjauti nuo augmenijos viršaus, tada nuleiskite pjovimo diską taip, kad galėtumėte pjauti šakas, supjaustydami jas smulkiais gabalėliais (20 pav.).

6.4.2 Pjovimo galvutės valo ilgio

reguliavimas darbo metu Šis įrenginys yra aprūpintas galvute su automatiniu valo tiekimu. Galvutės valo ilgis turi būti reguliuojamas: – kai valas susinaudoja ir tampa trumpesnis; – kai pasijaučia stipresnė nei įprastinė variklio rotacija; – kai pastebimas pjovimo efektyvumo sumažėjimas. Norint išleisti naują valą:

• sutrenkti valo tiekimo galvutę į žemę (21 pav.), akceleratoriaus valdymo svirtis tuo metu turi būti nuspausta iki galo;

• valas išlenda automatiškai ir valo nupjovimo peiliukas (7.A pav.) nupjauna perteklinį ilgį.

6.5 PATARIMAI NAUDOJIMUI

Naudojimo metu patariama periodiškai pašalinti piktžoles, kurios apsivynioja aplink įrenginį, tokiu būdu bus išvengta variklio perkaitimo (1.A pav.), kurį sąlygoja žolė, įstrigusi po pjovimo įtaiso apsauga (1.D pav.). Atlikti tokius žemiau aprašytus veiksmus: – sustabdyti įrenginį (6.6 par.); – išimti akumuliatorių (7.2.2 par.); – dėvėti darbines pirštines; – pašalinti įsivėlusią žolę veržliarakčiu, tokiu būdu variklis taisyklingai atauš.

Norint sustabdyti įrenginį:

1. atleisti akceleratoriaus valdymo svirtį (12.A

2. išjungti apsauginį jungiklį (12.C pav., 13.C

3. palaukti pjovimo įtaiso sustojimo.

Išjungus įrenginį, reikia dar keleto sekundžių, pakol pjovimo įtaisas visiškai sustos. SVARBU Visada sustabdyti įrenginį pereinant iš vienos darbo zonos į kitą. Perkėlimų metu niekada nelaikyti piršto ant mygtuko, tokiu būdu bus išvengta atsitiktinių paleidimų.

• Išimti akumuliatorių iš jo vietos (22.B pav.) ir atlikti įkrovimą (7.2.2 par.).

• Sustojus pjovimo įtaisui uždėti apsaugą ant peilio (1.K pav.).LT - 14

• Prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės.

• Atlikti valymo darbus ( 7.3 par.).

• Patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą.

6.7.2 Po naudojimo su akumuliatoriaus

simuliatoriumi (jei numatyta)

1. Akumuliatorių laikiklio kuprinės selektorių

(11.B pav.) nustatykite į „OFF“;

2. išimkite akumuliatoriaus simuliatorių

iš įrenginio (22.P pav.);

3. išimkite akumuliatorių laikiklio kuprinę;

4. atjunkite jungiamąjį laidą nuo

akumuliatoriaus simuliatoriaus (22.O pav.) ir nuo kuprinės (11.A pav.)

5. išimkite akumuliatorių iš kuprinės

(23 pav.) ir įkraukite (7.2.2 par.);

6. prieš statant įrenginį į bet kokią

patalpą, palaukite, kol variklis atvės;

7. atlikti valymo darbus (7.3 par.);

8. patikrinti, ar nėra atsilaisvinusių arba

sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą. SVARBU Visada išimti akumuliatorių (7.2.2 par.) ir sumontuoti peilio apsaugą kas kartą, kai įrenginys paliekamas nenaudojamas arba nesaugomas.

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Prieš pradedant bet kokius techninės priežiūros darbus:

• sustabdyti įrenginį;

• išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (7.2.2 par.);

• prie stovinčio pjovimo įtaiso, sumontuoti peilio apsaugą (išskyrus atvejus, kai atliekami darbai su peiliu);

• prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės;

• dėvėti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius;

• perskaityti atitinkamus nurodymus. – Techninės priežiūros darbų periodiškumas ir tipas yra nurodyti „Techninės priežiūros lentelėje“ (13 skyr). Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui. – Neoriginalių dalių ar priedų naudojimas gali pakenkti mašinos darbui ir saugumui. Gamintojas neprisiima atsakomybės už nelaimingus atsitikimus ir patirtą žalą naudojant neoriginalias atsargines dalis ar priedus. – Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai. SVARBU Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti platintojas arba specializuotas techninės priežiūros centras.

7.2.1 Akumuliatoriaus veikimo trukmė

Akumuliatoriaus veikimo trukmė (taip pat ir pjaunamos augmenijos paviršius prieš įkrovimą) priklauso nuo: a. aplinkos veiksnių, kuriems reikalingas didesnis energijos poreikis: – tankios, aukštos, drėgnos augalijos pjovimo; b. operatoriaus elgesio, kurio jis turėtų vengti: – dažnų paleidimų ir išjungimų darbo metu; – netinkamo pjovimo įtaiso ar netinkamų pjovimo metodų, lyginant su norimu atlikti darbu, naudojimo ( 6.4 par.); – netinkamo pjovimo greičio lyginant su norimos nupjauti žolės sąlygomis. Siekiant optimizuoti akumuliatoriaus veikimo trukmę, visada patartina:

• pjauti žolę kai ji yra sausa;

• nustatyti tinkamą pjovimo eigos greitį lyginant su pjaunamos žolės sąlygomis;

• naudoti tinkamiausią norimam atlikti darbui pjovimo įtaisą ir darbo metodą. Jei norima naudoti įrenginį ilgiau, nei tai leidžia standartinis akumuliatorius, galima:

• įsigyti antrą standartinį akumuliatorių greitam išsikrovusio akumuliatoriaus pakeitimui, tokiu būdu nebus nutrauktas naudojimo tęstinumas;LT - 15

• įsigyti kitą akumuliatorių, kurio autonominis darbo režimas yra ilgesnis, palyginus su standartiniu akumuliatoriumi 15.1 par.).

7.2.2 Akumuliatoriaus išėmimas ir

1. Paspausti ksavimo mygtuką, esantį

įrenginio akumuliatoriuje (22.A pav.) arba akumuliatoriuje kuprinėje (23.A pav.) (jei numatyta);

2. išimti akumuliatorių iš įrenginio (22.B pav.)

arba iš akumuliatorių laikiklio kuprinės (23.B pav.) (jei numatyta);

3. įstatyti akumuliatorių (24.A pav.) į jo vietą

akumuliatoriaus įkroviklyje (24.B pav.);

4. prijungti akumuliatoriaus įkroviklį (24.B pav.)

prie elektros lizdo, su įtampa, atitinkančia nurodytąją ant duomenų plokštelės;

5. atlikti pilną įkrovimą, laikantis akumuliatoriaus

/ akumuliatoriaus įkroviklio instrukcijų knygelėje pateiktų nurodymų. PASTABA Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra nėra nuo 0 iki +45 °C. PASTABA Akumuliatorius gali būti įkraunamas bet kuriuo metu, net ir iš dalies, be jokios rizikos jį sugadinti.

7.2.3 Akumuliatoriaus sumontavimas atgal

į įrenginį Užbaigus įkrovimą:

1. Išimti akumuliatorių (25.A pav.) iš atitinkamos

akumuliatoriaus įkroviklio ertmės (vengiant, kad jis būtų laikomas prijungtas prie įkroviklio, jei įkrovimas yra baigtas);

2. atjungti akumuliatoriaus įkroviklį (25.B pav.)

nuo elektros tinklo;

3. įdėti akumuliatorių į ertmę įrenginio korpuse (

16.A pav.) arba į vieną iš akumuliatorių laikiklio kuprinės ertmių (10 pav.) (jei numatyta)

4. stumti akumuliatorių iki galo kol pasigirs

spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas elektros kontaktas.

7.3 ĮRENGINIO IR VARIKLIO VALYMAS

• Po darbo visada išvalyti įrenginį švariu ir drėgnu audiniu naudojant neutralų valiklį.

• Minkštu ir sausu audiniu pašalinti bet kokias drėgmės žymes. Drėgmė gali sukelti elektros smūgių riziką.

• Nenaudoti agresyvių valiklių ar tirpiklių plastikinių detalių ar rankenėlių valymui.

• Siekiant sumažinti gaisro riziką, nuo įrenginio, ir ypač nuo jo variklio, pašalinti žolės, lapų likučius arba tepalo perteklių.

• Siekiant išvengti perkaitimo ir variklio arba akumuliatoriaus pažeidimo, visada įsitikinti, kad aušinimo oro įsiurbimo grotelės (26 pav.) yra švarios ir be apnašų.

• Nenaudoti vandens srovės ir vengti variklio bei elektros komponentų sudrėkinimo.

7.4 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

• Norint užsitikrinti įrenginio saugų darbą, pasirūpinti, kad veržlės ir varžtai būtų prisukti.

• Reguliariai tikrinti, ar rankenos yra gerai pritvirtintos.

Dirbant su pjovimo įtaisu, atkreipti dėmesį į tai, kad pjovimo įtaisas gali judėti, net jei akumuliatorius yra išimtas iš savo ertmės. Šiam įrenginiui yra numatyti pjovimo įtaisai, kurių kodas nurodytas Techninių duomenų lentelėje. Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis. Neliesti pjovimo įtaiso, kol nėra išimtas akumuliatorius ir pjovimo įtaisas nėra visiškais sustojęs. Dėmesio! Pavojus susižeisti dėl pavojingų judančių dalių!

8.1.1 Peilio galandimas/sulygiavimas

Saugumo sumetimais patariama, kad galandimas ir sulygiavimas būtų atliekami kompetentingame specializuotame paslaugų Centre, kuris yra aprūpintas atitinkama įranga ir sąlygomis atlikti šį darbą nesugadinant peilio ar nesudarant nesaugumo sąlygų darbo metu. Peiliai gali būti naudojami iš abiejų pusių. Kai viena kampų pusė susidėvi, peilį galima apversti ir naudoti kitą kampų pusę. Kai abi peilio pusės susidėvi, reikia atlikti galandimo darbus.LT - 16

8.1.2 Peilio pakeitimas

Peilis niekada neturi būti taisomas, jį būtina pakeisti vos tik pastebimi pirmieji lūžio ženklai arba kai viršijama galandimo riba: Apie pakeitimo darbus skaityti 4.3 skyr

8.1.3 Valo pakeitimas valo tiekimo galvutėje

1. Naudoti tik 2 mm skersmens valą ir supjaustyti

naują laidą nurodytu ilgiu (27.A pav.).

2. Pasukti apsukimo rankenėlę (28.A pav.) tol,

kol žymė, esanti ant rankenėlės (29.B pav.) bus sulygiuota su žyme, esančia ant galvutės pagrindo (29.C pav.).

3. Įvesti valo galą ( 29.D pav.) į vieną iš dviejų

išėjimo angų ir iškišti valą iš priešingos angos.

4. Sulyginti abu valo galus, kurie išlenda iš abiejų

5. Pasukti apsukimo rankenėlę (28.A pav.)

laikantis rodyklių krypties valo apsukimui, atkreipiant dėmesį, kad būtų palikti apytiksliai 150 mm galai, išlindę iš abiejų angų (28.B pav.). Jei galvutės viduje pasilieka seno valo arba jei valas nutrūksta galvutės viduje, jį reikia pašalinti tokiu būdu:

1. paspausti liežuvėlius, esančius ant valo tiekimo

galvutės, taške, kuriame nurodyta "PUSH" (30.A pav.) ir atkabinti apatinę galvutės dalį (30.B pav.);

2. pašalinti viduje užsilikusį valą;

3. vėl įdėti ritę ( 31.A pav.) į atitinkamą vietą;

4. uždaryti galvutę prikabinant liežuvėlius

(31.B pav.) atitinkamose angose (31.C pav.), stumiant iki galo kol pasigirs spragtelėjimas, kuris užblokuos apatinę galvutės dalį (31.D pav.) tinkamoje padėtyje.

1. Ištraukti valo nupjovimo peiliuką (7.A pav.) iš

pjovimo įtaiso apsaugos (7.B pav.), atsukant varžtus (7.C pav.).

2. Įtvirtinti valo nupjovimo peiliuką į spaustuvą

ir pradėti galandimą naudojant plokščią dildę bei atkreipiant dėmesį, kad būtų išlaikytas originalus pjovimo kampas.

3. Sumontuoti valo nupjovimo peiliuką (7.A

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

9.1 ĮRENGINIO SANDĖLIAVIMAS

Kai įrenginys turi būti sandėliuojamas:

• išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (7.2.2 par.);

• prie sustojusio pjovimo įtaiso uždėti apsaugą ant peilio;

• prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės;

• atlikti valymo darbus (7.3 par.);

• patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą;

• sandėliuoti įrenginį: – sausoje aplinkoje; – vietoje, apsaugotoje nuo atmosferos reiškinių; – vaikams neprieinamoje vietoje; – įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti.

9.2 AKUMULIATORIAUS SANDĖLIAVIMAS

Akumuliatorius turi būti laikomas pavėsyje, vėsioje nuo drėgmės apsaugotoje vietoje. PASTABA Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus prailgintas jo eksploatavimo trukmė.

TRANSPORTAVIMAS Kiekvieną kartą, kai reikia perkelti ar transportuoti įrenginį, reikia: – sustabdyti įrenginį (6.6 par.); – išimti akumuliatorių iš jo vietos ir įkrauti (7.2.2 par.); – prie sustojusio pjovimo įtaiso uždėti apsaugą ant peilio; – mūvėti tvirtas darbines pirštines; – Prietaisą suimti tik už rankenų, o pjovimo įtaisą nukreipti priešinga eigai kryptimi. Kai įrenginys vežamas transporto priemonėje, reikia: – užtikrinti tinkamą įrenginio apsaugą lynų arba grandinių pagalba; – įrenginį pastatyti taip, kad jis niekam nekeltų pavojaus.LT - 17

11. TECHNINĖ PRIEŽIŪRA

IR REMONTAS Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir teisingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.

• Įgaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis. Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti, neoriginalių atsarginių detalių ir priedų naudojimas nutraukia garantinius įsipareigojimus.

• Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

12. GARANTIJOS TAIKYMO SĄLYGOS

Garantija padengia visus medžiagų ir gamybos defektus. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais.

• Netinkamo ir neleistino naudojimo ir montavimo.

• Neoriginalių atsarginių dalių naudojimo.

• Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo. Be to garantija nepadengia:

• Įprasto detalių, tokių kaip pjovimo įtaisai, apsauginiai varžtai susidėvėjimo dėl eksploatacijos.

• Įprastinio susidėvėjimo. Pirkėją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.

13. TECHNINĖS PRIEŽIŪROS LENTELĖ

Intervencija Periodiškumas Pastabos ĮRENGINYS Visų pritvirtinimų patikrinimas Prieš kiekvieną naudojimą

Saugos kontrolė / Valdymo įtaisų patikrinimas Prieš kiekvieną naudojimą

Pjovimo įtaiso apsaugo patikrinimas. Prieš kiekvieną naudojimą

Pjovimo įtaiso patikrinimas Prieš kiekvieną naudojimą

Akumuliatoriaus įkrovimo būsenos patikrinimas Prieš kiekvieną naudojimą

Akumuliatoriaus įkrovimas Po kiekvieno naudojimo 7.2.2 par.

Įrenginio ir variklio valymas Po kiekvieno naudojimo 7.3 par. Galimų įrenginio pažeidimų patikrinimas. Jei reikia, kreiptis į įgaliotąjį techninės priežiūros centrą. Po kiekvieno naudojimo -

• Peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygelę.LT - 18

1. Paspaudus apsauginį

jungiklį, abi žalios lemputės neužsidega Nėra akumuliatoriaus arba jis yra įstatytas netinkamai Įsitikinti, ar akumuliatorius yra gerai įstatytas savo vietoje ( 7.2.3 par.)

2. Paspaudus apsauginį

jungiklį, šviesos diodas (12.G pav., 13.G pav.) mirksi Akumuliatorius išsikrovęs Patikrinti įkrovimo stovį ir įkrauti akumuliatorių (7.2.2 par.)

3. Variklis sustoja darbo

metu ir mirksi šviesos diodas (12.G pav., 13.G pav.) Akumuliatorius išsikrovęs Patikrinti įkrovimo stovį ir įkrauti akumuliatorių (7.2.2 par.)

akceleratoriaus valdymo svirties ir įjungto akceleratoriaus apsauginio jungiklio pjovimo įtaisas nesisuka Įrenginys pažeistas Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.

5. Variklio perkaitimas

Po pjovimo įtaiso apsauga įstrigusi žolė Pašalinti įstrigusią žolę (6.5 par.)

6. Žolė pjaunama sunkiai

Pjovimo įtaiso stovis yra prastas Atlikti pjovimo įtaiso techninės priežiūros darbus ( 8.1 par.)

7. Žolė kaupiasi aplink

veleno ertmę ir valo tiekimo galvutę Palei žemę pjaunama per aukšta žolė Aukštą žolę pjauti judesiais iš viršaus į apačią, tokiu būdu bus išvengta žolės sankaupų.

8. Valas neišlenda, nors

valo tiekimo galvutė yra sutrenkiama į žemę Valas prisiklijavo pats prie savęs Sutepti silikoniniu purškikliu Ritėje nėra pakankamai valo ar valas baigėsi Pakeisti valą (8.1.3 skyr.) Valas susidėvėjo ir yra per trumpas Patraukti valą paspaudus tiekimo mygtuką Valas yra apsiraizgęs aplink ritę arba yra nutrūkęs jos viduje Pašalinti valą iš ritės ir vėl jį suvynioti (8.1.3 skyr.)

sąveikauja su pašaliniu kūnu. - Sustabdyti įrenginį, išimti akumuliatorių ir: - patikrinkite nuostolius; - patikrinkite, ar yra atsilaisvinusių dalių ir jas priveržkite; - detalių pakeitimus arba remontą atlikti specializuotame techninės priežiūros centre.

pastebimas perviršinis triukšmas ir (arba) vibracijos Atsilaisvinusios arba pažeistos detalės. Sustabdyti įrenginį, išimti akumuliatorių ir: - patikrinkite nuostolius; - patikrinkite, ar yra atsilaisvinusių dalių ir jas priveržkite; - detalių pakeitimus arba remontą atlikti specializuotame techninės priežiūros centre.

metu išmeta dūmus Įrenginys pažeistas Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.

akumuliatoriaus autonomija Apsunkintos naudojimo sąlygos su didesniu srovės sunaudojimu Optimizuoti naudojimą ( 7.2.1 par.) Operatyvinių poreikių netenkinantis akumuliatorius Naudoti antrą akumuliatorių arba galingesnį akumuliatorių (15.1 par.) Akumuliatoriaus talpos sumažėjimas Įsigyti naują akumuliatorių Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.LT - 19 GEDIMAS GALIMA PRIEŽASTIS GEDIMO ŠALINIMO BŪDAS

įkroviklis neatlieka akumuliatoriaus įkrovimo Akumuliatorius į akumuliatoriaus įkroviklį įstatytas netinkamai Patikrinti, ar įstatyta teisingai (7.2.2 par.) Aplinkos sąlygos netinkamos Atlikti įkrovimą aplinkoje, kurios temperatūra yra tinkama (žiūrėti akumuliatoriaus / akumuliatoriaus įkroviklio instrukcijų knygelę) Nešvarūs kontaktai Nuvalyti kontaktus Akumuliatoriaus įkrovikliui trūksta įtampos Patikrinti, ar kištukas yra įvestas ir ar yra įtampa maitinimo lizde Akumuliatoriaus įkroviklis sugedęs Pakeisti originalia atsargine dalimi - Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus / akumuliatoriaus įkroviklio instrukcijų knygelę

14. Indikatorius (12. G

pav., 13.G pav.) ir toliau šviečia ksuotu režimu Automatinis valdymas nepavykęs Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą.

15. Indikatorius (12.G.

pav. 13.G pav.) ir toliau šviečia mirksėjimo režimu Akumuliatoriaus ryšio klaida Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą. Užrakintas rotorius Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą. Srovės perkrova Optimizuoti įrenginio naudojimą. PCB perkaito Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centrą. Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.

Galimi įvairaus galingumo akumuliatoriai, pritaikyti specialiems operatyviniams poreikiams (32 pav.). Šiam įrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“.

15.2 AKUMULIATORIAUS ĮKROVIKLIS

Įtaisas, naudojamas akumuliatoriaus įkrovimui: greitas (33.A pav.), standartinis (33.B pav.).

15.3 AKUMULIATORIŲ LAIKIKLIO KUPRINĖ

Įtaisas, leidžiantis laikyti du akumuliatorius ir tiekiantis elektros srovę, reikalingą įrenginio darbui. Tiekiamas su prijungimo kabeliu prie įrenginio (1.O pav.) ir su parinkikliu (11.B pav.), leidžiančiu pasirinkti vieną iš dviejų akumuliatorių (padėtis „1“ ir „2“) ir „OFF“.

15.4 AKUMULIATORIAUS SIMULIATORIUS

Prietaisas, jei įstatytas į įrenginio korpusą, leidžia naudoti akumuliatorių laikiklio kuprinę.LV - 1 UZMANĪBU: PIRMS APARĀTA LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU. Uzglabājiet to nākotnes vajadzībām.

2. Prisiima atsakomybę, kad įrenginys: :

Rankinė krūmapjovė/žoliapjovė / žolės pjovimas a) Tipas / Bazinis Modelis c) Serijos numeris d) Variklis: baterija

3. Atitinka direktyvose pateiktas

specifikacijas: e) Sertifikavimo įstaiga: Netaikoma

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis
