KASUTUSJUHEND BC 700e B STIGA

[4] Lõikeseadme maksimum pöördekiirus (nööripeaga)

[5] Lõikeseadme maksimum pöördekiirus (4-otsalise kettaga)

[6] Lõikelaius (nööripeaga)

[7] Lõikelaius (4-harulise teraga)

[8] Nööripea ühendus

[9] Nööripea läbimõõt (maks.)

[10] Lõikeseadme kood

[11] Kaitse kood

[12] Kaal koos akuga

[13] Murutrimmer

[14] Helirōhu tase (vastavalt ISO 3744:2010)

[15] Möötemääramatus

[16] Helivõimsuse mõõdetav tase (vastavalt ISO 3744:2010)

[17] Garanteeritud helivõimsuse tase (vastavalt 2000/14/EC)

[18] Võsalõikaja

[19] Eesmiselt käepidemelt käele üle kanduv vibratsioon (vastavalt ISO 3744:2010)

[20] Tagumiselt käepidemelt käele üle kanduv vibratsioon (vastavalt ISO 3744:2010)

[21] VALIKUD

[22] Lõikeseadme suure kiiruse lüliti

[23] Tellimusel lisatarvikud

[24] Aku

[25] Akulaadija

[26] Akukott

[27] Akusimulaator

(\*) Seda akut saab kasutada ainult koos akukott. Aku sisestamine masina korpusesse on keelatud.

a) MÄRKUS: deklareeritud koguvibratsiooni tase möödeti standardiseeritud testi käigus, mille abil on võimalik võrrelda omavahel erinevate tööriistade vibratsiooni. Deklareeritud koguvibratsiooni võib kasutada ka eeldatava vibratsiooni käes olemise hindamiseks.

b) HOIATUS: tegelikud tööriista kasutamisel tekkivad vibratsioonid võivad erineda deklareeritud koguvibratsiooni tasemest sõltuvalt tööriista kasutamise viisist. Seepärast tuleb töö ajal kasutusel võtta ohutusmeetodid, millega töötajat kaitsta: kandke kasutamise ajal kindaid, piirake masina kasutamise aega ja lühendage perioode, mille vältel hoitakse gaasihooba all.

EESTI - Algupärase kasutusjuhendi tõlge ET

3.1 Masina kirjeldus ja ettenähtud kasutamine..... 6
3.2 Ohutusmärgistus 6
3.3 Toote andmesilt 7
3.4 Põhikomponendid 7

1. KOKKUMONTEERIMINE 8

4.1 Monteeritavad komponendid.... 8
4.2 Käepideme paigaldamine 8
4.3 Kaitsete ja lõikemehhanismide lahti ja kokkumonteerimine....8
4.4 AKUKOTI PAIGALDAMINE (kui on saadaval). 9

1. JUHTSEADMED 9

5.1 Ohutuslüliti (aktiveerimine/inaktiveerimine) ... 9
5.2 Gaasitrikkel 10
5.3 Gaasi ohutusnupp 10

1. MASINA KASUTAMINE 10

6.1 Ettevalmistus.... 10
6.2 Ohutustestid....10
6.3 Käivitamine 11
6.4 Töötamine 11
6.5 Soovitused kasutamiseks.... 12
6.6 Seiskamine.... 12
6.7 Pärast kasutamist 13

1. REGULAARNE HOOLDUS 13

7.1 Üldteave 13
7.2 Aku....13
7.3 Masina ja mootori puhastamine 14
7.4 Lukustusmutrid- ja kruvid 14

1. ERAKORRALINE HOOLDUS 14

8.1 Lõikeseadme hooldus 14
8.2 Jõhvilõikuri tera teritamine.... 15

1. HOIDMINE....15

9.1 Masina hoiustamine 15
9.2 Aku hoiustamine.... 15

1. KÄITLEMINE JA TRANSPORT 15

2. TEENINDUS JA REMONT.... 15

3. GARANTII KATE 16
4. HOOLDUSTÖÖDE TABEL.... 16
5. RIKETE IDENTIFITSEERIMINE.... 16
6. LISASEADMED TELLIMISEL.... 18

15.1 Akud.... 18
15.2 Akulaadija 18
15.3 Akukott.... 18
15.4 Akusimulaator 18

1. ÜLDTEAVE

Juhendis on mõningad eriti olulised lõigud, mis puudutavad ohutust või töötamist, tähistatud teistest erinevast viisil:

TÄHELEPANU või TÄHTIS sisaldab täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada.

Sümbol tāhistab ohtu. Hoiatuse eiramine võib põhjustada inimvigastusi endale ja teistele ja/või rahalisi kahjusi.

Lõigud, mis on tähistatud hallide täppidega kontuuriga, näitavad lisaomadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei ole. Kontrollige, kas teie mudelil on need omadused olemas.

Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud juhi asukohast näoga sõidusuunas.

1.2 VIITED

1.2.1 Joonised

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 märgitakse tekstiga: "Vaadata jn 2.C" või lihtsalt "(jn 2.C)". Joonistel on illustreeriv tähendus. Tegelikud osad võivad joonistel kujutatutest erineda.

1.2.2 Pealkirjad

Juhend on jagatud peatükkideks ja lõikudeks. Lõigu „2.1 Väljaõpe“ pealkiri on lõigu „2. Ohutusnõuded“ alapealkiri. Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või p ja vastava numbriga. Näiteks: “ptk. 2 ”või, lõik. 2.1.

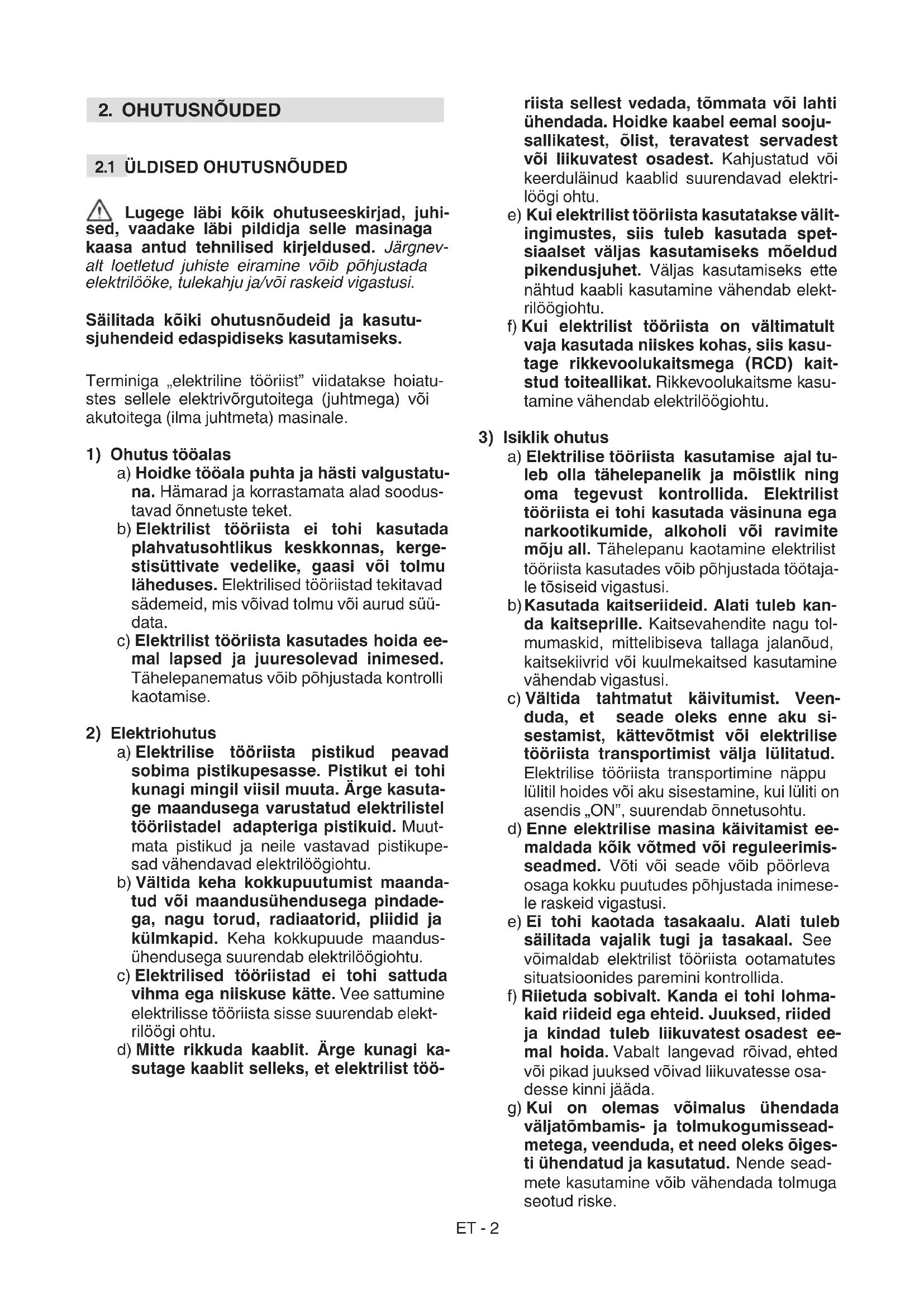

2. OHUTUSNÕUDED

2.1 ÜLDISED OHUTUSNÖUDED

⚠️ Lugege läbi kõik ohutuseeskirjad, juhised, vaadake läbi pildidja selle masinaga kaasa antud tehnilised kirjeldused. Järgnevalt loetletud juhiste eiramine võib põhjustada elektrilööke, tulekahju ja/või raskeid vigastusi.

Säilitada kõiki ohutusnõudeid ja kasutusjuhendeid edaspidiseks kasutamiseks.

Terminiga „elektriline tööriist“ viidatakse hoiatustes sellele elektrivõrgutoitega (juhtmega) või akutoitega (ilma juhtmeta) masinale.

1) Ohutus tööalas

a) Hoidke tööala puhta ja hästi valgustatuna. Hämarad ja korrastamata alad soodus-tavad önnetuste teket.
b) Elektrilist tööriista ei tohi kasutada plahvatusohtlikus keskkonnas, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrilist tööriista kasutades hoida eemal lapsed ja juuresolevad inimesed. Tähelepanematus võib põhjustada kontrolli kaotamise.

2) Elektriohutus

a) Elektrilise tööriista pistikud peavad sobima pistikupesasse. Pistikut ei tohi kunagi mingil viisil muuta. Ärge kasutage maandusega varustatud elektrilistel tööriistadel adapteriga pistikuid. Muutmata pistikud ja neile vastavad pistikupe-sad vähendavad elektrilöögiohtu.
b) Vältida keha kokkupuutumist maandatud või maandusühendusega pindadega, nagu torud, radiaatorid, pliidid ja külmkapid. Keha kokkupuude maandusühendusega suurendab elektrilöögiohtu.
c) Elektrilised tööriistad ei tohi sattuda vihma ega niiskuse kätte. Vee sattumine elektrilisse tööriista sisse suurendab elektrilöögi ohtu.
d) Mitte rikkuda kaablit. Ärge kunagi kasutage kaablit selleks, et elektrilist töö-

riista sellest vedada, tömmata või lahti ühendada. Hoidke kaabel eemal soojusallikatest, õlist, teravatest servadest või liikuvatest osadest. Kahjustatud või keerduläinud kaablid suurendavad elektri- löögi ohtu.
e) Kui elektrilist tööriista kasutatakse välitingimustes, siis tuleb kasutada spetsiaalset väljas kasutamiseks möeldud pikendusjuhet. Väljas kasutamiseks ette nähtud kaabli kasutamine vähendab elektrilöögiohtu.
f) Kui elektrilist tööriista on vältimatult vaja kasutada niiskes kohas, siis kasutage rikkevoolukaitsmega (RCD) kaitstud toiteallikat. Rikkevoolukaitsme kasutamine vähendab elektrilöögiohtu.

3) Isiklik ohutus

a) Elektrilise tööriista kasutamise ajal tu- leb olla tähelepanelik ja möistlik ning oma tegevust kontrollida. Elektrilist tööriista ei tohi kasutada väsinuna ega narkootikumide, alkoholi või ravimite mõju all. Tähelepanu kaotamine elektrilist tööriista kasutades võib põhjustada töötaja- le tõsiseid vigastusi.
b) Kasutada kaitseriideid. Alati tuleb kanda kaitseprille. Kaitsevahendite nagu tolmumaskid, mittelibiseva tallaga jalanõud, kaitsekiivrid või kuulmekaitsed kasutamine vähendab vigastusi.
c) Vältida tahtmatut käivitumist. Veenduda, et seade oleks enne aku sisestamist, kättevõtmist või elektrilise tööriista transportimist välja lülitatud. Elektrilise tööriista transportimine näppu lülitil hoides või aku sisestamine, kui lüliti on asendis „ON”, suurendab önnetusohtu.
d) Enne elektrilise masina käivitamist eemaldada köik võtmed või reguleerimisseadmed. Võti või seade võib pöörleva osaga kokku puutudes põhjustada inimesele raskeid vigastusi.
e) Ei tohi kaotada tasakaalu. Alati tuleb säilitada vajalik tugi ja tasakaal. See võimaldab elektrilist tööriista ootamatutes situatsioonides paremini kontrollida.
f) Riietuda sobivalt. Kanda ei tohi lohma-kaid riideid ega ehteid. Juuksed, riided ja kindad tuleb liikuvatest osadest eemal hoida. Vabalt langevad rõivad, ehted või pikad juuksed võivad liikuvatesse osadesse kinni jääda.
g) Kui on olemas võimalus ühendada väljatõmbamis- ja tolmukogumisseadmetega, veenduda, et need oleks õigesti ühendatud ja kasutatud. Nende seadmete kasutamine võib vähendada tolmuga seotud riske.

h) Ärge laske juhtuda, et te muutute masina sagedase kasutamisega omandatud vilumuse töttu ettevaatamatuks ja hakkate eirama masina ohutuspõhimõtteid. Hooletult toimimine võib vaid murdosa sekundiga põhjustada raskeid vigastusi.

4) Elektrilise tööriista kasutamine ja hoidmine

a) Elektrilist tööriista ei tohi üle koormata. Kasutada tööks sobivat elektrilist tööriista. Tööks sobiv elektriline tööriist teeb töö ära paremini ja kindlamalt ning kiirusel, milleks on projekteeritud.

b) Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat öigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb paran-dada.

c) Iga kord enne reguleerimistööd või osade vahetamist või enne elektrilise tööriista ära panemist võtke aku pesast välja. Need ettevaatusabinõud vähenda- vad elektrilise tööriista tahtmatu käivitumise ohtu.

d) Elektrilisi tööriistu tuleb hoida lastele kättesaamatus kohas ja neid ei tohi kasutada inimene, kes tööriista ja käesolevaid juhendeid ei tunne. Elektrilised tööriistad on asjatundmatu kasutaja käes ohtlikud.

e) Seista hea elektriliste tööriistade hoolduse eest. Kontrollida, et liikuvad osad oleksid ühel joonel ja liiguksid vabalt, et ei oleks katkiseid osasid või muid asjaolusid, mis võiksid mõjutada elektrilise tööriista töötamist. Kahjustuste korral tuleb elektriline tööriist enne kasutamist parandada. Paljude õnnetuste põhju-seks on puudulik hooldus.

f) Lõikeseadmed peavad olema teritatud ja puhtad. Lõikeseadmete korralik hooldus ja teravad lõikeelemendid väldib nende takerdumist ja kergendab kontrolli nende üle.

g) Kasutage elektrilist tööriista ja selle lisaseadmeid vastavalt juhendile, pidades sealjuures silmas töötingimusi ja sooritatava töö iseloomu. Elektrilise tööriista kasutamine ettenähtust erineval viisil vöib kaasa tuua ohtlikke olukordi.

h) Hoida käepidemed kuivad, puhtad ning öli- ja rasvavabadena. Libedad käepidemed ei võimalda tööriista käsitseda ja säilitada tööriista üle kontrolli ettenägematutes olukordades.

5) Akutoitel tööriistade kasutamine ja ette-vaatusabinõud

a) Laadige akusid vaid tootja soovitatud laadijaga. Üht tüüpi akude laadimiseks

mõeldud laadija võib teist tüüpi akudega põhjustada tulekahju.

b) Kasutage tööriistu ainult neile möeldud akudega. Teist tüüpi akude kasutamisel kaasneb kehavigastuse oht ja tuleoht.

c) Ajal, mil akut ei kasutata, hoidke seda eemal metallesemetest, nagu klambrid, mündid, kruvikeerajad, kruvid, naelad, mis võiksid luua ühenduse kahe akuklemmi vahel. Akuklemmide lühistamine võib põhjustada põletushaavu ja süttimist.

d) Halvas seisukorras akust võib lekkida vedelikku: vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputada koheselt veega. Silmadega kokkupuute korral pöörduda koheselt arsti poole. Akust välja voolanud vedelik võib põhjustada nahaärritusi või põletusi.

e) Ärge kasutage kahjustatud või muude- tud akuplokki või tööriista. Kahjustatud või muudetud akud võivad toimida ettear- vamatult ja seetõttu põhjustada tulekahju, plahvatuse või vigastusohtu.

f) Ärge pange akuplokki tulle ega liiga kõrge temperatuuri kätte. Tulle või temperatuurile üle 130 °C sattumine võib põhjustada plahvatust. MÄRKUS. Temperatuuri „130 °C“ asemel võib olla märgitud temperatuur „265 °F”.

g) Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhendis täpsustatud temperatuurivahemikku. Ebaõige või temperatuuril väljaspool ettenähtud temperatuurivahemikku laadimine võib akut kahjustada e suurendada tuleohtu.

6) Teenindus

a) Laske elektrilist tööriista parandada kvalifitseeritud spetsialistidel, kasutades ainult originaalvaruosi. Niiviisi säilib elektrilise tööriista ohutus.

b) Ârge kahjustatud akut kunagi paranda- ge. Akut tohib hooldada ainult tootja või vo- litatud teenusepakkuja.

2.2 VÕSALÕIKUR/MURUTRIM-MER OHUTUSEESKIRJAD

1) Väljaõpe

Öppige selgeks masina juhtseadmed ja selle õigesti kasutamine. Oppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada tuleohtu ja/või tõsiseid vigastusi.

- Ärge kunagi lubage masinat kasutada lastel või isikutel, kes pole tutvunud käesolevate

juhistega. Kohalikud nõuded võivad seada piiranguid kasutaja vanusele.

• Pidage meeles, et kasutaja vastutab teistele inimestele või nende varale põhjustatud kahjude eest. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.
• Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

2) Ettevalmistus

a) Isikukaitsevahendid

• Kanda liibuvat lõikekindlat kaitserõivastust, vibratsioonivastaseid kindaid, kaitseprille, tolmumaske, kuulmiskaitseid ja libisemiskindla tallaga turvajalanõusid.
• Kuulmiskaitsevahendite kasutamine vähendab ka suutlikkust kuulda hoiatusi (hüüdu või häiret). Olge tähelepanelik tööala vahetus läheduses toimuva suhtes.

b) Tööala / Masin

- Uurige hoolikalt läbi kogu tööala ja eemaldage köik, mida masin vöiks eemale paisata vöi mis vöiks kahjustada löikeseadet ja liikuvaid osi (kivid, oksad, traadid, luud, jne.).

3) Kasutamise ajal

a) Tööala

• Töötage ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures.
• Hoidke muud isikud, lapsed ja loomad tööalast väljas. Lapsi peab valvama mõni teine täiskasvanu.
• Vaadake, et teised inimesed oleksid masina tööraadiusest vähemalt 15 meetri kaugusel ja keerulisema lõikamise puhul vähemalt 30 meetri kaugusel.

- Ärge töötage märja rohu, vihma või tormiohuga, eriti äikese võimaluse korral.

- Võimaluse korral vältige töötamist märjal, libedal, ebatasasel või järsul pinnal, kus ei ole tagatud juhi stabiilsus.

- Masinat ei tohi jätta vihma kätte või niiskesse keskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.

- Olge eriti tähelepanelik maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pöörake tähelepanu takistusele, mis võivad piirata nähtavust.

- Pöörata tähelepanu järsakute, kraavide või piirete ääres.

- Niitke kallakuga risti, mitte kunagi üles/alla suunas, olge suunda muutes ettevaatlik, hoidke alati tasakaalu ning jääge alati lõikeseadmest allapoole.

- Kui masinat kasutatakse tee lähedal, pöörake tähelepanu liiklusele.

b) Käitumine

• Töö ajal tuleb masinat hoida alati tugevalt kahe käega, hoides mootorit kehast paremal ning löikemehhanismi vöökohast madalamal. Ärge sirutage kätt liiga kaugele välja.
• Vältida keha kontakti massi või maandusega pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.
• Võtta sisse muutumatu ja stabiilne asend ning olla ettevaatlik.

- Ärge kunagi jookske, vaid köndige.

- Masin peab töö ajal olema alati kinnitatud rakmete külge.

- Hoida käed ja jalad alati lõikeseadmest eemal nii käivitamise kui masina kasutamise ajal.

- Tähelepanu: lõikeelement pöörleb veel paar sekundit ka pärast välja lülitamist ja mootori seiskamist.

- Pöörata tähelepanu materjalide võimalikule eemalepaiskamisele lõikeseadme poolt.

- Arge lõöge lõikeseadmega kõvasti vastu väliskehasid/takistusi. Kui lõikeseade läheb vastu takistust/eset, võib tekkida tagasilöök (kickback). Selline kokkupuude võib põhjustada järsu liikumise tahapoole, tõugates lõikeseadet üles ja töötaja poole. Tagasilöögi tagajärjel võib kaduda kontroll masina üle, mis võib põhjustada väga tõsiseid tagajärgi. Tagasilöögi vältimiseks võtke kasutusele järgmised ettevaatusabinõud:

• Hoidke masinat kindlalt, kahe käega, säilitage keha ja käsivarre asend, mis lubab vastulöögi jõule vastu seista.
• Ärge sirutage käsivarsi liiga kõrgele ning niitke vöökõrgusest allpool.
• Kasutage ainult tootja soovitatud lõikeseadmeid.
• Lõikeseadme hooldamisel pidage kinni tootja juhistest.

- Pöörata tähelepanu vigastustele, mis võivad tekkida jõhvi lõikamise seadmest.

Purunemiste või õnnetuste korral töö ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustage koheselt olukorrare vastavate esmaabivõtetega ja pöörduge vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu "Raynaudi sündroom" või "valge käsi") eriti neile, kes

kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sörmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga.

c) Kasutuspiirangud

• Masinat ei tohi kasutada inimesed, kes ei suuda seda kindlalt kahe käega hoida ja/või hoida töö ajal jalgadel kindlalt tasakaalu.
• Kahjustatud, puuduvate või valesti paigaldatud kaitsetega masina kasutamine on keelatud.
• Ärge kasutage masinat, kui lisaseadmed/ vahendid ei ole paigaldatud ettenähtud punktidesse.
• Ärge eemaldage, lülitage välja, välistage ega manipuleerige olemasolevaid ohutussüsteeme.
• Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat öigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.
• Masinat ei tohi ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; Sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

4) Hooldus, hoidmine

Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse.

a) Hooldamine

• Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada.
• Masina reguleerimisel olge ettevaatlik, et sõrmed ei jääks liikuva lõikeseadme ja masina liikumatute osade vahele.

Antud kasutusjuhendis toodud müra- ja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeseadme kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavad meetmed, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; hooldage masinat korralikult, kandke kuulmiskaitsevahendeid ja tehke töö ajal pause.

b) Hoidmine

- Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

2.3 AKU / AKULAADIJA

TÄHTIS Järgmised ohutusnõuded on lisaks hõlmavad masinaga tarnitud aku ja akulaadija juhise ohutusnõuetele.

• Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.
• Kasutada ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine vöib esile kutsuda vigastusi vöi tuleohtu.
• Veenduda, et seade oleks enne aku sisestamist välja lülitatud. Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada tulekahju.
• Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.
• Ärge kasutage akulaadijat kohtades, kus on tuleohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jms. Laadimise ajal akulaadija soojeneb ja võib kaasa tuua tulekahju.
• Akumulaatorite transportimise ajal pöörata tähelepanu, et poolused omavahel kokku ei puutuks ja transportimiseks ei tohi kasutada metallnõusid.

2.4 KESKKONNAKAITSE

Masina kasutamisel järgige alati keskkonnanõudeid, see on meie kõigi kooselu ja keskkonna huvides.

Ärge häirige naabreid. Kasutada masinat ainult mõistlikel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).

Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohltliku kõrvaldamist; neid jääke ei tohi visata tavaprügi hulka, vaid need tuleb eraldada ja viia kogumiskeskustesse, kus materjalid ümber töödeldakse.

Pidage jäätmematerjalidest vabanemisel kinni kohalikest määrustest.

Kui masin kasutuselt kõrvaldatakse, ärge visake seda ära koos olmejäätmetega, vaid viige see jäätmekogumispunkti, järgides kehtivaid kohalikke määrusi.

Ärge visake elektrilisi seadmeid olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle rakendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui

elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt.

Li-ion

Kui akude tööiga on läbi, kõrvaldage need ohutult ja keskkonnasõbralikult kasutuselt. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eraldada ja viia jäätmekogumispunkti, kus võetakse vastu liitiumioonakusid.

Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võtmist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine järgi.

2.5 LISAOHUD

Isegi kui järgitakse köiki ohutuseeskirju, võib siiski esineda teatud jääkriske, mida ei saa välistada. Sõltuvalt masina tüübist ja ehitusest võivad võimalikud etteaimatavad ohud olla:

• Materjalide, mis võivad kahjustada silmi, eemalepaiskumine;
• Kuulmiskahjustused, kui ei kanta mingit akustilist kaitset.

3. MASINA TUNDMAÕPPIMINE

3.1 MASINA KIRJELDUS JA ETTENÄHTUD KASUTAMINE

See on aiatehnika masin, täpsemalt kaasaskantav akutoitel murulõikur/trimmer.

Seade koosneb peamiselt mootorist, mis juhib lõikeseadet erinevate funktsioonide täitmiseks.

Kasutajale on masina kasutamisel abiks rakmed ning kõiki juhtseadmeid saab kasutada lõikeseadmest ohutus kauguses.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja ehitatud:

• heina ja puitumata taimkatte lõikamiseks nailonjõhvi abil, mis asub trimmeripeas;
  – kõrge heina, kuivade okste, raagude ja puitunud põõsaste okste läbimõõduga kuni 2 cm lõikamiseks, kasutades metallist või plastmassist lõiketerasid;

- kasutamiseks ainult ühe töötaja poolt korraga.

3.1.2 Ebaõige kasutus

Ükskõik milline muu kasutus, mis erineb ülalnimetatutest, võib osutuda ohtlikuks ja põhjustada kahjusid inimestele ja/või asjadele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• masina kasutamine pühkimiseks, kallutades trimmeripead. Mootori jõul võivad esemed ja väiksemad kivid paiskuda 15 meetri kaugusele ja kaugemalegi, tekitades niiviisi kahjusid või vigastades inimesi;
• hekkide tasandamine või muud tööd, milles lõikeseadet ei kasutata maapinna kõrgusel;
• puude, põõsaste ja lillede lõikamine ja pügamine;
  – puude pügamine;
• masina kasutamine mittetaimse päritoluga materjali löikamiseks;
• masina kasutamine nii, et lõikeseade asub töötaja vöökohast kõrgemal;
• parkides, spordikeskustes, teepeenardel, põldudel ja metsades kasutamine.
• lõikeseadmete kasutamine, mis ei esine tabelis "Tehnilised andmed". Tõsiste haavade ja vigastuste oht.
• masina kasutamine rohkem kui ühe inimese poolt.

TÄHTIS Masina ebaõige kasutus muudab garantii kehtetuks ja välistab igasuguse tootjapoolse vastutuse, jättes kasutaja kanda kõik kulukohustused, mis tulenevad talle endale või teistele isikutele tekitatud kahjust või vigastustest.

3.1.3 Kasutaja tüüp

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on ette nähtud harrastuskasutuseks.

3.2 OHUTUSMÄRGISTUS

Masina peal on kujutatud mitmesugused sümbolid( (jn 2). Nende eesmärgiks on meenutada kasutajale juhiseid, mida tuleb tähelepanelikult ja piisava ettevaatlikkusega järgida.

Sümbolite tähendus:

TÄHELEPANU! OHT!

Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele.

Ettevaatust! Lugeda juhendeid enne masina kasutamist.

Oht! Kasutage kuulmiskaitsevahendeid, prille ja kaitsekiivrit.

Kandke kaitsekindaid ja -jalatseid.

EEMALEPAISKAMISE OHT!

Olge tähelepanelik esemete võimaliku paiskumise suhtes lõikeseadmelt, mis võib inimesi raskelt vigastada ja asju kahjustada.

EEMALEPAISKAMISE

OHT! Masina kasutamise ajal peavad inimesed ja loomad olema vähemalt 15 m kaugusel!

Olge ettevaatlik tera tagasilöögi suhtes.

Ärge kasutage ketassae kettaid. Oht: Ketassae ketaste kasutamine mudelitega, millele need pole ette nähtud, seab kasutaja raskesse kehavigastuste ohtu ja isegi surmaohtu.

Masin ei tohi olla vihma või niiskuse käes.

TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Tellige asendussildid volitatud teenindusest.

3.3 TOOTE ANDMESILT

Masina andmesildil on märgitud järgmised andmed (jn 1):

1. Müravõimsuse tase
2. Vastavusmärgistus
3. Tootmisaasta
4. Masina tüüp
5. Ehitaja viitemudel
6. Registreerimisnumber
7. Ehitaja nimi ja aadress
8. Tootekood

Kirjutage masina identifitseerimisandmed kaane tagaküljel olevale sildile öigetesse lahtritesse.

TÄHTIS Volitatud teeninduse poole pöördudes edastage alati toote andmesildil toodud teave.

TÄHTIS Vastavusdeklaratsiooni näidis on kasutusjuhendi viimastel lehekülgedel.

3.4 PÕHIKOMPONENDID

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Joon.1):

A. Mootor: käitab ülekandevölli ja nurkülekande abil löikeseadme.
B. Vars: ühendab tagumist käepidet mootoriplokiga.
C. Lõikeseade: taimede lõikamiseks mõeldud seade
1. Trimmeripea: nailonjõhviga lõikeseade.
2.3, 4 otsaga tera: metallketta lõikamise vahend (karbis).
D. Lõikeseadme kaitse: ohutusseade, mis takistab lõikeseadme kogutud esemetel masinast eemale paiskumist.
E. Eesmine käepide: poolringi kujulise käepideme abil juhitakse masinat ning sellele on paigutatud jalakaitse.
F. Tagumine käepide: masina juhtimiseks, sellel asuvad lülitid käivitamiseks/väljalülitamiseks/kiirendamiseks.
G. Juhtraud: varrega asümmeetriliselt risti asetsev sarvekujuline juhraud; kasutatakse masina juhtimiseks, selle paremal küljel on peamised juhtnupud sisse-väljalülitamiseks ja kiirendamiseks.
H. Jalakaitse: ohutuskaitse, mis takistab soovimatut jala vastu lõikeseadet minekut.
I. Rakmed: riidest rihmast valmistatud seade, mis pannakse üle ölgade, et toetada töö ajal masinat.
1. üks rihm

1. topeltrihm

J. Kinnituskoht (rakmetel): masina rakmete külge ühendamise koht.

K. Terakaitse (masina teisaldamise ja transpordi jaoks): kaitseb soovimatu kokkupuute vastu lõikeseadmega, mis võiks muidu põhjustada tõsiseid vigastusi.

L Aku (kui ei ole masinaga kaasas, vt p 15.1 „tellitavad lisaseadmed): tagab tööriista elektritoite; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis.

M. Akulaadija (eraldi tellimisel, lõik 15.2): seade aku laadimiseks. Saadaval on kaks akulaadija mudelit: M1 (aku kiirlaadimine); M2 (aku tavalaadimine).

N. Akukott (lisaseadmed tellimisel, lõik. 15.3): seade, kuhu akud asetatakse.

O. Ühenduskaabel: kaabel, mida kasutatakse masina ühendamiseks akukotiga.

P. Akusimulaator (lisaseadmed tellimisel, lõik. 15.4): seade, mis võimaldab masina korpusse paigaldatuna kasutada akukotti.

4. KOKKUMONTEERIMINE

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu.

Ladustamis- ja transpordieesmärgil on möningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist. Järgige allolevaid instruktsioone.

⚠ Pakkige lahti ja monteerige ainult tasasel ja kõval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutades alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Monteerimisel kasutatavad komponendid on kaasa pakitud.

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et komponente mitte kaotada.
2. Tutvuge kastis kaasas oleva dokumentatsiooniga, sealhulgas käesoleva juhendiga.
3. Võtke kõik pealemonteerimata komponendid kastist välja.
4. Tõstke masin kastist välja.
5. Kõrvaldage kast ja pakkematerjal vastavuses kohalike eeskirjadega.

⚠ Enne monteerimist vaadake, kas aku on oma kohal.

4.2 KÄEPIDEME PAIGALDAMINE

4.2.1 Eesmise käepideme paigaldamine

1. Eesmise käepideme asend (Joon. 3.A) ridval (Joon. 3.B).
2. Paigaldage jalakaitse (joon 3.C) käepidemele, kindlustades, et see jääks suunatuks vasakule.
3. Kinnitage käepide kruvidegajalakaitsmele (Joon. 3.D) ja mutritega (Joon. 3.E).

4.2.2 Juhtraua paigaldamine

1. Keerake lahti kesknupp (jn 4.A) ja eemaldage kork (jn 4.B).
2. Paigaldage juhtraud (jn 4.C) ja veenduge, et juhtseadised jääksid paremale poole.
3. Seadke juhtraud võimalikult mugavasse tööasendisse ja lukustage see korgi (jn 4.B) ja nupuga (jn 4.A).

MÄRKUS Keerake lahti nupp (jn 4.A), kui tahate juhtrauda ladustamise otstarbel möötmete vähendamiseks pöörata.

4.3 KAITSETE JA LÕIKEMEHHANISMIDE LAHTI JA KOKKUMONTEERIMINE

⚠️ Kandke kaitsekindaid.

TÄHTIS Kui vahetate lõikeseadet, eemaldage aku oma korpusest ja demonteerige kõik osad.

4.3.1 Lõikemehhanismide valimine

Valige nende üldjuhiste järgi tööks köige paremini sobiv löikeseade:

• trimmeripea suudab lõigata kõrget rohtu ja mitte-puitunud taimestikku aedade, seinte, vundamentide, kõnniteede, puude ümbruse jms lähedale või aia teatud ala puhastamiseks;
• 3- ja 4-otsalised terad sobivad võsa ja väikeste kuni läbimõõduga 2 cm põõsaste lõikamiseks.

4.3.2 Lõikeseadme kaitse paigaldamine

1. Asetage kaitse (jn 5.A) kohakuti mootori avadega (jn 5.B).
2. Keerake kruvid (jn 5.C) lõpuni kinni.

MÄRKUS Lõikeseadme kaitsmel on järgmine sümbol:

See näitab lõikeseadme pöörlemissuunda.

4.3.3 Lõikeseadme monteerimine ja demonteerimine

4.3.3.a Trimmeripea paigaldamine

1. Hoidke nuppu (jn 6.A) pea keeramise ajal all, kuni pea klõpsuga kohale fikseerub, lukustades väntvõlli ja jõhvipea korpuse (jn 6.B).
2. Paigaldage lõikejoone pea (Fig. 6.B) keerates seda kellaosuti suunas.

TÄHTIS Trimmeripea kasutamisel peab alati paigaldama jõhvilõikuri (jn 7.A). Tarnimisel on masina niitmisdiameeter seadistatud 38 cm.

4.3.3.b Trimmeripea eemaldamine

1. Hoidke nuppu (jn 6.A) pea (jn 6.B) keeramise ajal all, kuni pea klöpsuga kohale fikseerub, lukustades väntvölli ja jõhvipea korpuse.
2. Eemaldage traadi pea (Joon..6.B) keerates seda kellaosutile vastupidises suunas.

4.3.3.c 3-otsalise, 4-otsalise tera paigaldamine

Terakaitse paigaldamine.

1. Paigaldage tera (jn. 8.B) ja välimine röngasmutter (jn 8.C) laiem osa tera suunas.
2. Paigaldage välimine kauss (jn 8.D) mutrit (jn 8.E) pingutamata.
3. Vajutage nuppu (jn 8.A) ja keerake tera käega (jn 8.B), kuni see haakub avasse sisemises rõngasmutris, blokeerides nii pöörlemise.
4. Kinnitage mutter (Joon. 8.E) pääripäeva, kasutadades kaasasolevat mutrivõtit.
5. Eemaldage võti, et tagada telje pöörlemine.

4.3.3.d 3-otsalise, eemaldamine 4-otsalise tera

Terakaitse paigaldamine.

1. Vajutage nuppu (jn 8.A) ja keerake tera käega (jn 8.B), kuni see haakub avasse sisemises rõngasmutris, blokeerides nii pöörlemise.

2. Keerake mutter (jn 8.E) vastupäeva lahti ja eemaldage välimine kauss (jn 8.D).

3. Eemaldage välimine röngasmutter (jn 8.C), seejärel eemaldage tera (jn 8.B).

4.4 AKUKOTI PAIGALDAMINE (KUI ON SAADAVAL)

Akukott tarnitakse kokkupanduna (jn 1.N) ja seda saab käsitsi kandmiseks rihma toest vabastada (jn 9).

Akukoti vabastamiseks vajutage kahte ülemist nuppu (joonis 9.A).

Akusektsioonid asuvad seljakoti mölemal küljel (jn 10).

Seljakoti paremalt küljelt leiate järgmise:

• kaabli pesa (joon. 11.A)
• akuselektor (Joon. 11.B)
• üks USB-port muude seadmete (nt mobiiltelefonide) laadimiseks (joonis 11.C)

Lahtiste kaablite vältimiseks on mõlemal küljel ja taga sooned, millesse toitejuhtme saab sisestada.

5. JUHTSEADMED

5.1 OHUTUSLÜLITI (AKTIVEERIMINE/INAKTIVEERIMINE)

Vajutage seda nuppu (jn 12.C, jn 13.C) masina elektrisüsteemi aktiveerimiseks/inaktiveerimiseks; vastav LED lülitub sisse (jn 12.E, jn 13.E).

Vajutage lõikekiiruse valimiseks kiirusnuppu (jn 12.D, jn 13.D); süttivad 2 vastavat LED-i (jn 12.F, jn 13.F). Kui töö katkestatakse (masinat välja lülitamata), jätkab masin tööd eelnevalt valitud kiirusel.

Tuled ei põle: elektrisüsteem on välja lülitatud (OFF).

TÄHTIS teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist.

Masina rikke korral süttib hoiatusikoon (jn 12.G, jn 13.G) (vt rikkeotsingu tabelit, lõik 14).

5.2 GAASITRIKKEL

Käivitab lõikeseadme ja muudab selle kiirust.

Gaasitriklit (jn 12.A, jn 13.A) saab kasutada vaid siis, kui samal ajal on alla vajutatud gaasi ohutusnupp (jn 12.B-M, jn 13.B-M).

Lõikeseade peatub, kui hoob või ohutuslüliti lahti lasta.

Gaasi ohutusnupp (jn 12.B-M, jn 13.B-M) võimaldab kasutada gaasitriklit (jn 12.A, jn 13.A).

6. MASINA KASUTAMINE

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu.

6.1 ETTEVALMISTUS

Enne tööd tuleb masinat selle ohutu ja efektiivse kasutamise tagamiseks kontrollida:

1. kontrollige, et aku ei oleks oma kohale asetatud;
2. Seadke masin hästi toestatult ja horisontaalses asendis maapinnale.
3. valige lõikeseade vastavalt tööle, vt lõiku (4.3.1);
4. kontrollige akut (osa 6.1.1);
5. pange rakmed selga (vt lõik 6.1.2).

6.1.1 Aku kontroll

Masin tarnitakse akuta.

Ostke tööks sobivate omadustega aku ja laadige see järgides aku juhendit.

Nimekirja selle masina jaoks heakskiidetud akudest leiab tehniliste andmete tabelist. Iga kord enne kasutamist:

- kontrollige, kas aku on laetud, järgige aku kasutusjuhendi juhiseid.

6.1.2 Rakmete kasutamine

Rakmed tuleb selga panna enne masina kinnitamist ühenduse külge ja rakmete rihmad peavad olema reguleeritud vastavalt töötaja pikkusele ja kogukusele.

Kasutage alati masina kaaluga sobivaid rakmeid:

- kui masin kaalub vähem kui 7,5 kg, võib kasutada nii ühe kui ka kahe rihmaga mudeleid;

- kui masin kaalub rohkem kui 7,5 kg, tuleb kasutada topeltrihmaga mudelit.

- Ühe rihmaga mudelid

Rakmed tuleb peale panna enne, kui masin lisaseadme külge kinnitatakse.

Rihm (jn 14.A) peab minema üle vasaku öla parema külje suunas.

Rihma tuleb kanda:

- toega (jn 14.A.1), masina karabiinhaagiga (jn 14.A.2) ja kiirvabastushaagiga (jn 14.A.3) paremal küljel.

- Topeltrihmaga mudelid

Rakmed tuleb peale panna enne, kui masin lisaseadme külge kinnitatakse.

Rihma (jn 14.B) tuleb kanda:

– toega (jn 14.B.1), masina karabiinhaagiga (jn 14.B.2) ja kiirvabastushaagiga (jn 14.B.3) paremal küljel. – kiirvabastushaagiga ees (jn 14.B.3).

- rihma üleminekuga kasutaja seljal (jn 14.B.4). - õigesti kinnitatud pannaldega (jn 14.B.5).

Rihmad tuleb pingutada, et need jaotaks raskuse ölgadele ühtlaselt.

6.1.3 Akukoti kasutamine (kui on saadaval)

1. Sisestage aku akukoti ühte sektsiooni (jn 10) ja lükake seda, kuni kuulete klõpsatust, mis annab märku selle kohale lukustumisest ja elektriühenduse loomisest.
2. Ühendage akukoti kaabel spetsiaalsesse pistikupessa (jn 11.A) ja pöörake seda, kuni kuulete klõpsatust, mis annab märku selle lukustumisest ja elektriühenduse loomisest.
3. Kohandage rihmu ja sulgege rakmed eest (jn 15).

6.2 OHUTUSTESTID

Tehke järgmised ohutustestid ja veenduge, et tulemused vastaksid tabelites toodule.

⚠ Ohutusteste tuleb teha enne masina kasutamist.

6.2.1 Üldkontrollid

Objekt Tulemus
Käepidemed (Joon. 1.E; jn 1.G).	Puhtad, kuivad, korralikult kinnitatud masina külge.
Lõikeseadme kaitse (Joon 1.D).	Korralikult ja kindlalt masina küljes, ei ole kulunud ega kahjustatud.
Rakmete ühenduspunkt (jn 1.J).	Õiges asendis.
Masina ja lõikeseadme kruvid..	Korralikult kinni (mitte lõdvad).
Lõikeseade (jn 1.C.1; joon 1.C.2).	Puhas, mitte kulunud ega kahjustatud.
Metalltera (kui paigaldatud) (joon. 1.C.2).	Terav.
Aku (jn 1.L) Korpus terve, ei	mingeid lekkeid.
Jahutusõhu avad (osa 7.3).	Ummistumata.
Masin Kulumis- ja	kahjustusjälgedeta.
Gaasitrikkel (jn 12.A, jn 13.A), gaasi ohutusnupp (jn 12.B, jn 13.B).	Nupud peavad liikuma vabalt, mitte jõuga.
Proovijuhtimine Ebanormaalset	vibratsiooni ei ole.Ebaharilik heli puudub.

6.2.2 Masina töötamise test

Toiming Tulemus
1. Paigaldage aku oma kohale (osa 7.2.3);2. vajutage ohutusnuppu (jn 12.C, jn 13.C).	LED (jn 12.E, jn 13.E) peab süttima (elektrisüsteem on aktiveeritud).
1. Käivitage masin (löik 6.3);2. vajutage gaasitriklit (jn 12.A, jn 13.A) ja gaasi ohutusnuppu (jn 12.B, jn 13.B) samaaegselt;3. vabastage gaasitrikkel (jn12.A, jn 13.A) ja gaasi ohutusnupp (jn 12.B, jn 13.B).	1. Lõikeseade ei tohi liikuda.2. Lõikeseade peab liikuma.3. Juhtnupud peavad oma asendisse naasma ise ja kiirest ning tera peab seiskuma.
Vajutage ainult gaasitriklit (jn 12.A, jn 13.A).	Gaasitrikkel on lukus.

⚠️ Kui mõni tulemustest ei vasta tabelites märgitud tulemustele, siis ei ole võimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

6.3 KÄIVITAMINE

6.3.1 Käivitamine akult

1. Eemaldage terakaitse (jn 1.K) (kui on kasutusel).
2. Kontrollige, et lõikeseade ei puudutaks maapinda ega muid esemeid.
3. Paigaldage aku õigesti oma sektsiooni (jn 16) (lõik 7.2.3).
4. Vajutage ohutusnuppu (jn 12.C, jn 13.C). Vajutage gaasitriklit (jn 12.A, jn 13.A) ja gaasi ohutusnuppu (jn 12.B-M, jn 13.B-M) samaaegselt.

6.3.2 Käivitamine akusimulaatoriga (kui on saadaval)

1. Eemaldage terakaitse (jn 1.K).
2. Kontrollige, et lõikeseade ei puudutaks maapinda ega muid esemeid.
3. Paigaldage akusimulaator (jn 16.P) õigesti oma sektsiooni masinas (jn 16.A).
4. Ühendage akusimulaatoriga ühenduskaabel (jn 16.O).
5. Valige valitsaga aku (jn 11.B)
6. Vajutage ohutusnuppu (jn 12.C, jn 13.C).
7. Vajutage gaasitriklit (jn 12.A, jn 13.A); Vajutage gaasitriklit (jn 12.A, jn 13.A) ja gaasi ohutusnuppu (jn 12.B-M, jn 13.B-M) samaaegselt.

6.4 TÖÖTAMINE

MÄRKUS Enne esmakordset kasutamist tutvuge masinaga ja omandage sobivad lõikamistehnikad, veenduge rakmete õiges paigalduses, hoidke masinat kindlalt käes ja tehke sellega tööliigutusi.

Masinaga töötamiseks toimige järgmiselt:

• masin olema ühendatud korralikult selga pandud rakmete külge (vt löik 6.1.2).
• Töö ajal tuleb masinat hoida alati tugevalt kahe käega, hoides jõuallikat kehast paremal ning lõikemehhanismi vöökohast madalamal.

MÄRKUS Kasutuse ajal on aku kaitstud täieliku tühjaks saamise eest kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö.

MÄRKUS Aku kestvus (ja seega ühe laadimisega niidetava ala suurus) sõltub paljudest teguritest (lõik 7.2.1).

MÄRKUS Kui masinat ei kasutata minut aega, lülitub see automaatselt välja.

6.4.1 Töövötted

6.4.1.a Trimmeripea

⚠ Kasutada AINULT nailonnööri. Metallist, plastkattega metallist ja/või trimmeripeale mittesobivad jõhvid võivad põhjustada raskeid kehavigastusi ja haavu.

a. Liikumine lõigates (niitmine)

Kõndige ühtlases tempos, liigutage seadet kaares nagu vikatit ilma, et kallutaksite töö ajal trimmeripead (jn 17).

Alustage lõikamist väikesel alal õigel kõrgusel, et saavutada ühtlane lõikekõrgus, hoides lõikejõhvi pead maapinnast konstantsel kaugusel.

Raskema niitmise jaoks võib trimmeripea kallutada vasakule 30-kraadise nurga alla.

⚠ Töövõte ei ole lubatud, kui selle käigus vöib tekkida paiskuvate esemete oht, mis vöiks kahjustada esemeid vöi vigastada inimesi.

b. Täppisniitmine

Hoidke masinat kergelt kaldus nii, et trimmeripea alumine serv ei puutuks vastu maad ning lõikejoon jõuaks soovitud kohta, lõikeseade peab jääma töötajast eemale.

c. Lõikamine piirdeaedade / vundamentide ääres

Lähendada trimmeripea aeglaselt piirdeaedadele, postidele, kividele, müüridele vms ilma neile suure hooga vastu minemata (jn 18).

Kui nöör põrkub vastu tugevat takistust, võib see katki minna või kuluda; kui aga jääb aeda kinni, võib äkiliselt rebeneda.

Igal juhul võib könniteede, vundamentide, müüride jne. ümber lõikamine põhjustada tavalisest suuremat jõhvi kulumist.

d. Puude ümber niitmine

Liikuge ümber puu vasakult paremale, tüvele aeglaselt lähenedes, nii et jõhv ei põrkaks vastu puud ja hoides trimmeripead kergelt ettepoole kaldus (jn 19).

Arvestage, et nailonnöör võib vikseid põõsaid rebestada või kahjustada ja et nailonnööri kokkupuude pehmekooreliste põõsaste või puude tüvedega võib taime tõsiselt kahjustada.

6.4.1.b 3 otsaga tera, 4 otsaga tera

Alustage lõikamist taimkatte kohalt, seejärel langetage lõiketera oksade lõikamiseks, purustades need väikesteks tükkideks (jn 20).

6.4.2 Jõhvi pikkuse reguleerimine töö ajal

Masina trimmeripea laseb jõhvi automaatselt välja.

Jõhvi pikkust reguleeritakse:

• kui jõhv kulub ja muutub lühemaks;
• kui mootori kiirus tundub tavapārasest suurem;
• kui märgatakse niitmise efektiivsuse vähenemist.

Jõhvi trimmeripeast välja laskmiseks:

• lööge trimmeripead korraks vastu maad (jn 21) kui gaasitrikkel on lõpuni vajutatud;
• jõhv tuleb automaatselt peast välja ja jõhvilõikur (jn 7.A) lõikab üleliigse osa maha.

6.5 SOOVITUSED KASUTAMISEKS

Kasutamise ajal on soovitatav masina ümber mähkunud rohi regulaarselt eemaldada, et mootor üle ei kuumeneks (jn 1.A), samuti eemaldage rohi lõikeseadme kaitsme alt (jn 1.D).

Toimige allkirjeldatud viisil:

– Peatage masin (osa 6.6);
– Eemaldage aku (lõik 7.2.2);
- kandke kaitsekindaid;
- eemaldage kruvikeerajaga kinnijäänud taimed, et mootor saaks korralikult jahtuda.

6.6 SEISKAMINE

Masina seiskamiseks:

1. Vabastage gaasitrikkel (jn 12.A, jn 13.A).
2. Inaktiveerige ohutusnupp (jn 12.C, jn 13.C).
3. Oodake lõikeseadme seiskumist.

⚠️ Pärast masina seiskamist kulub terade peatumiseni mitu sekundit.

TÄHTIS Masin tuleb alati peatada liikumise ajal ühelt tööalalt teisele.

⚠️ Teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist.

6.7 PÄRAST KASUTAMIST

6.7.1 Pärsat akuga kasutamist

• Eemaldage aku oma sektsioonist (jn 22.B) ja laadige seda (löik 7.2.2).
• Kui lõikeseade on peatatud, paigaldage terakaitse (jn 1.K).
• Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.
• Puhastage masin (par. 7.3).
• Veenduge, et ei ole lahtiseid või kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

6.7.2 Pärast akusimulaatoriga kasutamist (kui on saadaval)

1. Seadke akukoti valits väljalülitatud asendisse (OFF) (jn 11.B).
2. Eemaldage masinast akusimulaator (jn 22.P).
3. Eemaldage akukott.
4. Lahutage ühenduskaabel akusimulaatorist (jn 22.O) ja akukotist (jn 11.A).
5. Eemaldage aku kotist (jn 23) ja laadige seda (lõik 7.2.2);
6. Laske mootoril jahtuda, enne kui selle suletud ruumi jätate;
7. Puhastage (par. 7.3);
8. Veenduge, et ei ole lahtiseid või kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

TÄHTIS Alati kui töö masinaga lõpetatakse või see jäetakse järelevalveta tuleb eemaldada aku (löik 7.2.2) ja paigaldada terakaitse.

7. REGULAARNE HOOLDUS

7.1 ÜLDTEAVE

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu.

Enne mistahes hooldustööd:

• seisake masin;

• Eemaldage aku selle korpusest ja laadige see (osa 7.2.2);

• kui lõikeseade seisab, paigaldage terakaitse (välja arvatud tera ennast puudutavate tööde korral);

• Enne suletud ruumi jätmist laske mootoril jahtuda;
• kandke sobivaid riideid, töökindaid ja kaitseprille

• lugege juhiseid.

• Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud "Hooldustabelis" (ptk 13). Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal.

• Mitte-originaalvaruosad ja -seadmed võivad avaldada masina ohutusele ja töötamisele negatiivset mõju. Tootja ei vastuta sellisel juhul kahjude või vigastuste eest.
• Originaalvaruosi pakuvad volitatud teenindused ja edasimüüjad.

TÄHTIS Köik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

7.2 AKU

7.2.1 Aku kestvus

Aku kestvus ( ja seega töödeldava tööala suurus enne taaslaadimist) söltub peamiselt:

a. keskkonnateguritest, mis tekitavad suurema energiatarbimise:
– tiheda, kõrge, niiske muru niitmine;
b. kasutaja käitumisest, kes peaks vältima:
- masina sagedast sisse- ja väljalülitamist töötamise ajal;
- töö suhtes vale tööviisi või vale lõikeseadme valimine (lõik 6.4);
- pügatavale taimestikule ebakohase niitmiskiiruse valimine.

Aku kestvuse pikendamiseks on alati soovitav:

• niita ainult kuiva taimestikku;
• valida niitmiskiirus, mis sobib taimede olukorraga;
• kasutada tööle köige sobivamat tööviisi ja lõikeseadet.

Kui soovite kasutada masinat pikemateks töössessionideks, kui standard aku ette näeb, on võimalik:

• osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutsjärjepidevust möjutamata;
• osta standardakust suurema kestvusega aku (lõik. 15.1).

7.2.2 Aku eemaldamine ja laadimine

1. Vajutage aku lukustusnuppu masinal (jn 22.A) või akukotil (jn 23. A) (kui on saadaval).
2. Eemaldage aku masinast (jn 22.B) või akukotist (jn 23.B) (kui on saadaval).
3. Paigaldage aku (jn 24.A) akulaadija sektsiooni (jn 24.B).
4. Ühendage akulaadija (jn 24.B) andmesildil näidatud pingega toitepessa.
5. Laadige aku alati täielikult, järgides aku/akulaadija kasutusjuhendis toodud juhiseid.

MÄRKUS Akul on kaitse, mis takistab laadimist, kui keskkonnatemperatuur ei ole vahemikus 0 kuni +45 °C.

MÄRKUS Akut võib laadida igal hetkel, ka osaliselt, ilma, et oleks oht seda kahjustada.

7.2.3 Aku tagasimonteerimine masinale

Kui laadimine on lõpetatud:

1. Eemaldage aku (jn 25.A) akulaadija korpusest (ärge jätke seda sinna pärast laadimise löppu seisma);
2. lahutage akulaadija (jn 25.B) elektrivõrgust;
3. paigaldage aku oma korpusse masinas (jn 16.A) või ühte akukoti sektsioonidest (jn 10) (kui on saadaval);
4. lükake seda, kuni kuulete klöpsatust, mis annab märku selle kohale lukustumisest ja elektriühenduse loomisest.

7.3 MASINA JA MOOTORI PUHASTAMINE

• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.
• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.
• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.
• Tuleohu vähendamiseks tuleb masin ja eriti mootor hoida puhtana rohujääkidest, lehtedest või liigsest rasvast.
• Kaitske mootorit ja akut ülekuumenemise ja kahjustuste eest, hoides õhutusavad (jn 26) alati puhtad.
• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.

7.4 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.
• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

8. ERAKORRALINE HOOLDUS

8.1 LÕIKESEADME HOOLDUS

Lõikemehhanismide hooldamisel pidage meeles, et lõikamisvahendid võivad liikuda isegi siis, kui aku on oma korpusest eemaldatud.

Masinaga tuleb kasutada lõikeseadmeid, mis kannavad tehniliste andmete tabelis toodud koodi. Arvestades tootearendust, on võimalik, et "Tehniliste andmete" tabelis märgitud lõikeseadmed on aja jooksul välja vahetatud uute seadmete poolt, millel on sarnased omadused, mis tagavad kasutuse ja tööohutuse.

⚠️ Lõikeseadet ei tohi puudutada enne, kui aku on eemaldatud ja lõikeseade on täielikult peatunud.
Tähelepanu! Vigastuste oht seoses ohtlike liikuvate osadega!

8.1.1 Tera teritamine/tasakaalustamine

⚠ Ohutuskaalutlustel on soovitav, et teritamist ja tasakaalustamist teostatakse spetsialiseeritud teeninduskeskuses, kus on vajalikud oskused ja sobivaimad vahendid töö teostamiseks; ilma et riskitakse tera kahjustada ja et selle kasutamise oleks ohtlik.

Terad on kasutatavad mõlemalt poolelt. Kui üks otsa serv on kulunud, saab tera teist pidi pöörata ja kasutada otste teist serva. Kui mõlemad pooled on nürid, siis tuleb teritada.

8.1.2 Lõiketerade vahetamine

⚠ Tera ei tohi kunagi parandada, vaid see tuleb välja vahetada niipea, kui ilmnevad purunemismärgid või seda ei saa enam teritada.

Vahetamise kohta vaadake osa 4.3

8.1.3 Jõhvi vahetamine trimmeripeas

1. Kasutage ainult 2 mm läbimõõduga jõhvi ja lõigake uus jõhv viidatud pikkuseks (jn 27.A).
2. Keerake kerimisnuppu (jn 28.A), et joondada nupul olev võrdluspunkt (jn 29.B) jõhvipea korpusel oleva võrdluspunktiga (jn 29.C).
3. Pange jõhvi üks ots (jn 29.D) ühte kahest avast ja laske sel vastasavast välja tulla.

4. Tõmmake jõhvi nii, et mõlemast avast väljaulatuv osa oleksid omavahel võrdsed.

5. Keerake jõhvi kokkukerimiseks kerimisnuppu (jn 28.A) noolega näidatud suunas, jättes ligikaudu 150 mm jõhvi mõlemast avast välja (jn 28.B).

Kui trimmeripeasse on jäänud vana jõhv või jõhv on selles purunenud, eemaldage see trimmeripeast:

1. Vajutage trimmeripea külgedel keeltele kohas, kus on kirjas „PUSH“ (jn 30.A), ja lahutage pea alumine osa (jn 30.B).
2. Eemaldage trimmeripeasse jäänud jõhv;
3. Asendage rull (jn 31.A) oma kohale;
4. Sulgege pea, kinnitades keeled (joonis 31.B) piludesse (joonis 31.C): lükake neid sisse, kuni pea alaosa (jn 31.D) klõpsuga oma kohale lukustub.

8.2 JÕHVILÕIKURI TERA TERITAMINE

1. Eemaldage jõhvilõikur (jn 7.A) lõikeseadme kaitsmelt (jn 7.B), keerates lahti kruvid (jn 7.C).
2. Kinnitage jõhvilõikur tangide vahele ja teritage see lameda viiliga nii, et esialgne lõikenurk ei muutuks.
3. Paigaldage jõhvilõikur (jn 7.A) lõikeseadme kaitsmele (jn 7.B) ja keerake kruvid (jn 7.C) kinni.

9. HOIDMINE

TÄHTIS Nõutud ohutusnormid leiate pt. 2. Järgige rangelt neid suuniseid, et mitte sattuda tõsisesse ohtu.

9.1 MASINA HOIUSTAMINE

Kui masin pannakse hoiule:

• Eemaldage aku korpusest ja laadige see (osa 7.2.2);
• kui lõikeseade on seiskunud, siis paigaldage terakaitse;
• Enne suletud ruumi jätmist laske mootoril jahtuda;
• Puhastage (par. 7.3);
• Veenduge, et ei ole lahtiseid või kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole;
• Hoidke masinat:
• kuivas keskkonnas
• kaitstuna ilmastikutingimuste eest;
  – Väljaspool laste haardeulatust;
  – Kontrollige, kas olete eemaldanud köik vötmed ja hooldusel kasutatud tööriistad.

9.2 AKU HOIUSTAMINE

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust.

MÄRKUS Pikema kasutusest kõrvale jäämise korral laadige akut iga kahe kuu järel, et pikendada aku kasutusiga.

10. KÄITLEMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada või transportida, tehke järgmist:

– Peatage masin (osa 6.6);
– Eemaldage aku ja laadige see (osa 7.2.2);
– kui lõikeseade on seiskunud, siis paigaldage terakaitse;
- kandke kaitsekindaid;
– hoida masinat ainult käepidemetest ja suunata lõikeseade käigusuunale vastupidises suunas.

Kui masinat transporditakse söiduvahendil, siis tehke järgmist:

• kinnitada masin köite või kettide abil;
• asetage see nii, et see ei kujutaks endast kellelegi ohtu.

11. TEENINDUS JA REMONT

Käesolevas juhendis on antud köik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Köik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused. Köik volitamata keskustes või kvalifitseerimata isikute poolt tehtud toimingud tühistavad täielikult garantii ja valmistaja kohustused ning vastutuse.

• Garantiiremonti ja -hooldust tohib teha ainult volitatud teeninduses.
• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.
• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning. mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.
• Soovitatav on masin saata kord aastas hooldamiseks ja ülevaatuseks volitatud teenindusse.

12. GARANTII KATE

Garantii katab köik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima köiki lisatud dokumentatsioonis antud juhiseid.

Garantii ei kata kahjusid, mis on tingitud:

• Kaasasolevate dokumentidega tutvumata jätmine.
  • Tähelepanematus.

• Ebaõige või lubamatu kasutus ja monteerimine.

• Mitte-originaal varuosade kasutamine.

• selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud.

Garantii ei kata järgmist:

- Kuluvate materjalide, nagu lõikeseadmete, ohutusmutrite normaalne kulumine.

• Normaalne kulumine.

Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.

13. HOOLDUSTÖÖDE TABEL

Töö Sagedus Märkused
MASIN
Kõikide kinnituste kontrollimine	lga kord enne kasutamist	lõik. 7.4
Ohutuskontrollid / Juhtseadmete kontrollimine	lga kord enne kasutamist	lõik. 6.2
Lõikeseadme kaitse kontroll.	lga kord enne kasutamist	osa. 6.2.1
Lõikeseadme kontroll	lga kord enne kasutamist	osa. 6.2.1
Aku laetuse seisu kontroll	lga kord enne kasutamist	*
Aku laadimine	lga kord pärast kasutamise lõpetamist	lõik. 7.2.2 *
Masina ja mootori puhastamine	lga kord pärast kasutamise lõpetamist	lõik. 7.3
Kontrollige, et masinal ei oleks kahjustusi. Vajadusel võtke ühendust volitatud teeninduskeskusega.	lga kord pärast kasutamise lõpetamist	-

* Lugege aku/akulaadija juhendit.

14. RIKETE IDENTIFITSEERIMINE

RIKE VÕIMALIK PÕHJUS PARANDUS
1. Ohutusnupu aktiveerimisel roheline tuli ei sütti	Aku puudub või pole õigesti sisestatud Veenduge, et aku oleks õigesti oma korpusse paigaldatud (lõik 7.2.3).
2. Ohutusnupu vajutamisel vilgub LED (in 12.G, jn 13.G)	Aku tühi Kontrollige aku olekut ja vajaduse korral laadige seda (lõik 7.2.2)
3. Mootor seiskub töö ajal ja LED (in 12.G, jn 13.G) vilgub	Aku tühi Kontrollige aku olekut ja vajaduse korral laadige seda (lõik 7.2.2)

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.

RIKE VÕIMALIK PÕHJUS PARANDUS
4. Lõikeseade ei pöörle, kuigi gaasitrikkel ja ohutuslūliti on alla vajutatud.	Masin on kahjustatud Masinat ei tohi kasutada. Lülitage masin kohe välja, eemaldage aku ja pöörduge teenindusse.
5. Mootori ülekuumenemine	Rohi on jäänud lõikeseadme kaitsme alla kinni	Eemaldage kinnijäänud rohi (lõik 6.5)
6. Muru niitmine on raskendatud	Lõikeseade ei ole heas korras Hooldage	lõikeseadet (lõik 8.1)
7. Rohi koguneb võllile ja trimmeripea peale.	Niidate liiga maapinna lähedalt. Lõigake	kõrget heina pühkeliigutusega, et vältida rohu kinnijäämist.
8. Jõhvi trimmeripeast ei tule kui seda vastu maad lüüa.	Jõhv on enda külge kinni kleepunud. Määrige silikoonspreiga.
	Trimmeripeas ei ole piisavalt jõhvi või on see lõppenud	Pange uus jõhv (lõik 8.1.3)
	Jõhv on kulunud ja liiga lühike. Hoidke vaabastusnuppu all ja tömmake samal ajal jõhvi
	Jõhv on rulli külge kinni jäänud või sisemuses purunenud	Eemaldage jõhv rullilt ja mässige tagasi peale (lõik 8.1.3).
9. Lõikeseade läks vastu võõrkeha.	- Pange masin kohe seisma,	eemaldage aku ja:- kontrollida kahjustusi;- kontrollida, kas on lõdvenenud osi ja need kinnitada;- kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses
10. Töö ajal on kuulda liigset müra ja/ või vibratsioone	Masina osad on lõdvenenud või kahjustatud.	Pange masin kohe seisma, eemaldage aku ja:- kontrollida kahjustusi;- kontrollida, kas on lõdvenenud osi ja need kinnitada;- kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses
11. Masinast tuleb töö ajal suitsu	Masin on kahjustatud Masinat ei tohi kasutada. Lülitage masin kohe välja, eemaldage aku ja pöörduge teenindusse.
12. Aku kestab vähe aega	Rasked kasutustingimused suurema voolutarbimisega	Optimeerige tööd (lõik 7.2.1)
	Aku pole töövajadusteks piisav Kasutage teist akut või võimendatud akut (lõik 15.1)
	Aku kestvus on kehvenenud Ostke uus aku
13. Akulaadija ei lae	Aku pole akulaadijasse õigesti sisestatud	Kontrollige, kas see on õigesti paigaldatud (lõik 7.2.2)
	Ebasoodsad keskkonnatingimused Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit)
	Mustad kontaktid Puhastage kontaktid
	Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees
	Defektne akulaadija	Asendage originaalvaruosaga
	- Kui rike ei kao, siis lugege aku/	akulaadija juhendi
14. LED-indikaator (jn 12.G, jn 13.G) jääb püsivalt põlema	Enesekontroll ebaõnnestus	Masinat ei tohi kasutada. Lülitage masin kohe välja, eemaldage aku ja pöörduge volitatud teenindusse.

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.

RIKE VÕIMALIK PÕHJUS PARANDUS
15. LED-indikaator(jn 12.G, jn 13.G)jääb vilkuma	Aku kommunikatsiooniviga Masinat ei tohi kasutada. Lülitagemasin kohe välja, eemaldage aku ja pöörduge volitatud teenindusse.
	Rootor blokeeritud Masinat ei tohi kasutada. Lülitagemasin kohe välja, eemaldage aku ja pöörduge volitatud teenindusse.
	Praegune ülekoormus Optimeerige masina kasutamist.
	PCB ülekuumenenud Masinat ei tohi kasutada. Lülitagemasin kohe välja, eemaldage aku ja pöörduge volitatud teenindusse.

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.

15. LISASEADMED TELLIMISEL

15.1 AKUD

Saadaval on eri võimsusega akud erinevateks otstarveteks (jn 32). Nimekirja selle masina jaoks heakskiidetud akudest leiab tehniliste andmete tabelist.

15.2 AKULAADIJA

Seade aku laadimiseks: kiire (jn 33.A), tavaline (jn 33.B).

15.3 AKUKOTT

Seadet kasutatakse kahe aku paigutamiseks ja see tagab masina tööks vajaliku elektrienergia. See on varustatud kaabliga, mida kasutatakse masinaga ühendamiseks (jn 1.O), ja valitsaga (jn 11.B), mida kasutatakse ühe kahest akust valimiseks (asendid „1“ ja „2“) ning väljalülitamiseks („OFF“).

15.4 AKUSIMULAATOR

Seade, mis võimaldab masina korpusse paigaldatuna kasutada akukotti.

INDICE

1. YLEISTÄ 1
2. TURVALLISUUSMÄÄRÄYKSET 2
3. LAITTEESEEN TUTUSTUMINEN 6

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkretselt ettevõttele ST. S.p.A. ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
