KULLANIM KILAVUZU BC 700e B STIGA

TR Batarya beslemeli taşınabilir çalı biçme/kenar kesme makinesi KULLANIM KILAVUZU

DİKKAT: makıneyi kullanmadan önce talımatlar içeren kilavuzu dikkatle okuyun.

[1] TR - TEKNİK VERİLER

[2] MAKS. besleme gerilimi

[3] NOMINAL besleme gerilimi

[4] Aletin maksimum rotasyon hızı (misinalı kesme kafası)

[5] Aletin maksimum rotasyon hızı (4 uçlu bıçak)

[6] Kesim genişliği (misinalı kesme kafası)

[7] Kesim genişliği (4 uçlu bıçak)

[8] Misinalı kesme kafası bağlantısı

[9] Kesme kafası çapı (maks)

[10] Kesim düzeni kodu

[11] Koruma kodu

[12] Batarya grubu

[13] Çim biçme makinesi

[14] Ses basınç seviyesi (ISO 3744:2010'e dayalı)

[15] Ölçü belirsizliği

[16] Ölçülen ses güç seviyesi (ISO 3744:2010'e dayalı)

[17] Garanti edilen ses güç seviyesi (2000/14/EC'e dayalı)

[18] Çalı budama makinesi[

[19] Ön kabza üzerindeki ele aktarılan titreşim (ISO 3744:2010'e dayalı)

[20] Arka kabza üzerindeki ele aktarılan titreşim (ISO 3744:2010'e dayalı)

[21] SEÇENEKLER

[22] Kesim düzeni yüksek hız kumandası

[23] Talep üzerine aksesuarlar

[24] Batarya grubu

[25] Batarya şarjörü

[26] Batarya sırt çantası

[27] Batarya simülatörü

(*) Bu bataryanın yalnızca batarya sırt çantası birlikte kullanılmasına izin verilir. Bataryanın makine üzerindeki yuvaya yerleştirilmesi yasaktır.

a) NOT: beyan edilen toplam titreşim değeri, normalize edilmiş test yöntemine uygun şekilde ölçülmüştür ve bir takım ile değeri arasında karşılaştırma yapmak amacıyla kullanılabilir. Toplam titreşim değeri aynı zamanda maruz kalma durumuna dair ön değerlendirme yaparken de kullanılabilir.

b) UYARI: takımın etkili kullanımı sırasında yayılan titreşim, takımın kullanılma şekline bağlı olarak beyan edilen toplam değerden farklı olabilir. Bu nedenle, çalışma yapılırken operatörü korumaya yönelik aşağıdaki güvenlik tedbirleri alınmalıdır: kullanım sırasında eldiven takın, makinenin kullanıldığı süreleri sınırlandırın ve gaz kumanda levyesinin basılı tutulduğu süreleri kısaltın.

TÜRKÇE - Orijinal Talimatların Tercümesi TR

3.1 Makine açıklaması ve amaçlanan kullanımı .... 6
3.2 Güvenlik işaretleri....7

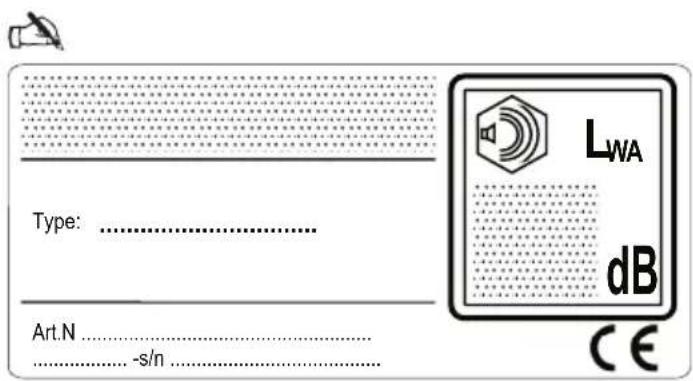

3.3 Ürün belirleme etiketi.... 7

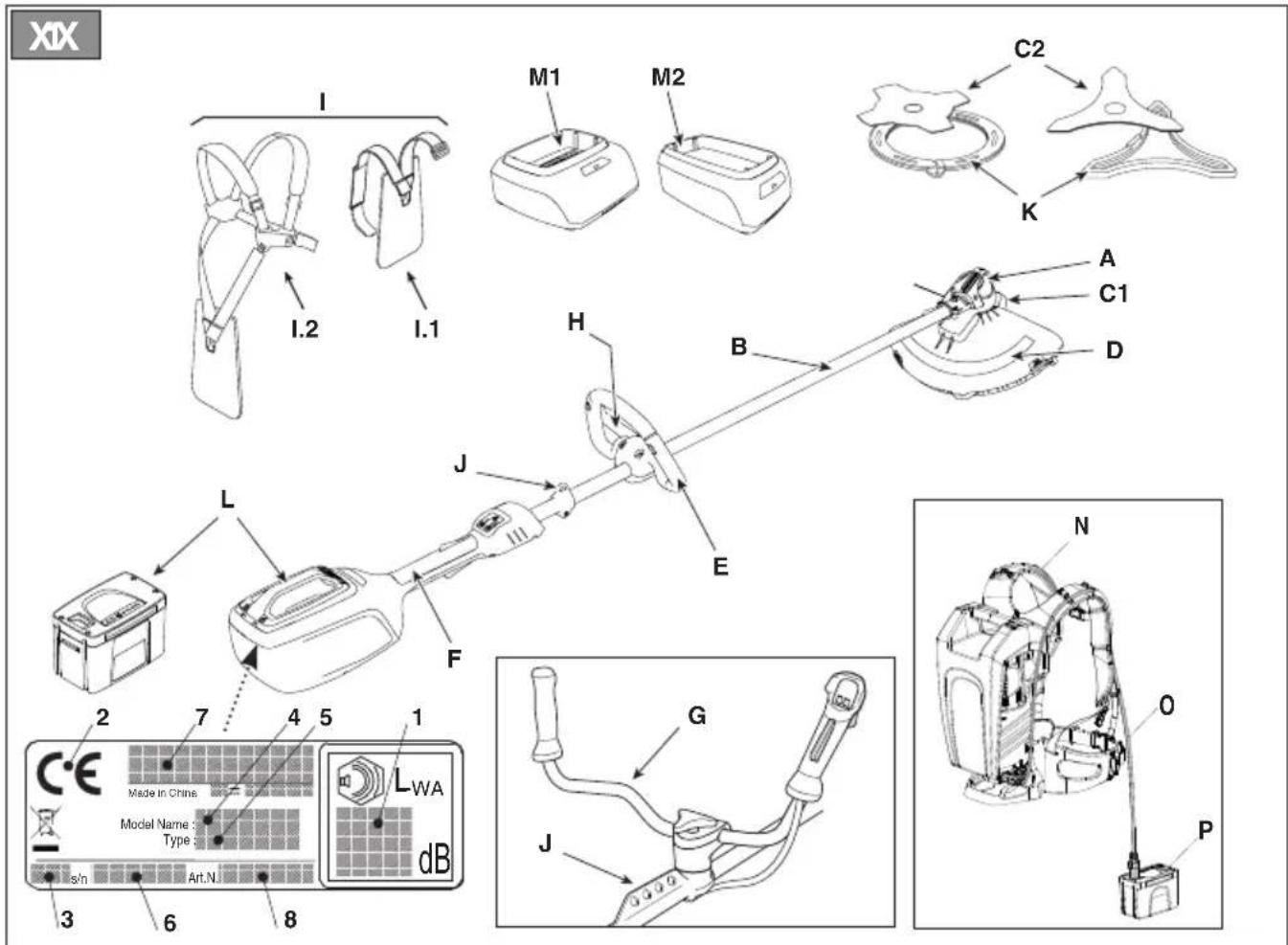

3.4 Ana bileşenler 8

1. MONTAJ 8

4.1 Montaj bileşenleri 8
4.2 Tutamak montaji 9
4.3 Kesim cihazlarının ve özel siperlerin sökülmesi/ monte edilmesi....9
4.4 BATARYA SIRT ÇANTASININ TAKILMASI (varsa) 10

1. KUMANDALAR.... 10

5.1 Emniyet düğmesi (devreye alma/devreden çıkarma) 10
5.2 Gaz kontrol kolu.... 10
5.3 Gaz emniyet kolu.... 10

1. MAKİNENİN KULLANIMI 10

6.1 Ön işlemler.... 10
6.2 Güvenlik kontrolleri.... 11
6.3 Çalıştırma 12
6.4 Kullanım 12
6.5 Çalıştırma önerileri 13
6.6 Durdurma 13
6.7 Kullandıktan sonra.... 14

1. RUTİN BAKIM.... 14

7.1 Genel Bilgiler.... 14
7.2 Batarya.... 14
7.3 Makinenin ve motorun temizlenmesi ..... 15
7.4 Somunlar ve civatalar.... 15

1. ÖZEL BAKIM 15

8.1 Kesim cihazının bakımı 15
8.2 Misina kesme bıçağının bilenmesi 16

1. DEPOLAMA....16

9.1 Makinenin depoya kaldırılması 16
9.2 Bataryanın depoya kaldırılması.... 16

1. TAŞIMA VE NAKLİYE 16

2. YARDIM VE ONARIMLAR.... 17

3. GARANTI KAPSAMI 17
4. BAKIM TABLOSU 17
5. ARIZA TESPİTİ 18
6. TALEP ÜZERİNE TEDARİK EDİLEN AKSESUARLAR 19

15.1 Bataryalar.... 19
15.2 Batarya şarj cihazı 19
15.3 Batarya sırt çantası.... 19
15.4 Batarya simülatörü 19

1. GENEL BİLGİLER

1.1 BU KILAVUZUN OKUNMASI

Bu kılavuzdaki paragrafların bazıları, güvenlik ve işletim açısından özel önem arz eden bilgiler içermekte olup, aşağıdaki kriterlere göre farklı şekillerde vurgulanmıştır:

NOT veya ÖNEMLİ Bunlar, daha önce belirtilen hususlar hakkında ayrıntılar veya daha fazla bilgi verir ve makineye zarar verilmesini veya başka herhangi bir hasara neden olunmasını önlemeyi amaçlar.

⚠ simgesi bir tehlikeyi vurgular. Uyarıya uyulmaması, olası bireysel yaralanmalara ve/veya üçüncü kişi yaralanmalarına ve/veya hasara yol açabilir.

Gri noktalı kenarlıkla vurgulanan paragraflar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterir. Söz konusu özelliklerin bu modelde mevcut olup olmadığını kontrol edin.

Makine üzerinde "ön", "arka", "sağ" veya "sol" tarafta bulunan bir konuma referansta bulunulduğunda, bu, operatörün çalışma konumunu ifade eder.

1.2 REFERANSLAR

1.2.1 Şekiller

Bu kılavuzda yer alan şekiller 1, 2, 3, vb. şeklinde numaralandırılmıştır.

Şekillerde gösterilen bileşenler A, B, C, vb. gibi harflerle işaretlenmiştir.

1. şekilde C bileşenine atıfta bulunulduğunda şu yazım şekli kullanılır: "Bkz. Şek. 2.C" veya basit şekilde "(Şek. 2.C)".

Şekiller örnek olarak verilmiştir. Gerçek parçalar betimlenenlerden farklı olabilir.

1.2.2 Başlıklar

Bu kılavuz, bölümler ve paragraflar şeklinde düzenlenmiştir. “2.1 Eğitim” paragrafının başlığı, “2. Güvenlik kuralları” bölümünün alt başlığıdır. Başlıklara veya paragraflara yapılan atıflar, böl. veya par. kısaltması ve ilgili rakam kullanılarak verilmiştir. Örnek: “böl. 2” veya “para. 2.1.

2. GÜVENLİK KURALLARI

2.1 GÜVENLIKLE ILGILI GE-NEL UYARILAR

Makineyle birlikte verilen tüm güvenlik uyarıları, talimatlar, görseller ve özellikleri okuyun. Aşağıda sıralanan talimatlara uyulmaması; elektrik çarpmalarına, yangınlara ve/veya ciddi yaralanmalara neden olabilir.

Bütün uyarıları ve talimatları ileride danışmak için saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi elektrik şebekesinden (kablolu) veya batarya ile beslenen (kablosuz) cihazınıza ilişkindir.

1) Çalışma alanının güvenliği

a) Çalışma sahasını temiz ve iyi aydınlatılmış halde tutun. Karanlık ve düzensiz alanlar, kazaların gerçekleşmesini kolaylaştırır.
b) Elektrikli aleti, patlama riskli ortamlarda, alev alabilir sıvılar, gaz ve toz mevcudiyetinde kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.
c) Bir elektrikli alet kullanılırken çocukları ve çevredekileri uzak tutun. Dikkat dağılmaları kontrol kaybına neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi prize uygun olmalıdır. Fişi kesinlikle hiçbir şekilde değiştirmeyin. Toprak bağlantısıyla donatılmış elektrikli aletlerde adaptör prizler kullanmayın. Tadilata uğramamış fisler ve bunlara uygun prizler elektrik çarpması riskini azaltır.
b) Vücudunuzun; borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış veya toprak bağlantısı olan bir iletkene bağlanmış yüzeyler ile temas etmesini önleyin. Bedeniniz toprağa bağlandığında elektrik çarpması riski artar.
c) Elektrikli aletleri yağmur altında ve nemli ortamlarda bırakmayın. Elektrikli bir aletin içine sızan su, elektrik çarpma riskini artırır.
d) Kabloyu kötü kullanmayın. Kabloyu kesinlikle elektrikli aleti taşımak, çekmek veya bağlantısını ayırmak için kullanmayın. Kabloyu ısı kaynakları, yağ, sivri köşeler veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e) Elektrikli alet açık alanda kullanılacağı zaman açık alana uygun bir uzatma kullanın. Dış mekana uygun uzatma kablosu kullanmak elektrik çarpması riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanılması zorunluysa, kaçak akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. Bir RCD (Kaçak Akım Cihazı) kullanmak elektrik çarpması riskini azaltır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken dikkatli olun, yapmakta olduğunu işi kontrol edin ve sağduyulu davranın. Yorgun olduğunuzda veya uyuşturucu, alkol veya ilaç etkisi altında bulunduğunuzda elektrikli aleti kullanmayın. Bir elektrikli alet kullanırken bir anlık dikkatsizlik, ciddi bireysel yaralanmalara neden olabilir.
b) Koruyucu giysiler kullanım. Daima koruyucu gözlükler takın. Toz önleme maskeleri, kaymayan ayakkabılar, koruyucu kasklar veya kulaklıklar gibi koruyucu bir donanımın kullanımı, bireysel yaralanmaları azaltır.
c) Kazara çalışmaları önleyin. Bataryayı devreye sokmadan, elektrikli aleti kavramadan veya taşimadan önce cihazın kapalı olduğundan emin olun. Bir elektrikli aletin, parmak, şalter üzerinde olarak taşınması, bataryanın, şalter "ON" pozisyonu üzerinde olarak monte edilmesi, kazaların meydana gelmesini kolaylaştırır.
d) Elektrikli aleti çalıştırmadan önce her anahtarı veya ayarlama aletini çıkarın. Döner bir parça ile temas halinde kalan bir anahtar veya bir alet, bireysel yaralanmala-ra neden olabilir.
e) Dengenizi kaybetmeyin. Daima uygun destek ve dengeyi koruyun. Bu, beklenmedik durumlarda elektrikli aletin daha iyi bir kontrolünü sağlar.
f) Uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçları, giysileri ve eldivenleri hareket halindeki parçalardan uzak tutun. Açık giysiler, takılar veya uzun saçlar hareket halindeki parçalara takılabilir.
g) Toz çıkarma ve toplama tesislerine bağlanacak aparatların bulunması halinde, bunların uygun şekilde bağland-ıklarından ve kullanıldıklarından emin olun. Bu aparatların kullanımı, tozdan kaynaklanan riskleri azaltabilir.
h) Makineyi sık kullanmaktan doğan aşinalığın güvenlik ilkelerini yok saymanıza yol açacak kadar güvenli hissetmenize neden olmasını önleyin. İhmalkar bir davranış saniyeden daha kısa sürede ağır yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve korunması

a) Elektrikli aleti aşırı yüklemeyin. İşe uygun elektrikli aleti kullanın. Uygun elektrikli alet, tasarlanmış olduğu hızda, çalışmayı daha iyi ve daha güvenli şekilde gerçekleştirilir

b) Şalter, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasite-de olmadığında, elektrikli aleti kullan-mayın. Şalter tarafından işletilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.

c) Her ayarlamayı ve aksesuar değişimini gerçekleştirilmen önce veya elektrikli aleti kaldırmadan önce akümülatörü yuvasından çıkarın. Bu önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

d) Kullanılmayan elektrikli aletleri çocukların ulaşamayacağı yerlerde muhafaza edin ve elektrikli alet ve bu talimatlar hakkında bilgisi bulunmayan kişilerin aleti kullanmalarına izin vermeyin. Elektrikli aletler deneyimsiz kullanıcılar tarafından kullanıldıklarında tehlikelidir.

e) Elektrikli aletlerin bakımına ihtimam gösterin. Hareketli parçaların hizalanmış ve harekette serbest olduklarıı, parçalarda kırılma olmadığını veya elektrikli aletin işlemesini etkileyebilecek herhangi bir durumun bulunmadığını kontrol edin. Hasar halinde elektrikli alet, kullanılmadan önce onarılmalıdır. Birçok kaza yetersiz bir bakımdan kaynaklanır.

f) Kesim organlarını bilenmiş ve temiz tutun. İyi bilenmiş kesiciler ile kesim organlarının uygun bir bakımı, bunları takılmalara karşı daha fazla korur ve daha kolay kontrol edilebilir kılar.

g) Elektrikli aleti ve ilgili aksesuarları verilen talimatlara göre, çalışma koşullarını ve yapılacak iş tipini dikkate alarak kullanın. Elektrikli aletin öngörülenlerden farklı işlemlerde kullanılması tehlikeli durumların doğmasına yol açabilir.

h) Kabzaları kuru, temiz, yağ ve gresten arındırılmış şekilde muhafaza edin. Kabzalar kaygan olduklarıda aletin öngörüle-meyen durumlarda güvenli şekilde tutulmasına ve kontrol edilmesine izin vermezler.

5) Bataryalı aletlerin kullanımı ve kullanımla ilgili tedbirler

a) Yalnızca üretici tarafından belirtilen şarj cihazıyla şarj edin. Belirli bir batarya grubunun tipine uygun bir şarj cihazı, başka batarya gruplarıyla kullanılırsa, yangın riski doğmasına yol açabilir.

b) Elektrikli aletleri yalnızca özellikle belirlenen batarya gruplarıyla kullanın. Herhangi başka bir batarya grubunun kullanılması yaralanma veya yangın risklerine yol açabilir.

c) Batarya grubu kullanılmadığında, iki terminal arasında kısa devreye neden olabilecek ataçlar, bozuk paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal nesnelerden uzak tutulması gerekir. Batarya terminallerinde kısa devre meydana gelmesi yanıklara veya yangınlara neden olabilir.

d) Kötü şartlara maruz kaldığında bataryadan dışarı sıvı sizabilir: her türlü temas- tan kaçının. Kazara temas ederseniz, derhal suyla durulayın. Bu sıvının gözlere girmesi halinde derhal tıbbi yardım alın. Bataryadan dışarı sızan sıvı tahrişlere veya yanmalara neden olabilir.

e) Hasar görmüş veya tadilata uğramış bir batarya grubu veya cihazı kullanmayın. Hasar görmüş veya tadilata uğramış bataryalar sonucunda yangın, patlama veya yaralanma riski doğuracak şekilde öngörülemeyen davranışlar sergileyebilirler.

f) Bir batarya grubunu ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateşe veya 130 °C değerinin üzerindeki sıcaklıklara maruz kalması patlamalara yol açabilir. NOT. “130 °C” sıcaklık değeri yerine “265 °F” değeri kullanılabilir.

g) Tüm şarj talimatlarını uygulayın ve bataryayı talimatlarda belirtilen sıcaklık aralığının dışında şart etmeyin. Şarjin uygunsuz veya belirtilen aralık dışında yapılması bataryanın zarar görmesine ve yangın riskinin artmasına neden olabilir.

6) Teknik servis

a) Elektrikli aleti, sadece orijinal yedek parçalar kullanarak, nitelikli personele onartın. Bu, elektrikli aletin güvenliğinin korunmasını sağlar.

b) Hasarlı bataryaları kesinlikle onar-mayın. Bataryaların bakımı yalnızca üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

2.2 FIRÇA KESICILER IÇIN ÖZEL GÜVENLIK DÜZENLEMELERI

1) Eğitim

Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Makineyi hızlı bir şekilde durdurmayı öğrenin. Uyarılara ve talimatlara uyulmaması yangınlara ve/veya ciddi yaralanmalara neden olabilir.

• Makinenin asla çocuklar veya talimatlar hakkında bilgi sahibi olmayan kişiler tarafından kullanılmasına izin vermeyin. Yerel yasalar, kullanıcılar için minimum yaş belirleyebilir.
• Başka kişilere veya mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcının sorumlu olduğunu unutmayın. Üzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.
• Makine satılırsa veya başkalarına ödünç verilirse, operatörün bu kılavuzda bulunan kullanıcı talimatlarını gözden geçirmesini sağlayın.

2) Ön işlemler

a) Kişisel Koruyucu Donanım (KKD)

• Vücudu saran, kesilmeyi önleyici korumalarla donatılmış koruyucuyu giysiler, titreşim önleyici eldivenler, kask, koruyucu gözlükler, toz önleyici maskeler, işitme sistemi koruyucu kulaklıklar ve tabanı kaymaz kesilmeyi önleyici ayakkabılar kullanın.
• İşitme koruması kullanılması, muhtemel uyarıları (bağırma veya alarmlar) duyma kabiliyetini azaltabilir. Çalışma yapılan alanın civarında olup bitenlere azami dikkat gösterin.

b) Çalışma / Makine Alanı

- Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesim cihazına/döner aksama hasar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).

3) Çalışma sırasında

a) Çalışma Alanı

• Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görünürlük koşullarında çalışın.
• Diğer insanları, çocukların ve hayvanları çalışma alanından uzaklaştırın. Çocuklar başka bir yetişkinin gözetiminde olmalıdır.
• Diğer kişilerin, makinenin etki alanından en az 15 metrede, daha zor biçmelerde en az 30 metrede bulunduğunu kontrol edin.
• Islak çimde, yağmur altında ve fırtına riski olduğunda, özellikle de yıldırım düşmesi olasılığı varken çalışmayın.
• Operatörün dengesini garanti etmeyen ıslak veya kaygan zeminde veya aşırı engebeli veya dik arazilerde çalışmaktan olabildiğince kaçının.
• Makineyi yağmura veya nemli ortamlara maruz bırakmayın. Bir elektrikli aletin içine sızan su, elektrik çarpma riskini artırır.

• Düzensiz zemin (tepelik yerler, çukurlar), eğimler, gizli tehlikeler ve görüşü sınırlandırabilecek engellere karşı dikkatli olun.

• Hendeklerin, su kanallarının veya toprak setlerin yakınındayken çok dikkatli olun.

• Daima kendi dayanak noktınızdan emin olarak ve kesim cihazının sonunda durarak, yön değişimlerine çok dikkat ederek, asla yukarı/ aşağı yönde değil, eğime çapraz yönde çalışın.
• Makine yol yakınlarında kullanılıyorsa, trafiğe dikkat edin.

b) Davranış ilkeleri

• Çalışma esnasında motris ünitesini vücudun sağ yanında ve kesim grubunu bel hizasının altında tutarak makine daima iki elle sıkı kavranmalıdır. Kollarınızı çok fazla uzatmayın.
• Vücudunuzun; borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas etmesini önleyin. Vücut, topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarpma riski artar.

- Sabit ve dengeli bir pozisyon alın ve tedbirli davranın.

- Asla koşmayın, yürüyün.

- Çalışma esnasında makineyi her zaman kemere takılı tutun.

- Gerek makinenin çalıştırılması, gerekse kullanımı esnasında ellerinizi ve ayaklarını kesim cihazından daima uzak tutun.

- Dikkat: kesim cihazı kapatıldıktan veya motor durduktan sonra da birkaç saniye dönmeye devam eder.

- Kesim cihazının neden olduğu olası nesne sekmelerine dikkat edin.

- Kesim cihazını yabancı nesnelere/engellere sert bir şekilde çarpmamaya özen gösterin. Kesim cihazı bir engelle/nesneyle karşılaşırsa, geri tepme meydana gelebilir. Bu temas, ters yönde son derece seri bir fırlatmaya neden olarak kesim cihazının yukarı yönde ve operatöre doğru itilmesine yol açabilir. Geri tepme, operatörün makinenin kontrolünü kaybetmesine yol açarak, son derece ağır sonuçların yaşanmasına neden olabilir. Geri tepmeyi önlemek için, aşağıda belirtilen uygun tedbirlerin tamamını alın:

• Makineyi iki elinizle, sağlam bir şekilde tutun ve gövdenizle kollarınızı geri tepme kuvvetlerine dayanabilmenizi sağlayacak bir konuma getirin.
• Kollarınızı aşırı şekilde yukarıya doğru germeyin ve kemer hizasının üzerindeki yüksekliklerde kesme yapmayın.
• Yalnızca imalatçı tarafından belirtilen kesim cihazlarını kullanın.
• Kesim cihazının bakımıyla ilgili imalatçının verdiği talimatlara dikkat edin.

- Misina uzunluğunun kesimi için öngörülmüş olan her türlü aletten kaynaklanabilecek yaralanmalara karşı dikkatli olun.

Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve hasarlara sebep olmamak için makineyi aştırın; yaralanmaların olduğu bir kaza ana gelirse veya üçüncü kişiler yaralanırsa; na en uygun olan ilkyardım müdahalesini l gerçekleştirilirin ve gereken herhangi bir hizmeti için tıbbi yetkililerle iletişime geçin.

Görmezden gelinmesi halinde zarara veya kişilerde veya hayvanlarda yaralanmaya neden olabilecek tüm kalıntıları dikkatle ortadan kaldırın.

Titreşimlere uzun süre maruz kalma, zarar görmelere ve özellikle dolaşım sistemi sorunları bulunan kişilerde nörovasküler rahatsızlıklara ("Raynaud sendromu" veya "beyaz el" olarak da bilinen) neden olabilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaçınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya tutamaklar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktora danışmak gerekir.

c) Kullanım kısıtlamaları

• Makine, bunu iki el ile sağlam şekilde tutabilecek veya çalışma esnasında ayakta dengede sabit şekilde durabilecek kapasitede olmayan kişiler tarafından kullanılmamalıdır.
• Korumaları hasar görmüşse, yoksa veya doğru yerleştirilmemişse makineyi kesinlikle kullanmayın.
• Aksesuarlar/mekanizmalar öngörülen noktalara kurulmamış iseler makineyi kullanmayın.
• Mevcut emniyet sistemlerini/mikro anahtarları devre dışı bırakmayın, etkisiz hale getirmeyin, çıkarmayın veya kurcalamayın.
• Şalter, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasitede olmadığında, elektrikli aleti kullanmayın. Şalter tarafından işletilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.
• Makineyi aşırı zorlamayın ve ağır işler yapmak için ufak bir makine kullanmayın; uygun bir makinenin kullanımı, tehlike risklerini azaltır ve iş kalitesini yükseltir.

4) Bakım, depoya kaldırma

Makine güvenliğini ve yüksek performans seviyelerini korumak için, düzenli bakım ve doğru depolama sağlayın.

a) Bakım

- Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Arızalı veya aşınmış parçalar daima değiştirilmeli, kesinlikle onarılmamalıdır.

- Makinenin ayar işlemleri esnasında, parmakların hareketli kesim cihazı ve makinenin sabit kısımları arasında sıkışıp kalmasını önlemeye dikkat edin.

İşbu bilgilerde belirtilen gürültü ve titreşim seviyesi, makinenin maksimum kullanım değerleridir. Dengesiz bir kesim elemanının kullanımı, aşırı hareket hızı veya bakım eksikliği; gürültü emisyonları ve titreşimler üzerinde önemli etkiye sahiptir. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını iyi yapın, çalışırken kulak koruyucu cihazlar takın ve molalar verin.

b) Depolama

- Yangın risklerini azaltmak için, kalıntı içeren kapları oda içerisinde bırakmayın.

2.3 BATARYA / BATARYA ŞARJ CIHAZI

ÖNEMLİ Aşağıda yer alan güvenlik talimatları, bu makineyle birlikte verilen ilgili batarya veya batarya şarj cihazı kılavuzunda belirtilen güvenlik gerekliliklerini tamamlayıcı niteliktedir.

• Bataryaları şarj etmek için sadece üretici tarafından tavsiye edilen şarj cihazlarını kullanın. Uygunsuz bir şarj cihazı elektrik çarpmasına, aşırı ısınmaya veya bataryadan korozif bir sıvı sizmasına sebep olabilir.
• Sadece aletiniz için öngörülen özel bataryaları kullanın. Başka bataryaların kullanımı yaralanmalara ve yangın riskine yol açabilir.
• Bataryayı yerleştirmeden önce cihazın kapalı olduğundan emin olunuz. Bataryanın çalışır haldeki bir makineye takılması yangına neden olabilir.
• Kullanılmayan bataryayı kontaklarda kısa devre yaratabileceğinden, ataşlar, demir paralar, anahtarlar, çivi, vida veya diğer küçük metal eşyalardan uzak tutun. Batarya kontakları arasında meydana gelen kısa devreler, patlamaya veya yangına yol açabilir.
• Batarya şarj cihazını tutuşabilir buharların, maddelerin bulunduğu yerlerde veya kağıt, kumaş vb. gibi kolay tutuşabilir yüzeyler üzerinde kullanmayın. Şarj sırasında batarya şarj cihazı ısınır ve yangına yol açabilir.
• Bataryaların taşınması esnasında kontakların birbirlerine bağlanmadığına dikkat edin ve taşıma için metal kaplar kullanmayın.

2.4 ÇEVRENIN KORUNMASI

Çevrenin korunması; medeni ortak yaşamın ve içinde yaşadığımız çevrenin yararına olacak şekilde, makine kullanımı açısından önemli ve en üst düzey önceliğe sahip olmalıdır.

Çevreye rahatsızlık vermekten kaçının. Bu makineyi sadece günün makul saatleri içerisinde kullanın (gürültünün rahatsızlık verebileceği, sabahın erken veya akşamın geç saatlerinde kullanmayın).

Ambalajların, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir parçanın imha edilmesinde yerel yönetmeliklere titizlikle uyun; bu atıklar, normal atıklarla birlikte atılmamalı, ayrılarak malzemelerin geri dönüşümünü yapan toplama merkezlerine götürülmelidir.

Atık malzemelerin bertarafı için yerel düzenlemelere uyun.

Makine hizmetten alındığında, doğaya atmayın; yürürlükteki yerel düzenlemelere uygun olarak bir atık döküm tesisine götürün.

Elektrikli cihazları ev atıkları arasına atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/AT sayılı AB Direktifine ve bu direktifin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdır. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün imha edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının imha edilmesi konusunda Yetkili kurum veya Satıcınız ile temas kurun.

Faydalı ömürlerini tamamladıklarında bataryaları çevre dostu bir tutum içerisinde emniyetli bir şekilde bertaraf edin. Bataryada hem kendiniz, hem de çevreniz açısından tehlikeli maddeler bulunur. Batarya çıkarılmalı, lityum iyon bataryaları kabul eden bir yapıda ayrıca bertaraf edilmelidir.

Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden

kullanılması, çevrenin kirletilmesini önler ve hammadde talebini azaltır.

2.5 DIĞER RISKLER

Tüm güvenlik kurallarına uyulduğunda bile engel olunamayan başka riskler bulunabilir. Makine tipi ve yapısına göre, öngörülebilir potansiyel riskler aşağıda belirtilmektedir:

• Gözleri yaralayabilecek parçaların sıçraması;
• Herhangi bir akustik koruma takılmadığında, kulakta hasar.

3. MAKİNE HAKKINDA

3.1 MAKİNE AÇIKLAMASIVE AMAÇLANAN KULLANIMI

Bu makine bir bahçe aletidir ve daha detaylı olarak batarya beslemeli taşınabilir bir çalı biçme/ot kesme makinesidir.

Makine, temel olarak, çeşitli işlevleri karşılamak üzere çeşitli şekillerde yapılandırılmış olan bir kesim cihazını işleten bir motordan oluşur.

Operatör bir kemer yardımı ile makineyi taşıyabilir ve kesim cihazından daima güvenlik mesafesinde durarak ana kumandaları işletebilir.

3.1.1 Öngörülen kullanım

Bu makine aşağıdaki amaçlar için tasarlanmış ve üretilmiştir:

• Misinalı kesme kafasının içine kapatılmış naylon misinayla otların ve odunsu olmayan bitkilerin kesimi;
  – metal veya plastik bıçakların yardımı ile maksimum 2 cm çaplı uzun otların, kuru dalların, ufak dalların ve odunsu çalıların kesimi;
• yalnızca tek bir operatör tarafından kullanılır.

3.1.2 Uygunsuz kullanım

Yukarıdaki hususlara uymayan başka her türlü kullanım tehlikeli olabilir ve insanlara ve/veya eşyalara zarar verebilir. Uygunsuz kullanıma örnekler, aşağıdakikeri içerebilir ancak yalnızca bunlarla sınırlı değildir:

• Misinalı kesme kafasını eğerek, makinenin süpürmek için kullanılması. Motorun gücü, hasarlar vererek veya insanlarda yaralanmalara neden olarak nesneleri ve ufak taşları 15 metre veya daha uzağa fırlatabilir;
• Çitlerin düzenlenmesi veya kesim cihazının zemin hizasında kullanılmadığı diğer işler;
  – Çalıların, çitlerin ve çiçeklerin kesilmesi ve ufalanması;
• Ağaç budama;
• Makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması;
• Kesim cihazı takılı makinenin operatörün bel hizasının üzerinde kullanılması;
• Makinenin halka açık bahçelerde, parklarda, spor merkezlerinde, cadde ve yollarda, sahalarda ve ormanlarda kullanılması;
• "Teknik Veriler" tablosunda sıralananlardan farklı kesim cihazlarının kullanılması. Ciddi yaralanma tehlikesi.

- makinenin birden fazla kişi tarafından kullanılması.

ÖNEMLİ Makinenin uygunsuz kullanımı garantinin geçersiz olmasına ve kullanıcıının veya başkalarının zarar görmesinden ve yaralanmasından kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

3.1.3 Kullanıcı tipi

Bu makine amatör operatörler tarafından kullanılmaya yöneliktir. "Hobi amaçlı kullanıma" yöneliktir.

3.2 GÜVENLİK İŞARETLERİ

Makinenin üzerinde çeşitli semboller (Şek. 2) bulunur. İşlevleri, operatöre gerekli özen ve dikkat göstererek doğru kullanma kurallarını hatırlatmaktır.

Sembollerin anlamları:

UYARI! TEHLIKE! Bu makine, doğru şekilde kullanılmadığı takdirde, kullanıcı ve diğer kişiler için tehlikeli olabilir.

Dikkat! Makineyi kullanmadan önce talimatları okuyun

Tehlike! Akustik koruyucular, gözlükler kullanım ve koruyucu kask takın.

Koruyucu eldivenler ve ayakkabı kullanın.

SEKME TEHLİKESİ! Kesim cihazından kaynaklanan, fırlayarak kişilerde ağır yaralanmalara veya eşyalarda hasara neden olabilecek malzemelere dikkat edin.

SEKME TEHLİKESİ!

Makinenin kullanımı esnasında insanları veya bütün ev hayvanlarını en az 15 m uzaklaştırın!

Bıçağın geri tepme kuvvetine dikkat edin.

Yuvarlak testere bıçakları kullanmayın. Tehlike: üzerinde bulunmayan modellerde yuvarlak testereli bıçakların kullanımı, kullanıcıyı çok ciddi ve hatta ölümle sonuçlanabilen yaralanma tehlikesine maruz bırakır.

Yağmur (veya nem) altında bırakmayın.

ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yedek etiketleri bir Yetkili Servis Merkezinden sipariş edin.

3.3 ÜRÜN BELİRLEME ETİKETİ

Ürün belirleme etiketinde aşağıdaki veriler yer alır (Şek. 1):

1. Ses gücü seviyesi
2. Uygunluk etiketi
3. İmalat yılı
4. Makine tipi
5. İmalatçı referans modeli
6. Seri numarası
7. İmalatçının adı ve adresi
8. Ürün kodu

Makinenin tanıtım bilgilerini, kapak sayfasının arkasındaki etikette yer alan özel alana yazın.

ÖNEMLİ Yetkili Servis Merkezi ile her bağlantı kurduğunuzda ürün tanıtım etiketinde bulunan bilgileri kullanın.

ÖNEMLİ Uygunluk Beyanının bir örneği, bu kılavuzun son sayfalarında bulunmaktadır.

3.4 ANA BİLEŞENLER

Bu makine, işlevleri belirtilen aşağıdaki bileşenlerden oluşur (Şek. 1):

A. Motor: Hareket aktarma mili ve açılı dişli kutusuyla kesim cihazına hareket sağlar.
B. Çubuk: Arka tutamağı tahrik ünitesine bağlar.
C. Kesim Cihazı: bitkileri kesmek için tasarlanmış elemandır

1. Misinalı kesme kafası: Naylon misinalı kesim cihazıdır.

2. 3, 4 noktali bıçak: metal disk kesim cihazı (kutudaki).

D. Kesim cihazı siperi: Bir emniyet cihazıdır ve kesim cihazı tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engeller.

E. Ön tutamak: Yarım daire şeklindedir, makinenin yönetilmesine olanak tanır ve bacak koruması burada bulunur.

F. Arka kabza: makinenin yönetilmesine olanak tanır ve üzerinde açma/kapama/gaz ana kontrol düğmeleri bulunur.

G. Tutma çubuğu: boruya doğru enine şekilde ve asimetrik olarak yerleştirilmiş "boynuz" şeklinde tutma çubuğu; makineyi kontrol etmek için kullanılır ve sağ tarafından ana açma/kapama/hızlandırma kumanda düğmeleri ile donatılmıştır.

H. Bacak koruması: Kullanım sırasında kesim cihazıyla kazara teması önlemeye yarayan bir güvenlik korumasıdır.

I. Kemer: omuzlardan geçerek, çalışma sırasında makinenin ağırlığının desteklenmesine yardımcı olan, kumaş kayıştan oluşan bir aparattır.

1. tek kayışlı

2. çift kayışlı

J. Bağlantı noktası (kemer için): Makinenin kemere takılacağı yerdir.

K. Biçak koruması (makinenin nakliyesi ve taşınması için): ağır yaralanmalara neden olabilecek şekilde kesim cihazıyla kazara temasa karşı koruma sağlar.

L. Batarya(makineyle birlikte temin edilmemişse, bkz. par. 15.1 "talep üzerine temin edilen aksesuarlar"): alete elektrik akımı sağlayan donanımdır; özellikleri ve kullanım kuralları özel bir kılavuzda belirtilmiştir.

M. Batarya şarj cihazı (talep üzerine temin edilen aksesuar, Par. 15.2): bataryayı şarj etmekte kullanılan cihazdır. İki batarya şarj cihazı modeli mevcuttur: M1 (hızlı batarya şarji); M2 (standart batarya şarji).

N. Batarya sırt çantası (talep üzerine tedarik edilen mekanizma, par. 15.3): bataryaların içinde bulunduğu cihazdır.

O. Bağlantı kablosu: makineyi batarya sırt çantasına bağlamak için kullanılan kablo.
P. Batarya simülatörü (talep üzerine tedarik edilen mekanizma, par. 15.4): makine yuvasına takılmışsa, batarya sırt çantasının kullanımına izin veren cihazdır.

4. MONTAJ

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Depolama ve nakliye amaçlarıyla, makinenin bazı bileşenleri fabrikada takılmamıştır ve ambalaj çıkarıldıktan sonra monte edilmek zorundadır. Aşağıdaki talimatları izleyin.

⚠ Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Makineyi "MONTAJ" bölümünde verilen talimatları yerine getirene kadar kullanmayın.

4.1 MONTAJ BİLEŞENLERİ

Ambalaj, montaj bileşenlerini içerir.

4.1.1 Ambalajdan çıkarma

1. Bileşenleri kaybetmemeye dikkat ederek, ambalajı dikkatli bir şekilde açın.
2. Kutunun içine bulunan, bu kılavuzun da yer aldığı belgelere başvurun.
3. Monte edilmemiş tüm parçaları kutudan çıkarın.
4. Makineyi kutudan çıkarın.
5. Kutuyu ve ambalajları bulunduğunuz yerdeki yönetmeliklere uygun şekilde bertaraf edin.

Montaj işlemini yapmadan önce, bataryanın yuvasına takılı olmadığından emin olun.

4.2 TUTAMAK MONTAJI

4.2.1 Ön tutamak montajı

1. Ön kabzayı (Şek. 3.A) kol (Şek. 3.B) üzerine yerleştirin.
2. Ucunun sola doğru olduğundan emin olarak bacak koruma siperini (Şek. 3.C) kabzanın üzerine monte edin.
3. Vidalari (Şek. 3.D) ve somunları (Şek. 3.E) kullanarak, kabzayı bacak koruma siperine takın.

4.2.2 Tutma çubuğunun takılması

1. Orta düğmeyi çözün (Şek. 4.A) ve başlığı sökün (Şek. 4.B).
2. Kumandaların sağda olduğundan emin olarak, tutma çubuğunu (Şek. 4.C) takın.
3. Tutma çubuğunu en rahat çalışma konumuna getirin ve başlık (Şek. 4.B) ile düğmeyi (Şek. 4.A) kullanarak kilitleyin.

NOT Depolama amacıyla tutma çubuğunu döndürüp boyutlarını küçültmek için düğmeyi gevşetin (Şek. 4.A).

4.3 KESİM CİHAZLARININ VE ÖZEL SİPERLERİN SÖKÜLMESİ/MONTE EDİLMESİ

Koruyucu eldiven takın.

ÖNEMLİ Kesim cihazının değiştirilmesi gerektiğiinde, bataryayı yuvasından çıkarın ve tüm parçaları sökün.

4.3.1 Kesim cihazının seçilmesi

Bu genel talimatlara göre yapılacak işe en uygun kesim cihazını seçin:

• misinalı kesme kafası, çitler, duvarlar, temeller, kaldırımlar yakınındaki, ağaçlar etrafındaki vb. uzun otları ve odunsu olmayan bitkileri kesebilir veya bahçenin belli bir alanını temizleyebilir;
• 3 noktalı ve 4 noktalı bıçaklar, çapı 2 cm'ye kadar olan çalıların ve küçük ağaççıkların kesilmesi için uygundur.

4.3.2 Siperin kesim cihazına takılması

1. Siperi (Şek. 5.A) motor birimi delikleri (Şek. 5.B) ile hizalayın.
2. Vidalari tamamen sıkıştırın (Şek. 5.C).

NOT Kesim cihazının siperinde aşağıdaki sembol bulunur:

Kesim cihazının dönme yönünü gösterir.

4.3.3 Kesim cihazının montajı/sökülmesi

4.3.3.a Misinalı kesme kafasının montajı

1. Düğmeye basın (Şek. 6.A) ve basılı tutun; aynı anda, bir tık sesi çıkartıp yerine oturana kadar kafayı çevirmek suretiyle, krank milini ve kesici başlığın tüm gövdesini (Şek. 6.B) kilitleyin.
2. Saat yönünde çevirerek, misinalı kesme kafasını (Şek. 6.B) takın.

ÖNEMLİ Misinalı kesme kafası kullanıldığında, daima misina kesme bıçağının monte edilmiş olması gerekir (Şek. 7.A). Makine, 38 cm'ye ayarlı kesim çapıyla teslim edilir.

4.3.3.b Misinalı kesme kafasının sökülmesi

1. Düğmeye basın (Şek. 6.A) ve basılı tutun; aynı anda, bir tık sesi çıkartıp yerine oturana kadar kafayı (Şek. 6.B) çevirmek suretiyle, krank milini ve kesici başlığın tüm gövdesini kilitleyin.
2. Saat yönünün tersinde çevirerek, kesici başlığı (Şek. 6.B) sökün.

4.3.3.c 3 noktali, 4 noktali bıçağın takılması

Siperi bıçağa uygulayın.

1. Bıçağı (Şek. 8.B) ve dış halka somununu (Şek. 8.C) geniş kısım bıçağa doğru olacak şekilde monte edin.
2. Dış başlığı (Şek. 8.D) somunu (Şek. 8.E) sıkmadan monte edin.
3. Düğmeye (Şek. 8.A) basın ve iç halka somunundaki deliğe geçerek dönüşü kilitleyene kadar, bıçağı elle (Şek. 8.B) çevirin.
4. Verilen anahtarı kullanarak, somunu (Şek. 8.E) saat yönünde tam olarak çevirin.
5. Yeniden dönmesini sağlamak için anahtarı çıkarın.

4.3.3.d 3 noktali, 4 noktali bıçağın çıkarılması

Siperi bıçağa uygulayın.

1. Düğmeye (Şek. 8.A) basın ve iç halka somunundaki deliğe geçerek dönüşü kilitleyene kadar, bıçağı elle (Şek. 8.B) çevirin.
2. Somunu (Şek. 8.E) saat yönünün tersine sökün ve dış başlığı (Şek. 8.D) çıkarın.
3. Dış halka somunu (Şek. 8.C) sökün ve daha sonra biçağı (Şek. 8.B) çıkarın.

4.4 BATARYA SIRT ÇANTASININ TAKILMASI (VARSA)

Batarya sırt çantası halihazırda birleştirilmiş olarak teslim edilir (Şek. 1.N) ve kayış desteğinden ayrılabilir (Şek. 9) ve elde taşınabilir. Batarya sırt çantasını ayırmak için, üstteki iki düğmeye basın (Şek. 9.A). Batarya bölmeleri sırt çantasının her iki tarafından bulunur (Şek. 10) Sırt çantasının sağ tarafından aşağıdaki bulunur:

• kablo soketi (Şek. 11.A)
• batarya seçicisi (Şek. 11.B)
- diğer cihazları şarj etmeye yönelik bir USB portu (örn. mobil telefonlar) (Şek. 11.C)

Kabloların gevşek kalmasını önlemek için, her iki yanda ve arkada güç kablosunun geçirilebileceği oluklar vardır.

5. KUMANDALAR

5.1 EMNİYET DÜĞMESİ (DEVREYE ALMA/DEVREDEN ÇIKARMA)

Bu düğmeye (Şek. 12.C, Şek. 13.C) basarak makinenin elektrik devresini etkinleştirip devre dışı bırakabilirsiniz; ilgili LED yanar (Şek. 12.E, Şek. 13.E).

Kesme hızını ayarlamak için hız düğmesine basın (Şek.12.D, Şek.13.D); karşılık gelen 2 LED yanar (Şek. 12.F, Şek. 13.F). İş kesintiye uğrarsa (makineyi kapatmadan), makine daha önce ayarlanmış olan hızda çalışmaya devam edecektir.

Işıklar söner: elektrik devresi tamamen devre dışıdır (KAPALI).

ÖNEMLİ Taşıma işlemleri sırasında kazara çalışmasını önlemek için kesinlikle parmağınızı düğmenin üzerinde tutmayın.

"Uyari" simgesi (Şek. 12.G, Şek. 13.G), bir makine arızası durumunda yanar (bkz. arıza tespiti tablosu, par. 14).

5.2 GAZ KONTROL KOLU

Kesim cihazının çalıştırılmasını ve hızının ayarlanması sağlar.

Gaz emniyet kolu (Şek. 12.A, Şek. 13.A) yalnızca, gaz emniyet koluna aynı anda basılır ise kullanılabilir (Şek. 12.B-M, Şek. 13.B-M).

Gaz emniyet kolu bırakıldığında kesim cihazı otomatik olarak durur.

5.3 GAZ EMNİYET KOLU

Gaz emniyet kolu (Şek. 12.B-M, Şek. 13.B-M). gaz kontrol kolunun kullanılmasını sağlar (Şek. 12.A, Şek. 13.A).

6. MAKİNENİN KULLANIMI

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

6.1 ÖN İŞLEMLER

Çalışmaya başlamadan önce, çalışmanın verimli şekilde ve maksimum güvenlikte gerçekleşmesini garanti etmek için bir dizi kontrol ve işlem gerçekleştirmek gerekir:

1. bataryanın yuvasına takılı olmadığından emin olun;
2. Makineyi yatay konuma getirin ve yere iyice oturmasını sağlayın;
3. Yapılacak işe en uygun kesim cihazını seçin (par. 4.3.1);
4. Bataryayı kontrol edin (Par. 6.1.1);
5. Kemeri doğru şekilde takın (Par. 6.1.2).

6.1.1 Batarya kontrolü

Bu makine bataryasız olarak temin edilir.

Uygulama ihtiyaçlarına en uygun kapasiteye sahip bataryayı alın ve batarya kitapçığının içerdiği bilgileri izleyerek daima komple şarj gerçekleştirin. Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur. Her kullanımdan önce:

– Batarya kitapçığında yer alan talimatları izleyerek bataryanın şarj durumunu kontrol edin.

6.1.2 Kemerin kullanılması

Kemer, makine özel kenede geçirilmeden önce takılmalıdır ve askılar, operatörün boyuna ve gövdesine göre ayarlanmalıdır.

Daima makinenin ağırlığına uygun bir kemer kullanın:

– ağırlığı 7,5 kg'den az olan makineler için, tek veya çift kayışlı modeller kullanılabilir;
– ağırlığı 7,5 kg'den fazla olan makineler için, yalnızca çift kayışlı model kullanılmalıdır.

- Tek kayışlı modeller

Makine, mekanizmaya sabitlenmeden önce kemer takılmalıdır.

Kayış (Şek. 14.A) sol omzun üzerinden geçerek, sağ tarafa doğru devam etmelidir.

Kayış, aşağıdakilerle birlikte takılmalıdır:

– destek (Şek. 14.A.1), makinenin karabina kancası (Şek.14.A.2). ve hızlı serbest bırakma tokası (Şek. 14.A.3) sağ tarafta.

- Çift kayışlı modeller

Makine, mekanizmaya sabitlenmeden önce kemer takılmalıdır.

Kayış (Şek. 14.B), aşağıdakilerle birlikte takılmalıdır:

– destek (Şek. 14.B.1), makinenin karabina kancası (Şek. 14.B.2) ve sağ taraftaki hızlı serbest bırakma (Şek. 14.B.3) tokası.

– hızlı serbest bırakma tokası (Şek. 14.B.3) önde;

- çapraz kayış operatörün sirtında (Şek. 14.B.4);

– tokalar doğru şekilde takılmış (Şek. 14.B.5). Kayışlar, yükü omuzlar üzerinde eşit dağıtacak şekilde sıkılmalıdır.

6.1.3 Sırt çantasının kullanılması (varsa)

1. Bataryayı sırt çantasının (Şek. 10) bölmelerinden birinin içine geçirip tamamen, konumuna kilitlendiğini ve böylece elektrik kontağı sağlandığını bildiren tık sesini duyana kadar itin;
2. Kabloyu sırt çantasındaki özel sokete bağlayın ve konumuna kilitlendiğini, böylece elektrik kontağı sağlandığını bildiren özel tık sesini duyana kadar döndürün (Şek. 11.A);
3. kayışları ayarlayın ve öndeki kemeri kapatın (Şek. 15).

6.2 GÜVENLİK KONTROLLERİ

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçların tablolarda belirtilenlere uygun olduğundan emin olun.

Kullanmadan önce güvenlik kontrollerini daima yapın.

6.2.1 Genel kontrol

Amaç	Sonuç
Kabzalar (Şek. 1.E; Şek. 1.G).	Temiz, kuru, makineye doğru şekilde ve iyice sabitlenmiş.
Kesim cihazının siperi (Şek. 1.D).	Makineye doğru şekilde ve sıkıca sabitlenmiş, aşınmamış/bozulmamış veya hasar görmemiş.
Kemer bağlantı noktası (Şek. 1.J).	Doğru yerleştirilmiş.
Makine ve kesim cihazı üzerindeki vidalar.	İyice sıkılmış (gevşememiş).
Kesim cihazı (Şek. 1.C.1; Şek. 1.C.2).	Temiz, hasar görmemiş veya yıpranmamış.
Metal bıçak (monte edilmişse) (Şek. 1.C.2).	Keskin.
Batarya (Şek. 1.L)	Muhafazasında herhangi bir hasar yok, herhangi bir sıvı sızıntısı yok.
Soğutma havası giriş izgaraları (paragraf 7.3).	Tıkalı değil.
Makine	Herhangi bir hasar veya yıpranma belirtisi yok.
Gaz kontrol kolu (Şek. 12.A, Şek. 13.A), gaz emniyet kolu (Şek. 12.B, Şek. 13.B).	Kollar serbest bir şekilde hareket etmeli, zorlama gerektirmemelidir.

Test sürüşü Anormal titreşim yok.Anormal ses yok.

6.2.2 Makine çalışma testi

İşlem Sonuç
1. Bataryayı yuvasına yerleştirin (Par. 7.2.3);2. Emniyet düğmesine (Şek. 12.C, Şek. 13.C) basın	LED (Şek. 12.E, Şek. 13.E) yanmalıdır (elektrik devresi etkin).
1. Makineyi çalıştırın (para. 6.3);2. gaz kontrol kolu (Şek. 12.A, Şek. 13.A) ile gaz emniyet kolunu (Şek. 12.B, Şek. 13.B) aynı anda çalıştırın;3. gaz kontrol kolu (Şek. 12.A, Şek. 13.A) ile gaz emniyet kolunu (Şek. 12.B, Şek. 13.B) serbest bırakın.	1. Kesim cihazı hareket etmemelidir.2. Kesim cihazı hareket etmelidir.3. Kollar otomatik olarak ve hızlıca nötr konuma dönmeli, kesim cihazı durmalıdır.
Yalnızca gaz kontrol koluna basın (Şek. 12.A, Şek. 13.A).	Gaz kontrol kolu kilitli halde kalır.

Elde ettiğiniz sonuçların biri bile aşağıdaki tablolardan farklıysa, makineyi kullanmayın! Makineyi gereken kontrollerin yapılması ve onarılması için bir servis merkezine gönderin.

6.3 ÇALIŞTIRMA

6.3.1 Batarya ile çalıştırma

1. Biçak korumasını (Şek. 1.K) çıkarın (kullanılmışsa);
2. Kesim cihazının toprağa veya diğer nesnelere değişmediğinden emin olun;
3. bataryayı bölmesine doğru şekilde yerleştirin (Şek. 16) (par. 7.2.3);
4. Emniyet düğmesine (Şek. 12.C, Şek. 13.C) basın;
   gaz kontrol kolu (Şek. 12.A, Şek. 13.A)
   ile gaz emniyet kolunu (Şek. 12.B-M,
   Şek. 13.B-M) aynı anda çalıştırın.

6.3.2 Batarya simülatörü ile çalıştırma (varsa)

1. Biçak korumasını sökün (Şek. 1.K);
2. Kesim cihazının toprağa veya diğer nesnelere değişmediğinden emin olun;
3. Batarya simülatörünü (Şek. 16.P) makine üzerindeki bölmesine doğru şekilde yerleştirin (Şek.16.A)
4. bağlantı kablosunu batarya simülatörüne bağlayın (Şek.16.O)
5. seçiciyi kullanarak bataryayı seçin (Şek. 11.B)
6. emniyet düğmesine (Şek. 12.C, Şek. 13.C) basın
7. gaz kontrolüne (Şek. 12.A, Şek. 13 A) basın; gaz kontrol kolu (Şek. 12.A, Şek. 13.A) ile gaz emniyet kolunu (Şek. 12.B-M, Şek. 13.B-M) aynı anda çalıştırın.

6.4 KULLANIM

NOT Herhangi bir işleme ilk kez başlamadan önce, makine konusunda bilgi sahibi olun, en uygun kesim tekniklerini tanıyın, kemeri doğru bir şekilde taktığınızdan emin olun, makineyi sıkıca kavrayın ve işin gerektirdiği hareketleri yapın.

Makineyle çalışmak için aşağıda açıklanan şekilde hareket edin:

• Makineyi daima doğru şekilde üzerine astığınız kemere takın (par. 6.1.2).
  – çalışma esnasında, güç ünitesi vüçudun sağ yanında ve kesim ünitesi kemer hizasının altında tutularak makine daima iki elle sıkı kavranmalıdır.

NOT işte kullanım esnasında, batarya, makineyi kapatan ve çalışmasını bloke eden bir koruma düzeni aracılığıyla komple boşalmaya karşı korunur.

NOT Bataryanın kullanma süresi (yani şarj öncesi işlenebilir bitki alanı), ilgili paragrafta açıklanan birçok faktöre bağlıdır (par. 7.2.1).

NOT Bir dakika süreyle kullanılmaması durumunda, makine açıksa, otomatik olarak kapanacaktır.

6.4.1 Çalışma teknikleri

6.4.1.a Misinalı kesme kafası

SADECE naylon misina kullanın. Metal tellerin, plastikle kaplanmış metal tellerin ve/veya kafaya uygun olmayan tellerin kullanımı, ciddi yaralara ve yaralanmalara neden olabilir.

a. Kesim hareketi (Biçme)

İşlem esnasında misinalı kesme kafasını eğmeden, geleneksel tırpana benzer bir yay hareketi ile düzenli bir gidişle işe başlayın (Şek. 17).

Misinalı kesme kafası ile toprak arasındaki mesafeyi sabit tutarak eşit bir kesim yüksekliği elde etmek için küçük bir alanda doğru yükseklikte keserek başlayın.

Daha zor kesimler için, misinalı kesme kafasını yaklaşık 30° sola eğmek yararlı olabilir.

⚠️ Kişilere, hayvanlara zarar verebilecek veya tehlikeli olabilecek nesne fırlatmasına neden olma ihtimali mevcut ise, bu şekilde çalışmayın.

b. Hassas kesim (Bitirme)

Kesim cihazını operatörden daima uzak tutarak, misinalı kesme kafasının alt kısmı toprağa değmeyecek ve kesim hattı istenen noktada bulunacak şekilde makineyi hafif eğimli tutun.

c. Çitlerin / temellerin yakınlarında kesim

Misinalı kesme kafasını, şiddetli çarptırmadan, çitlere, kazıklara, kayalara, duvarlara vb. yavaşça yaklaştırın (Şek. 18).

Misina sert bir engele çarparsa kopabilir veya aşınabilir; bir çite takılı kalırsa aniden kesilebilir. Her halükarda kaldırımlar, temeller, duvarlar vb. etrafında kesim, misinanın normale göre daha fazla aşınmasına eden olabilir.

d. Ağaçlar etrafında kesim

Ağacın etrafında soldan sağa doğru yürüyün, misina ağaca çarpmayacak şekilde ve misinalı kesme kafasını ileri doğru hafif eğik tutarak kütüğe yaklaşın (Şek. 19).

Naylon misinanın ufak çalıları kesebileceğine veya bunlara zarar verebileceğine ve misinanın çalıların veya yumuşak kabuklu ağaçların kütüğüne çarpmasının bitkiye ciddi şekilde hasar verebileceğine dikkat edin.

6.4.1.b 3 noktali, 4 noktali bîçak

Kesmeye yeşillik kısmından başlayarak, dalları kesmek ve küçük parçalara ayırmak için hareketli bıçakla aşağıya doğru inin (Şek. 20).

6.4.2 Çalışma sırasında kafanın misina uzunluğunun ayarlanması

Bu makine, otomatik misina salma özellikleri kafayla donatılmıştır.

Kafanın misina boyu aşağıdaki durumlarda ayarlanabilir:

– Misina bittiğinde ve kısaldığında;
- motorun normalden hızlı döndüğü fark edildiğinde;
– Kesim veriminde azalma fark edildiğinde.

Yeni misinayı salmak için:

• Gaz kontrol kolu sonuna kadar basılı haldeyken, misinalı kesme kafasını yere vurun (Şek. 21);
• Misine otomatik olarak salınır ve misina kesme bıçağı (Şek. 7.A) uzunluğun fazlasını keser.

6.5 ÇALIŞTIRMA ÖNERİLERİ

Kullanım sırasında kesim cihazı (Şek. 1.D) siperinin altına ve makinenin etrafına dolanan otların motorda aşırı ısınma (Şek. 1.A) meydana gelmesini önleyecek şekilde düzenli aralıklarla temizlenmesi uygun olacaktır.

Aşağıdaki gibi ilerleyin:

• makineyi durdurun (Par. 6.6);
  – bataryayı çıkarın (Par. 7.2.2);
• koruyucu eldiven takın;
• motorun doğru şekilde soğumasını sağlamak için, takılmış otları bir tornavida ile çıkartın.

6.6 DURDURMA

Makineyi durdurmak için:

1. gaz kontrol kolunu bırakın (Şek. 12.A, Şek. 13.A);
2. emniyet düğmesini (Şek. 12.C, Şek. 13.C) devreden çıkarın;
3. Kesim cihazının durmasını bekleyin.

⚠ Makineyi durdurduktan sonra kesim cihazının durması için birkaç saniye geçmesi gerekir.

ÖNEMLİ Aşağıdaki durumlarda daima makineyi durdurun

çalışma bölgeleri arasında yer değiştirmeler esnasında.

⚠️ Taşıma işlemleri sırasında kazara çalışmasını önlemek için kesinlikle parmağınızı emniyet düğmesinin üzerinde tutmayın.

6.7 KULLANDIKTAN SONRA

6.7.1 Batarya ile kullanım sonrasında

• Bataryayı bölmesinden çıkarın (Şek. 22.B) ve şarj edin (par 7.2.2).
• Kesim cihazı durduğunda, biçak korumasını takın (Şek. 1.K).
• Kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın.
• Temizleyin (par. 7.3).
• Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş civataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun.

6.7.2 Batarya simülatörü ile kullanım sonrasında (varsa)

1. Batarya sırt çantası seçicisini "KAPALI" (OFF) konuma getirin (Şek. 11.B);
2. batarya simülatörünü makineden sökün (Şek. 22.P);
3. batarya sırt çantasını çıkarın;
4. bağlantı kablosunu batarya simülatöründen (Şek. 22.O) ve sırt çantasından (Şek. 11.A) ayırın
5. bataryayı sırt çantasından çıkarın (Şek. 23) ve şarj edin (par. 7.2.2);
6. makineyi kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;
7. Temizleyin (para. 7.3);
8. Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş civataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun.

ÖNEMLİ Makineyi kullanmadan veya gözetimsiz halde bırakacağını her sefer bataryayı çıkarın (Par. 7.2.2) ve biçak korumasını takın.

7. RUTİN BAKIM

7.1 GENEL BİLGİLER

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Herhangi bir bakım işlemi yapmadan?

- makineyi durdurun;

• bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2);
• kesim cihazı durduğunda (bıçak üzerinde müdahalede bulunulması durumları dışında) bıçak koruma kapağını takın;
• kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;
• uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;

• ilgili talimatları okuyun.

• İşlem sıklığı ve tipi, "Bakım tablosunda" özetlenmiştir (Böl. 13). Tablo makinenizin etkinliğini ve güvenliğini korumada size yardım etme amacına yöneliktir. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili görevi, yapılması gerektiği zaman gelir gelmez gerçekleştirin.

• Orijinal olmayan yedek parçaların ve aksesuarların kullanılması makinenin işletimi ve güvenliği üzerinde olumsuz etkilere sahip olabilir. Üretici, bu ürünlerden kaynaklanan hasar veya yaralanmalarla ilgili her türlü sorumluluğu reddeder.
• Orijinal yedek parçalar Yetkili Teknik Servisler ve Saticılardan temin edilebilir.

ÖNEMLİ Bu kılavuzda açıklanmayan her türlü bakım ve ayarlama işlemi bayiniz veya Yetkili Servis Merkezi tarafından yapılmalıdır.

7.2 BATARYA

7.2.1 Batarya çalıştırma süresi

Bataryanın kullanma süresi (yani şarj öncesi işlenebilir bitki alanı) başlıca olarak aşağıdaki dilere bağlıdır:

a. Daha fazla enerji ihtiyacı gerektiren çevresel faktörler:
- Yoğun, uzun, nemli bitki ile kesim;
b. operatörün kaçınması gereken davranışlar:
– çalışma esnasında sık açma ve kapamalar;
- Yapılacak işe uygun olmayan bir kesim cihazının veya kesim tekniğinin kullanılması (Par. 6.4);
- Kesilecek çimin koşullarına uygun olmayan hızda kesme hareketi yapılması.

Bataryanın çalışma süresini artırmak için daima aşağıdakilerin yapılması uygun olur:

• Çalıları kuruyken kesin;
• Çalının şartlarına uygun hızda kesim yapın;
• Yapılacak iş açısından en uygun kesim cihazını ve tekniğini kullanın.

Makinenin standart batarya ile mümkün olandan daha uzun çalışmalarda kullanılmasının istenmesi halinde, aşağıdaki daker mümkündür:

• Kullanım sürekliliğini tehlikeye atmaksızın, boşalan bataryayı derhal değiştirmek için ikinci bir standart batarya satın almak;
• standart versiyona oranla daha uzun kullanma süresi sunan bir batarya satın almak (para. 15.1).

7.2.2 Bataryanın çıkarılması ve şarj edilmesi

1. Makinede (Şek. 22.A) veya sırt çantasında (Şek. 23. A) (varsa) bulunan batarya üzerindeki kilitleme düğmesine basın;
2. bataryayı makineden (Şek. 22.B) veya batarya sırt çantasından (Şek. 23.B) (varsa) çıkarın;
3. Bataryayı (Şek. 24.A) batarya şarj cihazı bölmesine (Şek. 24.B) yerleştirin;
4. Batarya şarj cihazını (Şek. 24.B) plaka üzerinde belirtilene uygun gerilime sahip bir elektrik prizine bağlayın;
5. Bataryanın/batarya şarj cihazının kitapçığında yer alan talimatları izleyerek komple şarj uygulaması yapın.

NOT Batarya, ortam sıcaklığı 0 ile +45 °C arasında olmadığında şarj olmasını engelleyen bir koruma ile donatılmıştır.

NOT Batarya, hasar görme riski olmaksızın, kısmen de olsa her an şarj edilebilir.

7.2.3 Bataryanın makineye monte edilmesi

Şarj tamamlandıktan sonra:

1. Bataryayı (Şek. 25.A) batarya şarj cihazındaki yuvasından çıkarın (şarj tamamlandığında şarj etmeye devam etmeyin);
2. Batarya şarj cihazının (Şek. 25.B) elektrik şebekesiyle olan bağlantısını kesin;
3. bataryayı makinedeki bölmesine (Şek. 16.A) veya batarya sırt çantasının bölmelerden birine (Şek. 10) (varsa) yerleştirin
4. yerine oturarak kilitlendiğini bildiren tık sesini duyana kadar tamamen itin ve böylece elektrik kontażının sağlandığından emin olun.

7.3 MAKİNENİN VE MOTORUN TEMİZLENMESİ

• Kullandıktan sonra makineyi daima temiz ve nötr deterjanla nemlendirilmiş bir bez kullanarak temizleyin.

• Yumuşak ve kuru bir bez kullanarak tüm nemi giderin. Nem, elektrik çarpması risklerinin doğmasına neden olabilir.

• Plastik aksam veya tutamak temizliğinde aşındırıcı deterjanları veya çözücüleri kullanmayın.

• Yangın tehlikesini azaltmak için, makineyi ve özellikle motoru, çim, yaprak veya aşırı gres kalıntılarından arındırın.
• Motorun veya bataryanın aşırı ısınarak zarar görmesini önlemek için soğutma havası giriş ızgaralarının (Şek. 26) daima temiz ve birikintilerden arındırılmış halde olduğundan emin olun.
• Su jetleri kullanmayın ve motorun ve elektrikli bileşenlerin ıslanmasını önleyin.

7.4 SOMUNLAR VE CIVATALAR

• Ekipmanın güvenli çalışma durumunda olmasını sağlamak için; tüm somunları, civataları ve vidaları sıkılmış halde tutun.
• Tutamakların sıkıca sabitlendiklerini düzenli olarak kontrol edin.

8. ÖZEL BAKIM

8.1 KESİM CİHAZININ BAKIMI

Kesim cihazı üzerindeki müdahaleler esnasında, makinenin bataryası yuvasından çıkarılmış olsa bile, kesim cihazı hareket edebileceğinden ötürü dikkat edin.

Bu makine üzerinde, yalnızca Teknik Veriler tablosunda belirtilen kodu taşıyan kesim cihazı kullanılmalıdır.

Ürünün gelişimi dikkate alınarak, "Teknik Veriler" tablosunda belirtilen kesim cihazları benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer kesim cihazları ile zaman içinde değiştirilebilirler.

⚠️ Batarya çıkarılmadan ve kesim cihazı tamamen durmadan kesim cihazına dokunmayın.
⚠️ Uyarı! Hareket eden tehlikeli parçalardan kaynaklanan yaralanma riski!

8.1.1 Bıçağın Bilenmesi/Dengelenmesi

Güvenlik açısından, bileme ve dengeleme işleminin, bıçağa zarar verme ve kullanım esnasında güvensiz kılma riski taşımadan; böylece, bıçağa, bıçağın kullanımı sırasında bıçağı güvensiz hale getirebilecek herhangi hasar verme riski önlenmiş olur.

Bıçakların her iki tarafı da kullanılabilir. Uçların bir tarafı aşındığında biçağı çevirmek ve uçların diğer tarafını kullanmak mümkündür.

Uçların her iki tarafı da aşındığında, bileme yapılması gerekir.

8.1.2 Bıçakların değiştirilmesi

⚠️ Biçak asla onarılmamalıdır, fakat kırılma başlangıcı görüldüğü veya bileme limiti aşıldığı anda bıçağı değiştirmek gerekir:

Değiştirme işlemleri için Böl. 4.3'e bakın

8.1.3 Misinalı kesme kafasının misinasının değiştirilmesi

1. Yalnızca 2 mm çaplı misina kullanın ve yeni misinayı, belirtilen uzunlukta (Şek. 27.A) kesin.
2. Sarma düğmesini (Şek. 28.A), düğmede bulunan referans işaretini (Şek. 29.B) kafa gövdesindeki referans işaretine (Şek. 29.C) getirene kadar döndürün.
3. Misinanın bir ucunu (Şek. 29.D), iki çıkış deliğinden birine geçirip, misinayı diğer delikten çıkarın.
4. İki delikten çıkan misinaları eşit parçalar halinde hizalayın.
5. Misinayı sarmak için okların yönünü izleyerek samma düğmesini (Şek. 28.A) çevirin ve her iki delikten yaklaşık 150 mm dışarıda bırakmaya özen gösterin (Şek. 28.B).

Kafanın içinde eski misina kaldıysa veya içinde kırıldıysa, aşağıda açıklanan şekilde misinayı çıkarın:

1. Misinalı kesme kafasının yanlarında bulunan ve "PUSH" yazısıyla gösterilen tırnaklara (Şek. 30.A) bastırın ve kafanın alt kısmını (Şek. 30.B) çıkarın;
2. İçeride kalmış olan misinayı çıkarın;
3. Bobini (Şek. 31.A) yuvasına yerleştirin;
4. Tırnakları (Şek. 31.B) yuvalara (Şek. 31.C) takarak ve bunları, kafanın alt kısmının (Şek. 31.D) yerine kilitendiğini bildiren "tık" sesi gelene kadar tamamen iterek kafayı kapatın.

8.2 MİSINA KESME BIÇAĞININ BİLENMESİ

1. Vidaları (Şek. 7.C) sökerek, misina kesme bıçağını (Şek. 7.A) kesim cihazı siperinden (Şek. 7.B) çıkarın.
2. Misina kesme bıçağını bir mengeneye sabitleyin ve orijinal kesim açısını korumaya dikkat ederek, düz bir eğe kullanarak bilemeye geçin.
3. Misina kesme bıçağını (Şek. 7.A) kesim cihazı siperine (Şek. 7.B) geri takın ve vidaları sıkın (Şek. 7.C).

9. DEPOLAMA

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

9.1 MAKİNENİN DEPOYA KALDIRILMASI

Makinenin depoya kaldırılması gerektiğinide:

• Bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2);
• Kesim cihazı durduğunda, biçak korumasını uygulayın;
• kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;
  • Temizleyin (para. 7.3);
• Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin, gevşemiş olabilecek vida, somun ve civataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun;
• Makineyi aşağıdaki şekilde depolayın:
• kuru bir yerde;
  – hava şartlarından korunacak şekilde;
  – çocukların ulaşamayacağı yerlerde saklayın;
• anahtarların veya bakım için kullanılan aletlerin kaldırıldığından emin olarak.

9.2 BATARYANIN DEPOYA KALDIRILMASI

Batarya gölgede, serin ve nem içermeyen bir ortamda saklanmalıdır.

NOT Uzun süre kullanılmayacağı zaman ömrünü uzatmak için bataryayı her iki ayda bir şarj edin.

10. TAŞIMA VE NAKLİYE

Makinenin hareket ettirilmesi veya taşınması her gerektiğiniinde aşağıdaki yapmak gerekir:

– makineyi durdurun (Par. 6.6);
– bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2);
- Kesim cihazı durduğunda, biçak korumasını uygulayın;
– koruyucu iş eldiveni takın;
- makineyi sadece kabzalardan tutun ve kesim cihazını, marş yönünün tersine yönlendirin.

Makineyi araç üzerinde taşırken:

– makineyi halatlar veya zincirler ile uygun şekilde sağlama alın;
- herhangi birisine zarar vermeyecek şekilde konumlandırın.

11. YARDIM VE ONARIMLAR

Bu kılavuz, makinenin çalıştırılması ve kullanıcı tarafından yapılabilecek doğru temel bakım işlemleri için gerekli tüm bilgileri vermektedir. Burada açıklanmayan tüm düzenlemeler ve bakım işlemleri; makinenin doğru güvenlik düzeyini ve orijinal işletim koşullarını koruyarak, çalışmanın doğru bir şekilde gerçekleştirilmesini sağlayacak gereken bilgi ve ekipmana sahip olan Bayiniz veya Yetkili Servis Merkezi tarafından gerçekleştirilmelidir.

Yetkili olmayan merkezlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, Garantinin ve Üreticinin her türlü yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca Yetkili Servis Merkezlerinde gerçekleştirilebilir.
• Yetkili Servis Merkezlerinde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parçalar ve mekanizmalar; makineler için özel olarak tasarlanmıştır.
• Orijinal olmayan yedek parça ve aksesuarlar onaylı değildir. Orijinal olmayan yedek parçaların ve aksesuarların kullanımı, garantinin geçersiz kalmasına neden olur.

- Makinenizi servis, yardım ve güvenlik cihazı muayenesi için yılda bir kez Yetkili Servis Merkezine göndermenizi öneririz.

12. GARANTI KAPSAMI

Garanti, tüm malzeme ve imalat hatalarını kapsamaktadır. Kullanıcı; verilen dokümantasyondaki tüm talimatları takip etmelidir.

Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• Makinenin beraberindeki dokümantasyonun öğrenilmemesi.
• Özensizlik.
• Yanlış veya yasak kullanım ya da montaj.
• Orijinal olmayan yedek parçaların kullanımı.
• İmalatçı tarafından temin edilmeyen veya onaylanmayan mekanizmaların kullanılması.
  Garanti aşağıdaki kapsamaz:
• Kesim cihazları, emniyet civataları gibi sarf malzemelerindeki normal yipranma.
• Normal aşınma ve yıpranma.

Alicı, kendi ulusal yasalarının koruması altındadır. Alicının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

13. BAKIM TABLOSU

Müdahale	Sıklık	Notlar
MAKİNE
Tüm sabitleme aparatlarının kontrolü	Her kullanımdan önce	para. 7.4
Güvenlik kontrolleri / kumanda kontrolleri	Her kullanımdan önce	para. 6.2
Kesim cihazının siperinin kontrolü.	Her kullanımdan önce	par. 6.2.1
Kesim cihazının kontrolü	Her kullanımdan önce	par. 6.2.1
Bataryanın şarj durumunun kontrolü	Her kullanımdan önce	*
Bataryanın şarj edilmesi	Her kullanımdan sonra	para. 7.2.2 *
Makinenin ve motorun temizlenmesi	Her kullanımdan sonra	para. 7.3
Makine üzerinde bulunabilecek hasarların kontrolü. Gerekirse, yetkili servis merkeziyle bağlantı kurun.	Her kullanımdan sonra	-

* Batarya/batarya şarj cihazı kılavuzuna başvurun.

14. ARIZA TESPİTİ

SORUN OLASI NEDEN ÇÖZÜM
1. Emniyet düğmesi devreye sokulduğunda, iki yeşil ışık yanmıyor	Batarya eksik veya hatalı yerleştirilmiş Bataryanın takılı olduğundan ve yuvasına doğru şekilde yerleştirildiğinden emin olun (paragraf 7.2.3)
2. Emniyet düğmesine basıldığında, LED'i (Şek. 12.G, Şek. 13.G) yanıp sönyyor	Batarya boşalmış Şarj durumunu kontrol edin ve gerekiyorsa bataryayı şarj edin (par. 7.2.2)
3. Çalışma esnasında motor duruyor ve LED'i (Şek. 12.G, Şek. 13.G) yanıp sönyyor	Batarya boşalmış Şarj durumunu kontrol edin ve gerekiyorsa bataryayı şarj edin (par. 7.2.2)
4. Gaz kontrol kolu ve gaz emniyet kolu devredeyken, kesim cihazı dönmüyor	Makine hasar görmüş Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.
5. Motor aşırı ısınıyor	Kesim cihazı siperinin altına otlar sıkışmış	Sıkışan otları çıkarın (par. 6.5)
6. Çim zor kesiliyor	Kesim cihazı iyi durumda değil Kesim cihazına bakım uygulayın (Par. 8.1)
7. Mil yuvasının ve misinalı kesme kafasını çevresinde otlar birikmiş	Kesilen çalılar yerden çok yüksek Birikmeyi önlemek için uzun çimi süpürme hareketi ile kesin.
8. Misinalı kesme kafası yere vurulduğunda misine salınmıyor	Misina kendine yapışmış Silikon spreyi ile yağlama yapın
	Bobinde yeterli misina yok veya misina bitmiş	Misinayı değiştirin (Böl. 8.1.3)
	Misina tükenmiş ve çok kısa Serbest bırakma düğmesine basarken misinayı çekin
	Misina bobine dolanmış veya içinde kırılmış	Misinayı bobinden çıkarıp yeniden sarın (Böl. 8.1.3)
9. Kesim cihazı yabancı cisme temas etmiş.	- Makineyi derhal durdurun,	bataryayı çıkarın ve:- hasarları kontrol edin;- gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;- kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın.
10. Çalışma esnasında aşırı gürültü ve/veya titreşimler duyuluyor	Parçalar gevşemiş veya hasar görmüş. Makineyi derhal durdurun, bataryayı çıkarın ve:- hasarları kontrol edin;- gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;- kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın.
11. Çalışma esnasında makineden duman çıkıyor	Makine hasar görmüş Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.

Yukarıda belirtilen çözümleri uyguladıktan sonra arızalar devam ederse, Satıcınıza başvurun.

SORUN OLASI NEDEN ÇÖZÜM
12. Bataryanın çalışma süresi düşük	Daha fazla akım emen ciddi kullanım koşulları	Kullanma şeklini optimize edin (par. 7.2.1)
	Çalışma ihtiyaçları için yetersiz batarya ikinci bir batarya veya daha yüksek kapasiteli batarya kullanın (par. 15.1)
	Bataryanın şarj tutma kapasitesi azalmış	Yeni batarya satın alın
13. Batarya şarj cihazı bataryayı şarj etmiyor	Batarya şarj cihazına doğru yerleştirilmemiş	Doğru yerleştirildiğini kontrol edin (para. 7.2.2)
	Uygunsuz çevre koşulları Şarj işlemini sıçaklığın uygun olduğu bir ortamda yapın (batarya/batarya şarj cihazı kitapçığına bakın)
	Kontaklar kirlenmiş Kontakları temizleyin
	Batarya şarj cihazında gerilim eksikliği Fışin takılı olduğunu ve elektrik prizinde gerilim olduğunu kontrol edin
	Batarya şarj cihazı arızalı Orijinal bir yedeği ile değiştirin
	- Sorun devam ederse, batarya/batarya şarj cihazı kılavuzuna başvurun
14. LED göstergesi (Şek. 12.G, Şek. 13.G) sürekli modda AÇIK kalıyor	Otomatik kontrol başarısız Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.
15. LED göstergesi (Şek. 12.G, Şek. 13.G) yanıp sönen modda AÇIK kalıyor	Batarya iletişim hatası Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.
	Çark bloke Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.
	Akım aşırı yüklemesi Makine kullanımını optimize edin.
	PCB aşırı ısındı Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.

Yukarıda belirtilen çözümleri uyguladıktan sonra arızalar devam ederse, Saticınıza başvurun.

15. TALEP ÜZERİNE TEDARİK EDİLEN AKSESUARLAR

15.1 BATARYALAR

İşe özel ihtiyaçlara uyum sağlayabilmek amacıyla farklı kapasitelere sahip bataryalar mevcuttur (Şek.32). Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur.

15.2 BATARYA ŞARJ CİHAZI

Bataryayı şarj etmekte kullanılan cihazdır: hızlı (Şek. 33.A), standart (Şek. 33.B).

15.3 BATARYA SIRT ÇANTASI

Bu cihaz iki batarya koymak için kullanılır ve makinenin çalışması için gereken elektrik gücünü sağlar.

Makineye bağlantı için kullanılan bir kablo (Şek. 1.O) ve iki bataryadan birini (konum "1" ve "2") ve "KAPALI" (OFF) konumunu seçmek için bir seçici (Şek. 11.B) ile birlikte sunulur.

15.4 BATARYA SİMÜLATÖRÜ

Makine yuvasına takılmışsa, batarya sırt çantasının kullanımına izin veren cihazdır.

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça ST. S.p.A. için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.

Type: ...... Art.N ...... ....-s/n ...... LWA dB CE
