KÄYTTÖOHJE BC 700e B STIGA

[2] MAKS. syöttöjännite

[3] NIMELLINEN syöttöjännite

[4] Työkalun maksimipyörimisnopeus (siimapää)

[5] Työkalun maksimipyörimisnopeus (4-kärkinen terä)

[6] Leikkuuleveys (siimapää)

[7] Leikkuuleveys (4-kärkinen terä)

[8] Siimapään kiinnitys

[9] Siimapään siiman halkaisija (max)

[10] Leikkuuvälineen koodi

[11] Suojakoodi

[12] Paino

[13] Ruohonleikkuri

[14] Äänenpaineen taso (ISO 3744:2010:n mukaisesti)

[15] Mittauksen epävarmuus

[16] Mitattu äänitehotaso (ISO 3744:2010:n mukaisesti)

[17] Taattu äänitehotaso (2000/14/EC:n mukaisesti)

[18] Trimmeri

[19] Etukahvaan kohdistuva tärinä (ISO 3744:2010:n mukaisesti)

[20] Takakahvaan kohdistuva tärinä (ISO 3744:2010:n mukaisesti)

[21] VALINNAT

[22] Leikkuuvälineen suuren nopeuden ohjaus

[23] Tilattavat lisävarusteet

[24] Akkuyksikkö

[25] Akkulaturi

[26] Akkureppu

[27] Akkusimulaattori

(\*) Tämän akun käyttö on sallittu vain akkureppu käyttämällä. Akkua ei saa asettaa koneessa olevaan tilaan.

a) HUOMAUTUS: tärinän kokonaisarvo on mitattu käyttämällä normalisoitua testimenetelmää ja sitä voidaan käyttää verrattaessa työkaluja keskenään. Tärinän kokonaisarvoa voidaan käyttää myös kun tehdään altistumista koskeva esiarviointi.

b) VAROITUS: laitteen tuottama tärinä työvälineen todellisen käytön aikana saattaa poiketa ilmoitetusta kokonaisarvosta käyttötavasta riippuen. Tämän vuoksi on tarpeen soveltaa seuraavia käyttäjää suojaavia turvatoimenpiteitä: käyttää käsineitä käytön aikana, rajoittaa laitteen käyttöaikaa ja lyhentää aikoja jolloin kaasuttimen vipua pidetään painettuna.

[1] FR - CARACTÉRISTIQUES TECHNIQUES

[2] Tension d'alimentation MAX

[3] Tension d'alimentation NOMINALE

SUOMI - Alkuperäisten ohjeiden käännös ...... FI

FRANÇAIS - Traduction de la notice originale .... FR

HRVATSKI - Prijevod originalnih uputa .... HR

3.1 Laitteen kuvaus ja käyttötarkoitus.... 6
3.2 Turvallisuusmerkinnät....7
3.3 Tuotteen tunnistustarra....7
3.4 Pääkomponentit 7

1. ASENNUS 8

4.1 Asennusosat 8
4.2 Kahvojen asennus....8
4.3 Leikkuuvälineiden asennus ja määrätyt suojukset 9
4.4 AKKUREPUN VARUSTELU (jos varusteena)10

1. HALLINTALAITTEET 10

5.1 Turvapainike (väline päälle laittamiseksi / pois päältä ottamiseksi) 10
5.2 Kaasuvipu 10
5.3 Kaasuttimen turvavipu.... 10

1. LAITTEEN KÄYTTÖ....10

6.1 Esitoimenpiteet 10
6.2 Turvallisuustarkastukset 11
6.3 Käynnistys.... 12
6.4 Työskentely 12
6.5 Käyttövinkkejä 13
6.6 Pysäytys 13
6.7 Käytön jälkeen.... 13

1. SÄÄNNÖLLINEN HUOLTO.... 14

7.1 Yleistä 14
7.2 Akku 14
7.3 Laitteen ja moottorin puhdistus 15
7.4 Mutterit ja kiinnitysruuvit 15

1. YLIMÄÄRÄINEN HUOLTO 15

8.1 Leikkuuvälineen huolto 15
8.2 Siiman leikkuuveitsen teroitus 16

1. VARASTOINTI.... 16

9.1 Laitteen varastointi 16
9.2 Akun varastointi.... 16

1. LIIKUTTAMINEN JA KULJETUS.... 16

2. HUOLTO JA KORJAUS.... 16

3. TAKUUSUOJA 17
4. HUOLTOTAULUKKO.... 17
5. VIKOJEN PAIKANNUS 17
6. SAATAVANA OLEVAT LISÄVARUSTEET...... 19

15.1 Akut.... 19
15.2 Akkulaturi 19
15.3 Akkureppu.... 19
15.4 Akkusimulaattori.... 19

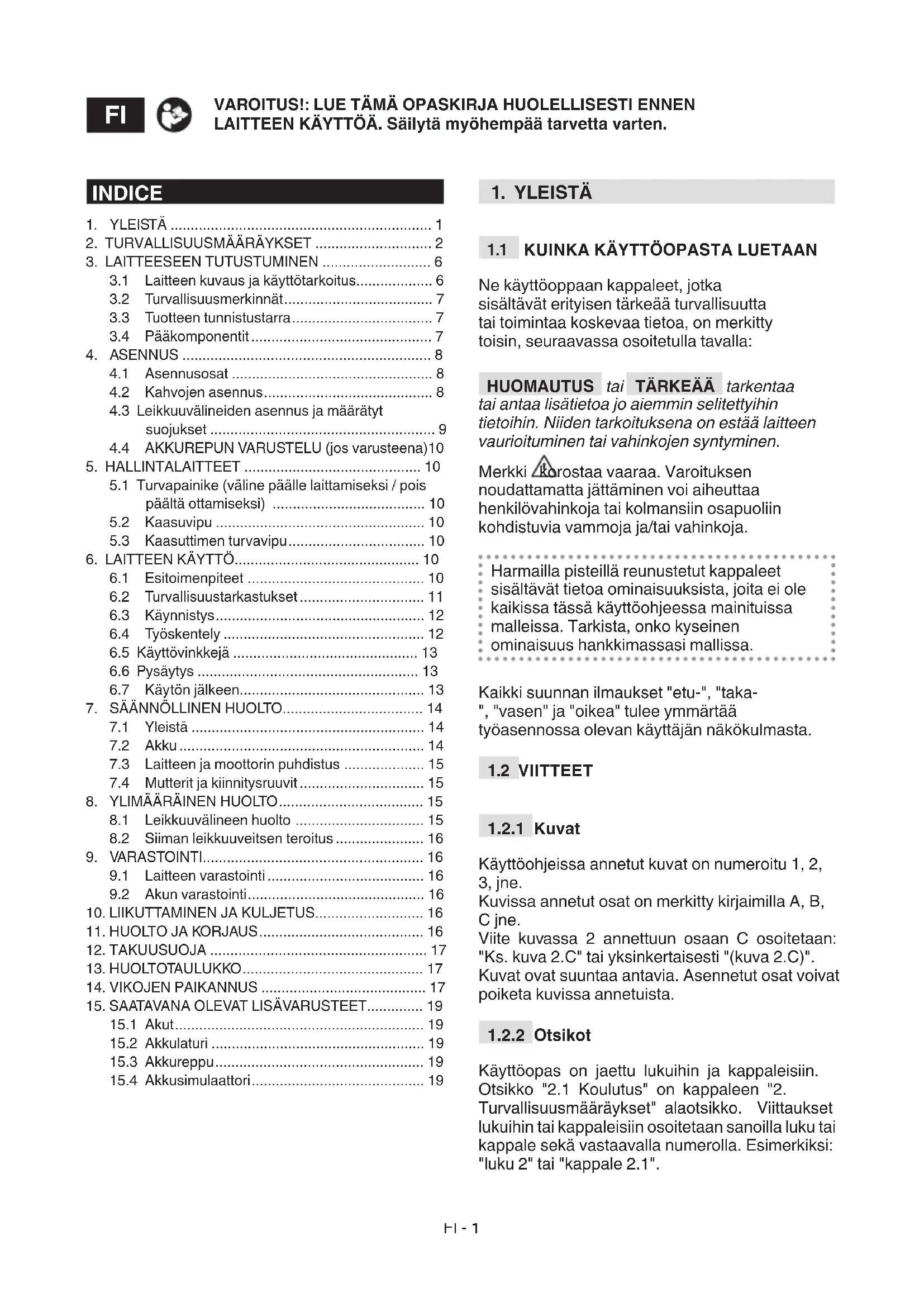

1. YLEISTÄ

1.1 KUINKA KÄYTTÖOPASTA LUETAAN

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla:

HUOMAUTUS tai TÄRKEÄÄ tarkentaa tai antaa lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen.

Merkki korostaa vaaraa. Varoituksen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kolmansiin osapuoliin kohdistuvia vammoja ja/tai vahinkoja.

Harmailla pisteillä reunustetut kappaleet sisältävät tietoa ominaisuuksista, joita ei ole kaikissa tässä käyttöohjeessa mainituissa malleissa. Tarkista, onko kyseinen ominaisuus hankkimassasi mallissa.

Kaikki suunnan ilmaukset "etu-", "taka-", "vasen" ja "oikea" tulee ymmärtää työasennossa olevan käyttäjän näkökulmasta.

1.2 VIITTEET

1.2.1 Kuvat

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne.

Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne.

Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)".

Kuvat ovat suuntaa antavia. Asennetut osat voivat poiketa kuvissa annetuista.

1.2.2 Otsikot

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2.

Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: "luku 2" tai "kappale 2.1".

2. TURVALLISUUSMÄÄRÄYKSET

2.1 TURVALLISUUTTA KOSKE-VAT YLEISET VAROITUKSET

Lue kaikki turvallisuutta koskevat varoitukset, ohjeet, kuvat ja tekniset tiedot, jotka annettaan tämän laitteen ohella. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuihin, tulipaloihin ja/tai vakaviin loukkaantumisiin.

Säilytä kaikki huomautukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa käytetty termi "sähkötyökalu" viittaa laitteeseesi, joka saa virran sähköverkosta (joh-dolla) tai akusta (ilman johtoa).

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Pimeät ja sekaiset alueet lisäävät onnettomuuksien riskiä.

b) Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivustakatsojat kaukana käyttäessäsi sähkötyökalua. Keskitty-misen herpaantuminen saattaa aiheuttaa kontrollin menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistokkeiden on vastattava pistorasiaa. Älä koskaan muuta pistoketta millään tavoin. Älä käytä maadoitettujen sähkötyökalujen kanssa adaptereita. Muuttamattomat pistokkeet ja vastaavat pistorasiat vähentävät sähköiskujen vaaraa.

b) Vältä kehon osumista maadoitettuihin tai maadoitukseen liitettyihin pintoihin kuten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin. Sähköiskujen vaara lisääntyy jos keho on liitetty maadoitukseen.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökalun sisään menevä vesi lisää sähköiskujen riskiä.

d) Älä käytä johtoa väärin. Älä koskaan käytä johtoa sähkötyökalun kuljetukseen, vetoon tai irti kytkemiseen. Pidä johto kaukana lämmönlähteistä, öljystä, terävistä kulmista tai liikkuvista osista. Vahingoittuneet tai sekaantuneet johdot lisäävät sähköiskujen vaaraa.

e) Kun sähkötyökalua käytetään ulkoilmassa, käytä ulkokäyttöön soveltuvaa

jatkojohtoa. Ulkokäyttöön soveltuvat johdon käyttö vähentää sähköiskujen vaaraa.

f) Jos sähkötyökalun käyttöä vaaditaan kosteassa tilassa, käytä jäännösvirtasuojalaitteella suojattua virransyöttöä (RCD). RCD:n käyttö vähentää sähköiskujen vaaraa.

3) Henkilöturvallisuus

a) Ole tarkkana, kontrolloi mitä olet tekemässä ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua ollessasi väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken herpaantuminen käytettäessä sähkötyökalua saattaa aiheuttaa vakavia henkilövahinkoja.

b) Käytä suoja-asusteita. Käytä aina suojalaseja. Suojavarusteiden kuten pölynaamarin, liukumisen estävien jalkineiden, suojakypärän ja kuulokkeiden käyttö vähentää henkilövahinkoja.

c) Vältä vahingossa käynnistymisiä. Varmista, että laite on sammutettu ennen akun asettamista paikoilleen, sähkötyökaluun tarttumista tai sen kuljettamista. Sähkötyökalun kuljettaminen niin, että sormi on kytkimellä tai akun asentaminen niin, että kytkin on asennossa "ON" altistaa onnettomuuksille.

d) Irrota kaikki säätöavaimet tai työkalut ennen sähkötyökalun käynnistämi-stä. Avain tai työkalu, joka osuu pyörivään osaan saattaa aiheuttaa henkilövahinkoja.

e) Pysy tasapainossa. Säilytä aina sopiva tuki ja tasapaino. Tämä antaa paremman kontrollin sähkötyökalusta yllättävissä tilanteissa.

f) Pukeudu oikein. Älä käytä leveitä asuja tai koruja. Pidä hiukset, asusteet ja kä- sineet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat tarttua liikkuviin osiin.

g) Jos on tarpeen kytkeä laitteita pölynpoisto- ja pölynkeräyslaitteistoon varmista, että ne on kytketty oikealla tavalla. Näiden laitteiden käyttö saattaa vähentää pölystä aiheutuvia riskejä.

h) Älä anna toistuvasta käytöstä saadun tuntemuksen tehdä sinusta itseriittoista ja jättää laitteen turvallisuutta koskevat periaatteet huomioimatta. Huolimaton toiminta voi saada aikaan vakavia vammoja hetkessä.

4) Sähkötyökalun käyttö ja turvallisuus

a) Älä ylikuormita sähkötyökalua. Käytä työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu tekee työn paremmin ja tur-

vallisemmin ja juuri sillä nopeudella johon se on suunniteltu.

b) Älä käytä sähkötyökalua, jos kytkin ei käynnistä sitä tai pysäytä sitä oikein. Sähkötyökalu, jota ei voi käynnistää kytkimestä on vaarallinen ja se on korjattava.

c) Poista akku akkutilasta ennen säätöjen tekemistä tai lisäosien vaihtamista tai ennen sähkötyökalun laittamista paikoilleen. Nämä turvallisuuteen liittyvät ennaltaehkäisevät toimenpiteet vähentävät riskiä, että sähkötyökalu käynnistyy vahingossa.

d) Säilytä sähkötyökalut lasten ulottumattomissa äläkä anna henkilöiden, jotka eivät tunne työkalua eikä siihen liittyviä ohjeita käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolehdi sähkötyökalujen huollosta. Tarkista, että liikkuvat osat ovat kohdistetut ja että ne liikkuvat vapaasti, etteivät ne ole rikki tai niissä ole muuta sellaista vikaa, joka voisi vaikuttaa sähkötyökalun toimintaan. Jos työkalussa on vikoja, on työkalu korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosta huollosta.

f) Pidä leikkuuosat teroitettuina ja puhtaina. Leikkuuosien oikea huolto ja terien terävyydestä huolehtiminen, vähentää leikkuuosien riskiä jumiutua ja tekee niistä helpommin kontrolloitavia.

g) Käytä sähkötyökalua ja lisäosia annettujen ohjeiden mukaan, huomioiden työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttö alkuperäisestä poikkeavaan tarkoitukseen saattaa aiheuttaa vaaratilanteita.

h) Pidä kahvat kuivina, puhtaina ja vältä öljyn ja rasvan joutumista niihin. Liukkaat kahvat eivät salli työkalun turvallista käsittelyä ja valvontaa odottamattomissa tilanteissa.

5) Akkukäyttöisten työkalujen käyttö ja varotoimenpiteet

a) Lataa työkalu vain valmistajan määrittelemällä laturilla. Akkuyksikölle sopiva laturi voi aiheuttaa tulipalovaaran jos sitä käytetään muiden akkuyksikköjen lataamiseen.

b) Käytä sähkötyökaluja vain määrättyjen akkuyksiköiden kanssa. Muun akkuyksi- kön käyttö voi aiheuttaa henkilövahinkojen ja tulipalon vaaran.

c) Kun akkuyksikköä ei käytetä, pidä sitä loitolla metalliesineistä, kuten klemmarit, kolikot, naulat, ruuvit tai muut pienet metalliesineet, jotka voivat aiheuttaa yhteyden kahden liittimen välillä. Oiko-

sulun syntyminen kahden liittimen välille voi aiheuttaa palovammoja tai tulipaloja.

d) Jos akun kunto on huono, siitä voi valua akkunestettä: vältä siihen koskemista. Jos siihen kuitenkin kosketaan vahingossa, huuhtele välittömästi vedellä. Jos nestettä pääsee silmiin, hakeudu välittömästi lääkärin hoitoon. Valunut akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

e) Älä käytä akkuyksikköä tai vahingoittunutta tai muutettua välinettä. Vahingoittuneet tai muutetut akut voivat toimia odottamattomalla tavalla, jonka seurauksena voi olla tulipalon, räjähdyksen tai vammautumisen vaara.

f) Älä altista akkuyksikköä tulelle tai liian korkeille lämpötiloille. Altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksiä. HUOMAUTUS. Lämpötila "130 °C" voidaan korvata lämpötilalla "265 °F".

g) Noudata kaikkia latausta koskevia ohjei- ta äläkä lataa akkua ohjeissa määrite- tyn lämpötila-alueen ulkopuolella. Väärä lataus tai lataus määrätyn lämpötila-alueen ulkopuolella voi vahingoittaa akkua ja lisätä tulipalon vaaraa.

6) Huoltopalvelu

a) Anna pätevän henkilökunnan korjata sähkötyökalu, käyttäen ainoastaan alkuperäisiä varaosia. Tämä mahdollistaa sähkötyökalun turvallisuuden ylläpitämisen.

b) Älä koskaan korjaa vahingoittuneita akkuja. Akun huollon saa suorittaa vain valmistaja tai valtuutettujen palvelujen toimittajat.

2.2 TURVALLISUUSMÄÄRÄYKSET AI-VAUSSAHA/RUOHONLEIKKURI

1) Koulutus

Tutustu vipuihin ja laitteen oikeaan käyttöön. Opettele pysäyttämään laite nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai vakavan loukkaantumisen.

• Älä anna laitetta lasten käyttöön tai sellaisten henkilöiden käyttöön, jotka eivät tunne käyttöohjeita riittävän hyvin. Paikalliset lait voivat määrittää käyttäjän alaikärajan.
• Muista, että käyttäjä on vastuussa tapaturmista ja vahingoista, joita muille ihmisille tai heidän omaisuudelleen voi aiheutua. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin

oman ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennellään kaltevilla, epätasaisilla, liukkailla tai epävakaila pinnoilla.

- Mikäli haluat luovuttaa laitteen muiden käyttöön tai lainata sitä, varmista, että tuleva käyttäjä tutustuu tämän käyttöoppaan sisältämiin käyttöohjeisiin.

2) Esitoimenpiteet

a) Henkilönsuojaimet

• Käytä vartalonmyötäisiä suojavaatteita, joissa on viiltosuoja, tärinänestohanskoja, kypärää, suojalaseja, pölynaamaria, kuulokkeita ja vahvistettuja, liukumattomia jalkineita.
• Kuulosuojainten käyttö voi rajoittaa kykyä kuulla mahdollisia varoituksia (huutoja tai hälytyksiä). Tarkkaile äärimmäisen huolella, mitä tapahtuu työalueen lähellä.

b) Työalue / Laite

- Tarkista työskentelyalue ja poista kaikki asiat, jotka laite voisi singota tai jotka voisivat vahingoittaa leikkuuvälinettä/pyöriviä osia (kivet, oksat, rautalangat, luut jne.).

3) Käytön aikana

a) Työalue

• Älä käytä laitetta räjähdysalttiissa Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa.
• Pidä aikuiset, lapset ja eläimet poissa työalueelta. Lapsien on ehdottomasti oltava toisen aikuisen valvonnassa.
• Varmista, että muut henkilöt ovat ainakin 15 metrin päässä laitteen toimintasäteeltä tai vähintään 30 metrin päässä raskaiden viikatteiden ollessa kyseessä.
• Vältä työskentelemästä märässä ruohossa, sateessa ja jos ukkosen vaara esiintyy ja erityisesti jos voi salamoida.
• Vältä mahdollisuksien mukaan märällä, liukkaalla, liian kaltevalla tai jyrkällä maaperällä työskentelemistä. Käyttäjä saattaa helposti menettää tasapainon työskennellessään.
• Älä altista laitetta vesisateelle tai märille ympäristöille. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.
• Huomioi tarkalleen maaperässä esiintyvät epäyhdenmukaisuudet (kuopat, ojat), kaltevat paikat, piilevät vaarat ja mahdollisten esteiden paikallaolo, jotka voivat rajoittaa näkyvyyttä.
• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden läheisyydessä.
• Rinteissä tulee ajaa poikittain eikä koskaan ylös/alas suunnassa. Ole erittäin varovainen suunnan vaihtojen yhteydessä, varmista että tukipiste pysyy vakaana ja pysyttele aina leikkuuvälineen alapuolella.
• Tarkkaile liikennettä, kun käytät laitetta tien läheisyydessä.

b) Laitteen käsittely

• Työskentelyn aikana laitteesta on pidettävä kiinni kaksin käsin niin, että moottoriyksikkö on kehon oikealla puolella ja leikkausyksikkö vyötärön alapuolella. Älä suorista käsivarsia liikaa.
• Vältä kehon osumista maadoitettuihin pintoihin kuten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin. Sähköiskun vaara kasvaa, jos keho on maadoitettu.
• Ota vakaa asento ja toimi varovaisesti.
• Älä koskaan juokse vaan kävele.
• Pidä laite aïna kiinni valjaissa työskentelyn aikana.
• Pidä aina kädet ja jalat kaukana leikkuuvälineestä sekä moottoria käynnistettäessä että laitetta käytettäessä.
• Varoitus: leikkuuelementti jatkaa pyörimistä muutaman sekunnin ajan myös sen irtikytkennän tai moottorin sammuttamisen jälkeen.
• Varo mahdollisia leikkuuvälineen aiheuttamia lentäviä osia.
• Varo äläkä anna leikkuuvälineen iskeytyä voimakkaasti vieraisiin osiin/esteisiin. Jos leikkuuväline kohtaa steeen/esineen, siitä voi olla seurauksena takapotku (kickback). Tämä kosketus voi aiheuttaa erittäin nopean laukeamisen vastakkaiseen suuntaan, työntämällä leikkuuvälinettä yläsuuntaan tai päin käyttäjää. Takapotku saattaa aiheuttaa laitteen kontrollin menetyksen, jonka seuraukset voivat olla vakavia. Estääksesi takaiskun syntymistä noudata seuraavassa osoitettuja varotoimia:
• Pidä laitteesta tiukasti kiinni kaksin käsin ja laita keho ja käsivarret sellaiseen asentoon, jossa takaiskua voidaan vastustaa.
• Älä pidä käsivarsia liian korkealla äläkä leikkaa vyötärön yläpuolella.
• Käytä yksinomaan valmistajan määrittämiä leikkuuvälineitä.
• Noudata valmistajan antamia ohjeita liittyen leikkuuvälineen huoltoon.

- Huomioi loukkaantumisen mahdollisuus siiman leikkaamiseen tarkoitetun välineen käytöstä johtuen.

Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa.

Pitkäaikainen altistuminen tärinöille saattaa aiheuttaa vammoja tai hermovaurioita

(tunnetaan myös nimellä "Raynoud ilmiö" eli valkosormisuus) erityisesti verenkierto-ongelmista kärsiville henkilöille. Oireet saattavat koskea käsiä, ranteita ja sormia ja tyypillisiä oireita ovat tuntoaistin häviäminen, puutuminen, ihottuma, kipu, värin häviäminen tai ihon rakenteelliset muutokset. Nämä vaikutukset saattavat voimistua kylmällä ilmalla ja/tai puristettaessa liikaa kahvoista. Oireiden ilmaantuessa on lyhennettävä laitteen käyttöaikaa ja otettava yhteyttä lääkäriin.

c) Käyttörajoitukset

• Laitetta eivät saa käyttää henkilöt, jotka eivät pysty pitämään siitä tiukasti kiinni kaksin käsin ja/tai säilyttämään tasapainoa työskennellessään seisaallaan.
• Älä koskaan käytä laitetta, jos suojukset ovat vahingoittuneet, niitä ei ole tai ne eivät ole oikein asennettu.
• Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu määrättyihin kohtiin.
• Alä kytke pois, deaktivoi, irrota tai peukaloi paikalla olevia turvajärjestelmiä/mikrokytkimiä.
• Älä käytä sähkötyökalua, jos kytkin ei käynnistä sitä tai pysäytä sitä oikein. Sähkötyökalu, jota ei voi käynnistää kytkimestä on vaarallinen ja se on korjattava.
• Alä altista laitetta liiallisille rasituksille, äläkä käytä pientä laitetta raskaisiin töihin; Sopivan laitteen käyttö vähentää riskejä ja parantaa työn laatua.

4) Huolto, varastointi

Suorita säännöllinen huolto ja oikea varastointi laitteen turvallisuuden ja suorituskyvyn säilyttämiseksi.

a) Huolto

• Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata.
• Suoritettaessa säätöjä laitteeseen, varo sormien joutumista liikkuvan leikkuuvälineen ja laitteen kiinteiden osien väliin.

Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi meluja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana.

b) Varastointi

- Tulipalon vaaran vähentämiseksi, älä jätä jäännösmateriaaleja sisältäviä säiliöitä sisätiloihin.

2.3 AKKU / AKKULATURI

TÄRKEÄÄ Seuraavat turvallisuusmääräykset täydentävät laitteen liitteenä olevan akun ja akkulaturin ohjekirjassa annettuja turvallisuusvaatimuksia.

• Akun lataamiseksi käytä ainoastaan valmistajan suosittelemia akkulatureja. Epäsopivan akun lataaminen saattaa aiheuttaa sähköiskun, ylikuumenemisen tai syövyttävän akkuhapon vuotamisen.
• Käytä ainoastaan työvälineelle tarkoitettuja akkuja. Muiden akkujen käyttö saattaa aiheuttaa loukkaantumisia ja tulipalon.
• Varmista, että laite on sammutettu ennen akun laittamista. Akun asentaminen käynnissä olevaan sähkölaitteeseen saattaa aiheuttaa tulipaloja.
• Pidä käyttämätön akku kaukana paperiliittimistä, kolikoista, avaimista, nastoista, ruuveista ja muista pienistä metalliesineistä, jotka saattavat aiheuttaa oikosulun liittimissä. Akkuliittimissä tapahtuva oikosulku saattaa aiheuttaa palon tai tulipaloja.
• Alä käytä akkulaturia tiloissa, joissa on syttyviä aineita tai pinnoilla, jotka syttyvät helposti kuten paperi, kangas jne. Latauksen aikana akkulaturi kuumenee ja saattaisi aiheuttaa tulipalon.
• Huolehdi akkujen kuljetuksen aikana siitä, että liittimet eivät pääse keskenään kosketuksiin äläkä käytä kuljetukseen metallisäiliöitä.

2.4 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla laitteen käytössä ensisijaisen tärkeä ja etusijalla oleva seikka, rauhanomaisen rinnakkaiselon ja elinympäristömme hyväksi.

Vältä aiheuttamasta naapurustolle häiriötä. Käytä laitetta vain järkevään aikaan (älä käytä sitä aikaisin aamulla tai myöhään illalla, kun käyttö voi häiritä muita ihmisiä).

Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa laittaa sekajätteeseen, vaan ne on lajiteltava ja vietävä asianmukaiseen kierrätyskeskukseen, joka huolehtii materiaalien kierrätyksestä.

Noudata tarkasti paikallisia säädöksiä, koskien jätteiden hävitystä.

Kun laite poistetaan käytöstä, älä jätä sitä luontoon, vaan toimita se kierrätyskeskukseen paikallisten määräysten mukaisesti.

Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EY sähkö- ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti määrää

sähkölaitteiden erillisen keräyksen niin, että ne voidaan käyttää uudelleen ympäristöystävällisesti. Jos sähköisiä laitteita hävitetään kaatopaikalle tai maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä.

Li-ion

Käyttöiän lopussa, hävitä akut kiinnittämällä riittävästi huomioita ympäristöömme. Akku sisältää sekä sinulle että ympäristölle vaarallista materiaalia. Se on irrotettava ja

hävitettävä erillisessä paikassa, joka hyväksyy litiumioniakkuja.

Käytettyjen tuotteiden ja pakkausmateriaalien erillinen keräys sallii materiaalien kierrätyksen ja uusiokäytön. Kierratettyjen materiaalien uudelleenkäyttö auttaa

ennaltaehkäisemään ympäristön saastumista ja vähentää raaka-aineiden käyttöä.

2.5 JÄLJELLÄ OLEVAT RISKIT

Vaikka kaikkia turvamääräyksiä noudatettaisiin, saattaa olla olemassa muita vaaroja, joita ei voida sulkea pois. Laitteen tyypistä ja rakenteesta johtuvia mahdollisia vaaroja saattavat olla:

• Materiaalin sinkoutuminen, joka saattaa vahingoittaa silmiä;
• Kuulovaurio, jos ei käytetä kuulosuojaimia.

3. LAITTEESEEN TUTUSTUMINEN

3.1 LAITTEEN KUVAUS JA KÄYTTÖTARKOITUS

Tämä laite on puutarhanhoitoväline ja tarkemmin sanottuna käsin kannateltava akkukäyttöinen raivaussaha/ruohonleikkuri.

Laite koostuu ensisijaisesti moottorista, joka käyttää leikkuuvälinettä, josta on olemassa eri tyyppejä eri käyttötarkoituksiin.

Käyttäjä kykenee kannattelemaan laitetta valjaiden ansiosta ja voi käynnistää tärkeimmät hallintalaitteet pysyttelemällä aina turvaetäisyydellä leikkuuvälineestä.

3.1.1 Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu:

• ruohon ja kasvien leikkaamiseen jotka eivät ole puumaisia, nailonsiimaa käyttämällä, joka on suljettu siiman käyttöpään sisälle
• korkeiden ruohojen, risujen, oksien ja puumaisten pensaiden (halkaisija korkeintaan 2 cm) leikkaamiseen metalli- tai muoviterien avulla;
• yhden ainoan käyttäjän käytettäväksi.

3.1.2 Väärä käyttö

Mikä tahansa muu yllä mainitusta poikkeava käyttö voi olla vaarallista ja aiheuttaa henkilö- ja/ tai omaisuusvahinkoja. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):

• laitteen käyttäminen lakaisuun kallistamalla siimapäätä. Moottorin teho voi aiheuttaa esineiden tai pienten kivien lentämisen aina 15 metrin päähän tai kauemmaksikin aiheuttaen vahinkoja tai henkilövahinkoja
• pensasaitojen muotoileminen tai muut työt, joissa leikkuuvälinettä ei käytetä maan tasolla;
• pensaiden, puskien ja kukkien leikkaaminen ja silppuaminen
• puiden oksitus
  – laitteen käyttäminen muiden kuin kasviperäisten materiaalien leikkaamiseen
  – laitteen käyttäminen käyttäjän vyötärön korkeuden yläpuolella
• laitteen käyttäminen julkisissa puutarhoissa, puistoissa, urheilukeskuksissa, tien laidoissa, kentillä ja metsissä
  – leikkuuvälineiden käyttö muihin kuin taulukossa "Tekniset tiedot" lueteltuihin käyttöihin. Vakavien loukkaantumisien ja vammojen vaara.
  – laitteen käyttö samanaikaisesti yhdessä useamman henkilön kanssa.

TÄRKEÄÄ Laitteen virheellinen käyttö saa takuun raukeamaan ja vapauttaa valmistajan kaikesta vastuusta siirtämällä käyttäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harrastuskäyttöön.

3.2 TURVALLISUUSMERKINNÄT

Laitteeseen on kiinnitetty erilaisia merkkejä (kuva 2). Niiden tehtävä on muistuttaa käyttäjää toimintatavoista, jotka varmistavat välttämättömän tarkkaavaisuuden ja varovaisuuden laitetta käytettäessä.

Symbolien selitykset:

VAROITUS! Tämä laite saattaa olla vaarallinen käyttäjälleen ja muille käytettäessä virheellisesti.

Varoitus! Lue käyttöohjeet ennen laitteen käyttöä.

Vaara! Käytä kuulosuojaimia, suojalaseja ja turvakypärää.

Käytä suojakäsineitä ja turvakenkiä.

SINKOUTUVIEN OSIEN VAARA! Varo

leikkuuvälineestä mahdollisesti sinkoutuvia materiaaleja, jotka voivat aiheuttaa vakavia vammoja henkilöille tai esineille.

SINKOUTUVIEN OSIEN

VAARA! Pidä kaikki henkilöt tai kotieläimet ainakin 15 metrin etäisyydellä laitetta käyttäessäsi.

Varo terän työntöä.

Älä käytä sahalaitaista pyöröterää. Vaara: sahalaitaisen pyöröterän käyttö malleissa, joissa kyseistä terää ei ole tarkoitettu käytettäväksi, altistaa käyttäjän erittäin korkealle loukkaantumisvaaralle ja jopa kuoleman vaaralle.

Älä altista vesisateelle (tai kosteudelle).

TÄRKEÄÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.

3.3 TUOTTEEN TUNNISTUSTARRA

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1):

1. Äänitehon taso
2. Vaatimustenmukaisuusmerkki
3. Valmistusvuosi
4. Laitetyyppi
5. Valmistajan viitemalli
6. Sarjanumero
7. Valmistajan nimi ja osoite
8. Tuotekoodi

Kirjoita laitteen tunnistetiedot niille tarkoitettuihin kohtiin kannen takaosassa olevaan tarraan.

TÄRKEÄÄ Käytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä.

TÄRKEÄÄ Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

3.4 PÄÄKOMPONENTIT

Laite on valmistettu seuraavista pääosista, joita vastaa seuraavat toiminnot (kuva 1):

A. Moottori: antaa liikkeen leikkuulaitteelle voimansiirtotangon ja kulmavaihteen kautta.
B. Tanko: liittää takakahvan moottoriyksikköön.
C. Leikkuuväline: kasviston leikkuuseen tarkoitettu elementti

1. Siiman käyttöpää: nylonsiimasta valmistettu leikkuuväline.

2. 3-kärkinen terä, 4-kärkinen terä: metallilevystä valmistettu leikkuuväline (laatikossa).

D. Leikkuuvälineen suojus: on turvasuoja, joka estää leikkuuvälineen mahdollisesti keräämien esineiden sinkoutumisen kauaksi laitteesta.

E. Etukahva: puoliympyrän muotoinen, tekee laitteen ohjaamisen mahdolliseksi ja siihen on asetettu jalkaa suojaava este.

F. Takakahva: tekee laitteen ohjaamisen mahdolliseksi ja siihen on asetettu ensisijaiset ohjaukset käynnistystä/sammutusta/kiihdytystä varten.

G. Kahvaputki: "häränsarviksi" muotoiltu kahvaosa, joka sijaitsee runkoputkeen nähden epäsymmetrisesti poikkisuunnassa; mahdollistaa laitteen hallinnan, ja sen oikeassa päässä sijaitsevat päätoimintojen kytkimet: käynnistys, sammutus, ja kaasu.

H. Jalkaa suojaava este: on turvaeste, joka suojaa tahattomilta kosketuksilta leikkuuvälineeseen sen käytön aikana.

I. Valjaat: kangashihnoista koostuva asuste, joka olkien päälle asetettuna auttaa kannattelemaan laitteen painoa työskentelyn aikana.

1. yksiolkaiminen

2. kaksiolkaiminen

J. Kiinnityskohta (valjaat): valjaiden kiinnityskohta laitteeseen.

K. Terän suoja (laitteen kuljettamista ja liikuttamista varten): suojaa tahattomilta kosketuksilta leikkuuvälineeseen, jotka voivat aiheuttaa vakavia vammoja.

L. Akku (jos sitä ei toimiteta laitteen ohella, ks. kappale 15.1 "saatavana olevat lisävarusteet"): tuottaa sähkövirtaa laitteelle. Ominaisuudet ja käyttöä koskevat määräykset on ilmoitettu sen omassa käsikirjassa.

M. Akkulaturi (pyynnöstä saatava laite, kappale 15.2): akun lataukseen käytettävä laite. Saatavissa on kaksi akkulaturimallia: M1 (nopea akkulaturi); M2 (vakiotyyppinen akkulaturi).

N. Akkureppu (pyynnöstä saatava lisävaruste, kappale 15.3): varuste, johon akut on sijoitettu.

O. Liitäntäkaapeli: kaapeli, jolla laite voidaan kytkeä akkureppuun.

P. Akkusimulaattori (pyynnöstä saatava lisävaruste, kappale 15.4): jos lisättynä laiteyksikköön, laite mahdollistaa akkurepun käytön.

4. ASENNUS

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Kuljetus- ja varastointiteknisistä syistä jotkin laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen.

⚠ Pakkauksesta purkaminen ja asentaminen on suoritettava tasaisella ja kiinteällä tasolla, jossa on riittävästi tilaa laitteen ja pakkausten liikuttamiseen, käyttämällä aina tarkoituksenmukaisia välineitä. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun.

4.1 ASENNUSOSAT

Pakkaus sisältää osat asennusta varten.

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo osien hävittämistä.
2. Tutustu laatikossa olevaan dokumentaatioon, nämä ohjeet mukaan luettuina.
3. Ota pois laatikosta kaikki irralliset osat.
4. Ota laite pois laatikosta.
5. Hävitä laatikko ja pakkausmateriaalit paikallisten määräysten mukaisesti.

Ennen asennukseen ryhtymistä tarkista, että akkua ei ole asetettu sille kuuluvaan paikkaan.

4.2 KAHVOJEN ASENNUS

4.2.1 Etukahvan asennus

1. Aseta etukahva (kuva 3.A) tangon päälle (kuva 3.B).
2. Asenna jalkaa suojaava este (kuva 3.C) kahvan päälle ja varmista, että se suuntaa vasemmalle.
3. Kiinnitä kahva jalkasuojukseen ruuveilla (kuva 3.D) ja muttereilla (kuva 3.E).

4.2.2 Kahvaputken asentaminen

1. Löysää keskellä oleva nuppi (Kuva 4.A) ja irrota hattumutteri (Kuva 4.B).
2. Aseta kahvaputki (Kuva 4.C) paikalleen ja huolehdi siitä, että ohjaimet tulevat oikealle puolelle.
3. Säädä kahvaputki miellyttävimpään työskentelyasentoon ja kiinnitä se hattumutterin (Kuva 4.B) ja nupin (Kuva 4.A) avulla.

HUOMAA Löysäämällä kiinnikettä (Kuva 4.A) on mahdollista kääntää kahvaputkea ja helpottaa näin varastointia.

4.3 LEIKKUUVÄLINEIDEN ASENNUS JA MÄÄRÄTYT SUOJUKSET

Käytä suojahanskoja.

TÄRKEÄÄ Joka kerta kun leikkuuväline tulee vaihtaa, irrota akku lokerosta ja pura kaikki leikkuuvälineen osat.

4.3.1 Leikkuuvälineen valinta

Valitse työhön sopivin leikkuuväline seuraavien ohjeiden mukaan:

• siimapäällä voidaan poistaa korkeaa ruohikkoa ja kasvistoa (ei puumaista) aitojen, muurien, perustusten, jalkakäytävien viereltä ja puiden ympäriltä jne. tai puhdistaa kokonaan tietty alue puutarhasta
• 3-kärkiset ja 4-kärkiset terät sopivat risukon ja pienikokoisten puiden, halkaisija enintään 2 cm, leikkaamiseen.

4.3.2 Leikkuuvälineen suojuksen asennus

1. Sijoita suojus (kuva 5.A) moottoriyksikössä olevien aukkojen kohdalle (kuva 5.B).
2. Kiristä ruuvit pohjaan asti (Kuva 5.C).

HUOMAUTUS Leikkuuvälineen suojuksessa on seuraava symboli:

Se osoittaa leikkuuvälineen pyörimissuuntaa.

4.3.3 Leikkuuvälineen suojuksen asennus/irrotus

4.3.3.a Siiman käyttöpään asennus

1. Paina painiketta (kuva 6.A) ja pidä sitä painettuna samalla kun kierrät siimapäätä moottoriakselin ja siimapään rungon lukitsevaan naksahdukseen asti (kuva 6.B).
2. Asenna siiman käyttöpää (kuva 6.B) kiertämällä sitä myötäpäivään.

TÄRKEÄÄ Käytettäessä siiman käyttöpäätä on siiman leikkuuveitsen aina oltava asennettuna (kuva 7.A). Laite toimitetaan leikkuuhalkaisija asetettuna 38 cm:iin.

4.3.3.b Siiman käyttöpään irrotus

1. Paina painiketta (kuva 6.A) ja pidä sitä painettuna samalla kun kierrät siimapäätä (kuva 6.B) moottoriakselin ja siimapään rungon lukitsevaan naksahdukseen asti.
2. Irrota siiman käyttöpää (kuva 6.B) kiertämällä sitä vastapäivään.

4.3.3.c 3-kärkisen terän ja 4-kärkisen terän asentaminen

Kiinnitä terän suojus.

1. Asenna terä (kuva 8.B) ja ulkoinen rengas (kuva 8.C) leveämpi osa terään päin suunnattuna.
2. Asenna ulkoinen kuppi (kuva 8.D) mutteria kiristämättä (kuva 8.E).
3. Paina painiketta (kuva 8.A), kierrä terää (kuva 8.B) käsin, kunnes se kiinnittyy sisärenkaan aukkoon eikä enää kierry.
4. Ruuvaa paikalleen mutteri (kuva 8.E) ja kirstä myötäpäivään loppuun asti mukana toimitetulla avaimella.
5. Irrota avain palauttaaksesi kierron ennalleen.

4.3.3.d 3-kärkisen terän ja 4-kärkisen terän irrottaminen

Kiinnitä terän suojus.

1. Paina painiketta (kuva 8.A), kierrä terää (kuva 8.B) käsin, kunnes se kiinnittyy sisärenkaan aukkoon eikä enää kierry.
2. Ruuvaa mutteria (kuva 8.E) auki vastapäivään ja irrota ulkoinen kuppi (kuva 8.D).
3. Liu'uta ulkorengas (kuva 8.C) pois ja irrota sitten terä (kuva 8.B).

4.4 AKKUREPUN VARUSTELU (JOS VARUSTEENA)

Akkureppu tulee valmiiksi koottuna (kuva 1N). Se voidaan irrottaa valjaiden tuesta (kuva 9) ja sitä voidaan kuljettaa kädessä.

Akkureppu irrotetaan painamalla kahta yläpainiketta (kuva 9.A).

Akkujen paikat ovat repun molemmin puolin (kuva 10)

Repun oikealla puolella on:

• kaapelin liitäntä (kuva 11.A)
• akun valitsin (kuva 11.B)
• USB-liitäntä muiden laitteiden (esim. matkapuhelinten) latausta varten (kuva 11.C)

Kaapelin vapaana roikkumisen estämiseksi molemmilla puolilla sekä takaosassa on läpiviennit, joiden kautta syöttökaapeli kulkee.

5. HALLINTALAITTEET

5.1 TURVAPAINIKE (VÄLINE PÄÄLLE LAITTAMISEKSI / POIS PÄÄLTÄ OTTAMISEKSI)

Tätä painiketta painamalla (kuva 12.C, kuva 13.C) laitteen sähköpiiri laitetaan päälle ja pois päältä; vastaava led syttyy (kuva 12.E, kuva 13.E).

Painamalla nopeuspainiketta (kuva 12.D, kuva 13.D) säädetään leikkausnopeus; vastaavat 2 lediä syttyvät (kuva 12.F, kuva 13.F). Jos työ keskeytetään (laitetta sammuttamatta), uudelleen käynnistyksen yhteydessä se käynnistyy aiemmin asetetulla nopeudella.

Valot sammuneet: sähköpiiri on kytketty kokonaan pois päältä (OFF).

TÄRKEÄÄ Siirtojen aikana älä koskaan pidä sormea painikkeen päällä tahattoman käynnistyksen estämiseksi.

"Varoitus"-kuvake (kuva 12.G, kuva 13.G) syttyy, jos laitteeseen tulee jokin häiriö (katso vikojen paikannustaulukkoa, kappale 14).

5.2 KAASUVIPU

Sen avulla leikkuuväline voidaan käynnistää ja sen nopeutta säätää.

Kaasuvipua (kuva 12.A, kuva 13.A) voidaan käyttää ainoastaan, jos samanaikaisesti painetaan kaasuttimen turvavipua (kuva 12.B-M, kuva 13.B-M).

Leikkuuväline pysähtyy automaattisesti kun kaasuvipu vapautetaan.

5.3 KAASUTTIMEN TURVAVIPU

Kaasuttimen turvavipu (kuva 12.B-M, kuva 13.B-M) mahdollistaa kaasuvivun (kuva 12.A, kuva 13.A) käyttämisen.

6. LAITTEEN KÄYTTÖ

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

6.1 ESITOIMENPITEET

Ennen työskentelyn aloittamista on suoritettava erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden ja työskentelytehon takaamiseksi:

1. varmista, että akku on asetettu akkutilaan
2. aseta laite tukevasti vaakatasoon maahan;
3. valitse työhön sopivin leikkuuväline (kappale 4.3.1)
4. tarkista akku (kappale 6.1.1)
5. pue valjaat oikein (kappale 6.1.2).

6.1.1 Akun tarkastus

Laite toimitetaan ilman akkua.

Hanki käyttötarkoituksen kannalta sopivin akku ja lataa se kokonaan noudattamalla akun ohjekirjassa annettuja ohjeita.

Tässä laitteessa käytettävien hyväksyttyjen akkujen luettelo löytyy taulukosta "Tekniset tiedot". Ennen jokaista käyttökertaa:

- tarkista akun lataus noudattaen akun ohjekirjassa annettuja ohjeita.

6.1.2 Valjaiden käyttö

Valjaat puetaan päälle ennen kuin laite kiinnitetään ja hihnat säädetään käyttäjän pituuden ja ruumiinrakenteen mukaan.

Käytä aina koneen painoon sopivia valjaita:

– jos kone painaa alle 7,5 kg, voidaan käyttää yhdellä tai kahdella olkaimella varustettua mallia

-jos kone painaa yli 7,5 kg, on käytettävä yksinomaan kaksiolkaimista mallia.

• Yksiolkaimiset mallit

Valjaat on puettava ennen laitteen kiinnittämistä pidikkeeseensä.

Hihnan (kuva 14.A) on mentävä vasemman olan päältä ja kuljettava kohti oikeaa kylkeä.

Hihna on puettava seuraavasti:

- tuki (Kuva 14.A.1), laitteen kiinnitykseen tarkoitettu jousihaka (Kuva 14.A.2). ja pikalukko (Kuva 14.A.3) sijoitettuina oikealle puolelle.

• Kaksiolkaimiset mallit

Valjaat on puettava ennen laitteen kiinnittämistä pidikkeeseensä.

Hihna (Kuva 14.B) on puettava seuraavasti:

- tuki (kuva 14.B.1), laitteen kiinnitykseen tarkoitettu jousihaka (kuva 14.B.2) ja pikalukko (kuva 14.B.3) sijoitettuina oikealle puolelle.

- pikalukko edessä (kuva 14.B.3);

- olkahihnojen risteyskohta käyttäjän selkäpuolella (kuva 14.B.4);

– soljet kunnolla kiinni (kuva 14.B.5).

Olkahihnat tulee kiristää niin, että paino jakautuu tasaisesti hartioille.

6.1.3 Repun käyttö (jos varusteena)

1. Aseta akku akkurepun jompaankumpaan akkutilaan (kuva 10) työntämällä se pohjaan, kunnes se napsahtaa paikoilleen ja varmistaa sähkökosketuksen.

2. Liitä kaapeli reppuun vastaavaan liitäntään (kuva 11.A) ja käännä, kunnes kuuluu paikoilleen lukittumisesta ja sähkökosketuksen varmistamisesta kertova napsahdus.

3. Säädä valjaat ja sulje etukiinnitys (kuva 15).

6.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja.

Suorita turvallisuustarkastukset aina ennen käyttöä.

6.2.1 Yleistarkastus

Kohde	Tulos
Kahvat (kuva 1.E) kuva 1.G).	Puhdistetut, kuivat, kiinnitetty oikein ja tiukasti laitteeseen.
Leikkuuvälineen suojus (kuva 1.D).	Kiinnitetty kunnolla laitteeseen, ei kulunut/rikkoutunut tai vahingoittunut.
Valjaiden kiinnityspiste (kuva 1.J).	Sijoitettu oikein.
Laitteessa ja leikkuuvälineessä olevat ruuvit.	Kiristetty kunnolla (ei löystyneet).
Leikkuuväline (kuva 1.C.1; kuva 1.C.2).	Puhdas, ei vahingoittunut tai kulunut.
Metallinen terä (jos asennettu) (kuva 1.C.2).	Terävä.
Akku (kuva 1.L)	Kotelossa ei vahinkoja, ei nesteiden vuotoja.
Jäähdytysilman kulkureitit (kappale 7.3).	Ei tukossa.
Laite	Ei vahingoittumisen tai kulumisen merkkejä.
Kaasuvipu (kuva 12.A, kuva 13.A), kaasuttimen turvavipu (kuva 12.B, kuva 13.B).	Niiden tulee liikkua vapaasti, niitä ei saa pakottaa.
Testiajo	Ei poikkeavaa tärinää. Ei poikkeavaa ääntä.

6.2.2 Laitteen toimintatesti

Toimenpide	Tulos
1. Aseta akku sille kuuluvaan koteloon (kappale 7.2.3)2. paina turvapainiketta (kuva 12.C, kuva 13.C)	Ledin (kuva 12.E, kuva 13.E) tulee syttyä (sähköpiiri päällä).
Toimenpide Tulos
1. Käynnistä laite (kappale 6.3);2. käytä samanaikaisesti kaasuvipua (kuva 12.A, kuva 13.A) ja kaasuttimen turvavipua (kuva 12.B, kuva 13.B);3. päästä kaasuvipu (kuva 12.A, kuva 13.A) ja kaasuttimen turvavipu (kuva 12.B, kuva 13.B).	1. Leikkuuvälineenei tule liikkua.2. Leikkuuvälineentulee liikkua.3. Vipujen tulee palata automaattisesti ja nopeasti neutraaliin asentoon ja leikkuuvälineen on pysähdyttävä.
Paina ainoastaan kaasu-vipua (kuva 12.A, kuva 13.A).	Kaasuvivun on pysyttävä lukittuna.

Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, älä käytä laitetta! Toimita laite huoltokeskukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteitä varten.

6.3 KÄYNNISTYS

6.3.1 Käynnistys akulla

1. Irrota terän suoja (kuva 1.K) (jos käytössä).
2. Varmista ettei leikkuuväline osu maahan tai muihin esineisiin;
3. aseta akku oikein sille kuuluvaan koteloon (kuva 16.A) (kappale 7.2.3);
4. Paina turvapainiketta (kuva 12.C, kuva 13.C). käytä samanaikaisesti kaasuvipua (kuva 12.A, kuva 13.A) ja kaasuttimen turvavipua (kuva 12.B-M, kuva 13.B-M).

6.3.2 Käynnistys akkusimulaattorilla (jos varusteena)

1. Poista terän suojus (kuva 1.K);
2. Varmista ettei leikkuuväline osu maahan tai muihin esineisiin;
3. aseta akkusimulaattori (kuva 16.P) oikein sen koteloon laitteessa (kuva 16.A);
4. kiinnitä liitäntäkaapeli (kuva 16.O) akkusimulaattoriin
5. valitse käytettävä akku valitsimella (kuva 11.B)
6. paina turvapainiketta (kuva 12 C, kuva 13 C)
7. paina kiihdytintä (kuva 12.A, kuva 13 A); käytä samanaikaisesti kaasuvipua (kuva 12.A, kuva 13.A) ja kaasuttimen turvavipua (kuva 12.B-M, kuva 13.B-M).

6.4 TYÖSKENTELY

HUOMAUTUS Ennen niittämistä

suosittelemme tutustumaan laitteeseen ja leikkuutapoihin pukemalla valjaat, puristamalla laitetta ja tekemällä työn vaatimat liikkeet.

Laitteen käyttöä varten toimi seuraavassa kuvatulla tavalla:

• kiinnitä laite aina oikein päälle puettuihin valjaisiin (kappale 6.1.2).
  – pidä laitteesta aina kiinni kaksin käsin niin, että moottoriyksikkö on kehon oikealla puolella ja leikkuuyksikkö vyötärön alapuolella.

HUOMAUTUS Työskentelyn aikana akku on suojattu sen tyhjentymiseltä kokonaan suojalaitteella, joka sammuttaa laitteen ja estää sen toiminnan.

HUOMAUTUS Akun kesto (ja näin ollen leikattava kasvillisuus ennen latausta) riippuu eri tekijöistä, jotka on kuvattu kohdassa (kappale 7.2.1).

HUOMAUTUS Jos käynnistettyä laitetta ei käytetä minuuttiin, se sammuu automaattisesti.

6.4.1 Työskentelytekniikka

6.4.1.a Siiman käyttöpää

⚠️ Käytä AINOASTAAN nailonsiimaa. Siimapäähän sopimattomien metallisten tai muovitettujen metallivaijerien käyttö saattaa aiheuttaa loukkaantumisia.

a. Leikkaaminen liikkeessä (niittäminen)

Etene säännöllisellä vauhdilla tehden kaarevia liikkeitä kuten perinteisellä viikatteella ilman, että kallistat siiman käyttöpäätä toiminnan aikana (kuva 17).

Kokeile ensin leikata sopivalta korkeudelta pienellä alueella. Tasaisen leikkuukorkeuden saamiseksi pidä siiman käyttöpää koko ajan samalla etäisyydellä maasta.

Kun kyseessä on raskaammat leikkuut, saattaa olla hyödyksi kallistaa siimapäätä noin 30° vasemmalle.

⚠️ Älä työskentele tällä tavoin, jos on olemassa vaara sellaisten esineiden sinkoilemisesta, jotka voivat vahingoittaa ihmisiä, eläimiä tai aiheuttaa muita vahinkoja.

b. Tarkkuusleikkuu (viimeistely)

Pidä laitetta hieman kallellaan niin, että siimapään alaosa ei koske maahan ja leikkuulinja on halutussa kohdassa. Pidä leikkuuväline kaukana käyttäjästä.

c. Leikkaaminen aitojen / perustusten lähellä

Lähesty hitaasti siimapäällä aitoja, paaluja, kiviä, muuria jne. ilman että osut niihin voimalla (kuva 18).

Jos siima osuu jatkuvasti esteeseen voi se rikkoutua tai kulua; jos se juuttuu aitaan saattaa se leikata äkillisesti.

Joka tapauksessa jalkakäytävien, perustusten, muurien jne. läheisyydessä leikkaaminen saattaa aiheuttaa siiman normaalista poikkeavaa kulumista.

d. Leikkaaminen puiden ympärillä

Kävele puun ympäri vasemmalta oikealle, lähestyen hitaasti runkoa niin ettei siima osu runkoon. Pidä samalla siimapäätä hieman eteenpäin kallellaan (kuva 19).

Huomioi, että nailonsiima voi leikata tai vahingoittaa pieniä pensaita ja siiman osuminen pehmeäkaarnaisiin pensaisiin tai puihin saattaa vaurioittaa vakavasti kasvia.

6.4.1.b 3-kärkinen terä, 4-kärkinen terä

Aloita leikkaaminen kasvuston yläpuolelta laskien sitten leikkuuterää niin, että leikkaat oksat vähitellen pieniin osiin (Kuva 20).

6.4.2 Pään siiman pituuden säätö työstön aikana

Tämä laite on varustettu siiman automaattisesti vapauttavalla siimapäällä.

Pään siiman pituus on säädettävä:

– kun siima kuluu ja siitä tulee lyhyempi
- kun moottori pyörii tavalliseen nähden enemmän
- kun leikkuutehokkuudessa havaitaan heikkenemistä.

Uuden siiman saamiseksi:

• iske siiman käyttöpäätä vasten maata (kuva 21) kaasuvipu painettuna pohjaan
• siimaa annetaan automaattisesti ja siiman leikkuuveitsi (kuva 7.A) leikkaa ylimääräisen pituuden.

6.5 KÄYTTÖVINKKEJÄ

Käytön aikana on hyväpoistaalaitteeseenkiertyvä ruoho moottorin ylikuumenemisen estämiseksi (kuva 1.A), joka johtuu leikkuuvälineen suojan alle tarttuneesta ruohosta (kuva 1.D).

Toimi seuraavassa kuvatulla tavalla:

• pysäytä laite (kappale 6.6)
• irrota akku (kappale 7.2.2)
• käytä työhanskoja
• irrota juuttunut ruoho ruuviavaimella niin, että moottori jäähtyy kunnolla.

6.6 PYSÄYTYS

Laitteen pysäyttämiseksi:

1. Päästä kaasuvipu (kuva 12.A, kuva 13.A).
2. Laita turvapainike (kuva 12.C, kuva 13.C) pois päältä.
3. Ödota leikkuuvälineen pysähtymistä.

Kun laite on pysäytetty kuluu useampi sekunti ennen kuin leikkuuväline pysähtyy.

TÄRKEÄÄ Pysäytä laite aina liikuttaessa työskentelyalueiden välillä.

⚠ Siirtojen aikana älä koskaan pidä sormea painikkeen päällä tahattoman käynnistyksen estämiseksi.

6.7 KÄYTÖN JÄLKEEN

6.7.1 Käytön jälkeen akun kanssa

• Ota akku pois paikaltaan (kuva 22.B) ja lataa se (kappale 7.2.2).
• Kun leikkuuväline on pysähtynyt, kiinnitä terän suoja (kuva 1.K).
• Anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin.
• Suorita puhdistus (kappale 7.3).
• Varmista, että mikään komponentti ei ole löystynyt tai vahingoittunut. Vaihda tarvittaessa vahingoittuneet komponentit ja kirstä mahdolliset löysät ruuvit ja pultit tai ota yhteyttä valtuutettuun huoltoliikkeeseen.

6.7.2 Käytön jälkeen akkusimulaattorin kanssa (jos varusteena)

1. Aseta akkurepun valitsin OFF-asentoon (kuva 11.B);
2. irrota akkusimulaattori laitteesta (kuva 22.P);
3. irrota akkureppu;
4. vapauta liitäntäkaapeli akkusimulaattorista (kuva 22.O) ja repusta (kuva 11.A)
5. irrota akku repusta (kuva 23) ja lataa se (kappale 7.2.2);
6. anna moottorin jäähtyä ennen laitteen asettamista säilytystilaan;
7. Suorita puhdistus (kappale 7.3)
8. Varmista, että mikään komponentti ei ole löystynyt tai vahingoittunut. Vaihda tarvittaessa vahingoittuneet komponentit ja kiristä mahdolliset löysät ruuvit ja pultit tai ota yhteyttä valtuutettuun huoltoliikkeeseen.

TÄRKEÄÄ Ota aina akku pois (kappale 7.2.2) ja asenna terän suoja joka kerta kun laitetta ei käytetä tai vartioida.

7. SÄÄNNÖLLINEN HUOLTO

7.1 YLEISTÄ

TÄRKEÄÄ Noudatettavat

turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Ennen huoltotoimenpiteiden alkamista:

• Pysäytä laite;
• ota akku pois paikoiltaan ja lataa se (kappale 7.2.2)
• leikkuuväline paikoillaan, kiinnitä terän suoja (paitsi työskennellessäsi ko. terän parissa)
• anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin
• käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja;
• lue vastaavat käyttöohjeet.

- Toimenpiteiden suoritustiheydet ja tyypit on annettu "Huoltotaulukossa" (luku 13). Taulukon tarkoituksena on auttaa säilyttämään laite tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet.

Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määrääajan yhteydessä.
– Muiden kuin alkuperäisten varaosien käytöllä voi olla laitteen toiminnan ja turvallisuuden vaarantavia vaikutuksia. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista.
– Valtuutetut huoltokorjaamot ja jälleenmyyjät toimittavat alkuperäisiä varaosia.

TÄRKEÄÄ Kaikki huolto- ja säätötoimenpiteet, joita ei ole kuvattu tässä käyttöohjeessa, on suoritettava jälleenmyyjän tai ammattitaitoisen huoltokeskuksen toimesta.

7.2 AKKU

7.2.1 Akun kesto

Akun kesto (ja näin ollen työstettävä kasvillisuusalue ennen latausta) riippuu pääasiallisesti:

a. ympäristölliset tekijät, jotka vaativat suuremman määrän energiaa:
- tiheän, korkean, kostean nurmikon leikkuu
b. käyttäjän käyttäytyminen, jota on vältettävä:
- toistuvat laitteen käynnistykset ja sammutukset työstön aikana
– sopimattoman leikkuuvälineen tai leikkuutekniikan käyttö suoritettavaan työhön nähden (kappale 6.4)
– leikkuunopeutta, joka ei sovellu leikattavan pensasaidan kuntoon.

Akun keston optimoimiseksi on aina suositeltavaa:

• leikata ruohoa kun se on kuivaa
- asettaa ruohon kuntoon nähden sopiva leikkuunopeus
- käyttää suoritettavaan työhön nähden sopivaa leikkuuvälinettä ja tekniikkaa.

Jos laitetta halutaan käyttää standardin akun käyttöön nähden pidemmissä työstöjaksoissa, voit:

• hankkia toisen vakioakun vaihtaaksesi tyhjän akun välittömästi vaarantamatta näin käytön jatkuvuutta
• hankkia vakioakkuun nähden suuremman akun (kappale 15.1).

7.2.2 Akun irrotus ja lataus

1. Paina akun lukituspainiketta, joka on laitteessa (kuva 22.A) tai repussa olevassa akussa (kuva 23.A) (jos varusteena);

2. irrota akku laitteesta (kuva 22.B) tai akkurepusta (kuva 23.B) (jos varusteena);

3. Laita akku (kuva 24.A) akkulaturissa olevaan paikkaan (kuva 24.B);

4. kytke akkulaturi (kuva 24.B) pistorasiaan, jonka jännite vastaa tarrassa annettua.
5. suorita aina täydellinen lataus, noudattaen akun/akkulaturin ohjekirjasessa annettuja ohjeita.

HUOMAUTUS Akku on varustettu suojuksella, joka estää latauksen jos ympäristölämpötila ei ole välillä 0 - +45 °C.

HUOMAUTUS Akku voidaan ladata milloin tahansa, myös osittain, ilman vaaraa sen vaurioitumisesta.

7.2.3 Akun asentaminen takaisin laitteeseen

Kun lataus on päättynyt:

1. Irrota akku (kuva 25.A) akkulaturista (välttämällä sen pitämistä latauksessa kun lataus on päättynyt)
2. kytke akkulaturi irti (kuva 25.B) verkosta
3. aseta akku sen paikalle laitteeseen (kuva 16.A) tai yhteen sen koteloon akkurepussa (kuva 10) (jos varusteena)
4. työntämällä akku pohjaan, kunnes se napsahtaa paikoilleen ja varmistaa sähkökosketuksen.

7.3 LAITTEEN JA MOOTTORIN PUHDISTUS

• Puhdista laite aina käytön jälkeen käyttämällä puhdasta ja neutraaliin pesuaineeseen kostutettua puhdasta liinaa.
• Poista kosteusjäämät käyttämällä pehmeää ja kuivaa liinaa. Kosteus voi saada aikaan sähköiskujen vaaran.
• Älä käytä aggressiivisia pesuaineita tai liuottimia muoviosien tai kahvojen puhdistamisessa.
• Vähentääksesi tulipalon riskiä puhdista laite ja erityisesti moottori ruohonjäänteistä, lehdistä tai liallisesta rasvasta.
• Moottoria tai akkua vahingoittavan ylikuumenemisen estämiseksi, varmista aina, että jäähdytysilman imuritilät (kuva 26) ovat puhtaat eikä niissä esiinny jäämiä.
• Älä käytä vesisuihkuja ja vältä kastamasta moottoria ja sähköosia.

7.4 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis.
• Tarkista säännöllisesti, että kahvat on kiinnitetty tiukasti.

8. YLIMÄÄRÄINEN HUOLTO

8.1 LEIKKUUVÄLINEEN HUOLTO

Suoritettaessa toimenpiteitä leikkuuvälineeseen, noudata varovaisuutta koska leikkuuväline voi liikkua vaikka akku olisi kytketty irti paikoiltaan.

Tässä laitteessa tulee käyttää leikkuuvälineitä, joissa on koodi joka on osoitettu tekniset tiedot sisältävässä taulukossa.

Jatkuvan tuotekehityksen vuoksi "Tekniset tiedot" taulukossa osoitetut leikkuuvälineet saatetaan ajan kuluessa vaihtaa toisiin, mutta leikkuuvälineet pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina.

⚠️ Älä koske leikkuuvälineeseen ennen kuin akku on irrotettu ja leikkuuväline on kokonaan pysähtynyt.

⚠ Varoitus! Liikkuvien, vaarallisten osien aiheuttama ruumiinvammojen vaara!

8.1.1 Terän teroitus/tasapainotus

Turvallisuussyistä on hyvä, että teroituksen ja tasapainotuksen suorittaa ammattitaitoinen huoltokeskus, jolla on tarkoituksenmukainen pätevyys ja sopivat varusteet toimenpiteiden suorittamista varten ilman, että terä vahingoittuu tai tulee epävakaaksi käytön aikana.

Teriä voidaan käyttää molemmilta puolilta. Kun yksi puoli on kulunut voi terän kääntää ja käyttää kärjen toista puolta.

Kun kärjen molemmat puolet ovat kuluneet, teroita ne.

8.1.2 Terän vaihto

⚠️ Terää ei saa koskaan korjata vaan se on vaihdettava heti kun ilmenee jälkiä rikkoontumisesta tai teroitusraja ylittyy.

Vaihtotoimenpiteitä varten katso luku 4.3

8.1.3 Siimapään siiman vaihto

1. Käytä ainoastaan siimaa, jonka halkaisija on 2 mm, ja katkaise uusi siima ilmoitettuun pituuteen (kuva 27.A).
2. Käännä kiertonuppia (kuva 28.A) kunnes nupissa osoitettu viite (kuva 29.B) asettuu kohdakkain päässä olevan viitteen kanssa (kuva 29.C).
3. Aseta siiman toinen pää (kuva 29.D) toiseen kahdesta ulostulevasta aukosta ja anna siiman tulla ulos vastakkaisesta aukosta.
4. Aseta kahdesta aukosta tulevat siiman saman pituisiksi.
5. Käännä kiertonuppia (Kuva 28.A) nuolten osoittamaan suuntaan kiertääksesi siimaa ja jätä ulos noin 150 mm siimaa molemmista aukoista (Kuva 28.B).

Jos pään sisälle on jäänyt vanhaa siimaa tai jos se on katkennut pään sisälle, irrota se seuraavassa kuvatulla tavalla:

1. paina siimapään sivuilla olevia ulokkeita kohdista, joissa lukee "PUSH" (kuva 30.A), ja irrota käyttöpään alaosa (kuva 30.B)
2. poista sisälle jäänyt siima;
3. aseta kela (kuva 31.A) paikalleen
4. sulje käyttöpää kiinnittämällä ulokkeet (kuva 31.B) niille tarkoitettuihin aukkoihin (kuva 31.C) työntämällä niitä pohjaan, kunnes kuulet naksahduksen, joka kertoo käyttöpään (kuva 31.D) kiinnittymisestä paikalleen.

8.2 SIIMAN LEIKKUUVEITSEN TEROITUS

1. Ota siiman leikkuuveitsi pois (kuva 7.A) leikkuuvälineen suojuksesta (kuva 7.B), ruuvaamalla auki ruuvit (kuva 7.C).
2. Kiinnitä siiman leikkuuveitsi ruuvipenkkiin ja teroita käyttäen litteää viilaa ja säilyttäen alkuperäisen leikkauskulman.
3. Asenna siiman leikkuuveitsi takaisin (kuva 7.A) leikkuuvälineen suojukseen (kuva 7.B), ruuvaamalla ruuvit (kuva 7.C).

9. VARASTOINTI

TÄRKEÄÄ Noudatettavat

turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

9.1 LAITTEEN VARASTOINTI

Kun laite on varastoitava:

• Ota akku pois paikaltaan ja lataa se (kappale 7.2.2);
• leikkuuväline pysähtyneenä, kiinnitä terän suoja
• anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin
• Suorita puhdistus (kappale 7.3)
• Varmista, että mikään komponentti ei ole löystynyt tai vahingoittunut. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kirstä mahdollisesti löystyneet ruuvit ja pultit tai ota yhteys valtuutettuun huoltokeskukseen;
• Varastoi laite:
• kuivaan ympäristöön
• sääolosuhteilta suojaan
  – paikkaan, johon lapset eivät pääse;
• varmista, että avaimet tai huollossa käytetyt työkalut on poistettu.

9.2 AKUN VARASTOINTI

Akkua on säilytettävä varjossa, raikkaassa ja kuivassa tilassa.

HUOMAUTUS Jos akkua pidetään pitkään pois käytöstä, lataa se kahden kuukauden välein sen käyttöiän pidentämiseksi.

10. LIIKUTTAMINEN JA KULJETUS

Aina laitetta liikuteltaessa tai kuljetettaessa:

– Pysäytä laite (kappale 6.6).
- Ota akku pois paikoiltaan ja lataa se (kappale 7.2.2);
– leikkuuväline pysähtyneenä, kiinnitä terän suoja
- käytä paksuja työhanskoja
- ota kiinni laitteen kahvoista ja kohdista leikkuuväline kulkusuuntaan nähden vastakkaiseen suuntaan.

Kun laitetta kuljetetaan ajoneuvolla:

• kiinnitä laite huolellisesti köysillä tai kettingeillä;
• asemoi se siten, ettei siitä aiheudu vaaraa.

11. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin,

että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso.

Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.
• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.
• Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö saa takuun raukeamaan.
• On hyvä jättää laite kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

12. TAKUUSUOJA

Takuu kattaa kaikki materiaali- ja valmistusviat. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita.

Takuu ei kata seuraavista aiheutuneita vahinkoja:

• Liitteenä annettuun dokumentaation ei ole tutustuttu.
• Huolimattomuus.
• Käyttö ja asennus on suoritettu väärin tai niitä ei ole sallittu.
• Alkuperäisiä varaosia ei ole käytetty.
• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt.

Lisäksi tämä takuu ei kata:

• Kulutusmateriaalin normaalia kulumista, kuten leikkuuvälineet, turvamutterit.
  • Normaalia kulumista.

Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.

13. HUOLTOTAULUKKO

Toimenpide Tiheys Huomautuksia
LAITE
Kaikkien kiinnitysten tarkastus	Ennen jokaista käyttöä	kappale 7.4
Turvallisuustarkastukset / Ohjainten tarkastus	Ennen jokaista käyttöä	kappale 6.2
Tarkista leikkuuvälineen suojus.	Ennen jokaista käyttöä	kappale 6.2.1
Leikkuuvälineen tarkastus	Ennen jokaista käyttöä	kappale 6.2.1
Akun latauksen tarkistus	Ennen jokaista käyttöä	*
Akun lataus	Jokaisen käytön jälkeen	kappale 7.2.2 *
Laitteen ja moottorin puhdistus	Jokaisen käytön jälkeen	kappale 7.3
Laitteessa esiintyvien mahdollisten vahinkojen tarkastus.Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen.	Jokaisen käytön jälkeen	-

* Tutustu akun/akkulaturin käsikirjaan.

14. VIKOJEN PAIKANNUS

VIKA	MAHDOLLINEN SYY	KORJAUS
1. Turvapainiketta painamalla kaksi vihreää valoa ei syty palamaan	Akku puuttuu tai sitä ei ole asetettu oikein paikoilleen	Varmista, että akku on asetettu paikoilleen oikein (kappale 7.2.3)

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyyjään.

VIKA MAHDOLLINEN SYY KORJAUS
2. Kun turvapainiketta painetaan, led⚠️ (kuva 12.G, kuva 13.G) vilkkuu	Tyhjä akku Tarkista akun lataus ja lataa	akku uudelleen (kappale 7.2.2)
3. Moottori sammuu työn aikana ja led⚠️ (kuva 12.G, kuva 13.G) vilkkuu	Tyhjä akku Tarkista akun lataus ja lataa	akku uudelleen (kappale 7.2.2)
4. Kaasuvipu ja kaasuvivun turvavipu päällä leikkuulaite ei pyöri	Laite vahingoittunut Laitetta ei saa käyttää.	Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.
5. Moottorin ylikuumenminen	Ruohoa on jumittunut leikkuuvälineen suojuksen alle	Irrota juuttunut ruoho (kappale 6.5)
6. Ruohonleikkuu on vaikeaa	Leikkuuvälineen kunto on huono Huolla	eikkuuväline (kappale 8.1)
7. Ruohoa kerääntyy akselin ja siimapään ympärille	Ruohoa leikataan liian lähellä maata Leikkaa pitkää ruohoa ylhäältä alaspäin suuntavalla liikkeellä sen kerääntymisen estämiseksi.
8. Siimaa ei vapaudu kun siimapäätä isketään maata vasten	Siima on liimautunut kiinni Voitele silikonisuihkeella
	Kelassa ei ole riittävästi siimaa tai siima on loppunut	Vaihda siima (luku 8.1.3)
	Siima on kulunut ja se on liian lyhyt Vedä	siimaa samalla kun vapautuspainiketta painetaan
	Siima on sekoittunut kelaan tai se on katkennut sen sisällä	Ota siima pois kelasta ja kääri se uudelleen (luku 8.1.3)
9. Leikkuuväline osuu vieraaseen esineeseen.	- Pysäytä laite, irrota akku ja:	- tarkista vaurioiden varalta- tarkista onko laitteessa löystyneitä osia ja kiristä ne- suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokeskuksessa.
10. Liallista melua ja/tai tärinää työstön aikana	Löystyneitä tai vahingoittuneita osia. Pysäytä laite, irrota akku ja: - tarkista vaurioiden varalta- tarkista onko laitteessa löystyneitä osia ja kiristä ne- suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokeskuksessa.
11. Laite savuttaa sen toiminnan aikana	Laite vahingoittunut Laitetta ei saa käyttää.	Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.
12. Lyhyt akun kesto	Vaikeat käyttöolosuhteet suuremmalla virrankulutuksella	Optimoi käyttö (kappale 7.2.1)
	Akun teho ei riitä vaadittuun käyttöön Käytä toista tai tehokkaampaa akkua (kappale 15.1)
	Akun kapasiteetin heikentyminen Hanki	jusi akku

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.

VIKA MAHDOLLINEN SYY KORJAUS
13. Akkulaturi ei lataa akkua	Akkua ei ole asetettu oikein akkulaturiin	Tarkista, että se on asetettu oikein (kappale 7.2.2)
	Ympäristölliset olosuhteet eivät ole asianmukaiset	Suorita lataus ympäristössä sopivassa lämpötilassa (ks. akun/akkulaturin käsikirjaan)
	Likaiset koskettimet Puhdista koskettimet
	Akussa ei ole virtaa Tarkista, että pistoke	on kytketty ja että pistorasiassa on virta
	Viallinen akkulaturi Vaihda käyttämällä alkuperäistä varaosaa
	- Jos vika jatkuu, tutustu akun/	akkulaturin käsikirjaan
14. Merkkivalo (kuva 12.G, kuva 13.G) jää palamaan vilkkumatta	Automaattinen tarkastus epäonnistui Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.
15. Merkkivalo (kuva 12.G. kuva 13.G) jää palamaan vilkkuen	Akun kommunikointivirhe Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.
	Roottori lukkiutunut Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.
	Virran ylikuormitus Optimoi laitteen käyttö.
	PCB ylikuumentunut Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.

15. SAATAVANA OLEVAT LISÄVARUSTEET

15.1 AKUT

Saatavilla on kapasiteetiltaan erilaisia akkuja erilaisiin käyttövaatimuksiin mukautumista varten (kuva 32). Tässä laitteessa käytettävien hyväksyttyjen akkujen luettelo löytyy taulukosta "Tekniset tiedot".

15.2 AKKULATURI

Laite, jota käytetään akun lataamiseen: nopea (kuva 33.A), vakiotyyppinen (kuva 33.B).

15.3 AKKUREPPU

Varuste, johon kaksi akkua on sijoitettu, ja joka tuottaa laitteen toiminnalle välttämättömän sähkövirran.

On varustettu liitäntäkaapelilla laitteeseen (kuva 1.O) ja valitsimella (kuva 11.B), joka mahdollistaa yhden valinnan kahdesta akusta (asennot 1 ja 2) ja OFF.

15.4 AKKUSIMULAATTORI

Jos lisättynä laiteyksikköön, laite mahdollistaa akkurepun käytön.

SOMMAIRE

1. GÉNÉRALITÉS.... 1
2. CONSIGNES DE SÉCURITÉ.... 2
3. CONNAÎTRE LA MACHINE .... 7

Lai izlaistu jaunu auklas gabalu:

FI • Tämän käyttöoppaan sisältö ja kuvat on valmistettu ST. S.p.A. -yhtiön toimesta ja niitä suojaa tekijänoikeuslaki. – Asiakirjan kaikenlainen kopioiminen tai muuttaminen, osittainkin, on kielletty ilman erityistä lupaa.
