MANUAL DE UTILIZARE BC 700e B STIGA

RO Maşină de tăiat arboret/maşină de tuns iarba portabilă alimentată cu baterie MĂNUAL DE INSTRUCTIUNI

ATENTIE: înainte de a utiliza maçina, citiți cu atenție manualul de față.

[2] Tensiune de alimentare MAX

[3] Tensiune de alimentare NOMINALĂ

[4] Viteză maximă de rotație a sculei (unitate de suport fir)

[5] Viteză maximă de rotație a sculei (lamă cu 4 dinți)

[6] Lătime de tăiere (cap de suport fir)

[7] Lățime de tăiere (lamă cu 4 dinți)

[8] Punct de prindere a unității de suport fir

[9] Diametru fir unitate (max)

[10] Codul dispozitivului de tăiere

[11] Codul protectiei

[12] Greutate (cu baterie)

[13] Cositoare iarbă

[14] Nivel de presiune sonoră (în conformitate cu ISO 3744:2010)

[15] Nesiguranță în măsurare

[16] Nivel de putere sonoră măsurat (în conformitate cu ISO 3744:2010)

[17] Nivel de putere sonoră garantat (în conformitate cu 2000/14/EC)

[18] Coasă electrică

[19] Vibratii percepute de mâna operatorului, pe mânerul anterior (în conformitate cu ISO 3744:2010)

[20] Vibratii percepute de mâna operatorului, pe mânerul posterior (în conformitate cu ISO 3744:2010)

[21] OPTIUNI

[22] Comandă de înaltă viteză a dispozitivului de tăiere

[23] Accesorii la cerere

[24] Grupul accumulator

[25] Alimentator pentru baterie

[26] Rucsac pentru baterii

[27] Simulator de baterie

(*) Această baterie poate fi utilizată doar cu rucsac pentru baterii. Se interzice introducerea bateriei în locașul de pe mașină.

a) OBSERVATIE: valoarea totală declarată a vibrațiilor a fost măsurată ținându-se cont de o metodă de probă normalizată și poate fi utilizată pentru a compara instrumentele între ele. Valoarea totală a vibrațiilor poate fi utilizată și pentru o evaluare preliminară a expunerii.

b) AVERTISMENT: emisia de vibrații în utilizarea efectivă a instrumentului poate fi diferită față de valoarea totală declarată, în funcție de modurile în care se utilizează instrumentul. Din acest motiv este nevoie ca, în timpul sesiunii de lucru, să se adopte următoarele măsuri de siguranță menite să protejeze operatorul: purtarea mănușilor în timpul utilizării, limitarea duratei de utilizarea a mașinii și scurtarea duratei în care se ține apăsată maneta de comandă a acceleratorului.

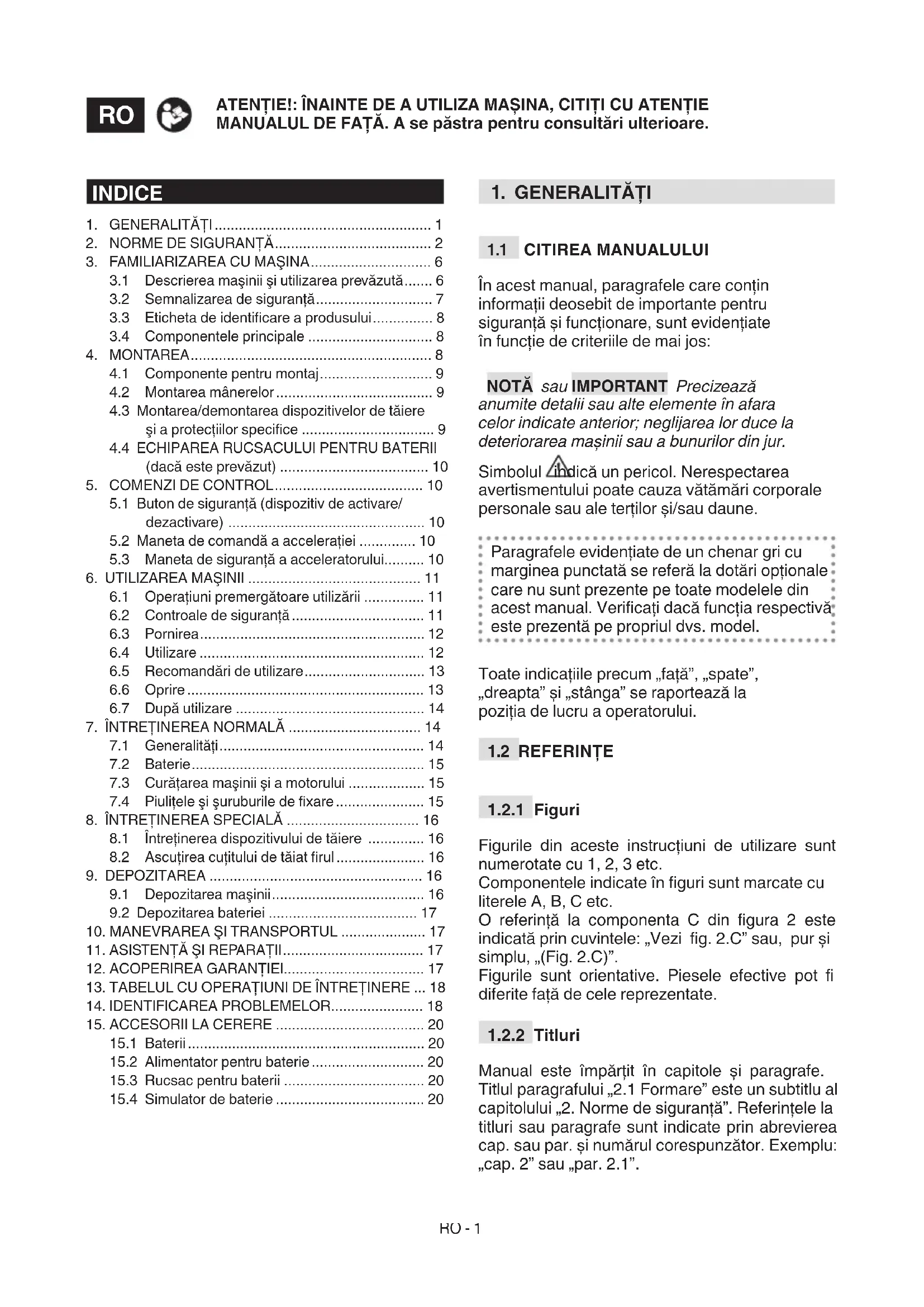

ROMÂN - Traducerea manualului fabricantului ...... RO

3.1 Descrierea maşinii și utilizarea prevăzută..... 6
3.2 Semnalizarea de siguranță.... 7
3.3 Eticheta de identificare a produsului.... 8
3.4 Componentele principale 8

1. MONTAREA....8

4.1 Componente pentru montaj....9
4.2 Montarea mânerelor....9
4.3 Montarea/demontarea dispozitivelor de tăiere și a protecțiilor specifice 9
4.4 ECHIPAREA RUCSACULUI PENTRU BATERII (dacă este prevăzut) 10

1. COMENZI DE CONTROL.... 10

5.1 Buton de siguranță (dispozitiv de activare/dezactivare) 10
5.2 Maneta de comandă a acceleratiei ...... 10
5.3 Maneta de siguranță a acceleratorului..... 10

1. UTILIZAREA MAŞINII 11

6.1 Operațiuni premergătoare utilizării ..... 11
6.2 Controale de siguranță 11
6.3 Pornirea....12
6.4 Utilizare 12
6.5 Recomandări de utilizare.... 13
6.6 Oprire....13
6.7 După utilizare 14

1. ÎNTRETINEREA NORMALĂ 14

7.1 Generalități.... 14
7.2 Baterie....15
7.3 Curățarea mașinii și a motorului 15
7.4 Piulițele și şuruburile de fixare.... 15

1. ÎNTRETINEREA SPECIALĂ 16

8.1 Întreținerea dispozitivului de tăiere ..... 16
8.2 Ascuțirea cuțitului de tăiat firul 16

1. DEPOZITAREA 16

9.1 Depozitarea maşinii.... 16
9.2 Depozitarea bateriei 17

1. MANEVRAREA ŞI TRANSPORTUL 17

2. ASISTENTĂ ȘI REPARAȚII.... 17

3. ACOPERIREA GARANTIEI.... 17
4. TABELUL CU OPERATIUNI DE ÎNTRETINERE ... 18
5. IDENTIFICAREA PROBLEMELOR.... 18
6. ACCESORII LA CERERE 20

15.1 Baterii....20
15.2 Alimentator pentru baterie 20
15.3 Rucsac pentru baterii 20
15.4 Simulator de baterie 20

1. GENERALITĂȚI

1.1 CITIREA MANUALULUI

În acest manual, paragrafele care conțin informații deosebit de importante pentru siguranță și funcționare, sunt evidențiate în funcție de criteriile de mai jos:

NOTĂ sau IMPORTANT Precizează anumite detalii sau alte elemente în afara celor indicate anterior; neglijarea lor duce la deteriorarea mașinii sau a bunurilor din jur.

Simbolul ăindică un pericol. Nerespectarea avertismentului poate cauza vătămări corporale personale sau ale terților și/sau daune.

Paragrafele evidențiate de un chenar gri cu marginea punctată se referă la dotări opționale care nu sunt prezente pe toate modelele din acest manual. Verificați dacă funcția respectivă este prezentă pe propriul dvs. model.

Toate indicațiile precum „față”, „spate”, „dreapta” și „stânga” se raportează la poziția de lucru a operatorului.

1.2 REFERINTE

1.2.1 Figuri

Figurile din aceste instrucțiuni de utilizare sunt numerotate cu 1, 2, 3 etc.

Componentele indicate în figuri sunt marcate cu literele A, B, C etc.

O referință la componenta C din figura 2 este indicată prin cuvintele: „Vezi fig. 2.C” sau, pur și simplu, „(Fig. 2.C)”.

Figurile sunt orientative. Piesele efective pot fi diferite față de cele reprezentate.

1.2.2 Titluri

Manual este împărțit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranță”. Referințele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: „cap. 2” sau „par. 2.1”.

2. NORME DE SIGURANTĂ

2.1 INSTRUCTIUNI GENERALE DE SIGURANTĂ

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu mașina. Nerespectarea instrucțiunilor de mai jos poate cauza electroșocuri, incendii și/sau vătămare corporală gravă.

Păstrați toate instrucțiunile legate de măsurile de siguranță la îndemână, pentru a le citi ulterior.

Termenul „sculă electrică” menționat în avertismente se referă la aparatul dumneavoastră cu alimentare electrică (cu cablu) sau cu alimentare de la baterie (fără cablu).

1) Măsuri de siguranță la locul de muncă

a) Păstrați locul de muncă curat și bine iluminat. Spațiile întunecate și dezordonate facilitează producerea de accidente.
b) Nu folosiți scula electrică în spații supuse riscului de explozie, cu lichide inflamabile, gaze sau praf. Sculele electrice provoacă scântei care pot incendia praful sau vaporii.
c) Când folosiți o sculă electrică, asigurati-vă că nu sunt prezenți copii sau alte persoane în apropierea razei de actiune. Neatenția poate duce la pierderea controlului.

2) Siguranța electrică

a) Štecherul sculei electrice trebuie să se potrivească cu priza. Nu modificați nici- odată ștecherul, în niciun fel. Nu utilizați adaptoare de priză în cazul sculelor electrice dotate cu împământare. Štecherele nemodificate și prizele aferente vor reduce riscul de electrocutare.
b) Evitați contactul corpului cu suprafețele cu împământare sau legate la pământ, de exemplu: țevi, calorifere, aragaze, fri-gidere. Există un risc sporit de șoc electric dacă corpul persoanei este legat la pământ.
c) Nu expuneți sculele electrice la ploaie sau la umiditate. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
d) Nu abuzati de cablu. Nu utilizati niciodata cablul pentru a transporta, trage sau deconecta scula electrică. Tineți cablul la distanță de surse căldură, ulei, margini tăioase sau părți în mișcare. Cablu-

rile deteriorate sau încurcate măresc riscul de electrocutare.

e) Atunci când utilizați o sculă electrică în aer liber, folosiți un prelungitor adecvat pentru utilizare în exterior. Utilizarea unui cablu specific pentru exterior reduce riscul de electrocutare.
f) Dacă este inevitabil să utilizati o sculă electrică într-un loc umed, utilizati o sursă de alimentare protejată de un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

3) Siguranța personală

a) Fiți vigilenți, controlați ceea ce faceți și procedați rațional atunci când folosiți o sculă electrică. Nu folosiți scule electrice dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul utilizării unei scule electrice poate provoca grave vătămări corporale.
b) Purtați echipamentul de protecție. Purtați întotdeauna ochelarii de protecție. Utilizarea echipamentului de protecție, cum ar fi măștile împotriva prafului, bocancii cu talpă antiderapantă, căștile de protecție și antifoanele, reduc riscul de vătămare personală.
c) Evitați pornirea accidentală a sculelor electrice. Asigurați-vă că aparatul este închis înainte de a introduce bateria, de a apuca sau transporta scula electrică. Transportarea sculelor electrice cu degetul pe întrerupător sau montarea bateriei cu întrerupătorul în poziția „ON” favorizează producerea accidentelor.
d) Îndepărtați toate cheile sau uneltele pentru reglare înainte de a acționa scu-la electrică. O cheie sau unealtă care ră-mâne în contact cu o parte a mașinii care se rotește poate cauza vătămarea personală.
e) Nu vă pierdeți echilibrul. Păstrați-vă în-totdeauna un punct de sprijin pentru a avea echilibrul necesar. Acest lucru mă-rește controlul asupra sculei electrice, în situațiile neprevăzute.
f) Îmbrăcați-vă adecvat. Nu purtați haine largi sau bijuterii. Aveți grijă ca părul, hainele și mănușile să fie tot timpul la distanță de organele în mișcare. Hainele descheiate, ca și părul lung, pot fi prinse în angrenaje.
g) În cazul în care trebuie să conectați la utilaj dispozitive pentru aspirarea și co- lectarea prafului, asigurați-vă că acestea sunt cuplate și folosite corespun-zător. Folosirea acestui tip de dispozitive

contribuie la reducerea riscurilor legate de prezența prafului.

h) Nu permiteți ca familiaritatea dobândită prin utilizarea frecventă a mașinii să vă facă prea încrezător, ignorând principiile de siguranță. O acțiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.

4) Utilizarea și păstrarea sculei electrice

a) Nu supraîncărcați scula electrică. Intrebuințați scula electrică potrivită operației pe care trebuie să o executați. O sculă electrică adecvată va executa operațiile mai bine, în mai multă siguranță și la viteza pentru care a fost proiectată.

b) Nu folosiți scula electrică dacă întrerupătorul nu funcționează corect (nu pornește sau nu oprește la timp scula). Sculele electrice care nu pot fi acționate de la întrerupător sunt periculoase și trebuie să fie reparate.

c) Scoateți acumulatorul din lăcașul său înainte de a regla scula, de a înlocui piese sau de a depozita scula electrică. Aceste măsuri de siguranță reduc riscul de pornire accidentală a sculei electrice.

d) Nu păstrați sculele electrice pe care nu le folosiți la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu acestea sau care nu și-au însușit aceste instrucțiuni să le folosească. Sculele electrice sunt periculoase dacă sunt lăsate pe mâna utilizatorilor fără experientă.

e) Aveți grijă să întrețineți sculele electrice. Verificați ca piesele mobile să fie aliniate și să aibă o mișcare liberă, să nu fie deteriorate și nu aibă nici un alt semn care poate afecta funcționarea sculelor electrice. În caz de deteriorare, sculele electrice trebuie să fie reparate înainte a fi utilizate din nou. Multe accidente au fost cauzate tocmai de lipsa întreținerii.

f) Păstrați componentele de tăiere ascuțite și curate. Componentele de tăiere întreținute corect, ca și lamele ascuțite, evită blocarea lor și pierderea controlului.

g) Folosiți scula electrică și accesoriiile aferente conform instrucțiunilor furnizate, ținând cont de condițiile și tipul de activitate de executat. Utilizarea unei scule electrice pentru operațiuni diferite de cele prevăzute poate cauza situații de pericol.

h) Păstrați mânerele uscate, curate și fără urme de ulei sau grăsimi. Mânerele alunecoase nu permit manevrarea și controlul sigur al sculei în situații neașteptate.

5) Utilizarea și măsuri de precauție ale sculelor cu baterie

a) Reîncărcați doar cu încărcătorul speci- ficat de constructor. Un încărcător potri- vit pentru un anumit grup de baterii poate genera risc de incendiu dacă se folosește pentru alte grupuri de baterii.

b) Folosiți scule electrice doar cu grupurile de baterii stabilite în mod special. Utilizarea oricărui alt grup de baterii poate crea un risc de leziuni și incendii.

c) Atunci când nu utilizați grupul de baterii, trebuie să îl țineți la distanță de alte obiecte din metal cum sunt agrafele de birou, monedele, cuiele, șuruburile sau alte mici obiecte metalice care pot crea o legătură între două cleme de conexiune. Scurtcircuitarea clemelor bateriei poate cauza arsuri sau incendii.

d) Dacă se află în condiții proaste, bateria poate pierde lichid: a se evita fiecare contact. Dacă are loc un contact accidental, clătiți imediat cu apă. Dacă lichidul intră în ochi, contactați imediat medicul. Lichidul scurs din baterie poate provoca iritații ale pielii sau arsuri.

e) Nu utilizati un grup de baterii sau un instrument deteriorat sau modificat. Bateriile deteriorate sau modificate pot avea un comportament imprevizibil, ceea ce poate duce la incendii, explozii sau risc de rănire.

f) Nu expuneți un pachet de baterii la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozii. OBSERVATIE Temperatura de „130 °C” poate fi înlocuită cu temperatura de „265 °F”.

g) Respectați toate instrucțiunile de încărcare și nu încărcați bateria în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau încărcarea la temperaturi în afara intervalului specificat poate deteriora bateria și crește riscul de incendiu.

6) Asistența

a) Apelați la persoane calificate pentru a repara sculele electrice și folosiți numai piese de schimb originale. Acest lucru garantează siguranța la folosire a sculei electrice.

b) Nu reparați niciodată bateriile deteriorate. Bateriile trebuie să fie întreținute numai de către producător sau de către furnizorii de servicii autorizați.

2.2 NORME DE SIGURANTĂ SPECI-FICE PENTRU TĂIAT ARBORET/MAŞINĂ DE TUNS IARBA

1) Formare

Familiarizați-vă cu comenzile și modul adecvat de folosire a mașinii. Deprindețivă să opriți rapid mașina. Nerespectarea avertismentelor și instrucțiunilor poate cauza încendii și/sau vătămare corporală gravă.

• Nu lăsați niciodată copiii sau persoanele care nu și-au însușit instrucțiunile să folosească mașina. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.
• Amintiți-vă că operatorul sau utilizatorul este responsabil de accidentele sau situațiile neprevăzute care pot apărea și care pot afecta persoanele sau bunurile acestora. Utilizatorul este responsabil de evaluarea riscurilor potențiale pe terenul pe care va lucra, el fiind obligat să adopte toate precauțiile necesare pentru garantarea propriei siguranțe și a celor din jur, mai ales pe terenurile în pantă, accidentate, alunecoase sau fără stabilitate.
• Dacă cedați sau împrumutați mașina unui terț, asigurați-vă că utilizatorul a luat cunoștință de instrucțiunile de utilizare conținute în manualul de față.

2) Operațiuni premergătoare utilizării

a) Echipamente individuale de protectie (EIP)

• Purtați îmbrăcăminte de protecție strânsă pe corp, dotată cu protecție împotriva tăierii, mănuși antivibrații, cască, ochelari de protecție, măști antipraf, antifoane pentru protecția auzului și încălțăminte cu talpa aderentă antităiere.
• Utilizarea protectiilor auditive poate reduce capacitatea de a auzi anumite avertismente (strigăte sau alarme). Fiți deosebit de atenți la ceea ce se întâmplă în jurul zonei de lucru.

b) Zona de lucru / Maşina

- Verificați minuțios zona de lucru și îndepărtați tot ce ar putea fi expulzat de mașină sau ce ar putea deteriora dispozitivul de tăiere/organele rotative (pietre, ramuri, sărmă, oase etc.).

3) În timpul utilizării

a) Zona de lucru

• Lucrați numai la lumina zilei sau cu un bun sistem de iluminare și în condiții de vizibilitate bună.

• Nu permiteți apropierea persoanelor, copiilor și animalelor de zona de lucru. Copiii trebuie să fie supravegheati de un alt adult.

• Asigurati-vă că toate celelalte persoane sunt la minim 15 metri de raza de acțiune a mașinii sau la cel puțin 30 m (pentru operațiile mai grele).

• Nu lucrați în iarbă umedă, în ploaie sau când există risc de furtună, mai ales cu posibilitate de trăsnet.
• Evitați pe cât posibil să lucrați pe un teren umed sau alunecos, accidentat sau înclinat excesiv, deoarece acestea nu garantează stabilitatea operatorului în timpul muncii.
• Mașina nu trebuie expusă la ploaie sau la umezeală. Apa care ajunge la scule mărește riscul de electrocutare.
• Acordati o atenție deosebită neregularităților terenului (movile, denivelări), la terenurile în pantă, la pericolele ascunse și eventualelor obstacole care ar putea limita vizibilitatea.
• Fiți deosebit de atenți în apropierea râpelor, şanțurilor sau terasamentelor.
• Utilizați mașina în sens transversal pe pantă, niciodată în sensul urcării/coborării, fiind deosebit de atenți la schimbările de direcție, la propriul punct de sprijin și aflându-vă întotdeauna în avalul dispozitivului de tăiere.
• Atunci când utilizati mașina aproape de drum, fiți atenți la trafic.

b) Norme de comportament

• În timpul muncii, mașina trebuie să fie ținută cu ambele mâini; unitatea motoare trebuie să fie poziționată în partea dreaptă a corpului iar grupul de tăiere sub nivelul centurii. Nu vă întindeți brațele în mod excesiv.
• Evitați contactul corpului cu suprafetele legate la masă sau la pământ, de exemplu: țevi, calorifere, aragazuri, frigidere. Riscul de electrocutare crește în situația în care corpul este legat la masă sau la pământ.
• Adoptați o poziție fermă și stabilă și mențineți un comportament precaut.
• Nu alergați niciodată, ci mergeți la pas.
• Tineți întotdeauna mașina cuplată la hamul operatorului, în timpul muncii.
• Tineți întotdeauna mâinile și picioarele la distanță de dispozitivul de tăiere, atât la punerea în funcțiune a mașinii, cât și în timpul utilizării acesteia.
• Atenție: elementul de tăiere continuă să se rotească câteva secunde chiar și după decuplare sau după stingerea motorului.
• Fiți atenți la proiectarea eventuală a materialelor, de către dispozitivul de tăiere.
• Aveți grijă că dispozitivul de tăiere să nu se lovească puternic de corpuri străine/obstacole. Dacă dispozitivul de tăiere întâlnește un obstacol/obiect, poate avea loc o mișcare de recul (kickback). Acest contact poate cauza o lovitură de reacție rapidă în direcție inversă, împingând dispozitivul de tăiere în sus și spre operator. Mișcarea de recul poate provoca pierderea controlului asupra mașinii, cu posibile consecințe foarte grave. Pentru

evitarea mișcării de recul, luați măsurile de siguranță specificate în continuare:

– Tineți mașina ferm, cu două mâini, și luați o poziție cu corpul și brațele care să vă permită să rezistați la forțele de recul.

– Nu țineți brațele prea sus și nu tăiați la o înălțime mai mare de mijlocul corpului dvs.

– Folosiți numai dispozitivele de tăiere specificate de fabricant.

- Respectați instrucțiunile furnizate de fabricant referitoare la întreținerea dispozitivului de tăiere.

- Fiți atenți să nu vă răniți cu dispozitivele speciale de tăiere pentru scurtarea firului.

În cazul unor defectări sau accidente în timpul funcționării, opriți imediat motorul și îneți mașina la distanță pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim ajutor cea mai potrivită situației respective și apelați la un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate.

Expunerea îndelungată a operatorului la vibrații poate cauza leziuni și afecțiuni neurovasculare (cunoscute sub numele de „fenomenul lui Raynoud” sau „HAV - Hand Arm Vibration”/vibrația mâinii și brațului) mai ales la persoanele cu afecțiuni circulatorii. Simptomele pot apărea la mâini, la articulația mâinii sau la degete și se manifestă prin pierderea sensibilității, amortire și mâncărime, decolorarea sau modificarea structurală a pielii. Aceste efecte se pot amplifica la temperaturi scăzute și/sau la strângerea excesivă a mânerelor. La aparitția simptomelor de mai sus, este necesar să reduceți durata utilizării mașinii și să apelați la medic.

c) Limitări de utilizare

• Mașina nu poate fi utilizată de persoane care nu o pot ține cu ambele mâini sau care nu își pot păstra echilibrul în picioare, în timpul muncii.
• Nu folositi niciodată mașina cu protecțiile deteriorate, lipsă sau poziționate incorect.
• Nu utilizați maçina dacă accesoriiile sau sculele nu sunt instalate în punctele prevăzute.
• Nu dezarmați, nu dezactivați, nu îndepărtați și nu umblați la sistemele de securitate/microîntrerupătoarele de pe mașină.
• Nu folosiți scula electrică dacă întrerupătorul nu funcționează corect (nu pornește sau nu oprește la timp scula). Sculele electrice care nu pot fi acționate de la întrerupător sunt periculoase și trebuie să fie reparate.
• Nu forțați mașina și nu folosiți o mașină de putere mică pentru a efectua operații grele;

utilizarea unei mașini cu putere adecvată reduce riscurile și ameliorează calitatea muncii prestate.

4) Întreținerea, depozitarea

Efectuarea unei întrețineri periodice și a unei depozitări corecte menține siguranța mașinii și a nivelului de performanță.

a) Întreținerea

• Nu folosiți mașina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să fie înlocuite și nu reparate.
• În timpul operațiilor de reglare a mașinii, aveți grijă să nu vă prindeți degetele între dispozitivul de tăiere aflat în mișcare și părțile fixe ale mașinii.

Nivelul de zgomot și de vibrații din instrucțiunile de față reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreținerii influențează semnificativ producerea de emisii sonore și de vibrații. Prin urmare, trebuie să adoptați măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibrații; efectuați întreținerea mașinii, purtați căști de protecție și luați pauze în timpul sesiunii de lucru.

b) Depozitarea

- Pentru a reduce riscul de incendiu, nu lăsați containerele cu deșeuri într-o încăpere.

2.3 BATERIA/ÎNCĂRCĂTORUL BATERIEI

IMPORTANT Următoarele norme de siguranță cuprind indicațiile de siguranță din manualul specific al bateriei și al încărcătorului de baterie, anexat mașinii.

• Pentru a încărca bateriile utilizați doar un încărcător de baterii recomandat de producător. Un alimentator necorespunzător poate cauza electrocutare, supraîncălzire sau scurgerea lichidului coroziv din baterie.
• Utilizați exclusiv bateriile specifice recomandate pentru aparatul dumneavoastră. Utilizarea altui tip de baterii poate provoca leziuni sau un incendiu.
• Asigurați-vă că aparatul este oprit înainte de a introduce bateria. Montarea unei baterii într-un aparat electric pornit poate provoca incendii.
• Păstrați bateria neutilizată departe de agrafele de birou, monede, chei, cuie, șuruburi sau alte mici obiecte metalice care pot da naștere unui scurtcircuit. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii.
• Nu utilizați încărcătorul de baterii în locuri în care pot exista vapori, substanțe inflamabile

sau pe suprafețe care se pot aprinde cu ușurință, cum ar fi hârtia, materialele textile etc. În timpul încărcării, încărcătorul de baterii șe încălzește și ar putea provoca un incendiu.

- În timpul transportării accumulatorilor, aveți grijă să nu se conecteze contactele între ele și nu folosiți pentru transportul acestora containere de metal.

2.4 OCROTIREA MEDIU- LUI ÎNCONJURĂTOR

Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneficiul unei coabitări civilizate și a mediului în care trăim.

Evitați să fiți un factor de tulburare a liniștii publice. Utilizați mașina numai în intervală de timp rezonabile (nu dimineața devreme sau seara târziu, când i-ați putea deranja pe altii).

Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.

Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate.

Când mașina nu mai este utilizabilă, nu o lăsați în mediul înconjurător ci contactați un centru de colectare, conform normelor în vigoare la nivel local.

Nu aruncați aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislația națională, aparaturile electrice scoase din uz trebuie să fie colectate separat, pentru a putea fi refolosite în mod eco-compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau în groapa de gunoi, substanțele dăunătoare se pot infiltra în pătura de apă de unde pot intra în circuitul apei și deci în alimente, dăunând sănătății și bunăstării dumneavoastră. Pentru informații mai detaliate cu privire la eliminarea acestui produs, contactați Instituția competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-ați achiziționat.

La sfârșitul duratei de viață utilă, eliminați bateriile cu atenția cuvenită pentru mediul înconjurător. Bateria conține material periculos pentru dvs. și pentru mediu. Aceasta trebuie să fie îndepărtată și

eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu.

Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

2.5 RISCURI REZIDUALE

Chiar dacă sunt respectate toate măsurile de siguranță, pot să mai persiste câteva riscuri reziduale care nu au putut fi eliminate. Potențialele riscuri previzibile datorate tipologiei mașinii sunt următoarele:

• Proiectii de materiale care pot cauza leziuni ochilor;
• Afectarea auzului în cazul în care operatorul nu poartă un dispozitiv de protectie auditivă.

3. FAMILIARIZAREA CU MAŞINA

3.1 DESCRIEREA MAŞINII ŞI UTILIZAREA PREVĂZUTĂ

Această mașină este un echipament de grădinărit, mai precis o mașină de tăiat arboret/iarba portabilă, alimentată de la baterie.

În principal, mașina este formată dintr-un motor, care acționează un dispozitiv de tăiere configurat în diferite tipuri pentru a îndeplini diferite funcții.

Operatorul poate ține mașina cu ajutorul unui harnașament și poate activa comenzile principale aflându-se mereu la o distanță de siguranță de dispozitivul de tăiere.

3.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și construită pentru:

• tăierea ierbii și a plantelor nelemnoase, cu ajutorul unui fir de nailon aflat într-o unitate de suport specifică;
• tăierea ierbii înalte, a subarboretului, tufișurilor și arboretului lemnos cu diametrul de până la 2 cm, cu ajutorul lamelor din metal sau plastic;
• utilizarea de către un singur operator.

3.1.2 Utilizarea necorespunzătoare

Orice altă utilizare poate fi periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

– folosirea maşinii pentru a mătura înclinând unitatea de suport a firului. Datorită puterii motorului, maşina poate proiecta obiecte sau pietre mici la o distanță de peste 15 m, ceea ce poate cauza vătămarea persoanelor sau deteriorarea bunurilor din apropiere;

- tăierea gardurilor vii sau alte lucrări unde dispozitivul de tăiere nu este folosit la nivelul solului;

– tăierea și mărunțirea arboretului, a arbuștilor și a florilor;

- curățarea copacilor de crengi;

– folosirea maşinii pentru tăierea materialelor care nu sunt de origine vegetală;

– folosirea maşinii cu dispozitivul de tăiere deasupra nivelului centurii operatorului;

– utilizarea maşinii în grădini publice, parcuri, centre sportive, pe carosabil, câmpuri și păduri;

- utilizarea dispozitivelor de tăiere diferite de cele enumerate în tabelul „Specificații tehnice”. Pericol de răniri și leziuni grave.

– folosirea maşinii cu mai mulți conducători.

IMPORTANT Utilizarea necorespunzătoare a mașinii atrage cu sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuiend să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofessioniști. A fost proiectată pentru amatori.

3.2 SEMNALIZAREA DE SIGURANTĂ

Pe maşină apar diverse simboluri (Fig. 2). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenția și grija necesare.

Semnificatia simbolurilor:

ATENTIE! PERICOL!

Această mașină poate fi periculoasă pentru dvs. sau pentru cei din jur, dacă nu este folosită în mod corespunzător.

Atentie! Citiți instrucțiunile înainte de utilizarea mașinii.

Pericol! Folosiți protecții auditive, ochelari și cască de protecție.

Purtați mănuși și încăltăminte de protecție.

PERICOL DE PROIECTII!

Fiți atenți la posibilele proiectii de materiale efectuate de dispozitivul de tăiere, deoarece pot cauza daune grave persoanelor și lucrurilor.

PERICOL DE PROIECTII!

În timpul utilizării uneltei, îndepărtați orice persoană sau animal domestic pe o rază de 15 m de aceasta.

Fiți atenți la puterea de împingere a lamei.

Nu folosiți lame tip ferăstrău cu sectiune rotundă.

Pericol: folosirea lamelor cu secțiune rotundă pe modelele pe care nu au fost prevăzute în acest scop expune utilizatorul la un pericol de vătămare foarte gravă, chiar mortală.

Nu lăsați mașina în ploaie (sau în încăperi cu umiditate).

IMPORTANT Etichetele adezive deteriorate sau care nu mai pot fi citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

3.3 ETICHETA DE IDENTIFICARE A PRODUSULUI

Eticheta de identificare conține următoarele date (Fig. 1):

1. Nivel de putere acustică
2. Marcă de conformitate
3. Anul de fabricatie
4. Modelul maşinii
5. Modelul de referință al constructorului
6. Numărul de serie
7. Numele și adresa fabricantului
8. Cod articol

Transcrieti datele de identificare a maşinii în spațiile corespunzătoare ale etichetei de pe spatele capacului.

IMPORTANT Folositi datele de identificare de pe eticheta de identificare a produsului de fiecare dată când contactați atelierul autorizat.

IMPORTANT Exemplul declarației de conformitate se află în ultimele pagini ale manualului.

3.4 COMPONENTELE PRINCIPALE

Maşina este alcătuită din următoarele componente principale, care au funcțiile descrise în continuare (Fig.1):

A. Motor: furnizează mișcare la dispozitivul de tăiere prin joja de transmisie și moletă.
B. Tijă: conectează mânerul posterior la unitatea de actionare.
C. Dispozitiv de tăiere: este elementul care efectuează tăierea ierbii

1. Unitate suport fir: dispozitiv de tăiere cu fir de nailon.
2. Lamă cu 3 dinți, 4 dinți: dispozitiv de tăiere cu disc metallic (în cutie).

D. Protecție a dispozitivului de tăiere: este o protecție de siguranță care împiedică proiectarea la distanță a diverselor obiecte strânse de dispozitivul de tăiere.

E. Mâner față: de formă semicirculară, permite controlul mașinii și conține bariera de protectie a piciorului.

F. Mâner spate: permite conducerea maşinii și efectuarea comenzilor principale de pornire/oprire/accelerare.

G. Ghidon: mâner sub formă de „coarne de bou” poziționat transversal pe tijă și asimetric față de aceasta; permite conducerea mașinii, iar pe partea din dreapta a acestuia se află comenzile principale de pornire/oprire/accelerare.

H. Barieră de protectie a piciorului: este o protectie de siguranță care previne contactul involuntar cu dispozitivul de tăiere în timpul utilizării.

I. Harnaşament: articol de îmbrăcăminte realizat din centuri de material textil care, aşezate pe umeri, ajută la susținerea greutății mașinii în timpul sesiunii de lucru.

1. curea simplă
2. curea dublă

J. Punct de prindere (a harnaşamentului): locul folosit pentru prinderea harnaşamentului de maşină.
K. Carter de protectie lamă (pentru transportul și manipularea mașinii): protejează contra contactelor involuntare cu dispozitivul de tăiere, care pot cauza vătămări grave.
L. Baterie (dacă nu este furnizată împreună cu mașina, vezi par. 15.1 "Accesorii la cerere"): dispozitiv care furnizează curent electric la unealtă; caracteristicile sale și normele de utilizare sunt descrise într-un manual specific.
M. Încărcător (accesoriu la cerere, par. 15.2):: dispozitiv folosit la încărcarea bateriei. Sunt disponibile două modele pentru încărcătorul de baterii: M1 (încărcare rapidă a bateriei); M2 (încărcare standard a bateriei).
N. Rucsac pentru baterii (accesoriu la cerere, par. 15.3): dispozitiv care permite depozitarea bateriilor.
O. Cablu de conectare: cablu care permite conectarea maşinii la rucsacul pentru baterii.
P. Simulator de baterie (accesoriu la cerere, par. 15.4): dispozitiv care, dacă este introdus în compartimentul maşinii, permite utilizarea rucsacului pentru baterii.

4. MONTAREA

IMPORTANT Normele desiguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Din motive de înmagazinare și transport, câteva componente ale mașinii sunt furnizate separat din fabrică, dar trebuie să fie montate imediat după îndepărtarea ambalajului, conform instrucțiunilor de mai jos.

⚠️ Dezambalarea și finalizarea montajului trebuie efectuate pe o suprafață dreaptă și solidă, cu suficient spațiu pentru manipularea mașinii și a ambalajelor, cu instrumentele de lucru corespunzătoare. Nu folosiți mașina mai înainte de a fi efectuat toate indicațiile din sectiunea „MONTAJ”.

4.1 COMPONENTE PENTRU MONTAJ

În ambalaj sunt cuprinse componentele pentru montaj.

4.1.1 Dezambalarea

1. Deschideți cutia cu grijă, fiind atenți să nu pierdeți componentele.
2. Consultați documentele din cutie, inclusiv aceste instrucțiuni.
3. Scoateți din cutie toate elementele nemontate.
4. Scoateți mașina din cutie.
5. Eliminați cutia și ambalajele conform reglementărilor locale.

Înainte de a efectua montajul, asigurați-vă că bateria nu a fost instalată în compartimentul său.

4.2 MONTAREA MÂNERELOR

4.2.1 Montarea mânerului din față

1. Asezați mânerul anterior (Fig. 3.A) pe tijă (Fig. 3.B).
2. Montați bariera de protecție a piciorului (Fig. 3.C) pe mâner asigurându-vă că aceasta este îndreptată spre stânga.
3. Fixați mânerul pe protecția piciorului cu şuruburi (Fig. 3.D) și piulițe (Fig. 3.E).

4.2.2 Montarea ghidonului

1. Desfaceți butonul central (Fig. 4.A) și scoateți clapeta de obturare (Fig. 4.B).
2. Introduceți ghidonul (Fig. 4.C), având grijă la comenzi, care trebuie să se afle în partea dreaptă.
3. Orientați ghidonul în poziția de lucru cea mai confortabilă și blocați-l cu clapeta de obturare (Fig. 4.B) și butonul (Fig. 4.A).

NOTĂ Desfăcând butonul rotativ (Fig. 4.A) puteți roti ghidonul pentru a reduce gabaritul la depozitare.

4.3 MONTAREA/DEMONTAREA DISPOZITIVELOR DE TĂIERE ȘI A PROTECTIILOR SPECIFICE

IMPORTANT De fiecare dată când este nevoie să schimbați dispozitivul de tăiere, îndepărtați bateria din locașul său și demontați toate elementele dispozitivului.

4.3.1 Alegerea dispozitivului de tăiere

Alegeți dispozitivul de tăiere cel mai potrivit pentru activitatea desfășurată urmând recomandările de mai jos:

• Unitatea de suport a firului este indicată pentru tăierea ierbii înalte sau a vegetației nelemnoase la marginea zidurilor, fundațiilor, trotuarelor, în jurul pomilor, etc sau pentru a finisa o anumită zonă din grădina dvs
• lamele cu 3 dinți și 4 dinți sunt adaptate pentru tăierea de plante mici lemnoase și arbuști mici cu diametrul de până la 2 cm.

4.3.2 Montarea carterului de protectie al dispozitivului de tăiere

1. Pozitionați protecția (Fig. 5.A) în dreptul orificiilor unității motorului (Fig. 5.B).
2. Strângeti complet şuruburile (Fig. 5.C).

OBSERVATIE Pe protecția dispozitivului de tăiere este aplicat următorul simbol:

Indică sensul de rotație a dispozitivului de tăiere.

4.3.3 Montarea/demontarea dispozitivului de tăiere

4.3.3.a Montarea unității de suport a firelor

1. Apăsați butonul (Fig. 6.A) și mențineți-l apăsat în timp ce capătul se rotește, până la declicul care blochează arborele motor și întreaga unitate de suport a firului (Fig. 6.B).
2. Montați unitatea de suport a firului (Fig. 6.B) înșurubând-o în sens orar.

IMPORTANT Când folosiți unitatea de suport a firului, este necesar să fie întotdeauna montat și cuțitul de tăiat sărmă (Fig. 7.A). Mașina se livrează cu un diametru de tăiere setată la 38 cm.

4.3.3.b Demontarea unității de suport a firelor

1. Apăsați butonul (Fig. 6.A) și mențineți-I apăsat în timp ce capătul se rotește (Fig. 6.B), până la declicul care blochează arborele motor și întreaga unitate de suport.

2. Demontați unitatea de suport a firului (Fig. 6.B) desfăcând-o în sens antiorar.

4.3.3.c Montarea lamei cu 3 dinți, 4 dinți

Aplicați protectția pe lamă.

1. Montați lama (Fig. 8.B) și piulița inelară exterioroară (Fig. 8.C) cu partea mai largă îndreptată spre lamă.
2. Montați capacul exterior (Fig. 8.D) fără a strânge piulița (Fig. 8.E).
3. Apăsați butonul (Fig. 8.A), rotiți manual lama (Fig. 8.B) până la fixarea acestuia în orificiul piulitei interioare, blocând rotirea.
4. Utilizând cheia din dotare, strângeți piulița (Fig. 8.E) până la capăt în sens orar.
5. Extrageti cheia pentru a restabili rotația.

4.3.3.d Demontarea lamei cu 3 dinți, 4 dinți

Aplicați protecția pe lamă.

1. Apăsați butonul (Fig. 8.A), rotiți manual lama (Fig. 8.B) până la fixarea acestuia în orificiul piuliței interioare, blocând rotirea.
2. Desfaceți piulița (Fig. 8.E) în sens orar și îndepărtați capacul exterior (Fig. 8.D).
3. Desfaceți piulița exterioară (Fig. 8.C), apoi scoateți lama (Fig. 8.B).

4.4 ECHIPAREA RUCSACULUI PENTRU BATERII (DACĂ ESTE PREVĂZUT)

Rucsacul pentru baterii este livrat deja asamblat (Fig. 1N) și poate fi desprins de pe suportul cu curele (Fig. 9) și transportat manual. Pentru a elibera rucsacul pentru baterii, apăsați cele două butoane superioare (Fig. 9.A). Locașurile pentru baterii sunt amplasate în lateralul rucsacului, pe ambele părți (Fig. 10) În partea dreaptă a rucsacului se află:

• priza pentru cablu (Fig. 11.A)
• selectorul pentru baterie (Fig. 11.B)
• o priză USB pentru încărcarea altor dispositive (de ex., telefoane mobile) (Fig. 11.C)

Pentru a evita prezența unui cablu liber, există orificii pe ambele părți și în zona din spate prin care puteți trece cablul de alimentare.

5. COMENZI DE CONTROL

5.1 BUTON DE SIGURANTĂ (DISPOZITIV DE ACTIVARE/DEZACTIVARE)

Când se apasă acest buton (Fig. 12.C, Fig. 13.C) se activează și se dezactivează circuitul electric al mașinii și se aprinde ledul corespunzător (Fig. 12.E, Fig. 13.E).

Apăsând butonul de viteză (Fig. 12.D, Fig. 13.D) se definește viteza de tăiere și se aprind cele 2 leduri corespunzătoare (Fig. 12.F, Fig. 13.F). Dacă se întrerupe lucrul (fără a opri mașina), la reactivare, aceasta va porni la viteza setată în prealabil.

Lumini stinse: circuitul electric este complet dezactivat (OFF).

IMPORTANT în timpul deplasărilor, nu țineți niciodată degetul pe buton pentru a evita pornirile accidentale.

Pictograma „Atenție” (Fig. 12.G, Fig. 13.G) se aprinde în cazul unei avari i a mașinii (consultați tabelul Identificarea problemelor, par. 14).

5.2 MANETA DE COMANDĂ A ACCELERATIEI

Permite acționarea și reglarea vitezei dispozitivului de tăiere.

Actionarea manetei de comandă a acceleratorului (Fig. 12.A, Fig. 13.A) este posibilă numai prin apăsarea simultană a manetei de siguranță a acceleratorului (Fig. 12.B-M, Fig. 13.B-M).

Dispozitivul de tăiere se oprește automat la eliberarea manetei de comandă a acceleratorului.

5.3 MANETA DE SIGURANTĂ A ACCELERATORULUI

Maneta de siguranță a acceleratorului (Fig. 12.B-M, Fig. 13.B-M) permite actionarea manetei de comandă a acceleratorului (Fig. 12.A, Fig. 13.A).

6. UTILIZAREA MAŞINII

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

6.1 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

Înainte de utilizarea maşinii, este necesar să efectuați o suită de controale și operații pregătitoare, pentru a vă asigura că munca se va desfășura în mod profitabil și în deplină siguranță:

1. asigurați-vă că bateria nu este introdusă în compartimentul său;
2. aduceți mașina în poziție orizontală și bine sprijinită la sol;
3. selectați cel mai potrivit dispozitiv de tăiere pentru activitatea desfășurată (par. 4.3.1);
4. verificați bateria (par. 6.1.1);
5. purtați harnaşamentul corect (par. 6.1.2).

6.1.1 Verificarea bateriei

Maşina este furnizată fără baterie.

Cumpărați bateria cu capacitatea cea mai potrivită cerințelor operaționale și efectuați încărcarea completă, respectând indicațiile din manualul bateriei.

Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

Înainte de fiecare utilizare:

- verificați starea de încărcare a bateriei urmând indicațiile din manualul bateriei.

6.1.2 Utilizarea harnaşamentului

Harnaşamentul trebuie să fie aplicat înainte de a ancora mașina (în punctul de cuplare special prevăzut) iar chingile trebuie să fie reglate în funcție de înălțimea și conformația operatorului.

Utilizați întotdeauna un harnașament adecvat pentru greutatea mașinii:

• la mașini având o greutate mai mică de 7,5 kg, se pot folosi modele cu curea simplă sau dublă;
  – la mașini având o greutate mai mare 7,5 kg, trebuie utilizat doar modelul cu curea dublă.

- Modele cu curea simplă

Harnaşamentul trebuie să fie purtat înainte de a fixa mașina pe suportul special.

Cureaua (Fig. 14.A) trebuie să treacă pe deasupra umărului stâng spre dreapta.

Cureaua trebuie purtată cu:

– suportul (Fig. 14.A.1)., carabina de prindere a maşinii (Fig. 14.A.2). și cuplarea rapidă (Fig. 14.A.3) poziționate în partea dreaptă.

- Modele cu curea dublă

Harnaşamentul trebuie să fie purtat înainte de a fixa maşina pe suportul special.

Cureaua (Fig. 14.B) trebuie să fie purtată cu:

– suportul (Fig. 14.B.1), carabina de prindere a maşinii (Fig. 14.B.2) și cuplarea rapidă (Fig. 14.B.3) poziționate în partea dreaptă.
– cuplarea rapidă în față (Fig. 14.B.3);

- încrucisarea curelelor pe spatele operatorului (Fig. 14.B.4);

– cataramele prinse corect (Fig. 14.B.5).

Curelele trebuie să fie întinse astfel încât să distribuie uniform sarcina pe spate.

6.1.3 Utilizarea rucsacului (dacă este prevăzut)

1. Introduceți bateria în unul dintre compartimentele din rucsacul pentru baterii (Fig. 10), împingând-o până la capăt până ce se aude un clicul aferent blocării în poziție, asigurându-se astfel contactul electric;
2. conectați cablul la priza corespunzătoare (Fig. 11.A) și rotiți-I până când se aude clicul prin care se blochează în poziție și se asigură contactul electric;
3. ajustați curelele și închideți harnașamentul în față (Fig. 15).

6.2 CONTROALE DE SIGURANTĂ

Efectuați următoarele controale de siguranță și verificați dacă rezultatele corespund tabelului.

⚠️ Efectuați întotdeauna controalele de siguranță înainte de folosire.

6.2.1 Control general

Subiect	Rezultat
Mânere (Fig. 1.E; Fig. 1.G).	Curățate, uscate, fixate corect și ferm pe mașină.
Protectția dispozitivului de tăiere (Fig. 1.D).	Fixată corect și ferm pe mașină, neuzată, deteriorată sau defectă.
Punct de prindere a harnașamentului (Fig. 1.J).	Poziționat corect.
Șuruburi pe mașină și pe dispozitivul de tăiere.	Bine fixate (nu sunt slăbite).
Dispozitivul de tăiere (Fig. 1.C.1; Fig. 1.C.2).	Curat, fără urme de deteriorare sau uzură.
Lamă metalică (dacă este montată) (Fig. 1.C.2).	Bine ascuțită.
Baterie (Fig. 1.L) Nicio daună adusă învelișului său, nicio scurgere de lichid.
Treceri ale aerului de răcire (par. 7.3).	Nu sunt blocate.
Mașină Nicio urmă de deteriorare sau de uzură.
Maneta de comandă a acceleratorului (Fig. 12.A Fig. 13.A), manetă de siguranță a acceleratorului (Fig. 12.B, Fig. 13.B).	Trebuie să aibă o mișcare liberă, neforțată.
Ghid de probă Nicio vibratie anormală. Niciun sunet anormal.

6.2.2 Test de functionare a maşinii

Actiune Rezultat
1. Introduceți bateria în locașul său (par. 7.2.3);2. apăsați butonul de siguranță (Fig. 12.C, Fig. 13.C)	Ledul (Fig. 12.E, Fig. 13.E) trebuie să se aprindă (circuit electric activat).
1. Porniți mașina (par. 6.3);2. acționați simultan maneta de comandă a acceleratorului (Fig. 12.A, Fig. 13.A) și maneta de siguranță a acceleratorului (Fig. 12.B, Fig. 13.B);3. eliberați maneta de comandă a acceleratorului (Fig. 12.A, Fig. 13.A) și maneta de siguranță a acceleratorului (Fig. 12.B, Fig. 13.B).	1. Dispozitivul de tăiere nu trebuie să fie în mișcare.2. Dispozitivul de tăiere trebuie să fie în mișcare.3. Manetele trebuie să revină automat și rapid în poziție neutră, iar dispozitivul de tăiere trebuie să se oprească.
Acționați doar maneta de comandă a acceleratorului (Fig. 12.A, Fig. 13.A).	Maneta de comandă a acceleratorului rămâne blocată.

⚠️ Dacă un singur rezultat nu este corespunzător cu rezultatele din tabelele următoare, se interzice folosirea mașinii! Duceți mașina la un centru de asistență pentru controalele aferente și pentru reparatie.

6.3 PORNIREA

6.3.1 Pornirea cu bateria

1. Îndepărtați protecția lamei (Fig. 1.K) (dacă este utilizată);
2. asigurați-vă că dispozitivul de tăiere nu atinge solul sau alte obiecte;
3. introduceti corect bateria în compartimentul său (Fig. 16.A) (par. 7.2.3);
4. apăsați butonul de siguranță (Fig. 12.C, Fig. 13.C);
   actionați simultan maneta de comandă a acceleratorului (Fig. 12.A, Fig. 13.A) și maneta de siguranță a acceleratorului (Fig. 12.B-M, Fig. 13.B-M).

6.3.2 Pornirea cu simulatorul de baterie (dacă este prevăzut)

1. Îndepărtați protecția lamei (Fig. 1.K);
2. asigurați-vă că dispozitivul de tăiere nu atinge solul sau alte obiecte;
3. introduceti corect simulatorul de baterie (Fig. 16.P) în locașul său de pe mașină (Fig.16.A)
4. cuplați cablul de conectare (Fig. 16.O) la simulatorul de baterie
5. selectați bateria pe care doriți să o activați cu ajutorul selectorului (Fig. 11.B)
6. apăsați butonul de siguranță (Fig. 12.C, Fig. 13.C)
7. apăsați pe comanda de accelerație (Fig. 12.A, Fig. 13 A); actionați simultan maneta de comandă a acceleratorului (Fig. 12.A, Fig. 13.A) și maneta de siguranță a acceleratorului (Fig. 12.B-M, Fig. 13.B-M).

6.4 UTILIZARE

OBSERVATIE Înainte de a tăia pentru prima dată, este oportun să vă familiarizați cu mașina și cu tehnicile de tăiere cele mai indicate; echipați-vă cu hamurile în mod corect, țineți strâns mașina de mânere și executați câteva probe.

Pentru a efectua această operațiune cu mașina, procedați astfel:

• agățați întotdeauna mașina de harnașamentul corect prins (par. 6.1.2).
• tineți întotdeauna mașina ferm cu ambele mâini, ținând unitatea motoare spre partea dreaptă a corpului și grupul de tăiere sub nivelul centurii.

OBSERVATIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un

dispozitiv de protecție care oprește mașina și îi blochează funcționarea.

OBSERVATIE Autonomia bateriei (și, prin urmare, zona cu plante care poate fi tunsă înainte de reîncărcare) este condiționată de factorii descriși la (par. 7.2.1).

OBSERVATIE După un minut de inactivitate, dacă este pornită, mașina se oprește automat.

6.4.1 Tehnici de lucru

6.4.1.a Unitate suport fir

Utilizați NUMAI fire din nailon. Utilizarea firelor metalice, sau din metal plastifiat, sau care nu se adaptează pe unitatea de suport a firului, poate cauza accidente sau leziuni grave.

a. Tăierea în mișcare (Cosirea)

Mergeți încet, cu pași regulați, descriind cu mașina un arc de cerc, ca și în cazul folosirii unei coase manuale, fără a înclina unitatea de suport a firului în timpul executării operațiilor (Fig. 17).

Faceți mai întâi o probă într-o zonă limitată, pentru a vedea înălțimea de tăiere; pentru a păstra aceeași înălțime, încercați să păstrați aceeași distanță dintre sol și unitatea de suport a firului.

Pentru tăierea ierbii mai înalte, poate fi necesar să încinați unitatea de suport a firului la 30° spre partea stângă.

Nu executați operația de mai sus dacă în apropiere sunt persoane, animale sau bunuri, deoarece în acest fel mașina poate proiecta obiectele pe care le întâlnește.

b. Tăierea de precizie (Finisarea)

Tineți mașina puțin înclinată, a.î. partea inferioară a unității de suport a firului să nu atingă terenul dar înălțimea de tăiere să fie cea dorită; păstrați dispozitivul de tăiere la distanță de operator.

c. Tăierea în apropierea gardurilor / fundațiilor

Apropiati-vă încet cu mașina de garduri, picheți, pietre, pereți etc., fără a o lovi puternic (Fig. 18). Dacă firul întâlnește un obstacol tare, se poate rupe sau consuma rapid; dacă rămâne blocat întrun gard, se poate tăia brusc. În orice caz, tăierea în jurul trotuarelor, fundațiilor, zidurilor, etc, poate accelera uzura firului.

d. Tăierea în jurul copacilor

Încercuți pomul, pășind încet din stânga spre dreapta, micșorând raza de acțiune pe măsură ce înaintați; evitați să loviți mașina de trunchi și încercați să păstrați unitatea de suport a firului înclinată ușor în față (Fig. 19).

Amintiți-vă că firul din nailon poate cresta sau deteriora arbuștii, iar dacă lovește trunchiul copacilor sau arbuștilor cu coajă moale, poate provoca daune grave.

6.4.1.b Lamă cu 3 dinți, 4 dinți

Începeți tăierea din partea de sus a vegetației, coborând apoi cu lama de secerare, astfel încât să tăiați ramurile în bucăți de mici dimensiuni (Fig. 20).

6.4.2 Reglarea lungimii firului din unitatea de suport în timpul sesiunii de lucru

Această mașină este dotată cu un capăt cu eliberare automată a firului.

Lungimea firului capătului se reglează în următoarele situații:

– când firul se consumă și devine mai scurt;
- când observați o mișcare a motorului mai mare decât este normal;
– când se observă o diminuare a eficienței de tăiere.

Pentru a elibera un fir nou:

• bateți unitatea de suport a firului de sol (Fig. 21) cu maneta de comandă a acceleratorului apăsată complet;
• firul se eliberează automat, iar cuțitul (Fig. 7.A) taie lungimea în exces.

6.5 RECOMANDĂRI DE UTILIZARE

În timpul utilizării, este recomandat să înlăturați periodic iarba din jurul mașinii pentru a evita supraîncălzirea motorului (Fig. 1.A), datorată ierbii acumulate sub protecția dispozitivului de tăiere (Fig. 1.D).

Procedați conform descrierii de mai jos:

• opriți maçina (par. 6.6);
• Îndepărtați bateria (par. 7.2.2);
  – purtați mănuși de protectie;
• eliminați iarba acumulată folosind o șurubelniță, pentru a permite răcirea corectă a motorului.

6.6 OPRIRE

Pentru a opri maçina:

1. eliberați maneta de comandă a acceleratorului (Fig. 12.A, Fig. 13.A);
2. dezactivati butonul de siguranță (Fig. 12.C, Fig. 13.C);
3. așteptați oprirea dispozitivului de tăiere.

⚠️ După ce ați oprit mașina, este necesar să treacă câteva secunde pentru ca dispozitivul de tăiere să se oprească.

IMPORTANT Opriti intotdeauna mașina în următoarele situații la fiecare schimbare a locației de muncă.

În timpul deplasărilor, nu țineți niciodată degetul pe butonul de siguranță pentru a evita pornirile accidentale.

6.7 DUPĂ UTILIZARE

6.7.1 După utilizarea cu bateria

• îndepărtați bateria din locașul său (Fig. 22.B) și încărcați-o (par. 72.2).
• Cu dispozitivul de tăiere oprit, aplicați carterul de protecție al lamei (Fig. 1.K).
• Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
• Efectuați curățarea (par. 7.3).
• Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuți componentele deteriorate și strângeți eventualele şuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

6.7.2 După utilizarea cu simulatorul de baterie (dacă este prevăzut)

1. Mutați selectorul rucsacului pentru baterii în poziția „OFF” (oprit) (Fig. 11.B);
2. scoateți simulatorul de baterie de pe mașină (Fig. 22.P);
3. scoateți rucsacul pentru baterii;
4. decuplați cablul de conectare de la simulatorul de baterie (Fig.22.O) și de la rucsac (fig. 11.A)
5. scoateți bateria de pe rucsac (Fig. 23) și încărcați-o (par. 7.2.2);
6. lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);
7. efectuați curățarea (par. 7.3);
8. asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

IMPORTANT Demontați întotdeauna bateria (par 7.2.2) și montați protecția lamei de fiecare dată când lăsați mașina neutilizată sau nesupravegheată.

7. ÎNTRETINEREA NORMALĂ

7.1 GENERALITĂȚI

IMPORTANT Normele desiguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicatii pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Înainte de efectuarea oricărei intervenții de întreținere:

• opriti maşina;
• îndepărtați bateria din locașul său și încărcați-o (par 7.2.2);
• cu dispozitivul de tăiere oprit, aplicați carterul de protecție pe lamă (cu excepția cazurilor de intervenție directă asupra acesteia);
• lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);
• purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție;

• citiți instrucțiunile corespunzătoare.

• Frecvențele și tipurile de intervenție sunt descrise pe scurt în „Tabelul pentru întreținere” (cap. 13). Tabelul de mai jos are scopul de a vă ajuta să păstrați eficiența și siguranța mașinii dvs. Aici sunt indicate principalele intervenții de întreținere și intervalele de execuție pentru fiecare din ele. Efectuați acțiunea aferentă în funcție de prima scadență care are loc.

• Utilizarea pieselor de schimb și a accesoriiilor neoriginale poate avea efecte negative asupra funcționării și siguranței mașinii. Constructorul nu își asumă nicio răspundere în caz de daune sau vătămări cauzate de aceste produse.
• Piesele de schimb originale sunt furnizate la atelierele de asistență și la revânzătorii autorizați.

IMPORTANT Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

7.2 BATERIE

7.2.1 Autonomia bateriei

Autonomia bateriei (și, prin urmare, suprafața verde care poate fi tunsă înainte de reîncărcare) este condiționată în primul rând de:

a. factori de mediu, care duc la un necesar de energie mai mare:

– tăiere cu vegetație deasă, înaltă, umedă;

b. modul de utilizare al operatorului, care ar trebui să evite:

- pornirile și opririle frecvente din timpul sesiunii de lucru;

– utilizarea unui dispozitiv de tăiere sau a unei tehnici de tăiere necorespunzătoare față de activitatea de desfășurat (par. 6.4);

- o viteză de tăiere neadecvată pentru condițiile ierbii de tăiat.

Pentru optimizarea autonomiei bateriei se recomandă:

• tăierea ierbii când este uscată;
- configurarea unei viteze de tăiere de tăiere potrivite condițiilor ierbii;
- utilizarea dispozitivului de tăiere și a tehnicii celei mai indicate pentru activitatea de desfășurat.

În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi față de cele susținute de bateria standard, este posibil:

• să achiziționați o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuității de utilizare;
• să achiziționați o baterie cu autonomie mărită față de bateria standard (par. 15.1).

7.2.2 Îndepărtarea și reîncărcarea bateriei

1. Apăsați pe butonul de blocare situat pe bateria de pe utilaj (Fig. 22.A) sau pe rucsac (Fig. 23. A) (dacă este prevăzut);
2. scoateți bateria din utilaj (Fig. 22.B) sau din rucsacul pentru baterii (Fig. 23.B) (dacă este prevăzut);
3. introduceti bateria (Fig. 24.A) în compartimentul încărcătorului (Fig. 24.B);
4. conectați încărcătorul (Fig. 24.B) la o priză de curent având o tensiune corespunzătoare celei indicate pe plăcuță;
5. Efectuați întotdeauna încărcarea completă, urmând instrucțiunile din manualul bateriei/ încărcătorului de baterie.

OBSERVATIE Bateria este prevăzută cu o protectie care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 și +45 °C.

OBSERVATIE Bateria poate fi reîncărcată oricând, chiar și partțial, fără riscul de a se deteriora.

7.2.3 Remontarea bateriei pe maşină

După reîncărcare:

1. îndepărtați bateria (Fig. 25.A) din locașul său de pe încărcător (nu o țineți mult timp conectată la curent după ce a fost încărcată complet);
2. conectați încărcătorul (Fig. 25.B) de la curent;
3. introduceți bateria în locașul său de pe utilaj (Fig. 16.A) sau într-unul dintre locașurile din rucsacul pentru baterii (Fig. 10) (dacă este prevăzut)
4. împingeți bateria până la capăt până ce se aude un clic, blocând-o astfel în poziție și asigurând contactul electric.

7.3 CURĂȚAREA MAȘINII ȘI A MOTORULUI

• Curățați întotdeauna mașina după folosire utilizând o cârpă curată și umedă, îmbibată cu detergent neutru.
• Îndepărtați orice urmă de umezeală folosind o cârpă moale și uscată. Umezeala poate cauza şocuri electrice.
• Nu utilizați detergenți agresivi sau solventi pentru curățarea părților din plastic sau a mânerelor.
• Pentru a reduce riscul de incendiu, păstrați mașina și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces.
• Pentru a evita supraîncălzirea și daunele la motor sau la baterie, asigurați-vă că fantele de admisie a aerului de răcire (Fig. 26) sunt întotdeauna curate și neînfundate.
• Nu spălați mașina cu jet de apă și nu udați motorul sau componentele electrice.

7.4 PIULITELE ŞI ŞURUBURILE DE FIXARE

• Mentineți piulițele și șuruburile strânse pentru a fi siguri că mașina este întotdeauna în condiții sigure de funcționare.
• Asigurați-vă în mod regulat că mânerele sunt fixate ferm.

8. ÎNTRETINEREA SPECIALĂ

8.1 ÎNTRETINEREA DISPOZITIVULUI DE TĂIERE

În timpul intervențiilor pe dispozitivul de tăiere, asigurați-vă că acesta se poate mișca, chiar dacă bateria este scoasă din locașul său.

Pe această mașină se vor folosi dispositive de tăiere pe care este indicat codul din tabelul cu specificații tehnice.

Datorită faptului că produsul este în continuă evoluție, dispozitivele de tăiere menționate în tabelul „Date tehnice” vor putea fi înlocuite în timp cu altele având caracteristici de interschimbare și siguranță similare.

Nu atingeti dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprît.

Atenție! Pericol de leziuni din cauza componentelor periculoase în mișcare!

8.1.1 Ascuțirea/Echilibrarea lamei

⚠️ Din motive de siguranță, este important ca ascuțirea și echilibrarea să se efectueze la un Service specializat, care dispune de personal autorizat și de instrumente corespunzătoare pentru efectuarea operațiilor, evitând astfel posibilitatea de a deteriora lama, care ar deveni nesigură în timpul utilizării.

Lamele se pot utiliza pe ambele fețe de tăiere. Când o față este uzată, se poate întoarce lama și se poate folosi cealaltă față.

Când ambele fețe ale dinților se uzează, acestea trebuie să fie reascuțite.

8.1.2 Înlocuirea lamei

⚠ Lama nu trebuie să fie niciodată reparată ci doar înlocuită, imediat ce observați semne de ruptură sau depășirea limitei de ascuțire:

Pentru operațiunile de înlocuire, consultați cap. 4.3

8.1.3 Înlocuirea firului din unitatea de suport a firului

1. Utilizați numai fir cu diametrul de 2 mm și tăiați firul nou pe lungimea indicată (Fig. 27.Ă).

2. Rotiți dispozitivul de înfășurare (Fig. 28.A) până aliniati reperul din acesta (Fig. 29.B) cu reperul din corpul capului (Fig. 29.C).

3. Introduceți un capăt al firului (Fig. 29.D) întrunul din cele două orificii de la ieșire și lăsați să iasă firul prin orificiul opus.
4. Aliniați în părți egale firele care ies din cele două orificii.
5. Rotiți dispozitivul de înfășurare (Fig. 28.A) în direcția săgeților pentru a înfășura firul, lăsându-l să iasă cu aproximativ 150 mm prin ambele orificii (Fig. 28.B).

În cazul în care a mai rămas fir vechi în capăt sau în cazul în care acesta s-a fărâmitat în interiorul acestuia, îndepărtați-l conform descrierii de mai jos:

1. apăsați penele de pe laturile unității de suport a firului în punctul indicat „PUSH” (Fig. 30.A) și decuplați partea inferioară a capătului (Fig. 30.B);
2. îndepărtati firul din interior;
3. repozitionați bobina (Fig. 31.A) în locașul său;
4. închideți capătul cuplând penele (Fig. 31.B) în fantele corespunzătoare (Fig. 31.C), împingându-le complet până auziți clicul de blocare a părții inferioare a capului (Fig. 31.D) pe poziție.

8.2 ASCUȚIREA CUȚITULUI DE TĂIAT FIRUL

1. Îndepăratați cuțitul de tăiat (Fig. 7.A) din protecția dispozitivului de tăiere (fig. 7.B) demontând şuruburile (Fig. 7.C).
2. Fixați cuțitul într-o menghină și ascuțiți-l folosind o pilă plată; fiți atenți să păstrați același unghi ca și cel original.
3. Montați la loc cuțitul de tăiat (Fig. 7.A) pe protecția dispozitivului de tăiere (fig. 7.B), strângând şuruburile (Fig. 7.C).

9. DEPOZITAREA

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

9.1 DEPOZITAREA MAŞINII

Atunci când trebuie să depozitați mașina:

• îndepărtați bateria din locașul său și încărcați-o (par. 7.2.2);
• cu dispozitivul de tăiere oprit, aplicați protecția lamei;
• lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);
• efectuați curățarea (par. 7.3);

- asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat;

- depozitați maçina:

• într-un mediu uscat;
• într-un loc ferit de intemperii;
• într-un loc la care nu au acces copiii;
  – asigurându-vă că ați îndepărtat cheile sau sculele folosite pentru întreținere.

9.2 DEPOZITAREA BATERIEI

Bateria trebuie să fie păstrată la umbră, la răcoare și în medii fără umiditate.

OBSERVATIE

caz

de

inactivitat

îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.

10. MANEVRAREA ŞI TRANSPORTUL

De fiecare dată când este nevoie să manipulați sau să transportați mașina, efectuați următoarele:

• opriți maçina (par. 6.6);
• îndepărtați bateria din locașul său și încărcați-o (par. 7.2.2);
  – cu dispozitivul de tăiere oprit, aplicați protectția lamei;
  – purtați mănuși de protectie groase;
• Tineți strâns mașina de mâner și orientați dispozitivul de tăiere în sens contrar sensului de deplasare.

La transportarea maşinii cu un autovehicul, trebuie procedați astfel:

– prindeți bine mașina cu funii sau cu lanturi;
- aşezati-o într-un mod în care să nu reprezinte pericol pentru nimeni.

11. ASISTENTĂ ȘI REPARAȚII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate fi efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat, care dispune de cunoștințele și instrumentele necesare în scopul executării corecte a operațiilor păstrând intactă siguranța originală a mașinii.

Operatiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparațiile și întreținerea în garanție.
• Atelierele de asistență tehnică autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriiile originale au fost proiectate special pentru acest tip de mașini.
• Piesele de schimb și accesoriiile neoriginale nu sunt aprobate, utilizarea pieselor de schimb și a accesoriiilor neoriginale duc la anularea garanției.
  Se recomandă să duceți mașina o dată pe an la un centru de asistență tehnică autorizat pentru întreținerea, asistența și controlul dispozitivelor de siguranță.

12. ACOPERIREA GARANTIEI

Garantia acoperă toate defectele materialelor și toate viciile de fabricație. Utilizatorul va trebui să urmeze cu atenție toate instrucțiunile furnizate în documentele anexate.

Garantia nu acoperă daunele cauzate de:

• Neînsușirea instrucțiunilor din documentele însoțitoare.
• Neatentie.
• O utilizare și montare necorespunzătoare și nepermise.
• Utilizarea pieselor de schimb neoriginale.
• Utilizarea de accesorii nefurnizate sau neaprobate de fabricant.

De asemenea, garanția nu acoperă:

- Uzura normală a materialelor de consum, cum ar fi dispozitivele de tăiere, șuruburile de siguranță.

- Uzura normală.

Cumpărătorul este protejat de legile din țara sa. Drepturile cumpărătorului prevăzute de legile din țara sa nu sunt în niciun fel limitate de această garanție.

13. TABELUL CU OPERATIUNI DE ÎNTRETINERE

Intervenție Frecvență Observații

MAŞINĂ

Verificarea tuturor elementelor de fixare	Înainte de fiecare folosire	par. 7.4
Controale de siguranță/Verificarea comenzilor	Înainte de fiecare folosire	par. 6.2
Verificarea protecției dispozitivului de tăiere.	Înainte de fiecare folosire	par. 6.2.1
Controlarea dispozitivului de tăiere	Înainte de fiecare folosire	par. 6.2.1
Verificarea stării de alimentare a bateriei	Înainte de fiecare folosire	*
Reîncărcarea bateriei	La sfârșitul fiecărei utilizări	par. 7.2.2 *
Curățarea mașinii și a motorului	La sfârșitul fiecărei utilizări	par. 7.3
Verificarea eventualelor defectiuni ale mașinii. Dacă este cazul, contactați centrul de asistență autorizat.	La sfârșitul fiecărei utilizări	-

* Consultați manualul bateriei/încărcătorului bateriei.

14. IDENTIFICAREA PROBLEMELOR

PROBLEMĂ CAUZA PROBABILĂ SOLUȚIE

1. La activarea butonului de siguranță, nu se aprind cele două lămpi verzi	Bateria lipsește sau nu a fost introdusă corect	Asigurați-vă că bateria este bine așezată și fixată în locașul său (par. 7.2.3)
2. Apăsați butonul de siguranță, iar ledul (Fig. 12.G, Fig. 13.G) va clipi	Baterie descărcată Verificați starea de încărcare și reîncărcați bateria (par. 7.2.2)
3. Motorul se oprește în timpul sesiunii de lucru și ledul (Fig. 12.G, Fig. 13.G) clipește	Baterie descărcată Verificați starea de încărcare și reîncărcați bateria (par. 7.2.2)
4. Cu maneta de comandă și maneta de siguranță ale acceleratorului activate, dispozitivul de tăiere nu se rotește	Mașină deteriorată Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de Asistență.
5. Supraîncălzirea motorului	Iarbă acumulată sub protecția dispozitivului de tăiere	Îndepărtați iarba acumulată (par. 6.5)
6. Iarba se taie greu	Dispozitivul de tăiere nu este în stare bună	Efectuați întreținerea dispozitivului de tăiere (par. 8.1)

Dacă nu reușiți să rezolvați inconvenientțele, chiar după executarea operațiilor de mai sus, contactați vânzătorul de la care ați achiziționat mașina.

PROBLEMĂ CAUZA PROBABILĂ SOLUȚIE
7. Iarba se acumulează în jurul locașului arborelui și al unității de suport a firului	Se taie iarbă mare la o distanță prea apropiată de sol	Tăiați iarba înaltă cu o mișcare de sus în jos pentru a evita ca aceasta să se acumuleze în jurul mașinii.
8. Firul nu se eliberează când se bate unitatea de suport a firului de sol	Firul este lipit Lubrifiati cu un spray cu silicon
	Nu este suficient fir pe bobină sau firul s-a terminat	Înlocuiti firul (cap. 8.1.3)
	Firul s-a consumat sau este prea scurt Trageți de fir în timp ce apăsați butonul de eliberare
	Firul este încurcat pe bobină sau s-a rupt în interior	Derulați firul de pe bobină și înfășurați-l la loc (cap. 8.1.3)
9. Dispozitivul de tăiere intră în contact cu un obstacol.	- Opriti mașina, scoateți-i bateria și:	- verificați dacă sunt defectiuni; - verificați dacă sunt părți destrânse și strângeți-le; - efectuați înlocuirile sau reparațiile la un centru de service autorizat.
10. Se produc zgomote și/ sau vibrații excesive în timpul sesiunii de lucru	Părți destrânse sau deteriorate. Opriti mașina, scoateți-i bateria și: - verificați dacă sunt defectiuni; - verificați dacă sunt părți destrânse și strângeți-le; - efectuați înlocuirile sau reparațiile la un centru de service autorizat.
11. Mașina emite fum în timpul funcționării	Mașină deteriorată Nu utilizati mașina. Opriti imediat mașina, scoateți-i bateria și contactați un Centru de Asistență.
12. Autonomia bateriei este slabă	Conditii difficile de funcționare cu consum de curent mai mare	Optimizați utilizarea (par. 7.2.1)
	Baterie insuficientă pentru cerințele de funcționare	Folosiți o a doua baterie sau o baterie cu capacitate mărită (par. 15.1)
	Degradarea capacității bateriei Cumpărati o baterie nouă
13. Alimentatorul nu efectuează încărcarea bateriei	Bateria nu a fost introdusă corect în încărcător	Asigurați-vă că a fost introdusă corect (par. 7.2.2)
	Conditii de mediu necorespunzătoare Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului)
	Contacte murdare Curățati contactele
	Încărcătorul nu primește energie electrică	Verificați dacă stecherul a fost introdus și dacă există tensiune la priza de curent
	Încărcător stricat Înlocuiti cu o piesă de schimb originală
	- Dacă problema continuă, consultați	manualul bateriei/încărcătorului bateriei
14. Lampa indicatoare (Fig. 12.G, Fig. 13.G) rămâne aprinsă și luminează fix	Control automat nereușit Nu utilizati mașina. Opriti imediat mașina, scoateți-i bateria și contactați un Centru de asistență.

Dacă nu reușiți să rezolvați inconvenientțele, chiar după executarea operațiilor de mai sus, contactați vânzătorul de la care ați achiziționat mașina.

PROBLEMĂ CAUZA PROBABILĂ SOLUȚIE
15. Indicatorul luminos (Fig. 12.G. Fig. 13.G) rămâne aprins și iluminează intermitent	Eroare de comunicare a bateriei Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de asistență.
	Rotor blocat Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de asistență.
	Suprasarcină de curent Optimizați utilizarea mașinii.
	PCB supraîncălzit Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de asistență.

Dacă nu reușiți să rezolvați inconveniențele, chiar după executarea operațiilor de mai sus, contactați vânzătorul de la care ați achiziționat mașina.

15. ACCESORII LA CERERE

15.1 BATERII

Sunt disponibile baterii cu diverse capacități, pentru diverse cerințe de operare (Fig. 32). Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

15.2 ALIMENTATOR PENTRU BATERIE

Dispozitiv folosit la încărcarea bateriei: rapidă (Fig. 33.A), standard (Fig. 33.B).

15.3 RUCSAC PENTRU BATERII

Dispozitiv care permite depozitarea a două baterii și asigură curentul electric necesar funcționării mașinii..

Este prevăzut cu un cablu de conectare la mașină (Fig. 1.O) și cu un selector (Fig. 11.B), care permite selectarea uneia dintre cele două baterii (poziția „1” și „2”) și „OFF” (Oprit).

15.4 SIMULATOR DE BATERIE

Dispozitiv care, dacă este introdus în compartimentul mașinii, permite utilizarea rucsacului pentru baterii.

INDICE

RO • Conținutul și imaginile din manualul de utilizare de față au fost realizate în numele ST. S.p.A. și sunt protejate de drepturi de autor – Este interzisă orice reproducere sau modificare chiar și parțială neautorizată a documentului.
