MANUAL DE UTILIZARE TR 24 Li STIGA

Mașină de tuns iarba/mașină de tuns margini de gazon alimenta- te cu baterie portabilă

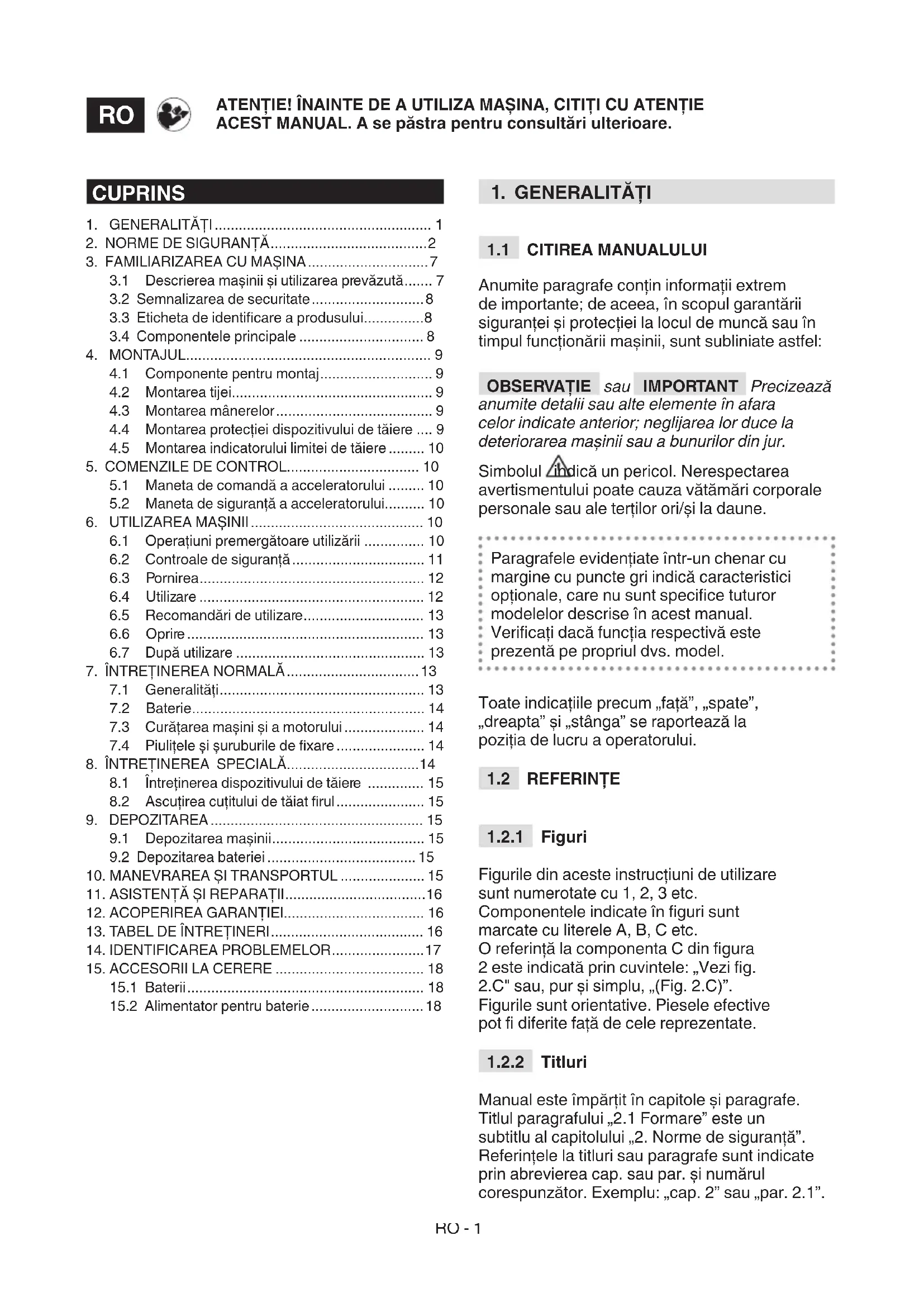

MANUAL DE INSTRUCŢIUNI

ATENŢIE: înainte de a utiliza maşina, citiţi cu atenţie manualul de faţă.

rança para proteger o operador: usar luvas durante o uso, limitar o tempo de utilização da máquina e encurtar o tempo durante o qual a alavanca de comando é mantida pressionada.[1] RO - DATE TEHNICE [2] Tensiunea şi frecvenţa de alimentare MAX [3] Tensiunea şi frecvenţa de alimenta- re NOMINAL [4] Viteaza fără sarcină [5] Viteză maximă de rotaţie a sculei (unitate de suport r) [6] Lăţime de tăiere (cap de suport r) [7] Diametru r unitate (max) [8] Codul dispozitivului de tăiere [9] Codul protecţiei [10] Tijă separabilă [11] Greutate fără grupul acumulator [12] Dimensiuni [13] Lungime [14] Lăţime [15] Înălţime [16] Nivel de presiune sonoră [17] Nesiguranţă în măsurare [18] Nivel de putere sonoră măsurat [19] Nivel de putere sonoră garantat [20] Vibraţii [22] Accesorii la cerere [23] Grupul acumulator [24] Alimentator pentru baterie a) OBSERVAŢIE: valoarea totală declarată a vibraţiilor a fost măsurată ţinându-se cont de o metodă de probă normalizată și poate utilizată pentru a compara instrumentele între ele. Valo

area totală a vibraţiilor poate utilizată și pentru o evaluare preliminară a expunerii. b) AVERTISMENT: emisia de vibraţii în utilizarea efectivă a instrumentului poate diferită faţă de valoarea totală declarată, în funcţie de modurile în care se utilizează instrumentul. Din acest motiv este nevoie ca, în timpul sesiunii de lucru, să se adopte următoarele măsuri de siguranţă menite să pro

Anumite paragrafe conţin informaţii extrem de importante; de aceea, în scopul garantării siguranţei și protecţiei la locul de muncă sau în timpul funcţionării mașinii, sunt subliniate astfel: OBSERVAŢIE sau IMPORTANT Precizează anumite detalii sau alte elemente în afara celor indicate anterior; neglijarea lor duce la deteriorarea mașinii sau a bunurilor din jur. Simbolul indică un pericol. Nerespectarea avertismentului poate cauza vătămări corporale personale sau ale terţilor ori/și la daune. Paragrafele evidenţiate într-un chenar cu margine cu puncte gri indică caracteristici opţionale, care nu sunt specice tuturor modelelor descrise în acest manual. Vericaţi dacă funcţia respectivă este prezentă pe propriul dvs. model. Toate indicaţiile precum „faţă”, „spate”, „dreapta” și „stânga” se raportează la poziţia de lucru a operatorului.

Figurile din aceste instrucţiuni de utilizare sunt numerotate cu 1, 2, 3 etc. Componentele indicate în guri sunt marcate cu literele A, B, C etc. O referinţă la componenta C din gura 2 este indicată prin cuvintele: „Vezi g. 2.C" sau, pur și simplu, „(Fig. 2.C)”. Figurile sunt orientative. Piesele efective pot diferite faţă de cele reprezentate.

Manual este împărţit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranţă”. Referinţele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: „cap. 2” sau „par. 2.1”. CUPRINS

3.1 Descrierea mașinii și utilizarea prevăzută ....... 7

4.4 Montarea protecţiei dispozitivului de tăiere .... 9

4.5 Montarea indicatorului limitei de tăiere ......... 10

5. COMENZILE DE CONTROL................................. 10

5.1 Maneta de comandă a acceleratorului ......... 10

5.2 Maneta de siguranţă a acceleratorului.......... 10

6. UTILIZAREA MAȘINII ........................................... 10

6.1 Operaţiuni premergătoare utilizării ............... 10

7.3 Curăţarea mașini și a motorului .................... 14

7.4 Piuliţele și șuruburile de xare ...................... 14

8. ÎNTREŢINEREA SPECIALĂ ................................. 14

8.1 Întreţinerea dispozitivului de tăiere .............. 15

8.2 Ascuţirea cuţitului de tăiat rul ...................... 15

Familiarizați-vă cu comenzile și modul adecvat de folosire a mașinii. Deprindeți-vă să opriți rapid mașina. Nerespectarea avertismentelor și instrucțiunilor poate cauza incendii și/sau vătămare corporală gravă.

• Nu permiteţi în niciun caz utilizarea mașinii de către copii sau de persoane care au capacităţi zice, senzoriale sau mentale reduse sau care nu deţin experienţa și cunoștinţele necesare, precum nici de către persoane care nu și-au însușit bine instrucţiunile. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.

• Nu utilizaţi niciodată mașina dacă sunteţi obosit, vă simţiţi rău sau dacă aţi luat medicamente, aţi consumat droguri, alcool ori alte substanţe nocive care pot afecta reexele sau atenţia.

• Amintiţi-vă că operatorul sau utilizatorul este responsabil de accidentele sau situaţiile neprevăzute care pot apărea și care pot afecta persoanele sau bunurile acestora. Utilizatorul este responsabil de evaluarea riscurilor potenţiale pe terenul pe care va lucra, el ind obligat să adopte toate precauţiile necesare pentru garantarea propriei siguranţe și a celor din jur, mai ales pe terenurile în pantă, accidentate, alunecoase sau fără stabilitate.

• Dacă cedaţi sau împrumutaţi mașina unui terţ, asiguraţi-vă că utilizatorul a luat cunoștinţă de instrucţiunile de utilizare conţinute în manualul de faţă.

• Purtaţi îmbrăcăminte de protecţie strânsă pe corp, dotată cu protecţie împotriva tăierii, mănuși antivibraţii, cască, ochelari de protecţie, măști antipraf, antifoane pentru protecţia auzului și încălţăminte cu talpa aderentă antităiere.

• Utilizarea protecţiilor auditive poate reduce capacitatea de a auzi anumite avertismente (strigăte sau alarme). Fiţi deosebit de atenţi la ceea ce se întâmplă în jurul zonei de lucru.

• Nu purtaţi eșarfe, halate, lanţuri, brăţări, îmbrăcăminte cu părţi uturânde, cu șiret ori cu cravată, sau orice alt accesoriu atârnat sau larg, care s-ar putea agăţa de organele mașinii aate în mișcare sau de alte obiecte sau materiale de la locul de muncă.

• Strângeţi-vă părul, dacă este lung, în mod adecvat. Zona de lucru / Mașina

• Vericaţi minuţios zona de lucru și îndepărtaţi tot ce ar putea expulzat de mașină sau ce ar putea deteriora dispozitivul de tăiere/ organele rotative (pietre, ramuri, sârmă, oase etc.).RO - 3

• Nu folosiţi mașina în spaţii supuse riscului de explozie, în apropierea unor lichide inamabile, gaze sau praf. Sculele electrice provoacă scântei care pot incendia praful sau vaporii.

• Lucraţi numai la lumina zilei sau cu un bun sistem de iluminare și în condiţii de vizibilitate bună.

• Nu le permiteţi altor persoane, copiilor și animalelor să se apropie de zona de lucru. Copiii trebuie să e supravegheaţi de un alt adult.

• Asiguraţi-vă că toate celelalte persoane sunt la minim 15 metri de raza de acţiune a mașinii sau la cel puţin 30 m (pentru operaţiile mai grele);

• Nu lucraţi în iarbă umedă, în ploaie sau când există risc de furtună, mai ales cu posibilitate de trăsnet.

• Mașina nu trebuie expusă la ploaie sau la umezeală. Apa care ajunge la scule mărește riscul de electrocutare.

• Evitaţi pe cât posibil să lucraţi pe un teren umed sau alunecos, accidentat sau înclinat excesiv, deoarece acestea nu garantează stabilitatea operatorului în timpul muncii;

• Acordaţi o atenţie deosebită neregularităţilor terenului (movile, denivelări), la terenurile în pantă, la pericolele ascunse și eventualelor obstacole care ar putea limita vizibilitatea.

• Fiţi deosebit de atenţi în apropierea râpelor, șanţurilor sau terasamentelor.

• Utilizaţi mașina în sens transversal pe pantă, niciodată în sensul urcării/coborârii, ind deosebit de atenţi la schimbările de direcţie, la propriul punct de sprijin și aându-vă întotdeauna în avalul dispozitivului de tăiere.

• Atunci când utilizaţi mașina aproape de drum, ţi atenţi la trac. Moduri de comportament

• În timpul muncii, mașina trebuie să e ţinută cu ambele mâini; unitatea motoare trebuie să e poziţionată în partea dreaptă a corpului iar grupul de tăiere sub nivelul centurii. Nu vă întindeţi braţele în mod excesiv.

• Evitaţi contactul corpului cu suprafeţele legate la masă sau la pământ, de exemplu: ţevi, calorifere, aragazuri, frigidere. Riscul de electrocutare crește în situaţia în care corpul este legat la masă sau la pământ.

• Adoptaţi o poziţie fermă și stabilă și menţineţi un comportament precaut.

• Nu alergaţi niciodată, ci mergeţi la pas.

• Ţineţi întotdeauna mâinile și picioarele la distanţă de dispozitivul de tăiere, atât la punerea în funcţiune a mașinii, cât și în timpul utilizării acesteia.

• Atenţie: elementul de tăiere continuă să se rotească câteva secunde chiar și după decuplare sau după stingerea motorului.

• Fiţi atenţi la proiectarea eventuală a materialelor, de către dispozitivul de tăiere.RO - 4

• Aveţi grijă că dispozitivul de tăiere să nu se lovească puternic de corpuri străine/ obstacole. Dacă dispozitivul de tăiere întâlnește un obstacol/obiect, poate avea loc o mișcare de recul (kickback). Acest contact poate cauza o lovitură de reacţie rapidă în direcţie inversă, împingând dispozitivul de tăiere în sus și spre operator. Mișcarea de recul poate provoca pierderea controlului asupra mașinii, cu posibile consecinţe foarte grave. Pentru evitarea mișcării de recul, luaţi măsurile de siguranţă specicate în continuare: – Ţineţi mașina ferm, cu două mâini, și luaţi o poziţie cu corpul și braţele care să vă permită să rezistaţi la forţele de recul. – Nu ţineţi braţele prea sus și nu tăiaţi la o înălţime mai mare de mijlocul corpului dvs. – Folosiţi numai dispozitivele de tăiere specicate de constructor. – Respectaţi instrucţiunile furnizate de constructor referitoare la întreţinerea dispozitivului de tăiere.

• Fiţi atenţi să nu vă răniţi cu dispozitivele speciale de tăiere pentru scurtarea rului. În cazul unor defectări sau accidente în timpul funcţionării, opriţi imediat motorul și ţineţi mașina la distanţă pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demaraţi imediat procedura de prim ajutor cea mai potrivită situaţiei respective și apelaţi la un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateţi cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate. Expunerea îndelungată a operatorului la vibraţii poate cauza leziuni și afecţiuni neurovasculare (cunoscute sub numele de “fenomenul lui Raynaud” sau “HAV - Hand Arm Vibration”/vibraţia mâinii și braţului) mai ales la persoanele cu afecţiuni circulatorii. Simptomele pot apărea la mâini, la articulaţia mâinii sau la degete și se manifestă prin pierderea sensibilităţii, amorţire și mâncărime, decolorarea sau modicarea structurală a pielii. Aceste efecte se pot amplica la temperaturi scăzute și/sau la strângerea excesivă a mânerelor. La apariţia simptomelor de mai sus, este necesar să reduceţi durata utilizării mașinii și să apelaţi la medic. Limitări de utilizare

• Mașina nu poate utilizată de persoane care nu o pot ţine cu ambele mâini sau care nu își pot păstra echilibrul în picioare, în timpul muncii.

• Nu asamblaţi niciodată elemente pentru tăiat metalice. Pe această mașină nu se pot folosi lame metalice sau rigide, indiferent de tip.

• Nu folosiţi niciodată mașina cu protecţiile deteriorate, lipsă sau poziţionate incorect.

• Nu utilizaţi mașina dacă accesoriile sau sculele nu sunt instalate în punctele prevăzute.RO - 5

• Nu dezarmaţi, nu dezactivaţi, nu îndepărtaţi și nu umblaţi la sistemele de siguranţă / microîntrerupătoarele de pe mașină.

• Nu folosiţi scula electrică dacă întrerupătorul nu funcţionează corect (nu pornește sau nu oprește la timp scula). Sculele electrice care nu pot acţionate de la întrerupător sunt periculoase și trebuie să e reparate.

• Nu forţaţi mașina și nu folosiţi o mașină de putere mică pentru a efectua operaţii grele; utilizarea unei mașini cu putere adecvată reduce riscurile și ameliorează calitatea muncii prestate.

DEPOZITAREA Efectuarea unei întreţineri periodice și a unei depozitări corecte menţine siguranţa mașinii și a nivelului de performanţă. Întreţinerea

• Nu folosiţi mașina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să e înlocuite și nu reparate.

• În timpul operaţiilor de reglare a mașinii, aveţi grijă să nu vă prindeţi degetele între dispozitivul de tăiere aat în mișcare și părţile xe ale mașinii. Nivelul de zgomot și de vibraţii din instrucţiunile de faţă reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreţinerii inuenţează semnicativ producerea de emisii sonore și de vibraţii. Prin urmare, trebuie să adoptaţi măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibraţii; efectuaţi întreţinerea mașinii, purtaţi căști de protecţie și luaţi pauze în timpul sesiunii de lucru. Depozitarea

• Pentru a reduce riscul de incendiu, nu lăsaţi containerele cu deșeuri într-o încăpere.

2.5 RISCURI REZIDUALE

Chiar dacă sunt respectate toate măsurile de siguranţă, există o serie de riscuri reziduale: – pericolul de rănire a degetelor și mâinilor în cazul în care acestea sunt antrenate în rotaţia rului de la extremitate – pericolul de rănire a picioarelor în cazul în care sunt lovite de rul de la extremitate – proiecţiile de pietre și pământ.

BATERIEI IMPORTANT Următoarele norme de siguranță cuprind indicațiile de siguranță din manualul specic al bateriei și al încărcătorului de baterie, anexat mașinii.

• Pentru a încărca bateriile utilizaţi doar un încărcător de baterii recomandat deRO - 6 producător. Un alimentator necorespunzător poate cauza electrocutare, supraîncălzire sau scurgerea lichidului coroziv din baterie.

• Utilizaţi exclusiv bateriile specice recomandate pentru aparatul dumneavoastră. Utilizarea altui tip de baterii poate provoca leziuni sau un incendiu.

• Asiguraţi-vă că aparatul este oprit înainte de a introduce bateria. Montarea unei baterii într-un aparat electric pornit poate provoca incendii.

• Păstraţi bateria neutilizată departe de agrafele de birou, monede, chei, cuie, șuruburi sau alte mici obiecte metalice care pot da naștere unui scurtcircuit. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii.

• Nu utilizaţi alimentatorul în locuri în care sunt prezenţi vapori, substanţe inamabile sau pe suprafeţe ușor inamabile precum hârtia, stofa etc. Pe parcursul reîncărcării încărcătorul se încălzește și ar putea provoca un incendiu.

• În timpul transportării acumulatorilor, aveţi grijă să nu se conecteze contactele între ele și nu folosiţi pentru transportul acestora containere de metal.

2.7 OCROTIREA MEDIULUI

ÎNCONJURĂTOR Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneciul unei coabitări civilizate și a mediului în care trăim.

• Evitaţi să deranjaţi persoanele din vecinătate. Utilizaţi mașina numai în intervale de timp raţionale (nu dimineaţa devreme sau seara târziu, când i-aţi putea deranja pe alţii).

• Respectaţi cu stricteţe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, ltrelor, părţilor deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor aruncate în lada de gunoi, ci vor separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.

• Respectaţi cu stricteţe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate.

• Când mașina nu mai este utilizabilă, nu o lăsaţi în mediul înconjurător ci contactaţi un centru de colectare, conform normelor în vigoare la nivel local. Nu aruncaţi aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislaţia naţională, aparaturile electrice scoase din uz trebuie să e colectate separat, pentru a putea refolosite în mod eco- compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau în groapa de gunoi, substanţele dăunătoare se pot inltra în pătura de apă deRO - 7 unde pot intra în circuitul apei și deci în alimente, dăunând sănătăţii și bunăstării dumneavoastră. Pentru informaţii mai detaliate cu privire la eliminarea acestui produs, contactaţi Instituţia competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-aţi achiziţionat. La sfârșitul duratei de viaţă utilă, eliminaţi bateriile cu atenţia cuvenită pentru mediul înconjurător. Bateria conţine material periculos pentru dvs. și pentru mediu. Aceasta trebuie să e îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu. Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

Această mașină este un echipament de grădinărit, mai precis o mașină de tăiat arboret/ trimmer portabil alimentat de la baterie. În principal, mașina este formată dintr-un motor care, printr-un arbore de transmisie, acţionează un dispozitiv de tăiere (unitate de suport a rului). Dispozitivul de tăiere operează pe un plan aproximativ paralel cu terenul (în cazul utilizării ca mașină de tuns iarba) sau aproximativ perpendicular pe teren (în caz de utilizare ca trimmer). Operatorul poate acţiona comenzile principale păstrând întotdeauna distanţa de siguranţă faţă de dispozitivul de tăiere.

3.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și construită pentru: – tăierea ierbii și a vegetaţiei nelemnoase (ex. pe marginea răzoarelor, plantaţii, ziduri, garduri sau spaţii verzi cu suprafaţă limitată); – nisarea tăierii efectuate cu coasa; – a utilizată de un singur operator.

3.1.2 Utilizarea necorespunzătoare

Orice altă utilizare poate periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple): – folosirea mașinii pentru a mătura înclinând unitatea de suport a rului. Datorită puterii motorului, mașina poate proiecta obiecte sau pietre mici la o distanţă de peste 15 m, ceea ce poate cauza vătămarea persoanelor sau deteriorarea bunurilor din apropiere; – tăierea gardurilor vii sau alte lucrări unde dispozitivul de tăiere nu este folosit la nivelul solului; – tăierea și mărunţirea arboretului, a arbuștilor și a orilor; – folosirea mașinii pentru tăierea materialelor care nu sunt de origine vegetală; – folosirea mașinii cu dispozitivul de tăiere deasupra nivelului centurii operatorului; – utilizarea mașinii în grădini publice, parcuri, centre sportive, pe carosabil, câmpuri și păduri; – utilizarea dispozitivelor de tăiere diferite de cele enumerate în tabelul „Specicaţii tehnice”. Pericol de răniri și leziuni grave. – folosirea mașinii cu mai mulţi conducători. IMPORTANT Utilizarea necorespunzătoare a mașinii atrage cu sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuind să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofesioniști. A fost proiectată pentru amatori.RO - 8

3.2 SEMNALIZAREA DE SECURITATE

Pe mașină apar diverse simboluri (Fig. 2). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenţia și grija necesare. Semnicaţia simbolurilor ATENŢIE! PERICOL! Această mașină poate periculoasă pentru dvs. sau pentru cei din jur, dacă nu este folosită în mod corespunzător ATENŢIE! Înainte de a utiliza această mașină, citiţi manualul de instrucţiuni. În condiţii normale de utilizare și în situaţia folosirii zilnice, această mașină poate expune operatorul la un nivel de zgomot egal sau mai mare de 85 dB (A). Utilizaţi protecţii auditive și ochelari. PERICOL DE PROIECŢII! Fiţi atenţi la posibilele proiecţii de materiale efectuate de dispozitivul de tăiere, deoarece pot cauza daune grave persoanelor și lucrurilor. PERICOL DE PROIECŢII! În timpul utilizării uneltei, îndepărtaţi orice persoană sau animal domestic pe o rază de 15 m de aceasta. Îndepărtaţi persoanele din raza de acţiune a mașinii. Nu lăsaţi mașina în ploaie (sau în încăperi cu umiditate). IMPORTANT Etichetele adezive deteriorate sau care nu mai pot citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

3.3 ETICHETA DE IDENTIFICARE

A PRODUSULUI Eticheta de identicare conţine următoarele date (Fig. 1 ):

1. Nivel de putere acustică

2. Marcă de conformitate

3. Anul de fabricaţie

6. Numele și adresa Constructorului

Transcrieţi datele de identicare a mașinii în spaţiile corespunzătoare ale etichetei de pe spatele capacului. IMPORTANT Folosiți datele de identicare de pe eticheta de identicare a produsului de ecare dată când contactați atelierul autorizat. IMPORTANT Exemplul declarației de conformitate se aă în ultimele pagini ale manualului.

3.4 COMPONENTELE PRINCIPALE

Mașina este alcătuită din următoarele componente principale, care au funcţiile descrise în continuare (Fig.1 ): A. Unitatea de acţionare: determină mișcarea dispozitivului de tăiere printr-un arbore de transmisie. B. Tijă: conectează mânerul posterior la unitatea de acţionare. C. Dispozitiv de tăiere: este elementul care efectuează tăierea ierbii

1. Unitatea de suport a rului:

dispozitiv de tăiere cu r de nailon. D. Protecţie a dispozitivului de tăiere: este o protecţie de siguranţă care împiedică proiectarea la distanţă a diverselor obiecte strânse de dispozitivul de tăiere. E. Mâner faţă: cu formă semicirculară, permite controlul asupra mașinii. F. Mâner spate: permite controlul asupra mașinii și conţine butoanele principale de pornire/oprire/accelerare. G. Baterie (dacă nu este furnizată împreună cu mașina, consultați cap. 15: „Accesorii la cerere”): dispozitiv care furnizează curent electric la instrument; caracteristicile sale sunt descrise într-un manual specic. H. Încărcător (dacă nu este furnizat împreună cu mașina, consultați cap. 15: „Accesorii la cerere”): dispozitiv care se utilizează pentru încărcarea bateriei.RO - 9

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole. Din motive de înmagazinare și transport, câteva componente ale mașinii sunt furnizate separat din fabrică, dar trebuie să e montate imediat după îndepărtarea ambalajului, conform instrucţiunilor de mai jos. Dezambalarea și nalizarea montajului trebuie efectuate pe o suprafață dreaptă și solidă, cu sucient spațiu pentru manipularea mașinii și a ambalajelor, cu instrumentele de lucru corespunzătoare. Nu folosiți mașina mai înainte de a efectuat toate indicațiile din secțiunea „MONTAJ”.

4.1 COMPONENTE PENTRU MONTAJ

În ambalaj sunt cuprinse componentele pentru montaj

1. Deschideţi cutia cu grijă, ind atenţi

să nu pierdeţi componentele.

2. Consultaţi documentele din cutie,

inclusiv aceste instrucţiuni.

3. Scoateţi din cutie toate

elementele nemontate.

4. Scoateţi mașina din cutie.

5. Eliminaţi cutia și ambalajele

conform reglementărilor locale. Înainte de a efectua montajul, asigurați-vă că bateria nu a fost instalată în compartimentul său.

1.a Model TR 24 Li B – Introduceţi și împingeţi partea inferioară a tijei (Fig. 3.A) în partea superioară (Fig. 3.B) până auziţi clicul de xare care o blochează pe poziţie. OBSERVAŢIE Odată ce a fost asamblată, tija nu mai poate demontată. Tija poate reglată pe lungime (par. 6.1.3). 1.b Model TR 24 Li – Aliniaţi partea inferioară a tijei (Fig. 4.A) de partea inferioară (Fig. 4.B), respectând sensul săgeţilor; – împingeţi partea inferioară în partea superioară a tijei; – după inserare, strângeţi butonul rotativ (Fig. 4.C) conform sensului indicat de săgeată - lacăt închis. – asiguraţi-vă că partea inferioară și superioară a tijei sunt strânse corespunzător.

4.3 MONTAREA MÂNERELOR

4.3.1 Montarea mânerului din faţă

1.a Model TR 24 Li B – Introduceţi mânerul din faţă (Fig. 5.A) pe tija (Fig. 5.B), cu locașul șurubului orientat în stânga. 1.b Model TR 24 Li – Introduceţi mânerul din faţă (Fig. 6.A) pe suportul premontat (Fig. 6.B), cu locașul șurubului orientat în dreapta.

2. Introduceţi șurubul și înșurubaţi butonul

rotativ fără a-l bloca (Fig. 5.C, Fig. 6.C).

3. Reglaţi butonul pe poziţia cea mai

ergonomică pentru operator (cap 6.1.2).

4. Strângeţi butonul rotativ.

Folosiți mănușile de protecție. Fiecare dispozitiv de tăiere trebuie să aibă atașată protecția specică, conform indicațiilor din tabelul referitor la Specicații tehnice.

1. Poziţionaţi protecţia (Fig. 7.A) în

dreptul găurilor care se aă la baza unităţii de acţionare (Fig. 7.B).

2. Fixaţi protecţia (Fig. 7.A) strângând

complet șuruburile (Fig. 7.C). OBSERVAŢIE Pe protecția dispozitivului de tăiere este aplicat următorul simbol: Indică sensul de rotaţie a dispozitivului de tăiere.RO - 10

1.a Model TR 24 Li B – Introduceţi și agăţaţi cele două capete ale indicatorului limitei de tăiere (Fig. 8.A) în găurile aferente de pe unitatea de acţionare (Fig. 8.B). 1.b Model TR 24 Li – Măriţi ușor indicatorul limitei de tăiere (Fig. 9.A) și introduceţi-l în locașul aferent de pe unitatea de acţionare (Fig. 9.B).

ACCELERATORULUI Permite pornirea/oprirea motorului; simultan, cuplează/decuplează dispozitivul de tăiere. Acţionarea manetei de comandă a acceleratorului (Fig. 10.A) este posibilă doar dacă se apasă în același timp maneta de siguranţă a acceleratorului (Fig. 10.B). Pentru pornire: – apăsaţi simultan maneta de comandă a acceleratorului și maneta de siguranţă a acceleratorului. Pornirea mașinii determină rotirea simultană a dispozitivului de tăiere. Mașina se oprește automat la eliberarea manetei de comandă a acceleratorului.

5.2 MANETA DE SIGURANŢĂ A

ACCELERATORULUI Maneta de siguranţă a acceleratorului (Fig. 10.B) permite acţionarea manetei de comandă a acceleratorului (Fig. 10.A).

6. UTILIZAREA MAȘINII

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

6.1 OPERAŢIUNI PREMERGĂTOARE

UTILIZĂRII Înainte de utilizarea mașinii, este necesar să efectuaţi o suită de controale și operaţii pregătitoare, pentru a vă asigura că munca se va desfășura în mod protabil și în deplină siguranţă:

1. asiguraţi-vă că bateria nu este

introdusă în compartimentul său;

2. așezaţi mașina în poziţie orizontală,

bine sprijinită pe sol;

3. reglaţi diametrul de tăiere (par. 6.1.1)

4. reglaţi mașina într-un mod ergonomic

și funcţional, astfel încât să o adaptaţi la înălţimea utilizatorului și la tipul de activitate (par. 6.1.2 - par. 6.1.6);

5. vericaţi bateria (par. 6.1.7).

6.1.1 Reglarea diametrului de tăiere

(doar pentru tăierea din mers) Se poate seta un diametru de tăiere mai mare sau mai redus (30 cm sau 25 cm). Un diametru de tăiere mai mare facilitează nalizarea mai rapidă a activităţii și poate utilizat în cazul unui timp de lucru mai mare. Un diametru de tăiere redus optimizează durata de funcţionare și viteza de tăiere. Pentru a seta diametrul de tăiere redus:

1. Îndepărtaţi cuţitul de tăiat (Fig. 11.A)

din protecţia dispozitivului de tăiere (g. 11.B) demontând șurubul (Fig. 11.C);

2. rotiţi cuţitul de tăiat sârmă la 180°

3. doar pentru modelul TR 24 Li B: poziţionaţi

cuţitul de tăiat sârmă în oriciul cel mai intern;

4. montaţi la loc cuţitul de tăiat (Fig. 11.A) pe

protecţia dispozitivului de tăiere (g. 11.B).

1. Deșurubaţi butonul rotativ (Fig. 12.A);

2.a Pentru modelul TR 24 Li B – glisaţi mânerul din faţă până atingeţi poziţia cea mai confortabilă pentru operator; 2.b Pentru modelul TR 24 Li – glisaţi și/sau orientaţi mânerul până găsiţi cea mai confortabilă poziţie pentru operator; mânerul poate orientat doar în faţă.

3. Strângeţi butonul rotativ (Fig. 12.A).RO - 11

6.1.3 Reglarea lungimii tijei (doar

pentru modelul TR 24 Li B)

1. Slăbiţi mânerul (Fig. 13.A) conform

sensului indicat de săgeată - lacăt deschis;

2. trageţi sau împingeţi tija (Fig. 13.B)

până când obţineţi lungimea dorită;

3. după efectuarea reglării, strângeţi

bine mânerul urmând sensul indicat de săgeată - lacăt închis.

6.1.4 Reglarea înălţimii tijei (doar

pentru modelul TR 24 Li)

1. Apăsaţi butonul (Fig. 14.A) și reglaţi

înălţimea tijei (Fig. 14.B) pe una din cele patru poziţii prevăzute (Fig. 14.C);

2. asiguraţi-vă că motoferăstrăul

este blocat complet.

6.1.5 Orientarea dispozitivului de tăiere

Orientarea dispozitivului de tăiere permite funcţionarea trecând din modul de tăiat iarba în modul de trimer și invers (Par. 3.1). Pentru a opera pe post de trimmer: 1.a Pentru modelul TR 24 Li – Apăsaţi butonul (Fig. 15.A); – rotiţi dispozitivul de tăiere (Fig. 15.B) cu 90° asigurându-vă că rămâne blocat pe poziţie. 1.b Pentru modelul TR 24 Li B – Trageţi manșonul superior înapoi (Fig. 16.A); – rotiţi partea inferioară a tijei la 180° (Fig. 16.B) asigurându-vă că rămâne blocată pe poziţie. Executați întotdeauna operațiunea cu mașina oprită și dispozitivul de tăiere oprit.

6.1.6 Reglarea indicatorului

limitei de tăiere (doar pentru modelul TR 24 Li B) – Rotiţi înainte indicatorul limitei de tăiere (Fig. 17.A) operând în apropierea copacilor, a bordurilor sau a gardurilor, pentru a evita un eventual impact cu dispozitivul de tăiere.

6.1.7 Vericarea bateriei

Înainte de ecare utilizare: – vericaţi starea de încărcare a bateriei urmând indicaţiile din manualul bateriei.

6.2 CONTROALE DE SIGURANŢĂ

Efectuaţi următoarele controale de siguranţă și vericaţi dacă rezultatele corespund tabelului. Efectuați întotdeauna controalele de siguranță înainte de folosire.

6.2.1 Control general

Subiect Rezultat Mânere (Fig. 1.E) Curăţate, uscate, xate corect și ferm pe mașină. Protecţia dispozitivului de tăiere (Fig. 1.D). Fixată corect și ferm pe mașină, neuzată, deteriorată sau defectă. Șuruburi pe mașină Bine xate (nu sunt slăbite) Dispozitivul de tăiere (g. 1.C) Curat, fără urme de deteriorare sau uzură. Baterie (Fig. 1.G) Nicio daună adusă învelișului său, nicio scurgere de lichid Treceri ale aerului de răcire (par 7.3) Nu sunt blocate Mașină Nicio urmă de deteriorare sau de uzură Manetă de comandă a acceleratorului (Fig. 10.A), maneta de siguranţă a acceleratorului (Fig. 10.B). Trebuie să aibă o mișcare liberă, neforţată. Ghid de probă Nicio vibraţie anormală. Niciun sunet anormal

6.2.2 Test de funcţionare a mașinii

de comandă a acceleratorului (Fig. 10.A) și maneta de siguranţă a acceleratorului (Fig. 10.B).

tăiere trebuie să e în mișcare.

2. Manetele trebuie să

revină automat și rapid în poziţie neutră, mașina trebuie să se stingă, iar dispozitivul de tăiere trebuie să se oprească Acţionaţi doar maneta de comandă a acceleratorului (Fig. 10.A) Maneta de comandă a acceleratorului rămâne blocată.RO - 12 Dacă un singur rezultat nu este corespunzător cu rezultatele din tabelele următoare, se interzice folosirea mașinii. Duceți mașina la un centru de asistență pentru controalele aferente și pentru reparație.

1. Asiguraţi-vă că dispozitivul de tăiere

nu atinge solul sau alte obiecte;

2. Introduceţi bateria corect în

locașul său (par. 7.2.3);

3. acţionaţi simultan maneta de comandă a

acceleratorului (Fig. 10.A) și maneta de siguranţă a acceleratorului (Fig. 10.B). OBSERVAŢIE La ecare pornire se oprește automat noul r (par. 6.4.2).

OBSERVAŢIE Înainte de a folosi pentru prima oară mașina pentru cosit, este recomandat să vă familiarizați cu aceasta și cu tehnicile de tăiere cele mai indicate, să prindeți ferm mașina în mâini și să efectuați mișcările necesare tăierii. Pentru a efectua această operaţiune cu mașina, procedaţi astfel: – prindeţi întotdeauna mașina ferm, cu ambele mâini, având ansamblul de tăiere sub linia centurii. OBSERVAŢIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un dispozitiv de protecție care oprește mașina și îi blochează funcționarea. OBSERVAŢIE Autonomia bateriei (și, prin urmare, zona cu plante care poate tunsă înainte de reîncărcare) este condiționată de factorii descriși la (par. 7.2.1).

6.4.1 Tehnici de lucru

Utilizați NUMAI re din nailon. Utilizarea relor metalice, sau din metal plastiat, sau care nu se adaptează pe unitatea de suport a rului, poate cauza accidente sau leziuni grave. a. Tăierea în mișcare (Cosirea) – Asiguraţi-vă că dispozitivul de tăiere se aă în modul de tăiat iarbă (par. 6.1.5); – mergeţi încet, cu pași regulaţi, descriind cu mașina un arc de cerc, ca și în cazul folosirii unei coase manuale; în timpul executării operaţiilor nu înclinaţi unitatea de suport a rului (Fig. 18). Faceţi o probă într-o zonă limitată, pentru a vedea înălţimea de tăiere; pentru a păstra aceeași înălţime, încercaţi să păstraţi aceeași distanţă dintre sol și unitatea de suport a rului. Pentru tăierea ierbii mai înalte, poate necesar să înclinaţi unitatea de suport a rului la 30° spre partea stângă. Nu executați operația de mai sus dacă în apropiere sunt persoane, animale sau bunuri, deoarece în acest fel mașina poate proiecta obiectele pe care le întâlnește. b. Tăierea de precizie (Finisarea) Ţineţi mașina puţin înclinată, astfel încât. partea inferioară a unităţii de suport a rului să nu atingă terenul dar înălţimea de tăiere să e cea dorită; păstraţi dispozitivul de tăiere la distanţă de operator. c. Tăierea în apropierea gardurilor / fundaţiilor – Reglaţi indicatorul limitei de tăiere (dacă este instalat, par. 6.1.6); – apropiaţi-vă încet cu mașina de garduri, picheţi, pietre, pereţi, etc, fără a o lovi puternic (Fig. 17). Dacă rul întâlnește un obstacol tare, se poate rupe sau consuma rapid; dacă rămâne blocat într-un gard, se poate tăia brusc. În orice caz, tăierea în jurul trotuarelor, fundaţiilor, zidurilor, etc, poate accelera uzura rului. d. Tăierea în jurul copacilor – Reglaţi indicatorul limitei de tăiere (dacă este instalat, par. 6.1.6); – încercuiţi pomul, pășind încet din stânga spre dreapta, micșorând raza de acţiune pe măsură ce înaintaţi; evitaţi să loviţi mașina de trunchi și încercaţi să păstraţi unitatea de suport a rului înclinată ușor în faţă. Amintiţi-vă că rul din nailon poate cresta sau deteriora arbuștii, iar dacă lovește trunchiul copacilor sau arbuștilor cu coajă moale, poate provoca daune grave.RO - 13

6.4.2 Reglarea lungimii rului din unitatea

de suport în timpul sesiunii de lucru Lungimea rului capătului se reglează în următoarele situaţii: – când rul se consumă și devine mai scurt; – când observaţi o mișcare a motorului mai mare decât este normal; – când se observă o diminuare a ecienţei de tăiere.

• Eliberarea automată a rului Această mașină este dotată cu un cap cu eliberare automată a rului. Pentru a elibera un r nou:

1. Opriţi mașina (par. 6.6);

2. așteptaţi două secunde și reporniţi mașina.

Firul este eliberat cu aproximativ 6,35 mm. Repetaţi procedura până când lungimea rului atinge cuţitul de tăiat sârmă, care va tăia apoi eventuala lungime în exces.

• Eliberarea manuală a rului Pentru a elibera un r nou:

1. Opriţi mașina (par. 6.6);

2. îndepărtaţi bateria din locașul său (par. 7.2.2);

3. apăsaţi butonul de pe capătul cu r

(Fig. 19.A) și, în același timp, trageţi manual de r astfel încât să atingă cuţitul de tăiat sârmă (Fig. 19.B);

4. readuceţi mașina în poziţia de lucru;

5. introduceţi bateria în locașul său (par. 7.2.3).

6.5 RECOMANDĂRI DE UTILIZARE

În timpul utilizării, este recomandat să înlăturaţi periodic iarba din jurul mașinii pentru a evita supraîncălzirea motorului (Fig. 1.A), datorată ierbii acumulate sub protecţia dispozitivului de tăiere (Fig. 1.D). Procedaţi conform descrierii de mai jos: – opriţi mașina (par. 6.6); – Îndepărtaţi bateria (par. 7.2.2); – purtaţi mănuși de protecţie; – eliminaţi iarba acumulată folosind o șurubelniţă pentru a permite răcirea motorului.

Pentru a opri mașina:

1. Eliberaţi maneta de comandă a

acceleratorului (Fig. 10.A);

2. Așteptaţi oprirea dispozitivului de tăiere.

După ce ați oprit mașina, este necesar să treacă câteva secunde pentru ca dispozitivul de tăiere să se oprească. IMPORTANT Opriți întotdeauna mașina în următoarele situații: la ecare schimbare a locației de muncă.

• Îndepărtaţi bateria din locașul său și încărcaţi-o (par 7.2.2).

• Lăsaţi motorul să se răcească înainte de a depozita mașina (indiferent de loc).

• Efectuaţi curăţarea (par. 7.3).

• Asiguraţi-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiţi componentele deteriorate și strângeţi eventualele șuruburi și buloane slăbite sau contactaţi centrul de asistenţă autorizat. IMPORTANT Îndepărtați bateria (par

7.2.2) de ecare dată când lăsați mașina

neutilizată sau nesupravegheată.

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole. Înainte de efectuarea oricărei intervenții de întreținere:

• îndepărtați bateria din locașul său și puneți-o la încărcat (par 7.2.2);

• lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).

• purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție.

• citiți instrucțiunile corespunzătoare; – Frecvenţele și tipurile de intervenţie sunt descrise pe scurt în „Tabelul pentru întreţinere” (cap. 13). Tabelul de mai jos are scopul de a vă ajuta să păstraţi ecienţa și siguranţa mașinii dvs. Aici sunt indicate principalele intervenţii de întreţinere și intervalele de execuţie pentru ecare din ele. Efectuaţi acţiunea aferentă în funcţie de prima scadenţă care are loc. – Utilizarea pieselor de schimb și a accesoriilor neoriginale poate avea efecte negative asupra funcţionării și siguranţei mașinii. Constructorul nu își asumăRO - 14 nicio răspundere în caz de daune sau vătămări cauzate de aceste produse. – Piesele de schimb originale sunt furnizate la atelierele de asistenţă și la revânzătorii autorizaţi. IMPORTANT Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

Autonomia bateriei (și, prin urmare, suprafaţa verde care poate tunsă înainte de reîncărcare) este condiţionată în primul rând de: a. factori de mediu, care duc la un necesar de energie mai mare: – tăiere cu vegetaţie deasă, înaltă, umedă; b. modul de utilizare al operatorului, care ar trebui să evite: – pornirile și opririle frecvente din timpul sesiunii de lucru; – utilizarea unei tehnici de tăiere necorespunzătoare faţă de activitatea de desfășurat (par. 6.4); Pentru optimizarea autonomiei bateriei, se recomandă:

• tăierea ierbii când este uscată;

• utilizarea celei mai adecvate tehnici de lucru. În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi faţă de cele susţinute de bateria standard, este posibil:

• să achiziţionaţi o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuităţii de utilizare;

• să achiziţionaţi o baterie cu autonomie mărită faţă de bateria standard (par. 15.1).

7.2.2 Îndepărtarea și reîncărcarea bateriei

1. apăsaţi pe pana de blocare de pe baterie

(Fig. 20.A) și îndepărtaţi bateria (Fig. 20.B);

2. Îndepărtaţi bateria (Fig. 21.A) în

compartimentul încărcătorului (Fig. 21.B);

3. conectaţi încărcătorul (Fig. 21.B) la

o priză de curent având o tensiune corespunzătoare celei indicate pe plăcuţă.

4. Efectuaţi întotdeauna încărcarea completă,

urmând instrucţiunile din manualul bateriei/încărcătorului de baterie. OBSERVAŢIE Bateria este prevăzută cu o protecție care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 și +45 °C. OBSERVAŢIE Bateria poate reîncărcată oricând, chiar și parțial, fără riscul de a se deteriora.

7.2.3 Remontarea bateriei pe mașină

După efectuarea încărcării:

1. Îndepărtaţi bateria (Fig. 22.A) din

locașul său de pe încărcător (nu o ţineţi mult timp conectată la curent după ce a fost încărcată complet);

2. conectaţi încărcătorul (Fig. 22.B) de la curent;

3. Introduceţi bateria (Fig. 23.B) în locașul

său împingând-o complet, până veţi auzi un clic, blocând-o astfel pe poziţie și asigurând contactul electric.

7.3 CURĂŢAREA MAȘINI ȘI A MOTORULUI

• Curăţaţi întotdeauna mașina după folosire utilizând o cârpă curată și umedă, îmbibată cu detergent neutru.

• Îndepărtaţi orice urmă de umezeală folosind o cârpă moale și uscată. Umezeala poate cauza șocuri electrice.

• Nu utilizaţi detergenţi agresivi sau solvenţi pentru curăţarea părţilor din plastic sau a mânerelor.

• Pentru a reduce riscul de incendiu, păstraţi mașina de tuns iarba și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces;

• Pentru a evita supraîncălzirea și daunele la motor sau la baterie, asiguraţi-vă că fantele de admisie a aerului de răcire sunt întotdeauna curate și neînfundate.

• Nu spălaţi mașina cu jet de apă și nu udaţi motorul sau componentele electrice.

7.4 PIULIŢELE ȘI ȘURUBURILE DE FIXARE

• Menţineţi piuliţele și șuruburile strânse pentru a siguri că mașina este întotdeauna în condiţii sigure de funcţionare.

• Asiguraţi-vă în mod regulat că mânerele sunt xate ferm.RO - 15

8. ÎNTREŢINEREA SPECIALĂ

Înainte de efectuarea oricărei intervenții de întreținere:

• îndepărtați bateria din locașul său și puneți-o la încărcat (par 7.2.2);

• lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).

• purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție.

• citiți instrucțiunile corespunzătoare;

Pe această mașină se vor folosi dispozitive de tăiere pe care este indicat codul din tabelul cu specicaţii tehnice. Datorită faptului că produsul este în continuă evoluţie, dispozitivele de tăiere menţionate în tabelul „Date tehnice” vor putea înlocuite în timp cu altele având caracteristici de interschimbare și siguranţă similare. Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprit.

8.1.1 Înlocuirea bobinei unităţii

1. Apăsaţi cele două pene laterale (Fig.

24.A) și îndepărtaţi capacul (Fig. 24.B);

2. extrageţi bobina (Fig. 24.C);

3. introduceţi noua bobină (Fig. 25.A) având

grijă să scoateţi afară cele două capete ale rului din oriciul capătului unităţii (Fig. 25.B);

4. Montaţi la loc capacul (Fig. 25.C)

introducând cele două pene laterale (Fig. 25.D) în deschiderile unităţii de suport a rului (Fig. 25.E).

8.1.2 Înlocuirea rului din unitatea

1. Îndepărtaţi bobina (par. 8.1.1);

2. îndepărtaţi rul din interior;

3. utilizând doar r cu diametrul de 1,65

mm și tăiaţi o lungime de 3 m.

4. Introduceţi un capăt al rului în oriciul

din interiorul bobinei (Fig. 26.A);

5. înfășuraţi rul în sens orar conform indicaţiei

de pe săgeţi (Fig. 26.B) și lăsaţi-l să iasă afară din bobină cu aproximativ 15 cm;

6. prindeţi-l de unul din locașurile de

ancorare (Fig. 26.C) de pe bobină;

7. repoziţionaţi bobina și montaţi

1. Îndepărtaţi cuţitul de tăiat (Fig. 11.A)

din protecţia dispozitivului de tăiere (g. 11.B) demontând șurubul (Fig. 11.C);

2. xaţi cuţitul într-o menghină și ascuţiţi-l

folosind o pilă plată; ţi atenţi să păstraţi acela și unghi ca și cel original.

3. montaţi la loc cuţitul de tăiat (Fig. 11.A) pe

protecţia dispozitivului de tăiere (g. 11.B).

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

9.1 DEPOZITAREA MAȘINII

Atunci când trebuie să depozitaţi mașina:

• Îndepărtaţi bateria din locașul său și încărcaţi-o (par. 7.2.2).

• Lăsaţi motorul să se răcească înainte de a depozita mașina (indiferent de loc).

• Efectuaţi curăţarea (par. 7.3).

• Asiguraţi-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiţi componentele deteriorate și strângeţi eventualele șuruburi și buloane slăbite sau contactaţi centrul de asistenţă autorizat.

• Depozitaţi mașina: – într-un mediu uscat – ferit de intemperii – într-un loc la care nu au acces copiii. – asigurându-vă că aţi îndepărtat cheile sau sculele folosite pentru întreţinere.

9.2 DEPOZITAREA BATERIEI

Bateria trebuie să e păstrată la umbră, la răcoare și în medii fără umiditate. OBSERVAŢIE În caz de inactivitate îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.RO - 16

10. MANEVRAREA ȘI TRANSPORTUL

De ecare dată când este nevoie să manipulaţi sau să transportaţi mașina, asiguraţi-vă că: – Opriţi mașina (par. 6.6); – îndepărtaţi bateria din locașul său și încărcaţi-o (par. 7.2.2); – purtaţi mănuși de protecţie groase; – ţineţi strâns mașina de mâner și orientaţi dispozitivul de tăiere în sens contrar sensului de deplasare. La transportarea mașinii cu un autovehicul, trebuie procedaţi astfel: – așezaţi-o într-un mod în care să nu reprezinte pericol pentru nimeni.

11. ASISTENŢĂ ȘI REPARAŢII

Acest manual furnizează toate informaţiile necesare pentru condusul mașinii și pentru o întreţinere de bază corectă, care poate efectuată de utilizator. Toate intervenţiile de întreţinere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care aţi achiziţionat mașina sau la un centru specializat, care dispune de cunoștinţele și instrumentele necesare în scopul executării corecte a operaţiilor păstrând intactă siguranţa originală a mașinii. Operaţiile executate în centrele neautorizate sau neadecvate sau de persoane necalicate anulează orice formă de garanţie, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparaţiile și întreţinerea în garanţie.

• Atelierele de service autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriile originale au fost proiectate special pentru acest tip de mașini.

• Piesele de schimb și accesoriile neoriginale nu sunt aprobate, utilizarea pieselor de schimb și a accesoriilor neoriginale duc la anularea garanţiei.

• Se recomandă să duceţi mașina o dată pe an la un atelier autorizat pentru întreţinerea, asistenţa și controlul dispozitivelor de siguranţă.

12. ACOPERIREA GARANŢIEI

Garanţia acoperă toate defectele materialelor și toate viciile de fabricaţie. Utilizatorul va trebui să urmeze cu atenţie toate instrucţiunile furnizate în documentele anexate. Garanţia nu acoperă daunele cauzate de:

• Neînsușirea instrucţiunilor din documentele însoţitoare.

• O utilizare și montare necorespunzătoare și nepermise.

• Utilizarea pieselor de schimb neoriginale.

• Utilizarea de accesorii nefurnizate sau neaprobate de constructor. Garanţia nu acoperă:

• Uzura normală a materialelor de consum, cum ar dispozitivele de tăiere, șuruburile de siguranţă.

• Uzura normală. Cumpărătorul este protejat de legile din ţara sa. Drepturile cumpărătorului prevăzute de legile din ţara sa nu sunt în niciun fel limitate de această garanţie.

13. TABEL DE ÎNTREŢINERI

Intervenţie Frecvenţă Note MAȘINA Vericarea tuturor xărilor Înainte de ecare folosire par. 7.4 Controale de siguranţă/Vericarea comenzilor Înainte de ecare folosire par. 6.2 Vericarea protecţiei dispozitivului de tăiere Înainte de ecare folosire par. 6.2.1 Controlarea dispozitivului de tăiere Înainte de ecare folosire par. 6.2.1 Vericarea stării de alimentare a bateriei Înainte de ecare folosire *RO - 17 Intervenţie Frecvenţă Note Reîncărcarea bateriei La sfârșitul ecărei utilizări par. 7.2.2

Curăţarea mașini Și a motorului La sfârșitul ecărei utilizări par. 7.3 Vericarea eventualelor defecţiuni ale mașinii. Dacă este cazul, contactaţi centrul de asistenţă autorizat. La sfârșitul ecărei utilizări

• Consultaţi manualul bateriei/încărcătorului bateriei.

1. Cu maneta de comandă

și maneta de siguranţă ale acceleratorului activate, mașina nu pornește, iar dispozitivul de tăiere nu se rotește Bateria lipsește sau nu a fost introdusă corect Asiguraţi-vă că bateria este bine așezată în locașul său (par. 7.2.3) Baterie descărcată Vericaţi starea de încărcare și reîncărcaţi bateria (par. 7.2.2) Tija separabilă nu a fost introdusă complet sau corect în locașul său Asiguraţi-vă că tija separabilă a fost montată și introdusă corect (par. 4.2) Maneta de comandă a acceleratorului/ maneta de siguranţă sunt defecte Nu utilizaţi mașina. Opriţi imediat mașina, scoateţi-i bateria și contactaţi un Centru de Asistenţă. Mașină deteriorată Nu utilizaţi mașina. Opriţi imediat mașina, scoateţi-i bateria și contactaţi un Centru de Asistenţă.

motorului Iarbă acumulată sub protecţia dispozitivului de tăiere Îndepărtaţi iarba acumulată (par. 6.5)

3. Iarba se acumulează în

jurul locașului unităţii de acţionare și al unităţii de suport a rului Se taie iarbă mare la o distanţă prea apropiată de sol. Tăiaţi iarba înaltă cu o mișcare de sus în jos pentru a evita ca aceasta să se acumuleze în jurul mașinii.

4. Firul nu este eliberat

când se folosește comanda de eliberare automată Firul este lipit. Lubriaţi cu un spray cu silicon Nu este sucient r pe bobină sau rul s-a terminat Înlocuiţi bobina (cap. 8.1.1) sau rul (cap. 8.1.2) Firul s-a consumat sau este prea scurt. Eliberaţi manual rul (cap. 6.4.2) Firul este încurcat pe bobină sau s-a rupt în interior Derulaţi rul de pe bobină și înfășuraţi-l la loc (cap. 8.1.2)

5. Dispozitivul de tăiere

intră în contact cu un obstacol. - Opriţi mașina, scoateţi-i bateria și: - vericaţi dacă sunt defecţiuni; - vericaţi dacă sunt părţi destrânse și strângeţi-le; - efectuaţi înlocuirile sau reparaţiile la un centru de service autorizat.

6. Se produc zgomote și/

sau vibraţii excesive în timpul sesiunii de lucru Părţi destrânse sau deteriorate. Opriţi mașina, scoateţi-i bateria și: - vericaţi dacă sunt defecţiuni; - vericaţi dacă sunt părţi destrânse și strângeţi-le; - efectuaţi înlocuirile sau reparaţiile la un centru de service autorizat.

7. Mașina emite fum în

timpul funcţionării Mașină deteriorată Nu utilizaţi mașina. Opriţi imediat mașina, scoateţi-i bateria și contactaţi un Centru de Asistenţă. Dacă nu reușiţi să rezolvaţi inconvenienţele, chiar după executarea operaţiilor de mai sus, contactaţi vânzătorul de la care aţi achiziţionat mașina.RO - 18

este slabă Condiţii dicile de funcţionare cu consum de curent mai mare Optimizaţi utilizarea (par. 7.2.1) Baterie insucientă pentru cerinţele de funcţionare Folosiţi o a doua baterie sau o baterie cu capacitate mărită (par. 15.1) Degradarea capacităţii bateriei Cumpăraţi o baterie nouă

nu efectuează încărcarea bateriei Bateria nu a fost introdusă corect în încărcător Asiguraţi-vă că a fost introdusă corect (par. 7.2.3) Condiţii de mediu necorespunzătoare Efectuaţi încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucţiuni al bateriei/încărcătorului) Contacte murdare Curăţaţi contactele Încărcătorul nu primește energie electrică Vericaţi dacă ștecherul a fost introdus și dacă există tensiune la priza de curent Încărcător stricat Înlocuiţi cu o piesă de schimb originală

Dacă problema continuă, consultaţi manualul bateriei/încărcătorului bateriei. Dacă nu reușiţi să rezolvaţi inconvenienţele, chiar după executarea operaţiilor de mai sus, contactaţi vânzătorul de la care aţi achiziţionat mașina.

Sunt disponibile baterii cu diverse capacităţi, pentru diverse cerinţe de operare (Fig. 27). Lista bateriilor omologate pentru această mașină se aă în tabelul „Date tehnice”.

Traducerea manualului fabricantului)

2. Declară pe propria răspundere că maşina:

maşină de tuns iarba/trimmer - tăiat iarba a) Tip / Model de bază b) Luna /Anul de fabricație c) Număr de serie d) Motor: baterie

3. Este în conformitate cu specificaţiile

directivelor: e) Organism de certificare f) Examinare CE de Tip

4. Referinţă la Standardele armonizate

g) Nivel de putere sonoră măsurat h) Nivel de putere sonoră garantat

i) Lăţimea de tăiere

m) Persoană autorizată să întocmească Dosarul Tehnic n) Locul şi Data

Traducerea manualului fabricantului)

2. Declară pe propria răspundere că maşina:

maşină de tuns iarba/trimmer - tăiat iarba a) Tip / Model de bază b) Luna /Anul de fabricație c) Număr de serie d) Motor: baterie

3. Este în conformitate cu specificaţiile

directivelor: e) Organism de certificare f) Examinare CE de Tip

4. Referinţă la Standardele armonizate

g) Nivel de putere sonoră măsurat h) Nivel de putere sonoră garantat

i) Lăţimea de tăiere

m) Persoană autorizată să întocmească Dosarul Tehnic n) Locul şi Data
