KÄYTTÖOHJE TR 24 Li STIGA

Käsin kannateltava akkukäyttöinen nurmikonleikkuri/nurmikon reu- nojen viimeistelyleikkuri

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

[2] Syöttöjännite ja -taajuus MAX [3] Syöttöjännite ja -taajuus NOMINAL [4] Nopeus ilman kuormaa [5] Työkalun maksimipyörimisnopeus (siimapää) [6] Leikkuuleveys (siimapää) [7] Siimapään siiman halkaisija (max) [8] Leikkuuvälineen koodi [9] Suojakoodi [10] Irrotettava tanko [11] Paino ilman akkuyksikköä [12] Koko [13] Pituus [14] Leveys [15] Korkeus [16] Äänenpaineen taso [17] Mittauksen epävarmuus [18] Mitattu äänitehotaso [19] Taattu äänitehotaso [20] Tärinä [22] Tilattavat lisävarusteet [23] Akkuyksikkö [24] Akkulaturi a) HUOMAUTUS: tärinän kokonaisarvo on mitattu käyttämällä normalisoitua te

stimenetelmää ja sitä voidaan käyttää verrattaessa työkaluja keskenään. Tärinän kokonaisarvoa voidaan käyttää myös kun tehdään altistumista koskeva esiarviointi. b) VAROITUS: laitteen tuottama tärinä työvälineen todellisen käytön aikana saattaa poiketa ilmoitetusta kokonai

sarvosta käyttötavasta riippuen. Tämän vuoksi on tarpeen soveltaa seuraavia käyttäjää suojaavia turvatoimenpiteitä: käyttää käsineitä käytön aikana, ra

joittaa laitteen käyttöaikaa ja lyhentää aikoja jolloin kaasuttimen vipua pidetään painettuna.

6. Ehitaja nimi ja aadress

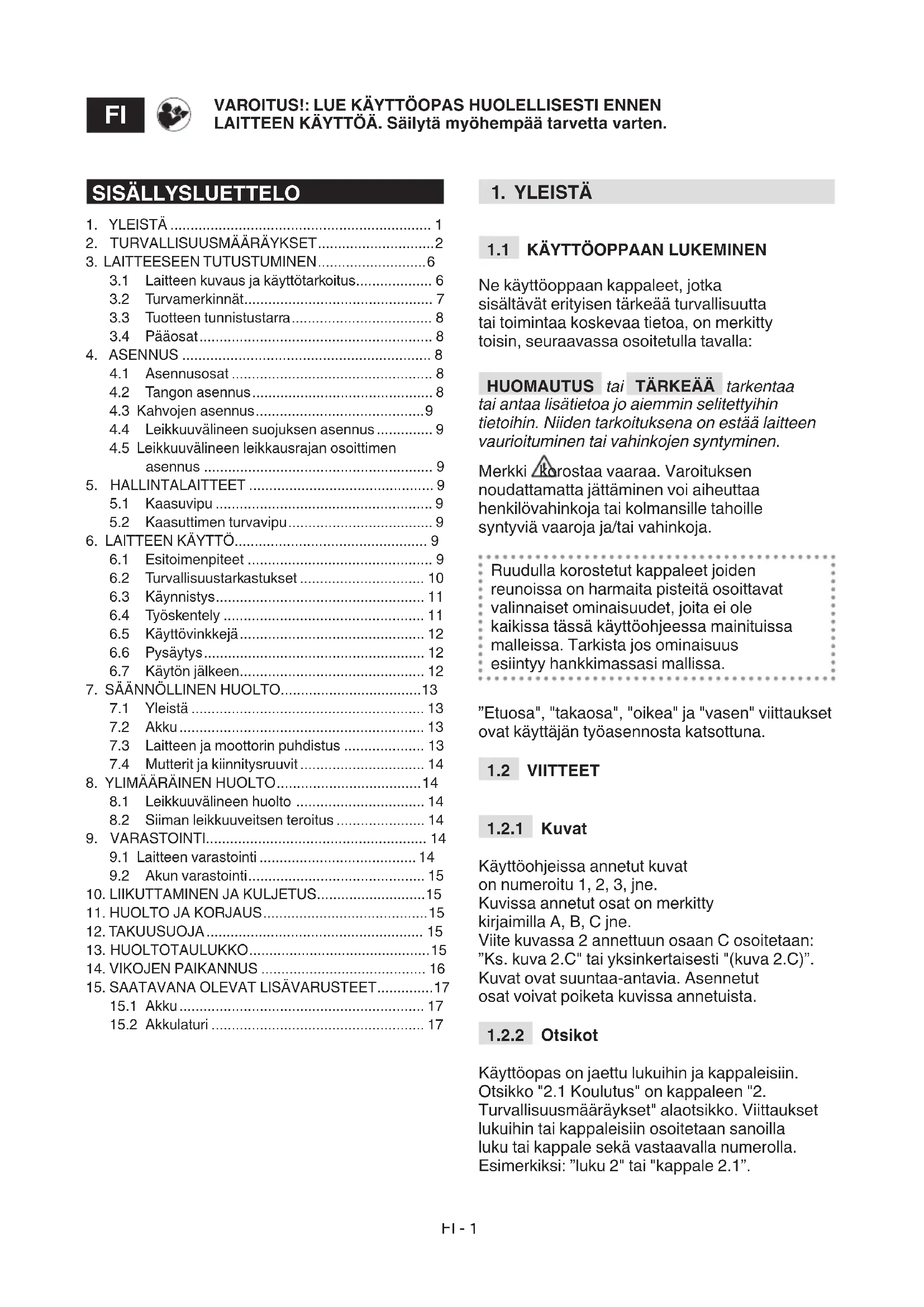

Aku laadimiseks kasutatav seade (Joon. 28).FI - 1 VAROITUS!: LUE KÄYTTÖOPAS HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÄ. Säilytä myöhempää tarvetta varten.

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla: HUOMAUTUS tai TÄRKEÄÄ tarkentaa tai antaa lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen. Merkki korostaa vaaraa. Varoituksen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja. Ruudulla korostetut kappaleet joiden reunoissa on harmaita pisteitä osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tässä käyttöohjeessa mainituissa malleissa. Tarkista jos ominaisuus esiintyy hankkimassasi mallissa. ”Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat käyttäjän työasennosta katsottuna.

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan: ”Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)”. Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: ”luku 2" tai "kappale 2.1”. SISÄLLYSLUETTELO

3.1 Laitteen kuvaus ja käyttötarkoitus ................... 6

4.4 Leikkuuvälineen suojuksen asennus .............. 9

4.5 Leikkuuvälineen leikkausrajan osoittimen

6.2 Turvallisuustarkastukset ............................... 10

7.3 Laitteen ja moottorin puhdistus .................... 13

8.1 Leikkuuvälineen huolto ................................ 14

Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään laite nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai vakavan loukkaantumisen.

• Älä koskaan anna laitetta lasten tai fyysisesti tai henkisesti rajoittuneiden henkilöiden käyttöön, joilla ei ole tämän laitteen käyttöön liittyvä kokemusta ja tuntemusta tai sellaisten henkilöiden käyttöön jotka eivät tunne ohjeita. Paikalliset lait voivat määrätä laitteen käytölle minimi–ikärajan, jota on ehdottomasti noudatettava.

• Laitetta ei koskaan saa käyttää jos käyttäjä on väsynyt tai huonovointinen tai on nauttinut lääkeaineita, huumeita, alkoholia tai muita käyttäjän reekseihin ja huomiokykyyn vaikuttavia aineita.

• Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin omansa ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennellään kaltevilla, epätasaisilla, liukkailla tai epävakailla pinnoilla.

• Jos laitetta halutaan lainata varmista, että käyttäjä tutustuu tässä käsikirjassa oleviin käyttöohjeisiin.

• Käytä vartalonmyötäisiä suojavaatteita, joissa on viiltosuoja, tärinänestohanskoja, kypärää, suojalaseja, pölynaamaria, kuulokkeita ja vahvistettuja, liukumattomia jalkineita.

• Kuulosuojainten käyttö voi rajoittaa kykyä kuulla mahdollisia varoituksia (huutoja tai hälytyksiä). Tarkkaile äärimmäisen huolella, mitä tapahtuu työalueen lähellä.

• Älä käytä huiveja, kauluspaitoja, kaulanauhoja, rannerenkaita tai muita vaatteita joissa on liehuvia osia tai nauhoja tai solmioita tai joka tapauksessa roikkuvia tai leveitä esineitä, jotka saattavat sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaaleihin.

• Sido pitkät hiukset kiinni. Työalue / Laite

• Tarkista työskentelyalue ja poista kaikki asiat, jotka laite voisi singota tai jotka voisivat vahingoittaa leikkuuvälinettä/ pyöriviä osia (kivet, oksat, rautalangat, luut jne.)..

• Älä käytä laitetta räjähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.FI - 3

• Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa.

• Pidä henkilöt, lapset ja eläimet loitolla työalueelta. Lapsia on valvottava toisen aikuisen henkilön toimesta.

• Varmista, että muut henkilöt ovat ainakin 15 metrin päässä laitteen toimintasäteeltä tai vähintään 30 metrin päässä raskaiden viikatteiden ollessa kyseessä.

• Vältä työskentelemästä märässä ruohossa, sateessa ja jos ukkosen vaara esiintyy ja erityisesti jos voi salamoida.

• Älä altista laitetta vesisateelle tai märille ympäristöille. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.

• Vältä mahdollisuuksien mukaan märällä, liukkaalla, liian kaltevalla tai jyrkällä maaperällä työskentelemistä. Käyttäjä saattaa helposti menettää tasapainon työskennellessään.

• Huomioi tarkalleen maaperässä esiintyvät epäyhdenmukaisuudet (kuopat, ojat), kaltevat paikat, piilevät vaarat ja mahdollisten esteiden paikallaolo, jotka voivat rajoittaa näkyvyyttä.

• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden läheisyydessä.

• Rinteissä tulee ajaa poikittain eikä koskaan ylös/alas suunnassa. Ole erittäin varovainen suunnan vaihtojen yhteydessä, varmista että tukipiste pysyy vakaana ja pysyttele aina leikkuuvälineen alapuolella.

• Varo liikennettä kun laitetta käytetään tien läheisyydessä. Toiminnot

• Työskentelyn aikana laitteesta on pidettävä kiinni kaksin käsin niin, että moottoriyksikkö on kehon oikealla puolella ja leikkuuyksikkö vyötärön alapuolella. Älä suorista käsivarsia liikaa.

• Vältä kehon osumista maadoitettuihin pintoihin kuten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin. Sähköiskun vaara kasvaa, jos keho on maadoitettu.

• Ota vakaa asento ja toimi varovaisesti.

• Älä koskaan juokse vaan kävele.

• Pidä aina kädet ja jalat kaukana leikkuuvälineestä sekä moottoria käynnistettäessä että laitetta käytettäessä.

• Varoitus: leikkuuelementti jatkaa pyörimistä muutaman sekunnin ajan myös sen irtikytkennän tai moottorin sammuttamisen jälkeen.

• Varo mahdollisia leikkuuvälineen aiheuttamia lentäviä osia.

• Varo äläkä anna leikkuuvälineen iskeytyä voimakkaasti vieraisiin osiin/ esteisiin. Jos leikkuuväline kohtaa esteen/esineen, siitä voi olla seurauksena takaisku (kickback). Tämä kosketus voi aiheuttaa erittäin nopean laukeamisen vastakkaiseen suuntaan, työntämällä leikkuuvälinettä yläsuuntaan tai päin käyttäjää. Takaisku saattaa aiheuttaa laitteen kontrollin menetyksen, jonka seuraukset voivat olla vakavia. Estääksesi takaiskun syntymistä, noudata seuraavassa osoitettuja varotoimia:FI - 4 – Pidä laitteesta tiukasti kiinni kaksin käsin ja laita keho ja käsivarret sellaiseen asentoon, jossa takaiskua voidaan vastustaa. – Älä pidä käsivarsia liian korkealla äläkä leikkaa vyötärön yläpuolella. – Käytä yksinomaan valmistajan määrittämiä leikkuuvälineitä. – Noudata valmistajan antamia ohjeita liittyen leikkuuvälineen huoltoon.

• Huomioi loukkaantumisen mahdollisuus siiman leikkaamiseen tarkoitetun välineen käytöstä johtuen. Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa. Pitkäaikainen altistuminen tärinöille saattaa aiheuttaa vammoja tai hermovaurioita (tunnetaan myös nimellä ”Raynaudin ilmiö” tai ”valkoinen käsi”) erityisesti verenkierto- ongelmista kärsiville henkilöille. Oireet saattavat koskea käsiä, ranteita ja sormia ja tyypillisiä oireita ovat tuntoaistin häviäminen, puutuminen, ihottuma, kipu, värin häviäminen tai ihon rakenteelliset muutokset. Nämä vaikutukset saattavat voimistua kylmällä ilmalla ja/tai puristettaessa liikaa kahvoista. Oireiden ilmaantuessa on lyhennettävä laitteen käyttöaikaa ja otettava yhteyttä lääkäriin. Käytön rajoitukset

• Laitetta eivät saa käyttää henkilöt, jotka eivät pysty pitämään laitteesta tiukasti kiinni kaksin käsin ja/tai säilyttämään tasapainoa työskennellessään seisaallaan.

• Älä ikinä asenna metallisia leikkuuosia. Tämän laitteen kanssa on kiellettyä käyttää metallisia tai jäykkiä teriä.

• Älä koskaan käytä laitetta jos suojukset ovat vahingoittuneet, ne puuttuvat tai niitä ei ole asemoitu oikein.

• Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu määrättyihin kohtiin.

• Älä kytke pois, deaktivoi, irrota tai peukaloi paikalla olevia turvajärjestelmiä/mikrokytkimiä.

• Älä käytä sähkötyökalua, jos kytkin ei käynnistä sitä tai pysäytä sitä oikein. Sähkötyökalu, jota ei voi käynnistää kytkimestä on vaarallinen ja se on korjattava.

• Älä altista laitetta liiallisille rasituksille, äläkä käytä pientä laitetta laajoihin töihin. Sopivan laitteen käyttö vähentää riskejä ja parantaa työn laatua.

2.4 HUOLTO, VARASTOINTI

Suorita säännöllinen huolto ja oikea varastointi laitteen turvallisuuden ja suorituskyvyn säilyttämiseksi. Huolto

• Älä koskaan käytä laitetta, jos siinä on kuluneitaFI - 5 tai vaurioituneita osia. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata.

• Suoritettaessa säätöjä laitteeseen, varo sormien joutumista liikkuvan leikkuuvälineen ja laitteen kiinteiden osien väliin. Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana. Varastointi

• Tulipalon vaaran vähentämiseksi, älä jätä jäännösmateriaaleja sisältäviä säiliöitä sisätiloihin.

Vaikka kaikkia turvamääräyksiä noudatettaisiin, saattaa olla olemassa muita vaaroja: – sormien ja käsien vahingoittuminen, jos ne osuvat pyörivään siimapäähän – jalkojen vahingoittuminen, jos niihin osuu siimapää – kivien ja maa-aineksen lentäminen.

2.6 AKKU / AKKULATURI

TÄRKEÄÄ Seuraavat turvallisuusmääräykset täydentävät laitteen liitteenä olevan akun ja akkulaturin ohjekirjassa annettuja turvallisuusvaatimuksia.

• Akun lataamiseksi käytä ainoastaan valmistajan suosittelemia akkulatureja. Epäsopivan akun lataaminen saattaa aiheuttaa sähköiskun, ylikuumenemisen tai syövyttävän akkuhapon vuotamisen.

• Käytä ainoastaan työvälineelle tarkoitettuja akkuja. Muiden akkujen käyttö saattaa aiheuttaa loukkaantumisia ja tulipalon.

• Varmista, että laite on sammutettu ennen akun laittamista. Akun asentaminen käynnissä olevaan sähkölaitteeseen saattaa aiheuttaa tulipaloja.

• Pidä käyttämätön akku kaukana paperiliittimistä, kolikoista, avaimista, nastoista, ruuveista ja muista pienistä metalliesineistä, jotka saattavat aiheuttaa oikosulun liittimissä. Akkuliittimissä tapahtuva oikosulku saattaa aiheuttaa palon tai tulipaloja.

• Älä käytä akkulaturia tiloissa, joissa on syttyviä aineita tai pinnoilla, jotka syttyvät helposti kuten paperi, kangas jne.. Latauksen aikana akkulaturi kuumenee ja saattaa aiheuttaa tulipalon.

• Akkujen kuljetuksen aikana huolehdi, että liittimet eivät pääse keskenään kosketuksiin äläkä käytä metallisäiliöitä kuljetukseen.FI - 6

2.7 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä laitetta rauhanomaisen rinnakkaiselon ja ympäristön eduksi.

• Vältä aiheuttamasta häiriötä naapureille. Käytä laitetta vain järkevään aikaan (älä käytä sitä aikaisin aamulla tai myöhään illalla, sillä se voi häiritä henkilöitä).

• Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.

• Noudata tarkasti paikallisia säädöksiä, koskien jätteiden hävitystä.

• Kun laite otetaan pois käytöstä älä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen. Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EY sähkö– ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti määrää sähkölaitteiden erillisen keräyksen niin, että ne voidaan käyttää uudelleen ympäristöystävällisesti. Jos sähköisiä laitteita hävitetään kaatopaikalle tai maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä. Käyttöiän lopussa, hävitä akut kiinnittämällä riittävästi huomioita ympäristöömme. Akku sisältää sekä sinulle että ympäristölle vaarallista materiaalia. Se on irrotettava ja hävitettävä erillisessä paikassa, joka hyväksyy litiumioniakkuja. Käytettyjen tuotteiden ja pakkausmateriaalien erillinen keräys sallii materiaalien kierrätyksen ja uusiokäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ennaltaehkäisemään ympäristön saastumista ja vähentää raaka-aineiden käyttöä.

Tämä laite on puutarhanhoitoväline ja tarkemmin sanottuna käsin kannateltava akkukäyttöinen ruohonleikkuri/nurmikon reunojen viimeistelyleikkuri. Laite koostuu ensisijaisesti moottorista, joka käynnistää leikkuuvälineen (siimapää) voimansiirtoakselin kautta. Leikkuuvälinettä käytetään likimääräisesti samansuuntaisesti maan kanssa (jos sitä käytetään ruohonleikkurina) tai likimääräisesti kohtisuorassa maahan nähden (jos sitä käytetään reunaleikkurina). Käyttäjä voi käyttää ensisijaisia ohjauksia pysyttelemällä aina turvaetäisyydellä leikkuuvälineestä.FI - 7

3.1.1 Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu: – ruohon ja kasvillisuuden (ei puisen kasvillisuuden) leikkaamiseen (esim. käytävien, viljelmien, muurien, aitojen reunat tai rajoitetun kokoiset viheralueet) – niittokoneella tehdyn leikkauksen viimeistelyyn – yhden ainoan käyttäjän käytettäväksi.

Käyttö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan): – laitteen käyttäminen lakaisuun kallistamalla siimapäätä. Moottorin teho voi aiheuttaa esineiden tai pienten kivien lentämisen aina 15 metrin päähän tai kauemmaksikin aiheuttaen vahinkoja tai henkilövahinkoja – pensasaitojen muotoileminen tai muut työt, joissa leikkuuvälinettä ei käytetä maan tasolla; – pensaiden, puskien ja kukkien leikkaaminen ja silppuaminen – laitteen käyttäminen muiden kuin kasviperäisten materiaalien leikkaamiseen – laitteen käyttäminen käyttäjän vyötärön korkeuden yläpuolella – laitteen käyttäminen julkisissa puutarhoissa, puistoissa, urheilukeskuksissa, tien laidoissa, kentillä ja metsissä – leikkuuvälineiden käyttö muihin kuin taulukossa "Tekniset tiedot" lueteltuihin käyttöihin. Vakavien loukkaantumisien ja vammojen vaara. – laitteen käyttö samanaikaisesti yhdessä useamman henkilön kanssa. TÄRKEÄÄ Laitteen virheellinen käyttö saa takuun raukeamaan ja vapauttaa valmistajan kaikesta vastuusta siirtämällä käyttäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harrastuskäyttöön.

Laitteeseen on kiinnitetty erilaisia merkkejä (kuva 2). Niiden tehtävänä on muistuttaa käyttäjää tarvittavista toimenpiteistä, jotta laitetta voitaisiin käyttää varovaisesti ja riittävän turvallisesti. Merkkien merkitys: VAROITUS! VAARA! Tämä laite saattaa olla vaarallinen käyttäjälleen ja muille käytettäessä virheellisesti VAROITUS! Lue käyttöopas ennen tämän laitteen käyttöä. Jatkuvan päivittäisen normaalikäytön aikana laitteen käyttäjä voi altistua melutasolle, joka on 85 dB (A) tai kovempi. Käytä kuulonsuojaimia ja suojalaseja. SINKOUTUVIEN OSIEN VAARA! Varo leikkuuvälineestä mahdollisesti sinkoutuvia materiaaleja, jotka voivat aiheuttaa vakavia vammoja henkilöille tai esineille. SINKOUTUVIEN OSIEN VAARA! Pidä kaikki henkilöt tai kotieläimet ainakin 15 metrin etäisyydellä käyttäessäsi laitetta! Pidä sivustakatsojat etäällä. Älä altista vesisateelle (tai kosteudelle). TÄRKEÄÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.FI - 8

3.3 TUOTTEEN TUNNISTUSTARRA

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1 ):

2. Vaatimustenmukaisuusmerkki

6. Valmistajan nimi ja osoite

Kirjoita laitteen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin, joka on kiinnitetty takakanteen. TÄRKEÄÄ Käytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä. TÄRKEÄÄ Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

Laite on valmistettu seuraavista pääosista, joita vastaa seuraavat toiminnot (kuva 1 ): A. Moottoriyksikkö: antaa liikkeen leikkuuvälineelle voimansiirtoakselin kautta. B. Tanko: liittää takakahvan moottoriyksikköön. C. Leikkuuväline: kasviston leikkuuseen tarkoitettu elementti.

1. Siiman käyttöpää: nylonsiimasta

valmistettu leikkuuväline. D. Leikkuuvälineen suojus: on turvasuoja, joka estää leikkuuvälineen mahdollisesti keräämien esineiden sinkoutumisen kauaksi laitteesta. E. Etukahva: puoliympyrän muotoinen, tekee laitteen ohjaamisen mahdolliseksi. F. Takakahva: tekee laitteen ohjaamisen mahdolliseksi ja siihen on asetettu ensisijaiset ohjaukset käynnistystä/ sammutusta/kiihdytystä varten. G. Akku (jos sitä ei toimiteta koneen ohella, ks. luku 15 “pyynnöstä saatavat lisävarusteet): tuottaa sähkövirtaa laitteelle. Akun ominaisuudet ja käyttösäännöt on esitelty sen erityisessä käsikirjassa. H. Akkulaturi (jos sitä ei toimiteta koneen ohella, ks. luku 15 “pyynnöstä saatavat lisävarusteet): laite, jota käytetään akun lataamiseen.

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Kuljetus- ja varastointiteknisistä syistä jotkin laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen. Pakkauksesta purkaminen ja laitteen asentaminen on suoritettava tasaisella ja kiinteällä tasolla, jossa on riittävästi tilaa laitteen ja pakkausten liikuttamiseen, käyttämällä aina tarkoituksenmukaisia välineitä. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun.

Pakkaus sisältää osat asennusta varten.

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo

2. Tutustu laatikossa olevaan dokumentaatioon,

nämä ohjeet mukaan luettuina.

3. Ota pois laatikosta kaikki irralliset osat.

4. Ota laite pois laatikosta.

5. Hävitä laatikko ja pakkausmateriaalit

paikallisten määräysten mukaisesti. Ennen asennukseen ryhtymistä tarkista, ettei akkua ole asetettu sille kuuluvaan paikkaan.

1.a Malli TR 24 Li B – Aseta ja työnnä tangon alaosa (kuva 3.A) yläosaan (kuva 3.A), kunnes tunnet naksahduksen, joka lukitsee sen paikoilleen. HUOMAUTUS Kun tanko on asennettu, sitä ei enää voi irrottaa. Tankoa voidaan säätää pituussuunnassa (kappale 6.1.3). 1.b Malli TR 24 LiFI - 9 – Kohdista tangon yläosa (kuva 4.A) alaosan kanssa (kuva 4.B), noudattamalla nuolien suuntaa – työnnä alaosa tangon yläosaan – Lopetettuasi laittamisen, kiristä nuppi (kuva 4.C) noudattamalla nuolen osoittamaa suuntaa - lukko kiinni. – varmista, että tangon ala- ja yläosa on kiinnitetty kunnolla.

4.3 KAHVOJEN ASENNUS

4.3.1 Etukahvan asennus

1.a Malli TR 24 Li B – Laita etukahva (kuva 5.A) tankoon (kuva 5.B), ruuvin paikka vasemmalle suunnattuna. 1.b Malli TR 24 Li – Laita etukahva (kuva 6.A) edellä asennettuun kannattimeen (kuva 6.B), ruuvin paikka oikealle suunnattuna.

2. Aseta ruuvi ja käännä nuppia sitä

kiristämättä (kuva 5.C, kuva 6.C).

3. Säädä kahva käyttäjälle mahdollisimman

SUOJUKSEN ASENNUS Käytä suojahanskoja. Jokaiseen leikkuuvälineeseen tulee yhdistää määrätty suojaus, tekniset tiedot sisältävässä taulukossa osoitetulla tavalla.

1. Asemoi suojus (kuva 7.A) aukkojen

kohdalle, jotka ovat moottoriyksikön alustassa (kuva 7.B).

2. Kiinnitä suojus (kuva 7.A) kiristämällä

ruuvit pohjaan (kuva 7.C). HUOMAUTUS Leikkuuvälineen suojuksessa on seuraava symboli: Se osoittaa leikkuuvälineen pyörimissuuntaa

4.5 LEIKKUUVÄLINEEN LEIKKAUSRAJAN

OSOITTIMEN ASENNUS 1.a Malli TR 24 Li B – Aseta ja kiinnitä leikkausrajan osoittimen kaksi päätä (kuva 8.A) vastaaviin aukkoihin, jotka ovat moottoriyksikössä (kuva 8.B). 1.b Malli TR 24 Li – Levitä leikkausrajan osoitinta kevyesti (kuva 9.A) ja aseta se moottoriyksikössä olevaan paikkaan (kuva 9.B).

Käynnistää/pysäyttää koneen ja kytkee samalla leikkuuvälineen päälle/pois päältä. Kaasuvivun käyttö (kuva 10.A) on mahdollista vain jos kaasuttimen turvavipua painetaan samanaikaisesti (kuva 10.B). Käynnistystä varten: – paina samanaikaisesti kaasuvipua ja kaasuttimen turvavipua. Koneen käynnistyminen saa aikaan leikkuuvälineen samanaikaisen pyörimisen. Kone pysähtyy automaattisesti kun kaasuvipu vapautetaan.

5.2 KAASUTTIMEN TURVAVIPU

Kaasuttimen turvavipu (kuva 10.B) sallii kaasuvivun käytön (kuva 10.A).

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Ennen työskentelyn aloittamista , on suoritettava erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden ja työskentelytehon takaamiseksi:

1. varmista, että akku on asetettu akkutilaanFI - 10

2. aseta laite vaaka-asentoon

3. säädä leikkuun halkaisija (kappale 6.1.1)

4. säädä konetta ergonomiselta ja

toiminnalliselta kannalta siten, että se mukautetaan käyttäjän kokoon ja työtyyppiin (kappale 6.1.2 - kappale 6.1.6)

5. tarkista akku (kappale 6.1.7).

6.1.1 Leikkuun halkaisijan säätö (vain

liikkeessä tehtävää leikkuuta varten) Voit asettaa laajuudeltaan vaihtelevan leikkuun halkaisijan (30 cm tai 25 cm). Laajempi leikkuun halkaisija auttaa suorittamaan työn nopeammin ja sen käyttö on hyödyllistä jos kyseessä on pidempi työaika. Pienempi leikkuun halkaisija optimoi toiminta-ajan ja leikkuunopeuden. Leikkuuhalkaisijan asettamiseksi pienempään arvoon:

1. Ota siiman leikkuuveitsi pois (kuva 11.A)

leikkuuvälineen suojuksesta (kuva 11.B), ruuvaamalla auki ruuvin (kuva 11.C)

2. käännä siiman leikkuuveitseä 180°

3. vain malli TR 24 Li B: aseta siiman

leikkuuveitsin sisimpään aukkoon

4. asenna siiman leikkuuveitsi takaisin

(kuva 11.A) leikkuuvälineen suojukseen (kuva 11.B).

6.1.2 Etukahvan säätö

1. Ruuvaa auki nuppi (kuva 12.A)

2.a Malli TR 24 Li B – liu’uta etukahvaa mahdollisimman ergonomiseen asentoon käyttäjälle 2.b Malli TR 24 Li – liu’uta ja/tai suuntaa kahvaa, kunnes löydät mahdollisimman ergonomisen asennon käyttäjälle. Kahvaa voidaan suunnata vain eteenpäin.

3. Kiristä nuppi (kuva 12.A).

6.1.3 Tangon pituuden säätäminen

(vain malli TR 24 Li B)

1. Löysää nuppia (kuva 13.A) noudattamalla

nuolen osoittamaa suuntaa - lukko auki

2. vedä tai työnnä tankoa (kuva 13.B),

kunnes saat haluamasi pituuden

3. kun säätö on suoritettu, kiristä nuppi

kunnolla noudattamalla nuolessa osoitettua suuntaa - lukko kiinni.

6.1.4 Tangon korkeuden säätäminen

(vain malli TR 24 Li)

1. Paina painiketta (kuva 14.A) ja

säädä tangon korkeus (kuva 14.B) yhteen neljästä käytettävissä olevista asennoista (kuva 14.C)

2. varmista, että tanko on lukittu kunnolla.

6.1.5 Leikkuuvälineen suuntaus

Leikkuuvälineen suuntauksen ansiosta voidaan työskennellä siirtymällä ruohonleikkuusta reunaleikkuuseen ja päinvastoin (kappale 3.1). Ruohonleikkuutavassa työskentelyä varten: 1.a Malli TR 24 Li – Paina painiketta (kuva 15.A) – käännä leikkuuvälinettä (kuva 15.B) 90°, varmistamalla, että se pysyy lukittuna paikoillaan. 1.b Malli TR 24 Li B – Vedä yläholkkia taaksepäin (kuva 16.A) – käännä tangon alaosaa 180° (kuva 16.B), varmistamalla, että se pysyy lukittuna paikoillaan. Suorita toimenpide aina kone pysäytettynä ja leikkuuväline paikoillaan.

6.1.6 Säädä leikkausrajan osoitin

(vain malli TR 24 Li B) – Käännä eteenpäin leikkausrajan osoitinta (kuva 17 A), jota käytetään työskenneltäessä lähellä puita, naruja tai aitoja, estääksesi leikkuuvälineen osumisen esteeseen.

6.1.7 Akun tarkastus

Ennen jokaista käyttökertaa: – tarkista akun lataus noudattaen akun ohjekirjassa annettuja ohjeita.

6.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja. Suorita turvallisuustarkastukset aina ennen käyttöä.FI - 11

6.2.1 Yleistarkastus

Kohde Tulos Kahvat (kuva 1.E) Puhdistetut, kuivat, kiinnitetty oikein ja tiukasti koneeseen. Leikkuuvälineen suojus (kuva 1.D) Kiinnitetty kunnolla laitteeseen , ei kulunut/rikkoutunut tai vahingoittunut. Koneessa olevat ruuvit Kiristetty kunnolla (ei löystyneet) Leikkuuväline (kuva 1.C) Puhdas, ei vahingoittunut tai kulunut Akku (kuva 1.G) Kotelossa ei vahinkoja, ei nesteiden vuotoja Jäähdytysilman kulkureitit (kappale 7.3) Ei tukossa Laite Ei vahingoittumisen tai kulumisen merkkejä Kaasuvipu (kuva 10.A), kaasuttimen turvavipu (kuva 10.B) Niiden tulee liikkua vapaasti, niitä ei saa pakottaa. Testiajo Ei poikkeavaa tärinää. Ei poikkeavaa ääntä

6.2.2 Laitteen toimintatesti

(kuva 10.A) ja kaasuttimen turvavipu (kuva 10.B).

2. Vipujen tulee palata

automaattisesti ja nopeasti neutraaliin asentoon, laitteen ja leikkuuvälineen on pysähdyttävä Paina vain kaasuvipua (kuva 10.A) Kaasuvivun on pysyttävä lukittuna. Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, älä käytä laitetta! Toimita laite huoltokeskukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteitä varten.

1. Varmista ettei leikkuuväline osu

maahan tai muihin esineisiin

2. aseta akku oikein sille kuuluvaan

koteloon (kappale 7.3.2)

3. käytä samanaikaisesti kaasuvipua (kuva

10.A) ja kaasuttimen turvavipua (kuva 10.B). HUOMAUTUS Jokaisen käynnistyksen yhteydessä uusi siima annetaan automaattisesti (kappale 6.4.2)

HUOMAUTUS Ennen niittotyön suorittamista ensimmäistä kertaa, suosittelemme tutustumaan laitteeseen ja leikkuutapoihin pitämällä siitä tukevasti kiinni ja tekemällä työn vaatimat liikkeet. Laitteen käyttöä varten toimi seuraavassa kuvatulla tavalla: – pidä laitteesta aina tukevasti kiinni pitämällä leikkuuyksikköä vyön korkeuden alapuolella. HUOMAUTUS Työskentelyn aikana akku on suojattu sen tyhjentymiseltä kokonaan suojalaitteella, joka sammuttaa laitteen ja estää sen toiminnan. HUOMAUTUS Akun kesto (ja näin ollen leikattava kasvillisuus ennen latausta) riippuu eri tekijöistä, jotka on kuvattu kohdassa (kappale 7.2.1).

6.4.1 Työskentelytekniikka

Käytä AINOASTAAN nailonsiimaa. Siimapäähän sopimattomien metallisten tai muovitettujen metallivaijerien käyttö saattaa aiheuttaa loukkaantumisia. a. Leikkaaminen liikkeessä (niittäminen) – Varmista, että leikkuuväline on ruohonleikkuu tavassa (kappale 6.1.5) – etene säännöllisellä vauhdilla tehden kaarevia liikkeitä kuten perinteisellä viikatteella ilman, että kallistat siiman käyttöpäätä toiminnan aikana (kuva 18). Kokeile ensin leikata sopivalta korkeudelta pienellä alueella. Tasaisen leikkuukorkeuden saamiseksi pidä siiman käyttöpää koko ajan samalla etäisyydellä maasta. Kun kyseessä on raskaammat leikkuut saattaa olla hyödyksi kallistaa siimapäätä noin 30º vasemmalle. Älä työskentele tällä tavoin, jos on olemassa vaara sellaisten esineiden sinkoilemisesta, jotka voivat vahingoittaa ihmisiä, eläimiä tai aiheuttaa muita vahinkoja.FI - 12 b. Tarkkuusleikkuu (viimeistely) Pidä laitetta hieman kallellaan niin, että siimapään alaosa ei koske maahan ja leikkuulinja on halutussa kohdassa. Pidä leikkuuväline kaukana käyttäjästä. c. Leikkaaminen aitojen / perustusten lähellä – Säädä leikkuurajan osoitin (jos varusteena, kappale 6.1.6) – lähesty hitaasti siimapäällä aitoja, paaluja, kiviä, muuria jne. ilman että osut niihin voimalla (kuva 17). Jos siima osuu jatkuvasti esteeseen voi se rikkoutua tai kulua; jos se juuttuu aitaan saattaa se leikata äkillisesti. Joka tapauksessa jalkakäytävien, perustusten, muurien jne. läheisyydessä leikkaaminen saattaa aiheuttaa siiman normaalista poikkeavaa kulumista. d. Leikkaaminen puiden ympärillä – Säädä leikkuurajan osoitin (jos varusteena, kappale 6.1.6) – kävele puun ympäri vasemmalta oikealle, lähestyen hitaasti runkoa niin ettei siima osu runkoon. Pidä samalla siimapäätä hieman eteenpäin kallellaan. Huomioi, että nailonsiima voi leikata tai vahingoittaa pieniä pensaita ja siiman osuminen pehmeäkaarnaisiin pensaisiin tai puihin saattaa vaurioittaa vakavasti kasvia.

6.4.2 Pään siiman pituuden

säätö työstön aikana Pään siiman pituus on säädettävä: – kun siima kuluu ja siitä tulee lyhyempi – kun moottori pyörii tavalliseen nähden enemmän – kun leikkuutehokkuudessa havaitaan heikkenemistä.

• Siiman automaattinen syöttö Tämä laite on varustettu siimaa automaattisesti syöttävällä siimapäällä. Uuden siiman saamiseksi:

1. Pysäytä laite (kappale 6.6)

2. odota kaksi sekuntia ja

käynnistä laite uudelleen. Siimaa syötetään noin 6,35 mm. Toista toimenpide, kunnes siiman pituus saavuttaa siiman katkaisuterän, joka leikkaa pois mahdollisen ylimääräisen siiman.

• Siiman manuaalinen syöttö Uuden siiman saamiseksi:

1. Pysäytä laite (kappale 6.6)

2. ota akku pois paikoiltaan (kappale 7.2.2)

3. paina näppäintä, joka on asetettu

siimapäähän (kuva 19.A) ja vedä samanaikaisesti siimaa tarvittavan verran, jotta siiman katkaisuterä saavutetaan (kuva 19.B)

4. laita laite takaisin työasentoon

5. aseta akku sille kuuluvaan

Käytön aikana on hyvä poistaa laitteeseen kiertyvä ruoho moottorin ylikuumenemisen estämiseksi (kuva 1.A), joka johtuu leikkuuvälineen suojan alle tarttuneesta ruohosta (kuva 1.D). Toimi seuraavassa kuvatulla tavalla: – pysäytä laite (kappale 6.6) – irrota akku (kappale 7.2.2) – käytä työhanskoja – irrota juuttunut ruoho ruuviavaimella niin, että moottori jäähtyy kunnolla.

Laitteen pysäyttämiseksi:

1. Vapauta kaasuvipu (kuva 10.A)

2. Odota leikkuuvälineen pysähtymistä.

Kun laite on pysäytetty kuluu useampi sekunti ennen kuin leikkuuväline pysähtyy. TÄRKEÄÄ Pysäytä laite aina liikuttaessa työskentelyalueiden välillä.

• Ota akku pois paikoiltaan ja lataa se (kappale 7.2.2).

• Anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin.

• Suorita puhdistus (kappale 7.3).

• Tarkista, ettei paikalla ole löystyneitä tai vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä mahdollisesti löystyneet ruuvit ja pultit tai ota yhteys valtuutettuun huoltokeskukseen. TÄRKEÄÄ Ota aina akku pois (kappale 7.2.2) joka kerta kun laitetta ei käytetä tai vartioida.FI - 13

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Ennen huoltotoimenpiteiden alkamista:

• ota akku pois paikoiltaan ja lataa se (kappale 7.2.2)

• anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin

• käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja.

• lue vastaavat käyttöohjeet – Toimenpiteiden suoritustiheydet ja tyypit on annettu "Huoltotaulukossa" (luku 13). Taulukon tarkoituksena on auttaa säilyttämään laite tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määräajan yhteydessä. – Ei-alkuperäisten varaosien ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista. – Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jälleenmyyjien toimista. TÄRKEÄÄ Kaikki huolto- ja säätötoimenpiteet joita ei ole kuvattu tässä käyttöohjeessa on suoritettava jälleenmyyjän tai ammattitaitoisen huoltokeskuksen toimesta.

Akun kesto (ja näin ollen työstettävä kasvillisuusalue ennen latausta) riippuu pääasiallisesti: a. ympäristöllisistä tekijöistä, jotka vaativat suuremman määrän energiaa: – tiheän, korkean, kostean nurmikon leikkuu b. käyttäjän käyttäytymisestä, jonka on vältettävä: – toistuvia laitteen käynnistyksiä ja sammutuksia työstön aikana – sopimatonta leikkuutekniikkaa suoritettavaan työhön nähden (kappale 6.4) Akun keston optimoimiseksi on aina suositeltavaa:

• leikata ruohoa kun se on kuivaa

• käyttää suoritettavaan työhön sopivaa tekniikkaa. Jos laitetta halutaan käyttää standardin akun käyttöön nähden pidemmissä työstöjaksoissa, voit:

• hankkia toisen vakioakun vaihtaaksesi tyhjän akun välittömästi vaarantamatta näin käytön jatkuvuutta

• hankkia standardiin akkuun nähden suuremman akun (kappale 15.1).

7.2.2 Akun irrotus ja lataus

1. paina akussa olevaa lukituskielekettä

(kuva 20.A) ja irrota akku (kuva 20.B)

2. aseta akku (kuva 21.A) akkulaturissa

olevaan paikkaan (kuva 21.B)

3. kytke akkulaturi (kuva 21.B) pistorasiaan,

jonka jännite vastaa tarrassa annettua.

4. suorita aina täydellinen lataus,

noudattaen akun/akkulaturin ohjekirjasessa annettuja ohjeita. HUOMAUTUS Akku on varustettu suojuksella, joka estää latauksen jos ympäristölämpötila ei ole välillä 0 - +45 °C. HUOMAUTUS Akku voidaan ladata milloin tahansa, myös osittain, ilman vaaraa sen vaurioitumisesta.

7.2.3 Akun asentaminen

takaisin laitteeseen Kun lataus on päättynyt:

1. Irrota akku (kuva 22.A) akkulaturista

(välttämällä sen pitämistä latauksessa kun lataus on päättynyt)

2. kytke akkulaturi irti (kuva 22.B) verkosta

3. aseta akku (kuva 23.B) paikoilleen

työntämällä se pohjaan, kunnes se napsahtaa paikoilleen ja takaa kosketuksen.

7.3 LAITTEEN JA MOOTTORIN PUHDISTUS

• Puhdista laite aina käytön jälkeen käyttämällä puhdasta ja neutraaliin pesuaineeseen kostutettua puhdasta liinaa.FI - 14

• Poista kosteusjäämät käyttämällä pehmeää ja kuivaa liinaa. Kosteus voi saada aikaan sähköiskujen vaaran.

• Älä käytä aggressiivisia pesuaineita tai liuottimia muoviosien tai kahvojen puhdistamisessa.

• Vähentääksesi tulipalon riskiä puhdista laite ja erityisesti moottori ruohonjäänteistä, lehdistä tai liiallisesta rasvasta.

• Moottoria tai akkua vahingoittavan ylikuumenemisen estämiseksi, varmista aina, että jäähdytysilman imuritilät ovat puhtaat eikä niissä esiinny jäämiä.

• Älä käytä vesisuihkuja ja vältä kastamasta moottoria ja sähköosia.

7.4 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis.

• Tarkista säännöllisesti, että kahvat on kiinnitetty tiukasti.

8. YLIMÄÄRÄINEN HUOLTO

Ennen huoltotoimenpiteiden alkamista:

• ota akku pois paikoiltaan ja lataa se (kappale 7.2.2)

• anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin

• käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja.

• lue vastaavat käyttöohjeet

8.1 LEIKKUUVÄLINEEN HUOLTO

Tässä laitteessa tulee käyttää leikkuuvälineitä, joissa on koodi joka on osoitettu tekniset tiedot sisältävässä taulukossa. Jatkuvan tuotekehityksen vuoksi "Tekniset tiedot" taulukossa osoitetut leikkuuvälineet saatetaan ajan kuluessa vaihtaa toisiin, mutta leikkuuvälineet pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina. Älä koske leikkuuvälineeseen ennen kuin akku on irrotettu ja leikkuuväline on kokonaan pysähtynyt.

8.1.1 Siimapään kelan vaihto

1. Paina kahta sivussa olevaa kielekettä

(kuva 24.A) ja irrota kansi (kuva 24.B)

2. irrota kela (kuva 24.C)

3. aseta uusi kela (kuva 25.A) ja huomioi,

että siiman pää tulee ulos käyttöpäässä olevasta aukosta (kuva 25.B)

4. Aseta kansi paikoilleen (kuva 25.C)

asettamalla kaksi sivussa olevaa kielekettä (kuva 25.D) siimapään aukkoihin (kuva 25.E).

8.1.2 Siimapään siiman vaihto

1. Irrota kela (kappale 8.1.1)

2. ota pois sisälle jäänyt siima

3. käytä vain siimaa, jonka halkaisija on

1,65 mm ja leikkaa se 3 m pituiseksi.

4. Työnnä siiman pää kelan sisällä

olevaan aukkoon (kuva 26.A)

5. kierrä siimaa myötäpäivään nuolien

osoittamaan suuntaan (kuva 26.B) ja anna sen tulla ulos kelasta noin 15 cm

6. kiinnitä se yhteen ankkurointipaikoista

7. asemoi kela ja laita kansi takaisin (luku 8.1.1).

8.2 SIIMAN LEIKKUUVEITSEN TEROITUS

1. Ota siiman leikkuuveitsi pois (kuva 11.A)

leikkuuvälineen suojuksesta (kuva 11.B), ruuvaamalla auki ruuvin (kuva 11.C)

2. kiinnitä siiman leikkuuveitsi ruuvipenkkiin

ja teroita käyttäen litteää viilaa ja säilyttäen alkuperäisen leikkauskulman

3. asenna siiman leikkuuveitsi takaisin

(kuva 11.A) leikkuuvälineen suojukseen (kuva 11.B).

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

• Ota akku pois paikoiltaan ja lataa se (kappale 7.2.2).

• Anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin.

• Suorita puhdistus (kappale 7.3).

• Tarkista, ettei paikalla ole löystyneitä tai vahingoittuneita osia. Tarpeen vaatiessaFI - 15 vaihda vahingoittuneet osat ja kiristä mahdollisesti löystyneet ruuvit ja pultit tai ota yhteys valtuutettuun huoltokeskukseen.

• Varastoi laite: – kuivaan ympäristöön – sääolosuhteilta suojaan – paikkaan, johon lapset eivät pääse. – varmista, että avaimet tai huollossa käytetyt työkalut on poistettu.

9.2 AKUN VARASTOINTI

Akkua on säilytettävä varjossa, raikkaassa ja kuivassa tilassa. HUOMAUTUS Jos akkua pidetään pitkään pois käytöstä, lataa se kahden kuukauden välein sen käyttöiän pidentämiseksi.

10. LIIKUTTAMINEN JA KULJETUS

Aina laitetta liikuteltaessa tai kuljetettaessa: – Pysäytä laite (kappale 6.6) – ota akku pois paikoiltaan ja lataa se (kappale 7.2.2) – käytä paksuja työhanskoja – ota kiinni laitteen kahvoista ja kohdista leikkuuväline kulkusuuntaan nähden vastakkaiseen suuntaan. Kun laitetta kuljetetaan ajoneuvolla: – asemoi se siten, ettei siitä aiheudu vaaraa.

11. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.

• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.

• Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö saa takuun raukeamaan.

• On hyvä jättää laite kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

Takuu kattaa kaikki materiaali- ja valmistusviat. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita. Takuu ei koske vahinkoja, jotka syntyvät seuraavista seikoista:

• Liitteenä annettuun dokumentaation ei ole tutustuttu.

• Käyttö ja asennus on suoritettu väärin tai niitä ei ole sallittu.

• Alkuperäisiä varaosia ei ole käytetty.

• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:

• Kulutusmateriaalin normaalia kulumista, kuten leikkuuvälineet, turvamutterit.

• Normaalia kulumista. Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.

Toimenpide Tiheys Huomautuksia LAITE Kaikkien kiinnitysten tarkastus Ennen jokaista käyttöä kappale 7.4 Turvallisuustarkastukset / Ohjainten tarkastus Ennen jokaista käyttöä kappale 6.2 Tarkista leikkuuvälineen suojus. Ennen jokaista käyttöä kappale 6.2.1 Leikkuuvälineen tarkastus Ennen jokaista käyttöä kappale 6.2.1 Akun latauksen tarkistus Ennen jokaista käyttöä *FI - 16 Toimenpide Tiheys Huomautuksia Akun lataus Jokaisen käytön jälkeen kappale 7.2.2

Laitteen ja moottorin puhdistus Jokaisen käytön jälkeen kappale 7.3 Laitteessa esiintyvien mahdollisten vahinkojen tarkastus. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen. Jokaisen käytön jälkeen -

• Tutustu akun/akkulaturin käsikirjaan.

kaasuvivun turvavipu päällä laite ei käynnisty eikä leikkuulaite pyöri Akku puuttuu tai sitä ei ole asetettu oikein paikoilleen Varmista, että akku on asetettu oikein (kappale 7.2.3) Tyhjä akku Tarkista akun lataus ja lataa akku uudelleen (kappale 7.2.2) Irrotettavaa tankoa ei ole asetettu kokonaan tai oikein paikoilleen Varmista, että irrotettava tanko on asennettu ja asetettu oikein (kappale 4.2) Kaasuvipu/kaasuvivun turvavipu viallisia Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen. Laite vahingoittunut Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen.

ylikuumeneminen Ruohoa on jumittunut leikkuuvälineen suojuksen alle Irrota juuttunut ruoho (kappale 6.5)

moottoriyksikön ja siimapään ympärille Ruohoa leikataan liian lähellä maata Leikkaa pitkää ruohoa ylhäältä alaspäin suuntavalla liikkeellä sen kerääntymisen estämiseksi.

4. Siimaa ei syötetä

kun automaattista syöttöä käytetään Siima on liimautunut kiinni Voitele silikonisuihkeella Kelassa ei ole riittävästi siimaa tai siima on loppunut Vaihda kela (luku 8.1.1) tai siima (luku 8.1.2) Siima on kulunut ja se on liian lyhyt Siiman manuaalinen syöttö (luku 6.4.2) Siima on sekoittunut kelaan tai se on katkennut sen sisällä Ota siima pois kelasta ja kääri se uudelleen (luku 8.1.2)

5. Leikkuuväline osuu

vieraaseen esineeseen. - Pysäytä laite, irrota akku ja: - tarkista vauriot - tarkista onko laitteessa löystyneitä osia ja kiristä ne - suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokeskuksessa.

6. Liiallista melua ja/tai

tärinää työstön aikana Löystyneitä tai vahingoittuneita osia Pysäytä laite, irrota akku ja: - tarkista vauriot - tarkista onko laitteessa löystyneitä osia ja kiristä ne - suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokeskuksessa.

7. Laite savuttaa sen

toiminnan aikana Laite vahingoittunut Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä huoltokeskukseen. Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.FI - 17

Vaikeat käyttöolosuhteet suuremmalla virrankulutuksella Optimoi käyttö (kappale 7.2.1) Akun teho ei riitä vaadittuun käyttöön Käytä toista tai tehokkaampaa akkua (kappale 15.1) Akun kapasiteetin heikentyminen Hanki uusi akku

9. Akkulaturi ei lataa akkua

Akkua ei ole asetettu oikein akkulaturiin Tarkista, että se on asetettu oikein (kappale 7.2.3) Ympäristölliset olosuhteet eivät ole asianmukaiset Suorita lataus ympäristössä sopivassa lämpötilassa (ks. akun/ akkulaturin käsikirjaan) Likaiset koskettimet Puhdista koskettimet Akussa ei ole virtaa Tarkista, että pistoke on kytketty ja että pistorasiassa on virta Viallinen akkulaturi Vaihda käyttämällä alkuperäistä varaosaa

Jos vika jatkuu, tutustu akun/ akkulaturin käsikirjaan. Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.

Saatavilla on kapasiteetiltaan erilaisia akkuja erilaisiin käyttövaatimuksiin mukautumista varten (kuva 27). Tässä laitteessa käytettävien hyväksyttyjen akkujen luettelo löytyy taulukosta "Tekniset tiedot".

Alkuperäisten ohjeiden käännös)

EY-VAATIMUSTENMUKAISUUSVAKUUTUS (Konedirektiivi 2006/42/EY, Liite II, osa A) 1. Yritys 2. Vakuuttaa omalla vastuullaan, että kone: ruohonleikkuri/reunaleikkuri- ruohonleikkuu a) Tyyppi / Perusmalli b) Kuukausi /Valmistusvuosi c) Sarjanumero d) Moottori : akku 3. On yhdenmukainen seuraavien direktiivien asettamien vaatimusten kanssa: e) Sertifiointiyritys f) EY-tyyppitarkastus 4. Viittaus harmonisoituihin standardeihin g) Mitattu äänitehotaso h) Taattu äänitehotaso i) Leikkuuleveys m) Teknisten asiakirjojen laatimiseen valtuutettu henkilö: n) Paikka ja päivämäärä

Alkuperäisten ohjeiden käännös)

2. Vakuuttaa omalla vastuullaan, että kone:

ruohonleikkuri/reunaleikkuri- ruohonleikkuu a) Tyyppi / Perusmalli b) Kuukausi /Valmistusvuosi c) Sarjanumero d) Moottori : akku

3. On yhdenmukainen seuraavien direktiivien

asettamien vaatimusten kanssa: e) Sertifiointiyritys f) EY-tyyppitarkastus

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso

m) Teknisten asiakirjojen laatimiseen valtuutettu henkilö: n) Paikka ja päivämäärä
