NAVODILA ZA UPORABO TR 24 Li STIGA

22.B) s električne mreže;

1. Rezna glava se ne

Za zaustavljanje stroja:

22.B) iz električne mreže;

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju: OPOMBA ali POMEMBNO Navaja podrobnosti ali dodatna pojasnila k že omenjenim, da ne bi poškodovali stroja ali naredili druge škode. Znak opozarja na nevarnost. Nespoštovanje opozorila lahko povzroči poškodbe upravljavca ali tretjih oseb in/ali škodo na stvareh. Odstavki, obkroženi z okvirom iz sivih pik, navajajo opcijske karakteristike, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je določena karakteristika prisotna v vašem modelu. Napotki, kot so "sprednji", "zadnji", "desni" in "levi", je treba razumeti glede na delovni položaj upravljavca.

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka "2.1 Urjenje" je podnaslov naslova "2. Varnostne norme". Napotki na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno številko. Na primer: "pogl. 2" ali "odst. 2.1". KAZALO

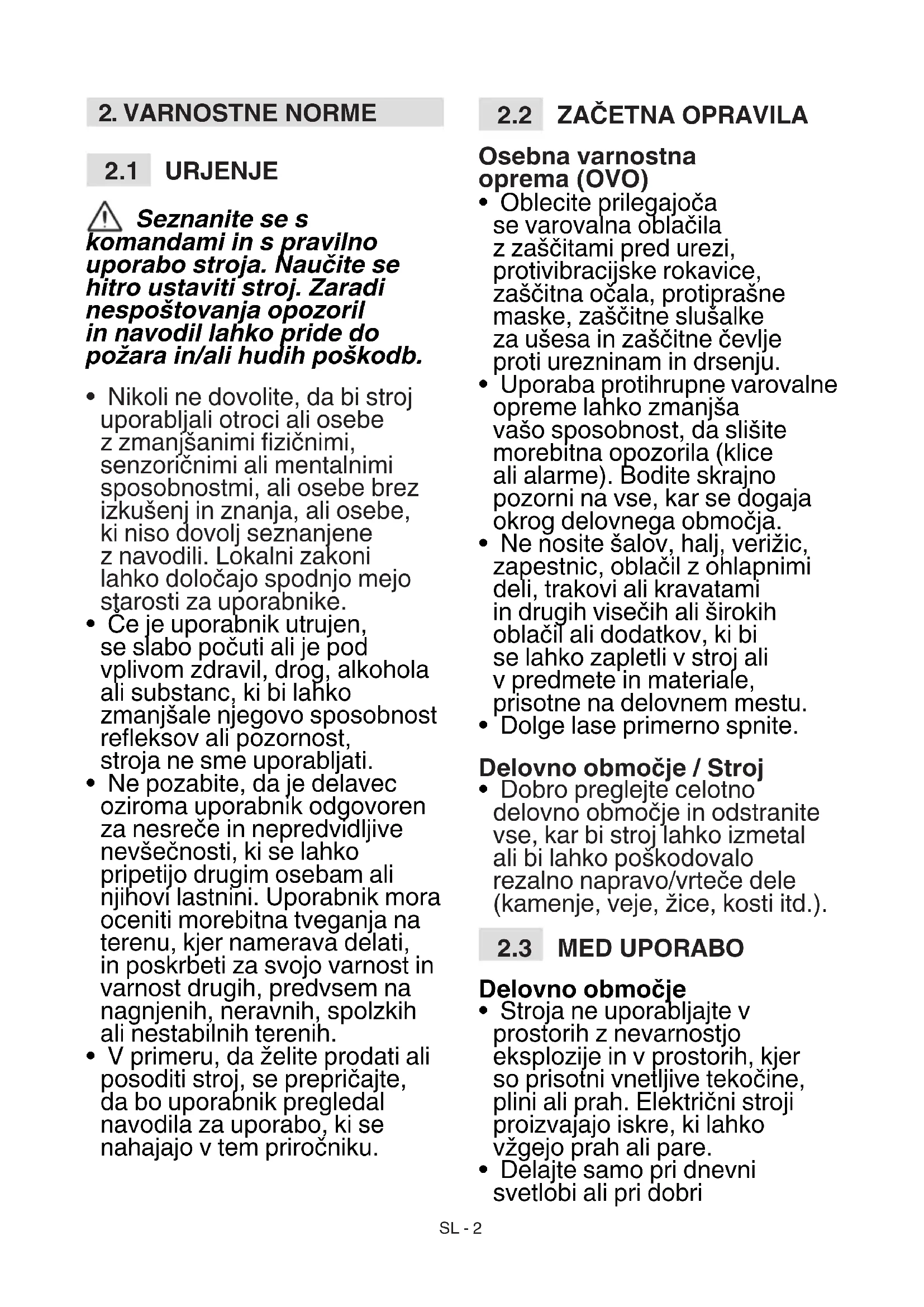

Seznanite se s komandami in s pravilno uporabo stroja. Naučite se hitro ustaviti stroj. Zaradi nespoštovanja opozoril in navodil lahko pride do požara in/ali hudih poškodb.

• Nikoli ne dovolite, da bi stroj uporabljali otroci ali osebe z zmanjšanimi zičnimi, senzoričnimi ali mentalnimi sposobnostmi, ali osebe brez izkušenj in znanja, ali osebe, ki niso dovolj seznanjene z navodili. Lokalni zakoni lahko določajo spodnjo mejo starosti za uporabnike.

• Če je uporabnik utrujen, se slabo počuti ali je pod vplivom zdravil, drog, alkohola ali substanc, ki bi lahko zmanjšale njegovo sposobnost reeksov ali pozornost, stroja ne sme uporabljati.

• Ne pozabite, da je delavec oziroma uporabnik odgovoren za nesreče in nepredvidljive nevšečnosti, ki se lahko pripetijo drugim osebam ali njihovi lastnini. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava delati, in poskrbeti za svojo varnost in varnost drugih, predvsem na nagnjenih, neravnih, spolzkih ali nestabilnih terenih.

• Oblecite prilegajoča se varovalna oblačila z zaščitami pred urezi, protivibracijske rokavice, zaščitna očala, protiprašne maske, zaščitne slušalke za ušesa in zaščitne čevlje proti urezninam in drsenju.

• Uporaba protihrupne varovalne opreme lahko zmanjša vašo sposobnost, da slišite morebitna opozorila (klice ali alarme). Bodite skrajno pozorni na vse, kar se dogaja okrog delovnega območja.

• Ne nosite šalov, halj, verižic, zapestnic, oblačil z ohlapnimi deli, trakovi ali kravatami in drugih visečih ali širokih oblačil ali dodatkov, ki bi se lahko zapletli v stroj ali v predmete in materiale, prisotne na delovnem mestu.

• Dolge lase primerno spnite. Delovno območje / Stroj

• Dobro preglejte celotno delovno območje in odstranite vse, kar bi stroj lahko izmetal ali bi lahko poškodovalo rezalno napravo/vrteče dele (kamenje, veje, žice, kosti itd.).

• Stroja ne uporabljajte v prostorih z nevarnostjo eksplozije in v prostorih, kjer so prisotni vnetljive tekočine, plini ali prah. Električni stroji proizvajajo iskre, ki lahko vžgejo prah ali pare.

• Delajte samo pri dnevni svetlobi ali pri dobriSL - 3 umetni svetlobi, v pogojih dobre vidljivosti.

• Z delovnega območja oddaljite druge osebe, otroke in živali. Otroci morajo biti nadzorovani s strani še ene odrasle osebe.

• Prepričajte se, da so druge osebe najmanj 15 metrov stran od obsega delovanja stroja oziroma najmanj 30 metrov v primeru zelo težavne košnje.

• Ne delajte, ko je trava mokra, ko dežuje in ko obstaja nevarnost za nevihte, zlasti če je verjetno, da se pojavijo strele.

• Ne izpostavljajte stroja dežju ali mokremu okolju. Voda, ki prodre v stroj, poveča nevarnost električnega stresljaja.

• Če je le možno, se izogibajte delu na mokri ali spolzki površini oziroma na vseh neravnih ali strmih terenih, ki ne zagotavljajo stabilnosti upravljavca med delom;

• Bodite posebno pozorni na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjšale vidljivost.

• Izogibajte se stiku telesa s predmeti, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. Nevarnost električnega stresljaja se poveča, če je telo v stiku z ozemljenimi predmeti.

• Stojte v trdnem in stabilnem položaju ter bodite vselej previdni.

• Nikoli ne tecite, temveč hodite.

• Roke in stopala imejte vedno daleč proč od rezalne naprave, tako med zaganjanjem stroja kot med njegovo uporabo.

• Pozor: rezalni element nadaljuje z vrtenjem še kakšno sekundo po njegovem izklopu in po ugasnitvi motorja.

• Pazite na morebitno odmetavanje materiala, ki bi ga povzročila rezalna naprava.

• Pazite, da ne bi z rezalno napravo močno udarili ob tuje predmete oziroma ovire. Če rezalna naprava naleti na kakšno oviro ali predmet, se lahko zgodi povratni udarec (kickback). Takšen stik lahko povzroči zelo hiter sunek v nasprotno smer, pri čemer rezalno napravo potisne navzgor in proti upravljavcu. Povratni udarec lahko povzroči izgubo nadzora nad strojem, posledice pa so lahko izredno hude. Za preprečitev povratnega udarca poskrbite za ustrezne previdnostne ukrepe, ki jih tu navajamo: – Stroj držite trdno, z obema rokama; telo in roki imejte v položaju, ki vam bo omogočal odpor proti silam povratnega udarca.SL - 4 – Rok ne stegujte previsoko in ne kosite nad višino pasu. – Uporabljajte izključno rezalne naprave, ki jih navaja proizvajalec. – Držite se navodil proizvajalca glede vzdrževanja rezalne naprave.

• Pazite na poškodbe, ki jih lahko povzroči katerakoli naprava, namenjena rezanju dolžine niti. V primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, pri katerih se poškodujejo upravljavec ali tretje osebe, nemudoma nudite prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno nego. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poškodbe na ljudeh ali živalih, ker jih slednji morda ne bi opazili. Predolgo izpostavljanje vibracijam lahko povzroči pojav poškodbe ali živčno-žilne težave (znane kot “pojav Raynaud” ali “bela roka”), predvsem pri tistih osebah, ki imajo težave s krvnim obtokom. Simptomi se lahko pokažejo na rokah, zapestjih in prstih ter se izražajo kot izguba občutljivosti, otrplost, srbečica, bolečina, izguba naravne barve ali strukturne spremembe na koži. Te učinke lahko dodatno poslabša tudi nizka temperatura ali premočno stiskanje ročajev. Ob pojavu teh simptomov, je treba skrajšati čas uporabe stroja in se posvetovati z zdravnikom. Omejitve glede uporabe

• Stroja ne smejo uporabljati osebe, ki ga niso sposobne trdno držati z obema rokama in/ali niso sposobne ostati trdno v ravnotežju med delom.

• Nikoli ne montirajte kovinskih rezalnih elementov. Pri tem stroju je prepovedana uporaba kovinskih ali trdih rezil kakršnekoli vrste.

• Nikoli ne uporabljajte stroja, če so njegova varovala poškodovana, manjkajoča ali nepravilno nameščena.

• Ne uporabljajte stroja, če kosi dodatne opreme oziroma orodja niso montirani na predvidenih mestih.

• Ne izklopite, ne dezaktivirajte, ne odstranite in ne predelajte obstoječih varnostnih sistemov oziroma mikrostikal.

• Ne uporabljajte električnega stroja, če ga ni mogoče pravilno prižgati ali ugasniti s stikalom. Električni stroj, ki ga ni mogoče zagnati s stikalom, je nevaren in ga je treba popraviti.

• Stroja ne smete pretirano siliti in ne uporabljajte majhnega stroja za preobsežna dela; z uporabo ustreznega stroja zmanjšujete nevarnosti in izboljšate kakovost dela.

SHRANJEVANJE Redno vzdrževanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti. Vzdrževanje

• Nikoli ne uporabljajte stroja, če so njegovi deli obrabljeni ali poškodovani. Poškodovane ali obrabljeneSL - 5 dele morate vedno zamenjati; ne smete jih popravljati.

• Med opravili za reguliranje stroja bodite pozorni in pazite, da vaši prsti ne ostanejo ujeti med gibajočo se rezalno napravo in ksnimi deli stroja. Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuščanje vzdrževalnih opravil pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajati preventivne ukrepe za preprečitev možnih poškodb zaradi močnega hrupa in vibracij; poskrbite za vzdrževanje stroja, nosite zaščitne glušnike in med delom delajte odmore. Shranjevanje

• Za zmanjšanje nevarnosti požara, posod z odpadnimi materiali ne puščajte v prostoru.

2.5 PREOSTALA TVEGANJA

Kljub spoštovanju vseh varnostnih predpisov lahko obstajajo nekatere dodatne nevarnosti: – nevarnost poškodb na prstih in rokah, če pridejo v stik z vrtečo se rezalno nitjo; – nevarnost poškodb na nogah, če po njih udari rezalna nit; – izmetavanje kamnov in zemlje.

2.6 BATERIJA / POLNILNIK

BATERIJE POMEMBNO Spodnji varnostni predpisi dopolnjujejo varnostna navodila v posebnem priročniku baterije in polnilnika baterije, ki je priložen stroju.

• Za polnjenje baterije uporabljajte samo polnilnike, ki jih priporoča proizvajalec. Neustrezen polnilnik lahko povzroči električni stresljaj, pregretje ali uhajanje korozivne tekočine iz baterije.

• Uporabljajte samo specične baterije, ki so predvidene za vaše orodje. Uporaba drugih baterij lahko povzroči poškodbe in nevarnost za požar.

• Prepričajte se, da je aparat izključen, preden vstavite baterijo. Vstavitev baterije v prižgan električni aparat lahko povzroči požar.

• Neuporabljeno baterijo hranite proč od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih malih kovinskih predmetov, ki bi lahko povzročili kratek stik kontaktov. Kratek stik med kontakti baterije lahko privede do vžiga ali požara.

• Polnilnika baterije ne uporabljajte na krajih z vnetljivimi snovmi ali na lahko gorljivih površinah, kot sta npr. papir, blago itd. Med polnjenjem se polnilnik baterije segreje, kar lahko privede do požara.

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi kosilnice, v korist civilnega sožitja in okolja, v katerem živimo.

• Pazite, da s svojim delom ne motite sosedov. Stroj uporabljajte samo ob primernem času (ne zgodaj zjutraj ali pozno zvečer, ko bi lahko motili druge).

• Natančno upoštevajte lokalne predpise za odlaganje embalaže, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za njihovo reciklažo.

• Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov.

• Ko stroja ne boste več uporabljali, ga ne smete odvreči v okolje, ampak se obrnite na center za zbiranje odpadkov, v skladu z veljavni lokalnimi predpisi. Električnih aparatov ne odlagajte med gospodinjske odpadke. Na podlagi evropske Direktive 2012/19/EU o električnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene električne naprave zbirati ločeno, z namenom predelave na ekološko kompatibilen način. Če električne aparate odvržete na odlagališče ali na zemljo, lahko škodljive snovi dosežejo podtalno vodo in pridejo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejše informacije o odstranjevanju tega artikla se posvetujte s svojim prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov. Baterije je treba ob koncu njihove uporabne dobe odstraniti z ustrezno pozornostjo do okolja. Baterija vsebuje material, ki je nevaren za vas in za okolje. Odstraniti jo je treba ločeno od drugih odpadkov, v zbiralnem centru, ki sprejema litij-ionske baterije. Ločeno zbiranje rabljenih proizvodov in embalaže omogoča reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju onesnaževanja okolja in znižuje povpraševanje po surovinah.

PREDVIDENA UPORABA Ta stroj je vrtna naprava, natančneje prenosni akumulatorski obrezovalnik trat/tratnih robov. Stroj v glavnem sestavlja motor, ki prek prenosne gredi poganja rezalno napravo (glavo z nitjo). Rezalna naprava deluje na ravnini, ki je približno vzporedna s tlemi (ko se uporablja kot obrezovalnik trat) ali pa približno pravokotna na tla (ko se uporablja kot obrezovalnik tratnih robov). Upravljavec lahko upravlja glavne komande tako, da ostaja vselej na varni razdalji od rezalne naprave.SL - 7

3.1.2 Nepravilna uporaba

Katerakoli druga raba, ki se ne ujema z zgornjimi navedbami, je lahko nevarna in lahko povzroči poškodbe na ljudeh in/ali predmetih. K nepravilni uporabi spada (na primer, a ne samo): – uporaba stroja za pometanje s pomočjo nagibanja glave z nitjo. Moč motorja lahko odmetava predmete in drobne kamne do 15 ali več metrov proč ter povzroči materialno škodo ali poškodbe na ljudeh; – obrezovanje žive meje ali druga dela, pri katerih se rezalna naprava ne uporablja pri tleh; – rezanje in sekljanje grmov, grmičev in rož; – uporaba stroja za rezanje materialov, ki niso rastlinskega izvora; – uporabljati stroj z rezalno napravo nad višino pasu operaterja; – uporaba stroja v javnih vrtovih in parkih, v športnih središčih, na cestiščih, na poljih in v gozdovih; – uporaba rezalnih naprav, ki se razlikujejo od navedenih v tabeli "Tehnični podatki". Nevarnost resnih poškodb in ran. – uporaba stroja s strani več oseb. POMEMBNO V primeru neustrezne uporabe se garancija razveljavi, proizvajalec pa zavrača vsakršno odgovornost in prelaga na uporabnika vse stroške za škodo ali poškodbe njega samega ali drugih oseb.

3.1.3 Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev. Namenjen je "neprofesionalni uporabi".

3.2 VARNOSTNI OPOZORILNI ZNAKI

Na stroju so prisotni razni znaki (slika 2). Njihova funkcija je, da upravljavca spomnijo na pravilno ravnanje, z namenom, da stroj uporablja s potrebno pozornostjo in previdnostjo. Pomen znakov: POZOR! NEVARNOST! Nepravilna uporaba tega stroja je lahko nevarna za upravljavca in za druge osebe. POZOR! Preden uporabite stroj, pazljivo preberite priročnik z navodili. Uporabnik tega stroja, ki ga pod normalnimi pogoji vsakodnevno uporablja dlje časa, je lahko izpostavljen ravni hrupa, ki je enaka ali večja od 85 dB (A). Uporabljajte protihrupne glušnike in zaščitna očala. NEVARNOST IZMETAVANJA! Pazite na morebitno izmetavanje materiala, ki ga lahko sproži rezalna naprava in ki lahko povzroči hude poškodbe oseb in škodo na stvareh. NEVARNOST IZMETAVANJA! Poskrbite, da bodo med uporabo stroja vse osebe in domače živali oddaljeni vsaj za 15 metrov! Poskrbite, da bodo prisotne osebe na primerni oddaljenosti. Stroja ne izpostavljajte dežju (ali vlagi). POMEMBNO Uničene ali nečitljive nalepke je treba zamenjati. Zahtevajte nove nalepke v svojem pooblaščenem servisu.

3.3 IDENTIFIKACIJSKA

TABLICA PROIZVODA Identikacijska etiketa vsebuje naslednje podatke (slika 1 ):

1. Raven zvočne moči

5. Serijska številka

Stroj je sestavljen iz niza glavnih komponent, ki imajo naslednje funkcije (slika 1 ): A. Pogonska enota: poganja rezalno napravo prek transmisijske gredi. B. Drog: povezuje zadnji ročaj s pogonsko enoto. C. Rezalna naprava: komponenta, ki je namenjena rezanju rastlinja.

1. Glava z nitjo: rezalna naprava

z najlonsko nitjo. D. Zaščita rezalne naprave: varovalo, ki preprečuje predmetom, na katere lahko naleti rezalna naprava, da bi leteli proč od stroja. E. Prednji ročaj: polkrožne oblike; omogoča vodenje stroja. F. Zadnji ročaj: omogoča vodenje stroja in na njem se nahajajo glavne komande za zagon/ugasnitev/pospeševanje. G. Baterija (če ni dobavljena s strojem, glej pogl. 15 "Dodatna oprema po naročilu"): naprava, ki stroju dovaja električni tok; njene karakteristike in predpisi o njeni uporabi so opisani v posebnem priročniku. H. Polnilnik baterije (če ni dobavljen s strojem, glej pogl. 15 "Dodatna oprema po naročilu"): naprava, ki se uporablja za polnjenje baterije.

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Zaradi skladiščenja in prevoza nekatere komponente niso montirane takoj v tovarni, temveč jih je treba montirati šele po odstranitvi embalaže, pri čemer je treba slediti naslednjim navodilom. Odstranitev embalaže in dokončno montažo morate opraviti na ravni in trdni površini, z zadostnim prostorom za premikanje stroja in embalaže, pri tem pa morate vselej uporabljati ustrezno orodje. Ne uporabljajte stroja, preden ne opravite vsega, kar predpisujejo navodila v oddelku "MONTAŽA".

2. Preberite dokumentacijo, ki je prisotna

v škatli, vključno s temi navodili.

3. Vzemite iz škatle vse komponente,

v skladu z lokalnimi predpisi. Preden se lotite montaže, preverite, da baterija ni vstavljena v svoje ležišče.

1.a Model TR 24 Li B – Vstavite in potisnite spodnji del droga (slika 3.A) v njegov zgornji del (slika 3.B), dokler ne začutite klika, ob katerem se blokira v svojem položaju. OPOMBA Ko je drog montiran, ga ni več mogoče razstaviti. Dolžino droga je mogoče regulirati (odst. 6.1.3). 1.b Model TR 24 Li – Zgornji del droga (slika 4.A) poravnajte s spodnjim delom (slika 4.B) s pomočjo ustreznih puščic; – spodnji del droga potisnite v njegov zgornji del; – ko ste ga potisnili do konca, privijte ročko (slika 4.C) v smeri puščice, ki kaže zaprto ključavnico. – Prepričajte se, da sta spodnji in zgornji del droga dobro privita.SL - 9

4.3.1 Montaža prednjega ročaja

3. Naravnajte ročaj v položaj, ki je najbolj

ergonomski za upravljavca (pogl. 6.1.2).

4. Zategnite ročaj vijaka.

REZALNE NAPRAVE Uporabljajte zaščitne rokavice. K vsaki rezalni napravi je treba dodati ustrezno specično zaščito, tako kot je navedeno v tabeli Tehnični podatki.

1. Namestite zaščito (slika 7.A), tako da

se ujema z luknjami, ki se nahajajo na nosilcu pogonske enote (slika 7.B).

1.a Model TR 24 Li B – Vstavite in zapnite oba konca indikatorja meje košnje (slika 8.A) v ustrezni odprtini, ki se nahajata na pogonski enoti (slika 8.B). 1.b Model TR 24 Li – Rahlo razširite indikator meje košnje (slika 9.A) in ga vstavite v njegovo ležišče na pogonski enoti (slika 9.B).

Omogoča zagon/zaustavitev stroja in istočasno vključi/izključi rezalno napravo. Aktiviranje komandnega vzvoda pospeševalnika (slika 10.A) je mogoče le, če je istočasno pritisnjen varnostni vzvod pospeševalnika (slika 10.B). Za zagon: – istočasno pritisnite na komandni vzvod pospeševalnika in na varnostni vzvod pospeševalnika. Ob zagonu stroja se istočasno zažene tudi rezalna naprava. Stroj se samodejno zaustavi, ko izpustite komandni vzvod pospeševalnika.

5.2 VARNOSTNI VZVOD POSPEŠEVALNIKA

Varnostni vzvod pospeševalnika (slika 10.B) omogoča aktiviranje komandnega vzvoda pospeševalnika (slika 10.A).

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

6.1 ZAČETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo:

1. preverite, da baterija ni

vstavljena v svoje ležišče;

4. stroj regulirajte z ekonomskega in

funkcionalnega vidika, tako da bo prilagojen postavi uporabnika in vrsti opravila (odst. 6.1.2 - odst. 6.1.6);

za košnjo med gibanjem) Mogoče je nastaviti večji ali manjši premer košnje (30 cm ali 25 cm). Večji premer košnje prispeva k hitrejšemu dokončanju dela in ga je primerno nastaviti v primeru dela, ki zahteva več časa. Manjši premer košnje optimizira čas delovanja in hitrost košnje. Za nastavitev manjšega premera košnje:

namestite nož za rezanje niti na luknjo, ki se nahaja bliže središču;

6.1.2 Regulacija prednjega ročaja

2.a Za model TR 24 Li B – pomikajte prednji ročaj, dokler ne dosežete najbolj ergonomskega položaja za upravljavca; 2.b Za model TR 24 Li – prednji ročaj pomikajte in/ali sukajte, dokler ne dosežete najbolj ergonomskega položaja za upravljavca, ročaj je lahko nagnjen le naprej.

3. Zategnite ročaj vijaka (slika 12.A).

6.1.3 Regulacija dolžine droga

puščice, ki kaže odprto ključavnico;

2. potegnite ali potisnite drog (slika 13.B),

dokler ne dosežete zaželene dolžine;

3. po opravljeni regulaciji dobro

zategnite ročko v smeri puščice, ki kaže zaprto ključavnico.

6.1.4 Regulacija dolžine droga

dolžino droga (slika 14.B) na enega izmed štirih predvidenih položajev (slika 14.C);

2. prepričajte se, da je drog trdno blokiran.

6.1.5 Usmeritev rezalne naprave

Pred vsako uporabo: – kontrolirajte napolnjenost baterije sledeč navodilom v knjižici baterije.

6.2 VARNOSTNI PREGLEDI

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar navajajo tabele. Pred uporabo vselej opravite varnostne preglede.

6.2.1 Splošni pregled

Predmet Rezultat Ročaji (slika 1.E) Čisti, suhi, pravilno in čvrsto pritrjeni na stroj. Zaščita rezalne naprave (slika 1.D) Pravilno in čvrsto pritrjena na stroj, ne obrabljena/pokvarjena ali poškodovana.SL - 11 Vijaki na stroju Dobro priviti (ne ohlapni) Rezalna naprava (slika 1.C) Čista, ne poškodovana ali obrabljena Baterija (slika 1.G). Brez poškodb na ohišju, brez sledi tekočine Zračniki za hlajenje (odst. 7.3) Ne zamašeni Stroj Brez znakov poškodb ali obrabe Komandni vzvod pospeševalnika (slika 10.A), varnostni vzvod pospeševalnika (slika 10.B) Se morata prosto premikati, brez napora. Preizkus delovanja Nobena nenormalna vibracija. Noben nenormalni hrup

2. Izpustite komandni

vzvod pospeševalnika (slika 10.A) in varnostni vzvod pospeševalnika (slika 10.B).

2. baterijo pravilno vstavite v njeno

ležišče (odst. 7.2.3);

3. istočasno pritisnite na komandni vzvod

pospeševalnika (slika 10.A) in varnostni vzvod pospeševalnika (slika 10.B). OPOMBA Ob vsakem zagonu se nit samodejno podaljša (odst. 6.4.2).

OPOMBA Preden začnete prvič kositi, morate pridobiti ustrezne izkušnje s strojem in se seznaniti z najprimernejšimi tehnikami košnje: stroj trdno držite v rokah in izvajajte gibe, ki jih zahteva delo. Za delo s strojem sledite naslednjim navodilom: – stroj morate vselej trdno držati z obema rokama in držati rezalno napravo pod višino pasu. OPOMBA Med uporabo je baterija zaščitena proti popolni izpraznitvi z zaščitnim mehanizmom, ki izklopi in zaustavi stroj. OPOMBA Avtonomija baterije (in torej količina rastlinja, ki jo je mogoče pokositi pred ponovnim polnjenjem) je odvisna od različnih dejavnikov, opisanih v (odst. 7.2.1).

6.4.1 Delovne tehnike

Uporabljajte SAMO najlonske niti. Z uporabo kovinskih ali plasticiranih kovinskih niti in/ali niti, ki ne ustrezajo glavi, lahko povzročite resne rane ali poškodbe. a. Delo med gibanjem (košnja) – Prepričajte se, da je rezalna naprava nastavljena na način obrezovalnika trat (odst. 6.1.5); – med delom naj bo hoja zmerna, vaši premiki naj spominjajo na lok pri delu s tradicionalno koso, med tem pa ne nagibajte glave z nitjo (slika 18). Najprej poskusite kositi na primerni višini in na manjšem območju, da se boste navadili ohranjati enakomerno višino košnje; to dosežete s tem, da držite glavo z nitjo na enakomerni razdalji od tal. V težjih pogojih košnje lahko nagnete glavo z nitjo za približno 30° v levo. Ne uporabljajte te tehnike, če obstaja nevarnost odmetavanja predmetov, ki lahko poškodujejo osebe, živali ali drugo. b. Precizna košnja (Obrezovanje) Stroj naj bo rahlo nagnjen, tako da se spodnji del glave z nitjo ne dotika tal in je nivo košnje na zaželeni višini, rezalna naprava pa mora biti vedno proč od upravljavca. c. Obrezovanje v bližini ograj / robnikovSL - 12 – Regulirajte indikator meje košnje (če je predviden, odst. 6.1.6); – glavo z nitjo počasi približajte k ograjam, količkom, skalam, zidovom itd. in pri tem ne udarjajte s silo (slika 17). Če nit udari ob grobo oviro, se lahko strga ali obrabi; če ostane zapletena v ograjo, se lahko nenadoma razcepi na koščke. V vsakem primeru pa se pri obrezovanju okrog pločnikov, temeljev, zidov itd. nit lahko hitreje obrabi. d. Obrezovanje okrog dreves – Regulirajte indikator meje košnje (če je predviden, odst. 6.1.6); – hodite okrog drevesa od leve proti desni, deblu se približujte počasi, tako da z nitjo ne udarite ob drevo, glava z nitjo pa naj bo rahlo nagnjena naprej. Upoštevajte, da najlonska nit lahko razcefra ali poškoduje majhne grme in da udarec niti ob deblo grma ali drevesa z mehko skorjo lahko resno poškoduje rastlino.

6.4.2 Regulacija dolžine niti med delom

Dolžino niti je treba regulirati: – kadar se nit obrabi in postane krajša; – kadar opazite, da je vrtenje motorja hitrejše od normalnega; – kadar opazite, da je učinkovitost košnje manjša.

• Samodejno podaljšanje niti Ta stroj je opremljen z glavo s samodejnim podaljšanjem niti. Za podaljšanje niti:

• Ročno podaljšanje niti Za podaljšanje niti:

ležišča (odst. 7.2.2);

4. obnovite delovno stanje stroja;

5. vstavite baterijo v njeno ležišče (odst. 7.2.3).

6.5 NASVETI GLEDE UPORABE

Med uporabo je dobro občasno odstraniti travo, ki se ovije okrog stroja. S tem boste preprečili pregretje (slika 1.A), ki ga lahko povzroči trava, zapletena pod zaščito rezalne naprave (slika 1.D). Sledite naslednjemu postopku: – ugasnite stroj (odst. 6.6); – izvlecite baterijo (odst. 7.2.2); – nadenite delovne rokavice; – zapleteno travo odstranite s pomočjo izvijača; na ta način omogočite pravilno ohlajanje motorja.

Za zaustavitev stroja:

1. Izpustite komandni vzvod

• Odstranite baterijo iz njenega ležišča in jo napolnite (odst. 7.2.2).

• Počakajte, da se motor ohladi, preden stroj postavite v kateri koli prostor.

• Opravite čiščenje (odst. 7.3).

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.SL - 13 Preden začnete s kakršnim koli vzdrževalnim opravilom, je treba:

• odstraniti baterijo iz njenega ležišča in jo napolniti (odst. 7.2.2);

• počakati, da se motor ohladi, preden stroj postavite v kateri koli prostor;

• nadeti primerna oblačila, delovne rokavice in zaščitna očala;

• preberite ustrezna navodila; – Opis pogostnosti in vrste posegov se nahaja v "Tabeli vzdrževanja" (pogl. 13). Namen tabele je, da vam pomaga ohranjati stroj v stanju učinkovitosti in varnosti. V njej so navedena poglavitna opravila in časovni intervali, v katerih je treba opraviti vsako izmed njih. Vsakega izmed posegov opravite v skladu s prvim predpisanim rokom, ki se uresniči. – Uporaba neoriginalnih nadomestnih delov in opreme lahko negativno vpliva na delovanje in na varnost stroja. Proizvajalec zavrača vsakršno odgovornost v primeru škode ali poškodb, ki bi izvirale iz neoriginalnih proizvodov. – Originalne nadomestne dele dobite v servisih in pri pooblaščenih prodajalcih. POMEMBNO Vsa opravila za vzdrževanje in reguliranje, ki niso opisana v tem priročniku, mora izvesti vaš prodajalec ali specializirani servisni.

Avtonomija baterije (in torej količina rastlinja, ki jo je mogoče pokositi pred ponovnim polnjenjem) je odvisna predvsem od naslednjih dejavnikov: a. okoljski dejavniki, ki lahko povzročajo večjo porabo energije: – košnja goste, visoke ali vlažne trave; b. ravnanja upravljavca, ki bi se jim moral izogibati: – pogosto prižiganje in ugašanje stroja med delom; – tehnika rezanja, ki ni primerna za delo, ki se izvaja (odst. 6.4); Za doseganje optimalne avtonomije baterije je treba vselej:

• kositi, ko je trava suha;

• uporabljati delovno tehniko, ki je najprimernejša za delo, ki ga je treba opraviti. Če želite stroj zdržema uporabljati dlje časa, kot to dopušča standardna baterija, je mogoče:

• kupiti še eno standardno baterijo, tako da lahko izpraznjeno baterijo takoj nadomestite, ne da bi morali prekiniti z delom;

• kupiti posebno baterijo, ki ima daljšo avtonomijo od standardne baterije (odst. 15.1).

ležišče v polnilniku baterije (slika 21.B);

tem sledite navodilom v knjižici baterije/polnilnika baterije. OPOMBA Baterija je opremljena z zaščito, ki preprečuje polnjenje, če je temperatura okolja nižja od 0 °C oziroma presega +45 °C. OPOMBA Baterijo lahko kadarkoli tudi samo delno napolnite brez nevarnosti, da bi se poškodovala.

7.2.3 Ponovno vstavljanje baterije v stroj

Po končanem polnjenju:

1. Izvlecite baterijo (slika 22.A) iz njenega

ležišča v polnilniku baterije (pazite, da je po zaključenem polnjenju ne pustite predolgo v polnilniku);

2. odklopite polnilnik baterije (slika

22.B) od električne napeljave;

3. vstavite baterijo (slika 23.B) v njeno ležišče,

• Po uporabi vselej očistite stroj s pomočjo čiste krpe, ki jo navlažite z nevtralnim detergentom.

• Z mehko in suho krpo odstranite vse sledi vlage. Vlaga lahko povzroči nevarnost električnih šokov.

• Za čiščenje plastičnih delov in ročajev ne uporabljajte agresivnih detergentov ali topil.

• Za zmanjšanje nevarnosti požara poskrbite, da bo stroj, še zlasti motor, prost ostankov trave, listja ali odvečne maščobe;SL - 14

• Vselej se prepričajte, da so rešetke za dovajanje hladilnega zraka čiste in proste ostankov, da se prepreči pregretje motorja in baterije ter njuno poškodovanje.

• Ne uporabljajte vodnega curka, da ne zmočite motorja ali električnih delov.

• Redno preverjajte, ali so ročaji čvrsto pritrjeni.

8. IZREDNO VZDRŽEVANJE

Preden začnete s kakršnim koli vzdrževalnim opravilom, je treba:

• odstraniti baterijo iz njenega ležišča in jo napolniti (odst. 7.2.2);

• počakati, da se motor ohladi, preden stroj postavite v kateri koli prostor;

• nadeti primerna oblačila, delovne rokavice in zaščitna očala;

Na tem stroju je predvidena uporaba rezalnih naprav s šifro, ki je navedena v tabeli Tehnični podatki. Zaradi razvoja artikla bodo rezalne naprave, navedene v tabeli "Tehnični podatki", lahko sčasoma nadomeščene z drugimi, ki bodo imele enakovredne lastnosti, kar se tiče varnega delovanja in možnosti medsebojnega zamenjavanja. Rezalne naprave se ne dotikajte, dokler baterija ni bila izvlečena in dokler se rezalna naprava ni popolnoma zaustavila.

mm in jo odrežite v dolžini 3 m.

4. Vstavite en konec niti v odprtino, ki se

nahaja v notranjosti motka (slika 26.A);

5. nit ovijte v urni smeri, tako kot kažeta

(slika 26.C), ki so na razpolago na motku;

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

• Odstranite baterijo iz njenega sedeža in jo napolnite (odst. 7.2.2).

• Počakajte, da se motor ohladi, preden stroj postavite v kateri koli prostor.

• Opravite čiščenje (odst. 7.3).

• Preglejte, če je bila kakšna komponenta razrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.

• Stroj shranite: – v suhem prostoru – v zavetju pred vremenskimi neprilikami – na mestu, ki je izven dosega otrok. – prepričajte se, da ste z njega odstranili ključe ali orodje za vzdrževanje.SL - 15

9.2 SHRANJEVANJE BATERIJE

Baterijo je treba hraniti v senci in v hladnem okolju brez vlage. OPOMBA V primeru dolge nedejavnosti baterijo ponovno napolnite na vsaka dva meseca, da podaljšate njeno življenjsko dobo.

10. PREMIKANJE IN TRANSPORT

Vsakokrat, ko je treba premeščati ali prevažati stroj, je treba: – Stroj zaustaviti (odst. 6.6); – izvleči baterijo iz njenega sedeža in jo napolniti (odst. 7.2.2); – nositi močne delovne zaščitne rokavice; – držati stroj izključno za ročaje in obrniti rezalno napravo nasprotno od smeri vaše hoje. Pri prevažanju stroja z vozilom je treba: – stroj namestite tako, da ne bo nikogar ogrožal.

11. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in naravnavanja, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in za ohranjanje originalne varnosti stroja. Zaradi posegov, opravljenih v neprimernih ustanovah ali s strani neusposobljenih oseb, se razveljavi vsakršna oblika garancije in vsakršna odgovornost proizvajalca.

• Izključno pooblaščene servisne delavnice smejo izvajati popravila in vzdrževalna opravila v okviru garancije.

• Pooblaščeni servisi uporabljajo izključno originalne nadomestne dele. Originalni nadomestni deli in originalna oprema so bili izdelani posebej za te stroje.

• Neoriginalni nadomestni deli in oprema niso potrjeni. Uporaba neoriginalnih nadomestnih delov in opreme povzroči razveljavitev garancije.

• Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalna in servisna opravila ter pregled varnostnih naprav.

Garancija pokriva vse napake materialov in izdelave. Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija. Garancija ne pokriva poškodb, ki izvirajo iz:

• Pomanjkljive seznanitve s spremljajočo dokumentacijo.

• Uporabe neoriginalnih nadomestnih delov.

• Uporabe opreme, ki je ni dobavil proizvajalec ali je proizvajalec ni odobril. Poleg tega garancija ne pokriva:

• Normalne obrabe potrošnih materialov, kot so rezalne naprave, varnostni vijaki.

Poseg Pogostnost Opombe STROJ Pregled vseh spojev Pred vsako uporabo odst. 7.4 Varnostni pregledi / Preveritev komand Pred vsako uporabo odst. 6.2 Kontrola zaščite rezalne naprave. Pred vsako uporabo odst. 6.2.1 Pregled rezalne naprave Pred vsako uporabo odst. 6.2.1 Kontrola stanja napolnjenosti baterije Pred vsako uporabo * Napolnitev baterije Po vsaki uporabi odst. 7.2.2

Čiščenje stroja in motorja Po vsaki uporabi odst. 7.3SL - 16 Poseg Pogostnost Opombe Pregled morebitnih poškodb na stroju. Po potrebi pokličite pooblaščeni servis. Po vsaki uporabi -

• Poglejte v priročnik baterije/polnilnika baterije.

vzvod pospeševalnika in varnostni vzvod pospeševalnika se stroj ne zažene in rezalna naprava se ne vrti Baterija ni vstavljena ali je vstavljena nepravilno Prepričajte se, če je baterija dobro nameščena (odst. 7.2.3) Baterija je prazna Preverite stanje napolnjenosti in baterijo napolnite (odst. 7.2.2) Razstavljivi drog ni bil pravilno oziroma do konca vstavljen v svoj sedež Prepričajte se, če je bil razstavljivi drog pravilno montiran in vstavljen (odst. 4.2) Okvara komandnega vzvoda pospeševalnika/varnostnega vzvoda Ne uporabljajte stroja. Takoj ugasnite stroj, izvlecite baterijo in pokličite servisni center. Stroj je poškodovan Ne uporabljajte stroja. Takoj ugasnite stroj, izvlecite baterijo in pokličite servisni center.

2. Pregretje motorja

sedeža pogonske enote in glave z nitjo Kosite preveč visoko travo tik ob tleh Visoko travo kosite z gibom od zgoraj navzdol, da preprečite njeno kopičenje.

4. Nit se ne podaljša,

ko uporabite sistem samodejnega podaljšanja Nit se je zlepila skupaj Namažite s silikonskim sprejem Na motku ni dovolj niti ali pa je vsa nit porabljena Zamenjajte motek (pogl. 8.1.1) ali nit (pogl. 8.1.2) Nit je bila porabljena ali je preveč kratka Podaljšajte nit ročno (pogl. 6.4.2) V notranjosti motka se je nit zapletla ali pretrgala Nit odstranite iz motka in jo ponovno ovijte nanj (pogl. 8.1.2)

je zelo kratka Težki pogoji uporabe, ki povzročajo večjo porabo toka Optimizirajte uporabo stroja (odst. 7.2.1) Baterija ne zadostuje za delovne zahteve Uporabite dodatno baterijo ali zmogljivejšo baterijo (odst. 15.1) Zmogljivost baterije je upadla Nabavite novo baterijo Če težave ostajajo tudi potem, ko ste izvedli zgoraj opisana opravila, se posvetujte s svojim prodajalcem.SL - 17

ne polni baterije Baterija ni pravilno vstavljena v polnilnik Preglejte, ali je baterija pravilno vstavljena (odst. 7.2.3) Neustrezni okoljski pogoji Polnjenje opravite v okolju z ustrezno temperaturo (glej priročnik baterije/polnilnika baterije) Umazanija na kontaktih Očistite kontakte Polnilnik ni napajan s tokom Preverite, če je vtikač priklopljen in če na vtičnici obstaja napetost Polnilnik baterije je okvarjen Zamenjajte ga z novim originalnim

Če nepravilnost ni odpravljena, poglejte še v priročnik baterije/polnilnika baterije Če težave ostajajo tudi potem, ko ste izvedli zgoraj opisana opravila, se posvetujte s svojim prodajalcem.

Na razpolago so baterije različnih zmogljivosti, ki so prilagojene posebnim delovnim zahtevam (slika 27). Seznam homologiranih baterij za ta stroj se nahaja v tabeli "Tehnični podatki".

22.B) s električne mreže;

Prevod izvirnih navodil)

4. Sklicevanje na usklajene predpise

g) Izmerjen nivo zvočne moči h) Zagotovljen nivo zvočne moči

m) Oseba, pooblaščena za sestavo tehnične knjižice: n) Kraj in datum

Prevod izvirnih navodil)

4. Sklicevanje na usklajene predpise

g) Izmerjen nivo zvočne moči h) Zagotovljen nivo zvočne moči

m) Oseba, pooblaščena za sestavo tehnične knjižice: n) Kraj in datum
