KASUTUSJUHEND TR 24 Li STIGA

Kaasaskantav akutoitega murulõikur/äärelõikur KASUTUSJUHEND TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

siooni tase mõõdeti standardiseeritud testi käigus, mille abil on võimalik võrrelda omavahel erinevate tööriistade vibratsiooni. Deklareeritud koguvi

bratsiooni võib kasutada ka eeldatava vibratsiooni käes olemise hindamiseks. b) HOIATUS: tegelikud tööriista kasu

tamisel tekkivad vibratsioonid võivad erineda deklareeritud koguvibratsiooni tasemest sõltuvalt tööriista kasutamise viisist. Seepärast tuleb töö ajal kasu

tusel võtta ohutusmeetodid, millega töötajat kaitsta: kandke kasutamise ajal kindaid, piirake masina kasutamise aega ja lühendage perioode, mille vältel hoitakse gaasihooba all.

Kasutusjuhendi mõned ohutuse või töötamise seisukohalt olulised punktid on esile toodud järgmise kriteeriumi alusel: TÄHELEPANU või TÄHTIS sisaldab täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada. Sümbol tähistab ohtu. Hoiatuste eiramisega võib kaasneda vigastuste oht iseendale või teistele isikutele ja/või kahju. Punktid, mis on tähistatud hallide täppidega kontuuriga ruuduga, näitavad võimalikke omadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei pruugi olla. Kontrollige, kas teie mudelil on nimetatud omadused. Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud juhi asukohast näoga sõidusuunas.

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 märgitakse tekstiga: „Vt joon. 2.C" või lihtsalt "(Joon. 2.C)”. Joonised on näitlikud. Tegelikud osad võivad joonistel kujutatutest erineda.

Kasutusjuhend on jagatud peatükkideks ja punktideks. Punkti “2.1. Väljaõpe” pealkiri on punkti 2 alapealkiri. "2. Ohutusnõuded”. Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või p ja vastava numbriga. Näiteks: “ptk 2” või “p 2.1”. SISUKORD

3.1 Masina kirjeldus ja ettenähtud kasutusotstarve

4.4 Lõikeseadme kaitse paigaldamine ................. 8

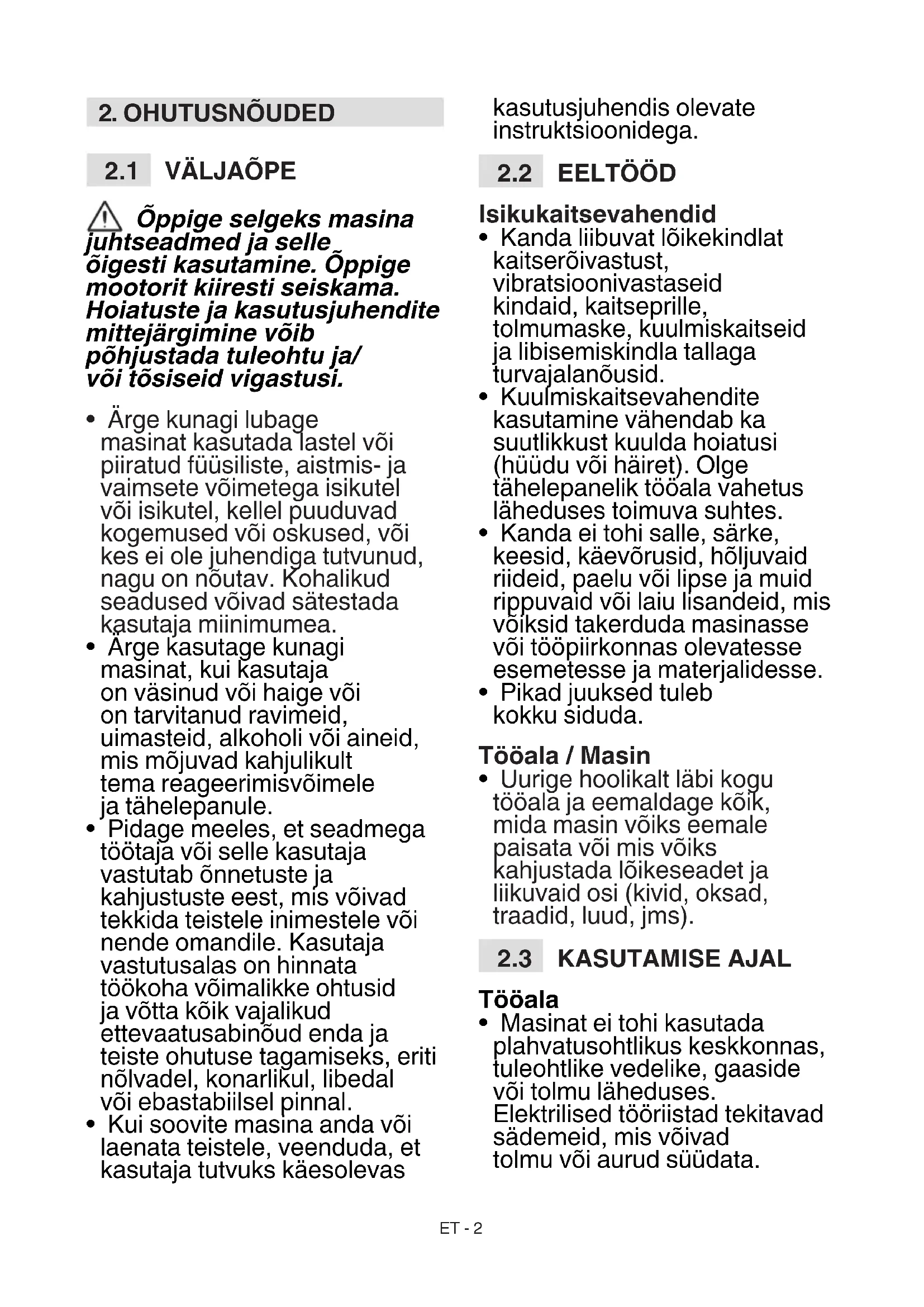

Õppige selgeks masina juhtseadmed ja selle õigesti kasutamine. Õppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada tuleohtu ja/ või tõsiseid vigastusi.

• Ärge kunagi lubage masinat kasutada lastel või piiratud füüsiliste, aistmis- ja vaimsete võimetega isikutel või isikutel, kellel puuduvad kogemused või oskused, või kes ei ole juhendiga tutvunud, nagu on nõutav. Kohalikud seadused võivad sätestada kasutaja miinimumea.

• Ärge kasutage kunagi masinat, kui kasutaja on väsinud või haige või on tarvitanud ravimeid, uimasteid, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimisvõimele ja tähelepanule.

• Pidage meeles, et seadmega töötaja või selle kasutaja vastutab õnnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele või nende omandile. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.

• Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

• Kanda liibuvat lõikekindlat kaitserõivastust, vibratsioonivastaseid kindaid, kaitseprille, tolmumaske, kuulmiskaitseid ja libisemiskindla tallaga turvajalanõusid.

• Kuulmiskaitsevahendite kasutamine vähendab ka suutlikkust kuulda hoiatusi (hüüdu või häiret). Olge tähelepanelik tööala vahetus läheduses toimuva suhtes.

• Kanda ei tohi salle, särke, keesid, käevõrusid, hõljuvaid riideid, paelu või lipse ja muid rippuvaid või laiu lisandeid, mis võiksid takerduda masinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.

• Pikad juuksed tuleb kokku siduda. Tööala / Masin

• Uurige hoolikalt läbi kogu tööala ja eemaldage kõik, mida masin võiks eemale paisata või mis võiks kahjustada lõikeseadet ja liikuvaid osi (kivid, oksad, traadid, luud, jms).

• Masinat ei tohi kasutada plahvatusohtlikus keskkonnas, tuleohtlike vedelike, gaaside või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.ET - 3

• Töötage ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures.

• Hoidke inimesed, lapsed ja loomad tööalalt eemale. Lapsed peavad olema teise täiskasvanu järelevalve all.

• Vaadake, et teised inimesed oleksid masina tööraadiusest vähemalt 15 meetri kaugusel ja keerulisema lõikamise puhul vähemalt 30 meetri kaugusel.

• Ärge töötage märja rohu, vihma või tormiohuga, eriti äikese võimaluse korral.

• Masinat ei tohi jätta vihma kätte või niiskesse keskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.

• Vältida niipalju kui võimalik töötamist märjal, libedal, liiga konarlikul või järsul pinnal, kus ei ole tagatud töötaja stabiilsus töötamise ajal;

• Olge eriti tähelepanelik maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pöörake tähelepanu takistusele , mis võivad piirata nähtavust.

• Pöörata tähelepanu järsakute, kraavide või piirete ääres.

• Niitke kallakuga risti, mitte kunagi üles/alla suunas, olge suunda muutes ettevaatlik, hoidke alati tasakaalu ning jääge alati lõikeseadmest allapoole.

• Kui masinat kasutatakse tee lähedal, pöörake tähelepanu liiklusele. Toimimisviis

• Töö ajal tuleb masinat hoida alati tugevalt kahe käega, hoides mootorit kehast paremal ning lõikemehhanismi vöökohast madalamal. Ärge sirutage kätt liiga kaugele välja.

• Vältida keha kontakti massi või maandusega pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.

• Võtta sisse muutumatu ja stabiilne asend ning olla ettevaatlik.

• Ärge kunagi jookske, vaid kõndige.

• Hoida käed ja jalad alati lõikeseadmest eemal nii käivitamise kui masina kasutamise ajal.

• Tähelepanu: lõikeelement pöörleb veel paar sekundit ka pärast välja lülitamist ja mootori seiskamist.

• Pöörata tähelepanu materjalide võimalikule eemalepaiskamisele lõikeseadme poolt.

• Ärge lööge lõikeseadmega kõvasti vastu väliskehasid/ takistusi. Kui lõikeseade puutub vastu takistust/eset, võib tekkida tagasilöök (kickback). Selline kokkupuude võib põhjustada järsu liikumise tahapoole, tõugates lõikeseadet üles ja töötaja poole. Tagasilöögi tagajärjel võib kaduda kontroll masina üle, mis võib põhjustada väga tõsiseid tagajärgi. Tagasilöögi vältimiseks võtke kasutusele järgmised ettevaatusabinõud: – Hoidke masinat kindlalt, kahe käega, säilitage keha ja käsivarre asend, mis lubab vastulöögi jõule vastu seista. – Ärge sirutage käsivarsi liiga kõrgele ning niitke vöökõrgusest allpool. – Kasutage ainult tootja soovitatud lõikeseadmeid. – Lõikeseadme hooldamisel pidage kinni tootja juhistest.ET - 4

• Pöörake tähelepanu vigastustele, mis võivad tekkida jõhvi lõikamise seadmest. Purunemiste või õnnetuste korral töö ajal seisake koheselt mootor ja viige masin eemale, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustage koheselt olukorrale vastavate esmaabivõtetega ja pöörduge vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele. Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“ ) eriti neile, kes kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomite ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga. Kasutuspiirangud

• Masinat ei tohi kasutada inimesed, kes ei suuda seda kindlalt kahe käega hoida ja/või hoida töö ajal jalgadel kindlalt tasakaalu.

• Ärge monteerige kunagi metallist lõikeelemente. Sellel masinal on keelatud kasutada mis tahes tüüpi metallist või muust jäigast materjalist lõiketerasid.

• Kahjustatud, puuduvate või valesti paigaldatud kaitsetega masina kasutamine on keelatud.

• Ärge kasutage masinat, kui lisaseadmed/vahendid ei ole paigaldatud ettenähtud punktidesse.

• Ärge eemaldage, lülitage välja, välistage ega manipuleerige olemasolevaid ohutussüsteeme.

• Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat õigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.

• Masinat ei tohi ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

2.4 HOOLDUS, HOIDMINE

Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse. Hooldamine

• Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada.

• Masina reguleerimisel olge ettevaatlik, et sõrmed ei jääks liikuva lõikeseadme ja masina liikumatute osade vahele. Kasutusjuhendis toodud müra- ja vibratsioonitase on masina kasutamiseET - 5 maksimumnäitajad. Tasakaalust väljas lõikeseadme kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrvaklappe, teha töö ajal pause. Hoidmine

• Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

isegi kui kõikidest ohutusnõuetest kinni peetakse, võivad esineda veel mõned lisaohud: – sõrmede ja käte vigastamise oht, kui need jäävad nööripea pöörlemisele ette; – jalgade vigastamise oht, kui neid tabab nööripea; – kivide ja pinnase õhku paiskumine.

2.6 AKU / AKULAADIJA

TÄHTIS järgmised ohutusnõuded hõlmavad masinaga tarnitud aku ja akulaadija juhise ohutusnõudeid.

• Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.

• Kasutada ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine võib esile kutsuda vigastusi või tuleohtu.

• Veenduda, et seade oleks enne aku sisestamist välja lülitatud. Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada tulekahju.

• Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.

• Akulaadijat ei tohi kasutada ruumis, kus on tuleohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jms. Laadimise ajal akulaadija soeneb ja võib põhjustada tulekahju.

• - Akumulaatorite transportimise ajal pöörata tähelepanu, et poolused omavahel kokku ei puutuks ja transportimiseks ei tohi kasutada metallnõusid.

Masina kasutamisel järgige alati keskkonnanõudeid kaasinimeste ja elukeskkonna huvides.

• Vältige naabrite häirimist. Kasutada masinat ainult mõistlikel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).

• Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visataET - 6 prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.

• Jääkmaterjalide ümbertöötlemisel järgige kohalikke eeskirju.

• Kui masin kasutusest kõrvaldatakse, ärge visake seda loodusesse, vaid viige see vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti. Ärge visake elektrilisi seadmeid olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle rakendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt. Pärast akude kasutusea lõppu tuleb akud anda jäätmekäitlusse, mis oleks keskkonnasõbralik. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eemaldada ja kõrvaldada eraldi jäätmekogumispunktis, kus võetakse vastu liitiumioonakusid. Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võtmist. Materjalide ringlussevõtt aitab vältida keskkonna saastamist ja vähendab toorainenõudlust.

KASUTUSOTSTARVE See on aiatehnika masin, täpsemalt kaasaskantav akutoitel rohulõikur/trimmer. Masin koosneb põhiliselt mootorist, mis käivitab jõuülekandevõlli abil lõikeseadme (nööripea). Lõikeseade töötab maapinnalähedasel paralleelsel tasapinnal (kasutamisel rohulõikurina) või ligikaudu maapinnaga ristiasendis (kasutamisel trimmerina). Kasutaja saab käivitada põhilisi juhtseadmeid hoides lõikeseade alati ohutus kauguses.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja ehitatud: – muu kui puitkiust rohu ja taimestiku lõikamiseks (nt lillepeenarde, peenarde, seinte, piirdeaedade äärtes või väiksematel haljasaladel; – niidukiga tehtud niitmistöö viimistlemiseks; – kasutamiseks ainult ühe töötaja poolt korraga.

3.1.2 Ebaõige kasutus

Mistahes muu kasutus, mis erineb ülalnimetatust, võib osutuda ohtlikuks ja kahjulikuks inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): – masina kasutamine pühkimiseks, nööripead kallutades. Mootori jõul võivad esemed ja väiksemad kivid paiskuda 15 meetri kaugusele ja kaugemalegi, tekitades niiviisi kahjusid või vigastades inimesi; – hekkide tasandamine või muud tööd, milles lõikeseadet ei kasutata maapinna kõrgusel; – puude, põõsaste ja lillede lõikamine ja pügamine; – masina kasutamine mittetaimse päritoluga materjali lõikamiseks;ET - 7 – masina kasutamine lõikeseadmega kasutaja vöökõrgusest kõrgematel pindadel; – parkides, spordikeskustes, teepeenardel, põldudel ja metsades kasutamine. – lõikeseadmete kasutamine, mis ei esine tabelis "Tehnilised andmed". Tõsiste haavade ja vigastuste oht. – masina kasutamine rohkem kui ühe inimese poolt; TÄHTIS Masina ebaõige kasutus muudab garantii kehtetuks ja välistab igasuguse tootjapoolse vastutuse, jättes kasutaja kanda kõik kulukohustused, mis tulenevad talle endale või teistele isikutele tekitatud kahjust või vigastustest.

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on ette nähtud harrastuskasutuseks.

Masina peal on kujutatud mitmesugused sümbolid (Joon. 2). Nende ülesanne on tuletada masinaga töötajale meelde toimimisviise, mida tuleb järgida masina kasutamiseks vajaliku hoolikuse ja ettevaatusega. Sümbolite tähendus: ETTEVAATUST! OHT! Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele. ETTEVAATUST! Enne masina kasutamist lugege kasutusjuhendit. Selle masina kasutaja võib masina igapäevasel pideval kasutamisel normaaltingimustes kokku puutuda müratasemega, mis on 85 dB (A) või kõrgem. Kasutage kuulmiskaitsevahendeid ja prille. EEMALEPAISKAMISE OHT! Olge tähelepanelik esemete võimaliku paiskumise suhtes lõikeseadmelt, mis võib inimesi raskelt vigastada ja asju kahjustada. EEMALEPAISKAMISE OHT! Masina kasutamise ajal hoida inimesed ja koduloomad vähemalt 15 m kaugusel! Hoida eemal juuresolevad inimesed. Masin ei tohi olla vihma või niiskuse käes. TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

Masina andmesildil on märgitud järgmised andmed (Joon. 1 ):

1. Müravõimsuse tase

2. Vastavusmärgistus

Kirjutage masina identitseerimisandmed kaane tagaküljel olevale sildile õigetesse lahtritesse. TÄHTIS Iga kord, kui võtate ühendust volitatud teeninduskeskusega, kasutage masina identitseerimiseks andmeid andmesildilt. TÄHTIS Vastavusdeklaratsiooni näidis asub kasutusjuhendi viimastel lehekülgedel.

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Joon. 1 ): A. Mootoriplokk: paneb jõuülekandevõlli abil lõikeseadme liikuma.ET - 8 B. Vars: ühendab tagumist käepidet mootoriplokiga. C. Lõikeseade: taimede lõikamiseks mõeldud seade.

1. Nööripea: nailonjõhviga lõikeseade.

D. Lõikeseadme kaitse: ohutusseade, mis takistab lõikeseadme kogutud esemetel masinast eemale paiskumist. E. Eesmine käepide: poolringikujuline, võimaldab masinat juhtida. F. Tagumine käepide: masina juhtimiseks, sellel asuvad peamised lülitid käivitamiseks/ väljalülitamiseks/kiirendamiseks. G. Aku: (kui ei ole masinaga kaasas, vt ptk 15 "Lisaseadmed tellimusel") annab energia mootori käivitamiseks; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis. H. Akulaadija (ui ei ole masinaga kaasas, vt ptk 15 "Lisaseadmed tellimusel"): seade, millega laaditakse akut.

4. KOKKUMONTEERIMINE

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu. Hoidmis- ja transpordipõhjustel on mõningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist järgides järgnevaid instruktsioone. Seade tuleb lahti pakkida ja kokku monteerida ainult tasasel ja kindlal pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutage alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Monteerimisel kasutatavad komponendid on kaasa pakitud.

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et

komponente mitte kaotada.

2. Tutvuge karbis oleva dokumentatsiooniga,

sealhulgas juhendiga.

3. Võtke kõik pealemonteerimata

komponendid kastist välja.

4. Tõstke masin kastist välja.

5. Kõrvaldage kast ja pakkematerjal

vastavuses kohalike eeskirjadega. Enne monteerimist vaadake, kas aku on oma kohal.

4.2 VARRE MONTEERIMINE

1.a Mudel TR 24 Li B – Pange varre alumine ots (Joon. 3.A) ülemise osa sisse ja suruge paika (Joon. 3.B), kuni kostab lõpuklõpsatus, mis lukustab varre asendisse. TÄHELEPANU Kui vars on kokku monteeritud, ei saa seda enam lahti monteerida. Varre pikkus on reguleeritav (ptk 6.1.3). 1.b Mudel TR 24 Li – Joondage varre ülemine osa (Joon. 4.A) alumise osaga (Joon. 4.B), noolte tähise järgi; – suruge varre alumine osa ülemise osa sisse; – kui vars on lõpuni sisse lükatud, keerake nupp (Joon. 4.C) kinni noolega näidatud suunas - kinnine tabalukk. – Veenduge, et varre alumine ja ülemine osa on korralikult kinni keeratud.

4.3 KÄEPIDEMETE PAIGALDAMINE

4.3.1 Eesmise käepideme paigaldamine

1.a Mudel TR 24 Li B – Lükake eesmine käepide (Joon. 5.A) varre peale (Joon. 5.B), nii et kruvi pesa jääb vasakule poole. 1.b Mudel TR 24 Li – Lükake eesmine käepide (Joon. 6.A) eelnevalt kokkumonteeritud toele (Joon. 6.B), nii et kruvi pesa jääb paremale poole.

3. Reguleerige käepide kasutaja jaoks kõige

ergonoomsemasse asendisse (ptk 6.1.2).

4. Keerake nupp lõpuni kinni.

4.4 LÕIKESEADME KAITSE

PAIGALDAMINE Kandke kaitsekindaid.ET - 9 Iga lõikeseade nõuab oma kaitset, mida on näidatud tabelis Tehnilised andmed.

keerates kruvid lõpuni kinni (Joon. 7.C). TÄHELEPANU Lõikeseadme kaitsel on järgmine sümbol: Näitab lõikeseadme pöörlemissuunda.

Lülitab masinat sisse/välja ja samaaegselt käivitab/seiskab lõikeseadme. Gaasitriklile vajutamine (Joon. 10.A) on võimalik ainult nii, et samal ajal vajutakse alla gaasitrikli turvalukk (Joon. 10.B). Käivitamiseks: – vajutage samaaegselt gaasitriklit ja gaasihoova turvalukku. Masina käivitamine paneb samaaegselt lõikeseadme pöörlema. Masin seiskub automaatselt, kui gaasikang lahti lasta.

5.2 GAASI OHUTUSNUPP

Gaasikangi turvalukk (Joon. 10.B) teeb võimalikuks gaasitriklile vajutamise (Joon. 10.A).

6. MASINA KASUTAMINE

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu.

Enne tööd tuleb masinat selle ohutu ja efektiivse kasutamise tagamiseks kontrollida.

1. kontrollige, et aku ei oleks

oma kohale asetatud;

4. reguleerige masinat ergonoomiliselt

ja funktsionaalelt, et kohandada see kasutaja kasvule ja töö tüübile parajaks (p 6.1.2 - p 6.1.6);

(ainult lõikamiseks liikumisel) Niitmisdiameetrit on võimalik seadistada suuremaks või väiksemaks (30 cm või 25 cm). Suurem niitmisdiameeter aitab kiiremini töötada ja seda on sobiv kasutada pikaajalisemal töötamisel. Väiksem niitmisdiameeter optimeerib kasutusaega ja niitmiskiirust. Väiksema niitmisdiameetri seadistamiseks:

1. Eemaldage nöörinuga (Joon. 11.A)

lõikeseadme kaitsmest (Joon. 11.B), keerates kruvid lahti (Joon. 11.C);

2. keerake jõhvilõikurit 180°;

3. ainult mudelil TR 24 Li B: asetage

nöörinuga kõige sisemisse auku;

4. kinnitage nöörinuga (Joon. 11.A)

lõikeseadme kaitsmele (Joon. 11.B).

6.1.2 Eesmise käepideme reguleerimine

2.a Ainult mudelil TR 24 Li B – libistage eesmist käepidet, kuni leiate kasutaja jaoks kõige ergonoomsema asendi; 2.b Ainult mudelil TR 24 Li – libistage ja/või suunake käepidet, kuni leiate kasutaja jaoks kõige ergonoomsema asendi; käepidet saab suunata ainult ettepoole.

3. Keerake nupp kinni (Joon. 12.A).ET - 10

6.1.3 Varre pikkuse reguleerimine

noolega näidatud suunas - lahtine tabalukk;

2. tõmmake või suruge vart (Joon. 13.B),

kuni saate soovitud pikkuse;

3. pärast reguleerimist keerake nupp

korralikult kinni noolega näidatud suunas - kinnine tabalukk.

6.1.4 Varre kõrguse reguleerimine

(ainult mudelil TR 24 Li)

1. Vajutage nuppu (Joon. 14.A) ja reguleerige

varre kõrgust (Joon. 14.B) ühte neljast ettenähtud asendist (Joon. 14.C);

6.1.5 Lõikeseadme suunamine

Lõikeseadme suunamine võimaldab töötada minnes rohulõikamiselt üle servalõikamisele ja vastupidi (p 3.1). Servalõikamise režiimil töötamiseks: 1.a Ainult mudelil TR 24 Li – Vajutage nuppu (Joon. 15.A); – keerake lõikeseadet (Joon. 15.B) 90°, kontrollides, et see lukustub asendisse. 1.b Ainult mudelil TR 24 Li B – Tõmmake ülemist kinnitustappi tahapoole (Joon. 16.A); – keerake varre alumist osa (Joon. 16.B), kontrollides, et see lukustub asendisse. Tehke neid operatsioone alati nii, et masin on seisma pandud ja lõikeseade seisab.

6.1.6 Niitmispiiriku reguleerimine

(ainult mudelil TR 24 Li B) – Keerake niitmispiirikut ettepoole (Joon. 17.A) puude, äärekivide või piirete läheduses töötamisel, et vältida lõikeseadme puutumist nende vastu.

Iga kord enne kasutamist: – kontrollige, kas aku on laetud, järgige aku kasutusjuhendi juhiseid.

6.2 OHUTUSKONTROLLID

Sooritada tuleb allloetletud ohutuskontrollid ja kontrollida, et tulemused vastaksid tabelis näidatule. Tehke alati enne kasutamist ohutuskontrollid.

Objekt Tulemus Käepidemed (Joon. 1.E) Puhtad, kuivad, korralikult ja stabiilselt kinnitatud masina külge Lõikeseadme kaitse (Joon 1.D). Korralikult ja kindlalt masina küljes, ei ole kulunud ega kahjustatud. Kruvid masinal Korralikult kinni (mitte lõdvad) Lõikeseade (Joon. 1.C) Puhas, mitte kulunud ega kahjustatud. Aku (Joon. 1.G) Korpus terve, ei mingeid lekkeid Jahutusõhu avad (p 7.3) Ummistumata Masin Kulumis- ja kahjustusjälgedeta Gaasitrikkel (Joon. 10.A), Gaasikangi turvalukk (Joon. 10.B) Nupud peavad liikuma vabalt, mitte jõuga. Proovijuhtimine Ebanormaalset vibratsiooni ei ole. Ebanormaalseid helisid ei ole

6.2.2 Masina töötamise test

automaatselt ja kiiresti oma neutraalsesse asendisse naasma ja lõiketera peab seiskuma. Vajutage ainult gaasitriklit (Joon. 10.A) Gaasitrikkel on lukus. Kui mõni tulemustest ei vasta tabelites märgitud tulemustele, siis ei ole võimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.ET - 11

1. Kontrollige, et lõikeseade ei puudutaks

10.A) ja gaasikangi turvalukku (Joon. 10.B). TÄHELEPANU Igal käivitamisel vabastab seade automaatselt uue nööri (p 6.4.2).

TÄHELEPANU Enne esmakordset niitmist on soovitatav masinat tundma õppida ning omandada sobivaimad lõiketehnikad, hoides masinat kindlalt käes ja tehes proovimiseks tööliigutusi. Masinaga töötamiseks toimige järgmiselt: – hoidke masinat kindlalt kahe käega kinni, lõikeseade peab jääma vöökohast allapoole; TÄHELEPANU Kasutuse ajal on aku kaitstud täieliku tühjaks saamise eest kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö. TÄHELEPANU Aku vastupidavus (ja seega ühe laadimisega lõigatava tööala suurus) on tingitud erinevatest oludest, mida on kirjeldatud (p 7.2.1).

Kasutada AINULT nailonnööri. Metallist, plastikkattega metallist ja/või trimmeripeale mittesobivad jõhvid võivad põhjustada tõsiseid haavu ja vigastusi. a. Liikudes lõikamine (Niitmine) – Veenduge, et lõikeseade on rohulõike režiimil (p 6.1.5); – liikuge edasi ühtlases rütmis, tavalise vikatiga töötamisele sarnase kaarja liigutusega, ilma nööripead töö ajal kallutamata (Joon. 18). Kõigepealt proovida lõigata soovitud kõrgusel väikesel maa-alal, et pärast saavutada ühtlane kõrgus nööripead maapinnast konstantsel kõrgusel hoides. Raskema niitmise jaoks võib nööripea kallutada vasakule 30-kraadise nurga alla. Töövõte ei ole lubatud, kui selle käigus võib tekkida paiskuvate esemete oht, mis võiks kahjustada esemeid või vigastada inimesi. b. Täppisniitmine Hoidke masinat kergelt kaldus nii, et nööripea alumine serv ei puutuks vastu maad ning lõikejoon jõuaks soovitud kohta, lõikeseade peab jääma töötajast eemale. c. Lõikamine piirdeaedade / vundamentide ääres – Reguleerige niitmispiirikut (kui on ette nähtud, p 6.1.6); – Lähendage nööripea aeglaselt piirdeaedadele, postidele, kividele, müüridele jms ilma neile suure hooga vastu minemata (Joon. 17). Kui nöör põrkub vastu tugevat takistust, võib see katki minna või kuluda; kui aga jääb aeda kinni, võib järsult rebeneda. Igal juhul võib kõnniteede, vundamentide, müüride jms ümber lõikamine põhjustada tavalisest suuremat jõhvi kulumist. d. Puude ümber niitmine – Reguleerige niitmispiirikut (kui on ette nähtud, p 6.1.6); – Liikuge ümber puu vasakult paremale tüvele aeglaselt lähenedes, nii et nöör vastu puud ei põrkuks ja hoides nööripead kergelt ettepoole kaldus. Pidage meeles, et nailonnöör võib väikeseid põõsaid lõigata või kahjustada ja et nailonnööri löök vastu põõsaid või pehme koorega puutüve võib taime rängalt kahjustada.

6.4.2 Jõhvi pikkuse reguleerimine töö ajal

Jõhvi pikkust reguleeritakse: – kui jõhv kulub ja muutub lühemaks; – kui tuvastatakse mootori tavapärasest suurem töötamiskiirus; – kui märgatakse niitmise efektiivsuse vähenemist.

• Automaatne nööri väljastamine Masina nööripea laseb jõhvi automaatselt välja. Jõhvi nööripeast välja laskmiseks:

käivitage masin uuesti. Nööri väljastatakse umbes 6,35 mm pikkuselt. Korrake seda toimingud, kuni nöör ulatub lõikenoani, mis lõikab pärast üleliigse pikkuse ära.ET - 12

• Manuaalne nööri väljastamine Jõhvi nööripeast välja laskmiseks:

3. vajutage nööripeal asuvat nuppu (Joon.

19.A) ja samal ajal tõmmake käsitsi nööri vajalikus pikkuses, kuni see ulatub nöörilõikenoani (Joon. 19.B);

4. viige masin uuesti tööasendisse tagasi;

Kasutamise ajal on kohane masina ümber kerinud rohi aeg-ajalt eemaldada, et vältida mootori ülekuumenemist (Joon. 1.A) lõikeseadme kaitsme alla kogunenud rohu tõttu (Joon. 1.D). Toimige, nagu on järgnevalt kirjeldatud: – Peatage masin (p 6.6); – eemaldage aku (p 7.2.2); – pange töökindad kätte; – eemaldage kruvikeerajaga kinnijäänud taimed, et mootor saaks jahtuda.

2. Oodake lõikeseadme seiskumist.

Pärast masina seiskamist kulub terade peatumiseni mitu sekundit. TÄHTIS Masin tuleb alati peatada liikumise ajal ühelt tööalalt teisele.

6.7 PÄRAST KASUTAMIST

• Eemaldage aku ja laadige see (lõik 7.2.2).

• Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole. TÄHTIS Alati kui töö masinaga lõpetatakse või masin jäetakse järelevalveta seisma, tuleb aku välja võtta (p 7.2.2) ja paigaldada lõiketerakaitse.

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu. Enne mistahes hooldustööd:

• Eemaldage aku ja laadige see (lõik 7.2.2);

• enne masin siseruumidesse jätmist, peab laskma mootoril maha jahtuda;

• kandke sobivaid riideid, töökindaid ja kaitseprille

• lugege juhiseid; – Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud “Hooldustabelis” (ptk 13). Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal. – Mitteoriginaalvaruosade ja -tarvikute võib mõjutada negatiivselt masina tööd ja ohutust. Tootja keeldub igasugusest vastutusest kahju või vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest. – Originaalvaruosi saab volitatud teeninduskeskustest ja edasimüüjatelt. TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

Aku kestvus ( ja seega töödeldava tööala suurus enne taaslaadimist) sõltub peamiselt: a. keskkonnateguritest, mis annavad suurema energianõudluse: – tiheda, kõrge, niiske muru niitmine; b. kasutaja käitumisest, kes peaks vältima: – - sagedasi sisse ja väljalülitamisi töö ajal; – töö suhtes vale tööviisi valimine (lõik 6.4); Aku kestvuse pikendamiseks on alati soovitav:

• niita ainult kuiva taimestikku;

• kasutada tehtavaks tööks sobivat töötehnikat.ET - 13 Kui soovite kasutada masinat pikemateks töösessioonideks, kui standard aku ette näeb, on võimalik:

• - osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutusjärjepidevust mõjutamata;

• - osta standardakust suurema kestvusega aku (lõik 15.1).

7.2.2 Aku eemaldamine ja laadimine

1. Vajutage akupesa kõrval lukustuskeelele

3. ühendage akulaadija (Joon. 21.B)

elektripistikusse, mille pinge vastab sildil näidatule.

4. laadige aku alati täielikult, järgides aku/

akulaadija kasutusjuhendis toodud juhiseid. TÄHELEPANU Aku on varustatud kaitsmega, mis takistab laadimist, kui ruumi temperatuur ei jää 0 ja +45°C vahele. TÄHELEPANU Akut võib laadida igal hetkel, ka osaliselt, ilma, et oleks oht seda kahjustada.

7.2.3 Aku tagasimonteerimine masinale.

Kui laadimine on lõpetatud:

1. Eemaldage aku (Joon. 22.A)

akulaadijast (ärge jätke seda pikalt sinna pärast laadimise lõppu);

2. eemaldage akulaadija (Joon.

22.B) elektrivõrgust;

3. Asetage aku (Joon. 23.B) selle

kohale, vajutades aku klõpsuga lõpuni sisse, nii et aku lukustub asendisse ja tagab elektriühenduse.

7.3 MASINA JA MOOTORI PUHASTAMINE

• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.

• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.

• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.

• Tuleohu vähendamiseks tuleb masin ja eriti mootor hoida puhtana rohujääkidest, lehtedest või liigsest rasvast.

• Mootori ja aku ülekuumenemise ja kahjustuste vastu aitab õhu sissetõmbevõrede hoidmine puhtana ja kõrvaliste esemeteta.

• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.

7.4 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.

• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

• Eemaldage aku ja laadige see (lõik 7.2.2);

• enne masin siseruumidesse jätmist, peab laskma mootoril maha jahtuda;

• kandke sobivaid riideid, töökindaid ja kaitseprille

Antud masinal tuleb kasutada lõikeseadmeid, mis kannavad Tehniliste andmete tabelis näidatud koodi. Arvestades tootearendust, on võimalik, et "Tehniliste andmete" tabelis märgitud lõikeseadmed on aja jooksul välja vahetatud uute seadmete poolt, millel on sarnased omadused, mis tagavad kasutuse ja tööohutuse. Lõikeseadet ei tohi puudutada enne, kui aku on eemaldatud ja lõikeseade on täielikult peatunud.

8.1.1 Jõhvi vahetamine nööripeas

1. Vajutage kahele külgmisele labale (Joon.

24.A) ja eemaldage kaas (Joon. 24.B);

2. võtke pool välja (Joon. 24.C);

3. pange uus pool sisse (Joon. 25.A),

jälgige, et nöör ulatub nööripea august välja (Joon. 25.B);

4. Monteerige kaas (Joon. 25.C) peale tagasi,

vajutades kaks külgmist laba (Joon. 25.D) nööripea aukudesse (Joon. 25.E).

8.1.2 Jõhvi vahetamine trimmeripeas

1. Eemaldage aku (p 8.1.1);

2. Eemaldage trimmeripeasse jäänud jõhv;

3. kasutage ainult 1,65 mm läbimõõduga

nööri ja lõigake see 3 m pikkuseks.ET - 14

4. Pange üks nööriots poolil

asuvasse auku (Joon. 26.A);

5. kerige nööri päripäeva nooltega näidatud

suunas (Joon. 26.B) ja jätke see poolist välja rippuma umbes 15 cm pikkuselt;

6. haakige nöör ühte kinnituskohtadest

(Joon. 26.C) poolil;

7. asetage pool oma kohale tagasi ja

lõikeseadme kaitsmest (Joon. 11.B), keerates kruvid lahti (Joon. 11.C);

2. Kinnitage jõhvilõikur tangide vahele

ja teritage see lameda viiliga nii, et esialgne lõikenurk ei muutuks.

3. kinnitage nöörinuga (Joon. 11.A)

lõikeseadme kaitsmele (Joon. 11.B).

TÄHTIS Nõutud ohutusnormid leiab

2. ptk. Järgige hoolikalt neid nõudeid,

et mitte sattuda tõsisesse ohtu.

Kui masin pannakse hoidlasse, siis:

• Võtke aku selle pesast välja ja laadige (p 7.2.2).

• Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.

• Puhastage masin (lõik 7.3).

• Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

• Ladustage masin: – kuivas keskkonnas – kaitstuna ilmastikutingimuste eest – lastele kättesaamatus kohas. – Kontrollige, kas olete eemaldanud kõik võtmed ja hooldusel kasutatud tööriistad.

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust. TÄHELEPANU Pikema kasutusest kõrvale jäämise korral laadige akut iga kahe kuu järel, see pikendab aku kasutusiga.

10. TEISALDAMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada või transportida: – Peatage masin (p 6.6); – Eemaldage aku ja laadige see (p 7.2.2); – kandke tugevaid töökindaid; – hoidke masinat ainult käepidemetest ja suunake lõikeseade käigusuunale vastupidises suunas. Kui masinat transporditakse sõiduvahendil, siis: – paigutada masin nii, et see ei oleks kellelegi ohuks.

11. TEENINDUS JA REMONT

Käesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused. Ebasobivates kohtades või kvalitseerimata inimeste poolt teostatud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest või vastutusest.

• Garantii alla kuuluvaid parandus- ja hooldustöid tohivad teha ainult volitatud teeninduskeskused.

• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.

• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.

• Soovitame anda masina kord aastas volitatud teeninduskeskusesse ohutusseadmete hooldusse, teenindusse ja kontrolli.

Garantii katab kõik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima kõiki lisatud dokumentatsioonis antud juhiseid. Garantii ei kata kahjusid, mis on tingitud:

• Ebaõige või lubamatu kasutus ja monteerimine.

• Mitte-originaal varuosade kasutamine.ET - 15

• Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud. Garantii ei kata ka:

• Kuluvate materjalide, nagu lõikeseadmete, ohutusmutrite normaalne kulumine.

• Normaalne kulumist. Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.

13. HOOLDUSTÖÖDE TABEL

Töö Sagedus Märkused MASIN Kõikide kinnituste kontrollimine Iga kord enne kasutamist p 7.4 Ohutuskontrollid / Juhtseadmete kontrollimine Iga kord enne kasutamist p 6.2 Lõikeseadme kaitse kontroll Iga kord enne kasutamist p 6.2.1 Lõikeseadme kontroll Iga kord enne kasutamist p 6.2.1 Aku laetuse seisu kontroll. Iga kord enne kasutamist

Aku laadimine Iga kord pärast kasutamise lõpetamist p 7.2.2

Masina ja mootori puhastamine Iga kord pärast kasutamise lõpetamist p 7.3 Kontrollige, et masinal ei oleks kahjustusi Vajadusel võtke ühendust volitatud teeninduskeskusega. Iga kord pärast kasutamise lõpetamist

gaasikangi turvalukk on alla vajutatud, aga masin ei lähe käima ja lõikeseade ei hakka pöörlema Aku puudub või pole õigesti sisestatud Kontrollige, et aku oleks õigesti paigaldatud (p 7.2.3) Aku tühi Kontrollige laadimise taset ja laadige aku (p 7.2.2) Eraldatav varras ei ole täiesti oma kohal Kontrollige, kas eraldatav varras on õigesti paigaldatud ja korralikult pesas (p 4.2) Gaasitrikkel/gaasikangi turvalukk vigased Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole. Masin on kahjustatud Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

ülekuumenemine Hein on kogunenud lõikeseadme kaitse alla Eemaldage kinnijäänud hein (p 6.5)

3. Mootoriploki pesa

ja nööripea ümber koguneb rohtu Niidate liiga maapinna lähedalt. Kogunemise vältimiseks niitke kõrget rohtu suunaga ülalt alla. Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.ET - 16

nööriväljastusega ei tule nööri välja Jõhv on enda külge kinni kleepunud. Määrige silikoonspreiga. Nööripeas ei ole piisavalt jõhvi või on see lõppenud Vahetage pool (p 8.1.1) või jõhv välja (p 8.1.2) Jõhv on kulunud ja liiga lühike. Tõmmake jõhv välja käsitsi (p 6.4.2) Jõhv on rulli külge kinni jäänud või sisemuses purunenud Eemaldage jõhv rullilt ja mässige tagasi peale (lõik 8.1.2).

vastu võõrkeha. - Pange masin kohe seisma, eemaldage aku ja: - kontrollige kahjustusi; - kontrollige, kas on lõdvenenud osi ja need kinnitada; - kontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses

6. Töö ajal on kuulda

liigset müra ja/ või vibratsioone Masina osad on lõdvenenud või kahjustatud. Pange masin kohe seisma, eemaldage aku ja: - kontrollige kahjustusi; - kontrollige, kas on lõdvenenud osi ja need kinnitada; - kontrollige, vahetada või parandada spetsialiseeritud teeninduskeskuses

töö ajal suitsu Masin on kahjustatud Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

8. Aku kestab vähe aega

Rasked kasutustingimused suurema voolutarbimisega Optimeerige kasutust (lõik 7.2.1) Aku pole töövajadusteks piisav Kasutage teist akut või võimendatud akut (lõik 15.1) Aku kestvus on kehvenenud. Ostke uus aku

9. Akulaadija ei lae

Aku pole akulaadijasse õigesti sisestatud Kontrollige, et kõik on korralikult sees (lõik 7.2.3) Ebasoodsad keskkonnatingimused Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit) Mustad kontaktid Puhastage kontaktid Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees. Defektne akulaadija Asendage originaalvaruosaga

Kui rike ei kao, siis lugege aku/ akulaadija juhendi Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.

Saadaval on eri võimsusega akusid, et rahuldada erinevaid töövajadusi (Joon. 27). Nimekirja sellele masinale heakskiidetud akudest leiab "Tehniliste andmete" tabelist.

2. Engedje fel a gázkart

Algupärase kasutusjuhendi tõlge)

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

murulõikur/äärelõikur, muruniitja a) Tüüp / Põhimudel b) Kuu aega / Tootmisaasta c) Matrikkel d) Mootor: aku

3. Vastab direktiivide nõuetele:

e) Kinnitav asutus f) EÜ tüübihindamine

4. Viide ühtlustatud standarditele

g) Mõõdetud helivõimsuse tase h) Garanteeritud helivõimsuse tase

m) Tehnilise Lehe autoriseeritud koostaja: n) Koht ja Kuupäev doc_base r. 9 - hh-lawntr_0

Algupärase kasutusjuhendi tõlge)

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

murulõikur/äärelõikur, muruniitja a) Tüüp / Põhimudel b) Kuu aega / Tootmisaasta c) Matrikkel d) Mootor: aku

3. Vastab direktiivide nõuetele:

e) Kinnitav asutus f) EÜ tüübihindamine

4. Viide ühtlustatud standarditele

g) Mõõdetud helivõimsuse tase h) Garanteeritud helivõimsuse tase
