MANUALE UTENTE BC 700e B STIGA

[1] DATI TECNICI			BC 500 Li 48
[2] Tensione di alimentazione MAX V / DC 48
[3] Tensione di alimentazione NOMINAL V / DC 43,2
[4] Velocità massima di rotazione dell'utensile (testina posta filo) min ^-1 6000
[5] Velocità massima di rotazione dell'utensile (lama a 4 punte) min ^-1 6000
[6] Larghezza di taglio (testina porta filo) mm 380
[7] Larghezza di taglio (lama a 4 punte) mm 255
[8] Attacco testina porta filo M8x1,25 sx F
[9]	Diametro filo testina (max)	mm	2,0
[10]	Codice dispositivo di taglio		118805046/0
[10]	Codice dispositivo di taglio		118805047/0, 255 mm
[11]	Codice protezione		323465012/0
[12]	Peso con gruppo batteria	kg	6,1
[13]	Tagliabordi
[14]	Livello di pressione sonora	dB	82,1
[15]	Incertezza di misura	dB	3
[16]	Livello di potenza sonora misurato	dB	94,4
[15]	Incertezza di misura	dB	1,89
[17]	Livello di potenza sonora garantito	dB	96
[18]	Decespugliatore
[14]	Livello di pressione sonora	dB	75,7
[15]	Incertezza di misura	dB	3
[16]	Livello di potenza sonora misurato	dB	88,3
[15]	Incertezza di misura	dB	1,95
[17]	Livello di potenza sonora garantito	dB	96
[19]	Vibrazioni trasmesse alla mano sull'impugnatura anteriore Incertezza di misura	m/s ^2	3,631,5
[15]
[20]	Vibrazioni trasmesse alla mano sull'impugnatura posteriore	m/s ^2	2,811,5
[15]	Incertezza di misura
[21]	OPZIONI
[22]	Comando alta velocità del dispositivo di taglio		√

[23]	ACCESSORI A RICHIESTA
[24]	Gruppo batteria, mod.	BT 520 Li 48BT 540 Li 48BT 550 Li 48BT 740 Li 48BT 740 Li 48BT 750 Li 48BT 775 Li 48(*)
[25]	Carica batteria	CG 500 Li 48CGF 500 Li 48CGD 500 Li 48CG 700 Li 48CGF 700 Li 48CGD 700 Li 48
[26]	Zaino portabatterie	√
[27]	Simulatore di batteria	√

(*) L'utilizzo di questa batteria è consentito solo con lo zaino portabatterie. E' vietato inserire la batteria nell'alloggiamento sulla macchina.

a) NOTA: il valore totale dichiarato delle vibrazioni è stato misurato attenendosi ad un metodo normalizzato di prova e può essere utilizzato per fare un paragone tra un utensile e l'altro. Il valore totale delle vibrazioni può essere utilizzato anche in una valutazione preliminare dell'esposizione.

b) AVVERTENZA: l'emissione di vibrazioni nell'uso effettivo dell'utensile può essere diversa dal valore totale dichiarato a seconda dei modi in cui si utilizza l'utensile. Pertanto è necessario, durante il lavoro, adottare le seguenti misure di sicurezza volte a proteggere l'operatore: indossare guanti durante l'uso, limitare i tempi d'utilizzo della macchina e accorciare i tempi in cui si tene premuta la leva comando acceleratore.

[1] DATI TECNICI BC 700 Li 48 BC 700 D Li 48
[2] Tensione di alimentazione MAX V / DC 48 48
[3] Tensione di alimentazione NOMINAL V / DC 43,2 43,2
[4] Velocità massima di rotazione dell'utensile (testina posta filo) min ^-1 6000 6000
[5] Velocità massima di rotazione dell'utensile (lama a 4 punte) min ^-1 6000 6000
[6]	Larghezza di taglio (testina porta filo)	mm	380	380
[7]	Larghezza di taglio (lama a 4 punte)	mm	255	255
[8]	Attacco testina porta filo		M8x1,25 sx F	M8x1,25 sx F
[9]	Diametro filo testina (max)	mm	2,0	2,0
[10]	Codice dispositivo di taglio		118805046/0	118805046/0
[10]	Codice dispositivo di taglio		118805533/0, 255 mm	118805533/0, 255 mm
[11]	Codice protezione		323465012/0	323465012/0
[12]	Peso con gruppo batteria	kg	4,5	5,6
[13] Tagliabordi
[14]	Livello di pressione sonora	dB	82,2	82,2
[15]	Incertezza di misura	dB	3	3
[16]	Livello di potenza sonora misurato	dB	94,2	94,2
[15]	Incertezza di misura	dB	1,98	1,98
[17]	Livello di potenza sonora garantito	dB	96	96
[18] Decespugliatore
[14]	Livello di pressione sonora	dB	76,9	76,9
[15]	Incertezza di misura	dB	3	3
[16]	Livello di potenza sonora misurato	dB	86,0	86,0
[15]	Incertezza di misura	dB	2,38	2,38
[17]	Livello di potenza sonora garantito	dB	96	96
[19]	Vibrazioni trasmesse alla mano sull'impugnatura anteriore	m/s ^2	2,88	2,89
[15]	Incertezza di misura		1,5	1,5
[20]	Vibrazioni trasmesse alla mano sull'impugnatura posteriore (in base alla ISO 3744:2010)	m/s ^2	3,65	3,69
[15]	Incertezza di misura		1,5	1,5
[21] OPZIONI
[22]	Comando alta velocità del dispositivo di taglio		√	√

[23]	ACCESSORI A RICHIESTA
[24] Gruppo batteria, mod.		BT 520 Li 48BT 540 Li 48BT 550 Li 48BT 740 Li 48BT 740 Li 48BT 750 Li 48BT 775 Li 48(*)	BT 520 Li 48BT 540 Li 48BT 550 Li 48BT 740 Li 48BT 740 Li 48BT 750 Li 48BT 775 Li 48(*)
[25] Carica batteria		CG 500 Li 48CGF 500 Li 48CGD 500 Li 48CG 700 Li 48CGF 700 Li 48CGD 700 Li 48	CG 500 Li 48CGF 500 Li 48CGD 500 Li 48CG 700 Li 48CGF 700 Li 48CGD 700 Li 48
[26] Zaino portabatterie		√	√
[27]	Simulatore di batteria	√	√

(*) L'utilizzo di questa batteria è consentito solo con lo zaino portabatterie. E' vietato inserire la batteria nell'alloggiamento sulla macchina.

a) NOTA: il valore totale dichiarato delle vibrazioni è stato misurato attenendosi ad un metodo normalizzato di prova e può essere utilizzato per fare un paragone tra un utensile e l'altro. Il valore totale delle vibrazioni può essere utilizzato anche in una valutazione preliminare dell'esposizione.
b) AVVERTENZA: l'emissione di vibrazioni nell'uso effettivo dell'utensile può essere diversa dal valore totale dichiarato a seconda dei modi in cui si utilizza l'utensile. Pertanto è necessario, durante il lavoro, adottare le seguenti misure di sicurezza volte a proteggere l'operatore: indossare guanti durante l'uso, limitare i tempi d'utilizzo della macchina e accorciare i tempi in cui si tene premuta la leva comando acceleratore.

[1]BG - ТЕХНИЧЕСКИ ДАННИ

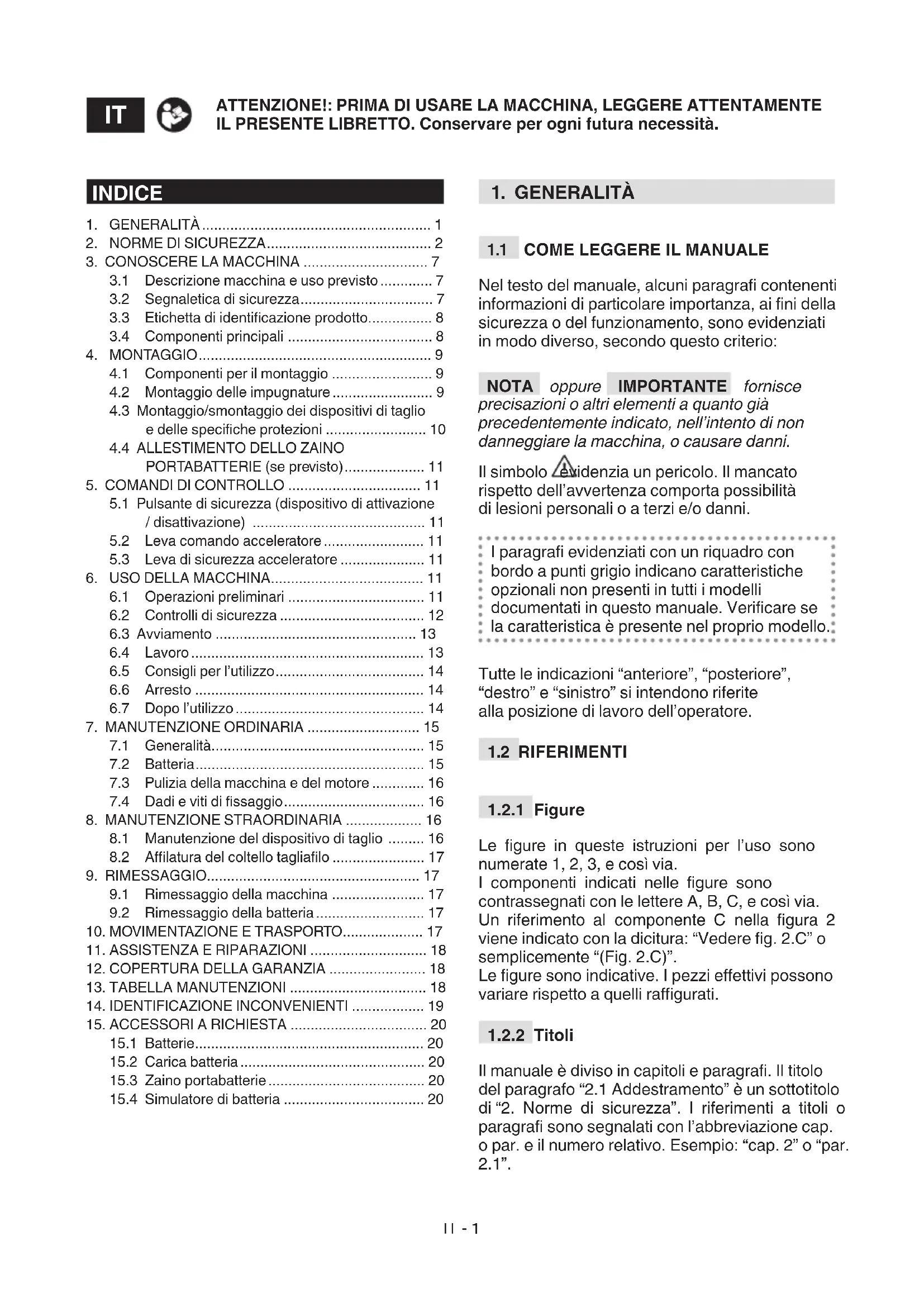

ITALIANO - Istruzioni Originali IT

3.1 Descrizione macchina e uso previsto ...... 7
3.2 Segnaletica di sicurezza.... 7
3.3 Etichetta di identificazione prodotto.... 8
3.4 Componenti principali 8

1. MONTAGGIO....9

4.1 Componenti per il montaggio 9
4.2 Montaggio delle impugnature 9
4.3 Montaggio/smontaggio dei dispositivi di taglio e delle specifiche protezioni .... 10
4.4 ALLESTIMENTO DELLO ZAINO PORTABATTERIE (se previsto).... 11

1. COMANDI DI CONTROLLO 11

5.1 Pulsante di sicurezza (dispositivo di attivazione / disattivazione) 11
5.2 Leva comando acceleratore 11
5.3 Leva di sicurezza acceleratore 11

1. USO DELLA MACCHINA.... 11

6.1 Operazioni preliminari 11
6.2 Controlli di sicurezza 12
6.3 Avviamento 13
6.4 Lavoro....13
6.5 Consigli per l'utilizzo.... 14
6.6 Arresto 14
6.7 Dopo l'utilizzo....14

1. MANUTENZIONE ORDINARIA ...... 15

7.1 Generalità.... 15
7.2 Batteria.... 15
7.3 Pulizia della macchina e del motore ..... 16
7.4 Dadi e viti di fissaggio.... 16

1. MANUTENZIONE STRAORDINARIA ...... 16

8.1 Manutenzione del dispositivo di taglio ..... 16
8.2 Affilatura del coltello tagliafilo 17

1. RIMESSAGGIO.... 17

9.1 Rimessaggio della macchina 17
9.2 Rimessaggio della batteria.... 17

1. MOVIMENTAZIONE E TRASPORTO.... 17

2. ASSISTENZA E RIPARAZIONI 18

3. COPERTURA DELLA GARANZIA 18
4. TABELLA MANUTENZIONI 18
5. IDENTIFICAZIONE INCONVENIENTI ...... 19
6. ACCESSORI A RICHIESTA 20

15.1 Batterie.... 20
15.2 Carica batteria 20
15.3 Zaino portabatterie 20
15.4 Simulatore di batteria 20

1. GENERALITÀ

1.1 COME LEGGERE IL MANUALE

Nel testo del manuale, alcuni paragrafi contenenti informazioni di particolare importanza, ai fini della sicurezza o del funzionamento, sono evidenziati in modo diverso, secondo questo criterio:

NOTA oppure IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell'intento di non danneggiare la macchina, o causare danni.

Il simbolo evidenzia un pericolo. Il mancato rispetto dell'avvertenza comporta possibilità di lesioni personali o a terzi e/o danni.

I paragrafi evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Verificare se la caratteristica è presente nel proprio modello.

Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione di lavoro dell’operatore.

1.2 RIFERIMENTI

1.2.1 Figure

Le figure in queste istruzioni per l'uso sono numerate 1, 2, 3, e così via.

I componenti indicati nelle figure sono contrassegnati con le lettere A, B, C, e così via. Un riferimento al componente C nella figura 2 viene indicato con la dicitura: “Vedere fig. 2.C” o semplicemente “(Fig. 2.C)”.

Le figure sono indicative. I pezzi effettivi possono variare rispetto a quelli raffigurati.

1.2.2 Titoli

Il manuale è diviso in capitoli e paragrafi. Il titolo del paragrafo “2.1 Addestramento” è un sottotitolo di “2. Norme di sicurezza”. I riferimenti a titoli o paragrafi sono segnalati con l'abbreviazione cap. o par. e il numero relativo. Esempio: “cap. 2” o “par. 2.1”.

2. NORME DI SICUREZZA

2.1 AVVERTENZE GENERALI DI SICUREZZA PER GLI UTENSILI ELETTRICI

ATTENZIONE Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. L'inosservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

Il termine “utensile elettrico” citato nelle avvertenze si riferisce alla vostra apparecchiatura con alimentazione a batteria (senza cavo).

1) Sicurezza dell'area di lavoro

a) Tener pulita e bene illuminata l'area di lavoro. Aree buie e disordinate facilitano gli incidenti.
b) Non usare l'utensile elettrico in ambienti a rischio di esplosione, in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.
c) Tenere lontani i bambini e gli astanti quando si usa un utensile elettrico. Le distrazioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) Le spine dell'utensile elettrico devono corrispondere alla presa. Non modificare mai in alcun modo la spina. Non utilizzare spine adattatrici con utensili elettrici dotati di messa a terra. Spine non modificate e prese corrispondenti ridurranno il rischio di scosse elettriche.
b) Evitare il contatto del corpo con superfici messe a terra o collegate a terra, come tubi, radiatori, cucine e frigoriferi. Vi è un aumento del rischio di scosse elettriche se il proprio corpo è collegato a terra oa terra.
c) Non esporre gli utensili elettrici alla pioggia o all'umidità. L'ingresso di acqua in un utensile elettrico aumenta il rischio di scosse elettriche.
d) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare l'utensile elettrico. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I

cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Quando si utilizza un utensile elettrico all'aperto, utilizzare una prolunga adatta per l'uso all'aperto. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.
f) Se è inevitabile utilizzare un utensile elettrico in un luogo umido, utilizzare un'alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Rimanere attenti, controllare quello che si sta facendo e usare buonsenso quando si usa un utensile elettrico. Non usare l'utensile elettrico quando si è stanchi o sotto l'influenza di droghe, alcool o medicinali. Un momento di disattenzione mentre si usa un utensile elettrico può causare gravi lesioni personali.
b) Utilizzare abiti protettivi. Indossare sempre occhiali protettivi. L'uso di un equipaggiamento protettivo come mascherine antipolvere, calzature antiscivolo,elmetti protettivi o cuffie per l'udito, riduce le lesioni personali.
c) Evitare avviamenti non intenzionali. Accertarsi che l'apparechio sia spento prima di inserire la batteria, afferrare o trasportare l'utensile elettrico. Trasportare un utensile elettrico con il dito sull'interruttore e montare la batteria con l'interruttore in posizione "ON" facilita gli incidenti.
d) Rimuovere ogni chiave o utensile di regolazione prima di azionare l'utensile elettrico. Una chiave o un utensile che rimane a contatto con una parte rotante può provocare lesioni personali.
e) Non sbilanciarsi. Mantenere sempre appoggio ed equilibrio adeguati. Questo permette un controllo migliore dell'utensile elettrico in situazioni inaspettate.
f) Vestirsi in modo appropriato. Non indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti a distanza dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
g) Se vi sono dispositivi da collegare a impianti per l'estrazione e la raccolta di polvere, accertarsi che siano collegati e usati in maniera appropriata. L'uso di questi dispositivi può ridurre i rischi correlati alla polvere.

h) Non lasciare che la familiarità acquisita con l'uso frequente della macchina ti faccia diventare troppo sicuro da ignorare i principi di sicurezza. Un'azione negligente può causare gravi lesioni in una frazione di secondo.

4) Uso e salvaguardia dell'utensile elettrico

a) Non sovraccaricare l'utensile elettrico. Usare l'utensile elettrico adatto al lavoro. L'utensile elettrico adeguato eseguirà il lavoro meglio ed in modo più sicuro, alla velocità per la quale è stato progettato.

b) Non utilizzare l'utensile elettrico se l'interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall'interruttore è pericoloso e deve essere riparato.

c) Rimuovere l'accumulatore dal suo alloggiamento prima di eseguire ogni regolazione o cambio di accessori, o prima di riporre l'utensile elettrico. Queste misure preventive di sicurezza riducono il rischio di avviamento accidentale dell'utensile elettrico.

d) Riporre gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non permettere l'uso dell'utensile elettrico a persone che non abbiano familiarità con l'utensile stesso e con queste istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utilizzatori inesperti.

e) Curare la manutenzione degli utensili elettrici. Verificare che le parti mobili siano allineate e libere nel movimento, che non vi siano rotture di parti e qualsiasi altra condizione che possa influenzare il funzionamento dell'utensile elettrico. In caso di danni, l'utensile elettrico deve essere riparato prima di usarlo. Molti incidenti sono causati da una scarsa manutenzione.

f) Usare l'utensile elettrico e gli accessori relativi secondo le istruzioni fornite, tenendo presente le condizioni di lavoro e il tipo di lavoro da eseguire. L'uso di un utensile elettrico per operazioni diverse da quelle previste può provocare situazioni di pericolo.

g) Tenere le impugnature asciutte, pulite e prive di olio e grasso. Le impugnature scivolose non consentono una manipolazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Uso e precauzioni d'uso degli utensili a batteria

a) Ricaricare solamente con il caricatore specificato dal costruttore. Un caricatore adatto per un tipo di gruppo di batterie può generare un rischio di incendio se utilizzato per altri gruppi di batterie.

b) Utilizzare utensili elettrici solo con i gruppi di batterie specificatamente stabiliti. L'uso di un qualsiasi altro gruppo di batterie può creare il rischio di lesioni e incendi.

c) Quando il gruppo batterie non è in uso, bisogna tenerlo lontano da altri oggettitti di metallo quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono creare un collegamento tra due morsetti. Cortocircuitare i morsetti della batteria può provocare ustioni o incendi.

d) Se è in cattive condizioni, la batteria può perdere del liquido: evitare ogni contatto. Se si verifica un contatto accidentale, sciacquare immediatamente con acqua. Se il liquido entra negli occhi, cercare immediatamente aiuto medico. Il liquido fuoriuscito dalla batteria può provocareirritazioni o ustioni.

e) Non utilizzare un gruppo batterie o uno strumento danneggiato o modificato. Le batterie danneggiate o modificate possono presentare un comportamento imprevedibile con conseguente incendio, esplosione o rischio di lesioni.

f) Non esporre un gruppo batterie al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. NOTA. La temperatura "130 °C" può essere sostituita dalla temperatura "265 °F".

g) Seguire tutte le istruzioni di ricarica e non caricare la batteria al di fuori dell'intervallo di temperatura specificato nelle istruzioni. La carica impropria o a temperature al di fuori dell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio.

6) Assistenza

a) Far riparare l'utensile elettrico da personale qualificato, impiegando solo ricambi originali. Questo permette che venga mantenuta la sicurezza dell'utensile elettrico.

b) Non riparare mai batterie danneggiate. La manutenzione delle batterie deve essere eseguita solo dal produttore o da fornitori di servizi autorizzati.

2.2 NORME DI SICUREZZA SPECIFICHE PER DECESPUGLIATORE DA GIARDINO

1) Addestramento

Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente la macchina. L'inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni.

• Non permettere mai che la macchina venga utilizzata da bambini o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono fissare un'età minima per l'utilizzatore.
• Ricordare che l'operatore o utilizzatore è responsabile di incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà. Rientra nella responsabilità dell'utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.
• Nel caso si voglia cedere o prestare ad altri la macchina, assicurarsi che l'utilizzatore prenda visione delle istruzioni d'uso contenute nel presente manuale.

2) Operazioni preliminari a) Dispositivi protezione individuale (DPI)

• Indossare abiti protettivi aderenti dotati di protezioni antitaglio, guanti antivibrazione, casco, occhiali protettivi, mascherine antipolvere, cuffie di protezione dell'udito e scarpe antitaglio con suole antiscivolo.
• L'impiego di protezioni acustiche può ridurre la capacità di sentire eventuali avvertenze (grida o allarmi). Prestare la massima attenzione a quanto accade attorno all'area di lavoro.

b) Area di lavoro / Macchina

• Ispezionare a fondo tutta l'area di lavoro e togliere tutto ciò che potrebbe venire espulso dalla macchina o danneggiare il dispositivo di taglio/organi rotanti (sassi, rami, fili di ferro, ossi, ecc.).

3) Durante l'utilizzo a) Area di Lavoro

- Lavorare solamente alla luce del giorno o con buona luce artificiale e in condizioni di buona visibilità.

• Allontanare persone, bambini e animali dall'area di lavoro. È necessario che i bambini vengano sorvegliati da un altro adulto.
• Verificare che altre persone si trovino ad almeno 15 metri dal raggio di azione della macchina o ad almeno 30 metri per gli sfalci più gravosi.
• Evitare di lavorare nell'erba bagnata, sotto la pioggia e con rischio di temporali, specialmente con probabilità di lampi.
• Evitare per quanto possibile di lavorare con suolo bagnato o scivoloso o comunque su terreni troppo accidentati o ripidi che non garantiscono la stabilità dell'operatore durante il lavoro.
• Non esporre la macchina alla pioggia o ambienti bagnati. L'acqua che penetra in un utensile aumenta il rischio di scossa elettrica.
• Prestare particolare attenzione alle irregolarità del terreno (dossi, cunette), ai pendii, ai pericoli nascosti e alla presenza di eventuali ostacoli che potrebbero limitare la visibilità.
• Prestare molta attenzione in prossimità di dirupi, fossi o argini.
• Lavorare nel senso trasversale del pendio e mai nel senso salita/discesa, facendo molta attenzione ai cambi di direzione, accertandosi del proprio punto di appoggio e mantenendosi sempre a valle del dispositivo di taglio.
• Quando si utilizza la macchina vicino alla strada, fare attenzione al traffico.

b) Comportamenti

• Durante il lavoro, la macchina deve essere sempre tenuta saldamente a due mani, tenendo l'unità motrice sul lato destro del corpo e il gruppo di taglio al di sotto della linea della cintura. Non estendere eccessivamente le braccia.
• Evitare il contatto del corpo con superfici a massa o a terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di scossa elettrica aumenta se il corpo viene a trovarsi a massa o a terra.
• Assumere una posizione ferma e stabile e mantenere un atteggiamento prudente.
  • Non correre mai, ma camminare.
• Tenere sempre la macchina agganciata all'imbracatura durante il lavoro.
• Tenere sempre mani e piedi lontani dal dispositivo di taglio sia durante l'avviamento sia durante l'utilizzo della macchina.
• Attenzione: l'elemento di taglio continua a ruotare per qualche secondo anche dopo il

suo disinnesto o dopo lo spegnimento del motore.

• Fare attenzione alle possibili proiezioni di materiale causato dal dispositivo di taglio.
• Fare attenzione a non urtare violentemente il dispositivo di taglio contro corpi estranei/ostacoli. Se il dispostivivo di taglio incontra un ostacolo/oggetto si può verificare un contraccolpo (kickback). Questo contatto può causare un rapidissimo scatto in direzione inversa, spingendo il dispostiivo di taglio verso l'alto e verso l'operatore. Il contraccolpo può provocare la perdita di controllo della macchina, con possibili gravissime conseguenze. Per evitare il contraccolpo prendere le appropriate precauzioni specificate qui di seguito:

- Tenere la macchina in modo saldo, a due mani, e mettere il vostro corpo e le braccia in una posizione che vi permetta di resistere alle forze di contraccolpo.

- Non tendere le braccia troppo in alto e non tagliare al di sopra della linea della cintura.

- Utilizzare unicamente i dispositivi di taglio specificati dal costruttore.

- Attenersi alle istruzioni del costruttore che riguardano la manutenzione del dispositivo di taglio.

- Prestare attenzione contro lesioni derivanti da qualsiasi dispositivo predisposto per il taglio della lunghezza del filo.

In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati.

L'esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come «fenomeno di Raynoud» o «mano bianca») specialmente a chi soffre di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modifiche strutturali della pelle. Questi effetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All'insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.

c) Limitazioni all'uso

• La macchina non deve essere utilizzata da persone che non siano in grado di tenerla saldamente con due mani e/o di rimanere stabilmente in equilibrio sulle gambe durante il lavoro.
• Non utilizzare mai la macchina con protezioni danneggiate, mancanti o non correttamente posizionate.
• Non utilizzare la macchina se gli accessori/ utensili non sono installati nei punti previsti.
• Non disinserire, disattivare, rimuovere o manomettere i sistemi di sicurezza/microinterruttori presenti.
• Non utilizzare l'utensile elettrico se l'interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall'interruttore è pericoloso e deve essere riparato.
• Non sottoporre la macchina a sforzi eccessivi e non usare una macchina piccola per eseguire lavori pesanti; l'uso di una macchina adeguata riduce i rischi e migliora la qualità del lavoro.

4) Manutenzione, rimessaggio

Effettuare una regolare manutenzione ed un corretto rimessaggio preserva la sicurezza della macchina ed il livello delle sue prestazioni.

a) Manutenzione

• Non usare mai la macchina con parti usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati.
• Durante le operazioni di regolazione della macchina, prestare attenzione ad evitare che le dita rimangano intrappolate fra il dispositivo di taglio in movimento e le parti fisse della macchina.

Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L'impiego di un elemento di taglio sbilanciato, l'eccessiva velocità di movimento, l'assenza di manutenzione influiscono in modo significativo nelle emissioni sonore e nelle vibrazioni. Di conseguenza è necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manutenzione della macchina, indossare cuffie antirumore, effettuare delle pause durante il lavoro.

b) Rimessaggio

- Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all'interno di un locale.

2.3 BATTERIA / CARICA BATTERIA

IMPORTANTE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specifico libretto della batteria e del carica batteria allegato alla macchina.

• Per caricare la batteria utilizzare solo carica batteria raccomandati dal produttore. Un carica batteria inadeguato può provocare una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria.
• Utilizzare soltanto le batterie specifiche previste per il vostro utensile. L'uso di altre batterie può provocare lesioni e rischio di incendio.
• Accertarsi che l'apparecchio sia spento prima di inserire la batteria. Montare una batteria in un apparecchio elettrico acceso può provocare incendi.
• Tenere la batteria non utilizzata lontana da fermagli per ufficio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare combustioni o incendi.
• Non usare il carica batteria in luoghi con presenza di vapori, sostanze infiammabili o su superfici facilmente infiammabili, come carta, stoffa, ecc. Durante la ricarica, il carica batteria si riscalda e potrebbe provocare un incendio.
• Durante il trasporto degli accumulatori, fare attenzione che i contatti non vengano collegati fra loro e non usare contenitori metallici per il trasporto.

2.4 TUTELA AMBIENTALE

La tutela dell'ambiente deve essere un aspetto rilevante e prioritario nell'uso della macchina, a beneficio della convivenza civile e dell'ambiente in cui viviamo.

Evitare di essere un elemento di disturbo nei confronti del vicinato. Utilizzare la macchina solamente in orari ragionevoli (non al mattino presto o alla sera tardi quando le persone potrebbero essere disturbate).

Seguire scrupolosamente le norme locali per lo smaltimento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi rifiuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta.

Al momento della messa fuori servizio, non abbandonare la macchina nell'ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco- compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattare l'Ente competente per lo smaltimento dei rifiuti domestici o il vostro Rivenditore.

Alla fine della loro vita utile, smaltire le batterie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l'ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio dei materiali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la domanda di materie prime.

2.5 RISCHI RESIDUI

Nonostante tutte le prescrizioni di sicurezza siano rispettate, possono ancora sussistere certi rischi residui che non possono essere esclusi. Dalla tipologia e costruzione della macchina, i potenziali prevedibili pericoli possono essere:

• Proiezioni di materiali che possono lesionare gli occhi;
• Lesione dell'udito, se non viene indossata nessuna protezione acustica.

3. CONOSCERE LA MACCHINA

3.1 DESCRIZIONE MACCHINA E USO PREVISTO

Questa macchina è una attrezzatura da giardinaggio e precisamente un decespugliatore/tagliaerba portatile alimentato a batteria.

La macchina si compone essenzialmente di un motore che aziona un dispositivo di taglio configurato in varie tipologie per assolvere a diverse funzioni.

L'operatore è in grado di reggere la macchina con l'ausilio di una imbracatura e può azionare i comandi principali mantenendosi sempre a distanza di sicurezza dal dispositivo di taglio.

3.1.1 Uso previsto

Questa macchina è progettata e costruita per:

• il taglio dell'erba e vegetazione non legnosa, per mezzo di un filo di nylon racchiuso in una testina porta filo;
• il taglio di erbe alte, sterpi, rametti e arbusti legnosi di diametro fino a 2 cm, con l'ausilio di lame metalliche o plastiche;
• essere utilizzata da un solo operatore.

3.1.2 Uso improprio

Qualsiasi altro impiego, difforme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell'uso improprio (come esempio, ma non solo):

• utilizzare la macchina per spazzare, inclinando la testina porta filo. La potenza del motore può scagliare oggetti e piccoli sassi fino a 15 metri o più, causando danni o provocando lesioni a persone;
• regolarizzare siepi o altri lavori nei quali il dispositivo di taglio non sia utilizzato a livello del terreno;
• tagliare e sminuzzare arbusti, cespugli e fiori;
• potare alberi;
• usare la macchina per il taglio materiali di origine non vegetale;
• usare la macchina con il dispositivo di taglio al di sopra della linea di cintura dell'operatore;

• utilizzare la macchina in giardini pubblici, parchi, centri sportivi, su carreggiate stradali, campi e boschi;

• impiegare dispositivi di taglio diversi da quelli elencati nella tabella “Dati Tecnici”. Pericolo di serie ferite e lesioni.

• utilizzare la macchina in più di una persona.

IMPORTANTE L'uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del costruttore, riversando sull'utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all'utilizzo da parte di consumatori, cioè operatori non professionisti. È destinata ad un "uso hobbistico".

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (Fig. 2). La loro funzione è quella di ricordare all'operatore i comportamenti da seguire per utilizzarla con l'attenzione e la cautela necessari.

Significato dei simboli:

ATTENZIONE! PERICOLO!

Questa macchina, se non usata correttamente, può essere pericolosa per sé e per gli altri.

ATTENZIONE! Prima di usare questa macchina leggere il manuale di istruzioni.

Indossare protezioni acustiche, occhiali e casco di protezione.

Portare guanti e calzature di protezione.

PERICOLO DI PROIEZIONI!

Fare attenzione alle possibili proiezioni di materiale, causato dal dispositivo di taglio, che possono causare gravi lesioni a persone o cose.

TENERE LONTANI GLI ASTANTI! Le persone o gli animali domestici devono essere tenuti ad almeno 15 metri di distanza quando si utilizza la macchina per evitare rischi di proiezione.

Attenzione alla spinta della lama.

Non impiegare lame a sega circolare. PERICOLO: l'utilizzo di lame a sega circolare sui modelli dove non sono previste espone l'utilizzatore a pericolo di lesioni molto gravi o perfino mortali.

Non esporre alla pioggia (o all'umidità).

IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

3.3 ETICHETTA DI IDENTIFICAZIONE PRODOTTO

L'etichetta di identificazione prodotto riporta i seguenti dati (Fig. 1):

1. Livello potenza sonora
2. Marchio di conformità
3. Anno di fabbricazione
4. Tipo di macchina
5. Modello di riferimento del costruttore
6. Numero di matricola
7. Nome e indirizzo del Costruttore
8. Codice articolo

Trascrivere i dati di identificazione della macchina negli appositi spazi dell'etichetta riportata nel retro della copertina.

IMPORTANTE Utilizzare i dati di identificazione riportati sull'etichetta di identificazione prodotto ogni volta che si contatta l'officina autorizzata.

IMPORTANTE L'esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale.

3.4 COMPONENTI PRINCIPALI

La macchina è costituita dai seguenti componenti principali a cui corrispondono le seguenti funzionalità (Fig.1):

A. Motore: fornisce il movimento al dispositivo di taglio tramite l'asta di trasmissione ed il rinvio ad angolo.
B. Asta: collega l'impugnatura posteriore all'unità motrice.

C. Dispositivo di taglio: è l'elemento preposto al taglio della vegetazione

1. Testina porta filo: dispositivo di taglio a filo di nylon.
2. Lama a 3 punte, 4 punte: dispositivo di taglio a disco metallico (nella scatola).

D. Protezione del dispositivo di taglio: è una protezione di sicurezza ed impedisce ad eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina.

E. Impugnatura anteriore: a forma semicircolare, permette il governo della macchina e vi è posta la barriera protezione gamba.

F. Impugnatura posteriore: permette il governo della macchina e vi sono posti i comandi principali di accensione/spegnimento/accelerazione.

G. Manubrio: impugnatura a forma di “corna di bue” posta trasversalmente all’asta e asimmetrica ad essa; permette il governo della macchina e vi sono posti sulla parte destra i comandi principali di accensione/spegnimento/accelerazione.

H. Barriera protezione gamba: è una protezione di sicurezza che previene il contatto involontario con il dispositivo di taglio durante l'uso.

I. Imbracatura: indumento costituito da cinture di stoffa che, passando sopra le spalle, aiuta a sostenere il peso della macchina durante il lavoro.

1. cinghia singola

2. cinghia doppia

J. Punto di attacco (dell'imbracatura): dove va agganciata l'imbracatura alla macchina.

K. Protezione lama (per il trasporto e la movimentazione della macchina): protegge da contatti involontari con il dispositivo di taglio che possono causare gravi lesioni.

L. Batteria (se non fornita con la macchina, vedi par. 15.1 "accessori a richiesta): dispositivo che fornisce corrente elettrica all'utensile; le sue caratteristiche e norme d'uso sono descritte in uno specifico manuale.

M. Carica batteria (accessorio a richiesta, par. 15.2): dispositivo che si utilizza per ricaricare

la batteria. Sono disponibili due modelli di carica batteria: M1 (carica batteria veloce); M2 (carica batteria standard).

N. Zaino portabatterie (accessorio a richiesta. par.15.3): dispositivo che consente l'alloggiamento delle batterie.
O. Cavo di collegamento: cavo che permette di collegare la macchina allo zaino portabatterie.
P. Simulatore di batteria (accessorio a richiesta. par.15.4): dispositivo che se inserito nell'alloggiamento della macchina consente l'utilizzo dello zaino portabatterie.

4. MONTAGGIO

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

Per motivi di magazzinaggio e trasporto, alcuni componenti della macchina non sono assemblati direttamente in fabbrica, ma devono essere montati dopo la rimozione dall'imballo, seguendo le istruzioni seguenti.

⚠️ Lo sballaggio e il completamento del montaggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

4.1 COMPONENTI PER IL MONTAGGIO

Nell'imballo sono compresi i componenti per il montaggio.

4.1.1 Disimballaggio

1. Aprire l'imballo con cautela, con attenzione a non smarrire i componenti.
2. Consultare la documentazione inclusa nella scatola, comprese le presenti istruzioni.
3. Estrarre dalla scatola tutti i componenti non montati.
4. Estarre la macchina dalla scatola.
5. Smaltire la scatola e gli imballi nel rispetto delle normative locali.

⚠️ Prima di effettuare il montaggio, verificare che la batteria non sia inserita nel suo alloggiamento.

4.2 MONTAGGIO DELLE IMPUGNATURE

4.2.1 Montaggio dell'impugnatura anteriore

1. Posizionare l'impugnatura anteriore (Fig. 3.A) sull'asta (Fig. 3.B).
2. Montare la barriera protezione gamba (Fig. 3.C) sull'impugnatura assicurandosi che la stessa sia puntata verso sinistra.
3. Fissare l'impugnatura alla protezione gamba con viti (Fig. 3.D) e dadi (Fig. 3.E).

4.2.2 Montaggio del manubrio

1. Svitare il pomolo centrale (Fig. 4.A) e rimuovere il cappellotto (Fig. 4.B).
2. Inserire il manubrio (Fig. 4.C), avendo cura che i comandi risultino a destra.
3. Orientare il manubrio nella posizione di lavoro più confortevole e bloccarlo mediante il cappellotto (Fig. 4.B) e il pomolo (Fig. 4.A).

NOTA Allentando il pomolo (Fig. 4.A) è possibile ruotare il manubrio per ridurne l'ingombro all'atto dell'immagazzinaggio.

4.3 MONTAGGIO/SMONTAGGIO DEI DISPOSITIVI DI TAGLIO E DELLE SPECIFICHE PROTEZIONI

Indossare guanti di protezione.

IMPORTANTE Ogni qualvolta sia necessario cambiare dispositivo di taglio, rimuovere la batteria dal suo alloggiamento e smontare tutti gli elementi del dispositivo.

4.3.1 Scelta del dispositivo di taglio

Selezionare il dispositivo di taglio più adatto al lavoro da compiere, secondo queste indicazioni di massima:

• la testina porta filo può eliminare erba alta e vegetazione non legnosa in prossimità di recinzioni, muri, fondamenta, marciapiedi, attorno ad alberi ecc. o per pulire completamente una particolare area del giardino
• le lame a 3 punte e 4 punte sono adatte al taglio di sterpaglie e piccoli arbusti fino a 2 cm di diametro.

4.3.2 Montaggio della protezione del dispositivo di taglio

1. Posizionare la protezione (Fig. 5.A) in corrispondenza dei fori del gruppo motore (Fig. 5.B).
2. Serrare a fondo le viti (Fig. 5.C).

NOTA Sulla protezione del dispositivo di taglio è presente il seguente simbolo:

Indica il senso di rotazione del dispositivo di taglio.

4.3.3 Montaggio/Smontaggio del dispositivo di taglio

4.3.3.a Montaggio testina porta filo

1. Premere il pulsante (Fig. 6.A) e tenerlo premuto mentre si ruota la testina fino allo scatto che blocca l'albero motore e tutto il corpo della testina porta filo (Fig. 6.B).
2. Montare la testina porta filo (Fig. 6.B) avvitandola in senso orario.

IMPORTANTE Quando si utilizza la testina porta filo, occorre che sia sempre montato il coltello tagliafilo (Fig. 7.A). La macchina viene consegnata con un diametro di taglio impostato a 38 cm.

4.3.3.b Smontaggio testina porta filo

1. Premere il pulsante (Fig. 6.A) e tenerlo premuto mentre si ruota la testina (Fig. 6.B) fino allo scatto che blocca l'albero motore e tutto il corpo della testina.
2. Smontare la testina portafilo (Fig. 6.B) svitandola in senso antiorario.

4.3.3.c

Montaggio lama a 3 punte, 4 punte

Applicare la protezione alla lama.

1. Montare la lama (Fig. 8.B) e la ghiera esterna (Fig. 8.C) con la parte più larga rivolta verso la lama.
2. Montare la coppa esterna (Fig. 8.D) senza serrare il dado (Fig. 8.E).

3. Premere il pulsante (Fig. 8.A), fare ruotare a mano la lama (Fig. 8.B) fino ad impegnarlo nel foro della ghiera interna, bloccando la rotazione.

4. Avvitare il dado (Fig. 8.E) e, utilizzando la chiave fornita in dotazione, serrarlo a fondo in senso orario.

5. Rimuoverelachiaveperripristinare larotazione.

4.3.3.d Smontaggio lama a 3 punte, 4 punte

Applicare la protezione alla lama.

1. Premere il pulsante (Fig. 8.A), fare ruotare a mano la lama (Fig. 8.B) fino ad impegnarlo nel foro della ghiera interna, bloccando la rotazione.
2. Svitare il dado (Fig. 8.E) in senso antiorario e rimuovere la coppa esterna (Fig. 8.D).
3. Sfilare la ghiera esterna (Fig. 8.C), quindi rimuovere la lama (Fig. 8.B).

4.4 ALLESTIMENTO DELLO ZAINO PORTABATTERIE (SE PREVISTO)

Lo zaino portabatterie arriva già assemblato (Fig.1N) e può essere sganciato dal supporto bretelle (Fig. 9) e trasportato a mano.

Per sganciare lo zaino portabatterie premere i due pulsanti superiori (Fig. 9.A).

Gli alloggiamenti delle batterie si trovano su entrambi i lati dello zaino (Fig. 10)

Sul lato destro dello zaino sono presenti:

• presa cavo (Fig. 11.A)
  • selettore batteria (fig. 11.B)
• una presa USB per la carica di altri dispositivi (es. telefoni cellulari) (Fig.11.C)

Onde evitare la presenza di un cavo libero, esistono dei passaggi su entrambi i lati e nella zona posteriore attraverso i quali far passare il cavo di alimentazione.

5. COMANDI DI CONTROLLO

5.1

PULSANTE

DI

SICUREZZA

(DISPOSITIVO DI DISATTIVAZIONE)

ATTIVAZIONE /

Premendo questo pulsante

(Fig. 12.C, Fig. 13.C) si attiva e disattiva il circuito elettrico della macchina e si illumina il led

corrispondente (Fig. 12.E, Fig. 13.E).

Premendo il pulsante di velocità (Fig. 12.D, Fig. 13.D) si definisce la velocità di taglio e si accendono i 2 led corrispondenti (Fig. 12.F, Fig. 13.F). Se si interrompe il lavoro (senza spegnere la macchina), alla riattivazione ripartirà con la velocità impostata precedentemente.

Luci spente: il circuito elettrico è completamente disattivato (OFF).

IMPORTANTE Durante gli spostamenti non tenere mai il dito sul pulsante per evitare avviamenti accidentali.

L'icona “Attenzione” (Fig. 12.G, Fig. 13.G) si illumina in caso di avaria della macchina (consultare la tabella Identificazione inconvenienti, par. 14).

5.2 LEVA COMANDO ACCELERATORE

Consente di azionare e regolare la velocità del dispositivo di taglio.

L'azionamento della leva comando acceleratore (Fig. 12.A, Fig. 13.A), è possibile solo se contemporaneamente viene premuta la leva di sicurezza acceleratore (Fig. 12.B-M, Fig. 13.B-M).

Il dispositivo di taglio si arresta automaticamente al rilascio della leva comando acceleratore.

5.3 LEVA DI SICUREZZA ACCELERATORE

La leva di sicurezza acceleratore (Fig. 12.B-M, Fig. 13.B-M) consente l'azionamento della leva comando acceleratore (Fig. 12.A, Fig. 13.A).

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

6.1 OPERAZIONI PRELIMINARI

Prima di iniziare a lavorare è necessario effettuare una serie di controlli e di operazioni, per assicurare che il lavoro si svolga in modo proficuo e nella massima sicurezza:

1. accertarsi che la batteria non sia inserita nel suo alloggiamento;
2. mettere la macchina in posizione orizzontale e ben appoggiata sul terreno;
3. selezionare il dispositivo di taglio più adatto al lavoro da compiere (par. 4.3.1);
4. controllare la batteria (par. 6.1.1);
5. indossare correttamente l'imbracatura (par. 6.1.2).

6.1.1 Controllo della batteria

La macchina è fornita senza batteria.

Acquistare la batteria di capacità più adatta alle esigenze operative e procedere alla completa ricarica, seguendo le indicazioni contenute nel libretto della batteria.

L'elenco delle batterie omologate per questa macchina si trova nella tabella "Dati Tecnici".

Prima di ogni utilizzo:

- verificare lo stato di carica della batteria seguendo le indicazioni contenute nel libretto della batteria.

6.1.2 Uso delle imbracature

L'imbracatura deve essere indossata prima di agganciare la macchina all'apposito attacco e le cinghie devono essere regolate secondo l'altezza e corporatura dell'operatore.

Usare sempre una imbracatura adeguata al peso della macchina:

• con macchine di peso inferiore a 7,5 kg, possono essere utilizzati i modelli a cinghia singola o doppia;
• con macchine di peso superiore a 7,5 kg, deve essere utilizzato solo il modello a cinghia doppia.

• Modelli a cinghia singola

L'imbracatura deve essere indossata prima di agganciare la macchina all'apposito attacco.

La cinghia (Fig. 14.A) deve passare sopra la spalla sinistra, verso il fianco destro.

La cinghia deve essere indossata con:

- l'appoggio (Fig. 14.A.1), il moschettone di aggancio della macchina (Fig. 14.A.2). e lo sgancio rapido (Fig. 14.A.3) posti sul lato destro.

• Modelli a cinghia doppia

L'imbracatura deve essere indossata prima di agganciare la macchina all'apposito attacco.

La cinghia (Fig. 14.B) deve essere indossata con:

- l'appoggio (Fig. 14.B.1), il moschettone di aggancio della macchina (Fig. 14.B.2), e lo sgancio rapido (Fig. 14.B.3) posti sul lato destro.

- lo sgancio rapido sul davanti (Fig. 14.B.3);

- l'incrocio delle cinghie sulla schiena dell'operatore (Fig. 14.B.4);

– le fibbie correttamente allacciate (Fig. 14.B.5).

Le cinghie devono essere tese in modo da distribuire uniformemente il carico sulle spalle.

6.1.3 Uso dello zaino (se previsto)

1. Inserire la batteria in uno dei vani presenti sullo zaino portabatterie (Fig. 10) spingendola a fondo fino ad avvertire il "clic" che la blocca in posizione e ne assicura il contatto elettrico;

2. collegare il cavo allo zaino nell'apposita presa (Fig. 11.A) e ruotarlo fino ad avvertire il "clic" che lo blocca in posizione e ne assicura il contatto elettrico;

3. regolare le bretelle e chiudere frontalmente l'imbracatura (Fig. 15).

6.2 CONTROLLI DI SICUREZZA

Eseguire i seguenti controlli di sicurezza e verificare che i risultati corrispondano a quanto riportato nelle tabelle.

Effettuare sempre i controlli di sicurezza a dell'uso.

6.2.1 Controllo generale

Oggetto Risultato
Impugnature (Fig. 1.E; Fig. 1.G).	Pulite, asciutte, fissate correttamente e saldamente alla macchina.
Protezione del dispositivo di taglio (Fig. 1.D).	Fissata correttamente e saldamente alla macchina, non usurata/ deteriorata o danneggiata.
Punto di attacco dell'imbracatura (Fig. 1.J).	Posizionato correttamente .
Viti sulla macchina e sul dispositivo di taglio.	Ben fissate (non allentate).
Dispositivo di taglio (Fig. 1.C.1; Fig. 1.C.2).	Pulito, non danneggiato o usurato.
Lama metallica (se montata) (Fig. 1.C.2).	Ben affilata.

Batteria (Fig. 1.L) Nessun d	anno al suo involucro, nessun trafilamento di liquido.
Passaggi dell'aria di raffreddamento (par 7.3).	Non ostruiti.
Macchina Nessun segno di	danneggiamento o usura.
Leva comando acceleratore (Fig. 12.A Fig. 13.A), leva di sicurezza acceleratore (Fig. 12.B, Fig. 13.B).	Devono avere un movimento libero, non forzato.
Guida di prova Nessuna vibrazione anomala.Nessun suono anomalo.

6.2.2 Test di funzionamento della macchina

Azione Risultato
1. Inserire la batteria nel suo alloggiamento (par. 7.2.3);2. premere il pulsante di sicurezza (Fig. 12.C, Fig. 13.C)	Il led (Fig. 12.E, Fig. 13.E) si deve accendere (circuito elettrico attivato).
1. Avviare la macchina (par. 6.3);2. azionare contemporaneamente la leva comando acceleratore (Fig. 12.A, Fig. 13.A) e la leva di sicurezza acceleratore (Fig. 12.B, Fig. 13.B);3. rilasciare la leva comando acceleratore (Fig. 12.A, Fig. 13.A) e la leva di sicurezza acceleratore (Fig. 12.B, Fig. 13.B).	1. Il dispositivo di taglio non deve muoversi.2. Il dispositivo di taglio deve muoversi.3. Le leve devono tornare automaticamente e rapidamente nella posizione neutra e il dispositivo di taglio si deve fermare.
Premere solamente la leva comando acceleratore (Fig. 12.A, Fig. 13.A).	La leva comando acceleratore rimane bloccata.

Se uno qualsiasi dei risultati si discosta da quanto indicato nelle seguenti tabelle, non utilizzare la macchina! Consegnare la macchina ad un centro di assistenza per i controlli del caso e per la riparazione.

6.3 AVVIAMENTO

6.3.1 Avviamento con batteria

1. Togliere la protezione lama (Fig. 1.K) (se impiegata);

2. accertarsi che il dispositivo di taglio non tocchi il terreno o altri oggetti;

3. inserire correttamente la batteria nel suo alloggiamento (Fig.16.A) (par. 7.2.3);
4. premere il pulsante di sicurezza (Fig. 12.C, Fig. 13.C); azionare contemporaneamente la leva comando acceleratore (Fig. 12.A, Fig. 13.A) e la leva di sicurezza acceleratore (Fig. 12.B-M, Fig. 13 B-M).

6.3.2 Avviamento con simulatore di batteria (se previsto)

1. Togliere la protezione lama (Fig. 1.K);
2. accertarsi che il dispositivo di taglio non tocchi il terreno o altri oggetti;
3. inserire correttamente il simulatore di batteria (Fig. 16.P) nel suo alloggiamento sulla macchina (Fig.16.A)
4. attaccare il cavo di collegamento (Fig. 16.O) al simulatore di batteria
5. selezionare la batteria da attivare attraverso il selettore (Fig. 11.B)
6. premere il pulsante di sicurezza (Fig. 12 C, Fig. 13 C)
7. premere il comando acceleratore (Fig. 12.A, Fig. 13 A); azionare contemporaneamente la leva comando acceleratore (Fig. 12.A, Fig. 13.A) e la leva di sicurezza acceleratore (Fig. 12.B-M, Fig. 13 B-M).

6.4 LAVORO

NOTA Prima di affrontare per la prima volta un lavoro di sfalcio, è opportuno acquisire la necessaria familiarità con la macchina e le tecniche di taglio più opportune provando ad indossare correttamente le imbracature, impugnare saldamente la macchina ed effettuare i movimenti richiesti dal lavoro.

Per operare con la macchina procedere come di seguito descritto:

• agganciare sempre la macchina all'imbracatura correttamente indossata (par. 6.1.2).
  – tenere sempre la macchina saldamente a due mani, tenendo l'unità motrice sul lato destro del corpo e il gruppo di taglio al di sotto della linea della cintura.

NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento.

NOTA L'autonomia della batteria (e quindi la superficie vegetativa tagliabile prima della ricarica) è condizionata da vari fattori descritti al (par. 7.2.1).
NOTA Dopo un minuto di inattività, se accesa, la macchina si spegne automaticamente.

6.4.1 Tecniche di lavoro

6.4.1.a Testina porta filo

Utilizzare SOLO fili di nylon. L'impiego di fili metallici, fili metallici plastificati e/o non adatti alla testina, può causare serie ferite e lesioni.

a. Taglio in movimento (Falciatura)

Procedere con un'andatura regolare, con un movimento ad arco simile alla falce tradizionale, senza inclinare la testina porta filo durante l'operazione (Fig. 17).

Provare dapprima a tagliare alla giusta altezza in una piccola area, per poi ottenere un'altezza di taglio uniforme mantenendo la testina porta filo ad una distanza costante dal terreno.

Per i tagli più gravosi, può essere utile inclinare di circa 30° a sinistra la testina porta filo.

Non operare in questo modo se c'è la possibilità di provocare il lancio di oggetti che possano nuocere a persone, animali o arrecare danni.

b. Taglio di precisione (Rifilatura)

Tenere la macchina leggermente inclinata in modo che la parte inferiore della testina porta filo non tocchi il terreno e la linea di taglio si trovi nel punto desiderato, tenendo sempre il dispositivo di taglio lontano dall'operatore.

c. Taglio in prossimità di recinzioni / fondamenta

Avvicinare lentamente la testina porta filo a recinzioni, picchetti, rocce, muri ecc., senza colpire con forza (Fig. 18).

Se il filo urta un ostacolo consistente può rompersi o consumarsi; se resta impigliato in una recinzione, può tranciarsi bruscamente.

In ogni caso, il taglio attorno a marciapiedi, fondamenta, muri ecc. può causare un'usura del filo superiore al normale.

d. Taglio attorno agli alberi

Camminare attorno all'albero da sinistra verso destra, avvicinandosi lentamente ai tronchi in modo da non urtare il filo contro l'albero e mantenendo la testina porta filo leggermente inclinata in avanti (Fig. 19).

Tenere presente che il filo di nylon può tranciare o danneggiare i piccoli arbusti e che l'urto del filo di nylon contro il tronco di arbusti o alberi con corteccia morbida può danneggiare gravemente la pianta.

6.4.1.b Lama a 3 punte, 4 punte

Iniziare il taglio da sopra la vegetazione, scendendo poi con la lama falciante in modo da tagliare i rami riducendoli in piccoli pezzi (Fig. 20).

6.4.2 Regolazione della lunghezza del filo della testina durante il lavoro

Questa macchina è equipaggiata con una testina a rilascio automatico del filo.

La lunghezza del filo della testina va regolata:
- quando il filo si consuma e diventa più corto;
- quando si avverte una rotazione del motore maggiore del normale;
- quando si nota una diminuzione dell'efficienza di taglio.

Per rilasciare nuovo filo:

• battere la testina porta filo contro il terreno (Fig. 21) con la leva comando acceleratore premuta a fondo corsa;
• il filo viene rilasciato automaticamente e il coltello taglia filo (Fig. 7.A) taglia la lunghezza in eccesso.

6.5 CONSIGLI PER L'UTILIZZO

Durante l'uso, è opportuno rimuovere periodicamente l'erbaccia che avvolge la macchina, in modo da evitare il surriscaldamento del motore (Fig. 1.A), dovuto all'erba impigliata sotto la protezione del dispositivo di taglio (Fig. 1.D).

Procedere come di seguito descritto:

• arrestare la macchina (par. 6.6);
• rimuovere la batteria (par 7.2.2);
• indossare guanti da lavoro;
• rimuovere l'erba impigliata con un cacciavite per permettere che il motore venga correttamente raffreddato.

6.6 ARRESTO

Per arrestare la macchina:

1. rilasciare la leva comando acceleratore (Fig. 12.A, Fig. 13.A);
2. disattivare il pulsante di sicurezza (Fig. 12.C, Fig. 13.C);
3. attendere l'arresto del dispositivo di taglio.

⚠️ Dopo aver arrestato la macchina, occorrono diversi secondi prima che il dispositivo di taglio si arresti.

IMPORTANTE Arrestare sempre la macchina durante gli spostamenti fra zone di lavoro.

Durante gli spostamenti non tenere mai il dito sul pulsante di sicurezza per evitare avviamenti accidentali.

6.7 DOPO L'UTILIZZO

6.7.1 Dopo l'utilizzo con la batteria

• Rimuovere la batteria dalla sua sede (Fig. 22.B) e provvedere alla sua ricarica (par 7.2.2).
• A dispositivo di taglio fermo applicare la protezione lama (Fig. 1.K).
• Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente.
  • Effettuare la pulizia (par. 7.3).
• Controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.

6.7.2 Dopo l'utilizzo con simulatore di batteria (se previsto)

1. Posizionare il selettore dello zaino portabatterie su "OFF" (Fig. 11.B);
2. rimuovere il simulatore di batteria dalla macchina (Fig. 22.P);
3. sfilare lo zaino portabatterie;
4. scollegare il cavo di collegamento dal simulatore di batteria (Fig.22.O) e dallo zaino (fig. 11.A)
5. rimuovere la batteria dallo zaino (Fig. 23) e provvedere alla sua ricarica (par. 7.2.2);
6. lasciare raffreddare il motore prima di collacare la macchina in un qualsiasi ambiente;
7. effettuare la pulizia (par. 7.3);
8. controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.

IMPORTANTE Rimuovere sempre la batteria (par 7.2.2) e montare la protezione lama ogni qualvolta si lascia la macchina inutilizzata o incustodita.

7. MANUTENZIONE ORDINARIA

7.1 GENERALITÀ

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

Prima di iniziare qualsiasi intervento di utenzione:

• arrestare la macchina;
• rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par 7.2.2);
• a dispositivo di taglio fermo applicare la protezione lama (tranne i casi di intervento sulla stessa);
• lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente;
• indossare indumenti adeguati, guanti da lavoro e occhiali di protezione;
• leggere le relative istruzioni.

- Le frequenze ed i tipi di intervento sono riassunti nella “Tabella manutenzioni” (cap. 13). La tabella ha lo scopo di aiutarvi a mantenere in efficienza e sicurezza la vostra macchina. In essa sono richiamati i principali interventi e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verifica.

- L'utilizzo di ricambi e accessori non originali potrebbe avere effetti negativi sul funzionamento e sulla sicurezza della macchina. Il costruttore declina qualsiasi responsabilità in caso di danni o lesioni causati da detti prodotti.

- I ricambi originali vengono forniti dalle officine di assistenza e dai rivenditori autorizzati.

IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro rivenditore o da un centro specializzato.

7.2 BATTERIA

7.2.1 Autonomia della batteria

L'autonomia della batteria (e quindi la superficie vegetativa lavorabile prima della ricarica) è principalmente condizionata da:

a. fattori ambientali, che producono un maggiore fabbisogno di energia:
- taglio con vegetazione densa, alta, umida;
b. comportamenti dell'operatore, che dovrebbe evitare:
- accensioni e spegnimenti frequenti durante il lavoro;
- uso di un dispositivo di taglio o di una tecnica di taglio inadeguata rispetto al lavoro da svolgere (par. 6.4);
- una velocità di taglio non adatta alle condizioni dell'erba da tagliare.

Per ottimizzare l'autonomia della batteria è sempre opportuno:

• tagliare l'erba quando è asciutta;
• impostare una velocità di taglio adeguata alle condizioni dell'erba;
• utilizzare il dispositivo di taglio e la tecnica più appropriata al lavoro da svolgere.

Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile:

• acquistare una seconda batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo;
• acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 15.1).

7.2.2 Rimozione e ricarica della batteria

1. Premere il pulsante di bloccaggio posto nella batteria sulla macchina (Fig. 22.A) o nella batteria sullo zaino (Fig. 23.A) (se previsto);
2. rimuovere la batteria dalla macchina (Fig. 22.B) o dallo zaino portabatterie (Fig. 23.B) (se previsto);
3. inserire la batteria (Fig. 24.A) nel suo alloggiamento del carica batteria (Fig. 24.B);
4. collegare il carica batteria (Fig. 24.B) a una presa di corrente, con tensione corrispondente a quella indicata sulla targhetta;
5. procedere alla completa ricarica, seguendo le indicazioni contenute nel libretto della batteria/carica batteria.

NOTA La batteria è dotata di una protezione che impedisce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C.

NOTA La batteria può essere ricaricata in ogni momento, anche parzialmente, senza il rischio di danneggiarla.

7.2.3 Rimontaggio della batteria sulla macchina

Completata la ricarica:

1. rimuovere la batteria (Fig. 25.A) dal suo alloggiamento nel carica batteria (evitando di mantenerla a lungo sotto carica a ricarica conclusa);
2. scollegare il carica batteria (Fig. 25.B) dalla rete elettrica;
3. inserire la batteria nel suo alloggiamento posto sulla macchina (Fig. 16.A) o in uno degli alloggiamenti dello zaino portabatterie (Fig. 10) (se previsto)
4. spingere a fondo la batteria fino ad avvertire il "clic" che la blocca in posizione e ne assicura il contatto elettrico.

7.3 PULIZIA DELLA MACCHINA E DEL MOTORE

• Pulire sempre la macchina dopo l'uso utilizzando un panno pulito e umido imbevuto di detergente neutro.
• Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto. L'umidità può dare luogo a rischi di scosse elettriche.
• Non utilizzare detergenti aggressivi o solventi per pulire le parti in plastica o le impugnature.
• Per ridurre il rischio di incendio mantenere la macchina ed in particolare il motore liberi da residui d'erba, foglie o grasso eccessivo.
• Per evitare il surriscaldamento e danni al motore o alla batteria, assicurarsi sempre che le griglie di aspirazione dell'aria di raffreddamento (Fig. 26) siano pulite e libere detriti.
• Non usare getti d'acqua ed evitare di bagnare il motore e componenti elettrici.

7.4 DADI E VITI DI FISSAGGIO

• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.
• Controllare regolarmente che le impugnature siano saldamente fissate.

8. MANUTENZIONE STRAORDINARIA

8.1 MANUTENZIONE DEL DISPOSITIVO DI TAGLIO

Durante gli interventi sul dispositivo di taglio, fare attenzione perché il dispositivo di taglio può muoversi, anche se la batteria è rimossa dalla sua sede.

Su questa macchina è previsto l'impiego di dispositivi di taglio riportanti il codice indicato nella tabella Dati Tecnici.

Data l'evoluzione del prodotto, i dispositivi di taglio indicati nella tabella Dati Tecnici potrebbero essere sostituiti nel tempo da altri, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento.

Non toccare il dispositivo di taglio fintanto che non sia stata tolta la batteria e che il dispositivo di taglio non sia completamente fermo.

Attenzione! Pericolo di lesioni a causa di componenti pericolosi in movimento!

8.1.1 Affilatura/Equilibratura della lama

⚠️ Per ragioni di sicurezza, è opportuno che l'affilatura ed equilibratura siano eseguite da un centro specializzato, che dispone della competenza e delle attrezzature idonee ad eseguire l'operazione, senza rischiare di danneggiare la lama e di renderla insicura durante l'utilizzo.

Le lame sono utilizzabili da entrambi i lati. Quando un lato delle punte è usurato, è possibile girare la lama e utilizzare l'altro lato delle punte. Quando entrambi i lati delle punte risultano usurati bisogna far eseguire l'affilatura.

8.1.2 Sostituzione della lama

La lama non deve mai essere riparata, ma è necessario sostituirla appena si notano inizi di rottura o se si supera il limite di affilatura:

Per le operazioni di sostituzione vedi cap. 4.3

8.1.3 Sostituzione del filo della testina porta filo

1. Utilizzare solo filo con diametro 2 mm e tagliare il nuovo filo nella lunghezza indicata (Fig. 27.A).
2. Ruotare la manopola di avvolgimento (Fig. 28.A) fino ad allineare il riferimento posto nella manopola (Fig. 29.B) con il riferimento posto nel corpo testina (Fig. 29.C).
3. Inserire un'estremità del filo (Fig. 29.D) in uno dei due fori di uscita e far fuoriuscire il filo dal foro opposto.
4. Allineare in parti uguali i fili che escono dai due fori.
5. Ruotare la manopola di avvolgimento (Fig. 28.A) seguendo la direzione delle frecce per avvolgere il filo, avendo l'avvertenza di lasciarlo fuoriuscire di circa 150 mm da entrambi i fori (Fig. 28.B).

Nel caso fosse rimasto del filo vecchio all'interno della testina o nel caso si fosse spezzato all'interno, rimuoverlo come di seguito descritto:

1. premere le linguette poste sui lati della testina porta filo, nel punto indicato "PUSH" (Fig. 30.A), e sganciare la parte inferiore della testina (Fig. 30.B);
2. rimuovere il filo rimasto all'interno;
3. riposizionare la bobina (Fig. 31.A) nella sua sede;
4. richiudere la testina agganciando le linguette (Fig. 31.B) nelle apposite fessure (Fig. 31.C), spingendole a fondo fino ad avvertire il "clic" che blocca la parte inferiore della testina (Fig. 31.D) in posizione.

8.2 AFFILATURA TAGLIAFILO

DEL COLTELLO

1. Rimuovere il coltello tagliafilo (Fig. 7.A) dalla protezione del dispositivo di taglio (Fig. 7.B) svitando le viti (Fig. 7.C).
2. Fissare il coltello tagliafilo in una morsa e procedere all'affilatura utilizzando una lima piatta facendo attenzione a mantenere l'angolo di taglio originale.
3. Rimontare il coltello tagliafilo (Fig. 7.A) sulla protezione del dispositivo di taglio (Fig. 7.B) avvitando le viti (Fig. 7.C).

9. RIMESSAGGIO

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

9.1 RIMESSAGGIO DELLA MACCHINA

Quando la macchina deve essere rimessata:

• rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2);
• a dispositivo di taglio fermo applicare la protezione lama;
• lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente;
  • effettuare la pulizia (par. 7.3);
• controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato;

- rimessare la macchina:

• in un ambiente asciutto;
• al riparo dalle intemperie;
• in un luogo inaccessibile ai bambini;
• assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

9.2 RIMESSAGGIO DELLA BATTERIA

La batteria deve essere conservata all'ombra, al fresco e in ambienti privi di umidità.

NOTA In caso di prolungata inattività, ricaricare la batteria ogni due mesi per prolugarne la durata.

10. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare, trasportare la macchina occorre:

• a rrestare la macchina (par. 6.6);
• rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2);
• a dispositivo di taglio fermo applicare la protezione lama;
• indossare robusti guanti da lavoro;
• afferrare la macchina unicamente dalle impugnature e orientare il dispositivo di taglio nella direzione contraria al senso di marcia.

Quando si trasporta la macchina con un automezzo, occorre:

• assicurare adeguatamente la macchina mediante funi o catene;
• posizionarla in modo da non costituire pericolo per nessuno.

11. ASSISTENZA E RIPARAZIONI

Questo manuale fornisce tutte le indicazioni necessarie per la conduzione della macchina e per una corretta manutenzione di base eseguibile

dall'utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in questo manuale devono essere eseguiti presso il vostro Rivenditore o un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie affinché il lavoro sia correttamente eseguito, mantenendo il grado di sicurezza e le condizioni originali della macchina.

Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano in decadimento di ogni forma di garanzia e di ogni obbligo o responsabilità del costruttore.

• Solo le officine di assistenza autorizzate possono effettuare le riparazioni e la manutenzione in garanzia.
• Le officine di assistenza autorizzate utilizzano esclusivamente ricambi originali. I ricambi e gli accessori originali sono stati sviluppati appositamente per le macchine.
• I ricambi e gli accessori non originali non sono approvati, l'impiego di ricambi ed accessori non originali fa decadere la garanzia.
• Si raccomanda di affidare la macchina una volta all'anno ad un'officina di assistenza autorizzata per la manutenzione, l'assistenza e il controllo dei dispositivi di sicurezza.

12. COPERTURA DELLA GARANZIA

La garanzia copre tutti i difetti dei materiali e di fabbricazione. L'utilizzatore dovrà seguire attentamente tutte le istruzioni fornite nella documentazione allegata.

La garanzia non copre i danni dovuti a:

• Mancata familiarizzazione con la documentazione di accompagnamento.
• Disattenzione.
• Uso e montaggio impropri o non consentiti.
• Utilizzo di pezzi di ricambio non originali.
• Utilizzo di accessori non forniti o non approvati dal costruttore.

La garanzia non copre inoltre:

• La normale usura di materiali di consumo come dispositivi di taglio, bulloni di sicurezza.
• Normale usura.

L'acquirente è protetto dalle proprie leggi nazionali. I diritti dell'acquirente previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.

13. TABELLA MANUTENZIONI

Intervento	Periodicità	Note
MACCHINA
Controllo di tutti i fissaggi	Prima di ogni uso	par. 7.4
Controlli di sicurezza / Verifica dei comandi	Prima di ogni uso	par. 6.2
Verifica della protezione del dispositivo di taglio.	Prima di ogni uso	par. 6.2.1
Controllo del dispositivo di taglio	Prima di ogni uso	par. 6.2.1
Verifica dello stato di carica della batteria	Prima di ogni uso	*
Ricarica della batteria	Al termine di ogni uso	par. 7.2.2 *
Pulizia della macchina e del motore	Al termine di ogni uso	par. 7.3
Verifica di eventuali danni presenti sulla macchina. Se necessario, contattare il centro di assistenza autorizzato.	Al termine di ogni uso	-

* Consultare il manuale della batteria/carica batteria.

14. IDENTIFICAZIONE INCONVENIENTI

INCONVENIENTE CAUSA PROBABILE RIMEDIO
1. Attivando il pulsante di sicurezza, le due luci verdi non si accendono	Batteria mancante o non inserita correttamente	Assicurarsi che la batteria sia inserita e ben alloggiata nella sua sede (par. 7.2.3)
2. Attivando il pulsante di sicurezza, il led (Fig. 12.G, Fig. 13.G) lampeggia	Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2)
3. Il motore si arresta durante il lavoro e il led (Fig. 12.G, Fig. 13.G) lampeggia	Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2)
4. Con la leva comando acceleratore e la leva sicurezza acceleratore azionate, il dispositivo di taglio non gira	Macchina danneggiata Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e contattare un Centro Assistenza.
5. Surriscaldamento del motore	Erba impigliata sotto la protezione del dispositivo di taglio	Rimuovere l'erba impigliata (par. 6.5)
6. L'erba si taglia con difficoltà	Il dispositivo di taglio non è in buono stato	Procedere alla manutenzione del dispositivo di taglio (par. 8.1)
7. L'erba si accumula attorno alla sede dell'albero e alla testina porta filo	Si sta tagliando erba alta troppo raso terra	Tagliare l'erba alta con movimento dall'alto verso il basso per evitare che si accumuli.
8. Il filo non viene rilasciato quando si batte la testina porta filo contro il terreno	Il filo è incollato su se stesso Lubrificare con uno spray al silicone
	Non c'è abbastanza filo sulla bobina o filo terminato	Sostituire il filo (cap. 8.1.3)
	Il filo si è consumato ed è troppo corto Tirare il filo mentre si preme sul pulsante di rilascio
	Il filo è ingarbugliato sulla bobina o si è spezzato all'interno	Rimuovere il filo dalla bobina e riavvolgerlo (cap. 8.1.3)
9. Il dispositivo di taglio entra in contatto con un corpo estraneo.	- Arrestare la macchina,	rimuovere la batteria e:- controllare i danni;- controllare se vi sono parti allentate e serrarle;- provvedere alle sostituzioni o riparazioni presso un centro di assistenza autorizzato.
10. Si avvertono rumori e/o vibrazioni eccessive durante il lavoro	Parti allentate o danneggiate. Arrestare la macchina, rimuovere la batteria e:- controllare i danni;- controllare se vi sono parti allentate e serrarle;- provvedere alle sostituzioni o riparazioni presso un centro di assistenza autorizzato.
11. La macchina emette fumo durante il suo funzionamento	Macchina danneggiata Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e contattare un Centro Assistenza.

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro rivenditore.

INCONVENIENTE CAUSA PROBABILE RIMEDIO
12. L'autonomia della batteria è scarsa	Condizioni di utilizzo gravose con maggiore assorbimento di corrente	Ottimizzare l'utilizzo (par. 7.2.1)
	Batteria insufficiente per le esigenze operative	Utilizzare una seconda batteria o una batteria maggiorata (par. 15.1)
	Degrado della capacità della batteria Acquistare una nuova batteria
13. Il carica batteria non effettua la ricarica della batteria	Batteria non inserita correttamente nel carica batteria	Controllare che l'inserimento sia corretto (par. 7.2.2)
	Condizioni ambientali non idonee Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria)
	Contatti sporchi Pulire i contatti
	Mancanza di tensione al carica batteria	Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente
	Carica batteria difettoso Sostituire con un ricambio originale
	- Se l'inconveniente perdura consultare il manuale della batteria / carica batteria
14. La spia (Fig. 12.G, Fig. 13.G) rimane accesa in modalità fissa	Autocontrollo fallito Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e contattare un centro assistenza.
15. La spia (Fig. 12.G, Fig. 13.G) rimane accesa in modalità lampeggiante	Errore di comunicazione della batteria Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e contattare un centro assistenza.
	Rotore bloccato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e contattare un centro assistenza.
	Sovraccarico di corrente Ottimizzare l'utilizzo della macchina.
	PCB surriscaldato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e contattare un centro assistenza.

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro rivenditore.

15. ACCESSORI A RICHIESTA

15.1 BATTERIE

Sono disponibili batterie di diverse capacità, per adattarsi alle specifiche esigenze operative (Fig. 32). L'elenco delle batterie omologate per questa macchina si trova nella tabella "Dati Tecnici".

15.2 CARICA BATTERIA

Dispositivo che si utilizza per ricaricare la batteria: veloce (Fig. 33.A), standard (Fig. 33.B).

15.3 ZAINO PORTABATTERIE

Dispositivo che consente l'alloggiamento di due batterie e fornisce la corrente elettrica necessaria per il funzionamento della macchina.

È fornito del cavo di collegamento alla macchina (Fig. 1.O) e di un selettore (Fig. 11.B) che consente di selezionare una delle due batterie (posizione "1" e "2") e "OFF".

15.4 SIMULATORE DI BATTERIA

Dispositivo che se inserito nell'alloggiamento della macchina consente l'utilizzo dello zaino portabatterie.

INDICE

1. ИНФОРМАЦИЯ ОТ ОБЩ ХАРАКТЕР ..... 1
2. ПРАВИЛА ЗА БЕЗОПАСНОСТ ...... 2
3. ОПОЗНАВАНЕ НА МАШИНАТА .... 7

Maskinen leveres uten batteri.

DICHIARAZIONE CE DI CONFORMITÀ (Istruzioni Originali)

(Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: ST. S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy
2. Dichiara sotto la propria responsabilità, che la macchina:

Decespugliatore/tagliaerba portatile (taglio erba)

a) Tipo / Modello Base: BC 700 Li 48, BC 700 D Li 48
c) Numero di Serie: 22A••TRB000001 ÷ 99L••TRB999999
d) Motore: a batteria

1. È conforme alle specifiche delle direttive:

• MD: 2006/42/EC
• OND: 2000/14/EC, Annex VI-2005/88/EC

e) Ente certificatore: N. 0036 TÜV SÜD Industrie Service GmbH

1. Riferimento alle norme armonizzate:

EN 62841-1:2015 + A11:2022

EN ISO 11806-1:2022

EN 60335-1:2012 + A15:2021

EN 50636-2-91:2014

EN 55014-1:2021

EN 55014-2:2021

g) Livello di potenza sonora misurato: 94,2 dB

h) Livello di potenza sonora garantito: 96 dB

i) Ampiezza di taglio: 38 cm

n) Persona autorizzata a costituire il Fascicolo Tecnico:

ST. S.p.A.

Via del Lavoro, 6

31033 Castelfranco Veneto (TV) - Italia

o) Castelfranco Veneto, 10/01/2024

CEO Stiga Group

Sean Robinson

IT • Il contenuto e le immagini del presente manuale d'uso sono stati realizzati per conto di ST. S.p.A. e sono tutelati da diritto d'autore – E' vietata ogni riproduzione o alterazione anche parziale non autorizzata del documento.
