BRUKSANVISNING SBC 636 D STIGA

7.5 Fastgøringsskruer og -møtrikker ................... 15

• at anvende maskinen som "fejekost",

1. Placér skruemøtrikken (Fig. 3.A) og

1. Placér skruemøtrikken (Fig. 4.A) og

og fjern skruemøtrikken (Fig. 5.B).

1. Placér skruemøtrikken (Fig. 6.A) og

styrestangen (Fig. 7.A) på og stram.

skærm (trådhoved, 3-tands, 4-tands og 8-tands klinge) - Type I

skærm (trådhoved) - Type III

3. Montér trådhovedet (Fig.12.F) ved at skrue

2. Afmontér trådhovedet (Fig. 12.F) ved at skrue

2. Montér trådhovedet (Fig. 12.H) ved at skrue

2. Afmontér trådhovedet (Fig. 12.H) ved at skrue

1. Fjern høreværnene (Fig. 16.A) fra de to ender

af transmissionens eksible rør (Fig. 16.B). De to ender er ikke ens.

2. Fjern beskyttelseshætten (Fig. 17.A) fra det

(Fig.18.I) og (Fig.18.L).

3. påfør fedt ved at dreje akslen manuelt,

BRUKSANVISNINGEN Bruksanvisningen har noen avsnitt som inne- holder spesielt viktig sikkerhets- eller driftsinfor- masjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning: MERK eller VIKTIG presiserer og supple- rer det som er forklart  tidligere  for å forhindre at  maskinen ødelegges, eller at det oppstår skader. Symbolet angir fare. Manglende overhod av advarslene kan føre til personskader, skader på tredjeparter og/eller ødeleggelser. De avsnittene som er merket med en rkant med stiplet grå ramme angir ekstrautstyr som ikke nnes på alle modellene som beskrives i denne bruksanvisningen. Kontroller om ekstrautstyret nnes på din modell. Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til bru- kerens arbeidsposisjon.

3.1 Beskrivelse av maskinen og beregnet bruk .... 4

4.2 Montering av håndtakene ............................... 7

4.3 Valg av klippeinnretning og vern ..................... 7

4.4 Montering av klippeinnretningens vern ........... 8

4.5 Montering/demontering av klippeinnretningen 8

4.6 Montering av drivstangen (modeller med delt

5.6 Knapp til innsprøytingskommandoen (Primer)

7.4 Rengjøring av maskinen og motoren ............ 15

8.5 Vedlikehold av klippeinnretningen ................ 16

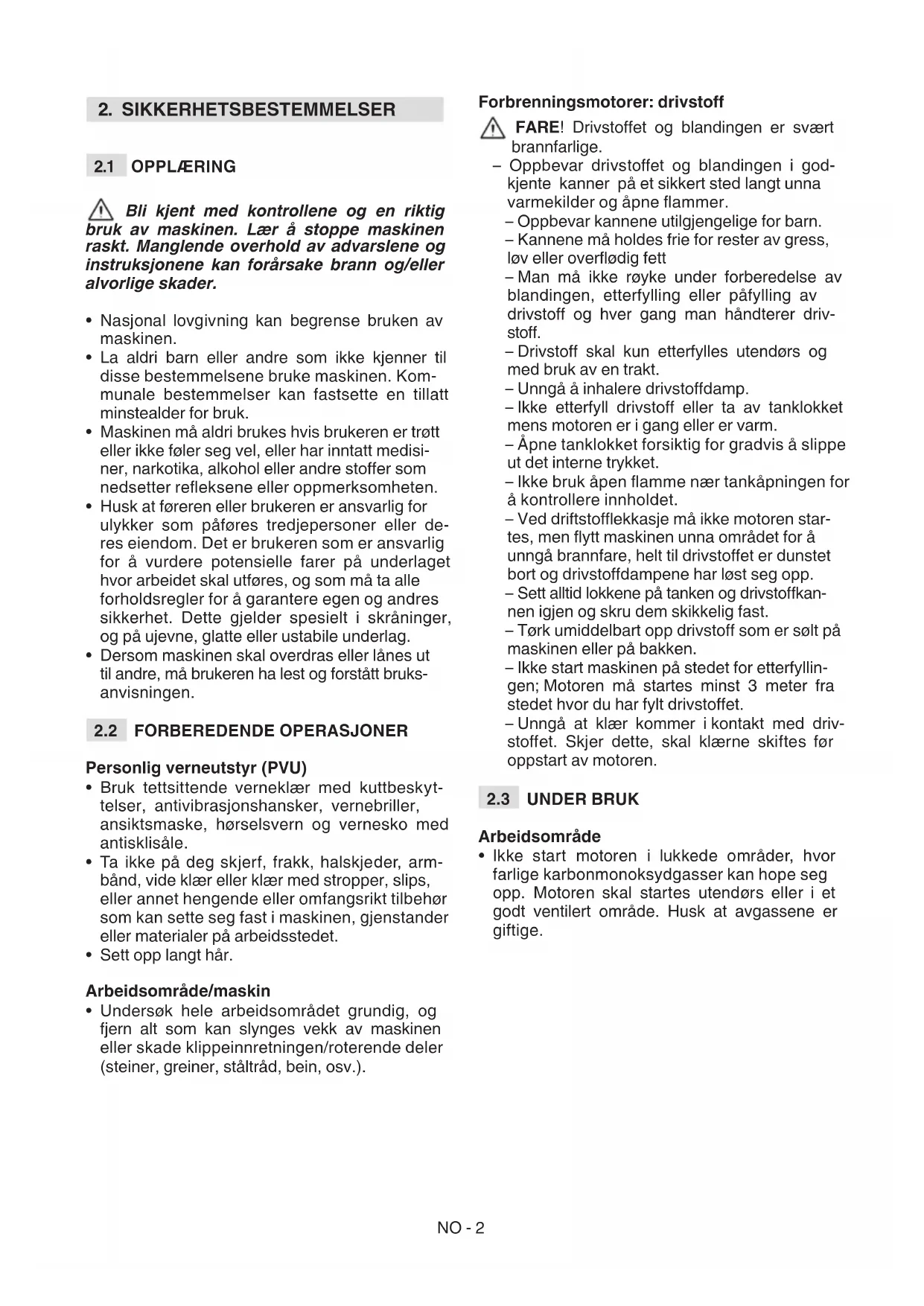

Bli kjent med kontrollene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• Nasjonal lovgivning kan begrense bruken av maskinen.

• La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kom- munale bestemmelser kan fastsette en tillatt minstealder for bruk.

• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisi- ner, narkotika, alkohol eller andre stoer som nedsetter reeksene eller oppmerksomheten.

• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjepersoner eller de- res eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.

• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruks- anvisningen.

• Bruk tettsittende verneklær med kuttbeskyt- telser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.

• Ta ikke på deg skjerf, frakk, halskjeder, arm- bånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.

• Sett opp langt hår. Arbeidsområde/maskin

• Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/roterende deler (steiner, greiner, ståltråd, bein, osv.). Forbrenningsmotorer: drivsto FARE! Drivstoet og blandingen er svært brannfarlige. – Oppbevar drivstoet og blandingen i god- kjente kanner på et sikkert sted langt unna varmekilder og åpne ammer. – Oppbevar kannene utilgjengelige for barn. – Kannene må holdes frie for rester av gress, løv eller overødig fett – Man må ikke røyke under forberedelse av blandingen, etterfylling eller påfylling av drivsto og hver gang man håndterer driv- sto. – Drivsto skal kun etterfylles utendørs og med bruk av en trakt. – Unngå å inhalere drivstodamp. – Ikke etterfyll drivsto eller ta av tanklokket mens motoren er i gang eller er varm. – Åpne tanklokket forsiktig for gradvis å slippe ut det interne trykket. – Ikke bruk åpen amme nær tankåpningen for å kontrollere innholdet. – Ved driftstoekkasje må ikke motoren star- tes, men ytt maskinen unna området for å unngå brannfare, helt til drivstoet er dunstet bort og drivstodampene har løst seg opp. – Sett alltid lokkene på tanken og drivstokan- nen igjen og skru dem skikkelig fast. – Tørk umiddelbart opp drivsto som er sølt på maskinen eller på bakken. – Ikke start maskinen på stedet for etterfyllin- gen; Motoren må startes minst 3 meter fra stedet hvor du har fylt drivstoet. – Unngå at klær kommer i kontakt med driv- stoet. Skjer dette, skal klærne skiftes før oppstart av motoren.

• Ikke start motoren i lukkede områder, hvor farlige karbonmonoksydgasser kan hope seg opp. Motoren skal startes utendørs eller i et godt ventilert område. Husk at avgassene er giftige.NO - 3

• Ved oppstart av maskinen må ikke lydpotten, og dermed eksosgassen, rettes mot brenn- bare materialer.

• Ikke bruk maskinen i eksplosjonsfarlige omgi- velser, i nærheten av brennbare væsker, gass eller støv. Elektriske kontakter eller mekaniske gnisninger kan generere gnister som kan an- tenne støv eller damper.

• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.

• Hold personer, spesielt barn, og dyr unna ar- beidsområdet. Barn må holdes under oppsyn av en voksen.

• Kontroller at andre personer benner seg minst 15 m fra maskinens aksjonsradius, eller minst 30 m fra de aller farligste klippeoppgavene

• Unngå så langt som mulig å arbeide på vått el- ler glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer bruke- rens stabilitet under arbeidet.

• Vær spesielt oppmerksom på ujevnheter i ter- renget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.

• Vær meget forsiktig i nærheten av grøfter, skrenter eller volder.

• Arbeid på tvers i skråninger og aldri oppover/ nedover. Vær veldig forsiktig når du endrer ret- ning. Sørg for godt fotfeste og hold alltid klip- peinnretningen vendt nedover

• Vær oppmerksom på trakken når maskinen brukes i nærheten av vei. Adferd

• Hold godt fast i maskinen med begge hender under arbeidet, hold motorenheten på høyre side av kroppen og klippeanordningen under beltehøyde

• Innta en fast og stabil posisjon, og gå forsiktig frem.

• Løp aldri, men gå rolig.

• Hold alltid maskinen spent fast til selene under arbeidet.

• Hold alltid hender og føtter langt fra klippeinn- retningen, både under start og bruk av maski- nen.

• Advarsel: Klippeenheten fortsetter å rotere i et par sekunder selv etter at den frakoblet, eller etter at motoren er slått av

• Vær oppmerksom på materialet som kan slyn- ges ut pga. klippeinnretningens bevegelse.

• Unngå å støte klippeinnretningen hardt mot fremmedlegemer/hindringer. Hvis klippeinn- retningen støter mot en hindring/gjenstand, kan det oppstå et tilbakeslag (kickback). Den- ne kontakten kan forårsake et svært hurtig rykk i motsatt retning som skyver klippeinnretnin- gen oppover og mot brukeren. Tilbakeslaget kan medføre tap av kontroll over maskinen og få svært alvorlige konsekvenser. Ta følgende nødvendige forholdsregler for å unngå tilba- keslag: – Hold maskinen godt fast med begge hen- der, og hold kroppen og armene i en stilling som gjør det mulig å motstå kraften fra et tilbakeslag. – Ikke strekk armene for langt, og ikke kutt høyere enn beltehøyde. – Bruk kun klippeinnretninger i samsvar med produsentens spesikasjoner. – Hold deg til produsentens anvisninger for vedlikehold av klippeinnretningen.

• Pass på å unngå skader fra redskapet brukt til å kutte tråden.

• Advarsel: klippeinnretningen fortsetter å rotere også etter at motoren er slått av.

• Ikke ta på motordeler da disse varmes opp un- der bruk. Fare for brannskader.

• For å unngå brannfare må ikke maskinen etter- lates med varm motor blant løv eller tørt gress.

• Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maski- nen fjernes fra stedet for å unngå ere skader; Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og henvende deg til legevakten for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjen- stander, personer eller dyr.

• Støy- og vibrasjonsnivået oppgitt i denne bruksanvisningen er maskinens maksimale bruksverdier. Bruk av en dårlig innstilt klippe- innretning, for høy hastighet og manglende vedlikehold, påvirker støyutslipp og vibrasjo- ner betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vi- brasjonsbelastninger. Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.NO - 4

• Overeksponering for vibrasjoner kan for- årsake lesjoner og nevrovaskulære forstyr- relser (også kjent som "Raynouds fenomen" eller "likngre"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptome- ne kan omfatte hendene, håndleddene og n- grene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan for- sterkes av lave omgivelsestemperaturer og/ eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk mas- kinen mindre og oppsøk lege. Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller holde balansen mens arbeidet pågår.

• Maskinen må aldri brukes hvis vernene er ska- det, mangler eller ikke er riktig plassert.

• Ikke endre innstillinger på motoren og ikke la den oppnå overturtall. Hvis motoren drives med for stor omdreiningshastighet, øker risiko- en for personskade.

• Ikke utsett maskinen for overdrevne belast- ninger, og bruk aldri en liten maskin til å utføre tungt arbeid; Bruk av en egnet maskin reduse- rer risikoene og forbedrer kvaliteten på arbei- det.

2.4 VEDLIKEHOLD, LAGRING OG TRANS-

PORT Et jevnt vedlikehold og en riktig lagring oppretthol- der maskinens sikkerhet og ytelsesnivå. Maskinen må aldri brukes med slitte el- ler ødelagte deler. Ødelagte eller slitte deler skal byttes ut og aldri repareres. Bruk kun originale reservedeler: bruk av reservedeler som ikke er originale og/eller ikke riktig mon- tert reduserer maskinens sikkerhet og kan medføre ulykker eller personskader. Produ- senten fraskriver seg enhver forpliktelse eller ansvar for dette. Vedlikehold

• For å redusere risikoen for brann, kontroller jevnlig at det ikke er lekkasje av olje og/eller drivsto.

• Under justeringer av maskinen, må du passe på og unngå at ngrene klemmes mellom klip- peinnretningen og maskinens faste deler. Lagring

• Maskinen må ikke oppbevares med drivsto i tanken i et rom hvor drivstodampene kan nå åpne ammer, gnister eller kraftige varmekil- der.

• For å redusere brannfaren må ikke beholdere med avfall oppbevares innendørs.

• Unngå å forstyrre nabolaget. Bruk alltid maski- nen på rimelige tidspunkt (ikke tidlig på morge- nen eller sent på kvelden når det kan forstyrre naboene).

• Følg nøye lokale forskrifter for avhending av emballasje, oljer, drivsto, ltre, ødelagte de- ler eller elementer med stor miljøbelastning; Dette avfallet må ikke kastes med hushold- ningsavfallet, men kildesorteres og leveres til miljøstasjoner som sørger for resirkulering av materialene.

• Følg nøye de kommunale bestemmelsene for avfallsbehandling.

• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et inn- samlingsstasjon i henhold til gjeldende kom- munale bestemmelser.

REGNET BRUK Denne maskinen er et verktøy, til hobbybruk, for hagearbeid, nærmere bestemt en bærbar gres- strimmer/kanttrimmer med termisk motor. Maskinen består i hovedsak av en motor som, med hjelp av en rørbeskyttet overføringsaksel og med vinkelgir, aktiverer en klippeinnretning kon- gurert i forskjellige typologier for å utføre forskjel- lige funksjoner. Brukeren er i stand til å holde maskinen ved hjelp av seler, og kan aktivere hovedkontrollene ved hele tiden å holde seg på sikker avstand fra klip- peinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• klipping av gress og vegetasjon, unntatt trær, ved hjelp av en nylontråd i en trådspoleNO - 5

• klipping av høyt gress, tørrgrener og busker med grendiameter inntil 2 cm, ved hjelp av knivblader av metall eller plast

Enhver annen bruk enn oppgitt ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke be- grenset til, følgende:

• bruke maskinen til å børste vekk;

• trimming av hekker eller annet arbeid hvor klip- peinnretningen ikke brukes på bakkenivå,

• bruk av maskinen med klippeinnretningen høy- ere enn brukerens beltehøyde;

• bruk av maskinen til klipping av annet materia- le enn vegetasjon;

• bruk av andre klippeinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner;

• bruk av maskinen sammen med ere personer. VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra et- hvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personska- der eller skader på tredjepersoner.

3.2 SIKKERHETSSYMBOLER

Det nnes forskjellige symboler på maski- nen (Fig.2). Symbolene skal minne operatøren om riktig fremgangsmåte for forsiktig bruk og med de nødvendige forholdsregler. Symbolenes betydning: ADVARSEL! FARE! Maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig. ADVARSEL! Les bruksanvisningen før maskinen tas i bruk. Operatøren som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselsvern, vernebriller og vernehjelm. Bruk vernehansker og vernesko! SPRUTFARE! Hold personer og husdyr på minst 15 m avstand når maskinen brukes! Klippeinnretningens maksimale hastighet. Ikke bruk sirkelsagblader. Fare: Bruk av sirkelsagblader på modeller hvor disse ikke skal brukes, utsetter brukeren for risiko for svært alvorlige, også dødelige, skader. ADVARSEL! Bensin er antennelig. La motoren avkjøles i minst 2 minutter før etterfylling. Vær oppmerksom på trykket fra knivbladet. ADVARSEL! Hold deg i trygg avstand fra varme overater. VIKTIG Klistremerker som er ødelagt eller ule- selig må byttes ut. Be om nye klistremerker hos et  autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONS-

MERKE Identitetsmerket til produktet gir følgende opplys- ninger (Fig. 1):NO - 6

2. Typegodkjenningsmerke

3. Produksjonsår / måned

6. Produsentens navn og adresse

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1 ): A. Motoren: driver klippeinnretningen med hjelp av drivstangen og vinkelenheten. B. Drivstangen: inne i denne er drivakselen, som overfører rotasjonsbevegelsen til vinke- lenheten.

C. Vinkelenheten: er endestykket til drivstan- gen som overfører bevegelse til klippeinnret- ningen. D. Klippeinnretning: er elementet som klipper gress

1. Trådholder: klippeinnretning med nylon-

2. Blad med 3 spisser, 4 spisser og 8 spis-

ser: klippeinnretning med metallskive.

F. Fremre håndtak: halvsirkelformet, gjør det mulig å styre maskinen og beskyttelsen for beina er plassert der. G. Bakre håndtak: gjør det mulig å styre maskinen og her er hovedkontrollene installert. H. Beskyttelse for bein: det er en sikkerhetsbeskyttelse som hindrer utilsiktet kontakt med klippeinnretningen under bruk.

I. Styre: formet som oksehorn og plassert

på tvers og asymmetrisk på akselen; det brukes for å styre maskinen og på høyre side nnes hovedkontrollknappene for å slå på/slå av/akselerasjon. J. Display: vises informasjoner om maskinens funksjon og vedlikehold av denne. K. Festepunkt (for selen): hvor selen festes til maskinen. L. Sele: plagg som består av storemmer som, ved å gå over skuldrene, hjelper med å støtte opp maskinens vekt under arbeidet.

M. Knivbladvern (for transport og håndtering av maskinen): beskytter mot utilsiktet kontakt med klippeinnretningen som kan forårsake alvorlige skader.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse  bestemmelsene  må  nøye  overhol- des for å unngå alvorlige risikoer eller farer. Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene etter å ha fjernet emballasjen. Utpakking og fullføring av monteringen må foretas på en jevn og solid overate, med god nok plass til å ytte maskinen og embal- lasjen. Bruk alltid egnet utstyr. Bruk ikke mas- kinen før alle indikasjoner i avsnittet "MON- TERING" har blitt fullført.NO - 7

1. Åpne emballasjen forsiktig og pass på at in-

gen av delene forsvinner

3. Ta alle deler som ikke er montert ut av esken.

2. Bruk skruene (Fig. 3 C) for å

montere det fremre håndtaket med benbeskyttelsen (Fig. 3.B). Pass på at de to vibrasjonsdempende skallformede platene holdes på plass (Fig.3.D).

1. Skru av den midtstilte knotten (Fig. 5.A)

og ta av festeanordningen (Fig. 5.B).

2. Før inn styret (Fig. 5.C) og sørg

for at kommandoknappene benner seg på høyre side.

2. Før inn styret (Fig. 6.B) og sørg

for at kommandoknappene benner seg på høyre side.

3. Vri styret i den mest behagelige

posisjonen og blokker det med skruene (Fig. 6.C).

på drivstangen (Fig. 7.B) og sørg for at kommandoknappene benner seg på høyre side.

Til hver klippeinnretning må det være et egnet vern, som oppgitt i tabellen Tekniske data. Velg den klippeinnretningen som er best egnet til arbeidet som skal gjøres, i samsvar med disse generelle anvisningene:

• Trådspolen kan fjerne høyt gress og vegeta- sjon, unntatt trær, i nærheten av gjerder, veg- ger, grunnmurer, fortau, rundt trær, osv., eller for å trimme et bestemt område av hagen;NO - 8

• blad med 3 spisser, 4 spisser og 8 spisser egner se for klipping av kratt og små busker opptil 2 cm i diameter;

• sagblad (hvis tillatt) egner seg for kutting av tremateriale og av små trær. VIKTIG   Hver  gang  det  er  nødvenidg  å  skifte  klippeinnretning, skal alle delene til innretningen demonteres.

4.4.1 Montering av klippeinnretningens

3. Fest vernet (Fig. 8.C) ved å stramme skruene

helt (Fig. 8.A). MERK På klippeinnretningens vern  (Fig. 8.E) finnes følgende symbol: Angir klippeinnretningens rotasjonsretning.

4.4.2 Montering av klippeinnretningens

3. Fest vernet (Fig. 9.C) ved å stramme skruene

helt (Fig. 9.A). MERK På  klippeinnretningens  vern  (Fig. 9.E) finnes følgende symbol: Angir klippeinnretningens rotasjonsretning.

4.4.3 Montering av klippeinnretningens

vern (trådspole) - Type III

1. Ta av beskyttelsesknotten (Fig. 10.A) i den

med skruene og boltene (Fig. 10.E) som føl- ger med. MERK På  klippeinnretningens  vern  (Fig. 10.C) finnes følgende symbol: Angir klippeinnretningens rotasjonsretning.

4.4.4 Montering av klippeinnretningens

vern (med sagblad, hvis tillatt) Dette vernet må ikke brukes på de andre klippeinnretningene.

1. Fjern vernet som eventuelt er brukt

på de andre klippeinnretningene.

3. Fest vernet (Fig. 11.B) ved å

på akselen i angitt retning, og sørg for at spo- rene festes korrekt med sporene til vinkelen- heten (Fig. 12.B).

2. Sett nøkkelen (Fig. 12.C) inn i hullet på vinke-

lenheten (Fig. 12.D) og drei ringmutteren ma- nuelt ved å trykke på nøkkelen (Fig. 12.C) helt til rotasjonen blokkeres.

4. Ta ut nøkkelen (Fig.12. C) for å starte opp ro-

tasjonen igjen. VIKTIG   Når trådspolen brukes må alltid vernet  (Fig.  12.E)  være  montert  med  trådkutteren  (Fig.  32.A.).

lenheten (Fig. 12.D) og drei ringen manuelt ved å trykke på nøkkelen (Fig. 12.C) helt til rotasjonen blokkeres.

2. Fjern trådspolen (Fig. 12.F) ved å skru den av

1. Bruk en egnet nøkkel og blokker rotasjonen av

1. Bruk en egnet nøkkel og blokker rotasjonen av

akselen (Fig. 12.G).

2. Fjern trådspolen (Fig. 12.H) ved å skru den av

5. Ta ut nøkkelen (Fig. 13.E, Fig. 14.E) for å nulls-

ser, 4 spisser, 8 spisser og sagblad

1. Trekk ut stoppstiften (Fig. 15.A) og skyv den

nedre delen av stangen (Fig. 15.B) helt til stoppstiften (Fig. 15.A) klikker på plass i hullet (Fig. 15.C) på stangen. Innføringen kan lettes ved å vri den nedre delen (Fig. 15.B) litt i de to retningene; Innføringen er fullført når stiften (Fig. 15.A) er satt helt inn.

1. Ta av beskyttelseshettene (Fig. 16.A) i de to

endene på den eksible drivstangen (Fig. 16.B). Vær oppmerksom på at de er forskjel- lige.

2. Ta av beskyttelsespluggen (Fig. 17.A) på den

utstikkende stangen (Fig. 17.B) fra det bakre håndtaket (Fig. 17.C)

3. Sett enden med åpningen (Fig.17.D) inn i den

utstikkende stangen (Fig. 17.B) fra det bakre håndtaket (Fig. 17.C) og fest den med skruen (Fig. 17.E), og pass på at den er festet skik- kelig.

4. Trykk på stiften (Fig.18.A) og sett den eksible

stangen (Fig.18.B) inn på plass i drivenheten (Fig.18.C).

5. Slipp ut stiften (Fig.18.A) for å feste enden av

6. Trekk ut gummivernet (Fig.18.D) og trekk

7. Åpne vernet til akselerasjonskabe-

1. sett maskinen i rett posisjon og godt plassert

til arbeidet som skal gjøres (avsn. 4.3);

3. fyll på med drivsto. For forberedelse av blan-

Remmene må justeres avhengig av operatørens høyde og kroppsbygging.

• Modeller med enkel rem Man må ta på selen før maskinen hektes i festet. Remmen (Fig. 20.A) må gå over den venstre skul- deren, mot den høyre hoften. Remmen må benyttes med: – støtteinnretningen (Fig. 20.A.1)., karabin- kroken for feste av maskinen (Fig. 20.A.2). og hurtigutløseren (Fig. 20.A.3) plassert på høyre side.

• Modeller med doble remmer Man må ta på selen før maskinen hektes i festet. Remmen (Fig. 20.B) må brukes sammen med: – støtteinnretningen (Fig.20.B.1), karabin- kroken for feste av maskinen (Fig. 20.B.2) og hurtigutløseren (Fig. 20.B.3) plassert på høyre side; – hurtigutløseren foran (Fig. 20.B.4); – remmene krysses på operatørens rygg (Fig. 20.B.6); – spennene er riktig festet (Fig. 20.B.5). Remmene må strammes slik at de fordeler belast- ningen likt på begge skuldrene. VIKTIG Ved fare, fra koble maskinen med hur- tigutløseren (Fig. 20.B.3).

• Modeller med ryggsekk Ta på ryggsekken etter at maskinen er slått på. Ryggsekken (Fig. 20.C) må brukes sammen med: – skulderremmene på operatørens skuldre (Fig. 20.C.1); – spennene riktig festet (Fig. 20.C.2). – karabinkroken på høyre side (Fig. 20.C.3); – hurtigutløseren foran (Fig. 20.C.4); Remmene må strammes slik at de fordeler belast- ningen likt på begge skuldrene. VIKTIG Ved fare, løsne selen med hurtigutløse- ren (Fig. 20.C.4).

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene. En sikkerhetskontroll skal alltid gjen- nomføres før bruk.

6.2.1 Generell kontroll

Tema Resultat Håndtak (Fig. 1.F, Fig. 1.G, Fig. 1.I) Rene, tørre, festet riktig og skikkelig til maskinen. Beskyttelse for klippeinnretning. (Fig. 1.E.1, Fig. 1.E.2) Tilpasset klippeinnretningen, festet godt på riktig måte til maskinen, ikke slitt/ forringet eller ødelagt. Selens festepunkt (Fig. 1.K) Riktig plassert Hurtigutløser (Fig. 20.A.3, Fig. 20.B.3, Fig. 20.C.4) Eektiv. Denne gjør det mulig å raskt løsne maskinen i tilfelle en farlig situasjon oppstår. Skruer på maskinen og på klippeinnretningen Godt festet (ikke løsnet) Klippeinnretning (Fig. 1.D.1, Fig. 1.D.2, Fig. 1.D.3 ) Ikke skadet eller slitt. Metallblad (hvis montert) (Fig. 1.D.2, Fig. 1.D.3) Godt slipt Luftlter (Fig. 29.C) Ren Elektriske ledninger og tennpluggens ledning Intakte for å unngå gnister. Tennpluggens hette (Fig. 19.H) Intakt og riktig montert på tennpluggenNO - 12

6.2.2 Funksjonstest av maskinen

Handling Resultat Start maskinen (avsn. 6.3 ) Klippeinnretningen (Fig. 1.D.1, Fig. 1.D.2, Fig. 1.D.3,) skal ikke bevege seg når motoren er på laveste hastighet. Betjen akseleratorens kontrollspak (Fig. 19.B), og sikkerhetspak (Fig. 19.C) samtidig. Spakene må beveges fritt og uten å bruke krefter. Slipp opp akselera- torens kontrollspak (F ig. 19.B) og sikker- hetspak (Fig. 19.C) Spakene må automa- tisk og raskt gå tilbake i nøytral stilling og motoren må gå tilbake til minste hastighet. Trykk påakselerasjons- spaken (Fig. 19.B) akselerasjonsspaken blok- keres (Fig. 19.B). Betjen motorens start/ stopp - bryter (Fig. 19.A) Bryteren må kunne ytte seg fra en posisjon til en annen på en enkel måte. Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mu- lig å bruke maskinen! Lever maskinen inn til et servicesenter for nødvendige kontroller og reparasjon.

1. still maskinen stabilt på bakken;

2. ta av klippeinnretningens vern (Fig. 1.M) (hvis

(hvis brukt) ikke berører bakken eller andre gjenstander.

Med kaldstart menes når man starter maskinen etter at motoren har vært slått av i minst 5 minutter, eller etter at man har fylt drivstoff. VIKTIG   For  å  unngå  deformasjoner  må  ikke  drivstangen brukes som håndstøtte eller støtte for  kneet under oppstart. VIKTIG   For å unngå ødeleggelser må man ikke  dra tauet helt ut og ikke la det bli dratt bortover kanten til  tauets  styrehull.  Slipp  håndtaket sakte  opp for å unngå at tauet går tilbake på en ukon- trollert måte

1. Kontroller at bryteren (Fig. 19.A) er i posisjon

Koble inn choken ved å sette spaken på «B» (Fig. 19.E).

3. Trykk på knappen til innsprøytningskomman-

doen (19) 10 ganger for innsprøyting av for- gasseren. Sørg for å dekke til hullet med nge- ren når kommandoen trykkes ned.

4. Hold maskinen godt nede på bakken og med

en hånd på motorenheten, for ikke å miste kontroll under oppstart (Fig. 21).

5. Dra sakte i starthåndtaket 10-15 cm helt til du

kjenner noe motstand. Dra enda mer helt til du hører de første smell.

6. kun for modeller med choke:

Koble ut choken ved å sette spaken på «A» (Fig. 19.E).

7. Dra igjen i starthåndtaket helt til motoren star-

8. Trykk raskt på akseleratorens akselerasjons-

Følg punktene 1 - 2 - 3 - 4 - 6 - 7 i den foregående prosedyren for å starte maskinen når den er varm (straks etter at motoren er blitt stanset).

• hold alltid godt fast i maskinen med begge hen- der, og hold motorenheten på høyre side av kroppen og klippeenheten under beltehøyde.

Bruk KUN nylontråder. Bruk av metalltrå- der, plastbelagte metalltråder og/eller tråder som ikke passer til spolen, kan forårsake al- vorlige skader og lesjoner. Maskinen må ikke brukes til å børste ved å bøye trådspolen. Motorkraften kan slynge ut gjenstander og småsteiner opp til 15 m eller lenger, og forårsake ødeleggelser eller personskader. a. Klipping i bevegelse (skjæring) Fortsett jevnt fremover med en buebevegelse, som ved bruk av en tradisjonell vanlig ljå, uten å bøye trådspolen (Fig. 22). Prøv først å klippe i riktig høyde på et lite område, for deretter å oppnå en jevn klippehøyde ved å holde trådspolen i en konstant høyde over bakken. For tyngre klipping kan det være hensiktsmessig å bøye trådspolen ca. 30° mot venstre. Ikke gå frem på denne måten dersom det er risiko for utslynging av gjenstander som kan skade personer, dyr eller eiendom. b. Finklipping (trimming) Hold maskinen lett bøyd, slik at trådspolens nedre del ikke berører bakken og kuttelinjen er på ønsket sted. Klippeinnretningen må alltid holdes langt unna brukeren. c. Klipping i nærheten av gjerder/grunnmu- rer Flytt trådspolen langsomt inntil gjerder, plugger, steiner, vegger, osv., uten å tree dem med kraft (Fig. 23). Hvis tråden treer et solid hinder, kan tråden øde- legges eller slites, og hvis den hekter seg fast i et gjerde, kan den plutselig kuttes av. Klipping rundt fortau, grunnmurer, vegger, osv. kan uansett forårsake en større slitasje på tråden enn normalt. d. Klipping rundt trær Gå rundt treet fra venstre mot høyre, og nærme deg langsomt stammen slik at du ikke slår tråden mot treet. Hold trådspolen bøyd lett fremover (Fig. 24). Husk at nylontråden kan kutte eller skade mindre busker, og at nylontrådens slag mot stammen på busker eller trær med myk bark kan gi planten al- vorlige skader.

6.4.1.b Blad med 3 spisser, 4 spisser og 8

spisser Begynn klippingen på toppen av vegetasjonen og beveg deg nedover med knivbladet for å kutte gre- nene i små biter Fig. 25).

6.4.1.c Sagblad (hvis tillatt)

Ved bruk av sagbladet, der det er tillatt, må man alltid montere den spesielle beskyt- telsen (kap. 4.4.2). Bladet må alltid være godt slipt for å redusere risikoen for tilbakeslag. Når små trær skal kuttes, planlegg retnin- gen treet skal falle og ta i betraktning vind- retningen. For å oppnå et godt resultat under kutting av små trær, er det nødvendig å kutte med en rask beve- gelse, med motoren på maksimal hastighet, rettet mot grenen eller stammen som skal kuttes. Unngå å bruke høyre side av bladet for på denne siden er det stor fare for tilbakeslag eller at bladet stanser på grunn av skifte av rotasjonsretningen (Fig. 26).

6.4.2 Regulering av trådlengden under ar-

beidet Denne maskinen er utstyrt med en spole med halvautomatisk oppslipp av tråden. Lengden på tråden ved spolen må reguleres: – når tråden er slitt og blir kortere – når man merker en rotasjon ved mo- toren som er sterkere enn normalt – når man merker en minsking i eektiviteten ved kutt.NO - 14 For å slippe opp ny tråd:

• slå trådspolen mot bakken (Fig. 27) med kon- trollspaken til akseleratoren trykket helt inn

• tråden slippes automatisk opp og kniven kut- ter tråden (Fig. 32.A)kutter lengden som er til overs.

Under bruk anbefales det å periodisk fjerne gress som vikler seg inn i maskinen, for å unngå at mo- toren overopphetes (Fig. 1.A) på grunn av gress som har satt seg fast under klippeinnretningens vern (Fig. 1.E.1, Fig 1.E.2). Gå frem som beskrives herunder: – stopp maskinen (avsn. 6.6); – ta av tennplugghetten (Fig. 19.H); – bruk arbeidshansker – fjern gresset som sitter fast, slik at motoren kan kjøle seg ned på riktig måte. MERK I løpet av de første 6-8 driftstimene, unngå å kjøre motoren på maksimal hastighet.

Gjør følgende for å stoppe maskinen:

• slipp opp akselerasjonsspaken (Fig. 19.B) og still motoren i minstehastighet i noen sekunder;

• sett bryteren (Fig. 19.A) i posisjon «O»;

• Vent til at klippeinnretningen stopper. Etter å ha stilt maskinen på minste has- tighet, tar det ere sekunder før klippeinnret- ningen stanser. VIKTIG Stopp alltid maskinen når  du  ytter maskinen  fra  et  arbeidsområde til  et annet. Motoren kan være svært varm like et- ter at den er slått av. Ikke rør. Det er fare for brannskader.

• Når klippeinnretningen står stille, skal knivbl- advernet settes på.

• La motoren kjøles ned før maskinen settes bort til oppbevaring.

• Utfør rengjøring (avsn. 7.4).

• ta av tennplugghetten (Fig. 19.H);

• sett på knivbladvernet når klippeinnretnin- gen er stoppet (bortsett fra ved inngrep på selve knivbladet);

• la motoren kjøle seg ned før maskinen set- tes bort til oppbevaring

• bruke egnede klær, arbeidshansker og vernebriller

• Hyppighet og type vedlikeholdsinngrep er opp- gitt i "Vedlikeholdstabell" (se kap. 13). Tabellen vil hjelpe deg med å holde maskinen eektiv og sikker. I tabellen angis de viktigste inngre- pene og hvor ofte de skal utføres. Utfør opp- gaven i samsvar med det aktuelle intervallet.

• Bruk av ikke originale reservedeler og tilbe- hør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skyldes oven- nevnte produkter.

• Originale reservedeler leveres av serviceverk- steder og autoriserte forhandlere.NO - 15 VIKTIG   Alt  vedlikeholds-  og  justeringsarbeid  som ikke er beskrevet i denne bruksanvisningen skal foretas av din forhandler eller et spesialverk- sted.

7.2 FORBEREDELSE AV BLANDINGEN

Denne motoren er utstyrt med en motor med to tidsfunksjoner og krever en blanding av bensin og motorolje. VIKTIG Ved bruk av bare bensin vil skade mo- toren og garantien vil falle fra. VIKTIG   Bruk bare drivsto og motorolje av høy  kvalitet for å opprettholde god yteevne og garan- tere varigheten til de mekaniske delene.

7.2.2 Oljens egenskaper

Bruk alltid syntetisk olje av høy kvalitet og spesi- kk for motorer med to tidsfunksjoner. Hos din forhandler nner du oljer som er spesielt beregnet for denne type motor og som kan garan- tere god beskyttelse. VIKTIG   For prosentandelene av olje og bensin  som skal brukes, se tabellen "TEKNISKE DATA".

7.2.3 Forberedelse og oppbevaring av

VIKTIG Blandingen kan eldes. Lag ikke for sto- re blandinger for å unngå at det legger seg igjen  rester. VIKTIG Beholderne med blandingen og bensi- nen må holdes adskilt og  godt merket for ikke å  blande dem under bruk. VIKTIG Beholderne til blandingen og bensinen skal rengjøres periodevis for å unngå at det lagrer  seg rester.

7.3 PÅFYLLING AV DRIVSTOFF

Før du utfører etterpåfylling:

1. rist godt tanken med blandingen;

2. plasser masknen på et jevnt og stabilt under-

lag, med tanklokket på oppsiden (Fig. 19.G). MERK På lokket til drivstofftanken  (Fig. 19.G) finnes følgende symbol: Drivstotank.

3. Rengjør tanklokket og området rundt for å

unngå at det kommer skitt med under påfyl- dingen.

4. Åpne tanklokket forsiktig for gradvis å slippe

5. Bruk en trakt under påfylling og unngå å fylle

TOREN Rengjør alltid maskinen etter bruk. For å redusere brannfaren: – maskinen og særlig motoren må holdes fri for gress, blader eller overødig fett; – sylinderens vinger skal rengjøres ofte med bruk av trykkluft og området til lyddemperen skal rengjøres for is, småkvister, blader og andre rester. For å unngå overoppheting og skader på motoren, må rillene på kjøleluftinntaket alltid holdes rene og frie for is og rester.

7.5 FESTESKRUER OG -MUTRER

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikker å bruke.

• Kontroller jevnlig at håndtaket er festet skikke- lig.NO - 16

Smør med litiumbasert fett. Fjern skruen (Fig. 28.A) og tilsett fettet mens akse- len roterer helt til fettet kommer ut; sett inn skruen igjen (Fig. 28.A).

3. påfør fett ved å dreie akselen manuelt helt til

fettet fordeles jevnt på hele overaten; gjen- monter deretter alt (avsn. 4.6)

8.3 RENHOLD AV LUFTFILTER

VIKTIG   Rengjøring av luftlteret er helt grunn- leggende for maskinens levetid og drift. Maskinen må ikke brukes uten lter eller med et skadet l- ter, for ikke å påføre ugjenopprettelige skader på  maskinen. Rengjøring må utføres hver 15. arbeidstime.

• Type I For å rengjøre lteret:

1. skru av skruene (Fig. 29.B), ta av lokket (Fig.

29.A) og fjern lterelementet (Fig. 29.C);

2. blås med trykkluft fra innsiden for å fjerne

støv og rester (Fig. 30.C.);

3. sett tilbake lterelementet (Fig. 29.C) og lok-

ket (Fig. 29.A), og skru igjen skruene (Fig. 29.B).

• Type II For å rengjøre lteret:

1. løsne knotten (Fig. 29.B), ta av lokket (Fig.

29.A) og ta ut lterelementet (Fig. 29.C);

2. blås med trykkluft fra innsiden for å fjerne

støv og rester (Fig. 30.C.);

3. sett tilbake lterelementet (Fig. 29.C) og lok-

ket (Fig. 29.A), og skru igjen knotten (Fig. 29.D).

Periodevis skal tennpluggen tas av og rengjøres for eventuelle rester, med bruk av en metallbørste (Fig. 31). Kontroller og gjenopprett riktig avstand mellom elektrodene (Fig. 31). Sett tilbake tennpluggen og stram den helt igjen med bruk av nøkkelen som følger med. Tennpluggen må skiftes ut med en som har like egenskaper i tilfelle brente elektroder eller skadet isoleringsmateriale, og i alle tilfeller hver 100. drift- stime.

KLIPPEINNRETNINGEN Under håndtering av klippeinnretningen, pass på at ikke klippeinnretningen beveger på seg, selv om ledningen til tennpluggen er frakoplet. I denne maskinen skal det brukes klippeinnretnin- ger med artikkelnummeret oppgitt i tabellen Tek- niske data. På grunn av produktutvikling kan klippeinnretnin- ger oppgitt i tabellen Tekniske Data med tiden bli erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon. Ikke ta på klippeinnretningen før tenn- pluggen er koplet ut og klippeinnretningen har stoppet helt. Bruk vernehansker.

8.5.1 Sliping/Justering av knivbladet

Av sikkerhetsmessige årsaker bør slipin- gen og balanseringen utføres av et spesial- verksted med egnet kompetanse og utstyr til oppgaven for å unngå at knivbladet skades eller blir farlig å bruke. Bladet med 3 spisser, 4 spisser og 8 spisser kan brukes på begge sider. Når spissene på en side er slitte, er det mulig å snu knivbladet og bruke den andre siden av spissene. Når knivbladet er slitt på begge sider, må det sli- pes.NO - 17 Bytte av knivblad er ikke reversibel og kan derfor kun brukes på en side.

8.5.3 Bytte av tråden i trådholderen

• Type I Følg sekvensen som vist i (Fig. 33).

• Type II Kutt den nye tråden med lengden som indikert (Fig. 34.A).

av de to utgangshullene og dra tråden ut fra hullet.

6. Juster trådene som kommer ut fra de to hul-

i pilretningen for å rulle opp tråden, men la 175 mm tråd stikke ut fra begge hullene (Fig. 36.B). Hvis gammel tråd har blitt igjen inne i spolen, eller hvis tråden har blitt revet av inne i hullet, må den fjernes på følgende måte:

1. trykk ikene på hver side av trådspolen, i

punktet merket med "PUSH" (Fig. 37.A), og hekt av den nedre delen av spolen (Fig. 37.B);

2. fjern tråden som sitter igjen inne i hullet

3. sett spolen på plass (Fig. 38.A) i setet

4. lukk spolen ved å feste ikene (Fig. 38.B) i

åpningene (Fig. 38.C), og trykk helt til du hø- rer “klikket”, som fester den nedre delen av spolen (Fig. 38.D) på plass.

8.6 SLIPING AV TRÅDKUTTEREN

1. Ta trådkutteren (Fig. 32.A) ut av vernet

og slip med en at l. Pass på å opprettholde den originale kuttevinkelen.

HET Hvis klippeinnretningen beveger seg med motoren på minstehastighet, kontakt for- handleren for en riktig justering av motoren:

Forgasseren er justert i fabrikken for maksimal yteevne i enhver brukssituasjon, med et minimum av utslipp av giftige gasser og i overensstemmel- se med gjeldende lovgivning. Ved dårlig funksjon, kontakt din forhandler for en kontroll av motorens forgasser.

VIKTIG Se avsn. 2.4 for sikkerhetsbestemmel- sene ved lagring. Disse bestemmelsene må nøye  overholdes for å unngå alvorlige risikoer eller farer. Når maskinen skal lagres i mer enn 2-3 måneder, må du ta visse forholdsregler for å unngå proble- mer når arbeidet tas opp igjen, og varige moto- skader. Før maskinen settes til lagring:

het helt til den stopper, slik at alt drivstoet i forgasseren forbrukes.

5. Rengjør maskinen skikkelig.

– på et tørt sted, – beskyttet mot dårlig vær, – med knivbladvernet korrekt satt på; – utilgjengelig for barn. – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet. Når maskinen skal settes i bruk igjen, gjør den i stand slik som indikert i kapittel “6. Bruk av mas- kinen".NO - 18

10. FLYTTING OG TRANSPORT

Når maskinen yttes eller transporteres, skal føl- gende utføres: – Stopp maskinen. – Ta av tennplugghetten (Fig. 19.H). – Bruk kraftige arbeidshansker. – Når klippeinnretningen står stille, skal kniv- bladvernet settes på. – Hold bare fast i maskinen ved håndtakene, og rett klippeinnretningen i motsatt retning av bevegelsesretningen. Gjør følgende ved transport av maskinen på et kjøretøy: – plasser maskinen slik at den ikke utgjør en fare for noen; – Fest den skikkelig til transportmidlet med tau eller kjettinger for å unngå at den kan velte og drivsto kan lekke ut.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige in- dikasjoner for å betjene maskinen, samt informa- sjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppga- ver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverk- sted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sik- kerhets- og driftsnivå. Inngrep utført ved uautoriserte verksteder eller av ukvaliserte personer fører til bortfall av garantien, og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre repa- rasjoner og vedlikehold i garantitiden.

• Autoriserte serviceverksteder bruker uteluk- kende originale reservedeler. Originale reser- vedeler og tilbehør har blitt utviklet spesikt for disse maskinene.

• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbe- hør gjør at garantien utgår.

• Det anbefales å levere maskinen inn til et au- torisert serviceverksted for vedlikehold, assis- tanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og produksjons- feil. Brukeren må nøye følge alle vedlagte instruk- sjoner. Garantien dekker ikke feil som skyldes:

• Manglende kjennskap til vedlagt dokumenta- sjon.

• Feil eller upassende bruk og montering.

• Bruk av uoriginale reservedeler.

• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten. Dessuten dekker garantien ikke:

• Normal slitasje av forbruksmaterialer som klip- peinnretninger og sikkerhetsbolter.

• Normal slitasje. Kjøperen er beskyttet av gjeldende lover. Kjøpe- rens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.NO - 19

13. VEDLIKEHOLDSTABELL

Hyppighet Inngrep MASKIN MOTOR Kontroll av alle fester (se kap. 7.5) Sikkerhets- kontroller/ kontroll av be- tjeningsutstyr (se kap. 6.2) Generell rengjøring og kontroll (se kap. 7.4) Smøring av vinkelenheten og den eksible stangen (se kap. 8.1, 8.2) Kontroll/ etterfylling av drivsto (se kap. 7.3) Generell rengjøring og kontroll (se kap. 7.4) Rengjøring av luftlter (se kap. 8.3) Utskifting av luftlter (se kap. 8.3) Rengjøring av tennplugg (se kap. 8.4). Bytte av tennplugg (se kap. 8.4). Skruefeste eksospotte * Utskifting av luftlter * Rengjøring av sylinderens utløpsåpning og sylinder- ribbene * Før hver bruk

• Inngrep som skal utføres av din forhandler eller av et godkjent serviceverksted.NO - 20

men er svak. Luftlter tilstoppet Rengjør og/eller skift ut lteret (se avsn. 8.3). Problemer med forgasseren Kontakt et autorisert servicesenter.

5. Kvelning av motoren Oppstartsknotten er brukt ere

ganger mens starteren er på, Ta ut tennpluggen (Fig. 31) og dra forsiktig i håndtaket til starttauet (Fig. 19.I) for å fjerne overødig drivsto; tørk derfor elektrodene til tennpluggen og monter den tilbake på motoren.

6. Klippeinnretningen

beveger seg med motoren på minstehastighet Feiljustering av forgasseren Kontakt et autorisert servicesenter.

7. Maskinen vibrerer

på unormalt vis Deler er ødelagte eller har løsnet. Stopp maskinen og kople fra ledningen til tennpluggen (Fig. 19.H,). Kontroller om det nnes skader. Kontroller om det nnes deler som har løsnet, og stram dem godt. Sørg for at kontroller, utskiftninger eller reparasjoner utføres ved et autorisert servicesenter.

8. Maskinen har slått borti

en ukjent gjenstand Deler er ødelagte eller har løsnet. Stopp maskinen og kople fra ledningen til tennpluggen (Fig. 19.H,). Kontroller om det nnes skader. Kontroller om det nnes deler som har løsnet, og stram dem godt. Sørg for at kontroller, utskiftninger eller reparasjoner utføres ved et autorisert servicesenter. Hvis problemene vedvarer etter å ha utført disse utbedringene, må du ta kontakt med forhandleren.PL - 1

4.7 Montering av den exibla

7.2.2 Oljans egenskaper

8.5.1 Slipning/balansering av bladet
