BRUGSANVISNING SBC 636 D STIGA

Bærbar, håndholdt motordreven buskrydder BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT  Indeholder detaljer  eller  yderligere  uddybning  af  forudgående  angivelser for at undgå beskadigelse af maskinen,  materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: “Se Fig. 2.C” eller blot “(Fig. 2.C)”. Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet ADVARSEL!: LÆS INSTRUKTIONSBOGEN OMHYGGELIGT IGENNEM, FØR DU TAGER DENNE MASKINE I BRUG. Opbevares til eventuel senere brug.

3.1 Beskrivelse af maskinen og dens tilsigtede

anvendelse ..................................................... 4

3.2 Sikkerhedsmærkning ..................................... 5

4.3 Valg af klippeanordningen og af den specikke

beskyttelse ..................................................... 7

4.4 Montering af klippeanordningens skærm ....... 7

4.5 Montering/afmontering af klippeanordningen . 8

4.6 Montering af transmissionsrøret (modeller med

adskillelig stang)............................................. 9

4.7 Montering af det eksible rør til transmissionen

5.3 Sikkerhedshåndtag til hastighedsregulator... 10

5.6 Betjeningsknap til spædningsanordning

7.3 Påfyldning af brændstof ............................... 15

8.5 Vedligeholdelse af klippeanordning .............. 16

8.6 Slibning af trådskærekniven ......................... 16

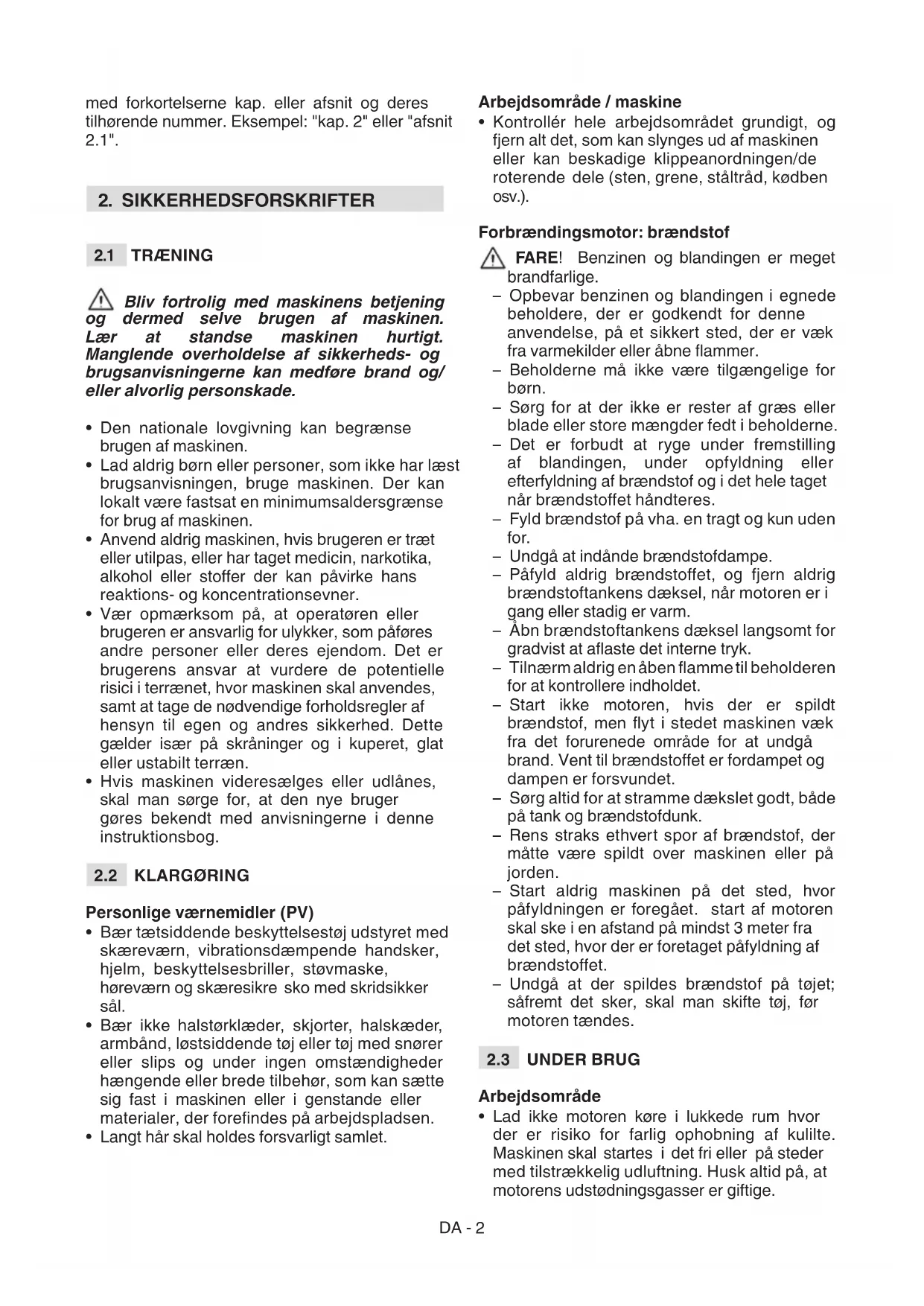

med forkortelserne kap. eller afsnit og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsnit 2.1".

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/ eller alvorlig personskade.

• Den nationale lovgivning kan begrænse brugen af maskinen.

• Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.

• Anvend aldrig maskinen, hvis brugeren er træt eller utilpas, eller har taget medicin, narkotika, alkohol eller stoer der kan påvirke hans reaktions- og koncentrationsevner.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

Personlige værnemidler (PV)

• Bær tætsiddende beskyttelsestøj udstyret med skæreværn, vibrationsdæmpende handsker, hjelm, beskyttelsesbriller, støvmaske, høreværn og skæresikre sko med skridsikker sål.

• Bær ikke halstørklæder, skjorter, halskæder, armbånd, løstsiddende tøj eller tøj med snører eller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forendes på arbejdspladsen.

• Langt hår skal holdes forsvarligt samlet. Arbejdsområde / maskine

• Kontrollér hele arbejdsområdet grundigt, og fjern alt det, som kan slynges ud af maskinen eller kan beskadige klippeanordningen/de roterende dele (sten, grene, ståltråd, kødben osv.). Forbrændingsmotor: brændstof FARE! Benzinen og blandingen er meget brandfarlige. – Opbevar benzinen og blandingen i egnede beholdere, der er godkendt for denne anvendelse, på et sikkert sted, der er væk fra varmekilder eller åbne ammer. – Beholderne må ikke være tilgængelige for børn. – Sørg for at der ikke er rester af græs eller blade eller store mængder fedt i beholderne. – Det er forbudt at ryge under fremstilling af blandingen, under opfyldning eller efterfyldning af brændstof og i det hele taget når brændstoet håndteres. – Fyld brændstof på vha. en tragt og kun uden for. – Undgå at indånde brændstofdampe. – Påfyld aldrig brændstoet, og fjern aldrig brændstoftankens dæksel, når motoren er i gang eller stadig er varm. – Åbn brændstoftankens dæksel langsomt for gradvist at aaste det interne tryk. – Tilnærm aldrig en åben amme til beholderen for at kontrollere indholdet. – Start ikke motoren, hvis der er spildt brændstof, men yt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til brændstoet er fordampet og dampen er forsvundet. – Sørg altid for at stramme dækslet godt, både på tank og brændstofdunk. – Rens straks ethvert spor af brændstof, der måtte være spildt over maskinen eller på jorden. – Start aldrig maskinen på det sted, hvor påfyldningen er foregået. start af motoren skal ske i en afstand på mindst 3 meter fra det sted, hvor der er foretaget påfyldning af brændstoet. – Undgå at der spildes brændstof på tøjet; såfremt det sker, skal man skifte tøj, før motoren tændes.

• Lad ikke motoren køre i lukkede rum hvor der er risiko for farlig ophobning af kulilte. Maskinen skal startes i det fri eller på steder med tilstrækkelig udluftning. Husk altid på, at motorens udstødningsgasser er giftige.DA - 3

• Under start af maskinen må man ikke rette lydpotten og hermed udstødningsgassen mod brandfarlige materialer.

• Maskinen må ikke anvendes i eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektriske kontakter eller mekanisk gnidning kan skabe gnister, som kan antænde støv eller dampe.

• Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.

• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen.

• Kontrollér, at andre mennesker bender sig i en afstand på mindst 15 meter fra maskinens arbejdsradius, eller mindst 30 meter ved vanskelige klipninger.

• Undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.

• Vær særligt opmærksom på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.

• Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde.

• Arbejdet skal altid foregå på tværs af skråningen, og aldrig op og ned. Pas godt på retningsskiftene, og sørg for sikkert fodfæste og for at arbejdspositionen er bag på klippeanordningen.

• Vær opmærksom på trakken, når maskinen anvendes i nærheden af vejen. Betjening

• Under arbejdet skal maskinen altid fastholdes med begge hænder, med motorenheden på kroppens højre side og klippeanordningen under bæltestedet.

• Antag en fast og stabil stilling og udvis varsomhed.

• Du bør altid gå med maskinen, ikke løbe.

• Under arbejdet skal maskinen altid være fastspændt til bæreselen.

• Hold altid hænder og fødder væk fra klippeanordningen, både under opstart og under drift af maskinen.

• Advarsel: klippeanordningen fortsætter med at dreje i få sekunder efter at den er frakoblet eller efter slukning af motoren.

• Pas på eventuel udslyngning af materiale forårsaget af klippeanordningen.

• Vær forsigtig med ikke at støde klippeanordningen voldsomt mod fremmedlegemer/forhindringer. Hvis klippeanordningen kommer i kontakt med en forhindring/en genstand, kan der opstå tilbageslag (kickback). Denne kontakt kan forårsage et meget hurtigt slag i den modsatte retning og skubbe klippeanordningen opad og mod brugeren. Tilbageslaget kan medføre, at brugeren mister herredømmet over maskinen med mulighed for yderst alvorlige konsekvenser. For at undgå risikoen for tilbageslag skal man træe de herunder anførte forholdsregler: – Hold godt fast i maskinen med to hænder og hold kroppen og armene i en stilling som gør det muligt at modstå tilbageslagets kraft. – Hold ikke armene for højt, og skær ikke over hoftehøjde. – Brug udelukkende de klippeanordninger som er angivet af producenten. – Overhold producentens vedligeholdelsesvejledning for klippeanordningen.

• Pas på muligheden for kvæstelser fra enhver form for anordning til skæring af tråden.

• Advarsel: klippeanordningen fortsætter med at dreje rundt, også efter at motoren er slukket.

• Rør ikke ved dele af motoren som under driften bliver varme. Risiko for forbrænding.

• For at undgå brandrisiko må maskinen ikke efterlades i umiddelbar nærhed af tørre blade eller græs eller andet brandbart materiale, mens motoren er varm.

• Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer. yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

• Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret klippeanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer; vedligehold maskinen, bær høreværn og hold pauser under arbejdet.

• Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynaud’s fænomen" eller "hvide ngre), specielt hos personer, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og ngre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, aarvningDA - 4 og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge. Begrænsninger ved brug

• Maskinen må ikke anvendes af personer, der ikke er i stand til at holde den fast med begge hænder og/eller personer, der ikke er i stand til at opretholde en stabil balance under arbejdet.

• Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsesanordninger.

• Indvirk aldrig på motorindstillingen og lad den aldrig køre ved for højt omdrejningstal. Hvis man lader motoren kører ved for høje omdrejningstal stiger risikoen for personskader.

• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne. Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres. Der må kun anvendes originale reservedele: ved anvendelse af ikke-originale reservedele eller ved forkert montage, kompromitteres maskinens sikkerhed og der kan opstå brand eller personskade. Producenten frasiger sig ethvert ansvar. Vedligeholdelse

• For at reducere brandrisikoen skal det med jævne mellemrum kontrolleres, at der ikke er olie og/eller brændstoækager.

• Vær forsigtig i forbindelse med justering af maskinen for at undgå at klemme ngrene mellem klippeanordningen og maskinens faste dele. Opmagasinering

• Anbring ikke en maskine med brændstof i tanken i et rum, hvor brændstofdampen kan nå en amme, en gnist eller en varmekilde.

• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

2.5 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).

• Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, olie, brændstoer, batterier, ltre, slidte dele og andre komponenter, som kan påvirke miljøet. disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter brug.

• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser.

Denne maskine er et redskab til havepleje og navnlig en bærbar buskrydder/kantskærer med forbrændingsmotor beregnet til hobbybrug. Maskinen består hovedsageligt af en motor, som via en transmissionsaksel, der er indesluttet i et rør, og et vinkelgear driver en klippeanordning der er kongureret i forskellige typologier, for at udføre forskellige funktioner. Brugeren kan bære maskinen i en bæresele for at kunne have fuld kontrol over maskinen i sikker afstand af klippeanordningen.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til:

• skæring af græs og ikke-træagtige vegetation vha. en nylonsnor, som sidder i et trådhoved;

• skæring af højt græs, ukrudt, mindre grene og træagtige buske med en diameter på op til 2 cm, ved hjælp af klinger i metal eller plastik;

• skæring af trædele og fældning af små træer (kun med savklinge, hvis tilladt),

• kun at blive brugt af én bruger.DA - 5

3.1.2 Utilsigtet brug

Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende):

• at anvende maskinen som "fejekost",

• at trimme hække eller at udføre arbejde, hvor klippeanordningen ikke anvendes i terrænhøjde;

• anvendelse af maskinen med klippeanordningen over brugerens bæltested;

• anvendelse af maskinen til skæring af materialer af ikke-vegetabilsk oprindelse;

• brug af klippeanordninger, som afviger fra dem anført i tabellen "tekniske data". Risiko for sår og kvæstelser;

• når maskinen anvendes af ere brugere. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren  selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre  personer.

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (Fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: ADVARSEL! FARE! Hvis denne maskine anvendes ukorrekt, kan den være farlig for brugeren og andre.. ADVARSEL! Læs brug sanvisningen inden brug af denne maskine. Brugeren af denne maskine, når denne an vend es under normale betingelser hver dag og kontinuerligt, kan udsættes for et støj niv eau på 85 dB (A) eller mere. Brug høreværn, beskyttelsesbriller og beskyttelseshjelm. Bær arbejdshandsker og sikkerhedsfodtøj! FARE FOR UDSLYNGNING! Når maskinen er i brug, skal samtlige personer og/eller husdyr holdes i en afstand på mindst 15 m fra maskinen! Klippeanordningens maksimale hastighed Rundsav-klinger må ikke anvendes. Fare: Anvendelse af rundsav- klinger i modeller, hvor de ikke er beregnet til det udsætter brugeren for risiko for alvorlige kvæstelser eller dødsfald. ADVARSEL! Benzin er brandfarlig. Lad motoren afkøle i mindst 2 minutter, inden der fyldes benzin i. Pas på klingens kraft. ADVARSEL! - Hold afstand til varme ader. VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

3.3 TYPESKILT PÅ PRODUKTET

Produktets typeskilt indeholder de følgende data (Fig. 1):

2. Overensstemmelsesmærkning

3. Konstruktionsår/-måned

6. Fabrikantens navn og adresse

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT   Anvend  identikationsdata  på  typeskiltet hver gang der rettes henvendelse til det  autoriserede servicecenter. VIGTIGT   Eksemplet  på  overensstemmelseserklæringen  ndes  på  de  sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende funktioner (Fig.1 ): A. Motor: overfører bevægelse til klippeanordningen via transmissionsrøret og vinkelgearet. B. Transmissionsrør: indvendigt er transmissionsakslen, hvis funktion er at sende den roterende bevægelse til vinkelgearet.

C. Vinkelgear: den sidste del af transmissionsrøret, der overfører bevægelsen til klippeanordningen. D. Klippeanordning: er den del som klipper vegetationen

klippeanordning med rund metalskive med perifere skæretænder. E. Skærm til klippeanordning: er en sikkerhedsbeskyttelse for at forhindre udslyngning af eventuelle genstande, der opsamles af klippeanordningen.

F. Forreste greb: er et halvrundt greb som gør det muligt at styre maskinen, og som holder benbeskyttelsen. G. Bagerste håndgreb: gør det muligt at styre maskinen, og har de vigtigste betjeningsknapper til at tænde/ slukke/accelerere maskinen. H. Benbeskyttelsesskærm: er en sikkerhedsbeskyttelse som forhindrer utilsigtet kontakt med klippeanordningen under brugen.

I. Styrestang: greb med "oksehornsform"

, som sidder på tværs af stangen og er asymmetrisk i forhold til stangen, gør det muligt at styre maskinen, og på højre side er de vigtigste betjeningsknapper til at tænde/slukke/accelerere maskinen. J. Display: oplysninger om drift og vedligeholdelse af maskinen vises. K. Fastgøringspunkt (på selen): der hvor selen fastgøres til maskinen. L. Sele: består af stofremme som føres over skuldrene og hjælper med at holde maskinens vægt under arbejdet.

M. Klingebeskyttelse (til transport og ytning af maskinen): beskytter mod utilsigtet kontakt med klippeanordningen, hvilket kan forårsage alvorlig personskade.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje  for at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 KOMPONENTER TIL MONTERINGEN

Alle nødvendige dele til monteringen ndes i emballagen.

1. Åbn emballagen forsigtigt for ikke at risikere at

3. Tag alle ikke monterede enkeltdele ud af

4. Tag buskrydderen ud af æsken.

5. Bortskaf kasse og emballage i

overensstemmelse med de lokale bestemmelser.

4.2 MONTERING AF HÅNDTAGENE

4.2.1 Montering af det forreste

indfør tappen (Fig. 3.A.1) i ét af hullerne på transmissionsrøret.

2. Montér det forreste greb med

benbeskyttelsesskærmen (Fig. 3.B) med skruerne (Fig. 3.C). Sørg for, at de to buerhalvskaller forbliver i position (Fig.3.D).

3. Spænd skruerne helt i bund (Fig. 3.C).

4.2.2 Montering af det forreste

indfør tappen (Fig. 4.A.1) i ét af hullerne på transmissionsrøret.

2. Monter det forreste håndtag (Fig. 4.B)

vha. skruerne (Fig. 4.C).

3. Spænd skruerne helt i bund (Fig. 4.C).

4.2.3 Montering af styrestang - Type III

1. Skru det midterste kuglegreb af (Fig. 5.A)

(Fig. 5.C), vær opmærksom på, at betjeningsanordningerne forbliver til højre.

3. Ret styrestangen i den foretrukne

arbejdsposition, og blokér styrestangen med skruemøtrikken (Fig. 5.B) og kuglegrebet (Fig. 5.A).

4. Sæt betjeningsanordningernes skærm

indfør tappen (Fig. 6.A.1) i ét af hullerne på transmissionsrøret.

2. Sæt styrestangen i

(Fig. 6.B), vær opmærksom på, at betjeningsanordningerne forbliver til højre.

3. Ret styrestangen i den foretrukne

arbejdsposition, og blokér den med skruerne (Fig. 6.C).

lejet på transmissionsrøret (Fig. 7.B), og vær opmærksom på, at betjeningsanordningerne forbliver til højre.

Hver klippeanordning skal være forsynet med en specik skærm, som anvist i tabellen tekniske data. Den klippeanordning, der passer bedst til det ar- bejde, der skal udføres, skal vælges ud fra føl- gende generelle anvisninger:

• trådhovedet kan fjerne højt græs og ikke- træagtige planter i nærheden af indhegninger, mure, fundamenter, fortove, omkring træer osv., og kan bruges til at rense et mindre haveareal fuldstændigt

• 3-tands, 4-tands og 8-tands klingerne er egnet til skæring af ukrudt og små buske på op til 2 cm i diameter,

• savklingen (hvis tilladt) gør det muligt at skære trædele og fæle små træer. VIGTIGT Hver gang klippeanordningen skal udskiftes, skal alle anordningens dele afmonteres.

4.4.1 Montering af klippeanordningens

2. Placér skærmen (Fig. 8.C) i højde med

hullerne på vinkelarmen (Fig. 8.B).

3. Fastgør skærmen (Fig. 8.C) og stram skruerne

(Fig. 8.A). BEMÆRK På klippeanordningens  skærm (Fig. 8.E) findes følgende symbol: Som viser klippeanordningens drejeretning.

4.4.2 Montering af klippeanordningens

2. Placér skærmen (Fig. 9.C) i højde med

hullerne på vinkelarmen (Fig. 9.B).

3. Fastgør skærmen (Fig. 9.C) og stram skruerne

(Fig. 9.A). BEMÆRK På  klippeanordningens  skærm  (Fig. 9.E) findes følgende symbol: Som viser klippeanordningens drejeretning.

4.4.3 Montering af klippeanordningens

2. Fastgør beskyttelsen (Fig. 10.C) til støtten

(Fig. 10.D) vha. skruerne (Fig. 10.E), som følger med. BEMÆRK På  klippeanordningens  skærm  (Fig. 10.C) findes følgende symbol: Som viser klippeanordningens drejeretning.

4.4.4 Montering af klippeanordningens

skærm (savklinge, hvis tilladt) Skærmen bør ikke bruges til andre klippeanordninger.

1. Fjern eventuelle skærme, der anvendes

til andre klippeanordninger.

2. Placér skærmen (Fig. 11.B) i højde med

hullerne på vinkelarmen (Fig. 11.A).

3. Fastgør skærmen (g. 11.B) og

2. Sæt medfølgende nøgle (Fig. 12.C) i det

korrekte hul på vinkelgearet (Fig. 12.D) og drej ringmøtrikken manuelt ved at trykke på nøglen (Fig. 12.C), indtil den går i indgreb og blokerer rotationen.

4. Fjern nøglen (Fig. 12.C) så delene kan rotere

1. Sæt medfølgende nøgle (Fig. 12.C) i det

korrekte hul på vinkelgearet (Fig. 12.D) og drej ringmøtrikken manuelt ved at trykke på nøglen (Fig. 12.C), indtil den går i indgreb og blokerer rotationen.

Sæt beskyttelsesskærmen på klingen.

udvendige ring (Fig. 13.D, Fig. 14.D) med den ade del vendt mod klingen.

3. Sæt medfølgende nøgle (Fig. 13.E, Fig. 14.E)

i det korrekte hul på vinkelgearet, drej klingen (Fig. 13.C, Fig. 14.C) med hånden og skub nøglen (Fig. 13.E, Fig. 14.E), indtil den går i indgreb i hullet på vinkelgearet (Fig. 13.B, Fig. 14.B) og blokerer rotationen.

5. Fjern nøglen (Fig. 13.E, Fig. 14.E) så delene

Sæt beskyttelsesskærmen på klingen.

1. Sæt medfølgende nøgle (Fig. 13.E, Fig. 14.E)

i det korrekte hul, drej klingen (Fig. 13.C, Fig. 14.C) med hånden og skub nøglen (Fig. 13.E, Fig. 14.E), indtil den går i indgreb i hullet på vinkelgearet (Fig. 13.B, Fig. 14.B) og blokerer rotationen.

2. Skru møtrikken (Fig. 13.G, Fig. 14.G) af med

uret og fjern beholderen (Fig. 13.F, Fig. 14.F).

3. Træk den udvendige ringmøtrik

(Fig. 13.D, Fig. 14.D) ud, og fjern derefter klingen (Fig. 13.C, Fig. 14.C) og den indvendige ringmøtrik (Fig. 13.A, Fig. 14.A).

1. Tag låsestiften ud (Fig. 15.A) og skub den

nederste del af stangen (Fig. 15.B) indtil der høres et klik, som låser stiften i position (Fig. 15.A) i hullet (Fig. 15.C) på stangen. Indsættelsen kan lettes ved at dreje den nederste del (Fig. 15.B) en smule i begge retninger, indsættelsen er komplet, når stiften (Fig. 15.A) er sat helt i bund.

2. Når indsættelsen er udført, skal håndtaget

af transmissionens eksible rør (Fig. 16.B). De to ender er ikke ens.

2. Fjern beskyttelseshætten (Fig. 17.A) fra det

fremspringende rør (Fig. 17.B) fra bageste håndtag (Fig. 17.C)

3. Indsæt enden med rillen (Fig.17.D) i det

fremspringende rør (Fig. 17.B) fra det bageste håndtag (Fig. 17.C), og fastgør den med skruen (Fig. 17.E), og sørg for, at den sidder fast.

4. Tryk stiften (Fig.18.A) og før det eksible

rør (Fig.18.B) ind i sædet i motorenheden (Fig.18.C).

6. Træk gummibeskyttelsen (Fig.18.D) ud og før

kablerne ind i den (Fig.18.E).

7. Åbn beskyttelsesanordningen

til acceleratorkablet (Fig.18.F) vha. en skruetrækker.

8. Forbind kablerne (Fig.18.G) og (Fig.18.H).

9. Luk beskyttelsesanordningen (Fig.18.F).

11. Sæt gummibeskyttelsen

(Fig.18.D) på plads igen.

Starter og stopper motoren. Afbryderen har to positioner (Fig. 19.A): STOP - motoren standser og kan ikke startes.DA - 10

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. VIGTIGT Maskinen leveres uden brændstof.

ningen afsnit 7.2 og afsnit 7.3

DA - 11 Remmen (Fig. 20.A) skal føres over venstre skulder og ned mod højre side af kroppen. Remmen skal bruges sammen med: – støtten (Fig. 20.A.1), maskinens karabinhage (Fig. 20.A.2). og lynfrakoblingen (Fig. 20.A.3), der sidder i højre side.

• Modeller med dobbelt rem Bæreselen skal tages på, inden maskinen forbindes ved sin kobling. Remmen (Fig. 20.B) skal bruges med: – støtten (Fig. 20.B.1), maskinens karabinhage (Fig. 20.B.2) og lynfrakoblingen (Fig. 20.B.3), der sidder i højre side. – lynfrakoblingen foran (Fig. 20.B.4); – krydsning af remmen på operatørens ryg (Fig. 20.B.6); – spænderne korrekt fastgjort (Fig. 20.B.5). Remmene skal strammes for at fordele belastningen jævnt over skuldrene. VIGTIGT I tilfælde af fare skal maskinen frakobles  ved  hjælp  af  lynfrakoblingen  (Fig.  20.B.3).

• Modeller med rygsæk Rygsækken skal tages på, når maskinen er tændt. Rygsækken (Fig. 20.C) skal bruges sammen med: – skulderstropperne på operatørens skuldre (Fig. 20.C.1); – spænderne korrekt fastgjort (Fig. 20.C.2). – maskinens karabinhage i højre side (Fig. 20.C.3); – lynfrakoblingen foran (Fig. 20.C.4); Remmene skal strammes for at fordele belastningen jævnt over skuldrene. VIGTIGT I tilfælde af fare skal selen frakobles ved hjælp af lynfrakoblingen (Fig. 20.C.4).

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinen tages i brug.

6.2.1 Generel kontrol

Emne Resultat Håndtag (Fig. 1.F, Fig. 1.G, Fig. 1.I) Rengjorte, tørre og korrekt og stramt fastgjorte til maskinen. Skærm til klippeanordning. (Fig. 1.E.1, Fig. 1.E.2) Egnet til den anvendte klippeanordning, fastgjort korrekt og solidt til maskinen, ikke slidt/ nedbrudt eller beskadiget. Fastgøringspunkt på selen (Fig. 1.K) Korrekt placeret Lynfrakobling (Fig. 20.A.3, Fig. 20.B.3, Fig. 20.C.4) Eektiv. Den skal tillade, at maskinen hurtigt frigøres i tilfælde af fare. Skruer på maskinen og klippeanordningen Korrekt fastgjorte (ikke løsnede) Klippeanordning (Fig. 1.D.1, Fig. 1.D.2, Fig. 1.D.3 ) Ikke beskadiget eller slidt. Metalklinge (hvis monteret) (Fig. 1.D.2, Fig. 1.D.3) Skarp Luftlter (Fig. 29.C) Ren El-kabler og kabel til tændrør Hel, så der ikke dannes gnister. Tændrørshætte (Fig. 19.H) Intakt og korrekt monteret på tændrøret

6.2.2 Funktionsafprøvning af maskinen

Handling Resultat Start maskinen (afsnit 6.3) Klippeanordningen (Fig. 1.D.1, Fig. 1.D.2, Fig. 1.D.3) må ikke bevæge sig med motoren i tomgang. Tryk samtidig på hastighedsregulatoren (g. 19.B) og sikkerhedshåndtaget til hastighedsregulatoren (g. 19.C). Håndtagene skal kunne bevæge sig frit uden at være stramme. Slip hastighedsregulatoren (g. 19.B) og sikkerhedshåndtaget til hastighedsregulatoren (g. 19.C) Håndtagene skal vende automatisk og hurtigt tilbage til neutralpositionen og motoren skal vende tilbage til tomgang. Tryk på hastighedsre- gulatoren (Fig. 19.B) hastighedsregulatoren må ikke bevæge sig (Fig. 19.B). Betjen afbryderen til start/ stop af motor (Fig. 19.A) Afbryderen skal kunne yttes let fra en position til en anden.DA - 12 Hvis en af kontrollerne ikke fører til resultatet angivet i den følgende tabel, kan maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.

Før start af motoren:

2. fjern skærmen til klippeanordningen (Fig. 1.M)

(hvis den anvendes) ikke rører ved jorden eller andre genstande.

Koldstart betyder start, der udføres mindst 5 minutter efter at motoren er stoppet eller efter en brændstofpåfyldning. VIGTIGT   For  at  undgå  formændringer  må  transmissionsrøret  ikke  bruges  som  hånd-  eller  knæstøtte under start af maskinen. VIGTIGT   For at undgå brud må du ikke trække  kablet langs hele længden eller lade det glide langs  kanten  af  kabelstyringen.  Slip  håndtaget  gradvist og undgå at det utilsigtet går ind

3. Tryk på primer-betjeningsknappen (Fig. 19.F)

10 gange for at sætte karburatoren i gang. Sørg for, at hullet er dækket af ngeren, når du trykker på betjeningsanordningen.

4. Hold maskinen fast på jorden, med den ene

hånd på motorenheden, for ikke at miste kontrollen under start (Fig. 21).

5. Træk langsomt i starthåndtaget 10-15 cm,

indtil du føler en vis modstand, og træk derefter igen et par gange, indtil du hører de første slag.

7. Træk i starthåndtaget igen, indtil motoren

8. Betjen hastighedsregulatoren (Fig. 19.B) kort

og bring motoren i tomgang.

9. Lad motoren køre i tomgang i mindst 1 minut,

inden du tager maskinen i brug. VIGTIGT   Hvis  håndtaget  til  startkablet  aktiveres gentagne gange, kan motoren drukne, så det kan være svært at starte maskinen.  I tilfælde af druknet motor (se afsnit 14).

6.3.2 Start med varm motor

For at starte med varm motor (umiddelbart efter at motoren er stoppet) skal du følge trin 1 - 2 - 3 - 4 -

BEMÆRK   Inden  et  klipningsarbejde  udføres  for første gang, er det anbefalelsesværdigt at skae  sig  den  nødvendige  fortrolighed  med  maskinen og de mest egnede skæreteknikker ved at anvende bæreselen korrekt, holde maskinen fast og udføre de bevægelser, der kræves under arbejdet. For at betjene maskinen gøres som beskrevet i det efterfølgende:

• fastgør altid maskinen til den korrekt iførte bæresele (se afsnit 6.1.1).

• under arbejdet skal maskinen fastholdes med begge hænder, med motorenheden på kroppens højre side og klippeanordningen under bæltestedet.

6.4.1 Arbejdsteknikker

Anvend KUN nylontråd. Anvendelse af metaltråd, metaltråd overdækket med plastik og/eller tråd, der ikke er egnet til trådhovedet, kan medføre alvorlige kvæstelser og skader. Maskinen mp ikke anvendes som "fejekost" ved at skråtstille trådhovedet. Motoren er kraftig nok til at slynge små genstande og små sten rundt i afstande på op til 15 meter eller mere, hvilket kan medføre skader på ting eller personer. a. Skæring i bevægelse (græsslåning) Gå frem i regelmæssigt tempo, med en bueformet bevægelse på samme måde som et traditionel segl, uden at skråtstille trådhovedet under arbejdet (Fig. 22). Prøv først at klippe i den rigtige højde i et mindre område, for derefter at opnå en jævn klippehøjde ved at holde trådhovedet i en konstant afstand fra jorden.DA - 13 Ved besværlig klipning kan det hjælpe at skråtstille trådhovedet ca. 30° til venstre. Undgå at arbejde på denne måde, hvis der er risiko for udslyngning af genstande, som kan forårsage kvæstelser og skader på dyr eller ting. b. Præcisionsklipning (tilskæring) Hold maskinen en smule skråtstillet således, at trådhovedets nederste del ikke rører ved jorden og skærelinjen bender sig på det ønskede sted. Klippeanordningen skal altid holdes væk fra brugeren. c. Klipning i nærheden af indhegninger/ fundamenter Flyt trådhovedet langsomt hen imod indhegninger, pæle, sten, mure osv., uden at ramme hårdt (Fig. 23). Hvis tråden rammer større hindringer, kan den knække eller slides, hvis den sidder fast i en indhegning, kan den knække brat. Klipning rundt omkring fortove, fundamenter, mure osv. kan under alle omstændigheder medføre mere slid end normalt. d. Klipning omkring træer Gå rundt om træet fra venstre mod højre, og kom langsomt tættere på stammen på en sådan måde, at tråden ikke rammer træet, og trådhovedet holdes en smule skråtstillet fremad (Fig. 24). Vær opmærksom på, at nylontråden kan hugge eller beskadige små buske, og et slag fra nylontråden mod stammen på buske eller træer med blød bark kan medføre alvorlige skader på planten.

6.4.1.b 3-tands, 4-tands og 8-tands klinge

Begynd at skære vegetationen fra oven og nedad med, så grenene klippes i små stykker med skæreklingen (Fig. 25).

6.4.1.c Savklinge (hvis tilladt)

Til savklingens anvendelse, hvor det er tilladt, skal den specikke skærm altid monteres (kap. 4.4.2). Klingen skal altid skærpes for at reducere risikoen for tilbageslag. Ved fældning af små træer, skal du forudsige retningen af faldet af træet med hensyn til vindretningen. For at opnå et godt resultat af fældningen af små træer, er det nødvendigt at skære med en hurtig bevægelse mod den gren eller stamme, der skal skæres af, og med motoren ved maksimalt omdrejningstal. Undgå at bruge klingen i højre side, da risikoen for tilbageslag eller standsning af klingen på grund af omdrejningsretningen er højere i dette område (Fig. 26).

6.4.2 Regulering af trådens længde i

trådhovedet under arbejdet Denne maskine er forsynet med et trådhoved af typen, der halvautomatisk ruller tråden ud. Længden af hovedets tråd skal reguleres: – når tråden er slidt og bliver for kort – når man mærker, at motoren drejer hurtigere end normalt – når man bemærker nedsat skæreeektivitet. For at rulle tråden ud:

• slå trådhovedet ned i jorden (g. 27) med hastighedsregulatoren trykket helt i bund

• tråden rulles automatisk ud og trådskærekniven (Fig. 32.A) skærer den overskydende længde af.

Under brugen er det en god ide med jævne mellemrum at fjerne ukrudt der vikler sig om maskinen for at undgå overophedning af motoren (Fig. 1.A), som skyldes græsset der sætter sig fast under klippeanordningens skærm (Fig. 1.E.1, Fig 1.E.2). Gør som beskrevet i det følgende: – standse maskinen (afsnit 6.6) – frakobl tændrørshætten (Fig. 19.H); – tag arbejdshandsker på – fjern græsset med en skruetrækker, dette for at sikre en korrekt afkøling af motoren. BEMÆRK Under maskinens første 6-8 driftstimer  skal  du  undgå  at  bruge  motoren  ved  maksimalt omdrejningstal.

Fremgangsmåde ved standsning af maskinen:

• slip hastighedsregulatoren (Fig. 19.B) og lad motoren køre i tomgang i et par sekunder,

• yt afbryderen (Fig. 19.A) i position «O»,

• vent på at klippeanordningen standser. Når hastighedsregulatoren bringes til minimum, stopper klippeanordningen først efter nogle sekunder. VIGTIGT Stands altid maskinen under ytning fra det ene arbejdsområde til det  andet.DA - 14 Motoren kan være meget varm umiddelbart efter at den er slukket. Rør ikke! Risiko for forbrændinger.

• Tag tændrørshætten af.

• Sættes klingebeskytteren på, når klippeanordningen er standset;

• Lad motoren køle af, inden maskinen sættes i et hvilket som helst rum.

• Rengør (afsnit 7.4).

• Kontrollér, at der ikke er løstsiddende eller beskadigede komponenter. Om nødvendigt udskiftes beskadigede dele og eventuelle løse skruer og møtrikker strammes. VIGTIGT Stands maskinen (afsnit 6.6), tag tændrørshætten  af  (g.  19.H),  og  sæt  klingens  skærm på, når du forlader maskinen uden opsyn.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før ethvert vedligeholdelsesindgreb:

• tag tændrørshætten af (Fig. 19.H);

• når klippeanordningen er standset, sættes klingebeskyttelsen på (undtagen når der foretages indgreb på selve klingen);

• lad motoren køle af, inden maskinen sættes i et hvilket som helst rum;

• tag passende beklædning på, arbejdshandsker og beskyttelsesbriller;

• læs den tilhørende vejledning;

• Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (se kap. 13). Formålet med tabellen er at bidrage til at opretholde maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber.

• Anvendelse af reservedele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens funktion og sikkerhed. Producenten frasiger sig ethvert ansvar for skader forårsaget af anvendelse af ikke- originale reservedele.

Maskinen er udstyret med en totaktsmotor, der kræver en blanding af benzin og smøreolie. VIGTIGT Brug af benzin alene skader motoren og medfører, at garantien bortfalder. VIGTIGT   Brug  kun  højkvalitets  brændstoer  og  smøremidler  for  at  opretholde  ydeevnen  og  garantere holdbarheden af de mekaniske dele.

7.2.2 Oliens egenskaber

Brug kun højkvalitets syntetisk olie, der er specik til totaktsmotorer. Hos din forhandler kan du nde olier, der specielt er fremstillet til denne type motor, som kan garantere et højt beskyttelsesniveau. VIGTIGT For at kende de procentdele af olie og benzin, der skal bruges, se tabellen "TEKNISKE DATA".

7.2.3 Forberedelse og opbevaring af

blandingen Til forberedelse af blandingen:

1. hæld ca. halvdelen af mængden af benzin i en

3. hæld resten af olien i,

4. luk proppen og ryst godt.

VIGTIGT Blandingen ælder. Forbered ikke store mængder blanding, så der ikke kan dannes  aejringer. VIGTIGT Hold tankene for blandingen og benzinen tydeligt adskilte for at undgå at udveksle  dem, når de skal bruges. VIGTIGT Rengør brændstof- og blandingstankene regelmæssigt for at fjerne eventuelle aejringer.DA - 15

3. Rengør proppen til brændstoet og det

omgivende område for at undgå snavs, når du tanker op.

4. Åbn brændstoftankens prop langsomt for at

aaste trykket gradvist.

5. Fyld tanken op med en tragt, og undgå at fylde

MOTOREN Rengør altid maskinen efter brug. For at mindske brandfaren: – skal plæneklipperen - og specielt motoren - holdes fri for græsrester, blade eller overskydende smørefedt. – rengør ofte cylindrenes lameller med trykluft og fjern savsmuld, kviste, blade eller andet aald fra rundt om lyddæmperen. For at undgå overophedning og skader på motoren skal gitrene til indsugning af køleluft altid være rene og frie for snavs.

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

• Kontrollér regelmæssigt at håndtagene sidder korrekt fast.

Smør med litiumbaseret fedt. Fjern skruen (Fig. 28.A), og indfør fedtet ved at dreje akslen manuelt, indtil fedtet kommer ud igen, sæt skruen på igen (Fig. 28.A).

2. tag den bøjelige aksel ud (Fig. 28.C);

VIGTIGT   Rengøring af luftlteret er  afgørende  for  maskinens  funktion  og  holdbarhed.  Der  må  ikke  arbejdes  uden  lter  eller  med  beskadiget  lter for ikke at forårsage uoprettelige skader på  motoren. Rengøringen skal udføres hver 15 timers arbejde.

• Type I For at rense lteret:

1. skruer skruerne ud (Fig. 29.B), tag dækslet af

(Fig. 29.A) og fjern lterelementet (Fig. 29.C),

2. blæs med trykluft fra det indre for at fjerne

støv og rester (Fig. 30),

3. sæt lterelementet (Fig. 29.C) og dækslet

(Fig. 29.A) på igen, og skru skruerne i (Fig. 29.B).

af (Fig. 29.A) og fjern lterelementet (Fig. 29.C),

2. blæs med trykluft fra det indre for at fjerne

støv og rester (Fig. 30),

3. sæt lterelementet (Fig. 29.C) og dækslet

(Fig. 29.A) på igen, og skru kuglegrebet fast igen (Fig. 29.D).

Fjern og rengør tændrøret regelmæssigt. Fjern eventuelle aejringer med en metalbørste (Fig. 31). Kontrollér og nulstil den korrekte afstand mellem elektroderne (Fig. 31). Sæt tændrøret på igen ved at stramme det helt med den medfølgende skruenøgle. Tændrøret skal udskiftes med et med samme egenskaber i tilfælde af brændte elektroder eller forringet isolering, og under alle omstændigheder hver 100 driftstimer.DA - 16

8.5 VEDLIGEHOLDELSE AF

KLIPPEANORDNING Under indgrebene på klippeanordningen skal man være opmærksom på, at den kan bevæge sig, også selv om tændrørets kabel er koblet fra. Denne maskine er tiltænkt anvendelse af klippeanordninger med det varenummer, som er angivet i tabellen tekniske data. I betragtning af produktets udvikling kan klippeanordningerne anført i tabellen Tekniske data med tiden udskiftes med andre typer, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed. Rør ikke ved klippeanordningen, før tændrørets er blevet frakoblet og skæreanordningen er standset helt. Anvend beskyttelseshandsker.

8.5.1 Slibning/kalibrering af klingen

Af sikkerhedshensyn bør slibning og balancering udføres af et specialiseret servicecenter, som råder over den nødvendige fagkundskab og egnede redskaber for at gennemføre arbejdet korrekt, for at undgå at beskadige klingen og for at garantere brugssikkerheden. 3-tands, 4-tands og 8-tands klingerne kan bruges i begge sider. Når den ene af knivenes sider er slidt, kan klingen vendes og bruges på den anden side. Når begge sider af tænderne er slidte, skal man få dem slebet. Savklingen er ikke reversibel og bør derfor kun bruges på den ene side.

8.5.2 Udskiftning af klingen

Klingen må aldrig repareres - den skal udskiftes, så snart de første tegn på brud bemærkes, eller hvis grænsen for slibning overskrides. Læs i kap. 4.5.3, kap. 4.5.4. hvordan klingen udskiftes.

8.5.3 Udskiftning af tråd på trådhovedet

• Type I Følg rækkefølgen vist i (Fig. 33).

• Type II Skær den nye tråd i den angivne længde (Fig. 34.A).

4. Drej oprulningshåndtaget (g. 35.A) indtil

referencen på håndtaget (g. 35.B) er ud for referencen på hovedet (g. 35.C).

5. Indsæt den ene ende af snoren (g. 35.D) i

et af de to udgangshuller og få snoren til at komme ud af det modsatte hul.

6. Sørg for at der stikker lige meget snor ud af

7. Drej oprulningshåndtaget (Fig. 36.A) i

retningen vist med pilene for at oprulle tråden. Sørg for, at tråden stikker cirka 175 mm ud af begge huller (Fig. 36.B). Hvis der er gammel snor tilbage inde i hovedet, eller hvis den er gået i stykker inden i hovedet, skal den fjernes på følgende måde:

1. tryk på igene på siden af trådholderhovedet,

der hvor der står "PUSH" (Fig. 37.A) og frigør den nederste del af hovedet (Fig. 37.B);

2. fjern den snor der er tilbage inden i;

3. sæt spolen på plads igen (g. 38.A) i sit leje,

4. luk hovedet igen ved at fastlåse igene ind

(Fig. 38.B) i rillerne (Fig. 38.C) og skubbe helt i bund indtil der høres et "klik", som låser den nederste del af hovedet (Fig. 38.D) på plads.

8.6 SLIBNING AF TRÅDSKÆREKNIVEN

1. Tag trådskærekniven (Fig. 32.A) af skærmen

(Fig. 32.B) ved at skrue skruen af (Fig. 32.C).

2. Spænd trådskæreren (Fig. 32.A) i en skruestik,

og gå frem med slibningen under anvendelse af en ad l. Pas på at bevare den oprindelige klippevinkel.

3. Sæt trådskærekniven (Fig. 32.A) på skærmen

Hvis klippeanordningen bevæger sig med motoren i tomgang, skal du kontakte din forhandler for at få den korrekte motorjustering:

Karburatoren er fabriksreguleret for at opnå maksimal ydelse i enhver brugssituation med minimal emission af skadelige gasser og i overensstemmelse med de lokale bestemmelser. I tilfælde af dårlig ydelse skal du kontakte din forhandler for at få karburatoren og motoren kontrolleret.DA - 17

VIGTIGT Sikkerhedsforskrifterne, som skal følges under opmagasinering af maskinen, er beskrevet i afsnit 2.4. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Hvis maskinen skal opmagasineres i en periode på over 2-3 måneder, skal der træes nogle foranstaltninger for at undgå vanskeligheder, når den startes igen, eller permanente skader på motoren. Inden maskinen opmagasineres:

1. Tøm brændstoftanken udendørs, og når

2. Start motoren og lad den køre i tomgang, indtil

den standser, så al den resterende brændstof bruges op.

3. Lad motoren køle af.

4. Tag tændrørshætten af (Fig. 19.H).

5. Rengør omhyggeligt maskinen.

6. Kontrollér at maskinen ikke har skader. Kontakt

om nødvendigt et autoriseret servicecenter.

7. Opmagasinér maskinen:

– et tørt sted; – beskyttet mod vind og vejr; – med klingens skærm monteret korrekt; – utilgængeligt for børn; – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse. Når maskinen skal startes igen, skal du forberede den som angivet i kapitel "6". Brug af maskinen".

10. FLYTNING OG TRANSPORT

Når maskinen yttes eller transporteres, skal man: – Standse maskinen. – Tag tændrørshætten af (Fig. 19.H). – Bære kraftige arbejdshandsker. – Sættes klingebeskytteren på, når klippeanordningen er standset; – Tage fat i maskinen udelukkende i håndtagene og rette klippeanordningen i modsat retning i forhold til køreretningen. Når maskinen transporteres i bil skal man: – anbringe den, så den ikke udgør en risiko for nogen; – fastgøre den omhyggeligt til transportmidlet med reb eller kæder for at undgå at den vælter med risiko for at den bliver beskadiget eller der spildes brændstof.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medfører, at garantien bortfalder.

• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• Manglende kendskab til den medfølgende dokumentation.

• Utilsigtet eller ukorrekt brug og montage.

• Anvendelse af uoriginale reservedele.

• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• Normal slitage på forbrugsmaterialer såsom klippeanordninger og sikkerhedsbolte.

• Normal slitage. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.DA - 18

13. TABEL FOR VEDLIGEHOLDELSE

Hyppighed Indgreb MASKINE MOTOR Kontrol af alle fastgøringer (se kap. 7.5) Sikkerheds- kontroller/ kontrol af betjeninger (se kap. 6.2) Generel rengøring og kontrol (se kap. 7.4) Smøring af vinkelgearet og det ek- sible rør (se kap. 8.1, 8.2) Kontrol/gen- opfyldning af brændstof (se kap. 7.3) Generel rengøring og kontrol (se kap. 7.4) Rensning af luftltret (se kap. 8.3) Udskiftning af luftltret (se kap. 8.3) Rengøring af tændrøret (se kap. 8.4) Udskiftning af tændrør (se kap. 8.4) Fastgørings- skruer til lyddæmper * Udskiftning af brænd- stolter * Rengøring af cylinderens udstød- ningslys og cylinderens lameller * Før hver brug

• Indgreb som skal udføres af Forhandleren eller af et autoriseret servicecenter.DA - 19

ikke eller bliver ikke ved med at køre Startprocessen er udført forkert. Følg instruktionerne (se kap. 6.3) Tændrøret er snavset eller afstanden mellem elektroderne er ikke korrekt Kontrollér tændrøret (se afsnit 8.4). Luftlter tilstoppet Rens og/eller udskift ltret (se afsnit 8.3). Karbureringsproblemer Kontakt et autoriseret servicecenter.

men har ikke tilstrækkelig eekt. Luftlter tilstoppet Rens og/eller udskift ltret (se afsnit 8.3). Karbureringsproblemer Kontakt et autoriseret servicecenter.

uregelmæssig drift eller ingen eekt under belastning Tændrøret er snavset eller afstanden mellem elektroderne er ikke korrekt Kontrollér tændrøret (se afsnit 8.4). Karbureringsproblemer Kontakt et autoriseret servicecenter.

4. Motoren har en for stor

brændstofudluftning Forkert sammensætning af blandingen Forbered blandingen ifølge instruktionerne (se afsnit 7.2) Karbureringsproblemer Kontakt et autoriseret servicecenter.

5. Drukning af motor Starthåndtaget er blevet betjent

gentagne gange med starteren indsat, Tag tændrøret ud (Fig. 31) og træk håndtaget til startkablet (Fig. 19.I) forsigtigt for at fjerne overskydende brændstof, tør tændrørets elektroder og sæt tændrøret på motoren igen.

6. Klippeanordningen

bevæger sig med motoren i tomgang Forkert regulering af karbureringen Kontakt et autoriseret servicecenter.

7. Maskinen begynder

at vibrere unormalt Nogle dele er blevet beskadiget eller er løse. Stands maskinen og frakobl tændrørets kabel (Fig. 19.H). Kontrollér om der er tegn på skader. Kontrollér om der ndes løse dele, og fastspænd dem. Få udført kontrol, udskiftning eller reparation på et autoriseret servicecenter.

8. Maskinen ramte et

fremmedlegeme Nogle dele er blevet beskadiget eller er løse. Stands maskinen og frakobl tændrørets kabel (Fig. 19.H). Kontrollér om der er tegn på skader. Kontrollér om der ndes løse dele, og fastspænd dem. Få udført kontrol, udskiftning eller reparation på et autoriseret servicecenter. Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DE -

3. Stram skruene så langt det går (Fig. 3.C).

(Fig. 4.B) med skruene (Fig. 4.C).

3. Vri styret i den mest behagelige

3. Vri styret i den mest behagelige

urviseren og fjern koppen (Fig. 13.F, Fig. 14.F).

3. Trekk ut den ytre ringmutteren

(Fig. 13.D, Fig. 14.D), fjern knivbladet (Fig. 13.C, Fig. 14.C) og den indre ringmutte- ren (Fig. 13.A, Fig. 14.A).

1. rist godt tanken med blandingen;

Smør med litiumbasert fett.

2. Start motoren og la den gå på minstehastig-

6. Kontroller at det ikke nnes skader på maski-

1. Motoren starter ikke

EF-overensstemmelseserklæring (Maskindirektiv 2006/42/EF, bilag II, del A) 1. Firmaet 2. Erklærer på eget ansvar, at maskinen: Bærbar, håndholdt motordreven buskrydder / klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) forbrændingsmotor 3. Er i overensstemmelse med specifikationerne ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning 4. Henvisning til harmoniserede standarder g) Målt lydeffektniveau h) Garanteret lydeffektniveau j) Installeret nettoeffekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato

håndholdt motordreven buskrydder / klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) forbrændingsmotor

3. Er i overensstemmelse med specifikationerne

ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau j) Installeret nettoeffekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato
