LIETOŠANAS INSTRUKCIJA SBC 636 D STIGA

Ar piedziņu aprīkotais rokturamais portatīvs krūmgriezis

[2] Dzinējs [3] 2 taktu ar gaisdzesi [4] Cilindru tilpums [5] Jauda [6] Dzinēja griešanās ātrums tukšgaitā [7] Maksimālais dzinēja griešanās ātrums (auklas turēšanas galviņa) [8] Maksimālais dzinēja griešanās ātrums (asmens) [9] Maksimālais instrumenta griešanās ātrums (auklas turēšanas galviņa) [10] Maksimālais instrumenta griešanās ātrums (asmens) [11] Degvielas tvertnes tilpums [12] Maisījums (benzīns : eļļa 2-taktu dzinējiem) [13] Svece [14] Pļaušanas platums (auklas turēšanas galviņa) [15] Pļaušanas platums (asmens ar 3 smailēm, 4 smailēm un 8 smailēm) [16] Pļaušanas platums (zāģveida asmens) [17] Auklas turēšanas galviņas stiprinājums [18] Galviņas auklas diametrs (maks.) [19] Griezējierīces kods [20] Griezējierīces kods (asmens ar 8 smailēm) [21] Griezējierīces kods (zāģa asmens) [22] Aizsarga kods (auklas turēšanas galviņa, asmens ar 3 smailēm, 4 smailēm un 8 smailēm) [23] Aizsarga kods (zāģveida asmens) [24] S var s [25] Priekšējais, Aizmugurējais rokturis [26] Stūre [27] Skaņas spiediena līmenis [28] Kļūda [29] Mērītās skaņas jaudas līmenis [30] Garantētais skaņas jaudas līmenis [31] No priekšējā roktura rokai nododamā vibrācija [32] No aizmugurējā roktura rokai nododamā vibrācija [33] No labā roktura rokai nododamā vibrācija [34] No kreisā roktura rokai nododamā vibrācija[1] MK - ТЕХНИЧКИ ПОДАТОЦИ [2] Мотор [3] 2-тактен и воздушно ладење [4] Капацитет [5] Моќност [6] Моќност на ротација со мотор

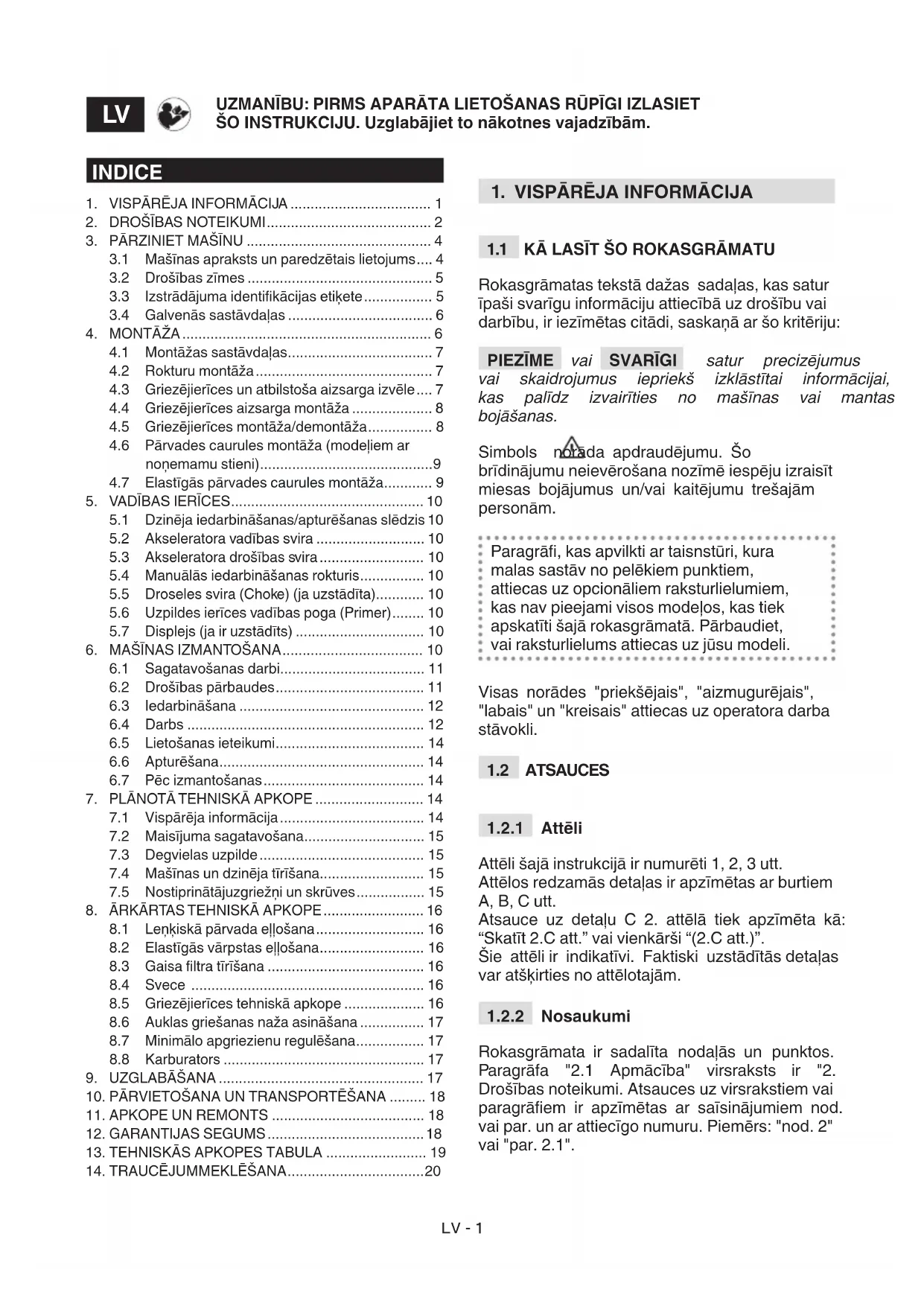

Rokasgrāmatas tekstā dažas sadaļas, kas satur īpaši svarīgu informāciju attiecībā uz drošību vai darbību, ir iezīmētas citādi, saskaņā ar šo kritēriju: PIEZĪME vai SVARĪGI   satur  precizējumus  vai  skaidrojumus  iepriekš  izklāstītai  informācijai,  kas  palīdz  izvairīties  no  mašīnas  vai  mantas  bojāšanas. Simbols norāda apdraudējumu. Šo brīdinājumu neievērošana nozīmē iespēju izraisīt miesas bojājumus un/vai kaitējumu trešajām personām. Paragrā, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz opcionāliem raksturlielumiem, kas nav pieejami visos modeļos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli. Visas norādes "priekšējais", "aizmugurējais", "labais" un "kreisais" attiecas uz operatora darba stāvokli.

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt. Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: “Skatīt 2.C att.” vai vienkārši “(2.C att.)”. Šie attēli ir indikatīvi. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

Rokasgrāmata ir sadalīta nodaļās un punktos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi. Atsauces uz virsrakstiem vai paragrāem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: "nod. 2" vai "par. 2.1". UZMANĪBU: PIRMS APARĀTA LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU. Uzglabājiet to nākotnes vajadzībām.

3.1 Mašīnas apraksts un paredzētais lietojums .... 4

3.2 Drošības zīmes .............................................. 5

3.3 Izstrādājuma identikācijas etiķete ................. 5

3.4 Galvenās sastāvdaļas .................................... 6

4. MONTĀŽA .............................................................. 6

4.1 Montāžas sastāvdaļas .................................... 7

4.2 Rokturu montāža ............................................ 7

4.3 Griezējierīces un atbilstoša aizsarga izvēle .... 7

4.4 Griezējierīces aizsarga montāža .................... 8

4.5 Griezējierīces montāža/demontāža ................ 8

4.6 Pārvades caurules montāža (modeļiem ar

noņemamu stieni) ........................................... 9

4.7 Elastīgās pārvades caurules montāža ............ 9

5. VADĪBAS IERĪCES ................................................ 10

5.1 Dzinēja iedarbināšanas/apturēšanas slēdzis 10

5.4 Manuālās iedarbināšanas rokturis ................ 10

5.5 Droseles svira (Choke) (ja uzstādīta)............ 10

5.6 Uzpildes ierīces vadības poga (Primer) ........ 10

5.7 Displejs (ja ir uzstādīts) ................................ 10

7.1 Vispārēja informācija .................................... 14

7.4 Mašīnas un dzinēja tīrīšana .......................... 15

7.5 Nostiprinātājuzgriežņi un skrūves ................. 15

8. ĀRKĀRTAS TEHNISKĀ APKOPE ......................... 16

8.1 Leņķiskā pārvada eļļošana ........................... 16

8.2 Elastīgās vārpstas eļļošana .......................... 16

8.5 Griezējierīces tehniskā apkope .................... 16

8.6 Auklas griešanas naža asināšana ................ 17

8.7 Minimālo apgriezienu regulēšana ................. 17

Iepazīstieties ar mašīnas vadības ierīcēm un ar to pareizu izmantošanu. Iemācieties ātri apturēt mašīnu. Šo norādījumu un brīdinājumu neievērošana var izraisīt ugunsgrēkus un/vai smagas traumas.

• Valsts tiesību akti var ierobežot mašīnas izmantošanu.

• Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cilvēkiem, kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

• Nekad neizmantot mašīnu, ja lietotājs ir noguris vai jūt nespēku, vai arī ir lietojis medikamentus, narkotikas, alkoholu vai citas kaitīgas vielas, kas palēnina reakciju vai novērš uzmanību.

• Atcerēties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem īpašuma bojājumiem, kuros ir iesaistītas trešās personas vai to īpašums. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.

• Pārdodot ierīci vai iedodot to lietošanā citām personām, pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

2.2 SAGATAVOŠANAS DARBI

Individuālās aizsardzības līdzekļi (IAL)

• Valkājiet piegulošu aizsargtērpu ar pretgriešanas aizsardzību, cimdus ar aizsardzību pret vibrāciju, ķiveri, aizsargbrilles, pretputekļu masku, austiņas dzirdes orgānu aizsardzībai un zābakus ar pretgriešanas aizsardzību un ar neslīdošu zoli.

• Nevalkājiet šalles, halātus, kaklarotas, aproces, apģērbu ar vaļīgām daļām vai auklām, kā arī kaklasaites un apģērbus ar daļām, kuras var iestrēgt mašīnā vai darba vietā esošajos priekšmetos.

• Ja jums ir gari mati, tad atbilstošā veidā savāciet tos. Darba zona / Mašīna

• Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašīna var uzmest, vai kuri var sabojāt griezējierīci/rotējošās daļas (akmeņus, zarus, metāla vadus, kaulus u.c.). Iekšdedzes dzinējs: degviela BĪSTAMI! Benzīns un maisījums ir viegli uzliesmojoši. – Uzglabājiet benzīnu un maisījumu speciālās un serticētās kannās, kas tam ir paredzētas, drošās vietās, tālu no siltuma avotiem un atklātas uguns. – Neatstājiet kannas bērniem pieejamās vietās. – Sekojiet tam, lai uz kannām nebūtu zāles, lapu vai smērvielu – Nesmēķējiet maisījuma sagatavošanas, degvielas uzpildes vai pieliešanas laikā, kā arī vienmēr, kad rīkojieties ar degvielu. – Uzpildiet degvielu tikai ārā, izmantojot piltuvi. – Izvairieties no degvielas tvaiku ieelpošanas. – Nepievienojiet degvielu un nenoņemiet tvertnes vāciņu, kamēr dzinējs darbojas vai ir karsts. – Lēni atveriet tvertnes vāciņu, ļaujot iekšējam spiedienam pakāpeniski samazināties. – Netuviniet liesmu tvertnes kaklam, lai pārbaudītu tās saturu. – Ja notiek degvielas noplūde, neiedarbiniet dzinēju, bet gan attāliniet mašīnu no vietas, kur izlijusi degviela, raugieties, lai nerastos aizdegšanās iespēja, kamēr degviela nav iztvaikojusi un degvielas tvaiki nav izklīduši. – Vienmēr uzstādiet atpakaļ un labi aizgrieziet tvertnes un degvielas kannas vāciņus. – Nekavējoties noslaukiet visu uz mašīnas un uz zemes izlijušo degvielu. – Neiedarbiniet mašīnu degvielas uzpildes vietā; dzinējs ir jāiedarbina vismaz 3 metru attālumā no degvielas uzpildīšanas vietas. – Izvairieties no degvielas nokļūšanas uz apģērba un, ja tas tomēr notiek, pirms dzinēja iedarbināšanas pārģērbieties.

• Nedarbināt dzinēju slēgtās telpās, jo var uzkrāties bīstamā tvana gāze. Mašīna jāiedarbina ārā vai labi vedināmā vietā. Atcerieties, ka dzinēja izplūdes gāzes ir toksiskas.

• Mašīnas iedarbināšanas laikā nevirziet trokšņa slāpētāju un, tātad, izplūdes gāzi, uzliesmojošo vielu un materiālu virzienā..

• Neizmantojiet mašīnu sprādzienbīstamā vidē, uzliesmojošu šķidrumu, gāzes vai putekļu klātbūtnē. Elektriskie kontakti vai mehāniskā berze var radīt dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstākļos.LV - 3

• Darba zonu aizsargāt no personām, bērniem un dzīvniekiem. Bērni ir jāpieskata otrai pieaugušai personai.

• Pārliecinieties, ka citas personas atrodas vismaz 15 metru attālumā no mašīnas darba zonas vai vismaz 30 metru attālumā, ja pļaušana tiek veikta smagos apstākļos;

• Ja vien iespējams, centieties nestrādāt uz mitras vai slidenas virsmas, kā arī uz pārāk nelīdzenas vai slīpas virsmas, kura nenodrošina operatora stabilitāti darba laikā.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, slēptām bīstamības avotiem un šķēršļu esamībai, kuri var ierobežot redzamību.

• Esiet ļoti uzmanīgs, atrodoties krauju, bedru vai dambju tuvumā.

• Strādājiet šķērsām nogāzei un nekad nestrādājiet augšup/lejup, pievēršot lielu uzmanību pārvietošanās virziena izmaiņām, pārliecinoties par savu atbalsta punktu un vienmēr stāvot aiz griezējierīces

• Uzmanieties no ceļu satiksmes, izmantojot mašīnu ielas tuvumā. Rīcība

• Darba laikā vienmēr cieši turiet mašīnu ar divām rokām, turot dzinēja mezglu ķermeņa labajā pusē un griešanas mezglu zem jostas līmeņa

• Sekojiet tam, lai jūsu stāja būtu droša un stabila, kā arī esiet modrs.

• Nekādā gadījumā neskrieniet, bet ejiet.

• Darba laikā mašīnai visu laiku jābūt piestiprinātai pie siksnām.

• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.

• Uzmanību: griezējelements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas

• Uzmaniet priekšmetus, kurus griezējierīce var izmest ārā.

• Esiet uzmanīgs, lai griezējierīce spēcīgi neuzdurtos priekšmetiem/šķēršļiem. Ja griezējierīce saduras ar šķērsli/priekšmetu, var rasties atsitiens (kickback). Šī sadursme var radīt pēkšņu grūdienu pretējā virzienā, stumjot griezējierīci uz augšu un operatora virzienā. Atsitiens var izraisīt kontroles zaudēšanu pār mašīnu, kas var novest pie ļoti smagām sekām. Lai izvairītos no atsitiena, ievērojiet atbilstošus piesardzības pasākumus, kas izklāstīti zemāk: – Cieši satveriet mašīnu ar abām rokām, novietojot savu ķermeni un rokas tādā pozīcijā, kas ļaus izturēt atsitiena spēku. – Neturiet rokas pārāk augstu un nepļaujiet virs vidukļa līmeņa. – Izmantojiet tikai ražotāja norādītās griezējierīces. – Ievērojiet ražotāja norādījumus par griezējierīces tehnisko apkopi.

• Pievērsiet uzmanību, lai izvairītos no traumu gūšanas auklas apgriešanas ierīces dēļ.

• Uzmanību: griezējelements turpina griezties arī pēc dzinēja izslēgšanas.

• Nepieskarieties dzinēja daļām, kas lietošanas laikā sakarst. Pastāv apdegumu risks.

• Lai izvairītos no ugunsgrēka riska, neatstājiet mašīnu ar karsto dzinēju blakus sausām lapām, zālei vai citiem uzliesmojošiem materiāliem.

• Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

• Trokšņa un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota pļaušanas elementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes.LV - 4

• Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties neirovaskulāri traucējumi un bojājumi (tie ir zināmi arī kā "Reino fenomens" vai "baltās rokas fenomens"), it īpaši, ja jums ir asinsrites traucējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, notirpums, kņudēšana, sāpes, ādas krāsas vai struktūras izmaiņa. Šīs pazīmes var pastiprināties zemas apkārtējās vides temperatūras gadījumā un/ vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsamazina mašīnas lietošanas ilgums un jāgriežas pie ārsta. Lietošanas ierobežojumi

• Mašīnu nedrīkst lietot personas, kuras nespēj stingri to turēt ar abām rokām un/vai darba laikā saglabāt līdzsvaru, stabili stāvot uz kājām.

• Nekad nelietojiet mašīnu ar bojātiem, trūkstošiem vai nepareizi novietotiem aizsargiem.

• Nemainiet dzinēja regulējumus un nepakļaujiet to pārmērīgai slodzei. Ja dzinēju darbina ar pārāk lieliem apgriezieniem, palielinās risks gūt traumas.

• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet maza izmēra mašīnu smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos. Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot. Lietot tikai oriģinālās rezerves daļas: izmantojot neoriģinālās rezerves daļas un/vai, ja tās nav pareizi uzstādītas, tiek apdraudēta mašīnas drošība, un var tikt izraisīti negadījumi vai miesas bojājumi, un tiek atcelti jebkādi ražotāja pienākumi un atbildība. Tehniskā apkope

• Lai samazinātu uzliesmošanas risku, regulāri pārbaudiet, vai nav eļļas un/vai degvielas noplūžu.

• Mašīnas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neiekļūtu starp griezējierīci un mašīnas nekustīgajām daļām. Uzglabāšana

• Neuzpildiet mašīnas tvertni ar degvielu tādā vietā, kur degvielas tvaiki var saskarties ar liesmu, dzirksteli vai spēcīgu siltuma avotu.

• Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

2.5 APKĀRTĒJĀS VIDES AIZSARDZĪBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

• Centieties nekļūt par jūsu kaimiņu traucējumu cēloni. Izmantojiet mašīnu tikai piemērotā laikā (neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem).

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, eļļas, degvielas, ltru, bojātu detaļu vai citu vidi piesārņojošo materiālu utilizāciju; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.

• Kad mašīna vairs nav derīga ekspluatācijai, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

Šī mašīna ir uzskatāma par dārza iekārtu, jeb precīzāk tā ir krūmgriezis / zālienu apmaļu pļaujmašīna ar siltuma dzinēju, kas paredzēta neprofesionālai lietošanai. Mašīnas galvenā sastāvdaļa ir dzinējs, kas ar transmisijas vārpstas, kas noslēgta caurulē, un ar leņķiskā pārvada palīdzību darbina griezējierīci, kurai var būt dažādas kongurācijas atbilstoši veicamajai funkcijai. Operators var atbalstīt mašīnu ar siksnas palīdzību un viņš var darbināt galvenās vadības ierīces, visu laiku atrodoties drošā attālumā no griezējierīces.

3.1.1 Paredzētais izmantošanas veids

Šī mašīna ir izstrādāta un izgatavota šādiem mērķiem:LV - 5

• zāles un nekokveida augu pļaušana ar neilona auklas palīdzību, kas ievietota auklas turēšanas galviņā;

• augstas zāles, vārgu krūmu, zaru un kokveida krūmāju pļaušana, kuru diametrs nepārsniedz 2 cm, izmantojot metāla vai plastmasas asmeņus;

• koka detaļu griešana un neliela izmēra koku zāģēšana (tikai ar zāģa asmeni, ja atļauts);

• mašīnu drīkst izmantot tikai viens operators.

3.1.2 Nepareiza lietošana

Jebkura cita veida izmantošana, kas atšķiras no iepriekšminētās, var būt bīstama un nodarīt miesas bojājumus un/vai radīt materiālos zaudējumus. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

• mašīnas izmantošana slaucīšanai;

• dzīvžoga izlīdzināšana vai citi darbi, kuru laikā griezējierīce nav paralēla zemes virsmai;

• mašīnas lietošana, kamēr griezējierīce atrodas virs operatora jostas līmeņa;

• mašīnas lietošana materiālu griešanai, kuri nav augu izcelsmes materiāli;

• griezējierīču izmantošana, kas atšķiras no tabulā "Tehniskie dati" norādītajām griezējierīcēm. Nopietnu ievainojumu un traumu bīstamība;

• mašīnas lietošana vienlaicīgi vairākām personām. SVARĪGI   Mašīnas  nepareiza  lietošana  izraisa garantijas anulēšanu un atbrīvo Ražotāju  no  jebkāda  veida  atbildības,  padarot  lietotāju  atbildīgu  par  zaudējumiem,  kas  saistīti  ar  paša  vai trešo personu mantas bojājumiem vai gūtajām  traumām.

Uz mašīnas ir atrodami dažādi simboli (att. 2). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme: UZMANĪBU! BĪSTAMI! Ja šo mašīnu izmanto nepareizi, tā var būt bīstama gan jums, gan citām personām. UZMANĪBU! Pirms šīs mašīnas izmantošanas izlasiet ro kasgrāmatu. Šīs mašīnas operators, kas nepārtraukti ikdienā izmanto to normālos apstākļos, var būt pakļauts trokšņa iedarbībai, kura līmenis ir vienāds vai ir lielāks par 85 dB (A). Izmantojiet akustiskās aizsargierīces un valkājiet aizsargķiveri. Izmantojiet cimdus un aizsargapavus!

PRIEKŠMETU IZMEŠANAS

RISKS! Sekojiet tam, lai visi cilvēki un mājdzīvnieki atrastos vismaz 15 m attālumā, kamēr tiek izmantota mašīna! Griezējierīces maksimālais ātrums. Neizmantojiet ripzāģa asmeņus. Bīstamība: Ripzāģa asmeņu izmantošana uz modeļiem, kuri tam nav paredzēti, pakļauj lietotāju ļoti smagu vai pat letālu traumu gūšanas riskam. UZMANĪBU! Benzīns ir uzliesmojoša viela. Ļaujiet dzinējam atdzist vismaz 2 minūtes pirms uzpildes veikšanas. Uzmaniet asmens grūdienu. UZMANĪBU! - Turēties drošā attālumā no karstām virsmām. SVARĪGI   Ir jānomaina uzlīmes, kuras ir bojātas  vai  nav  salasāmas.  Pasūtiet  jaunas  uzlīmes  autorizētajā servisa centrā.

3.3 IZSTRĀDĀJUMA IDENTIFIKĀCIJAS

ETIĶETE Izstrādājuma identikācijas etiķetē ir norādīti šādi dati (att. 1):LV - 6

1. Skaņas intensitātes līmenis

2. Atbilstības marķējums

3. Izgatavošanas mēnesis / gads

6. Ražotāja nosaukums un adrese

Pierakstiet mašīnas identikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējā vāka. SVARĪGI   Katru  reizi,  kad  sazināties  ar  autorizēto  servisa  centru,  izmantojiet  etiķetē  norādītos identikācijas datus. SVARĪGI   Atbilstības  deklarācijas  piemērs  ir  atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENĀS SASTĀVDAĻAS

Mašīna sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att. ): A. Dzinējs: nodrošina griezējierīces kustību ar pārvades caurules un leņķiskā pārvada palīdzību. B. Pārvades caurule: tās iekšpusē ir novietota transmisijas vārpsta, kuras funkcija ir pārvadīt rotējošo kustību uz leņķisko pārvadu.

1. Cietā pārvades caurule

2. Elastīgā pārvades caurule

C. Leņķiskais pārvads: pārvades caurules gala daļa, kas nodod kustību griezējierīcei. D. Griezējierīce: tā ir augu griešanai paredzētā daļa

1. Auklas turēšanas galviņa: griezējierīce

2. Asmens ar 3 smailēm, 4 smailēm un 8

smailēm: griezējierīce metāla diska veidā.

3. Zāģa asmens (ja atļauts):

griezējierīce metāla ripzāģa diska veidā ar perifēriem griezējzobiem. E. Griezējierīces aizsargs: tas ir drošības aizsargs, kas neļauj priekšmetiem, kas nonāk saskarē ar griezējierīci, tikt izmestiem tālu no mašīnas.

1. Auklas turēšanas galviņa

2. Zāģa asmens (ja atļauts)

F. Priekšējais rokturis: pusapaļā formā, ļauj vadīt mašīnu un ir aprīkots ar kāju aizsargbarjeru. G. Aizmugurējais rokturis: ļauj vadīt mašīnu un uz tā ir uzstādītas galvenās vadības ierīces mašīnas ieslēgšanai/ izslēgšanai/paātrināšanai. H. Kājas aizsargbarjera: šis aizsargs ļauj izvairīties no nejaušas saskares ar griezējierīci darba laikā.

I. Stūre: rokturis "vērša raga" formā,

kas uzstādīts šķērsām vārpstai un asimetriski attiecībā pret to; ļauj vadīt mašīnu un uz tā labajā pusē ir uzstādītas galvenās vadības ierīces mašīnas ieslēgšanai/izslēgšanai/paātrināšanai. J. Displejs: tiek parādīta informācija par mašīnas darbību un apkopi. K. Siksnu stiprinājuma vieta:: vieta, kurā siksnas piestiprina pie mašīnas. L. Siksnas: piederums, kas sastāv no auduma siksnām un, uzvelkot to uz pleciem, tas palīdz atbalstīt mašīnas svaru darba laikā.

M. Asmens aizsargs (mašīnas transportēšanai un pārvietošanai): aizsargā pret nejaušiem kontaktiem ar griezējierīci, kuri var izraisīt nopietnas traumas.

SVARĪGI   Drošības  noteikumi,  kuri  jāievēro,  ir  aprakstīti  2. nod. Uzmanīgi  ievērojiet  šos  norādījumus, lai izvairītos no nopietniem riskiem  vai apdraudējumiem. Uzglabāšanas un transportēšanas iemeslu dēļ dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma noņemšanas, ievērojot sekojošus norādījumus. Izpakošana un montāžas pabeigšana jāveic uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojumu pārvietošanai, izmantojot tikai piemērotus līdzekļus. Nelietojiet mašīnu, pirms nav veikti visi nodaļā “MONTĀŽA” norādītie pasākumi.LV - 7

4.1 MONTĀŽAS SASTĀVDAĻAS

Iepakojumā ir iekļautas montāžas sastāvdaļas.

1. Uzmanīgi atveriet iepakojumu, lai

nepazaudētu sastāvdaļas

2. Izlasiet kastē esošo dokumentāciju, tai skaitā

3. Izņemiet no kastes visas sastāvdaļas, kas vēl

5. Utilizējiet kasti un iepakojumu ievērojot vietējo

4.2.1 Priekšējā roktura montāža - I tips

1. Uzlieciet vāciņu (att. 3.A), ievietojot tapu

(att. 3.A.1) vienā no tam paredzētajām atverēm pārvades caurulē.

2. Uzstādiet priekšējo rokturi, kas

aprīkots ar kājas aizsargbarjeru (att. 3.B) ar skrūvju palīdzību (att. 3.C), sekojot tam, lai noturētu vietā abas pretvibrācijas pusčaulas (att. 3.D).

3. Līdz galam pieskrūvējiet skrūves (att. 3.C).

4.2.2 Priekšējā roktura montāža - II tips

1. Uzlieciet vāciņu (att. 4.A), ievietojot tapu

(att. 4.A.1) vienā no tam paredzētajām atverēm pārvades caurulē.

2. Ar skrūvēm (att. 4.C) uzstādiet

priekšējo rokturi ( att. 4.B).

3. Līdz galam pieskrūvējiet skrūves (att. 4.C).

4.2.3 Stūres uzstādīšana – III tips

1. Atskrūvējiet centrālo rokturi (att. 5.A)

un noņemiet vāciņu (att. 5.B).

2. Uzlieciet stūri (att. 5.C), raugoties, lai

vadības komandas atrastos labajā pusē.

3. Pagrieziet stūri visērtākajā darba

pozīcijā un to nobloķējiet ar vāciņa (att. 5.B) un roktura (att. 5.A) palīdzību.

4. Pieāķējiet ierīces vadīklu izolēto

vadu (att. 5.D) pie attiecīgās vada skavas (att. 5.E). PIEZĪME Palaižot vaļīgāk rokturi  (att. 5.A) stūri var pagriezt, lai samazinātu  ierīces izmērus uzglabāšanas laikā.

4.2.4 Stūres uzstādīšana – IV tips

1. Uzlieciet vāciņu (att. 6.A), ievietojot tapu

(att. 6.A.1) vienā no tam paredzētajām atverēm pārvades caurulē.

2. Uzlieciet stūri (att. 6.B), raugoties, lai

vadības komandas atrastos labajā pusē.

3. Pagrieziet stūri visērtākajā darba

pozīcijā un nobloķējiet to ar skrūvju palīdzību (att. 6.C).

4.2.5 Stūres uzstādīšana – V tips

1. Ievietojiet stūri (att. 7.A) vietā, kas

tai paredzēta pārvades caurulē (att. 7.B), raugoties, lai vadības komandas atrastos labajā pusē.

2. Uzskrūvējiet un tad pievelciet

Katra griezējierīce ir jāapvieno ar atbilstošu aizsargu, kā norādīts tehnisko datu tabulā. Izvēlieties veicamajam darbam vispiemērotā- ko griezējierīci, ņemot vērā sekojošus ierobe- žojumus:

• izmantojot auklas turēšanas galviņu, var pļaut augstu zāli un nekokveida augus blakus žogiem, sienām, pamatiem, trotuāriem, apkārt kokiem u.c., vai pilnīgi notīrīt atsevišķu dārza daļu;LV - 8

• asmeņi ar 3 smailēm, 4 smailēm un 8 smailēm ir piemēroti krūmāju un nelielu krūmu pļaušanai līdz 2 cm diametrā;

• zāģa asmens (ja atļauts) ļauj griezt koka detaļas un zāģēt neliela izmēra kokus. SVARĪGI   Katru reizi, kad jāmaina griezējierīce,  noņemiet visas ierīces detaļas.

Valkājiet aizsargcimdus.

4.4.1 Griezējierīces aizsarga montāža

(auklas turēšanas galviņa, asmens ar 3 smailēm, 4 smailēm un 8 smailēm) - I tips

1. Atskrūvējiet skrūves (att. 8.A).

2. Uzstādiet aizsargu (att. 8.C) pie pārvada

3. Piestipriniet aizsargu (att. 8.C), līdz galam

pievelkot skrūves (att. 8.A). PIEZĪME Uz griezējierīces aizsarga  ir šāds simbols (att. 8.E): Tas norāda uz griezējierīces griešanās virzienu.

4.4.2 Griezējierīces aizsarga montāža

(auklas turēšanas galviņa, asmens ar 3 smailēm, 4 smailēm un 8 smailēm) - I tips SVARĪGI   Ikreiz, kad tiek lietots šis aizsargs,  pārliecinieties, vai ir uzstādīta pārvades  caurules plāksnīte (att. 9.B, att.9.E.).

1. Atskrūvējiet skrūves (att. 9.A).

2. Uzstādiet aizsargu (att. 9.C) pie pārvada

3. Piestipriniet aizsargu (att. 9.C), līdz galam

pievelkot skrūves (att. 9.A). PIEZĪME Uz  griezējierīces  aizsarga  ir  šāds  simbols (att. 9.E): Tas norāda uz griezējierīces griešanās virzienu.

4.4.3 Griezējierīces aizsarga (auklas

turēšanas galviņa) montāža - III tips

1. Noņemiet aizsargvāciņu (att. 10.A) no stieņa

apakšējās daļas gala (att. 10.B).

2. Piestipriniet aizsargu (att. 10.C..) pie balsta

(att. 10. D), izmantojot komplektā pievienotās skrūves (att. 10. E). PIEZĪME Uz  griezējierīces  aizsarga  ir  šāds  simbols (att. 10.C): Tas norāda uz griezējierīces griešanās virzienu.

4.4.4 Griezējierīces aizsarga montāža

(zāģa asmens, ja atļauts) Šo aizsargu nedrīkst izmantot citām griezējierīcēm.

1. Noņemiet aizsargus, kas varētu tikt

izmantoti citām griezējierīcēm.

2. Uzstādiet aizsargu (att. 11.B) uz

pārvada atverēm (att. 11.A).

3. Piestipriniet aizsargu (att. 11.B), līdz

DEMONTĀŽA Valkājiet aizsargcimdus.

4.5.1 Auklas turēšanas galviņas montāža -

1. Uzstādiet iekšējo gredzenu (att. 12.A) vārpstā

norādītajā virzienā, pārliecinoties, ka gropes labi sakabinās ar leņķiskā pārvada gropēm (att. 12.B).

2. Ievietojiet komplektā esošo atslēgu (att. 12.C)

atbilstošajā leņķiskā pārvada (att. 12.D) atverē un ar roku pagrieziet gredzenu, saspiežot atslēgu (att. 12.C), līdz tā nostiprinās un nobloķē griešanos.

3. Uzstādiet auklas turēšanas galviņu (att.

12.F), pieskrūvējot to pretēji pulksteņrādītāja virzienam.LV - 9

4. Izņemiet atslēgu (att. 12.C), lai atjaunotu

griešanos.   Auklas  turēšanas  galviņas  izmantošanas  laikā  vienmēr  jābūt  uzstādītam  aizsargam (att. 12.E) ar auklas nazi (att. 32.A).

1. Ievietojiet komplektācijā esošo atslēgu

(att. 12.C) atbilstošajā leņķiskā pārvada (att. 12.D) atverē un ar roku pagrieziet gredzenu, saspiežot atslēgu (att. 12.C), līdz tā nostiprinās un nobloķē griešanos.

2. Noņemiet auklas turēšanas galviņu (att. 12.F),

atskrūvējot to pulksteņrādītāja virzienā.

1. Bloķējiet vārpstas rotāciju ar piemērotu

atslēgu (att. 12.G).

2. Uzstādiet auklas turēšanas galviņu (att. 12.H),

pieskrūvējot to pulksteņrādītāja virzienā.

1. Bloķējiet vārpstas rotāciju ar piemērotu

atslēgu (att. 12.G).

2. Noņemiet auklas turēšanas galviņu (att.

12.H), atskrūvējot to pulksteņrādītāja virzienā.

Uzstādiet aizsargu uz asmens.

1. Uzstādiet iekšējo gredzenu (att. 13.A, att. 14.A)

vārpstā norādītajā virzienā, pārliecinoties, ka gropes labi sakabinās ar leņķiskā pārvada gropēm (att. 13.B, att. 14.B).

2. Uzstādiet asmeni (att. 13.C, att. 14.C) un ārējo

gredzenu (att. 13.D, att. 14.D) tā, lai plakanā daļa būtu vērsta asmens virzienā.

3. Ievietojiet komplektā esošo atslēgu (att. 13.E,

att. 14.E) atbilstošajā pārvada atverē, ar roku pagrieziet asmeni (att. 13.C, att. 14.C) un bīdiet atslēgu (att. 13.E, att. 14.E), lai tā nostiprinātos leņķiskā pārvada (att. 13.B, att. 14.B) atverē un nobloķētu griešanos.

4. Uzstādiet vāku (att. 13.F, att. 14.F) un

uzskrūvējiet uzgriezni (att. 13.G, att. 14.G), pievelkot to līdz galam pretēji pulksteņrādītāja kustības virzienam (25 Nm).

Uzstādiet aizsargu uz asmens.

1. Ievietojiet komplektācijā esošo atslēgu

(att. 13.E, att. 14.E) atbilstošajā atverē, ar roku pagrieziet asmeni (att. 13.C, att. 14.C) un bīdiet atslēgu (att. 13.E, att. 14.E), lai tā nostiprinātos leņķiskā pārvada (att. 13.B, att. 14.B) atverē un nobloķētu griešanos.

2. Atskrūvējiet uzgriezni (att. 13.G, att. 14.G)

pulksteņrādītāja virzienā un noņemiet vāku (att. 13.F, att. 14.F).

3. Noņemiet ārējo gredzenu (att. 13.D, att. 14.D),

pēc tam noņemiet asmeni (att. 13.C, att. 14.C) un iekšējo gredzenu (att. 13.A, att. 14.A).

1. Izvelciet ksācijas tapu (att. 15.A att.) un bīdiet

stieņa apakšējo daļu (att. 15.B), līdz dzirdat, kā skācijas tapa (att. 15.A) noklikšķ stieņa atverē (att. 15.C). Ievietošanu var atvieglot, nedaudz pagriežot apakšējo daļu (att. 15.B) abos virzienos; stienis ir pilnībā ievietots, ja tapa (att. 15.A) ir līdz galam ievilkta.

2. Kad ievietošana ir pabeigta, pievelciet rokturi

līdz galam (att. 15.D).

elastīgās pārvades caurules galiem (att. 16.B), ņemot vērā, ka tās viena no otras atšķiras.

2. Noņemiet aizsargvāciņu (att. 17.A) caurules

(Fig. 17.B), kas ir izvirzīta no aizmugurējā roktura (att. 17.C)

3. Ievietojiet galu ar rievu (att.17.D) caurulē

(att. 17.B), kas ir izvirzīta no aizmugurējā roktura (att. 17.C), un noksējiet to ar skrūvju palīdzību (att. 17.E), pārliecinoties, ka tā ir bloķēta.

4. Nospiediet tapu (att.18.A) un ievietojiet

elastīgo cauruli (att.18.B) dzinēja mezglā paredzētajā vietā (att.18.C).

6. Noņemiet gumijas aizsargu (att.18.D) un

izvelciet caur to iekšpusi kabeļus (att.18.E).

7. Atveriet akseleratora kabeļa aizsargierīci

(att.18.F) ar skrūvgrieža palīdzību.LV - 10

SVARĪGI   Drošības noteikumi, kuri  jāievēro, ir aprakstīti 2. nod. Uzmanīgi  ievērojiet šos norādījumus, lai izvairītos no  nopietniem riskiem vai apdraudējumiem. SVARĪGI   Mašīna tiek piegādāta bez degvielas.LV - 11

6.1 SAGATAVOŠANAS DARBI

Pirms mašīnas izmantošanas:

1. novietot mašīnu horizontālā stāvoklī un, lai tā

ir stabili atbalstīta uz zemes;

2. izvēlieties veicamajam darbam

vispiemērotāko griezējierīci (par. 4.3);

3. uzpildiet degvielu. Attiecībā uz maisījuma

sagatavošanu, degvielas uzpildīšanas tkārtību un piesardzību (skat. par. 7.2 e par. 7.3);

4. pareizi uzvelciet siksnas (skat par. 6.1.1).

6.1.1 Siksnas izmantošana

Siksnas jānoregulē atbilstoši operatora augstumam un ķermeņa uzbūvei.

• Modeļi ar vienu siksnu Siksnas vienmēr ir jāuzvelk pirms mašīnas piestiprināšanas pie atbilstoša savienotāja. Siksna (att. 20.A) jāpārliek pāri kreisajam plecam uz labā sāna pusi. Siksna ir jālieto ar: – atbalstu (att. 20.A.1), mašīnas sakabes karabīni (att. 20.A.2) un ātrās atbrīvošanas stiprinājumu (att. 20.A.3), kas atrodas labajā pusē.

• Modeļi ar dubultsiksnu Siksnas vienmēr ir jāuzvelk pirms mašīnas piestiprināšanas pie atbilstoša savienotāja. Siksna (att. 20.B) ir jālieto ar: – atbalstu (att. 20.B.1), mašīnas sakabes karabīni (att.20.B.2) un ātrās atbrīvošanas stiprinājumu (att. 20.B.3), kas atrodas labajā pusē – ātrās atbrīvošanas stiprinājumu priekšā (att. 20.B.4); – operatoram uz muguras sakrustotām siksnām (att. 20.B.6); – pareizi nostiprinātām sprādzēm (20.B.5). Siksnām jābūt pievilktām tā, lai slodze uz pleciem tiktu sadalīta vienmērīgi. SVARĪGI   Briesmu  gadījumā  atvienojiet  mašīnu,  izmantojot  ātrās  atbrīvošanas  stiprinājumu (att. 20.B.3).

• Modeļi ar mugursomu Mugursoma jāuzvelk pēc mašīnas ieslēgšanas. Mugursomai (att. 20.C) jābūt uzvilktai tā, lai: – plecu siksnas atrastos uz operatora pleciem ( att. 20.C.1); – sprādzes (att. 20.B.2) būtu pareizi nostiprinātas. – labajā pusē būtu karabīne mašīnas piestiprināšanai (att. 20.C.3.); – priekšā būtu ātrās atbrīvošanas stiprinājums (att. 20.C.4); Siksnām jābūt pievilktām tā, lai slodze uz pleciem tiktu sadalīta vienmērīgi. SVARĪGI   Briesmu  gadījumā  atvienojiet  siksnas,  izmantojot  ātrās  atbrīvošanas  stiprinājumu (att. 20.C.4).

6.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās. Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

6.2.1 Vispārīga pārbaude

Poz. Rezultāts Rokturi (att. 1.F, att. 1.G., att. 1.I) Tīri, sausi, pareizi un cieši piestiprināti pie mašīnas. Griezējierīces aizsargs (att. 1.E.1, att. 1.E.2) Piemērots izmantotajai griezējierīcei, pareizi un cieši piestiprināts pie mašīnas, nav nodilis vai bojāts. Siksnu stiprinājuma vieta (att. 1.K) Pareizi izvietots Ātrās atbrīvošanas stiprinājums (att. 20.A.3, att. 20.B.3, att. 20.C.4) Efektīvs. Tam jānodrošina ātra mašīnas atbrīvošana briesmu gadījumā. Mašīnas un griezējierīces skrūves Labi piestiprinātas (nav izļodzījušās) Griezējierīce (att. 1.D.1, att. 1.D.2, att. 1.D.3 ) Nav bojāta vai nodilusi. Metāla asmens (ja uzstādīts) (att. 1.D.2, att. 1.D.3) Labi uzasināts Gaisa ltrs (att. 29.C) Tīrs Elektriskie kabeļi un sveces kabelis Nebojāti, lai izvairītos no dzirksteļu rašanās. Aizdedzes sveces uzmava (att. 19.H) Vesela un pareizi uzstādīta uz svecesLV - 12

6.2.2 Mašīnas darbības pārbaude

Darbība Rezultāts Iedarbiniet mašīnu (par. 6.3) Griezējierīce (att. 1.D.1, att. 1.D.2, att. 1.D.3) nedrīkst kustēties, ja dzinējs atrodas minimālajā režīmā. Vienlaicīgi darbiniet akseleratora vadības sviru (att. 19.B) un akseleratora drošības sviru (att. 19.C). Svirām jākustas brīvi, bez pārmērīga spēka pielietošanas. Atlaidiet akseleratora vadības sviru (att.19.B) un akseleratora drošības sviru (att. 19.C) Svirām ir automātiski un ātri jāatgriežas neitrālā stāvoklī, dzinējam jāatgriežas minimālajā režīmā. Nospiediet akseleratora vadības sviru (att. 19.B) akseleratora vadības svira paliek bloķēta (att. 19.B). Pārslēdziet dzinēja iedarbināšanas/ apturēšanas slēdzi (att. 19.A) Slēdzim viegli jāpārslēdzas no vienas pozīcijas uz otru. Ja jebkurš no rezultātiem atšķirsies no turpmākajās tabulās norādītās informācijas, mašīnu nav iespējams izmantot! Nogādājiet mašīnu servisa centrā, lai to pārbaudītu un salabotu.

Pirms dzinēja iedarbināšanas:

1. novietojiet mašīnu stabilā pozīcijā uz zemes;

2. noņemiet griezējierīces aizsargu (att. 1.M ) (ja

1.D.3) (ja tas ir uzstādīts) nepieskaras zemei vai citiem priekšmetiem.

6.3.1 Aukstā palaišana

“Aukstā” palaišana jāsāk veikt vismaz 5 minūtes pēc dzinēja apstādināšanas vai uzpildīšanas. SVARĪGI   Lai  izvairītos  no  deformācijas,  pārvades  cauruli  ieslēgšanas  brīdī  nedrīkst  izmantot kā rokas vai ceļa balstu. SVARĪGI   Lai  izvairītos  no  bojājumiem,  nevelciet  auklu  visā  tās  garumā,  neslidiniet  to  gar auklas vadotnes apmali un atlaidiet rokturi pakāpeniski,  izvairoties  no  auklas  nekontrolētas  ieraušanas atpakaļ.

1. Pārbaudiet, vai slēdzis (att. 19.A) ir pozīcijā “I”.

2. tikai modeļiem ar droseli:

Ieslēdziet droseli, pavēršot sviru pozīcijā "B" (19.E att).

3. Nospiediet uzpildes ierīces (att. 19.F)

vadības pogu 10 reizes, lai veicinātu aizdedzi karburatorā. Nospiežot vadības pogu, pārliecinieties, ka atvere ir aizvērta ar pirkstu.

4. Turiet mašīnu stingri uz zemes, vienu roku

turot uz dzinēja mezgla, lai ieslēgšanas brīdī nezaudētu kontroli (att. 21).

5. Lēnām velciet startera rokturi 10-15 cm,

līdz sajūtat noteiktu pretestību, un tad atkal pavelciet vairākas reizes, līdz dzirdat pirmos dzinēja rūcienus.

6. tikai modeļiem ar droseli:

Atvienojiet droseli, pavēršot sviru pozīcijā "A" (19.E att).

7. Vēlreiz pavelciet startera rokturi, līdz dzinējs

sāk vienmērīgi darboties.

8. Nedaudz padarbiniet akseleratora vadības

sviru (att. 19.B) un samaziniet dzinēja apgriezienu skaitu līdz minimumam.

9. Pirms mašīnas lietošanas ļaujiet dzinējam

vismaz 1 minūti darboties tukšgaitā. SVARĪGI   Ja  startera  auklas  rokturis  tiek  darbināts  atkārtoti,  dzinējā  var  iekļūt  par  daudz  degvielas un to var kļūt sarežģīti iedarbināt.  Ja dzinējā iekļuvis par daudz degvielas (skat. par.  14).

6.3.2 Siltā palaišana

Siltai iedarbināšanai (uzreiz pēc dzinēja apstādināšanas) veiciet iepriekšējās procedūras

PIEZĪME   Pirms  pirmās  pļaušanas  tiek  rekomendēts  labi  iepazīties  ar  mašīnu  un  ar  piemērotu  pļaušanas  tehniku, pamēģinot pareizi  uzvilkt  siksnas,  cieši  satvert  mašīnu  un  veikt  darbam nepieciešamas kustības.LV - 13 Turpmāk ir izklāstīti mašīnas izmantošanas norādījumi:

• vienmēr piesprādzējiet mašīnu pie pareizi uzvilktas siksnas (skat. par. 6.1.1).

• vienmēr cieši turiet mašīnu ar abām rokām, turot dzinēja mezglu ķermeņa labajā pusē un griešanas mezglu zem jostas līmeņa.

6.4.1.a Auklas turēšanas galviņa

Izmantojiet TIKAI neilona auklas. Metāla aukļu, plasticētu metāla aukļu un/vai galviņai nepiemērotu aukļu izmantošana var novest pie smagu traumu vai ievainojumu gūšanas. Neizmantot mašīnu slaucīšanai, noliecot auklas turēšanas galviņu. Dzinēja jauda ir pietiekoša, lai uzmestu priekšmetus un nelielus akmeņus 15 metru vai pat lielākā attālumā, kas var radīt bojājumus vai traumas cilvēkiem. a. Pļaušana kustībā (pļauja) Pārvietojieties vienmērīgi, veicot lokveida kustības, kā ar parastu izkapti, nenoliekot auklas turēšanas galviņu (att. 22). Vispirms pamēģiniet nopļaut zāli pareizā augstumā nelielā apgabalā, lai nodrošinātu vienādu pļaušanas augstumu, turot auklas turēšanas galviņu nemainīgā attālumā no zemes virsmas. Cietu augu pļaušanas laikā auklas turēšanas galviņu var noliekt apmēram uz 30° kreisajā pusē. Nestrādājiet šādā veidā, ja pastāv priekšmetu izmešanas risks, kuri var ievainot cilvēkus, dzīvniekus vai nodarīt bojājumus. b. Precīza pļaušana (apgriešana) Nedaudz nolieciet mašīnu, lai auklas turēšanas galviņas apakšējā mala nepieskartos zemes virsmai un lai pļaušanas līnija atrastos vēlamajā punktā, griezējierīci vienmēr turiet tālu no operatora. c. Pļaušana žogu / pamatu tuvumā Lēni pietuviniet auklas turēšanas galviņu žogam, stabiem, akmeņiem, sienām utt., sekojot tam, lai tā neatsistos pret šiem priekšmetiem (att. 23). Ja auklas atsitas pret cietu priekšmetu, tā var saplīst vai nodilt; ja tā aizķersies aiz žoga, tā var asi notrūkt. Jebkurā gadījumā, pļaušanas laikā apkārt trotuāriem, pamatiem, sienām utt. auklas nodilums var būt lielāks, nekā parasti. d. Pļaušana apkārt kokiem Ejiet apkārt kokam no kreisas puses labajā pusē, lēni pietuvinoties stumbram tā, lai aukla nenonāktu saskarē ar stumbru, un nedaudz noliecot auklas turēšanas galviņu uz priekšu (att. 24). Ņemiet vērā, ka neilona aukla var nogriezt vai sabojāt nelielus krūmus un, ka, ja neilona aukla nonāks saskarē ar krūmiem vai kokiem ar mīkstu mizu, tas var nopietni sabojāt augu.

6.4.1.b Asmens ar 3 smailēm, 4 smailēm un

8 smailēm Sāciet pļaušanu no veģetācijas virspuses, tad laidiet pļaušanas asmeni zemāk, lai nogrieztu zarus, griežot tos pa nelieliem gabaliem (att. 25).

6.4.1.c Zāģa asmens (ja atļauts)

Lietojot zāģa asmeni, ja tas atļauts, vienmēr jāuzstāda īpaši aizsargi (4.4.2. nod.). Asmenim vienmēr jābūt labi uzasinātam, lai mazinātu atsitiena risku. Neliela izmēra koku zāģēšanas gadījumā, paredziet virzienu, kurā kritīs nozāģētais koks, ņemot vērā arī vēja virzienu. Lai panāktu labu rezultātu, zāģējot nelielus kokus, nepieciešams veikt straujus griezienus griežamā zara vai stumbra virzienā ar maksimālo dzinēja apgriezienu skaitu. Izvairieties no asmens labās puses izmantošanas, jo šajā zonā ir augsts atsitiena vai asmens apstāšanās risks griešanās virziena dēļ (att. 26).

6.4.2 Galviņas auklas garuma regulēšana

darba laikā Šī mašīna ir aprīkota ar galviņu ar pusautomātisko auklas padevi. Galviņas auklas garums tiek regulēts: – kad aukla nodilst un kļūst īsāka; – kad dzinēja griešanās ātrums kļūst lielāks par ierastu; – kad samazinās pļaušanas efektivitāte.LV - 14 Lai izlaistu jaunu auklas gabalu:

• padauziet auklas turēšanas galviņu pret zemi (att. 27), turot akseleratora vadības sviru līdz galam nospiestu;

• aukla tiek padota automātiski un auklas nazis (att. 32.A) nogriež lieko daļu.

6.5 LIETOŠANAS IETEIKUMI

Izmantošanas laikā iesakām periodiski izņemt nezāli, kas aptinās apkārt mašīnai, lai izvairītos no dzinēja (att. 1.A) pārkaršanas, kas var rasties, ja zāle nokļūst zem griezējierīces aizsarga (att. 1.E.1, att. 1.E.2). Rīkojieties, kā ir aprakstīts turpmāk: – apturiet mašīnu (par. 6.6); – noņemiet uzmavu no sveces (att. 19.H); – valkājiet darba cimdus; – izņemiet zāli ar skrūvgrieža palīdzību, lai nodrošinātu dzinēja pareizu dzesēšanu. PIEZĪME   Mašīnas  pirmajās 6-8 darbināšanas  stundās  izvairieties  no  dzinēja  darbināšanas  ar  maksimālo ātrumu.

Lai apturētu mašīnu:

• atlaidiet akseleratora vadības sviru (att. 19.B) un dažas sekundes ļaujiet dzinējam darboties tukšgaitā;

• pagrieziet slēdzi (att. 19.A) stāvoklī “O”;

• uzgaidiet, kamēr griezējierīce apstāsies. Samazinot akseleratora apgriezienu skaitu līdz minimumam, paiet dažas sekundes, pirms griezējierīce apstājas. SVARĪGI Vienmēr apturiet mašīnu  pārvietojot mašīnu darba zonas ietvaros. Uzreiz pēc izslēgšanas dzinējs var būt ļoti karsts. Neaiztikt. Pastāv apdegumu gūšanas risks.

• Kad griezējierīce apstāsies, uzstādiet asmens aizsargu.

• Ļaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.

• Veiciet tīrīšanu (par. 7.4).

• Pārbaudiet, vai nav vaļīgas vai bojātas detaļas. Nepieciešamības gadījumā nomainiet bojātās detaļas un pievelciet izļodzījušās skrūves un bultskrūves. SVARĪGI Apstādiniet  mašīnu  (par. 6.6),  noņemiet  aizdedzes  sveces  uzmavu  (att.  19.H)  un  uzstādiet  asmens  aizsargukatru  reizi,kad  atstājat mašīnu bez uzraudzības.

SVARĪGI   Drošības  noteikumi,  kuri  jāievēro,  ir  aprakstīti  2. nod. Uzmanīgi  ievērojiet  šos  norādījumus, lai izvairītos no  nopietniem riskiem  vai apdraudējumiem. Pirms jebkādu tehniskās apkopes darbu veikšanas:

• pēc griezējierīces apstāšanās uzstādiet asmens aizsargu (izņemot gadījumus, kad tai nepieciešama iejaukšanās);

• ļaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;

• izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles;

• izlasiet attiecīgo instrukciju;

• Veicamo darbu veids un biežums ir aprakstīts "Tehniskās apkopes tabulā" (sk. nod. 13). Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam termiņam.

• Rezerves daļu un piederumu lietošana, kas nav oriģinālie, var negatīvi ietekmēt mašīnas ekspluatāciju un drošību. Ražotājs neuzņemas nekādu atbildību par zaudējumiem vai miesas bojājumiem, ko izraisa šie izstrādājumi.

• Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem. SVARĪGI   Visas  tehniskās  apkopes  un  regulēšanas operācijas, kas nav aprakstītas šajā  rokasgrāmatā, ir jāveic pie dīlera vai specializētajā  servisa centrā.LV - 15

7.2 MAISĪJUMA SAGATAVOŠANA

Šī mašīna ir aprīkota ar divtaktu dzinēja, kam nepieciešams benzīna un dzinēja eļļas maisījums. SVARĪGI   Izmantojot  vienīgi  benzīnu,  tiek  bojāts dzinējs un garantija tiek anulēta. SVARĪGI   Izmantojiet  tikai  augstas  kvalitātes  degvielas un smērvielas, lai saglabātu veiktspēju  un garantētu mehānisko detaļu izturību.

7.2.1 Benzīna raksturojums

Izmantojiet tikai bezsvina benzīnu (zaļo benzīnu), kura oktānskaitlis (OS) nav mazāks par 90. SVARĪGI   Zaļais  benzīns  parasti  rada  nogulsnes konteinerā, ja tas tiek uzglabāts vairāk  nekā  2  mēnešus.  Vienmēr  izmantojiet  svaigu  benzīnu!

7.2.2 Eļļas raksturojums

Izmantojiet tikai augstas kvalitātes sintētisko eļļu, kas paredzēta divtaktu dzinējiem. Jūsu izplatītājam ir pieejamas īpaši šim dzinēja tipam izstrādātas eļļas, kas nodrošina augstu aizsardzības līmeni. SVARĪGI   Lai  uzzinātu  izmantojamās  eļļas  un  benzīna  procentuālo  daudzumu,  skatiet  tabulu  "TEHNISKIE DATI".

7.2.3 Maisījuma sagatavošana un

uzglabāšana Lai sagatavotu maisījumu:

1. apstiprinātā tvertnē iepildiet aptuveni pusi no

2. pievienojiet visu eļļu;

3. iepildiet atlikušo benzīnu;

4. aizveriet vāciņu un enerģiski sakratiet.

SVARĪGI   Maisījums  ir  pakļauts  novecošanai.  Negatavojiet pārmērīgu maisījuma daudzumu, lai  izvairītos no nogulšņu veidošanās. SVARĪGI   Uzglabājiet  maisījuma  un  benzīna  tvertnes  atsevišķi  un  identicējiet  tās,  lai  lietošanas laikā tās nesajauktu. SVARĪGI   Periodiski  tīriet  degvielas  un  maisījuma  tvertnes,  lai  iztīrītu  iespējamās  nogulsnes.

1. spēcīgi sakratiet maisījuma tvertni;

2. novietojiet mašīnu uz līdzenas virsmas

stabilā pozīcijā, lai maisījuma tvertnes vāciņš atrastos augšā (att. 19.G). PIEZĪME Uz maisījuma tvertnes vāciņa  (att. 19.G) atrodas sekojošais simbols: Maisījuma tvertne.

3. Notīriet degvielas vāciņu un tam apkārtējo

zonu, lai izvairītos no netīrumu piejaukšanas degvielas uzpildes laikā.

4. Uzmanīgi atveriet tvertnes vāciņu, ļaujot

spiedienam pakāpeniski samazināties.

5. Iepildiet degvielu ar piltuvi, izvairoties no

tvertnes piepildīšanas līdz malām.

7.4 MAŠĪNAS UN DZINĒJA TĪRĪŠANA

Pēc izmantošanas vienmēr notīriet mašīnu. Lai samazinātu ugunsgrēka risku: – novāciet no mašīnas, un it īpaši no dzinēja, zāli, lapas un smērvielas paliekas; – bieži tīriet cilindra ribas ar saspiesto gaisu un atbrīvojiet trokšņu slāpētāja zonu no zāģu skaidām, zariem, lapām vai citiem atkritumiem. Lai izvairītos no dzinēja pārkaršanas un bojājuma, dzesēšanas gaisa ieplūdes režģiem jābūt tīriem un brīviem no zāģu skaidām un atkritumiem.

• Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī.

• Regulāri pārbaudiet, vai rokturi ir cieši piestiprināti.LV - 16

Eļļojiet ar smērvielu uz litija bāzes. Izņemiet skrūvi (att. 28.A) un ielejiet ziedi, ar roku griežot vārpstu līdz ziede sāk tecēt ārā; pēc tam ievietojiet skrūvi (att. 28.A) atpakaļ.

8.2 ELASTĪGĀS VĀRPSTAS EĻĻOŠANA

Eļļojiet ar smērvielu uz litija bāzes.

1. Atvienojiet cauruli (att. 28.B) no dzinēja puses;

2. izņemiet elastīgo vārpstu (att. 28.C);

3. uzklājiet smērvielu, manuāli pagrozot vārpstu,

līdz smērviela tiek uzklāta uz visas virsmas; tad visu samontējiet atpakaļ (par. 4.6)

8.3 GAISA FILTRA TĪRĪŠANA

SVARĪGI   Gaisa  ltra  tīrīšana  ir  svarīga,  lai  nodrošinātu  labu  mašīnas  funkcionēšanu  un  ilgstošu darba mūžu. Nestrādājiet bez ltra vai ar  bojātu ltru, lai neradītu neatgriezeniskus dzinēja  bojājumus. Tīrīšana jāveic ik pēc 15 darba stundām.

• I tips Lai iztīrītu ltru:

1. atskrūvējiet skrūves (att. 29.B), noņemiet

vāciņu (att. 29.A) un izņemiet ltrējošo elementu (att. 29.C);

2. iepūtiet saspiesto gaisu no iekšējā sāna, lai

novāktu putekļus un netīrumus (att. 30);

3. ielieciet atpakaļ ltrējošo elementu (att. 29.C)

un uzlieciet vāciņu (att. 29.A), pieskrūvējot skrūves (att. 29.B).

• II tips Lai iztīrītu ltru:

1. atskrūvējiet rokturi (att. 29.B), noņemiet

vāciņu (att. 29.A) un izņemiet ltrējošo elementu (att. 29.C);

2. iepūtiet saspiesto gaisu no iekšējā sāna, lai

novāktu putekļus un netīrumus (att. 30);

3. ielieciet atpakaļ ltrējošo elementu (att. 29.C)

un uzlieciet vāciņu (att. 29.A), pieskrūvējot rokturi (att. 29.D).

Periodiski noņemiet un notīriet aizdedzes sveci, notīrot nogulsnes ar metāla birstīti (att. 31). Pārbaudiet un ievērojiet pareizo attālumu starp elektrodiem (att. 31). Uzstādiet atpakaļ sveci, pievelkot to līdz galam ar komplektācijā esošās atslēgas palīdzību. Ja parādījušies apdeguši elektrodi vai bojāta izolācija, aizdedzes svece jāaizstāj ar sveci ar līdzīgām īpašībām un jebkurā gadījumā ik pēc 100 ekspluatācijas stundām.

8.5 GRIEZĒJIERĪCES TEHNISKĀ APKOPE

Veicot darbus ar griezējierīci, ņemiet vērā, ka griezējierīce var izkustēties arī tajā gadījumā, ja sveces vads ir atvienots. Ar šo mašīnu ir paredzēts izmantot griezējierīces, kurām ir tehnisko datu tabulā norādītais kods. Ņemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni. Nepieskarieties griezējierīcei, kamēr sveces vads nav atvienots un griezējierīce nav pilnībā apstājusies. Valkājiet aizsargcimdus.

8.5.1 Asmens asināšana/turēšana

Drošības apsvērumu dēļ ir ieteicams asināšanu un līdzsvarošanu veikt specializētajā servisa centrā, kura darbiniekiem ir šīs operācijas veikšanai nepieciešamās zināšanas un instrumenti, kas ļauj novērst asmens bojājuma un ekspluatācijas drošības samazināšanas risku. Asmeņi ar 3 smailēm, 4 smailēm un 8 smailēm tiek izmantoti no abām pusēm. Kad viena smaiļu puse ir nodilusi, var apgriezt asmeni un izmantot otro smaiļu pusi. Jau abas smaiļu puses ir nodilušas, tās ir jāuzasina. Zāģa asmens nav abpusējs, tādēļ tas jālieto tikai no vienas puses.LV - 17

Asmeni nedrīkst remontēt, tas ir jānomaina, kad parādās plīšanas pazīmes vai, ja ir pārsniegta asināšanas robeža. Maiņas procedūra ir aprakstīta 4.5.3. un 4.5.4. nod.

8.5.3 Auklas turēšanas galviņas auklas

• I tips Izpildiet secību, kā parādīts (att. 33).

• II tips Apgrieziet jaunu auklu norādītajā garumā (att. 34.A).

4. Pagrieziet uztīšanas rokturi (att. 35.A) un

salāgojiet atzīmi uz roktura (att. 35.B) ar atzīmi uz galviņas korpusa (att. 35.C).

5. Ievietojiet auklas galu (att. 35.D) vienā no

izejas atverēm un izvelciet to no pretējā pusē esošās atveres.

6. Nodrošiniet, lai auklas garums abās pusēs

7. Grieziet uztīšanas rokturi (att. 36.A) bultiņu

norādītajā virzienā, lai uztītu auklu, ārā atstājot apmēram 175 mm garu gabalu no abām pusēm (att. 36.B). Gadījumā, ja galviņā ir palikusi veca aukla vai tās daļas, izņemiet to, kā aprakstīts turpmāk:

1. nospiediet mēlītes auklas turēšanas galviņas

malās tajās vietās, kas apzīmētas ar "PUSH" (att. 37.A), un atkabiniet galviņas apakšējo daļu (att. 37.B.);

2. izņemiet iekšā palikušo auklas daļu;

3. uzstādiet atpakaļ spoli (att. 38.A) attiecīgajā

4. aizveriet galviņu, piekabinot mēlītes (att.

38.B) attiecīgajās atverēs (att. 38.C), spiežot to līdz galam, līdz atskan klikšķis, kas liecina par to, ka galviņas apakšējā daļa (att. 38.D) ir noksējusies vietā.

1. Noņemiet auklas griešanas nazi (att. 32.A)

32.A) spīlēs un uzasiniet to ar plakanas vīles palīdzību, sekojot tam, lai saglabātos sākotnējs griešanas leņķis.

3. Uzstādiet auklas griešanas nazi (att. 32.A)

atpakaļ uz aizsarga (att. 32.B).

8.7 MINIMĀLO APGRIEZIENU

REGULĒŠANA Ja griezējierīces dzinējs griežas ar minimāliem apgriezieniem, sazinieties ar vietējo izplatītāju, lai pareizi iestatītu dzinēju:

Karburators ir noregulēts rūpnīcā, lai sniegtu maksimālu veiktspēju jebkurā lietošanas situācijā ar minimālu kaitīgo gāzu emisiju saskaņā ar spēkā esošajiem normatīviem. Sliktas veiktspējas gadījumā sazinieties ar vietējo izplatītāju, lai veiktu karburācijas un dzinēja pārbaudi.

SVARĪGI   Drošības  noteikumi,  kuri  jāievēro  uzglabāšanas  laikā,  ir  aprakstīti  par.  2.4.  Rūpīgi  ievērojiet  šo  norādījumus,  lai  izvairītos  no  nopietniem riskiem vai bīstamām situācijām. Ja mašīna jāuzglabā ilgāk par 2-3 mēnešiem, jāveic daži pasākumi, lai izvairītos no grūtībām atsākt darbu vai neatgriezeniskiem dzinēja bojājumiem. Pirms mašīnas uzglabāšanas:

1. Iztukšojiet degvielas tvertni ārpus telpām un

atdzesējiet dzinēju.

2. Iedarbiniet dzinēju un ļaujiet tam darboties

tukšgaitā, līdz tas apstājas, patērējot visu degvielu, kas palikusi karburatorā.

3. Ļaujiet dzinējam atdzist.

5. Rūpīgi iztīriet mašīnu.

6. Pārbaudiet, vai mašīnā nav bojājumu.

Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.

7. Novietojiet mašīnu uzglabāšanā:

– sausā vidē; – no laika apstākļiem aizsargātā vietā;LV - 18 – ar pareizi uzstādītu asmens aizsargu; – bērniem nepieejamā vietā; – pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti. Atsākot mašīnas izmantošanu, sagatavojiet mašīnu, kā aprakstīts 6. nodaļā "Mašīnas izmantošana".

TRANSPORTĒŠANA Mašīnas pārvietošanas vai transportēšanas laikā jāievēro šādi norādījumi: – Apturiet mašīnu. – Noņemiet aizdedzes sveces uzmavu (att. 19.H). – Izmantojiet izturīgus darba cimdus. – Kad griezējierīce apstāsies, uzstādiet asmens aizsargu. – Ņemt mašīnu tikai aiz rokturiem un novirzīt griezējierīci pretēji pārvietošanas virzienam. Transportējot mašīnu transportlīdzeklī, jāievēro šādi norādījumi: – novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību; – cieši piestipriniet to pie transportlīdzekļa, izmantojot troses vai ķēdes, lai izvairītos no apgāšanas, bojājumu un degvielas izplūdes riska.

11. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalicēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās rezerves daļas. Oriģinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālas rezerves daļas un piederumi nav apstiprināti, neoriģinālu rezerves daļu un piederumu izmantošanas gadījumā garantija tiek anulēta.

• Iesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

12. GARANTIJAS SEGUMS

Garantija sedz visus materiāla un ražošanas defektus. Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā. Garantija nesedz bojājumus, kas radušies šādu iemeslu dēļ:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju.

• Neoriģinālu rezerves daļu izmantošana.

• Ar mašīnu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana. Turklāt garantija nesedz:

• Patērējamo materiālu normālu nodilumu, tādu kā griezējierīces, drošības bultskrūves.

• Normālu nodilumu. Pircēju aizsargā attiecīgas valsts likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.LV - 19

13. TEHNISKĀS APKOPES TABULA

Periodiskums Operācija

Visu stiprinājumu vadība (skatīt 7.5. nod.) Drošības pārbaude / Vadības ierīču pārbaude (skatīt 6.2. nod.) Vispārēja tīrīšana un pārbaude (skatīt 7.4. nod.) Leņķiskā pārvada un elastīgās caurules eļļošana (skatīt

Degvielas līmeņa pār- baude/papildi- nāšana (skatīt 7.3. nod.) Vispārēja tīrīšana un pārbaude (skatīt 7.4. nod.) Gaisa ltra tīrīšana (skatīt 8.3. nodaļu) Gaisa ltra nomaiņa (skatīt 8.3. nodaļu) Aizdedzes sveces tīrīšana (skatīt 8.4. nodaļu) Aizdedzes sveces nomaiņa (skatīt 8.4. nodaļu) Trokšņu slāpētāja stiprinājuma skrūves * Degvielas ltra nomaiņa * Cilindra izplūdes luktura un cilindra spārnu tīrīšana * Pirms katras lietošanas reizes

*** Serviss, kas jāveic Jūsu pārdevējam vai pilnvarotajam servisa centram.LV - 20

neiedarbināt vai tas neturpina darboties Nepareiza ieslēgšanas procedūra. Izpildiet norādījumus (skat. 6.3. nod.). Netīra svece vai neatbilstošs attālums starp elektrodiem Pārbaudiet sveci (skat. par. 8.4). Gaisa ltrs aizsērējis Iztīriet un / vai nomainiet ltru (skat. par. 8.3). Karburācijas problēmas Sazinieties ar pilnvaroto servisa centru.

2. Dzinējs iedarbojas, taču

ar nepietiekamu jaudu. Gaisa ltrs aizsērējis Iztīriet un / vai nomainiet ltru (skat. par. 8.3). Karburācijas problēmas Sazinieties ar pilnvaroto servisa centru.

neregulāri vai nepietiekamu jaudu, darbojoties ar slodzi Netīra svece vai neatbilstošs attālums starp elektrodiem Pārbaudiet sveci (skat. par. 8.4). Karburācijas problēmas Sazinieties ar pilnvaroto servisa centru.

4. Dzinējs pārmērīgi dūmo Nepareizs maisījuma sastāvs Sagatavojiet maisījumu saskaņā

ar instrukcijām (skat. par. 7.2) Karburācijas problēmas Sazinieties ar pilnvaroto servisa centru.

5. Dzinējā iekļuvis par

daudz degvielas Startera rokturis ir darbināts atkārtoti ar ieslēgtu starteri, Noņemiet aizdedzes sveci (att. 31) un viegli pavelciet startera auklas rokturi (att. 19.I), lai izvairītos no pārāk liela degvielas patēriņa; tad nožāvējiet aizdedzes sveces elektrodus un ievietojiet to atpakaļ dzinējā.

6. Griezējierīces dzinējs

darbojas tukšgaitā Nepareizi noregulēta karburācija Sazinieties ar pilnvaroto servisa centru.

7. Mašīna sāk vibrēt

anomālā veidā Bojājums vai izļodzījušās daļas. Apturiet mašīnu un atvienojiet aizdedzes sveces vadu (att. 19.H,). Pārbaudiet, vai nav bojājumu. Pārbaudiet, vai nav izļodzījušos daļu un pievelciet tās. Veiciet detaļu pārbaudes, nomaiņu vai remontu autorizētajā servisa centrā.

8. Mašīna ir sadūrusies

ar svešķermeni Bojājums vai izļodzījušās daļas. Apturiet mašīnu un atvienojiet aizdedzes sveces vadu (att. 19.H). Pārbaudiet, vai nav bojājumu. Pārbaudiet, vai nav izļodzījušos daļu un pievelciet tās. Veiciet detaļu pārbaudes, nomaiņu vai remontu autorizētajā servisa centrā. Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.MK - 1

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: Ar piedziņu aprīkotais rokturamais portatīvs krūmgriezis / zāles pļaušana a) Tips / Bāzes modelis b) Mēnesis / Ražošanas gads c) Sērijas numurs d) iekšdedzes motors

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde f) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis j) Uzstādītā neto jauda n) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: o) Vieta un datums SR (Prevod originalnih uputstvaI)

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: Ar piedziņu aprīkotais rokturamais portatīvs krūmgriezis / zāles pļaušana a) Tips / Bāzes modelis b) Mēnesis / Ražošanas gads c) Sērijas numurs d) iekšdedzes motors

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde f) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis j) Uzstādītā neto jauda n) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: o) Vieta un datums
