NAVODILA ZA UPORABO Combi Care 38 P Comfort AL-KO

2.3 Varnostne naprave in zaščita 60

2.4 Simboli na napravi 60

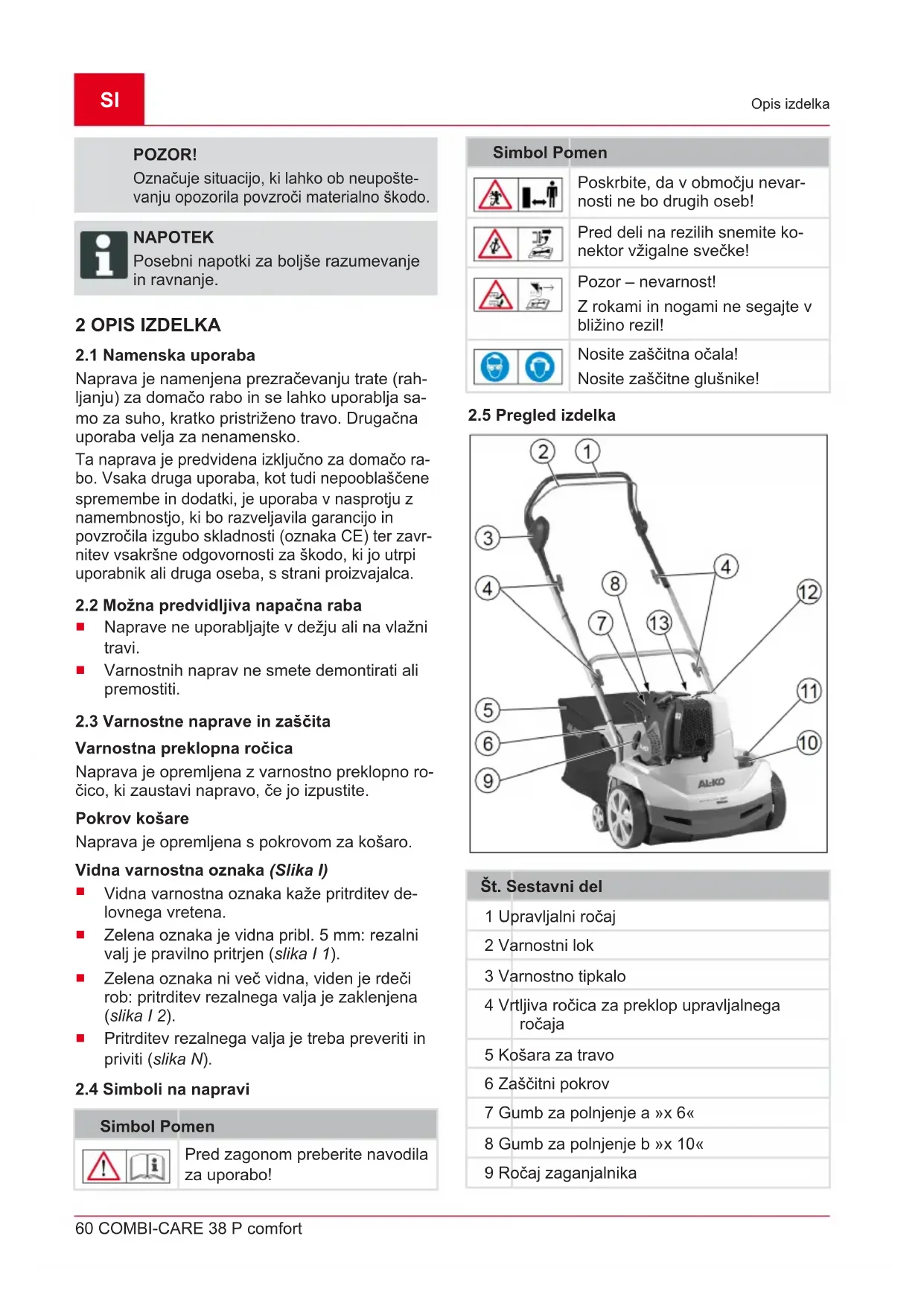

2.5 Pregled izdelka 60

3 Varnostni napotki 61

6.1 Splošni napotki za uporabo 62

6.3 Nastavitev delovne globine (slika I).... 62

6.5 Izklop motorja 63

6.6 Obešanje in snemanje košare 63

7 Vzdrževanje in nega 63

7.2 Demontaža prezračevalnega valja 63

7.3 Demontaža rezila (slika O) 63

7.4 Čiščenje oz. zamenjava filtra za zrak. 63

7.5 Vzdrževanje vžigalne svečke 63

7.6 Zamenjava olja 63

Nemška različica je izvirnik navodil za upora-

bo. Različice v vseh drugih jezikih so prevodi

originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da

jih lahko uporabite, kadar boste potrebovali

informacije o napravi.

Napravo izročite drugim osebam samo sku-

paj s temi navodili za uporabo.

Preberite in upoštevajte varnostne napotke in

Ne uporabljajte bencinske naprave

v bližini odprtih plamenov ali virov

1.2 Razlaga znakov in opozorilne besede

Označuje neposredno nevarno situacijo,

ki bo ob neupoštevanju opozorila

povzročila smrt ali hude telesne poškod-

Označuje možno nevarno situacijo, ki

lahko ob neupoštevanju opozorila

povzroči smrt ali hude telesne poškod-

Označuje možno nevarno situacijo, ki

lahko ob neupoštevanju opozorila

povzroči manjše ali zmerne telesne po-

Označuje situacijo, ki lahko ob neupošte-

vanju opozorila povzroči materialno škodo.

NAPOTEK Posebni napotki za boljše razumevanje

ljanju) za domačo rabo in se lahko uporablja sa-

mo za suho, kratko pristriženo travo. Drugačna

uporaba velja za nenamensko.

Ta naprava je predvidena izključno za domačo ra-

bo. Vsaka druga uporaba, kot tudi nepooblaščene

spremembe in dodatki, je uporaba v nasprotju z

namembnostjo, ki bo razveljavila garancijo in

povzročila izgubo skladnosti (oznaka CE) ter zavr-

nitev vsakršne odgovornosti za škodo, ki jo utrpi

uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna predvidljiva napačna raba

Naprave ne uporabljajte v dežju ali na vlažni

2.3 Varnostne naprave in zaščita

Varnostna preklopna ročica

Naprava je opremljena z varnostno preklopno ro-

Vidna varnostna oznaka kaže pritrditev de-

valj je pravilno pritrjen (slika I 1).

Zelena oznaka ni več vidna, viden je rdeči

rob: pritrditev rezalnega valja je zaklenjena

Pritrditev rezalnega valja je treba preveriti in

Poskrbite, da v območju nevar-

nosti ne bo drugih oseb!

Pred deli na rezilih snemite ko-

nektor vžigalne svečke!

Z rokami in nogami ne segajte v

Nosite zaščitna očala!

Nosite zaščitne glušnike!

4 Vrtljiva ročica za preklop upravljalnega

10 Vrtljivo stikalo za nastavitev delovne glo-

11 Zelena oznaka za prikaz pritrditve rezal-

12 Odprtina za polnjenje rezervoarja za ben-

13 Odprtina za polnjenje rezervoarja za olje

Delovanja varnostnih naprav in zaščite ne

Nosite zaščitna očala in glušnike.

Nosite dolge hlače in trdne čevlje.

Poskrbite, da v območju nevarnosti ne bo

Odstranite tujke iz delovnega področja.

Kadar napravo zapuščate:

Snemite konektor vžigalne svečke

Naprave ne puščajte brez nadzora.

Otroci in druge osebe, ki niso seznanjene z

Upoštevajte lokalne predpise o minimalni sta-

lahko povzroči hude telesne poškodbe.

Napravo uporabljajte samo, ko je

varnostne in zaščitne naprave mon-

Pred zagonom vedno preglejte napravo.

Naprave ne uporabljajte, če so rezila in/

ali pritrditveni deli zrahljani, poškodovani

Upoštevajte lokalne predpise glede časa

Vedno upoštevajte navodila za uporabo, ki jih

priloži proizvajalec motorja.

Nevarnost požara! Bencin je močno

Preprečite poskuse vžiga.

Nevarnost zastrupitve! Motorja nikoli

glejte navodila za uporabo proizvajal-

1. Postavite rahljalnik pokonci:

lovno globino in ga obrnite na stopnjo »1«.

6.1 Splošni napotki za uporabo

Da bi napravo lahko zagnali, delovanje rezil

ga ročaja. Na ta način je zagotovljena varno-

Vzdržujte čistočo izpuha in motorja.

Na pobočju pazite na varno razdaljo.

Vedno rahljajte prečno na pobočje.

Nikoli ne rahljajte v smeri strmine.

Rahljalnik vodite s hitrostjo hoje.

če je rezalni valj zvit,

NAPOTEK Pokrov rezervoarja je na rezervoarju za

bencin in je označen s simbolom »avto-

mata za točenje« (bencinska črpalka).

6.3 Nastavitev delovne globine (slika I)

izklopljenem motorju in mirujočem rezal-

Delovno globino rezalnega valja določite na na-

1. Rahljalnik preklopite nazaj na prečki.

Položaji na nastavitveni plošči:

1 – 5 = Nastavitev globine delovanja

NAPOTEK Pri novih rezilih na nastavitveni plošči iz-

berite največ stopnjo 2!

Ustrezno delovno globino nastavite glede na:

Pri ponovnem zagonu, daljših časih mirovanja in

temperaturah manj kot 10 °C:

1. Pritisnite gumb za polnjenje »a« 6x. (Slika K)

preklopno ročico motorja proti zgornjemu ro-

1. Spustite preklopno ročico motorja. (Slika L)

Obstaja nevarnost ureznin!

Rezalni valj se po izklopu še nekaj časa

Nevarnost telesnih poškodb na rezal-

nem valju in vročih delih motorja – Nosi-

te zaščitne rokavice!

Pred vzdrževalnimi deli in čiščenjem izvlecite

konektor vžigalne svečke! Počakajte, da se

Nosite zaščitne rokavice.

Ohišja ne smete odpirati.

njač...), lahko povzroči motnje.

Napravo očistite po vsaki uporabi (s strga-

7.1 Demontaža rezalnega valja (slika N)

1. Odvijte in izvlecite vijak (1) ležišča.

2. Polovico ležišča (2) preklopite navzgor.

3. Rezalni valj dvignite iz spodnje polovice leži-

šča in izvlecite iz pogonske strani (3).

Vgradnja poteka v obratnem vrstnem redu.

7.2 Demontaža prezračevalnega valja

Demontaža prezračevalnega valja in zamenjava

jeklenih vzmetnih rogljev poteka podobno kot pri

Vgradnja poteka v obratnem vrstnem redu.

7.4 Čiščenje oz. zamenjava filtra za zrak

Upoštevajte napotke v navodilih za uporabo, ki jih

priloži proizvajalec motorja.

7.5 Vzdrževanje vžigalne svečke

Upoštevajte napotke v navodilih za uporabo, ki jih

priloži proizvajalec motorja.

Nevarnost telesnih poškodb na vročih

delih motorja – Pri zamenjavi oz. čišče-

nju vžigalne svečke nosite zaščitne ro-

ročaj leži na tleh. Počakajte, da izteče vse

5. Napravo postavite in poravnajte pokonci. Na-

maks. 0,25 l). Glejte tudi razdelek »Točenje

NAPOTEK Rabljeno motorno olje odstranite skla-

dno z okoljevarstvenimi predpisi!

Priporočamo, da staro olje v zaprti poso-

di oddate v center za recikliranje ali ser-

izliti v kanalizacijo ali odtok,

Upoštevajte napotke v navodilih za uporabo, ki jih

priloži proizvajalec motorja.

8 SHRANJEVANJE NEVARNOST!

Pozor – nevarnost požara/eksplozije!

Motorja ne skladiščite pred odprtim og-

Rahljalnik skladiščite v suhem prostoru.

Za prostorsko varčno shranjevanje odvijte kri-

late matice na zgornjem ročaju in slednjega

Bencin in motorno olje ne sodita med

gospodinjske odpadke ali odtok, tem-

več jih je treba ločeno oddati na po-

sebnem zbirnem mestu!

Pred odstranjevanjem naprave morate

izprazniti rezervoar za gorivo in posodo za

Nevarnost telesnih poškodb

Predmeti z ostrimi robovi in premikajoči

se predmeti lahko povzročijo telesne po-

Pri vzdrževalnih delih, negi in popra-

vilih vedno nosite zaščitne rokavice!

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli

ali ki jih ne morete sami odpraviti, se

Potisnite preklopno ročico motorja proti zgornjemu ročaju.

Preverite in po potrebi zamenjajte vžigalno svečko.

Čiščenje filtra za zrak

Obiščite servisno delavnico.

11 SERVISNA SLUŽBA/SERVIS V primeru vprašanj glede garancije, popravil ali

nadomestnih delov se obrnite na najbližjo ser-

visno delavnico AL-KO. Najdete jo na naslednjem

www.al-ko.com/service-contacts

ljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdob-

Naša garancija velja samo, če:

so ta navodila za uporabo upoštevana,

je bila naprava strokovno uporabljena,

so bili izvedeni samovoljni poskusi popravila,

so bile izvedene samovoljne tehnične spre-

naprava ni bila uporabljena v skladu z name-

Garancija ne velja za:

poškodbe laka, ki so posledica normalne uporabe,

Motorji z notranjim izgorevanjem (za te veljajo garancijska določila posameznih proizvajalcev mo-

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in

originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno

službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.HR
