Vrsta izdelka	Linijski laser (3-linijski laser)
Model	Bosch GLL 3-50P
Dimenzije (pribl.)	160 x 80 x 100 mm
Teža (z baterijami)	pribl. 0,5 kg
Napajanje	4 x 1,5 V AA (Mignon)
Življenjska doba baterije	pribl. 10 h (v neprekinjenem delovanju)
Razred laserja	2M (IEC 60825-1)
Valovna dolžina	635 nm (rdeče)
Območje samoniveliranja	± 4°
Natančnost niveliranja	± 0,3 mm/m
Delovno območje (premer)	do 50 m
Število laserskih linij	3 (vodoravno, navpično, križ)
Čas delovanja	100 % (neprekinjeno delovanje)
Navoj za stojalo	1/4"
Delovna temperatura	-10 °C do +40 °C
Temperatura skladiščenja	-20 °C do +70 °C
Zaščita pred prahom in brizganjem vode	IP 5X (zaščiteno pred prahom)
Čiščenje	Optiko očistite z mehko, suho krpo
Varnostna opozorila	Ne glejte v laserski žarek; upoštevajte zaščito oči
Nadomestni deli	Baterije, morebiti zaščitna očala in tarčna plošča
Garancija	Glejte navodila za uporabo

Pogosto zastavljena vprašanja - GLL 3-50P BOSCH

Kako vklopim Bosch GLL 3-50P?

Pritisnite gumb za vklop/izklop na strani naprave. Laser se vklopi in začne samoniveliranje. Prepričajte se, da je naprava na stabilni podlagi.

Kaj pomeni utripajoča laserska črta?

Utripajoča črta pomeni, da je naprava zunaj območja samoniveliranja (več kot ±4°) ali niveliranje ni možno. Napravo postavite bolj vodoravno.

Katere baterije potrebuje GLL 3-50P?

GLL 3-50P potrebuje štiri AA baterije (Mignon, 1,5 V). Priporočamo alkalijske baterije za daljše delovanje.

Kako dolgo zdržijo baterije?

Pri neprekinjenem delovanju baterije zdržijo pribl. 10 ur. Pri uporabi akumulatorjev je lahko čas delovanja krajši.

Kako lahko preverim natančnost laserja?

Natančnost preverite z nivelirjem ali vodno tehtnico. Podrobna navodila najdete v navodilih za uporabo na strani 12.

Ali lahko GLL 3-50P uporabljam na prostem?

Da, vendar je doseg pri dnevni svetlobi omejen. Uporabite laserski sprejemnik za boljše prepoznavanje črt.

Kako očistim leče?

Očistite leče previdno z mehko, suho krpo. Ne uporabljajte agresivnih čistil ali tekočin.

Je GLL 3-50P vodoodporen?

Naprava je po IP 5X zaščitena pred prahom, vendar ni vodoodporna. Zaščitite jo pred dežjem in vlago.

Kaj je vključeno v obseg dobave?

Vsebina: Linijski laser GLL 3-50P, 4 x AA baterije, tarčna plošča, zaščitni kovček, navodila za uporabo.

Kako lahko pritrdim laser na stojalo?

GLL 3-50P ima navoj 1/4 inča na spodnji strani. Privijte ga neposredno na običajno stojalo ali uporabite priloženo držalo.

NAVODILA ZA UPORABO GLL 3-50P BOSCH

U svim vrstama režima rada se tačka lemljenja projektuje na pod.

Posle uključivanja merni alat se nalazi u vrsti režima rada „D“. Kako biste promenili vrstu režima rada, pritisnite taster za vrste režima rada 4.

Bodite previdni – v primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju.

Slovensko | 159

▶ Merilno orodje je dobavljeno z opozorilnim napisom v angleščini (na slikovnem prikazu merilnega orodja na strani z grafiko označen s številko 12).

Angleški opozorilni napis pred prvo uporabo prelepite z dobavljeno nalepko v Vašem jeziku.

Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega razreda 2 v skladu z IEC 60825-1. Z njim bi lahko zaslepili druge osebe.

Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte name- sto sončnih očal oziroma med vožnjo v cestnem prome- tu. Očala za vidnost laserskega žarka ne zagotavljajo popol- ne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
▶ Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.
▶ Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje, saj bi lahko nenamerno zaslepili druge osebe.
Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape.

Laserska ciljna tabla

Poskrbite za to, da se laserska ciljna tabla 21 ne nahaja v bližini srčnih spodbujevalnikov. Magneti na laserski ciljni tabli ustvarjajo polje, ki lahko vpliva da delovanje srčnih spodbujevalnikov.

Laserska ciljna tabla 21 se ne sme nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vplivanja magnetov na lasersko ciljno tablo lahko pride do nepopravljivih izgub podatkov.

Opis in zmogljivost izdelka

Prosimo odprite zloženo stran, kjer je prikazano merilno orodje in pustite to stran med branjem navodila za uporabo odprto.

Uporaba v skladu z namenom

Merilno orodje je predvideno za določanje in preverjanje vodoravnih in navpičnih črt.

Tehnični podatki

Križni laser GLL 3-50
Številka artikla		3 601 K63 8..
Delovno območje ^1)
- s t a n d a r d n o	m	10
- z laserskim sprejemnikom	m	5 - 50
Točnost niveliranja	mm/m ± 0,3
Delovno območje točke navpičnice	m	5
Natančnost točke navpičnice	mm/m ± 0,6
Področje samoniveliranja tipično	°	± 4
Čas niveliranja tipično	s	<
Delovna temperatura	°C -10... +40
Temperatura skladiščenja	°C -20 ... +70
Relativna zračna vlaga maks.	%	90
Laserski razred		2
Tip laserja	nm	635
	mW	< 1
C_6		1
najkrajše trajanje impulza	s	1/1600
Prijemalo za stativ	"	1/4
	"	5/8
Bateriji		4 x 1 , 5 V LR6 (AA )
Min. čas delovanja	h	6
Izklopná avtomatika po približno	min	30
Teža po EPTA-Procedure 01/2003	kg	0,9
Mere
- brez vrtljive plošče	mm	146 x 83 x 117
- z vrtljivo ploščo	mm	201 x 197
Vrsta zaščite		IP 54*

1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.
* zaščita proti prahu in vdom vode
Prosimo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja – trgovske oznake posameznih merilnih orodij so lahko drugačne. Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka
13 na tipski ploščici.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilnega orodja na strani z grafiko.

1 Izstopna odprtina laserskega žarka
2 Prikaz funkcije pulziranja
3 Tipka funkcije pulziranja
4 Tipka za izbiro vrste delovanja
5 Prikaz napolnjenosti baterije
6 Prijemalo za stativ 1/4"

160 | Slovensko

7 Predalček za baterije
8 Pokrov predalčka za baterije
9 Oznaka polov

10 Aretiranje pokrova predalčka za baterije

12 Opozorilna ploščica laserja

13 Serijska številka

14 Vklopno/izklopno stikalo

15 Vodilni utor

16 Vodilna tirnica

17 Naravnalni vijak za izvlečno nogo

18 Vrtljiv obroč

19 Vrtljiva plošča

20 Magneti

21 Laserska ciljna tabla

22 Gradbeno stojalo BS 150*

23 Očala za vidnost laserskega žarka*

24 Univerzalno držalo BM 1*

25 Teleskopski drog BT 350*

26 Merilna plošča s podnožjem*

27 Laserski sprejemnik*

28 Držalo*

29 Kovček*

* Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Montaža

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij.

Če želite odpreti pokrov predalčka za baterijo 8, potegnite na aretiranju 10 in odprite pokrov predalčka za baterijo. Vstavite baterije. Pri tem pazite na pravilnost polov, kot je prikazano na zunanji strani predalčka za baterije.

Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega bateriji. Med dolgim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita.

Uporaba vrtljive plošče

Merilno napravo postavite z vodilnim utorom 15 na vodilno tirnico 16 vrtljive plošče 19 in merilno napravo potisnite na ploščo do prislona. Za odstranitev merilno napravo v obratni smeri povlecite z vrtljive plošče.

Izvlek teleskopskih drogov

Odvijte naravnalni vijak 17 za izvlečno nogo. Izvlecite nogo. Nogo blokirajte tako, da zategnete naravnalni vijak 17. Ponovite postopek za drugi dve nogi.

Delovanje

Zagon

Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem.
▶ Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja.
Izogibajte se močnim udarcem ali padcem merilnega orodja na tla. Po močnejših mehanskih vplivih na merilno orodje odzunaj je treba pred nadaljevanjem dela vedno preizkusiti točnost naprave (glejte „Točnost niveliranja“).
Med transportom izklopite merilno orodje. Ob izklopu se nihajna enota zablokira, saj bi se sicer pri močnem pre-mikanju poškodovala.

Vklop/izklop

Za vklop merilnega orodja potisnite vklopno/izklopno stikalo 14 v položaj „on“ (za delo brez nivelirne avtomatike) ali v položaj „on“ (za delo z nivelirno avtomatiko). Merilno orodje takoj po vklopu pošlje laserske žarke iz izstopnih odprtin 1.

▶ Laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.

Za izklop merilnega orodja potisnite vklopno/izklopno stikalo 14 v položaj „off“. Pri izklopu se nihajna enota zablokira.

Pri prekoračitvi najvišje dovoljene delovne temperature, ki znaša 40 °C, se orodje zaradi zaščite laserske diode izklopi. Po ohladitvi je merilno orodje spet pripravljeno na delovanje in lahko ga ponovno vklopite.

Deaktiviranje avtomatike izklopa

Merilno orodje se po 30 min trajanja obratovanja avtomatsko izklopi. Da bi deaktivirali odklopno avtomatiko, morate 3 s držati pritisnjeno tipko za vrste delovanja 4. Če je odklopna avtomatika deaktivirana, laserske linije po 3 s kratko utripajo.

Vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite. Laserski žarek lahko zaslepi druge osebe.

Da bi deaktivirali izklopno avtomatiko, izklopite merilno orodje in ga takoj nato spet vklopite (brez pritisnjene tipke za vrste delovanja 4).

Slovensko | 161

Načini delovanja (glejte sliko A – D)

Merilna naprava lahko deluje v štirih načinih, med katerimi lahko kadarkoli preklapljate:

• vodoravno delovanje (način delovanja A): ustvari se vodoravna laserska linija
• delovanje s križnima linijama (način delovanja B): ustvarita se vodoravna in navpična laserska linija
  – navpično delovanje (način delovanja C): ustvarita se dve navpični, pravokotni laserski liniji
• vodoravno delovanje v kombinaciji z navpičnim delovanjem (način delovanja D): ustvarijo se ena vodoravna in dve navpični laserski liniji

Pri vseh načinih delovanja se na tla projicira točka navpičnice.

Po vklopu je merilna naprava v načinu delovanja „D“. Da spremenite način delovanja, pritisnite na tipko za izbiro vrste delovanja 4.

Vse štiri načine delovanja lahko izberete tako z kot tudi brez avtomatike niveliranja.

Pri delovanju s križnima linijama in pri navpičnem delovanju lahko z vrtljivim kolescem 18 navpične linije poravnate na- tančno na objekt meritev.

Funkcija pulziranja

Pri delu z laserskim sprejemnikom 27 morate – neodvisno od izbrane vrste delovanja – aktivirati funkcijo pulziranja.

V funkciji pulziranja utripajo laserske linije z zelo visoko frekvenco, tako da jih lahko laserski sprejemnik 27 tudi najde.

Za vklop funkcije pulziranja pritisnite tipko 3. Pri vklopljeni funkciji pulziranja sveti prikaz 2 zeleno.

Človeško oko pri vklopljeni funkciji pulziranja zazna zmanjšanje vidljivosti laserskih linij. Za delo brez laserskega sprejemnika zaradi tega izklopite funkcijo pulziranja s ponovnim pritiskom tipke 3. Pri izklopljeni funkciji pulziranja ugasne prikaz 2.

Avtomatika niveliranja

Delo z avtomatiko niveliranja

Postavite merilno orodje na vodoravno, trdno podlago in ga pritrdite na običajni fotografski stativ.

Za delo z avtomatiko niveliranja potisnite vklopno/izklopno stikalo 14 v položaj „ 🚗 on“.

Nivelirna avtomatika samostojno izravna neravnine znotraj samonivelirnega območja ±4°. V kolikor laserske linije ne utripajo več, je merilno orodje nivelirano.

Če avtomatsko niveliranje ni možno, npr. će stojna ploskev merilnega orodja odstopa več kot 4° od vodoravnice, laserski žarki utripajo. V tem primeru postavite merilno orodje vodoravno in počakajte, da se izvede samoniveliranje.

V primeru pretresov in spreminjanja položaja med delovanjem se merilno orodje samodejno ponovno nivelira. Po novem niveliranju preverite položaj vodoravne oziroma navpične laserske črte glede na referenčne točke in se tako izognite napakam.

Delo brez avtomatike niveliranja

Za delo brez nivelirne avtomatike potisnite vklopno/izklopno stikalo 14 v pozicijo „on“. Pri izklopljeni nivelirni avtomati- ki laserske linije trajno utripajo.

Pri izklopljeni avtomatiki niveliranja lahko merilno orodje držite prosto v roki ali ga položite na nagnjeno podlago. Pri križnem načinu delovanja ni več nujno, da dve laserski črti potekata pravokotno ena na drugo.

Točnost niveliranja

Vplivi na točnost

Na točnost niveliranja najbolj vpliva temperatura okolice. Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko preusmerijo laserski žarek.

Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno orodje pri meritvah razdalj, ki presegajo 20 m, vedno montirati na stativ. Poleg tega merilno orodje po možnosti postavite v sredino delovne površine.

Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo tudi vplivi, ki so specifični za napravo (na primer padci ali siloviti udarci). Pred vsakim začetkim dela zato preverite točnost merilnega orodja.

Vedno najprej preverite točnost višine in niveliranja vodoravne laserske črte, nato pa točnost niveliranja navpične laserske črte.

Če se zgodi, da merilno orodje pri preverjanju prekorači maksimalno odstopanje, ga mora popraviti servis podjetja Bosch.

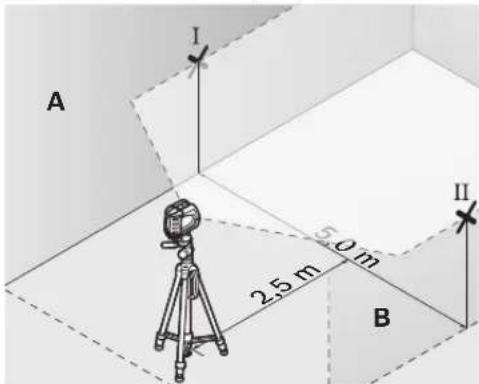

Preverjanje točnosti višine vodoravne laserske črte

Za preverjanje potrebujete prosto merilno območje dolžine 5 m na trdni podlagi med dvema stenama A in B.

- Merilno orodje blizu stene A montirajte na stativ ali pa ga postavite na trdno, ravno podlago. Vklopite merilno orodje. Izberite križno delovanje z avtomatiko niveliranja.

- Usmerite laser na bližnjo steno A in počakajte, da se bo merilno orodje samo niveliralo. Označite sredino točke, v kateri se laserski črti križata na steni (točka I).

162 | Slovensko

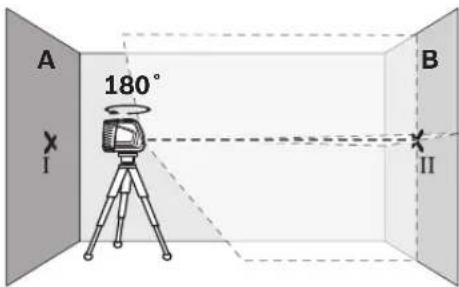

• Obrnite merilno orodje za 180°, počakajte, da se bo niveliralo in označite točko križanja laserskih črt na nasprotni steni B (točka II).
• Namestite merilno orodje – ne da bi ga obračali – v bližino stene B, ga vklopite in počakajte, da se nivelira.

- Poravnajte višino merilnega orodja tako (s pomočjo stativa ali po potrebi s podlaganjem), da so bo točka križanja laserskih črt natančno ujemala s predhodno označeno točko TI na steni B.

• Obrnite merilno orodje za 180°, ne da bi spreminjali višino. Usmerite ga na steno A, tako da bo navpična laserska črta potekala skozi prej označeno točko 1. Počakajte, da se bo merilno orodje niveliralo in označite točko križanja laserskih črt na steni A (točka III).
• Razlika d med obema označenima točkama I in III na steni A izkazuje stvarno višinsko odstopanje merilnega orodja.

Maksimalno dovoljeno odstopanje d_max lahko izračunate takole:

d_max = dvojni razmak med stenama x 0,3 mm/m Primer: pri razmaku 5 m lahko maksimalno odstopanje d_max = 2 × 5 m x 0, 3 mm/m = znaša 3 mm. Oznak is zato nahajata največ 3 mm ena od druge.

Preverjanje točnosti niveliranja vodoravne črte

Za preverjanje potrebujete prosto ploskev z velikostjo približno 5 x 5 m.

- Merilno orodje postavite na trdno, ravno podlago v sredino med steno A in B. Počakajte, da se merilno orodje nivelira v vodoravnem načinu delovanja.

- V razdalji 2,5 m od merilnega orodja na obeh stenah označite sredino laserske črte (točka 1 na stani A in točka II na steni B).

• Obrnite merilno orodje za 180° in ga postavite 5 m stran od stene ter počakajte, da se nivelira.
  – Naravnajte višino merilnega orodja tako (s pomočjo stativa ali po potrebi s podlaganjem), da se sredina laserske črte točno ujema s prej označeno točko 11 na steni B.
• Na steni A označite sredino laserske črte kot točko III (navpično nad oziroma pod točko 1).
• Razlika d med obema označenima točkama 1 in 111 na steni. A izkazuje stvarno odstopanje merilnega orodja od vodoravnice.

Maksimalno dovoljeno odstopanje d_max lahko izračunate takole:

d_max = dvojni razmak med stenama x 0,3 mm/m Primer: pri razmaku 5 m lahko maksimalno odstopanje d_max^k = 2 x 5 m x 0,3 mm/m = znaša 3 mm. Oznaki se lahko zato nahajata največ 3 mm ena od druge.

Slovensko | 163

Preverjanje točnosti niveliranja navpične črte

Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.

- Postavite merilno orodje v razdalji 2,5 m od odprtine vrat na trdno, ravno podlogo (ne na stativ). Pustite, da se merilno orodje nivelira v obratovanju s križanjem linij in usmeri-te laserske linije na odprtino vrat.

– Označite sredino navpične laserske črte na dnu odprtine za vrata (točka 1), 5 m proč na drugi strani odprtine za vrata (točka II), ter na zgornjem robu odprtine za vrata (točka III).

• Postavite merilno orodje na drugo stran odprtine za vrata neposredno za točko 11. Počakajte, da se merilno orodje nivelira in poravnajte navpično lasersko črto tako, da bo njena sredina potekala točno skozi točki 1 in 11.
• Razlika d med točko 111 in sredino laserske črte na zgornjem robu odprtine vrat izkazuje stvarno odstopanje merilnega orodja od navpičnice.
• Merite višino odprtine za vrata.

Maksimalno dovoljeno odstopanje d_max lahko izračunate takole:

d_max = dvojna višina odprtine za vrata x 0,3 mm/m Primer: pri višini odprtine za vrata 2 m lahko maksimalno odstopanje

d_max = 2 × 2 m × 0, 3 mm/m = znaša1, 2 mm. Oznaki sta zato oddaljeni največ 1,2 mm ena od druge.

Kontrola natančnosti navpičnice

Za preverjanje potrebujete prosto merilno razdaljo na trdni podlogi z razdaljo pribl. 5 m med tlemi in stropom.

• Merilno napravo namestite na vrtljivo ploščo in jo postavite na tla.
• Vklopite merilno orodje in pustite, da se nivelira.

- Označite sredino zgornjega križišča na stropu (točka I). Poleg tega označite sredino spodnje laserske točke na tleh (točka II).

• Merilno napravo zasukajte za 180°. Postavite jo tako, da bo sredina spodnje laserske točke ležala na pravkar označeni točki II. Pustite merilno napravo, da se nivelira. Označite sredino zgornje laserske točke (točka III).
• Razlika d obeh označenih točk 1 in III na stropu pomeni dejansko odstopanje merilnega orodja od pravokotnice.

Na merjeni razdalji 5 m znaša maksimalno dovoljeno odstopanje: 5 m x ± 0, 6 m m / m x 2 = ± 6 m m.

Razlika d med točkama 1 in III lahko posledično znaša največ 6 mm.

Navodila za delo

Za označevanje uporabljajte vedno samo sredino laserske črte. Širina laserske črte se z oddaljenostjo spreminja.

Delo z merilno ploščo (pribor) (glejte sliki G-H)

S pomočjo merilne plošče 26 lahko lasersko oznako prenesete na tla oz. višino laserja na steno.

Z ničelnim poljem in skalo lahko merite premik od želene višine in ga vnesete na neko drugo mesto. Točna nastavitev merilnega orodja na višino, ki se bo prenesla, tako ni več potrebna.

Merilna plošča 26 ima odbojni premaz, ki pri večjih razdaljah oziroma pri močni sončni svetlobi izboljša vidnost laserskega žarka. Ojačanje svetlobe je vidno le takrat, će na merilno ploščo gledate vzporedno z laserskim žarkom.

164 | Hrvatski

Delo s stativom (pribor)

Sativ vam zagotavlja stabilno, višinsko nastavljivo merilno podlogo. Postavite merilno orodje s prijemalo za stativ 5/8" 11 na navoj stativa 22 ali običajnega komercialnega gradbenega stativa. Pri pritrditvi na običajni fotostativ uporabite 1/4"-prijemalo za stativ 6. Privijte merilno orodje z nastavitvenim vijakom na stativ.

Delo z laserskim sprejemnikom (pribor) (glejte sliko E)

Pri neugodnih svetlobnih razmerah (razsvetljena okolica, direktno sonce) in pri večjih razdaljah uporabite laserski sprejemnik 27 za boljšo vidnost laserskih linij. Pri delu z laserskim sprejemnikom vklopite funkcijo pulziranja (glejte „Funkcija pulziranja“, stran 161).

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko.

Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte name- sto sončnih očal oziroma med vožnjo v cestnem prome- tu. Očala za vidnost laserskega žarka ne zagotavljajo popol- ne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.

Delovni primeri

Delovni primeri (glejte slike A - F)

Primeri za možnosti uporabe merilnega orodja se nahajajo na grafičnih straneh.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje tansportirajte samo v priloženem kovčku.

Merilno orodje naj bo vedno čisto.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in topil ni dovoljena.

Še posebno redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

V primeru potrebnega popravila merilno orodje odpošljite v kovčku.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri bora.

V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih delov obvezno navedite 10-mestno številko artikla, ki se nahaja na tipski ploščici merilnega orodja.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Merilna orodja in akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo merilna orodja, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali vodo. Če je možno, morate akumulator-ske baterije/baterije izprazniti, jih zbirati, reciklirati ali jih na okolju prijazen način odstraniti med odpadke.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

12 Znak upozorenja za laser

13 Serijski broj
